1 Mekaniska verktyg Inledning 8 Verktygssats för lagermontering TMFT Haknycklar serie HN 12 Haknycklar serie HNA 13 Haknycklar serie HN../SNL 14 Axiella hylsor för låsmuttrar serie TMFS 15 Slaghaknycklar serie TMFN 16 Haknyckelsats serie TMHN 7 17 Kombinationssats TMMK Mekaniska avdragare serie TMMA 20 Hydrauliska avdragare serie TMMA..H 20 Satser med hydrauliska avdragare serie TMMA..H/SET 21 StandardavdragareTMMP 22 Kraftavdragare serie TMMP 22 Hydrauliska kraftavdragare serie TMHP 23 Hydraulisk avdragarsats TMHP 10E 24 Reversibla serie TMMR F 25 Kraftfulla skivavdragare serie TMBS E 26 Hydraulisk avdragarsats TMHC 110E 26 Avdragarsats för lagerhus med bottenhål TMBP 20E 28 Avdragarsats för spårkullager TMMD Invändig lagerutdragarsats serie TMIP 31 Tillbehör 32 Värmare Inledning 38 Induktionsvärmare TMBH 1 40 Induktionsvärmare TIH 030m 40 Induktionsvärmare TIH 100m 40 Induktionsvärmare TIH 220m 41 Induktionsvärmare serie TIH L 41 Induktionsvärmare med flera kärnor serie TIH MC 41 Elektrisk värmeplatta C 43 Värmeringar i aluminium serie TMBR 43 Justerbara induktionsvärmare serie EAZ 44 Fasta induktionsvärmare serie EAZ 45 Tillbehör 46 Hydrauliska verktyg Inledning 48 Uppdrivningsadapter HMVA 42/ Hydrauliska muttrar serie HMV..E 52 Hydraulisk pump TMJL Hydraulisk pump Hydraulisk pump TMJL Hydraulisk pump E 59 Oljeinjektorer serie Tryckoljedonsatser serie Tryckoljedonsatser serie TMJE 300 och Luftdrivna hydrauliska pumpar och oljeinjektorer serie THAP 62 Manometrar 63 Tillbehör 64 6

2 Montering och demontering Mekaniska verktyg 8 Värmare 38 Hydrauliska verktyg 48 Induktionsvärmare Avdragare SKFs tryckoljemetod Haknycklar 7

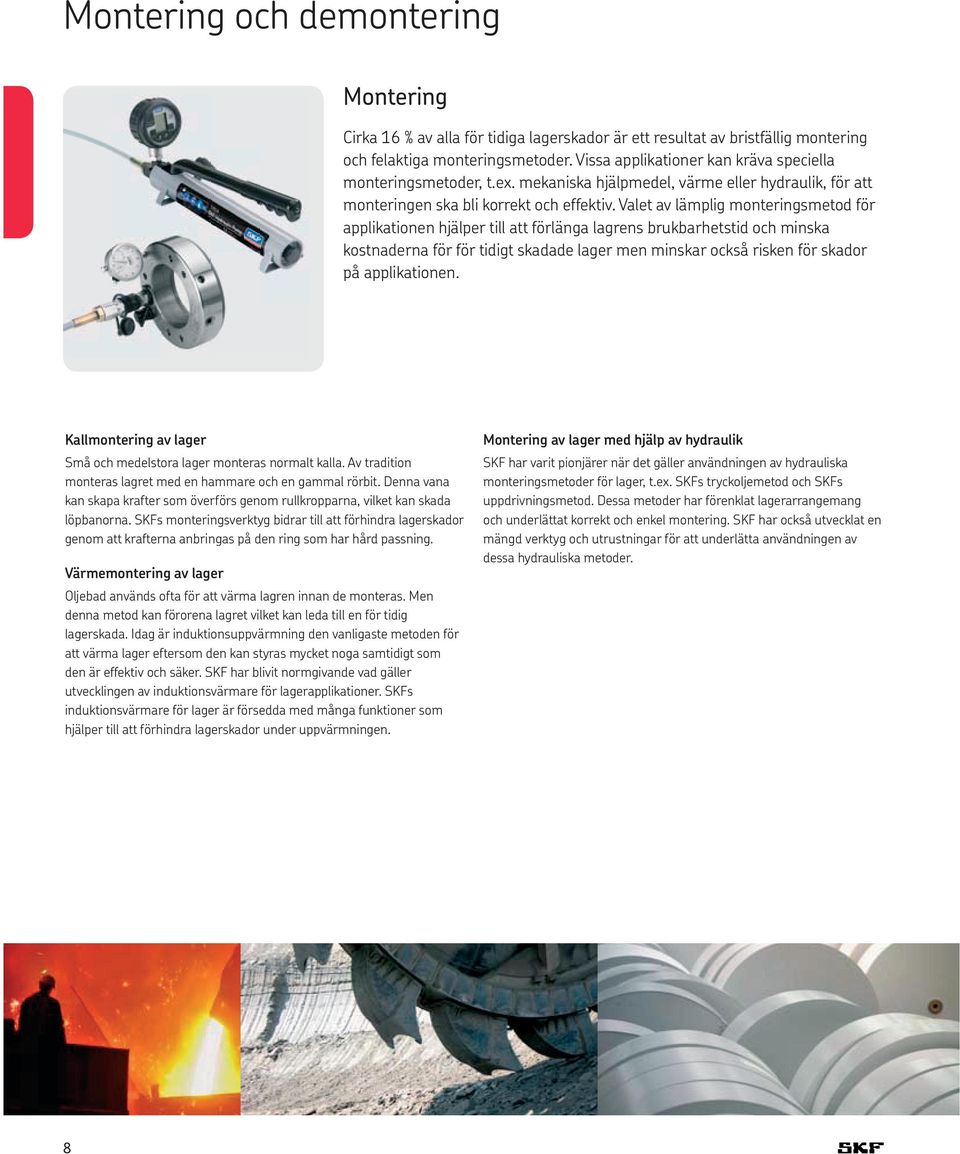

3 Montering och demontering Montering Cirka 16 % av alla för tidiga lagerskador är ett resultat av bristfällig montering och felaktiga monteringsmetoder. Vissa applikationer kan kräva speciella monteringsmetoder, t.ex. mekaniska hjälpmedel, värme eller hydraulik, för att monteringen ska bli korrekt och effektiv. Valet av lämplig monteringsmetod för applikationen hjälper till att förlänga lagrens brukbarhetstid och minska kostnaderna för för tidigt skadade lager men minskar också risken för skador på applikationen. Kallmontering av lager Små och medelstora lager monteras normalt kalla. Av tradition monteras lagret med en haare och en gaal rörbit. Denna vana kan skapa krafter som överförs genom rullkropparna, vilket kan skada löpbanorna. SKFs monteringsverktyg bidrar till att förhindra lagerskador genom att krafterna anbringas på den ring som har hård passning. Värmemontering av lager Oljebad används ofta för att värma lagren innan de monteras. Men denna metod kan förorena lagret vilket kan leda till en för tidig lagerskada. Idag är induktionsuppvärmning den vanligaste metoden för att värma lager eftersom den kan styras mycket noga samtidigt som den är effektiv och säker. SKF har blivit normgivande vad gäller utvecklingen av induktionsvärmare för lagerapplikationer. SKFs induktionsvärmare för lager är försedda med många funktioner som hjälper till att förhindra lagerskador under uppvärmningen. Montering av lager med hjälp av hydraulik SKF har varit pionjärer när det gäller användningen av hydrauliska monteringsmetoder för lager, t.ex. SKFs tryckoljemetod och SKFs uppdrivningsmetod. Dessa metoder har förenklat lagerarrangemang och underlättat korrekt och enkel montering. SKF har också utvecklat en mängd verktyg och utrustningar för att underlätta användningen av dessa hydrauliska metoder. 8

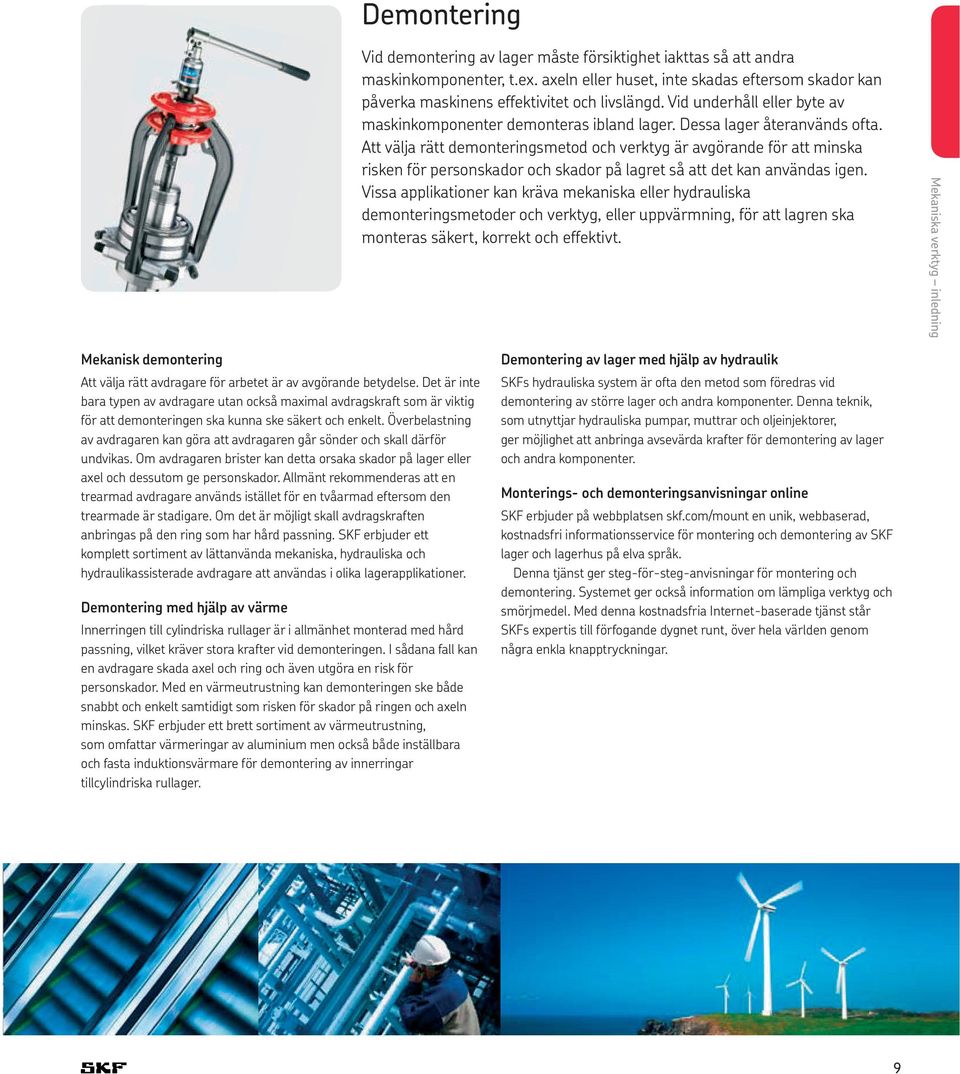

4 Demontering Vid demontering av lager måste försiktighet iakttas så att andra maskinkomponenter, t.ex. axeln eller huset, inte skadas eftersom skador kan påverka maskinens effektivitet och livslängd. Vid underhåll eller byte av maskinkomponenter demonteras ibland lager. Dessa lager återanvänds ofta. Att välja rätt demonteringsmetod och verktyg är avgörande för att minska risken för personskador och skador på lagret så att det kan användas igen. Vissa applikationer kan kräva mekaniska eller hydrauliska demonteringsmetoder och verktyg, eller uppvärmning, för att lagren ska monteras säkert, korrekt och effektivt. Mekaniska verktyg inledning Mekanisk demontering Att välja rätt avdragare för arbetet är av avgörande betydelse. Det är inte bara typen av avdragare utan också maximal avdragskraft som är viktig för att demonteringen ska kunna ske säkert och enkelt. Överbelastning av avdragaren kan göra att avdragaren går sönder och skall därför undvikas. Om avdragaren brister kan detta orsaka skador på lager eller axel och dessutom ge personskador. Allmänt rekoenderas att en trearmad avdragare används istället för en tvåarmad eftersom den trearmade är stadigare. Om det är möjligt skall avdragskraften anbringas på den ring som har hård passning. SKF erbjuder ett komplett sortiment av lättanvända mekaniska, hydrauliska och hydraulikassisterade avdragare att användas i olika lagerapplikationer. Demontering med hjälp av värme Innerringen till cylindriska rullager är i allmänhet monterad med hård passning, vilket kräver stora krafter vid demonteringen. I sådana fall kan en avdragare skada axel och ring och även utgöra en risk för personskador. Med en värmeutrustning kan demonteringen ske både snabbt och enkelt samtidigt som risken för skador på ringen och axeln minskas. SKF erbjuder ett brett sortiment av värmeutrustning, som omfattar värmeringar av aluminium men också både inställbara och fasta induktionsvärmare för demontering av innerringar tillcylindriska rullager. Demontering av lager med hjälp av hydraulik SKFs hydrauliska system är ofta den metod som föredras vid demontering av större lager och andra komponenter. Denna teknik, som utnyttjar hydrauliska pumpar, muttrar och oljeinjektorer, ger möjlighet att anbringa avsevärda krafter för demontering av lager och andra komponenter. Monterings- och demonteringsanvisningar online SKF erbjuder på webbplatsen skf.com/mount en unik, webbaserad, kostnadsfri informationsservice för montering och demontering av SKF lager och lagerhus på elva språk. Denna tjänst ger steg-för-steg-anvisningar för montering och demontering. Systemet ger också information om lämpliga verktyg och smörjmedel. Med denna kostnadsfria Internet-baserade tjänst står SKFs expertis till förfogande dygnet runt, över hela världen genom några enkla knapptryckningar. 9

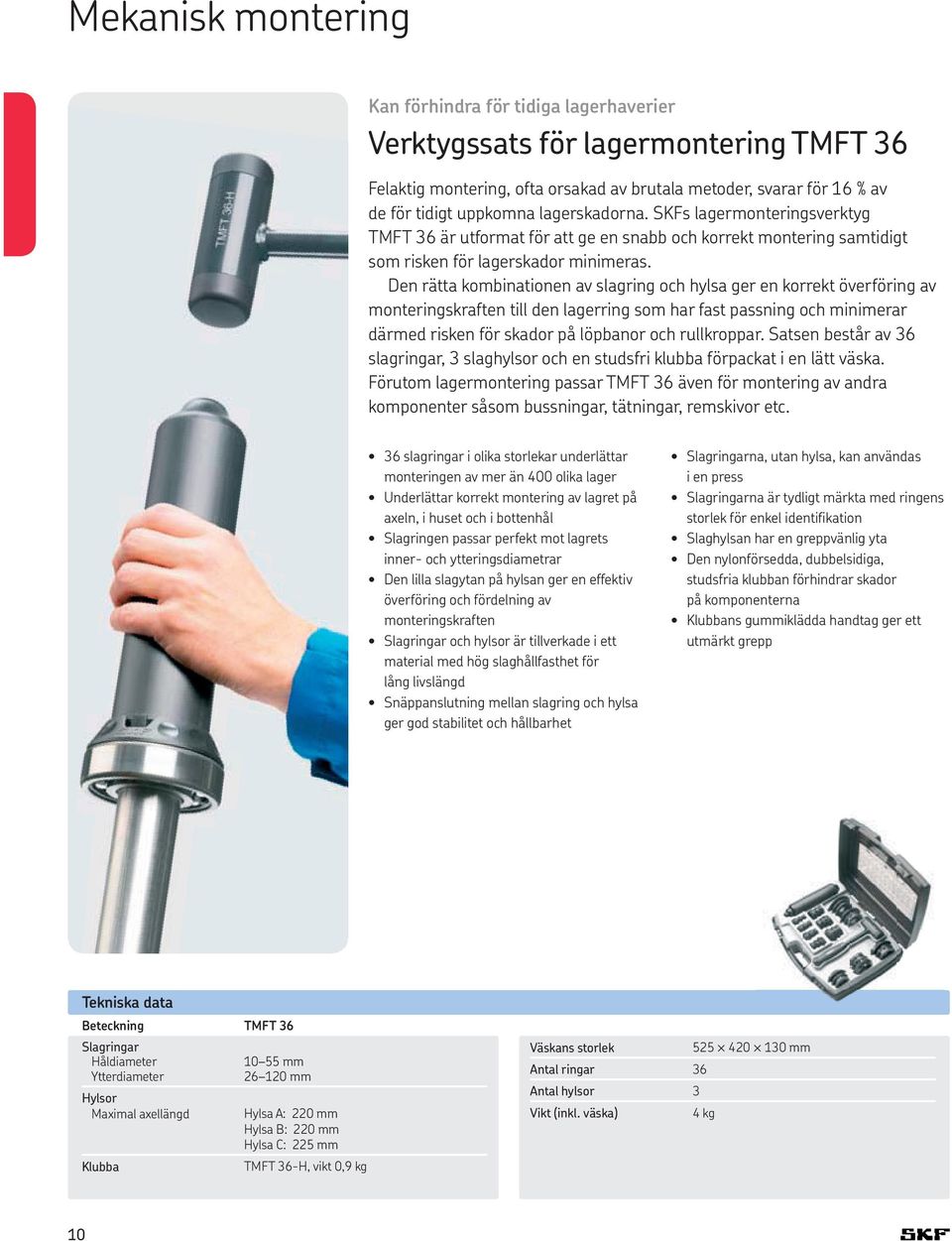

5 Mekanisk montering Kan förhindra för tidiga lagerhaverier Verktygssats för lagermontering TMFT 36 Felaktig montering, ofta orsakad av brutala metoder, svarar för 16 % av de för tidigt uppkomna lagerskadorna. SKFs lagermonteringsverktyg TMFT 36 är utformat för att ge en snabb och korrekt montering samtidigt som risken för lagerskador minimeras. Den rätta kombinationen av slagring och hylsa ger en korrekt överföring av monteringskraften till den lagerring som har fast passning och minimerar därmed risken för skador på löpbanor och rullkroppar. Satsen består av 36 slagringar, 3 slaghylsor och en studsfri klubba förpackat i en lätt väska. Förutom lagermontering passar TMFT 36 även för montering av andra komponenter såsom bussningar, tätningar, remskivor etc. 36 slagringar i olika storlekar underlättar monteringen av mer än 400 olika lager Underlättar korrekt montering av lagret på axeln, i huset och i bottenhål Slagringen passar perfekt mot lagrets inner- och ytteringsdiametrar Den lilla slagytan på hylsan ger en effektiv överföring och fördelning av monteringskraften Slagringar och hylsor är tillverkade i ett material med hög slaghållfasthet för lång livslängd Snäppanslutning mellan slagring och hylsa ger god stabilitet och hållbarhet Slagringarna, utan hylsa, kan användas i en press Slagringarna är tydligt märkta med ringens storlek för enkel identifikation Slaghylsan har en greppvänlig yta Den nylonförsedda, dubbelsidiga, studsfria klubban förhindrar skador på komponenterna Klubbans guiklädda handtag ger ett utmärkt grepp TMFT 36 Slagringar Håldiameter Ytterdiameter Hylsor Maximal axellängd Klubba Hylsa A: 220 Hylsa B: 220 Hylsa C: 225 TMFT 36-H, vikt 0,9 kg Väskans storlek Antal ringar 36 Antal hylsor 3 Vikt (inkl. väska) 4 kg 10

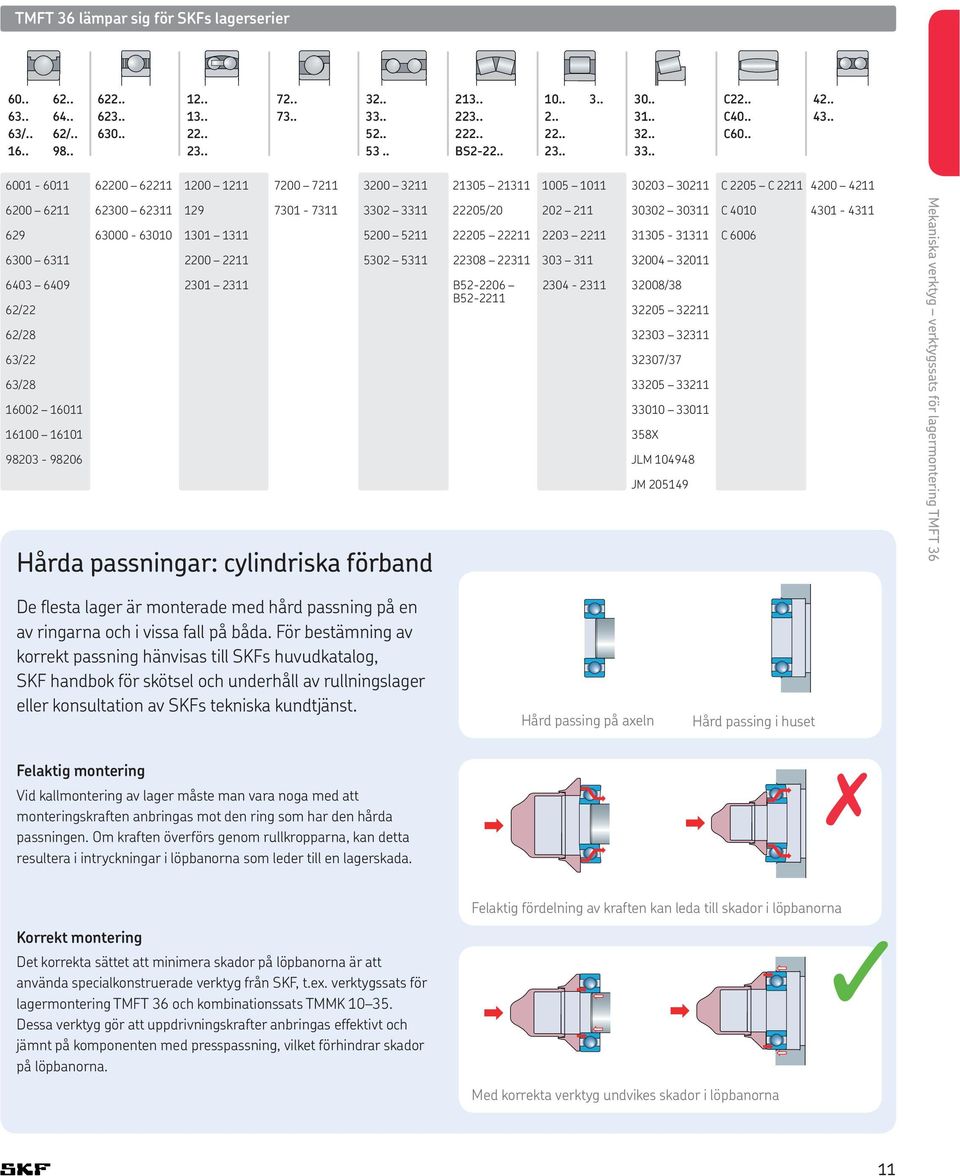

6 SKF TMFT TMFT 36 lämpar 36 is suitable sig för SKFs for SKF lagerserier Bearing series C C /.. 62/ C BS C 2205 C / C C B /38 B / / / /37 63/ X JLM JM Hårda passningar: cylindriska förband Mekaniska verktyg verktygssats för lagermontering TMFT 36 De flesta lager är monterade med hård passning på en av ringarna och i vissa fall på båda. För bestämning av korrekt passning hänvisas till SKFs huvudkatalog, SKF handbok för skötsel och underhåll av rullningslager eller konsultation av SKFs tekniska kundtjänst. Hård passing på axeln Hård passing i huset Felaktig montering Vid kallmontering av lager måste man vara noga med att monteringskraften anbringas mot den ring som har den hårda passningen. Om kraften överförs genom rullkropparna, kan detta resultera i intryckningar i löpbanorna som leder till en lagerskada. Felaktig fördelning av kraften kan leda till skador i löpbanorna Korrekt montering Det korrekta sättet att minimera skador på löpbanorna är att använda specialkonstruerade verktyg från SKF, t.ex. verktygssats för lagermontering TMFT 36 och kombinationssats TMMK Dessa verktyg gör att uppdrivningskrafter anbringas effektivt och jämnt på komponenten med presspassning, vilket förhindrar skador på löpbanorna. Med korrekta verktyg undvikes skador i löpbanorna 11

7 Nycklar och hylsor Hårda passningar: koniska förband Lager monterade på koniska lagersäten får sin hårda passning genom att de drivs upp på det koniska sätet. Detta innebär att om lagret drivs upp för långt koer det kvarvarande glappet att bli för litet och kan orsaka förspänning och förkortad livslängd. Felaktig montering Lager som drivs upp för långt får för litet glapp och förkortad livslängd Korrekt montering Lager som drivs upp korrekt avstånd får rätt återstående glapp SKFs heltäckande sortiment av nycklar och hylsor används för att dra åt och lossa låsmuttrar av många typer och storlekar. Passar lager monterade direkt på en axel eller på hylsor. Exakt nyckelradie minskar risken för skador på muttern Haknycklar serie HN Minimerar risken för skador på axel och mutter Det plastöverdragna handtaget är motståndskraftigt mot olja, fett och smuts och ger ett bättre grepp Det plastöverdragna hantaget minimerar direkt kontakt med handen, vilket minskar risken för rost vid greppet Nyckelbeteckningen är ingraverad med laser vilket gör det enkelt att identifiera och välja rätt nyckel. Finns som sats: HN 4-16/SET med 9 nycklar för låsmutterstorlek 4 till 16 Innehåll HN 4-16/SET HN 4 HN 8-9 HN 14 HN 5-6 HN HN 15 HN 7 HN HN 16 12

8 Produkttabell serie HN serie HN Lämplig för SKFs låsmuttrar i följande serier: KM N AN KMK KMFE KMT DIN 1804 (M) HN M6 0,75, M8 1 HN HN 2-3 2, 3 2, 3 2, 3 0 M10 1, M12 1,5 HN , 2 M14 1,5, M16 1,5 HN 5-6 5, 6 5, 6 5, 6 5, 6 3, 4, 5 M22 1,5, M24 1,5, M26 1,5 HN , 7 M28 1,5, M30 1,5, M32 1,5, M35 1,5 HN 8-9 8, 9 8, 9 8, 9 8, 9 8 M38 1,5, M40 1,5, M42 1,5 HN , 11 10, 11 10, 11 10, 11 9, 10 M45 1,5, M48 1,5, M50 1,5 HN , 13 12, 13 12, 13 12, 13 11, 12 M52 1,5, M55 1,5, M58 1,5, M60 1,5 HN HN , 14 M62 1,5, M65 1,5, M68 1,5, M70 1,5 HN HN M72 1,5, M75 1,5, HN , 19, 20 18, 19, 20 18, 19, 20 18, 19, 20 17, 18, 19 M80 2, M85 2, M90 2 HN , 22 21, 22 21, 22 20, 22 M95 2, M100 2 Nyckelutförande DIN 1810 Låsmutterns ytterdiameter in. HN HN 1 Ø20 Ø HN 2-3 Ø25 Ø HN 4 Ø30 Ø HN HN 7 Ø52 Ø HN HN Ø68 Ø Nyckelutförande DIN 1810 Låsmutterns ytterdiameter in. HN Ø80 Ø HN HN 15 Ø95 Ø HN HN 17 Ø110 Ø HN Ø120 Ø HN Ø135 Ø Mekaniska verktyg haknycklar serie HN, justerbara haknycklar serie HNA Fyra storlekar för åtdragning eller lossning av upp till 24 mutterstorlekar Justerbara haknycklar serie HNA En haknyckel täcker flera mutterstorlekar, vilket gör den användbar för många tillämpningar Ekonomisk lösning: 4 haknycklar som täcker in ett stort antal mutterstorlekar De lasergraverade beteckningarna som anger mutterstorlekarna för respektive nyckel gör det enkelt att välja rätt nyckel Mångsidiga: passar en mängd olika låsmuttrar Säker och användarvänlig Produkttabell och tekniska data serie HNA Låsmutterns ytterdiameter Lämplig för SKFs låsmuttrar i följande serier: in. KM KML N AN KMK KMFE KMT HNA HNA HNA HNA

9 Enkel och snabb montering och demontering av lager i SNL lagerhus Haknycklar serie HN../SNL Unik specialutformning gör det möjligt att använda serie HN /SNL inne i SKFs SNL och SNH lagerhus Passar många olika låsmuttrar vilket gör att de kan användas för åtdragning och lossning i ett stort antal hus och axlar Haknyckelns stora kontaktyta runt muttern ger ett utmärkt grepp. Exakt passning minskar risken för skador på axel, mutter och hus Produkttabell och tekniska data Låsmutterns ytterdiameter * Bör ej användas i kombination med SNL eller SNH lagerhus Passar SKFs lagerhus Lämplig för SKFs låsmuttrar i följande serier: in. SNL KM KML N AN KMK KMFE KMFE L KMT* HN 5/SNL , , 5 HN 6/SNL , HN 7/SNL , HN 8/SNL , HN 9/SNL , HN 10/SNL , HN 11/SNL , HN 12/SNL , HN 13/SNL , , 12, HN 15/SNL , , 14 HN 16/SNL , HN 17/SNL , HN 18/SNL HN 19/SNL , HN 20/SNL , , 20 HN 22/SNL HN 24/SNL , , HN 26/SNL , , 28 HN 28/SNL , 29 30, HN 30/SNL , , 34 HN 32/SNL , 33, 34 36,

10 Enkel montering och demontering utan mutterskador Axiella hylsor för låsmuttrar serie TMFS Kräver mindre utrye runt lagerarrangemanget än haknycklar Anslutning med tuått för elverktyg eller momentnycklar Passar muttrar i serie KM, KMK (metrisk) och KMF Specialversioner tillgängliga på begäran Produkttabell och tekniska data Passar muttrar i serie Mått Anslutning KM, KMK KMFE DIN 1804 (M) Låsmutterns ytterdiameter Hylsans ytterdiameter Effektiv höjd in. in. in. in. TMFS 0 0 M , /8 TMFS , /8 Mekaniska verktyg haknycklar serie HN../SNL, axiella hylsor för låsmuttrar serie TMFS TMFS 2 2 M , /2 TMFS 3 3 M12 1,5, M14 1, , /2 TMFS M16 1,5, M18 1,5, M20 1, , /2 TMFS M22 1,5, M24 1, , /2 TMFS M26 1,5, M28 1,5, M30 1, , /2 TMFS M32 1,5, M35 1, , /2 TMFS M38 1,5, M40 1,5, M42 1, , /2 TMFS M45 1, , /4 TMFS , /4 TMFS M48 1,5, M50 1, , /4 TMFS M52 1,5, M55 1, , /4 TMFS M58 1,5, M60 1, , /4 TMFS M62 1,5, M65 1, , TMFS M68 1,5, M70 1, , TMFS , TMFS M72 1,5, M75 1, , TMFS , TMFS M , TMFS M ,

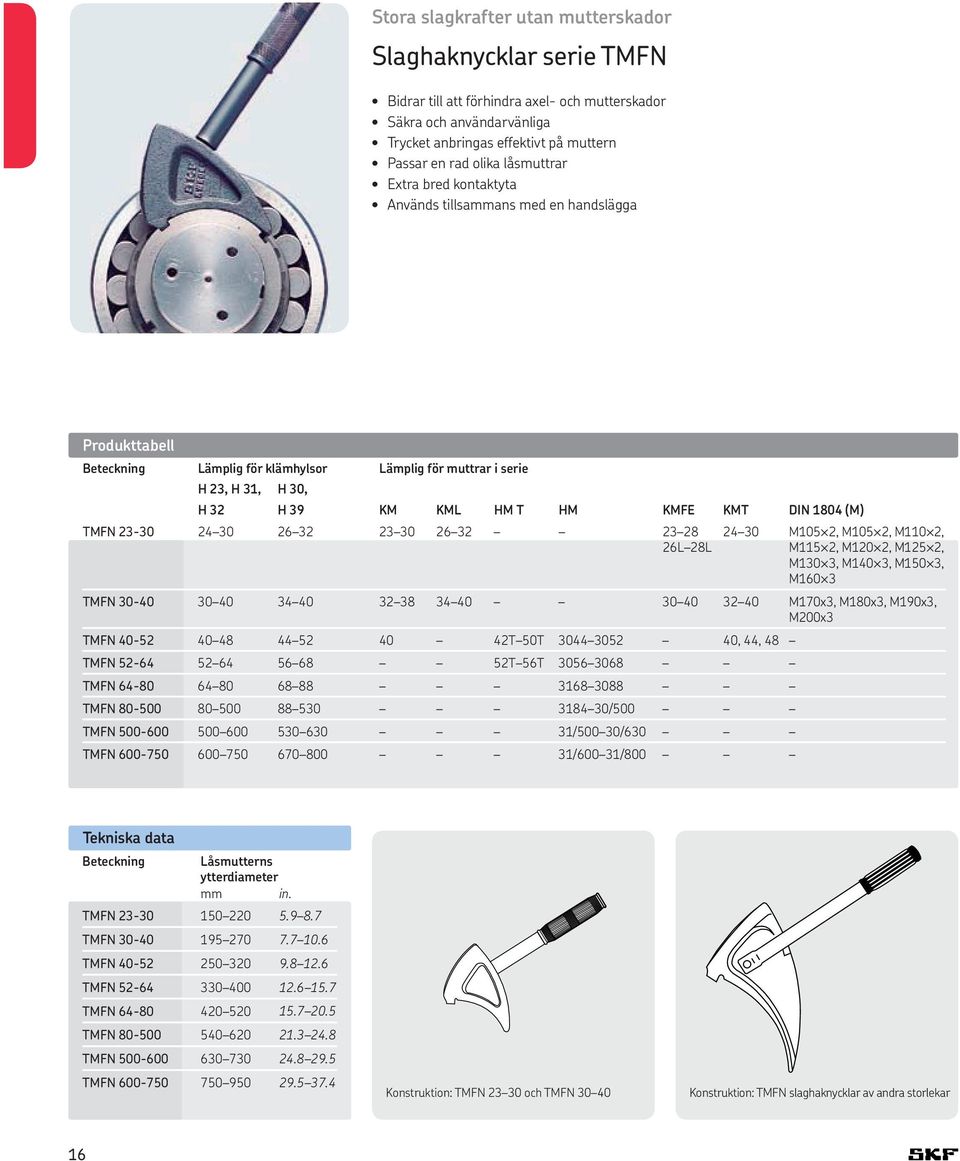

11 Stora slagkrafter utan mutterskador Slaghaknycklar serie TMFN Bidrar till att förhindra axel- och mutterskador Säkra och användarvänliga Trycket anbringas effektivt på muttern Passar en rad olika låsmuttrar Extra bred kontaktyta Används tillsaans med en handslägga Produkttabell Lämplig för klämhylsor Lämplig för muttrar i serie H 23, H 31, H 30, H 32 H 39 KM KML HM T HM KMFE KMT DIN 1804 (M) TMFN L 28L M105 2, M105 2, M110 2, M115 2, M120 2, M125 2, M130 3, M140 3, M150 3, M160 3 TMFN M170x3, M180x3, M190x3, M200x3 TMFN T 50T , 44, 48 TMFN T 56T TMFN TMFN /500 TMFN /500 30/630 TMFN /600 31/800 Låsmutterns ytterdiameter in. TMFN TMFN TMFN TMFN TMFN TMFN TMFN TMFN Konstruktion: TMFN och TMFN Konstruktion: TMFN slaghaknycklar av andra storlekar 16

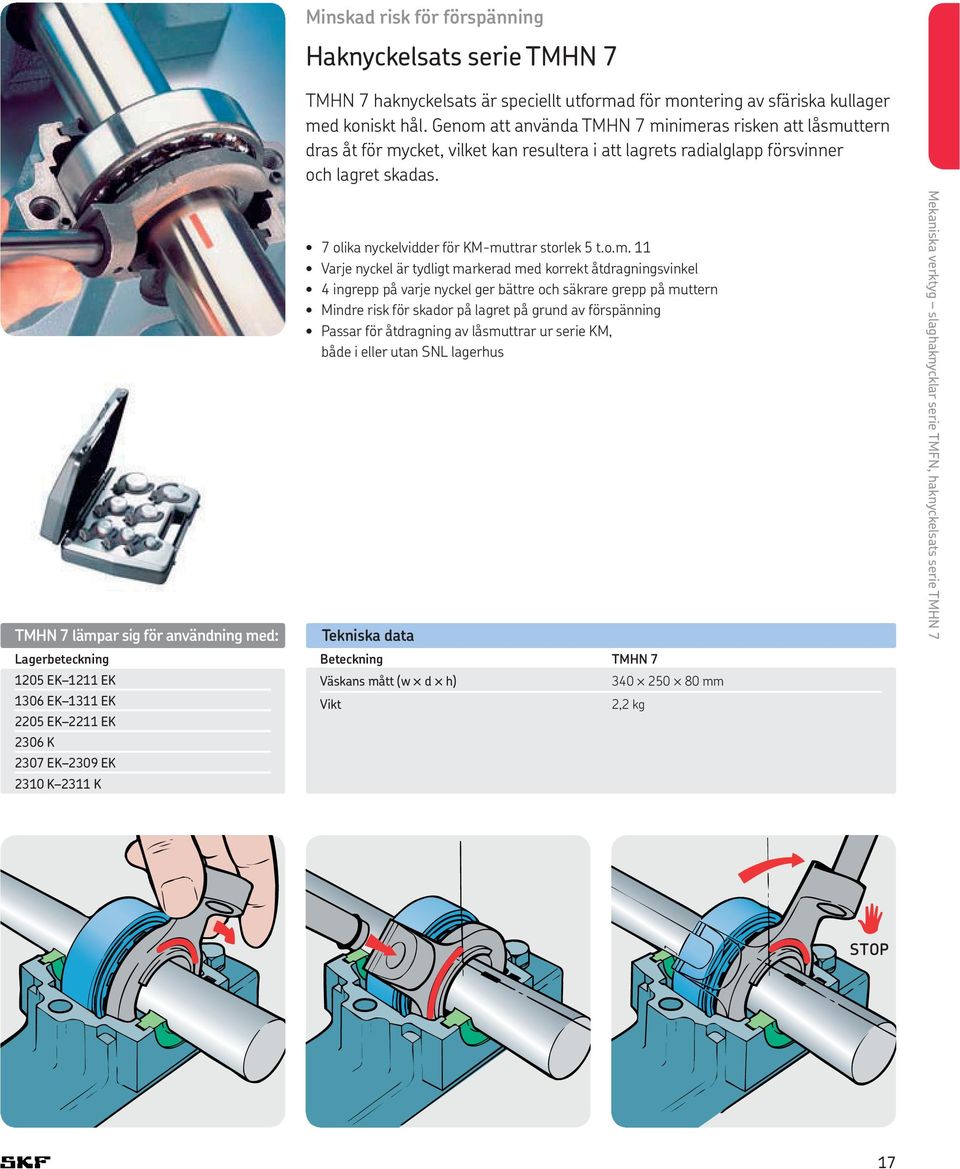

12 Minskad risk för förspänning Haknyckelsats serie TMHN 7 TMHN 7 haknyckelsats är speciellt utformad för montering av sfäriska kullager med koniskt hål. Genom att använda TMHN 7 minimeras risken att låsmuttern dras åt för mycket, vilket kan resultera i att lagrets radialglapp försvinner och lagret skadas. TMHN 7 lämpar sig för användning med: Lagerbeteckning 1205 EK 1211 EK 1306 EK 1311 EK 2205 EK 2211 EK 2306 K 2307 EK 2309 EK 2310 K 2311 K 7 olika nyckelvidder för KM-muttrar storlek 5 t.o.m. 11 Varje nyckel är tydligt markerad med korrekt åtdragningsvinkel 4 ingrepp på varje nyckel ger bättre och säkrare grepp på muttern Mindre risk för skador på lagret på grund av förspänning Passar för åtdragning av låsmuttrar ur serie KM, både i eller utan SNL lagerhus TMHN 7 Väskans mått (w d h) Vikt ,2 kg Mekaniska verktyg slaghaknycklar serie TMFN, haknyckelsats serie TMHN 7 STOP 17

13 Montering och demontering Universalsats för snabb och enkel montering och demontering Kombinationssats TMMK Kombinationssats TMMK är utformad för snabb och exakt montering av lager med håldiameter från 10 till 35 och för demontering av spårkullager från axeln, huset och bottenhål med saa sats. För montering ingår ett universellt verktyg, lämpligt för montering av såväl lager som bussningar, tätningar, remskivor och andra liknande produkter. För demontering av spårkullager från bottenhål och axlar innehåller satsen en unik trearmad avdragare. För enkel demontering av spårkullager ur enbart lagerhus finns en kombination med avdragare, glidhaare och stödringar. En komplett sats med avdragare i olika storlekar och spindlar som underlättar demontering av en stor mängd olika spårkullager från SKF En korrekt kombination av en kraftfull och lätt slagring och hylsa minskar risken för lagerskador eftersom slagkraften inte överförs via rullkropparna Den studsfria haaren är utformad för att ge maximal slagkraft, medan avdragarens klor är specialkonstruerade för att ge bra grepp och en hög avdragskraft Montering Lämplighetstabell TMMK lämpar sig för demontering av följande SKFs spårkullager: 60.. serie 62.. serie 63.. serie 64.. serie 16 serie /22 63/ /28 63/28 Demontering Demontering TMMK Antal slagringar 24 Antal hylsor 2 Slagringarnas håldiameter Slagringarnas ytterdiameter Klubba TMFT 36-H Stödbrickor (diameter) Effektiv armslängd Väskans mått Vikt inklusive väska 10, 12, 15, 17, 20, 22, 25, 28, 30 och 35 3 armslängd A armslängd A armslängd A armslängd A armslängd A ,6 kg 18

14 Demontering Produkttabell SKFs utvändiga avdragare Greppvidd Effektiv armslängd in. in. SKFs avdragare av standardtyp TMMP 2x TMMP 2x TMMP 3x TMMP 3x TMMP 3x SKFs kombinerade avdragare TMMR 40F TMMR 60F TMMR 80F TMMR 120F TMMR 160F TMMR 200F TMMR 250F TMMR 350F SKFs kraftiga avdragare TMMP * 4.7* TMMP * 8.2* TMMP * 13.4* Mekaniska verktyg kombinationssats TMMK SKFs EasyPull mekaniska avdragare TMMA TMMA TMMA SKFs EasyPull hydrauliska avdragare TMMA 75H +.../SET TMMA 100H +.../SET , 26 SKFs sats med hydrauliska avdragare TMHP 10E SKFs hydrauldrivna, kraftiga avdragare TMHC 110E SKFs hydrauliska, kraftiga avdragare serie TMHP TMHP 15/ TMHP 30/ TMHP 30/ TMHP 30/ TMHP 50/ TMHP 50/ TMHP 50/ * Andra armlängder finns 19

15 SKF EasyPull Utrustad med fjädermanövrerade armar och solid design är SKFs patenterade EasyPull ett av de mest användarvänliga och säkra verktygen på marknaden. Ergonomiskt utformade, fjädermanövrerade armar möjligör för användaren, att med endast ett hangrepp placera avdragaren bakom komponenten. SKF EasyPull finns i mekaniska och hydrauliska versioner, samt som kompletta satser med tredelade avdragsskivor och ett avdragarskydd. Säker och enkel lagerdemontering Mekaniska avdragare serie TMMA Robust utformning tillåter demontering av komponenter även i de mest svåråtkomliga ställen på ett säkert sätt Den unika fjädermanövrerade öppningsmekanismen med röda ringar gör det möjligt att placera EasyPull bakom komponenten med endast ett handgrepp Självlåsande armar hjälper till att förhindra att avdragaren glider av under demonteringen Dubbla sexkanthuvuden förenklar appliceringen av avdragskraften Självcentrerande förmåga och spindelnos minskar risken för skador på axeln Effektiv användning av tiden tack vare snabb demontering Finns i tre storlekar med en avdragskraft av 60, 80 eller 120 kn (6, 8 eller 12 ton) Hydrauliska cylindrar finns som tillbehör för 80 och 120 kn versionerna Snabb lagerdemontering utan ansträngning Hydrauliska avdragare serie TMMA..H Klar att använda, integrerad hydraulcylinder, pump och avdragare - allt i ett, vilket innebär att det inte är nödvändigt att införskaffa några separata delar En säkerhetsventil skyddar spindlar och avdragare från att bli överbelastade om onormala krafter anbringas Den fjädrande centrumdubben på den hydrauliska spindeln förenklar centreringen på axeln utan att skada den TMMA 100H har en maximal avdragskraft av 100 kn (10 ton) och en slaglängd på 80, vilket underlättar demontering i ett steg för de flesta arbeten För demonteringsarbeten som kräver mindre kraft finns en version som klarar 75 kn (7,5 ton), hydraulisk EasyPull TMMA 75H med en maximal slaglängd på 75 Levereras med förlängningsstycken och en spindelnos TMMA 60 TMMA 80 TMMA 120 TMMA 75H TMMA 100H Utvändig greppvidd, minimum Utvändig greppvidd, maximum Effektiv armlslängd Maximal avdragskraft 60 kn 80 kn 120 kn 75 kn 100 kn Klohöjd 7,5 9,8 13,8 9,8 13,8 Hydraulisk spindel TMHS 75 TMHS 100 Adapter: möjlighet att uppgradera till hydraulisk version TMMS 75 TMMS 100 Total vikt 4,0 kg 5,7 kg 10,6 kg 7,2 kg 13,2 kg 20

16 En komplett lösning för lagerdemontering Satser med hydrauliska avdragare serie TMMA..H/SET En sats bestående av den hydrauliska SKF EasyPull, en tredelad avdragsskiva (serie TMMS) och ett avdragarskydd som ger en enkel, säker och praktiskt taget skadefri demontering Lämpar sig särskilt för demontering av sfäriska rullager och CARB toroidrullager samt andra komponenter som remskivor och svänghjul Tack vare ett avdragarskydd (serie TMMX) tillverkat av ett kraftigt, transparent material kan användaren följa demonteringsförfarandet visuellt. Vid demontering skyddas man mot flygande fragment från lager eller andra komponenter, vilket förbättrar användarsäkerheten En stadig, skräddarsydd förvaringsväska med utrye för alla delar minskar risken för att satsens komponenter försvinner eller skadas TMMA 75H/SET TMMA 100H/SET Avdragare TMMA 75H TMMA 100H Tredelad avdragsskiva TMMS 100 TMMS 160 Avdragarskydd TMMX 280 TMMX 350 Väskans mått Totalvikt 15,3 kg 31,6 kg Mekaniska verktyg mekaniska avdragare serie TMMA, hydrauliska avdragare serie TMMA..H, satser med hydrauliska avdragare serie TMMA..H/SET 21

17 Avdragare Ett av de enklaste och mest effektiva sätten att demontera små upp till medelstora lager är att använda en mekanisk avdragare. Används SKFs avdragare minimeras risken för skador på lager eller lagersäte under demonteringen. Med SKFs standardavdragare kan arbetet ske både säkert och enkelt. Mångsidiga, två- och trearmade mekaniska avdragare Standardavdragare serie TMMP Sortiment av fem olika avdragare med två eller tre armar Maximal spännvidd från 65 till 300 Automatisk centrering och säker inställning av dragarmarna med hjälp av konor Starka fjädrar håller isär armarna Härdat stål av högsta kvalitet Kraftfulla, självcentrerande, mekaniska avdragare Kraftavdragare serie TMMP Snabb, effektiv och smidig hantering Unikt pantografsystem som ger utmärkt grepp och motverkar snedställning under drift Trearmad avdragare med en maximal avdragskraft på 60 till 150 kn, passar medelstora till stora lager Svärtat högkvalitetsstål för ökad korrosionsbeständighet Andra armlängder finns TMMP 2x65 TMMP 2x170 TMMP 3x185 TMMP 3x230 TMMP 3x300 Antal armar Greppvidd Effektiv armslängd Klohöjd Maximal avdragskraft 6,0 kn 18,0 kn 24,0 kn 34,0 kn 50,0 kn Vikt 0,5 kg 2,1 kg 2,9 kg 5,8 kg 8,6 kg TMMP 6 TMMP 10 TMMP 15 Greppvidd Effektiv armlslängd Klohöjd Maximal avdragskraft 60 kn 100 kn 150 kn Vikt 4,0 kg 8,5 kg 21,5 kg Effektiv längd, extra armar TMMP..-1 TMMP..-2 TMMP..-3 TMMP..-4 ingår ingår ingår

18 Kraftfulla, självcentrerande, hydrauliska avdragare Hydrauliska kraftavdragare serie TMHP Stor kraft kan enkelt anbringas eftersom avdragaren är självcentrerande Tack vare kombinationen av en spindel och en hydraulcylinder kan arbetslängden enkelt justeras Unikt pantografsystem som ger utmärkt grepp och motverkar snedställning under drift Utrustat med ett lyfthandtag och en lyftögla som gör avdragaren enkel att hantera Maximal avdragskraft: 150, 300 eller 500 kn Levereras med SKFs hydraulpump TMJL 100 * TMHP 15/260 TMHP 30/170 TMHP 30/350 TMHP 30/600 TMHP 50/140 TMHP 50/320 TMHP 50/570 Greppvidd Effektiv armlslängd Klohöjd Slaglängd Maximalt arbetstryck, hydraulcylinder 80 MPa 80 MPa 80 MPa 80 MPa 80 MPa 80 MPa 80 MPa Maximal avdragskraft 150 kn 300 kn 300 kn 300 kn 500 kn 500 kn 500 kn Vikt 34 kg 45 kg 47 kg 56 kg 47 kg 54 kg 56 kg Effektiv längd, extra armar TMHP..-1 TMHP..-2 TMHP..-3 TMHP..-4 ingår ingår ingår included ingår ingår ingår Mekaniska verktyg standardavdragare serie TMMP, kraftavdragare serie TMMP, hydrauliska kraftavdragare serie TMHP *Finns också utan hydraulpump TMJL 100. Lägg till efterbeteckningen X vid beställning av en avdragare utan pump (t.ex. TMHP 30/170X) 23

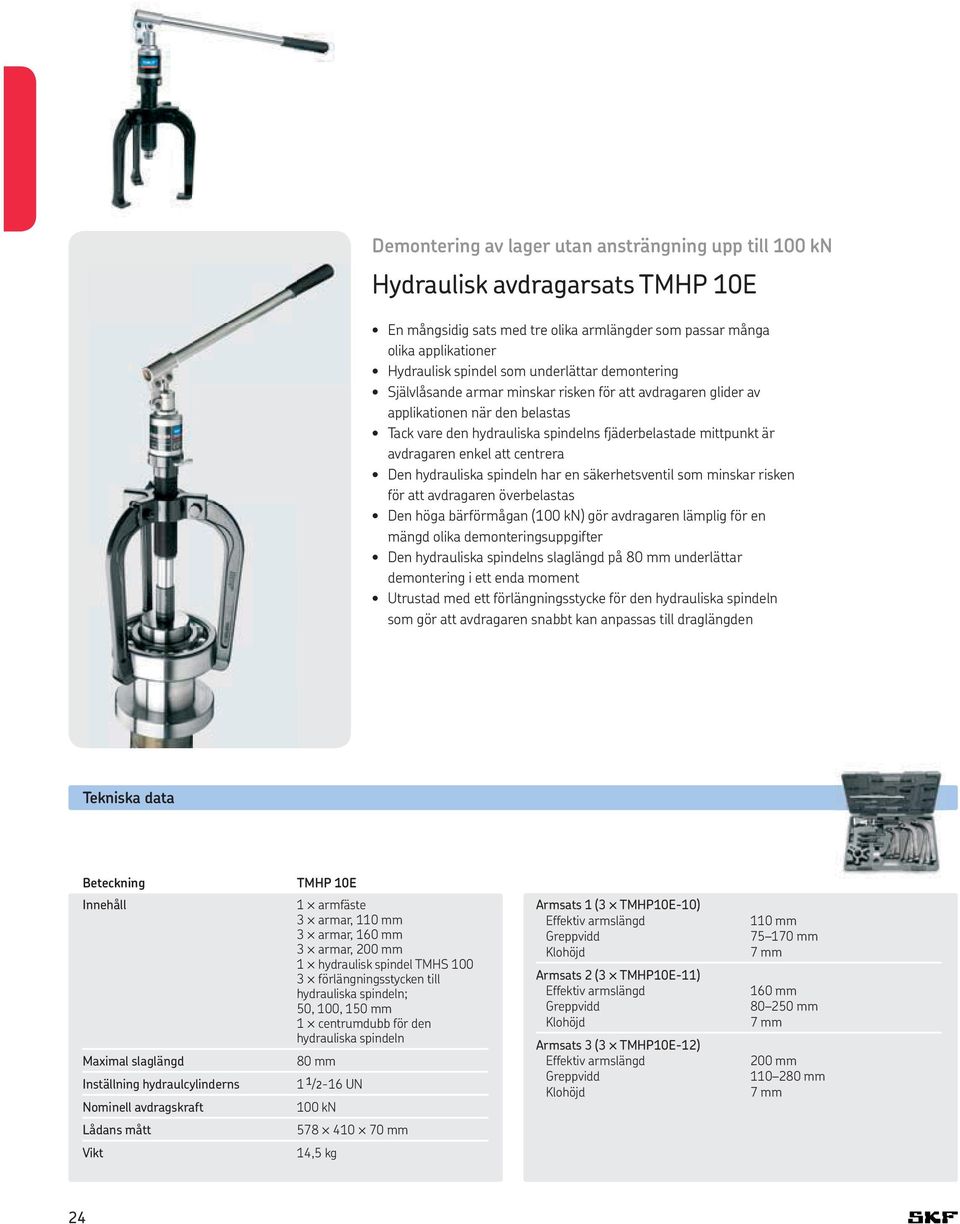

19 Demontering av lager utan ansträngning upp till 100 kn Hydraulisk avdragarsats TMHP 10E En mångsidig sats med tre olika armlängder som passar många olika applikationer Hydraulisk spindel som underlättar demontering Självlåsande armar minskar risken för att avdragaren glider av applikationen när den belastas Tack vare den hydrauliska spindelns fjäderbelastade mittpunkt är avdragaren enkel att centrera Den hydrauliska spindeln har en säkerhetsventil som minskar risken för att avdragaren överbelastas Den höga bärförmågan (100 kn) gör avdragaren lämplig för en mängd olika demonteringsuppgifter Den hydrauliska spindelns slaglängd på 80 underlättar demontering i ett enda moment Utrustad med ett förlängningsstycke för den hydrauliska spindeln som gör att avdragaren snabbt kan anpassas till draglängden TMHP 10E Innehåll Maximal slaglängd Inställning hydraulcylinderns Nominell avdragskraft 1 armfäste 3 armar, armar, armar, hydraulisk spindel TMHS förlängningsstycken till hydrauliska spindeln; 50, 100, centrumdubb för den hydrauliska spindeln /2-16 UN 100 kn Armsats 1 (3 TMHP10E-10) Effektiv armslängd Greppvidd Klohöjd Armsats 2 (3 TMHP10E-11) Effektiv armslängd Greppvidd Klohöjd Armsats 3 (3 TMHP10E-12) Effektiv armslängd Greppvidd Klohöjd Lådans mått Vikt 14,5 kg 24

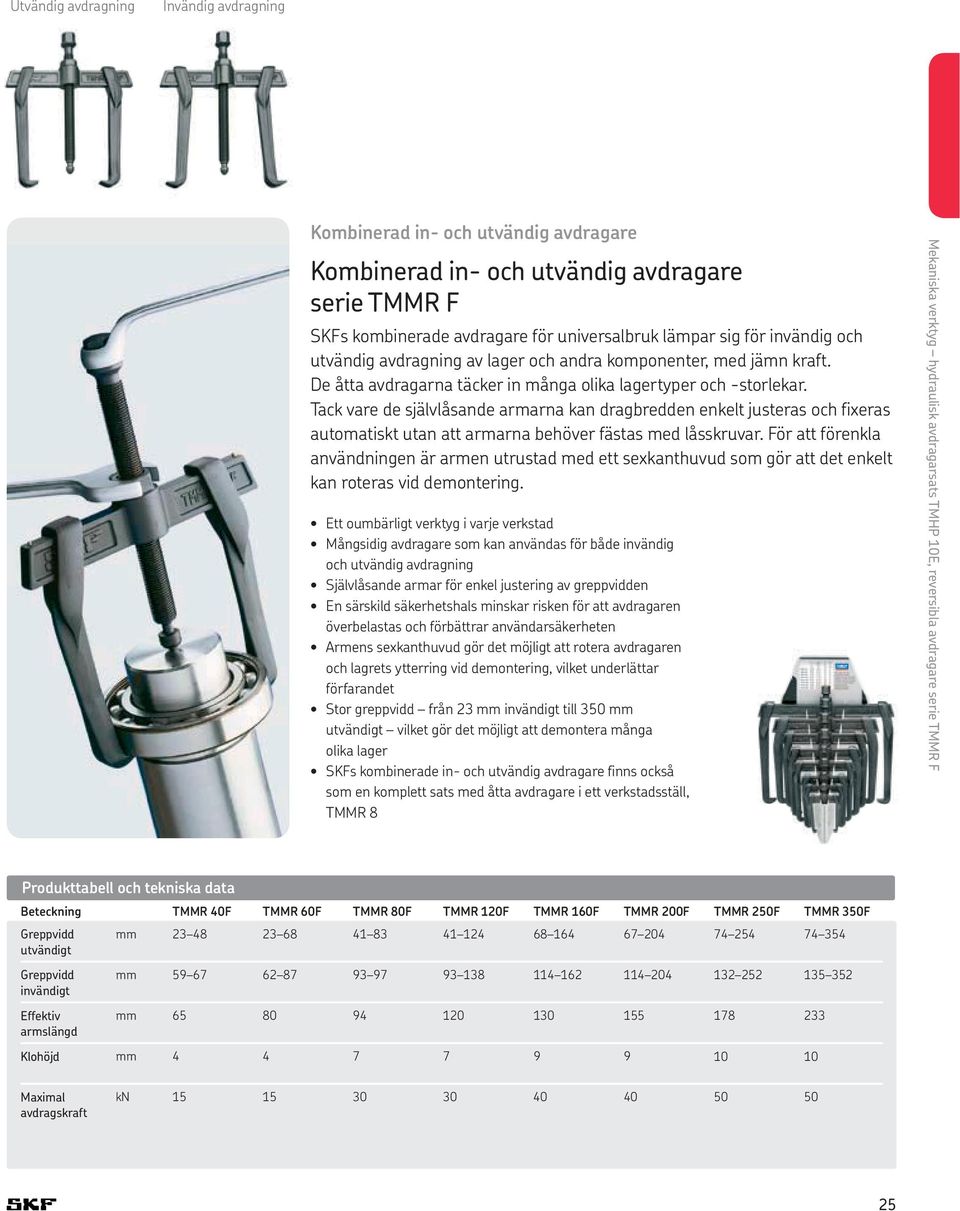

20 Utvändig avdragning Invändig avdragning Kombinerad in- och utvändig avdragare Kombinerad in- och utvändig avdragare serie TMMR F SKFs kombinerade avdragare för universalbruk lämpar sig för invändig och utvändig avdragning av lager och andra komponenter, med jämn kraft. De åtta avdragarna täcker in många olika lagertyper och -storlekar. Tack vare de självlåsande armarna kan dragbredden enkelt justeras och fixeras automatiskt utan att armarna behöver fästas med låsskruvar. För att förenkla användningen är armen utrustad med ett sexkanthuvud som gör att det enkelt kan roteras vid demontering. Ett oumbärligt verktyg i varje verkstad Mångsidig avdragare som kan användas för både invändig och utvändig avdragning Självlåsande armar för enkel justering av greppvidden En särskild säkerhetshals minskar risken för att avdragaren överbelastas och förbättrar användarsäkerheten Armens sexkanthuvud gör det möjligt att rotera avdragaren och lagrets ytterring vid demontering, vilket underlättar förfarandet Stor greppvidd från 23 invändigt till 350 utvändigt vilket gör det möjligt att demontera många olika lager SKFs kombinerade in- och utvändig avdragare finns också som en komplett sats med åtta avdragare i ett verkstadsställ, TMMR 8 Mekaniska verktyg hydraulisk avdragarsats TMHP 10E, reversibla avdragare serie TMMR F Produkttabell och tekniska data TMMR 40F TMMR 60F TMMR 80F TMMR 120F TMMR 160F TMMR 200F TMMR 250F TMMR 350F Greppvidd utvändigt Greppvidd invändigt Effektiv armslängd Klohöjd Maximal avdragskraft kn

21 Kraftfulla skivavdragare Enkel demontering av lager även i mycket trånga utryen Kraftfulla skivavdragare serie TMBS E SKFs skivavdragare, serie TMBS E, underlättar demontering av lager i tillämpningar där användning av traditionella kloavdragare är begränsad på grund av brist på utrye eller där tillämpningen kräver lång avdragning. Den speciella åtskiljande utformningen gör att avdragaren enkelt kan föras in mellan lagret och axelansatsen Den hydrauliska spindelns fjäderbelastade mittpunkt gör avdragaren enkel att centrera Tack vare det stadiga greppet bakom lagrets innerring krävs mindre kraft för att demontera lagret Den hydrauliska spindeln har en säkerhetsventil som minskar risken för att avdragaren överbelastas Den hydrauliska spindelns slaglängd på 80 underlättar demontering i ett enda moment TMBS 50E har en mekanisk spindel som genererar kraft TMBS 100E och TMBS 150E är utrustade med en hydraulisk spindel som gör det enkelt att anbringa en kraft på upp till 100 kn Utrustad med ett förlängningsstycke för hydraulisk spindel som gör att avdragaren snabbt kan anpassas till draglängden TMBS 100E och SKF TMBS 150E levereras med förlängningsstycken vilket innebär att de enkelt kan anpassas till draglängder på upp till 816 Produkttabell Axeldiametrar Maximal ytterdiameter Maximal räckvidd på lager TMBS 50E TMBS 100E TMBS 150E TMHC 110E Kraftfull kombination av klo- och skivavdragare Hydraulisk avdragarsats TMHC 110E TMHC 110E hydraulisk avdragarsats består av en avdragare och en kraftfull skivavdragare En mångsidig avdragarsats som möjliggör en säker och enkel demontering i en mängd olika applikationer Den hydrauliska spindeln ger en enkel och snabb demontering Hög bärförmåga: 100 kn Den kraftfulla skivavdragaren har två olika armlängder som ger en maximal räckvidd på 120 Avdragaren kan monteras som en tre- eller tvåarmad avdragare beroende på utrye och applikationens specifikationer Tack vare den kraftfulla skivavdragarens stadiga grepp bakom lagrets innerring krävs mindre kraft för att demontera lagret Levereras med förlängningsstycken som gör att avdragaren enkelt kan anpassas till draglängder på upp till

22 TMBS 50E TMBS 100E TMBS 150E Innehåll 1 skivsats 1 mekanisk spindel 1 ok 2 dragstänger 1 skivsats 2 dragstänger 2 förlängningsstänger, eförlängningsstänger, ok 1 hydraulisk spindel TMHS förlängningsstycken till hydrauliska spindeln; 50, centrumdubb för den hydrauliska spindeln Maximal slaglängd Nominell avdragskraft 30 kn 100 kn 100 kn Maximal grepplängd För axeldiametrar Livscykler för hydraulcylindern 1 1 /2-16 UN 1 1 /2-16 UN 1 skivsats 2 dragstänger 2 förlängningsstänger, förlängningsstänger, ok 1 hydraulisk spindel TMHS förlängningsstycken till hydrauliska spindeln; 50, centrumdubb för den hydrauliska spindeln Lådans mått Vikt 1,8 kg 13,5 kg 17 kg Innehåll Maximal slaglängd Nominell avdragskraft Gängor hydraulcylindern Lådans mått Vikt TMHC 110E 1 armfäste 3 armar, 60 3 armar, skivsats 1 ok 2 dragstänger 2 förlängningsstänger, hydraulisk spindel TMHS förlängningsstycken till hydrauliska spindeln; 50, 100 (2.0, 3.9 in.) 1 centrumdubb för den hydrauliska spindeln centrumdubb för den hydrauliska spindeln kn 1 1 /2-16 UN ,5 kg Arms set 1 (3 TMHP10E-9) Effektiv armslängd Greppvidd Klohöjd Arms set 2 (3 TMHP10E-10) Effektiv armslängd Greppvidd Klohöjd Skivavdragare Maximal grepplängd För axeldiametrar Mekaniska verktyg kraftfulla skivavdragare serie TMBS E, hydraulisk avdragarsats TMHC 110E 27

23 Avdragare för lagerhus med bottenhål Avdragare för lagerhus med bottenhål Lagrets håldiameter (d) Armslängd TMMD TMBP 20E SKFs avdragarsats för spårkullager TMMD 100 möjliggör en snabb och enkel demontering av SKFs spårkullager med presspassning på båda ringarna. SKFs avdragarsats för lagerhus med bottenhål TMBP 20E är en avdragare med kulfattning för demontering av spårkullager i lagerhus med bottenhål med axelmått mellan 30 och 160. Med hjälp av förlängningsstycken kan avdragaren få en räckvidd upp till Avlägsnar lagret utan demontering av maskindelar Avdragarsats för lagerhus med bottenhål TMBP 20E Kan användas för att demontera ett brett sortiment av spårkullager Kulfattningar utformade för långvarig användning Nyckelstopp på spindeln för en enkel och säker hantering Självlåsande nosstycke som minimerar axelskador och förbättrar avdragarens stabilitet Lämplighetstabell SKF TMBP 20E lämpar sig för demontering av följande spårkullager serie 60.. serie 62.. serie 63.. serie 64.. serie Avlägsna eventuell tätning och öppna hållaren. Rengör från spånor. Stick in passande lagerinsats och vrid den 90 så att den greppar i löpbanorna. Stick in den andra insatsen diametralt motsatt. 28

24 30 Enkel demontering av spårkullager monterade i bottenhål Avdragarsats för spårkullager TMMD 100 Avdragaren kan användas för applikationer både i lagerhus med bottenhål och för axlar. TMMD 100 lämpar sig för demontering av upp till 71 olika typer av SKFs spårkullager med axeldiametrar mellan 10 och 100. Klorna är utformade för att precis passa i lagrets löpbana vilket ger ett bra grepp och därigenom stor avdragskraft Avdragarens armar fästs med en fjäder vilket gör dem enkla att montera Klon har utformats för att förenkla insättning Det sexkantiga spindelhuvudet är utformat så att nyckeln inte glider ner längs spindeln vid demontering Avdragaren kan också användas för att avlägsna tätade lager från lagerhus med bottenhål, efter att tätningen har tagits bort Lämplighetstabell TMMD 100 passar följande lagerserier och -storlekar: Lagerbeteckning Axeldiameter /22, 62/28, 63/22, 63/28 22, 28, 22, , 16003, , 17, , , 12 Mekaniska verktyg avdragarsats för lagerhus med bottenhål TMBP 20E, avdragarsats för spårkullager TMMD 100 Urvalstabell för lager i locket Guikragen möjliggör en enkel och snabb fastsättning av armarna till spindeln. Den förhindrar också dragarmarna att lossa från spindeln under demonteringen Fjädrarna har en färgkod för enkel identifikation och urval 29

25 Avdragarsats för lagerhus med bottenhål Satsens innehåll Armslängd Maximal avdragskraft Väskans mått Vikt TMBP 20E 6 adapterstorlekar (2st av varje) 2 dragstänger (med muttrar och stödringar) 4 förlängningsstycken Spindel Centrumdubb för spindel Bom kn ,5 kg Avdragarsats för spårkullager TMMD 100 Satsens innehåll Armslängd Väskans mått Vikt 3 avdragsarmar A avdragsarmar A avdragsarmar A avdragsarmar A avdragsarmar A avdragsarmar A spindel med mutter 1 handtag ,8 kg 30

26 Invändiga avdragare Snabb och enkel demontering av lager från lagerhus Invändig lagerutdragarsats serie TMIP TMIP-satserna är särskilt utformade för demontering av lager från hus med passning på ytterringen. Kombinationen av unika fjäderbelastade utdragare och en ergonomisk glidhaare bidrar till en säker, snabb och enkel lagerborttagning. Till skillnad från andra avdragare för invändiga lager kan utdragarna placeras korrekt i ett enda snabbt moment. Den unika konstruktionen minskar demonteringstiden Enkel borttagning av lager från lagerhus Utformad för att passa en mängd olika håldiametrar vilket gör det lätt att välja utdragare Avdragare konstruerad för optimal styrka och hållbarhet Utdragarna är fjäderbelastade vilket innebär att de snabbt och enkelt kan fästas på innerringen Klornas utformning ger ett kraftfullt och säkert grepp bakom innerringen, vilket gör att en stor dragkraft kan anbringas Ergonomisk glidhaare som förbättrar användarsäkerheten SKF-konstruktion, patentsökt Mekaniska verktyg invändig lagerutdragarsats serie TMIP utdragare Avdragarens storlek TMIP 7 28 TMIP E7 9 TMIP E10 12 TMIP E15 17 TMIP E20 28 Lagrets Lagrets Utrye Lagerhusets håldiameter maxbredd bakom lagret djup , TMIP TMIP E30 40 TMIP E >35 >64 11, TMIP 7 28 TMIP Lagrets håldiameter Glidhaarens längd Väskans mått Vikt 3,3 kg 5,4 kg 31

27 Tillbehör Ett sortiment av tillbehör har tagits fram för att ytterligare underlätta användningen av SKFs avdragare Avdragarserie Standardavdragare Kraftavdragare Serie TMMP Standardavdragare 22 Serie TMMP Kraftavdragare Serie TMMR F Reversibla avdragare 25 Serie TMMA SKF EasyPull 20 TMHC 110E Hydraulisk avdragarsats TMHP 10E Hydraulisk avdragarsats 24, 26 Serie TMBS E Kraftfulla skivavdragare Serie TMHP Hydrauliska kraftavdragare 23 28, 29 TMMD 100/TMBP 20E Kullageravdragarsats 32

28 Skydd för avdragare serie TMMX Avancerade hydrauliska spindlar, serie TMHS Tredelade avdragsskivor serie TMMS TMMP 2x65 TMMP 2x170 TMMP 3x185 TMMP 3x230 TMMP 3x300 TMMP 6 TMMP 10 TMMP 15 TMMR 40F TMMR 60F TMMR 80F TMMR 120F TMMR 160F TMMR 200F TMMR 250F TMMR 350F TMMA 60 TMMA 80 TMMA 120 TMMA 75H TMMA 100H TMMA 75H/SET TMMA 100H/SET TMMX 280 TMMX 210* TMMX 210 TMMX 280* TMMX 280 TMMX 350* TMMX 210 TMMX 280 TMMX 280 TMMX 350 TMMX 210 TMMX 210 TMMX 280 TMMX 280* TMMX 350* TMMX 210* TMMX 280 TMMX 210 TMMX 280* TMMX 280 TMMX 350* TMMX 210 TMMX 380* TMMX 280 TMMX 350* TMMX 280 ** TMMX 350 ** TMMX 350 TMMX 350 TMHS 75 TMHS 100 TMHS 75 ** TMHS 100 ** TMHS 75 ** TMHS 100 ** TMMS 50* TMMS 50* TMMS 50 TMMS 100 TMMS 100 TMMS 100* TMMS 160 TMMS 50* TMMS 100* TMMS 100* TMMS 160* TMMS 50* TMMS 50* TMMS 100* TMMS 50 TMMS 100* TMMS 160* TMMS 50* TMMS 100* TMMS 50 TMMS 100* TMMS 160* TMMS 50* TMMS 100* TMMS160 ** Mekaniska verktyg urvalstabell för avdragartillbehör TMHC 110E TMMX 210 TMMX 280* TMMX 350 TMHS 100 ** TMHP 10E TMMX 210 TMMX 280* TMMX 350 TMHS 100 ** TMMS 50* TMMS 100* TMMS 160 TMBS 50E TMBS 100E TMBS 150E TMMX 210 TMMX 210* TMMX 280* TMMX 280 TMMX 350 TMHS 100 ** TMHS 100 ** TMHP 15/260 TMHP 30/170 TMHP 30/350 TMHP 30/600 TMHP 50/140 TMHP 50/320 TMHP 50/570 TMHP 15/260X TMHP 30/170X TMHP 30/350X TMHP 30/600X TMHP 50/140X TMHP 50/320X TMHP 50/570X TMMS 160 TMMS 260* TMMS 260* TMMS 260* TMMS 260 TMMS 260 TMMS 260 TMMS 160 TMMS 260* TMMS 260* TMMS 260* TMMS 260 TMMS 260 TMMS 260 TMMS 260 TMMS 380 TMMS 380 TMMS 380 TMMS 380* TMMS 380* TMMS 380* TMMS 260 TMMS 380 TMMS 380 TMMS 380 TMMS 380* TMMS 380* TMMS 380* TMMD 100 TMBP 20E TMMX 210* TMMX 210 TMMX 280* * rekoenderas / ** tillbehör levereras med avdragaren 33

29 TMHS 75 TMHS 100 Skapar avdragskraft utan ansträngning Avancerade hydrauliska spindlar TMHS 75 och TMHS 100 SKFs avancerade hydrauliska spindlar TMHS 75 och TMHS 100 skapar stora avdragskrafter med ytterst liten ansträngning jämfört med mekaniska standardavdragare. De minskar den erforderliga tiden för att demontera ett lager eller en annan komponent dramatiskt. Integrerad hydraulcylinder, pump och spindel ingen separat pump krävs Säkerhetsventilen ser till att spindeln och avdragaren inte överbelastas om man försöker anbringa för stor kraft Den långa slaglängden möjliggör demontering i ett enda moment Nosstyckets fjäderbelastade mittpunkt gör det enkelt att centrera avdragaren vilket förhindrar skador på axelns centrum Ergonomisk handspak som kan roteras 360 Förlängingsstycken medföljer TMHS 75: Maximal avdragskraft: 75 kn Slaglängd: 75 Lämpar sig för användning med avdragare med 1 1/4-12 UN-gänga TMHS 100: Maximal avdragskraft: 100 kn Slaglängd: 80 Lämpar sig för användning med avdragare med 1 1/2-16 UN-gänga TMHS 75 TMHS 100 Innehåll 1 hydraulisk spindel 2 förlängningstycken; 50 och spindelnos Maximal avdragskraft 75 kn 100 kn Kolvens slaglängd hydraulisk spindel 3 förlängningstycken; 50, 100 och spindelnos Gänga 1 1 /4-12 UN 1 1 /2-16 UN Spindelnos, diameter Maximal grepplängd Vikt 2,7 kg 4,5 kg 34

30 Effektiv och korrekt demontering Tredelade avdragsskivor serie TMMS Mått d min d max A H TMMS TMMS TMMS TMMS TMMS TMMS-serien består av tredelade avdragskivor i fem olika storlekar som passar axlar med diametrar på mellan 50 och 380 Lämpar sig för användning i kombination med trearmade avdragare Skivornas grepp bakom lagrets innerring bidrar till att säkerställa att avdragskraften endast överförs via innerringen och inte via ytterringen eller rullkropparna vilket minimerar risken för lagerskador Den tredelade konstruktionen ger en jämn fördelning av avdragskraften vilket förhindrar att lagret låser sig och/eller snedställs på axeln. Detta gäller särskilt sfäriska rullager och CARB toroidrullager. Den kilformade utformningen gör att skivorna enkelt kan föras in mellan lagret och axelansatsen d min d max A A H Mekaniska verktyg avancerade hydrauliska spindlar TMHS75/100, tredelade avdragarskivor serie TMMS 35

31 För extra användarsäkerhet vid demontering Avdragarskydd serie TMMX Serie TMMX är framtagen för extra användarsäkerheten vid demontering av lager och andra komponenter När avdragaren har satts på plats lindas skyddet runt avdragaren och applikationen Tack vare det kraftiga, transparenta plastmaterialet kan användaren övervaka komponenten och avdragaren vid förfarandet Specialkonstruerade för SKFs avdragare i serie TMMA, men de kan också användas tillsaans med många andra avdragare Mått Rekoenderad Längd Bredd maximal diameter TMMX TMMX TMMX Medel mot passningsrost LGAF 3E SKFs LGAF 3E är en fettliknande mjuk pasta som motverkar passningsrost till följd av mycket svaga oscillationer eller vibration, vilket avsevärt kan försvåra demontering. Lämpligt för lager och metallytor i lösa passningar, t.ex. vibrationsskiktar eller hjullager i last- och personbilar Minskar passningsrost och underlättar på så sätt demontering av lager Underlättar borttagning av allmänna industrikomponenter i en rad olika applikationer, t.ex. muttrar, skruvar, flänsar, bultar, lager, styrpinnar, kopplingar, domkrafter, svarvdubbar, stötstänger och spårförsedda axlar LGAF 3E/0.5 Specifik vikt 1,19 Färg Vit-beige Basoljetyp Mineral och syntetisk Förtjockare Litiumtvål Driftstemperaturområde 25 till +150 C Basoljeviskositet: 40 C, ²/s 17,5 Förpackningar 0,5 kg burk 36

32 Rostskyddsmedel LHRP 2 SKFs LHRP 2 ger ett utmärkt långtidsskydd mot korrosion på järnhaltiga och icke-järnhaltiga ytor. När skyddsmedlet appliceras skapas en beständig rostskyddsfilm på metallens yta. TMBA G11W Storlek 9 Färg Blå Förpackningsstorlek 1 par Effektivt rostskydd, även i mycket fuktiga miljöer Genom att produkten är tixotrop, droppfri, skapas en beständig skyddsfilm Överflödig skyddsfilm kan enkelt tas bort genom lätt mekanisk bearbetning eller med värm Fäster inte på de flesta typer av förpackningsmaterial De flesta lager behöver inte rengöras innan SKF- fettet appliceras* *Anmärkning: Filmen måste tas bort innan fettet SKF LGET 2 appliceras. LHRP 2/5 Specifik vikt 0,835 Färg Basoljetyp Ger skydd och utmärkt grepp Brun, oklarv Mineral Flampunkt >62 C Flytpunkt <4 C NSF godkännande Förpackningar ej tillämpligt 5 l plåtdunk Specialarbetshandskar TMBA G11W SKFs arbetshanskar TMBA G11W är speciellt utformade för allmänt industriellt underhållsarbete. Handskens handflata är försedd med oantändbara knottror som ger ett utmärkt grepp. Slitstarka Elastiska och bekväma Luddfria Icke-allergiframkallande Testade och certifierade enligt EN 388 (mekaniska risker) Mekaniska verktyg avdragarskydd serie TMMX, medel mot passningsrost LGAF 3E, rostskyddsmedel LHRP 2, specialarbetshandskar TMBA G11W 37
