1 Lundgrenskatalogen Ventilationsslangar

2

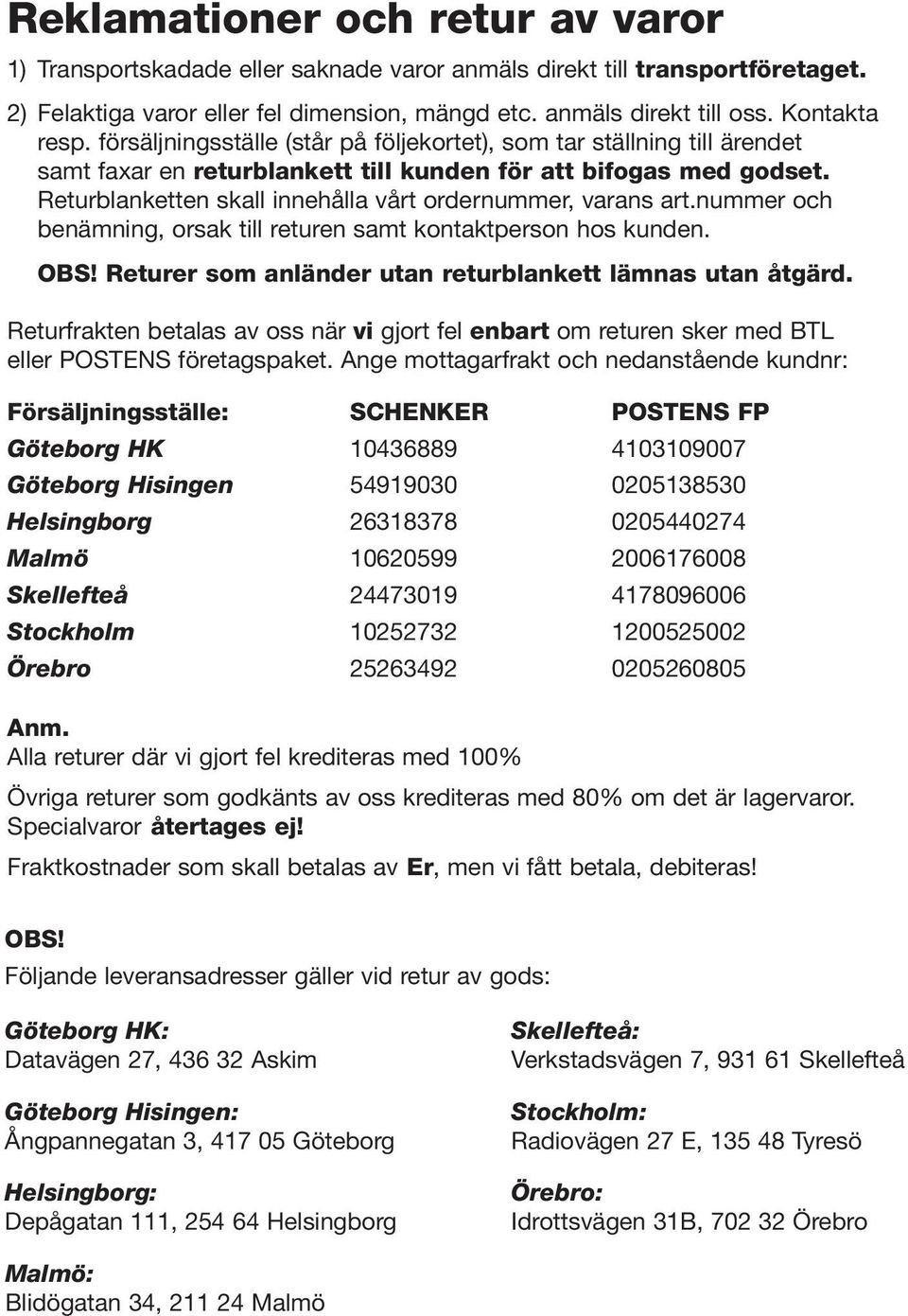

3 Reklamationer och retur av varor 1) Transportskadade eller saknade varor anmäls direkt till transportföretaget. 2) Felaktiga varor eller fel dimension, mängd etc. anmäls direkt till oss. Kontakta resp. försäljningsställe (står på följekortet), som tar ställning till ärendet samt faxar en returblankett till kunden för att bifogas med godset. Returblanketten skall innehålla vårt ordernummer, varans art.nummer och benämning, orsak till returen samt kontaktperson hos kunden. OBS! Returer som anländer utan returblankett lämnas utan åtgärd. Returfrakten betalas av oss när vi gjort fel enbart om returen sker med BTL eller POSTENS företagspaket. Ange mottagarfrakt och nedanstående kundnr: Försäljningsställe: SCHENKER POSTENS FP Göteborg HK Göteborg Hisingen Helsingborg Malmö Skellefteå Stockholm Örebro Anm. Alla returer där vi gjort fel krediteras med 100% Övriga returer som godkänts av oss krediteras med 80% om det är lagervaror. Specialvaror återtages ej! Fraktkostnader som skall betalas av Er, men vi fått betala, debiteras! OBS! Följande leveransadresser gäller vid retur av gods: Göteborg HK: Datavägen 27, Askim Göteborg Hisingen: Ångpannegatan 3, Göteborg Helsingborg: Depågatan 111, Helsingborg Skellefteå: Verkstadsvägen 7, Skellefteå Stockholm: Radiovägen 27 E, Tyresö Örebro: Idrottsvägen 31B, Örebro Malmö: Blidögatan 34, Malmö

4 I N N E H Å L L S F Ö R T E C K N I N G Ventilationsslang...5 Ventilationsslang Thermaflex...5 Ventilationsslang blå i PVC...6 Recomflex...7 Condiflex...8 Super, Super D...9 Super Super D...10 Ventilationsslang Combidec Ventilationsslang Clip PE...12 Hetluftsslang HT Avgasslang TPR FS...14 Hetluftsslang HT Hetluftsslang HT Hetluftsslang HT NAS...18 Ventilationsslang VNS...18 Ventilationsslang för varmluft...19 Neopren enkel...19 Neopren dubbel...20 Ventilationsslang för höga temperaturer...21 Silivent S Silivent S Ventilationsslang för höga temperaturer Superflex calor...23 Rollflex...24 Rollflex AS...24 Rollflex...25 Ventilationsslang VMP...26 Torktumlarslang...27 Kanalljuddämpare VF/AL...27 AKU-Komp...28 Anslutningsdon Stumpen...29 Wester compact...30 Utdragbart ventilationsrör...30 Defroster - varmluftslang...31 Westaflex APK...31 Westaflex AA...32 Westaflex PAP...33 Rökgasslang INOX-E...33 Isolerstrumpa PE Vacuflex...35 Ventilationslang PVC...35 Polyuretanslang med spiral...36 Polyuretanslang Polyuretanslang Polyuretanslang Polyuretanslang Polyuretanslang Polyuretanslang antistatisk PU antistat SBF-band rostfritt LUNDGRENSKATALOGEN

5 Ventilationsslang VENTILATIONSSLANG THERMAFLEX Thermaflex Typgodkänd ventilationsslang i fixa längder. PVC-belagd glasfiberväv och plastöverdragen stålspiral.färg grå. Klassad som svårantändlig enligt NR 3:31.Slangen har god resistens mot kemikalier och röta. Den har låg vikt och är axiellt hoptryckbar. Thermaflex är godkänd som anslutning mellan köksfläkt och inkanal samt mellan ventilationskanal och don. Temperatur område -5C - +90C Artnr Benämning ID mm Böjn radie mm Vikt kg/m Lager längd m Vent.slang Grå 51mm 51 25,0 0, Vent.slang Grå 63mm 63 32,0 0, Vent.slang Grå 76mm 76 40,0 0, Vent.slang Grå 82mm 80 40,0 0, Vent.slang Grå 89mm 90 45,0 0, Vent.slang Grå 102mm ,0 0, Vent.slang Grå 120mm ,0 0, Vent.slang Grå 127mm ,0 0, Vent.slang Grå 152mm ,0 0, Vent.slang Grå 160mm ,0 0, Vent.slang Grå 180mm ,0 0, Vent.slang Grå 203mm ,0 0, Vent.slang Grå 254mm ,0 0, Vent.slang Grå 305mm ,0 0, Vent.slang Grå 315mm ,0 0, Vent.slang Grå 356mm ,0 1, Vent.slang Grå 406mm ,0 1,27 10 LUNDGRENSKATALOGEN 5

6 VENTILATIONSSLANG BLÅ I PVC Tillverkad helt i PVC, vilket gör slangen mycket lätt och smidig. Spiralarmering förhindrar kinkning vid mycket snäva böjar. Helt slät insida. Vakuumtålighet vid +23 C, 0,8-0,3 bar. lämplig slang för utsugning vid träbearbetningsmaskiner, ventilationsanläggningar, lättare spånutsug och utsugning av svetsgaser m.m. -10 C C Artnr Benämning ID mm YD mm Böjn radie mm Vikt kg/m Lager längd m Vent.slang Blå PVC 25mm Vent.slang Blå PVC 32mm Vent.slang Blå PVC 38mm Vent.slang Blå PVC 40mm Vent.slang Blå PVC 45mm Vent.slang Blå PVC 50mm Vent.slang Blå PVC 55mm Vent.slang Blå PVC 63mm Vent.slang Blå PVC 76mm Vent.slang Blå PVC 90mm Vent.slang Blå PVC 102mm Vent.slang Blå PVC 127mm Vent.slang Blå PVC 152mm LUNDGRENSKATALOGEN

7 Recomflex Resitent mot kemikalier och oljor. Slangen är crush-proof och kinkar sig inte. Tål kyla. Kapas med kniv. Korrugerad plastslang, tillverkad av profilerad polyetylen (PE). Färg: grå Slangen används för industridammsugning. -50ºC till +60ºC Tillbehör Lämplig slangklämma: Dimensioner mm Standardlängd 15 m Artnr Benämning ID mm Vikt kg/m Böjn radie mm Undertryck MPa vid 23 ±ºC Lager längd m Recomflex Ø25mm 15m , Recomflex Ø32mm 30m , Recomflex Ø38mm 15m , Recomflex Ø44mm 15m , Recomflex Ø51mm 15m , Recomflex Ø63mm 15m ,02 15 LUNDGRENSKATALOGEN 7

8 Condiflex Svart antistatisk, korrugerad plastslang.material i profilerad polyeten.överkörningsbar med slät insida. Elektriskt ledande Ohm/m. Kapas med kniv. används för dammsugning där risken finns för att slangen blir statiskt uppladdad. -40 C C Tillbehör Ändstycke, skarvkoppling, slangklämma Dimensioner 25-76mm Standardlängd 15 m Artnr Benämning ID mm Böjn radie mm Undertryck vid +23 C MPa +-2C Vikt kg/m Lager längd m Condiflex Ø25mm 15m ,06 0, Condiflex Ø32mm 15m ,05 0, Condiflex Ø38mm 15m ,04 0, Condiflex Ø45mm 15m ,04 0, Condiflex Ø51mm 15m ,025 0, Condiflex Ø63mm 15m ,02 0, Condiflex Ø76mm 15m ,015 0, LUNDGRENSKATALOGEN

9 Super, Super D SUPER 191 Låg vikt. Mycket flexibel. Draghållfasthet ca 70 kg. Kapas med kniv och avbitartång. Nätarmerad PVC-plast och halvinbäddad plastöverdragen fjäderstålspiral. Svart med ett flamskyddat ytterskikt. Dammsugning i industrin, såväl våt som torr. 0ºC till + 80ºC Tillbehör Ändstycke: FD och FS Skarvkoppling: FS Lämplig slangklämma: SKL Dimensioner mm Standardlängd mm 15 m 76 mm 10 m Artnr Benämning ID mm YD mm Vikt kg/m Böjn radie mm Arb tryck MPa Super 25mm 15 meter , ,1 0, Super 32mm 15 meter , ,1 0, Super 38mm 15 meter , ,09 0, Super 44mm 15 meter , ,09 0, Super 51mm 15 meter , ,09 0, Super 63mm 15 meter , ,08 0,25 Vakuum mm/ WS LUNDGRENSKATALOGEN 9

10 SUPER D Låg vikt. Mycket flexibel. Draghållfasthet ca 70 kg. Kapas med kniv och avbitartång. Nätarmerad PVC-plast och halvinbäddad plastöverdragen fjäderstålspiral. Svart med ett transparent ytterskikt. Dammsugning i industrin, såväl våt som torr. 0ºC till + 80ºC Tillbehör Ändstycke: FD och FS Skarvkoppling: FS Lämplig slangklämma: SKL Dimensioner mm Standardlängd mm 15 m 76 mm 10 m Artnr Benämning ID mm Vikt kg/m Böjn radie mm Arbetstryck MPa vid 23 ±ºC Undertryck MPa vid 23 ±ºC SUPER D Ø32mm 15m ,1 0, SUPER D Ø38mm 15m ,095 0, SUPER D Ø44mm 15m ,09 0, SUPER D Ø51mm 15m ,09 0, SUPER D Ø63mm 15m ,08 0, SUPER D Ø76mm 10m ,07 0, Stigning mm 10 LUNDGRENSKATALOGEN

11 Ventilationsslang Combidec 2300 Flexibel ventilationsslang bestående av 3 lager aluminiumfolie i innertub samt yttertub av polyesterfilm med ett CO.polymerskikt. Stomme av stålspiral. Combidec är godkänd som anslutning emellan köksfläkt och imkanal. Godkänd enl. Swedcert typgodkännande bevis 0025 som köksfläktslang, samt typgodkännande bevis 0051 som ventilationskanal. Brandklass A C C Artnr Benämning ID mm Arb tryck MPa Böjn radie mm Lager längd m Vent.sl.Combidec Grå 52mm Vent.sl.Combidec Grå 65mm Vent.sl.Combidec Grå 76mm Vent.sl.Combidec Grå 82mm Vent.sl.Combidec Grå 90mm Vent.sl.Combidec Grå 105mm Vent.sl.Combidec Grå 115mm Vent.sl.Combidec Grå 130mm Vent.sl.Combidec Grå 152mm Vent.sl.Combidec Grå 165mm Vent.sl.Combidec Grå 205mm Vent.sl.Combidec Grå 254mm Vent.sl.Combidec Grå 305mm Vent.sl.Combidec Grå 315mm Vent.sl.Combidec Grå 406mm Vent.sl.Combidec Grå 508mm Vent.sl.Combidec Grå 105x3m Vent.sl.Combidec Grå 130x3m LUNDGRENSKATALOGEN 11

12 Ventilationsslang Clip PE Slangen har mycket god kemikaliebeständighet, är lättoch mycket flexibel. Miljövänligt material. Tål högre temperaturer än PVC. Komprimerbar, 1:6. Polyetylenväv belagd på båda sidor med högtryckspolyetylen. Materialet låses mekaniskt i den utanpåliggande stålspiralen. Utsug och transport av luft och kemikaliegaser. 35ºC till +80 ºC Tillbehör Lämplig slangklämma: Dimensioner Standardlängd 10 m Ø m Ø Artnr Benämning ID mm Gods tj mm Arb tryck MPa Undertryck vid +23 C MPa +-2C Böjn radie mm Vikt kg/m CLIP PE 50 MM- 6, ,490 0, , CLIP PE 55 MM- 6, ,460 0, , CLIP PE 60 MM- 6, ,440 0, , CLIP PE 65 MM- 6, ,420 0, , CLIP PE 75 MM- 6, ,380 0, , CLIP PE 80 MM ,365 0, , CLIP PE 90 MM- 6, ,340 0, , CLIP PE 100 MM ,225 0, , CLIP PE 125 MM ,195 0, , CLIP PE 130 MM-6, ,190 0, , CLIP PE 150 MM ,120 0, , CLIP PE 160 MM ,115 0, , CLIP PE 180 MM-6, ,110 0, , CLIP PE 200 MM ,100 0, , CLIP PE 225 MM ,090 0, , CLIP PE 250 MM ,070 0, , CLIP PE 300 MM-6, ,060 0, , CLIP PE 315 MM ,055 0, , CLIP PE 350 MM-6, ,045 0, , CLIP PE 400 MM-6, ,040 0, , CLIP PE 450 MM-6, ,035 0, , CLIP PE 500 MM-6, ,025 0, ,96 6 Lager längd m 12 LUNDGRENSKATALOGEN

13 Hetluftsslang HT 200 Hypalonbelagd polyesterväv som är mekaniskt sammanfogad med den utanpåliggande spiralen. Slangen är lätt att komprimera och är mycket flexibel. Den har god olje- och kemikaliebeständighet. Materialet är väderbeständigt och svåranständligt. Kan erhållas i andra material, såsom silikon och neopren. Utsugning av varmluft, gaser, kemikalier och oljedimmor. Temperatur -40ºC till 175ºC Tillbehör Lämplig slangklämma: Clipklämma Dimensioner mm Standardlängd. 3 och 6 m Artnr Benämning ID mm YD mm Övertryck vid +23C Mpa +-2C HT 200 Hypalon 315 MM-6, HT 200 Hypalon 65 MM- 6, HT 200 Hypalon 75 MM- 6, HT 200 Hypalon 80 MM- 6, HT 200 Hypalon 100 MM-6, HT 200 Hypalon 125 MM-6, HT 200 Hypalon 150 MM-6, HT 200 Hypalon 160 MM-6, HT 200 Hypalon 200 MM-6, HT 200 Hypalon 250 MM-6, HT 200 Hypalon 300 MM-6, HT 200 Hypalon 350 MM-6, HT 200 Hypalon 400 MM-6, HT 200 Hypalon 450 MM-6,00 Undertryck vid +23 C MPa +-2C Böjn radie mm Vikt kg/m Lager längd m Hoptr. längd i % av utdr längd ,0085 0, , ,0600 0, , ,0545 0, , ,0525 0, , ,0320 0, , ,0275 0, , ,0175 0, , ,0165 0, , ,0145 0, , ,0100 0, , ,0090 0, , ,0065 0, , ,0060 0, , ,0050 0, , LUNDGRENSKATALOGEN 13

14 Avgasslang TPR FS Svart, 2-lagers nätarmerad termoplastisk gummislang med fjäderstålspiral. Armerad med 18 st axiella och 2 st radiella nylontrådar.slangen är lätt och mycket flexibel. Nätarmeringen ger slangen en god draghållfasthet. Den har god beständighet mot UV-ljus och olja. God kemisk resistens och god rivhållfasthet. Kapas med kniv och avbitartång. Svårantändlig enligt FMVSS 302. Kan erhållas med ändmuffar. Utsugning av varmluft, gaser och ångor. Lämplig för upprullare. Utmärkt för Luftintag till motorer. -40ºC till 130ºC Tillbehör Lämplig slangklämma. Dimensioner mm Standardlängd: 10 m Artnr Benämning ID mm YD mm Undertryck MPa Böjn radie mm Vikt kg/m FS Ø25mm 10m , , FS Ø32mm 10m , , FS Ø38mm 10m , , FS Ø44mm 10m , , FS Ø51mm 10m , ,350 10, FS Ø63mm 10m , , FS Ø76mm 10m , , FS Ø82mm 10m , , FS Ø89mm 10m , , FS Ø102mm 10m , , FS Ø114mm 10m , , FS Ø127mm 10m , , FS Ø140mm 10m , , FS Ø154mm 10m , ,345 0,1 Standardlänge 14 LUNDGRENSKATALOGEN

15 Hetluftsslang HT 400 Specialbelagd glasfiberväv som är mekansikt sammanfogad med den utanpåliggande stålspiralen. Slangen är lätt, mycket flexibel, axiellt hoptryckbar och svårantändlig. Innerhåller ingen silikon. Transport av hetluft och gaser vid lägre undertryck. -20ºC till + 400ºC Tillbehör Lämplig slangklämma: Clipklämma Dimensioner mm Standardlängd: 3-6 m Artnr Benämning ID mm YD mm Undertryck MPa Böjn radie mm Vikt kg/m Lager längd m Hoptr. längd i % av utdr längd HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , LUNDGRENSKATALOGEN 15

16 Hetluftsslang HT 300 Special belagd högtemperaturväv som är mekansikt sammanfogad med den utanpåliggande spiralen. Har ett slit- och repskydd för skyddande av slang och lack. Slangen är lätt och mycket flexibel, har stor riv- och draghållfasthet samt är vibrationstålig. Axiellt hoptryckbar, 5:1. Utsugning av avgaser från dieselmotorer i verkstäder och garage. Lämplig för slangupprullare. -30ºC till +300ºC tillbehör Lämplig slangklämma: clipklämma Dimension mm Standardlängd: 2,5m; 5 m; 7,5m; 10 m; 12,5m; 15m; Artnr Benämning ID mm YD mm Arb tryck MPa Böjn radie mm Vikt kg/m Lager längd m Hoptr. längd i % av utdr längd HT MM , ,88 2,5m, 5m, 7,5m HT MM , ,92 2,5m, 5m, 7,5m HT MM , ,90 2,5m, 5m, 7,5m, m, 12,5m, 15m HT MM , ,10 2,5m, 5m, 7,5m, m, 12,5m, 15m HT MM , ,06 2,5m, 5m, 7,5m, m, 12,5m, 15m HT MM , ,07 2,5m, 5m, 7,5m, m, 12,5m, 15m HT MM , ,29 2,5m, 5m, 7,5m, 10m, 12,5m, 15m LUNDGRENSKATALOGEN

17 Hetluftsslang HT lager specialbelagd och kemisk behandlad glasfiberväv. Sammanfogad mekaniskt med den utanpåliggande stålspiralen. Slangen är lätt, mycket flexibel, axiellt hoptryckbar och svårantändlig. Nötningstålig mot sotpartiklar från dieselavgaser. Utsug av avgaser från stora dieselmotorer samt hetluft från ugnar vid järnverk. -60ºC - 600ºC korttid 700ºC Tillbehör Lämplig slangklämma: Clipklämma rostfri Dimensioner mm Standardlängd: ø m över ø 500 3m Artnr Benämning ID mm YD mm Undertryck MPa Böjn radie mm Vikt kg/m Lager längd Hoptr. längd i % av utdr längd HT 650 Ø75mm , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , HT MM , , LUNDGRENSKATALOGEN 17

18 NAS Neopren belagd nylonväv med stålspiral. Påsydd slitskoning av PVC. Färg svart. Ändutförande, 50mm spiralfria ändar. Lätt att komprimera. Låg vikt, goda åldersegenskaper samt god resistens mot kemikalier. God rivhållfasthet, bra mekaniska egenskaper samt vibrationstålig. Utsugning och transport av varm luft, gas, rök och ångor C C Tillbehör Lämplig slangklämma Artnr Benämning ID mm Arbetstryck kpa vid 23 ±ºC Undertryck kpa vid 23 ±ºC Böjn radie mm Stigning mm Ventilationsslang VNS Mycket flexibel slang av PVC belagd polyamidväv med utanpå liggande spiral inklädd i väv. Vikt kg/m NAS 125 MM 125 0,065 5, , NAS 150 MM 150 0,059 4, , NAS 160 MM 160 0,04 0,005 1, NAS 200 MM 200 0,054 4, , NAS 250mm 250 0,044 4, , NAS 300 MM 300 0,034 3, , NAS 315 MM 315 0,025 2,9 2, NAS 356 MM 356 0,02 2, ,40 6, NAS 400mm 400 0,015 2, , NAS 500mm 500 0,020 2, , Längd m Fläktslang, air-condition, ventilation, torkteknik. Mycket lämplig för transport av kall eller varm luft i mobila värmefläktar C C Tillbehör Lämplig slangklämma. Artnr Benämning ID mm Stigning mm Böjn radie mm Vakuum mm/vp VNS 150 mm VNS 200 mm VNS 305 mm VNS 400 mm VNS 500 mm VNS 600 mm VNS 700 mm LUNDGRENSKATALOGEN

19 Ventilationsslang för varmluft NEOPREN ENKEL Neoprenbelagd glasfiberväv med stålspiral. Slangen är vulkaniserad. Slangen har låg vikt, är axiellt ihoptryckbar och extremt flexbel. Svårantändlig, god kemisk resistens och goda åldringsegenskaper. Transport av varma ångor, rök och gaser. Utmärkt i trånga utrymmen. -50 C C Artnr Benämning ID mm Arb tryck MPa Böjn radie mm Vikt kg/m Lager längd m Ventsl Neopren Enkel 13 mm , Ventsl Neopr. Enkel 19mm 19,0 0,16 8,0 0,11 4, Ventsl Neopren Enkel 25 mm , Ventsl Neopren Enkel 32 mm 32,0 0,14 10,0 0,14 4, Ventsl Neopren Enkel 38 mm , Ventsl Neopren Enkel 44 mm 44,0 0,12 14,0 0,21 4, Ventsl Neopren Enkel 51 mm Ventsl Neopren Enkel 57 mm 57,0 0,11 18,0 0,28 4, Ventsl Neopren Enkel 60 mm 60,0 0,11 20,0 0,30 4, Ventsl Neopren Enkel 63 mm Ventsl Neopren Enkel 70 mm 70,0 0,11 24,0 0,36 4, Ventsl Neopren Enkel 76 mm , Ventsl Neopren Enkel 80 mm 80,0 0,1 28,0 0,44 4, Ventsl Neopren Enkel 83 mm 83,0 0,1 28,0 0,46 4, Ventsl Neopren Enkel 89 mm ,0 0,49 4, Ventsl Neopr. Enkel 102mm , Ventsl Neopr. Enkel 110mm 110,0 0,09 38,0 2,4 4, Ventsl Neopr. Enkel 114mm 114,0 0,09 40,0 0,71 4, Ventsl Neopr. Enkel 127mm , Ventsl Neopr. Enkel 140mm 140,0 0,07 48,0 0,90 4, Ventsl Neopr. Enkel 152mm 152,0 0,07 44,0 1,040 4, Ventsl Neopr. Enkel 160mm 160,0 0,06 53,0 1,05 4, Ventsl Neopr. Enkel 165mm 165,0 0,06 58,0 1,13 4, Ventsl Neopr. Enkel 180mm , Ventsl Neopr. Enkel 203mm 203,0 0,05 57,0 1,390 4, Ventsl Neopr. Enkel 230mm 230,0 0,04 84,0 1,48 4, Ventsl Neopr. Enkel 254mm 254,0 0,04 70,0 2,00 4, Ventsl Neopr. Enkel 305mm 305,0 0,02 83,0 2,410 4,0 LUNDGRENSKATALOGEN 19

20 NEOPREN DUBBEL Invändigt slät neoprenbelagd glasfiberväv med inbäddad stålspiral. Slangen är vulkaniserad. Utvändigt svart neoprenbelagd glasfiberväv. Slangen har låg vikt, är axiellt ihoptryckbar och extremt flexibel. Svårantändlig, god kemisk resistens och goda åldringsegenskaper. Transport av varma ångor, rök och gaser. Utmärkt i trånga utrymmen. -50 C C Artnr Benämning ID mm Arb tryck MPa Böjn radie mm Vikt kg/m Lager längd m Ventsl. Neopr Dubbel 13mm 13,0 0,28 15,0 0,16 4, Ventsl. Neopr Dubbel 19mm 19,0 0,28 15,0 0,19 4, Ventsl. Neopr Dubbel 25mm 25,0 0,28 15,0 0,23 4, Ventsl. Neopr Dubbel 32mm 32,0 0,28 16,0 0,26 4, Ventsl. Neopr Dubbel 38mm 38,0 0,26 18,0 0,31 4, Ventsl. Neopr Dubbel 40mm 40, 0,26 18,0 0,32 4, Ventsl. Neopr Dubbel 44mm 44,0 0,26 21,0 0,34 4, Ventsl. Neopr Dubbel 51mm , Ventsl. Neopr Dubbel 57mm 57,0 0,25 28,0 0,43 4, Ventsl. Neopr Dubbel 63mm 63,0 0,24 31,0 0,49 4, Ventsl. Neopr Dubbel 70mm 70,0 0,23 35,0 0,53 4, Ventsl. Neopr Dubbel 76mm , Ventsl. Neopr Dubbel 83mm 83,0 0,21 42,0 0,64 4, Ventsl. Neopr Dubbel 89mm , Ventsl. Neopr Dubbel 102mm , , Ventsl. Neopr Dubbel 114mm 114,0 0,16 57,0 0,89 4, Ventsl. Neopr Dubbel 127mm 127,0 0,14 64,0 1,0 4, Ventsl. Neopr Dubbel 140mm 140,0 0,13 70,0 1,11 4, Ventsl. Neopr Dubbel 152mm 152,0 0,12 75,0 1,20 4, Ventsl. Neopr Dubbel 160mm 160,0 0,11 80,0 1,28 4, Ventsl. Neopr Dubbel 165mm 165,0 0,1 83,0 1,32 4, Ventsl. Neopr Dubbel 180mm , , Ventsl. Neopr Dubbel 203mm 203,0 0,07 101,0 1,65 4, Ventsl. Neopr Dubbel 229mm 229,0 0,06 125,0 1,90 4, Ventsl. Neopr Dubbel 254mm 254,0 0,05 150,0 2,14 4, Ventsl. Neopr Dubbel 305mm 305,0 0,03 210,0 2,58 4,00 20 LUNDGRENSKATALOGEN

21 Ventilationsslang för höga temperaturer SILIVENT S1 Röd silikonbelagd glasfiberväv med stålspiral. Slangen har låg vikt och tål hög temperatur. Väder- och åldringsbeständig. God resistens mot flertalet kemikalier. Axiellt ihoptryckbar. Transport av heta gaser och luft. Utmärkt i trånga utrymmen. -70 C C Artnr Benämning ID mm Gods tj mm Arb tryck MPa Böjn radie mm Vikt kg/m Lager längd m Silivent S1 Silikons 13mm 13,0 1,22 0,17 8,0 0,11 4, Silivent S1 Silikons 19mm 19,0 1,22 0,16 8,0 0,11 4, Silivent S1 Silikonsl 25mm , Silivent S1 Silikons 32mm 32,0 1,22 0,14 10,0 0,14 4, Silivent S1 Silikonsl 38mm , Silivent S1 Silikons 44mm 44,0 1,22 0,12 14,0 0,21 4, Silivent S1 Silikonsl 51mm , Silivent S1 Silikonsl 63mm , Silivent S1 Silikons 70mm 70,0 1,22 0,11 24,0 0,36 4, Silivent S1 Silikonsl 76mm , Silivent S1 Silikonsl 80mm , Silivent S1 Silikons 83mm 83,0 1,22 0,1 28,0 0,44 4, Silivent S1 Silikonsl 89mm , Silivent S1 Silikons 102mm , Silivent S1 Silikons 114mm 114,0 1,22 0,09 40,0 0,71 4, Silivent S1 Silikons 127mm , Silivent S1 Silikons 140mm , Silivent S1 Silikons 152mm , Silivent S1 Silikons 165mm 165,0 1,22 0,06 55,0 1,08 4, Silivent S1 Silikons 180mm , Silivent S1 Silikons 203mm , Silivent S1 Silikons 254mm , Silivent S1 Silikons 305mm 305,0 1,22 0,02 123,0 1,68 4,00 LUNDGRENSKATALOGEN 21

22 SILIVENT S2 Två lager silikonbelagd glasfiberväv med helinbäddad stålspiral. Slät insida, röd färg. Slangen har låg vikt och tål hög temperatur. Väder- och åldringsbeständig. God resistens mot fleratalet kemikalier. Axiellt ihoptryckbar. Transport av heta gaser och luft. Utmärkt i trånga utrymmen. -70 C C Artnr Benämning ID mm Gods tj mm Arb tryck MPa Böjn radie mm Vikt kg/m Lager längd m Silivent S2 Silikonsl 13mm Silivent S2 Silikonsl 19mm 19,0 1,22 0,28 15,0 0,19 4, Silivent S2 Silikonsl 25mm , Silivent S2 Silikonsl 32mm 32,0 1,22 0,28 16,0 0,26 4, Silivent S2 Silikonsl 38mm , Silivent S2 Silikonsl 44mm 44,0 1,22 0,26 21,0 0,34 4, Silivent S2 Silikonsl 51mm , Silivent S2 Silikonsl 57mm 57,0 1,22 0,25 28,0 0,43 4, Silivent S2 Silikonsl 60mm 60,0 1,22 0,24 31,0 0,47 4, Silivent S2 Silikonsl 63mm , Silivent S2 Silikonsl 70mm , Silivent S2 Silikonsl 76mm , Silivent S2 Silikonsl 83mm , Silivent S2 Silikonsl 89mm , Silivent S2 Silikonsl 102mm Silivent S2 Silikonsl 110mm 110,0 1,42 0,17 57,0 0,89 4, Silivent S2 Silikonsl 114mm 114,0 1,42 0,16 57,0 0,89 4, Silivent S2 Silikonsl 127mm Silivent S2 Silikonsl 140mm Silivent S2 Silikonsl 152mm Silivent S2 Silikonsl 165mm 165 1,63 0,01 58,00 1,19 4, Silivent S2 Silikonsl 180mm Silivent S2 Silikonsl 203mm , Silivent S2 Silikonsl 254mm 254,0 0, ,14 4, Silivent S2 Silikonsl 305mm 305,0 1,42 0,03 210,0 2,58 4,00 22 LUNDGRENSKATALOGEN

23 Ventilationsslang för höga temperaturer. SUPERFLEX CALOR Svart slang av TPE med slät insida och mycket flexibel. Helinbäddad stålspiral. Tål relativt höga temperaturer. Resistent mot de flesta kemikalier. Beständig mot olja, syror, sura baser, salter och alkohol. Utsugning av varm luft samt varma gaser. -25 C C Artnr Benämning ID mm Gods tj mm YD mm Böjn radie mm Vikt kg/m Vakuum MVP Lager längd m Superflex TPR A 40 mm , , Superflex TPR A 45 mm , , Superflex TPR A 51mm , , Superflex TPR A 60 mm , , Superflex TPR A 65 mm , , Superflex TPR A 76 mm , , Superflex TPR A 80 mm , , Superflex TPR A 90 mm , , Superflex TPR A 102 mm , , Superflex TPR A 120 mm , , Superflex TPR A 127 mm , , Superflex TPR A 152 mm , , Superflex TPR A 160 mm , , Superflex TPR A 203 mm , , Superflex TPR A 300 mm , , LUNDGRENSKATALOGEN 23

24 Rollflex ROLLFLEX AS Slangen kan böjas och fixeras i önskat läge. Diametern kan förändras genom vridning. Kan lätt kapas med kniv. R 10³ Ohm/m. Tillverkad av slagtålig polystyren. Färg svart. För utsugning av rök och lättare partiklar Special Andra färger kan erhållas. -10ºC till +70ºC Tillbehör Lämplig slangklämma: ABA Dimensioner mm Standardlängd 4 m Artnr Benämning ID mm Justerbar mellan 90 böj nödvändig längd mm 90 böj inre radie mm Rollflex antistat 32mm 4m Rollflex antistat 55mm 4m Rollflex antistat 75mm 4m Rollflex antistat 100mm 4m Rollflex antistat 125mm 4m Vikt kg/m 24 LUNDGRENSKATALOGEN

25 ROLLFLEX Slangen kan böjas och fixeras i önskat läge. Diametern kan förändras genom vridning. Kan lätt kapas med kniv. Tillverkad av slagtålig polystyren. Färg svart. För utsugning av rök och lättare partiklar. Special Andra färger kan erhållas. Finns i antistatiskt utförande. Artikel 197-9xxx -10ºC till +70ºC Tillbehör Lämplig slangklämma: ABA Dimensioner mm Standardlängd 4 m Artnr Benämning ID mm Justerbar mellan 90 böj nödvändig längd mm 90 böj inre radie mm Rollflex 32mm 4m , Rollflex 55mm 4m , Rollflex 75mm 4m , Rollflex 100mm 4m , Rollflex 125mm 4m ,75 Vikt kg/m LUNDGRENSKATALOGEN 25

26 Ventilationsslang VMP Konstrution och egenskaper Slangen har låg vikt och är svårantändlig enligt DIN 4101 B2. Kapas med kniv och avbitartång. Komprimerbar 1:3. Polyamidväv belagd med grå PVC-plast. Helinbäddad fjäderstålspiral. Överlappssömmarna är ihopsvetsade. Slät insida. Slangen används för svets- och rökgasutsug i verkstäder och industri. -15ºC till +85ºC Tillbehör Lämplig slangklämma: ABA Dimensioner mm Standardlängd 6 m Artnr Benämning ID mm Vikt kg/m Böjn radie mm Arbetstryck kpa vid 23 ±ºC Undertryck kpa vid 23 ±ºC VMP Ø51 x 6m , , VMP Ø63mm 6m , VMP Ø76mm 6m , , VMP Ø82mm 6m , , VMP Ø102mm 6m , , VMP Ø127mm 6m , , VMP Ø152mm 6m , , VMP Ø160mm 6m , , VMP Ø203mm 6m , , VMP Ø254mm 6m , , VMP Ø318mm 6m , ,4 30 Hoptr. längd i % av utdr längd 26 LUNDGRENSKATALOGEN

27 Torktumlarslang CNB PVC-plast med helinbäddad fjäderstålspiral. Överlappsömmarna är ihopsvetsade. Färg vit. Slangen har låg vikt, är axiellt ihoptryckbar, flamsäker och självslocknande. Slangen användes för utsugning av luft från dragskåp och torktumlare m.m. -10 C C Artnr Benämning ID mm Lager längd m Ventilationslang VMF 63mm 63,0 6, Ventilationslang VMF 76mm Ventilationslang VMF 82mm 82,0 6, Ventilationslang VMF 90mm 90,0 6, Ventilationslang VMF 102mm Ventilationslang VMF 127mm 127,0 6,0 Kanalljuddämpare VF/AL Utförande Aluminiumdämpare med ljuddämpande isolering. Ändstycke av aluminium. Ljuddämpare för bil-, båtvärmare, vakuumpumpar, kompressorer och industridammsugare. -25ºC till +50ºC Dimensioner mm Artnr Benämning Storlek YD mm ø B L1 L VF/AL Dämpare 50/500 50/ VF/AL Dämpare 70/500 70/ VF/AL Dämpare 75/500 75/ VF/AL Dämpare 80/500 80/ VF/AL Dämpare100/ / LUNDGRENSKATALOGEN 27

28 AKU-Komp Aku-Comp består av ett flexibelt, perforerat Compactrör inklätt i 25 mm miniralull. Ytterhölje på typ A består av slitstark, armerad aluminiumfilm och på typ P av grå polyetenplast. Ändarna är försedda med muffar för ett enkelt montage och tät anslutning. AKU-Comp typ A uppfyller kraven för svårantändligt material. Levereras komprimerad men skall dras ut till full längd för bästa ljudabsortion. Artnr Benämning ID mm Lager längd L L-80 AKU-COMP Kanalljuddämp. 80 mm 80 1,0m L-100 AKU-COMP Kanalljuddämp. 100 mm 100 1,0m L-125 AKU-COMP Kanalljuddämp. 125 mm 125 1,0m L-160 AKU-COMP Kanalljuddämp. 160 mm 160 1,0m L-250 AKU-COMP Kanalljuddämp. 250 mm 250 1,0m ALL-315 AKU-COMP Kanalljuddämp. 315 mm L-200 AKU-COMP Kanalljuddämp. 200 mm 200 1,0m L-80 AKU-COMP Kanalljuddämp. 80 mm 80 0,6m L-100 AKU-COMP Kanalljuddämp. 100 mm 100 0,6m L-125 AKU-COMP Kanalljuddämp. 125 mm 125 0,6m L-160 AKU-COMP Kanalljuddämp. 160 mm 160 0,6m L-200 AKU-COMP Kanalljuddämp. 200 mm 200 0,6m L-250 AKU-COMP Kanalljuddämp. 250 mm 250 0,6m ALL-315 AKU-COMP Kanalljuddämp. 315 mm 315 0,6m L-100 AKU-COMP Kanalljuddämp. 100 mm 100 1,2m L-125 AKU-COMP Kanalljuddämp. 125 mm 125 1,2m L-160 AKU-COMP Kanalljuddämp. 160 mm 160 1,2m L-200 AKU-COMP Kanalljuddämp. 200 mm 200 1,2m L-250 AKU-COMP Kanalljuddämp. 250 mm 250 1,2m 28 LUNDGRENSKATALOGEN

29 Anslutningsdon Stumpen Ett lager aluminiumband som korrugeras och falsas ihop, med fabriksmonterade ändstycken. Utdragbar 4 ggr dess ihoptryckta längd. Lätt att efterjustera. Obrännbar Typgodkännande nr: 4151/86. Lagerlängd 1,0m finns även i 1,5m mot beställning Anslutning mellan ventilationskanal och luftdon. Upp till +200gr Artnr Benämning ID mm Lager längd L-80 Anslutn.don Stumpen 80 mm1,0 80 1,0m L-100 Anslutn.don Drasuten100 mm1, ,0m L-125 Anslutn.don Drasuten125 mm1, ,0m L-160 Anslutn.don Drasuten160 mm1, ,0m L-200 Anslutn.don Drasuten200 mm1, ,0m L-250 Anslutn.don Drasuten250 mm1, ,0m L-315 Anslutn.don Drasuten315 mm1, ,0m L-80 Anslutn.don Stumpen 80 mm 1,5 80 1,5m L-100 Anslutn.don Stumpen 100 mm 1, ,5m L-125 Anslutn.don Stumpen 125 mm 1, ,5m L-160 Anslutn.don Stumpen 160 mm 1, ,5m L-200 Anslutn.don Stumpen 200 mm 1, ,5m L-250 Anslutn.don Stumpen 250 mm 1, ,5m L-315 Anslutn.don Stumpen 315 mm 1, ,5m L-100 LUNDGRENSKATALOGEN 29

30 Wester compact UTDRAGBART VENTILATIONSRÖR Röret är tillverkat av korrugerat, hopfalsat aluminiumband och kan lätt dras ut och böjas. Compact-röret är främst avsett att användas som anslutning mellan don och ventilationskanal. Typgodkänt enl. TG-bevis nr 4151/86. Max +200 C Eftertext Standardlängd: 0,6 m utdragbar till 3,0 m Artnr Benämning ID mm Böjn radie mm Vikt kg/m Längd m Förp st Wester Compact 80mm L= 3m Wester Compact 100mm L= 3m Wester Compact 125mm L= 3m Wester Compact 160mm L= 3m Wester Compact 200mm L= 3m , Wester Compact 250mm L= 3m Wester Compact 315mm L= 3m LUNDGRENSKATALOGEN

31 Defroster - varmluftslang WESTAFLEX APK Speciellt lätt och böjlig ventilationsslang. Svårantändlig. Innerskikt: Aluminiumfolie Mellanskikt: Impregnerat papper Ytterskikt: PVC-folie. Avsedd att leda varm och kall luft i bilar, båtar, husvagnar m.m. -20 C C Artnr Benämning ID mm Gods tj mm YD mm Vikt kg/m Lager längd m Westaflex typ APK 32mm Westaflex typ APK 35mm , Westaflex typ APK 40mm Westaflex typ APK 45mm Westaflex typ APK 50mm Westaflex typ APK 52mm Westaflex typ APK 55mm Westaflex typ APK 60mm Westaflex typ APK 65mm Westaflex typ APK 70mm , Westaflex typ APK 75mm Westaflex typ APK 80mm Westaflex typ APK 90mm , Westaflex typ APK 100mm Westaflex typ APK 120mm LUNDGRENSKATALOGEN 31

32 WESTAFLEX AA Lätt och böjlig ventilationsslang. Obrännbar enl. Din Norm Innerskikt och ytterskikt av aluminiumfolie.finns även förpackade i L=0,5m alt 1,0m Distributions av luft med höga temperaturer. -40 C C Artnr Benämning ID mm Gods tj mm YD mm Vikt kg/m Lager längd m Westaflex typ AA 30mm 30,0 3,5 37,0 0, Westaflex typ AA 32mm 32,0 2,5 37,0 0, Westaflex typ AA 35mm 35,0 2,5 40,0 0, Westaflex typ AA 40mm 40,0 2,5 45,0 0, Westaflex typ AA 45mm 45,0 2,5 50,0 0, Westaflex typ AA 50mm 50,0 2,5 55,0 0, Westaflex typ AA 52mm 52,0 2,5 57,0 0, Westaflex typ AA 55mm 55,0 2,5 60,0 0, Westaflex typ AA 60mm 60,0 2,5 65,0 0, Westaflex typ AA 65.8mm 65,8 2,5 70,8 0, Westaflex typ AA 70.6mm 70,0 2,5 75,0 0, Westaflex typ AA 75mm 75,0 2,5 80,0 0, Westaflex typ AA 80mm 80,0 2,5 85,0 0, Westaflex typ AA 90mm 90,0 2,5 95,5 0, Westaflex typ AA 120mm 120,0 3,0 126,0 0, Förvärmarslang AA 40mm L=0.5M 40,0 2,5 45,0 0,15 0, Förvärmarslang AA 40mm L=1.0M 40,0 2,5 45,0 0,15 1, Förvärmarslang AA 45mm L=0.5M 45,0 2,5 50,0 0,17 0, Förvärmarslang AA 45mm L=1.0M 45,0 2,5 50,0 0,17 1, Förvärmarslang AA 50mm L=0.5M 50,0 2,5 55,0 0,19 0, Förvärmarslang AA 50mm L=1.0M 50,0 2,5 55,0 0,19 1, Förvärmarslang AA 52mm L=0,5 m 52,0 2,5 57,0 0,20 0, Förvärmarslang AA 52mm L=1.0M 52,0 2,5 57,0 0,20 1, Förvärmarslang AA 55mm L=0.5M 55,0 2,5 60,0 0,21 0, Förvärmarslang AA 55mm L=1.0M 55,0 2,5 60,0 0,21 1, Förvärmarslang AA 60mm L=0.5M 60,0 2,5 65,0 0,23 0, Förvärmarslang AA 60mm L=1.0M 60,0 2,5 65,0 0,23 1,0 32 LUNDGRENSKATALOGEN

33 WESTAFLEX PAP Innerskikt och ytterskikt av papper, mellanskikt av aluminiumfolie. Defrosterslang i fordon och båtar. -40 C C Artnr Benämning ID mm Gods tj mm YD mm Vikt kg/m Lager längd m Westaflex typ PAP 35mm 35,0 2,5 40 0, Westaflex typ PAP 40mm 40 2,5 45 0, Westaflex typ PAP 45mm 45 2,5 50 0, Westaflex typ PAP 50mm 50 2,5 55 0, Westaflex typ PAP 52mm 52 2,5 57 0, Westaflex typ PAP 55mm 55 2,5 60 0, Westaflex typ PAP 60mm 60 2,5 65 0,27 20 Rökgasslang INOX-E Ett lager syrafast stålband som korrugeras och falsas ihop. Låg vikt och böjbart. Brandklass: typgodkänd enl. SBN 44. Kondensrör för skorstenar C Artnr Benämning ID mm Lager längd m Rökgasslang Inox E 22 mm Rökgasslang Inox E 28 mm Rökgasslang Inox E 30 mm 30,0 10, Rökgasslang Inox E 32 mm Rökgasslang Inox E 42 mm Rökgasslang Inox E 43 mm Rökgasslang Inox E 45 mm Rökgasslang Inox E 50 mm/ Rökgasslang Inox E 60 mm Rökgasslang Inox E 63 mm LUNDGRENSKATALOGEN 33

34 Isolerstrumpa PE 30 Mineralullsmatta med ytterhölje av PE-plast. Diffusionstät, böjlig, svårantändlig. Tjocklek 30 mm.värmeledningsförmågan är det för Statens Planverk godkända värdet för praktisk tillämpning. Isolerstrumpa för ventilationskanaler, med krav på kondensskydd och /eller termisk isolering. -20 C C Artnr Benämning ID mm YD mm Lager längd m Isolering PE mm 4m Isolering PE mm 4m Isolering PE mm 4m LUNDGRENSKATALOGEN

35 Vacuflex VENTILATIONSLANG PVC Vacuflex är av svart PVC och byggd på en stomme av spiraliserad plastöverdragen ståltråd som skydd mot korrudering. Ståltråden kan användas för avledning av statisk elektricitet. De mindre dimensionerna har spiral av plast. Slang för utsugning av svetsrök, rökgas och andra ångor i verkstäder, plastindustrier, färgindustrier m.m. Kan även användas som defroster- och ventilationsslang i bilar. För såväl över- som undertryck. Färg:svart -10 C C Artnr Benämning ID mm Gods tj mm Arb tryck MPa Spr tryck MPa Böjn radie mm Vikt kg/m Plast/Stål tråd mm Lager längd m Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm Vacuflex T mm LUNDGRENSKATALOGEN 35

36 Polyuretanslang med spiral POLYURETANSLANG Ytterst lätt och flexibel slang med god slitstyrka, tillverkad i polyuretan förstärkt med stålspiral. Motståndskraftig mot de flesta gaser, oljor, fetter samt drivmedel. Färg: Transparent Utsugningsslang för slitande material som t.ex. spån, granulat, små partiklar, slitande damm m.m. Kan även användas som ventilationslang. Strömningsriktningen märkt på slangen med pil. -40 C C Temporärt upp till +125 C Artnr Benämning ID mm Gods tj mm Övertryck vid +23C Mpa +-2C Undertryck vid +23 C MPa +-2C Böjn radie mm Vikt kg/m Polyuretanslang mm 50 0,6 0,0615 0, , Polyuretanslang mm 63 0,6 0,0490 0, , Polyuretanslang mm 76 0,6 0,0410 0, , Polyuretanslang mm 80 0,6 0,0385 0, , Polyuretanslang mm 90 0,6 0,0355 0, , Polyuretanslang mm 102 0,6 0,0305 0, , Polyuretanslang mm 127 0,6 0,0245 0, , Polyuretanslang mm 152 0,6 0,0205 0, , Polyuretanslang mm 160 0,6 0,0195 0, , Polyuretanslang mm 70 0,6 0,0440 0, , Polyuretanslang mm 180 0,6 0,0175 0, , Polyuretanslang mm 203 0,6 0,0155 0, , Polyuretanslang mm 254 0,6 0,0120 0, , Polyuretanslang mm 305 0,6 0,0100 0, ,15 10 Lager längd m 36 LUNDGRENSKATALOGEN

37 POLYURETANSLANG 1972 Konstrution och egenskaper Slangen är flexibel och slitstark. Den har god beständighet mot oljor, lösningsmedel och bensinångor. Kapas med kniv och avbitartång. Hydrolys och mikrobiologisk resistent. Transparent polyuretanslang med helinbäddad stålspiral. Transport av slitande partiklar såsom spån, flis, granulat och pellets. Livsmedelsgodkänd Temeraturområde -40º till * 90ºC Temporärt +125ºC Tillbehör Lämplig slangklämma: Artnr Benämning ID mm Gods tj mm Övertryck vid +23C Bar +-2C Undertryck vid +23 C Bar +-2C Vikt kg/m Lager längd m PU-Slang Airduc 350 MHF 38 mm 38 0,7 1,485 0,410 0,31 10/ PU-Slang Airduc 350 MHF 40 mm 40 0,7 1,140 0,395 0,33 10/ PU-Slang Airduc 350 MHF 63 mm 65 0,7 0,850 0,240 0,52 10/ PU-Slang Airduc 350 MHF 75 mm 75 0,7 0,760 0,185 0,59 10/ PU-Slang Airduc 350 MHF 82 mm 80 0,7 0,715 0,165 0,64 10/ PU-Slang Airduc 350 MHF 90 mm 90 0,7 0,635 0,145 0,72 10/ PU-Slang Airduc 350 MHF 102 mm 102 0,7 0,560 0,115 0,81 10/ PU-Slang Airduc 350 MHF 110 mm 110 0,7 0,520 0,105 0,87 10/ PU-Slang Airduc 350 MHF 127 mm 127 0,7 0,450 0,080 0,99 10/ PU-Slang Airduc 350 MHF 140 mm 140 0,7 0,410 0,080 1,09 10/ PU-Slang Airduc 350 MHF 152mm 150 0,7 0,380 0,075 1,40 10/ PU-Slang Airduc 350 MHF 160 mm 160 0,7 0,355 0,065 1,50 10/ PU-Slang Airduc 350 MHF 175 mm 175 0,7 0,325 0,050 1,63 10/ PU-Slang Airduc 350 MHF 180 mm 180 0,7 0,320 0,050 1,67 10/ PU-Slang Airduc 350 MHF 203 mm 203 0,7 0,280 0,050 1,88 10/ PU-Slang Airduc 350 MHF 225 mm 225 0,7 0,255 0,035 2,08 10/ PU-Slang Airduc 350 MHF 254 mm 250 0,7 0,230 0,020 2,31 10/ PU-Slang Airduc 350 MHF 300 mm 300 0,7 0,190 0,020 2, PU-Slang Airduc 350 MHF 315 mm 315 0,7 0,180 0,015 2, PU-Slang Airduc 350 MHF 350 mm 350 0,7 0,165 0,015 3, PU-Slang Airduc 350 MHF 400 mm 400 0,7 0,145 0,010 4,17 10 LUNDGRENSKATALOGEN 37

38 POLYURETANSLANG Slangen är lätt, slitstark, i relation till sin slitstyrka, extremt flexibel. Den har god beständighet mot oljor och lösningsmedel. Kapas lätt med kniv och avbitartång. Transpatent polyureslang med helinbäddad stålspiral Special kan specialtillverkas för resistens mot hydrolys och mikroorganismer eller erhållas i antistatiskt utförande. Slang för oljedimma. Även lämplig för transport av slitande partiklar såsom spån, flis, granulat och pellets. -40ºC till +100ºC Tillbehör Lämplig slangklämma: Dimensioner mm Standardlängd 6 m. Ken erhållas i 10 m. Artnr Benämning ID mm Gods tj mm Övertryck vid +23C Mpa +- 2C Undertryck vid +23 C MPa +-2C Vikt kg/m Polyuretanslang mm 6m 40 0,4 0,0590 0,0250 0, Polyuretanslang mm 6m 51 0,4 0,0485 0,0216 0, Polyuretanslang mm 6m 60 0,4 0,0410 0,0171 0, Polyuretanslang mm 6m 63 0,4 0,0390 0,0150 0, Polyuretanslang mm 6m 70 0,4 0,0350 0,0126 0, Polyuretanslang mm 6m 76 0,4 0,0325 0,0117 0, Polyuretanslang mm 6m 102 0,4 0,0245 0,0078 0, Polyuretanslang mm 6m 127 0,4 0,0195 0,0050 0, Polyuretanslang mm 6m 140 0,4 0,0175 0,0050 0, Polyuretanslang mm 6m 160 0,4 0,0155 0,0043 0, Polyuretanslang mm 6m 180 0,4 0,0135 0,0033 0, Polyuretanslang mm 6m 203 0,4 0,0120 0,0033 1, Polyuretanslang mm 6m 228 0,4 0,0110 0,0023 1, Polyuretanslang mm 6m 254 0,4 0,0098 0,0014 1, Polyuretanslang mm 6 m 305 0,4 0,0080 0,0011 1,73 6 Lager längd m 38 LUNDGRENSKATALOGEN
