1 FATVÄRMARE Innehållsförteckning FATVÄRMARE I SILIKON..3-4 VÄRMEMANSCHETT FÖR FAT HÖGTEMPERATURVÄRMARE BOTTENVÄRMARE ISOLERHUVA MANTELVÄRMARE INDUKTIONSVÄRMARE Ex STANDARD FATVÄRMARE IHP International Heating Products AB Sida 1 av 16

2 FATVÄRMARE I SILIKON Fatvärmare i silikon Klassning IP40 Termostat C eller C Dubbelisolerad konstruktion Standardstorlekar 25, 50, 105 och 200 liter Fukt och kemikaliebeständiga Enkel montering med fjäderbelastat fäste 2 meter anslutningskabel Kundanpassade utförande med egen logotyp Användningsområden Fatvärmare är den idealiska lösningen för uppvärmning av ämnen som förvaras i stålfat. Värmaren minskar ämnets viskositet, såsom på tvål, fetter, livsmedel, lacker, kemikalier och olika gaser m.m. Ämnet kan nu pumpas ur fatet eller hälls med lätthet. Våra fatvärmare är id-märkta och har full spårbarhet från produktion. Vi kan kundanpassa fatvärmarna och märka dessa med er egen märkning samt logotyp. Konstruktion Våra fatvärmare är effektiva och enkla. De levereras med antingen inbyggd kapillärtermostat som är justerbar från 0 till 120 C eller med elektronisk termostat. Då justerbar mellan 0 till 180 C vilket ger en exakt och jämn uppvärmning. Termostaten styr ut spänningen till de PTFE belagda motståndsledningar. Dessa ledningar är tvärgående i hela fatvärmaren vilket ger en mycket hög flexibilitet samt motverkar de fysiska påfrestningar orsakad av termisk expansion under drift. Fatvärmarens jämna värmespridning eliminerar hot spots och förhindrar därmed skador på känsliga material som socker, glukos och choklad m.m. Värmaren monteras runt fatet och spänns med ett fjäderbelastat fäste vilket ger en snabb och enkel installation. IHP International Heating Products AB Sida 2 av 16

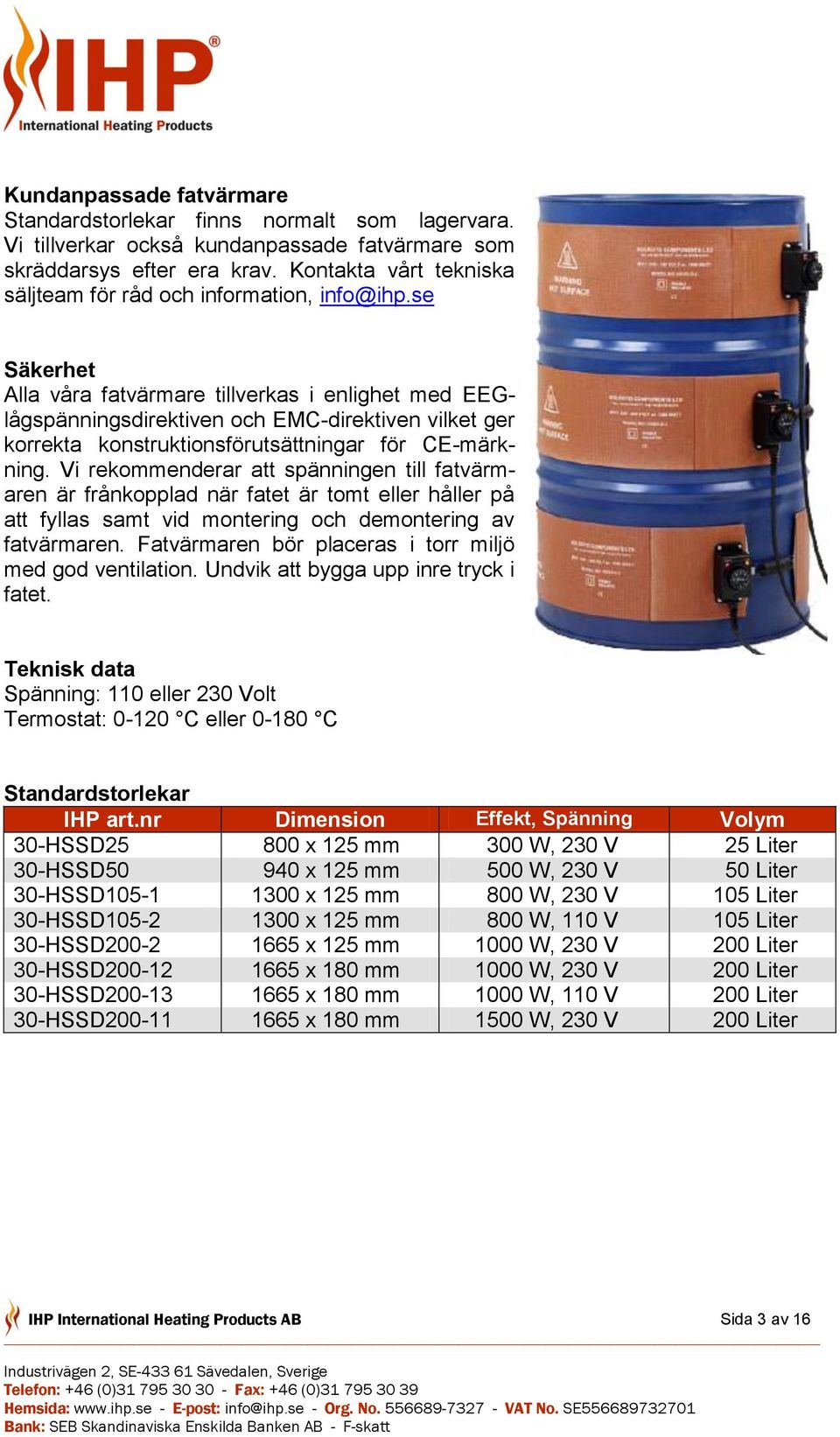

3 Kundanpassade fatvärmare Standardstorlekar finns normalt som lagervara. Vi tillverkar också kundanpassade fatvärmare som skräddarsys efter era krav. Kontakta vårt tekniska säljteam för råd och information, Säkerhet Alla våra fatvärmare tillverkas i enlighet med EEGlågspänningsdirektiven och EMC-direktiven vilket ger korrekta konstruktionsförutsättningar för CE-märkning. Vi rekommenderar att spänningen till fatvärmaren är frånkopplad när fatet är tomt eller håller på att fyllas samt vid montering och demontering av fatvärmaren. Fatvärmaren bör placeras i torr miljö med god ventilation. Undvik att bygga upp inre tryck i fatet. Teknisk data Spänning: 110 eller 230 Volt Termostat: C eller C Standardstorlekar IHP art.nr Dimension Effekt, Spänning Volym 30-HSSD x 125 mm 300 W, 230 V 25 Liter 30-HSSD x 125 mm 500 W, 230 V 50 Liter 30-HSSD x 125 mm 800 W, 230 V 105 Liter 30-HSSD x 125 mm 800 W, 110 V 105 Liter 30-HSSD x 125 mm 1000 W, 230 V 200 Liter 30-HSSD x 180 mm 1000 W, 230 V 200 Liter 30-HSSD x 180 mm 1000 W, 110 V 200 Liter 30-HSSD x 180 mm 1500 W, 230 V 200 Liter IHP International Heating Products AB Sida 3 av 16

4 VÄRMEMANSCHETTER FÖR FAT Värmemanschett av teflon / polyester Dubbel isolerad IP40 kapsling Termostat 0-40 C eller 0-90 C Värmeisolerad Standardstorlekar 25, 50, 105 och 200 liter Justerbara spännen för snabb montering 4 meter anslutningskabel Kundanpassade utförande med egen logotyp Användningsområden IHPs Värmemanschetter är ett effektivt sätt att värma ämnen i fat av plast eller metall där ämnet är känsligt för snabb upphettning. Våra värmemanschetter är idealiska för uppvärmning av en mängd olika produkter så som fetter, oljor och olika livsmedelsprodukter. Värmemanschetterna används över hela världen i en mängd olika industrier, allt från läkemedelsindustri till kemisk industri, kosmetisk tillverkning och livsmedelsindustri. Konstruktion Våra värmemanschetter är tillverkade av teflon/polyester. Ett lättviktsmaterial som är mycket tåligt. De är försedda med justerbara spännen för snabb montering. Temperaturen regleras med inbyggd termostat som ger max 90 C vid användning på plastfat. Värmemanschetter för användning på stålfat konstrueras med högre effekt och termostat med högre temperaturområde, 0 till 120 C. Alla värmemanschetter levereras med en 4 meter lång anslutningskabel och en kapillärtermostat från 0 till 40 C eller 0 till 90 C. IHP International Heating Products AB Sida 4 av 16

5 Kundanpassade värmemanschetter IHP har möjlighet att tillverka ett brett utbud av kundanpassade storlekar. Högre effekt är också möjlig till stålfat. Kontakta vår försäljningsavdelning för råd och information, Säkerhet Alla våra värmemanschetter tillverkas i enlighet med EEG-lågspänningsdirektiven och EMC-direktiven vilket ger korrekta konstruktionsförutsättningar för CE-märkning. Vi rekommenderar att spänningen till fatvärmaren är frånkopplad när fatet är tomt eller håller på att fyllas samt vid montering och demontering av värmemanschetten. Värmemanschetter bör placeras på fat i torr miljö med god ventilation. Undvik att bygga upp inre tryck i fatet. Teknisk Data Spänning: 110 eller 230 Volt Termostat: 0-40 C eller 0-90 C Standardstorlekar IHP art.nr Dimension Effekt, Spänning Volym 30-HISD x 400 mm 200 W, 230 V 25 Liter 30-HISD x 400 mm 200 W, 110 V 25 Liter 30-HISD x 460 mm 250 W, 230 V 50 Liter 30-HISD x 460 mm 250 W, 110 V 50 Liter 30-HISD x 370 mm 400 W, 230 V 105 Liter 30-HISD x 370 mm 400 W, 110 V 105 Liter 30-HISD x 450 mm 450 W, 230 V 200 Liter 30-HISD x 450 mm 450 W, 110 V 200 Liter 30-HISD x 800 mm 1200 W, 230 V 200 Liter 30-HISD x 800 mm 1200 W, 110 V 200 Liter IHP International Heating Products AB Sida 5 av 16

6 HÖGTEMPERATURVÄRMARE Isolerad värmemanschett Dubbel isolerad konstruktion Klassning IP40 Termostat C Standardstorlekar 25, 50, 105 och 200 liter Justerbara spännen för snabb montering 4 meter anslutningskabel Kundanpassade utförande med egen logotyp Användningsområden Högtemperaturvärmare kan arbeta med höga temperaturer upp till 220 C. Det finns fyra standardstorlekar 25, 50, 105 samt 200 liters som är den vanligaste storleken. Den interna isoleringen på värmarna garanterar optimal verkningsgrad. Högtemperaturvärmare är skärskilt utformade för smältning eller för att minska viskositeten på ämnen som kräver högre effekt än vad som kan uppnås med andra typer. Konstruktion Det dubbelisolerade värmeelementet är insytt i en jacka av silikonbelagd glasfiberväv. Värmaren har snabbkopplingsspännen för enkel installation och borttagning. Samtliga högtemperaturvärmare levereras med 4 meter anslutningskabel och styrs via en justerbar termostat mellan 20 till 220 C. IHP International Heating Products AB Sida 6 av 16

7 Kundanpassade högtemperaturvärmare IHP har möjlighet att tillverka ett brett utbud av kundanpassade storlekar. Högre effekt är också möjlig till stålfat. Kontakta vår försäljningsavdelning för råd och information, Säkerhet Alla våra högtemperaturvärmare tillverkas i enlighet med EEG-lågspänningsdirektiven och EMC-direktiven vilket ger korrekta konstruktionsförutsättningar för CEmärkning. Vi rekommenderar att spänningen till värmaren är frånkopplad när fatet är tomt eller håller på att fyllas samt vid montering och demontering av värmaren. Högtemperaturvärmare bör placeras i torr miljö med god ventilation. Undvik att bygga upp inre tryck i fatet. Teknisk data Spänning: 110 eller 230 Volt Termostat: C Standardstorlekar IHP art.nr Dimension Effekt, Spänning Volym 30-HTSD x 400 mm 380 W, 230 V 25 Liter 30-HTSD x 400 mm 380 W, 110 V 25 Liter 30-HTSD x 460 mm 450 W, 230 V 50 Liter 30-HTSD x 460 mm 450 W, 110 V 50 Liter 30-HTSD x 370 mm 700 W, 230 V 105 Liter 30-HTSD x 370 mm 700 W, 110 V 105 Liter 30-HTSD x 800 mm 1250 W, 230 V 200 Liter 30-HTSD x 800 mm 1250 W, 110 V 200 Liter IHP International Heating Products AB Sida 7 av 16

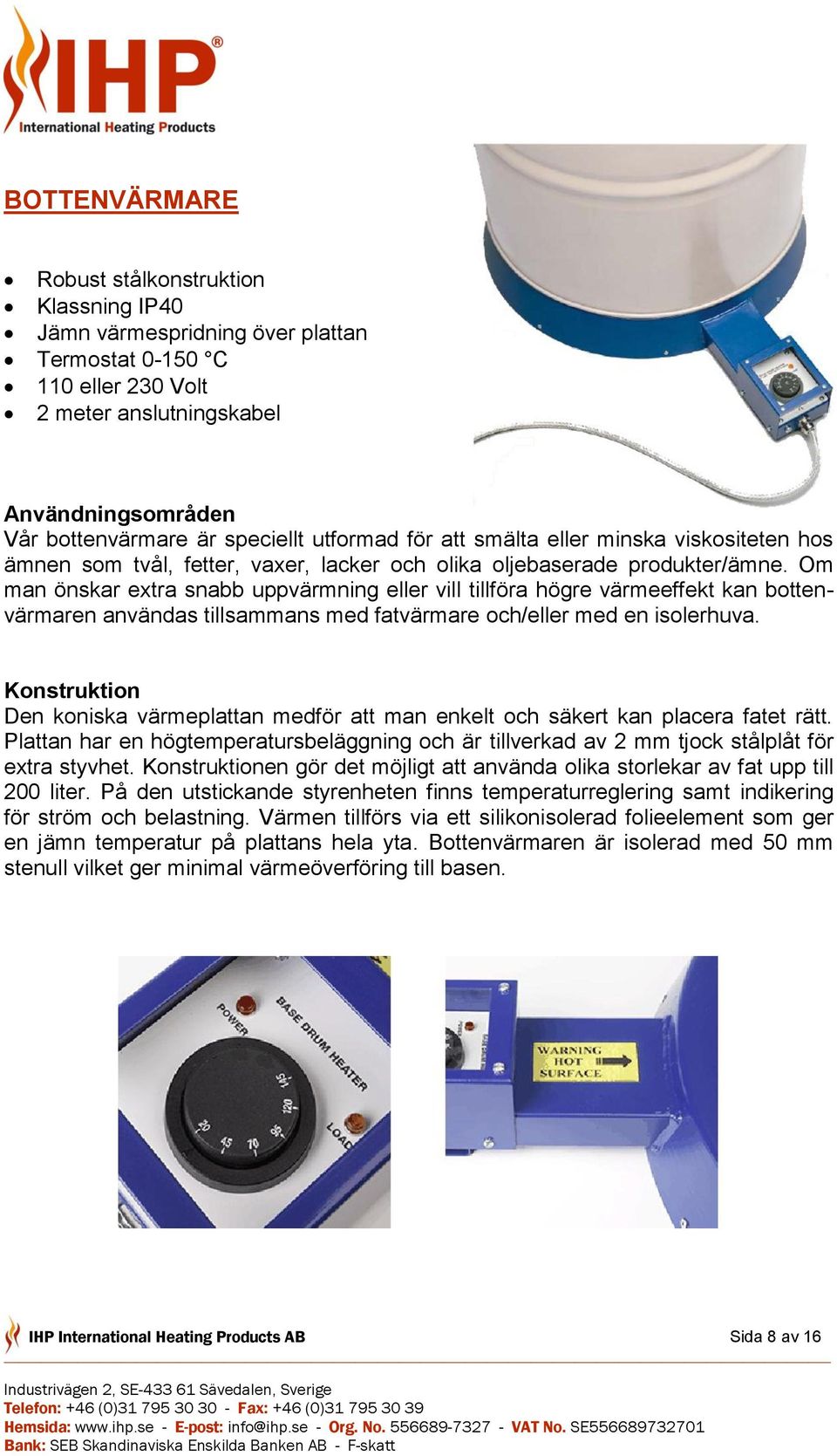

8 BOTTENVÄRMARE Robust stålkonstruktion Klassning IP40 Jämn värmespridning över plattan Termostat C 110 eller 230 Volt 2 meter anslutningskabel Användningsområden Vår bottenvärmare är speciellt utformad för att smälta eller minska viskositeten hos ämnen som tvål, fetter, vaxer, lacker och olika oljebaserade produkter/ämne. Om man önskar extra snabb uppvärmning eller vill tillföra högre värmeeffekt kan bottenvärmaren användas tillsammans med fatvärmare och/eller med en isolerhuva. Konstruktion Den koniska värmeplattan medför att man enkelt och säkert kan placera fatet rätt. Plattan har en högtemperatursbeläggning och är tillverkad av 2 mm tjock stålplåt för extra styvhet. Konstruktionen gör det möjligt att använda olika storlekar av fat upp till 200 liter. På den utstickande styrenheten finns temperaturreglering samt indikering för ström och belastning. Värmen tillförs via ett silikonisolerad folieelement som ger en jämn temperatur på plattans hela yta. Bottenvärmaren är isolerad med 50 mm stenull vilket ger minimal värmeöverföring till basen. IHP International Heating Products AB Sida 8 av 16

9 Säkerhet Alla bottenvärmare tillverkas i enlighet med EEG-lågspänningsdirektiven och EMCdirektiven vilket ger korrekta konstruktionsförutsättningar för CE-märkning. Vi rekommenderar att spänningen till värmaren är frånkopplad när fatet är tomt eller håller på att fyllas samt vid montering och demontering av värmaren. Bottenvärmaren bör placeras i torr miljö med god ventilation. Undvik att bygga upp inre tryck i fatet. Teknisk data Spänning / Effekt: 110 eller 230 V / 900 W Temperaturområde (reglerbar): C Anslutning: Värmeplattan: Styrenhet: Yttermått: 2 meter anslutningskabel Höjd: 70 mm Diameter topp: 550 mm Bas: 600 mm Utstickande: 280 mm Längd: 880 mm Bredd: 600 mm Höjd: 105 mm Standard IHP art.nr Effekt, Spänning Volym 30-HBD W, 230 V 200 Liter 30-HBD W, 110 V 200 Liter IHP International Heating Products AB Sida 9 av 16

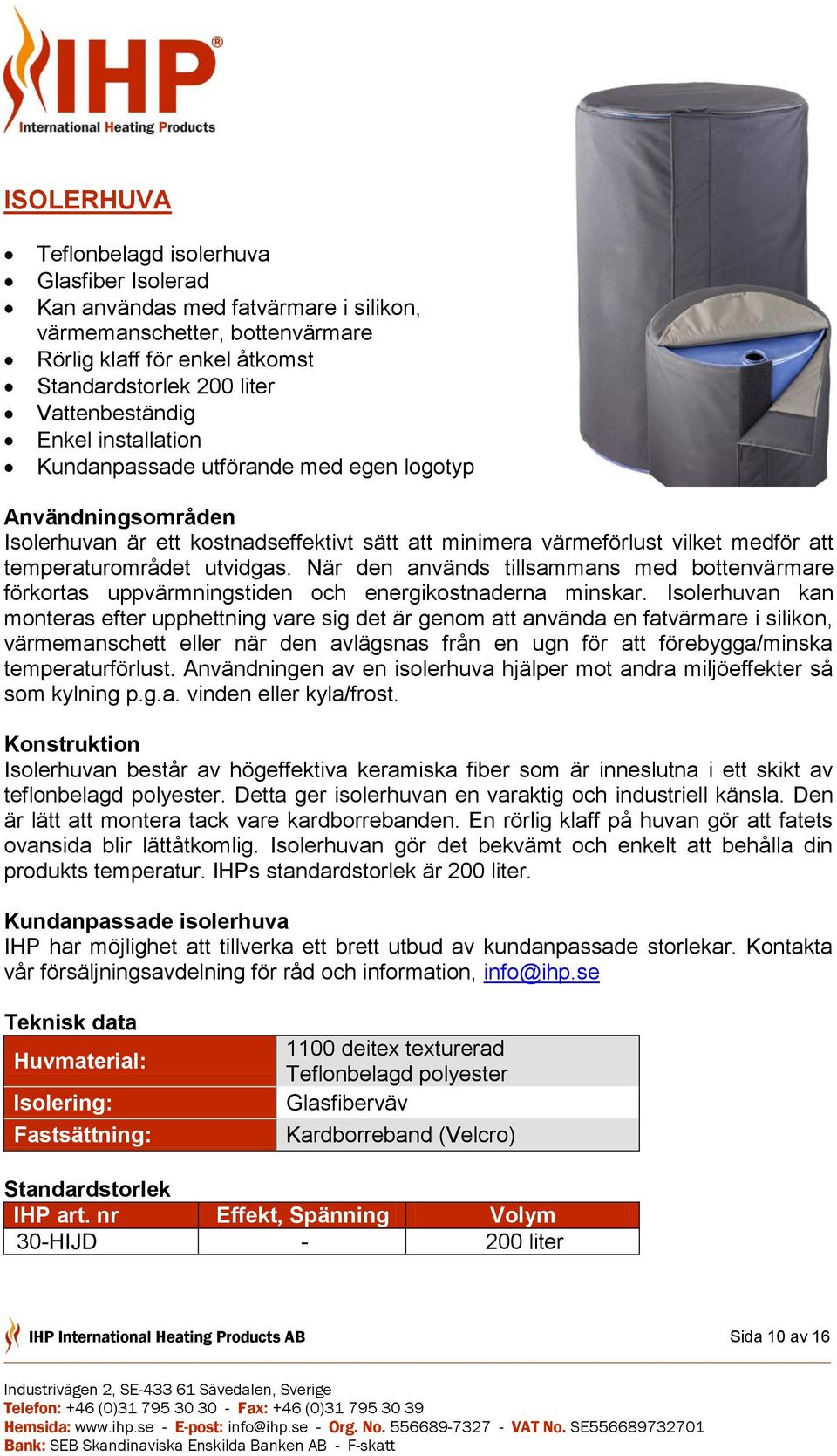

10 ISOLERHUVA Teflonbelagd isolerhuva Glasfiber Isolerad Kan användas med fatvärmare i silikon, värmemanschetter, bottenvärmare Rörlig klaff för enkel åtkomst Standardstorlek 200 liter Vattenbeständig Enkel installation Kundanpassade utförande med egen logotyp Användningsområden Isolerhuvan är ett kostnadseffektivt sätt att minimera värmeförlust vilket medför att temperaturområdet utvidgas. När den används tillsammans med bottenvärmare förkortas uppvärmningstiden och energikostnaderna minskar. Isolerhuvan kan monteras efter upphettning vare sig det är genom att använda en fatvärmare i silikon, värmemanschett eller när den avlägsnas från en ugn för att förebygga/minska temperaturförlust. Användningen av en isolerhuva hjälper mot andra miljöeffekter så som kylning p.g.a. vinden eller kyla/frost. Konstruktion Isolerhuvan består av högeffektiva keramiska fiber som är inneslutna i ett skikt av teflonbelagd polyester. Detta ger isolerhuvan en varaktig och industriell känsla. Den är lätt att montera tack vare kardborrebanden. En rörlig klaff på huvan gör att fatets ovansida blir lättåtkomlig. Isolerhuvan gör det bekvämt och enkelt att behålla din produkts temperatur. IHPs standardstorlek är 200 liter. Kundanpassade isolerhuva IHP har möjlighet att tillverka ett brett utbud av kundanpassade storlekar. Kontakta vår försäljningsavdelning för råd och information, info@ihp.se Teknisk data Huvmaterial: Isolering: Fastsättning: 1100 deitex texturerad Teflonbelagd polyester Glasfiberväv Kardborreband (Velcro) Standardstorlek IHP art. nr Effekt, Spänning Volym 30-HIJD liter IHP International Heating Products AB Sida 10 av 16

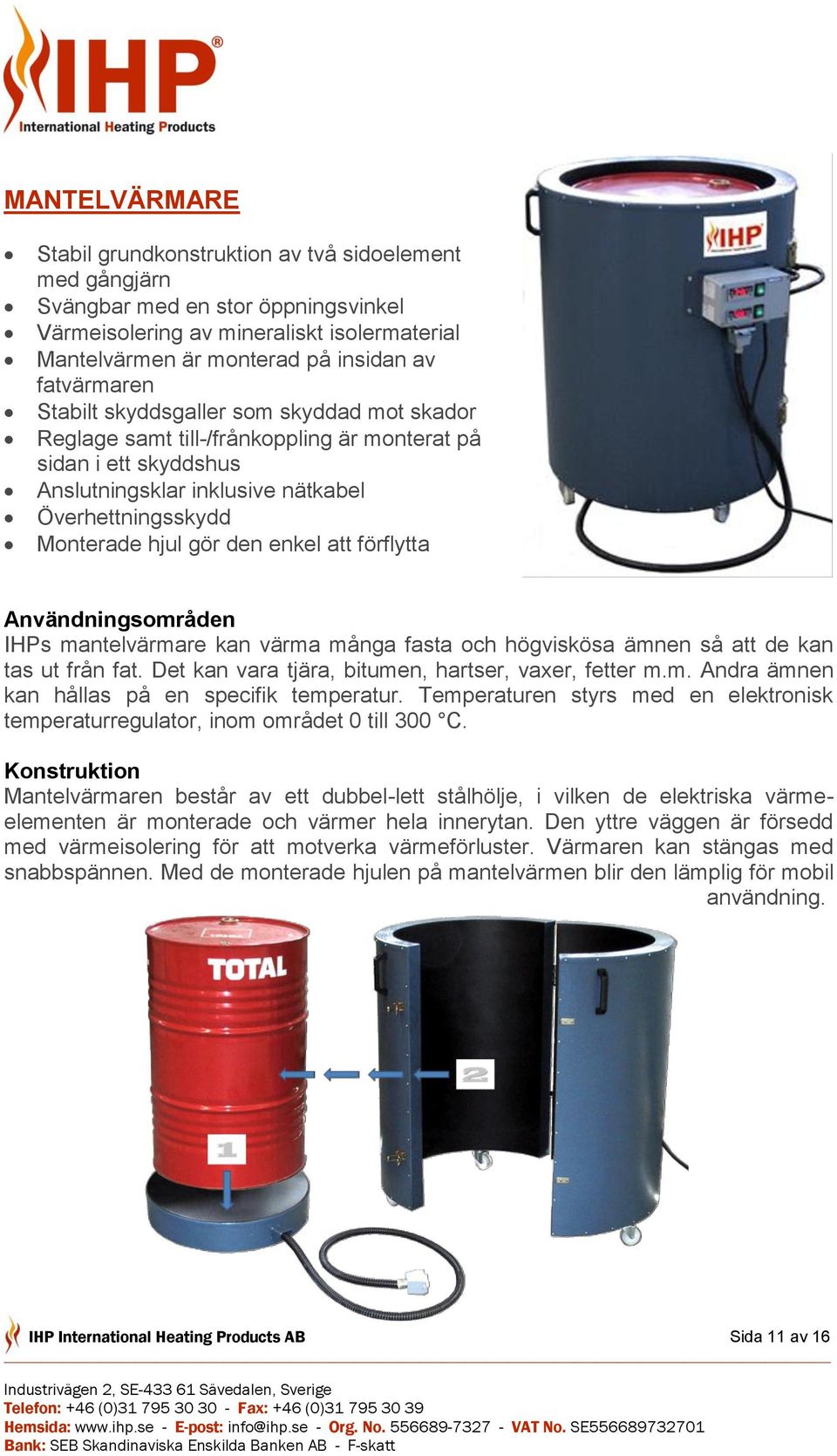

11 MANTELVÄRMARE Stabil grundkonstruktion av två sidoelement med gångjärn Svängbar med en stor öppningsvinkel Värmeisolering av mineraliskt isolermaterial Mantelvärmen är monterad på insidan av fatvärmaren Stabilt skyddsgaller som skyddad mot skador Reglage samt till-/frånkoppling är monterat på sidan i ett skyddshus Anslutningsklar inklusive nätkabel Överhettningsskydd Monterade hjul gör den enkel att förflytta Användningsområden IHPs mantelvärmare kan värma många fasta och högviskösa ämnen så att de kan tas ut från fat. Det kan vara tjära, bitumen, hartser, vaxer, fetter m.m. Andra ämnen kan hållas på en specifik temperatur. Temperaturen styrs med en elektronisk temperaturregulator, inom området 0 till 300 C. Konstruktion Mantelvärmaren består av ett dubbel-lett stålhölje, i vilken de elektriska värmeelementen är monterade och värmer hela innerytan. Den yttre väggen är försedd med värmeisolering för att motverka värmeförluster. Värmaren kan stängas med snabbspännen. Med de monterade hjulen på mantelvärmen blir den lämplig för mobil användning. IHP International Heating Products AB Sida 11 av 16

12 Säkerhet Mantelvärmarens utsida förblir på en låg temperatur för att möjliggöra säker hantering av värmaren även med bara händer. Teknisk data Spänning / Effekt: Effekt: Strömförsörjningskabel: Styrenhet: 400 V (3-fas) / N / Jord 4000 W 3,0 m med 5-pol. CEE-plug / 16 A Digital elektroniskregulator Temperaturområde (reglerbar): C Skyddsklass: I Skyddskapsling: IP54 Höjd: 980 mm Yttermått: Inner diameter: 650 mm Ytter diameter: 780 mm Standardstorlek IHP art. nr Effekt, Spänning Volym 30-MANTEL 4000 W, 400 V 200 liters fat IHP International Heating Products AB Sida 12 av 16

13 INDUKTIONSVÄRMARE Ex, ATEX Säker i explosiva områden ATEX & IECEx certifieringar Klassning IP66 Energieffektiv Värmer upp/smälter snabbt Enkel att flytta och använda Lätt att rengöra, rostar inte. Slitstark och underhållsfri Noggrann kontroll 110/120 Volt eller 240 Volt Användningsområden Induktionsvärmarens unika egenskaper möjliggör att man med samma utrustning kan värma fat och en mängd olika metallföremål så som gasflaskor, småskaliga reaktorer och processkärl. Fullständig åtkomst vid uppvärmning av fatet gör det möjligt att samtidigt pumpa och röra om. På så sätt kan man uppnå en kontinuerlig matning av ämnet med en reglerad temperatur och flödeshastighet. Jämn uppvärmning och omedelbar respons gör värmaren idealisk för att tömma rester från fat vilket minskar svinnet avsevärt. På ett fullt fat möjliggörs samma snabba tömningsfunktion av fatets fasta innehåll genom smältning av det yttre skiktet av material. Uppvärmningstider beror på innehållet i trumman, en ungefärlig temperaturökning av ett typiskt visköst organisk ämne vara ca 15 C per timme. Induktionsuppvärmning har visat sig vara 2 till 4 gånger snabbare än traditionella ugnar. Vissa ämnen kräver att man hålls dessa i en viss temperatur. Detta kan man åstadkomma med våran induktionsvärmare. När vissa ämnen behöver en specifik temperatur eller upphettningskurva kan man använda våran effektregulator (BF400) eller Kontrollpanel. Dessa skall placeras i en säker miljö. Kontrollpanelen är mer avancerad än BF400. Den har digital temperatur styrning av/på, timer, halvledarrelä med kyllfläns, huvudströmbrytare, säkring, brytare 3-läge (Styrning Av - På). IHP International Heating Products AB Sida 13 av 16

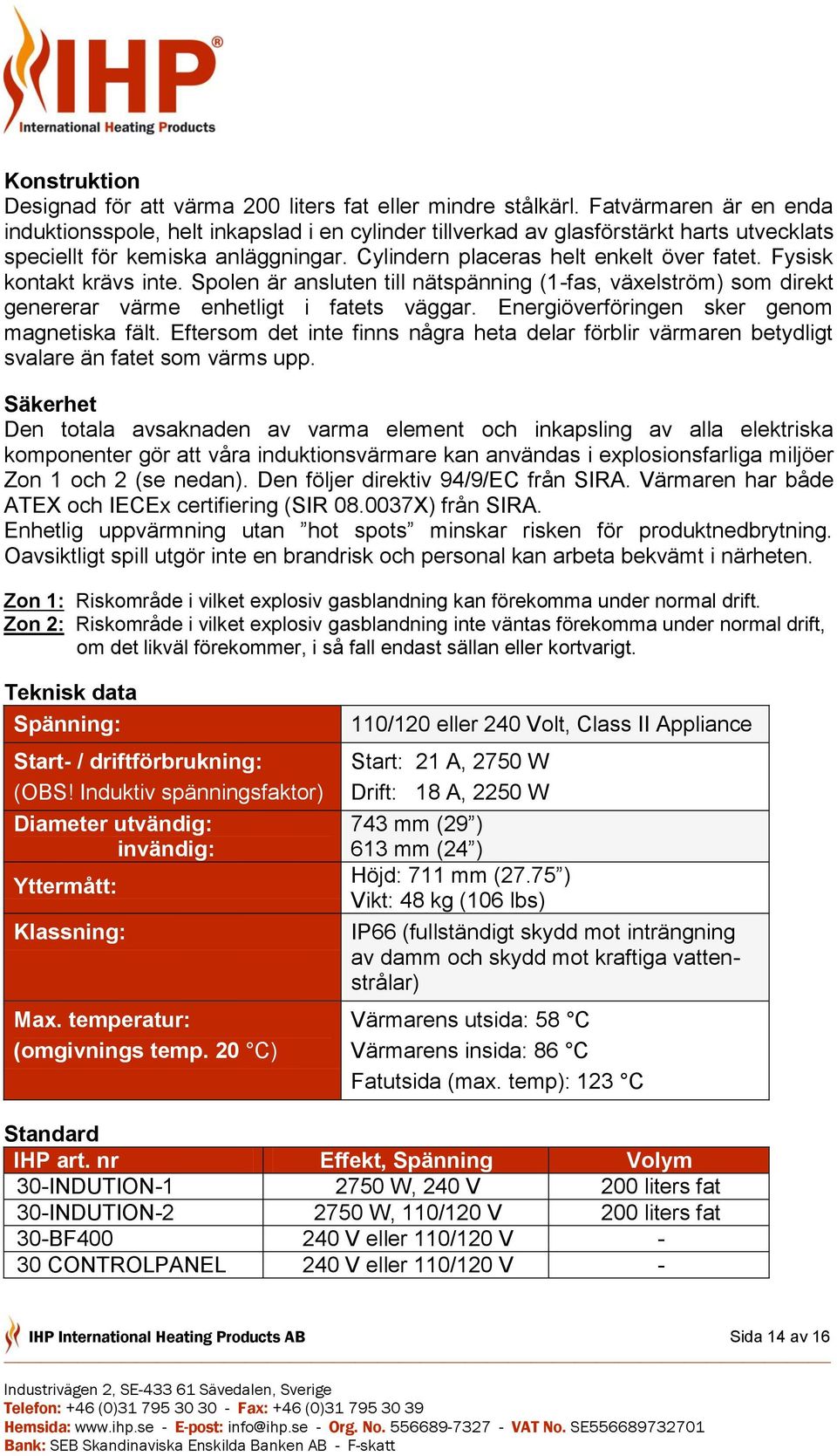

14 Konstruktion Designad för att värma 200 liters fat eller mindre stålkärl. Fatvärmaren är en enda induktionsspole, helt inkapslad i en cylinder tillverkad av glasförstärkt harts utvecklats speciellt för kemiska anläggningar. Cylindern placeras helt enkelt över fatet. Fysisk kontakt krävs inte. Spolen är ansluten till nätspänning (1-fas, växelström) som direkt genererar värme enhetligt i fatets väggar. Energiöverföringen sker genom magnetiska fält. Eftersom det inte finns några heta delar förblir värmaren betydligt svalare än fatet som värms upp. Säkerhet Den totala avsaknaden av varma element och inkapsling av alla elektriska komponenter gör att våra induktionsvärmare kan användas i explosionsfarliga miljöer Zon 1 och 2 (se nedan). Den följer direktiv 94/9/EC från SIRA. Värmaren har både ATEX och IECEx certifiering (SIR X) från SIRA. Enhetlig uppvärmning utan hot spots minskar risken för produktnedbrytning. Oavsiktligt spill utgör inte en brandrisk och personal kan arbeta bekvämt i närheten. Zon 1: Riskområde i vilket explosiv gasblandning kan förekomma under normal drift. Zon 2: Riskområde i vilket explosiv gasblandning inte väntas förekomma under normal drift, om det likväl förekommer, i så fall endast sällan eller kortvarigt. Teknisk data Spänning: Start- / driftförbrukning: (OBS! Induktiv spänningsfaktor) Diameter utvändig: invändig: Yttermått: Klassning: Max. temperatur: (omgivnings temp. 20 C) 110/120 eller 240 Volt, Class II Appliance Start: 21 A, 2750 W Drift: 18 A, 2250 W 743 mm (29 ) 613 mm (24 ) Höjd: 711 mm (27.75 ) Vikt: 48 kg (106 lbs) IP66 (fullständigt skydd mot inträngning av damm och skydd mot kraftiga vattenstrålar) Värmarens utsida: 58 C Värmarens insida: 86 C Fatutsida (max. temp): 123 C Standard IHP art. nr Effekt, Spänning Volym 30-INDUTION W, 240 V 200 liters fat 30-INDUTION W, 110/120 V 200 liters fat 30-BF V eller 110/120 V - 30 CONTROLPANEL 240 V eller 110/120 V - IHP International Heating Products AB Sida 14 av 16

15 STANDARD FATVÄRMARE Fatvärmare i silikon IHP art.nr Dimension Effekt, Spänning Volym 30-HSSD x 125 mm 300 W, 230 V 25 Liter 30-HSSD x 125 mm 500 W, 230 V 50 Liter 30-HSSD x 125 mm 800 W, 230 V 105 Liter 30-HSSD x 125 mm 800 W, 110 V 105 Liter 30-HSSD x 125 mm 1000 W, 230 V 200 Liter 30-HSSD x 180 mm 1000 W, 230 V 200 Liter 30-HSSD x 180 mm 1000 W, 110 V 200 Liter 30-HSSD x 180 mm 1500 W, 230 V 200 Liter Värmemanschetter IHP art.nr Dimension Effekt, Spänning Volym 30-HISD x 400 mm 200 W, 230 V 25 Liter 30-HISD x 400 mm 200 W, 110 V 25 Liter 30-HISD x 460 mm 250 W, 230 V 50 Liter 30-HISD x 460 mm 250 W, 110 V 50 Liter 30-HISD x 370 mm 400 W, 230 V 105 Liter 30-HISD x 370 mm 400 W, 110 V 105 Liter 30-HISD x 450 mm 450 W, 230 V 200 Liter 30-HISD x 450 mm 450 W, 110 V 200 Liter 30-HISD x 800 mm 1200 W, 230 V 200 Liter 30-HISD x 800 mm 1200 W, 110 V 200 Liter Högtemperatursvärmare IHP art.nr Dimension Effekt, Spänning Volym 30-HTSD x 400 mm 380 W, 230 V 25 Liter 30-HTSD x 400 mm 380 W, 110 V 25 Liter 30-HTSD x 460 mm 450 W, 230 V 50 Liter 30-HTSD x 460 mm 450 W, 110 V 50 Liter 30-HTSD x 370 mm 700 W, 230 V 105 Liter 30-HTSD x 370 mm 700 W, 110 V 105 Liter 30-HTSD x 800 mm 1250 W, 230 V 200 Liter 30-HTSD x 800 mm 1250 W, 110 V 200 Liter Kundanpassade versioner vid förfrågan. IHP International Heating Products AB Sida 15 av 16

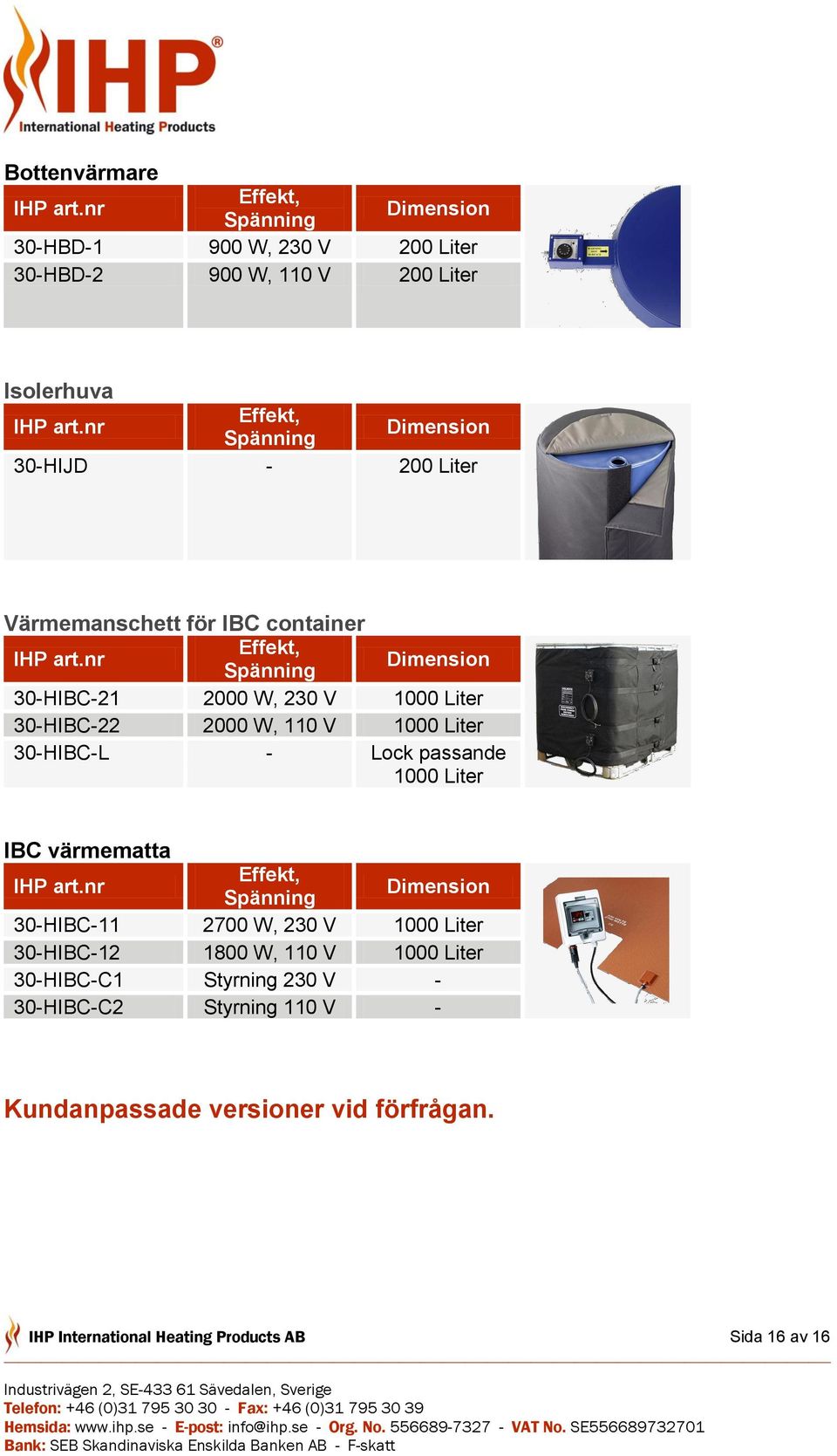

16 Bottenvärmare IHP art.nr Effekt, Spänning Dimension 30-HBD W, 230 V 200 Liter 30-HBD W, 110 V 200 Liter Isolerhuva IHP art.nr Effekt, Spänning Dimension 30-HIJD Liter Värmemanschett för IBC container IHP art.nr Effekt, Spänning Dimension 30-HIBC W, 230 V 1000 Liter 30-HIBC W, 110 V 1000 Liter 30-HIBC-L - Lock passande 1000 Liter IBC värmematta IHP art.nr Effekt, Spänning Dimension 30-HIBC W, 230 V 1000 Liter 30-HIBC W, 110 V 1000 Liter 30-HIBC-C1 Styrning 230 V - 30-HIBC-C2 Styrning 110 V - Kundanpassade versioner vid förfrågan. IHP International Heating Products AB Sida 16 av 16
