1 EQUIPAMIENTO VM DIEMATIC EVOUTION REGUACIÓN MURA VM DIEMATIC EVOUTION Regulación electrónica prevista para hasta tres circuitos de calefacción y dos circuitos de ACS. Gestión de cascada. CARACTERÍSTICAS dimensiones: longitud: 20 mm. altura: 260 mm. profundidad: mm. protección Índice de protección: IP 21. alimentación 20 V, 50 Hz, 6 A. puerta Puerta con bisagra reversible con opción de bloqueo. Con la regulación electrónica VM DIEMATIC EVOUTION, integrada en una caja mural, pueden controlarse y regularse circuitos de calefacción y 2 circuitos de ACS; cada circuito de calefacción puede ser un circuito directo o un circuito con válvula mezcladora de vías motorizada. Pueden conectarse entre sí hasta 8 regulaciones VM DIEMATIC EVOUTION, así como realizarse numerosas combinaciones independientemente del tipo de instalación. VM DIEMATIC EVOUTION es compatible con las calderas INNOVENS PRO MCA 160, EVODENS y MODUENS O PRO (PFC 5/60/0/120) para gestionar circuitos de calefacción y ACS adicionales. VM DIEMATIC EVOUTION puede integrarse con uno o varios generadores equipados con DIEMATIC EVOUTION o IniControl 2. VM DIEMATIC EVOUTION también puede funcionar de manera autónoma para regular circuitos de calefacción y ACS en función de la temperatura exterior. VM DIEMATIC EVOUTION puede controlar asimismo una cascada de calderas equipadas con un cuadro de control DIEMATIC EVOUTION e IniControl 2. VM DIEMATIC EVOUTION cuenta, además, con una entrada 0- V y un control por vía telefónica todo o nada. N. de identificación: 0085CM018 E CONFORT DURADERO

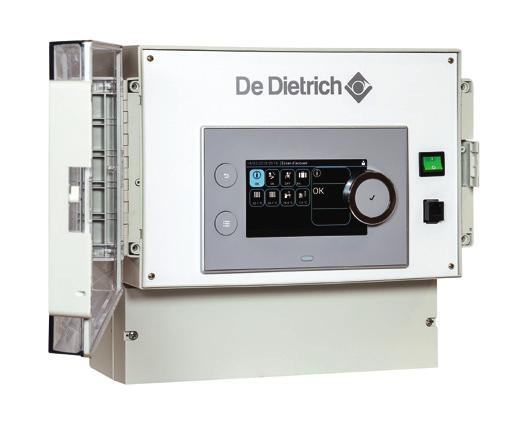

2 PRESENTACIÓN DE A GAMA VM DIEMATIC EVOUTION a regulación VM DIEMATIC EVOUTION se suministra en forma de caja mural de dimensiones reducidas (an.: 20 mm, al.: 260 mm, pr.: mm) con zonas de conexión eléctrica de baja tensión (20 V) y muy baja tensión (< 2 V). a caja ABS estanca (IP 21) está provista de una puerta de policarbonato transparente, que puede bloquearse (con un destornillador) y que permite visualizar la pantalla del dispositivo. Esta caja puede fijarse en pared, en la zona frontal de un armario de control o bien integrarse en el interior del mismo. as conexiones eléctricas se llevan a cabo por debajo con los prensaestopas suministrados. a regulación VM DIEMATIC EVOUTION se suministra sin sondas y, por tanto, debe completarse con los accesorios correspondientes con el tipo de instalación (ver página 12). De serie, la regulación VM DIEMATIC EVOUTION permite controlar dos circuitos hidráulicos y un circuito de ACS. Cada uno de los dos circuitos hidráulicos puede ser: un circuito de calefacción equipado con una válvula de tres vías motorizada; un circuito de calefacción directo; un circuito de piscina; un circuito de alta temperatura. CARACTERÍSTICAS TÉCNICAS VM DIEMATIC EVOUTION DESCRIPCIÓN A E F B G C VM_F0016 H D A Puerta. B Cuadro de control DIEMATIC EVOUTION. 2 C Cubierta de acceso a la regleta de terminales de conexión. D Tomas S-Bus (debajo del cuadro). E Tarjeta electrónica CB-05. F Tarjeta electrónica EEC-01. VM_F0016 G Interruptor Encendido/apagado. H Conector de servicio.

3 UTIIZACIÓN VM DIEMATIC EVOUTION POSIBIIDADES DE FUNCIONAMIENTO DE VM DIEMATIC EVOUTION a regulación VM DIEMATIC EVOUTION puede funcionar: de modo autónomo; en comunicación con otros generadores. a regulación es: totalmente compatible con la nueva gama de regulación DIEMATIC EVOUTION; compatible con las versiones anteriores de las regulaciones DIEMATIC (, m, isystem). POSIBIIDADES DE UTIIZACIÓN COMO REGUACIÓN AUTÓNOMA os circuitos A, B y de ACS se encuentran disponibles de serie y los circuitos C y AUX están disponibles añadiendo el bulto opcional AD2. a sonda exterior puede añadirse opcionalmente (bulto FM6). (consultar la página 5). COMO EXTENSIÓN DE REGUACIÓN VM DIEMATIC EVOUTION puede conectarse en red con uno o varios generadores equipados con un cuadro de control IniControl 2 y DIEMATIC Evolution (con posibilidad de conexión en red en S-Bus). os circuitos A, B y de ACS se encuentran disponibles de serie y los circuitos C y AUX están disponibles añadiendo el bulto opcional AD2. Es posible tener en red de 1 a 8 regulaciones VM DIEMATIC EVOUTION o generadores equipados con un cuadro de control IniControl 2 o DIEMATIC Evolution. (ver páginas 6/). COMO REGUACIÓN MIXTA En ese caso, la regulación VM DIEMATIC EVOUTION puede conectarse en red con uno o varios generadores equipados con cuadros de control DIEMATIC isystem (conexión en red en Modbus): los circuitos A, B y de ACS se encuentran disponibles de serie y los circuitos C y AUX están disponibles añadiendo el bulto opcional AD2. Es posible contar con entre 1 y 20 regulaciones DIEMATIC VM isystem o VM DIEMATIC EVOUTION y con entre 1 y generadores equipados con un cuadro de control DIEMATIC isystem o DIEMATIC Evolution (consultar página 8). ATENCIÓN: a regulación VM DIEMATIC EVOUTION estará necesariamente configurada como esclava. CONFIGURACIONES Cada regulación VM DIEMATIC EVOUTION deberá configurarse en función: del tipo de instalación que vaya a crearse (número y clases de generadores, número y clases de circuitos que vayan a controlarse); del tipo de instalación existente (número y clases de generadores y regulaciones, número y clases de circuitos que vayan a añadirse). a elección del modo de configuración se lleva a cabo en los menús de programación antes de la puesta en marcha de la instalación. Cada regulación VM DIEMATIC EVOUTION puede gestionar hasta dos circuitos programables y un circuito de ACS. Además, cuenta de forma opcional con una tarjeta AD2 para un tercer circuito programable y una salida AUX que pueden usarse para: CIRCUITO A B C AUX (CON OPCIÓN BUTO AD2) ACS Ventiloconvector Suelo radiante, circuito mixto Radiador (directo) Alta temperatura (radiador días/año) Calefacción continua, calefacción industrial Programación horaria Piscina Producción de agua caliente sanitaria Producción de agua caliente sanitaria únicamente eléctrica Depósito estratificado (dos sondas) Desactivación

4 INFORMACIÓN NECESARIA PARA A INSTAACIÓN INSTAACIÓN DE A REGUACIÓN VM DIEMATIC EVOUTION Hay que dejar un espacio suficiente alrededor de la caja para facilitar el acceso y el mantenimiento de la misma. as dimensiones mínimas recomendadas aparecen indicadas en mm en la ilustración. De serie, la puerta de acceso al cuadro de control se abre hacia la izquierda. En caso de inversión del sentido de apertura de la puerta, hay que dejar un espacio suficiente en el lado derecho VM_F001 6 VM_F001 Todas las regulaciones interconectadas deben instalarse en el mismo edificio. Si no es el caso, las siguientes disposiciones particulares deben tenerse en cuenta de forma obligatoria: ONGITUD DE BUS a longitud del BUS no debe ser superior a 0 metros. TIPO DE CABE a conexión de la regulación VM DIEMATIC EVOUTION debe realizarse con cables de conexión disponibles de forma opcional: Cable S-BUS de 1,5 m con conectores, bulto AD08. Cable S-BUS de 12 m con conectores, bulto AD0. Cable S-BUS de 20 m con conectores, bulto AD. Terminales S-BUS, bulto AD21. Cable de conexión Modbus de 1,5 m, bulto AD12. Cable de conexión Modbus de 12 m, bulto AD1. Cable de conexión Modbus de 0 m, bulto DB11. EQUIPOTENCIAIDAD DE AS MASAS as masas del edificio deben estar interconectadas, especialmente por motivos de seguridad eléctrica y de conformidad con la normativa.

5 POSIBIIDADES DE UTIIZACIÓN DE A REGUACIÓN VM DIEMATIC EVOUTION REGUACIÓN COMO CAJA DE EXTENSIÓN AUTÓNOMA De forma totalmente independiente, controla, en función de la temperatura exterior, los circuitos conectados. TRES CIRCUITOS DE CAEFACCIÓN + UN CIRCUITO DE ACS CONTROADOS CON VM DIEMATIC EVOUTION 2xAD1 VM DIEMATIC EVOUTION AD15 FM AD2 AU X 20V-50Hz 6 2 AD a b B VM_F VM_F0018 Para esta configuración, en la regulación VM DIEMATIC EVOUTION deben incluirse los bultos: AD250, sonda del sistema. AD2, placa para válvula mezcladora + una sonda de ida. 2 x AD1, sonda de salida tras válvula. 2 x, sonda de circuito de depósito de agua FM6, sonda exterior. NOTA: Cada circuito de calefacción puede ir equipado con un termostato de ambiente programable WiFi SMART TC. EYENDA Manómetro. Purgador automático. Válvula de corte. Válvula de mezcla de vías. Bomba de circuito de calefacción con válvula de mezcla. 18 lenado del circuito de calefacción. 21 Sonda de temperatura exterior. 2 Sonda de temperatura de ida. 2 Entrada primaria del intercambiador 25 Salida primaria del intercambiador 26 Bomba de carga sanitaria. Válvula antirretorno. 28 Entrada del agua fría sanitaria. 2 Reductor de presión. 0 Grupo de seguridad bar. 2 Bomba de recirculación de agua fría sanitaria. a Sonda superior de temperatura de agua b Sonda inferior de temperatura de agua Bomba primaria. Termostato de seguridad de rearme manual para suelo radiante. VM_F Desconector. 56 Retorno de circuito de circulación del ACS. 6 Circuito de calefacción directo. Circuito de calefacción con válvula mezcladora. 6 Válvula manual de radiador. 5

6 POSIBIIDADES DE UTIIZACIÓN DE A REGUACIÓN VM DIEMATIC EVOUTION REGUACIÓN COMO DE EXTENSIÓN DOS CIRCUITOS DE CAEFACCIÓN + UN CIRCUITO DE ACS+ UN CIRCUITO DE PISCINA CONTROADOS CON VM DIEMATIC EVOUTION 2xAD1 VM DIEMATIC EVOUTION AD15 FM AD2 AUX 20V-50Hz AD0 S-BUS SMART TC AD11 SMART TC AD11 AD a b B c 2 5 C C 11d VM_F0012 SMART TC 2xAD1 + SA1 AUX AD2 20V-50Hz 16 SA VM_F0012 Para esta configuración, en la regulación VM DIEMATIC EVOUTION deben incluirse los bultos: AD2, una placa de válvula de tres vías + una sonda de ida para gestionar la piscina. AD0, cable S-BUS. 2 x AD1, sonda de ida tras válvula. x, sonda de agua caliente sanitaria y TAS. AD250, sonda para depósito de inercia o sistema. FM6, sonda exterior. NOTA: Cada circuito de calefacción puede ir equipado con un termostato de ambiente programable WiFi SMART TC. EYENDA Válvula de seguridad. Manómetro. Purgador automático. Válvula de corte. Válvula mezcladora de vías. Bomba de circuito de calefacción con válvula mezcladora. 11d Bomba de circuito primaria. 16 Vaso de expansión. 18 lenado del circuito de calefacción. 21 Sonda de temperatura exterior. 2 Sonda de temperatura de ida. 6 2 Entrada primaria del intercambiador 25 Salida primaria del intercambiador 26 Bomba de carga sanitaria. Válvula antirretorno. 28 Entrada del agua fría sanitaria. 2 Reductor de presión. 0 Grupo de seguridad bar. 2 Bomba de recirculación de agua fría sanitaria. a Sonda superior de temperatura de agua b Sonda inferior de temperatura de agua Bomba primaria. Termostato de seguridad de rearme manual para suelo radiante. 50 Desconector. 56 Retorno de circuito de circulación del ACS. 6 Circuito de calefacción directo. Circuito de calefacción con válvula mezcladora. 6 Válvula manual de radiador. 5 Bomba de uso sanitario. 112C Sonda del circuito de la piscina.

7 POSIBIIDADES DE UTIIZACIÓN DE A REGUACIÓN VM DIEMATIC EVOUTION REGUACIÓN COMO DE EXTENSIÓN a regulación VM DIEMATIC EVOUTION puede comunicarse con una caldera o una cascada de calderas equipada con una regulación DIEMATIC Evolution o IniControl 2 a través del protocolo S-Bus (la regulación puede comunicarse con 8 equipos como máximo). CASCADA DE TRES GENERADORES + TRES CIRCUITOS DE CAEFACCIÓN + UN CIRCUITO DE ACS CONTROADOS CON VM DIEMATIC EVOUTION 2xAD1 VM DIEMATIC EVOUTION AD15 FM AD2 AUX 20V-50Hz AD0 S-BUS 6 2 MCA 160 IniControl MCA 160 IniControl 2 AD08 S-BUS M a b B MCA 160 IniControl 2 M M AD AD08 S-BUS VM_F SA V-50Hz SA Para esta configuración, en la regulación VM DIEMATIC EVOUTION deben incluirse los bultos: AD2, una placa de válvula de tres vías + una sonda de ida para gestionar el circuito C. AD0 y AD08, para conectar en S-BUS. 2 x AD1, sonda de ida tras válvula. 2 x, sonda de depósito de agua FM6, sonda exterior. VM_F0015 NOTA: Cada circuito de calefacción puede ir equipado con un termostato de ambiente programable WiFi SMART TC. EYENDA Válvula de seguridad. Manómetro. Purgador automático. Válvula de corte. Válvula mezcladora de vías. Bomba de circuito de calefacción con válvula mezcladora. 16 Vaso de expansión. 21 Sonda de temperatura exterior. 2 Sonda de temperatura de ida. 2 Entrada primaria del intercambiador 25 Salida primaria del intercambiador 26 Bomba de carga sanitaria. Válvula antirretorno. 28 Entrada del agua fría sanitaria. 2 Reductor de presión. 0 Grupo de seguridad bar. 2 Bomba de recirculación de agua fría sanitaria. a Sonda superior de temperatura de agua b Sonda inferior de temperatura de agua 6 Válvula de aislamiento motorizada. Termostato de seguridad de rearme manual para suelo radiante. 50 Desconector. 52 Válvula diferencial. 56 Retorno de circuito de circulación del ACS. 6 Circuito de calefacción directo. Circuito de calefacción con válvula mezcladora. 6 Válvula manual de radiador.

8 POSIBIIDADES DE UTIIZACIÓN DE A REGUACIÓN VM DIEMATIC EVOUTION REGUACIÓN COMO PANE DE CONTRO MIXTO a regulación VM DIEMATIC EVOUTION puede conectarse a una caldera equipada con un cuadro DIEMATIC isystem mediante un cable Modbus. En una cascada de generadores equipados con un DIEMATIC isystem, la regulación VM DIEMATIC EVOUTION está controlada por el generador maestro. Según la configuración de la instalación, pueden interconectarse con un cable bus hasta VM DIEMATIC EVOUTION. CASCADA DE DOS GENERADORES + TRES CIRCUITOS DE CAEFACCIÓN + UNVMCIRCUITO DE2xAD1 ACS DIEMATIC EVOUTION CONTROADOS CON VM DIEMATIC EVOUTION AD15 + AD2 AUX 20V-50Hz 21 AD1 MODBUS : AUTO MODE MODE AD285 CDI D.iSystem :2 AUTO AD285 CDI D.iSystem SMART TC a B... a b AD VM_F001 8 SMART TC AD11 1 MCA... Diematic isystem MCA... inicontrol AD1 + AD2 20V 50Hz AUX 20 V 50Hz MODBUS 68 20V 50Hz VM_F001 Para esta configuración, en la regulación VM DIEMATIC EVOUTION deben incluirse los bultos: AD2, placa para circuito de válvula de tres vías + una sonda de ida. AD1, para conectar en Modbus. 2 x AD1, sonda de ida tras válvula. 2 x, sonda de depósito de agua NOTA: Cada circuito de calefacción puede ir equipado con un termostato de ambiente programable WiFi SMART TC. EYENDA Válvula de seguridad. Manómetro. Purgador automático. 8 Purgador manual. Válvula de corte. Válvula mezcladora de vías. 11a Bomba de calefacción electrónica para circuito directo. Bomba de circuito de calefacción con válvula mezcladora. 1 Válvula de descarga. 16 Vaso de expansión. 21 Sonda de temperatura exterior. 8 2 Sonda de temperatura de ida. 2 Entrada primaria del intercambiador 25 Salida primaria del intercambiador 26 Bomba de carga sanitaria. Válvula antirretorno. 28 Entrada del agua fría sanitaria. 2 Reductor de presión. 0 Grupo de seguridad bar. 2 Bomba de recirculación de agua fría sanitaria. a Sonda superior de temperatura de agua b Sonda inferior de temperatura de agua Bomba primaria. Termostato de seguridad de rearme manual para suelo radiante. 50 Desconector. 56 Retorno de circuito de circulación del ACS. 6 Circuito de calefacción directo. Circuito de calefacción con válvula mezcladora. 6 Válvula manual de radiador. 12 Sonda de ida en cascada.

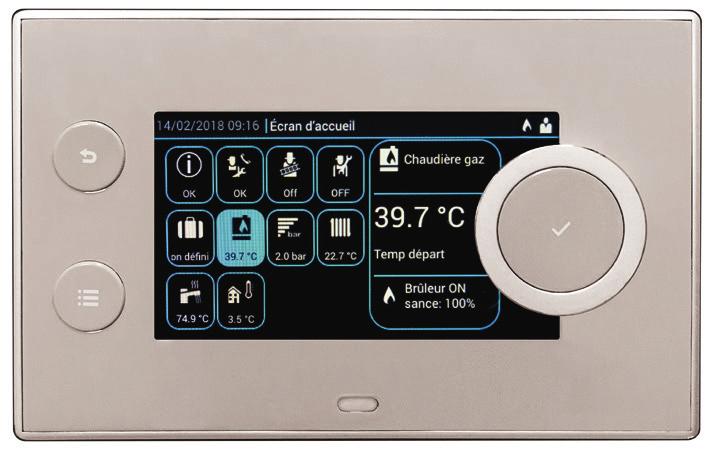

9 CUADRO DE MANDO DIEMATIC EVOUTION CARACTERÍSTICAS DE CUADRO DE CONTRO VM DIEMATIC EVOUTION El módulo de la regulación VM DIEMATIC EVOUTION destaca por su fácil manejo. a pantalla DIEMATIC EVOUTION procede de la misma plataforma electrónica común que la mayoría de nuestra gama de productos. a pantalla DIEMATIC EVOUTION conserva su estética, su ergonomía y su configuración con las mismas identificaciones. Gracias a su pantalla de grandes dimensiones y con retroiluminación, establece, con menús desplegables, un diálogo con el usuario para guiarle en la elección de las lecturas o los ajustes que desee realizar. a navegación entre los menús desplegables resulta muy sencilla gracias a un selector giratorio. a pantalla DIEMATIC EVOUTION es muy clara e indica en todo momento la hora, el día, las distintas temperaturas de la instalación, la temperatura exterior y el estado de los diversos circuitos de la instalación. Para una mayor simplificación, la pantalla DIEMATIC EVOUTION sabe reconocer los circuitos conectados e ignora los que no se utilizan. a pantalla permite dos niveles de navegación: un nivel usuario: al que puede acceder el usuario final, que puede modificar algunos parámetros relativos a las temperaturas en los distintos modos de funcionamiento y a las programaciones de los diversos periodos de confort; un nivel instalador: al que solo puede acceder el instalador. Este puede configurar los diversos parámetros de la instalación y controlar el funcionamiento. Hora y fecha. Botón para volver al nivel o al menú anterior. Iconos con información sobre las instalaciones (Ta circuitos, Ta exterior, circuitos, etc.). Pantalla del nivel actual. Botón giratorio/pulsador: - girar para seleccionar un menú o un parámetro. - pulsar para confirmar la selección. DEVO_Q000 Botón para acceder a pantalla principal. Cuadros de diálogo y de información sobre el icono seleccionado. ed de indicación de estado: verde fijo = funcionamiento normal. verde intermitente = aviso. rojo fijo = paro. rojo intermitente = bloqueo. El cuadro VM DIEMATIC EVOUTION integra de serie una regulación programable que trabaja en función de la temperatura exterior y eventualmente en función de la temperatura ambiente si se conecta un mando a distancia (opcional). De serie, VM DIEMATIC EVOUTION puede hacer funcionar de forma automática una instalación de calefacción con dos circuitos directos o dos válvulas mezcladoras (no obstante, la sonda de salida bulto AD1 debe encargarse por separado). Y si se conecta además un circuito de calefacción o un circuito auxiliar con la opción «placa + sonda para un circuito de válvula» (bulto AD2), también se pueden controlar hasta un total de tres circuitos, cada uno de los cuales puede equiparse con un mando a distancia (opcional). a conexión de una sonda o dos sondas de agua caliente sanitaria permite programar y regular hasta dos circuitos de ACS (bulto, opcional). Esta regulación se ha desarrollado de forma específica para permitir gestionar de forma óptima los sistemas. Esta permite al instalador configurar toda la instalación de calefacción independientemente de su grado de complejidad. En el caso de instalaciones más complejas, también es posible conectar en cascada calderas equipadas con el cuadro DIEMATIC EVOUTION o isystem. Para conectar más de los tres circuitos posibles en una red, prever una regulación adicional VM DIEMATIC EVOUTION. VM DIEMATIC EVOUTION gestiona un sistema de una cascada y circuitos con 8 equipos DIEMATIC EVOUTION o Inicontrol 2 como máximo y hasta 2 circuitos de calefacción y 16 de ACS.

10 CUADRO DE MANDO DIEMATIC EVOUTION PRINCIPIO DE FUNCIONAMIENTO DE A PROGRAMACIÓN DE A CAEFACCIÓN a regulación VM DIEMATIC EVOUTION controla hasta tres circuitos hidráulicos (circuito con válvula de tres vías motorizada, circuito directo) y un circuito auxiliar mediante acción en las bombas (con el bulto opcional AD2). a conexión de una sonda de ambiente permite autoadaptar la pendiente de calefacción y la corrección de ambiente de cada circuito. a regulación integra: una conmutación verano/invierno automática (punto de equilibrio del ajuste con función antibloqueo de las bombas; posibilidad de modo verano forzado por la función), una función «antihielo de la instalación» activa independientemente del modo de funcionamiento, una protección «antilegionela» para los circuitos de agua PROGRAMACIÓN DE A CAEFACCIÓN a regulación VM DIEMATIC EVOUTION se suministra con programas (P1, P2, P) en la memoria. En cada circuito conectado a la regulación, puede aplicarse uno de estos programas. a selección del programa se lleva a cabo fácilmente con un menú de acceso rápido. El programa P1 está activo a partir de la puesta en servicio. os programas de P1 a P pueden personalizarse de forma distinta para cada uno de los circuitos conectados. Puede realizarse la programación día a día, en periodos de varios días y por circuito. Esta programación del día puede copiarse a otros días de la semana. Pueden recuperarse en todo momento los programas presentes en la primera puesta en servicio. RESERVA DE MARCHA DE REOJ a reserva de marcha del reloj es de dos años. Si transcurren dos años sin recibir corriente, solo habrá que poner en hora el reloj, ya que todos los demás valores, incluida la programación, permanecen en la memoria. VISUAIZACIÓN DE AS MEDICIONES Y DE A AYUDA EN E DIAGNÓSTICO os valores medidos por la regulación de los distintos circuitos o sondas aparecen en la pantalla de inicio, aunque en el menú Instalador se puede: acceder a la lectura de valores adicionales, controlar el funcionamiento correcto de todos los componentes de la instalación (mando a distancia, válvulas, bombas, etc.), leer los valores de consignas calculados por el regulador y tenidos en cuenta en el funcionamiento de la instalación, ver el estado de las entradas lógicas (a excepción de las sondas), probar las interconexiones y las configuraciones. AARMAS En caso de fallo de funcionamiento, el módulo muestra un mensaje de error en texto claro y el código correspondiente.

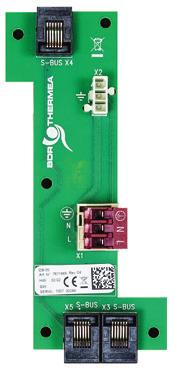

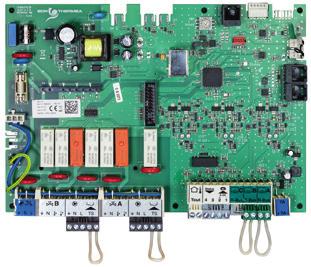

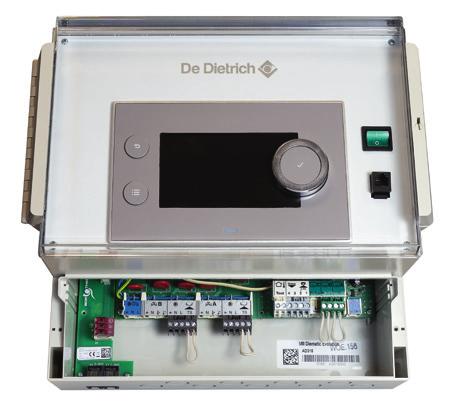

11 CONEXIONES EÉCTRICAS DIEMATIC EVOUTION CONEXIONES EÉCTRICAS El conjunto de las conexiones se agrupa en la parte inferior de la caja en una zona prevista a tal efecto. os cables entran en la caja por entradas pretroqueladas (prensaestopas suministrados). as conexiones eléctricas se llevan a cabo en las regletas de terminales claramente identificadas. IMPORTANTE a corriente máxima que puede conmutarse por salida es de 2 A cosw = 0, (~50 W o motor de 0,5 CV mecánico). a intensidad debe ser inferior a 16 A. os cables de sonda (muy baja tensión) y los que lleven la tensión de 20 V deben estar situados en bandejas de cables distintas. En todos los casos hay que dejar una separación de cm como mínimo. REPRESENTACIÓN DE A REGETA DE TERMINAES DE CONEXIÓN Tarjeta electrónica de conexión CB-05 (conexión del BUS) A A B VM_Q0012 VM_Q00 B C A Conexión bus, interconexiones entre módulos VM DIEMATIC EVOUTION. B Conexiones de baja tensión, sondas y entradas digitales. C C Conexión (20 V), alimentación, bombas, válvulas de vías, contactos de seguridad. A Conexión S-BUS hacia la tarjeta electrónica EEC-01. B Alimentación eléctrica. C Conexión S-BUS hacia las demás cajas o los demás generadores equipada con el cuadro Diematic Evolution o IniControl 2. TARJETA EECTRÓNICA EEC tarjeta electrónica EEC-01 con tarjeta electrónica de conexión CB VM_Q0011/VM_Q VM_Q eyenda Sonda de ambiente, circuito A. Sonda de ambiente, circuito B. Sonda de ambiente, circuito C. Entrada programable y 0 - V. Sonda de temperatura exterior. Ánodo a corriente impuesta. Sonda de ida, circuito A. Sonda de ida, circuito B. Sonda de ida, circuito C. Sonda de agua 11 Sonda de sistema Sonda de sistema 1. 1 Bomba y termostato de seguridad, circuito A. 1 Válvula de tres vías, circuito A. 15 Bomba y termostato de seguridad, circuito B. 16 Válvula de tres vías, circuito B. 1 Bomba del acumulador de agua 18 Conector para cable S-BUS hacia la tarjeta electrónica CB Conexión -BUS (conector END). 20 Conexión -BUS hacia cuadro de control DIEMATIC Evolution. 21 Conectores S-BUS hacia conector en el frontal. 22 Conectores Modbus hacia cuadro de control isystem en modo cascada. 2 Rueda de codificación, permite seleccionar un número de generador en la cascada en Modbus. CONTACTOS DE SEGURIDAD (TS) Pueden retirarse los puentes y sustituirlos por limitadores de salida de suelo radiante de corte de bomba. 11

12 OPCIONES DE A REGUACIÓN OPCIONES DE A REGUACIÓN 855Q0 SONDA EXTERIOR, BUTO FM6 8518Q022 SONDA PARA AGUA CAIENTE SANITARIA (ONG. 5 m), BUTO Permite regular con prioridad la temperatura y la programación de la producción de agua caliente sanitaria con un acumulador. GT220_Q0002 SONDA DE SAIDA DESPUÉS DE VÁVUA (ONG. 2,5 m), BUTO AD1 Con esta sonda puede medirse la temperatura de salida del agua de calefacción. MCA_Q0012 SONDA PARA DEPÓSITO DE INERCIA (ONG. 5 m), BUTO AD250 Incluye una sonda para gestionar un depósito de inercia con una caldera equipada con una regulación mural VM DIEMATIC EVOUTION. TERMOSTATO DE AMBIENTE PROGRAMABE CON CABE, BUTO AD1 TERMOSTATO DE AMBIENTE PROGRAMABE INAÁMBRICO, BUTO AD200 AD1 8666Q120A/8801Q002 AD200 os termostatos programables garantizan la regulación y la programación semanal de la calefacción mediante la manipulación del quemador según diferentes modos de funcionamiento: «Automático» según programación, «Permanente» a una temperatura regulada o «Vacaciones». a versión «inalámbrica» se suministra con una caja con receptor para instalar en la pared cerca de la caldera. MCA_Q001 PACA + SONDA PARA UNA VÁVUA DE MEZCA (ONG. DE 2,5 m), BUTO AD2 Permite controlar una válvula de mezcla con motor electromecánico o electrotérmico. a tarjeta se coloca en la caja del cuadro DIEMATIC EVOUTION y se conecta mediante conectores enchufables. VM DIEMATIC EVOUTION admite una opción de «placa + sonda» que le permitirá controlar una válvula de mezcla adicional. SMARTTC_Q00 TERMOSTATO DE AMBIENTE WIFI SMART TC (R-BUS CON CABE), BUTO AD2 AD0 MCA_Q0152 AD MCA_Q0150/MCA_Q01/MCA_Q0151 AD08 El termostato de ambiente WIFI SMART TC está diseñado para conectarse en cable R-BUS a nuestras calderas MODUENS O PRO, EVODENS y NeOvo y a AEZIO S, AEZIO S V200 y HPI S. Permite controlar a distancia la calefacción y el agua caliente sanitaria a través de una aplicación de descarga gratuita, de manejo sencillo para el usuario y con la posibilidad de proporcionar acceso a la instalación al profesional. CABE S-BUS (CON TERMINAES): ONGITUD 1,5 M, BUTO AD08 ONGITUD 12 M, BUTO AD0 ONGITUD 20 M, BUTO AD El cable BUS permite conectar dos calderas equipadas con el cuadro DIEMATIC EVOUTION o IniControl 2 en una instalación en cascada. El cable también permite conectar dos VM DIEMATIC EVOUTION. TERMINAES S-BUS, BUTO AD Q021 CABE DE CONEXIÓN MODBUS (ONG. 12 m), BUTO AD1 Permite conectar la regulación mural VM DIEMATIC EVOUTION y el cuadro DIEMATIC isystem de la caldera. 8801Q022 CABE DE CONEXIÓN INTERMODUAR (ONG. 1,5 m), BUTO AD21 Permite conectar la regulación mural VM DIEMATIC EVOUTION y el cuadro DIEMATIC isystem de la caldera. 81Q06 CABE DE CONEXIÓN MODBUS (ONG. 0 m), BUTO DB11 12 Se ha diseñado para sustituir tanto los cables de 12 m como los de 1 m cuando estos resulten demasiado cortos.
