RT 45. Egenskaper. Tillbehör. Serie RT SHEV-manöverpanel. För 24 V DC D+H rökventilationscentraler

Transkript

1 Serie RT SHEV-manöverpanel RT 45 Egenskaper För 24 V DC D+H rökventilationscentraler Kan användas som huvud- eller sidomanöverpanel För manuell styrning av ett SHEV system vid brand Funktion: SHEV ÖPPNA, SHEV Återställa Indikering: Driftberedskap, larm utlöst och störning Integrerad ventilationsknapp, tillval aluminium med ruta, nyckel och textformulär Finns i 5 pulverlackerad färger Tillbehör RT kapsling RT manöverenhet RT ram infälld RT infälld dosa Rätt till tekniska ändringar förbehålles D+H Mechatronic AG, Ammersbek

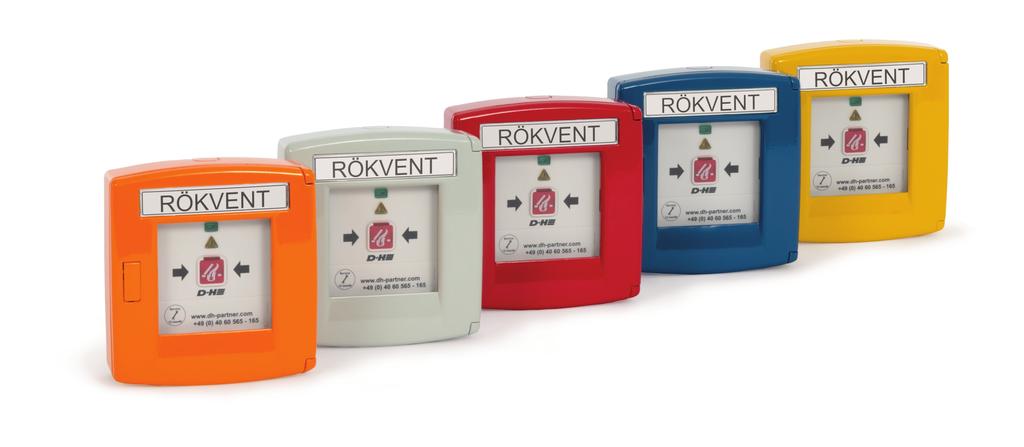

2 Användningsexempel SHEV-manövertablå SHEV-central Motor SHEV-manövertablå Godkännande / Certifikat Detaljer för godkännande lämnas av din D+H återförsäljare RT 45 Inkommande matning V DC sklass IP 40 (max.) 0,31 kg G Artiklar finns även med följande godkännanden med andra artikelnummer. kan avvika. Utförande Typ Artikelnr Färg Anmärkning RT Orange (~ RAL 2011) Komplett SHEV-manöverpanel RT 45/B Blå (~ RAL 5009) Komplett SHEV-manöverpanel RT 45/G Grå (~ RAL 7035) Komplett SHEV-manöverpanel RT 45/R Röd (~ RAL 3000) Komplett SHEV-manöverpanel RT 45/Y Gul (~ RAL 1004) Komplett SHEV-manöverpanel Version 01/2019

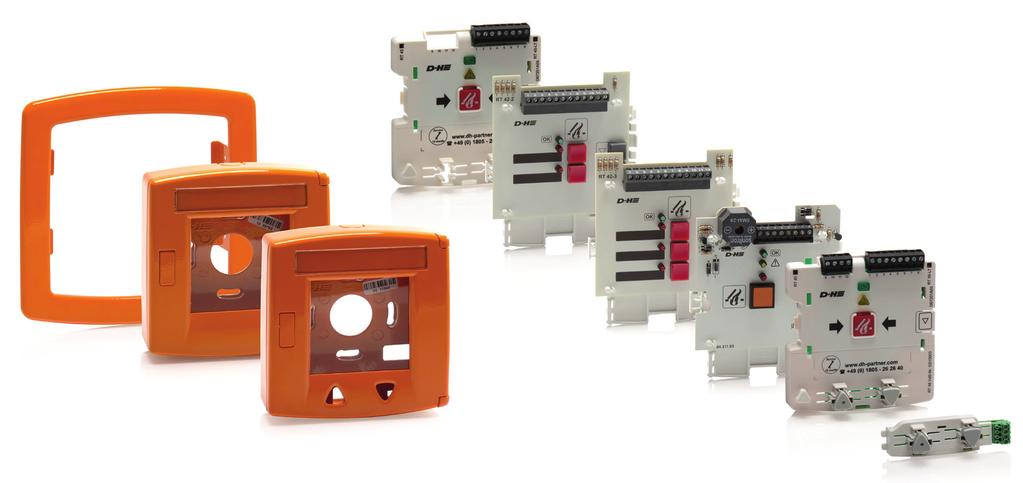

3 Serie RT SHEV-manöverpanel RT 45-LT Egenskaper För 24 V DC D+H rökventilationscentraler Kan användas som huvud- eller sidomanöverpanel Moduluppbyggnad för individuella utföranden Finns i 5 pulverlackerad färger För manuell styrning av ett SHEV system vid brand Godkännande / Certifikat Detaljer för godkännande lämnas av din D+H återförsäljare Artiklar finns även med följande godkännanden med andra artikelnummer. kan avvika. G Rätt till tekniska ändringar förbehålles D+H Mechatronic AG, Ammersbek

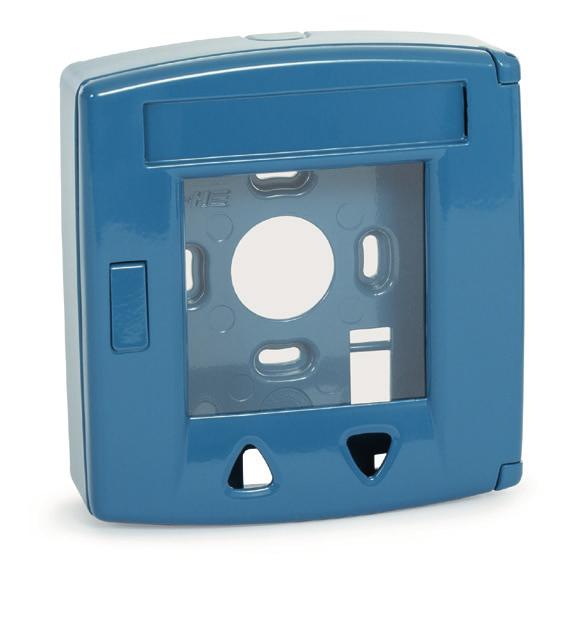

4 RT GEH02-ALU RT kapsling Färg Orange (~ RAL 2011) RT GEH02-ALU/B RT kapsling Färg Blå (~ RAL 5009) RT GEH02-ALU/G RT kapsling Färg Grå (~ RAL 7035) Version 01/2019

5 Serie RT SHEV-manöverpanel RT GEH02-ALU/R RT kapsling Färg Röd (~ RAL 3000) RT GEH02-ALU/Y RT kapsling Färg Gul (~ RAL 1004) RT GEH02-LT-ALU RT kapsling Med monteringshål för ventilationsknapp manöverenhet Färg Orange (~ RAL 2011) Rätt till tekniska ändringar förbehålles D+H Mechatronic AG, Ammersbek

6 RT GEH02-LT-ALU/B RT kapsling Med monteringshål för ventilationsknapp manöverenhet Färg Blå (~ RAL 5009) RT GEH02-LT-ALU/G RT kapsling Med monteringshål för ventilationsknapp manöverenhet Färg Grå (~ RAL 7035) RT GEH02-LT-ALU/R RT kapsling Med monteringshål för ventilationsknapp manöverenhet Färg Röd (~ RAL 3000) Version 01/2019

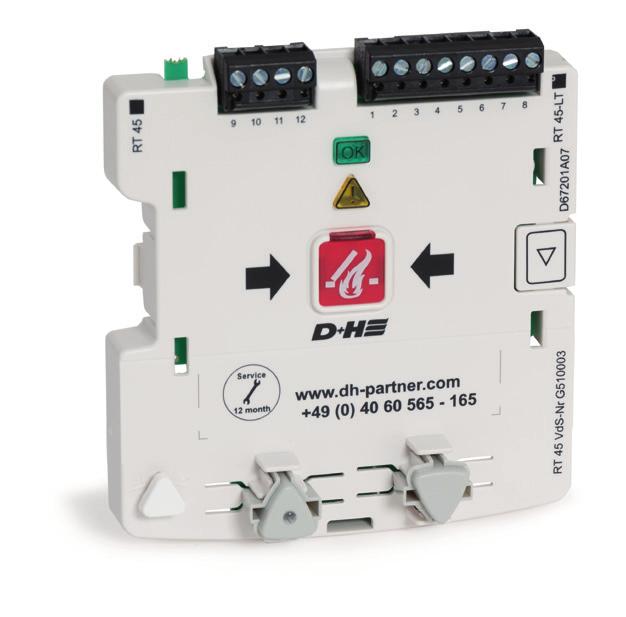

7 Serie RT SHEV-manöverpanel RT GEH02-LT-ALU/Y RT kapsling Med monteringshål för ventilationsknapp manöverenhet Färg Gul (~ RAL 1004) RT BE RT manöverenhet Kan användas som huvud- eller sidomanöverpanel Funktion: SHEV ÖPPNA, SHEV Återställa Indikering: Driftberedskap, larm utlöst och störning 105 x 115 mm 0,05 kg RT BE45-1-LT RT manöverenhet med ventilationsknapp Kan användas som huvud- eller sidomanöverpanel Funktion: SHEV ÖPPNA, SHEV Återställa Funktion: Ventilation ÖPPNA, Ventilation STÄNGA 105 x 115 mm 0,05 kg Indikering: Driftberedskap, larm utlöst, störning och ventilation ÖPPNA Rätt till tekniska ändringar förbehålles D+H Mechatronic AG, Ammersbek

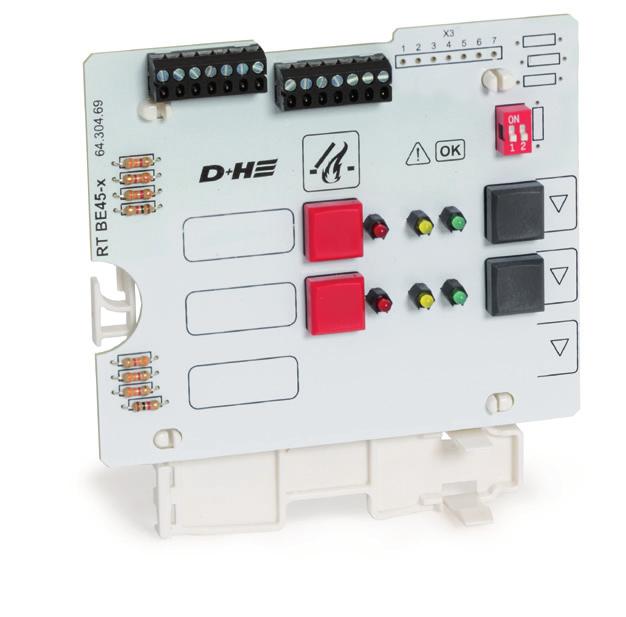

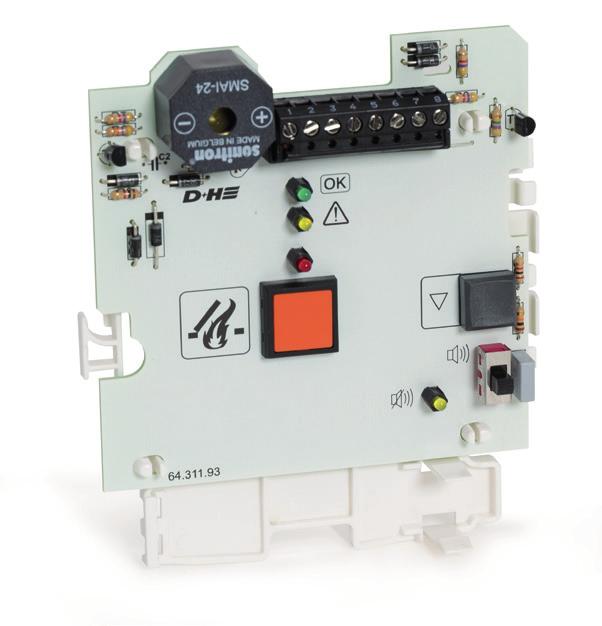

8 RT BE RT manöverenhet För SHEV aktivering av 2 skilda brand- och rökutrymmen Gemensam jord per DIP brytare frånskiljningsbar 105 x 115 mm 0,08 kg Funktioner per SHEV område: ÖPPNA / STÄNGA (STÄNGA knappar ligger dolda) Indikeringar per SHEV område: Larm-, kontrolloch störningsindikering RT BE RT manöverenhet För SHEV aktivering av 3 skilda brand- och rökutrymmen Gemensam jord per DIP brytare frånskiljningsbar 105 x 115 mm 0,08 kg Funktioner per SHEV område: ÖPPNA / STÄNGA (STÄNGA knappar ligger dolda) Indikeringar per SHEV område: Larm-, kontrolloch störningsindikering RT BE42-ST RT manöverenhet Akustisk signal Driftberedskap TILL / FRÅN Funktion: SHEV ÖPPNA, SHEV Återställa Indikering: Driftberedskap, larm utlöst och störning Ljudstyrka 75 db 105 x 115 mm 0,09 kg Kontrolldiod blinkar vid SHEV larm, om akustisk signal inte driftklar Version 01/2019

9 Serie RT SHEV-manöverpanel RT BE42-Z RT manöverenhet Kan endast användas tillsammans med standard SHEV manöverpanel och UM 41 överföringsmodul För 2 trådars ledningar 105 x 115 mm 0,05 kg Funktion: SHEV ÖPPNA Indikering: Driftberedskap och larm utlöst Med indikering RT BE42-Z-K RT manöverenhet Kan endast användas tillsammans med standard SHEV manöverpanel och UM 41 överföringsmodul För 2 trådars ledningar 105 x 115 0,05 kg Funktion: SHEV ÖPPNA Indikering: Driftberedskap och larm utlöst Utan indikering Beskrivning RT LT RT ventilationsknapp manöverenhet Funktion: Ventilation ÖPPNA, Ventilation STÄNGA 88 x 25 mm 0,02 kg Rätt till tekniska ändringar förbehålles D+H Mechatronic AG, Ammersbek

10 RT UPR RT ram infälld Täckram för infälld montering av RT 45/ LT Aluminium Färg Orange (~ RAL 2011) 170 x 180 mm 0,13 kg RT UPR 02/A RT ram infälld Täckram för infälld montering av RT 45/ LT Färg Aluminium Silver 170 x 180 mm 0,13 kg RT UPR 02/B RT ram infälld Täckram för infälld montering av RT 45/ LT Aluminium Färg Blå (~ RAL 5009) 170 x 180 mm 0,13 kg Version 01/2019

11 Serie RT SHEV-manöverpanel RT UPR 02/G RT ram infälld Täckram för infälld montering av RT 45/ LT Aluminium Färg Grå (~ RAL 7035) 170 x 180 mm 0,13 kg RT UPR 02/R RT ram infälld Täckram för infälld montering av RT 45/ LT Aluminium Färg Röd (~ RAL 3000) 170 x 180 mm 0,13 kg RT UPR 02/Y RT ram infälld Täckram för infälld montering av RT 45/ LT Aluminium Färg Gul (~ RAL 1004) 170 x 180 mm 0,13 kg Rätt till tekniska ändringar förbehålles D+H Mechatronic AG, Ammersbek

12 RT UPD RT infälld dosa För infälld montering av RT 45/ LT i ihåliga väggar, sten- och betongväggar Färg Plast Orange 220 x 155 x 50 mm 0,12 kg Version 01/2019
