1 LEJONFASTIGHETER AB PROJEKTERINGS PM GEOTEKNIK Översiktlig geoteknisk undersökning, Blästadskolan, Linköping

2 PROJEKTERINGS PM GEOTEKNIK Översiktlig geoteknisk undersökning, Blästadskolan, Linköping KUND Lejonfastigheter AB KONSULT WSP Samhällsbyggnad Norrköping Besök: Södra Grytsgatan 7 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER UPPDRAGSNAMN Översiktlig geoteknisk undersökning, Blästadskolan, Linköping UPPDRAGSNUMMER FÖRFATTARE Patrik Emanuelsson DATUM WSP Samhällsbyggnad Christina Berglund Patrik Emanuelsson Lejonfastigheter AB Malin Amlé Christina.Berglund@wsp.com Patrik.Emanuelsson@wsp.com Malin.amle@lejonfastigheter.se ÄNDRINGSDATUM GRANSKAD AV Magnus Widfeldt GODKÄND AV Christina Berglund Översiktlig geoteknisk undersökning, Blästadskolan, Linköping

3 INNEHÅLL 1 UPPDRAG 4 2 ÄNDAMÅL 4 3 UTFÖRDA UNDERSÖKNINGAR NU UTFÖRDA UNDERSÖKNINGAR 5 4 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER 5 5 GEOTEKNISKA FÖRHÅLLANDEN JORDLAGERFÖLJD GEOHYDROLOGISKA FÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN SÄTTNINGSFÖRHÅLLANDEN HÄRLEDDA VÄRDEN 6 6 GEOTEKNISKA REKOMMENDATIONER SCHAKTNING GRUNDLÄGGNING BYGGNADER HÅRDGJORDA YTOR DAGVATTEN BEFINTLIGA LEDNINGAR KOMPLETTERANDE UNDERSÖKNINGAR 8 7 KONTROLL 8 8 GRANSKNING Översiktlig geoteknisk undersökning, Blästadskolan, Linköping 3

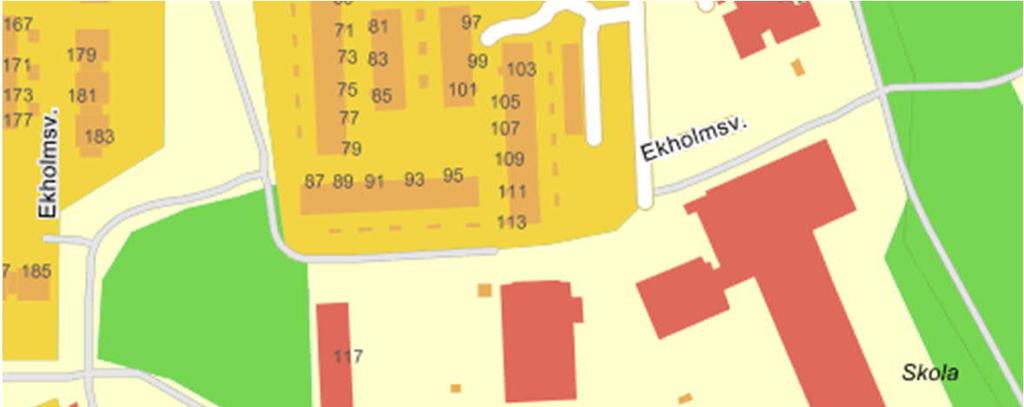

4 1 UPPDRAG WSP Sverige AB har på uppdrag av Lejonfastigheter AB, utfört en översiktlig geoteknisk undersökning och en radonundersökning för rubricerat objekt. På aktuella fastigheter, Rökpelaren 2 och Rökpipan 1, i stadsdelen Blästad i Linköping, planeras nybyggnationer av skolbyggnader. Aktuellt undersökningsområdet visas i Figur 1. Figur 1: Aktuellt område för geoteknisk undersökning. Eniro (2018) 2 ÄNDAMÅL Syftet med den geotekniska undersökningen är att undersöka mark- och grundläggningsförhållandena i området inför lämplig lokalisering av ny skolbyggnad samt ge grundläggningsrekommendationer för planerad byggnation i ett tidigt skede. En kompletterande geoteknisk undersökning bör göras efter att placering av planerade byggnation har fastställts. Detta PM är ett projekteringsunderlag och behandlar endast rekommendationer och synpunkter för projekteringsskedet. Vid totalentreprenad ansvarar entreprenören för eget val av dimensioneringsparametrar och sina valda konstruktionslösningar. När ritningar på vald grundläggning är upprättade skall en förnyad geoteknisk granskning göras för att verifiera att alla här givna geotekniska krav är beaktade av andra projektörer. För byggskedet skall geotekniska krav och rekommendationer för bygget inarbetas i byggbeskrivningen, alternativt ska föreliggande handling omarbetas till bygghandling. Redovisning av utförda fält- och laboratoriearbeten är utfört i separat Markteknisk undersökningsrapport geoteknik, MUR/Geo, Översiktlig geoteknisk undersökning, Blästadskolan, Linköping

5 3 UTFÖRDA UNDERSÖKNINGAR 3.1 NU UTFÖRDA UNDERSÖKNINGAR Markteknisk undersökningsrapport (MUR), Översiktlig geoteknisk undersökning, Blästadskolan, Linköping, daterad BEFINTLIGA FÖRHÅLLANDEN 4.1 TOPOGRAFI OCH YTBESKAFFENHET Undersökningsområdet ligger i Blästad i södra delen av Linköping. I dagsläget består undersökningsområdet av en skolgård. Skolgården består av asfalterade ytor, gräsytor samt en lekplats på sandmark. Det återfinns även två mindre förhöjningar i området. Undersökningsområdet angränsas av befintliga byggnader i norr, öst samt sydväst. I västlig samt sydöstlig riktning återfinns mindre skogsområden. Marknivån inom undersökningsområdet är plant och ligger kring +65,5 enligt höjdsystem RH BEFINTLIGA LEDNINGAR OCH KONSTRUKTIONER Inom undersökningsområdet finns det i ett flertal byggnader (skolbyggnader och förråd) och konstruktioner (lekplats, bollplank etc). Två ledningsstråk med VA-ledningar samt elledningar till barackbyggnaden och utomhusbelysning finns inom undersökningsområdet. 5 GEOTEKNISKA FÖRHÅLLANDEN 5.1 JORDLAGERFÖLJD Nedan beskrivs jordlagerföljden inom undersökningsområdet. - Fyllnadsmaterial alternativt mullhaltig lera och torrskorpelera Fyllnadsmaterialet består mestadels av grus. Mäktighet av 0,8 meter. Den mullhaltiga leran har påträffats på grönytan. Under den mullhaltiga leran ligger ett lager av torrskorpelera. Mäktigheten är 0,3 respektive 0,5 meter. - Lera / siltig lera Med en mäktighet av 1,0-3,3 meter. Fastheten varierar mellan mycket låg till låg. Leran är starkt överkonsoliderad den första metern för att därefter vara överkonsoliderad ner till moränjorden. Den odränerade skjuvhållfastheten ligger mellan kpa, där det högre värdet finns i övre delen av lerprofilen Översiktlig geoteknisk undersökning, Blästadskolan, Linköping 5

6 - sandig morän / lerig sandig morän Mäktighet av 1,0-9,0 meter. Dess relativa fasthet varierar mellan medelhög till mycket hög. - Fast botten Sonderingar har inte kunnat drivas ned ytterligare efter 1,5-10,8 meter. I två av undersökningspunkterna i det nordöstra hörnet återfinns de största djupen till fast botten, vilket är på 10,5 respektive 10,8 meter. I övriga undersökningspunkter är djupet mindre än 4 meter. Ingen utav sonderingsstoppen har tolkats som bergträff. 5.2 GEOHYDROLOGISKA FÖRHÅLLANDEN Grundvattenytan bedöms utifrån undersökningar ligga på mellan nivån +63,9, vilket motsvarar cirka 2,6 meter under markytan. 5.3 STABILITETSFÖRHÅLLANDEN Marken är plan. Inga stabilitetsproblem förväntas föreligga. 5.4 SÄTTNINGSFÖRHÅLLANDEN Lera är en sättningskänslig jord som i kombination med de planerade byggnadernas stora laster kommer att ge upphov till sättningar. 5.5 HÄRLEDDA VÄRDEN Jordlagrens härledda värden för deformations- och hållfasthetsparameterar presenteras i Tabell 1. Friktionsvinkel för moränjorden har ej utvärderats då inga representativa värden har kunnat tolkas utifrån genomförd viktsonderingen. Lerans odränerade skjuvhållfasthet minskar med djupet. Tabell 1. Härledda värden. Jordlager Mäktighet E-modul Odränerad skjuvhållfasthet [m] [MPa] [kpa] Torrskorpelera 0,8 16,3 65 Lera /siltig lera 1,0-3,3 16,3-10, Sandmorän / Siltmorän 1,0-9,0 10 1) - 1) Empirisk vald utifrån TK GEO 2013, Fast siltmorän/mellanlagrad sandmorän Översiktlig geoteknisk undersökning, Blästadskolan, Linköping

7 6 GEOTEKNISKA REKOMMENDATIONER 6.1 SCHAKTNING Innan grundläggning av byggnaderna sker behöver all organisk jord, så som mulljord och jordmaterial med växtdelar, schaktas bort. Schaktning ner till 2,5 meter bedöms kunna utföras med lutningen 2:1. Om schakt skall hållas öppna en längre tid alternativt om laster påförs vid släntkrön skall en flackare släntlutning användas. Om vatten tränger in i ett schakt behöver vattnet pumpas bort så att erosion och uppmjukning av schaktslänter och schaktbotten ej förekommer. Schakter inom undersökningsområdet kan påträffa jord med siltinnehåll. Jord med siltinnehåll är mycket tjälfarligt, erosionskänsligt och får flytjordsegenskaper vid vattenmättnad och omrörning. Då siltandelen inom undersökningsområdet ökar med djupet kan det bli aktuellt att skydda schaktslänter och schaktbotten. Schaktning skall ske enligt handboken utgiven av arbetsmiljöverket och statens geotekniska institut Schakta säkert. 6.2 GRUNDLÄGGNING BYGGNADER Två alternativa rekommendationer föreslås gällande grundläggning av byggnaderna. Alternativ 1 Utskiftning av massor. Byggnader kan grundläggas på moränen efter att ovanliggande lermassor skiftats ut. Denna metod passar om byggnaderna placeras i de grundare partierna av undersökningsområdet i söder eller väster, eller om källare planeras. Alternativ 2 Pålning av byggnaderna. Lera är en sättningskänslig jord som i kombination av de stora laster byggnaderna kommer ge upphov till innebär att sättningsskador på byggnaderna troligen kommer att uppstå om man inte pålar byggnaden. 6.3 HÅRDGJORDA YTOR Grundläggning av hårdgjorda ytor bedöms kunna utföras direkt på torrskorpelera alternativt på befintligt fyllnadsmaterial av grus. Hårdgjorda ytor dimensioneras utefter materialtyp 5A och tjälfarlighetsklass DAGVATTEN Befintligt dagvattensystem kan användas förutsatt att det inte råder kapacitetsbrist i ledningsnätet. Dock kan omläggning bli aktuellt i och med byggnadernas placering är osäker. Ett alternativ är att omhänderta dagvattnet lokalt genom infiltration för att minimera risken att lokalt sänka grundvattennivån. Lerjordar har dock en låg Översiktlig geoteknisk undersökning, Blästadskolan, Linköping 7

8 permeabilitet och infiltrationen kan fördröjas, varvid vattensamlingar kan bildas. För att undvika nämnda vattensamlingar kan underjordiska fördröjningsmagasin i form av stenkistor eller kassetter användas. Om en lokal sänkning av grundvattennivån uppstår kommer sättningarna att bli större. 6.5 BEFINTLIGA LEDNINGAR Marken ovan befintliga ledningar som är känsliga för rörelser skall ej belastas, exempelvis genom markhöjning eller byggnation. Befintligt stråk med vattenledningar kan bli aktuellt att flyttas om dessa skulle placeras under planerad byggnad eller större uppfyllnad. Konsultation med geotekniker rekommenderas vid detaljprojektering. 6.6 MARKRADON Då moränjorden klassas som högradonsmark skall byggnaderna grundläggas radonsäkert förutsatt att eventuella framtida mätningar inte påvisar något annat. 6.7 KOMPLETTERANDE UNDERSÖKNINGAR Vid vidare projektering av nya skolbyggnader bör kompletterande undersökningar utföras, när läge på nya byggnader är fastställt. De fortsatta undersökningarna som bör genomföras är: - Asfaltprovtagning för att undersöka eventuell PAH (Polycykliska aromatiska kolväten) förekomst, tjärasfalt. - Bestämning av djup till berg om pålning blir aktuellt. Bestämning av pålningslängder alternativt möjligheten att genomföra utskiftning av massor. - Vid pålning skall moränjordens parametrar även bestämmas. - Vid utskiftning av massor bör kompletterande sonderingar utföras samt provtagning av massor för att bedöma lämplig masshantering. - Fortsatt mätning av grundvattennivå för att kunna fastställa en dimensionerande nivå. - Omvänt slugtest för att utvärdera jordarnas permeabilitet. Utförs om det är aktuellt med lokalt omhändertagande av dagvatten. - Markradonmätning bör kompletteras för lerjorden. 7 KONTROLL Kontroll ska utföras enligt rapport BFS 2011:10 EKS samt enligt Eurocode 7-2 kap 2.5 Kontroll. 8 GRANSKNING Granskning har utförts av Magnus Widfeldt, geotekniker Översiktlig geoteknisk undersökning, Blästadskolan, Linköping
