INSTALLATIONSHANDBOK. Luftkylda vätskekylare av enhetstyp

Transkript

1 INSTALLATIONSHANDBOK EWYQ080DAYN EWYQ00DAYN EWYQ30DAYN EWYQ50DAYN EWYQ80DAYN EWYQ20DAYN EWYQ230DAYN EWYQ250DAYN

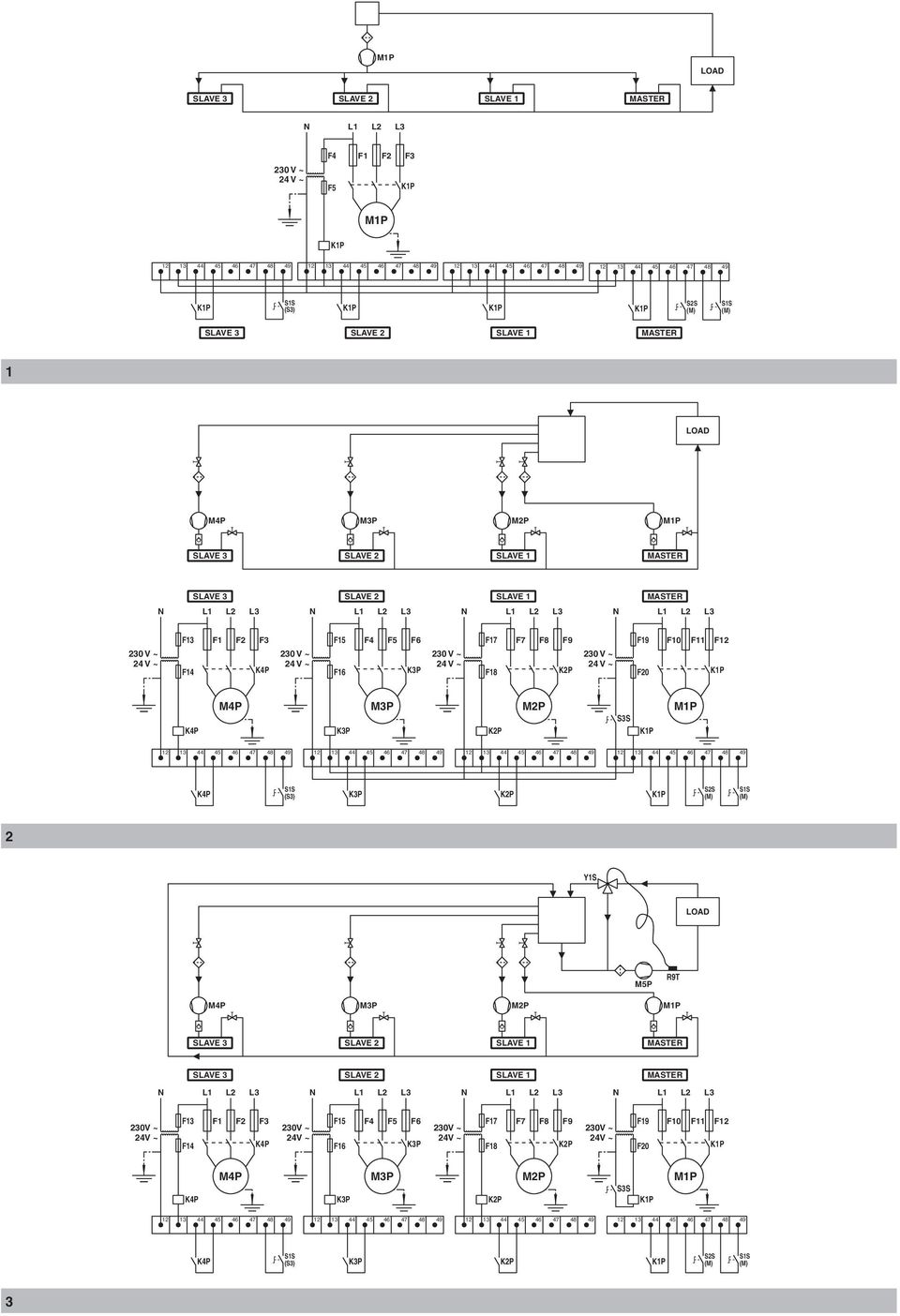

2 2 MP LOAD SLAVE 3 SLAVE 2 SLAVE MASTER N L L2 L3 230 V ~ 24 V ~ F4 F5 F F2 F3 KP MP KP KP SS (S3) KP KP KP S2S (M) SS (M) SLAVE 3 SLAVE 2 SLAVE MASTER 2 LOAD M4P M3P M2P MP SLAVE 3 SLAVE 2 SLAVE MASTER SLAVE 3 SLAVE 2 SLAVE MASTER N L L2 L3 N L L2 L3 N L L2 L3 N L L2 L3 230 V ~ 24 V ~ F3 F4 F F2 F3 K4P 230 V ~ 24 V ~ F5 F6 F4 F5 F6 K3P 230 V ~ 24 V ~ F7 F8 F7 F8 F9 K2P 230 V ~ 24 V ~ F9 F20 F0 F F2 KP K4P M4P M3P M2P S3S K3P K2P KP MP K4P SS (S3) K3P K2P KP S2S (M) SS (M) 2 3 YS LOAD M5P R9T M4P M3P M2P MP SLAVE 3 SLAVE 2 SLAVE MASTER SLAVE 3 SLAVE 2 SLAVE MASTER N L L2 L3 N L L2 L3 N L L2 L3 N L L2 L3 230V ~ 24V ~ F3 F4 F F2 F3 K4P 230V ~ 24V ~ F5 F6 F4 F5 F6 K3P 230V ~ 24V ~ F7 F8 F7 F8 F9 K2P 230V ~ 24V ~ F9 F20 F0 F F2 KP M4P M3P M2P S3S K4P K3P K2P KP MP K4P SS (S3) K3P K2P KP S2S (M) SS (M) 3

3 CE - ATITIKTIES-DEKLARACIJA CE - ATBILSTĪBAS-DEKLARĀCIJA CE - VYHLÁSENIE-ZHODY CE - UYUMLULUK-BİLDİRİSİ CE - IZJAVA O SKLADNOSTI CE - VASTAVUSDEKLARATSIOON CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - IZJAVA-O-USKLAĐENOSTI CE - MEGFELELŐSÉGI-NYILATKOZAT CE - DEKLARACJA-ZGODNOŚCI CE - DECLARAŢIE-DE-CONFORMITATE CE - ERKLÆRING OM-SAMSVAR CE - ILMOITUS-YHDENMUKAISUUDESTA CE - PROHLÁŠENÍ-O-SHODĚ CE - DECLARAÇÃO-DE-CONFORMIDADE СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - OPFYLDELSESERKLÆRING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARACION-DE-CONFORMIDAD CE - DICHIARAZIONE-DI-CONFORMITA CE - H ø H YMMOPºø H CE - DECLARATION-OF-CONFORMITY CE - KONFORMITÄTSERKLÄRUNG CE - DECLARATION-DE-CONFORMITE CE - CONFORMITEITSVERKLARING 7 m deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja: 8 r declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie: 9 o z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša: 20 x kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid: 2 b декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация: 22 t visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija: 23 v ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeįu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija: 24 k vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie: 25 w tamamen kendi sorumluluğunda olmak üzere bu bildirinin ilgili olduğu klima modellerinin aşağıdaki gibi olduğunu beyan eder: 09 u заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление: 0 q erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører: s deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att: 2 n erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon innebærer at: 3 j ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit: 4 c prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje: 5 y izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi: 6 h teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik: Daikin Europe N.V. 0 a declares under its sole responsibility that the air conditioning models to which this declaration relates: 02 d erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist: 03 f déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration: 04 l verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft: 05 e declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración: 06 i dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione: 07 g ËÏÒÓÂÈ ÌÂ appleôîïâèûùèî ÙË Â ı ÓË fiùè Ù ÌÔÓÙ Ï ÙˆÓ ÎÏÈÌ ÙÈÛÙÈÎÒÓ Û ÛÎÂ ÒÓ ÛÙ ÔappleÔ Ó Ê ÚÂÙ È Ë apple ÚÔ Û ÏˆÛË: 08 p declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere: EWYQ080DAYN****, EWYQ00DAYN****, EWYQ30DAYN****, EWYQ50DAYN****, EWYQ80DAYN****, EWYQ20DAYN****, EWYQ230DAYN****, EWYQ250DAYN****, * =,, -, 0,, 2, 3,..., 9, A, B, C,..., Z 2 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции: 22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus: 23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem: 24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade s našim návodom: 25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur: 6 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják: 7 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami: 8 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu instrucţiunile noastre: 9 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili: 20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele: 2 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i henhold til våre instrukser: 3 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti: 4 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům: 5 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama: 08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de acordo com as nossas instruções: 09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям: 0 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser: respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att användning sker i överensstämmelse med våra instruktioner: 04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies: 05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras instrucciones: 06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni: 07 Â Ó È Û ÌÊˆÓ ÌÂ ÙÔ( ) ÎfiÏÔ ıô( ) appleúfiù appleô( ) ÏÏÔ ÁÁÚ ÊÔ( ) Î ÓÔÓÈÛÌÒÓ, applefi ÙËÓ appleúô applefiıâûë fiùè ÚËÛÈÌÔappleÔÈÔ ÓÙ È Û ÌÊˆÓ ÌÂ ÙÈ Ô ËÁ Â Ì : 0 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions: 02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß unseren Anweisungen eingesetzt werden: 03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions: EN , 9 Direktive z vsemi spremembami. 20 Direktiivid koos muudatustega. 2 Директиви, с техните изменения. 22 Direktyvose su papildymais. 23 Direktīvās un to papildinājumos. 24 Smernice, v platnom znení. 25 Değiştirilmiş halleriyle Yönetmelikler. 0 Direktiver, med senere ændringer. Direktiv, med företagna ändringar. 2 Direktiver, med foretatte endringer. 3 Direktiivejä, sellaisina kuin ne ovat muutettuina. 4 v platném znění. 5 Smjernice, kako je izmijenjeno. 6 irányelv(ek) és módosításaik rendelkezéseit. 7 z późniejszymi poprawkami. 8 Directivelor, cu amendamentele respective. 0 Directives, as amended. 02 Direktiven, gemäß Änderung. 03 Directives, telles que modifiées. 04 Richtlijnen, zoals geamendeerd. 05 Directivas, según lo enmendado. 06 Direttive, come da modifica. 07 ËÁÈÒv, fiappleˆ Ô Ó ÙÚÔappleÔappleÔÈËıÂ. 08 Directivas, conforme alteração em. 09 Директив со всеми поправками. *** * ** Machinery 2006/42/EC Electromagnetic Compatibility 2004/08/EC Pressure Equipment 97/23/EC 9 ob upoštevanju določb: 20 vastavalt nõuetele: 2 следвайки клаузите на: 22 laikantis nuostatų, pateikiamų: 23 ievērojot prasības, kas noteiktas: 24 održiavajúc ustanovenia: 25 bunun koşullarına uygun olarak: 0 under iagttagelse af bestemmelserne i: enligt villkoren i: 2 gitt i henhold til bestemmelsene i: 3 noudattaen määräyksiä: 4 za dodržení ustanovení předpisu: 5 prema odredbama: 6 követi a(z): 7 zgodnie z postanowieniami Dyrektyw: 8 în urma prevederilor: 0 following the provisions of: 02 gemäß den Vorschriften der: 03 conformément aux stipulations des: 04 overeenkomstig de bepalingen van: 05 siguiendo las disposiciones de: 06 secondo le prescrizioni per: 07 ÌÂ Ù ÚËÛË Ùˆv È Ù ÍÂˆv Ùˆv: 08 de acordo com o previsto em: 09 в соответствии с положениями: 24 *ako bolo uvedené v <A> a pozitívne zistené v súlade s osvedčením <C>. ** ako je to stanovené v Súbore technickej konštrukcie <D> a kladne posúdené <E> (Aplikovaný modul <F>) podľa Certifikátu <G>. Kategória nebezpečia <H>. Viď tiež nasledovnú stranu. 25 *<A> da belirtildiği gibi ve <C> Sertifikasına göre tarafından olumlu olarak değerlendirildiği gibi. ** <D> Teknik Yapı Dosyasında belirtildiği gibi ve <G> Sertifikasına göre <E> tarafından olumlu olarak (Uygulanan modül <F>) değerlendirilmişti. Risk kategorisi <H>. Ayrıca bir sonraki sayfaya bakın. <A> DAIKIN.TCF.026C/ KEMA (NB0344) <C> QUA/EMC <D> Daikin.TCFP.006 <E> AIB Vinçotte (NB0026) <F> B + D <G> 52846/08/02/ /9042 <H> III 9 *kot je določeno v <A> in odobreno s strani v skladu s certifikatom <C>. ** kot je določeno v tehnični mapi <D> in odobreno s strani <E> (Uporabljen modul <F>) v skladu s certifikatom <G>. Kategorija tveganja <H>. Glejte tudi na naslednji strani. 20 *nagu on näidatud dokumendis <A> ja heaks kiidetud järgi vastavalt sertifikaadile <C>. ** nagu on näidatud tehnilises dokumentatsioonis <D> ja heaks kiidetud <E> järgi (lisamoodul <F>) vastavalt sertifikaadile <G>. Riskikategooria <H>. Vaadake ka järgmist lehekülge. 2 *както е изложено в <A> и оценено положително от съгласно Cертификата <C>. ** както е заложено в Акта за техническа конструкция <D> и оценено положително от <E> (Приложен модул <F>) съгласно Сертификат <G>. Категория риск <H>. Вижте също на следващата страница. 22 *kaip nustatyta <A> ir kaip teigiamai nuspręsta pagal Sertifikatą <C>. ** kaip nurodyta Techninėje konstrukcijos byloje <D> ir patvirtinta <E> (taikomas modulis <F>) pagal pažymėjimą <G>. Rizikos kategorija <H>. Taip pat žiūrėkite ir kitą puslapį. 23 *kkā norādīts <A> un atbilstoši pozitīvajam vērtējumam saskaņā ar sertifikātu <C>. ** kā noteikts tehniskajā dokumentācijā <D>, atbilstoši <E> pozitīvajam lēmumam (piekritīgā sadaįa: <F>), ko apliecina sertifikāts <G>. Riska kategorija <H>. Skat. arī nākošo lappusi. 5 *kako je izloženo u <A> i pozitivno ocijenjeno od strane prema Certifikatu <C>. ** kako je izloženo u Datoteci o tehničkoj konstrukciji <D> i pozitivno ocijenjeno od strane <E> (Primijenjen modul <F>) prema Certifikatu <G>. Kategorija opasnosti <H>. Također pogledajte na slijedećoj stranici. 6 *a(z) <A> alapján, a(z) igazolta a megfelelést, a(z) <C> tanúsítvány szerint. ** a(z) <D> műszaki konstrukciós dokumentáció alapján, a(z) <E> igazolta a megfelelést (alkalmazott modul: <F>), a(z) <G> tanúsítvány szerint. Veszélyességi kategória <H>. Lásd még a következő oldalon. 7 *zgodnie z dokumentacją <A>, pozytywną opinią i Świadectwem <C>. ** zgodnie z archiwalną dokumentacją konstrukcyjną <D> i pozytywną opinią <E> (Zastosowany moduł <F>) zgodnie ze Świadectwem <G>. Kategoria zagrożenia <H>. Patrz także następna strona. 8 *aşa cum este stabilit în <A> şi apreciat pozitiv de în conformitate cu Certificatul <C>. ** conform celor stabilite în Dosarul tehnic de construcţie <D> şi apreciate pozitiv de <E> (Modul aplicat <F>) în conformitate cu Certificatul <G>. Categorie de risc <H>. Consultaţi de asemenea pagina următoare. 0 *som anført i <A> og positivt vurderet af i henhold til Certifikat <C>. ** som anført i den Tekniske Konstruktionsfil <D> og positivt vurderet af <E> (Anvendt modul <F>) i henhold til Certifikat <G>. Risikoklasse <H>. Se også næste side. *enligt <A> och godkänts av enligt Certifikatet <C>. ** i enlighet med den Tekniska Konstruktionsfilen <D> som positivt intygats av <E> (Fastsatt modul <F>) vilket också framgår av Certifikat <G>. Riskkategori <H>. Se även nästa sida. 2 *som det fremkommer i <A> og gjennom positiv bedømmelse av ifølge Sertifikat <C>. ** som det fremkommer i den Tekniske Konstruksjonsfilen <D> og gjennom positiv bedømmelse av <E> (Anvendt modul <F>) ifølge Sertifikat <G>. Risikokategori <H>. Se også neste side. 3 *jotka on esitetty asiakirjassa <A> ja jotka on hyväksynyt Sertifikaatin <C> mukaisesti. ** jotka on esitetty Teknisessä Asiakirjassa <D> ja jotka <E> on hyväksynyt (Sovellettu moduli <F>) Sertifikaatin <G> mukaisesti. Vaaraluokka <H>. Katso myös seuraava sivu. 4 *jak bylo uvedeno v <A> a pozitivně zjištěno v souladu s osvědčením <C>. ** jak bylo uvedeno v souboru technické konstrukce <D> a pozitivně zjištěno <E> (použitý modul <F>) v souladu s osvědčením <G>. Kategorie rizik <H>. Viz také následující strana. 06 *delineato nel <A> e giudicato positivamente da secondo il Certificato <C>. ** delineato nel File Tecnico di Costruzione <D> e giudicato positivamente da <E> (Modulo <F> applicato) secondo il Certificato <G>. Categoria di rischio <H>. Fare riferimento anche alla pagina successiva. 07 *fiappleˆ Î ıôú ÂÙ È ÛÙÔ <A> Î È ÎÚ ÓÂÙ È ıâùèî applefi ÙÔ Û ÌÊˆÓ ÌÂ ÙÔ ÈÛÙÔappleÔÈËÙÈÎfi <C>. ** fiappleˆ appleúôû ÈÔÚ ÂÙ È ÛÙÔ Ú Â Ô ΔÂ ÓÈÎ Ù ÛÎÂ <D> Î È ÎÚ ÓÂÙ È ıâùèî applefi ÙÔ <E> (ÃÚËÛÈÌÔappleÔÈÔ ÌÂÓË appleôìôó <F>) Û ÌÊˆÓ ÌÂ ÙÔ ÈÛÙÔappleÔÈËÙÈÎfi <G>. ÙËÁÔÚ ÂappleÈÎÈÓ ÓfiÙËÙ <H>. Ó ÙÚ ÍÙÂ Âapple ÛË ÛÙËÓ ÂapplefiÌÂÓË ÛÂÏ. 08 *tal como estabelecido em <A> e com o parecer positivo de de acordo com o Certificado <C>. ** tal como estabelecido no Ficheiro Técnico de Construção <D> e com o parecer positivo de <E> (Módulo aplicado <F>) de acordo com o Certificado <G>. Categoria de risco <H>. Consultar também a página seguinte. 09 *как указано в <A> и в соответствии с положительным решением согласно Свидетельству <C>. ** как указано в Досье технического толкования <D> и в соответствии с положительным решением <E> (Прикладной модуль <F>) согласно Свидетельству <G>. Категория риска <H>. Также смотрите следующую страницу. 0 *as set out in <A> and judged positively by according to the Certificate <C>. ** as set out in the Technical Construction File <D> and judged positively by <E> (Applied module <F>) according to the Certificate <G>. Risk category <H>. Also refer to next page. 02 *wie in der <A> aufgeführt und von positiv beurteilt gemäß Zertifikat <C>. ** wie in der Technischen Konstruktionsakte <D> aufgeführt und von <E> (Angewandtes Modul <F>) positiv ausgezeichnet gemäß Zertifikat <G>. Risikoart <H>. Siehe auch nächste Seite. 03 *tel que défini dans <A> et évalué positivement par conformément au Certificat <C>. ** tel que stipulé dans le Fichier de Construction Technique <D> et jugé positivement par <E> (Module appliqué <F>) conformément au Certificat <G>. Catégorie de risque <H>. Se reporter également à la page suivante. 04 *zoals vermeld in <A> en positief beoordeeld door overeenkomstig Certificaat <C>. ** zoals vermeld in het Technisch Constructiedossier <D> en in orde bevonden door <E> (Toegepaste module <F>) overeenkomstig Certificaat <G>. Risicocategorie <H>. Zie ook de volgende pagina. 05 *como se establece en <A> y es valorado positivamente por de acuerdo con el Certificado <C>. ** tal como se expone en el Archivo de Construcción Técnica <D> y juzgado positivamente por <E> (Modulo aplicado <F>) según el Certificado <G>. Categoría de riesgo <H>. Consulte también la siguiente página. 9 *** Daikin Europe N.V. je pooblaščen za sestavo datoteke s tehnično mapo. 20 *** Daikin Europe N.V. on volitatud koostama tehnilist dokumentatsiooni. 2 *** Daikin Europe N.V. е оторизирана да състави Акта за техническа конструкция. 22 *** Daikin Europe N.V. yra įgaliota sudaryti šį techninės konstrukcijos failą. 23 *** Daikin Europe N.V. ir autorizēts sastādīt tehnisko dokumentāciju. 24 *** Spoločnosť Daikin Europe N.V. je oprávnená vytvoriť súbor technickej konštrukcie. 25 *** Daikin Europe N.V. Teknik Yapı Dosyasını derlemeye yetkilidir. 3 *** Daikin Europe N.V. on valtuutettu laatimaan Teknisen asiakirjan. 4 *** Společnost Daikin Europe N.V. má oprávnění ke kompilaci souboru technické konstrukce. 5 *** Daikin Europe N.V. je ovlašten za izradu Datoteke o tehničkoj konstrukciji. 6 *** A Daikin Europe N.V. jogosult a műszaki konstrukciós dokumentáció összeállítására. 7 *** Daikin Europe N.V. ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej. 8 *** Daikin Europe N.V. este autorizat să compileze Dosarul tehnic de construcţie. 07 *** Daikin Europe N.V. Â Ó È ÂÍÔ ÛÈÔ ÔÙËÌ ÓË Ó Û ÓÙ ÍÂÈ ÙÔÓ ΔÂ ÓÈÎfi Ê ÎÂÏÔ Î Ù ÛÎÂ. 08 *** A Daikin Europe N.V. está autorizada a compilar a documentação técnica de fabrico. 09 *** Компания Daikin Europe N.V. уполномочена составить Комплект технической документации. 0 *** Daikin Europe N.V. er autoriseret til at udarbejde de tekniske konstruktionsdata. *** Daikin Europe N.V. är bemyndigade att sammanställa den tekniska konstruktionsfilen. 2 *** Daikin Europe N.V. har tillatelse til å kompilere den Tekniske konstruksjonsfilen. 0 *** Daikin Europe N.V. is authorised to compile the Technical Construction File. 02 *** Daikin Europe N.V. hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen. 03 *** Daikin Europe N.V. est autorisé à compiler le Dossier de Construction Technique. 04 *** Daikin Europe N.V. is bevoegd om het Technisch Constructiedossier samen te stellen. 05 *** Daikin Europe N.V. está autorizado a compilar el Archivo de Construcción Técnica. 06 *** Daikin Europe N.V. è autorizzata a redigere il File Tecnico di Costruzione. 2PW H

4 CE - ATITIKTIES-DEKLARACIJA CE - ATBILSTĪBAS-DEKLARĀCIJA CE - VYHLÁSENIE-ZHODY CE - UYUMLULUK-BİLDİRİSİ CE - IZJAVA O SKLADNOSTI CE - VASTAVUSDEKLARATSIOON CE - ДЕКЛАРАЦИЯ-ЗА-СЪОТВЕТСТВИЕ CE - IZJAVA-O-USKLAĐENOSTI CE - MEGFELELŐSÉGI-NYILATKOZAT CE - DEKLARACJA-ZGODNOŚCI CE - DECLARAŢIE-DE-CONFORMITATE CE - ERKLÆRING OM-SAMSVAR CE - ILMOITUS-YHDENMUKAISUUDESTA CE - PROHLÁŠENÍ-O-SHODĚ CE - DECLARAÇÃO-DE-CONFORMIDADE СЕ - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - OPFYLDELSESERKLÆRING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARACION-DE-CONFORMIDAD CE - DICHIARAZIONE-DI-CONFORMITA CE - H ø H YMMOPºø H CE - DECLARATION-OF-CONFORMITY CE - KONFORMITÄTSERKLÄRUNG CE - DECLARATION-DE-CONFORMITE CE - CONFORMITEITSVERKLARING 22 t ankstesnio puslapio tęsinys: 23 v iepriekšējās lappuses turpinājums: 24 k pokračovanie z predchádzajúcej strany: 25 w önceki sayfadan devam 9 o nadaljevanje s prejšnje strani: 20 x eelmise lehekülje järg: 2 b продължение от предходната страница: 5 y nastavak s prethodne stranice: 6 h folytatás az előző oldalról: 7 m ciąg dalszy z poprzedniej strony: 8 r continuarea paginii anterioare: 2 n fortsettelse fra forrige side: 3 j jatkoa edelliseltä sivulta: 4 c pokračování z předchozí strany: 08 p continuação da página anterior: 09 u продолжение предыдущей страницы: 0 q fortsat fra forrige side: s fortsättning från föregående sida: 05 e continuación de la página anterior: 06 i continua dalla pagina precedente: 07 g Û Ó ÂÈ applefi ÙËÓ appleúôëáô ÌÂÓË ÛÂÏ : 0 a continuation of previous page: 02 d Fortsetzung der vorherigen Seite: 03 f suite de la page précédente: 04 l vervolg van vorige pagina: 20 Deklaratsiooni alla kuuluvate mudelite disainispetsifikatsioonid: 2 Проектни спецификации на моделите, за които се отнася декларацията: 22 Konstrukcinės specifikacijos modelių, kurie susiję su šia deklaracija: 23 To modeļu dizaina specifikācijas, uz kurām attiecas šī deklarācija: 24 Konštrukčné špecifikácie modelu, ktorého sa týka toto vyhlásenie: 25 Bu bildirinin ilgili olduğu modellerin Tasarım Özellikleri: 3 Tätä ilmoitusta koskevien mallien rakennemäärittely: 4 Specifikace designu modelů, ke kterým se vztahuje toto prohlášení: 5 Specifikacije dizajna za modele na koje se ova izjava odnosi: 6 A jelen nyilatkozat tárgyát képező modellek tervezési jellemzői: 7 Specyfikacje konstrukcyjne modeli, których dotyczy deklaracja: 8 Specificaţiile de proiectare ale modelelor la care se referă această declaraţie: 9 Specifikacije tehničnega načrta za modele, na katere se nanaša ta deklaracija: 07 ÚÔ È ÁÚ Ê Â È ÛÌÔ ÙˆÓ ÌÔÓÙ ÏˆÓ ÌÂ Ù ÔappleÔ Û ÂÙ ÂÙ È Ë ÏˆÛË: 08 Especificações de projecto dos modelos a que se aplica esta declaração: 09 Проектные характеристики моделей, к которым относится настоящее заявление: 0 Typespecifikationer for de modeller, som denne erklæring vedrører: Designspecifikationer för de modeller som denna deklaration gäller: 2 Konstruksjonsspesifikasjoner for de modeller som berøres av denne deklarasjonen: 0 Design Specifications of the models to which this declaration relates: 02 Konstruktionsdaten der Modelle auf die sich diese Erklärung bezieht: 03 Spécifications de conception des modèles auxquels se rapporte cette déclaration: 04 Ontwerpspecificaties van de modellen waarop deze verklaring betrekking heeft: 05 Especificaciones de diseño de los modelos a los cuales hace referencia esta declaración: 06 Specifiche di progetto dei modelli cui fa riferimento la presente dichiarazione: 24 Maximálny povolený tlak (PS): <K> (bar) Minimálna/maximálna povolená teplota (TS*): * TSmin: Minimálna teplota na nízkotlakovej strane: <L> ( C) * TSmax: Nasýtená teplota korešpondujúca s maximálnym povoleným tlakom (PS): <M> ( C) Chladivo: <N> Nastavenie tlakového poistného zariadenia: (bar) Výrobné číslo a rok výroby: nájdete na výrobnom štítku modelu 25 İzin verilen maksimum basınç (PS): <K> (bar) İzin verilen minimum/maksimum sıcaklık (TS*): * TSmin: Düşük basınç tarafındaki minimum sıcaklık: <L> ( C) * TSmax: İzin verilen maksimum basınca (PS) karşı gelen doyma sıcaklığı (PS): <M> ( C) Soğutucu: <N> Basınç emniyet düzeninin ayarı: (bar) İmalat numarası ve imalat yılı: modelin ünite plakasına bakın 9 Maksimalni dovoljeni tlak (PS): <K> (bar) Minimalna/maksimalna dovoljena temperatura (TS*): * TSmin: Minimalna temperatura na nizkotlačni strani: <L> ( C) * TSmax: Nasičena temperatura, ki ustreza maksimalnemu dovoljenemu tlaku (PS): <M> ( C) Hladivo: <N> Nastavljanje varnostne naprave za tlak: (bar) Tovarniška številka in leto proizvodnje: glejte napisno ploščico 20 Maksimaalne lubatud surve (PS): <K> (bar) Minimaalne/maksimaalne lubatud temperatuur (TS*): * TSmin: Minimaalne temperatuur madalsurve küljel: <L> ( C) * TSmax: Maksimaalsele lubatud survele (PS) vastav küllastunud temperatuur (PS): <M> ( C) Jahutusaine: <N> Surve turvaseadme seadistus: (bar) Tootmisnumber ja tootmisaasta: vaadake mudeli andmeplaati 2 Максимално допустимо налягане (PS): <K> (bar) Минимално/максимално допустима температура (TS*): * TSmin: Минимална температура от страната на ниското налягане: <L> ( C) * TSmax: Температура на насищане, съответстваща на максимално допустимото налягане (PS): <M> ( C) Охладител: <N> Настройка на предпазното устройство за налягане: (bar) Фабричен номер и година на производство: вижте табелката на модела 22 Maksimalus leistinas slėgis (PS): <K> (bar) Minimali/maksimali leistina temperatūra (TS*): * TSmin: Minimali temperatūra žemo slėgio pusėje: <L> ( C) * TSmax: Prisotinta temperatūra, atitinkamti maksimalų leistiną slėgį (PS): <M> ( C) Šaldymo skystis: <N> Apsauginio slėgio prietaiso nustatymas: (bar) Gaminio numeris ir pagaminimo metai: žiūrėkite modelio pavadinimo plokštelę 23 Maksimālais pieļaujamais spiediens (PS): <K> (bar) Minimālā/maksimālā pieļaujamā temperatūra (TS*): * TSmin: Minimālā temperatūra zemā spiediena pusē: <L> ( C) * TSmax: Piesātinātā temperatūra saskaņā ar maksimālo pieļaujamo spiedienu (PS): <M> ( C) Dzesinātājs: <N> Spiediena drošības ierīces iestatīšana: (bar) Izgatavošanas numurs un izgatavošanas gads: skat. modeļa izgatavotājuzņēmuma plāksnītie 5 Najveći dopušten tlak (PS): <K> (bar) Najniža/najviša dopuštena temperatura (TS*): * TSmin: Najniža temperatura u području niskog tlaka: <L> ( C) * TSmax: Standardna temperatura koja odgovara najvećem dopuštenom tlaku (PS): <M> ( C) Rashladno sredstvo: <N> Postavke sigurnosne naprave za tlak: (bar) Proizvodni broj i godina proizvodnje: pogledajte natpisnu pločicu modela 6 Legnagyobb megengedhető nyomás (PS): <K> (bar) Legkisebb/legnagyobb megengedhető hőmérséklet (TS*): * TSmin: Legkisebb megengedhető hőmérséklet a kis nyomású oldalon: <L> ( C) * TSmax: A legnagyobb megengedhető nyomásnak (PS) megfelelő telítettségi hőmérséklet (PS): <M> ( C) Hűtőközeg: <N> A túlnyomás-kapcsoló beállítása: (bar) Gyártási szám és gyártási év: lásd a berendezés adattábláján 7 Maksymalne dopuszczalne ciśnienie (PS): <K> (bar) Minimalna/maksymalna dopuszczalna temperatura (TS*): * TSmin: Minimalna temperatura po stronie niskociśnieniowej: <L> ( C) * TSmax: Temperatura nasycenia odpowiadająca maksymalnemu dopuszczalnemu ciśnieniu (PS): <M> ( C) Czynnik chłodniczy: <N> Nastawa ciśnieniowego urządzenia bezpieczeństwa: (bar) Numer fabryczny oraz rok produkcji: patrz tabliczka znamionowa modelu 8 Presiune maximă admisibilă (PS): <K> (bar) Temperatură minimă/maximă admisibilă (TS*): * TSmin: Temperatură minimă pe partea de presiune joasă: <L> ( C) * TSmax: Temperatura de saturaţie corespunzând presiunii maxime admisibile (PS): <M> ( C) Agent frigorific: <N> Reglarea dispozitivului de siguranţă pentru presiune: (bar) Numărul de fabricaţie şi anul de fabricaţie: consultaţi placa de identificare a modelului 0 Maks. tilladt tryk (PS): <K> (bar) Min./maks. tilladte temperatur (TS*): * TSmin: Min. temperatur på lavtrykssiden: <L> ( C) * TSmax: Mættet temperatur svarende til maks. tilladte tryk (PS): <M> ( C) Kølemiddel: <N> Indstilling af tryksikringsudstyr: (bar) Produktionsnummer og fremstillingsår: se modellens fabriksskilt Maximalt tillåtet tryck (PS): <K> (bar) Min/max tillåten temperatur (TS*): * TSmin: Minimumtemperatur på lågtryckssidan: <L> ( C) * TSmax: Mättnadstemperatur som motsvarar maximalt tillåtet tryck (PS): <M> ( C) Köldmedel: <N> Inställning för trycksäkerhetsenhet: (bar) Tillverkningsnummer och tillverkningsår: se modellens namnplåt 2 Maksimalt tillatt trykk (PS): <K> (bar) Minimalt/maksimalt tillatt temperatur (TS*): * TSmin: Minimumstemperatur på lavtrykkssiden: <L> ( C) * TSmax: Metningstemperatur i samsvar med maksimalt tillatt trykk (PS): <M> ( C) Kjølemedium: <N> Innstilling av sikkerhetsanordning for trykk: (bar) Produksjonsnummer og produksjonsår: se modellens merkeplate 3 Suurin sallittu paine (PS): <K> (bar) Pienin/suurin sallittu lämpötila (TS*): * TSmin: Alhaisin matalapainepuolen lämpötila: <L> ( C) * TSmax: Suurinta sallittua painetta (PS) vastaava kyllästyslämpötila: <M> ( C) Kylmäaine: <N> Varmuuspainelaitteen asetus: (bar) Valmistusnumero ja valmistusvuosi: katso mallin nimikilpi 4 Maximální přípustný tlak (PS): <K> (bar) Minimální/maximální přípustná teplota (TS*): * TSmin: Minimální teplota na nízkotlaké straně: <L> ( C) * TSmax: Saturovaná teplota odpovídající maximálnímu přípustnému tlaku (PS): <M> ( C) Chladivo: <N> Nastavení bezpečnostního tlakového zařízení: (bar) Výrobní číslo a rok výroby: viz typový štítek modelu 06 Pressione massima consentita (PS): <K> (bar) Temperatura minima/massima consentita (TS*): * TSmin: temperatura minima nel lato di bassa pressione: <L> ( C) * TSmax: temperatura satura corrispondente alla pressione massima consentita (PS): <M> ( C) Refrigerante: <N> Impostazione del dispositivo di controllo della pressione: (bar) Numero di serie e anno di produzione: fare riferimento alla targhetta del modello 07 ª ÁÈÛÙË ÂappleÈÙÚÂapplefiÌÂÓË apple ÂÛË (PS): <K> (bar) Ï ÈÛÙË/Ì ÁÈÛÙË ÂappleÈÙÚÂapplefiÌÂÓË ıâúìôîú Û (TS*): * TSmin: Ï ÈÛÙË ıâúìôîú Û ÁÈ ÙËÓ appleïâ Ú ÌËÏ apple ÂÛË : <L> ( C) * TSmax: ÔÚÂÛÌ ÓË ıâúìôîú Û appleô ÓÙÈÛÙÔÈ Â ÌÂ ÙË Ì ÁÈÛÙË ÂappleÈÙÚÂapplefiÌÂÓË apple ÂÛË (PS): <M> ( C) æ ÎÙÈÎfi: <N> ƒ ıìèûë ÙË È Ù ÍË ÛÊ ÏÂÈ apple ÂÛË : (bar) ÚÈıÌfi Î Ù ÛÎÂ Î È ÙÔ Î Ù ÛÎÂ : Ó ÙÚ ÍÙÂ ÛÙËÓ appleèó Î Ó ÁÓÒÚÈÛË ÙÔ ÌÔÓÙ ÏÔ 08 Pressão máxima permitida (PS): <K> (bar) Temperaturas mínima e máxima permitidas (TS*): * TSmin: Temperatura mínima em baixa pressão: <L> ( C) * TSmax: Temperatura de saturação correspondente à pressão máxima permitida (PS): <M> ( C) Refrigerante: <N> Regulação do dispositivo de segurança da pressão: (bar) Número e ano de fabrico: consultar a placa de especificações da unidade 09 Максимально допустимое давление (PS): <K> (бар) Минимально/максимально допустимая температура (TS*): * TSmin: Минимальная температура на стороне низкого давления: <L> ( C) * TSmax: Температура кипения, соответствующая максимально допустимому давлению (PS): <M> ( C) Хладагент: <N> Настройка устройства защиты по давлению: (бар) Заводской номер и год изготовления: смотрите паспортную табличку модели 0 Maximum allowable pressure (PS): <K> (bar) Minimum/maximum allowable temperature (TS*): * TSmin: Minimum temperature at low pressure side: <L> ( C) * TSmax: Saturated temperature corresponding with the maximum allowable pressure (PS): <M> ( C) Refrigerant: <N> Setting of pressure safety device: (bar) Manufacturing number and manufacturing year: refer to model nameplate 02 Maximal zulässiger Druck (PS): <K> (Bar) Minimal/maximal zulässige Temperatur (TS*): * TSmin: Mindesttemperatur auf der Niederdruckseite: <L> ( C) * TSmax: Sättigungstemperatur die dem maximal zulässigen Druck (PS) entspricht: <M> ( C) Kältemittel: <N> Einstellung der Druck-Schutzvorrichtung: (Bar) Herstellungsnummer und Herstellungsjahr: siehe Typenschild des Modells 03 Pression maximale admise (PS): <K> (bar) Température minimum/maximum admise (TS*): * TSmin: température minimum côté basse pression: <L> ( C) * TSmax: température saturée correspondant à la pression maximale admise: <M> ( C) Réfrigérant: <N> Réglage du dispositif de sécurité de pression: (bar) Numéro de fabrication et année de fabrication: se reporter à la plaquette signalétique du modèle 04 Maximaal toelaatbare druk (PS): <K> (bar) Minimaal/maximaal toelaatbare temperatuur (TS*): * TSmin: Minimumtemperatuur aan lagedrukzijde: <L> ( C) * TSmax: Verzadigde temperatuur die overeenstemt met de maximaal toelaatbare druk (PS): <M> ( C) Koelmiddel: <N> Instelling van drukbeveiliging: (bar) Fabricagenummer en fabricagejaar: zie naamplaat model 05 Presión máxima admisible (PS): <K> (bar) Temperatura mínima/máxima admisible (TS*): * TSmin: Temperatura mínima en el lado de baja presión: <L> ( C) * TSmax: Temperatura saturada correspondiente a la presión máxima admisible: <M> ( C) Refrigerante: <N> Ajuste del presostato de seguridad: (bar) Número de fabricación y año de fabricación: consulte la placa de especificaciones técnicas del modelo <K> PS 45 bar <L> TSmin 43 C <M> TSmax 63 C <N> R40A 40.5 bar 24 Názov a adresa certifikačného úradu, ktorý kladne posúdil zhodu so smernicou pre tlakové zariadenia: <Q> 25 Basınçlı Teçhizat Direktifine uygunluk hususunda olumlu olarak değerlendirilen Onaylanmış kuruluşun adı ve adresi: <Q> <Q> AIB VINÇOTTE INTERNATIONAL Avenue du Roi 57 B-90 Brussels, Belgium 9 Ime in naslov organa za ugotavljanje skladnosti, ki je pozitivno ocenil združljivost z Direktivo o tlačni opremi: <Q> 20 Teavitatud organi, mis hindas Surveseadmete Direktiiviga ühilduvust positiivselt, nimi ja aadress: <Q> 2 Наименование и адрес на упълномощения орган, който се е произнесъл положително относно съвместимостта с Директивата за оборудване под налягане: <Q> 22 Atsakingos institucijos, kuri davė teigiamą sprendimą pagal slėginės įrangos direktyvą pavadinimas ir adresas: <Q> 23 Sertifikācijas institūcijas, kura ir devusi pozitīvu slēdzienu par atbilstību Spiediena Iekārtu Direktīvai, nosaukums un adrese: <Q> 4 Název a adresa informovaného orgánu, který vydal pozitivní posouzení shody se směrnicí o tlakových zařízeních: <Q> 5 Naziv i adresa prijavljenog tijela koje je donijelo pozitivnu prosudbu o usklađenosti sa Smjernicom za tlačnu opremu: <Q> 6 A nyomástartó berendezésekre vonatkozó irányelvnek való megfelelœséget igazoló bejelentett szervezet neve és címe: <Q> 7 Nazwa i adres Jednostki notyfikowanej, która wydała pozytywną opinię dotyczącą spełnienia wymogów Dyrektywy dot. Urządzeń Ciśnieniowych: <Q> 8 Denumirea şi adresa organismului notificat care a apreciat pozitiv conformarea cu Directiva privind echipamentele sub presiune: <Q> 0 Navn og adresse på bemyndiget organ, der har foretaget en positiv bedømmelse af, at udstyret lever op til kravene i PED (Direktiv for Trykbærende Udstyr): <Q> Namn och adress för det anmälda organ som godkänt uppfyllandet av tryckutrustningsdirektivet: <Q> 2 Navn på og adresse til det autoriserte organet som positivt bedømte samsvar med direktivet for trykkutstyr (Pressure Equipment Directive): <Q> 3 Sen ilmoitetun elimen nimi ja osoite, joka teki myönteisen päätöksen painelaitedirektiivin noudattamisesta: <Q> 06 Nome e indirizzo dell Ente riconosciuto che ha riscontrato la conformità alla Direttiva sulle apparecchiature a pressione: <Q> 07 ŸÓÔÌ Î È ÈÂ ı ÓÛË ÙÔ KÔÈÓÔappleÔÈËÌ ÓÔ ÔÚÁ ÓÈÛÌÔ appleô appleâê ÓıË ıâùèî ÁÈ ÙË Û ÌÌfiÚÊˆÛË appleúô ÙËÓ ËÁ ÍÔappleÏÈÛÌÒÓ applefi ÂÛË: <Q> 08 Nome e morada do organismo notificado, que avaliou favoravelmente a conformidade com a directiva sobre equipamentos pressurizados: <Q> 09 Название и адрес органа технической экспертизы, принявшего положительное решение о соответствии Директиве об оборудовании под давлением: <Q> 0 Name and address of the Notified body that judged positively on compliance with the Pressure Equipment Directive: <Q> 02 Name und Adresse der benannten Stelle, die positiv unter Einhaltung der Druckanlagen-Richtlinie urteilte: <Q> 03 Nom et adresse de l'organisme notifié qui a évalué positivement la conformité à la directive sur l équipement de pression: <Q> 04 Naam en adres van de aangemelde instantie die positief geoordeeld heeft over de conformiteit met de Richtlijn Drukapparatuur: <Q> 05 Nombre y dirección del Organismo Notificado que juzgó positivamente el cumplimiento con la Directiva en materia de Equipos de Presión: <Q> Jean-Pierre Beuselinck General Manager Ostend, st of April 20 2PW H

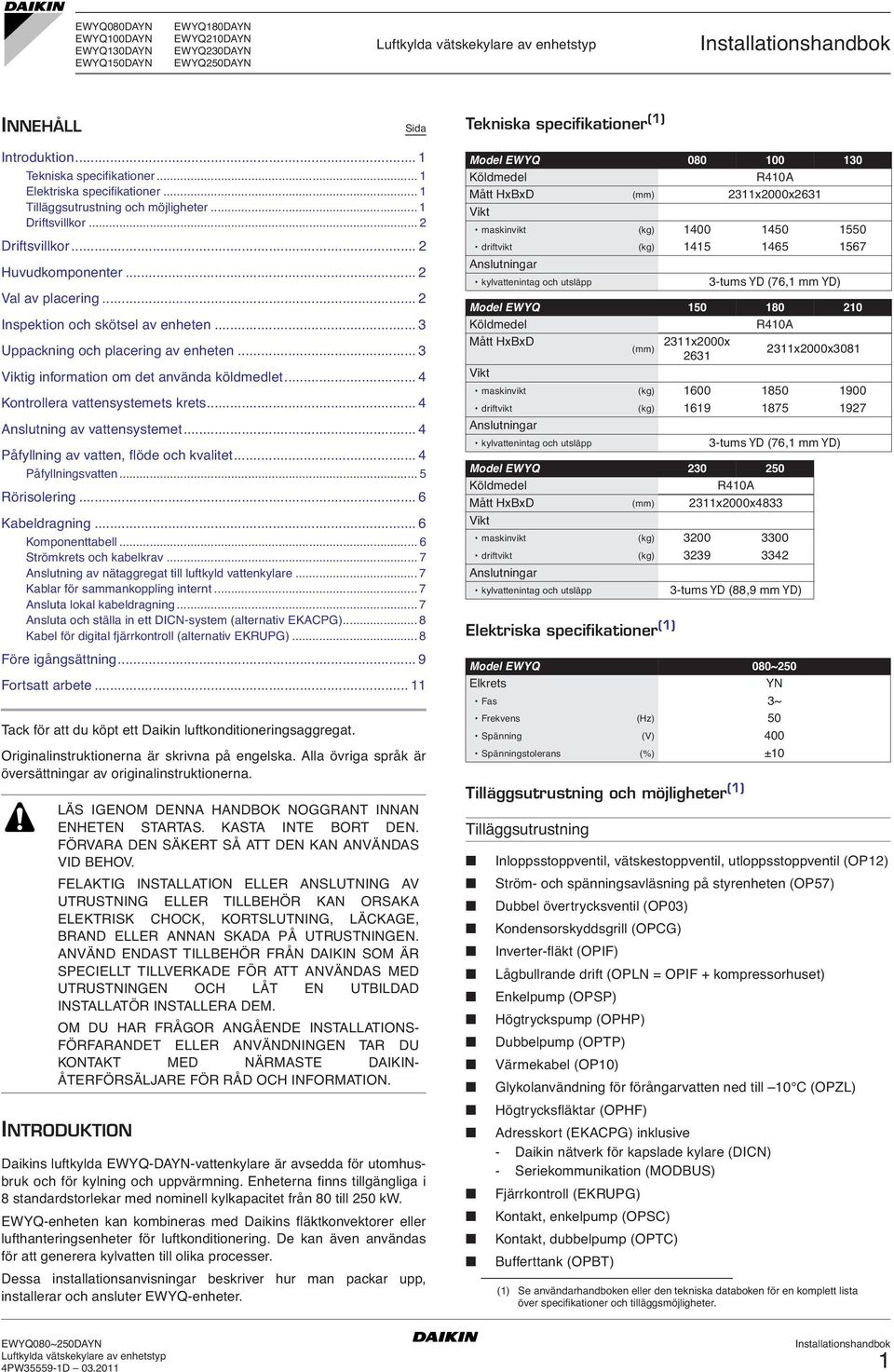

5 EWYQ080DAYN EWYQ00DAYN EWYQ30DAYN EWYQ50DAYN EWYQ80DAYN EWYQ20DAYN EWYQ230DAYN EWYQ250DAYN INNEHÅLL Sida Tekniska specifikationer () Introduktion... Tekniska specifikationer... Elektriska specifikationer... Tilläggsutrustning och möjligheter... Driftsvillkor... 2 Driftsvillkor... 2 Huvudkomponenter... 2 Val av placering... 2 Inspektion och skötsel av enheten... 3 Uppackning och placering av enheten... 3 Viktig information om det använda köldmedlet... 4 Kontrollera vattensystemets krets... 4 Anslutning av vattensystemet... 4 Påfyllning av vatten, flöde och kvalitet... 4 Påfyllningsvatten... 5 Rörisolering... 6 Kabeldragning... 6 Komponenttabell... 6 Strömkrets och kabelkrav... 7 Anslutning av nätaggregat till luftkyld vattenkylare... 7 Kablar för sammankoppling internt... 7 Ansluta lokal kabeldragning... 7 Ansluta och ställa in ett DICN-system (alternativ EKACPG)... 8 Kabel för digital fjärrkontroll (alternativ EKRUPG)... 8 Före igångsättning... 9 Fortsatt arbete... Tack för att du köpt ett Daikin luftkonditioneringsaggregat. Originalinstruktionerna är skrivna på engelska. Alla övriga språk är översättningar av originalinstruktionerna. LÄS IGENOM DENNA HANDBOK NOGGRANT INNAN ENHETEN STARTAS. KASTA INTE BORT DEN. FÖRVARA DEN SÄKERT SÅ ATT DEN KAN ANVÄNDAS VID BEHOV. FELAKTIG INSTALLATION ELLER ANSLUTNING AV UTRUSTNING ELLER TILLBEHÖR KAN ORSAKA ELEKTRISK CHOCK, KORTSLUTNING, LÄCKAGE, BRAND ELLER ANNAN SKADA PÅ UTRUSTNINGEN. ANVÄND ENDAST TILLBEHÖR FRÅN DAIKIN SOM ÄR SPECIELLT TILLVERKADE FÖR ATT ANVÄNDAS MED UTRUSTNINGEN OCH LÅT EN UTBILDAD INSTALLATÖR INSTALLERA DEM. OM DU HAR FRÅGOR ANGÅENDE INSTALLATIONS- FÖRFARANDET ELLER ANVÄNDNINGEN TAR DU KONTAKT MED NÄRMASTE DAIKIN- ÅTERFÖRSÄLJARE FÖR RÅD OCH INFORMATION. INTRODUKTION Daikins luftkylda EWYQ-DAYN-vattenkylare är avsedda för utomhusbruk och för kylning och uppvärmning. Enheterna finns tillgängliga i 8 standardstorlekar med nominell kylkapacitet från 80 till 250 kw. EWYQ-enheten kan kombineras med Daikins fläktkonvektorer eller lufthanteringsenheter för luftkonditionering. De kan även användas för att generera kylvatten till olika processer. Dessa installationsanvisningar beskriver hur man packar upp, installerar och ansluter EWYQ-enheter. Model EWYQ Köldmedel R40A Mått HxBxD (mm) 23x2000x263 Vikt maskinvikt (kg) driftvikt (kg) Anslutningar kylvattenintag och utsläpp 3-tums YD (76, mm YD) Model EWYQ Köldmedel R40A Mått HxBxD 23x2000x (mm) x2000x308 Vikt maskinvikt (kg) driftvikt (kg) Anslutningar kylvattenintag och utsläpp 3-tums YD (76, mm YD) Model EWYQ Köldmedel R40A Mått HxBxD (mm) 23x2000x4833 Vikt maskinvikt (kg) driftvikt (kg) Anslutningar kylvattenintag och utsläpp 3-tums YD (88,9 mm YD) Elektriska specifikationer () Model EWYQ 080~250 Elkrets YN Fas 3~ Frekvens (Hz) 50 Spänning (V) 400 Spänningstolerans (%) ±0 Tilläggsutrustning och möjligheter () Tilläggsutrustning Inloppsstoppventil, vätskestoppventil, utloppsstoppventil (OP2) Ström- och spänningsavläsning på styrenheten (OP57) Dubbel övertrycksventil (OP03) Kondensorskyddsgrill (OPCG) Inverter-fläkt (OPIF) Lågbullrande drift (OPLN = OPIF + kompressorhuset) Enkelpump (OPSP) Högtryckspump (OPHP) Dubbelpump (OPTP) Värmekabel (OP0) Glykolanvändning för förångarvatten ned till 0 C (OPZL) Högtrycksfläktar (OPHF) Adresskort (EKACPG) inklusive - Daikin nätverk för kapslade kylare (DICN) - Seriekommunikation (MODBUS) Fjärrkontroll (EKRUPG) Kontakt, enkelpump (OPSC) Kontakt, dubbelpump (OPTC) Bufferttank (OPBT) () Se användarhandboken eller den tekniska databoken för en komplett lista över specifikationer och tilläggsmöjligheter.

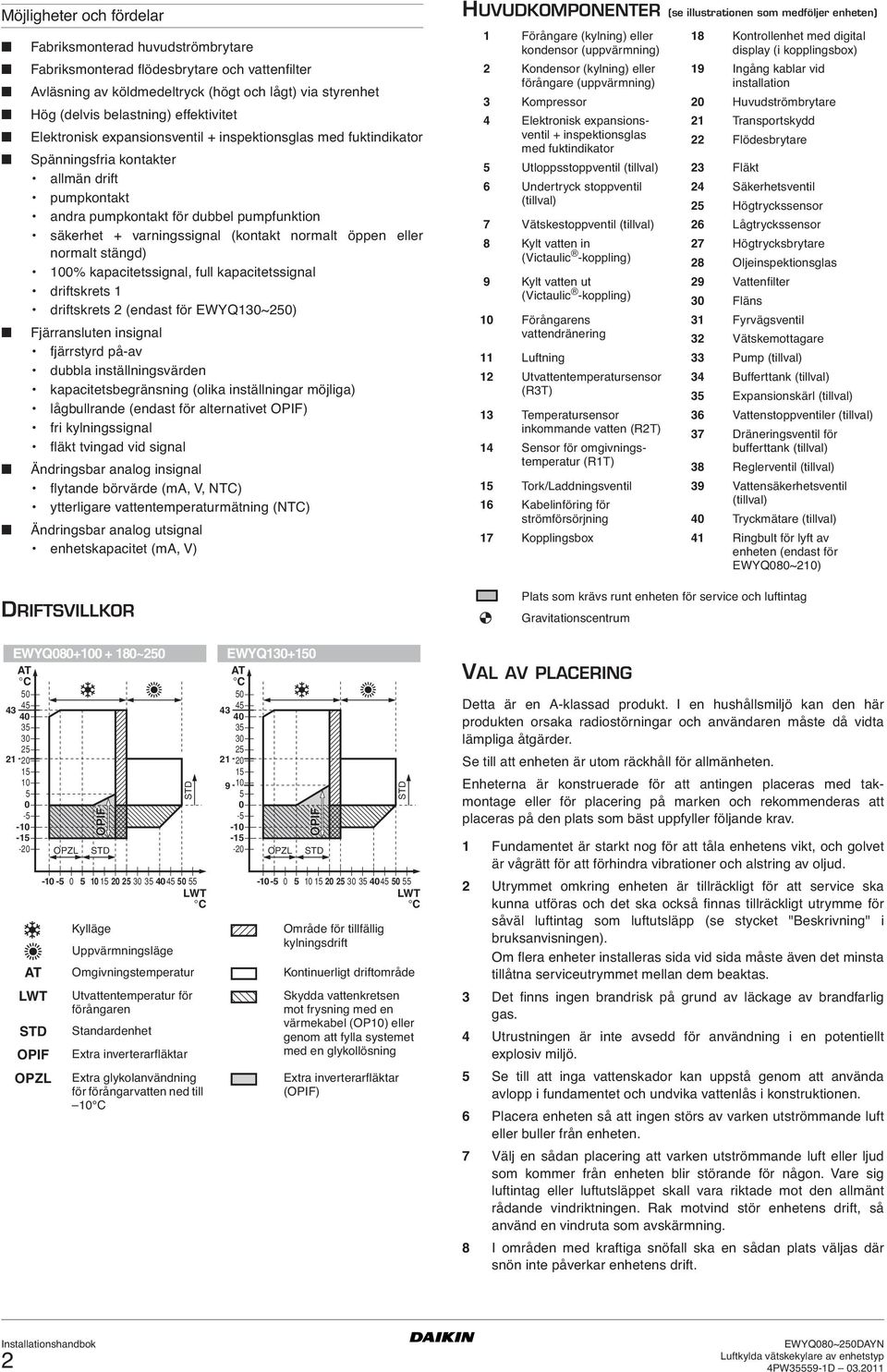

6 Möjligheter och fördelar Fabriksmonterad huvudströmbrytare Fabriksmonterad flödesbrytare och vattenfilter Avläsning av köldmedeltryck (högt och lågt) via styrenhet Hög (delvis belastning) effektivitet Elektronisk expansionsventil + inspektionsglas med fuktindikator Spänningsfria kontakter allmän drift pumpkontakt andra pumpkontakt för dubbel pumpfunktion säkerhet + varningssignal (kontakt normalt öppen eller normalt stängd) 00% kapacitetssignal, full kapacitetssignal driftskrets driftskrets 2 (endast för EWYQ30~250) Fjärransluten insignal fjärrstyrd på-av dubbla inställningsvärden kapacitetsbegränsning (olika inställningar möjliga) lågbullrande (endast för alternativet OPIF) fri kylningssignal fläkt tvingad vid signal Ändringsbar analog insignal flytande börvärde (ma, V, NTC) ytterligare vattentemperaturmätning (NTC) Ändringsbar analog utsignal enhetskapacitet (ma, V) DRIFTSVILLKOR EWYQ ~250 EWYQ30+50 AT AT C C OPZL STD -20 OPZL STD Kylläge Område för tillfällig Uppvärmningsläge kylningsdrift AT Omgivningstemperatur Kontinuerligt driftområde LWT STD Utvattentemperatur för förångaren Standardenhet Skydda vattenkretsen mot frysning med en värmekabel (OP0) eller genom att fylla systemet OPIF Extra inverterarfläktar med en glykollösning OPZL OPIF STD LWT C Extra glykolanvändning för förångarvatten ned till 0 C OPIF Extra inverterarfläktar (OPIF) STD LWT C HUVUDKOMPONENTER (se illustrationen som medföljer enheten) Förångare (kylning) eller kondensor (uppvärmning) 2 Kondensor (kylning) eller förångare (uppvärmning) VAL AV PLACERING 8 Kontrollenhet med digital display (i kopplingsbox) 9 Ingång kablar vid installation 3 Kompressor 20 Huvudströmbrytare 4 Elektronisk expansionsventil 2 Transportskydd + inspektionsglas med fuktindikator 22 Flödesbrytare 5 Utloppsstoppventil (tillval) 23 Fläkt 6 Undertryck stoppventil 24 Säkerhetsventil (tillval) 25 Högtryckssensor 7 Vätskestoppventil (tillval) 26 Lågtryckssensor 8 Kylt vatten in 27 Högtrycksbrytare (Victaulic -koppling) 28 Oljeinspektionsglas 9 Kylt vatten ut 29 Vattenfilter (Victaulic -koppling) 30 Fläns 0 Förångarens 3 Fyrvägsventil vattendränering 32 Vätskemottagare Luftning 33 Pump (tillval) 2 Utvattentemperatursensor 34 Bufferttank (tillval) (R3T) 35 Expansionskärl (tillval) 3 Temperatursensor inkommande vatten (R2T) 36 Vattenstoppventiler (tillval) 4 Sensor för omgivningstemperatur (RT) 37 Dräneringsventil för bufferttank (tillval) 38 Reglerventil (tillval) 5 Tork/Laddningsventil 39 Vattensäkerhetsventil 6 Kabelinföring för (tillval) strömförsörjning 40 Tryckmätare (tillval) 7 Kopplingsbox 4 Ringbult för lyft av enheten (endast för EWYQ080~20) Plats som krävs runt enheten för service och luftintag Gravitationscentrum Detta är en A-klassad produkt. I en hushållsmiljö kan den här produkten orsaka radiostörningar och användaren måste då vidta lämpliga åtgärder. Se till att enheten är utom räckhåll för allmänheten. Enheterna är konstruerade för att antingen placeras med takmontage eller för placering på marken och rekommenderas att placeras på den plats som bäst uppfyller följande krav. Fundamentet är starkt nog för att tåla enhetens vikt, och golvet är vågrätt för att förhindra vibrationer och alstring av oljud. 2 Utrymmet omkring enheten är tillräckligt för att service ska kunna utföras och det ska också finnas tillräckligt utrymme för såväl luftintag som luftutsläpp (se stycket "Beskrivning" i bruksanvisningen). Om flera enheter installeras sida vid sida måste även det minsta tillåtna serviceutrymmet mellan dem beaktas. 3 Det finns ingen brandrisk på grund av läckage av brandfarlig gas. 4 Utrustningen är inte avsedd för användning i en potentiellt explosiv miljö. 5 Se till att inga vattenskador kan uppstå genom att använda avlopp i fundamentet och undvika vattenlås i konstruktionen. 6 Placera enheten så att ingen störs av varken utströmmande luft eller buller från enheten. 7 Välj en sådan placering att varken utströmmande luft eller ljud som kommer från enheten blir störande för någon. Vare sig luftintag eller luftutsläppet skall vara riktade mot den allmänt rådande vindriktningen. Rak motvind stör enhetens drift, så använd en vindruta som avskärmning. 8 I områden med kraftiga snöfall ska en sådan plats väljas där snön inte påverkar enhetens drift. 2

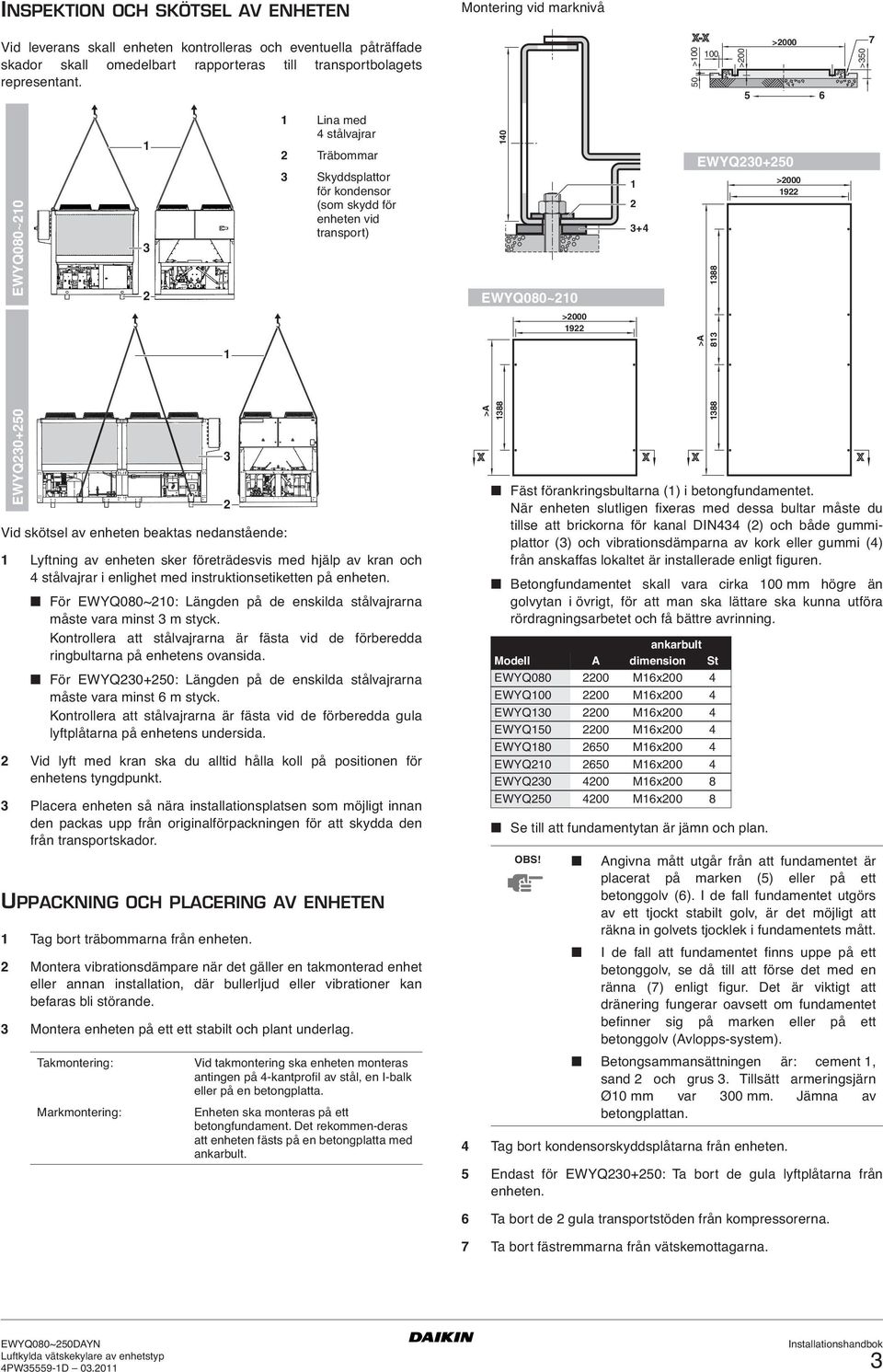

7 INSPEKTION OCH SKÖTSEL AV ENHETEN Montering vid marknivå Vid leverans skall enheten kontrolleras och eventuella påträffade skador skall omedelbart rapporteras till transportbolagets representant. > >200 > >350 7 EWYQ EWYQ080~20 Vid skötsel av enheten beaktas nedanstående: Lyftning av enheten sker företrädesvis med hjälp av kran och 4 stålvajrar i enlighet med instruktionsetiketten på enheten. För EWYQ080~20: Längden på de enskilda stålvajrarna måste vara minst 3 m styck. Kontrollera att stålvajrarna är fästa vid de förberedda ringbultarna på enhetens ovansida. För EWYQ : Längden på de enskilda stålvajrarna måste vara minst 6 m styck. Kontrollera att stålvajrarna är fästa vid de förberedda gula lyftplåtarna på enhetens undersida. 2 Vid lyft med kran ska du alltid hålla koll på positionen för enhetens tyngdpunkt. 3 Placera enheten så nära installationsplatsen som möjligt innan den packas upp från originalförpackningen för att skydda den från transportskador. UPPACKNING OCH PLACERING AV ENHETEN Tag bort träbommarna från enheten. 2 Montera vibrationsdämpare när det gäller en takmonterad enhet eller annan installation, där bullerljud eller vibrationer kan befaras bli störande. 3 Montera enheten på ett ett stabilt och plant underlag. Takmontering: Markmontering: Lina med 4 stålvajrar 2 Träbommar 3 Skyddsplattor för kondensor (som skydd för enheten vid transport) Vid takmontering ska enheten monteras antingen på 4-kantprofil av stål, en I-balk eller på en betongplatta. Enheten ska monteras på ett betongfundament. Det rekommen-deras att enheten fästs på en betongplatta med ankarbult. 40 EWYQ080~20 >A 388 > Fäst förankringsbultarna () i betongfundamentet. När enheten slutligen fixeras med dessa bultar måste du tillse att brickorna för kanal DIN434 (2) och både gummiplattor (3) och vibrationsdämparna av kork eller gummi (4) från anskaffas lokaltet är installerade enligt figuren. Betongfundamentet skall vara cirka 00 mm högre än golvytan i övrigt, för att man ska lättare ska kunna utföra rördragningsarbetet och få bättre avrinning. ankarbult Modell A dimension St EWYQ M6x200 4 EWYQ M6x200 4 EWYQ M6x200 4 EWYQ M6x200 4 EWYQ M6x200 4 EWYQ M6x200 4 EWYQ M6x200 8 EWYQ M6x200 8 Se till att fundamentytan är jämn och plan. OBS! Angivna mått utgår från att fundamentet är placerat på marken (5) eller på ett betonggolv (6). I de fall fundamentet utgörs av ett tjockt stabilt golv, är det möjligt att räkna in golvets tjocklek i fundamentets mått. I de fall att fundamentet finns uppe på ett betonggolv, se då till att förse det med en ränna (7) enligt figur. Det är viktigt att dränering fungerar oavsett om fundamentet befinner sig på marken eller på ett betonggolv (Avlopps-system). Betongsammansättningen är: cement, sand 2 och grus 3. Tillsätt armeringsjärn Ø0 mm var 300 mm. Jämna av betongplattan. 4 Tag bort kondensorskyddsplåtarna från enheten. 2 EWYQ >A > Endast för EWYQ : Ta bort de gula lyftplåtarna från enheten. 6 Ta bort de 2 gula transportstöden från kompressorerna. 7 Ta bort fästremmarna från vätskemottagarna. 3

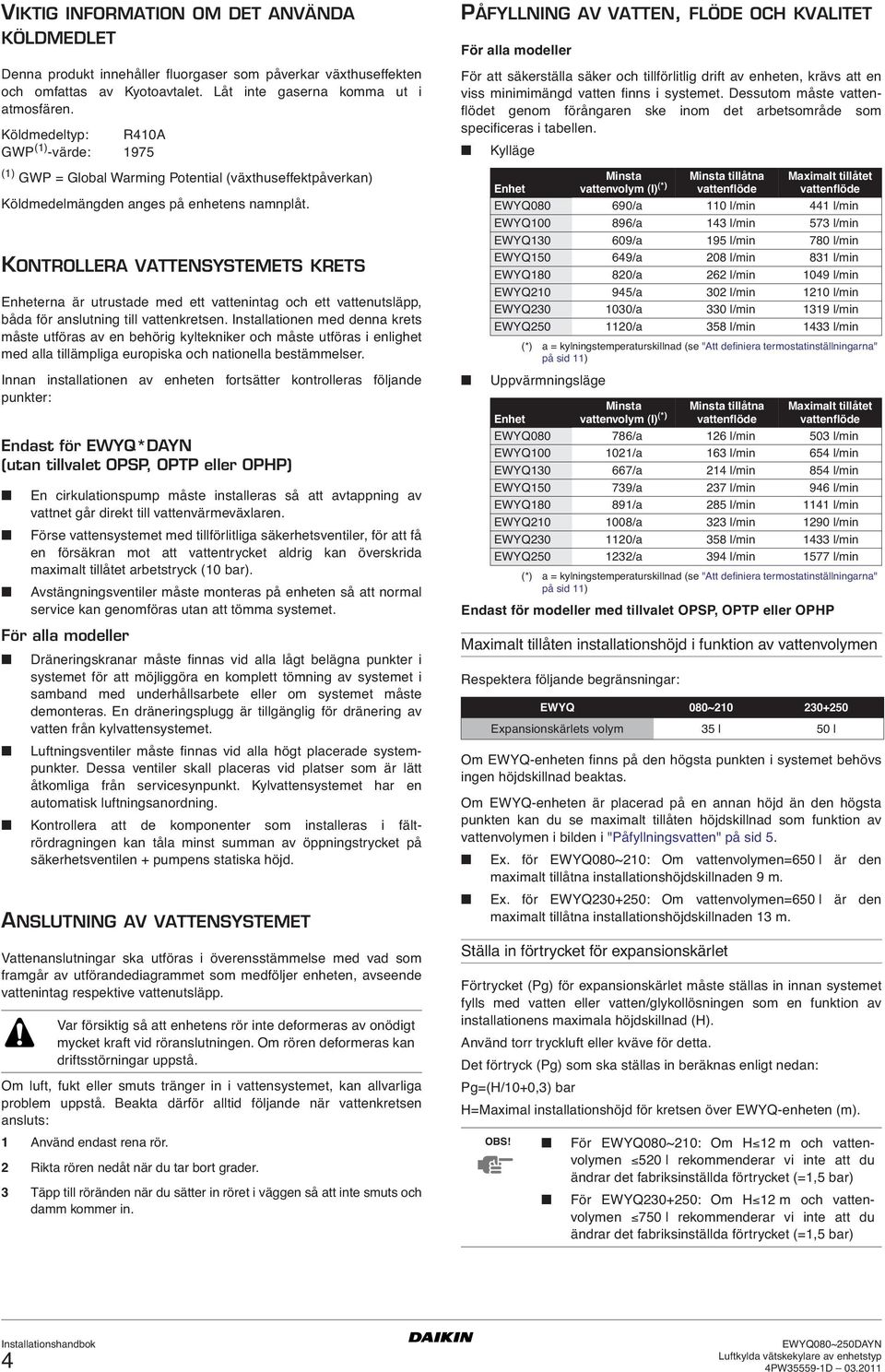

8 VIKTIG INFORMATION OM DET ANVÄNDA KÖLDMEDLET Denna produkt innehåller fluorgaser som påverkar växthuseffekten och omfattas av Kyotoavtalet. Låt inte gaserna komma ut i atmosfären. Köldmedeltyp: R40A GWP () -värde: 975 () GWP = Global Warming Potential (växthuseffektpåverkan) Köldmedelmängden anges på enhetens namnplåt. KONTROLLERA VATTENSYSTEMETS KRETS Enheterna är utrustade med ett vattenintag och ett vattenutsläpp, båda för anslutning till vattenkretsen. Installationen med denna krets måste utföras av en behörig kyltekniker och måste utföras i enlighet med alla tillämpliga europiska och nationella bestämmelser. Innan installationen av enheten fortsätter kontrolleras följande punkter: Endast för EWYQ*DAYN (utan tillvalet OPSP, OPTP eller OPHP) En cirkulationspump måste installeras så att avtappning av vattnet går direkt till vattenvärmeväxlaren. Förse vattensystemet med tillförlitliga säkerhetsventiler, för att få en försäkran mot att vattentrycket aldrig kan överskrida maximalt tillåtet arbetstryck (0 bar). Avstängningsventiler måste monteras på enheten så att normal service kan genomföras utan att tömma systemet. För alla modeller Dräneringskranar måste finnas vid alla lågt belägna punkter i systemet för att möjliggöra en komplett tömning av systemet i samband med underhållsarbete eller om systemet måste demonteras. En dräneringsplugg är tillgänglig för dränering av vatten från kylvattensystemet. Luftningsventiler måste finnas vid alla högt placerade systempunkter. Dessa ventiler skall placeras vid platser som är lätt åtkomliga från servicesynpunkt. Kylvattensystemet har en automatisk luftningsanordning. Kontrollera att de komponenter som installeras i fältrördragningen kan tåla minst summan av öppningstrycket på säkerhetsventilen + pumpens statiska höjd. ANSLUTNING AV VATTENSYSTEMET Vattenanslutningar ska utföras i överensstämmelse med vad som framgår av utförandediagrammet som medföljer enheten, avseende vattenintag respektive vattenutsläpp. Var försiktig så att enhetens rör inte deformeras av onödigt mycket kraft vid röranslutningen. Om rören deformeras kan driftsstörningar uppstå. Om luft, fukt eller smuts tränger in i vattensystemet, kan allvarliga problem uppstå. Beakta därför alltid följande när vattenkretsen ansluts: Använd endast rena rör. 2 Rikta rören nedåt när du tar bort grader. 3 Täpp till röränden när du sätter in röret i väggen så att inte smuts och damm kommer in. PÅFYLLNING AV VATTEN, FLÖDE OCH KVALITET För alla modeller För att säkerställa säker och tillförlitlig drift av enheten, krävs att en viss minimimängd vatten finns i systemet. Dessutom måste vattenflödet genom förångaren ske inom det arbetsområde som specificeras i tabellen. Kylläge Minsta Minsta tillåtna Maximalt tillåtet Enhet vattenvolym (l) (*) vattenflöde vattenflöde EWYQ /a 0 l/min 44 l/min EWYQ00 896/a 43 l/min 573 l/min EWYQ30 609/a 95 l/min 780 l/min EWYQ50 649/a 208 l/min 83 l/min EWYQ80 820/a 262 l/min 049 l/min EWYQ20 945/a 302 l/min 20 l/min EWYQ /a 330 l/min 39 l/min EWYQ250 20/a 358 l/min 433 l/min (*) a = kylningstemperaturskillnad (se "Att definiera termostatinställningarna" på sid ) Uppvärmningsläge Minsta Minsta tillåtna Maximalt tillåtet Enhet vattenvolym (l) (*) vattenflöde vattenflöde EWYQ /a 26 l/min 503 l/min EWYQ00 02/a 63 l/min 654 l/min EWYQ30 667/a 24 l/min 854 l/min EWYQ50 739/a 237 l/min 946 l/min EWYQ80 89/a 285 l/min 4 l/min EWYQ20 008/a 323 l/min 290 l/min EWYQ230 20/a 358 l/min 433 l/min EWYQ /a 394 l/min 577 l/min (*) a = kylningstemperaturskillnad (se "Att definiera termostatinställningarna" på sid ) Endast för modeller med tillvalet OPSP, OPTP eller OPHP Maximalt tillåten installationshöjd i funktion av vattenvolymen Respektera följande begränsningar: EWYQ 080~ Expansionskärlets volym 35 l 50 l Om EWYQ-enheten finns på den högsta punkten i systemet behövs ingen höjdskillnad beaktas. Om EWYQ-enheten är placerad på en annan höjd än den högsta punkten kan du se maximalt tillåten höjdskillnad som funktion av vattenvolymen i bilden i "Påfyllningsvatten" på sid 5. Ex. för EWYQ080~20: Om vattenvolymen=650 l är den maximalt tillåtna installationshöjdskillnaden 9 m. Ex. för EWYQ : Om vattenvolymen=650 l är den maximalt tillåtna installationshöjdskillnaden 3 m. Ställa in förtrycket för expansionskärlet Förtrycket (Pg) för expansionskärlet måste ställas in innan systemet fylls med vatten eller vatten/glykollösningen som en funktion av installationens maximala höjdskillnad (H). Använd torr tryckluft eller kväve för detta. Det förtryck (Pg) som ska ställas in beräknas enligt nedan: Pg=(H/0+0,3) bar H=Maximal installationshöjd för kretsen över EWYQ-enheten (m). OBS! För EWYQ080~20: Om H 2 m och vattenvolymen 520 l rekommenderar vi inte att du ändrar det fabriksinställda förtrycket (=,5 bar) För EWYQ : Om H 2 m och vattenvolymen 750 l rekommenderar vi inte att du ändrar det fabriksinställda förtrycket (=,5 bar) 4

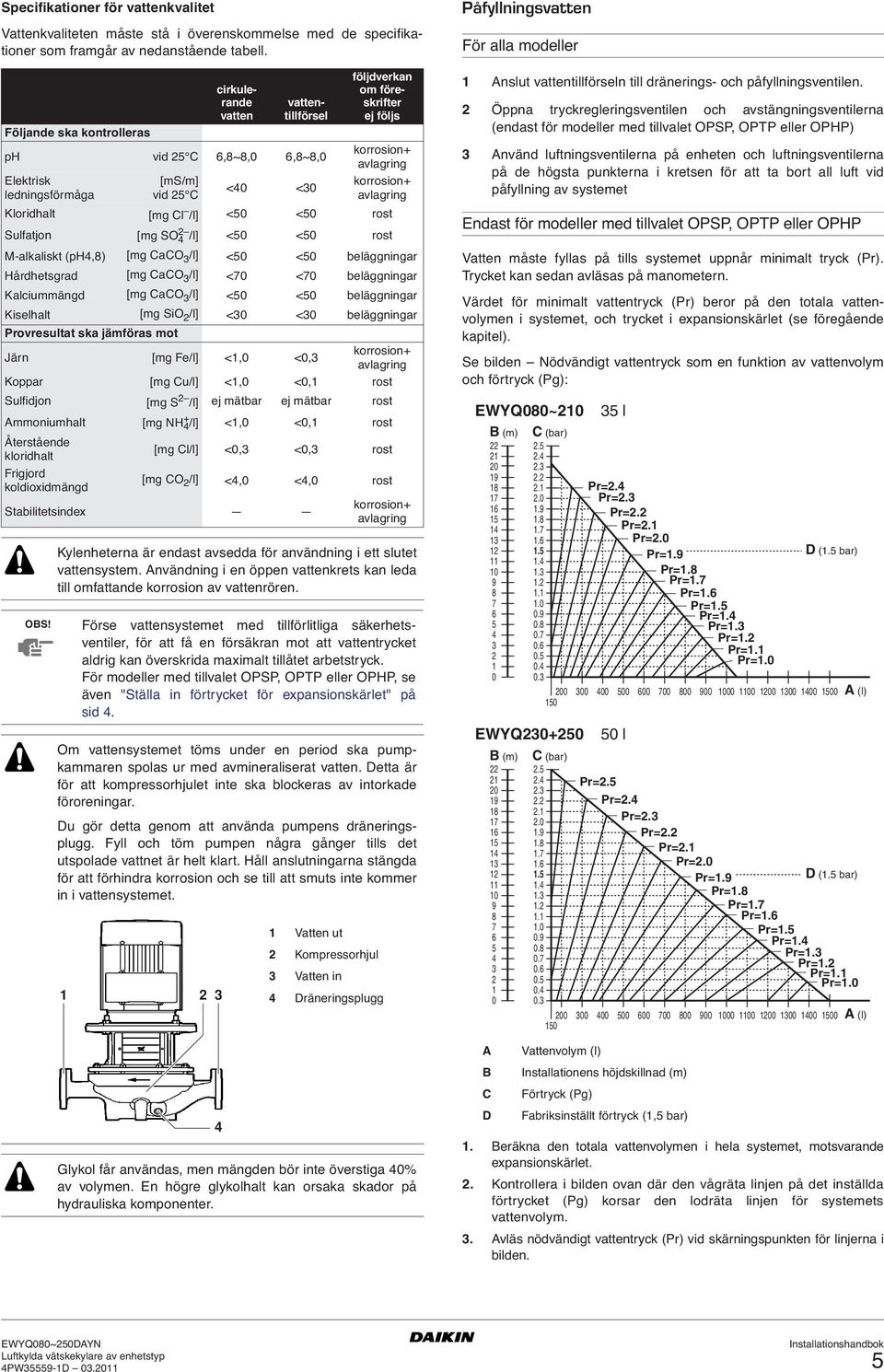

9 Specifikationer för vattenkvalitet Vattenkvaliteten måste stå i överenskommelse med de specifikationer som framgår av nedanstående tabell. Följande ska kontrolleras cirkulerande vatten vattentillförsel ph vid 25 C 6,8~8,0 6,8~8,0 Elektrisk ledningsförmåga [ms/m] vid 25 C <40 <30 följdverkan om föreskrifter ej följs korrosion+ avlagring korrosion+ avlagring Kloridhalt [mg Cl /l] <50 <50 rost Sulfatjon [mg SO 2 4 /l] <50 <50 rost M-alkaliskt (ph4,8) [mg CaCO 3 /l] <50 <50 beläggningar Hårdhetsgrad [mg CaCO 3 /l] <70 <70 beläggningar Kalciummängd [mg CaCO 3 /l] <50 <50 beläggningar Kiselhalt [mg SiO 2 /l] <30 <30 beläggningar Provresultat ska jämföras mot Järn [mg Fe/l] <,0 <0,3 korrosion+ avlagring Koppar [mg Cu/l] <,0 <0, rost Sulfidjon [mg S 2 /l] ej mätbar ej mätbar rost Ammoniumhalt [mg NH + 4 /l] <,0 <0, rost Återstående kloridhalt [mg Cl/l] <0,3 <0,3 rost Frigjord koldioxidmängd [mg CO 2 /l] <4,0 <4,0 rost Stabilitetsindex korrosion+ avlagring OBS! Kylenheterna är endast avsedda för användning i ett slutet vattensystem. Användning i en öppen vattenkrets kan leda till omfattande korrosion av vattenrören. Förse vattensystemet med tillförlitliga säkerhetsventiler, för att få en försäkran mot att vattentrycket aldrig kan överskrida maximalt tillåtet arbetstryck. För modeller med tillvalet OPSP, OPTP eller OPHP, se även "Ställa in förtrycket för expansionskärlet" på sid 4. Om vattensystemet töms under en period ska pumpkammaren spolas ur med avmineraliserat vatten. Detta är för att kompressorhjulet inte ska blockeras av intorkade föroreningar. Du gör detta genom att använda pumpens dräneringsplugg. Fyll och töm pumpen några gånger tills det utspolade vattnet är helt klart. Håll anslutningarna stängda för att förhindra korrosion och se till att smuts inte kommer in i vattensystemet Vatten ut 2 Kompressorhjul 3 Vatten in 4 Dräneringsplugg Glykol får användas, men mängden bör inte överstiga 40% av volymen. En högre glykolhalt kan orsaka skador på hydrauliska komponenter. Påfyllningsvatten För alla modeller Anslut vattentillförseln till dränerings- och påfyllningsventilen. 2 Öppna tryckregleringsventilen och avstängningsventilerna (endast för modeller med tillvalet OPSP, OPTP eller OPHP) 3 Använd luftningsventilerna på enheten och luftningsventilerna på de högsta punkterna i kretsen för att ta bort all luft vid påfyllning av systemet Endast för modeller med tillvalet OPSP, OPTP eller OPHP Vatten måste fyllas på tills systemet uppnår minimalt tryck (Pr). Trycket kan sedan avläsas på manometern. Värdet för minimalt vattentryck (Pr) beror på den totala vattenvolymen i systemet, och trycket i expansionskärlet (se föregående kapitel). Se bilden Nödvändigt vattentryck som en funktion av vattenvolym och förtryck (Pg): EWYQ080~20 B (m) A B C D C (bar) EWYQ B (m) l Pr=2.4 Pr=2.3 Pr=2.2 Pr=2. Pr=2.0 Pr=.9 Pr=.8 Pr=.7 Pr=.6 Pr=.5 Pr=.4 Pr= C (bar) l Pr=2.5 Vattenvolym (l) Installationens höjdskillnad (m) Förtryck (Pg) Fabriksinställt förtryck (,5 bar) Pr=.2 Pr=. Pr=.0 D (.5 bar) A (l) Pr=2.4 Pr=2.3 Pr=2.2 Pr=2. Pr=2.0 Pr=.9 D (.5 bar) Pr=.8 Pr=.7 Pr=.6 Pr=.5 Pr=.4 Pr=.3 Pr=.2 Pr=. Pr= A (l). Beräkna den totala vattenvolymen i hela systemet, motsvarande expansionskärlet. 2. Kontrollera i bilden ovan där den vågräta linjen på det inställda förtrycket (Pg) korsar den lodräta linjen för systemets vattenvolym. 3. Avläs nödvändigt vattentryck (Pr) vid skärningspunkten för linjerna i bilden. 5

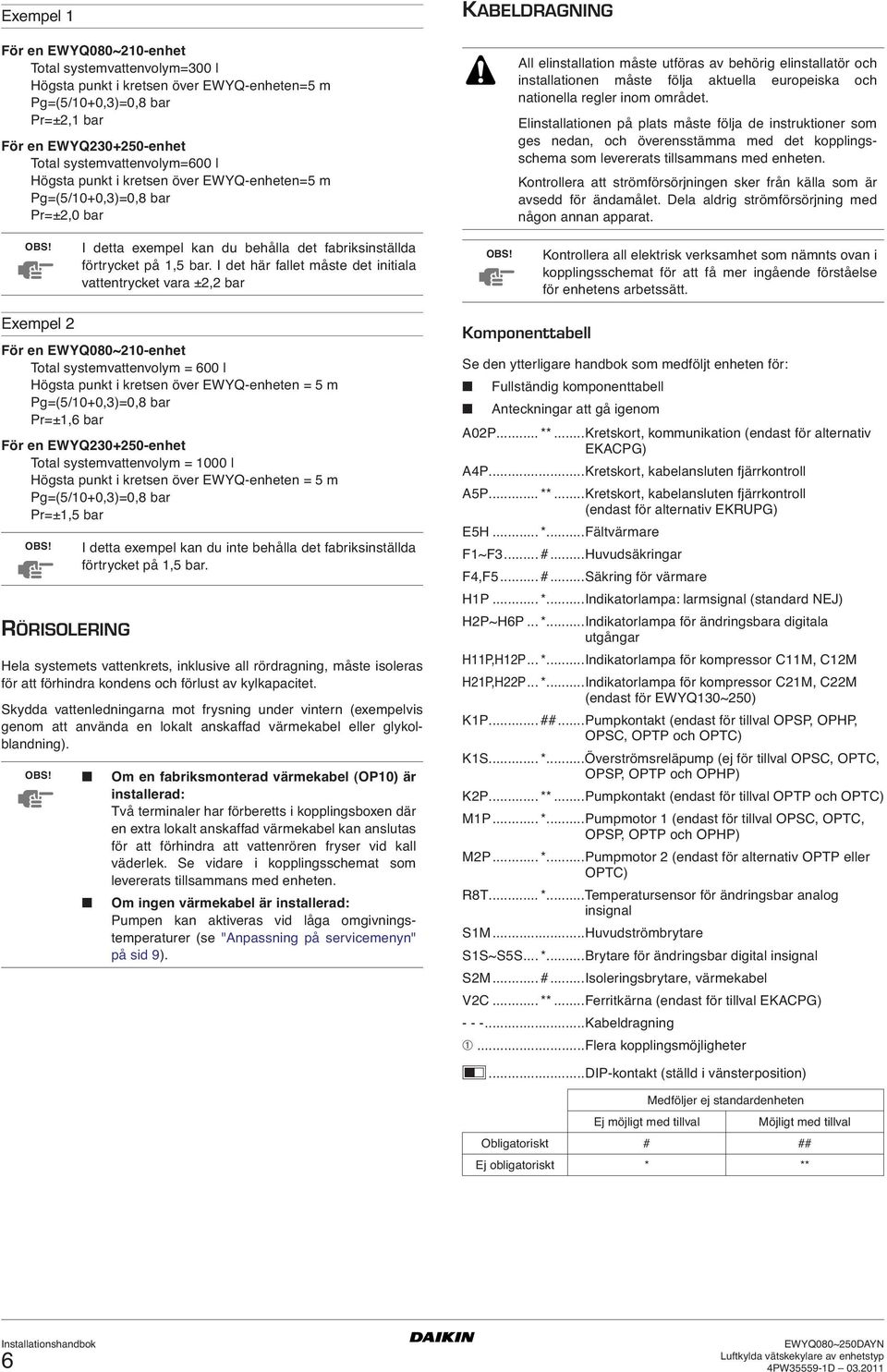

10 Exempel För en EWYQ080~20-enhet Total systemvattenvolym=300 l Högsta punkt i kretsen över EWYQ-enheten=5 m Pg=(5/0+0,3)=0,8 bar Pr=±2, bar För en EWYQ enhet Total systemvattenvolym=600 l Högsta punkt i kretsen över EWYQ-enheten=5 m Pg=(5/0+0,3)=0,8 bar Pr=±2,0 bar KABELDRAGNING All elinstallation måste utföras av behörig elinstallatör och installationen måste följa aktuella europeiska och nationella regler inom området. Elinstallationen på plats måste följa de instruktioner som ges nedan, och överensstämma med det kopplingsschema som levererats tillsammans med enheten. Kontrollera att strömförsörjningen sker från källa som är avsedd för ändamålet. Dela aldrig strömförsörjning med någon annan apparat. OBS! I detta exempel kan du behålla det fabriksinställda förtrycket på,5 bar. I det här fallet måste det initiala vattentrycket vara ±2,2 bar OBS! Kontrollera all elektrisk verksamhet som nämnts ovan i kopplingsschemat för att få mer ingående förståelse för enhetens arbetssätt. Exempel 2 För en EWYQ080~20-enhet Total systemvattenvolym = 600 l Högsta punkt i kretsen över EWYQ-enheten = 5 m Pg=(5/0+0,3)=0,8 bar Pr=±,6 bar För en EWYQ enhet Total systemvattenvolym = 000 l Högsta punkt i kretsen över EWYQ-enheten = 5 m Pg=(5/0+0,3)=0,8 bar Pr=±,5 bar OBS! RÖRISOLERING I detta exempel kan du inte behålla det fabriksinställda förtrycket på,5 bar. Hela systemets vattenkrets, inklusive all rördragning, måste isoleras för att förhindra kondens och förlust av kylkapacitet. Skydda vattenledningarna mot frysning under vintern (exempelvis genom att använda en lokalt anskaffad värmekabel eller glykolblandning). OBS! Om en fabriksmonterad värmekabel (OP0) är installerad: Två terminaler har förberetts i kopplingsboxen där en extra lokalt anskaffad värmekabel kan anslutas för att förhindra att vattenrören fryser vid kall väderlek. Se vidare i kopplingsschemat som levererats tillsammans med enheten. Om ingen värmekabel är installerad: Pumpen kan aktiveras vid låga omgivningstemperaturer (se "Anpassning på servicemenyn" på sid 9). Komponenttabell Se den ytterligare handbok som medföljt enheten för: Fullständig komponenttabell Anteckningar att gå igenom A02P... **...Kretskort, kommunikation (endast för alternativ EKACPG) A4P...Kretskort, kabelansluten fjärrkontroll A5P... **...Kretskort, kabelansluten fjärrkontroll (endast för alternativ EKRUPG) E5H... *...Fältvärmare F~F3... #...Huvudsäkringar F4,F5... #...Säkring för värmare HP... *...Indikatorlampa: larmsignal (standard NEJ) H2P~H6P... *...Indikatorlampa för ändringsbara digitala utgångar HP,H2P... *...Indikatorlampa för kompressor CM, C2M H2P,H22P... *...Indikatorlampa för kompressor C2M, C22M (endast för EWYQ30~250) KP... ##...Pumpkontakt (endast för tillval OPSP, OPHP, OPSC, OPTP och OPTC) KS... *...Överströmsreläpump (ej för tillval OPSC, OPTC, OPSP, OPTP och OPHP) K2P... **...Pumpkontakt (endast för tillval OPTP och OPTC) MP... *...Pumpmotor (endast för tillval OPSC, OPTC, OPSP, OPTP och OPHP) M2P... *...Pumpmotor 2 (endast för alternativ OPTP eller OPTC) R8T... *...Temperatursensor för ändringsbar analog insignal SM...Huvudströmbrytare SS~S5S... *...Brytare för ändringsbar digital insignal S2M... #...Isoleringsbrytare, värmekabel V2C... **...Ferritkärna (endast för tillval EKACPG) Kabeldragning ➀...Flera kopplingsmöjligheter...dip-kontakt (ställd i vänsterposition) Medföljer ej standardenheten Ej möjligt med tillval Möjligt med tillval Obligatoriskt # ## Ej obligatoriskt * ** 6

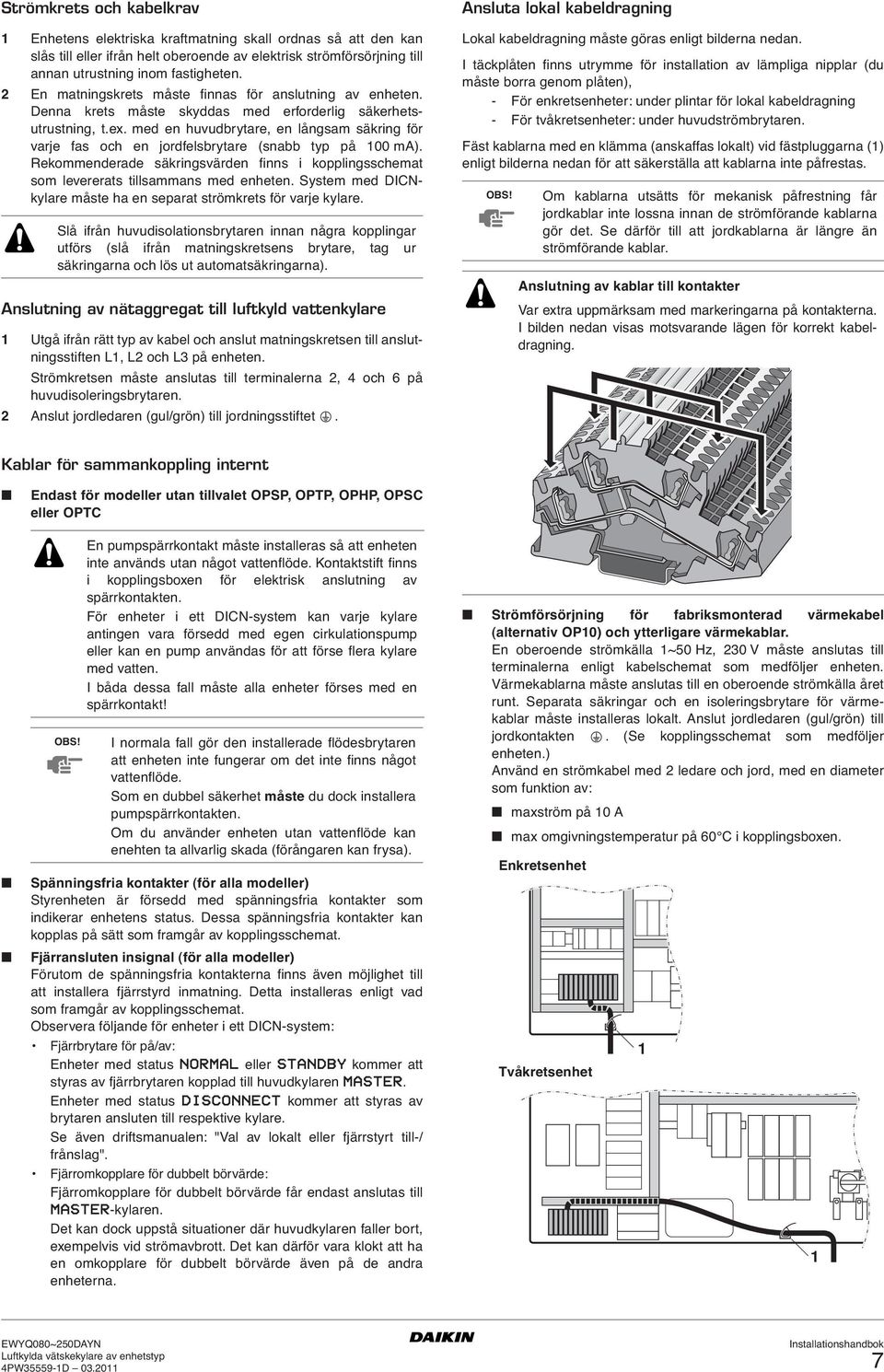

11 Strömkrets och kabelkrav Enhetens elektriska kraftmatning skall ordnas så att den kan slås till eller ifrån helt oberoende av elektrisk strömförsörjning till annan utrustning inom fastigheten. 2 En matningskrets måste finnas för anslutning av enheten. Denna krets måste skyddas med erforderlig säkerhetsutrustning, t.ex. med en huvudbrytare, en långsam säkring för varje fas och en jordfelsbrytare (snabb typ på 00 ma). Rekommenderade säkringsvärden finns i kopplingsschemat som levererats tillsammans med enheten. System med DICNkylare måste ha en separat strömkrets för varje kylare. Slå ifrån huvudisolationsbrytaren innan några kopplingar utförs (slå ifrån matningskretsens brytare, tag ur säkringarna och lös ut automatsäkringarna). Anslutning av nätaggregat till luftkyld vattenkylare Utgå ifrån rätt typ av kabel och anslut matningskretsen till anslutningsstiften L, L2 och L3 på enheten. Strömkretsen måste anslutas till terminalerna 2, 4 och 6 på huvudisoleringsbrytaren. 2 Anslut jordledaren (gul/grön) till jordningsstiftet. Ansluta lokal kabeldragning Lokal kabeldragning måste göras enligt bilderna nedan. I täckplåten finns utrymme för installation av lämpliga nipplar (du måste borra genom plåten), - För enkretsenheter: under plintar för lokal kabeldragning - För tvåkretsenheter: under huvudströmbrytaren. Fäst kablarna med en klämma (anskaffas lokalt) vid fästpluggarna () enligt bilderna nedan för att säkerställa att kablarna inte påfrestas. OBS! Om kablarna utsätts för mekanisk påfrestning får jordkablar inte lossna innan de strömförande kablarna gör det. Se därför till att jordkablarna är längre än strömförande kablar. Anslutning av kablar till kontakter Var extra uppmärksam med markeringarna på kontakterna. I bilden nedan visas motsvarande lägen för korrekt kabeldragning. Kablar för sammankoppling internt Endast för modeller utan tillvalet OPSP, OPTP, OPHP, OPSC eller OPTC OBS! En pumpspärrkontakt måste installeras så att enheten inte används utan något vattenflöde. Kontaktstift finns i kopplingsboxen för elektrisk anslutning av spärrkontakten. För enheter i ett DICN-system kan varje kylare antingen vara försedd med egen cirkulationspump eller kan en pump användas för att förse flera kylare med vatten. I båda dessa fall måste alla enheter förses med en spärrkontakt! I normala fall gör den installerade flödesbrytaren att enheten inte fungerar om det inte finns något vattenflöde. Som en dubbel säkerhet måste du dock installera pumpspärrkontakten. Om du använder enheten utan vattenflöde kan enehten ta allvarlig skada (förångaren kan frysa). Spänningsfria kontakter (för alla modeller) Styrenheten är försedd med spänningsfria kontakter som indikerar enhetens status. Dessa spänningsfria kontakter kan kopplas på sätt som framgår av kopplingsschemat. Fjärransluten insignal (för alla modeller) Förutom de spänningsfria kontakterna finns även möjlighet till att installera fjärrstyrd inmatning. Detta installeras enligt vad som framgår av kopplingsschemat. Observera följande för enheter i ett DICN-system: Fjärrbrytare för på/av: Enheter med status NORMAL eller STANDBY kommer att styras av fjärrbrytaren kopplad till huvudkylaren MASTER. Enheter med status DISCONNECT kommer att styras av brytaren ansluten till respektive kylare. Se även driftsmanualen: "Val av lokalt eller fjärrstyrt till-/ frånslag". Fjärromkopplare för dubbelt börvärde: Fjärromkopplare för dubbelt börvärde får endast anslutas till MASTER-kylaren. Det kan dock uppstå situationer där huvudkylaren faller bort, exempelvis vid strömavbrott. Det kan därför vara klokt att ha en omkopplare för dubbelt börvärde även på de andra enheterna. Strömförsörjning för fabriksmonterad värmekabel (alternativ OP0) och ytterligare värmekablar. En oberoende strömkälla ~50 Hz, 230 V måste anslutas till terminalerna enligt kabelschemat som medföljer enheten. Värmekablarna måste anslutas till en oberoende strömkälla året runt. Separata säkringar och en isoleringsbrytare för värmekablar måste installeras lokalt. Anslut jordledaren (gul/grön) till jordkontakten. (Se kopplingsschemat som medföljer enheten.) Använd en strömkabel med 2 ledare och jord, med en diameter som funktion av: maxström på 0 A max omgivningstemperatur på 60 C i kopplingsboxen. Enkretsenhet Tvåkretsenhet 7

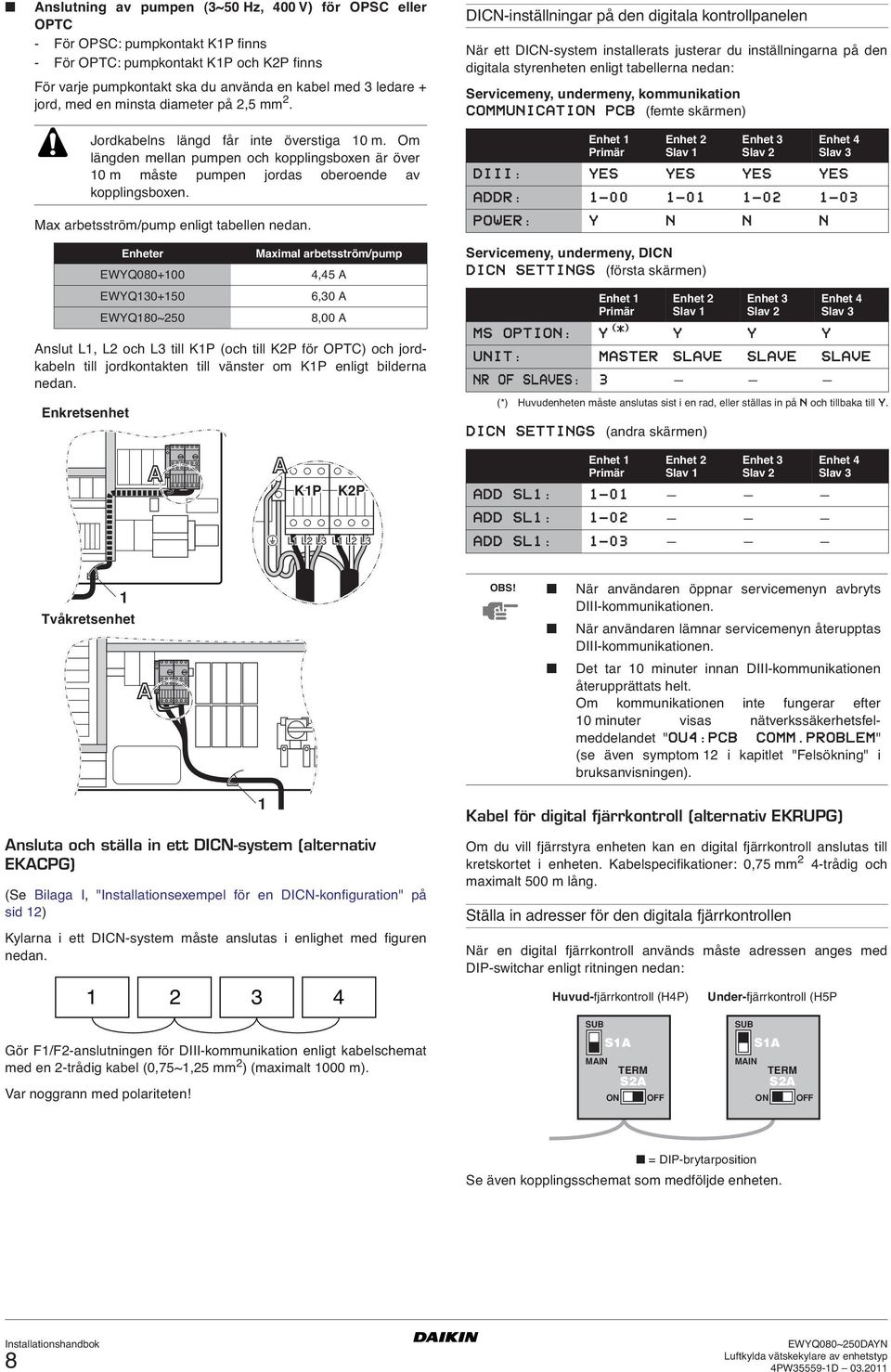

12 Anslutning av pumpen (3~50 Hz, 400 V) för OPSC eller OPTC - För OPSC: pumpkontakt KP finns - För OPTC: pumpkontakt KP och K2P finns För varje pumpkontakt ska du använda en kabel med 3 ledare + jord, med en minsta diameter på 2,5 mm 2. Jordkabelns längd får inte överstiga 0 m. Om längden mellan pumpen och kopplingsboxen är över 0 m måste pumpen jordas oberoende av kopplingsboxen. Max arbetsström/pump enligt tabellen nedan. Enheter EWYQ EWYQ30+50 EWYQ80~250 Maximal arbetsström/pump 4,45 A 6,30 A 8,00 A Anslut L, L2 och L3 till KP (och till K2P för OPTC) och jordkabeln till jordkontakten till vänster om KP enligt bilderna nedan. Enkretsenhet KP K2P L L2 L3 L L2 L3 DICN-inställningar på den digitala kontrollpanelen När ett DICN-system installerats justerar du inställningarna på den digitala styrenheten enligt tabellerna nedan: Servicemeny, undermeny, kommunikation COMMUNICATION PCB (femte skärmen) Enhet Primär Enhet 2 Slav Servicemeny, undermeny, DICN DICN SETTINGS (första skärmen) DICN SETTINGS (andra skärmen) Enhet 3 Slav 2 Enhet 4 Slav 3 DIII: YES YES YES YES ADDR: POWER: Y N N N Enhet Primär MS OPTION: Y (*) Enhet 2 Slav Enhet 3 Slav 2 Enhet 4 Slav 3 Y Y Y UNIT: MASTER SLAVE SLAVE SLAVE NR OF SLAVES: 3 (*) Huvudenheten måste anslutas sist i en rad, eller ställas in på N och tillbaka till Y. Enhet Primär Enhet 2 Slav Enhet 3 Slav 2 ADD SL: -0 ADD SL: -02 ADD SL: -03 Enhet 4 Slav 3 Tvåkretsenhet OBS! När användaren öppnar servicemenyn avbryts DIII-kommunikationen. När användaren lämnar servicemenyn återupptas DIII-kommunikationen. Det tar 0 minuter innan DIII-kommunikationen återupprättats helt. Om kommunikationen inte fungerar efter 0 minuter visas nätverkssäkerhetsfelmeddelandet "OU4:PCB COMM.PROBLEM" (se även symptom 2 i kapitlet "Felsökning" i bruksanvisningen). Ansluta och ställa in ett DICN-system (alternativ EKACPG) (Se Bilaga I, "Installationsexempel för en DICN-konfiguration" på sid 2) Kylarna i ett DICN-system måste anslutas i enlighet med figuren nedan Kabel för digital fjärrkontroll (alternativ EKRUPG) Om du vill fjärrstyra enheten kan en digital fjärrkontroll anslutas till kretskortet i enheten. Kabelspecifikationer: 0,75 mm 2 4-trådig och maximalt 500 m lång. Ställa in adresser för den digitala fjärrkontrollen När en digital fjärrkontroll används måste adressen anges med DIP-switchar enligt ritningen nedan: Huvud-fjärrkontroll (H4P) Under-fjärrkontroll (H5P Gör F/F2-anslutningen för DIII-kommunikation enligt kabelschemat med en 2-trådig kabel (0,75~,25 mm 2 ) (maximalt 000 m). Var noggrann med polariteten! SUB MAIN SA ON TERM S2A OFF SUB MAIN SA ON TERM S2A OFF = DIP-brytarposition Se även kopplingsschemat som medföljde enheten. 8

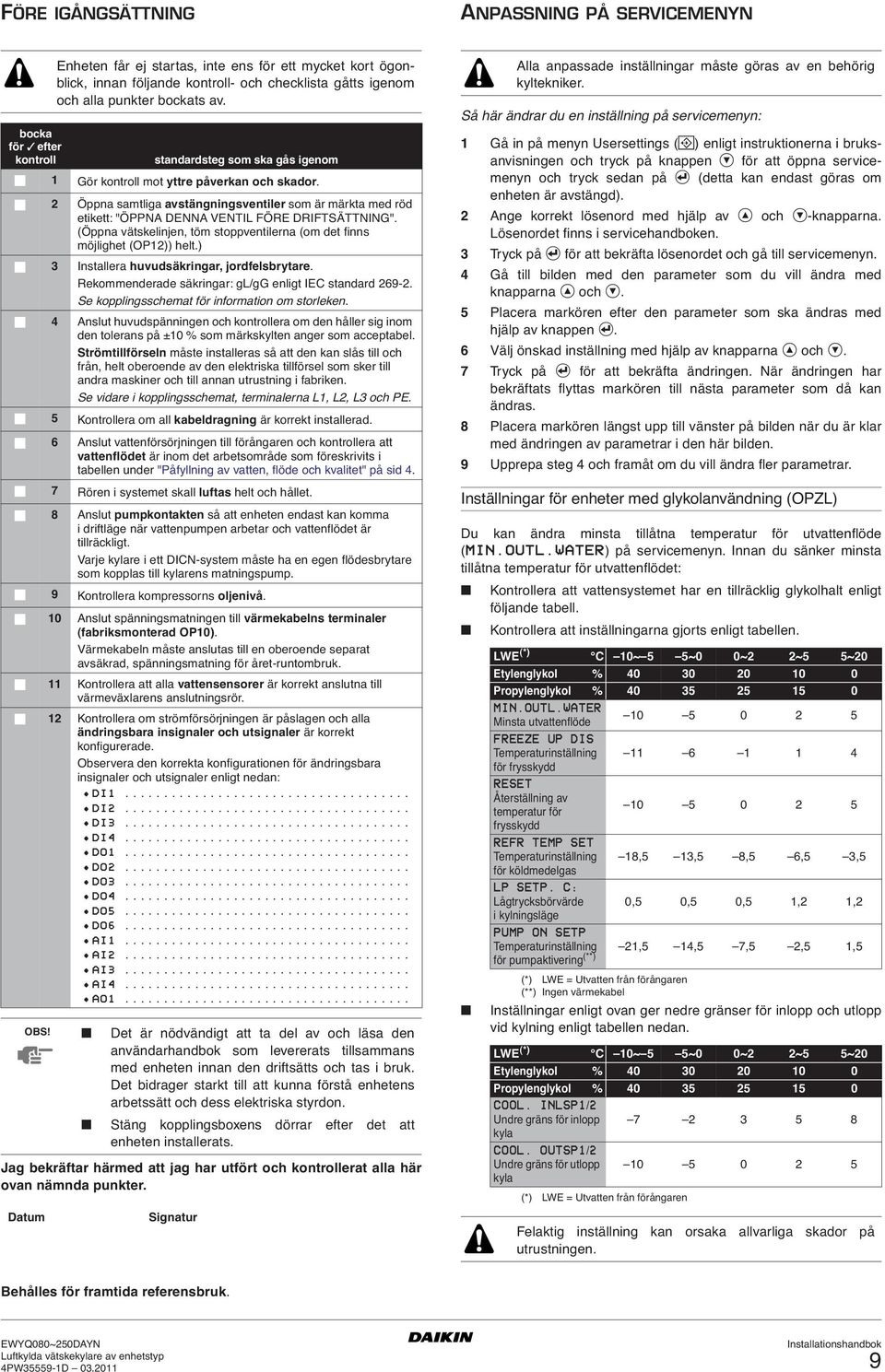

13 FÖRE IGÅNGSÄTTNING ANPASSNING PÅ SERVICEMENYN Enheten får ej startas, inte ens för ett mycket kort ögonblick, innan följande kontroll- och checklista gåtts igenom och alla punkter bockats av. bocka för efter kontroll standardsteg som ska gås igenom Gör kontroll mot yttre påverkan och skador. 2 Öppna samtliga avstängningsventiler som är märkta med röd etikett: "ÖPPNA DENNA VENTIL FÖRE DRIFTSÄTTNING". (Öppna vätskelinjen, töm stoppventilerna (om det finns möjlighet (OP2)) helt.) 3 Installera huvudsäkringar, jordfelsbrytare. Rekommenderade säkringar: gl/gg enligt IEC standard Se kopplingsschemat för information om storleken. 4 Anslut huvudspänningen och kontrollera om den håller sig inom den tolerans på ±0 % som märkskylten anger som acceptabel. Strömtillförseln måste installeras så att den kan slås till och från, helt oberoende av den elektriska tillförsel som sker till andra maskiner och till annan utrustning i fabriken. Se vidare i kopplingsschemat, terminalerna L, L2, L3 och PE. 5 Kontrollera om all kabeldragning är korrekt installerad. 6 Anslut vattenförsörjningen till förångaren och kontrollera att vattenflödet är inom det arbetsområde som föreskrivits i tabellen under "Påfyllning av vatten, flöde och kvalitet" på sid 4. 7 Rören i systemet skall luftas helt och hållet. 8 Anslut pumpkontakten så att enheten endast kan komma i driftläge när vattenpumpen arbetar och vattenflödet är tillräckligt. Varje kylare i ett DICN-system måste ha en egen flödesbrytare som kopplas till kylarens matningspump. 9 Kontrollera kompressorns oljenivå. 0 Anslut spänningsmatningen till värmekabelns terminaler (fabriksmonterad OP0). Värmekabeln måste anslutas till en oberoende separat avsäkrad, spänningsmatning för året-runtombruk. Kontrollera att alla vattensensorer är korrekt anslutna till värmeväxlarens anslutningsrör. 2 Kontrollera om strömförsörjningen är påslagen och alla ändringsbara insignaler och utsignaler är korrekt konfigurerade. Observera den korrekta konfigurationen för ändringsbara insignaler och utsignaler enligt nedan: DI... DI2... DI3... DI4... DO... DO2... DO3... DO4... DO5... DO6... AI... AI2... AI3... AI4... AO... OBS! Det är nödvändigt att ta del av och läsa den användarhandbok som levererats tillsammans med enheten innan den driftsätts och tas i bruk. Det bidrager starkt till att kunna förstå enhetens arbetssätt och dess elektriska styrdon. Stäng kopplingsboxens dörrar efter det att enheten installerats. Jag bekräftar härmed att jag har utfört och kontrollerat alla här ovan nämnda punkter. Datum Signatur Så här ändrar du en inställning på servicemenyn: Gå in på menyn Usersettings (Å) enligt instruktionerna i bruksanvisningen och tryck på knappen Ì för att öppna servicemenyn och tryck sedan på (detta kan endast göras om enheten är avstängd). 2 Ange korrekt lösenord med hjälp av fi och Ì-knapparna. Lösenordet finns i servicehandboken. 3 Tryck på för att bekräfta lösenordet och gå till servicemenyn. 4 Gå till bilden med den parameter som du vill ändra med knapparna fi och Ì. 5 Placera markören efter den parameter som ska ändras med hjälp av knappen. 6 Välj önskad inställning med hjälp av knapparna fi och Ì. 7 Tryck på för att bekräfta ändringen. När ändringen har bekräftats flyttas markören till nästa parameter som då kan ändras. 8 Placera markören längst upp till vänster på bilden när du är klar med ändringen av parametrar i den här bilden. 9 Upprepa steg 4 och framåt om du vill ändra fler parametrar. Inställningar för enheter med glykolanvändning (OPZL) Du kan ändra minsta tillåtna temperatur för utvattenflöde (MIN.OUTL.WATER) på servicemenyn. Innan du sänker minsta tillåtna temperatur för utvattenflödet: Kontrollera att vattensystemet har en tillräcklig glykolhalt enligt följande tabell. Kontrollera att inställningarna gjorts enligt tabellen. Alla anpassade inställningar måste göras av en behörig kyltekniker. C 0~ 5 5~0 0~2 2~5 5~20 Etylenglykol % Propylenglykol % MIN.OUTL.WATER Minsta utvattenflöde FREEZE UP DIS Temperaturinställning 6 4 för frysskydd RESET Återställning av temperatur för frysskydd REFR TEMP SET Temperaturinställning 8,5 3,5 8,5 6,5 3,5 för köldmedelgas LP SETP. C: Lågtrycksbörvärde 0,5 0,5 0,5,2,2 i kylningsläge PUMP ON SETP Temperaturinställning 2,5 4,5 7,5 2,5,5 för pumpaktivering (**) (*) LWE = Utvatten från förångaren (**) Ingen värmekabel Inställningar enligt ovan ger nedre gränser för inlopp och utlopp vid kylning enligt tabellen nedan. LWE (*) LWE (*) C 0~ 5 5~0 0~2 2~5 5~20 Etylenglykol % Propylenglykol % COOL. INLSP/2 Undre gräns för inlopp kyla COOL. OUTSP/2 Undre gräns för utlopp kyla (*) LWE = Utvatten från förångaren Felaktig inställning kan orsaka allvarliga skador på utrustningen. Behålles för framtida referensbruk. 9

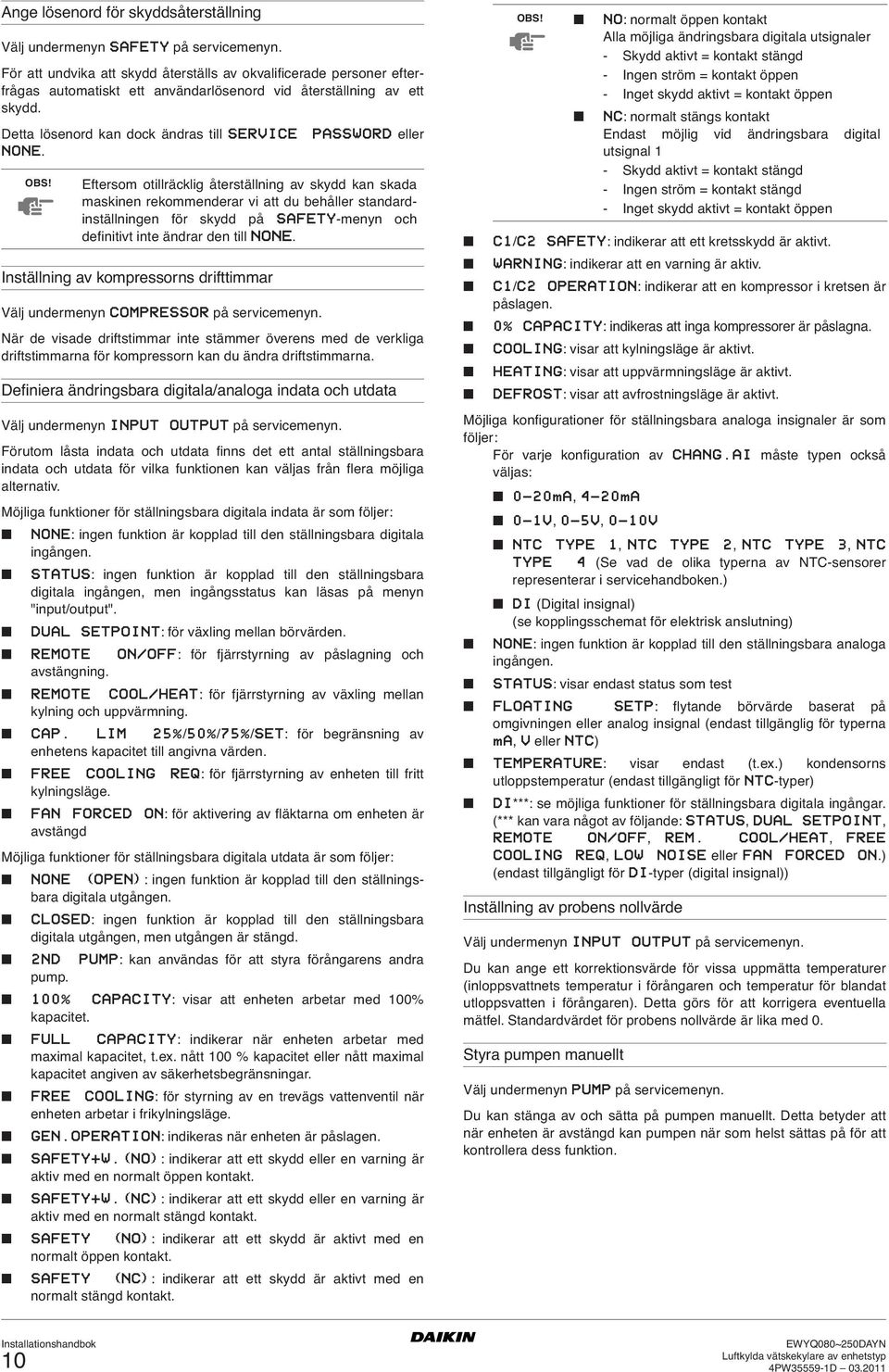

14 Ange lösenord för skyddsåterställning Välj undermenyn SAFETY på servicemenyn. För att undvika att skydd återställs av okvalificerade personer efterfrågas automatiskt ett användarlösenord vid återställning av ett skydd. Detta lösenord kan dock ändras till SERVICE PASSWORD eller NONE. OBS! Eftersom otillräcklig återställning av skydd kan skada maskinen rekommenderar vi att du behåller standardinställningen för skydd på SAFETY-menyn och definitivt inte ändrar den till NONE. Inställning av kompressorns drifttimmar Välj undermenyn COMPRESSOR på servicemenyn. När de visade driftstimmar inte stämmer överens med de verkliga driftstimmarna för kompressorn kan du ändra driftstimmarna. Definiera ändringsbara digitala/analoga indata och utdata Välj undermenyn INPUT OUTPUT på servicemenyn. Förutom låsta indata och utdata finns det ett antal ställningsbara indata och utdata för vilka funktionen kan väljas från flera möjliga alternativ. Möjliga funktioner för ställningsbara digitala indata är som följer: NONE: ingen funktion är kopplad till den ställningsbara digitala ingången. STATUS: ingen funktion är kopplad till den ställningsbara digitala ingången, men ingångsstatus kan läsas på menyn "input/output". DUAL SETPOINT: för växling mellan börvärden. REMOTE ON/OFF: för fjärrstyrning av påslagning och avstängning. REMOTE COOL/HEAT: för fjärrstyrning av växling mellan kylning och uppvärmning. CAP. LIM 25%/50%/75%/SET: för begränsning av enhetens kapacitet till angivna värden. FREE COOLING REQ: för fjärrstyrning av enheten till fritt kylningsläge. FAN FORCED ON: för aktivering av fläktarna om enheten är avstängd Möjliga funktioner för ställningsbara digitala utdata är som följer: NONE (OPEN): ingen funktion är kopplad till den ställningsbara digitala utgången. CLOSED: ingen funktion är kopplad till den ställningsbara digitala utgången, men utgången är stängd. 2ND PUMP: kan användas för att styra förångarens andra pump. 00% CAPACITY: visar att enheten arbetar med 00% kapacitet. FULL CAPACITY: indikerar när enheten arbetar med maximal kapacitet, t.ex. nått 00 % kapacitet eller nått maximal kapacitet angiven av säkerhetsbegränsningar. FREE COOLING: för styrning av en trevägs vattenventil när enheten arbetar i frikylningsläge. GEN.OPERATION: indikeras när enheten är påslagen. SAFETY+W.(NO): indikerar att ett skydd eller en varning är aktiv med en normalt öppen kontakt. SAFETY+W.(NC): indikerar att ett skydd eller en varning är aktiv med en normalt stängd kontakt. SAFETY (NO): indikerar att ett skydd är aktivt med en normalt öppen kontakt. SAFETY (NC): indikerar att ett skydd är aktivt med en normalt stängd kontakt. OBS! NO: normalt öppen kontakt Alla möjliga ändringsbara digitala utsignaler - Skydd aktivt = kontakt stängd - Ingen ström = kontakt öppen - Inget skydd aktivt = kontakt öppen NC: normalt stängs kontakt Endast möjlig vid ändringsbara digital utsignal - Skydd aktivt = kontakt stängd - Ingen ström = kontakt stängd - Inget skydd aktivt = kontakt öppen C/C2 SAFETY: indikerar att ett kretsskydd är aktivt. WARNING: indikerar att en varning är aktiv. C/C2 OPERATION: indikerar att en kompressor i kretsen är påslagen. 0% CAPACITY: indikeras att inga kompressorer är påslagna. COOLING: visar att kylningsläge är aktivt. HEATING: visar att uppvärmningsläge är aktivt. DEFROST: visar att avfrostningsläge är aktivt. Möjliga konfigurationer för ställningsbara analoga insignaler är som följer: För varje konfiguration av CHANG.AI måste typen också väljas: 0-20mA, 4-20mA 0-V, 0-5V, 0-0V NTC TYPE, NTC TYPE 2, NTC TYPE 3, NTC TYPE 4 (Se vad de olika typerna av NTC-sensorer representerar i servicehandboken.) DI (Digital insignal) (se kopplingsschemat för elektrisk anslutning) NONE: ingen funktion är kopplad till den ställningsbara analoga ingången. STATUS: visar endast status som test FLOATING SETP: flytande börvärde baserat på omgivningen eller analog insignal (endast tillgänglig för typerna ma, V eller NTC) TEMPERATURE: visar endast (t.ex.) kondensorns utloppstemperatur (endast tillgängligt för NTC-typer) DI***: se möjliga funktioner för ställningsbara digitala ingångar. (*** kan vara något av följande: STATUS, DUAL SETPOINT, REMOTE ON/OFF, REM. COOL/HEAT, FREE COOLING REQ, LOW NOISE eller FAN FORCED ON.) (endast tillgängligt för DI-typer (digital insignal)) Inställning av probens nollvärde Välj undermenyn INPUT OUTPUT på servicemenyn. Du kan ange ett korrektionsvärde för vissa uppmätta temperaturer (inloppsvattnets temperatur i förångaren och temperatur för blandat utloppsvatten i förångaren). Detta görs för att korrigera eventuella mätfel. Standardvärdet för probens nollvärde är lika med 0. Styra pumpen manuellt Välj undermenyn PUMP på servicemenyn. Du kan stänga av och sätta på pumpen manuellt. Detta betyder att när enheten är avstängd kan pumpen när som helst sättas på för att kontrollera dess funktion. 0

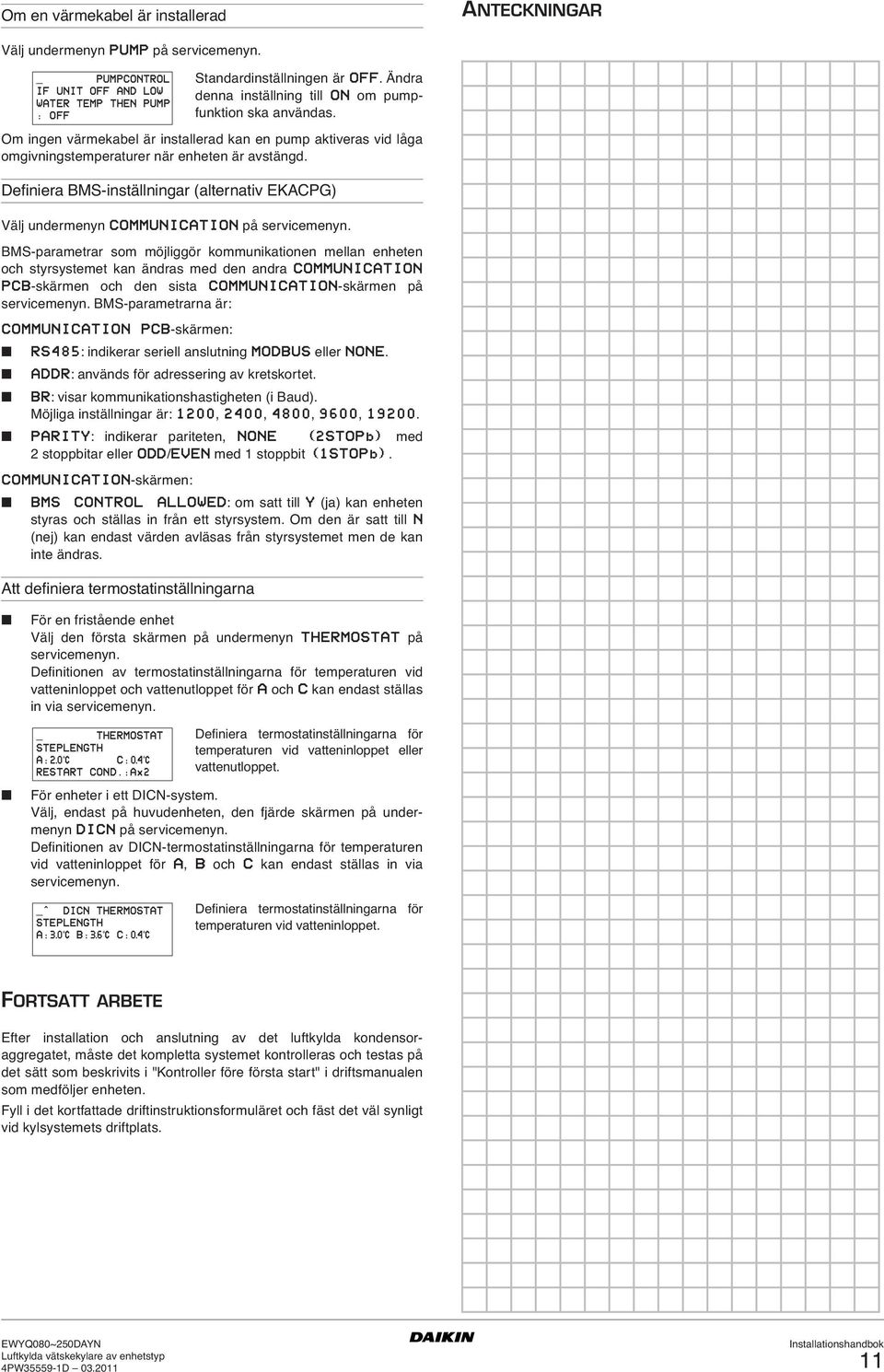

15 Om en värmekabel är installerad ANTECKNINGAR Välj undermenyn PUMP på servicemenyn. _ PUMPCONTROL IF UNIT OFF AND LOW WATER TEMP THEN PUMP : OFF Om ingen värmekabel är installerad kan en pump aktiveras vid låga omgivningstemperaturer när enheten är avstängd. Definiera BMS-inställningar (alternativ EKACPG) Välj undermenyn COMMUNICATION på servicemenyn. BMS-parametrar som möjliggör kommunikationen mellan enheten och styrsystemet kan ändras med den andra COMMUNICATION PCB-skärmen och den sista COMMUNICATION-skärmen på servicemenyn. BMS-parametrarna är: COMMUNICATION PCB-skärmen: RS485: indikerar seriell anslutning MODBUS eller NONE. ADDR: används för adressering av kretskortet. BR: visar kommunikationshastigheten (i Baud). Möjliga inställningar är: 200, 2400, 4800, 9600, PARITY: indikerar pariteten, NONE (2STOPb) med 2 stoppbitar eller ODD/EVEN med stoppbit (STOPb). COMMUNICATION-skärmen: BMS CONTROL ALLOWED: om satt till Y (ja) kan enheten styras och ställas in från ett styrsystem. Om den är satt till N (nej) kan endast värden avläsas från styrsystemet men de kan inte ändras. Att definiera termostatinställningarna Standardinställningen är OFF. Ändra denna inställning till ON om pumpfunktion ska användas. För en fristående enhet Välj den första skärmen på undermenyn THERMOSTAT på servicemenyn. Definitionen av termostatinställningarna för temperaturen vid vatteninloppet och vattenutloppet för A och C kan endast ställas in via servicemenyn. _ THERMOSTAT STEPLENGTH A:2$0 C:0$4 RESTART COND.:Ax2 Definiera termostatinställningarna för temperaturen vid vatteninloppet eller vattenutloppet. För enheter i ett DICN-system. Välj, endast på huvudenheten, den fjärde skärmen på undermenyn DICN på servicemenyn. Definitionen av DICN-termostatinställningarna för temperaturen vid vatteninloppet för A, B och C kan endast ställas in via servicemenyn. _^ DICN THERMOSTAT STEPLENGTH A:3$0 B:3$6 C:0$4 Definiera termostatinställningarna för temperaturen vid vatteninloppet. FORTSATT ARBETE Efter installation och anslutning av det luftkylda kondensoraggregatet, måste det kompletta systemet kontrolleras och testas på det sätt som beskrivits i "Kontroller före första start" i driftsmanualen som medföljer enheten. Fyll i det kortfattade driftinstruktionsformuläret och fäst det väl synligt vid kylsystemets driftplats.

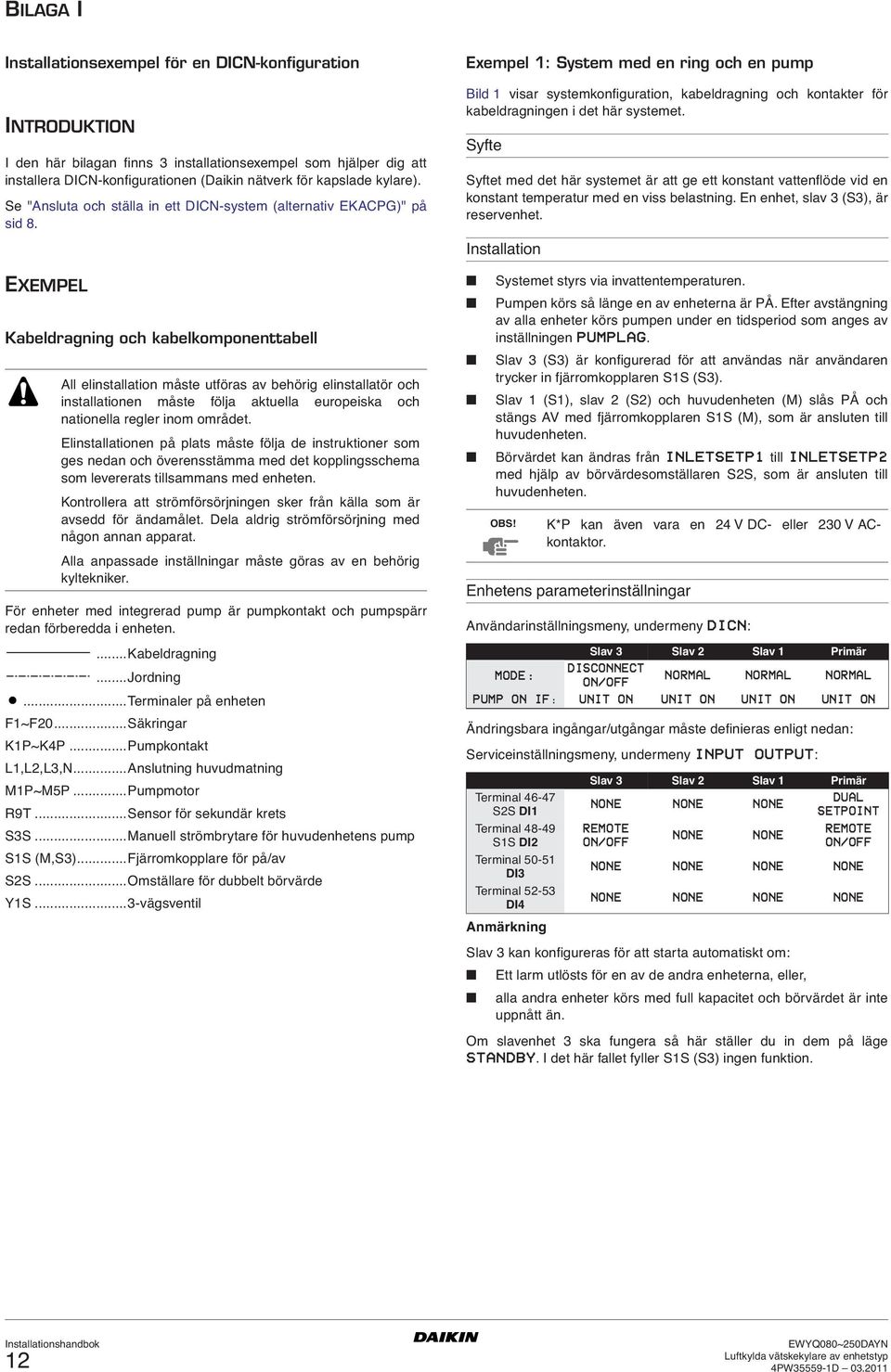

16 BILAGA I Installationsexempel för en DICN-konfiguration INTRODUKTION I den här bilagan finns 3 installationsexempel som hjälper dig att installera DICN-konfigurationen (Daikin nätverk för kapslade kylare). Se "Ansluta och ställa in ett DICN-system (alternativ EKACPG)" på sid 8. Exempel : System med en ring och en pump Bild visar systemkonfiguration, kabeldragning och kontakter för kabeldragningen i det här systemet. Syfte Syftet med det här systemet är att ge ett konstant vattenflöde vid en konstant temperatur med en viss belastning. En enhet, slav 3 (S3), är reservenhet. Installation EXEMPEL Kabeldragning och kabelkomponenttabell All elinstallation måste utföras av behörig elinstallatör och installationen måste följa aktuella europeiska och nationella regler inom området. Elinstallationen på plats måste följa de instruktioner som ges nedan och överensstämma med det kopplingsschema som levererats tillsammans med enheten. Kontrollera att strömförsörjningen sker från källa som är avsedd för ändamålet. Dela aldrig strömförsörjning med någon annan apparat. Alla anpassade inställningar måste göras av en behörig kyltekniker. För enheter med integrerad pump är pumpkontakt och pumpspärr redan förberedda i enheten....kabeldragning...jordning...terminaler på enheten F~F20...Säkringar KP~K4P...Pumpkontakt L,L2,L3,N...Anslutning huvudmatning MP~M5P...Pumpmotor R9T...Sensor för sekundär krets S3S...Manuell strömbrytare för huvudenhetens pump SS (M,S3)...Fjärromkopplare för på/av S2S...Omställare för dubbelt börvärde YS...3-vägsventil Systemet styrs via invattentemperaturen. Pumpen körs så länge en av enheterna är PÅ. Efter avstängning av alla enheter körs pumpen under en tidsperiod som anges av inställningen PUMPLAG. Slav 3 (S3) är konfigurerad för att användas när användaren trycker in fjärromkopplaren SS (S3). Slav (S), slav 2 (S2) och huvudenheten (M) slås PÅ och stängs AV med fjärromkopplaren SS (M), som är ansluten till huvudenheten. Börvärdet kan ändras från INLETSETP till INLETSETP2 med hjälp av börvärdesomställaren S2S, som är ansluten till huvudenheten. OBS! Enhetens parameterinställningar Användarinställningsmeny, undermeny DICN: Ändringsbara ingångar/utgångar måste definieras enligt nedan: Serviceinställningsmeny, undermeny INPUT OUTPUT: Terminal S2S DI Terminal SS DI2 Terminal 50-5 DI3 Terminal DI4 Anmärkning K*P kan även vara en 24 V DC- eller 230 V ACkontaktor. Slav 3 Slav 2 Slav Primär DISCONNECT MODE: ON/OFF NORMAL NORMAL NORMAL PUMP ON IF: UNIT ON UNIT ON UNIT ON UNIT ON Slav 3 Slav 2 Slav Primär NONE NONE NONE DUAL SETPOINT REMOTE ON/OFF NONE NONE REMOTE ON/OFF NONE NONE NONE NONE NONE NONE NONE NONE Slav 3 kan konfigureras för att starta automatiskt om: Ett larm utlösts för en av de andra enheterna, eller, alla andra enheter körs med full kapacitet och börvärdet är inte uppnått än. Om slavenhet 3 ska fungera så här ställer du in dem på läge STANDBY. I det här fallet fyller SS (S3) ingen funktion. 2

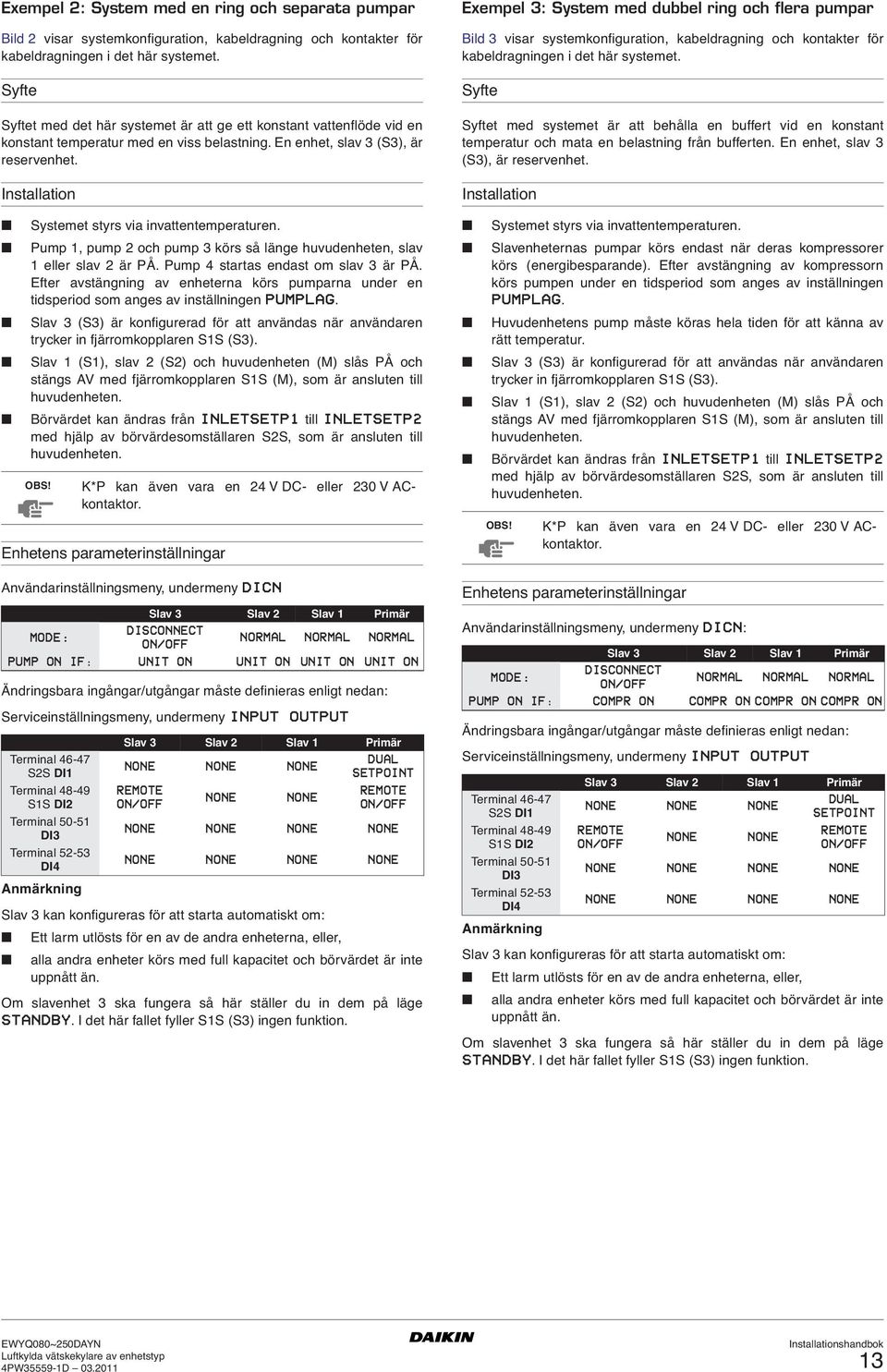

17 Exempel 2: System med en ring och separata pumpar Bild 2 visar systemkonfiguration, kabeldragning och kontakter för kabeldragningen i det här systemet. Syfte Syftet med det här systemet är att ge ett konstant vattenflöde vid en konstant temperatur med en viss belastning. En enhet, slav 3 (S3), är reservenhet. Installation Exempel 3: System med dubbel ring och flera pumpar Bild 3 visar systemkonfiguration, kabeldragning och kontakter för kabeldragningen i det här systemet. Syfte Syftet med systemet är att behålla en buffert vid en konstant temperatur och mata en belastning från bufferten. En enhet, slav 3 (S3), är reservenhet. Installation Systemet styrs via invattentemperaturen. Pump, pump 2 och pump 3 körs så länge huvudenheten, slav eller slav 2 är PÅ. Pump 4 startas endast om slav 3 är PÅ. Efter avstängning av enheterna körs pumparna under en tidsperiod som anges av inställningen PUMPLAG. Slav 3 (S3) är konfigurerad för att användas när användaren trycker in fjärromkopplaren SS (S3). Slav (S), slav 2 (S2) och huvudenheten (M) slås PÅ och stängs AV med fjärromkopplaren SS (M), som är ansluten till huvudenheten. Börvärdet kan ändras från INLETSETP till INLETSETP2 med hjälp av börvärdesomställaren S2S, som är ansluten till huvudenheten. OBS! K*P kan även vara en 24 V DC- eller 230 V ACkontaktor. Enhetens parameterinställningar Systemet styrs via invattentemperaturen. Slavenheternas pumpar körs endast när deras kompressorer körs (energibesparande). Efter avstängning av kompressorn körs pumpen under en tidsperiod som anges av inställningen PUMPLAG. Huvudenhetens pump måste köras hela tiden för att känna av rätt temperatur. Slav 3 (S3) är konfigurerad för att användas när användaren trycker in fjärromkopplaren SS (S3). Slav (S), slav 2 (S2) och huvudenheten (M) slås PÅ och stängs AV med fjärromkopplaren SS (M), som är ansluten till huvudenheten. Börvärdet kan ändras från INLETSETP till INLETSETP2 med hjälp av börvärdesomställaren S2S, som är ansluten till huvudenheten. OBS! K*P kan även vara en 24 V DC- eller 230 V ACkontaktor. Användarinställningsmeny, undermeny DICN Slav 3 Slav 2 Slav Primär DISCONNECT MODE: ON/OFF NORMAL NORMAL NORMAL PUMP ON IF: UNIT ON UNIT ON UNIT ON UNIT ON Ändringsbara ingångar/utgångar måste definieras enligt nedan: Serviceinställningsmeny, undermeny INPUT OUTPUT Slav 3 Slav 2 Slav Primär Terminal DUAL NONE NONE NONE S2S DI SETPOINT Terminal REMOTE REMOTE NONE NONE SS DI2 ON/OFF ON/OFF Terminal 50-5 DI3 NONE NONE NONE NONE Terminal DI4 NONE NONE NONE NONE Anmärkning Slav 3 kan konfigureras för att starta automatiskt om: Ett larm utlösts för en av de andra enheterna, eller, alla andra enheter körs med full kapacitet och börvärdet är inte uppnått än. Om slavenhet 3 ska fungera så här ställer du in dem på läge STANDBY. I det här fallet fyller SS (S3) ingen funktion. Enhetens parameterinställningar Användarinställningsmeny, undermeny DICN: Slav 3 Slav 2 Slav Primär DISCONNECT MODE: ON/OFF NORMAL NORMAL NORMAL PUMP ON IF: COMPR ON COMPR ON COMPR ON COMPR ON Ändringsbara ingångar/utgångar måste definieras enligt nedan: Serviceinställningsmeny, undermeny INPUT OUTPUT Slav 3 Slav 2 Slav Primär Terminal DUAL NONE NONE NONE S2S DI SETPOINT Terminal REMOTE REMOTE NONE NONE SS DI2 ON/OFF ON/OFF Terminal 50-5 DI3 NONE NONE NONE NONE Terminal DI4 NONE NONE NONE NONE Anmärkning Slav 3 kan konfigureras för att starta automatiskt om: Ett larm utlösts för en av de andra enheterna, eller, alla andra enheter körs med full kapacitet och börvärdet är inte uppnått än. Om slavenhet 3 ska fungera så här ställer du in dem på läge STANDBY. I det här fallet fyller SS (S3) ingen funktion. 3

18 ANTECKNINGAR 4

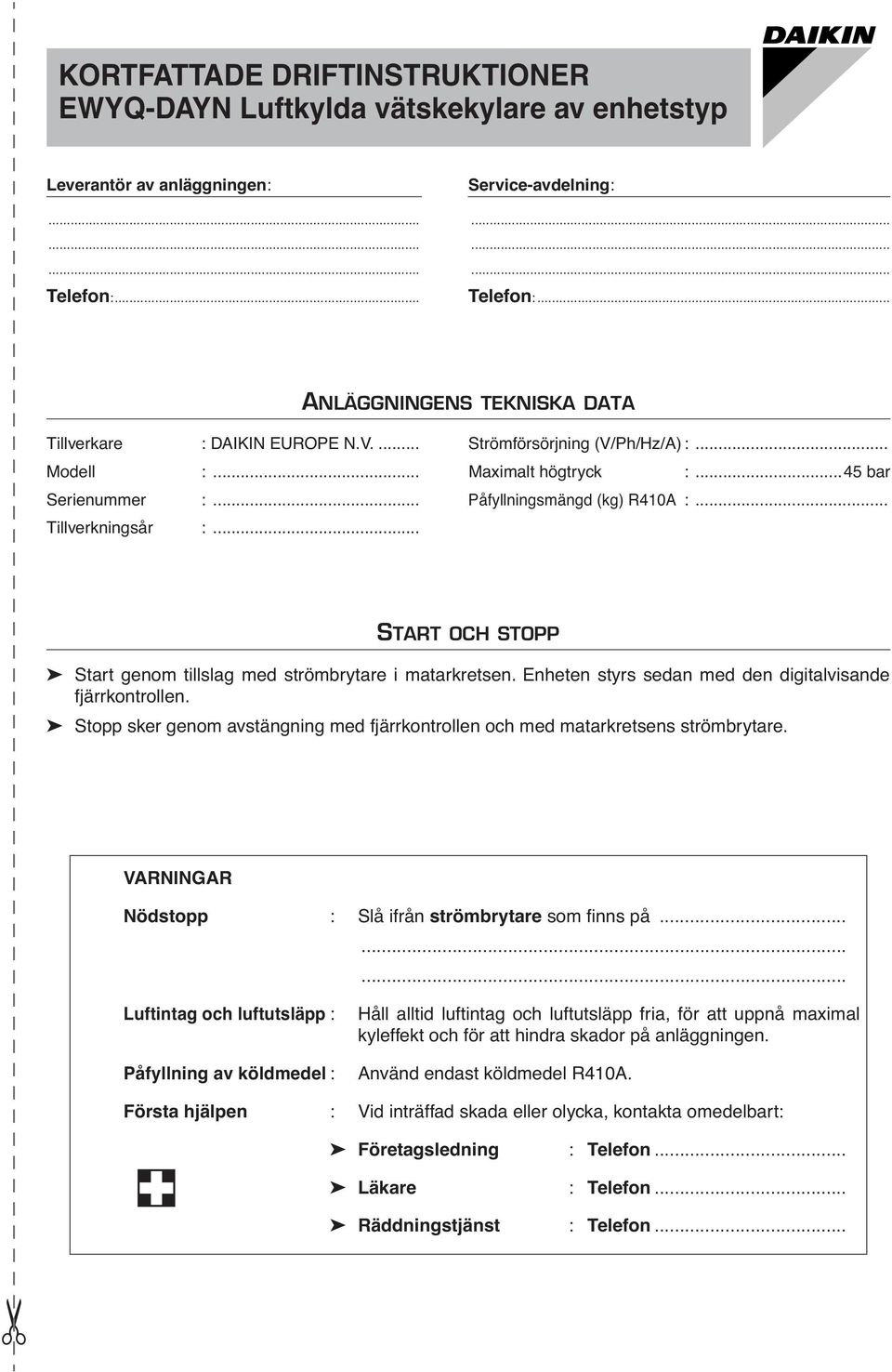

19 KORTFATTADE DRIFTINSTRUKTIONER EWYQ-DAYN Leverantör av anläggningen: Service-avdelning: Telefon:... Telefon:... ANLÄGGNINGENS TEKNISKA DATA Tillverkare : DAIKIN EUROPE N.V.... Strömförsörjning (V/Ph/Hz/A) :... Modell :... Maximalt högtryck :...45 bar Serienummer :... Påfyllningsmängd (kg) R40A :... Tillverkningsår :... START OCH STOPP Start genom tillslag med strömbrytare i matarkretsen. Enheten styrs sedan med den digitalvisande fjärrkontrollen. Stopp sker genom avstängning med fjärrkontrollen och med matarkretsens strömbrytare. VARNINGAR Nödstopp : Slå ifrån strömbrytare som finns på Luftintag och luftutsläpp : Påfyllning av köldmedel : Håll alltid luftintag och luftutsläpp fria, för att uppnå maximal kyleffekt och för att hindra skador på anläggningen. Använd endast köldmedel R40A. Första hjälpen : Vid inträffad skada eller olycka, kontakta omedelbart: Företagsledning : Telefon... Läkare : Telefon... Räddningstjänst : Telefon...
