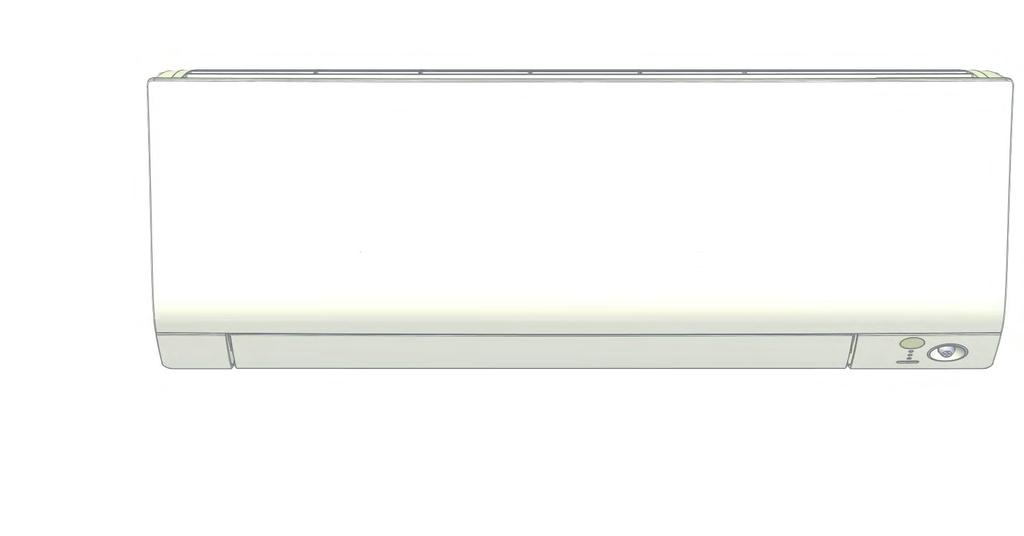

1 DAIKIN ROOM AIR CONDITIONER INSTALLATIONSHANDBOK R32 Split Series MODELLER CTXM15M2V1B FTXM20M2V1B FTXM25M2V1B FTXM35M2V1B FTXM42M2V1B FTXM50M2V1B FTXM60M2V1B FTXM71M2V1B ATXM20M2V1B ATXM25M2V1B ATXM35M2V1B ATXM50M2V1B

2 CE - ATITIKTIES-DEKLARACIJA CE - ATBILSTĪBAS-DEKLARĀCIJA CE - VYHLÁSENIE-ZHODY CE - UYGUNLUK-BEYANI CE - IZJAVA O SKLADNOSTI CE - VASTAVUSDEKLARATSIOON CE - ДЕКЛАРАЦИЯ-ЗА-ϹЪОТВЕТСТВИЕ CE - IZJAVA-O-USKLAĐENOSTI CE - MEGFELELŐSÉGI-NYILATKOZAT CE - DEKLARACJA-ZGODNOŚCI CE - DECLARAŢIE-DE-CONFORMITATE CE - ERKLÆRING OM-SAMSVAR CE - ILMOITUS-YHDENMUKAISUUDESTA CE - PROHLÁŠENÍ-O-SHODĚ CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - OVERENSSTEMMELSESERKLÆRING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARACION-DE-CONFORMIDAD CE - DICHIARAZIONE-DI-CONFORMITA CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - DECLARATION-OF-CONFORMITY CE - KONFORMITÄTSERKLÄRUNG CE - DECLARATION-DE-CONFORMITE CE - CONFORMITEITSVERKLARING 17 m deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja: 18 r declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie: 19 o z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša: 20 x kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid: 21 b декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация: 22 t visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija: 23 v ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija: 24 k vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie: 25 w tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder: 09 u заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление: 10 q erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører: 11 s deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att: 12 n erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at: 13 j ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit: 14 c prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje: 15 y izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi: 16 h teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik: Daikin Industries Czech Republic s.r.o. 01 a declares under its sole responsibility that the air conditioning models to which this declaration relates: 02 d erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist: 03 f déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration: 04 l verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft: 05 e declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración: 06 i dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione: 07 g δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση: 08 p declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere: FTXM20M2V1B, FTXM25M2V1B, FTXM35M2V1B, FTXM42M2V1B, CTXM15M2V1B, ATXM20M2V1B, ATXM25M2V1B, ATXM35M2V1B, 16 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják: 17 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami: 18 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu instrucţiunile noastre: 19 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili: 20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele: 21 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции: 22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus: 23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem: 24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade s našim návodom: 25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur: 08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de acordo com as nossas instruções: 09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям: 10 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser: 11 respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att användning sker i överensstämmelse med våra instruktioner: 12 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i henhold til våre instrukser: 13 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti: 14 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům: 15 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama: 01 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions: 02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß unseren Anweisungen eingesetzt werden: 03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions: 04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies: 05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras instrucciones: 06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni: 07 είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις οδηγίες μας: EN , 19 Direktive z vsemi spremembami. 20 Direktiivid koos muudatustega. 21 Директиви, с техните изменения. 22 Direktyvose su papildymais. 23 Direktīvās un to papildinājumos. 24 Smernice, v platnom znení. 25 Deǧiştirilmiş halleriyle Yönetmelikler. 10 Direktiver, med senere ændringer. 11 Direktiv, med företagna ändringar. 12 Direktiver, med foretatte endringer. 13 Direktiivejä, sellaisina kuin ne ovat muutettuina. 14 v platném znění. 15 Smjernice, kako je izmijenjeno. 16 irányelv(ek) és módosításaik rendelkezéseit. 17 z późniejszymi poprawkami. 18 Directivelor, cu amendamentele respective. 01 Directives, as amended. 02 Direktiven, gemäß Änderung. 03 Directives, telles que modifiées. 04 Richtlijnen, zoals geamendeerd. 05 Directivas, según lo enmendado. 06 Direttive, come da modifica. 07 Οδηγιών, όπως έχουν τροποποιηθεί. 08 Directivas, conforme alteração em. 09 Директив со всеми поправками. ** * Low Voltage 2006/95/EC Machinery 2006/42/EC Electromagnetic Compatibility 2004/108/EC 19 ob upoštevanju določb: 20 vastavalt nõuetele: 21 следвайки клаузите на: 22 laikantis nuostatų, pateikiamų: 23 ievērojot prasības, kas noteiktas: 24 održiavajúc ustanovenia: 25 bunun koşullarına uygun olarak: 10 under iagttagelse af bestemmelserne i: 11 enligt villkoren i: 12 gitt i henhold til bestemmelsene i: 13 noudattaen määräyksiä: 14 za dodržení ustanovení předpisu: 15 prema odredbama: 16 követi a(z): 17 zgodnie z postanowieniami Dyrektyw: 18 în urma prevederilor: 01 following the provisions of: 02 gemäß den Vorschriften der: 03 conformément aux stipulations des: 04 overeenkomstig de bepalingen van: 05 siguiendo las disposiciones de: 06 secondo le prescrizioni per: 07 με τήρηση των διατάξεων των: 08 de acordo com o previsto em: 09 в соответствии с положениями: <A> DAIKIN.TCF.032C10/ <B> DEKRA (NB0344) <C> EMC 21 Забележка * както е изложено в <A> и оценено положително от <B> съгласно Сертификата <C>. 22 Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal Sertifikatą <C>. 23 Piezīmes * kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam saskaņā ar sertifikātu <C>. 24 Poznámka * ako bolo uvedené v <A> a pozitívne zistené <B> v súlade s osvedčením <C>. 25 Not * <A> da belirtildiği gibi ve <C> Sertifikasına göre <B> tarafından olumlu olarak değerlendirildiği gibi. 16 Megjegyzés * a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z) <C> tanúsítvány szerint. 17 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią <B> i Świadectwem <C>. 18 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv de <B> în conformitate cu Certificatul <C>. 19 Opomba * kot je določeno v <A> in odobreno s strani <B> v skladu s certifikatom <C>. 20 Märkus * nagu on näidatud dokumendis <A> ja heaks kiidetud <B> järgi vastavalt sertifikaadile <C>. 11 Information * enligt <A> och godkänts av <B> enligt Certifikatet <C>. 12 Merk * som det fremkommer i <A> og gjennom positiv bedømmelse av <B> ifølge Sertifikat <C>. 13 Huom * jotka on esitetty asiakirjassa <A> ja jotka <B> on hyväksynyt Sertifikaatin <C> mukaisesti. 14 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno <B> v souladu s osvědčením <C>. 15 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od strane <B> prema Certifikatu <C>. 06 Nota * delineato nel <A> e giudicato positivamente da <B> secondo il Certificato <C>. 07 Σημείωση * όπως καθορίζεται στο <A> και κρίνεται θετικά από το <B> σύμφωνα με το Πιστοποιητικό <C>. 08 Nota * tal como estabelecido em <A> e com o parecer positivo de <B> de acordo com o Certificado <C>. 09 Примечание * как указано в <A> и в соответствии с положительным решением <B> согласно Свидетельству <C>. 10 Bemærk * som anført i <A> og positivt vurderet af <B> i henhold til Certifikat <C>. 01 Note * as set out in <A> and judged positively by <B> according to the Certificate <C>. 02 Hinweis * wie in <A> aufgeführt und von <B> positiv beurteilt gemäß Zertifikat <C>. 03 Remarque * tel que défini dans <A> et évalué positivement par <B> conformément au Certificat <C>. 04 Bemerk * zoals vermeld in <A> en positief beoordeeld door <B> overeenkomstig Certificaat <C>. 05 Nota * como se establece en <A> y es valorado positivamente por <B> de acuerdo con el Certificado <C>. 19 ** DICz*** je pooblaščen za sestavo datoteke s tehnično mapo. 20 ** DICz*** on volitatud koostama tehnilist dokumentatsiooni. 21 ** DICz*** е оторизирана да състави Акта за техническа конструкция. 22 ** DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą. 23 ** DICz*** ir autorizēts sastādīt tehnisko dokumentāciju. 24 ** Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie. 25 ** DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir. 13 ** DICz*** on valtuutettu laatimaan Teknisen asiakirjan. 14 ** Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce. 15 ** DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji. 16 ** A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására. 17 ** DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej. 18 ** DICz*** este autorizat să compileze Dosarul tehnic de construcţie. 07 ** Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής. 08 ** A DICz*** está autorizada a compilar a documentação técnica de fabrico. 09 ** Компания DICz*** уполномочена составить Комплект технической документации. 10 ** DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata. 11 ** DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen. 12 ** DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen. 01 ** DICz*** is authorised to compile the Technical Construction File. 02 ** DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen. 03 ** DICz*** est autorisé à compiler le Dossier de Construction Technique. 04 ** DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen. 05 ** DICz*** está autorizado a compilar el Archivo de Construcción Técnica. 06 ** DICz*** è autorizzata a redigere il File Tecnico di Costruzione. ***DICz = Daikin Industries Czech Republic s.r.o. Tetsuya Baba Managing Director Pilsen, 1st of Dec P F

3 CE - ATITIKTIES-DEKLARACIJA CE - ATBILSTĪBAS-DEKLARĀCIJA CE - VYHLÁSENIE-ZHODY CE - UYGUNLUK-BEYANI CE - IZJAVA O SKLADNOSTI CE - VASTAVUSDEKLARATSIOON CE - ДЕКЛАРАЦИЯ-ЗА-ϹЪОТВЕТСТВИЕ CE - IZJAVA-O-USKLAĐENOSTI CE - MEGFELELŐSÉGI-NYILATKOZAT CE - DEKLARACJA-ZGODNOŚCI CE - DECLARAŢIE-DE-CONFORMITATE CE - ERKLÆRING OM-SAMSVAR CE - ILMOITUS-YHDENMUKAISUUDESTA CE - PROHLÁŠENÍ-O-SHODĚ CE - DECLARAÇÃO-DE-CONFORMIDADE CE - ЗАЯВЛЕНИЕ-О-СООТВЕТСТВИИ CE - OVERENSSTEMMELSESERKLÆRING CE - FÖRSÄKRAN-OM-ÖVERENSTÄMMELSE CE - DECLARACION-DE-CONFORMIDAD CE - DICHIARAZIONE-DI-CONFORMITA CE - ΔHΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ CE - DECLARATION-OF-CONFORMITY CE - KONFORMITÄTSERKLÄRUNG CE - DECLARATION-DE-CONFORMITE CE - CONFORMITEITSVERKLARING 17 m deklaruje na własną i wyłączną odpowiedzialność, że modele klimatyzatorów, których dotyczy niniejsza deklaracja: 18 r declară pe proprie răspundere că aparatele de aer condiţionat la care se referă această declaraţie: 19 o z vso odgovornostjo izjavlja, da so modeli klimatskih naprav, na katere se izjava nanaša: 20 x kinnitab oma täielikul vastutusel, et käesoleva deklaratsiooni alla kuuluvad kliimaseadmete mudelid: 21 b декларира на своя отговорност, че моделите климатична инсталация, за които се отнася тази декларация: 22 t visiška savo atsakomybe skelbia, kad oro kondicionavimo prietaisų modeliai, kuriems yra taikoma ši deklaracija: 23 v ar pilnu atbildību apliecina, ka tālāk uzskaitīto modeļu gaisa kondicionētāji, uz kuriem attiecas šī deklarācija: 24 k vyhlasuje na vlastnú zodpovednosť, že tieto klimatizačné modely, na ktoré sa vzťahuje toto vyhlásenie: 25 w tamamen kendi sorumluluǧunda olmak üzere bu bildirinin ilgili olduǧu klima modellerinin aşaǧıdaki gibi olduǧunu beyan eder: 09 u заявляет, исключительно под свою ответственность, что модели кондиционеров воздуха, к которым относится настоящее заявление: 10 q erklærer under eneansvar, at klimaanlægmodellerne, som denne deklaration vedrører: 11 s deklarerar i egenskap av huvudansvarig, att luftkonditioneringsmodellerna som berörs av denna deklaration innebär att: 12 n erklærer et fullstendig ansvar for at de luftkondisjoneringsmodeller som berøres av denne deklarasjon, innebærer at: 13 j ilmoittaa yksinomaan omalla vastuullaan, että tämän ilmoituksen tarkoittamat ilmastointilaitteiden mallit: 14 c prohlašuje ve své plné odpovědnosti, že modely klimatizace, k nimž se toto prohlášení vztahuje: 15 y izjavljuje pod isključivo vlastitom odgovornošću da su modeli klima uređaja na koje se ova izjava odnosi: 16 h teljes felelőssége tudatában kijelenti, hogy a klímaberendezés modellek, melyekre e nyilatkozat vonatkozik: Daikin Industries Czech Republic s.r.o. 01 a declares under its sole responsibility that the air conditioning models to which this declaration relates: 02 d erklärt auf seine alleinige Verantwortung daß die Modelle der Klimageräte für die diese Erklärung bestimmt ist: 03 f déclare sous sa seule responsabilité que les appareils d'air conditionné visés par la présente déclaration: 04 l verklaart hierbij op eigen exclusieve verantwoordelijkheid dat de airconditioning units waarop deze verklaring betrekking heeft: 05 e declara baja su única responsabilidad que los modelos de aire acondicionado a los cuales hace referencia la declaración: 06 i dichiara sotto sua responsabilità che i condizionatori modello a cui è riferita questa dichiarazione: 07 g δηλώνει με αποκλειστική της ευθύνη ότι τα μοντέλα των κλιματιστικών συσκευών στα οποία αναφέρεται η παρούσα δήλωση: 08 p declara sob sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere: FTXM50M2V1B, FTXM60M2V1B, FTXM71M2V1B, ATXM50M2V1B, 16 megfelelnek az alábbi szabvány(ok)nak vagy egyéb irányadó dokumentum(ok)nak, ha azokat előírás szerint használják: 17 spełniają wymogi następujących norm i innych dokumentów normalizacyjnych, pod warunkiem że używane są zgodnie z naszymi instrukcjami: 18 sunt în conformitate cu următorul (următoarele) standard(e) sau alt(e) document(e) normativ(e), cu condiţia ca acestea să fie utilizate în conformitate cu instrucţiunile noastre: 19 skladni z naslednjimi standardi in drugimi normativi, pod pogojem, da se uporabljajo v skladu z našimi navodili: 20 on vastavuses järgmis(t)e standardi(te)ga või teiste normatiivsete dokumentidega, kui neid kasutatakse vastavalt meie juhenditele: 21 съответстват на следните стандарти или други нормативни документи, при условие, че се използват съгласно нашите инструкции: 22 atitinka žemiau nurodytus standartus ir (arba) kitus norminius dokumentus su sąlyga, kad yra naudojami pagal mūsų nurodymus: 23 tad, ja lietoti atbilstoši ražotāja norādījumiem, atbilst sekojošiem standartiem un citiem normatīviem dokumentiem: 24 sú v zhode s nasledovnou(ými) normou(ami) alebo iným(i) normatívnym(i) dokumentom(ami), za predpokladu, že sa používajú v súlade s našim návodom: 25 ürünün, talimatlarımıza göre kullanılması koşuluyla aşağıdaki standartlar ve norm belirten belgelerle uyumludur: 08 estão em conformidade com a(s) seguinte(s) norma(s) ou outro(s) documento(s) normativo(s), desde que estes sejam utilizados de acordo com as nossas instruções: 09 соответствуют следующим стандартам или другим нормативным документам, при условии их использования согласно нашим инструкциям: 10 overholder følgende standard(er) eller andet/andre retningsgivende dokument(er), forudsat at disse anvendes i henhold til vore instrukser: 11 respektive utrustning är utförd i överensstämmelse med och följer följande standard(er) eller andra normgivande dokument, under förutsättning att användning sker i överensstämmelse med våra instruktioner: 12 respektive utstyr er i overensstemmelse med følgende standard(er) eller andre normgivende dokument(er), under forutssetning av at disse brukes i henhold til våre instrukser: 13 vastaavat seuraavien standardien ja muiden ohjeellisten dokumenttien vaatimuksia edellyttäen, että niitä käytetään ohjeidemme mukaisesti: 14 za předpokladu, že jsou využívány v souladu s našimi pokyny, odpovídají následujícím normám nebo normativním dokumentům: 15 u skladu sa slijedećim standardom(ima) ili drugim normativnim dokumentom(ima), uz uvjet da se oni koriste u skladu s našim uputama: 01 are in conformity with the following standard(s) or other normative document(s), provided that these are used in accordance with our instructions: 02 der/den folgenden Norm(en) oder einem anderen Normdokument oder -dokumenten entspricht/entsprechen, unter der Voraussetzung, daß sie gemäß unseren Anweisungen eingesetzt werden: 03 sont conformes à la/aux norme(s) ou autre(s) document(s) normatif(s), pour autant qu'ils soient utilisés conformément à nos instructions: 04 conform de volgende norm(en) of één of meer andere bindende documenten zijn, op voorwaarde dat ze worden gebruikt overeenkomstig onze instructies: 05 están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s), siempre que sean utilizados de acuerdo con nuestras instrucciones: 06 sono conformi al(i) seguente(i) standard(s) o altro(i) documento(i) a carattere normativo, a patto che vengano usati in conformità alle nostre istruzioni: 07 είναι σύμφωνα με το(α) ακόλουθο(α) πρότυπο(α) ή άλλο έγγραφο(α) κανονισμών, υπό την προϋπόθεση ότι χρησιμοποιούνται σύμφωνα με τις οδηγίες μας: EN , 19 Direktive z vsemi spremembami. 20 Direktiivid koos muudatustega. 21 Директиви, с техните изменения. 22 Direktyvose su papildymais. 23 Direktīvās un to papildinājumos. 24 Smernice, v platnom znení. 25 Deǧiştirilmiş halleriyle Yönetmelikler. 10 Direktiver, med senere ændringer. 11 Direktiv, med företagna ändringar. 12 Direktiver, med foretatte endringer. 13 Direktiivejä, sellaisina kuin ne ovat muutettuina. 14 v platném znění. 15 Smjernice, kako je izmijenjeno. 16 irányelv(ek) és módosításaik rendelkezéseit. 17 z późniejszymi poprawkami. 18 Directivelor, cu amendamentele respective. 01 Directives, as amended. 02 Direktiven, gemäß Änderung. 03 Directives, telles que modifiées. 04 Richtlijnen, zoals geamendeerd. 05 Directivas, según lo enmendado. 06 Direttive, come da modifica. 07 Οδηγιών, όπως έχουν τροποποιηθεί. 08 Directivas, conforme alteração em. 09 Директив со всеми поправками. ** * Low Voltage 2006/95/EC Machinery 2006/42/EC Electromagnetic Compatibility 2004/108/EC 19 ob upoštevanju določb: 20 vastavalt nõuetele: 21 следвайки клаузите на: 22 laikantis nuostatų, pateikiamų: 23 ievērojot prasības, kas noteiktas: 24 održiavajúc ustanovenia: 25 bunun koşullarına uygun olarak: 10 under iagttagelse af bestemmelserne i: 11 enligt villkoren i: 12 gitt i henhold til bestemmelsene i: 13 noudattaen määräyksiä: 14 za dodržení ustanovení předpisu: 15 prema odredbama: 16 követi a(z): 17 zgodnie z postanowieniami Dyrektyw: 18 în urma prevederilor: 01 following the provisions of: 02 gemäß den Vorschriften der: 03 conformément aux stipulations des: 04 overeenkomstig de bepalingen van: 05 siguiendo las disposiciones de: 06 secondo le prescrizioni per: 07 με τήρηση των διατάξεων των: 08 de acordo com o previsto em: 09 в соответствии с положениями: <A> DAIKIN.TCF.032C11/ <B> DEKRA (NB0344) <C> EMC 21 Забележка * както е изложено в <A> и оценено положително от <B> съгласно Сертификата <C>. 22 Pastaba * kaip nustatyta <A> ir kaip teigiamai nuspręsta <B> pagal Sertifikatą <C>. 23 Piezīmes * kā norādīts <A> un atbilstoši <B> pozitīvajam vērtējumam saskaņā ar sertifikātu <C>. 24 Poznámka * ako bolo uvedené v <A> a pozitívne zistené <B> v súlade s osvedčením <C>. 25 Not * <A> da belirtildiği gibi ve <C> Sertifikasına göre <B> tarafından olumlu olarak değerlendirildiği gibi. 16 Megjegyzés * a(z) <A> alapján, a(z) <B> igazolta a megfelelést, a(z) <C> tanúsítvány szerint. 17 Uwaga * zgodnie z dokumentacją <A>, pozytywną opinią <B> i Świadectwem <C>. 18 Notă * aşa cum este stabilit în <A> şi apreciat pozitiv de <B> în conformitate cu Certificatul <C>. 19 Opomba * kot je določeno v <A> in odobreno s strani <B> v skladu s certifikatom <C>. 20 Märkus * nagu on näidatud dokumendis <A> ja heaks kiidetud <B> järgi vastavalt sertifikaadile <C>. 11 Information * enligt <A> och godkänts av <B> enligt Certifikatet <C>. 12 Merk * som det fremkommer i <A> og gjennom positiv bedømmelse av <B> ifølge Sertifikat <C>. 13 Huom * jotka on esitetty asiakirjassa <A> ja jotka <B> on hyväksynyt Sertifikaatin <C> mukaisesti. 14 Poznámka * jak bylo uvedeno v <A> a pozitivně zjištěno <B> v souladu s osvědčením <C>. 15 Napomena * kako je izloženo u <A> i pozitivno ocijenjeno od strane <B> prema Certifikatu <C>. 06 Nota * delineato nel <A> e giudicato positivamente da <B> secondo il Certificato <C>. 07 Σημείωση * όπως καθορίζεται στο <A> και κρίνεται θετικά από το <B> σύμφωνα με το Πιστοποιητικό <C>. 08 Nota * tal como estabelecido em <A> e com o parecer positivo de <B> de acordo com o Certificado <C>. 09 Примечание * как указано в <A> и в соответствии с положительным решением <B> согласно Свидетельству <C>. 10 Bemærk * som anført i <A> og positivt vurderet af <B> i henhold til Certifikat <C>. 01 Note * as set out in <A> and judged positively by <B> according to the Certificate <C>. 02 Hinweis * wie in <A> aufgeführt und von <B> positiv beurteilt gemäß Zertifikat <C>. 03 Remarque * tel que défini dans <A> et évalué positivement par <B> conformément au Certificat <C>. 04 Bemerk * zoals vermeld in <A> en positief beoordeeld door <B> overeenkomstig Certificaat <C>. 05 Nota * como se establece en <A> y es valorado positivamente por <B> de acuerdo con el Certificado <C>. 19 ** DICz*** je pooblaščen za sestavo datoteke s tehnično mapo. 20 ** DICz*** on volitatud koostama tehnilist dokumentatsiooni. 21 ** DICz*** е оторизирана да състави Акта за техническа конструкция. 22 ** DICz*** yra įgaliota sudaryti šį techninės konstrukcijos failą. 23 ** DICz*** ir autorizēts sastādīt tehnisko dokumentāciju. 24 ** Spoločnosť DICz*** je oprávnená vytvoriť súbor technickej konštrukcie. 25 ** DICz*** Teknik Yapı Dosyasını derlemeye yetkilidir. 13 ** DICz*** on valtuutettu laatimaan Teknisen asiakirjan. 14 ** Společnost DICz*** má oprávnění ke kompilaci souboru technické konstrukce. 15 ** DICz*** je ovlašten za izradu Datoteke o tehničkoj konstrukciji. 16 ** A DICz*** jogosult a műszaki konstrukciós dokumentáció összeállítására. 17 ** DICz*** ma upoważnienie do zbierania i opracowywania dokumentacji konstrukcyjnej. 18 ** DICz*** este autorizat să compileze Dosarul tehnic de construcţie. 07 ** Η DICz*** είναι εξουσιοδοτημένη να συντάξει τον Τεχνικό φάκελο κατασκευής. 08 ** A DICz*** está autorizada a compilar a documentação técnica de fabrico. 09 ** Компания DICz*** уполномочена составить Комплект технической документации. 10 ** DICz*** er autoriseret til at udarbejde de tekniske konstruktionsdata. 11 ** DICz*** är bemyndigade att sammanställa den tekniska konstruktionsfilen. 12 ** DICz*** har tillatelse til å kompilere den Tekniske konstruksjonsfilen. 01 ** DICz*** is authorised to compile the Technical Construction File. 02 ** DICz*** hat die Berechtigung die Technische Konstruktionsakte zusammenzustellen. 03 ** DICz*** est autorisé à compiler le Dossier de Construction Technique. 04 ** DICz*** is bevoegd om het Technisch Constructiedossier samen te stellen. 05 ** DICz*** está autorizado a compilar el Archivo de Construcción Técnica. 06 ** DICz*** è autorizzata a redigere il File Tecnico di Costruzione. ***DICz = Daikin Industries Czech Republic s.r.o. Tetsuya Baba Managing Director Pilsen, 1st of Feb P F

4 Säkerhetsföreskrifter Läs säkerhetsföreskrifterna i den här handboken innan enheten börjar användas. Denna enhet är fylld med R32. De säkerhetsföreskrifter som anges nedan är klassificerade som VARNING och FÖRSIKTIGT. De innehåller båda viktig information rörande säkerhet. Se till att följa alla dessa anvisningar. Betydelsen av rubrikerna VARNING och FÖRSIKTIGT VARNING...Underlåtelse att följa dessa anvisningar kan leda till personskada eller dödsfall. FÖRSIKTIGT...Underlåtelse att följa dessa anvisningar kan leda till skada på egendom eller personskada, vilka kan vara allvarliga beroende på omständighet. Säkerhetsmarkeringarna som visas i denna handbok har följande betydelser: Se till att följa instruktionerna. Se till att jorda enheten ordentligt. Försök aldrig. Efter avslutad installation ska du utföra en testkörning för att kontrollera att det inte finns några fel och med hjälp av bruksanvisningen förklara för kunden hur luftkonditioneringen fungerar och hur den ska skötas. Den engelska texten är originalinstruktionerna. Övriga språk är översättningar av originalinstruktionerna. VARNING Be din återförsäljare eller annan kvalificerad personal att utföra installationsarbetet. Försök inte installera luftkonditioneringsaggregatet på egen hand. En felaktig installation kan leda till vattenläcka, elektrisk stöt eller brand. Installera luftkonditioneringsaggregatet enligt anvisningarna i den här installationshandboken. En felaktig installation kan leda till vattenläcka, elektrisk stöt eller brand. Se till att endast de specificerade tillbehören och delarna används vid installationsarbete. Om de specificerade delarna inte används kan det medföra vattenläcka, elstöt eller brand i enheten. Installera luftkonditioneringsaggregatet på ett underlag som klarar av dess vikt. Om underlaget inte är starkt nog kan utrustningen falla ned och orsaka personskada. Alla elarbeten måste utföras i enlighet med de gällande lokala och nationella bestämmelserna och anvisningarna i den här installationshandboken. Använd alltid en separat strömförsörjning. Otillräcklig kapacitet i strömförsörjningen och ett felaktigt installationsarbete kan orsaka elektriska stötar eller brand. Använd en kabel av lämplig längd. Använd inte skarvade kablar eller förlängningssladdar eftersom det kan leda till överhettning, elstötar eller brand. Se till att all eldragning är säkert utförd med de specificerade kablarna och att kopplingarna och kablarna inte utsätts för någon dragbelastning. Felaktiga anslutningar eller upphängning av kablar kan resultera i onormal värmeutveckling eller orsaka brand. Vid dragning av strömförsörjningen och anslutning av kablaget mellan inom- och utomhusenheten ska kablarna placeras så att kopplingsboxens lucka kan fästas ordentligt. Felaktig placering av kopplingsboxens lucka kan resultera i elstötar, brand eller överhettning av kopplingarna. Om strömsladden är skadad måste den bytas ut av tillverkaren, en serviceagent eller andra kvalificerade personer för att undvika faror. Om köldmediegas läcker ut vid installationsarbetet ska området genast vädras ut. Giftig gas kan bildas om köldmediet kommer i kontakt med öppen låga. Undersök enheten för gasläckage efter slutförd installation. Giftig gas kan uppkomma om köldmediegasen läcker ut i rummet och kommer i kontakt med en eldkälla, exempelvis en fläktvärmare, kamin eller spis. Vid installation eller flytt av luftkonditioneringsaggregatet måste du lufta köldmediekretsen för att säkerställa att den är tom på luft och bara använda det angivna köldmediet (R32). Förekomsten av luft eller andra främmande föremål i köldmediekretsen leder till en onormal tryckökning som kan leda till skador på utrustningen och till och med personskador. Under installationen måste köldmedierören monteras ordentligt innan kompressorn startas. Om köldmedierören inte är anslutna och avstängningsventilen är öppen när kompressorn körs kommer luft att sugas in vilket leder till ett onormalt tryck i köldmediecykeln vilket kan leda till skador på utrustningen eller till och med personskador. Under nedpumpning måste kompressorn stoppas innan köldmedierören tas bort. Om kompressorn fortfarande arbetar och avstängningsventilen är öppen under nedpumpning kommer luft att sugas in när köldmedierören avlägsnas, vilket orsakar ett onormalt tryck i kylningscykeln vilket kan leda till skador på utrustningen eller till och med personskador. Se till att jorda luftkonditioneraren. Jorda inte enheten till ett vattenledningsrör, åskledare eller telefonjordledning. En felaktig jordning kan leda till elektrisk stöt. Se till att installera en jordfelsbrytare. Underlåtelse att installera en jordfelsbrytare kan leda till elektrisk stöt eller brand. 1 Svenska

5 Säkerhetsföreskrifter FÖRSIKTIGT Installera inte luftkonditioneraren på platser där det föreligger en risk för läckage av brännbar gas. I händelse av gasläcka, kan ansamling av gas i närheten av luftkonditioneraren leda till brand. Endast behörig personal får hantera, fylla, lufta och avyttra köldmedie. Följ instruktionerna i den här installationshandboken och installera kondensvattenrör för att säkerställa korrekt kondensvattenavlopp och isolering av rör för att förhindra kondensering. En felaktig dragning av kondensvattenrören kan resultera i vattenläckage och skador på lokalen. Dra åt kragmuttern enligt den angivna metoden med hjälp av en momentnyckel. Om flänsmuttern sitter för hårt kan den spricka efter en tids användning vilket kan leda till köldmedieläckage. Denna apparat är avsedd för användning av en expert eller instruerade användare i affärer, inom lättindustrin och lantbruk, eller av lekmän för kommersiell användning och användning i hemmet. Ljudtrycksnivån är mindre än 70 db(a). Svenska Tillbehör Inomhusenhet A H A Monteringsplåt 1 D Hållare till fjärrkontroll 1 G Drifthandbok 1 B Fotokatalytiskt luftreningsfilter med titanapatit 2 E AAA-batteri. LR03 (alkaliskt) 2 H Installationshandbok 1 C Trådlös fjärrkontroll 1 F Fästskruv till inomhusenhet (M4 12L) 2 Välja plats för installationen Kontrollera med slutanvändaren innan plats för installationen väljs. 1. Inomhusenhet Inomhusenheten bör placeras där: 1) begränsningarna för installation som anges i inomhusenhetens installationsritningar uppfylls, 2) både luftintag och utblås är fria från hinder, 3) enheten inte utsätts för direkt solljus, 4) enheten inte utsätts för hetta eller ånga, 5) det inte förekommer oljedimma i närheten (detta kan förkorta livslängden för inomhusenheten), 6) sval (varm) luft cirkuleras i rummet, 7) enheten inte befinner sig i närheten av elektronisk tändning typ lysrör (inverter eller snabbstarttyp) eftersom dessa kan förkorta fjärrkontrollens räckvidd, 8) inomhusenheten står på minst 1 m avstånd från en TV eller radio (enheten kan orsaka störningar i bilden eller ljudet), 9) installera på den rekommenderade höjden (1,8 m), 10) det inte förekommer tvättmaskin/torktumlare/torkskåp, 11) enheten ska förvaras så att mekanisk skada förhindras. 2. Trådlös fjärrkontroll Tänd alla eventuella lysrör i rummet och hitta den plats där fjärrkontrollsignaler tas emot på ett bra sätt av inomhusenheten (inom 7 m). Svenska 2

6 Installationsförberedelser 1. Ta bort och montera frontpanelen Borttagning 1) Placera fingrarna i urtagen på huvudenheten (ett på vänster och ett på höger sida) och öppna frontpanelen så långt det går. 2) Fortsätt att öppna frontpanelen samtidigt som du skjuter den åt höger och drar den mot dig för att lossa frontpanelens axel på den vänstra sidan. För att koppla bort frontpanelens axel på den högra sidan, skjut panelen åt vänster medan du drar den åt dig. Installationsmetod Passa in frontpanelens flikar med spåren och tryck in helt. Stäng sedan långsamt. Tryck mitt på den nedre ytpanelen så att flikarna fäster. 2. Ta bort och montera det främre gallret Borttagning 1) Ta bort frontpanelen för att ta bort luftfiltret. 2) Ta bort serviceluckan (se sidan 4). 3) Ta bort tejpen och ta loss ledningen. 4) Ta bort de 2 skruvarna/3 skruvarna från frontgallret. 5) Framför -märket på frontgallret finns 3 övre krokar. Dra försiktigt frontgallret mot dig med en hand och tryck sedan ned krokarna med fingrarna på den andra handen. Klass 15/20/25/35/42 Tryck den roterande axeln i frontpanelen i spåret. Kabel för WLAN (tillval) Tejp Övre krok markeringsområde (3 ställen) Klass 50/60/71 Servicelock Tryck ner. Roterande axel Spår Övre krok När det inte finns något arbetsutrymme eftersom enheten är för nära taket FÖRSIKTIGT Använd skyddshandskar. Placera båda händerna under mitten av frontgallret och dra det sedan mot dig medan du trycker det uppåt. Installationsmetod 1) Montera frontgallret och sätt fast de övre krokarna ordentligt (3 ställen). 2) Montera frontgallrets 2 skruvar/3 skruvar. 3) Montera luftfiltret och montera därefter frontpanelen. 3. Ställa in de olika adresserna När 2 inomhusenheter installeras i ett rum, kan de 2 trådlösa fjärrkontrollerna ställas in för olika adresser. Ändra adressinställningen på någon av de två enheterna. När du kapar bygeln ska du vara försiktig så att du inte skadar någon av de kringliggande delarna. 1) Ta bort fjärrkontrollens batterilucka och kapa adressbygeln. 2) Tryck på, och samtidigt. 2) Dra mot dig. 1) Tryck uppåt. DRIFT-lampa TIMER-lampa INTELLIGENT ÖGA-lampa 3) Tryck på, välj, tryck på. (Inomhusenhetens DRIFT-lampa blinkar i ungefär 1 minut). 4) Tryck på inomhusenhetens PÅ/AV-brytare när DRIFT-lampan blinkar. Om inställningen inte kan genomföras helt när DRIFT-lampan blinkade ska du genomföra inställningsprocessen en gång till från början. Efter att inställningen är färdig trycker du på i ungefär 5 sekunder för att få fjärrkontrollen att återgå till föregående skärm. 3 Svenska

7 Installationsritningar för inomhusenhet Klass 15/20/25/35/42: Främre galler Bottenram Monteringsplåt Clips Markera (baksida) Svenska A Monteringsplåt Fästskruv för monteringsplåt (anskaffas lokalt: M4 x 25L) A Monteringsplåten ska installeras på en vägg som klarar av att bära enhetens vikt. Montering av inomhusenheten Haka fast hakarna i bottenramen på monteringsplåten. Ta bort frontgallret om hakarna är svåra att haka i. Klass 50/60/71: Demontering av inomhusenheten Tryck uppåt i det markerade området (vid den nedre delen av frontgallret) för att frigöra frontgallret. Om det är svårt att lossa, ta bort frontgallret. Fästskruv för monteringsplåt (anskaffas lokalt: M4 25L) Frontpanel 30 mm eller mer från taket Driv in tätningsmassa i hålrummen. Klipp värmeisoleringsröret till lämplig längd och linda in med tejp. Se till att det inte blir något mellanrum mellan isoleringsrörets slitsöppning. 50 mm eller mer från väggar (på båda sidor) (Endast klass 50/60/71) Linda ett avslutande lager tejp över det isolerade röret. Luftfilter Skruvar (M4 16L) B Fotokatalytiskt luftreningsfilter av titanapatit (2) Klass 15/20/25/35/42: Fotokatalytiskt luftreningsfilter med titanapatit Servicelock Öppna servicelocket Servicelocket kan tas bort. Öppningsmetod 1) Ta bort skruven på servicelocket. 2) Dra ut servicelocket diagonalt ner i pilens riktning. 3) Dra ned. Trådlös fjärrkontroll Kontrollera att styrsignalerna kan tas emot av inomhusenheten innan fjärrkontrollens hållare skruvas fast på väggen. Klass 50/60/71: Fotokatalytiskt luftreningsfilter med titanapatit Renare Fästskruv för fjärrkontrollhållare (anskaffas lokalt: M3 20L) Hållare till fjärrkontroll VARNING Använd endast tillvalsbara delar från Daikin som har godkänts för den här modellen. Svenska 4

8 RÖRHÅLETS MITT: 170 mm TILL VÄNSTER RÖRHÅLETS MITT: 170 mm TILL VÄNSTER Installation av inomhusenhet 1. Installation av monteringsplåt Monteringsplåten ska installeras på en vägg som klarar av att bära inomhusenhetens vikt. 1) Fäst monteringsplåten mot väggen tillfälligt och se till att panelen är helt plan. Markera sedan borrpunkterna på väggen. 2) Fäst monteringsplåten mot väggen med skruvar. Rekommenderade platser och mått för infästning av monteringsplåt Rekommenderade fästpunkter för monteringsplåt (totalt 7 fästpunkter) Placera ett vattenpass på klackarna. Hål genom väggen 65 Klass 15/20/25/35/42: Kondensvattenslangens läge ,5 44,5 294 A Gasrörets ände Vätskerörets ände Placera rörportskåpan i den här fickan. Den avlägsnade rörportkåpan kan behållas i monteringsplåtens ficka. Avlägsnad rörportkåpa A Monteringsplåt Använd tumstock som visas. Sätt änden på tumstocken vid. Klass 50/60/71: Rekommenderade fästpunkter för monteringsplåt (totalt 5 fästpunkter) Placera ett vattenpass på klackarna. Hål genom väggen , Vätskerörets ände Gasrörets ände 60 A 126,5 151, ,5 Kondensvattenslangens läge (Visning av baksida) 1040 (Visning av framsida) 2. Borra ett hål i väggen och installera ett genomgående rör Om väggarna har metallreglar eller plåtar ska ett väggrör och vägghålsskydd användas i matningshålet för att förhindra värmeutveckling, elektrisk stöt eller brand. Se till att täta glappen runt rören med fogmaterial för att förhindra vattenläckage. 1) Borra ett matningshål på 65 mm i väggen så att det sluttar nedåt mot utsidan. 2) Sätt in ett väggrör i hålet. 3) Sätt in ett väggskydd i väggröret. 4) Täta hålet med spackel när köldmedierör, kablar och kondensvattenrör monterats. Rör i vägg (anskaffas lokalt) Inuti Skydd för hål (anskaffas lokalt) Utanpå Tätning 65/ 80 Rör i vägg (anskaffas lokalt) 5 Svenska

9 Installation av inomhusenhet 3. Installera inomhusenheten Om kylrören måste böjas eller härdas, ha följande i åtanke. Onormalt ljud kan uppstå om felaktigt arbete utförs. 1) Tryck inte för hårt på kylrören på den nedre ramen. 1) Kapa bort täcklocket från insidan av frontgallret med en metallsåg. Lägg an figursågens blad mot kanten och såga bort täcklocket utmed slitsen. 2) Plocka fram en fil när sågningen är klar. Fila bort graderna utmed den sågade kanten med en halvrund nålfil. Svenska 2) Tryck inte för hårt på kylrören på frontgallret heller. Ta bort täcklocket (se bilden nedan). FÖRSIKTIGT Om täcklocket kapas med plåtnibblare kommer frontgallret att skadas. Använd inte plåtnibblare. Använd handskar när du tar bort täcklocket Rör på höger sida, bakre höger sida eller nedre höger sida 1) Fäst kondensvattenslangen på köldmedierören med självhäftande vinyltejp. 2) Linda ihop köldmedierören och kondensvattenslangen med isoleringstejp. Rör på högra sidan Ta bort rörportkåpan här för höger sidas rör. Höger undersidas rör Ta bort rörportkåpan här för höger undersidas rör. Rördragning genom baksida till höger Tejpa ihop köldmedieröret med kondensvattenslangen med isoleringstejp. 3) Dra kondensvattenslangen och köldmedierören genom vägghålet. Placera sedan inomhusenheten på monteringsplåtens krokar med hjälp av -markeringarna på inomhusenhetens ovansida som vägledning. Monteringsplåt 4) Öppna frontpanelen och sedan serviceluckan. (Se instruktionerna för förberedelse innan installation.) 5) Dra ledningen mellan enheterna från utomhusenheten genom matningshålet i väggen och sedan genom inomhusenhetens baksida. Dra den till framsidan. Böj ändarna på upphängningstrådar uppåt i förväg för att underlätta arbetet. (Om ändarna på ledningen som går mellan enheterna måste skalas först ska trådändarna först lindas med eltejp.) 6) Tryck på inomhusenhetens undre ram med båda händerna för att fästa den på monteringsplåtens krokar. Se till att trådarna inte fastnar på inomhusenhetens kant. Häng inomhusenhetens krok här. Om kablarna är skalade bör du linda över eltejp över de skalade ändarna för att underlätta kabeldragningen. Kabelstyrning Monteringsplåt Ledning mellan enheterna För stödenhet under installation, ta bort stödet från förpackningen EPS. (För klass 15,20,25,35,42) Svenska 6

10 Installation av inomhusenhet 3-2. Rör på vänster sida, vänster bakre sida eller nedre vänster del Hur du sätter tillbaka kondensvattenplugg och kondensvattenslang Sätta tillbaka på den vänstra sidan 1) Ta bort isoleringens fästskruv på den högra sidan och ta bort kondensvattenslangen. 2) Ta bort kondensvattenpluggen på den vänstra sidan och anslut den till den högra sidan. 3) Sätt in kondensvattenslangen och dra åt med den medföljande isoleringsfästskruven. * (Om du glömmer att dra åt denna kan vattenläckage uppstå.) Kondensvattenslangens upphängningsläge * Kondensvattenslangen sitter på enhetens baksida. Vänster sida Fäste på vänster sida Fästskruv för isolering Höger sida Enhetens framsida Fäste på höger sida (fabriksstandard) Fästskruv för isolering Kondensvattenslang Kondensvattenslang 1) Fäst kondensvattenslangen på köldmedierören med självhäftande vinyltejp. Ta bort rörportkåpan här för vänster sidas rör. 2) Se till att kondensvattenslangen ansluts till kondensvattenporten istället för kondensvattenpluggen. 3) Forma köldmedierören efter rörmarkeringen på monteringsplattan. 4) Dra kondensvattenslangen och köldmedierören genom vägghålet. Placera sedan inomhusenheten på monteringsplåtens krokar med hjälp av -markeringarna på inomhusenhetens ovansida som vägledning. 5) Dra in ledningen som går mellan enheterna. 6) Anslut rören som går mellan enheterna. 7) Linda ihop köldmedierören och kondensvattenslangen med isoleringstejp enligt bilden till höger (om kondensvattenslangen leds genom inomhusenhetens baksida). 8) Tryck på inomhusenhetens undre kant med båda händerna för att fästa den på monteringsplåtens krokar, och var samtidigt uppmärksam så att inte ledningen mellan enheterna fastnar på inomhusenheten. Fäst inomhusenheten på monteringsplåten med de avsedda skruvarna (M4 12L) Väggrör Dräneringsslang Täta detta hål med lämpligt material. Följ anvisningarna för rördragning genom under vänster sida, vänster bakre sida eller undre vänster sida. 1) För in kondensvattenslangen till detta djup så att den inte dras ut ur kondensvattenröret. Vänster sidas rör Ta bort rörportkåpan här för vänster undersidas rör. Rördragning genom baksida till vänster Vänster undersidas rör Att montera avloppspluggen Inget glapp. Bind ihop med självhäftande vinyltejp. Applicera inte smörjolja (köldmedieolja) till avloppspluggen när du sätter i den. Att applicera någon olja på avloppspluggen gör att tätningen bryts ner vilket kan ge upphov till läckage. För in en insexnyckel (4 mm). Monteringsplåt Linda isoleringstejp runt den böjda delen av köldmedierören. Överlappa med minst halva bredden på tejpen för varje varv. Ledning mellan enheterna Dräneringsslang Bottenram För in kondensvattenslangen så här mycket så att den inte lossnar från kondensvattenröret. 50 mm eller mer Yttervägg Monteringsplåt Köldmedierör Fästskruv för inomhusenhet (M4 12L) (2 platser) Innervägg Dräneringsslang Kondensvattenrör i vinylklorid (VP-30) 7 Svenska

11 Installation av inomhusenhet Kopplingsschema För tillämpliga delar och numrering, se dekalen med kopplingsschemat som medföljer på enheten. Artikelnumren anges med arabiska siffror i stigande ordning för varje del och representeras i översikten nedan av symbolen "*" i delens beteckning. Svenska : ANSLUTNING : SKYDDSJORD (SKRUV), : KONTAKT : LIKRIKTARE : JORD : RELÄKONTAKT : KABELDRAGNING : KORTSLUTEN KONTAKT : INOMHUSENHET : KOPPLING : UTOMHUSENHET : KOPPLINGSLIST : SKYDDSJORD : KABELKLÄMMA BLK : SVART GRN : GRÖN PNK : ROSA WHT : VIT BLU : BLÅ GRY : GRÅ PRP, PPL : LILA YLW : GUL BRN : BRUN ORG : ORANGE RED : RÖD A*P : KRETSKORT PTC* : TERMISTOR PTC BS* : TRYCKKNAPP PÅ/AV, FUNKTIONSBRYTARE Q* : BIPOLÄR TRANSISTOR MED ISOLERAD GATE (IGBT) BZ, H*O : SUMMER Q*DI : JORDFELSBRYTARE C* : KONDENSATOR Q*L : ÖVERSPÄNNINGSSKYDD CN*, E*AC*, HA*, HE, HL*, HN*, HR*, MR*_A, MR*_B, S*, X*A : ANSLUTNING, KONTAKT Q*M : TERMOBRYTARE D*, V*D : DIOD R* : RESISTOR DB* : DIODBRYGGA R*T : TERMISTOR DS* : DIP-SWITCH RC : MOTTAGARE E*H : VÄRMARE S*C : GRÄNSBRYTARE F*U, FU* (SE KRETSKORTET INUTI DIN ENHET AVSEENDE EGENSKAPER) : SÄKRING S*L : FLOTTÖR FG* : KONTAKT (RAMJORD) S*NPH : TRYCKSENSOR (HÖG) H* : KABLAGE S*NPL : TRYCKSENSOR (LÅG) H*P, LED*, V*L : PILOTLAMPA, LYSDIOD S*PH, HPS* : HÖGTRYCKSBRYTARE HAP : LYSDIOD (SERVICEÖVERVAKNING GRÖN) S*PL : LÅGTRYCKSBRYTARE IES : INTELLIGENT ÖGONSENSOR S*T : TERMOSTAT IPM* : INTELLIGENT STRÖMMODUL S*W, SW* : FUNKTIONSBRYTARE K*R, KCR, KFR, KHuR : MAGNETRELÄ SA* : ÖVERBELASTNINGSSKYDD L : STRÖMFÖRANDE SR*, WLU : SIGNALMOTTAGARE L* : KONVEKTOR SS* : BRYTARE L*R : REAKTOR SHEET METAL : KOPPLINGSLIST, FAST PLATTA M* : STEGMOTOR T*R : TRANSFORMATOR M*C : KOMPRESSORMOTOR TC, TRC : SÄNDARE M*F : FLÄKTMOTOR V*, R*V : VARISTOR M*P : DRÄNERINGSPUMPMOTOR V*R : DIODBRYGGA M*S : SVÄNGMOTOR WRC : TRÅDLÖS FJÄRRKONTROLL MR*, MRCW*, MRM*, MRN* : MAGNETRELÄ X* : KOPPLING N : NEUTRAL X*M : KOPPLINGSLIST (PLINT) PAM : PULSAMPLITUD Y*E : ELEKTRONISK EXPANSIONSVENTILSPOLE PCB* : KRETSKORT Y*R, Y*S : REVERSERINGSSOLENOIDVENTIL PM* : KRAFTMODUL Z*C : FERRITKÄRNA PS : SWITCHAT KRAFTAGGREGAT ZF, Z*F : BULLERFILTER FÖRSIKTIGT När nätströmmen slås av och sedan slås på igen återupptas driften automatiskt. HÖGSPÄNNING se till att du laddar ur kondensatorn helt innan reparationsarbete. Risk för haveri eller vattenläckage! Tvätta inte luftkonditioneringens insida på egen hand. Svenska 8

12 Installation av inomhusenhet 4. Kabeldragning 1) Skala av kabeländar (15 mm). 2) Anpassa trådfärger med plintnummer på inom- och utomhusenhetens plintar och skruva fast kablarna på motsvarande terminaler. 3) Anslut jordledningen till motsvarande jordningsterminal. 4) Dra i kablarna för att se till att de sitter ordentligt fast och samla därefter ihop alla kablar. 5) Forma ledningarna så att serviceluckan kan stängas och stäng den sedan helt. Kopplingsplint Skydd över elkomponent Kabelklämma Använd angiven kabeltyp. Forma kablarna så att servicelocket passar ordentligt. Fäst kabelklämman ordentligt så att kablarna inte utsätts för extern påkänning. Fäst ledningarna ordentligt med terminalskruvarna. Utomhusenhet Använd 2,0 mm kablar. Inomhusenhet Fäst ledningarna ordentligt med terminalskruvarna. H05RN VARNING Använd inte skarvade kablar, förlängningssladdar eller stjärnanslutningar eftersom det kan leda till överhettning, elstötar eller brand. Använd inte lokalt införskaffade elektriska komponenter inuti produkten. (Gör inga förgreningar på strömanslutningen till avtappningspumpen etc från kopplingsplinten.) Det kan i leda till elektriska stötar eller brand. Anslut inte strömledningen till inomhusenheten. Det kan i leda till elektriska stötar eller brand. 5. Kondensvattenrör 1) Anslut kondensvattenslangen enligt beskrivningen till höger. Kondensvattenslangen bör ha ett ständigt fall. Ingen fälla tillåts. Placera inte denna ände av slangen i vatten. 2) Ta bort luftfiltren och häll lite vatten i kondensvattentråget för att kontrollera att vattnet flödar fritt. 3) Om kondensvattenslangens förlängning eller inbyggda kondensvattenrör krävs, använd lämpliga delar som matchar slangens främre ände. [Bild av slangens främre ände] ) När kondensvattenslangen dras ut, använd en kommersiellt tillgänglig förlängningsslang med en innerdiameter på 16 mm. Se till att värmeisolera förlängningsslangens inomhusdel. 5) När ett styvt PVC-rör ansluts (nominell diameter 13 mm) direkt till kondensvattenslangen på inomhusenheten precis som vid genomgående rördragning, ska en vanlig avloppskoppling (nominell diameter 13 mm) användas som adapter. Kondensvattenslang med inomhusenheten 18 Kondensvattenslang med inomhusenheten Inomhusenhetens kondensvattenslang 16 I handeln tillgänglig kondensvattenanslutning (nominell diameter 13 mm) 16 Anslutande kondensvattenslang Värmeisoleringsrör (anskaffas lokalt) I handeln tillgängligt styvt rör i polyvinylklorid (nominell diameter 13 mm) 9 Svenska
