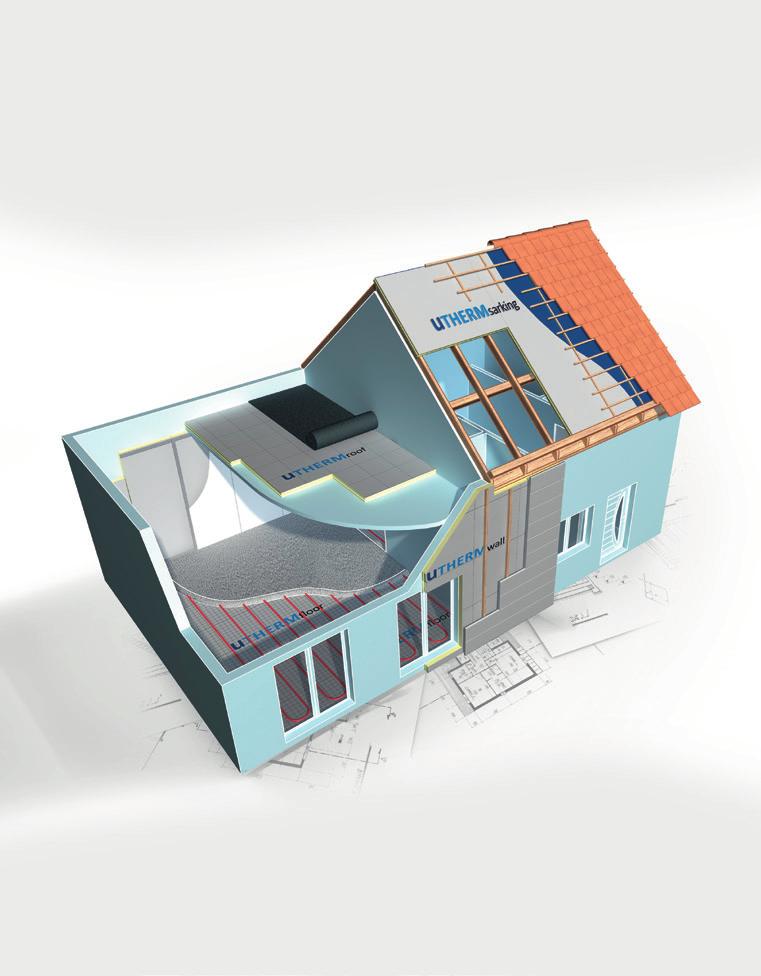

1 HÖGPRESTERANDE PIR-ISOLERING FÖR BOSTÄDER, BUTIKER, INDUSTRIER OCH JORDBRUKSBYGG- NADER : upp till 0,020

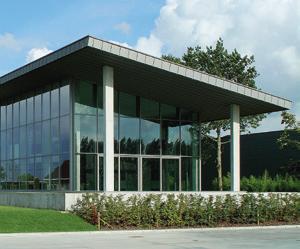

2 UNILIN, division insulation Vi har under mer än 40 års tid specialiserat oss på utveckling och tillverkning av nyskapande, isolerade tak- eller väggskivor samt PIR-isoleringsprodukter. UNILIN for smart living UNILIN, division insulation, är en del av UNILIN Group, som tillverkar och levererar PIR- och fenolskivor samt självbärande tak- eller väggskivor över hela Europa. UTHERM PIR-isoleringen tillverkas vid sex produktionsanläggningar i Belgien, Nederländerna, Frankrike, Storbritannien och Irland. UNILIN Group är en del av det i USA börsnoterade företaget Mohawk Industries Inc. Huvudkontoret ligger i västra Belgien och är en av de ledande tillverkarna av laminat- och vinylgolv, träbaserade skivor, självbärande och isolerade tak- eller väggskivor samt PIR-isoleringsskivor. Fler än personer är anställda vid UNILIN i de olika länderna som inkluderar Belgien, Nederländerna, Tyskland, Frankrike, Irland, Sverige, Amerika, Malaysia och Ryssland. UNILIN, huvudkontoret för division insulation Varumärkena Marazzi, Pergo och Quick-Step är alla en del av UNILIN Group och Mohawk Company

3 UTHERM PIR- ISOLERINGSSKIVOR UTHERM PIR-isoleringsskivor kombinerar en unik värmeisoleringsförmåga med hög tryckhållfasthet och måttstabilitet och de är enkla att hantera och installera tack vare sin låga vikt. De är tåliga mot vatten och i stort sett alla byggkemikalier; de ger också ett utmärkt skydd mot värme och energiförlust. Därför är de lämpliga att använda i tak, väggar och golv i bostäder, industrier, butiker och jordbruksbyggnader. UTHERM isoleringsskivor är mycket nyskapande och kvaliteten övervakas konstant. De är nödvändiga verktyg för arkitekter, planerare, byggmästare och renoveringsföretag; i synnerhet i dagens samhälle som alltmer karaktäriseras av miljöskydd och energibesparing. Utöver UTHERM PIR- och UTHERM PREMIUM PIR-isolering levererar UNILIN också SAFE-R-fenolskivor. Kontakta din försäljningskontakt för att få mer information. Vid UNILIN, division insulation, finns vi alltid till hands för att erbjuda teknisk support och ge tips (d.v.s. plana tak, fallskivor, vindtester, analys av brand- och ljudegenskaper...). ÄVEN TILLGÄNGLIG I PREMIUM 0,020 UNILIN garanterar hög kvalitet på PIR-skivorna och deras tillverkningsprocess. Flera certifikat gäller därför våra produkter och vår tillverkning. Kontakta vårt försäljningsteam om du vill ha mer information om dessa certifikat. 1

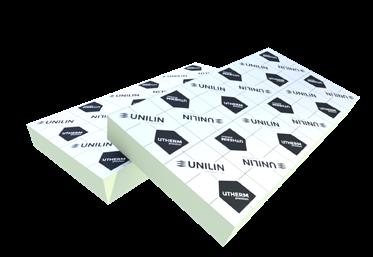

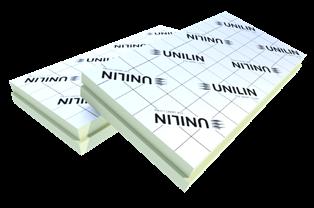

4 NYA premium PIRisoleringsskivor med förbättrat värde första stora vinsten andra vinsten PIR PIR EPS MW ,020 W/ m.k 0,022 W/ m.k ± 0,038 W/ m.k TJOCKLEKSFÖRDELAR 2

5 UTHERM Premium finns för flera tillämpningar Värmeledningsförmåga 0, kpa Tjocklekar 20 mm > 140 mm Standard: 600 x 1200 mm Rak kant (SE) CE, EPD, FIW Golv Överlägsna värmeegenskaper Upp till 50 % reducerad isoleringstjocklek kontra mineralull eller EPS Maximerad boyta Lätt och enkel att installera 0,020 Plant tak Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m²/paket] Ventilerade väggar och fasader Skiva för prefabricerad betongvägg UTHERM PREMIUM LE 600 x MM 20* 1, ,28 30* 1, , , , , , ,00 8 5, ,50 7 5, ,00 6 4, ,00 5 3,60 120* 6,00 4 2,88 140* 7,00 3 2,16 160* 8,00 3 2,16 180* 9,00 2 1,44 200* 10,00 2 1,44 * Minsta orderkvantitet och leverans enligt överenskommelse 3

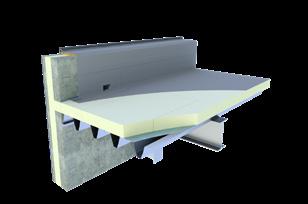

6 ROOF LE Enkel att installera Lätt Goda värmeegenskaper ROOF LE Plana och svagt lutande tak 600 x 1200 mm 1200 x 2400 mm För mekaniskt infästa, ballastade (inklusive gröna tak) och limmade taksystem Lämplig för nybyggnation och renovering Fals (LS) Rak kant (SE) Värmeledningsförmåga 0,022 Brandklassning B-s1-d0 (slutanvändning ståldäck) E i enlighet med EN CE, EPD, FIW ÄVEN TILLGÄNGLIG I PREMIUM 0,020 0,022 UTHERM Roof LE är en högpresterande, styv isoleringsskiva i PIR-skum. Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet. UTHERM Roof LE tillverkas i enlighet med EN Tjocklek [mm] R-värde Förpackningsuppgifter Falsad Rak kant [m 2 K/W] [skivor/ paket] UTHERM ROOF LE 600 x MM [m 2 /paket] 20** 0, ,28 30** 1, ,52 40** 1, ,64 50** 2, , ** 2,70 8 5, ** 3,60 6 4, ** 4,50 5 3, * 5,45 4 2, * 6,35 3 2, * 7,25 3 2,16 180* 180* 8,15 2 1,44 200* 200* 9,05 2 1,44 (*) Minsta orderkvantitet och leverans enligt överenskommelse (**) Minsta orderkvantitet och leverans enligt överenskommelse. För tunnare dimensioner, hänvisar vi till FLOOR LE (sidan 24) som har samma tekniska egenskaper. Falsad Rak kant [m 2 K/W] [skivor/ paket] Tjocklek [mm] R-värde Förpackningsuppgifter UTHERM ROOF LE x MM [m 2 /paket] 20* 0, , , , , , , ,80 60* 60 2, ,04 70* 70* 3, , , ,28 90* 90* 4, , , ,40 110* 110* 5, , , , ,35 3 8,64 160* 160* 7,25 3 8,64 180* 8,15 2 5,76 200* 9,05 2 5,76

7 ROOF L/LE TAPERED Värmeledningsförmåga Plana och svagt lutande tak 1200 x 1200 mm Rak kant (SE) 0,022 ROOF L/LE TAPERED Brandklassning F/E i enlighet med EN CE, EPD Med fall upp till 30 mm (1:40) Ca 20 % materialbesparing vid jämförelse med konventionella system för fallande tak Goda värmeegenskaper Takläggningsplan levereras när beställningen gjorts Enkel att installera Lutning på 40 mm (1:30) kan erhållas med hjälp av två lager av 20 mm fall UTHERM Roof L/LE Tapered är en högpresterande, styv isoleringsskiva i PIR-skum, tillverkad med fall upp till 30 mm. Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet. UTHERM Roof L/LE Tapered tillverkas i enlighet med EN ,022 Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] [m²/m³] UTHERM ROOF LE Tapered 30 MM (2,50 % - 1:40) 30/60 2, ,40 22,22 60/90 3,40 6 8,64 13,33 90/120 4,75 4 5,76 9,52 UTHERM ROOF LE Tapered 25 MM (2,08 % - 1:48) 30/55 1, ,40 23,53 55/80 3,05 6 8,64 14,81 80/105 4,20 4 5,76 10,81 105/130 5,30 4 5,76 8,51 UTHERM ROOF L TAPERED 20 MM (1,67 % - 1:60) 30/50 1,80 6 8,64 25,00 50/70 2,70 4 5,76 16,67 70/90 3,60 6 8,64 12,50 90/110 4,50 4 5,76 10,00 110/130 5,45 4 5,76 8,33 Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] [m²/m³] UTHERM ROOF LE Tapered 15 MM (1,25 % - 1:80) 30/45 1, ,52 26,67 45/60 2,35 6 8,64 19,05 60/75 3,05 4 5,76 14,81 75/90 3,75 6 8,64 12,12 UTHERM ROOF L TAPERED 10 MM (0,83 % - 1:120) 30/40 1, ,52 28,57 40/50 2,00 6 8,64 22,22 50/60 2,50 6 8,64 18,18 60/70 2,95 4 5,76 15,38 70/80 3,40 4 5,76 13,33 80/90 3,85 4 5,76 11,76 90/100 4,30 4 5,76 10,53 100/110 4,75 4 5,76 9,52 110/120 5,20 4 5,76 8,70 5

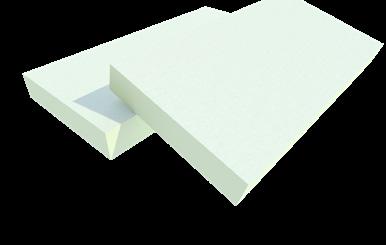

8 ROOF M För mekaniskt infästa, ballastade (inklusive gröna tak) och limmade taksystem Enkel att installera Lätt Goda värmeegenskaper ROOF M Lämplig för nybyggnation och renovering Plana och svagt lutande tak Standard: 600 x 1200 mm finns också i 1200 x 2400 mm på beställning Standard: Rak kant (SE) Värmeledningsförmåga 0,025 0,027 (beroende på tjocklek) Brandklassning B-s2-d0 (slutanvändning ståldäck) F i enlighet med EN CE, EPD, FIW ÄVEN TILLGÄNGLIG I Utherm ROOF ME med brandklassning E och falsade kanter Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] UTHERM ROOF M 600 x 1200 MM 30* 1, ,52 40* 1, ,64 50* 1, , ,20 8 5,76 70* 2,55 7 5, ,10 6 4,32 90* 3,45 5 3, ,80 5 3,60 110* 4,20 4 2, ,80 4 2,88 140* 5,60 3 2,16 160* 6,40 3 2,16 UTHERM Roof M är en högpresterande, styv isoleringsskiva i PIR-skum. Skivan är belagd med glasfleece. UTHERM Roof M tillverkas i enlighet med EN ,025 0,027 (*) Minsta orderkvantitet och leverans enligt överenskommelse 6

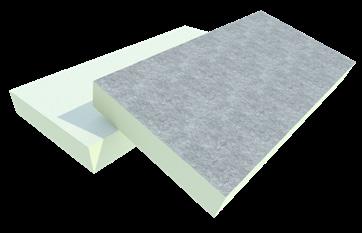

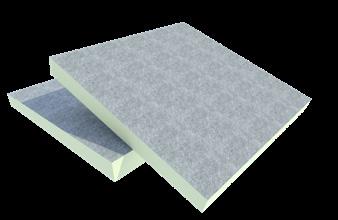

9 Lämplig för mekaniskt infästa, ballastade (inklusive gröna tak) och varmklistrade taksystem* Enkel att installera Lätt Goda värmeegenskaper ROOF BGM Plana och svagt lutande tak 600 x 1200 mm Rak kant (SE) ROOF BGM (*) I enlighet med tillverkarens anvisningar. Värmeledningsförmåga 0,025 0,027 (beroende på tjocklek) Brandklassning F i enlighet med EN CE, EPD, FIW Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] UTHERM ROOF BGM 600 x 1200 MM UTHERM Roof BGM är en högpresterande, styv isoleringsskiva i PIR-skum. Skivan har en yta av bitumen glasfleece på ena sidan och en yta belagd med glasfleece på den andra sidan. UTHERM Roof BGM tillverkas i enlighet med EN * 0, ,28 30* 1, ,52 40* 1, ,64 50* 1, , ,20 8 5,76 70* 2,55 7 5, ,10 6 4, ,80 5 3,60 110* 4,20 4 2, ,80 4 2,88 140* 5,60 3 2,16 160* 6,40 3 2,16 (*) Minsta orderkvantitet och leverans enligt överenskommelse 0,025 0,027 7

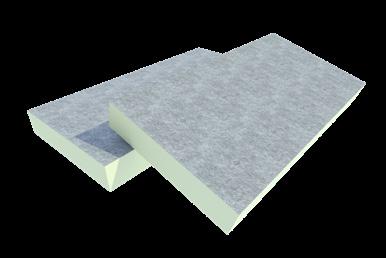

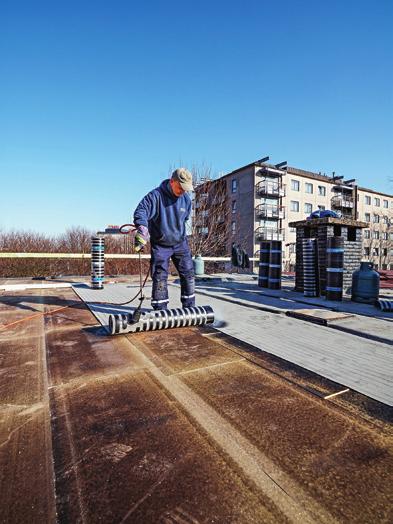

10 ROOF BG Lämplig för mekaniskt infästa, ballastade (inklusive gröna tak) och varmklistrade taksystem* ROOF BG Plana och svagt lutande tak 600 x 1200 mm Enkel att installera Lätt Rak kant (SE) Goda värmeegenskaper (*) I enlighet med tillverkarens anvisningar. Värmeledningsförmåga 0,025 0,027 (beroende på tjocklek) Brandklassning F i enlighet med EN CE, EPD, FIW UTHERM Roof BG är en högpresterande, styv isoleringsskiva i PIR-skum. Skivan har en yta av bitumen glasfleece. UTHERM Roof BG tillverkas i enlighet med EN Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] 8 UTHERM ROOF BG 600 x 1200 MM 30* 1, ,08 40* 1, ,64 50* 1, , ,20 8 5,76 70* 2,55 7 5, ,10 6 4,32 90* 3,45 5 3, ,80 5 3,60 110* 4,20 4 2, ,80 4 2,88 140* 5,60 3 2,16 160* 6,40 3 2,16 (*) Minsta orderkvantitet och leverans enligt överenskommelse 0,025 0,027

11 Lutning på 10 och 20 mm Enorma material-, höjdoch viktbesparingar vid jämförelse med konventionella takfallssystem (d.v.s. EPS, mineralull) Goda värmeegenskaper Teknisk service tillgänglig för optimerad beräkning av och läggningsanvisning för plana takskivor Enkel att installera ROOF BG TAPERED Värmeledningsförmåga Plana och svagt lutande tak 1200 x 1200 mm Rak kant (SE) 0,025 0,027 (beroende på tjocklek) Brandklassning F i enlighet med EN CE, EPD, FIW ROOF BG TAPERED UTHERM Roof BG Tapered är en högpresterande, styv isoleringsskiva i PIR-skum, tillverkad med en lutning på 10 och 20 mm. Skivan har en yta av bitumen glasfleece. UTHERM Roof BG Tapered tillverkas i enlighet med EN ,025 0,027 Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] [m²/m³] UTHERM ROOF BG TAPERED 20 MM (1,67 % - 1:60) 30/50 1,45 6 8,64 25,00 50/70 2,20 4 5,76 16,67 70/90 3,00 6 8,64 12,50 UTHERM ROOF BG TAPERED 10 MM (0,83 % - 1:120) 30/40 1, ,52 28,57 40/50 1,65 6 8,64 22,22 50/60 2,00 6 8,64 18,18 60/70 2,40 4 5,76 15,38 70/80 2,75 4 5,76 13,33 80/90* 3,25 4 5,76 11,76 Lutningar på 30 mm (1:40) och 40 mm (1:30) kan uppnås med hjälp av två lager 10 och/eller 20 mm lutningar ovanpå varandra. (*) Minsta orderkvantitet och leverans enligt överenskommelse 9

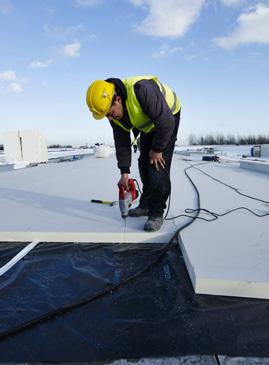

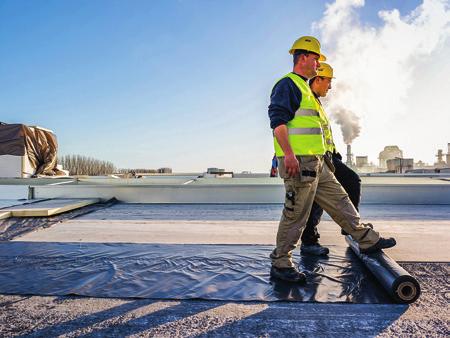

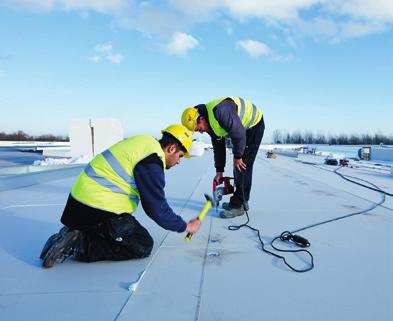

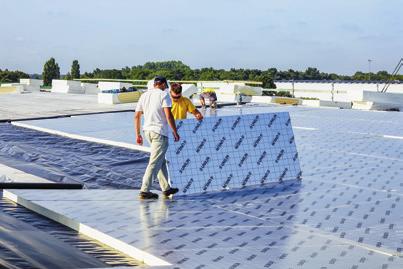

12 TAK RIKTLINJER FÖR INSTALLATION PLANA OCH SVAGT LUTANDE TAK UTHERM plana och svagt lutande tak är isoleringssystem som ger hög värmeisolering för utsatta och ballastade tak. Du kan beroende på appliceringssystem och takkonstruktion välja lämplig UTHERM Roof PIR-isoleringsskiva. UTHERM-skivor finns också med inbyggd lutning och ett fall på upp till 30 mm per skiva. 1. TAKISOLERINGSPRODUKTER UTHERM Roof LE/Roof LE Tapered PIR isoleringsskiva Euroclass E, behandlad på båda sidor med en gastät kompositfolie. UTHERM Roof M PIR isoleringsskiva Euroclass F, belagd på båda sidor med en gasöppen glasfleece. UTHERM Roof BGM PIR-isoleringsskiva, behandlad på ena sidan med en gasöppen bitumenglasfleece och på den andra sidan med en gasöppen glasfleece. UTHERM Roof BG/Roof BG Tapered PIR isoleringsskiva, behandlad på båda sidor med en gasöppen bitumenglasfleece. 2. SYSTEMFÖRDELAR GODA VÄRMEEGENSKAPER ENKELT ATT HANTERA MÅNGA OLIKA TJOCKLEKAR HÖG TRYCKHÅLLFASTHET TUNNARE FALL UPP TILL 2,5 % 3. SLUTANVÄNDNING UTHERM takisoleringssystem för plana och svagt lutande tak är lämpliga för tak med (lätt-) betong, trä eller plåt som bärande underlag. 10

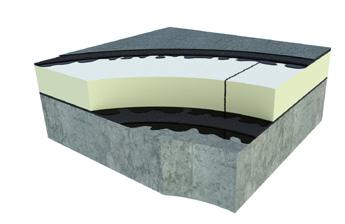

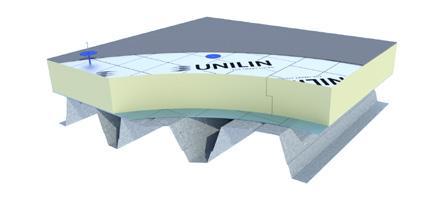

13 4. ÖVERSIKT OM APPLICERINGSMETODER FÖR UTHERM-SKIVOR FÖR PLANA TAK PÅ OLIKA TAKUNDERLAG TAK 1. Varmklistring möjlig på BG-sidorna och M-sidan på BGM Underlag Trä / Betong / Plåt LE LE Tapered M BGM BG BG Tapered Varm bitumenklistring 1 Kall bitumenklistring Infästning med syntetiskt lim Flytande (ballast) Mekaniskt fixerat Unilins rekommenderade applicering Applicering tillåten under speciella omständigheter; kontakta UNILIN Applicering inte tillåten Plåtkonstruktion Betongkonstruktion Träkonstruktion 11

14 TAK 5. APPLICERINGSMETODER FÖR PLANT TAK Underlag Trä / Betong / Plåt BITUMINÖS TAKLÄGGNING LE LE Tapered M BGM BG BG Tapered Delvis varm bitumenklistring 1 Helklistrad med kallt bitumenlim 3 Självhäftande membran , 4 Svetsmembran 5 1 Flytande med ballast Mekaniskt fixerat Infäst med syntetiskt lim PVC LE LE Tapered M BGM BG BG Tapered , 6 Flytande med ballast Mekaniskt fixerat EPDM LE LE Tapered M BGM BG BG Tapered Infäst med syntetiskt lim 6 6 3, 6 Flytande med ballast Mekaniskt fixerat 1. Varmklistring endast möjlig på BG-sidan av ROOF BGM 2. Isoleringsskivorna ska borstas av noga innan limmet appliceras 3. Kallklistring endast möjlig på M-sidan av BGM 4. Tillverkaren av det självhäftande membranet ska bevisa att produkten är lämplig att applicera, kanske i kombination med en primer 5. Bituminös takläggning i två lager. Baslager behandlat med speciell bitumen i ett partiellt limningsmönster, övre lagret svetsas helt 6. Lösning beroende på vilket membran som valts. Kontakta UNILIN för mer information 7. När PVC appliceras på bitumen ska ett mellanskikt appliceras i enlighet med anvisning från tillverkaren av PVC-membranet Unilins rekommenderade applicering Applicering tillåten under speciella omständigheter; kontakta UNILIN Applicering inte tillåten 12

15 6. SYSTEMEGENSKAPER TAK UTHERM ROOF LE Euroclass E (B-s1-d0 slutanvändning ståldäck) Tillgängligt med lutning upp till 30 mm (2,5 %) per skiva 150 kpa, UEAtc klass C Lämplig för infästning med syntetiskt lim Lämplig för taksystem Broof t1/t2/t4 Vindkapacitet upp till 3 kpa (300 kg/m 2 ) Standard värde på 0,022 På beställning tillgängligt som PREMIUM med 0,020 UTHERM ROOF M/ME Euroclass F/E 150 kpa, UEAtc klass C Lämplig för infästning med kallklistring och lim Lämplig för taksystem Broof t1/t2/t4 Vindkapacitet upp till 4 kpa (400 kg/m 2 ) Lambdavärde så lågt som 0,025 0,027 UTHERM ROOF BGM Euroclass F 150 kpa, UEAtc klass C Lämplig för infästning med bitumenklistring och lim Multifunktionellt (BGM/ME) Lämplig för taksystem Broof t1/t2/t4 Vindkapacitet upp till 4 kpa (400 kg/m 2 ) Lambdavärde så lågt som 0,025 0,027 UTHERM ROOF BG Euroclass F Tillgängligt med lutning upp till 20 mm per skiva 150 kpa, UEAtc klass C Lämplig för varm och kall bitumenklistring Lämplig för taksystem Broof t1/t2/t4 Vindkapacitet upp till 4 kpa (400 kg/m 2 ) Lambdavärde så lågt som 0,025 0,027 13

16 TAK 7. ISOLERING MED FALL Vid ett plant eller svagt lutande tak ser isolering med fall till att en lutning skapas och regnvattnet kan ledas till en avrinningspunkt. Denna lutning erhålls genom att isoleringsskivorna, vilka har ett fall på ena sidan, installeras på ett visst sätt som bestämts i förväg. Denna metod kan användas om den underliggande konstruktionen på det plana eller svagt lutande taket inte ger ett tillräckligt fall. På beställning kan UNILIN ta fram en layout med isolering med fall för ett plant eller svagt lutande tak baserat på några få värden (använd checklistan för UNILIN:s fallande tak för att ange dessa värden i förväg). A: FALL Dränering av regnvatten till ena sidan ENKELLAGER X Isoleringsskidor i ett lager anges på skivplaceringen med en bokstav (här angivet som x ). FLERA LAGER Y + 1 X + 1 Y X Förklaring av panelläggning för isolering med fall: - Isoleringsskivorna får en bokstav baserat på tjocklek. - När det förekommer flera lager av isoleringsskivor anger panelläggningen det med en bokstav följt av + 1 (t.ex. X + 1 ). - En kontinuerligt lager kan installeras nedanför fallskivorna för att få minsta möjliga tjocklek. Detta baslager kallas för kontinuerligt underskikt (stöd över hela ytan) i följande översiktstabell. - Skivor som passar till fallskivorna är markerade med bokstaven N följt av ett serienummer. 14

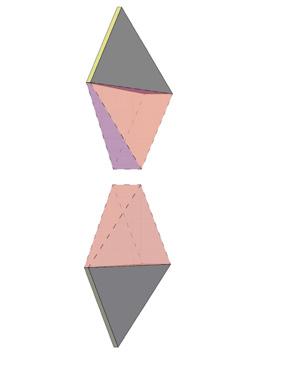

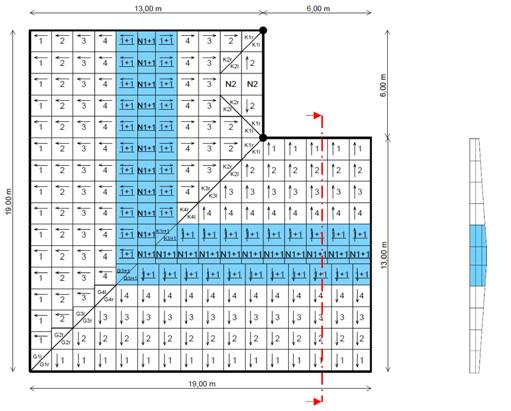

17 B: FALL PÅ FLERA SIDOR Regnvattendränering till en och samma punkt TAK RÄNNSKIVA + = Kxl Kxr KX Endast möjligt med 45 dräneringsanslutning. Spillet kan bara återanvändas vid kombination med inre och yttre hörn. Rännskivorna är märkta på skivlayouten med en bokstav som föregås av K. ÅSSKIVA + = Gxl Gxr GX Åsskivorna är märkta på läggningsanvisningen med en bokstav som föregås av G EXEMPEL PÅ LÄGGNINGSPLAN FÖR TAKSKIVOR MED FALL 15

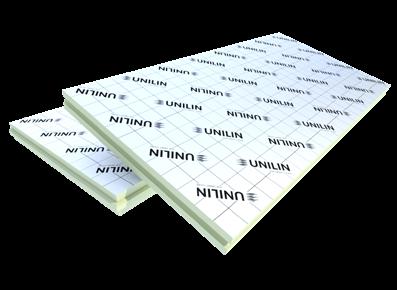

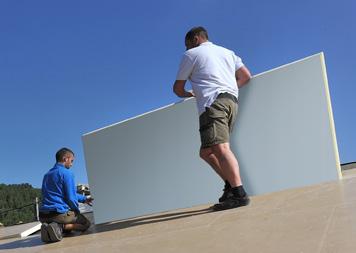

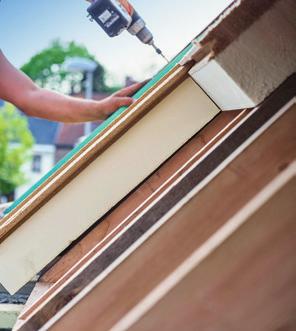

18 SARKING LE God värmeledningsförmåga Lätt Enkel att installera Spontfog reducerar värmeöverföringen SARKING LE Tak med underlagspapp och vinklade tak 1200 x 2400 mm Spont (TG) Värmeledningsförmåga 0,022 Brandklassning E i enlighet med EN CE, EPD, FIW UTHERM Sarking LE är en högpresterande, styv isoleringsskiva i PIR-skum, lämplig för tak med underlagspapp och för vinklade tak, ovanpå takstolar eller undertak (d.v.s. råspont,...). Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet. Kan också installeras från insidan av ett lutande tak. Rådfråga vår tekniska support för ytterligare information. UTHERM Sarking LE tillverkas i enlighet med EN Tjocklek R-värde Förpackningsuppgifter 0,022 [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] UTHERM SARKING LE 1200 x 2400 MM 40* 1, ,56 60* 2, ,04 80* 3, ,28 100* 4,50 3 8,64 120* 5, ,52 140* 6,35 3 8,64 160* 7,25 3 8,64 180* 8,15 2 5,76 200* 9,05 2 5,76 (*) Minsta orderkvantitet och leverans enligt överenskommelse 16

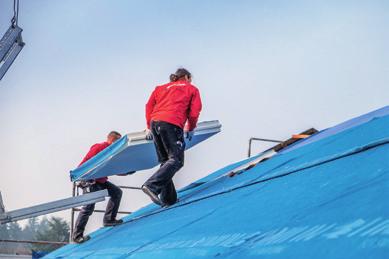

19 Underlagsduk som andas limmad på ovansidan Spontfogar reducerar värmeöverföringen Bländfri yta Lätt God värmeledningsförmåga Enkel att installera SARKING LE PLUS Tak med underlagspapp och vinklade tak 1200 x 2400 mm Spont (TG) Värmeledningsförmåga 0,022 SARKING LE PLUS Brandklassning E i enlighet med EN CE, EPD, FIW Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] UTHERM SARKING LE PLUS 1200 x 2400 MM UTHERM Sarking LE Plus är en högpresterande, styv isoleringsskiva i PIR-skum, lämplig för tak med underlagspapp och för vinklade tak, ovanpå takstolar eller undertak (d.v.s. råspont,...). Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet och en underlagsduk som andas limmad på en sida. Underlagsduken har en dubbelsidig, självhäftande överlappning på två sidor. UTHERM Sarking LE Plus tillverkas i enlighet med EN * 2, , , , ,50 3 8, ,45 3 8, ,35 3 8, ,25 2 5,76 180* 8,15 2 5,76 200* 9,05 2 5,76 * Minsta orderkvantitet och leverans enligt överenskommelse 0,022 17

20 SARKING L COMFORT Starkt ljudisolerande egenskaper (upp till +10 db) Spontfogar reducerar värmeöverföringen Lätt God värmeledningsförmåga Enkel att installera SARKING L COMFORT Värmeledningsförmåga Tak med underlagspapp och vinklade tak 611 x 2511 mm Spont i träfiberskivan 0,022 Brandklassning F i enlighet med EN CE, EPD +10 db Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] UTHERM SARKING L COMFORT 611 x 2511 MM 60+35* 3, , * 4, , * 5, , * 6, , * 7, , * 8, ,41 * Minsta orderkvantitet och leverans enligt överenskommelse UTHERM Sarking L Comfort är en högpresterande, styv isoleringsskiva i PIR-skum, lämplig för tak med underlagspapp och för vinklade tak, ovanpå takstolar eller undertak (d.v.s. råspont,...). Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet och en 35 mm träfiberskiva på ena sidan, vilken ger ljuddämpande och värmeisolerande effekt. UTHERM Sarking L Comfort tillverkas i enlighet med EN ,022 18

21 SOFFIT AW Innertak 600 x 1200 mm Spont (TG) SOFFIT AW Värmeledningsförmåga 0,023 Brandklassning D-s2-d0 i enlighet med EN CE, EPD Yta i 100 % aluminium med textur med förbättrad brandklassning Goda värmeegenskaper Effektiv isolering för exempelvis källartak Spontfogar reducerar värmeöverföringen Snygg, vit inneryta Enkel att installera Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] UTHERM SOFFIT AW 600 x 1200 MM 40* 1, ,64 60* 2,60 8 5,76 80* 3,45 6 4,32 100* 4,30 5 3,60 * Minsta orderkvantitet och leverans enligt överenskommelse UTHERM Soffit AW är en högpresterande, styv isoleringsskiva i PIR-skum. Lämpligt för estetiska innertak i byggnader som exempelvis källare, parkeringshus m.m. Isoleringsskivan är laminerad med en strukturerad aluminiumyta, som är vit på ena sidan. UTHERM Soffit AW tillverkas i enlighet med EN ,023 19

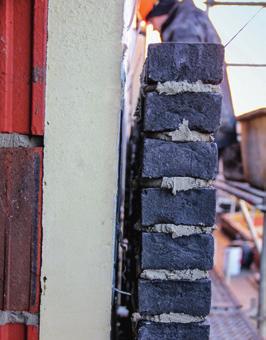

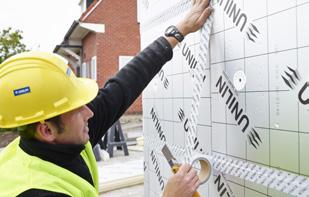

22 WALL L WALL L Utvändiga väggar (Hålmur, ventilerad fasad och reglade väggar) 600 x 1200 mm Spont (TG) Värmeledningsförmåga 0,022 Brandklassning F i enlighet med EN ÄVEN TILLGÄNGLIG I PREMIUM 0,020 ÄVEN TILLGÄNGLIG I Utherm WALL LE CE, EPD, FIW med brandklassning E Minskat spill tack vare praktiskt format Ger tunnare väggar och mer värdefull boyta Spontade kanter reducerar värmeöverföringen och ger lufttäta väggar vid kombination med UNITAPE Goda värmeegenskaper Enkel att installera Finns också med en 25 mm flexibel mineralullsisolering på ena sidan, vilket gör det möjligt att sätta den på ojämna väggar och undvika luftärkulation Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] WALL L UTHERM Wall L är en högpresterande, styv isoleringsskiva i PIR-skum för utvändiga väggar (Hålmur, ventilerad fasad och reglade väggar) Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet. UTHERM Wall L tillverkas i enlighet med EN WALL L FLEX UTHERM WALL L 600 x 1200 MM 40 1, , , , ,70 8 5, ,15 7 5, ,60 6 4, ,05 5 3, ,50 5 3, ,45 4 2, ,35 3 2, ,25 3 2,16 0,022 20

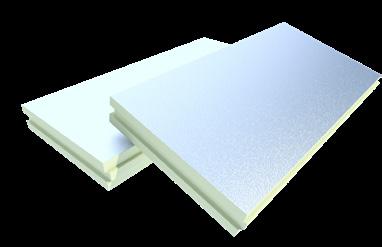

23 Yta i 100 % aluminium med textur med förbättrad brandklassning Minskat spill tack vare praktiskt format Ger tunnare väggar och mer värdefull boyta Spontfogar reducerar värmeöverföringen WALL A Utvändiga väggar( Hålmur, ventilerad fasad och reglade väggar) 600 x 1200 mm Spont (TG) WALL A Goda värmeegenskaper Enkel att installera Värmeledningsförmåga 0,022 Brandklassning D-s2-d0 i enlighet med EN CE, EPD, FIW Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] UTHERM WALL A 600 x 1200 MM UTHERM Wall A är en högpresterande, styv isoleringsskiva i PIR-skum för Utvändiga väggar (Hålmur, ventilerad fasad och reglade väggar). Skivan har en yta av aluminiumfolie med textur. UTHERM Wall A är tillverkad i enlighet med EN och motsvarar brandklass D-s2-d0 i enlighet med EN * 1, ,64 50* 2, , ,70 8 5,76 70* 3,15 7 5, ,60 6 4,32 90* 4,05 5 3, ,50 5 3,60 110* 5,00 4 2, ,45 4 2, ,35 3 2,16 160* 7,25 3 2,16 * Minsta orderkvantitet och leverans enligt överenskommelse 0,022 21

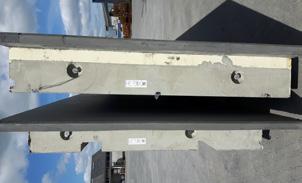

24 CONCRETE L CONCRETE L Speciell betongtålig yta Lätt Goda värmeegenskaper Enkel att installera Specialformat på beställning Betongväggskivor och prefabricerade betongkonstruktioner Standard: 1200 x 2400 mm finns också i formatet 600 x 1200 mm eller anpassade längder på beställning Rak kant (SE) Värmeledningsförmåga 0,022 Brandklassning F i enlighet med EN CE, EPD Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] ÄVEN TILLGÄNGLIG I PREMIUM 0,020 UTHERM Concrete L är en högpresterande, styv isoleringsskiva i PIR-skum, tålig mot basiska ämnen (betong) och lämplig för prefabricerade betongkonstruktioner. Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet som är tålig mot basiska ämnen. UTHERM Concrete L tillverkas i enlighet med EN UTHERM CONCRETE L 1200 x 2400 MM 30* 1, ,08 40* 1, ,56 50* 2, ,80 60* 2, ,04 70* 3, ,16 80* 3, ,28 90* 4, ,40 100* 4, ,40 110* 5, ,52 120* 5, ,52 130* 5,90 3 8,64 140* 6,35 3 8,64 * Minsta orderkvantitet och leverans enligt överenskommelse 0,022 22

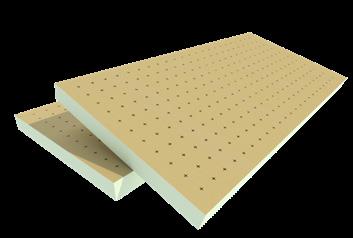

25 Speciell betongtålig yta Gastätt laminat i flera lager med förtryckt rutnät och brun färg Lätt Goda värmeegenskaper Enkel att installera Specialformat på beställning CONCRETE K Betongväggskivor och prefabricerade betongkonstruktioner Standard: 1200 x 2400 mm Finns också i formatet 600 x 1200 mm eller anpassade längder på beställning Rak kant (SE) CONCRETE K Värmeledningsförmåga 0,022 Brandklassning F i enlighet med EN CE, EPD Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] ÄVEN TILLGÄNGLIG I PREMIUM 0,020 UTHERM Concrete K är en högpresterande, styv isoleringsskiva i PIR-skum, tålig mot basiska ämnen (betong) och lämplig för prefabricerade betongkonstruktioner Skivorna har en yta av gastät aluminiumkompositfolie med låg emissivitet som är tålig mot basiska ämnen. Utherm Concrete K tillverkas i enlighet med EN UTHERM CONCRETE K 1200 X 2400 MM 30* 1, , , ,56 50* 2, , , ,04 70* 3, , , ,28 90* 4, , , ,40 110* 5, ,52 120* 5, ,52 130* 5,90 3 8,64 140* 6,35 3 8,64 * Minsta orderkvantitet och leverans enligt överenskommelse 0,022 23

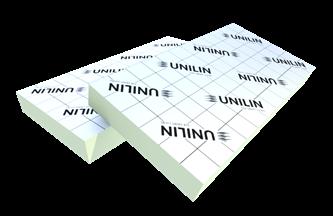

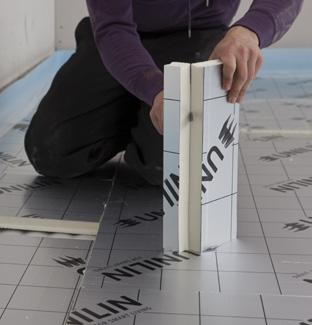

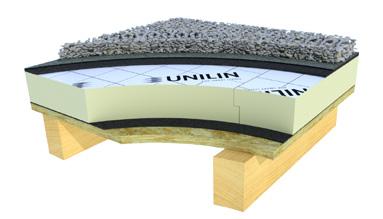

26 FLOOR LE Tryckt rutnät som underlättar installationen FLOOR LE Golv (massiva och uppreglade) Goda värmeegenskaper 600 x 1200 mm Lätt Hög tryckhållfasthet Rak kant (SE) Värmeledningsförmåga 0,022 Brandklassning E i enlighet med EN CE, EPD, FIW UTHERM Floor LE är en högpresterande, styv isoleringsskiva i PIR-skum för massiva och uppreglade betong- eller trägolv, som också är lämplig för användning i kombination med golvvärme. Skivan har en yta av gastät aluminiumkompositfolie med låg emissivitet och ett tryckt rutmönster (10 x 10 cm). ÄVEN TILLGÄNGLIG I PREMIUM 0,020 UTHERM Floor LE tillverkas i enlighet med EN ,022 Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/ paket] [m 2 /paket] UTHERM FLOOR LE 600 x 1200 MM 20 0, , , , , , , , ,50 9 6, ,70 8 5, ,15 7 5, ,60 6 4,32 90* 4,05 5 3, ,50 5 3,60 120* 5,45 4 2,88 140* 6,35 3 2,16 160* 7,25 3 2,16 180* 8,15 2 1,44 200* 9,05 2 1,44 (*) Minsta orderkvantitet och leverans enligt överenskommelse 24

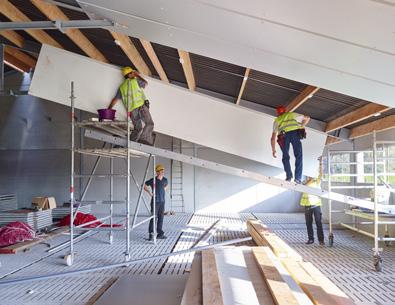

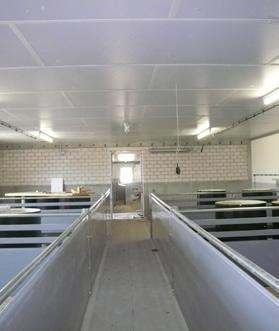

27 AGRI AW/AWFR AGRI Yta i 100 % strukturerad aluminium med förbättrad brandklassning Speciallängder på beställning upp till 13 m tillgängliga Enkel att installera Snygg, vitlackerad insida med vita H-, U- och/eller T- PVC-profiler Lämplig för rengöring med högtryckstvätt Värmeledningsförmåga Innertakstillämpning för industrier och jordbruksbyggnader 1200 x 2400 mm Rak kant (SE) 0,023 Brandklassning AW: AWFR: D-s2-d0 C-s3-d0 B-s2-d0 (slutanvändnin, inklusiv profiler) i enlighet med EN CE, EPD, FIW Tjocklek R-värde Förpackningsuppgifter [mm] [m 2 K/W] [skivor/paket] [m 2 /paket] UTHERM AGRI AW/AWFR 1200 x 2400 MM UTHERM AGRI AW/AWFR är en högpresterande PIR-isoleringsskiva tillverkad av ett speciellt, flamskyddande och styvt PIR-skum för användning som invändig yta på lutande tak och lodräta väggar i industriella byggnader och jordbruksbyggnader. Skivan har en strukturerad aluminiumyta som är vit på ena sidan. UTHERM AGRI AW är tillverkad i enlighet med EN och uppfyller kraven för brandklass D-s2-d0 i enlighet med EN * 1, ,08 40* 1, ,56 50* 2, ,80 60* 2, ,04 70* 3, ,16 80* 3, ,28 90* 3, ,40 100* 4, ,40 * Minsta orderkvantitet och leverans enligt överenskommelse Skivprofilering tillgänglig efter konsultation. Speciallängder upp till 8 m i alla tjocklekar tillgängliga efter konsultation. Speciallängder upp till 13 m i tjocklekarna 40, 60 och 80 mm tillgängliga efter konsultation. Leverans på speciella träpallar för längder över 8 m för att underlätta lossning på byggplatsen. UTHERM AGRI AWFR är tillverkad i enlighet med EN och uppfyller kraven för brandklass C-s3-d0 enlighet med EN ,023 25

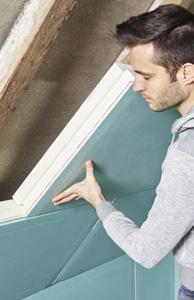

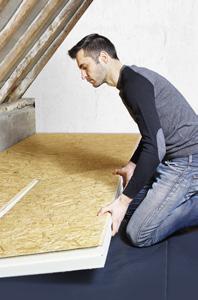

28 ATTIC ATTIC Enkel, snabb och smidig installation Optimal värmeisolering för användning som invändig yta på lutande tak och väggar (gipsfiberskiva, gipsskiva) eller på vindsgolvet (OSB, spånskiva) På vinden är skivorna lämpliga för bärande golv som t.ex. flytspackel, stock och betong Enkel att hantera På insidan av lutande tak/vindsgolv GFB: Spont på skiva och isolerings nivå GYP: Fräst spont OSB/CB: Fräst spont Värmeledningsförmåga 0,022 Brandklassning F i enlighet med EN GYP Kompositskivor för innervägg, lutande tak och vindsgolv som kombinerar en kärna av PIR-isolering med invändig yta GFB UTHERM ATTIC kompositskivor består av högpresterande PIR-skum med en yta av gastät aluminiumkompositfolie med låg emissivitet och är limmade på en invändig skiva. UTHERM ATTIC tillverkas i enlighet med EN OSB CB 26

29 ATTIC GYP GFB OSB CB Invändig vindsvägg och tak UTHERM ATTIC L GYP (gipsskiva) 613 x (skivans mått) 602 x (nettoarea) Enkel att slutbehandla Fasade kanter på gipsskivans samtliga fyra kanter Fräst spont UTHERM ATTIC L GFB (gipsfiberskiva) 600 x mm (skivans mått) 589 x mm (nettoarea) Effektiv skiva när det gäller akustik och brandsäkerhet Fasade kanter på brandskivans samtliga fyra kanter Kombinerat spontsystem Invändigt vindsgolv, vägg och tak UTHERM ATTIC L OSB (OSB-skiva) 613 x (skivans mått) 602 x (nettoarea) Trycktålig skiva Fräst spont UTHERM ATTIC L CB (spånskiva) 613 x (skivans mått) 602 x (nettoarea) Fräst spont Isolering [mm] Skiva [mm] UTHERM ATTIC [mm] R-värde Förpackningsuppgifter Vikt [m 2 K/W] [skivor/paket] [m 2 /paket] [kg/st] UTHERM ATTIC L GYP (GIPSSKIVA) 80 12,5 92,5 3,70 2 1,44 8, ,5 112,5 4,50 2 1,44 9,20 120* 12,5 132,5 5,50 2 1,44 9,70 140* 12,5 152,5 6,40 2 1,44 10,15 UTHERM ATTIC L GFB (GIPSFIBERSKIVA) 80* ,65 2 1,44 9,90 100* ,55 2 1,44 10,30 120* ,45 2 1,44 10,80 140* ,40 2 1,44 11,20 UTHERM ATTIC L OSB ,70 2 1,44 7, ,60 2 1,44 7,60 120* ,55 2 1,44 8,10 140* ,45 2 1,44 8,50 UTHERM ATTIC L CB (SPÅNSKIVA) ,65 2 1,44 6, ,55 2 1,44 6,50 120* ,45 2 1,44 7,00 140* ,40 2 1,44 7,40 (*) Minsta orderkvantitet och leverans enligt överenskommelse 27

30 TILLBEHÖR UTHERM Plant tak Vinkelstav Storlek: 30 mm - 50 x 50 mm Storlek: 30 mm x 100 mm Förpackningsinfo: 60 st á 1,2 m Förpackningsinfo: 42 st á 1,2 m UTHERM Sarking Galvaniserade infästningsskruvar, 6 mm diameter, finns i 6 standardlängder Längd: 180 mm Längd: 200 mm Längd: 220 mm Längd: 240 mm Längd: 280 mm Längd: 300 mm Förpackningsinfo: 50 st/paket Förpackningsinfo: 50 st/paket Förpackningsinfo: 50 st/paket Förpackningsinfo: 50 st/paket Förpackningsinfo: 50 st/paket Förpackningsinfo: 50 st/paket Gratis beräkning av nödvändigt antal vid mottagande av beställning. Kontakta UNILIN. Galvaniserade infästningsskruvar, 8 mm diameter Längd: 330 mm Längd: 360 mm Förpackningsinfo: 50 st/paket Förpackningsinfo: 50 st/paket Gratis beräkning av nödvändigt antal vid mottagande av beställning. Kontakta UNILIN. UTHERM Wall UNITAPE specialtejp för fogtätning Bredd: 50 mm Förpackningsinfo: 50 m 28

31 UTHERM Agri Vit PVC-profil H-profil 40 mm H-profil 60 mm Förpackningsinfo: 10 st à 5 m Förpackningsinfo: 10 st à 5 m U-profil 40 mm U-profil 60 mm Förpackningsinfo: 10 st à 5 m Förpackningsinfo: 10 st à 5 m T-profil* Förpackningsinfo: 20 st à 5 m Metalltakskrokar Höjd 35 mm* Höjd 120 mm* Förpackningsinfo: 300 st/paket Förpackningsinfo: 160 st/paket Isoleringsskruvar Längd 95 mm, brickor: Ø 50 mm* Förpackningsinfo: 250 st/paket Borrbits För isoleringsskruvar* Förpackningsinfo: à styck (*) Ingen lagerprodukt. Leverans endast möjlig på beställning. 29

32 UNILIN Group är en del av det USAbaserade företaget Mohawk Industries Inc, världens ledande leverantör av golvprodukter. UNILIN Group har fler än anställda och är aktiva inom olika områden av träbearbetningsbranschen, med fler än 20 produktionsanläggningar och tre separata divisioner: UNILIN, division golv: Utveckling, tillverkning och distribution av laminatgolv och bearbetat trä. VARUMÄRKEN: QUICK-STEP, PERGO UNILIN, division skivor: Tillverkning av MDF-HDF, träspånskivor, flaxskivor, olika varianter av melaminspånskivor och MDF-skivor till köks- och möbelindustrin. VARUMÄRKEN: UNILIN, EVOLA UNILIN, division insulation: Bärande, isolerade tak- och väggskivor och PIR-isoleringsskivor. VARUMÄRKEN: UTHERM, UTHERM PREMIUM, SAFE-R UNILIN bvba division insulation Waregemstraat Desselgem Belgien T F export.insulation@unilin.com 01/2019
