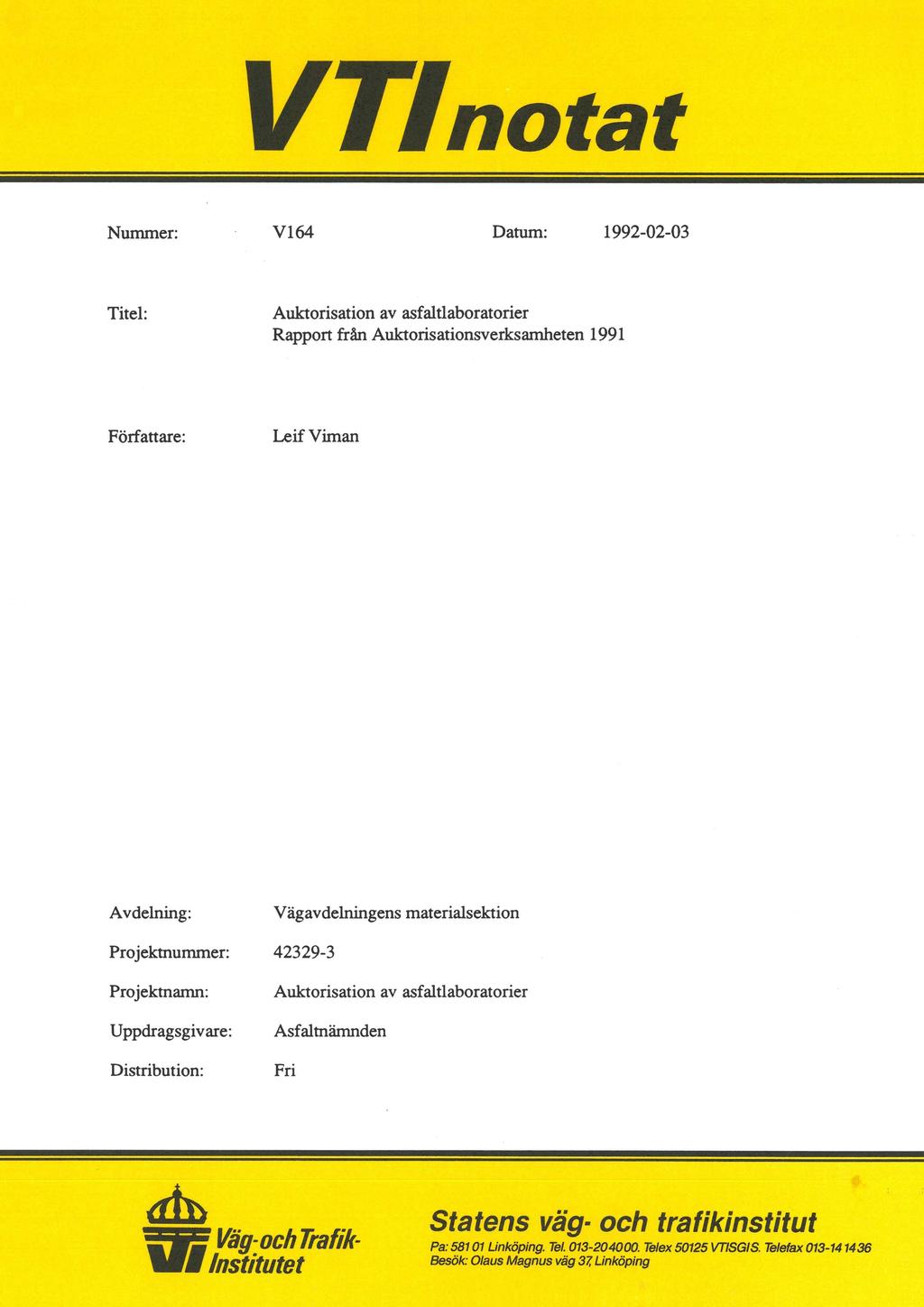

1 VPfnotat Nummer: - V164 Datum: Titel: Auktorisation av asfaltlaboratorier Rapport från Auktorisationsverksamheten 1991 Författare: Leif Viman Avdelning: Vägavdelningens materialsektion Projektnummer: Projektnamn: Auktorisation av asfaltlaboratorier Uppdragsgivare: Asfaltnämnden Distribution: Fri m S 5 Statens väg- och trafikinstitut v Väg: och Trafik- Pa: Linköping. Tel Telex VTISGIS. Telefax M Institutet Besök: Olaus Magnus väg 37 Linköping

2 Auktorisationsverksamheten Av LeifViman INNEHÅLLSFÖRTECKNING SAMMANFATTNING INLEDANDE BESÖK Ballast Väst, Uddevalla Ballast Nord, Östersund RUTINBESÖK Utrustningar Asfaltparametrar Stenmaterialparametrar

3 Auktorisationsverksamheten SAMMANFATTNING Under året har två nya laboratorier ansökt om auktorisation, Ballast Väst AB Uddevalla och Ballast Nord AB Östersund. Dessa fick sina inledande besök under våren -91. Efter en del justering och komplettering av utrustning, så kunde båda godkännas. Med dessa två laboratorier så innefattar auktorisationen 36 st laboratorier. Rutinbesök har utförts hos de övriga laboratoriema. Resultaten från dessa besök visar att egenkontrollen ej fungerar tillfredsställande på alla laboratorier. En checklistepärm har därför framtagits och skickats ut till alla laboratorier i jan -92. Med denna pärm hoppas vi att det blir lättare att kunna följa upp egenkontrollen. Många mindre avvikelser, både när det gäller resultat på lämnade prover eller brister på utrustningar, har rättats till vid besöken eller genom att nya prover analyserats. Några avvikelser är dock av något allvarligare slag. Detta gäller följande avvikelser: - Enligt reglerna för auktorisationen skall resultaten från lämnade prover redovisas senast 10 arbetsdagar efter att man erhållit proverna. Några laboratorier lämnade resultat betydligt senare, bl a NCC Barkarby där resultaten på kompletteringsproven inkom först efter uppmaning och NPL där resultat på omprov av sprödhetstal saknas. Detta innebär att man inte har samma möjlighet att göra snabba åtgärder om resultaten visar sig vara felaktiga. - På två laboratorier, NCC Barkarby och Ballast Nord, Östersund var skillnaden mellan dubbelprov vid bestämning av bindemedelshalt för stor utan att någon åtgärd vidtogs. - Problem med bestämning av komdensitet på stenmjöl enligt MBB-28 gäller flera laboratorier. NKA, Ballast Nord Sundsvall, VV Flen och Skanska Angered.

4 Auktorisationsverksamheten INLEDANDE BESÖK Två laboratorier har ansökt om auktorisation under Vid de inledande besöken läggs största vikten vid att studera hur laboratoriet arbetar i stort, dvs organisation, provhantering, resultatredovisning, arkivering av prover mm. Naturligtvis ingår även analys av prover enligt auktorisationens sju obligatoriska parametrar. Följande prover har lämnats i samband med det inledande besöket: - Fem massaprov för neddelning samt bestämning av bindemedelshalt och komkurva. - Fem massaprov för bestämning av kompaktdensitet. - Fem stenmaterialprover för bestämning av komdensitet. - Provkroppar för bestämning av skrymdensitet enligt MBB-27. Ballast Väst, Uddevalla Det inledande besöket gjordes den 26/ Laboratoriet tillhör NCC Göteborg, men under verket när det gäller inköp. Man har 2 fast anställda och ingen säsongsanställning. Laboratoriechefen, Henrik Nilsson, uppfyller kraven på genomgångna FAS-kurser samt två års laboratorieerfarenhet, han har även 3 års erfarenhet från utläggningssidan. Ulf Eliasson har gått FAS-labkurs samt har 6 års erfarenhet i branchen. Laboratoriet utför produktionskontroll åt det egna verket, Porsen, men även åt 2 ytterliggare verk, Stenungsund och Gapungebyn i Dalsland. Man utför även provning av grus både från egna som externa kunder. Provvolymen uppgår till ca 600 prover/år varav ca 2/3 är massaprover. Nedan följer en redovisning av de resultat som erhållits på prover lämnade vid besöket. Komentarçr till resultaten En del av resultaten uppvisade ganska stora avvikelser. Det gällde framförallt höga fillerhalter på några av massaproven samt låga kompaktdensiteter på massaprov. För att ta reda på vad avvikelsema berodde på så skickades ytterliggare prov för analys. För att se om tvättsikten orsakat problemen med höga fillerhalter skickades ett prov som först torrsiktades och sedan tvättsiktades. Resultaten visar dock ingen skillnad mellan dessa siktningar så orsaken får sökas någon annanstans. Avvikelsema var dock inte så stora att någon omedelbar åtgärd vidtogs. När det gäller kompaktdensitetema så erhölls bra resultat på omproven och orsaken till de tidigare avvikelsema kan t ex vara att skakbordet ej fungerat tillfredställande. Vid besöket såg vi att man hade problem med paraffmblandningen. Prover som doppats i ny paraffmblandning skickades senare till VTI som kunde konstatera att den nya blandningen såg riktig ut.

5 Auktorisationsverksamheten -91 t" ' vin meelhalt hkmkurva åm rv lrv Proverna har neddelats och analyserats enligt MBB-5 och MBB-21. Tillsatt mängd och avvikelser avser det recept som använts vid blandning av proverna på VTI. Bindemedelshalt, vikt-% Prov Resultat från Tillsatt Avvikelse nr Ballast Väst, Uddevalla bm-halt erhållen diff medel bm-halt värde del 1 del 2 6 4,99 5,00 0,01 5,00 4,80 0,20 7 6,24 6,17 0,07 6,21 6,20 0,01 8 6,56 6,40 0,16 6,48 6,40 0,08 9 6,22 6,36 0,14 6,29 6,40-0, ,79 4,97 0,18 4,88 5,20-0,32 Komfordelning Prov nr Avvikelse i vikt-% från avsedd komkurva 0, ,2 6 0,5 3,3 2,1 2,2 2,0 7 0,3 0,2-1,2 0,9-0,5 8 1,5 0,1 -l,7-0, ,2-3,3 2,1 10 0,7 0,2-1,1 1,9-1,5

6 Auktorisationsverksamheten B tämnin vkm nittåm arvenli MBB-2 nkelrv Största tillåtna avvikelse mellan dubbelprov vid bestämning av kompaktdensitet hos massa är 0,010 g/cm3. Vid jämförelse mellan olika laboratoriers resultat måste dock något större spridningar tillåtas. Avvikelsen är beräknad från det medelvärde som erhållits då prov av samma massatyp tidigare analyserats vid flera andra auktoriserade laboratorier. Prov Kompaktdensitet, g/cm3 Avvikelse Resultat Uddevalla medelvärde från andra lab K6-90 2,389 2,398-0,009 K7-90 2,390 2,398-0,008 K8-90 2,383 2,398-0,015 K ,389 2,401-0,012 K ,384 2,401-0,017 B t" vkm nitt MBB- Inga stora avvikelser har noterats. Avvikelsen är beräknad från det medelvärde som erhållits då prov av samma stenmaterial analyserats vid andra auktoriserade laboratorier. Prov nr Komdensitet, g/cm3 Avvikelse Resultat medelvärde från Uddevalla andra lab 1 2,641 2,645-0, ,701 2,703-0, ,965 2,960 0, ,625 2,619 0, ,644 2,644 0

7 Auktorisationsverksamheten -91 AvLeif Viman Bestm g av sägdensitgt på marshallprgvkrgppg enligt MBB-ll 99h MBB-ZZ (enkelprgv ) Inga stora avvikelser har noterats. Avvikelsen är beräknad från det medelvärde som erhållits då proven tidigare analyserats vid andra auktoriserade laboratorier. Prov Skrymdensitet, g/cm3 Avvikelse nr Resultat medelvärde från Uddevalla andra lab MBB-l 1 5:1 2,383 2, :2 2,381 2,380 0,001 5:3 2,393 2, :4 2,392 2,391 0,001 5:5 2,392 2,389 0,003 MBB-27 5:1 2,382 2,383-0,001 5:2 2,381 2,380 0,001 5:3 2,393 2, :4 2,391 2, :5 2,392 2,3 89 0,003 Resultat av komplegçringsprgv Eftersom några resultat uppvisade stor avvikelse från "facit" så skickades några prov för kompletterande analyser. Dessa provningar gällde höga ñllerhalter och kompaktdensiteter på massaprov. Tvätt- och torrsiktm'ng av ett stemnaterial 0-4 mm visade dock inte på några problem med tvättsikten. Kompletteringsproven for kompaktdensitet gav ingen större avvikelse från "facit". Problem med skakbordet kan ha varit orsaken till avvikelsen på de första proven.

8 Auktorisationsverlcsamheten -91 Av LeifViman Siktning av 0-4 mm stenmaterial Sikt Torrsiktat Tvättsiktat differens mm vikt-% vikt-% 0,074 0,3 0,3 0 0,125 7,1 6,9 0,2 0,250 18,5 18,3 0,2 0,5 30,0 29,8 0,2 1 45,2 45,0 0,2 2 66,3 66,1 0,2 4 97,0 97,0 0 Massaprov för bestäming avkompaktdensitet Prov Kompaktdensitet, g/cm3 Avvikelse Resultat Uddevalla medelvärde från andra lab K ,393 2,398-0,005 K ,389 2,398-0,009

9 Auktorisationsverksamheten Ballast Nord, Östersund Besöket utfördes den 10/ Laboratoriet tillhör Ballast Nord och har 1 fast anställd. Under högsäsong anställs 2 praktikanter. Laboratoriechefen har erforderliga FAS-kurser samt bla 3 år på annat väglaboratorium. Produktionskontroll utförs åt 2 asfaltverk, Östersund och Sveg. Stenmaterialprover från bl a 4 st krossanläggnjngar och jordprover från extema kunder ingår också i verksamheten. Nedan följer en redovisning av de resultat som erhållits på prover lämnade vid besöket. Kommentarer till resultaten Två massaprover måste ha förväxlats, prov D och E, antingen vid hanteringen på laboratoriet eller vid märkning av proven på VTI. Fillerhalten avviker dock på samtliga prov och även sikt 8 mm uppvisar stora avvikelser. För prov A erhölls dessutom för stor avvikelse mellan delproven på bindemedelshalten utan att någon åtgärd vidtogs. När det gäller kompaktdensitet på massaprov var fel pyknometervikt imnatad i datorn, varför kompaktdensiteten på prov märkt K12-90 blev orimligt hög (2,686). Felet upptäcktes dock av laboratoriet och nytt resultat (2,409) faxades till VTI. Före godkänd auktorisering ombads laboratoriet att analysera prov A och B ytterliggare en gång. Dessutom krävdes kontrollmätning av alla siktar. Vid dessa kontroller upptäcktes brister på tvättsikten samt 4 och 8 mm siktarna. Nya siktar skaffades omedelbart. Bestm'mg av bindemedelshalt och kgmkma på mäsaprgv (dubbelprgv) Provema har neddelats och analyserats enligt MCBB-S och MBB-21. Stor avvikelse noterades vid bestämning av komfördelning hos prov märkt B. Laboratoriet ombads därför att analysera om provet. Tillsatt mängd och avvikelser avser det recept som använts vid blandning av proverna på VTI. Bindemedelshalt, vikt-% Prov Resultat från Tillsatt Avvikelse nr Ballast Nord, Östersund bm-halt erhållen diff medel bm-halt värde del 1 del 2 A 6,31 6,00 0,31 6,16 6,20-0,04 omprov A 6,24 " 0,04 B 4,99 5,06 0,07 5,03 5,20-0,17 omprov B 5,02 " -0,l8 C 6,45 6,38 0,07 6,42 6,40 0,02 D 6,50 6,56 0,06 6,53 4,80 1,73 B 4,83 4,90 0,07 4,87 6,40-1,53

10 Auktorisationsverksamheten -91 Komfördelning Prov nr Avvikelse i vikt-% från avsedd komkurva 0, V 8 1 1,2 A 3,3 0,1-3,1 2,0-0,3 omprov A 1,8-0,1-3,0 3,2-0,2 B 2,2 1,4-1,2 5,0-0,8 omprov B 1,4 1,6-0,7 6,8 2,8 C 6,5 6,7 3,1-0,1 0 D 3,7 4,5-0,6 4,4 7,1 E 4,1 12,1 19,2 18,2 11,5

11 Auktorisationsverksamheten Av Lezf Viman B t" ' vk m aktden itet åmassa r venli MBB-12 enkel r v Inga stora avvikelser har noterats. Största tillåtna avvikelse mellan dubbelprov vid bestämning av kompaktdensitet hos massa är 0,010 g/cm3. Vid jämförelse mellan olika laboratoriers resultat måste dock något större spridningar tillåtas. Avvikelsen är beräknad från det medelvärde som erhållits då prov av samma massatyp analyserats vid flera andra auktoriserade laboratorier. Prov Kompaktdensitet, g/cm3 AVVikelse nr.resultat medelvärde från Östersund andra lab K9-90 2,398 2,398 0 K10-9O 2,397 2,398-0,001 K ,410 2,401 0,009 Kl2-9O 2,686 2,401 0,285 */ " 2,409 " 0,008 K ,398 2,401-0,003 */ Upptäckte själv ett fel och skickade kompletterande resultat B t" vkm nitt tnmtri nli MBB- nklrv Inga stora avvikelser har noterats. Avvikelsen är beräknad från det medelvärde som erhållits då samma stenmaterial analyserats vid andra auktoriserade laboratorier. Prov Komdensitet, g/cm3 Avvikelse nr _Resultat medelvärde från Ostersund andra lab 1 2,643 2,645-0, ,704 2,703 0, ,966 2,960 0, ,625 2,619 0,006

12 Auktorisationsverksamheten B t" ' av md n it t åb rrkäm renli MBB-27 enkel r v Inga stora avvikelser har noterats. Avvikelsen är beräknad från det medelvärde som erhållits då proven tidigare analyserats vid andra auktoriserade laboratorier. P1'OV Skrymdensitet, g/cm3 Avvikelse nr "Resultat medelvärde från Ostersund andra lab 6:1 2,391 2,383 0,008 6:2 2,396 2,389 0,007 6:3 2,395 2,388 0,007 6:4 2,397 2,388 0,009 7:2 2,381 2,373 0,008

13 Auktorisationsverksamheten RUTINBESÖK Vid rutinbesöken har både de utrustningar och analysmetoder som ingår i auktorisationen studerats. I samband med besöken har prover lämnats för analys. Resultat från dessa analyser samt övrigt som framkommit under besöken framgår av detta kapitel. Utrustningar En utrustning som vållat mycket problem genom åren är Marshallfallhammaren. Dels packar den inte massan på ett verklighetstroget sätt, men dessutom finns det flera detaljer på utrustningen som gör att det är svårt att få samma packningsarbete på två olika apparater. Nya apparater tillverkas efter någon intemationell standard, vanligen ASTM eller DIN. Kraven för dessa stämmer inte helt överens med den Svenska MBB-metoden. När det gäller träkubben så infördes krav i MBB-l4 under 1991 att densiteten skall motsvara ek (O,66-O,77 g/cm3). Under besöken i år har konstaterats att det förekommer 2-3 st kubbar av annat träslag än ek. Dessa laboratorier har ombetts att kontrollera densiteten på sina träkubbar. Många laboratorier har skaffat egna referensmaterial som skickas runt mellan olika laboratorier för kontroll av siktar. Detta är mycket bra speciellt för siktar med maskvidd mindre än 4 mm eftersom dessa ej går att mäta med skjutrnått. Ända problemet är att sätta gränser för hur stora avvikelser man kan acceptera mellan två siktar. Asfaltparametrar De analyser som utförts på massaprover lämnade vid årets besök är bestämning av bindemedelshalt och komkurva samt bestämning av kompaktdensitet. En redovisning av erhållna resultat följer nedan. Bestäm"m g av bindemçdçlshalt och kgiaan hos massaprgv. Dessa prover utgörs av sparade prover. Proverna med tillhörande resultat har av kontrollanten medtagits, från samma eller annat laboratorium, vid tidigare besök och märkts om. Differensema som redovisas i tabellen nedan avser således skillnadenmellan resultaten hos två laboratorier som analyserat massa från samma provkartong. Nackdelen med detta förfarande är att man inte kan säga om årets resultat eller det tidigare resultatet, vilket man jämförs emot, är det riktiga. Resultat som uppvisar stor avvikelse har i tabellen utmärkts med fet stil.

14 Auktorisationsverksamheten -91 Laboratorium Differenser mellan två laboratoriers resultat Bm-halt vikt-% Avvikelse i vikt-% från avsedd komkurva 0, % Tillåten avvikelse 0,20 1, Ballast Nord, Sundsvall -0,32-1,3-1,1-1,1 1,6 Ballast Nord, Umeå 0 0,6 1,1 1,1 0,7 Ballast Syd, Sölvesborg 0,15 1,1 0,7 2,2 2,1 DalaAsfalt 0,03-2,3 0,7-0,2-1,2 Farstaverken -0,19 1,0 0,3 1,2-1,8 Gatu & Väg 0,19-0,3 0,2-0,9 0,2 Luleå Högskola */ 0,40 2,5 7 9,3 3,1 Kallax Betong & Grus 0 0,3 0-0,6 0,5 KVB -0,18-0,5-1,2 0,5-0,2 Linlab -0,06-0,2 0-0,5-0,8 NCC Växbo -0,08 0,5 0,2 0,2-0,7 NCC Eskilstuna -0,2 0,1-1,0-1,4-3,6 NCC Gävle -0,01 0,3 0,9 1,4-1,4 NCC Kärra 0 0,9 0 1,7 1,0 NCC Barkarby -0,27 0,1-2,6-3,7-4,2 NCC S.Sandby O 0-1,3-2,7-4,5 NKA 0,05 0,3-0,4-2,2-1,2 NPL -0,07 1,2-1,5-1,8-2,3 NYNÄS _0,01 0,1 0,1-1,1 -O,6 Skanska Angered -0,09-0,8-0,8-0,1-1,4 Skanska Bålsta 0,09 0,1-0,2 0 2,2 Skanska Kramfors -0,1-0,1-0,8-0,8-2,1 Skanska Lomma 0,1 0,1-0,2-0,2 Skanska Rockneby -0,28 1,0 0,1 0-0,7 Skanska Räppe 0,04 0,5-0,3 2,1-0,5 Skanska Ömsköldsvik -0,08 1,0-0,9-1,8 0 GK Stockhohn -0,15 1,6 0,3 0,3 3,2 VV Arlöv 0,24 0,2 1,6-0,5-1,2 VV Flen 0-0,4-0,8-1,7-1,3 VV Järfälla 0-0,1-1,1-2,5-0,3 VV Jönköping -0,03 0,7 -O,5-2,1-0,7 VV Ytterby 0,12-0,2 0,2 0,6-0,5 VV Berg -0, ,4-0,2 */ AG-prov, varfor siktama skall vara 4 och 8 mm istället för 2 och 4 mm.

15 Auktorisationsverksamheten Av LeifViman W De laboratorier som fått för stor avvikelse på sina prov har fått nya prov att analysera. Detta för att kunna bedöma om det finns brister på utrustning eller systematiska fel vid analyseringen. Laboratorium Differenser mellan två laboratoriers resultat Bm-halt vikt-% Avvikelse i vikt-% från avsedd komkurva 0, % Tillåten avvikelse 0,20 1, Luleå TH -0,10 0,1 0,5 1,1 2,3 NCC Barkarby -0,21-0,9-1,9-4,7-3,5 DalaAsfalt 0,02-2,0-0,7-1,0-1,1 Skanska Rockneby 0 -O,6 - l,3-0,2 +0,3 På detta prov från NCC Barkarby erhölls för stor avvikelse även på omprovet. Dessutom var skillnaden mellan A och B prov för stor. Ytterliggare två prov borde alltså ha analyserats. Om provmängden var för liten så skulle detta angetts vid resultatredovisningen. Dalaasfalt hade för stor avvikelse på fillerhalten. Samma skillnad erhölls även på omprovet. Då dessa prover var tagna från samma laboratorium året innan så jämförs resultaten med deras egna fjolårsanalyser. Förklaringen är enligt Dalaasfalt själva att siktduken vid extraktion med Boralutrustningen var trasig under en period förra året. Så förhoppningsvis är årets resultat de riktiga.

16 Auktorzlsationsverksamheten Av LeifViman B t" ' avkmakteniteth m arvenlitmbb-12 Resultaten visar att vattenmetoden ger ca 0,01-0,02 lägre kompaktdensitet än MBB-12 med lösningsmedel. När det gäller spridningsmått ser båda metoderna likvärdiga ut. Laboratorium MBB Prov- Kompaktdensitet, g/cln3 Metod märkning A B medel VV Flen 12 KD-91 2,428 2,428 2,428 VV Berg " " 2,418 2,414 2,416 NCC Kärra " " 2,414 2,411 2,413 VV Järfälla " " 2,415 NCC Växbo " " 2,470 NCC Växbo omprov " " 2,418 Skanska Örnsköldsvik 12 KD ,418 2,412 2,415 Skanska Kramfors " " 2,406 2,413 2,410 Farstaverken " " 2,413 2,415 2,414 Ballast Syd, Sölvesborg " " 2,414 2,408 2,411 Ballast Nord, Sundsvall " " 2,409 VV Flen omprov " " 2,409 2,413 2,411 Gatu & Väg omprov " " 2,407 2,411 2,409 Gatu & Väg " KD16-91(2) 2,390 2,386 2,388 GK Stockholm " " 2,409 VV Ytterby " " 2,421 Skanska Räppe 25 KD-91 2,400 NCC Kärra " " 2,408 2,404 2,406 NCC Eskilstuna " " 2,410 2,413 2,411 NPL " " 2,409 Luleå TH " " 2,405 2,401 2,403 NCC Barkarby " " 2,419 Ballast Nord, Umeå " " 2,392 2,402 2,397 VV Järfälla " " 2,415 Kallax Betong & Grus " " 2,399 2,403 2,401 DalaAsfalt 25 KD ,403 2,404 2,404 NCC Södra Sandby " " 2,407 VV Arlöv " " 2,401 2,407 2,404 Skanska Rockneby " " 2,406 2,412 2,409 Skanska Lomma " " 2,396 2,402 2,399 NKA " " 2,407 2,408 2,408 KVB " " 2,392 2,392 2,392 Skanska Bålsta " " 2,404 2,406 2,401 Skanska Angered " KD 16-91(2) 2,411 2,410 2,411

17 Auktorisationsverksamheten Sammanställning: Prov MBB-metod medelv. std.avv. Var.koeff KD ,427 0,022 0, ,407 0,007 0,29 KD ,410 0,009 0, ,404 0,006 0,25 åtm';lbelastning En viktig parameter för BINAB, som gjutasfaltlaboratorium, är stämpelbelastning. Under 1991 har, inom olika projekt, stämpelbelastningar på likvärdiga kuber utförts på olika laboratorier. En undersökning som utfördes av BINAB visade likvärdiga resultat för de tre medverkande laboratoriema när det gällde beläggningsgjutasfalt, medan VTI hade 50% högre värden på asfaltmastix. Vid senare provning på polymermastix var skillnaderna betydligt mindre mellan de olika laboratoriema. Den troligaste orsaken till variationema är skillnader i temperatur vid provningen. Stenmaterial parametrar Stenmaterialprov för bestämning av komdensitet, flisighet, sprödhet, LT-index och krossytegrad har medtagits till de laboratorier som tidigare ansökt om dessa parametrar. Prover som ingått: - Stemnaterial 8-12 mm, för bestämning av komdensitet, flisighet, sprödhet och LT-index - Stenmjöl 0-4 mm, för bestämning av komdensitet - Framtaget analysprov 8-12 mm för krossytegradsbestämning Följande resultat har erhållits: Stenmgtçg'g 8-12 mm Provet består av ett granitiskt stenmaterial 8-12 mm. Laboratoriema har efter neddelning analyserat provet enligt respektive NIBB -metod. Resultaten visar att spridningen mellan olika laboratoriers resultat är mycket liten för alla metoder utom sprödhetstal. En orsak till den stora spridningen hos sprödhetstalet kan vara brister i rengöring av glidstâng och fallvikt på sprödhetsfallhammaren.

18 Auktorisationsverksamheten -91 Av LeifViman 18 Stenmaterial 8-12 mm: Laboratorium Komdensitet Flisighetstal Sprödhetstal LT- Index LT(3) LT(5) Ballast Nord, Sundsvall 2,645 1, Ballast Nord, Umeå 2,642 1, DalaAsfalt 2,646 1, Farstaverken 2,64 1, GK Stockhohn 2,647 1, Kallax Betong & Grus 2,650 1, KVB 2,65 1, Luleå TH 2,640 1, NCC Barkarby 2,641 1, NCC Eskilstuna 2,642 1, NCC Södra Sandby 2,65 1, NCC Växbo 2,642 1, NPL 2,646 1, Nynäs 2,647 1, Skanska Angered 2,645 1, Skanska Bålsta 2,640 1, Skanska Lomma 2,638 1, Skanska Räppe 2,640 1, Skanska Rockneby 2,643 1, VV Arlöv 2,641 1, VV Järfälla 2,643 1, VV Jönköping 2,64 1, VV Ytterby 2,64 1, Sammanställning: Medelvärde 2,64 1, Standardavvikelse 0,004 0,032 3,6 4,0 0,5 Variationskoefficient 0,2 2,5 10,9 4,4 0,5

19 Auktorisationsverksamheten K rinrv Några av de laböratorier som erhöll lägst Sprödhetstal ñck ytterliggare en omgång av samma stenmaterial. Före omkörning har sprödhetsfallhamrarna rengjorts. Resultatet visar att medelvärdet för sprödhetstalet för dessa laboratorier har ökat med 3 enheter. Från NPL har resultat från omprov ej inkommit. Laboratörium Komdensitet Flisighetstal Sprödhetstal Farstaverken 2,64 1, Luleå TH 2,640 1,31 33 NCC Barkarby 2,65 1,33 32 Skanska Bålsta 1,29 30 VV Jönköping 2,64 1,33 37 VV Ytterby 2,638 1,32 32 NPL

20 Auktorisationsverksamheten Av LeifViman Stenij'l 9-4 mm Provet består av granitiskt stenmaterial 0-4 mm. Laboratoriema neddelade själva provet före analys. Resultaten visar att laboratorier som använt lösningsmedel istället för natriumpyrofosfatlösning har fått något högre densitet. Laboratorium Komdensitet, Anm g/cm3 Ballast Väst, Hisings-Kärra 2,627 Ballast Nord, Sundsvall 2,730 Ballast Nord, Umeå 2,642 Ballast Syd, Sölvesborg 2,647 DalaAsfalt 2,633 Farstaverken 2,636 Gatu & Väg 2,627 Fotogen GK Stockholm Luleå Högskola 2,640 Kallax Betong & Grus 2,644 KVB 2,655 Lösningsmedel NCC Växbo 2,636 NCC Eskilstuna 2,647 Lösningsmedel NCC Gävle 2,624 NCC Kärra 2,63 NCC Barkarby 2,651 Metanol NCC S.Sandby 2,63 NKA 2,655 NPL 2,644 NYNÄS 2,647 Skanska Angered 2,664 Skanska Bålsta 2,643 Skanska Kramfors 2,636 Skanska Lomma 2,644 Skanska Rockneby 2,639 Skanska Räppe 2,616 Skanska Ömsköldsvik 2,647 Lösningsmedel VV Arlöv 2,637 VV Flen 2,681 VV Järfälla 2,641 VV Jönköping 2,619 VV Ytterby 2,64 VV Berg 2,64

21 Auktorisationsverksamheten WW Några av laboratoriemas resultat avvek så mycket att ytterliggare prov skickades ut för analys. Här följer några troliga orsaker till avvikelsema: NKA: Ballast Nord, Sundsvall: Skanska Angered: VV Flen: Problem med densiteten på lösningen Problem med densiteten på lösningen Har ännu ej hittat någon förklaring till avvikelsema Problem med tennostaten till vattenbadet Laboratorium Korndensitet, Anm ig/cm3 NKA 2,633 Ballast Nord, Sundsvall 2,641 Skanska Angered 2,677 VV Flen 2,627

22 Auktorisationsverksamheten Av LeifViman Krossytggrad Två olika prov, märkta KYl och KY2, analyserades vid besöken. Detta innebär att alla laboratorier som analyserat t ex KYl har haft exakt samma prov att analysera. Trots att man analyserat exakt samma prov så har stora differenser erhållits. Skillnaderna beror kanske på att det finns två olika synsätt på hur krossytor ska bedömas. Den ena innebär en strikt geologisk uppdelning, alltså bedöma när och hur krossytoma bildats. Det andra synsättet är mer funktionsinriktat, alltså bedöma vilken betydelse krossytans utseende har för det tänkta användningsområdet. Laboratorium Krossytegrad KYl KY2 "Facit" 50/25 26/23 Ballast Nord, Sundsvall 29/6 Ballast Nord, Umeå 28/10 DalaAsfalt 25/17 Farstaverken 18/17 Luleå Högskola 27/25 Kallax Betong & Grus 25/24 Linlab 57/24 NCC Växbo 31/24 NCC Eskilstuna 35/10 NCC Barkarby 42/35 NCC S.Sandby 47/25 NPL 43/8 " 42/22 Skanska Angered 38/22 Skanska Bålsta 27/22 Skanska Kramfors Skanska Lomma 58/25 Skanska Räppe 59/11 " 39/9 " 30/27 VV Arlöv 46/22 VV Järfälla 41/26 VV Jönköping 23/22
