1 Fredrik Martinsson Termiska Energilager - ett nytt forskningsprogram av intresse för er Fredrik Martinsson, programansvarig Termiska Energilager, Geoenergi2019, 5 februari, Bergen

2 Fredrik Martinsson Dagens presentation 1. Vilka nyttor och utmaningar finns med termiska energilager i energisystemet? 2. Varför FoU-programmet Termiska Energilager och fokus på HT-BTES? 3. Varför Energiforsk?

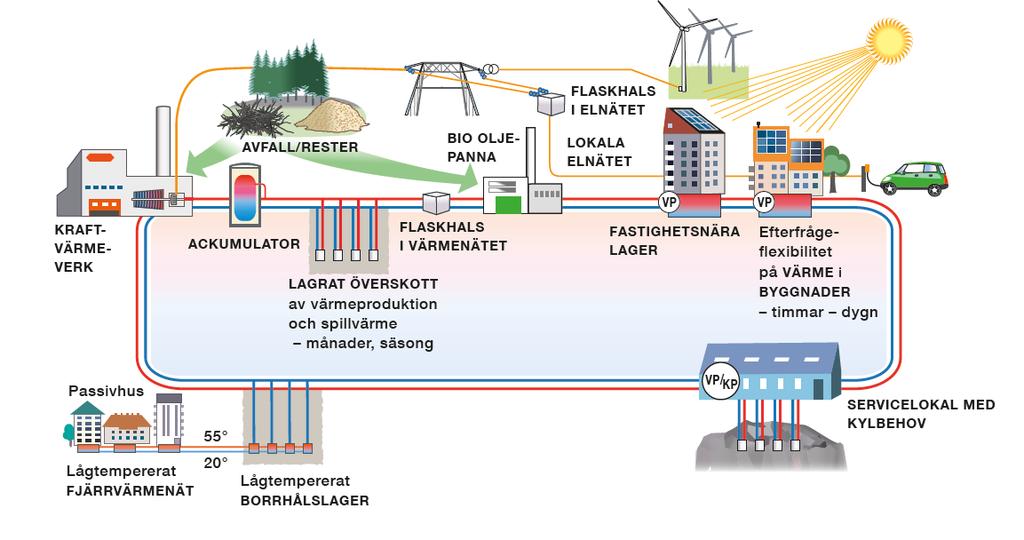

3 üdaglig produktionsoptimering samt backup vid driftstörning üdistribuerade lager kan placeras långt ute i nätet vid flaskhalsar och ladda i säsong eller under natt för att kapa effekt, undvika nätutbyggnad + möjliggöra fler anslutna üersätta investering i pannor och nät+ übättre utnyttjad markanvändning i trånga städer ümöjliggöra kostnadseffektiv integration av lågtempererade nät

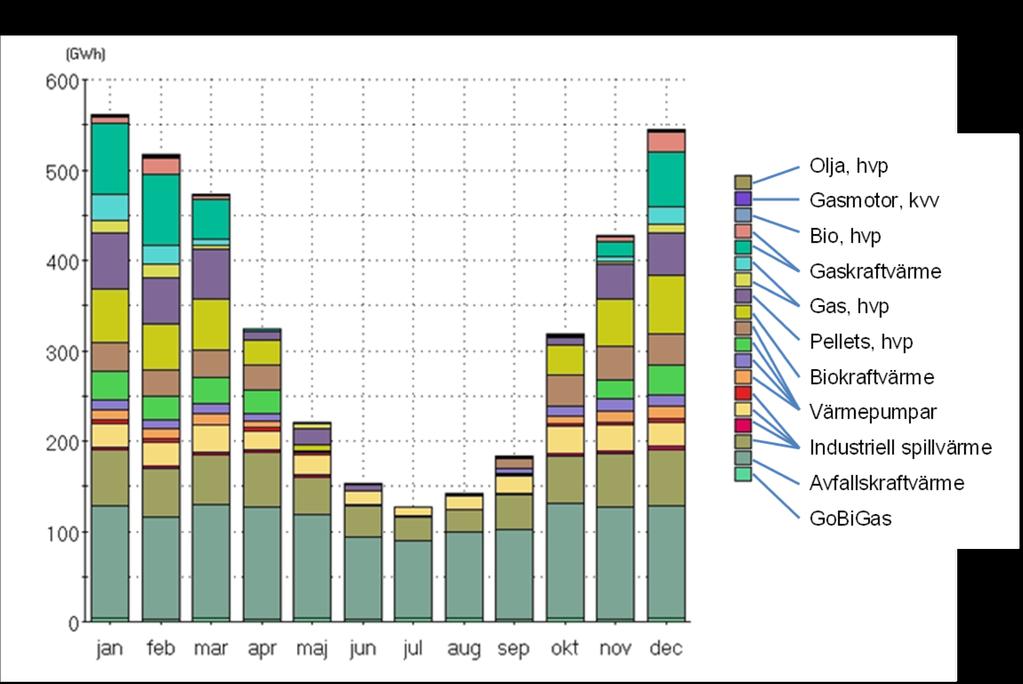

4 Vilka nyttor ger termiska energilager i energisystemet? Dyr produktion Billig produktion üstrategisk, långsiktig resursoptimering è avfall, solvärme, industriell restvärme ersätter dyrare produktion Källa: Håkan Sköldberg, Profu, WP 2.2. ( arbetsmaterial)

5 Vilka nyttor ger termiska energilager i energisystemet? ksek/mwh üca ggr högre investeringskostnad för batterier för att lagra energi givet att det är värme/kyla som behövs 0 Akumulatortank Akvifer Borrhål Bergrum Groplager Källa: Julia Kuylenstierna, RISE/KTH presentation WP 2.1 ( Arbetsmaterial) Trycksatt ackumulatortank Hetvattenlager Li-ion batterier

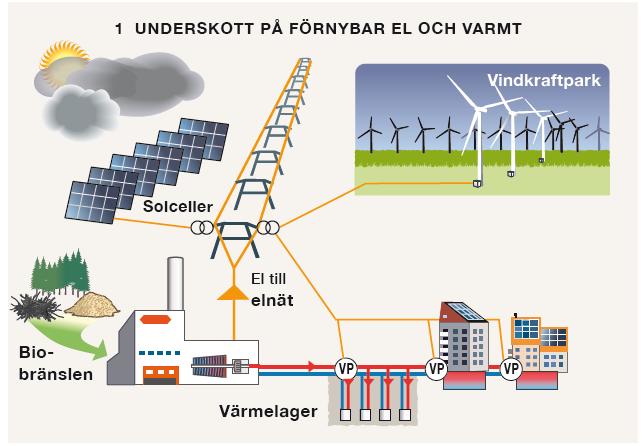

6 Vilka nyttor ger termiska energilager i energisystemet? üelmarknadsoptimering = Termiska batterier OBS! Elskatt 30 öre vid 0 öre kwh el Kapacitetsbrist i elnät

7 Temperatur [ C] vid urladdning Vilka utmaningar har termiska energilager i energisystemet? Akviferlager xtemperaturförluster è effektförlust vid urladdning è 1) lagrad och urladdad värme kan ej ersätta dyrare spets 2) tilläggsinvestering i spets försämrar investeringskalkylen avsevärt 28 8 Borrhålslager Hetvattenlager 90 Groplager Bergrumslager Källa: Julia Kuylenstierna, RISE/KTH presentation WP 2.1 ( arbetsmaterial) Latenta lager Termokemiska lager

8 Fredrik Martinsson Dagens presentation 1. Vilka nyttor och utmaningar finns med termiska energilager i energisystemet? 2. Varför FoU-programmet Termiska Energilager och fokus på HT-BTES? 3. Varför Energiforsk?

9 Fredrik Martinsson Termiska Energilager Övergripande mål minskad investeringsrisk i ny, innovativ lagringsteknik större kunskap om hur, var och när termiska energilager kan utformas och användas, och vilka nyttor sådana lager kan ge. Period: April 2018 December 2020 Budget: 14,7 MSEK varav 7,7 MSEK från Energimyndigheten Uppdragsgivare: 11 fjärrvärmebolag och 5 teknikkonsultbolag

10 Projekt inom Termiska Energilager Fokusområde Projekttitel Organisation/Projektledare Teknik, ekonomi och systemdesign Geoenergi Pilotprojekt WP 2.1 Teknoekonomisk jämförelse mellan olika tekniker för termiska lager i fjärrvärmenät WP 2.2 Värdet av säsongslagring i fjärrvärmesystem WP 2.3 Distribuerade kyllager i fjärrkylanät WP 3.1 Kraftvärmeverk i samspel med borrhålslager WP 3.2 Tryckbärande borrhål för högtemperaturlager WP 3.3 Hybridlösning för borrhålslager < 100 C Demoanläggning - SaltX absorptionsmaskin med integrerat energilager. EnerStore LowTemp (ESLT) RISE/Jenny Holgersson Profu /Håkan Sköldberg KTH/Viktoria Martin KTH /José Acuna Bengt Dahlgren/José Acuna LKAB Wassara/Stefan Swartling SaltX Technologies/Alfa Laval/Christofer Rhén

11 Seminarium om HT-BTES med RockStore

12 Workshop med RockStore

13 Termiska Energilager - Save the date! Seminarium oktober, Stockholm Fredrik Martinsson fredrik.martinsson@energiforsk.se

14 Fredrik Martinsson Dagens presentation 1. Vilka nyttor och utmaningar finns med termiska energilager i energisystemet? 2. Varför FoU-programmet Termiska Energilager och fokus på HT-BTES? 3. Varför Energiforsk?

15 Fredrik Martinsson Vi ser till att rätt frågor blir belysta, av rätt personer, till lägsta möjliga kostnad, Markus Wråke VD på Energiforsk Forskning inom Energiforsk Efterfrågestyrd - vilka kunskapsluckor finns? - vad vill och kan vi göra gemensamt? Ekonomiskt fördelaktig - delade kostnader - uppväxling med andra medel En aktiv kunskapsplattform - erfarenhetsutbyte - ta del av kunskap tidigt

16 Fredrik Martinsson Satsningar inom FoU-området Termiska Energiomvandling FutureHeat fjärrvärme/fjärrkyla Termiska energilager KME - materialteknik SEBRA kraftvärme/produktionsfrågor Askprogrammet Ångturbinbevakning Fosforprogram

17 Tack! Fredrik Martinsson Helena Sellerholm Bertil Wahlund
