SE120-4 A. Precisionsregulator för renrum SRP. Regulator i rostfritt stål med hög precision och lågt läckflöde

Transkript

1 SE120-4 A Precisionsregulator för renrum Regulator i rostfritt stål med hög precision och lågt läckflöde

2 Precisionsregulator för renrum Regulator i rostfritt stål med hög precision och lågt läckflöde Läckflöde under en liter Volym läckflöde 0.5l/min (ANR) eller mindre (sekundärtryck 0.2MPa) Ca. 1/4 av ARP3000 direktstyrd precisionsregulator Korrosionsresistent SUS316 har använts för alla metalldelar i kontakt med medium. Användning IN Tryckmatning av kemikalier Precisionsregulator för renrum Precision Känslighet: 0.3% F.S. Repeterbarhet: 1% F.S. Läckflöde UT Oljefri Delarna sätts samman utan smörjolja. HFC1416 ultraljudsrengöring av alla delar i kontakt med medium. Konsekvent renrumsproduktion Rengörs, monteras, kontrolleras och försluts i dubbelförpackning i klass 10,000 renrumsmiljö. Tillverkningsprocess Ren luft Dimseparator Luktborttagningsfilter Rengasfilter Avfettning Montering N2 blås N2 gas Egenskaper Precisionregulator för renrum Rengasfilter Inspektion Invändig rengöring Förpackning Klass 10,000

3 Precisionsregulator för renrum Beställning R 0 1 Inställbart tryckområde till 0.2 MPa 0.01 till 0.4 MPa Position port för manometer : Standard IN UT Vred Manometerport R: R angivet JIS symbol Symbol M5 01 Anslutning Anslutning M5 x 0.8 Rc 1/8 IN Manometerport UT Manometerportens position indikeras på ovansida av vred. Tillval Beskrivning Modell Material Konsol B21-1-T1 Förnicklat stål Tekniska data Anslutningsportstorlek Medium Provtryck MPa Maximalt arbetstryck MPa Lågtryckstyp Regleringstryck MPa Högtryckstyp Omgivnings- och medietemperatur ( C) Läckflöde l/min (ANR) Not 1) Känslighet Repeterbarhet Metall Delar i kontakt Plast med medium Gummi Annat Miljö vid montering Rengöring av delar Not 1) Vid inställningstryck på 0.2 MPa M5, Rc 1/8 Luft, N2, CO2, Ar till till till eller mindre 0.3% F.S. ±1% F.S. SUS316 Flourplast Fluorgummi Keramik Renrum klass 10,000 HCFC141b ultraljudsrengöring av alla delar i kontakt med medium 1

4 Flöde Medium: Luft 1101-M5 Primärtryck: 0.5 MPa 1111-M5 Primärtryck: 0.7 MPa Flöde l/min (ANR) Flöde l/min (ANR) Primärtryck: 0.5 MPa Primärtryck: 0.7 MPa Flöde l/min (ANR) Flöde l/min (ANR) Tryck Medium: Luft 1101 Primärtryck: 0.7 MPa Sekundärtryck: 0.1 MPa 1111 Primärtryck: 0.7 MPa Sekundärtryck: 0.2 MPa Inställt tryck Inställt tryck Primärtryck MPa Primärtryck MPa 2

5 Precisionsregulator för renrum Konstruktion Stycklista Pos Beskrivning Material Anmärkning Hus Ventilstyrning Distansbricka Huv SUS316L SUS316 PPS PPS Vred PBT Inställningsmutter ZDC Förnicklad Ventilfjäder SUS316 Huvudventil Keramik Ventilsäte PTFE O-ring Fluorgummi Membran Fluorgummi Packning Fluorgummi Tryckinställningsfjäder Stål Tryckinställningsskruv Dimensioner Konsol 72.5 (vid inställning = 75.5) A B IN UT Läckflöde Anslutning C D ø30.5 ø SMC PUSH LOCK 36 Panelmonteringshål Modell 11 1-M Anslutning M5 x 0.8 Rc 1/8 A B C D

6 Säkerhetsföreskrifter Läs alltid innan handhavande Dessa säkerhetsföreskrifter har tillkommit för att förhindra uppkommandet av farliga tillbud och/eller skador på utrustning. Graden av fara indikeras av rubrikerna Beakta, Varning eller Fara. För att tillgodose kravet på full säkerhet, se även ISO4414 Not 1), JIS B 8370 Not 2) och andra säkerhetsstandarder (SS-EN 983) Not 3). Beakta: Oaktsamhet av användaren kan resultera i skada på person och/eller utrustning. Varning: Oaktsamhet av användaren kan resultera i allvarlig personskada. Fara: Under extrema förhållanden finns risk för allvarlig personskada. Not 1) ISO4414: Pneumatic fluid power Rekommendationer för applikationer med kraftöverföring och styrsystem. Not 2) JIS B 8370: Pneumatic system axiom, Japan. Not 3) SS-EN 983: Maskinsäkerhet Säkerhetskrav för fluidsystem och deras komponenter Pneumatik. Varning Ansvaret för lämpligheten av specifika pneumatikkomponenter ligger hos den som konstruerar det pneumatiska systemet eller bestämmer specifikationerna för detsamma. Eftersom komponenterna i denna katalog används i varierande applikationer och omgivningar, måste deras lämplighet för varje specifikt system baseras på tekniska data och/eller tester för att möta Era specifika krav. Endast utbildad personal skall handha pneumatiska utrustningar och maskiner. Tryckluft kan vara farligt om operatören är obekant med tekniken. Montage, handhavande eller reparation skall utföras av utbildad, tränad och erfaren personal. Utför inga serviceåtgärder på maskiner/utrustning eller försök till att demontera komponenter utan att försäkra er om att full säkerhet är bekräftad. 1. Arbete skall endast utföras efter att all utrustning och processtyrningar är låsta i säker position. 2. När komponenter skall demonteras, försäkra er först om pos.1, avskilj därefter tryckmatningen och avlufta allt innestängt tryck i systemet. 3. Innan utrustningen återstartas, försäkra er om att inga okontrollerade rörelser kan förekomma. (Använd mjukstartventil enligt SS-EN983) Kontakta SMC om komponenten skall användas under någon av följande betingelser: 1. Förutsättningar eller miljö som ej överensstämmer med specifikationerna, eller utomhus. 2. Installation i förening med kärnkraft, järnväg, flygnavigation, fordon, medicinsk utrustning, livsmedel, fritidsutrustning, nödstopputrustning, pressutrustning eller säkerhetsutrustning. 3. Applikation som kan tänkas ha negativ effekt på människor, djur eller egendom och därför kräver speciell säkerhetsanalys. 4

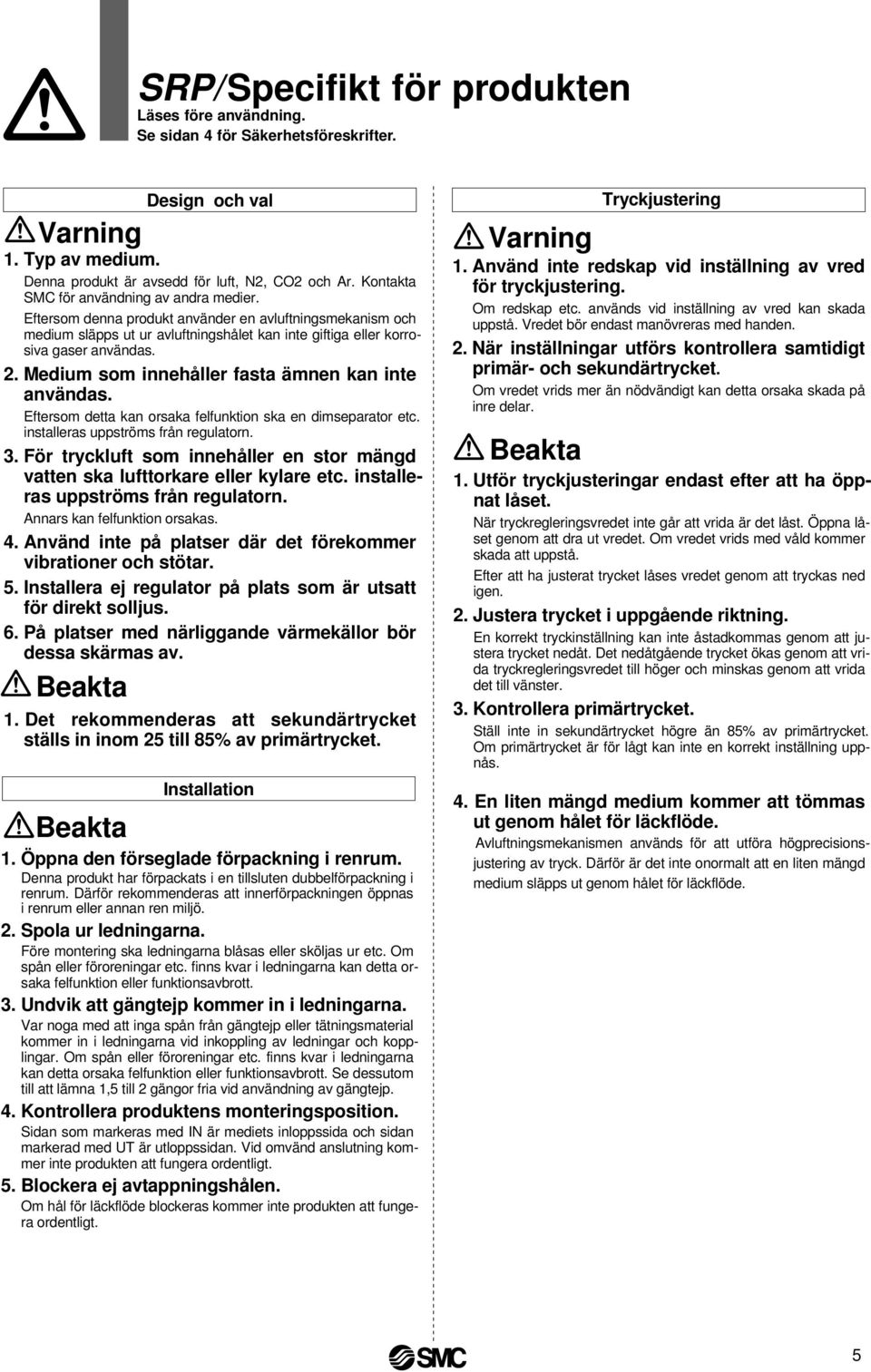

7 / Specifikt för produkten Läses före användning. Se sidan 4 för Säkerhetsföreskrifter. Varning Design och val 1. Typ av medium. Denna produkt är avsedd för luft, N2, CO2 och Ar. Kontakta SMC för användning av andra medier. Eftersom denna produkt använder en avluftningsmekanism och medium släpps ut ur avluftningshålet kan inte giftiga eller korrosiva gaser användas. 2. Medium som innehåller fasta ämnen kan inte användas. Eftersom detta kan orsaka felfunktion ska en dimseparator etc. installeras uppströms från regulatorn. 3. För tryckluft som innehåller en stor mängd vatten ska lufttorkare eller kylare etc. installeras uppströms från regulatorn. Annars kan felfunktion orsakas. 4. Använd inte på platser där det förekommer vibrationer och stötar. 5. Installera ej regulator på plats som är utsatt för direkt solljus. 6. På platser med närliggande värmekällor bör dessa skärmas av. Beakta 1. Det rekommenderas att sekundärtrycket ställs in inom 25 till 85% av primärtrycket. Installation Beakta 1. Öppna den förseglade förpackning i renrum. Denna produkt har förpackats i en tillsluten dubbelförpackning i renrum. Därför rekommenderas att innerförpackningen öppnas i renrum eller annan ren miljö. 2. Spola ur ledningarna. Före montering ska ledningarna blåsas eller sköljas ur etc. Om spån eller föroreningar etc. finns kvar i ledningarna kan detta orsaka felfunktion eller funktionsavbrott. 3. Undvik att gängtejp kommer in i ledningarna. Var noga med att inga spån från gängtejp eller tätningsmaterial kommer in i ledningarna vid inkoppling av ledningar och kopplingar. Om spån eller föroreningar etc. finns kvar i ledningarna kan detta orsaka felfunktion eller funktionsavbrott. Se dessutom till att lämna 1,5 till 2 gängor fria vid användning av gängtejp. 4. Kontrollera produktens monteringsposition. Sidan som markeras med IN är mediets inloppssida och sidan markerad med UT är utloppssidan. Vid omvänd anslutning kommer inte produkten att fungera ordentligt. 5. Blockera ej avtappningshålen. Om hål för läckflöde blockeras kommer inte produkten att fungera ordentligt. Tryckjustering Varning 1. Använd inte redskap vid inställning av vred för tryckjustering. Om redskap etc. används vid inställning av vred kan skada uppstå. Vredet bör endast manövreras med handen. 2. När inställningar utförs kontrollera samtidigt primär- och sekundärtrycket. Om vredet vrids mer än nödvändigt kan detta orsaka skada på inre delar. Beakta 1. Utför tryckjusteringar endast efter att ha öppnat låset. När tryckregleringsvredet inte går att vrida är det låst. Öppna låset genom att dra ut vredet. Om vredet vrids med våld kommer skada att uppstå. Efter att ha justerat trycket låses vredet genom att tryckas ned igen. 2. Justera trycket i uppgående riktning. En korrekt tryckinställning kan inte åstadkommas genom att justera trycket nedåt. Det nedåtgående trycket ökas genom att vrida tryckregleringsvredet till höger och minskas genom att vrida det till vänster. 3. Kontrollera primärtrycket. Ställ inte in sekundärtrycket högre än 85% av primärtrycket. Om primärtrycket är för lågt kan inte en korrekt inställning uppnås. 4. En liten mängd medium kommer att tömmas ut genom hålet för läckflöde. Avluftningsmekanismen används för att utföra högprecisionsjustering av tryck. Därför är det inte onormalt att en liten mängd medium släpps ut genom hålet för läckflöde. 5
