1 LEU500- LP3-2016/2017 Sammanfattning Ur innehållet: Vi rekapitulerar kursens syften Vi repeterar kursens lärandemål Vi granskar utförandet av examination Vi följer upp föregående års kursvärdering Sammanfattning 1

2 Kursens syften är att vara en introduktion till konstruktion av små inbyggda system och att ge en förståelse för hur imperativa styrstrukturer översätts till assembler att ge en förståelse för de svårigheter som uppstår vid programmering av händelsestyrda system med flera indatakällor. Sammanfattning 2

3 1. Programutveckling i C och assemblerspråk Kunna utföra programmering i C och assemblerspråk samt kunna: beskriva och tillämpa modularisering med hjälp av funktioner och subrutiner. beskriva och tillämpa parameteröverföring till och från funktioner. beskriva och tillämpa olika metoder för parameteröverföring till och från subrutiner. beskriva och använda olika kontrollstrukturer. beskriva och använda sammansatta datatyper (fält och poster) och enkla datatyper (naturliga tal, heltal och flyttal). Sammanfattning 3

4 beskriva och tillämpa modularisering med hjälp av funktioner och subrutiner. Funktioners parametrar och returvärden. Lagringsklasser och synlighet. Sammanfattning 4

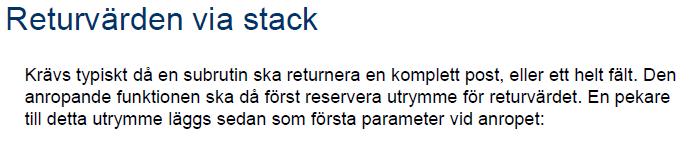

5 beskriva och tillämpa olika metoder för parameteröverföring till och från subrutiner. Sammanfattning 5

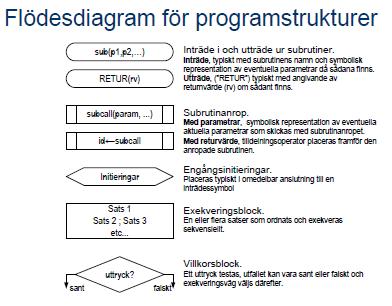

6 beskriva och använda olika kontrollstrukturer. Sammanfattning 6

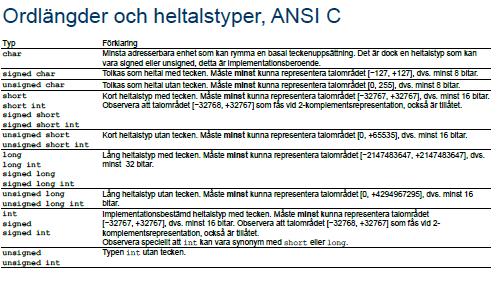

7 beskriva och använda sammansatta datatyper (fält och poster) och enkla datatyper (naturliga tal, heltal och flyttal). Sammanfattning 7

8 2. Programutvecklingteknik Att kunna: beskriva översättningsprocessen, dvs. assemblatorns arbetssätt, preprocessorns användning, separatkompilering och länkning. konstruera, redigera och översätta (kompilera och assemblera) program testa, felsöka och rätta programkod med hjälp av avsedda verktyg. Sammanfattning 8

9 beskriva översättningsprocessen, dvs. assemblatorns arbetssätt, preprocessorns användning, separatkompilering och länkning. Sammanfattning 9

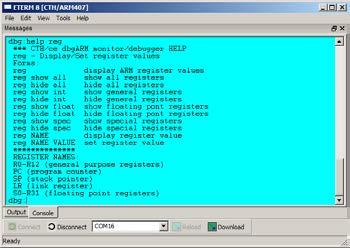

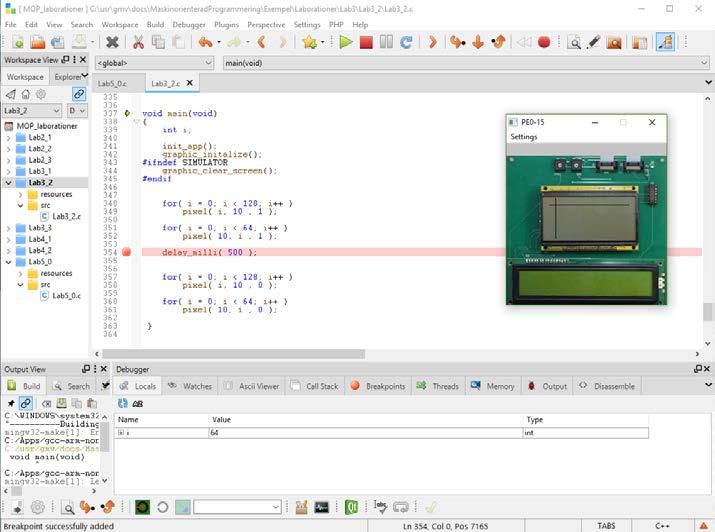

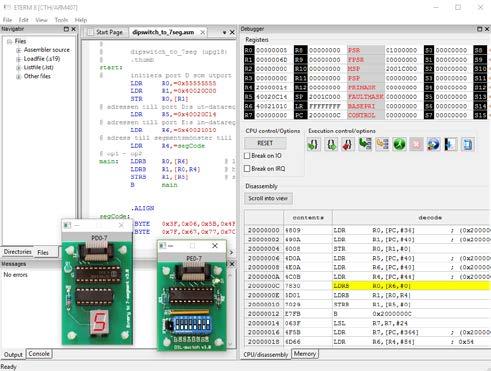

10 konstruera, redigera och översätta (kompilera och assemblera) program testa, felsöka och rätta programkod med hjälp av avsedda verktyg. Dessa lärandemål har vi kontrollerat under laborationer. Sammanfattning 10

11 3. Systemprogrammerarens bild Att kunna: beskriva och tillämpa olika principer för överföring mellan centralenhet och kringenheter så som: ovillkorlig eller villkorlig överföring, statustest och rundfrågning. konstruera program för systemstart och med stöd för avbrottshantering från olika typer av kringenheter. beskriva och exemplifiera olika undantagstyper: interna undantag, avbrott och återstart samt prioritetshantering vid undantag. kunna beskriva metoder och mekanismer som är centrala i systemprogramvara så som pseudoparallell exekvering och hantering av processer. beskriva och använda kretsar för tidmätning. beskriva och använda kretsar för parallell respektive seriell överföring. Sammanfattning 11

12 beskriva och tillämpa olika principer för överföring mellan centralenhet och kringenheter så som: ovillkorlig eller villkorlig överföring, statustest och rundfrågning. Sammanfattning 12

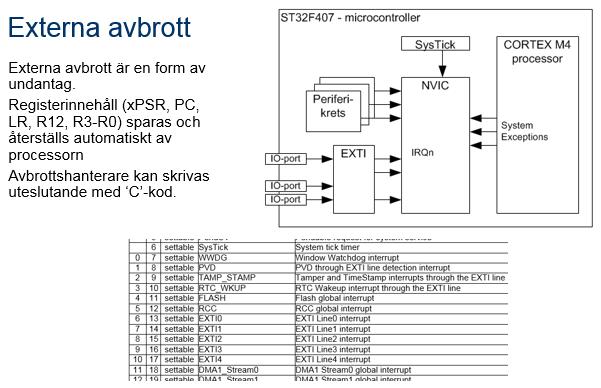

13 konstruera program för systemstart och med stöd för avbrottshantering från olika typer av kringenheter. Sammanfattning 13

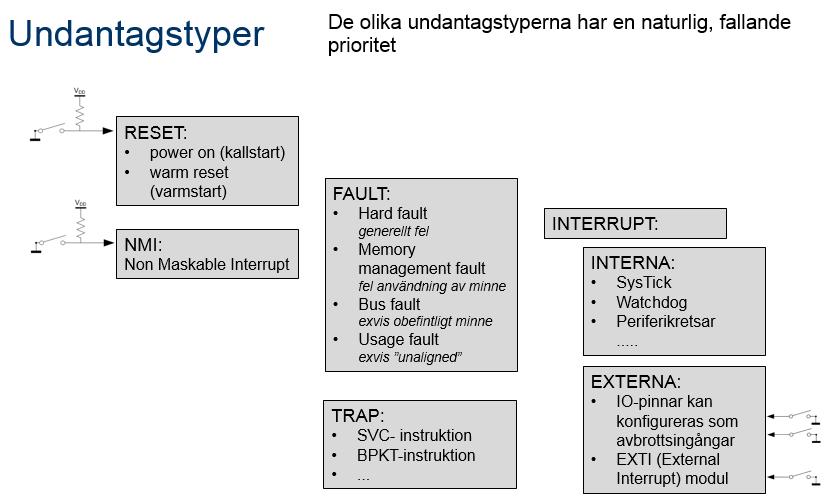

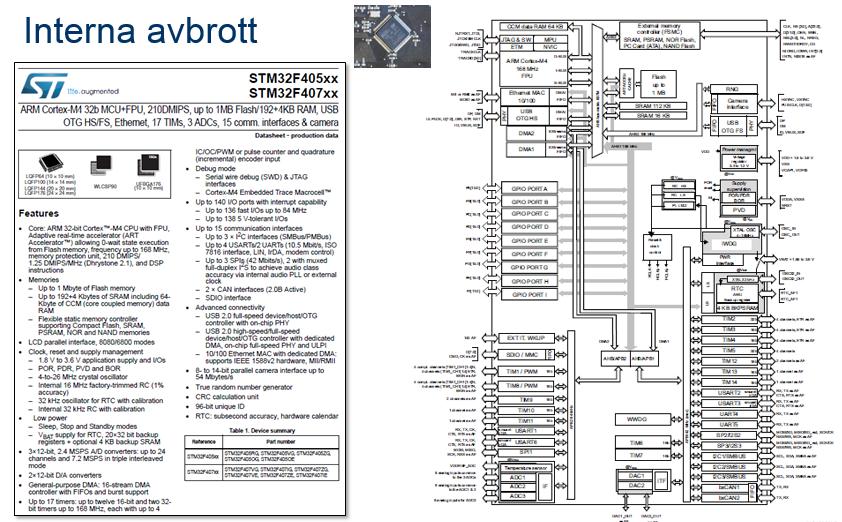

14 beskriva och exemplifiera olika undantagstyper: interna undantag, avbrott och återstart. Sammanfattning 14

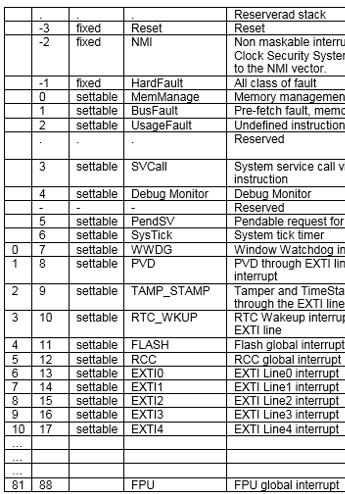

15 beskriva och tillämpa olika metoder för prioritetshantering vid multipla avbrottskällor (mjukvarubaserad och hårdvarubaserad prioritering, avbrottsmaskering, icke-maskerbara avbrott). Sammanfattning 15

16 beskriva och använda kretsar för tidmätning. Sammanfattning 16

17 beskriva och använda kretsar för parallell respektive seriell överföring. Sammanfattning 17

18 Av speciell vikt: maskinorienterad programmering... Läsa/skriva på fasta adresser (portar) Datatyper, storlek (8,16 eller 32 bitar...) Heltalstyper, med eller utan tecken, vad innebär typkonverteringarna? Bitoperationer &,, ^ (AND, OR, XOR) Skiftoperationer <<, >> (vänster, höger) asm volatile( " LDR R0,=0x \n" " LDR R1,=0x40020C00\n" " STR R0,[R1]\n" ) ; void main(void) { unsigned char c; app_init(); while(1){ c = (unsigned char) *(( unsigned char *) 0x40020C11 ); c = (c >> 3) & 7; * ( (unsigned char *) 0x40020C14) = c; } } Sammanfattning 18

19 Kodningskonventioner Program som kräver källtexter både i C och assemblerspråk... Sammanfattning 19

20 Pekare och deras användning, programmeringsuppgifter eller kortare frågor. /* memcpy.c C-library function "memcpy" */ #include <string.h> void *memcpy(void *dst, void *src, size_t size) { char *d, char *s, size_t n; if (size <= 0) return(dst); s = (char *) src; d = (char *) dst; if (s <= d && s + (size - 1) >= d) { /* Overlap, must copy right-to-left */ s += size - 1; d += size - 1; for (n = size; n > 0; n--) *d-- = *s--; }else for (n = size; n > 0; n--) *d++ = *s++; return(dst); } Sammanfattning 20

21 Assemblerprogrammering... # define DATA *( char *) 0x700 # define STATUS *( char *) 0x701 void printerprint( char *s ) { while( *s ) { while( STATUS & 1 ) {} DATA = *s; s++; } } Att översätta enklare C-kod till assemblerspråk, med kompilatorkonventioner. Eller från en annan specifikation, text eller flödesdiagram. printerprint: **** # define DATA *( volatile char *) 0x700 **** # define STATUS *( volatile char *) 0x701 **** void printerprint( char *s ) **** { push {r4, r5, lr} **** while( *s ) ldrb r4, [r0] cmp r4, #0 beq.l2 **** { **** while( STATUS & 1 ) **** {} **** DATA = *s; ldr r5, #0x700 movs r2, #1 ldr r1,=0x701.l4: ldrb r3, [r1] tst r2, r3 bne.l4 strb r4, [r5] **** s++; adds r0, r0, #1 ldrb r4, [r0] cmp r4, #0 bne.l4.l2: **** } **** } pop {r4, r5, pc} Sammanfattning 21

22 Utformning av skriftlig tentamen: Under VT 2106 har nytt laborationssystem börjat användas (MD407) i stället för det äldre systemet (MC12). Detta påverkar tentamina. Tre kategorier uppgifter kommer att förekomma: Kategori A: Enbart MC12 Kategori B: Enbart MD407 Kategori C: Oavsett vilket laborationssystem du använt. Dvs. Ni som gjort laborationer kring MD407 löser uppgifter i kategorier B och C. Övriga kan välja att lösa uppgifter i kategorier A eller B, och C. SKRIV INGET i QuickGuiden, rättelse följer med tentamenstesen. Sammanfattning 22

23 Utformning av skriftlig tentamen för nytt laborationssystem (max 50 poäng): Uppgifter som är direkt relaterade till laborationerna 2-4 utgör poäng Uppgiftstyperna beskrivna som laborationsuppgifter Assemblerprogrammering och kodningskonventioner (5-10 poäng): Typiskt att översätta ett C-program till assemblerkod med rätt kompilatorkonventioner Pekare (5-10 poäng) programmeringsuppgift eller en rad kortare uppgifter av frågekaraktär. i C (10-15 poäng) En mer omfattande programmeringsuppgift och/eller en rad kortare uppgifter av frågekaraktär. Uppgiftstyperna beskrivna under lektioner men man kan lätt bygga sin egen exempelsamling, demonstreras strax... Exempel på programmeringsuppgifter återfinns i åtskilliga äldre tentamina. Uppgifter med frågekaraktär har behandlats på föreläsningar och/eller övningar och återfinns i presentationsmaterialet. Sammanfattning 23

24 Återkoppling, kursenkät (LEU500): Sammanfattning (summary) Studenterna var missnöjda med de förkunskaper som de hadde fått i förgående kurs. Skilnaderna i studentgruppen gjorde att vissa tyckte att det var för mycket repidition i början medans andra tyckte att det gick för snabbt. Studenterna saknade ett väl genomarbetat kursmatrial med en lärobok. (Nu fans det förvisso ett kompendium som pdf) Arbetsbelastningen upplevdes som hög och föreläsningarna låg i osynk i förhållande till laborationerna som upplevdes som för tunga. Kursen kommer dock att omarbetas till nästa år. Lärandemål (learning outcomes) Lärandemålen ansågs rimliga. Genomförande (realization) Föreläsningarna upplevdes ha varierande kvalite och tre föreläsare upplevdes som rörigt. Dock så var det två föreläsare och en övningsledare. Det upplevdes som problematiskt med hemuppgifter som behövde omarabetas vid laborationstilfäälet. Det blev sedan kö för laborationsgodkännande.kurshemsidan upplevdes rom rörig då den låg på flera platformar, flera studenter önskade sig en mer samlad information i pingpong. Dock var informationen relativr väl samanlänkad så det var förmodligen mer en upplevelse av att hoppa mellan olika system. Det framfördes också önskemål om att hålla timeedit och kurshemsida i synk. Önskade förändringar (desired changes) Kursen kommer att omarbetas helt eftersom vi ingör ny lab utrustning till nästa kursomgång.så till nästa omgång blir det yy labbserie, ny kursliteratur med ny arbetsbok. Annan programvarumiljö men ARM miljön fins till alla plattformar.vekoplaneringen ska bli tydligare, där allt material gås igenom veckan innan motsvarande laboration. Repetition i början ska bli tydligt utpekat, så de som inte behöver repidition kan göra något annat. Övrigt (other matters) Vi kommer att arbeta med interfacet mellan denna kurs och den föregående kursen i C-programmering. Observera att texten är kopierad från dokumentdatabasen, vi bortser från språk- och stavfel. Gula markeringar vill jag kommentera. Sammanfattning 24
