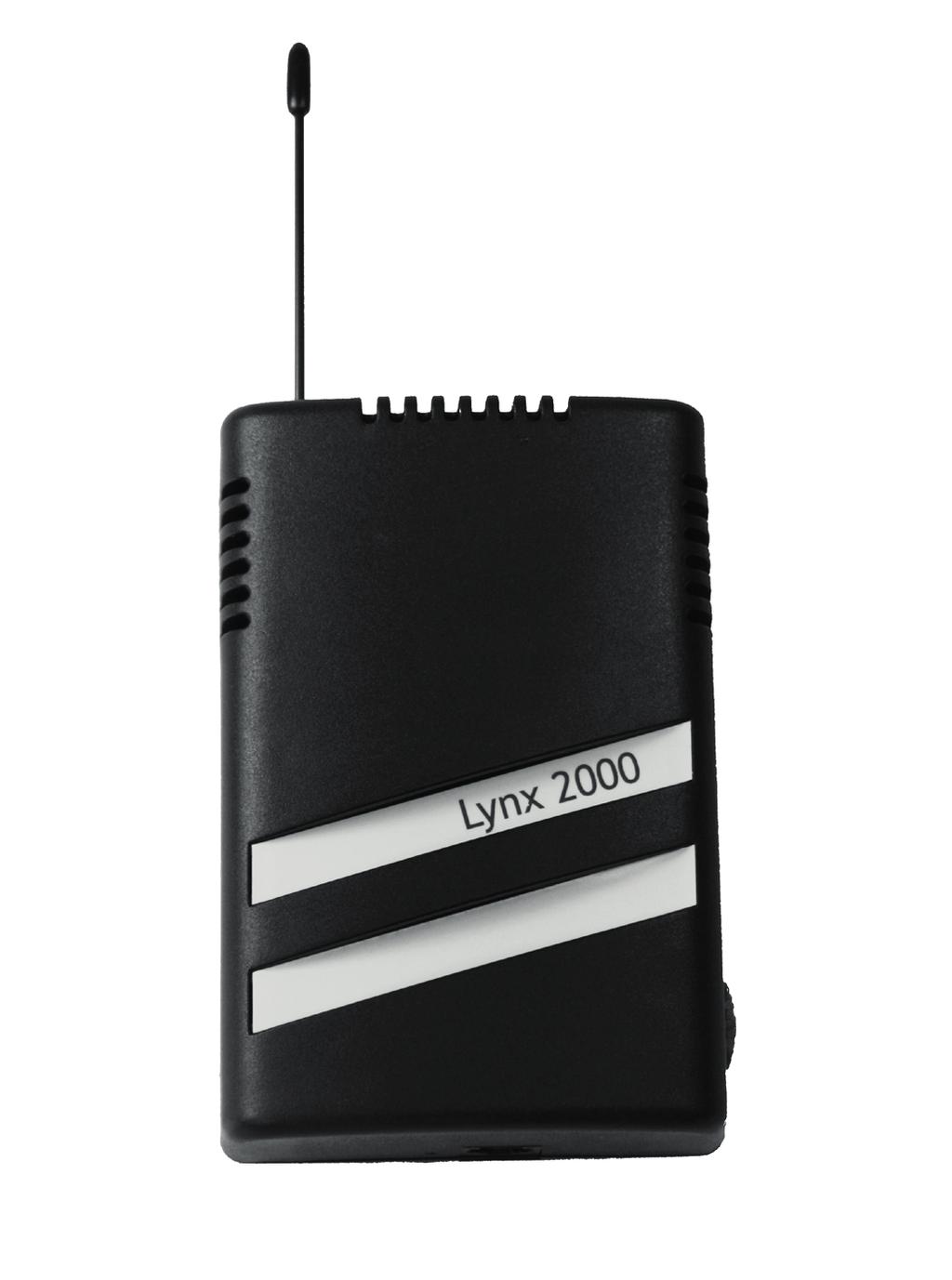

1 Lynx 2000 SVENSKA: Lynx sidan 2 ENGLISH: Lynx page 7 Manual Art.nr:

SVENSKA Montering Monteringen av Lynx 2000 är mycket enkel och tar endast ett par minuter. Anslut mottagaren till ett vägguttag centralt i bostaden.

På sidan av mottagaren finns en 3 läges omkopplare för att reglera ljudstyrkan på ringsignalen. Ställ omkopplaren till önskad ljudnivå.

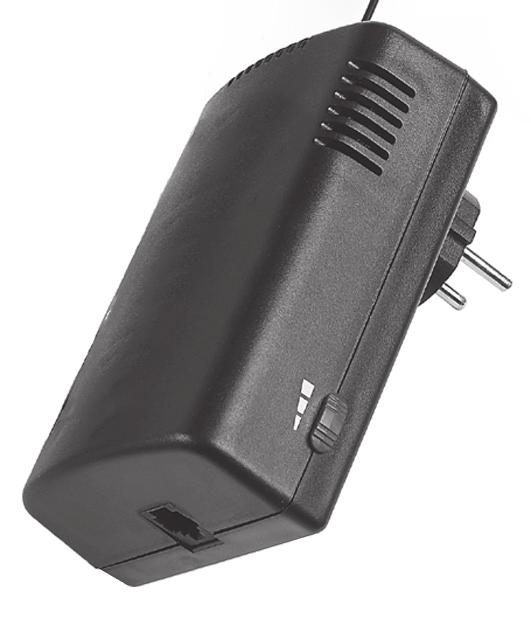

2 SVENSKA Montering Monteringen av Lynx 2000 är mycket enkel och tar endast ett par minuter. Anslut mottagaren till ett vägguttag centralt i bostaden. Kontrollera funktionen genom att aktivera en Lynx-sändare ett par gånger och invänta signalen. Exempel på Lynx-sändare kan vara Lynx Smoke Detector och Lynx Door Transmitter. På sidan av mottagaren finns en 3 läges omkopplare för att reglera ljudstyrkan på ringsignalen. Ställ omkopplaren till önskad ljudnivå. På baksidan finns även en omkopplare för att byta kanal på mottagaren, om exempelvis flera olika system används inom samma område. Notera att om mottagarkanalen ändras, måste även sändarna ställas om till samma kanal. Mer information om att byta radiokanal finns i avsnitt felsökning. Volymreglage 2

3 SVENSKA Batteribackup Enheten har en inbyggd batteribackup vilket gör att den fungerar även om spänningen i vägguttaget försvinner. Batteriet är inte laddat vid leverans varför enheten behöver vara inkopplad i 18 timmar för att backupbatteriet ska bli helt uppladdat. Ett helt uppladdat batteri gör att enheten fungerar i 12 timmar baserat på att den ger ett larm varje halvtimma. Batterivarningssignal Lynx Brandlarm avger en signal om låg batterinivå till Lynx Då avges en ljudsignal som är 1 sekund lång för att uppmärksamma om detta. Andra Lynx-sändare med låg batterinivå kommer varna om detta i samband med att den används, detta genom att Lynx 2000 först avger en batterisignal på 1 sekund och sedan avge ljudet för larmet från sändaren. 3

4 SVENSKA Felsökning Flytta enheten Om apparaten inte fungerar, prova med att flytta mottagaren alternativt sändaren till en annan plats i bostaden. Byta radiokanal Om ni använder enheter som ringklockan eller telefonlarmet som ljuder utan orsak (d.v.s. ingen person vid telefonen eller ingen besökare vid dörren) så kan det bero på att någon annan i närheten också har en radiosändare till telefonen och dörrklockan som sänder på samma radiokanal. Prova då med att ställa om radiokanalen. Byta kanal på mottagare Mottagaren är inställd på kanal 9 vid leverans. Använd en smal skruvmejsel och byt kanal genom att vrida på kanalväljaren ett steg medurs. 4

5 SVENSKA Tekniska data Mottagaren Modulation: Mått (exkl. antenn och väggkontakt): Vikt: Spänning: Effektförbrukning: Logik: Batteribackup: AM 120 x 85 x 45 mm 350 gram 230V AC 2W microcontroller 9V uppladdningsbart batteri Tillbehör Som extra tillbehör finns t.ex. Lynx Brandlarm, Lynx Babyvakt, Lynx Door Transmitter och Lynx Smoke Detector. Frågor rörande EU:s medicintekniska direktiv 93/42/EEC hänvisas till AB Transistor Sweden. 5

6 SVENSKA Skötsel och säkerhet Rengöring och underhåll Dammsug produkten på utsidan med en mjuk borste. Använd en lätt fuktad trasa för att torka av den utvändigt. Använd aldrig rengöringsmedel eller lösningsmedel. Kontrollera då och då att sladdar och inkopplingar är hela. Service Om produkten går sönder måste du lämna den till en auktoriserad tekniker för reparation. Du får aldrig själv öppna produkten, för då upphör garantin att gälla. Vänd dig till din hörcentral eller till återförsäljaren om du får problem med produkten. Avfallshantering Denna produkt innehåller elektrisk eller elektronisk utrustning. Kasta inte produkten i soporna när den är uttjänt. Vänd dig till din hör central eller till återförsäljaren för anvis ning om hur avfallet ska hanteras. Allmänna försiktighetsåtgärder Strålning som innehåller låg energi (t.ex. från inbrottslarm, rumsövervakningssystem, radioutrustning och mobiltelefoner) är ofarliga för produkten. Dessa typer av strålning kan dock i vissa fall påverka ljudkvaliteten eller framkalla störningsljud från produkten. Varning: Externa enheter som kopplas till produkten måste uppfylla tillämpliga krav på säkerhet enligt EN , EN eller EN

7 ENGLISH Assembling The assembling of Lynx 2000 is very simple and will only take a few minutes. Plug the receiver into an outlet in the center of the housing. Check the functionality by activate an Lynx-transmitter a few times and await the signal. Examples of Lynx Transmitter can be Lynx Smoke Detector and Lynx Door Transmitter. On the side of the receiver is a 3-position switch to control the volume of the ringtone. Set the switch at the desired sound level. On the back there is also a switch to change the channel of the receiver, for example when different systems are used in the same area. Note that if the receivers channel is changed, the transmitters must also be switched to the same channel. For more information to change the channel, see the troubleshooting section. Volumecontrol 7

8 ENGLISH Backup battery The unit has a build-in backup battery which allows it to work even if the voltage in the socket disappears. The battery is not charged at delivery so the device needs to be plugged in for 18 hours to fully charge the backup battery. A fully charged battery allows the device to function for 12 hours based on that it gives an alarm every half hour. Battery warning signal Lynx Smoke Detector emits a signal if the battery level is low to Lynx When this happens, an audiosignal of 1 second is emitted. Other Lynx-transmitters with low battery will warn about this when used, this by Lynx 2000 first emitts a battery signal of 1 second and then emitts the alarm signal from the transmitter. 8

9 ENGLISH Troubleshooting Move the unit If the device does not work, try moving the receiver, alternatively the transmitter to another location in housing. Change Channel If you are using devices as the doorbell or the phone alarm and they sound for no reason (ie no person on the phone or no visitors at the door) it may be that someone nearby also uses a radiotransmitter for the phone and doorbell on the same radio channel. Then try changing the channel on your devices. Change the channel on the receiver The receiver is set the channel 9 on delivery. Use a small screwdriver and change the channel by turning the tuning dial one step clockwise. 9

10 ENGLISH Technical data Receiver Modulation: Dimensions (excluding antenna and wall plug) weight: voltage : Power supply: Logic: Battery backup: AM :120 x 85 x 45 mm 350 gram 230V AC 2W microcontroller 9V rechargeable battery Attachments As optional extra attachments are for instance Lynx Smoke Detector, Lynx Baby alarm, Lynx Door Transmitter och Lynx Smoke Detector. Any issues relating to the EU Medical Device Directive 93/42/ EEC should be directed to AB Transistor Sweden. 10

ENGLISH Care and safety Cleaning and maintenance Vacuum the product on the outside with a soft brush. Use a damp cloth to wipe down the outside. Never use detergents or solvents.

11 ENGLISH Care and safety Cleaning and maintenance Vacuum the product on the outside with a soft brush. Use a damp cloth to wipe down the outside. Never use detergents or solvents. Occasionally check that the cables and connections are intact. Service If unit is broken, please return it to an authorized technician. You should never attempt to open the product. If you do so, the warranty will no longer be valid. Contact the place where the equipment was purchased from if there are any problems with the product. Dipsosal This product contains electrical and / or electronic components and must be treated as elec tronic waste. The product must not be disposed of with other household waste but must be delivered to recycling centers or manufacturing site. General precautions Radiation containing low energy (eg from burglar alarms, room surveillance systems, radio equipment, cell phones) are not harmful to the product. These types of radiation may in some cases affect the sound quality or create noise in the device. Warning; External devices connected to the product must meet the applicable requirements for safety according to EN , EN eller EN

12 SVERIGE / SERVICE: AB Transistor Sweden Bergkällavägen Sollentuna Tel: Fax: info@transistor.se NORGE: GN ReSound AS Brynsveien 13 Postboks 132 Sentrum 0102 Oslo Telefon: Telefaks: info@gnresound.no INTERNATIONAL INQUIRIES: AB Transistor Sweden Bergkällavägen 23 SE Sollentuna, Sweden Tel: Fax: info@transistor.se MANUFACTURER: in the sense of EU Medical Device Directive 93/42/EEC: AB Transistor Sweden Bergkällavägen 23 SE Sollentuna, Sweden Service and product-related questions: see contact details for each country or International inquiries Issue 1,
