1 ...WITH A PASSION FOR COFFEE Användarmanual COFFEE QUEEN Royal Din återförsäljare U / SE Rev

2 1. Innehållsförteckning Royal 1. Innehållsförteckning sid Allmänt 3 3. Översikt av komponenterna, front 4 3. Översikt av komponenterna, blandarsystem 5 3. Översikt av komponenterna, kylt vatten 6 3. Översikt av komponenterna, kylt vatten med kolsyra 7 4. Installation och Igångsättning 8-12 Placera maskinen Montera maskinen Anslutning av slangarna kylenhet med kolsyra, (underskåp) Anslutning av kolsyretub, (underskåp) Anslutningar: el kaffemaskin. Anslutningar: vatten Igångsättning av kaffemaskin Ansluta: elkabel för kallvatten Fylla ingrediensbehållarna 5. Drift; Bryggning av kaffe i kopp 13 Bryggning av kaffe i kanna 14 Kallt vatten med eller utan kolsyra Rengöringsprogram Automatisk rengöring av blandarskål. 2 eller 3 16 Automatisk rengöring av In och Utloppsventiler 17 Rotera bryggmekanism utan vatten o ingredienser 18 Automatisk rengöring av bryggmekanism, blandarskål. 19 Rengöring av bryggkammare 19 Demontering av bryggkammare Rengöring varje vecka Demontera blandarsystem 21 Diska delar 21 Återmontera blandarsystem Rengöring och skötsel Demontera byta och rengöra kaffefilter 23 Rengöring utvändigt vid behov 24 Rengöra kondensor - byte av kolsyretub 25 Skötsel, kvarn Koppräknare o Easy access Säkerhetsfunktioner Felmeddelanden Förvaring och transport Installation av myntmekanism Måttskiss Kopplingsschema 31 Garanti och service 2.

3 2. Allmänt. Royal Tack för att ni valt en Coffee Queen Royal Färskbryggsmaskin och som vi hoppas att ni får mycket gläjde av! - Maskinen skall anslutas korrekt för Din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen. - Manualen innehåller viktiga instruktioner för en riktig och säker användning av färskbryggsautomaten. - Bevara alltid manualen inom räckhåll. Vid alla ingrepp i maskinen måste denna göras spänningslös. Allt installationsarbete måste utföras av behörig personal. Coffee Queen Royal Helautomatisk färskbryggsautomat. - Tillagar kaffet kopp för kopp, kanna efter kanna - Inbyggd kvarn för malning av kaffebönor - Filtrerat kylt vatten med eller utan kolsyra - Kannfunktioner med nyckelbrytare - 12 valmöjligheter av dryck - 3 ingrediensbehållare + bönbehållare - Bryggmekanism med kaffefilter - Elektronisk temperaturkontroll - Justerbar kaffestyrka - Belysning av kopp under bryggning - Underskåp med fack och stor sumpbehållare. Fakta: Höjd Bredd Djup Vikt kylt vatten utan kolsyra Vikt kylt vatten med kolsyra Tankvolym Elanslutning Kallvattenanslutning Vattenreningsfilter Kolsyrat vatten Köldmedia Ingrediensbehållare 1795 mm 420 mm 580 mm (+ 38mm) 77kg 83kg 2.4 liter 230V/2200W+170W ½ utvändig gänga kolfilter, medföljer 20 L / timme HFC-134A 1. espresso 1. choklad 1. topping 1. kaffebönor 3.

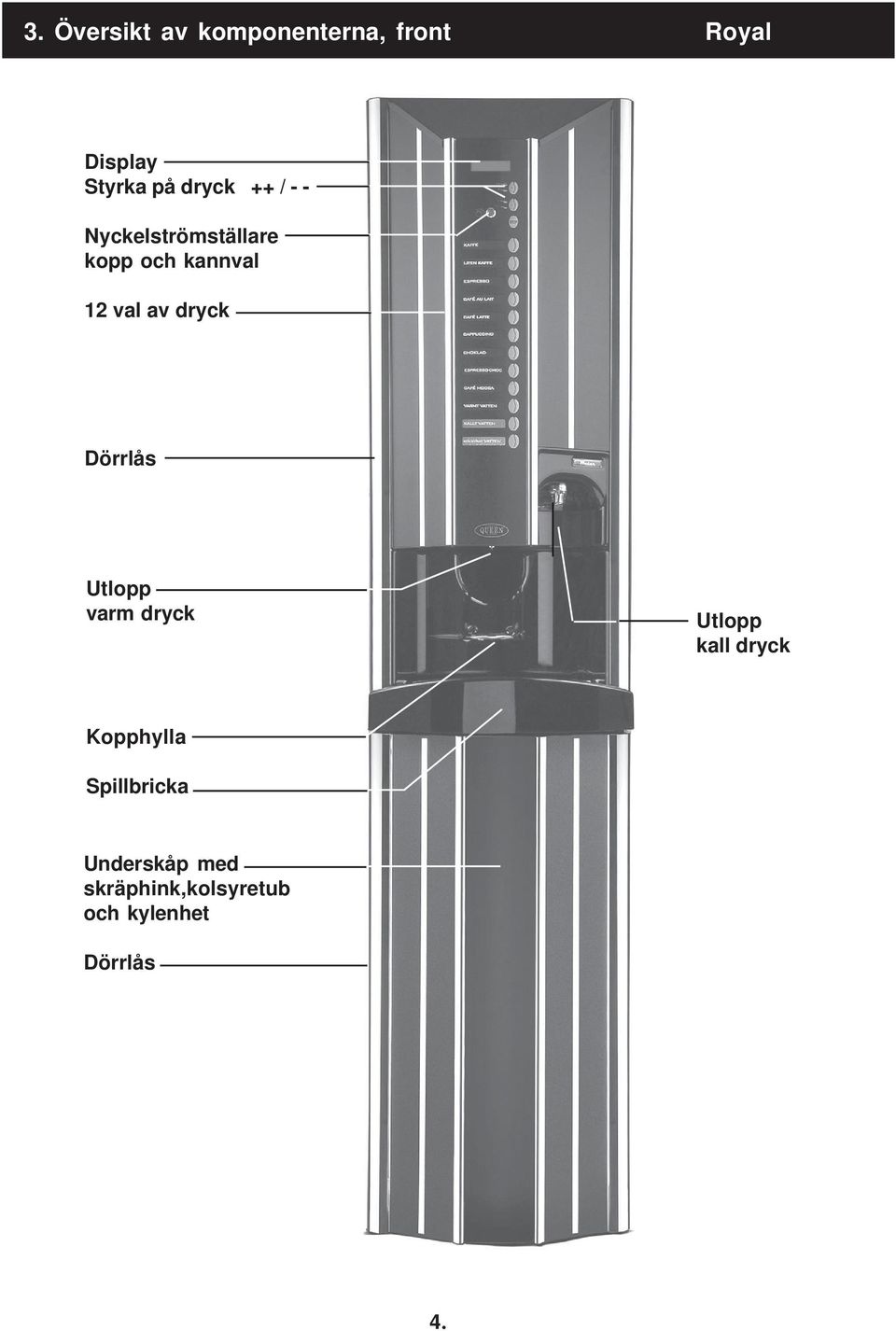

4 3. Översikt av komponenterna, front Royal Display Styrka på dryck ++ / - - Nyckelströmställare kopp och kannval 12 val av dryck Dörrlås Utlopp varm dryck Utlopp kall dryck Kopphylla Spillbricka Underskåp med skräphink,kolsyretub och kylenhet Dörrlås 4.

5 3. Översikt av komponenterna, blandarsystem Royal Koncentrat behållare Koncentratrör Blandarskålar Bryggmekanism Säkringshållare ON/OFFströmbrytare Bönbehållare Utlopp kylt vatten kolsyrat vatten Utlopp varma drycker Skräphink Detalj; Ingrediens; Bredd; Höjd; Volym/liter; Antal/enhet Behållare; bönor ,3 1 Behållare; espresso ,5 1 Behållare; choklad ,5 1 Behållare; topping ,5 1 5.

6 3. Översikt av komponenterna, kylt vatten Royal Skräphink Kyltermostat Fläkt Kylblock Vatten IN Termostat Vatten UT Kondensor Torkare Kompressor 6.

7 3. Översikt av komponenterna, kylt vatten med kolsyra Royal Gasklocka Skräphink Kolsyretub VATTEN IN Tryckstegringspump Kylblock KOLSYRAT VATTEN UT Electronikbox Fläktmotor Kondensor KOLSYRA IN Kompressor VATTEN UT Torkare Magnetventil Termostat 7.

8 4. Installation och igångsättning. Royal 1. Placera maskinen på ett plant och vattentätt underlag. 2. Montera färskbryggsmaskinens överskåp med underskåpet med de medföljande skruvarna M6 x 20. M6 x 20 OBS! Se till att fritt luftflöde finns bakom maskinen. (minimum 10cm). OBS! Endast vid installation utav kylvattenfunktion (Royal). Installation av kylenhet med kolsyra, (underskåp) 3a. Anslut 8mm slangarna 3 st. (A) parallellt mellan över och underskåpet, slang för slang, vänster på vänster osv. (Se bild 1). 3b. Anslut 8mm slangarna, 2 st. gäller för maskin med kallvattenfunktion. (utan kolsyra). A Bild.1. OBS! Anslut inte elkabeln från kallvattenenheten, före maskinen är uppvärmd. cá 10 minuter. A 8.

9 4. Installation och igångsättning. Royal 4. Anslut kolsyretuben till gasklockan och öppna kranen, kontrollera att det fabriksinställda trycket ligger på ca. 3.5bar. Kan justeras bar. Lossa skruvar och demontera vänster sidplåt.(bild 2). Ställ kolsyretuben på plats (bild 3). Lyft in skräphinken. (se bild 4) bild 2. bild 3. bild 4. OBS! Gäller kaffemaskin: kallvattenenhet utan kolsyra Igångsättning kylenhet på kaffe maskin utan kolsyra. I denna maskin finns ej någon tryckstegrings pump. Följ anvisning nr 1, 2, 3b, 5, 6, 7, 8, 9,10, 11, 12, 13, , 17, 18. Ansluta el till överskåpet på maskinen. 5. Anslut stickproppen till ett Jordat väggutag 230V 10A. 9.

10 4. Installation och igångsättning. Royal Ansluta vatten till överskåpet på maskinen. 6. Anslut medföljande slang till kallvattenkran med ½ R- koppling. Kontrollera att inga veck eller skarpa krökar bildas när maskinen skjuts på plats. Vid nydragen vattenledning skall systemet spolas för att få bort kopparspån. Dessa kan annars skada inloppsventilen. 7.. Öppna vattenkranen 8. Slå på ON/OFF strömbrytaren innanför dörren. Nu fylls vattentanken automatiskt med 2.4 liter vatten. Elementet får ej spänning förrän vattnet når nivågivaren. ON/OFF Inställd temperatur är ca 97º Celcius. 9. Stäng dörren. 10. När uppvärmningen av vattnet är klart försvinner texten Låg temp från displayen. (Displaytexten börjar att rulla). Vänligen vänta 11. Stäng av maskinen.. ON / OFF Brytare 10.

11 4. Installation och igångsättning. Royal Igångsättning av Kaffemaskin med inbyggd kylenhet för vatten 12. Anslut nu elkabeln som kommer från underskåpet in i apparatuttaget (B) i överskåpet Se bild 3). B Bild Sätt på maskinen igen: och vänta tills texten i displayen börjar att rulla. ON OBS! Färskbryggsmaskinen måste vara varm före kallvatten kan tas ut. 14. Tag ett glas och Tryck på knappen för kylt vatten tills vatten kommer i ett jämnt flöde och tryckstegrings pumpen som surrar ger ifrån sig ett annat lugnare ljud (kyl-kompressorn är relativt tyst så den ska normalt inte höras mycket) OBS! Om det inte kommer kallvatten. Återstarta maskinen. 15. Tryck på knappen för kolsyrat vatten. så att behållaren fylls upp och tills du får ett jämnt och lugnt flöde av vatten. Efter detta ska tryckstegringspumpen endast ha detta lugnare ljud eller vara helt tyst, 16. Vänta i cá 10 minuter och maskinen är redo att tas i bruk. (Detta för att vattnet ska kylas ned). 11.

12 4. Installation och igångsättning. Royal Vad händer när man trycker på knapparna? Det finns en inlopps ventil och en eller två utloppsventiler som påverkas av knapparna i fronten. När man trycker på knappen på maskinen med kolsyrat vatten öppnar både inloppsventilen och utloppsventilen samtidigt. När man släpper knappen stänger utloppsventilen, men inloppsventilen står öppen ytterliggare 20 sekunder. Detta för att tillgodose karboratorn med vatten. På de maskiner utan kolsyra, öppnar och stänger in och utloppsventilerna samtidigt. FYLLA; behållarna med ingredienser. 17.Fyll behållarna med koncentrat. Ta ut koncentratbehållarna för att inte spilla koncentrat i maskinen) och fyll med ingredienser. 18. Placering av koncentratbehållare Se till att koncentratrören ligger (dikt) an mot kondensfällorna. se (A). COFFEE (A). (A). TOPPING 19. Fylla bönbehållaren med kaffebönor. 1. Lyft av locket och fyll bönbehållaren med färskrostade kaffebönor utan tillsatser. (som smakoljor och socker), 2. Öppna spjället på bönbehållaren. 12.

13 5. Drift. BRYGGNING AV KAFFE I KOPP, mm. Royal Bryggning av kaffe i kopp, mm. 1. Placera en kopp i centrum på kopphyllan Styrkan på drycken är standardinställd. Önskar du öka eller minska den följ stycket nedanför, gå annars vidare till Punkt 3. Starkare dryck; Tryck + eller ++ för 5% eller 10% alternativt Svagare dryck; Tryck - eller -- för 5% eller 10% (Displayen stegar sig upp alternativt ner för varje tryckning). 3. Välj önskad dryck genom att trycka på knappen till höger om varje meny. Displayen visar: Vänligen vänta, samt koppbelysningen tänds. 4. Vänta till koppbelysningen slutat lysa och texten Vänligen vänta har slocknat i displayen innan du tar koppen. 13.

14 5. Drift. (BRYGGNING AV KAFFE I KANNA). Royal Bryggning av kaffe i kanna. 1. Placera en kanna i centrum på gallret i spillbrickan, genom att fälla upp kopphyllan Vrid om nyckeln med kannsymbolen medsols koppars bryggning är förvalt, Ändra antal koppar du vill brygga i din kanna med hjälp av + alternativt - knappen. Valmöjlighet upp till 12 koppars bryggning alternativt ner till 1 kopps bryggning. 4. Tryck på knappen för dryck 1. Vänta till koppbelysningen slutat lysa och meddelande Var god vänta har slocknat i displayen innan du tar ut kannan. Serveringskanna 1, 8L art.nr Bjud på en kanna gott kaffe. Serveringskanna 1,2L art.nr

15 5. Drift. (KALLT VATTEN MED ELLER UTAN KOLSYRA). Royal Excellense Kallt vatten i glas eller flaska. (med eller utan kolsyra). 1. Håll ett glas eller flaska under kallvatten utloppet och tryck på knappen KALLT VATTEN eller KOLSYRAT VATTEN. 15.

16 6. Rengöringsprogram Royal Automatisk rengöring av Blandarskål: 2 eller 3 minst 1 gång per vecka. Om du endast önskar att rengöra blandarskålarna var för sig; Följ dessa rengöringsinstruktioner. Blandarskålar kan lätt rengöras med nyckelbrytaren i kopp (normal) läge. Automatisk rengöring av Blandarskål Nr: Placera en kanna i spillbrickan 2. Vrid kannyckel fram och tillbaka i lugn takt. 3. Tryck på knapp (3) i 6 sekunder. 1. Efter 4 sekunder börjar maskinen att pipa allt snabbare. Efter 6 sekunder börjar Blandarskål nr2 att rengöras under 5 sek. Displayen visar: Rengöring: Mixer 2. Automatisk rengöring av Blandarskål Nr: Placera en kanna i spillbrickan 2. Vrid kannyckel fram och tillbaka i lugn takt. 4. Tryck på knapp (4) i 6 sekunder. 1. Efter 4 sekunder börjar maskinen att pipa allt snabbare. Efter 6 sekunder börjar Blandarskål nr3 att rengöras under 5 sek. Displayen visar: Rengöring: Mixer 3. Med rengöring menas att vatten spolas och vispmotorn roterar. 16.

17 6. Rengöringsprogram Royal Automatisk rengöring av In/Utloppsventiler: In / Utloppsventilerna kan lätt rengöras med nyckelbrytaren i kopp (normal) läge. 1. Placera en kanna i centrum på spillbrickan 2. Vrid kannyckel fram och tillbaka i lugn takt Tryck på knapp för dryck 1 och 2 samtidigt i 6 sekunder. Håll knapparna nedtryckta. 3 Alla In/Utloppsventiler börjar att öppnas och stängas med 2 pulser/sekund under max 10 sek eller så länge man håller knapparna intryckta. Displayen visar: Rengöring Ventiler Tryck på knapp för dryck 2 för att köra en bryggcykel och spola ut överblivet vatten och kalk från rengöringen. Med rengöring menas att ventilerna knackar bort eventuell kalk och andra partiklar som har fastnat i cylindrarna samt att de spolas med vatten. 17.

18 6. Rengöringsprogram Royal Rotera bryggmekanism utan vatten och ingredienser: Bryggmekanismen kan roteras utan vatten och ingredienser med nyckelbrytaren i kopp (normal) läge.används med fördel när bryggmekanismen har varit urmonterad för diskning och skall återmonteras 1. Tryck på + knappen i 6 sekunder 1 2 Efter 4 sekunder börjar maskinen att pipa allt snabbare. Displayen visar: Byt Papper/Roter Tryck E / + 2. Tryck + knappen Displayen visar: Bryggcykel utan vatten 3. Tryck på knappen för dryck 2. Displayen visar: Roterar 3 Bryggmeken roterar ett varv utan vatten och ingredienser och Bryggmeken faller i läge om den har varit urplockad. OBS! Vevstaken skall stå i Klockan 8 läge, Om inte lyft ur igen och upprepa proceduren. Klockan

19 6. Rengöringsprogram Royal Automatisk rengöring av bryggmekanism: Rengöring av bryggmekanismen bör genomföras en gång per vecka. Bryggmekanismen kan lätt rengöras med nyckelbrytaren i kopp (normal) läge. 1 Bild B Vrid kannyckel fram och tillbaka i lugn takt. Bild A. Tryck på knapp för dryck 1 i 6 sekunder. 2. Efter 4 sekunder börjar maskinen att pipa allt snabbare. 3. Efter 6 sekunder visar Displayen: Öppna dörren Fyll diskmedel 4. Lägg i 25gr (en portionspåse) rengöringsmedel (bild A) i bryggmekanismen. Se bild B (Rengöringsmedel tillhanda hålles av din återförsäljare) 5. Displayen visar: Stäng dörren 6. Displayen visar: Tryck för start Placera en kanna i spillbrickan Tryck på knapp för dryck 1 7. Displayen visar: Rengöring Mixer (2...) 8. Displayen visar: Rengöring bryggmek Blötningstid: Maskinen räknar ner från 300 sek. 9. Displayen visar: Bryggcykler Maskinen räknar ner. För att stoppa Rengöringen: Tryck på Stop knappen. Bryggmekanismen går tillbaka i start läge. OBS! När rengöringsmedel är tillsatt får ej proceduren stoppas utan måste köras klart. VIKTIGT! Demontera och rengöra bryggkammaren:. Efter att du utfört den automatiska rengöringen av bryggmekanismen, måste du alltid göra en rengöring av bryggkammaren för att avlägsna rengörings och kafferester! Gör som det beskrivs i punkt Tryck på + knappen i 6 sekunder. 11. Displayen visar: Byt Papper/Roter Tryck E/+knappar. 12. Tryck på knappen för dryck Displayen visar: Förbereder pappers-byte Maskinen roterar i läge. 15. Displayen visar: Byt papper. 16. Öppna dörren, demontera, rengör och återmontera bryggkammaren. Se sid Stäng dörren. Om maskinen inte går 18. Maskinen är redo att tas i bruk. tillbaka i startläge! 19. Ta en kopp kaffe och slå ut den. Omstarta maskinen. 19.

20 6. Rengöringsprogram Royal Automatisk rengöring av bryggmekanism: fortsättning Demontera bryggkammare: Efterspolning/rengöring av bryggkammaren. 4. Återmontera bryggkammare OBS! När bryggkammare återmonteras se till att (B) gummiskrapa, hamnar mellan (A) vipparmar. OBS! Spola rent! För att avlägsna rengörings och kafferester! 20.

21 7. RENGÖRING: RENGÖRING VARJE VECKA Royal DEMONTERA : BLANDARSYSTEMET 1. Lossa utloppsslangen 2. Lossa blandarskålen. (A) och vrid reglage (B) Dra rakt ut (C). motsols. Rengör 5. Rengör med en fuktig duk och torka torrt. (B) (A) (C) Diska dessa delar: 6. Diska dessa delar A. Blandarskål 3. Lossa vispen (D) genom 4. Lossa montageplattan. att dra den rakt ut. Vrid reglaget motsols, (E) tills det stoppar. B. Kondensfälla C. Visp (D) (E) D. Monteringsplatta OBS! KONTROLLERA alla packningar innan återmontering av delar Alla delar måste vara torra innan återmontering. 21.

22 7. RENGÖRING: RENGÖRING VARJE VECKA Royal ÅTERMONTERA : BLANDARSYSTEMET 7. Monteringsplattan sätts tillbaka genom att vrida reglaget (F) medsols. KONTROLLERA alla packningar. pil (G). 8. Vispmotoraxelns plana sida ska stämma överens med vispens markering (H). pil (G). F F (G) F 9. Montera vispen, tryck tills ett lätt klickljud hörs. Följ vispens anvisning, pil (H). Det går bara att montera vispen på ett sätt. 10. Passa in blandarskålen och kondensfällan enligt (J) se bild. 11. Tryck in blandarskål enligt (K) och lås fast med reglage (L). Anslut utloppsslangen (M). (OBS! se till att alla vattenslangar är anslutna och på plats). (J) (H) (J) (K) (J) (L) (M) 22.

23 8. Rengöring och skötsel. RENGÖRING Royal Demontering och rengöring av kaffefilter. Ett verktyg för att demontera kaffefiltret följer med maskinen 1 1. Tryck på + knappen i 6 sekunder. Efter 6 sekunder Displayen visar : Byt Papper/Roter Tryck E /+ 2. Tryck på knapp för dryck 2. Displayen visar: Förbereder pappers-byte Maskinen roterar i läge. 2 Displayen visar: Byt papper Öppna dörren och för in verktyget (A) genom ett av hålen i bryggmekens framkant hela vägen in till bakre delen av cylinderväggen bild 1, för sedan verktyget mot bakre delen av filterinsatsen tills insatsen trycks ut bild 2. Bild 3 97º Celsius.10 minuter 3. Rengör filterinsatsen i 25gr. rengöringsmedel löst i 3dl vatten i max 10 minuter. 3.3 dl vatten Bild 2. Bild 1 (A) 4. Montera tillbaka filtret och stäng dörren, maskinen går då tillbaka till sitt startläge och är klar att använda. 5. Ta en kopp kaffe och slå ut den för att ta bort eventuella rester av rengöringsmedel i filtret. OBS! Efter att filter har varit i kontakt med rengöringsmedlet skall det diskas med diskmedel och sköljas noga under rinnande vatten. Rengöringsmedel: (bryggmekanism) Coffee Queen artikel nr Filter: (bryggmekanism) Coffee Queen artikel nr Verktyg: (demontera filter) Coffee Queen artikel nr

24 8. Rengöring och skötsel. RENGÖRING. Royal Rengöring vid behov. Vid rengöring av bönbehållaren. 1. Stäng spjället till utloppet. 2. Demontera bönbehållaren. Vid utvändig rengöring av maskinen använd en mjuk trasa och flytande rengöringsmedel som inte repar. Använd en mjuk trasa och flytande rengöringsmedel som inte repar. OBS! Se till att bönbehållaren är helt torr innan återmontering Rengöring av kvarnhus. Se servicemanualen 24.

25 8. Skötsel. Rengöra kondensor - Byte av kolsyretub Royal Kallvattenenhetens kondensor: RENGÖRES minst 2 gånger per år. Tätare rengöringsintervaller vid mycket dammig miljö. 1. Öppna dörren 2. Lossa serviceluckans 3. Ta bort serviceluckan på underskåpet skruvar (C) 4. Rengör kondensorn (C) från damm,(mellan kylflänsarna) genom att dammsuga eller använda dig utav tryckluft. Observera att fläkten sitter nära kondensorn så att inte fläktvingar skadas. Byte av kolsyretub: Vid cá 1000 liter uttag av vatten. (Se installation och igångsättning). bild a. bild b. bild c. 25.

26 8. Skötsel, Kvarn. Royal Maljustering: Kvarnen är förinställd från fabrik.gör inte ingrepp i kvarnen. Felaktiga åtgärder kan leda till personskador och funktionsfel. Kvarnen får bara användas till det den är avsedd för d.v.s. mala rostade kaffebönor utan tillsatser som smakoljor och socker. Allt annat bruk anses olämpligt. Tillverkaren kan ej hållas ansvarig för några skador som orsakas av olämpligt, oriktigt eller orimligt användande. Allt installationsarbete måste utföras av behörig personal. Bön behållare Kvarnhus Utlopp, kvarn Spjäll för bönor 26.

27 9. Koppräknare och Easy Access Royal Koppräknare: Maskinen har en inbyggd Koppräknare som är tillgänglig att se och nollställa med nyckelbrytaren i kopp (normal) läge Tryck på - knappen i 6 sekunder Efter 4 sekunder börjar maskinen att pipa allt snabbare. Displayen visar: Totalt xxx koppar 2. Tryck på knappen för dryck 2. Displayen visar: Val 1 gratis xxx koppar 3. Tryck på knappen för dryck 2. Displayen visar: Val 1 mynt xxx koppar 4. Tryck på knappen för dryck Displayen visar: Val 1 xxx koppar i kanna Tryck på + knappen för att komma till Val 2 osv. 6. Tryck på knappen för dryck 3 för att nollställa räknaren. 7. Tryck Stop knappen för att återgå Easy Access: Volym och styrka kan justeras ±15% med nyckelbrytaren i kopp (normal) läge Tryck på + och - knappen samtidigt Efter 4 sekunder börjar maskinen börjar att pipa allt snabbare Displayen visar: Easy access Styrka 1 100% 2. Flytta dig till rätt Knapp/Val som du vill ändra på genom att trycka + eller - knappen 3. Tryck på knappen för dryck 2. Displayen visar: Tex. Volym 4 och Blinkande 100% Ändra med hjälp av + eller - knappen 4. Tryck på knappen för dryck 2.för att acceptera ändringen. Gå ur Easy Access med stop 27.

28 10. Säkerhetsfunktioner. Royal Maskinen är utrustad med följande säkerhetsfunktioner 1. Lägesindikering av Dörr Dörr ej stängd Diplayen visar: Dörr öppen Dörr öppen 2. Ventiler är spärrade då maskinen ej används. 11. Felmeddelanden. Felmeddelanden som användaren oftast kan åtgärda utan hjälp av servicefirma 1. Displayen visar: Blockerat Vatten nivå låg Åtgärd: Kontollera att inkommande vattenkranen är öppen. Stäng av maskinen med huvudbrytaren, vänta 10 sek och slå på igen. Blockerat 2. Displayen är normal men ingen dryck kommer: Möjlig felorsak: Mekaniskt hinder i koncentratbehållarna eller vispcylinder. Åtgärd: Försök att hitta felorsaken,rengör vispsystemet och prova igen. 12. Förvaring / Transport. Långtidsförvaring och transport 1. Slå av strömbrytaren, dra ur kontakten och stäng av vatten kranen. 2. Töm vattentank. 3. Maskinen skall förvaras frostfritt och tömmas helt på vatten vid längre tids förvaring. 28.

29 13. Installation av myntmekanism Installation av myntmekanism för färskbryggsmaskiner Viktigt: Installation av myntmekanism måste utföras av behörig installatör. 1. Montera myntmekanismen och anslut med den medföljande kabeln (A) till displaykortet i dörren. OBS! Maskinen måste vara avstängd, annars kan mynt mek.skadas. (A) Anslutning Kontakt placering Version

30 14. Måttskiss Royal 30.

31 15.Kopplingsschema Royal 31.

32 COFFEE QUEEN Royal Garanti och service 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsätts att rengörings och skötsel instruktioner följts, att skälig aktsamhet iaktagits och att felanmälan gjorts utan dröjsmål, samt att berörd utrustning ej använts i avvaktan på service om risk finns att skada eller brist förvärras. Garantin omfattar inte förbruknings eller förslitnings detaljer, fel på grund av föroreningar, kalk, fel spänning, tryck eller justering av vatten respektive koncentrat mängder. Garantin upphör att gälla om ingrepp eller reparation gjorts av oss ej rekommenderat serviceföretag Vattenanslutningen kan alltid innebära en viss risk för läckage Därför bör maskinen ej lämnas utan tillsyn då den är i funktion och vattentillförseln skall stängas då utrustningen ej används. Utrustningen skall alltid placeras på underlag som tål vatten. FÖR SERVICE Din återförsäljare COFFEE QUEEN AB, Box 960, ARVIKA, besöksadress; Korpralsv 1B, Tel vxl; +46 (0) , Fax; +46 (0) info@coffeequeen.se Art. nr/art. no
