Användarmanual U_SE. Rev Din återförsäljare

Transkript

1 Användarmanual U_SE Din återförsäljare Rev

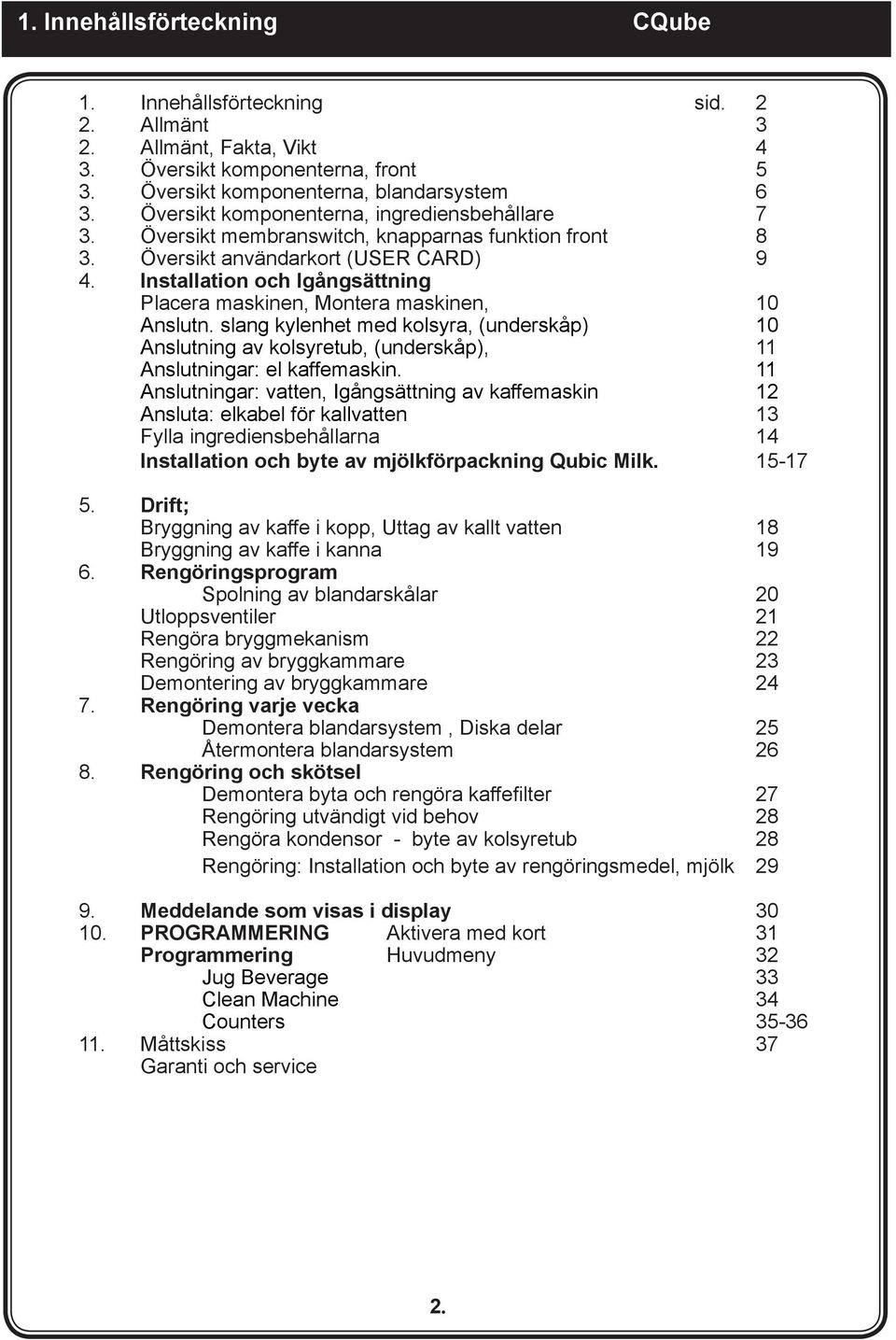

2 1. Innehållsförteckning CQube 1. Innehållsförteckning sid Allmänt 3 2. Allmänt, Fakta, Vikt 4 3. Översikt komponenterna, front 5 3. Översikt komponenterna, blandarsystem 6 3. Översikt komponenterna, ingrediensbehållare 7 3. Översikt membranswitch, knapparnas funktion front 8 3. Översikt användarkort (USER CARD) 9 4. Installation och Igångsättning Placera maskinen, Montera maskinen, 10 Anslutn. slang kylenhet med kolsyra, (underskåp) 10 Anslutning av kolsyretub, (underskåp), 11 Anslutningar: el kaffemaskin. 11 Anslutningar: vatten, Igångsättning av kaffemaskin 12 Ansluta: elkabel för kallvatten 13 Fylla ingrediensbehållarna 14 Installation och byte av mjölkförpackning Qubic Milk Drift; Bryggning av kaffe i kopp, Uttag av kallt vatten 18 Bryggning av kaffe i kanna Rengöringsprogram Spolning av blandarskålar 20 Utloppsventiler 21 Rengöra bryggmekanism 22 Rengöring av bryggkammare 23 Demontering av bryggkammare Rengöring varje vecka Demontera blandarsystem, Diska delar 25 Återmontera blandarsystem Rengöring och skötsel Demontera byta och rengöra kaffefilter 27 Rengöring utvändigt vid behov 28 Rengöra kondensor - byte av kolsyretub 28 Rengöring: Installation och byte av rengöringsmedel, mjölk Meddelande som visas i display PROGRAMMERING Aktivera med kort 31 Programmering Huvudmeny 32 Jug Beverage 33 Clean Machine 34 Counters Måttskiss 37 Garanti och service 2.

3 2. Allmänt. CQube Tack för att ni valt en CQube färskbryggsmaskin och som vi hoppas att ni får mycket gläjde av! - Maskinen skall anslutas korrekt för din egen säkerhets skull. Läs igenom bruksanvisningen innan du använder maskinen. - Manualen innehåller viktiga instruktioner för en riktig och säker användning av färskbryggsautomaten. - Bevara alltid manualen inom räckhåll. Vid alla ingrepp i maskinen måste denna göras spänningslös. Allt installationsarbete måste utföras av behörig personal. Allmänt; Säkerhetsföreskrifter. 1. Apparaten är inte avsedd att användas av personer (inklusive barn) med nedsatt känsel, fysisk eller mental förmåga eller brist på erfarenhet och kunskap, om de inte övervakas eller får instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. 2. Barn bör övervakas så att de inte leker med apparaten. 3. Apparaten skall anslutas till vattenledningsnätet i enlighet med eventuella nationella regler som kan vara tillämpliga. 4. Manualen skall ange högsta och lägsta temperaturer för korrekt drift. 3.

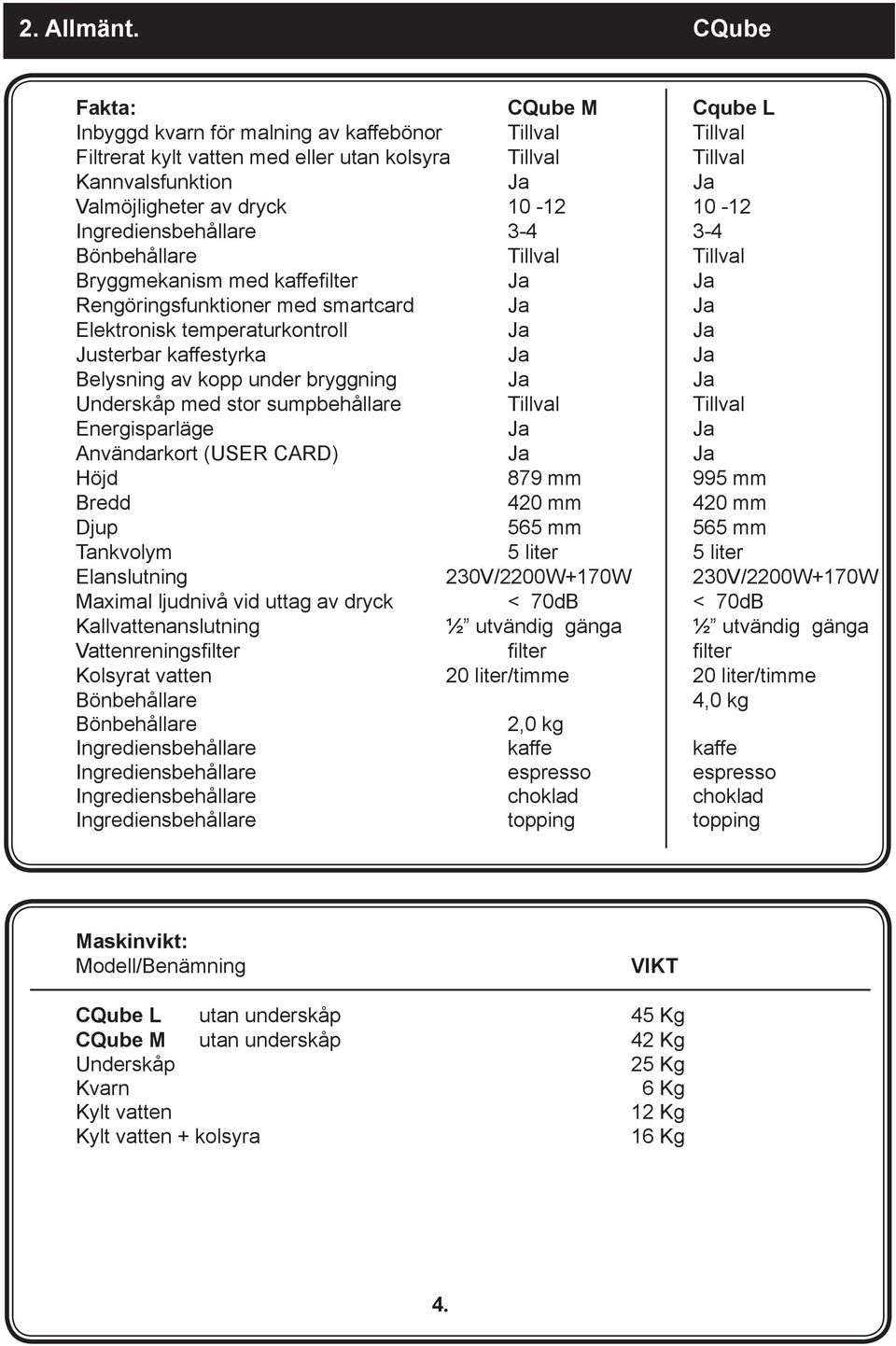

4 2. Allmänt. CQube Fakta: CQube M Cqube L Inbyggd kvarn för malning av kaffebönor Tillval Tillval Filtrerat kylt vatten med eller utan kolsyra Tillval Tillval Kannvalsfunktion Ja Ja Valmöjligheter av dryck Ingrediensbehållare Bönbehållare Tillval Tillval Bryggmekanism med kaffefilter Ja Ja Rengöringsfunktioner med smartcard Ja Ja Elektronisk temperaturkontroll Ja Ja Justerbar kaffestyrka Ja Ja Belysning av kopp under bryggning Ja Ja Underskåp med stor sumpbehållare Tillval Tillval Energisparläge Ja Ja Användarkort (USER CARD) Ja Ja Höjd 879 mm 995 mm Bredd 420 mm 420 mm Djup 565 mm 565 mm Tankvolym 5 liter 5 liter Elanslutning 230V/2200W+170W 230V/2200W+170W Maximal ljudnivå vid uttag av dryck < 70dB < 70dB Kallvattenanslutning ½ utvändig gänga ½ utvändig gänga Vattenreningsfilter filter filter Kolsyrat vatten 20 liter/timme 20 liter/timme Bönbehållare 4,0 kg Bönbehållare 2,0 kg Ingrediensbehållare kaffe kaffe Ingrediensbehållare espresso espresso Ingrediensbehållare choklad choklad Ingrediensbehållare topping topping Maskinvikt: Modell/Benämning VIKT CQube L utan underskåp 45 Kg CQube M utan underskåp 42 Kg Underskåp 25 Kg Kvarn 6 Kg Kylt vatten 12 Kg Kylt vatten + kolsyra 16 Kg 4.

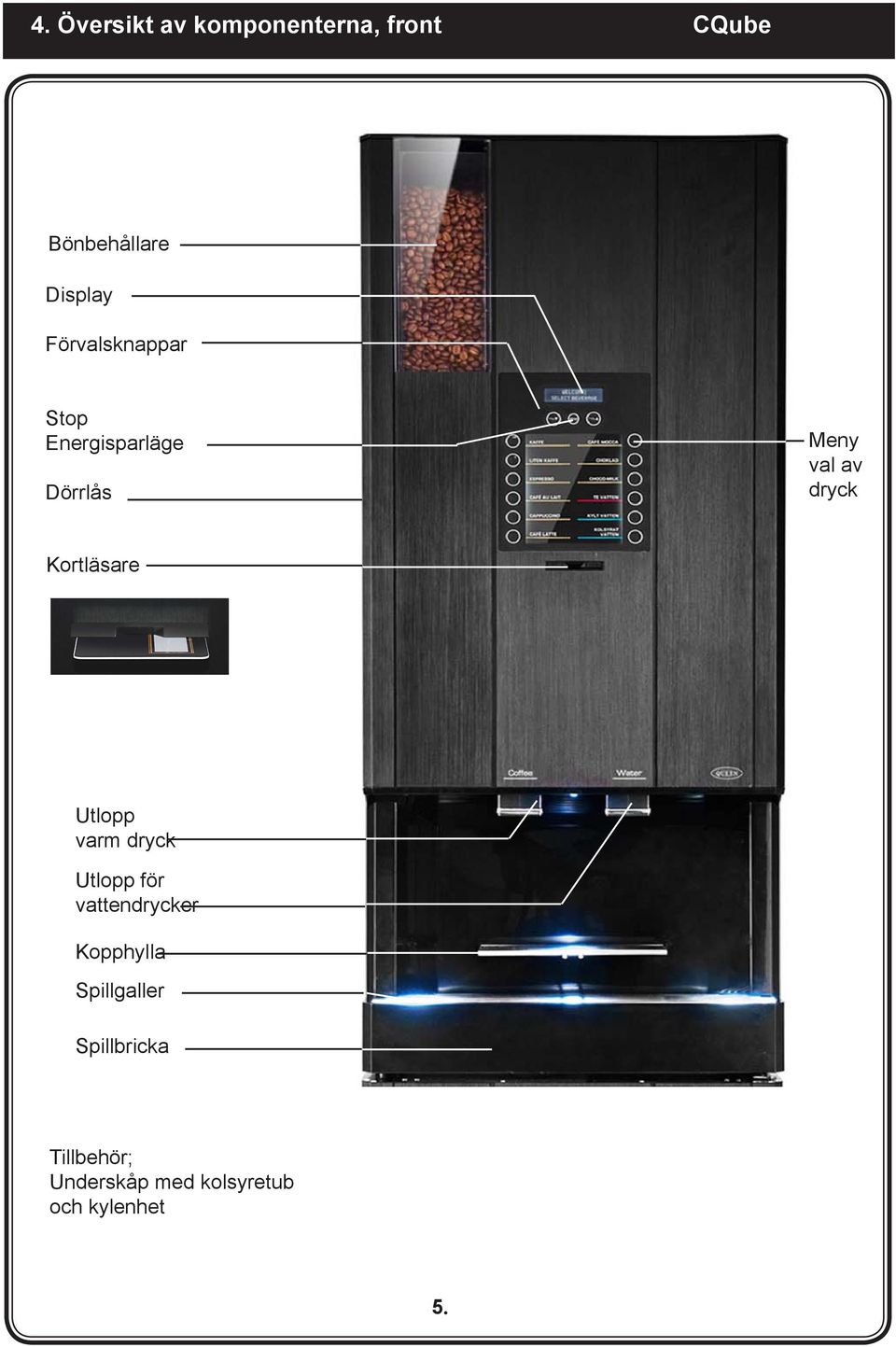

5 4. Översikt av komponenterna, front CQube Bönbehållare Display Förvalsknappar Stop Energisparläge Dörrlås Meny val av dryck Kortläsare Utlopp varm dryck Utlopp för vattendrycker Kopphylla Spillgaller Spillbricka Tillbehör; Underskåp med kolsyretub och kylenhet 5.

6 4. Översikt av komponenterna, blandarsystem CQube Bryggmekanism Bönbehållare Bönspjäll Ingrediens behållare Kvarn Ingrediensrör Kvarnutlopp Blandarskålar ON/OFF brytare Utlopp för kyld dryck Utlopp för varma drycker Sumplåda 6.

7 3. Översikt av komponenterna, ingrediensbehållare. CQube Ingrediensbehållare CQube L Detalj; Ingrediens; Bredd; Höjd; Mängd; Antal/enhet Behållare; bönor ,0 kg 1 Behållare; espresso ,66 kg 1 Behållare; choklad ,66 kg 1 Behållare; topping ,95 kg 1 Detalj; Ingrediens; Bredd; Höjd; Mängd; Antal/enhet Behållare; kaffe ,50 kg 1 Behållare; espresso ,66 kg 1 Behållare; choklad ,66 kg 1 Behållare; topping ,95 kg 1 Ingrediensbehållare CQube M Detalj; Ingrediens; Bredd; Höjd; Mängd; Antal/enhet Behållare; bönor ,0 kg 1 Behållare; espresso ,44 kg 1 Behållare; choklad ,52 kg 1 Behållare; topping ,10 kg 1 Detalj; Ingrediens; Bredd; Höjd; Mängd; Antal/enhet Behållare; kaffe ,00 kg 1 Behållare; espresso ,44 kg 1 Behållare; choklad ,52 kg 1 Behållare; topping ,10 kg 1 7.

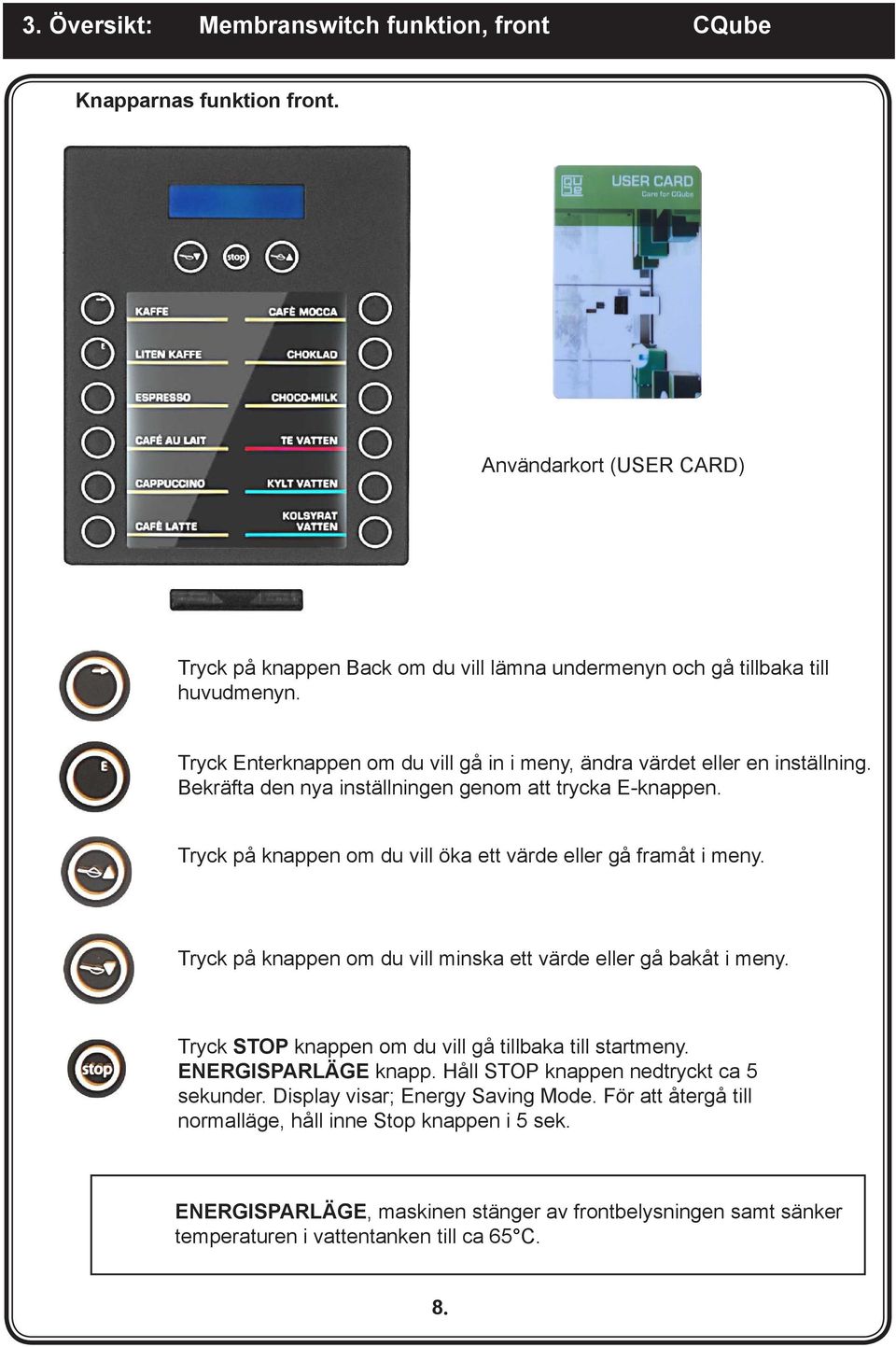

8 3. Översikt: Membranswitch funktion, front CQube 5. Overview of components, function buttons AC12 Knapparnas funktion front. Användarkort (USER CARD) på knappen Back om du vill lämna undermenyn och gå tillbaka till huvudmenyn. Enterknappen om du vill gå in i meny, ändra värdet eller en inställning. Bekräfta den nya inställningen genom att trycka E-knappen. på knappen om du vill öka ett värde eller gå framåt i meny. på knappen om du vill minska ett värde eller gå bakåt i meny. STOP knappen om du vill gå tillbaka till startmeny. ENERGISPARLÄGE knapp. Håll STOP knappen nedtryckt ca 5 sekunder. Display visar; Energy Saving Mode. För att återgå till normalläge, håll inne Stop knappen i 5 sek. ENERGISPARLÄGE, maskinen stänger av frontbelysningen samt sänker temperaturen i vattentanken till ca 65 C. 8.

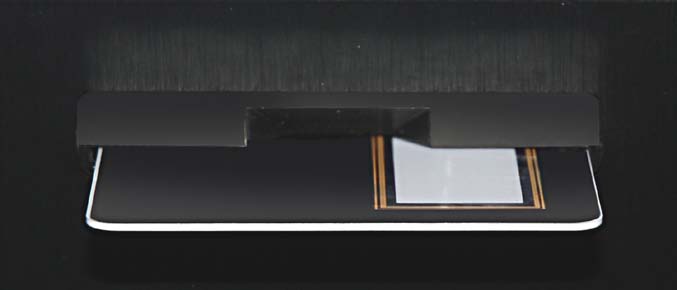

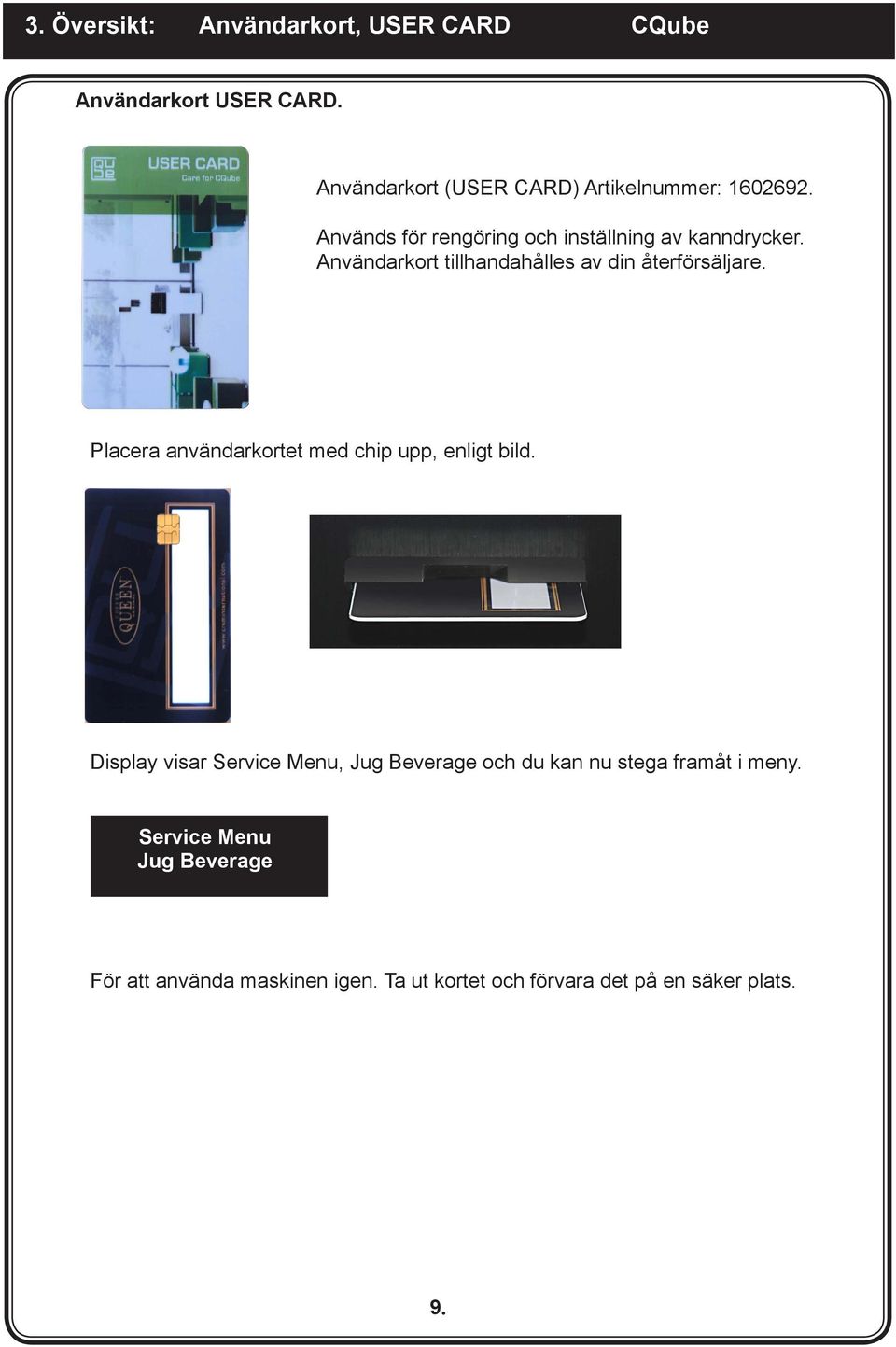

9 3. Översikt: Användarkort, USER CARD CQube 5. Overview of components, function buttons AC12 Användarkort USER CARD. Användarkort (USER CARD) Artikelnummer: Används för rengöring och inställning av kanndrycker. Användarkort tillhandahålles av din återförsäljare. Placera användarkortet med chip upp, enligt bild. Display visar Service Menu, Jug Beverage och du kan nu stega framåt i meny. Service Menu Jug Beverage För att använda maskinen igen. Ta ut kortet och förvara det på en säker plats. 9.

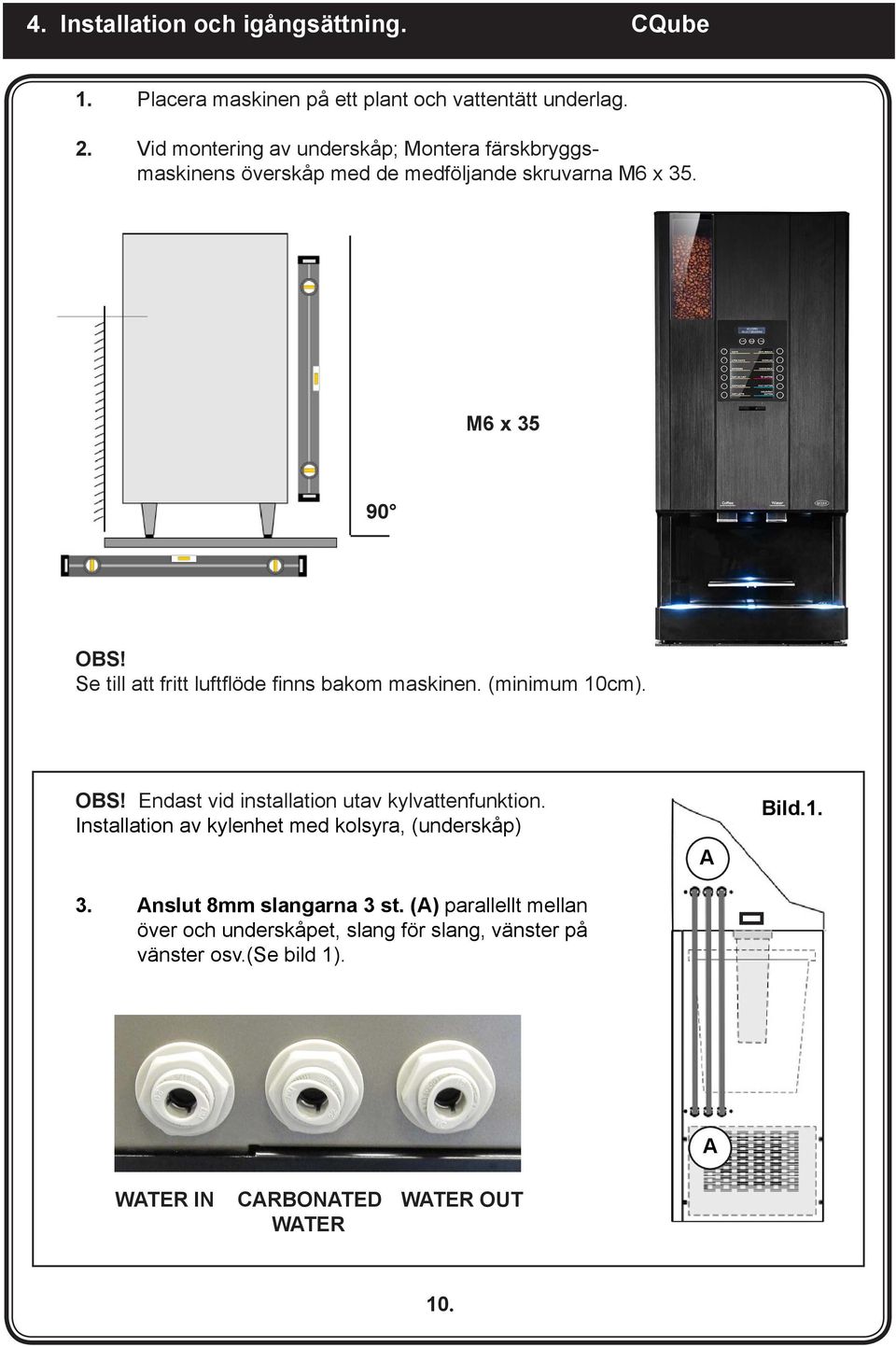

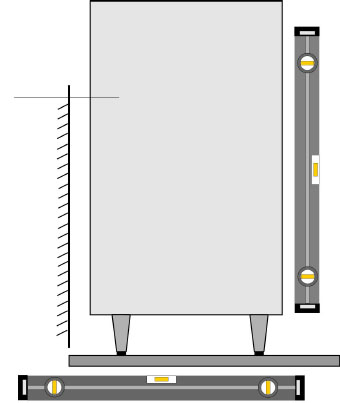

10 4. Installation och igångsättning. CQube 1. Placera maskinen på ett plant och vattentätt underlag. 2. Vid montering av underskåp; Montera färskbryggsmaskinens överskåp med de medföljande skruvarna M6 x 35. M6 x OBS! Se till att fritt luftflöde finns bakom maskinen. (minimum 10cm). OBS! Endast vid installation utav kylvattenfunktion. Installation av kylenhet med kolsyra, (underskåp) 3. Anslut 8mm slangarna 3 st. (A) parallellt mellan över och underskåpet, slang för slang, vänster på vänster osv.(se bild 1). A Bild.1. A WATER IN CARBONATED WATER OUT WATER 10.

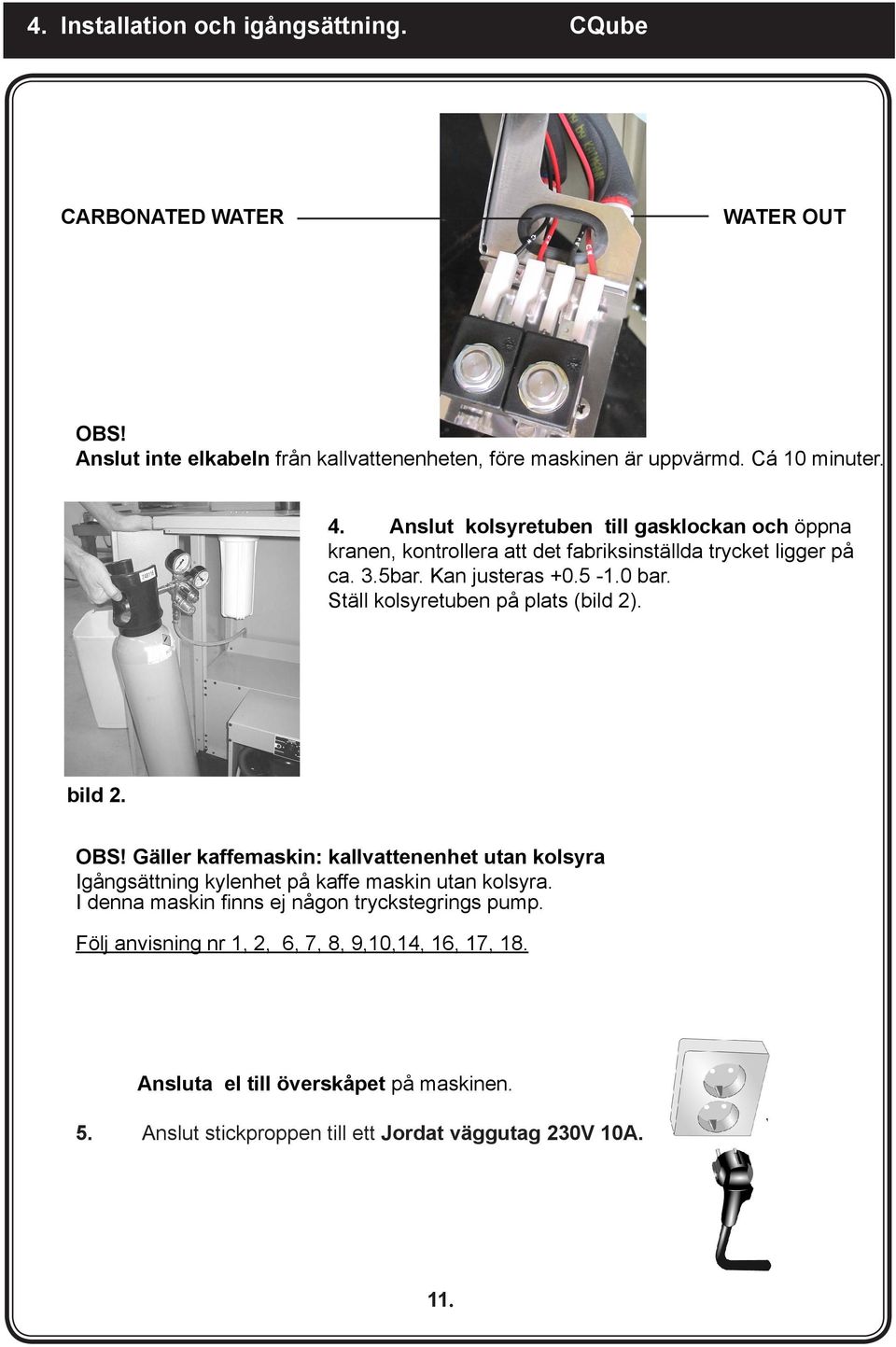

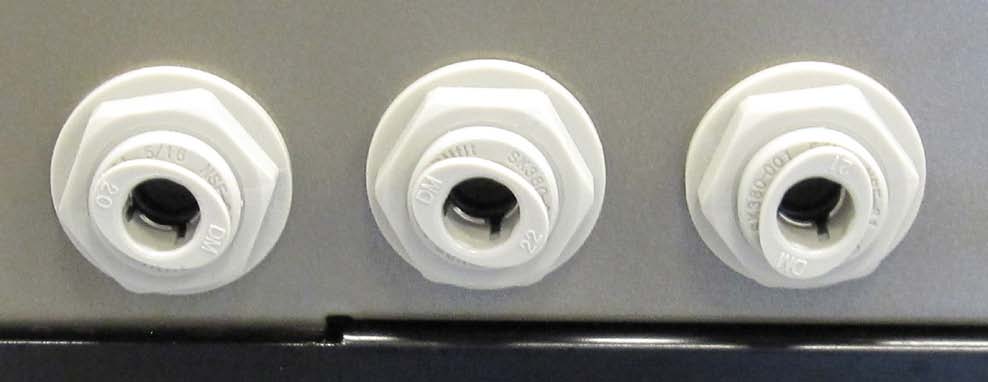

11 4. Installation och igångsättning. CQube CARBONATED WATER WATER OUT OBS! Anslut inte elkabeln från kallvattenenheten, före maskinen är uppvärmd. Cá 10 minuter. 4. Anslut kolsyretuben till gasklockan och öppna kranen, kontrollera att det fabriksinställda trycket ligger på ca. 3.5bar. Kan justeras bar. Ställ kolsyretuben på plats (bild 2). bild 2. OBS! Gäller kaffemaskin: kallvattenenhet utan kolsyra Igångsättning kylenhet på kaffe maskin utan kolsyra. I denna maskin finns ej någon tryckstegrings pump. Följ anvisning nr 1, 2, 6, 7, 8, 9,10,14, 16, 17, 18. Ansluta el till överskåpet på maskinen. 5. Anslut stickproppen till ett Jordat väggutag 230V 10A. 11.

12 4. Installation och igångsättning. CQube Ansluta vatten till överskåpet på maskinen. 6. Anslut medföljande slang till kallvattenkran med ½ R- koppling. Kontrollera att inga veck eller skarpa krökar bildas när maskinen skjuts på plats. Vid nydragen vattenledning skall systemet spolas för att få bort kopparspån. Dessa kan annars skada inloppsventilen. 7. Öppna vattenkranen. 8. Öppna dörren och slå på strömbrytaren. Se bild. ON 9. Stäng dörren 10. Display visar Low Water Level, Press Enter Key E knappen Low Water Level Press Enter Key Nu fylls vattentanken automatiskt med 5 liter vatten. Elementet får ej spänning förrän vattnet når nivågivaren. Inställd temperatur är ca 96º Celcius. 11. När uppvärmningen av vattnet är klart försvinner texten Låg temp från displayen. (Displaytexten börjar att rulla). 12. Stäng av maskinen.. 12.

13 4. Installation och igångsättning. CQube Igångsättning av Kaffemaskin med inbyggd kylenhet för vatten 13. Anslut nu elkabeln som kommer från underskåpet in i apparatuttaget (B) i överskåpet Se bild 3). 14. Sätt på maskinen igen: och vänta tills texten i displayen börjar att rulla. B Bild.3. ON OBS! Färskbryggsmaskinen måste vara varm före kallvatten kan tas ut. 15. Tag ett glas och på knappen för kylt vatten tills vatten kommer i ett jämnt flöde och tryckstegrings pumpen som surrar ger ifrån sig ett annat lugnare ljud (kyl-kompressorn är relativt tyst så den ska normalt inte höras mycket) OBS! Om det inte kommer kallvatten. Starta om maskinen. 16. på knappen för kolsyrat vatten så att behållaren fylls upp och tills du får ett jämnt flöde av vatten. Efter detta ska tryckstegringspumpen endast ha detta lugnare ljud eller vara helt tyst, 17. Vänta i cá 10 minuter och maskinen är redo att tas i bruk. (Detta för att vattnet ska kylas ned). 13.

14 4. Installation och igångsättning. CQube 18. Fylla behållare. Fyll behållarna med ingredienser. Ta ut ingrediensbehållarna för att inte spilla i maskinen och fyll med ingredienser. Fylla bönbehållaren med kaffebönor. Lyft upp locket och fyll bönbehållaren med färskrostade kaffebönor utan tillsatser. (som smakoljor och socker), Öppna spjället (A) på bönbehållaren. A 19. Placering av ingrediensbehållare Se till att ingrediensrören ligger (dikt) an mot kondensfällorna. se (A). A A A 14.

15 4. Installation och igångsättning. Qubic Milk. CQube Installation och byte av mjölkförpackning Qubic Milk. Maskinen får endast utrustas med av Crem International godkänd mjölkförpackning. Mjölkprodukter: Mjölkförpackning säljes separat. Bild 1 Bild 2 Bild 3 Öppna genom att trycka på Bryt resten av perforeringen Placera slangkopplingen i sitt förpackningen. bakåt och ta ut slangen. normala läge och vik tillbaka Öppnas här Bild 1 Bild 2 perforeringen. Bild 3 Bild 4 Bild 5 Bild 6 Placera mjölkförpackningen med slanganslutningen för mjölk ut från maskinen. Bild 4 Se till att slangen är rak och inte har några veck. Bild 5 Öppna pumpen genom att trycka pumpens vänstra del åt vänster. Bild 6 15.

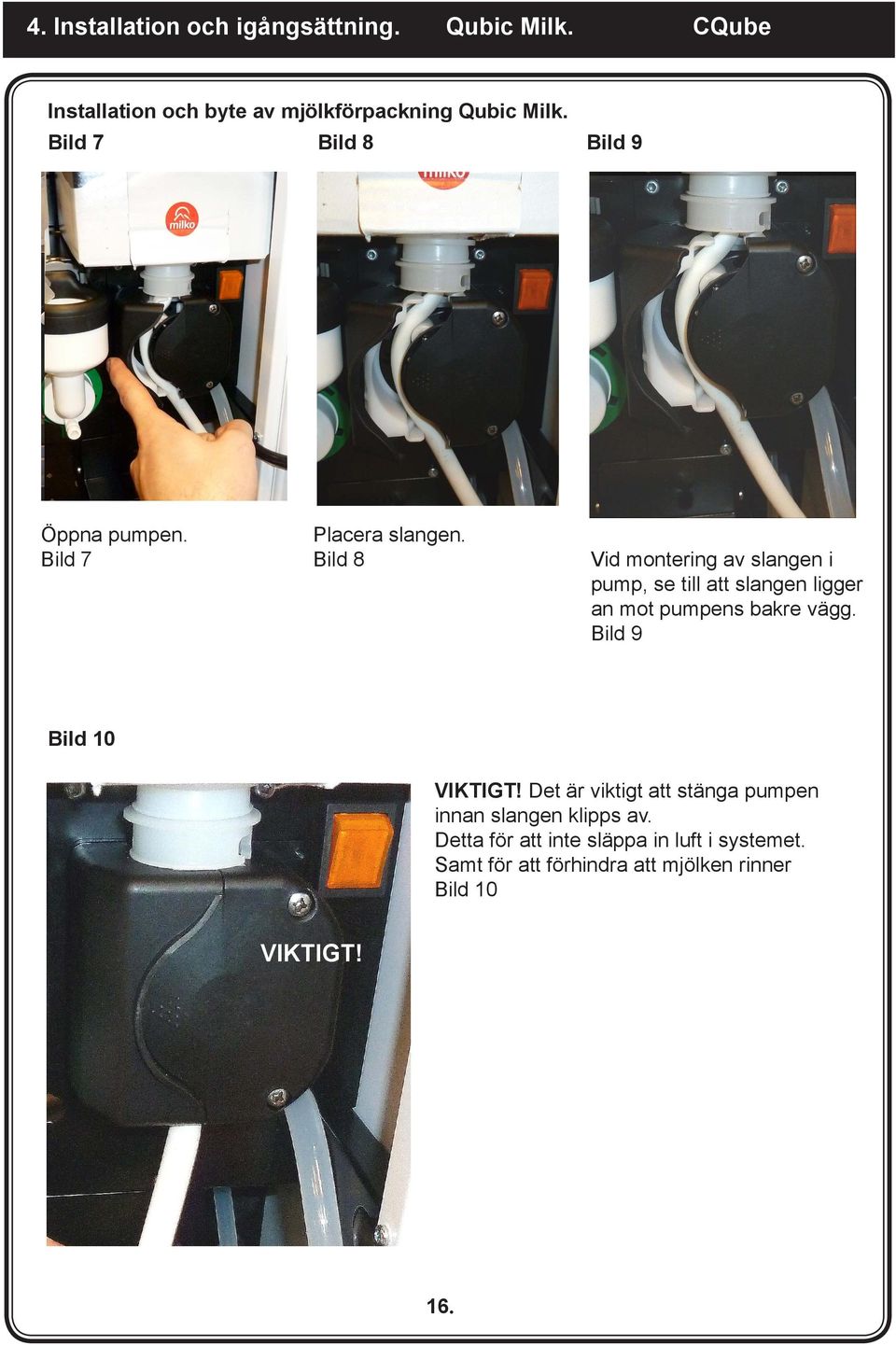

16 4. Installation och igångsättning. Qubic Milk. CQube Installation och byte av mjölkförpackning Qubic Milk. Bild 7 Bild 8 Bild 9 Öppna pumpen. Bild 7 Placera slangen. Bild 8 Vid montering av slangen i pump, se till att slangen ligger an mot pumpens bakre vägg. Bild 9 Bild 10 VIKTIGT! Det är viktigt att stänga pumpen innan slangen klipps av. Detta för att inte släppa in luft i systemet. Samt för att förhindra att mjölken rinner Bild 10 VIKTIGT! 16.

17 4. Installation och igångsättning. Qubic Milk. CQube Installation och byte av mjölkförpackning Qubic Milk. Bild 11 Bild 12 Bild 13 Klipp slangens längd till ca 17,5-18 cm. OBS! Slangen ska klippas rakt. Bild 12 Anslut mjölkförpackningens slang till kopplingen på maskinen. Se Bild 13 Bild 14 OBS! Rikta slangen mot sumplådan. Det sprutar alltid ut lite mjölk när slangen klipps av. Viktigt! Efter en installation och byte av mjölkförpackning ska en dryck med mjölk alltid köras.(ex.vis. latte,cappuccino). 17.

18 5. Drift. Bryggning av kaffe i kopp, CQube Bryggning av kaffe i kopp. 1. Placera en kopp under utloppet för coffee.. 2. Styrkan på drycken är standardinställd. Önskar du öka eller minska den följ stycket nedanför, gå annars vidare till Punkt 3. Starkare dryck; + knapp alternativt Svagare dryck; - knapp 3. Välj dryck kaffe genom att trycka på knappen kaffe på menyn. Displayen visar: Vänligen vänta, och koppbelysningen tänds. 4. Vänta till koppbelysningen slutat lysa och texten Vänligen vänta har slocknat i displayen innan du tar koppen. 5. Drift. Uttag av kallt vatten CQUBE Uttag av kylt vatten (med eller utan kolsyra). 1. Håll ett glas under utloppet och tryck på knappen KALLT VATTEN eller KOLSYRAT VATTEN. 18.

19 5. Drift. Bryggning av kaffe i kanna. CQube Bryggning av kaffe i kanna. A 1. Placera en kanna under utloppet för kaffe genom att fälla upp kopphyllan. 2. Placera användarkortet i kortläsaren (A) 3. Display visar Service Menu, Jug Beverage. 4. Enter-knappen. Service Menu Jug Beverage 5. Ändra antal koppar du vill brygga i din kanna. ( 6 koppars bryggning är förvalt. ) med alternativt knappen. Valmöjlighet upp till 12 koppars bryggning alternativt ner till 1 kopps bryggning. 6. på knapp för kaffe. Vänta till koppbelysningen slutat lysa och meddelande Vänligen vänta har slocknat i displayen innan du tar ut kannan. 7. Ta ut användarkort. OBS! Om inget val görs ta ut användarkortet. För att stoppa tryck STOP knappen. 19.

20 6. Rengöringsprogram; Spolning av blandarskålar CQube Automatisk spolning av blandarskålarna, minst en gång varje dag. A 1. Lyft upp kopphyllan.placera en bägare som rymmer ca 0,5 liter under utloppet för Coffee 2. Placera användarkortet i kortläsaren (A) 3. Stega fram tills display visar Service Menu, Clean Machine. 4. E-knappen. Service Menu Clean Machine 5. Stega fram tills display visar Select Cleaning, Clean Mixer. 6. E-knappen. 7. Maskinen rengör nu blandarskålar under ca 5 sekunder. OBS! Upprepa rengöringsproceduren 2-3 gånger. Select Cleaning Clean Mixer 8. Ta ut användarkort. Med rengöring menas att vatten spolas och vispmotorn roterar. 20.

21 6. Rengöringsprogram; Utloppsventiler CQube Automatisk rengöring av utloppsventiler: A 1. Lyft upp kopphyllan. Placera en bägare under båda utloppen Coffee och Water. 2. Placera användarkortet i kortläsaren (A) 3. Stega fram tills display visar Service Menu, Clean Machine. 4. E-knappen. 5. Stega fram tills display visar Select Cleaning, Clean Valves. 6. E-knappen. 7. Utloppsventiler börjar att öppnas och stängas med 3 pulser/sekund under max 6 sekunder. Upprepa proceduren 2-3 gånger. 8. Ta ut användarkort. Service Menu Clean Machine Select Cleaning Clean Valves Med rengöring menas att ventilerna knackar bort eventuell kalk och andra partiklar som har fastnat i cylindrarna samt att de spolas med vatten. 21.

22 6. Rengöringsprogram; Rengöring bryggmekanism. CQube Automatisk rengöring av bryggmekanism: Rengöring av bryggmekanismen bör genomföras en gång per vecka. A 1. Placera användarkortet i kortläsaren (A) Service Menu Clean Machine 2. Stega fram tills display visar Service Menu, Clean Machine. 3. E-knappen. 4. Stega fram tills display visar Select Cleaning, Clean Brewer. 5. E-knappen. Display visar; Open Door, Fill Detergent. Select Cleaning Clean Brewer 6. Öppna dörren. Display visar; Fill Detergent, Close Door. 7. Lägg i 25gr (en portionspåse) rengöringsmedel (bild A) i bryggmekanismen. Se bild B. (Rengöringsmedel tillhanda hålles av din återförsäljare) 8. Stäng dörren. A B Display visar; Place Jug, Enter To Start. 9. Placera en 1 liters bägare under utloppet för coffee. 10. E-knapp för att starta rengöringen. 22.

23 6. Rengöringsprogram; Rengöring bryggmekanism. CQube Fortsättning: Automatisk rengöring av bryggmekanism: Rengöring av bryggmekanismen bör genomföras en gång per vecka. 11. Display visar; Preparing Brewer, Please Wait. 12. Display visar; Cleaning Brewer, Time Left 300s. Maskinen räknar ner från 300 sekunder. 13. Display visar; Rinsing Brewer, Cycles left 7. Display visar Select Cleaning, Clean Brewer när rengöringen är klar. 14. Ta ut användarkortet OBS! När rengöringsmedel är tillsatt får ej proceduren stoppas utan måste köras klart. VIKTIGT! Efter att du utfört den automatiska rengöringen av bryggmekanismen, bör du göra en rengöring av bryggkammaren för att avlägsna rengörings och kafferester! Demontera och rengöra bryggkammaren. Open Brewer 1. Placera användarkortet i kortläsaren (A) 2. Stega fram tills display visar Service Menu, Clean Machine. 3. E-knappen. 4. Display visar Select Cleaning, Open Brewer. 5. E-knappen. 6. Display visar; Open Brewer. 7. Öppna dörren demontera rengör och återmontera bryggkammaren. se sidan Stäng dörren. 9. E-knappen för att återgå till normalläget. 10. Ta ut användarkortet. 11. Ta en kopp kaffe och slå ut den. Funktionen Open Brewer Kan användas för att rotera bryggmekanismen i rätt läge. OBS! Vevstaken skall stå i Klockan 8 läge, Om inte lyft ur igen och upprepa proceduren. 23. Klockan 8

24 6. Rengöringsprogram; Rengöra bryggmekanism. CQube Automatisk rengöring av bryggmekanism: Rengöring av bryggmekanismen bör genomföras en gång per vecka. Demontera bryggkammare: Efterspolning/rengöring av bryggkammaren OBS! Spola rent! För att avlägsna rengörings och kafferester! Återmontera bryggkammare OBS! När bryggkammare återmonteras se till att (B) gummiskrapa, hamnar mellan (A) vipparmar. 24.

25 7. RENGÖRING: RENGÖRING VARJE VECKA Demontera blandarsystem. 1. Lossa behållare och utloppsslang. se bild Vrid reglage motsols. se bild Lossa blandarskålen genom att dra rakt ut. se bild 3. Bild 1. Bild 2. Bild 3. (C) 4. Lossa vispen genom att gra rakt ut. se bild Lossa montageplattan genom att vrida reglage motsols tills det stoppar. se bild 5. Bild 4. Bild 5. Återmontera blandarsystem. Se nästa sida. 25.

26 7. RENGÖRING: RENGÖRING VARJE VECKA Diska dessa delar. Blandarskål Kondensfälla Montageplatta Visp Rengör med en fuktig duk och torka torrt. Alla delar måste vara torra innan återmontering. Återmontera blandarsystem i omvänd ordning. 6. KONTROLLERA alla packningar innan återmontering. se bild Vispmotoraxelns plana sida ska stämma överens med vispens markering. 8. Montera vispen, tryck tills ett lätt klickljud hörs. Följ vispens anvisning. Det går bara att montera vispen på ett sätt. Bild 6. Bild 7. Bild 8. KONTROLLERA packningar Bild Passa in blandarskålen och kondensfälla. in blandarskålen och lås fast med reglaget. Anslut utloppsslangen. (OBS! se till att alla vattenslangar är anslutna och på plats). 26.

27 8. Rengöring och skötsel. RENGÖRING CQube Demontering och rengöring av kaffefilter. Ett verktyg för att demontera kaffefiltret följer med maskinen A 1. Placera användarkortet i kortläsaren (A) 2. Stega fram tills display visar Service Menu, Clean Machine. 3. E-knappen. 4. Stega fram tills display visar Select Cleaning, Open Brewer. 5. E-knappen. Display visar. Open Brewer. 6. Bryggmekanismen roterar i läge. 7. Öppna dörren. 8. Losa utloppet och för in verktyget (A) genom ett av hålen i bryggmekens framkant hela vägen in till bakre delen av cylinderväggen bild1, för sedan verktyget mot bakre delen av filterinsatsen tills insatsen trycks ut bild Rengör filterinsatsen i 25gr. rengöringsmedel löst i 3dl vatten i max 10 minuter. 97º Celsius.10 minuter Bild. 2 Bild.1.3 dl vatten A 10. Montera tillbaka filtret. Stäng dörren. 11. E-knappen och bryggmekanismen går då tillbaka till normalläge. 12. Ta ut användarkortet. OBS! Ta en kopp kaffe och slå ut den för att ta bort rester av rengöringsmedel i filtret. Efter att filter har varit i kontakt med rengöringsmedlet skall det diskas med diskmedel och sköljas noga under rinnande vatten. Tillhandahålles av din återförsäljare: Rengöringsmedel: för bryggmekanism Artikel nr Filter: till bryggmekanism Artikel nr Verktyg: för att demontera filter Artikel nr

28 8. Rengöring och skötsel. RENGÖRING. CQube Rengöring vid behov. Vid rengöring av bönbehållaren. 1. Stäng spjället till utloppet. 2. Lyft bönbehållaren upp och ut. Vid utvändig rengöring av maskinen använd en mjuk trasa och flytande rengöringsmedel som inte repar. Använd en mjuk trasa och flytande rengöringsmedel som inte repar. OBS! Se till att bönbehållaren är helt torr innan återmontering. Rengöring av kvarn. Rengöring av kvarn skall utföras 1 gång per månad i samband med teknisk service. Utföres i samband med teknisk service. Rengöring av kondensor. Kallvattenenhetens kondensor: RENGÖRES minst 2 gånger per år. Tätare rengöringsintervaller krävs vid mycket dammig miljö. Byte av kolsyretub: Byte av kolsyretub görs vid cá 1000 liter uttag av vatten. (Se installation och igångsättning). 28.

29 8. Rengöring och skötsel. Byte av rengöringsmedel för mjölk. CQube Rengöring: Installation och byte av rengöringsmedel. OBS! Vid installation av rengöringsmedel för mjölk använd alltid av Crem International godkänt rengöringsmedel och som är avsett för maskinen. Maskinen varnar när rengöringsmedel är slut, ca 2 gånger/månad. Rengöringsprogram körs 1 gång/ dygn. (Tar ca 5 min.) Förinställd starttid kl.18.00, kan ändras efter behov. Bild 1 Bild 2 Bild 3 Ta ut sumplådan. Bild 1. Skruva loss rengörings flaskans kapsyl. Stoppa ned maskinens slang för rengöring i flaskan och skruva fast med den maskin monterade kapsylen. Bild 2. Placera rengöringsflaskan i maskinen. Bild 3. OBS! Byte av rengöringsmedel efter 12 rengöringar. Ställ tillbaka sumplådan. Bild 4. DISPLAY visar Milk Clean Byt Flaska Öppna dörren. på knapp 3. DISPLAY visar Milk Clean Flaska utbytt Stäng dörren. Rengöringsmedel: CQUBE MILK SYSTEM CLEANER. Art. nr

30 9. Meddelande som visas i display CQube Meddelande i Display: Display visar: Energisparläge Ej möjlig Temp. låg Vänligen vänta Vatten nivå låg Enter Vatten nivå låg Vänligen vänta Temperatur låg Maskinen befinner sig i Energisparläge. Dryck går ej att välja som kanna. Låg temperatur i vattentanken, maskin värmer (blockerad) Låg vattennivå i vattentanken. Maskinen fyller vatten. Temperatur är låg, går fortfarande att ta dryck. Temperatur låg Blockerad Töm spillbricka Vatten nivå låg Blockerad Error: Vattentillförsel Töm sumplåda Rengör bryggfilter Placera kopp Dryck blockerad Dörr öppen Byt Vattenfilter Temperatur är låg, maskinen är blockerad. Spillbrickan är full i vatten Vattennivån i vattentanken är låg, går ej att ta dryck. Vattnet har inte nått rätt nivå i vattentanken. Kontrollera vattenkranen, starta om maskinen. Sumplådan är full, öppna dörren och töm sumpen. När man stänger dörren trycker man E för att nollställa räknaren. Valbart i huvudprogram. Bryggfiltret är igensatt. Filtret behöver bytas eller rengöras. Om koppsensor är aktiverad visas detta om man ej ställt en kopp på spillbrickan. Knappen är avstängd. Dörren är öppen. Vattenfiltret behöver bytas, tryck på knapp E för att nollställa räknaren. 30.

31 10. PROGRAMMERING CQube Aktivera programmering med användarkortet (USER CARD) 1. Placera användarkortet i kortläsaren (A) 2. Displayen visar: Service Menu, Jug Beverage Service Menu Jug Beverage Funktionsknappar programmering på knappen om du vill lämna undermenyn och gå tillbaka till huvudmenyn. Enterknappen om du vill gå in i meny, ändra värdet eller en inställning. Ändra ett värde genom att trycka på knappen eller knappen. Bekräfta den nya inställningen genom att trycka E-knapp. på denna knappen om du vill öka värdet på dryck eller gå framåt i (undermeny) meny. på denna knappen om du vill minska värdet på dryck eller gå bakåt i (undermeny) meny. STOP knappen om du vill gå tillbaka till startmeny. ENERGISPARLÄGE knapp. Håll STOP knappen nedtryckt ca 5 sekunder. Display visar; Energy Saving Mode. För att återgå till normalläge, håll inne Stop knappen i 5 sek. ENERGISPARLÄGE, maskinen stänger av frontbelysningen samt sänker temperaturen i vattentanken till ca 65 C. 31.

32 10. PROGRAMMERING HUVUDMENY CQube PROGRAMMERING OCH INSTÄLLNINGAR. Display visar Service Menu Jug Beverage knappen Display visar Service Menu Clean Machine knappen Display visar Service Menu Counters 32.

33 10. PROGRAMMERING Jug Beverage CQube Ändra Jug Beverage, Jug Setup Placera kortet i kortläsaren. Display visar Jug Beverage Service Menu Jug Beverage knappen Jug Beverage Välj antal koppar som ska bryggas i kanna Cups 1-12 Välj dryck. Gå framåt i menyn Om inget val görs ta ut användarkort för att gå tillbaka till normalläget. För att stoppa, tryck STOP knappen. 33.

34 10. PROGRAMMERING Clean Machine CQube Ändra Beverage Setup Clean Machine Placera kortet i kortläsaren. Display visar Jug Beverage Stega fram tills Display visar Clean Machine Service Menu Clean Machine knappen Öppna dörren Select Cleaning Clean Brewer Startar bryggmeksrengöring Följ anvisningarna i display. knappen Select Cleaning Clean Mixer Rengör mixerskålarna knappen Select Cleaning Clean Valves Startar knackning av utloppsventiler knappen Select Cleaning Open Brewer Öppnar bryggmekanismen. Se anvisningar i display 34.

35 10. PROGRAMMERING Counters CQube Se antalet gjorda rengöringar eller nollställa räkneverk: Ändra Counters, Beverage Placera kortet i kortläsaren. Display visar Jug Beverage Stega fram tills Display visar Counters Service Menu Counters knappen Counters Beverages Beverage counter Per beverage Drink 1 Served xxx För att gå framåt i menyn Drink 2 Served xxx Beverage counter Total Served Total Beverages Served xxx För att gå framåt i menyn För att gå framåt i menyn Beverage counters Clear counters Hold Enter to Clear counters Håll ned Enter i 3 sekunder för att nollställa räkneverket Counters cleaned press ESCAPE För att gå tillbaka i menyn, 35.

36 10. PROGRAMMERING Counters CQube Fortsättning; Se antalet gjorda rengöringar eller nollställa räkneverk; Counters, Cleaning Counter Stega fram tills Display visar Counters Service Menu Counters knappen Counters Cleaning counter Clean Counter Brewer 000 För att gå framåt i menyn Clean Counter Total 000 För att gå bakåt i menyn. knappen Counters Water Filter Water Filter Reset Filter För att gå framåt i menyn Reset? NO/YES Months Left 6 Standard = 6 månader Water Filter Interval 6 Water Filter Interval 1-12 För att gå bakåt i menyn. 36.

37 11. Måttskiss. CQube Model CQube M CQube L A 879 mm 995 mm B 420 mm 420 mm C 565 mm 565 mm 37.

38 Garanti och service 2 års garanti på delar. Gäller för bristfälligheter i konstruktion, material eller tillverkning. För att garantin skall gälla förutsätts att rengörings och skötsel instruktioner följts, att skälig aktsamhet iaktagits och att felanmälan gjorts utan dröjsmål, samt att berörd utrustning ej använts i avvaktan på service om risk finns att skada eller brist förvärras. Garantin omfattar inte förbruknings eller förslitnings detaljer, fel på grund av föroreningar, kalk, fel spänning, tryck eller justering av vatten respektive koncentrat mängder. Garantin upphör att gälla om ingrepp eller reparation gjorts av oss ej rekommenderat serviceföretag Vattenanslutningen kan alltid innebära en viss risk för läckage Därför bör maskinen ej lämnas utan tillsyn då den är i funktion och vattentillförseln skall stängas då utrustningen ej används. Utrustningen skall alltid placeras på underlag som tål vatten. FÖR SERVICE Vänligen kontakta din återförsäljare Din återförsäljare CREM International AB Box 10, Viksgränd 2, SE Åmotfors, Sweden Tel: +46 (0) , Fax: +46 (0) info.se@creminternational.com Art. nr/art. no
