1 Oracle S Kompakt och miljöanpassad armatur

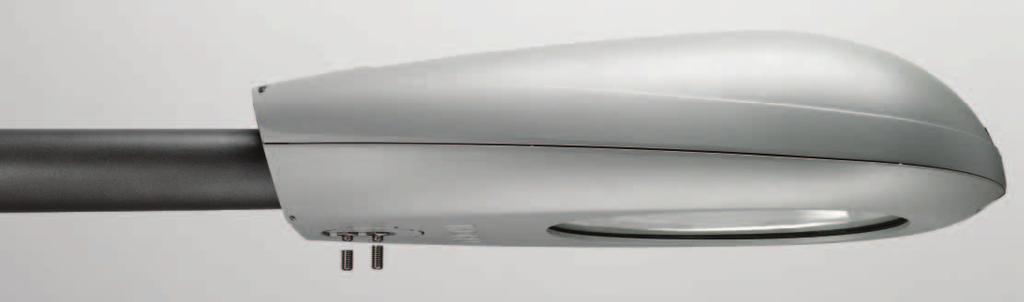

2 Oracle S Armatur med hög verkningsgrad och brett användningsområde Men i dagens värld med vårt ansvar för framtida generationer måste vi ta större hänsyn till miljöfaktorer och inse att behovet av en långsiktigt hållbar modell är lika viktigt som att ändra våra vanor. Vad är det som påverkar det sätt som vi väljer nu? Nya vanor, nya standarder, nya lösningar Snabb utveckling, inte revolution. Många förbättringar görs kontinuerligt, och utvecklingen drivs på av nya material och nya konstruktioner Integration av ljuskälla, driftdon och system för fjärrstyrning/ övervakning Oracle S är en armatur i aluminium med funktioner för övervakning och ljusreglering. Dess form har influerats av den befintliga Oracle-serien och av insikten och förståelsen av behovet att ge samhällen förnybar och energibesparande belysning på ett mjukt och kontrollerat sätt. Resultatet är en produkt som håller länge och samtidigt är kompakt, mångsidig och ekonomisk att använda. Med HST-, HIT- eller CPO-TWljuskällor på upp till 150 W kan Oracle S ge en belysning som uppfyller de strängaste kraven. På Thorn är vi väl medvetna om vårt ansvar, och med PECprogrammet har vi introducerat en heltäckande filosofi som förstärker vår metodik inom konstruktion och införande av belysningssystem. PEC grundar sig på principen att prestanda, effektivitet och komfort bestämmer belysningens visuella effektivitet. Prestanda: För bästa visuella effektivitet Effektivitet: Energisnål, minskar CO 2 -utsläppen och ger en belysning som är enkel och effektiv att installera, använda och underhålla Komfort: Ger nöjda och stimulerade människor Dessa viktiga egenskaper beskrivs i den här broschyren. 2

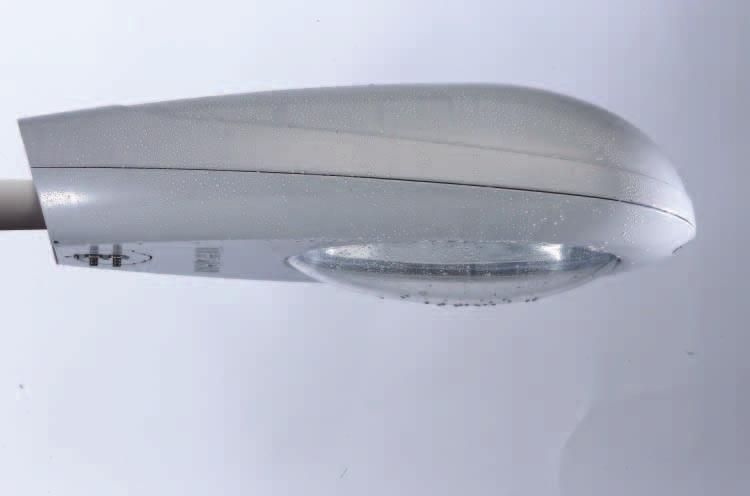

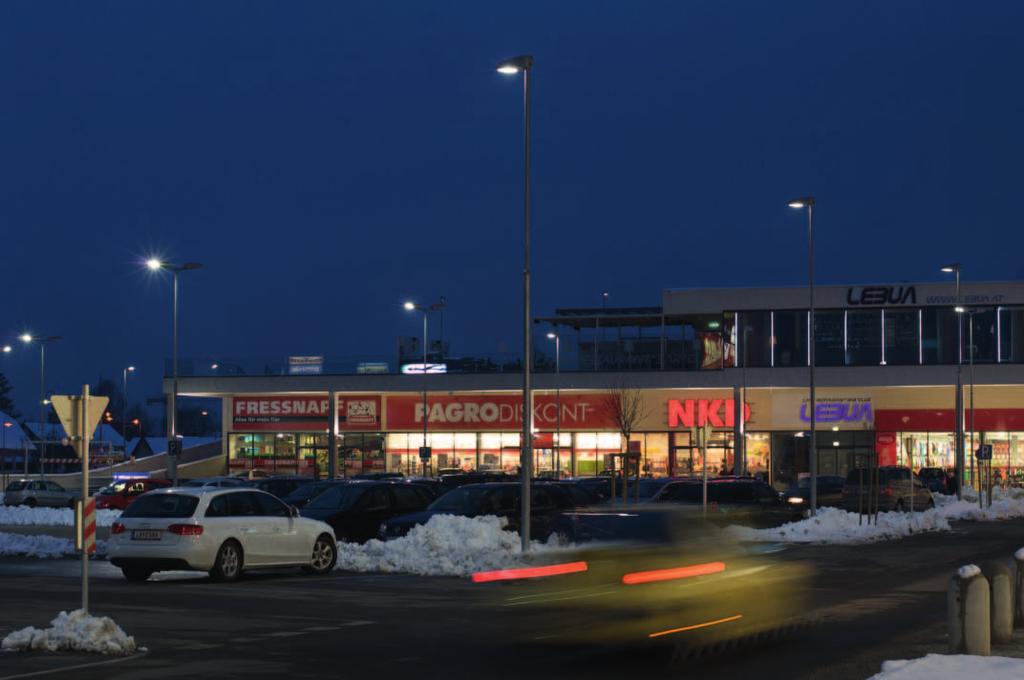

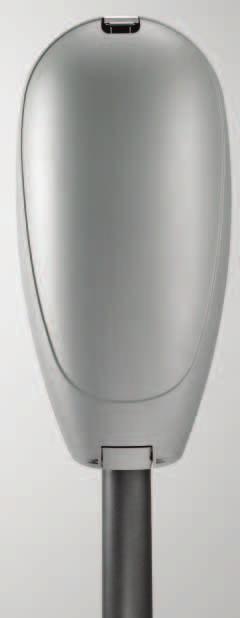

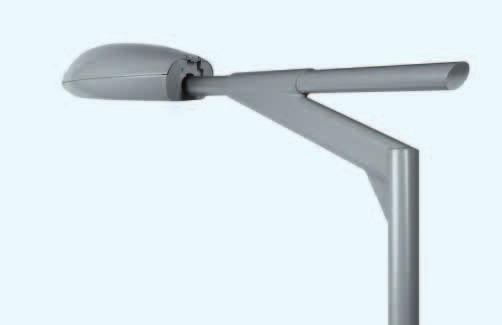

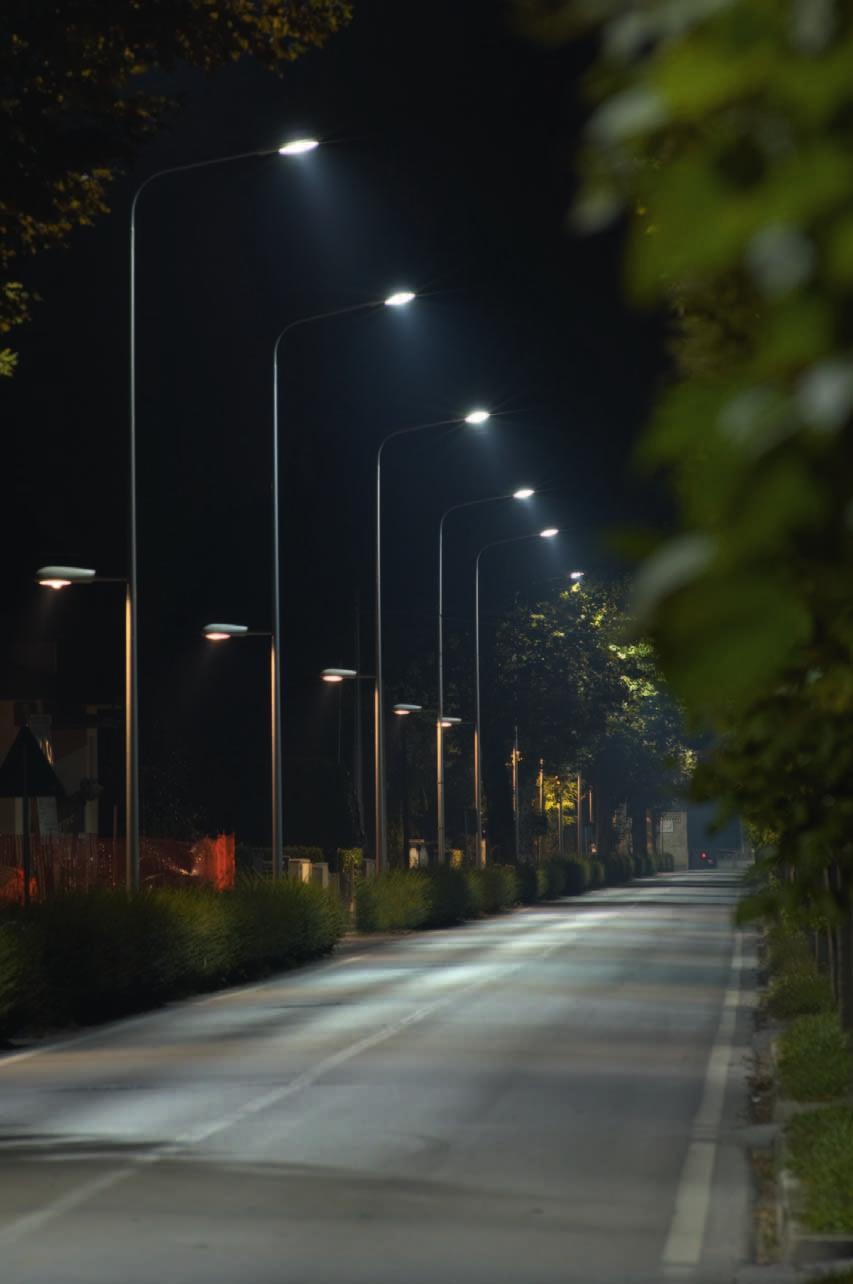

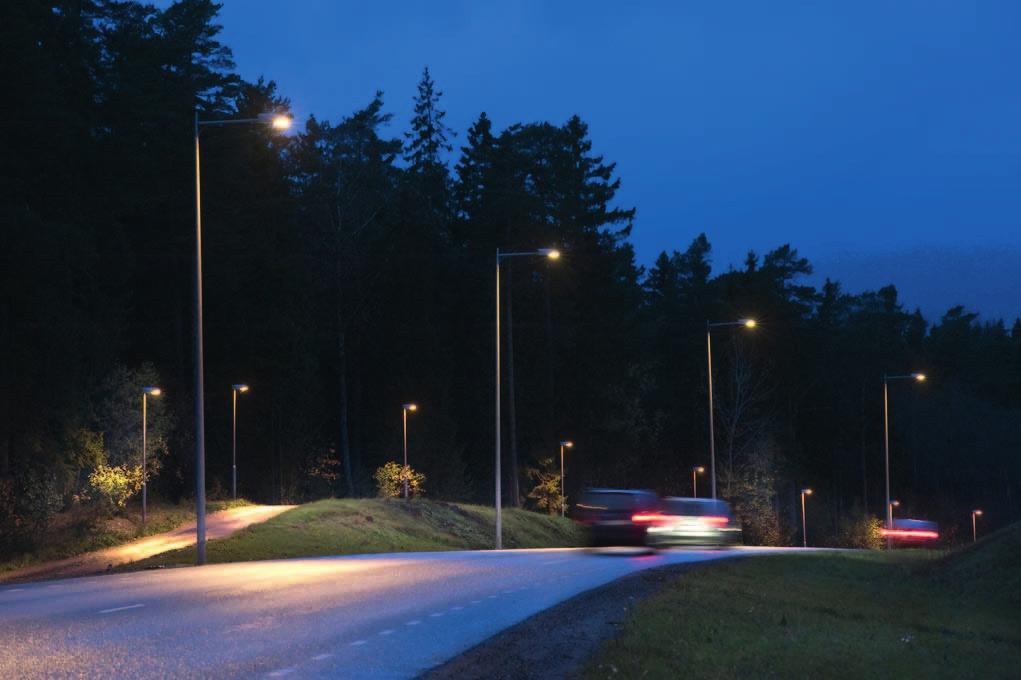

3 Integration av Oracle S i stadsmiljön Anläggningens utseende under dagtid påverkas av armaturen, dess storlek, stil och läge. Oracle S har en ren och elegant form som smälter in i traditionella och moderna miljöer på ett harmoniskt sätt. Kupans lås är så lite iögonfallande som möjligt. Den självrengörande ytan ger på ett enkelt sätt lång användningstid. Oracle S har en tidlös form som passar ihop med de flesta av Thorns stolpar. Användningen av kompakta och effektiva armaturer som Oracle S medför att stolparna kan placeras längre ifrån varandra. Vår visualiseringsprogramvara City kan användas som hjälp för att visa hur en viss stolpe och armaturkombination ser ut. Hämta programmet här: road_lighting. Konceptet design om dagen, ljus om natten är en del i sammanhanget en annan är en miljövänlig konstruktion som går ut på att ta hänsyn till produktens hela livscykel. Oracle S har konstruerats enligt ekologiska principer, för att säkerställa att systemet uppfyller prestandakraven samtidigt som dess miljöpåverkan reduceras under dess livscykel. Den noggranna styrningen av ljuset gör att det hamnar där ljusdesignern önskar. 3

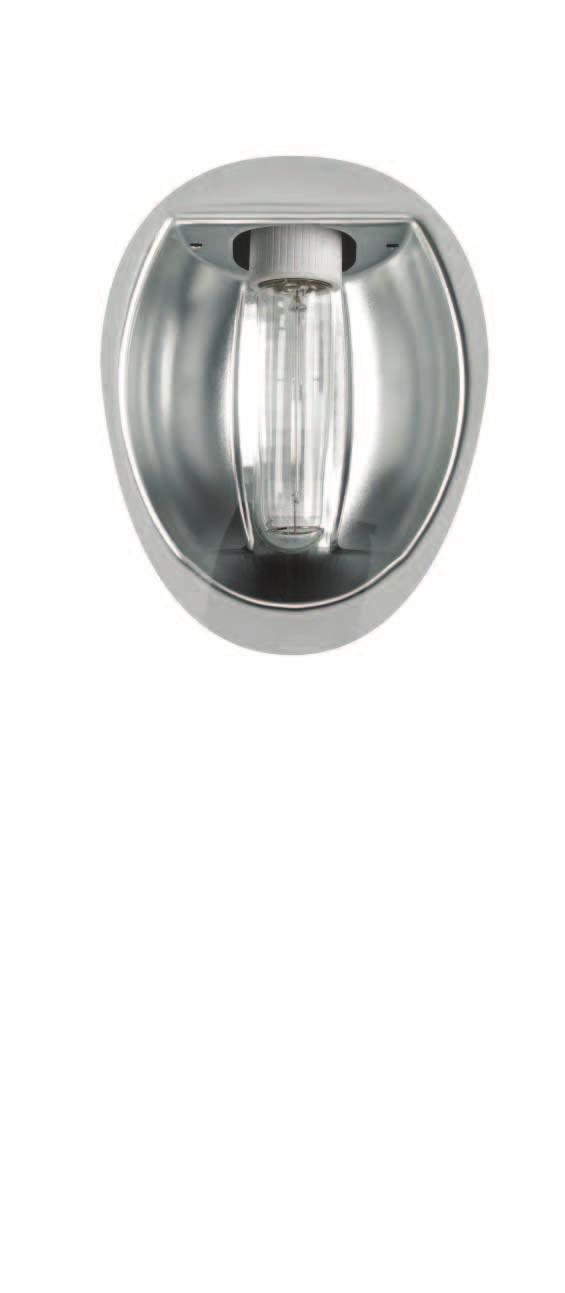

4 Belysningsegenskaper som är bäst i klassen Den optiska hemligheten hos Oracle S är konstruktionen av en ny generations reflektor. När denna kombineras med lämpliga kupor (plana eller välvda) och optimerad inställning av lamphållaren (15 uppsättningar) anpassas belysningen efter vägens geometri. Reflektorn optimerar ljuset och är anpassat för ljuskällor till E27/E40 och PGZ12, upp till 150 W. Fördelarna är ett LOR-värde på 83 % och ett ULOR-värde på 0 %, så att det verkligen blir vägen som belyses (och inte himlen)! Armaturen finns med planglas eller välvd glaskupa. Om en mer avskärmad belysning önskas finns även ett tillbehör för att begränsa fram eller bakljuset från armaturen. Avskärmningen sitter inne i armaturen och monteras normalt på fabrik, men kan även eftermonteras på plats. (se bild 1.) ORACLE S 70W HST DGE cd/klm ULOR: 0% DLOR: 83% LOR: 83% 1. Oracle S med integrerade främre och bakre bländskydd Tillförlitlig drift Lång och trogen tjänst förväntas av armaturer som ofta underhålls oregelbundet även under svåra miljöförhållanden. Oracle S har konstruerats med skydd för optik och driftdon, vilket ger fördelar för användaren både vad gäller tillförlitlig drift och långa serviceintervaller. Armaturen har dubbel IP66-kapsling av optiken och driftdonet, packningar i EPDMgummi (etylen-propylengummi) som är mer väderbeständigt, står emot repning och är bättre för miljön än silikon. Den har även har ett andningsfilter. Särskild hänsyn har tagits till värmehanteringen så att den värme som genereras under drift inte påverkar armaturen negativt. Armaturen har konstruerats med lås och skruvar i stället för lim, så att den lätt kan demonteras för återvinning. 40,9 C Pressgjutet armaturhus. EPDM-packning i ett stycke. Djup U-formad packning som sitter fast i stommen Pressgjuten stomme och armaturhus. Låsande spår förhindrar inträngning av fukt/damm ,1 C Oracle S 100 W uppmätt vid 35 C utomhus 4

5 Entreprenörvänligt Oracle S förenklar installationen och minimerar kraven på underhåll vilket sparar tid för användarna, och maximerar säkerheten för den elektriker som utför installationen och i förlängningen även för trafikanten på vägen. Dessa innefattar: Lätt armaturkonstruktion (låg statiskt vikt). Oracle S har utformats aerodynamiskt för att ge så lite vindmotstånd som möjligt för att stolparna inte behöver överdimensioneras Inbyggt vändbart fäste för topp eller sidomontage. Snabb och säker montering utan att några ytterligare tillbehör behövs Effektivt lås i armaturens framkant ger snabb och effektiv åtkomst till ljuskällans/ driftdonets utrymme utan att lamphållare eller driftdon behöver demonteras Trots de kompakta måtten och möjligheten att klara ljuskällor på upp till 150 W har det interna utrymmet optimerats genom en smart layout och placering av komponenterna. Intuitiv åtkomst och enkel överblick (1) Verktygsfria anslutningar där detta är möjligt Driftdonet kan vid behov fästas på stommen med skruvar vid underhåll. Underhåll Spänningen bryts automatiskt när armaturhuset öppnas (2) Helt kapslad enligt IP66. Detta ser till att ljuskälla, reflektor, kupa och komponenter skyddas mot inträngande damm och fukt, så att systemet bibehåller sina prestanda, ger lång drifttid och minimerar underhåll och rengöring Driftdonet kan lossas med en hand utan verktyg (3)(4) Lampinställningen påverkas inte när ljuskällan eller driftdonet demonteras, och dess ursprungliga prestanda bibehålls (5)(6)

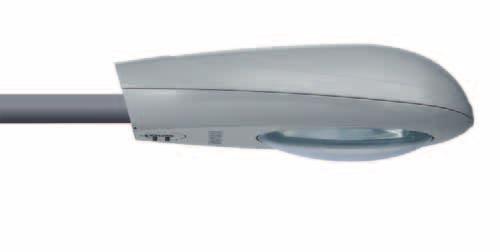

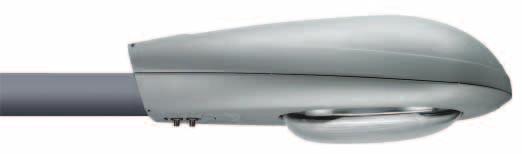

6 Oracle-produkterna Produktegenskaper Oracle S ingår i en stor produktserie med ett enhetligt utseende oavsett mått och lamptyp. Oracle finns med effekter på W och ger ett väl avbländat ljus för trafikanter på motorvägen eller en känsla av trygghet och säkerhet i bostadsområden. ORACLE S 60W HIT-CE ORACLE S 70W HST DGE IVS-versioner för övergångsställen Oracle 2 stora, kraftfulla armaturer för snabba vägar och motorvägar Oracle 1 medelstora armaturer för större vägar och anslutande vägar (innefattar IVS-modellerna för övergångsställen) cd/klm ULOR: 0% DLOR: 81% LOR: 81% cd/klm ULOR: 0% DLOR: 83% LOR: 83% Ljuskällor W HST (ST) högtrycksnatrium. Sockel: E27/ W HIT-CE (MT) metallhalogen. Sockel: E27/ W HIT-CE (MT) cosmowhite. Sockel: PGZ12 Material/ytbehandling Stomme: pressgjuten, pulvergrå aluminium Vändbart fäste: pressgjutet, ljusgrå pulverlackerad aluminium med strukturerad yta (Akzo 150 ljusgrå) Kupor: härdat glas. Självrengörande yta kan fås på begäran Reflektor: anodiserat aluminium med hög renhetsgrad Skruvar och lås: rostfritt stål Installation/montering Inbyggt vändbart fäste med två fästskruvar. Montering på stolpe: Ø60/76 mm, 80 mm långt instick. Lutning 5 Montering på utliggare: CL2- Ø49/60mm, 120mm långt instick. Lutning 0 Kabelförskruvning för kabel med Ø 8-13 mm Åtkomst till driftdon och optik sker uppifrån efter öppning av det rostfria låset i armaturens framkant. Levereras komplett (utan ljuskälla). Driftdon och styrning Klass II-versioner Magnetiska och elektroniska driftdon Vanligt eller styrd (StepDim) Minicell på begäran Telea-kompatibel, överlagrad eller radiofrekvens (trådlöst) Standards Design och tillverkning enligt EN ; EN Ta -20/+35 C Vikt och uppskattad maximal vindyta: <9,3kg och <0,061m² IK08 (glas) IP66-optik IP66-driftdon Oracle S kompaktmodeller för mindre vägar och gator i tätort 6

7 Beställningsuppgifter Ljuskälla beställs separat Driftdon Elektroniskt driftdon/stepdim Elektroniskt driftdon Konventionellt driftdon/stepdim Konventionellt driftdon Elektrisk klass Spänning Volt Klass II Klass II Klass II 230 Klass II 230 Utförande Ilcos-kod Sockel Planglas E-nummer Välvd glaskupa E-nummer ORACLE 70W/BP HST DGE ST/MT (CE) E ORACLE 100W/BP HST DGE ST/MT (CE) E ORACLE 150W/BP HST DGE ST/MT (CE) E ORACLE 60W/BP HIT-CE MT (CE) PGZ ORACLE 90W/BP HIT-CE MT (CE) PGZ ORACLE 140W/BP HIT-CE MT (CE) PGZ ORACLE 35W HIDE ME (CE) E ORACLE 70W HST DGE ST E ORACLE 70W HIT DGE MT (CE) E ORACLE 100W HIDE ST/MT (CE) E ORACLE 150W HIDE ST/MT (CE) E ORACLE 45W HIT-CE MT (CE) PGZ ORACLE 70W/BP HST ST/MT (CE) E ORACLE 100W/BP HST ST/MT (CE) E ORACLE 150W/BP HST ST/MT (CE) E ORACLE 35W HIE-CE ME (CE) E ORACLE 50/70W HID ST/MT (CE) E ORACLE 100W HID ST/MT (CE) E ORACLE 150W HID ST/MT (CE) E TELEA PL Klass II TELEA RF Klass II ORACLE 70W/LDC HST ST E ORACLE 100W/LDC HIDE ST/MT (CE) E ORACLE 150W/LDC HIDE ST/MT (CE) E ORACLE 70W/LDRF HST ST E ORACLE 100W/LDRF HIDE ST/MT (CE) E ORACLE 150W/LDRF HIDE ST/MT (CE) E Tillbehör Utförande E-nummer ORACLE S LOUVRES LOUVRES-bländskydd för att bergränsa fram eller bakljuset Belysningsstyrning e-control är Thorns initiativ för att öka användningen av ljusreglering i produkter och belysningssystem. Effektiv energianvändning kommer att vara viktigt även i fortsättningen (både kostnads- och miljömässigt), och tillsammans med ett mer flexibelt sätt att belysa vägar och gator har detta lett till en omvärdering av belysningstekniken och inneburit att efterfrågan på en mer effektiv reglering har ökat. Oracle S erbjuder många olika tillförlitliga lösningar, inklusive: Elektroniska driftdon använder mindre energi och gör att ljuskällorna håller längre StepDim sänker belysningsnivån och energianvändningen i förutbestämda steg Fjärrövervakningssystem som Thorn Telea ger en extra dimension med möjlighet till kostnadseffektiv hantering av energi och underhåll på ett enkelt, flexibelt och säkert sätt Oracle S armaturer med Teleafunktion gör det möjligt att styra enstaka belysningspunkter från en central plats utan att några komplicerade programinstallationer behöver göras och utan någon omfattande utbildning. Oracle S kan användas för överlagring (PL/PowerLine) eller trådlöst (RF/Radio Frequency) som sänder händelsedata och styr konventionella eller elektroniska driftdon. LSC-systemets Switch Dim PLstyrenhet krävs för konventionella driftdon och någon av styrenheterna StepDim PL, LDC Stepless Dim PL eller LDRF Stepless Dim RF krävs för elektroniska driftdon. Power reduction (StepDim) Telea PowerLine Telea RadioFrequency 7

8 Thorn Lighting AB Huvudkontor och utställning Industrigatan, Box 305, Landskrona Tel Fax Kundservice och tekniskt säljstöd Tel Fax Övriga utställningar Solna Gårdsvägen 7C Solna Tel Fax Göteborg Drakegatan Göteborg Tel Fax E-post: info.se@thornlighting.com Första miljöcertifierade belysningsföretaget Kvalitetscertifierade enligt ISO 9001 Tryckt på Luxo Light. Publikation nr 493 (SE). Tryckt - 07/10
