1 Bruksanvisning Directions for use Gebrauchsanweisung IRB SVENSK/ENGLISH/ DEUTSCHE VERSION

2 SVENSKA Denna bruksanvisning omfattar följande produkter: IRB CIRKULÄR OCH IRB REKTANGULÄR. Scanna QR-koden på produktetiketten eller besök för ytterligare information om produkten. BESKRIVNING IRB är en isolerad kanalfläkt med bakåtböjda skovlar på fläkthjulet och swing-out utförande. Den finns med cirkulära eller rektangulära anslutningar. Fläkten är försedd med ErP-godkänd AC- eller EC-motor av ytterrotortyp, som har underhållsfria dubbelkapslade kullager. Fläktkåpan är tillverkad av galvaniserad stålplåt. ANVÄNDNING IRB är tillgänglig för brukaren, enligt IEC , att själv utföra den service och underhåll som i denna bruksanvisning beskrivs. Före allt sådant arbete skall dock fläkten ovillkorligen göras strömlös. Förbehåll från detta enligt IEC Denna produkt är inte ämnad för användning av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller bristande erfarenhet och kunskap, om de ej övervakas eller instrueras angående produktens användning av en person ansvarig för deras säkerhet. Barn skall hållas under uppsikt för att försäkra att de inte leker med produkten. Fläkten ska användas för transport av ren luft, m.a.o den är ej avsedd för transport av brand- och explosionsfarliga ämnen, slipdamm, sot, o.dyl. För maximal livslängd vid installation i fuktiga eller kalla utrymmen, bör fläkten vara i kontinuerlig drift. Fläkten kan monteras utomhus eller i andra fuktiga utrymmen. Tillse att dränering finns från fläktkåpan. Fläkten är avsedd att användas vid högst den spänning och frekvens som är angiven på fläktens produktetikett. Fläkten kan monteras i valfri position. HANTERING Fläkten ska transporteras i emballage fram till installationsplatsen. Detta för att förhindra transportskador, repor och nedsmutsning. Beakta att fläkten kan ha vassa hörn och kanter. Undvik extrem värme eller kyla (temperaturområde för lagring och transport). 2

3 SVENSKA INSTALLATION Fläkten monteras enligt luftriktningspilen. Fläkten kanalansluts eller förses med beröringsskydd. Fläkten ska monteras på ett säkert sätt. Tillse att inga främmande föremål ligger kvar i fläkt/kanal. Fläkten ska monteras på ett sådant sätt att service och underhåll kan utföras. OBS! Beakta fläktens vikt och storlek. Fläkten ska monteras så att ev. vibrationer ej kan överföras till kanalsystem och byggnadsstomme. Använd t ex dukstos för detta. Elinstallation ska ske av behörig installatör. Kopplingsschema finns på insidan av eldosans lock. Elinstallation ska ske via allpolig strömbrytare i nära anslutning till fläkten eller via låsbar huvudströmbrytare. Kontrollera att fläkten är monterad och elektriskt ansluten på rätt sätt med skyddsjord och motorskydd. Till enfasfläktar används jordfelsbrytare (typ A). I 3-fasfläktar används jordfelsbrytare (typ B). AC-MOTOR För varvtalsreglering av AC-motor kan transformator/tyristor anslutas. AC-motorn har inbyggd termokontakt. Kondensatorn (gäller endast AC-motor) har begränsad livslängd och bör bytas efter driftstimmar (ca 5 års kontinuerlig användning) för bibehållen fläktfunktion. Defekt kondensator kan orsaka skada. På IRB EC (gäller ej 125 B1/160B1/200 C1/250 A1/250 B1/400x200 C1/500x250 A1/500x250 B1) finns ett potentionalfritt larmrelä som bryter max AC 250 V 2A, K1. Vissa EC-motorer har varvtalsutgång (tacho) 1 puls per varv. För motorer med Modbus och Terminal för varvtalsutgång är Tacho-signal inte standard men kan konfigureras via Modbus parameter. EMC-KOMPATIBEL INSTALLATION AV EXTERNA STYRLEDNINGAR: Eventuell styrkabel ska ej vara längre än 30 m. Om styrkabel är över 20 m används skärmad kabel. När en skärmad kabel används ansluts skärmen till endast en sida, d.v.s endast till enheten med skyddsjord (håll sladden kort och med så lite induktans som möjligt!) Se till att det är tillräckligt avstånd mellan elledningar och motorns styrkablar för att undvika störningar. OBS! Säkerställ rätt polaritet! Anslut aldrig nätspänning på analoga ingångar! EC-motorn har elektroniskt termo-/överströmsskydd. MODBUS För Modbus på fläkttyp IRB 250 E1 EC, IRB 500x250 E1 EC, IRB 315 A1 EC och IRB 600x300 A1 EC gäller: Baud rate: Bits: 8 Paritet: Jämn Stop bits: 1 Handshake: Ingen EC-MOTOR Varvtalsreglering av ECmotor kan göras med den inbyggda potentiometern 0-10 V. En extern potentiometer kan anslutas till plint vid behov. Den interna potentiometern ska då kopplas bort. 3

4 SVENSKA DRIFT För tekniska data se produktetikett. Före idrifttagande kontrollera: att strömstyrkan inte överstiger den på etiketten angivna, med mer än 5%. att anslutningsspänningen ligger inom +6% till 10% av märkspänningen. att inga missljud hörs vid uppstart. UNDERHÅLL Innan service, underhåll eller reparation påbörjas måste fläkten göras spänningslös (allpolig brytning) och fläkthjulet ha stannat. Beakta att fläkten kan ha vassa hörn och kanter. Beakta fläktens vikt vid demontering eller vid öppnande av större fläktar för undvikande av kläm- och krosskador. OBS! Styrenhetens hölje kan få temperaturer upp till 85 C (gäller EC-motor). Väntetid på minst 3 minuter! (gäller EC-motor) P.g.a interna kondensatorer i motorn finns risk för olycksfall även efter det att avstängning av enheten skett vid direkt beröring av strömförande delar eller på grund av delar som blivit strömförande på grund av fel. Styrenhetshöljet får endast tas bort eller öppnas när kraftledningen har varit avstängd i minst tre minuter. Fläkten ska rengöras vid behov, dock minst 1 gång/år för att bibehålla kapaciteten och undvika obalans med onödiga lagerskador som följd. Vid rengöring av fläkten får högtryckstvätt eller starka lösningsmedel ej användas. Rengöring måste ske på ett sådant sätt att fläkthjulets balansvikter ej rubbas eller fläkthjulet skadas. Fläktmotorns lager är underhållsfria och ska endast bytas vid behov. Beakta fläktens tyngd vid stängning efter inspektion/rengöring. Återmontera alla detaljer i omvänd ordning, kontrollera att fläkten är låst i stängt läge innan uppstart. Kontrollera att inga missljud hörs från fläkten. GARANTI Garantin gäller endast under förutsättning att fläkten använts enligt denna bruksanvisning och att regelbunden service utförts och dokumenterats. Garantigivaren ansvarar enbart för funktionen om godkända tillbehör används. Garantin omfattar inte fel på produkten som orsakats av tillbehör/utrustning av annat fabrikat. FELSÖKNING 1. Kontrollera att det finns spänning till fläkten. 2. Bryt spänningen och kontrollera att fläkthjulet ej är blockerat. 3. Kontrollera EC-motor med lysdiod. För mer information se sidorna Kontrollera termokontakt (gäller AC). Om denna löst ut bör orsaken till överhettning åtgärdas för att inte felet skall upprepas. För återställning av manuell termokontakt ska tillförd spänning brytas i ett par minuter, så att termokontakten hinner återgå. Större motorer än 1,6 A kan ha manuell återställning på motorn. För automatisk termokontakt sker återställning automatiskt efter att motorn svalnat. 5. Kontrollera att driftkondensatorn är ansluten (gäller AC), se kopplingsschema. 6. Om fläkten ändå inte fungerar bör första åtgärd vara att byta kondensator (gäller AC). 7. Om ingen av dessa åtgärder hjälper, kontakta din fläktleverantör. 8. Vid ev. reklamation skall fläkten vara rengjord, motorkabeln vara oskadad och en utförlig felbeskrivning bifogas. 4

5 SVENSKA FELSÖKNING EC-motor med lysdiod För fläkttyp IRB 250 E1 t.o.m IRB 500 F3 EC, IRB 500x250 E1 t.o.m 1000x500 F3 EC. Driftsförhållanden indikeras med en blinkande kod från lysdioden. För övriga endast larmrelä. OFF LED Relä K1 Orsak Kontrollera Åtgärd Kod (för fabriks- Förklaring inställningsfunktion) OFF Relä ej draget Ingen nätspänning. Finns nätspänning tillgänglig? Enheten slår av anslutning och slår automa tiskt på när bruten. spänningen har återställts. ON Relä draget Normal drift utan fel. anslutning sluten. ON 1 x 2 x 3 x 4 x 5 x 6 x 7 x 8 x 9 x 1 x Relä draget Motor förreglad = OFF Koppling mellan anslutning D1 och Anslutning D1-24 V / 10 V 24V/10V bruten sluten. (Digital In 1) ej sluten. av extern kontakt. 2 x Relä draget, Aktiv temperaturövervakning anslutning Enheten har en aktiv temperaturöver- Vid sjunkande temperatur Kontrollera vakning för att skydda den från skador stiger moduleringen propor- kylning av sluten. orsakade av alltför höga inre tempera- tionellt igen. regulatorn. turer. Vid en temperaturökning över gränsvärdet, reduceras kontrollnivån proportionerligt. För att förhindra en avstängning under reducerad drift orsakad av för hög temperatur i hela systemet (i detta driftläge, tillåten för regulatorn) sker ingen avstängning och ingen larmsignal visas genom reläet. 5

6 SVENSKA FELSÖKNING LED Relä K1 Orsak Kontrollera Åtgärd Kod (för fabriks- Förklaring inställningsfunktion) 3 x Relä ej draget HALL-IC Enheten stänger av motorn. anslutning Felaktig signal från Hall-ICs, Automatisk omstart om inte fwl i kommunikationen. mer fel hittas. bruten. 4 x Relä ej draget Linjefel (endast för 3-fas motorer) anslutning Enheten är försedd med en inbyggd Efter en avstängning, görs ett Kontrollera fasövervakningsfunktion för elnätet. försök till omstart efter ca 15 strömförsörjning. bruten. I händelse av ett elavbrott (trasig sekunder, om strömförsörjningsäkring eller fas) stängs enheten av en är tillräckligt hög. efter en fördröjdning (ca 200 ms). Detta fortsätter tills alla 3 faser Fungerar endast när spänningen är är tillgänglig igen. tillräckligt hög. 5 x Relä ej draget Motor blockerad EC-enheten stängs av, Kontrollera att anslutning Om ingen hastighet uppmätts >0 nya försök till omstart efter motorn roterar efter 8 sekunders kommutering, ca 2,5 sek. Slutgiltig avstäng- fritt. bruten. visas felmeddelande Motor blocked. ning när fjärde försöket miss-. lyckats. Då är det nödvändigt att enkelt kunna återställa eller stänga av strömmen. 6 x Relä ej draget IGBT Fel EC-enheten stängs av, anslutning Kortslutning mot jord eller kortslut- nya försök till omstart efter ning i motorlindning. ca 60 sek. Kod 9. bruten. Slutgiltig avstängning, om ett till fel upptäcks inom 60 sekunder (efter ett andra startförsök). 7 x Relä ej draget DC underspänning Om spänningen inom 75 sekunanslutning Om spänningen sjunker under inställd der ökar igen över gränsvärdet, gräns, stängs enheten av. körs ett automatisk starttest. bruten. Om spänningen ligger kvar under gränsvärdet under mer än 75 sekunder, stängs enheten av med ett felmeddelande. 8 x Relä ej draget DC överspänning Om spänningen inom 75 sekunanslutning Om spänningen ökar över inställd der sjunker igen under gränsvär gräns, stängs motorn av. det, körs ett automatisk starttest. bruten. Anledning är alltför hög spänning Om spänningen ligger kvar eller generator motor operation. under gränsvärdet över mer än 75 sekunder, stängs enheten av med ett felmeddelande. 9 x Relä draget IGBT avkylningsperiod anslutning IGBT avkylningsperiod varar i ca sek. sluten. Efter 2 st avkylningsperioder stängs enheten av en sista gång Kod 6. 6

7 SVENSKA

8 ENGLISH This directions for use contains following products: IRB CIRCULAR AND IRB RECTANGULAR. Scan the QR code on the product label or visit for further information about the product. DESCRIPTION IRB is an insulated in-line duct fan with backward curved impeller and swing-out design. It is available with circular or rectangular connections. The fan is equipped with ErP approved external rotor induction AC or EC motor with maintenance-free sealed ball-bearings. The fans are manufactured from galvanized steel sheet. APPLICATION IRB is accessible for the user, according to IEC , to by themselves do the service and maintenance, according to this Directions for use. But before this work the unit must be currentless. With reservation according to IEC This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance. The fan is used for transportation of clean air, meaning not intended for fire-dangerous substances, explosives, grinding dust, soot, etc. To achieve maximum life time for installations in damp or cold environments, the fan should be operating continuously. The fan can be installed outside or in damp environments. Make sure that the fan house is equipped with drainage. The fan is intended to be used at the highest voltage and frequency that s stated on the label on the fan. The fan can be installed in any position. HOW TO HANDLE The fan must be transported in its packing until installation. This prevents transport damages, scratches and the fan from getting dirty. Attention, look out for sharp edges and corners. Avoid extreme heat or cold (temperature range for storage and transport. 8

9 ENGLISH INSTALLATION The fan must be installed according to the air direction label on the fan. The fan must be connected to duct or equipped with a safety grille. The fan should be installed in a safe way and make sure that no foreign objects are left behind. The fan should be installed in a way that makes service and maintenance easy. N.B.! Consider the weight and size of the fan. The fan should be installed in a way that vibrations not can be transfused to duct or building. To provide this, use for example a flange. Electrical installations must be made by an authorized electrician. See Wiring diagram at the lid of the junction box. Electrical installation must be connected to a locally situated isolator switch or by a lockable main switch. Control that the fan is installed and connected electrically in the right way, grounded and with motor protection. For single phase fans a residual current device i used (type A). For 3-phase fans a residual current circuit breaker is used (type B). AC-MOTOR For speed regulation of AC motor a transformer or thyristor can be connected. The AC motor has a built-in thermal contact. The capacitor (only for AC motor) has finite lifetime and should be exchanged after operation hours (about 5 years of operation) to secure maximum function. Defective capacitor can cause damage. IRB EC (does not apply for 125 B1/160B1/200 C1/ 250 A1/250 B1/400x200 C1/500x250 A1/500x 250 B1) has a potentional free alarm relay that breaks at max AC 250 V 2A, K1. Fans eqipped with a tachometer, see page 15 Technical Data, for number of pulses per revolution. Some EC motors has tachometer output one pulse per revolution. For motors with Modbus and terminal tachometer output, tacho signal is not standard but can be configured through Modbus parameters. EMC-COMPATIBLE INSTALLATION OF EXTERNAL CONTROL LINES: The control cable must not be longer than 30 m. Screened control cables must be used when the cable length is longer than 20 m. When using a shielded cable connect the shielding to one side only, i.e. only to the device with the protective ground (keep cable short and with as little inductance as possible!). Pay attention to sufficient distance from power lines and motor wires to prevent interferences. Attention! Ensure correct polarity! Never apply line voltage to analog inputs! The EC motor has electronically thermal-/overvoltage protection. MODBUS For Modbus, the fan types IRB 250 E1 EC, IRB 500x 250 E1 EC, IRB 315 A1 EC and IRB 600x300 A1 EC applies: Baud rate: Bits: 8 Parity: Steady Stop bits: 1 Handshake: None EC-MOTOR Speed regulating of EC motor can be done with the built-in potentiometer, 0-10 V. An external potentiometer can be connected to the terminal if necessary. The internal potentiometer should then be disconnected. 9

10 ENGLISH OPERATION For technical data please see the product label. Before starting, make sure that: the current does not exceed more than +5% of what is stated on the label. the connecting voltage is in between +6% to 10% of the rated voltage. no noise appears when starting the fan. MAINTENANCE Before service, maintenance or repair begins, the fan must be tension free and the impeller must have stopped. Attention, look out for sharp edges and corners. Consider the weight of the fan when removing or opening larger fans to avoid jamming and contusions. Attention! Temperatures up to 85 C can be present on the controller housing (only for EC motor). Waiting period of at least 3 minutes! (only for EC motor) Because of internal capacitors, danger of death exists even after switching off the device through directly touching the energized parts or due to parts that have become energized due to faults. The controller housing may only be removed or opened when the power line has been switched off and a period of three minutes has elapsed since switching it off. When cleaning and maintaining, the fan always have to be secured when open, so it can t fall down and cause injury. The fan must be cleaned when needed, at least once a year to maintain the capacity and to avoid unbalance which may cause unnecessary damages on the bearings. When cleaning the fan, high-pressure cleaning or strong dissolvent must not be used. Cleaning should be done without dislodging or damaging the impeller. The fan bearings are maintenance-free and should be renewed only when necessary. Notice the weight of the fan when closing after inspection/cleaning. Mount back all details in reverse order. Check that the fan is closed and locked before starting. Make sure that there is no noise from the fan. WARRANTY The warranty is only valid under condition that the fan is used according to this Directions for use and a regular maintenance has been made and record. The warrantor is responsible only for the operation if approved accessories are used. The warranty does not cover product failures caused by accessories/equipment from other manufacturers. FAULT DETECTION 1. Make sure that there is power to the fan. 2. Cut the power and verify that the impeller is not blocked. 3. Check the EC motor with LED flashing code. For more information see page Check the thermal contact (for AC). If it is disconnected the cause of overheating must be taken care of, not to be repeated. To restore the manual thermal contact, cut the power for a couple of minutes. Larger motors than 1,6 A may have manual resetting on the motor. If it has automatic thermal contact the resetting will be done automatically when the motor has cooled. 5. Make sure that the capacitor is connected according to the wiring diagram (for AC). 6. If the fan still does not work, the first thing to do is to change the capacitor (for AC). 7. If nothing of this works, contact your fan supplier. 8. If the fan is returned to the supplier, it must be cleaned, the motor cable undamaged and a detailed nonconformity report enclosed. 10

11 ENGLISH FAULT DETECTION EC motor with LED flashing code For fan type IRB 250 E1 to IRB 500 F3 EC, IRB 500x250 E1 to 1000x500 F3 EC. Operating conditions are indicated by the status LED with flashing code. All others have alarm relay only. LED Relays K1 Cause Reaction of Controller Adjustment Code (for function Explanation factory setting) OFF De-energized, No line voltage. Line voltage available? Unit switches OFF terminals and automatically ON when the volinterrupted. tage has been restored. ON Energized, Normal operation without fault. terminals bridged. OFF ON 1 x 2 x 3 x 4 x 5 x 6 x 7 x 8 x 9 x 1 x Energized, Motor interlocked = OFF Connection terminals between D1 and Terminals D1-24 V / 10 V 24V/10V broken bridged. (Digital In 1) not bridged. by external contact. 2 x Energized, Active temperature monitoring. terminals The device has an active temperature At sinking temperature the Check cooling monitoring to protect it from damage modulation rises again llinear. of the controller. bridged. caused by excessively high interior temperatures.in case of a temperature increase above the predetermined threshold value, the level control is linearly reduced. To prevent a shut down during reduced operation by to high temperature of the entire system (in this operating mode, allowable for the controller) no switch off an no alarm indication occurs by the relay. 11

12 ENGLISH FAULT DETECTION LED Relays K1 Cause Reaction of Controller Adjustment Code (for function Explanation factory setting) 3 x De-energized, HALL-IC Controller turns the motor off. terminals Incorrect signal from the Hall-ICs, Automatic restart if no more error in the commutation. fault is recongized. interrupted. 4 x De-energized, Line failure (only for 3 ~ types) terminals The device is provided with a built-in Following a shut off, a start up Checking phase-monitoring function for the attempt is made after approximately power interrupted. mains supply. In the event of a mains 15 seconds, if the voltage supply is supply. interruption (failure of a fuse or high enough. mains phase) the unit switches off This keeps occurringuntil all 3 after a delay (approx. 200 ms). supply phases are available again. Function only when load for the controller is high enough. 5 x De-energized, Motor blocked EC-Controller switches off, renewed Check if terminals If after 8 seconds cummutation no attempt to start after about 2,5 sec. motor is speed is measured > 0, the fault Final shut off, when fourth starting freely interrupted. Motor blocked is released. test fails. It is then necessary to have rotatable. an enabling reset or to disconnect the power supply. 6 x De-energized, IGBT Fault EC-Controller switches off, renewed terminals Shortcut earth or shortcut of motor attempt to start after about 60 sec winding. Code 9. Final shutoff, if - interrupted. following a second starting test a second fault detection is detected within a period of 60 seconds. 7 x De-energized, DC undervoltage If the intermediate circuit voltage terminals If the voltage drops below a specified rises again within 75 seconds above limit, the device is shut off. the limit, an automatic starting test interrupted. is run. If the intermediate circuit voltage remains below the limit for more than 75 seconds, the device is shut off with a fault message. 8 x De-energized, DC overvoltage If the intermediate circuit voltage terminals If the voltage increases below a drops again within 75 seconds below specified limit, the motor is switched the limit, an automatic starting test interrupted. off. Reason for excessively high input is run. If the intermediate circuit voltage or alternator motor operation. voltage remains above the limit for more than 75 seconds, the device is shut off with a fault message. 9 x Energized, IGBT cooling down period terminals IGBT cooling down period for approx. 60 sec. bridged. Final shut off after 2 cooling-off intervals Code 6. 12

13 ENGLISH

14 DEUTSCH Diese Gebrauchsanweisung umfasst die Produkte: IRB MIT RUNDEM UND IRB RECHTECKIGEM ANSCHLUSS. Scan QR Code auf dem Produkt Label oder Besuche für weitere Informationen über das Produkt. BESCHREIBUNG IRB sind ein isolierter Kanalventilator mit herausschwenkbarem Laufrad mit rückwärts gekrümmten Schaufeln. Sie sind mit rundem oder rechteckigem Anschlüssen. Die Ventilatoren sind mit einem AC- oder EC- Außenläufermotor mit wartungsfreien, doppelt gedichteten Kugellagern ausgerüstet. Das Ventilatorgehäuse ist aus verzinktem Stahlblech gefertigt. ANWENDUNG BFS/BFC sind für den Benutzer gemäß IEC zugänglich, um selbst die Service- und Wartungsarbeiten auszuführen, die in dieser Gebrauchsanleitung beschrieben werden. Vor all solchen Arbeiten muss der Ventilator jedoch unbedingt in stromlosen Zustand versetzt werden. Eine Einschränkung dazu, gemäß IEC : Dieses Produkt ist nicht für die Benutzung durch Personen (einschließlich Kindern) vorgesehen, deren physische, sensorische oder geistige Fähigkeiten eingeschränkt sind oder die mangelnde Erfahrung und Fachkenntnis besitzen, falls sie nicht von einer für ihre Sicherheit verantwortlichen Person überwacht oder hinsichtlich der Benutzung des Produkts angeleitet werden. Kinder müssen unter Aufsicht gehalten werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. Der Ventilator ist für den Transport reiner Luft vorgesehen, er ist also nicht dafür geeignet, feuergefährliche und explosionsfähige Stoffe, Schleifstaub, Ruß o.ä. zu transportieren. Bei einer Installation in feuchten oder kalten Räumen sollte der Ventilator zur Maximierung seiner Lebensdauer im Dauerbetrieb laufen. Der Ventilator kann im Außenbereich oder in anderen feuchten Umgebungen installiert werden. Sorgen Sie für eine Wasserablaufmöglichkeit vom Ventilatorgehäuse. Der Ventilator darf höchstens mit der auf dem Produktschild angegebenen Spannung und Frequenz betrieben werden. Der Ventilator kann in beliebiger Position montiert werden. GEBRAUCHSANWEISUNG Der Ventilator ist bis zum Installationsort in seiner Verpackung zu transportieren, um Transportschäden, Kratzer und Verschmutzung zu verhindern. 14 Beachten Sie, dass der Ventilator scharfe Ecken und Kanten haben kann. Vermeiden Sie extreme Wärme oder Kälte (Temperaturbereich für Lagerung und Transport).

15 DEUTSCH INSTALLATION Der Ventilator wird gemäß dem Luftrichtungspfeil montiert. Der Ventilator wird an einen Kanal angeschlossen oder mit einem Berührungsschutz versehen. Der Ventilator ist auf sichere Weise zu montieren. Achten Sie darauf, dass im Ventilator/Kanal keine Fremdkörper zurückbleiben. Der Ventilator muss so montiert werden, dass Service- und Wartungsarbeiten ausgeführt werden können. Achtung! Berücksichtigen Sie Gewicht und Größe des Ventilators. Der Ventilator ist so zu montieren, dass eventuelle Vibrationen nicht auf das Kanalsystem und die Gebäudestruktur übertragen werden können. Verwenden Sie dafür z. B. eine flexible Manschette. Die elektrische Installation muss von einem qualifizierten Elektroinstallateur vorgenommen werden. Siehe Schaltplan auf der Anschlussdose. Die elektrische Installation muss über einen allpoligen Stromschalter in der Nähe des Ventilators oder über einen verriegelbaren Hauptschalter erfolgen. Stellen Sie sicher, dass der Ventilator auf korrekte Weise mit Schutzerde und Motorschutz montiert und elektrisch angeschlossen ist. Für Einphasenventilatoren werden Fehlerstrom- Schutzschalter (Typ A) verwendet. Für Dreiphasenventilatoren werden Fehlerstrom- Schutzschalter (Typ B) verwendet AC-MOTOR Zur Drehzahlregelung des AC-Motors kann ein Transformator/Thyristor angeschlossen werden. Der AC-Motor verfügt über einen integrierten Thermokontakt. Der Kondensator hat eine begrenzte Lebensdauer und sollte nach Betriebsstunden (ca. 5 Jahre Dauernutzung) gewechselt werden, um eine gleichbleibende Ventilatorfunktion zu garantieren. Ein defekter Kondensator kann Schäden verursachen. EC-MOTOR Beim EC-Motor ist eine Drehzahlregelung über das eingebaute Potentiometer (0 10 V) möglich. Ein externes Potentiometer kann bei Bedarf über eine Klemme angeschlossen werden. Das interne Potentiometer muss dann abgeklemmt werden. IRB EC (gilt nicht 125 B1/160B1/200 C1/250 A1/ 250 B1/400x200 C1/500x250 A1/500x250 B1) hat einen potentialfreien Alarmrelais, die bei max AC 250 V 2A, K1 bricht. Der Drehzahlausgang des einige EC-Motors hat 1 Impuls pro Umdrehung. Impuls pro Umdre hung. Bei Motoren mit Modbus und Bildschirmes Tachoausgang ist Tacho-Signal nicht Standard, sondern kann durch Modbus der Parameter konfi guriert werden. EMV-KONFORME INSTALLATION EXTERNER SIGNALKABEL: Eventuelle Signalkabel dürfen nicht länger als 30 m sein. Bei einer Länge von über 20 m sind abgeschirmte Kabel zu nutzen. Bei Verwendung eines abgeschirmten Kabels wird die Abschirmung nur an einer Seite angeschlossen, d. h. nur an das Gerät mit Schutzerde. (Kabel kurz halten, mit so geringer Induktivität wie möglich!) Achten Sie darauf, zwischen Elektrokabeln und den Signalkabeln des Motors ausreichend Abstand zu halten, um Störungen zu vermeiden. Achtung! Auf richtige Polarität achten! Schließen Sie niemals Netzspannung an analoge Eingänge! Der EC-Motor verfügt über elektronischen Thermo- /Überstromschutz. MODBUS Für Modbus, die Ventilatoren IRB 250 E1 EC, IRB 500x 250 E1 EC, IRB 315 A1 EC und IRB 600x300 A1 EC gilt: Baudrate: Bits: 8 Parität: Stetig Stoppbits: 1 Handshake: Keine 15

16 DEUTSCH BETRIEB Vor Inbetriebnahme folgende Punkte sicherstellen: Die Stromstärke überschreitet den auf dem Schild angegebenen Wert nicht um mehr als 5%. HANDHABUNG Bevor mit Service, Wartung oder Reparatur begonnen wird, muss der Ventilator spannungslos geschaltet werden (allpolige Trennung) und das Laufrad zum Stillstand gekommen sein. Beachten Sie, dass der Ventilator scharfe Ecken und Kanten haben kann. Beachten Sie das Gewicht des Ventilators beim Abbau oder beim Öffnen größerer Ventilatoren, um Klemm- und Quetschverletzungen zu vermeiden. Achtung! Das Gehäuse der Steuereinheit kann Temperaturen von bis zu 85 C erreichen (gilt für EC-Motor). Wartezeit von mindestens 3 Minuten! (gilt für EC-Motor) Wegen interner Kondensatoren im Motor besteht auch nach Abschalten des Geräts Unfallgefahr bei direkter Berührung stromführender Teile oder von Elementen, die aufgrund von Defekten stromführend geworden sind. Die Abdeckung der Steuereinheit darf erst entfernt oder geöffnet werden, wenn die Stromzufuhr seit mindestens drei Minuten abgeschaltet ist. GARANTIE Die Garantie gilt nur unter der Voraussetzung, dass der Ventilator gemäß dieser Gebrauchsanweisung verwendet wird und regelmäßige Wartung durchgeführt und dokumentiert worden ist. Der Garantieträger übernimmt die Verantwortung für die Funktion nur, Die Anschlussspannung liegt in einem Bereich zwischen +6 % bis -10 % der Nennspannung. Beim Anfahren sind keine ungewöhnlichen Geräusche zu hören. Der Ventilator sollte bei Bedarf jedoch mindestens einmal jährlich gereinigt werden, um seine Kapazität beizubehalten sowie Unwuchten und damit unnötige Lagerschäden zu vermeiden. Bei der Reinigung des Ventilators dürfen keine Hochdruckreiniger oder starke Lösungsmittel verwendet werden. Außerdem muss darauf geachtet werden, dass die Ausgleichsgewichte des Laufrads nicht verrückt werden oder das Laufrad beschädigt wird. Das Lager des Ventilatormotors ist wartungsfrei und muss nur bei Bedarf ausgewechselt werden. Bei der Wartung/Reinigung auf das Gewicht des Ventilator achten! Nach der Wartung/Reinigung in umgekehrter Reihenfolge einbauen. Vor dem Start des Ventilator den Sitz des Ventilator kontrollieren. Stellen Sie sicher, dass vom Ventilator keine ungewöhnlichen Geräusche ausgehen. wenn genehmigtes Zubehör verwendet wird. Die Garantie erstreckt sich nicht auf Fehler am Produkt, die von Zubehör/Ausrüstung eines anderen Fabrikats verursacht worden istt. FEHLERSUCHE Überprüfen, ob am Ventilator Spannung anliegt. 2. Spannung unterbrechen und sicherstellen, dass das Laufrad nicht blockiert ist. 3. Überprüfen EC-Motor mit Blinkcode. Weitere Informationen finden Sie auf Seite Thermokontakt überprüfen (gilt für AC). Wenn dieser ausgelöst hat, sollte die Ursache für die Überhitzung behoben werden, damit der Fehler sich nicht wiederholt. Zum Rückstellen eines manuellen Thermokontakts muss die Stromzufuhr ein paar Minuten unterbrochen werden, damit der Thermokontakt zum Grundzustand zurückkehren kann. Größere Motoren als 1,6 A können eine manuelle Rückstellung am Motor haben. Bei automatischem Thermokontakt geschieht die Rückstellung automatisch, wenn sich der Motor abgekühlt hat. 5. Überprüfen, ob der Betriebskondensator angeschlossen ist (gilt für AC), siehe Schaltplan. 6. Wenn der Ventilator weiterhin nicht funktioniert, sollte die erste Maßnahme sein, den Kondensator auszutauschen (gilt für AC). 7. Wenn keine dieser Maßnahmen hilft, wenden Sie sich an Ihren Ventilatorlieferanten. 8. Bei einer eventuellen Reklamation muss der Ventilator gereinigt und das Motorkabel unbeschädigt sein sowie eine ausführliche Störungsbeschreibung beigelegt werden.

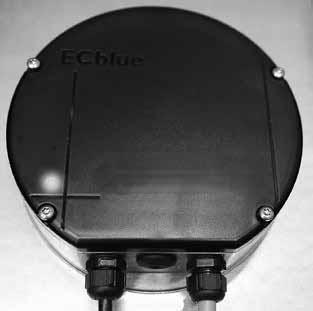

17 DEUTSCH FEHLERSUCHE EC-Motor mit Blinkcode Bei Ventilator IRB 250 E1 IRB 500 F3 EC, IRB 500x250 E1 1000x500 F3 EC. Betriebsbedingungen werden durch einen Blinkcode der LED angezeigt. Aus andere nur Alarmrelais. OFF ON 1 x 2 x 3 x 4 x 5 x 6 x 7 x 8 x 9 x LED Relais K1* Ursache Reaktion des Controllers Behebung Code Erklärung OFF Abgefallen, Keine Netzspannung. Netzspannung vorhanden? Gerät schaltet Aus und bei Spannungsunterbrochen wiederkehr automatisch wieder EIN. ON Angezogen, Normalbetrieb ohne Störung gebrückt 1 x Angezogen, Motor verriegelt = OFF Verbindung zwischen D1 und gebrückt Klemmen D1-24 V / 10 V 24V / 10V über (Digital In 1) nicht gebrückt. externen Kontakt unterbrochen. 2 x Angezogen, Aktives Temperaturmanagement Um das Gerät vor Schäden durch zu Bei sinkender Temperatur Kontrolle gebrückt hohe Innentemperaturen zu schützen, steigt die Aussteuerung der Kühlung verfügt es über ein aktives Temperatur- wieder linear an. des Controllers. management. Bei einem Temperaturanstieg über die festgelegten Grenzwerte wird die Aussteuerung linear reduziert. Um bei reduziertem Betrieb auf Grund zu hoher Innentemperatur ein externes Abschalten der kompletten Anlage (bei diesem für den Controller zulässigen Betrieb) zu verhindern, erfolgt keine Störmeldung über das Relais. * K1: bei werkseitig programmierter Funktion: Störmeldung nicht invertiert 17

18 DEUTSCH FEHLERSUCHE LED Relais K1* Ursache Reaktion des Controllers Behebung Code Erklärung 3 x Abgefallen, HALL-IC Controller schaltet Motor ab Falsches Signal von Hall-ICs, Fehler Automatischer Wiederanlauf, unterbrochen. in der Kommutierung. wenn kein Fehler mehr erkannt wird. 4 x Abgefallen, Phasenausfall (nur bei 3 ~ Typen) Der Controller verfügt über eine ein- Nach einer Abschaltung erfolgt Netzversorgung unterbrochen. gebaute Phasenüberwachung, bei bei ausreichender Spannungsver- prüfen. Netzstörung (Ausfall einer Sicherung sorgung nach ca. 15 sec. ein Anoder Netzphase) schaltet das Gerät laufversuch. Dies erfolgt solange zeitverzögert (ca. 200 ms) aus. bis wiederalle 3 Netzphasen vor- Funktion nur bei ausreichender handen sind. Belastung des Controllers gegeben. 5 x Abgefallen, Motor blockiert EC-Controller schaltet ab, Prüfen, ob Motor Wird bei vorhandener Kommutierung erneuter Anlaufversuch nach ca. frei drehbar. unterbrochen. 8 sec. lang keine Drehzahl > 0 ge- 2,5 sec. Endgültige Abschaltung, messen, wird der Fehler Motor wenn vierter Anlaufversuch Blockiert ausgelöst. vergeblich. Dann Reset durch unterbrechen der Netzspannung erforderlich. 6 x Abgefallen, IGBT Fault EC-Controller schaltet ab, Dann Reset durch Erdschluss oder Kurzschluss der erneuter Anlaufversuch nach unterbrechen der unterbrochen. Motorwicklung. ca 60 sec. Code 9. Netzspannung Endgültige Abschaltung, wenn erforderlich. nach zweitem Startversuch innerhalb 60 sec. erneute Fehlererkennung. 7 x Abgefallen, ZK Unterspannung Steigt die Zwischenkreisspannung Wenn die Zwischenkreisspannung innerhalb von 75 sec. wieder über unterbrochen. unter den festgelegten Grenzwert den Grenzwert an, so erfolgt ein absinkt, erfolgt eine Abschaltung. automatischer Anlaufversuch. Bleibt die Zwischenkreisspannung länger als 75 sec. unter dem Grenzwert, so erfolgt eine Abschal tung mit Fehlermeldung. 8 x Abgefallen, ZK Überspannung Sinkt die Zwischenkreisspannung Wenn die Zwischenkreisspannung innerhalb von 75 sec. wieder unter unterbrochen. über die festgelegten Grenzwerte den Grenzwert, so erfolgt ein ansteigt erfolgt eine Abschaltung des automatischer Anlaufversuch. Motors. Bleibt die Zwischenkreisspannung Ursache zu hohe Eingangsspannung Grenzwert so erfolgt eine Abschaloder generatorischer Motorbetrieb. tung mit Fehlermeldung. 9 x Angezogen, IGBT Abkühlpause IGBT Abkühlpause für ca. 60 sec. gebrückt. Endgültige Abschaltung nach 2 Abkühlpausen Code 6. * K1: bei werkseitig programmierter Funktion: Störmeldung nicht invertiert 18

19 DEUTSCH
