1 Teknisk manual s GATE Reha Devolpoment AB Iserga, S Smålandstenar Telefon +46(0) Fax +46(0) E-post info@gaterd.se

2 Teknisk manual s TRYCK Hallands Nyheter Civiltryckeri ANSV. UTGIVARRE TM GATE Reha Development AB Iserga, S Smålandstenar Telefon +46(0) Fax +46(0) E-post info@gaterd.se

3 Innehållsförteckning Detaljförteckning... 4 Reservdelar, Tillehör... 6 Rengöring / Rekond... 7 Instruktioner... 8 Broms / Inställning... 8 Ihopfällning, förvaring / Transport /... 8 Säkerhetsanvsningar, ID-märkning... 9 Teknisk data Garanti

4 Detaljförteckning 1 2* a a c d e f g 9 a c Säte med integrerat förvaringsfack Bromshandtag Skruv Skruv med mutter och rund platta Bromswire Justerskruv för roms Aluminium ram Höger/Vänster Vred för reglering av handtagsröret Fjäder/Fällmekanism Hjul fram/ak Skruv för fastsättning av akre hjul + muttrar Skyddshuv hjulmutter Bult Utvändig ricka Låsmutter Invändig ricka Skyddshuv hjul/skruvskalle Bromsklack Fjäder Hylsa Klack inkl. skoning Fästelement för höjdjustering av sits Handtagsrör vänster/höger Wirehölje 1 4

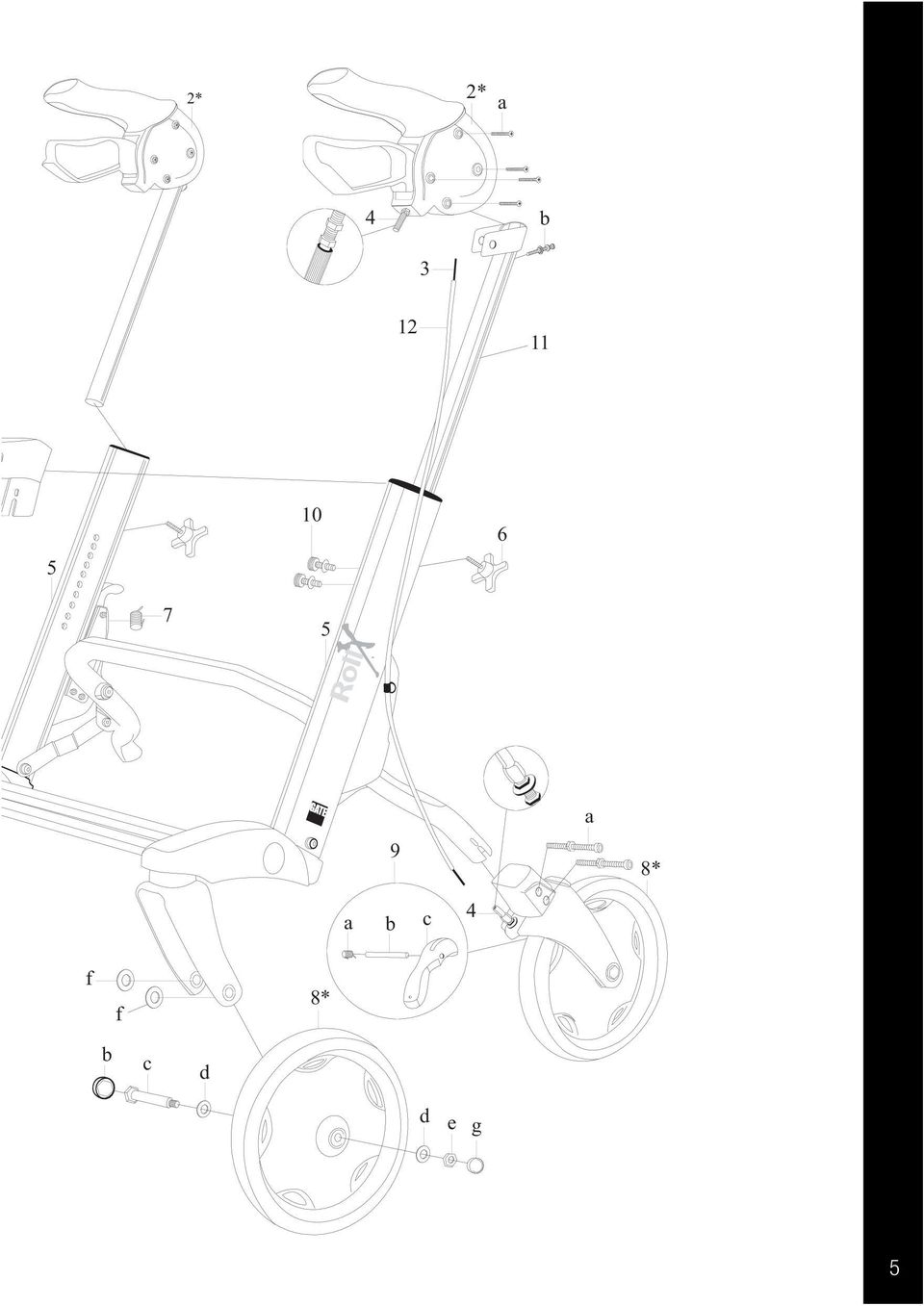

5 2* 2* a a 8* a c 4 f f 8* c d d e g 5

6 Reservdelar Nr. Art# Beskrivning EAN (3) (9) (2) (2) (1) (6) (10) (8) (12) (11) (4) (7) (8,) (8,g) Bromswire (10 st/set) Bromsklack komplett inkl. hylsa/fjäder Bromshandtag exkl. wire Vänster Bromshandtag exkl. wire Höger Plastsits komplett, grå Vred för höjdjustering (10 st/set) Fästelement för höjdjustering av sits (20st/set) Hjul (fram/ak) komplett inkl. fästelement Wirehölje (10 st/set) Handtagsrör vä/hö Justerskruv för roms Fjäder/Fällmekanism Skyddshuv för hjulmutter Skyddshuv för hjul/skruvskalle Tillehör Art# Beskrivning EAN Korg, Svart Hängag, Grå Steghjälp Vä/Hö Kryckhållare Vä/Hö Hållare för syrgastu Serveringsricka, Brun Släproms (par) Enhandsroms Vänster Enhandsroms Höger Ryggand med mjuk polstring HP-handtag Vänster HP-handtag Höger Bärrem Mjuksits, Grå

7 Rengöring / Rekond Kontrollera att/om Handtag Grepp ej är skadat/smutsigt Höjdjustering av handtag fungerar Broms Bromshus/handtag ej är skadat Bromswire löper fritt i hölje/är ej skadad Bromsklack ej är skadad/skoning är orta/klack är nedsliten Broms återfjädrar vid romsning Färdroms fungerar - ger önskad romseffekt Parkeringsroms fungerar - ger önskad romseffekt Stativ Inga mekaniska skador finns. Rollator/konstruktion ska kännas stum - inga glapp Sits Sits fäster ordentligt vid sitsram, kan fällas upp utan prolem, ej är skadad Skruvar för höjdjustering är ordentligt åtdragna Fällmekanism Rollatorn enkelt kan fällas (utan "gnissel") - drag i fällspak/känn motstånd från fjäder Vid utfällning - känn att rolltorn låser med ett distinkt "klick" rollatorn kan stå ihopfälld då parkeringsroms används Hjul Slitanan ej är skadad/nedsliten Hjul/gaffel är åtdragna - snurra hjulet/ska stanna efter ca 3 varv Skyddshuv täcker skruvskalle/hjulmutter Allmänt Rollatorn känns "stum" och glappfri - inget skrammel ska finnas Rollatorn är plan - alla hjul i kontakt med underlaget Åtgärd Rengör med ljum såpalösning. Använd ej lösningsmedel aserat på petroleumprodukter. Byt handtag Byt vred, yt insatshylsa/aluminium Byt handtag Smörj wire (typ silikonspray) alt. yt wire Byt romsklack Smörj wire (typ silikonspray) alt. yt wire kontrollera fjäder/romsklack Justera wirespänning med justerskruv, spänn upp romsklack/wire Justera wirespänning med justerskruv, spänn upp romsklack/wire Om glapp/skador finns - konsultera kundtjänst/gate Byt sits/fästelement Smörj skruv/dra åt Byt fjäder i fällmeknismen, smörj Om skador finns konsultera kundtjänst/gate yt clips/fällmeknism Byt hjul/låsmutter Om hjul demonteras från ult så ska ny låsmutter användas vid återmontering Justera åtdragning av hjulmutter, smörj glidlager Vid ehov kompletter med nya huvar Justera infästning på akgaffel - planhet erhålls 7

8 Övriga Instruktioner Broms / Inställning Justera romsens funktion genom att justera wirespänningen; 1 1 a 2 Spänn wire genom att ändra justerskruvens (a) läge kontrollera att romsen har önskad funktion. Fixera den gjorda inställningen genom att mutter () låses mot romshuset (verktyg krävs). Motsvarande justering kan också göras vid (2). Ihopfällning, förvaring / Transport Ihopfällning, förvaring Tag ort korg/ricka om nödvändigt. Drag fällspak UPPÅT fäll ihop rollator. Rollatorn kan ställas ihopfälld då romsar är i parkeringsläge. (Bilderna 1-3) 4 5 Transport Fäll ihop rollator enligt ovan. Använd Bärrem (se ilderna 4-5); För att rulla rollator i hopfällt läge Vid lyft 8

9 Säkerhetsanvisningar Rollator ska enart användas; som ett GÅNGHÄLPMEDEL på plana och hårda underlag ID-märkning 1 2 RollX kg ID Gate Reha Development AB Iserga, S Smålandstenar Telefon +46(0) Fax +46(0) E-post info@gaterd.se 1. Produktnamn 2. Artikelnummer 3. Serienummer 4. Tillverkningsdatum 5. Varning! Se användarinstruktioner 6. EAN kod 9

10 Teknisk Data Storleks dimensioner Längd Bredd Bredd mellan handtagen Bredd mellan framhjulen (fritt utrymme för gång) Reglering handtagshöjd Höjd på sätet Dimensioner säte längd/redd Dimensioner hjul Dimensioner ihopfälld Längd Höjd (ihopfälld med lägsta reglering på handtag) Höjd (ihopfälld utan handtags rör) Vikt RollX Max. last Max. rukarvikt Material Aluminium, Plast ( PP, PP/GS, PA, PA/GS, TPE ) Stål 660 mm 600 mm 450 mm 470 mm mm mm 440/200 mm 200 mm 345 mm 780 mm 675 mm 7.8 kg 125 kg 10

11 Garanti Vi lämnar 2 års garanti på ev. farikationsfel (gäller ej förslitningsdetaljer). För mer information eller frågor var vänlig kontakta: TM GATE Reha Development AB Iserga, S Smålandstenar Telefon +46(0) Fax +46(0) E-post info@gaterd.se 11

12 GATE Reha Devolpoment AB Iserga, S Smålandstenar Telefon +46(0) Fax +46(0) E-post S /060704
