1 SAFEPLAST SLANGSKYDD komplett skydd för hydraulslangar och maskinist SAFEPLAST alltid ett tryggt val! 1

2 2

3 INNEHÅLL OM SAFEPLAST OY. 4 SAFEPLAST SORTIMENT OCH EGENSKAPER SAFE-SPIRAL... 9 SAFE-SPIRAL - TEKNISK INFORMATION.. 11 SAFE-SPIRAL ECO-LINJE 12 SAFE-SPIRAL DUO 14 SAFE-SPIRALS, BRANDED. 15 SAFE-SPIRAL ABRA. 16 SAFE-SPIRAL ABRA TEKNISK INFORMATION. 17 SAFE-SPIRAL MINE + 18 SAFE-SPIRAL MINE + TEKNISK INFORMATION.. 19 SAFE-SPIRAL ASTA.. 20 STANDARD FÖRPACKNINGAR.. 21 SAFE-SLEEVE. 22 SAFE-SLEEVE MSHA SAFE-WRAP 25 SAFE-FIRE SLEEVE & WRAP.. 26 SAFEPLAST BUNTNINGSSPIRAL 28 BINDING SPIRALS TEKNISK INFORMATION 29 SAFE-STRIP - BUNTNINGSREMMAR SAFEPLAST BUNTNINGSREMMAR. 32 SAFE-STOPPER 33 SAFE-BUNDLER 34 SAFE-TOOL. 35 KONTAKTPERSONEN. 36 REACH & RoHS STATEMENTS.. 37 TOLERANSER

4 OM SAFEPLAST OY Safeplast Oy var grundad i Finland, där huvudkontoret är också i dag. Vi har produktions- och försäljningsbolag också i usa (Safeplast NA), och ett försäljningskontor med lokalt lager, Safeplast Shanghai Ltd., i Kina Safeplast Oy tillverkar högklassiga slangsskydd av plast och textil för att skydda hydraulslangar och maskinist. Vi har också olika typer av slangbuntnings-remmar. Produkterna är producerade för att motsvara krav av maskin- och konstruktionstillverkare. Safeplast Oy är certifierad enligt ISO 9001:2015 (kvalitets-) och ISO 14001:2015 (miljöledningssystem). Safe-Spiralerna produceras med extrusion av HD-polyeten. Tack vare tillverkningsmetoden har produkterna naturligt avrundade kanter och mycket hållbar konstruktion. Fortgående produktutveckling garanterar att produkterna håller sina höga och konkurrenskraftiga kvaliteter. Ytterligare till våra standard slangsskydd tillverkar vi HDPE spiraler för många special bruk. Textil Safe-Sleeves, båda standard typ och MSHA-godkända, är avsiktligt för operatorskydd, men fungerar mycket bra som slangsskydd mot slitage. Safeplast kunder består av ledande återförsäljare inom hydraulik- och pneumatikbranschen samt anmärkningsvärda maskintillverkare. Skogs-, jordbruks- och gruvmaskintillverkare är föregångare till användning av Safeplast skyddsspiraler, men våra slangsskydd kan användas i alla maskiner: stor eller små (flygplans jordningsströmskabel, bulldozers, traktors, grävmaskin, schaktningsmaskin. Vi erbjuder snabba leveranser och flexibel service och lösningar för era behov. Safeplast är alltid ett säkert val! Safeplast Oy tillhör företagsgruppen SNT-GROUP OY, som producerar tillbehör och erbjuder tjänster för olika industrigrenar. 4

5 5

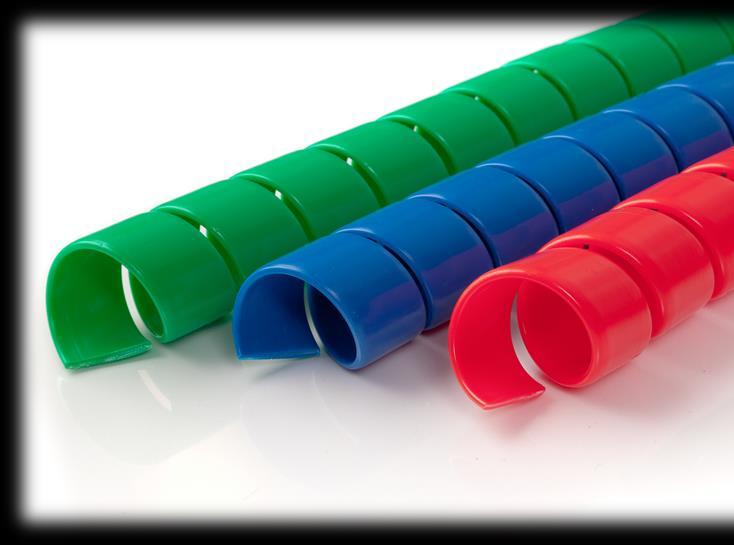

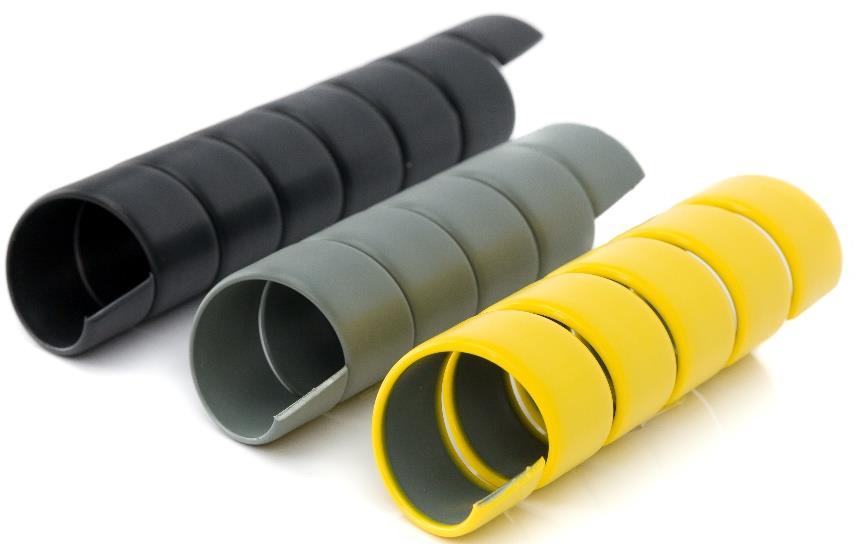

6 SAFE-SPIRALER Vad? en högklassig & fördelaktig lösning för slangskyddandet: extruderad av HD polyeten extrem brottstyrka utmärk slitagebeständighet naturligt runda kanter halogen-fri UV-skyddad återvinningsbar lätt att montera innehåller inga farliga/skadliga ämnen elastisk: återställer lätt till ursprungliga form temperaturområde från -50 C till +100 C omfattande sortiment av diameter tillgänglig i rullar eller i färdig kapade längder olika specialfärg tillgänglig enligt order spiraler för specialbruk tillgänglig Varför? skyddar slangar mot slitage, slag och väderförhållanden sparar pengar, eftersom slangar varar längre och antalet arbetsfördröjningar som orsakas av slitsbrott minskar kulört spiraler hjälper med visibilitet av slangar för att bunta ihop hydraul- och pneumatikslangar att öka säkerhet och göra behandlingen av slangar lättare Var? skogsmaskiner lantbruksmaskiner gruvmaskiner bulldozers traktors grävmaskiner lastbilar, tåg, trucks byggmaskiner, stor eller liten I princip alla maskiner med hydraulslangar! 6

7 SAFE-SLEEVE (MSHA) & SAFE-WRAP Vad? erbjuder komplett skydd för maskinist och slangar: Varför? Pin Hole testade: hinder direkta oljestrålar genom att sprida oljan till fogg fyller anfordringar av standarder EN och EN ISO 3457 återvinningsbar UV-beständig utmärk tolerans mot kemikalier förnämlig slitagebeständighet Safe-Sleeve också med MSHA Safe-Wrap med Velcro -kardborre möjligt att ha med eget märke hydraulolja kan genomborra hud med endast 7 bar tryck. När oljan penetrerar hudvävnad och senor till exempel genom fingertoppen, kan den bara avlägsnas i en operation EU-standarder kräver skydd mot direkta fluidumstrålar våra sleeves är pin hål - testade -> du kan lita på dem för att skydda dig och dina arbetare skyddar slangar mot nötning buntar slangar ihop SAFE-STRIPS Vad? brett sortiment av slangbuntningsrem Varför? buntar slangarna ihop för att hantering av slangar blir säkrare och enklare monteringen av spiraler blir enklare och snabbare när slangarna stannar ihop egen branding möjlig 7

8 SAFE-SPIRAL EGENSKAPER Produkt SAFE-SPIRAL SAFE- SPIRAL SAFE-SPIRAL SAFE-SPIRAL SAFE-SPIRAL SAFE-SPIRAL SAFE-SPIRAL Kvalität STANDARD ECO med märke ABRA DUO ASTA MINE + Råmaterial HDPE Runda kanter Förskurna längder Rullar tillgängliga 2-färgad Specialfärgar Eget märke möjlig UV-beständig Återvinningsbar Antistatisk (begränsad) Antistatisk (permanent) Flamresistant (MSHA) Lagervara SAFE-SLEEVE EGENSKAPER Produkt SAFE-SLEEVE SAFE-SLEEVE Kvalität STANDARD MSHA SAFE-WRAP SAFE-FIRE SLEEVE / WRAP Pin hål -godkänd Förskurna längder Rullar tillgängliga Eget märke möjlig * * Specialfärgar * Flamresistant (MSHA) * Höga temperaturer Återvinningsbar Lagervara ** * på begäran * på begäran ** standard storlekar 8

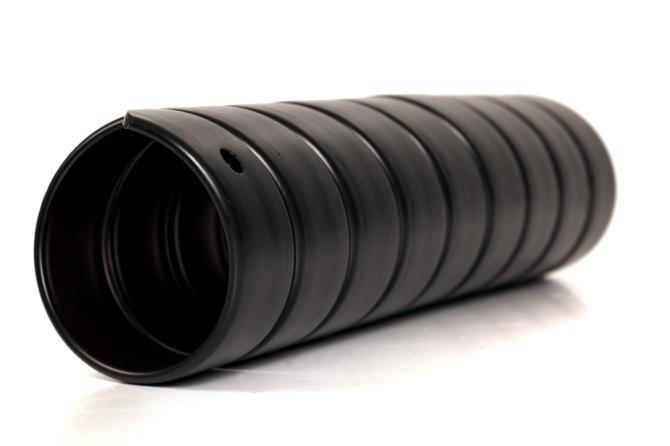

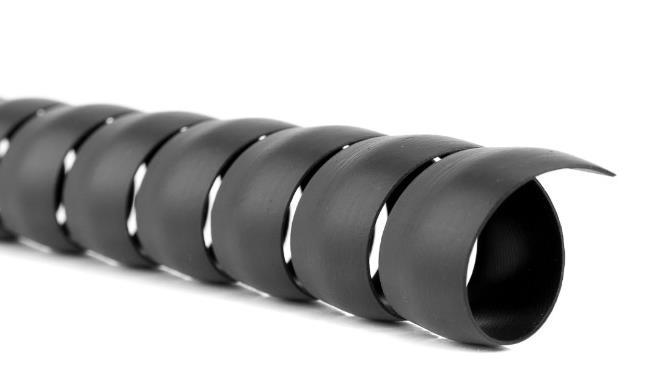

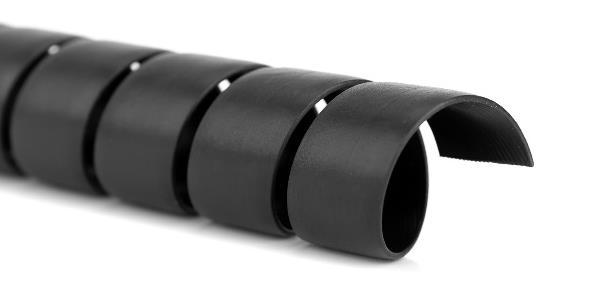

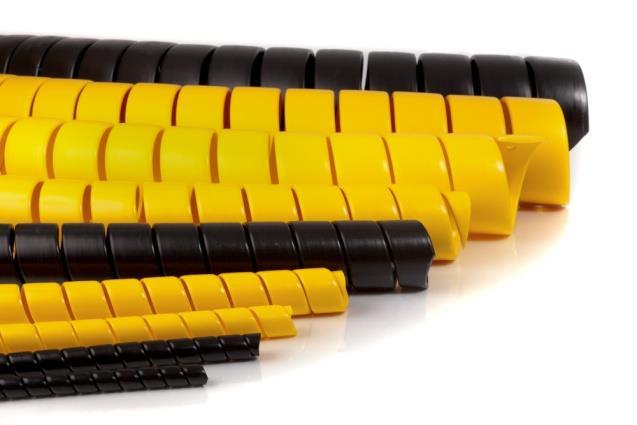

9 SAFE-SPIRAL SLANGSSKYDD är vår standard skyddsspiraler skyddar hydraul- och tryckluftsslangar mot slitage och slag, och fördenskull förlänger deras förbrukningstid erbjuder en högklassig, fördelaktig lösning för slangskyddandet färgade spiraler ger bättre visibilitet för slangar och förhindrar eventuella olyckor på förhand lätt att montera på slangar och kablar för flexibel buntning av hydraul- och pneumatikslangar flexibilitet möjliggörs att en spiral har en bredd användningsområde SAFE-SPIRALER extruderas av råmaterial HD polyeten. Övertaget av denna produktionsteknik är naturligt runda kanter och absolut bäst slaghållfasthet och slitstyrka. SAFE-SPIRAL tål syror, oljor och lösningsmedel innehåller antistatiskt tillsatsämne flexibel UV-beständig frost- och värmebeständig återvinningsbara Nötningshållfastbarheten av Safe-Spiral är utmärk och slitaget minimal. Rekommenderad användningstemperatur är från -50 C till +80 C (kontinuerlig) och +100 C (inom kort). Yttre diametrar (nominal) är tillgängliga från 12mm till 140mm som betyder ett användningsområde för slangar med YD 9mm till åtminstone 155mm. 9

10 Färg: standardfärg svart och gul, andra färg tillgänglig på begäran (min. 600 m per färg) Rullar: 12mm 20mm 25m 25mm 50mm 25m and 50m 40mm, 63mm 25m 75mm, 90mm 20m 110mm 15m 125mm 12m 140mm 10m Kortare styck: YD 12 50mm minimum längd 500mm, YD mm minimum längd 1000mm maximum längd för alla diametrar 6000mm, minimummängd en full förpackning Alla styck har en rundad ände och ett hål för förlängning och fästande. 10

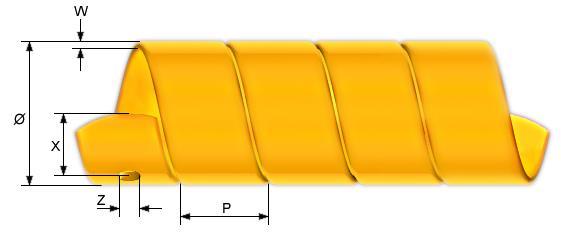

11 SAFE-SPIRAL - TEKNISK INFORMATION Material: HD polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inga hål. Nominal yttre / inre Ø Rekommenderad för slang yttre diameter mm 12 / 9,6mm / 13,4mm / 16,0mm / 20,6mm / 27,0mm / 34,6mm / 43,2mm / 55,6mm / 66,2mm / 80,2mm / 99,0mm / 113,2mm / 127,0mm Safeplast artikel nr. för svarta / gula rullar 012R25MU / 012R25KE 016R25MU / 016R25KE 020R25MU / 020R25KE 025R25MU / 025R25KE 032R25MB / 032R25KB 040R25MU / 040R25KE 050R25M2 / 050R25K2 063R25MU / 063R25KE 075R20MU / 075R20KE 090R20MU / 090R20KE 110R15MU / 110R15KE 125R12MU / 125R12KE 140R10MU / 140R10KE Rullängd Vikt (genom -snitt) kg / m Vägg W mm Lyft P mm Hål Ø Z mm 25m 0,04 1, m 0,06 1, m 0,09 2, m 0,15 2, m 0,19 2, m 0,30 2, m 0,40 3, m 0,65 3, m 0,73 4, m 1,20 4, m 1,76 5, m 2,05 5, m 2,50 6,

12 SAFEPLAST ECO-LINJE SAFE-SPIRAL ECO ekonomisk och flexibel lösning för slangskyddandet tillverkad med extrudering av 100 % återvunnen HD polyeten tål syror, oljor och lösningsmedel recyclable / innehåller inte farliga ämnen rekommenderad användningstemperatur från -50 C till +80 C Färg: svart (ECO), ljus grå (RECO) och gul (RECOK) Nominal yttre / inre Ø 12 / 9,6mm +/-0,7mm 16 / 13,4mm +/-0,8mm 20 / 16,0mm +/-1,0mm 25 / 20,6mm +/-1,3mm 32 / 27,0mm +/-1,6mm 40 / 34,6mm +/-2,0mm 50 / 43,2mm +/-2,5mm 63 / 55,6mm +/-3,2mm 75 / 66,2mm +/-4,0mm 90 / 80,2mm +/-6,0mm 110 / 99,0mm +/-7,0mm Safeplast artikel nr. för svarta / ljus grå / gula rullar 012R25ECO / RECO (gul inte tillgänglig ) 016R25ECO / RECO / RECOK 020R25ECO / RECO / RECOK 025R25ECO / RECO / RECOK 032R25ECO / RECO / RECOK 040R25ECO / RECO / RECOK 050R25ECO / RECO / RECOK 063R25ECO / RECO / RECOK 075R20ECO / RECO / RECOK 090R20ECO / RECO / RECOK 110R15ECO / RECO / RECOK Vikt (genomsnitt) kg / m 0,04 0,06 0,09 0,15 0,19 0,30 0,40 0,65 0,73 1,20 1,76 Vägg W mm 1,2 +/-0,3mm 1,3 +/-0,3mm 2,0 +/-0,3mm 2,2 +/-0,3mm 2,5 +/-0,4mm 2,7 +/-0,4mm 3,4 +/-0,3mm 3,7 +/-0,3mm 4,4 +/-0,3mm 4,9 +/-0,3mm 5,5 +/-0,5mm Lyft P mm 10 +/-1,2mm 12 +/-1,2mm 20 +/-1,3mm 21 +/-1,3mm 22 +/-1,5mm 24 +/-1,7mm 30 +/-2,0mm 37 +/-2,0mm 42 +/-2,0mm 45 +/-2,0mm 50 +/-2,0mm Rullängd 25m 25m 25m 25m 25m 25m 25m 25m 20m 20m 15m 12

13 ECO-FLEX & ECO-FLAT ekonomisk och mycket flexibel lösning för slangskyddandet eller slang och kabel buntning tillverkad med extrudering av 100 % återvunnen HD polyeten tål syror, oljor och lösningsmedel recyclable / innehåller inte farliga ämnen rekommenderad användnings-temperatur är från -50 C till +80 C Färg: endast svart ECO-FLEX har en rund profil för att minska friktionen. Den har en bredare böjningsradie på grund av mindre avstånd från spiraler. ECO-FLAT har en plan profil för enkel kabelbuntning. Nominal yttre / inre Ø Rullängd Safeplast artikel nr. för ECO-FLEX Safeplast artikel nr. för ECO-FLAT 16 mm 25m EFX016R25MU EFT016R25MU 20 mm 25m EFX020R25MU EFT020R25MU 25 mm 25m EFX025R25MU EFT025R25MU 32 mm 25m EFX032R25MU EFT032R25MU 40 mm 25m EFX040R25MU EFT040R25MU 13

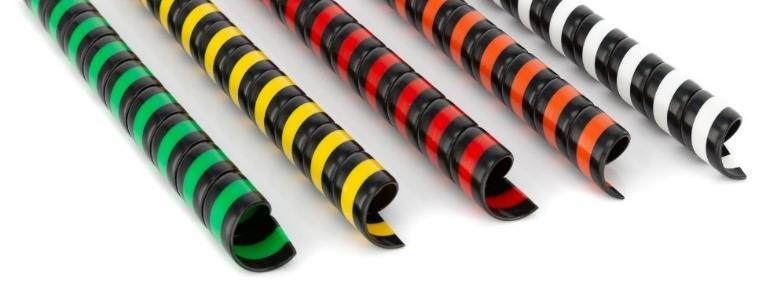

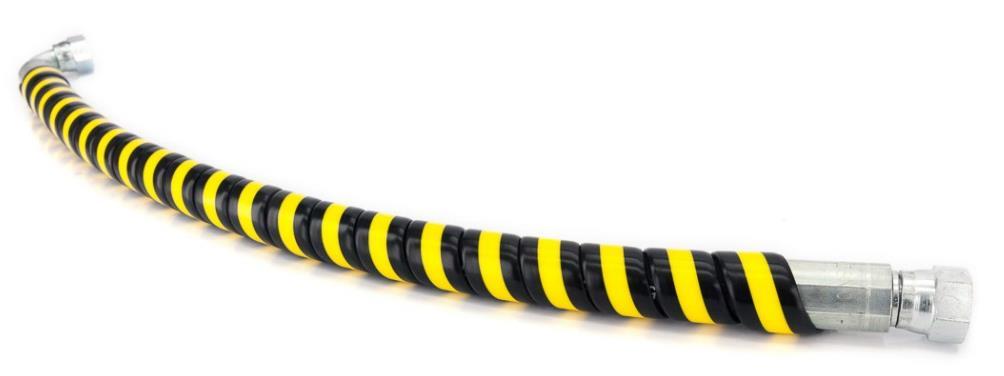

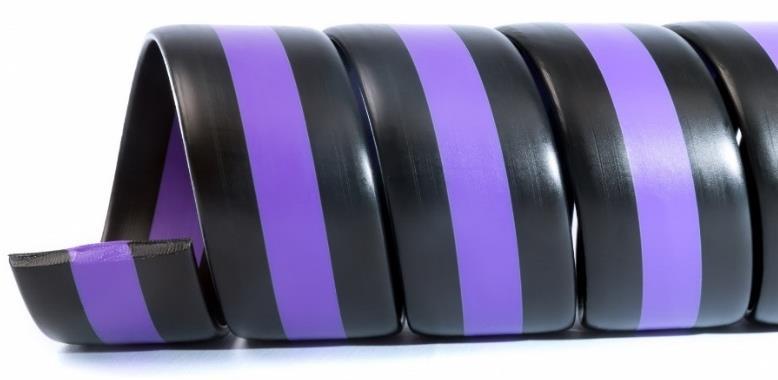

14 SAFE-SPIRAL DUO Safe-Spiral DUO är utvecklad för markering av olika slags slangar och / eller att lägga uppmärksamhet på vissa objekt. DUO kan också hjälpa er eller era kunder att stärka sin brand med företagsfärg. Safe-Spiral DUO är producerad med dubbelextrusion och ni kan koppla en annan färg med svart (minimum 600 m per färgkombination). Safe-Spiral DUO är inte en lagerartikel, men produceras efter order. Material: HD polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inga hålar. Nominal yttre / inre Ø Rekommenderad slang yttre diameter mm Safeplast artikel nr. för svart med gula rand Rullängd Vikt (genomsnitt) kg / m Vägg W mm 20 / 16,0mm DUO020R25MK 25m 0,09 2, / 20,6mm DUO025R25MK 25m 0,15 2, / 27,0mm DUO032R25MK 25m 0,19 2, / 34,6mm DUO040R25MK 25m 0,30 2, / 43,2mm DUO050R25MK 25m 0,40 3, / 55,6mm DUO063R25MK 25m 0,65 3,7 27 Lyft P mm 75 / 66,2mm DUO075R20MK 20m 0,73 4,

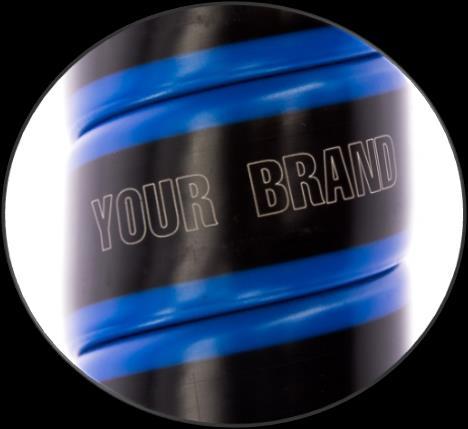

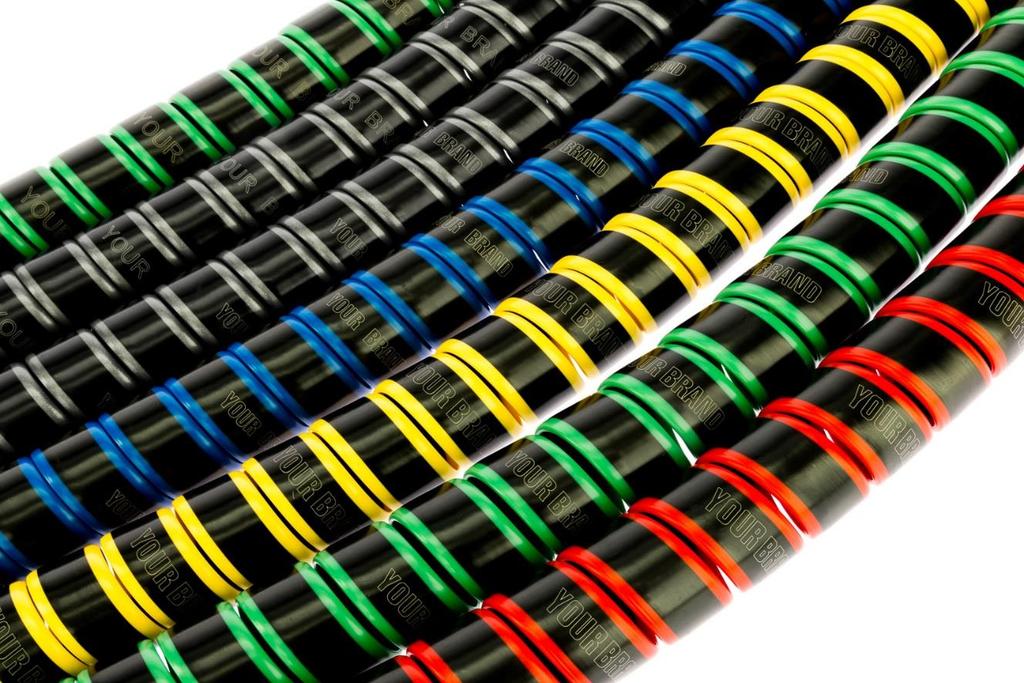

15 SAFE-SPIRALER MED EGET MÄRKE Vi kan trycka ert namn eller logo på Safe-Spiraler för att vidare förbättra er brandkännedom. Ni kan också välja att tillägga era företagsfärger för att skilja er från era konkurrenter. Minimum order är 600 meter per order (per färg om denna möjlighet används) och denna kvantitet kan innehålla olika storlekar. Priset offereras enligt total volym. Tryckning är möjligt för svarta spiraler YD mm. Färgrandet är möjligt för spiraler YD mm. Dessa lasertryckta spiraler produceras alltid efter order. 15

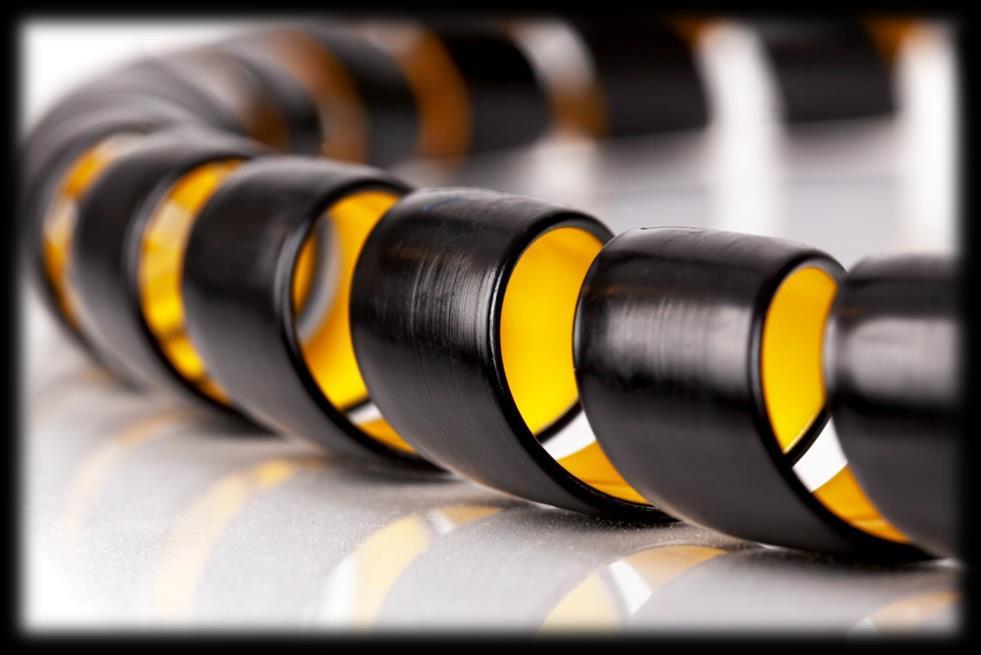

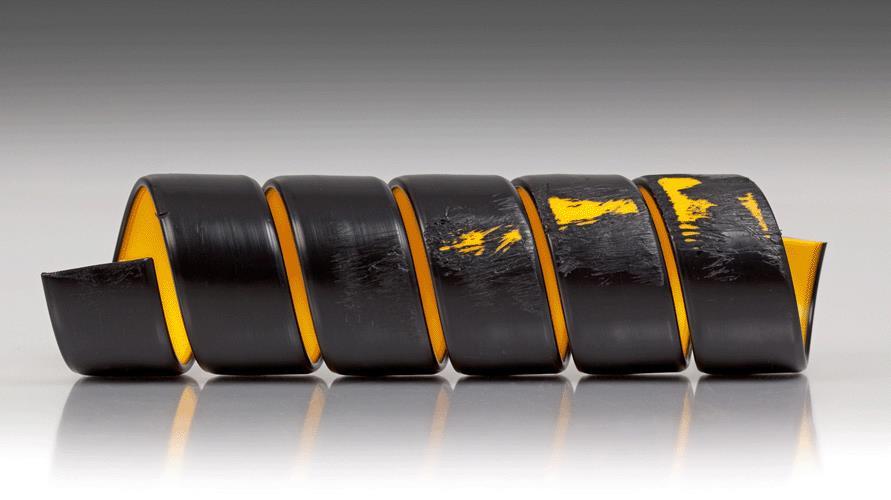

16 SAFE-SPIRAL ABRA Safe-Spiral Abra är tvåfärgad slitage indikatorspiral. Den har svart yta och gul inre. Safe-Spiral Abra hjälper till att identifiera punkter som är exponerade för slitning eller hårda slag och vilka därför kräver mer observation: när den svarta ytan försvinner och den gula färgen syns, vet man att det snart är dags att ersätta spiralen. Slitningen är fastän minimal, trots ytan är bara 0,5mm tjock. Det tar c km eller 415 timmar innan ytan försvinner, på ett 1,9 MPa yttryck (enligt pinon-disk - test). Safe-Spiral Abra produceras med dubbelextrusion av HD Polyeten och har runda kanter, liksom standard Safe-Spiral. Safe-Spiral Abra är tillgänglig på yttre diameter mm. Längder: produceras bara i rullar Safe-Spiral Abra är ingen lagervara, men produceras efter order. 16

17 SAFE-SPIRAL ABRA - TEKNISK INFORMATION Material: High Density Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inga hålor. Nominal yttre / inre Ø Rekommenderad slang yttre diameter mm Safeplast artikel nr. Rullängd Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm 20 / 16,0mm DC020R25MK 25m 0,09 2, / 20,6mm DC025R25MK 25m 0,15 2, / 27,0mm DC032R25MK 25m 0,19 2, / 34,6mm DC040R25MK 25m 0,30 2, / 43,2mm DC050R25MK 25m 0,40 3, / 55,6mm DC063R25MK 25m 0,65 3, / 66,2mm DC075R20MK 20m 0,73 4, / 80,2mm DC090R20MK 20m 1,20 4, / 99,0mm DC110R15MK 15m 1,76 5,

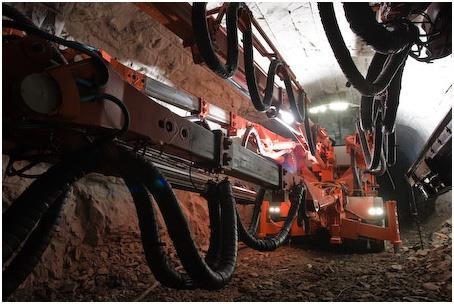

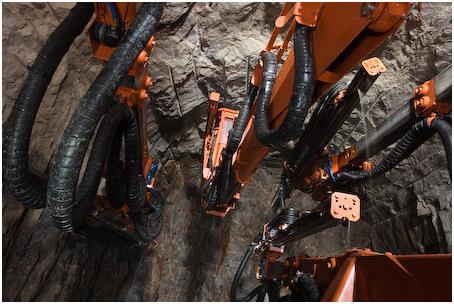

18 SAFE-SPIRAL MINE + Safe-Spiral MINE + är utvecklad till skydd för hydrauliska (eller motsvarande) slangar mot mekaniskt slitage i miljön där flamresistans samt antistatiska egenskaper krävs, speciellt i gruvmaskiner och apparat. Safe-Spiral MINE + är godkänd av Mine Safety and Health Administration med godkännande Nr. MSHA IC-271 (utvidgad). Antändlighet är testad enligt standard UL-94 och produkten är V-0 klassificerad. Längd: Färg: Leveranstid: produceras endast i rullar brunaktig grå 4 5 veckor efter order Material: Denna produkt produceras med extrusion av High Density Polyetenplast. Flambeständighet är förbättrat framåt med olika ingredienser för att fördröja antändlighet och förbränning. Produkten innehåller också konduktiv termoplast blandning. 18

19 SAFE-SPIRAL MINE + TEKNISK INFORMATION Material: High Density Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inga hålor. Nominal yttre / inre Ø Rekommenderad slang yttre diameter mm Safeplast artikel nr. Rullängd Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm 16 / 13,4mm R25MINE+ 25m 0,06 1, / 16,0mm R25MINE+ 25m 0,12 2, / 20,6mm R25MINE+ 25m 0,17 2, / 27,0mm R25MINE+ 25m 0,22 2, / 34,6mm R25MINE+ 25m 0,32 2, / 43,2mm R25MINE+ 25m 0,55 3, / 55,6mm R25MINE+ 25m 0,72 3, / 66,2mm R20MINE+ 20m 0,90 4, / 80,2mm R20MINE+ 20m 1,09 4, / 99,0mm R15MINE+ 15m 1,60 5,5 50 Safe-Spiral MINE + är ingen lagervara, men produceras efter order. 19

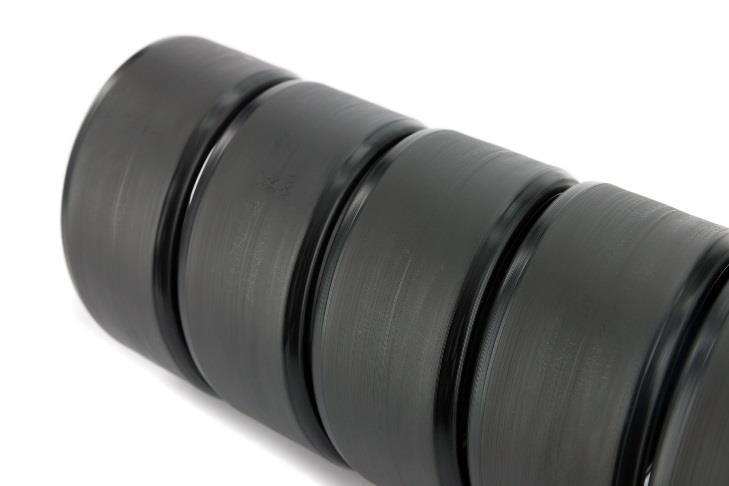

20 SAFE-SPIRAL ASTA Safe-Spiral ASTA är varaktigt antistatiskt spiral, som är designad för underjordiska gruvor och andra special (explosiva) miljöer, där det krävs konduktivitet. Safe-Spiral ASTA är i korrespondens med PN-EN , som motsvarar ATEX direktiv, men för Non-Electrical Equipment for potentially Explosive Atmospheres. Rullar: Färg: Leveranstid: produceras endast i rullar svart 4 5 veckor efter order Material: HD polyeten + konduktiv termoplast blandning Safe-Spiral ASTA är tillgänglig på följande diameter: Normativa yttre / inre Ø Rekommenderad slang yttre diameter mm Safeplast artikel nr. Rullängd Vikt (genomsnitt) kg / m Vägg W mm 20 / 16,0mm R25ASTA 25m 0,11 2, / 20,6mm R25ASTA 25m 0,17 2, / 27,0mm R25ASTA 25m 0,23 2, / 34,6mm R25ASTA 25m 0,29 2, / 43,2mm R25ASTA 25m 0,41 3, / 55,6mm R25ASTA 25m 0,70 3, / 66,2mm R20ASTA 20m 0,88 4, / 80,2mm R20ASTA 20m 1,20 4,9 45 Lyft P mm 110 / 99,0mm R15ASTA 15m 1,61 5,5 50 *** ovannämnda storlekar är normativa, eftersom specialämnet orsakar lite krympning efter spiralen avkylas. Ytresistivitet är i snitt 8.0 kω / m2. Testrapport kan skickas enligt begäran. 20

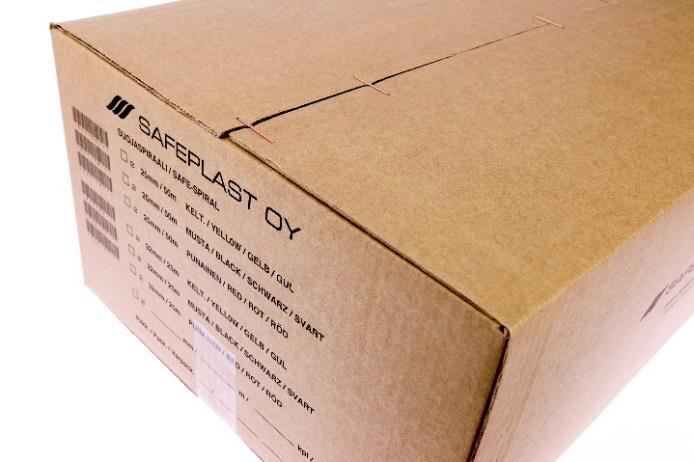

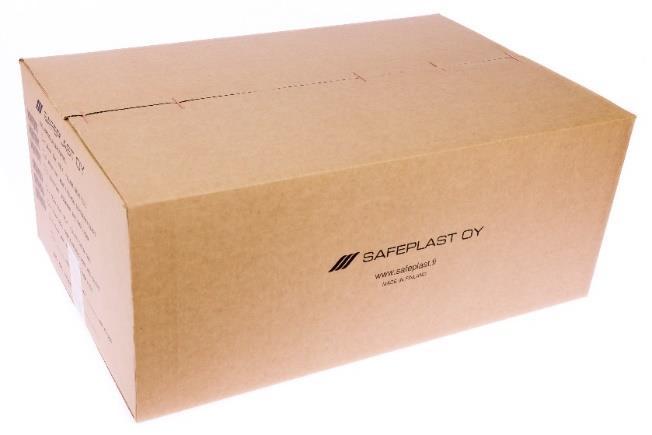

21 STANDARDFÖRPACKNINGAR Rullar Diameter Längd Förpackning 12 mm 25 m 40 x 40 x 10 cm 16 mm 25 m 40 x 40 x 10 cm 20 mm 25 m 40 x 40 x 15 cm 25 mm 25 m 60 x 40 x 15 cm 25 mm 50 m 60 x 40 x 25 cm 32 mm 25 m 60 x 40 x 25 cm 32 mm 50 m 60 x 40 x 38 cm 40 mm 25 m 60 x 40 x 38 cm 50 mm 25 m 80 x 60 x 28 cm 50 mm 50 m 80 x 60 x 43 cm 63 mm 25 m 80 x 60 x 43 cm 75 mm 20 m 80 x 60 x 43 cm 90 mm 20 m 80 x 60 x 63 cm 110 mm 15 m 80 x 60 x 63 cm 125 mm 12 m 80 x 60 x 63 cm 140 mm 10 m 80 x 60 x 63 cm 6m längder Diameter St. Förpackning 20 mm 25 st. 80 x 60 x 28 cm 25 mm 25 st. 80 x 60 x 43 cm 32 mm 10 st. 80 x 60 x 28 cm 50 mm 10 st. 80 x 60 x 43 cm 75 mm 5 st. 80 x 60 x 63 cm 90 mm 4 st. 80 x 60 x 63 cm 110 mm 3 st. 80 x 60 x 63 cm 140 mm 2 st. 80 x 60 x 63 cm Plastförpacknigar Styck max 2m Diameter St. per förpackning 20 mm 25 st. 20 mm 50 st. 25 mm 25 st. 25 mm 50 st. 32 mm 25 st. 32 mm 50 st. 50 mm 25 st. 75 mm 10 st. 90 mm 10 st. 110 mm 10 st. 140 mm 5 st. 21

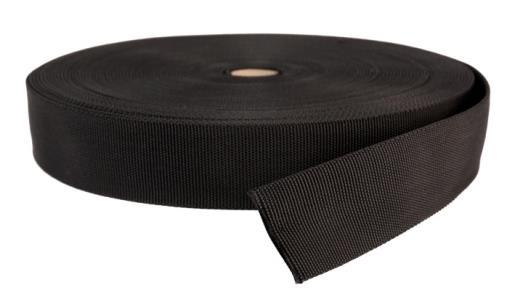

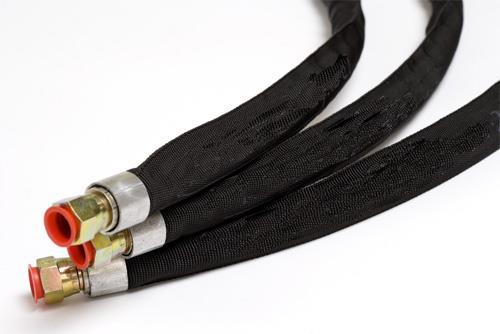

22 SAFE-SLEEVE Vår standardtyp textil SAFE-SLEEVE är producerad av polypropen, vilket är som material mycket beständigt och återvinningsbart. I allmän tål polypropen syror och alkali väl. erbjuder en fördelaktig lösning för slangskyddandet skyddar maskinist i närhet av slangar skyddar slangar mot slitage material total återvinningsbart tål både köld och värme SAFE-SLEEVE skyddar maskinister från direkta oljestrålar i närheten av slangar som går sönder. Europeisk standard EN ISO 3457 kräver att slangarna ska skyddas i följande fall: - operationstryck överstiger 5 MPa (=50 bar) eller - temperatur överstiger 60 C och - slangarna finns i normal användningsområde närmare än 1 meter från maskinist och i fall slangen rubbas finns det chans att direkt oljestråle kan uppnå maskinisten Ytterligare kräver standarden att skydden är tillräckligt stark att stoppa, sprida eller vända oljestrålen från att hitta operatorn direkt. Standarder EN och EN 4413 innehåller liknade krav. Vår Safe-Sleeve fyller dessa krav! Slitstyrkan av SAFE-SLEEVE är superb (testad enligt standard SFS-EN ISO : minimal massdefekt av endast 2 mg efter 100,000 gnuggar). Därför är Safe-Sleeve också ett mycket bra slangsskydd. Rekommenderad temperaturområde är från -40 C till +80 C. Safe-Sleeve är lätt att montera. SAFE-SLEEVE är UV-skyddad (minst upp till 120 kly) och enligt UVåldringstest har UV inget betydelsefullt intryck på draghållfasthet eller färg. SAFE-SLEEVE har låg ledningsförmåga. Alla testrapporter tillgängliga. 22

23 Färg: Längd: Förlängning: svart utan tryckning andra färger är möjliga, MOQ 3000m per storlek 50m / rulle max en per rulle Det rekommenderas att välja en storlek som är några millimeter större än slangen för att förbättra skyddet och göra det enklare att montera. Oavsett om det finns en koppling som redan är installerad påverkar även den stödberättigande storleken. SAFE-SLEEVE produktkod Innre Ø / platt (mm) Tolerans för ID +/- 0.5mm och för platt +/- 5% SL-RDX17 17 / 30 SL-RDX20 20 / 35 SL-RDX23 23 / 40 SL-RDX27 27 / 45 SL-RDX30 30 / 50 SL-RDX36 36 / 60 SL-RDX39 39 / 65 SL-RDX46 46 / 75 SL-RDX55 55 / 90 SL-RDX62 62 / 100 SL-RDX78 78 / 125 SL-RDX94 94 / 150 SL-RDX / 175 SL-RDX / 200 ALUMINIUMHYLSOR: Material: Aluminiumlegering EN AW-6060 T6 EN AW-6005A T6 / EN AW-6082 T6 (EN 573-3, 755-1, 755-2, 755-8) Safeplast artikel Vägg Bredd YD mm ID mm nr. mm mm ALUHO ALUHO ALUHO ALUHO ALUHO ALUHO ALUHO Bredd 23 ID Vägg YD

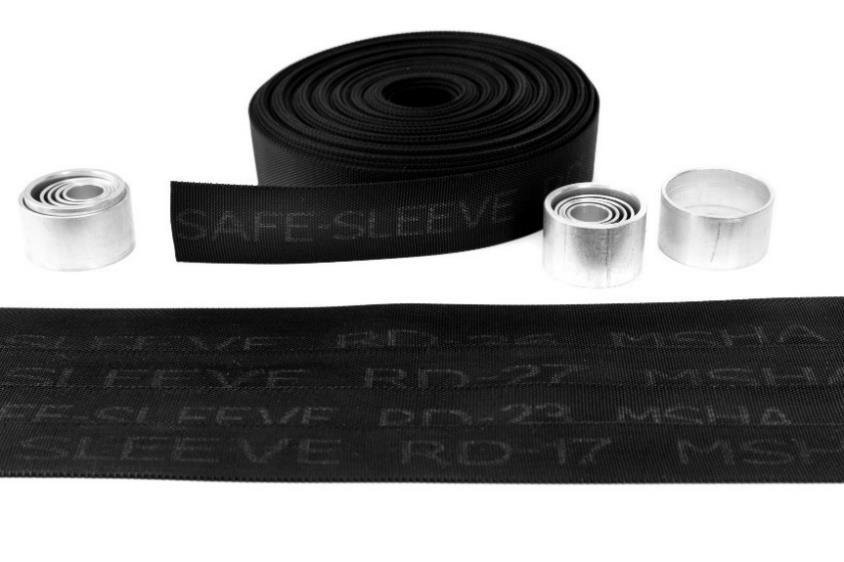

24 SAFE-SLEEVE MSHA MSHA -accepterad textil SAFE-SLEEVE skyddsstrumpa är producerad av polyester, vilket som material är mycket beständigt och återvinningsbart. Slitstyrkan av SAFE-SLEEVE MSHA är jättebra (massdefekt endast 11 mg efter 100,000 gnuggar). SAFE-SLEEVE MSHA skyddar maskinister från direkta oljestrålar i närheten av slangar som går sönder. Produkten möter krav av standarder EN ISO 3457 och EN och har utmärkt tryckbeständighet. Rekommenderad temperaturområde är från -40 C till +120 C. SAFE-SLEEVE MSHA är UV-beständig och har låg ledningsförmåga. Slitfasthet av SAFE-SLEEVE MSHA är förnämlig. Alla testrapporter tillgängliga. Färg svart med vita tryck (eget tryck möjlig) Längd 50m / rulle. SAFE-SLEEVE MSHA Produktkod Innre diameter / platt (mm) Tolerans för ID +/- 0.5mm och för platt +/- 5% MSHA-RD17M 17 / 30 MSHA-RD20M 20 / 35 MSHA-RD23M 23 / 40 MSHA-RD27M 27 / 45 MSHA-RD30M 30 / 50 MSHA-RD36M 36 / 60 MSHA-RD39M 39 / 65 MSHA-RD46M 46 / 75 MSHA-RD55M 55 / 90 MSHA-RD62M 62 / 100 MSHA-RD68M 68 / 110 MSHA-RD78M 78 / 125 MSHA-RD109M 109 / 175 MSHA-RD125M 125 / 200 Aluminiumhylsor (YD / ID): ALUHO 20 / 17mm ALUHO 25 / 22mm ALUHO 30 / 27mm ALUHO 35 / 32mm ALUHO 40 / 36mm ALUHO 45 / 39mm ALUHO 50 / 46mm 24

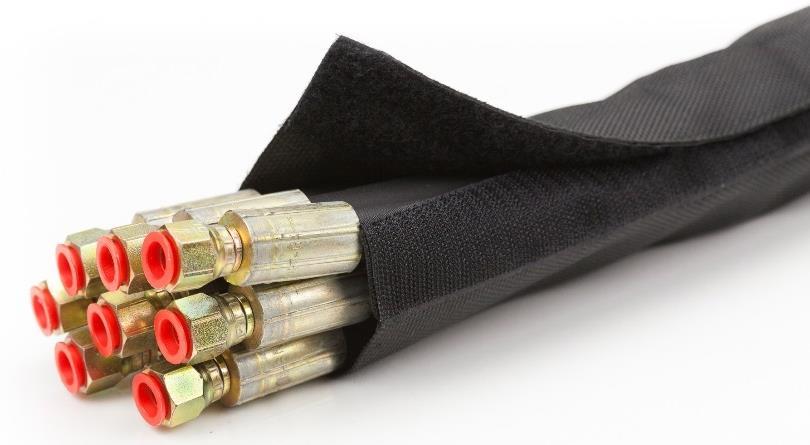

25 SAFE-WRAP SAFE-WRAP är producerat av 100 % polyamid med PU-beläggning och Velcro - kardborreband, som gör installering av produkten snabb och enkel. Detta slangsskydd är mycket lätt att installera på slangar efteråt och den kan användas ständigt på nytt. Därför sparar Safe-Wrap tid och arbetskostnader. Produkten kan också utrustas med monteringsöglor och / eller remmar. Brotthållfasthet av SAFE-WRAP är utmärk (EN ISO ) och vattenavstötning av tyget 100 % (EN 24920). Temperaturområde är från -20 C till +120 C. Denna produkt också möter kravet av EN ISO 3457 standard (Pin Hole -testad) och slitfasthet av Safe-Wrap är berömlig. Denna produkt är mycket beständig mot slitage. Safeplast artikel nr. för standard storlekar i 25m rullar i 10m rullar: 40mm WR-RD40R25 / WR-RD40R10 60mm WR-RD60R25 / WR-RD60R10 80mm WR-RD80R25 / WR-RD80R10 100mm WR-RD100R25 / WR-RD100R10 120mm WR-RD120R25 / WR-RD120R10 Andra diametrar (mellan 20mm och 400mm, i 5mm intervall) är också möjliga. Standard rullängder: 10m och 25m Andra rullängder till 50 meter eller bestämda längder tillverkas endast enligt order i önskad längd. 25

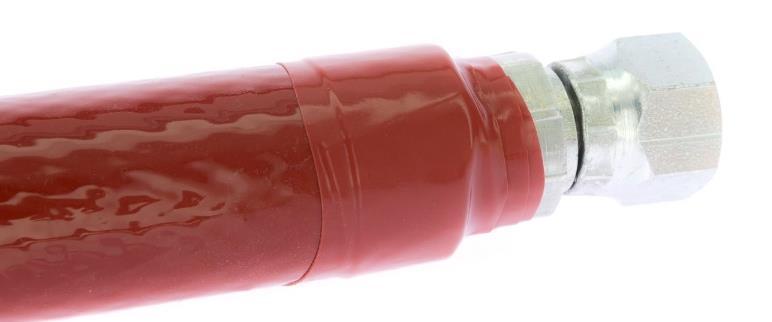

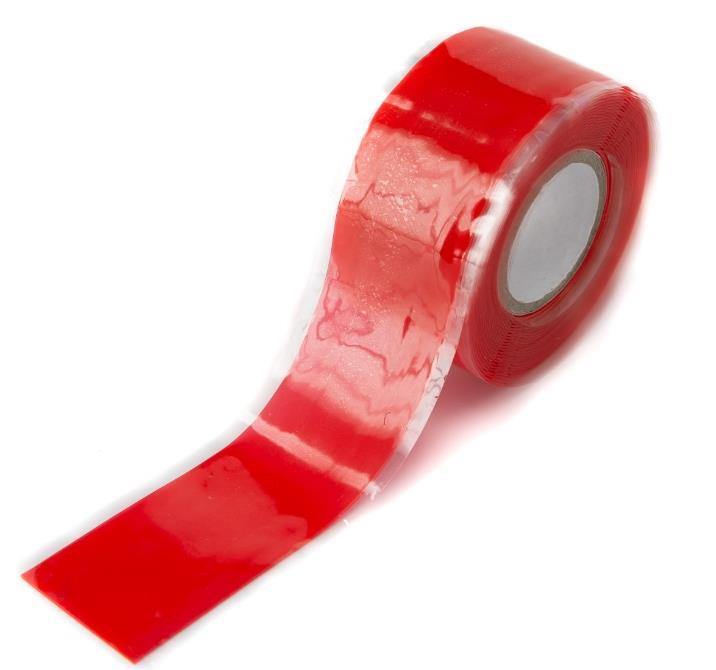

26 SAFE-FIRE SLEEVE & SAFE-FIRE WRAP Safe-Fire Sleeve och Safe-Fire-Wrap är våra brandsleeves, som tål mycket höga temperaturer. De är producerad av snott glasfiber med silikongummi beläggning. Safe-Fire Wrap är utrustad med kardborre. Dessa sleeves är utvecklat att skydda slang och kabel mot smält metalstänk, skador orsakade av höga temperaturer och tillfällig exposition till flammor på stålfabrik, gjuteri, gruva, offshore, aerospace, svetsverkstad och alla andra miljöer där slangar kan bli utsatta till höga temperaturer. Safeplast artikel nr. BESKRIVING m / rulle SFS-RD10 SAFE-FIRE SLEEVE, RÖD ID 10mm 20 SFS-RD15 SAFE-FIRE SLEEVE, RÖD ID 15mm 20 SFS-RD20 SAFE-FIRE SLEEVE, RÖD ID 20mm 20 SFS-RD25 SAFE-FIRE SLEEVE, RÖD ID 25mm 20 SFS-RD30 SAFE-FIRE SLEEVE, RÖD ID 30mm 20 SFS-RD35 SAFE-FIRE SLEEVE, RÖD ID 35mm 20 SFS-RD40 SAFE-FIRE SLEEVE, RÖD ID 40mm 20 SFS-RD45 SAFE-FIRE SLEEVE, RÖD ID 45mm 15 SFS-RD50 SAFE-FIRE SLEEVE, RÖD ID 50mm 15 SFS-RD55 SAFE-FIRE SLEEVE, RÖD ID 55mm 15 SFS-RD60 SAFE-FIRE SLEEVE, RÖD ID 60mm 15 SFS-RD65 SAFE-FIRE SLEEVE, RÖD ID 65mm 15 SFS-RD70 SAFE-FIRE SLEEVE, RÖD ID 70mm 10 SFS-RD75 SAFE-FIRE SLEEVE, RÖD ID 75mm 10 Värmebeständighet / Temperaturer: 260 C kontinuerlig 1000 C / 20 min 1600 C / 30 sec 26

27 SAFE-FIRE WRAP Safeplast artikel nr. BESKRIVING m / rulle SFSWV-RD10 SAFE-FIRE WRAP, RÖD ID 10mm 20 SFSWV-RD15 SAFE-FIRE WRAP, RÖD ID 15mm 20 SFSWV-RD20 SAFE-FIRE WRAP, RÖD ID 20mm 20 SFSWV-RD25 SAFE-FIRE WRAP, RÖD ID 25mm 20 SFSWV-RD30 SAFE-FIRE WRAP, RÖD ID 30mm 20 SFSWV-RD35 SAFE-FIRE WRAP, RÖD ID 35mm 20 SFSWV-RD40 SAFE-FIRE WRAP, RÖD ID 40mm 20 SFSWV-RD45 SAFE-FIRE WRAP, RÖD ID 45mm 15 SFSWV-RD50 SAFE-FIRE WRAP, RÖD ID 50mm 15 SFSWV-RD75 SAFE-FIRE WRAP, RÖD ID 75mm 15 Värmebeständighet / Temperaturer: 260 C kontinuerlig 1000 C / 20 min 1600 C / 30 sec Safe-Fire tejp (artikel nr. SFS-TE3) av 100 % silikongummi med värmeresistans +260 C kontinuerlig är avsedd för att täta brandsleeveänderna och är tillgänglig i 3 m rullar. 27

28 SAFEPLAST BUNTNINGSSPIRAL Safeplast Buntningsspiraler är avsedda för buntning av elektriska kablar och elledningar. Med Safeplast Buntningsspiraler kan kablar också skyddas mot nötning och stötar. De underlättar hantering och underhåll av elkablar. Buntningsspiraler produceras genom skärning av plaströr och materialet är frost och värmebeständigt PE. SAFEPLAST BUNTNINGSSPIRAL tål syror, oljor och lösningsmedel mycket flexibel skyddat mot UV-strålning användningstemperatur från -30 C till +80 C återvinningsbara Yttre diameter (nominal): 6 mm 15 mm 8 mm 20 mm 10 mm 25 mm 12 mm Längder: Färg: 6mm 100m 8 15 mm 50m mm 25m svart 28

29 SAFEPLAST BUNTNINGSSPIRAL TEKNISKA DATA Material: Polyeten Nominal Yttre / Inre Ø Vägg W mm Lyft P mm Färg Längd Safeplast artikel nr. 6 / 4 mm 1,0 5,5 svart 100m N06R100MU 8 / 6 mm 1,0 5,5 svart 50m N08R50MU 10 / 8 mm 1,0 8,0 svart 50m N10R50MU 12 / 10 mm 1,0 8,0 svart 50m N12R50MU 15 / 12,5 mm 1,25 10,0 svart 50m N15R50MU 20 / 16 mm 2,0 18,0 svart 25m N20R25MU 25 / 21 mm 2,0 18,0 svart 25m N25R25MU 29

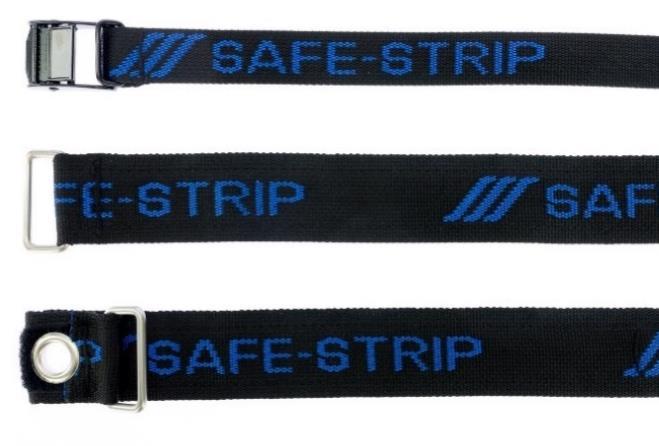

30 SAFE-STRIP x 3 typ När du hanterar långa och / eller tunga slangar, bör du alltid fästa dem ihop för att göra hanteringen enklare och säkrare. Montering av spiraler på en slangbunt kan göras mycket snabbare om slangarna är ihopbundna. Obs: buntbänder borde aldrig används för att bunta hydraulslangar, eftersom de kan slita ut slangytan. SAFE-STRIP remmar är lämpliga för slangbuntar och kan användas om och om igen. Det finns tre olika typer av Safe-Strips: SAFE-STRIP med eller utan en fästögla är tillverkat av polypropen och har Velcro -brand fäste, bucklan är av rostfritt stål. Brotthållfastheten av Safe- Strip är i genomsnitt 1500 N. Bandbredd är 40mm och Safe-Strip texten är vävd. Safe-Strip, standard (utan ögla) Produktkod Längd Bunt max ST-RD70 310mm 70mm ST-RD mm 100mm ST-RD mm 125mm ST-RD mm 155mm ST-RD mm 180mm Safe-Strip med fästögla Produktkod Längd Bunt max ST-RDR70 340mm 70mm ST-RDR mm 100mm ST-RDR mm 125mm ST-RDR mm 155mm ST-RDR mm 180mm Safe-Strip texten är vävd med blå träd. Försäljningsenhet 10 st. / storlek. 30

31 Den tredje variationen av Safe-Strip är utrustad med ett spänne. Bandbredd är 25mm och bandet är vävd med blå Safe-Strip text. Remändan har avsmalnande snitt för lättare genomföring och en länk för att hålla bandändet. Safe-Strip rem med spänne Product code Length ST-FLL30 300mm ST-FLL50 500mm ST-FLL mm ST-FLL mm Försäljningsenhet 25 st. / storlek. Alla dessa Safe-Strips är möjliga att ha med kundens namn, logotyp och / eller färg (den andra färgen är alltid svart). Minimum beställningskvantiteter gäller. 31

32 Safeplast Buntningsremmar Safeplast Buntningsremmar buntar ihop hydraulslangar och elkabel. Det är mycket lättare att behandla långa hydraulikslangbuntar, om dem buntas ihop innan spiralmontage. De här remmarna produceras av bestående och flambeständig polyester (PES) och har hål, oberäknat den minsta rem, som är avsedd för elkabel. Draghållfasthet är N. Artikel nr. Längd Bredd Tjocklek Material Spänne Förpackning ST-UR mm 9mm 1,4mm polyester tagg 100 st. ST-UR mm 20mm 1,8mm polyester tagg 50 st. ST-UR mm 20mm 1,8mm polyester tagg 50 st. ST-UR mm 20mm 1,8mm polyester tagg 50 st. ST-UR mm 23mm 2,5mm polyester tagg 50 st. Det finns också ett verktyg som kan hjälpa till att spänna remmarna och som användas av en spärrnyckel. 32

33 SAFE-STOPPER "Safe-Stopper" är en produkt som är avsedd för att stoppa piskslageffekt när en slang lossnar. Denna slanghållare hindrar slangen från att skada personen, som arbetar i närheten av slangen. Textilmaterial är skonsamt mot slangarna, eftersom det är lätt och mjukt. Monteringen är lätt och snabbt och kräver inga verktyg. Dessutom kan en storlek användas för de flesta slangar. Det finns två modeller tillgängliga: 1) Bultfästande SA-STBF60 2) Dubbelslinga SA-STDL90 "Safe-Stopper" kan användas för alla lågtryckslangar upp till 500 bar. Det bör bytas ut när slangen bytas. Material: Bredd: Tjocklek: Spännring: Bult: Försäljningsenhet: *Produkten är gul på bilder för synlighetens skull polyester, svart 20mm 1,8mm neoprengummi 60 sha, tjocklek 10mm (+/- 0,8mm) ytbehandlat stål, svetsat, för bult M6 50 st / modell 33

34 SAFE-BUNDLER för snabba & lätta montering av stora spiraler (patent anhängig nr ) Safe-Bundler verktyg är utvecklad för att montera större diametrar Safe-Spiraler på hydraulslangar eller speciellt slangbuntar. Verktyget öppnar spiralen och den rörs framåt med en borrmaskin. Verktyget kan användas i trånga rum. Ytterligare mycket snabba och lätta montering är det också mer ergonomiskt och reducerar fysiskt belastning på operatörens handleder. Det finns två storlekar från verktyget (litet för spiraler YD 32 50mm och stort för 50mm 140mm). Du kan montera Safe-Spiraler på slang bunt med maximum diameter av 180mm. Du kan även använda en spiralstorlek för ett större räckvidd av slangar än tidigare. Det rekommenderas att bunta slangar ihop med remmarna innan montering för att försäkra att slangarna stannar ihop, som garanterar tryggare och flytande montering. 34

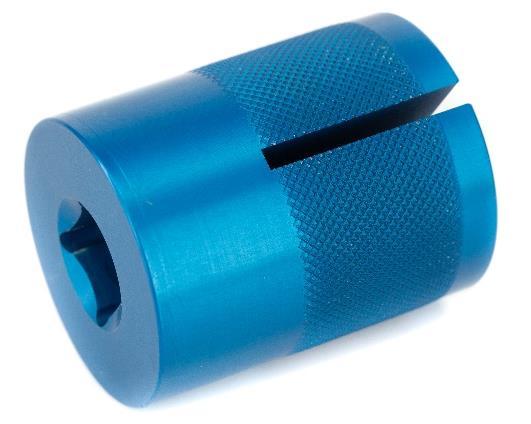

35 SAFE-TOOL för lättare montering Börja med att linda spiral 1-2 svängar på slangen/slang bunt (om spiralen är lång är det bättre att börja från mitten). Lyft spiralen på tappen, tappen mot monterings direktion. Förvaringsfjäder följer slangen. Vänd verktyget från handtage. Tillgänglig i två storlekar: HAKOP litet verktyg för spiraler YD 20 50mm HAKOI stort verktyg för spiraler YD mm 35

36 KONTAKTPERSONER Raimo Kuitunen Kundservice CEO / Verkställande direktör sales@safeplast.fi Mobil Tel raimo.kuitunen@snt-group.fi Jatta Lampinen Exportchef (Europa) Tel Mobil jatta.lampinen@snt-group.fi Jarkko Iso-Eskeli Exportchef (Europa) Mobil jarkko.iso-eskeli@snt-group.fi Klaus Gummerus Exportchef (länder utanför Europa) Tel Mobil klaus.gummerus@snt-group.fi Mauno Kärki Försäljningschef (Finland) Tel Mobil mauno.karki@snt-group.fi 36

37 REACH & RoHS Compliance Statement REACH (Registration, Evaluation, Authorization and Restriction of Chemicals) is a European Union Commission (EUC) Regulation on chemicals and their safe use (EC 1907/2006) entered force on 01 June, Safeplast Oy supports the basic aim of REACH in improving the protection of human health and environment through the better and earlier identification of intrinsic properties of chemical substances. Safeplast Oy meets all applicable REACH requirements and is committed to provide our customers with information about substances in our products as required. REACH requires actors in the supply chain to identify the presence of Substances of Very High Concern (SVHCs) that are published in the Candidate List. We review the (SVHC s) list on regular basis and in accordance with Article 33 of REACH, communicate the presence of any Candidate List substances present in the product at a concentration of >0.1% by weight. The updated SVHC Candidate List of substances can be found at the URL below Under REACH, registration of substances which are used in the manufacturing of articles do not apply to Safeplast operation. We are a downstream user (any natural or legal person established within the Community, other than the manufacturer or the importer, who uses a substance, either on its own or in a preparation, in the course of his industrial or professional activities) as a Producer of articles. Downstream users of substances generally do not have registration obligations. Safeplast Oy products are articles as defined in REACH Article 3(3) and do not release substances under their normal use. Safeplast Oy products do not contain substances that would exceed defined limits of the chemicals currently listed SVHC s. Safeplast Oy will continue to work with our suppliers to ensure that all SVHC s are notified to the European Chemicals Agency, if necessary, to comply with the REACH requirement. Restriction of the use of certain hazardous substances (RoHS) Directive 2011/65/EU, earlier 2002/95/EC, (short for Directive on the restriction of the use of certain hazardous substances in electrical and electronic equipment), i.e. Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent chromium (Cr6+) Polybrominated biphenyls (PBB) Polybrominated diphenyl ether (PBDE) for which the maximum permitted concentrations in non-exempt products are 0.1% or 1000 ppm (except for cadmium, which is limited to 0.01% or 100 ppm) by weight, we confirm that the concentrations of our products stay below the maximum permitted concentration levels of the above-mentioned substances. Safeplast Oy försäkrar sina kunder att våra produkter är i full överensstämmelse med EU REACH & RoHS krav. 37

38 TOLERANS FÖR YD, VÄGG OCH STIGNING Produkt Yttre Ø mm Tolerans mm Vägg mm Tolerans mm Stigning mm Tolerans mm Safe-Spiral 12 ± 0,6 1,2 ± 0,3 10 ± 1,0 Safe-Spiral 16 ± 0,8 1,3 ± 0,3 12 ± 1,2 Safe-Spiral 20 ± 1,0 2,0 ± 0,3 20 ± 1,3 Safe-Spiral 25 ± 1,5 2,2 ± 0,3 21 ± 1,5 Safe-Spiral 32 ± 2,0 2,5 ± 0,4 22 ± 1,5 Safe-Spiral 40 ± 2,0 2,7 ± 0,4 24 ± 2,0 Safe-Spiral 50 ± 2,5 3,4 ± 0,4 30 ± 2,0 Safe-Spiral 63 ± 3,5 3,7 ± 0,4 37 ± 2,0 Safe-Spiral 75 ± 3,5 4,4 ± 0,6 42 ± 2,0 Safe-Spiral 90 ± 4,5 4,9 ± 1,0 45 ± 2,0 Safe-Spiral 110 ± 5,5 5,5 ± 1,0 50 ± 2,0 Safe-Spiral 125 ± 7,0 5,9 ± 1,0 52 ± 2,0 Safe-Spiral 140 ± 7,0 6,5 ± 1,0 55 ± 2,0 ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT ECO-FLEX ECO-FLAT 16 ± 1,3 1,5 ± 0,3 11 ± 1,0 20 ± 1,5 1,9 ± 0,4 16 ± 1,5 25 ± 2,0 2,2 ± 0,4 18 ± 1,0 32 ± 2,0 2,6 ± 0,4 23 ± 1,5 40 ± 3,0 2,7 ± 0,5 24 ± 1,0 38
