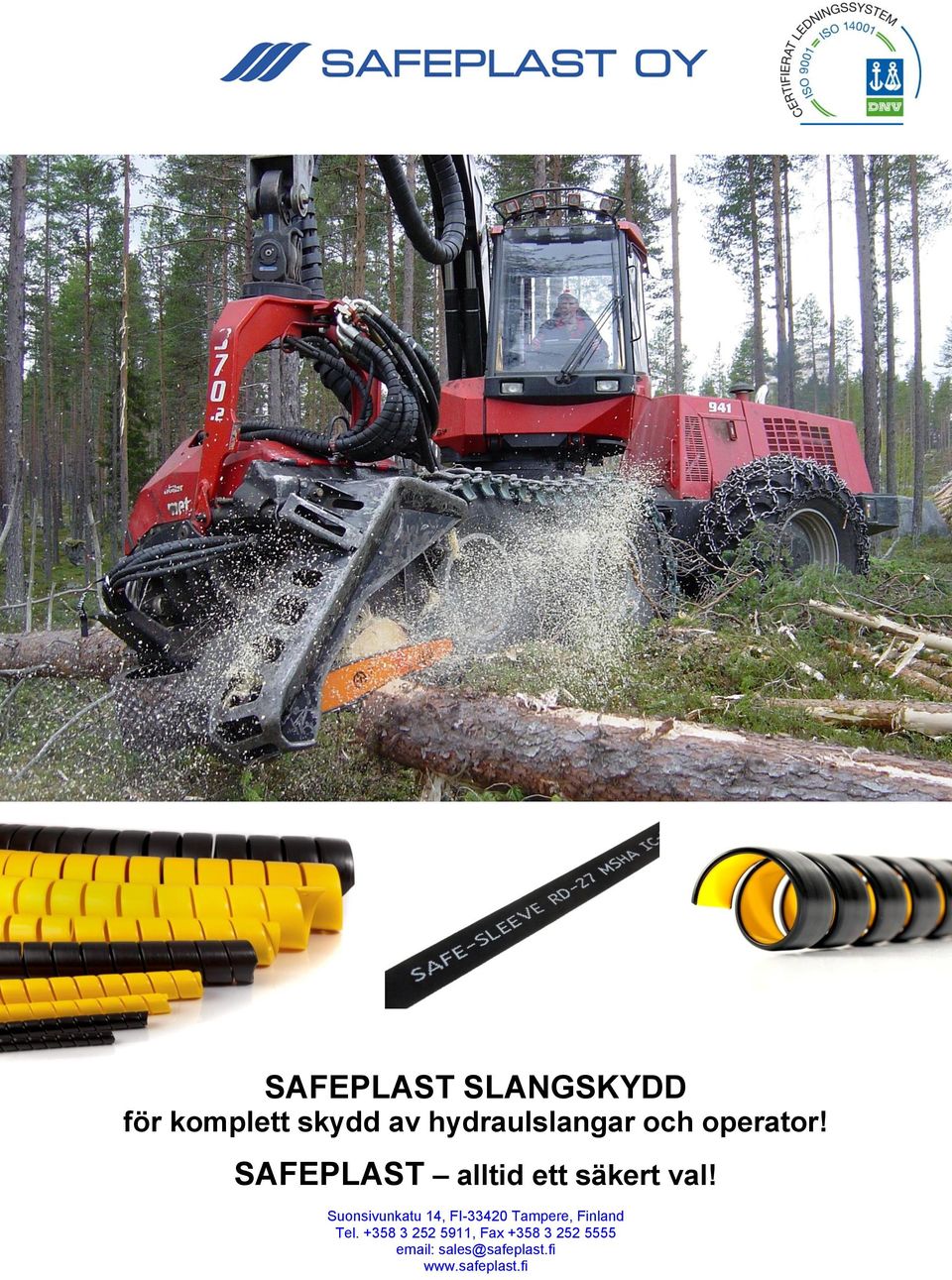

SAFEPLAST SLANGSKYDD för komplett skydd av hydraulslangar och operator! SAFEPLAST alltid ett säkert val!

Transkript

1 1 SAFEPLAST SLANGSKYDD för komplett skydd av hydraulslangar och operator! SAFEPLAST alltid ett säkert val!

2 INNEHÅLL Om SAFEPLAST Oy... 3 SAFE-SPIRAL... 5 SAFE-SPIRAL TEKNISKA DATA... 7 FLEX-SPIRAL... 8 FLEX- SPIRAL... TEKNISKA DATA... 9 SAFE-SPIRAL ABRA SAFE-SPIRAL ABRA... TEKNISKA DATA SAFE-SPIRAL MINE TEKNISKA DATA SAFE-SPIRAL MINE TEKNISKA DATA STANDARD FÖRPACKNINGAR SAFE-SLEEVE SAFE-SLEEVE MSHA (PP) SAFE-SLEEVE MSHA (PES) SAFE-FIRE SLEEVE SAFE-WRAP SAFEPLAST BUNTNING SPIRAL SAFEPLAST BUNTNING SPIRAL... TEKNISKA DATA SAFE-STRIP - BUNTNINGSPRODUKTER SAFEPLAST BUNTNINGSREMMAR SAFE-TOOL TOLERANSER

3 Om SAFEPLAST Oy Safeplast Oy var grundad i Finland, där huvudkontoret är också i dag. Vi har produktions- och försäljningsbolag också i Essex, Kanada (Safeplast NA), och ett försäljningskontor med lokalt lager, Safeplast Shanghai Ltd., i Kina och Safeplast Asia Pacific i Singapore. Safeplast Oy tillverkar högklassiga slangskydd i plast och textil för skydd av hydraulslangar och maskinist. Vi har också olika typer slangbuntningsremmar. Produkterna är producerat för att motsvara krav av maskin- och konstruktionstillverkare. Safeplast Oy har certifierad ISO 9001:2008 kvalitet- och ISO 14001:2004 miljöledningssystem. Safe-Spiralerna produceras med ekstrusion av HD-polyeten. Tack vare tillverkningsmetoden har produkterna avrundade kanter och mycket hållbar konstruktion. Fortgående produktutveckling garanterar våra kunder att produkterna håller sin hög och konkurrenskraftig kvalitet. Ytterligare till våra standard slangskydd tillverkar vi HDPE spiraler för många special bruk. 3 Textil Safe-Sleeves, båda standard och MSHA-godkända, är avsiktligt operatorskydd, men fungerar mycket bra som slangskydd mot slitage. Safeplast kunder består av ledande återförsäljare inom hydraulik- och pneumatikbranschen samt anmärkningsvärda maskintillverkare. Skogs-, jordbruks- och gruvmaskintillverkare är föregångare i användning av Safeplast skyddsspiraler, men våra slangskydd kan användas i alla maskin: stor eller små (flygplans jordningsströmskabel, bulldozers, traktors, grävmaskin, schaktningsmaskin). Vi offererar snabba leveranser och flexibel service och solutioner för era behov. Safeplast är alltid ett säkert val! Safeplast Oy ingår i företagsgruppen SNT-GROUP OY, som producerar tillbehör och offererar tjänster för olika industrigrenar.

4 SAFE-SPIRAL är en högklassig, fördelaktig lösning för slangskyddande: tillverkat av HD Polyeten med extrusion fast konstruktion utmärk slitagebeständighet runda kanter halogen-fri UV-skyddad återvinningsbar lätt att montera innehåller inga farliga /skadliga ämne elastisk: återställer lätt till original mode temperatursområde från -50 C till +100 C bredd sortiment av diameter tillgänglig i rullar eller i färdig kapade längder SAFE-SLEEVEs & SAFE-WRAP offererar komplett skydd för maskinist och slangar: 4 Pin Hole testat: hinder direkta oljestrålar med att sprider oljan till fogg fyller fordringar av standarder EN och EN ISO 3457 återvinningsbar UV-beständig utmärk tolerans mot kemikalier förnämlig slitagebeständighet Safe-Sleeve också med MSHA acceptans Safe-Wrap med Velcro -kardborre -> snabbt montage -> också för slangbuntning

5 SAFE-SPIRAL SLANGSKYDD är vår standard skyddsspiraler skyddar hydraul- och tryckluftsslang mot slitage och slag offererar en högklassig, fördelaktig lösning för slangskyddande gula spiraler hjälper observering av slangar lätt montering på slang och kabel för flexibel buntning av hydraul- och tryckluftsslang SAFE-SPIRAL SLANGSKYDD ekstruderas av råmaterial HD Polyeten. Övertaget av denna produktionsteknik är runda kanter och bättre hållbarhet och slitstyrka. SAFE-SPIRAL SLANGSKYDD tål syror, oljor och lösningsmedel innehåller antistatiskt tillsatsämne flexibel UV-beständig frost- och värmebeständig återvinningsbara 5 Nötningshållfastbarheten av Safe-Spiral är utmärk och slitage minimal. För vilka maskiner? skogsmaskin lantbruksmaskin grvumaskin bulldozers traktors grävsmaskin lastbilar, tåg, truck byggsmaskin, stor eller liten flygplans jordningsströmskabel I princip alla maskiner med hydraulslangar!

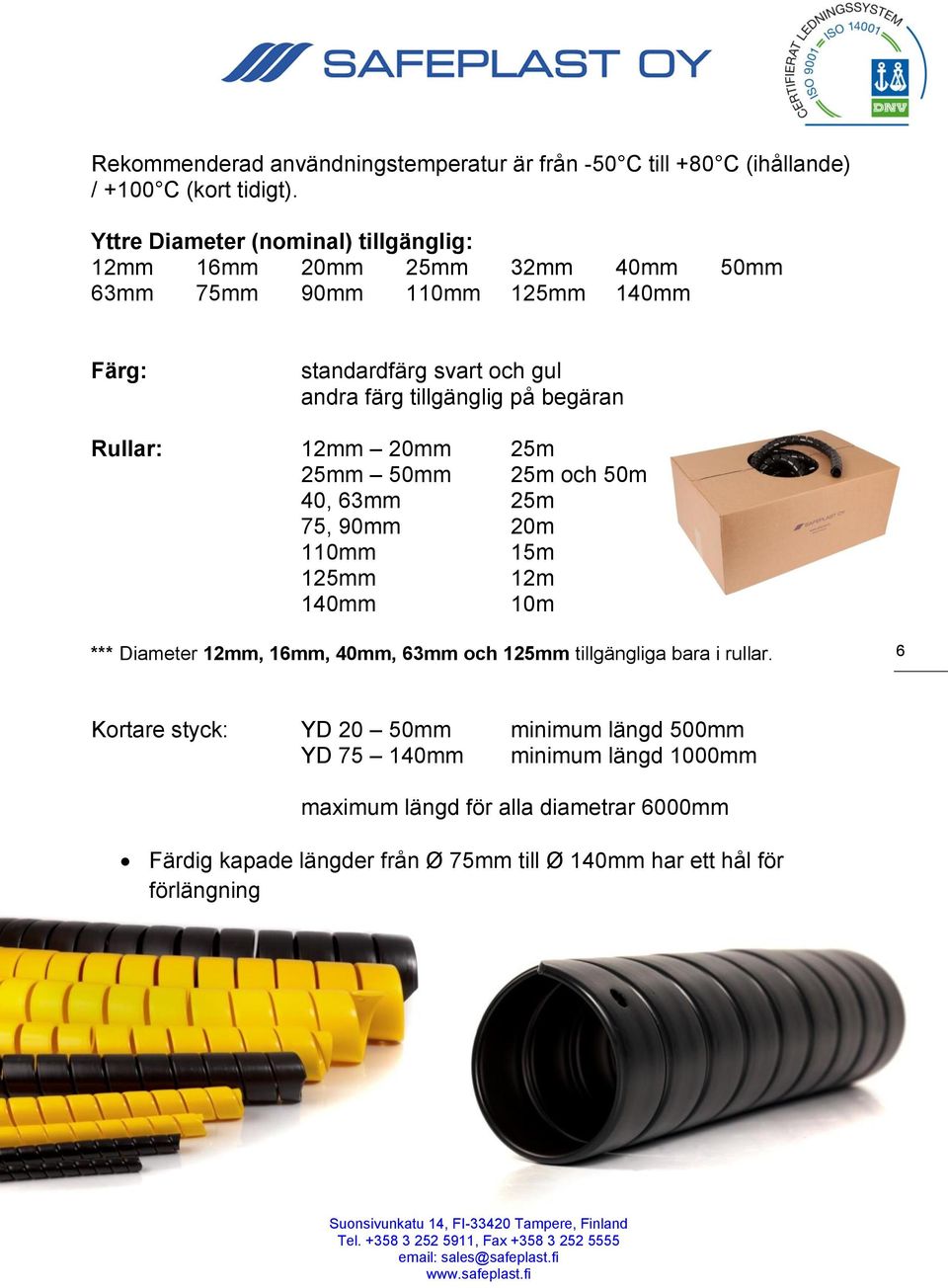

6 Rekommenderad användningstemperatur är från -50 C till +80 C (ihållande) / +100 C (kort tidigt). Yttre Diameter (nominal) tillgänglig: 12mm 16mm 20mm 25mm 32mm 40mm 50mm 63mm 75mm 90mm 110mm 125mm 140mm Färg: standardfärg svart och gul andra färg tillgänglig på begäran Rullar: 12mm 20mm 25m 25mm 50mm 25m och 50m 40, 63mm 25m 75, 90mm 20m 110mm 15m 125mm 12m 140mm 10m *** Diameter 12mm, 16mm, 40mm, 63mm och 125mm tillgängliga bara i rullar. 6 Kortare styck: YD 20 50mm minimum längd 500mm YD mm minimum längd 1000mm maximum längd för alla diametrar 6000mm Färdig kapade längder från Ø 75mm till Ø 140mm har ett hål för förlängning

7 SAFE-SPIRAL TEKNISKA DATA Material: HD Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inget hål. Nominal yttre Ø Nominal inre Ø Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm Hål diameter Z mm Rekommenderad slang diameter mm 12 mm 9,6 0,04 1, mm 13,4 0,06 1, mm 16,0 0,09 2, mm 20,6 0,15 2, mm 27 0,19 2, mm 34,6 0,30 2, mm 43,2 0,40 3, mm 55,6 0,65 3, mm 66,2 0,73 4, mm 80,2 1,20 4, mm 99,0 1,76 5, mm 113,2 2, mm 127,0 2,50 6,

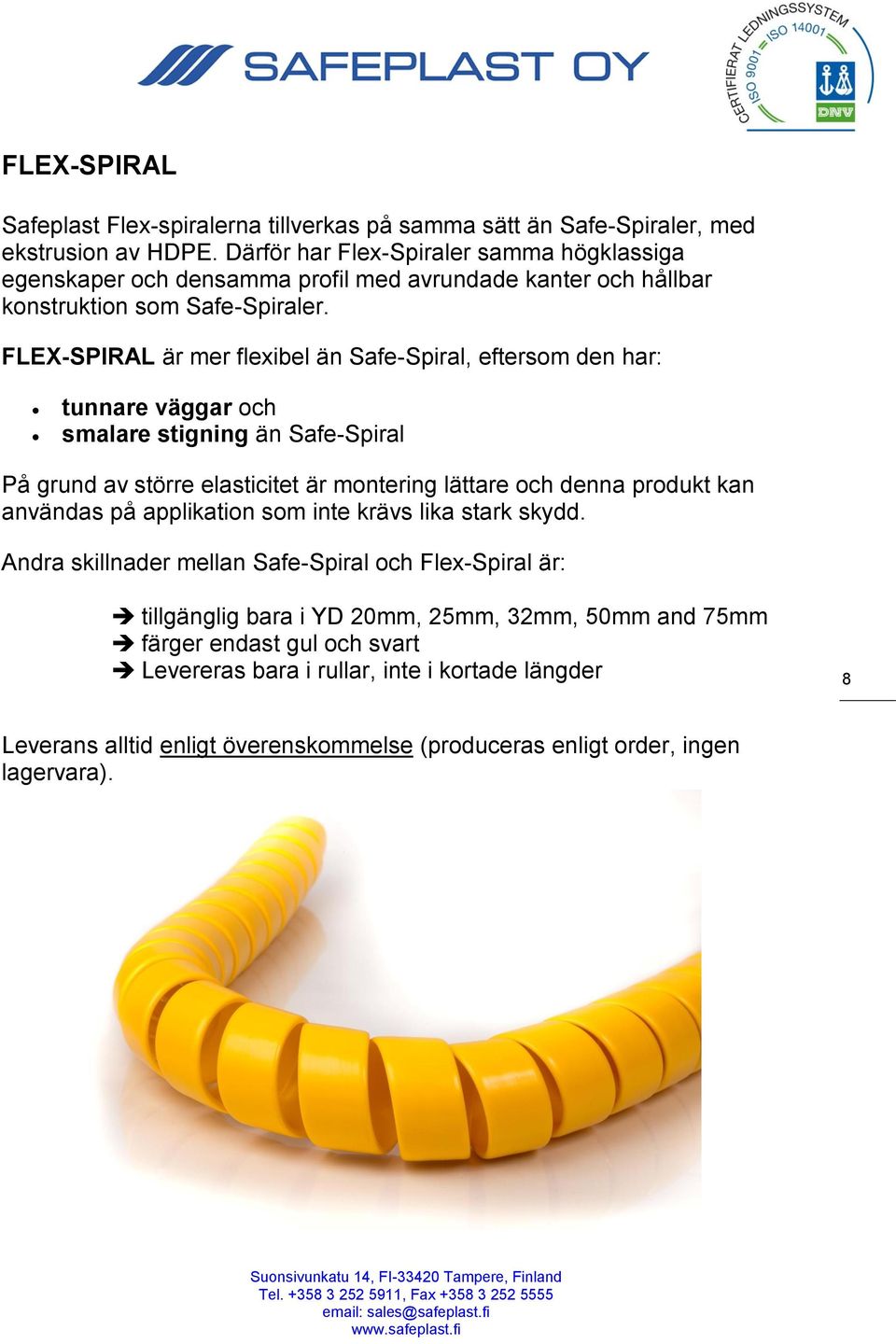

8 FLEX-SPIRAL Safeplast Flex-spiralerna tillverkas på samma sätt än Safe-Spiraler, med ekstrusion av HDPE. Därför har Flex-Spiraler samma högklassiga egenskaper och densamma profil med avrundade kanter och hållbar konstruktion som Safe-Spiraler. FLEX-SPIRAL är mer flexibel än Safe-Spiral, eftersom den har: tunnare väggar och smalare stigning än Safe-Spiral På grund av större elasticitet är montering lättare och denna produkt kan användas på applikation som inte krävs lika stark skydd. Andra skillnader mellan Safe-Spiral och Flex-Spiral är: tillgänglig bara i YD 20mm, 25mm, 32mm, 50mm and 75mm färger endast gul och svart Levereras bara i rullar, inte i kortade längder 8 Leverans alltid enligt överenskommelse (produceras enligt order, ingen lagervara).

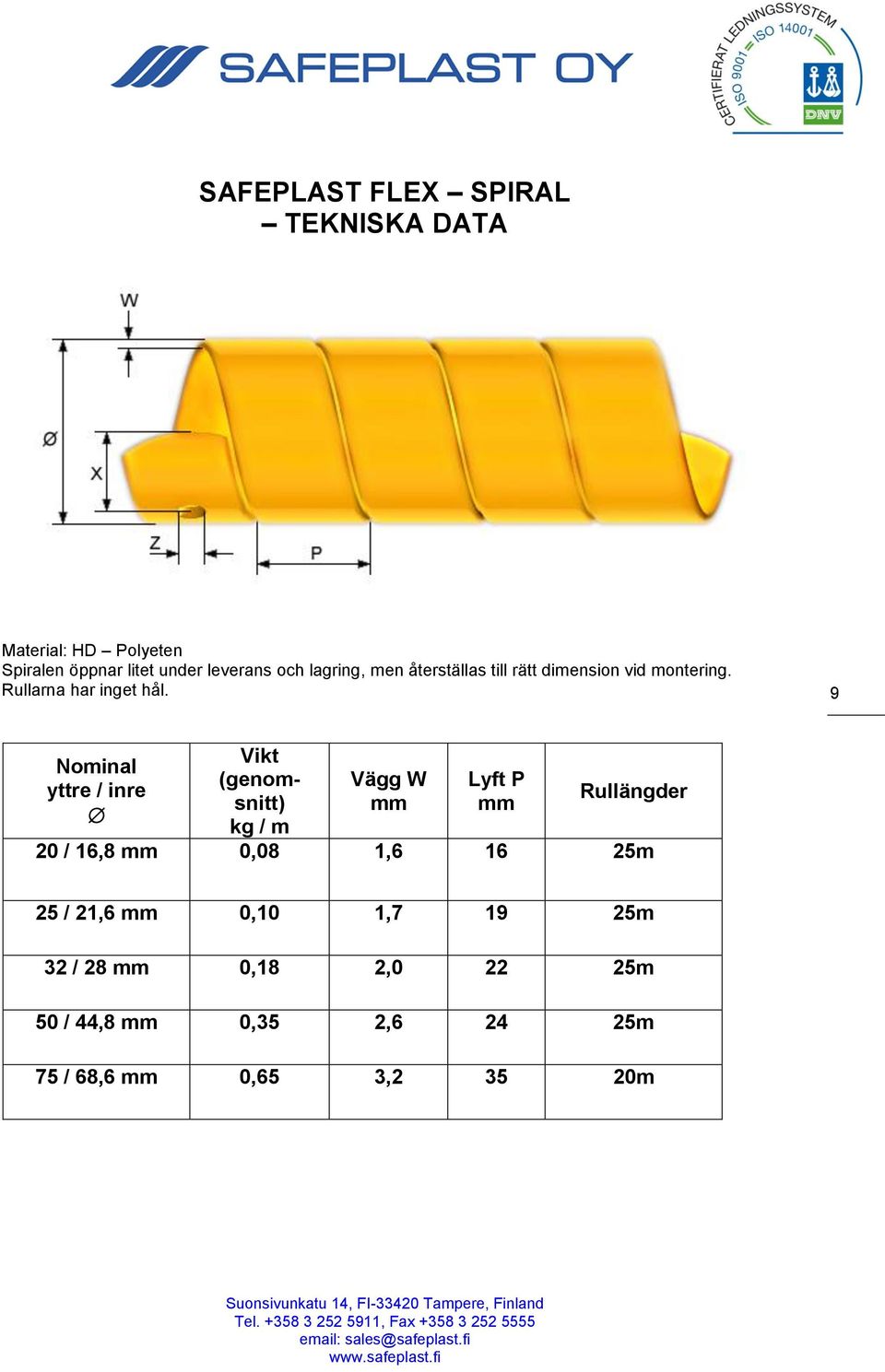

9 SAFEPLAST FLEX SPIRAL TEKNISKA DATA Material: HD Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inget hål. 9 Nominal yttre / inre Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm Rullängder 20 / 16,8 mm 0,08 1, m 25 / 21,6 mm 0,10 1, m 32 / 28 mm 0,18 2, m 50 / 44,8 mm 0,35 2, m 75 / 68,6 mm 0,65 3, m

10 SAFE-SPIRAL ABRA Safe-Spiral Abra är 2-färgad Slitage Indikator spiral. Den har svarta ytan och gula inre. Safe-Spiral Abra hjälper identifiera punkter som kräver mer observation: när den svarta ytan försvinner och det gula färgen syns, vet man att denna punkt måste kontrolleras och snart är det dags att byta till en ny spiral. Slitningen är fastän minimal, trots ytan är bara 0,5mm tjock. Det ska ta c. 1000km eller 415 timmer innan ytan försvinner, på ett 1,9 MPa yttryck (enligt pin-on-disk - test). Safe-Spiral Abra produceras med dubbel ekstrusion av HD Polyeten och har runda kanter, som standard Safe-Spiral. 10 Safe-Spiral Abra är tillgänglig i följande diameter: YD 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 75mm, 90mm och 110mm Längder: produceras bara i rullar Safe-Spiral Abra är ingen lagervara, men produceras efter order.

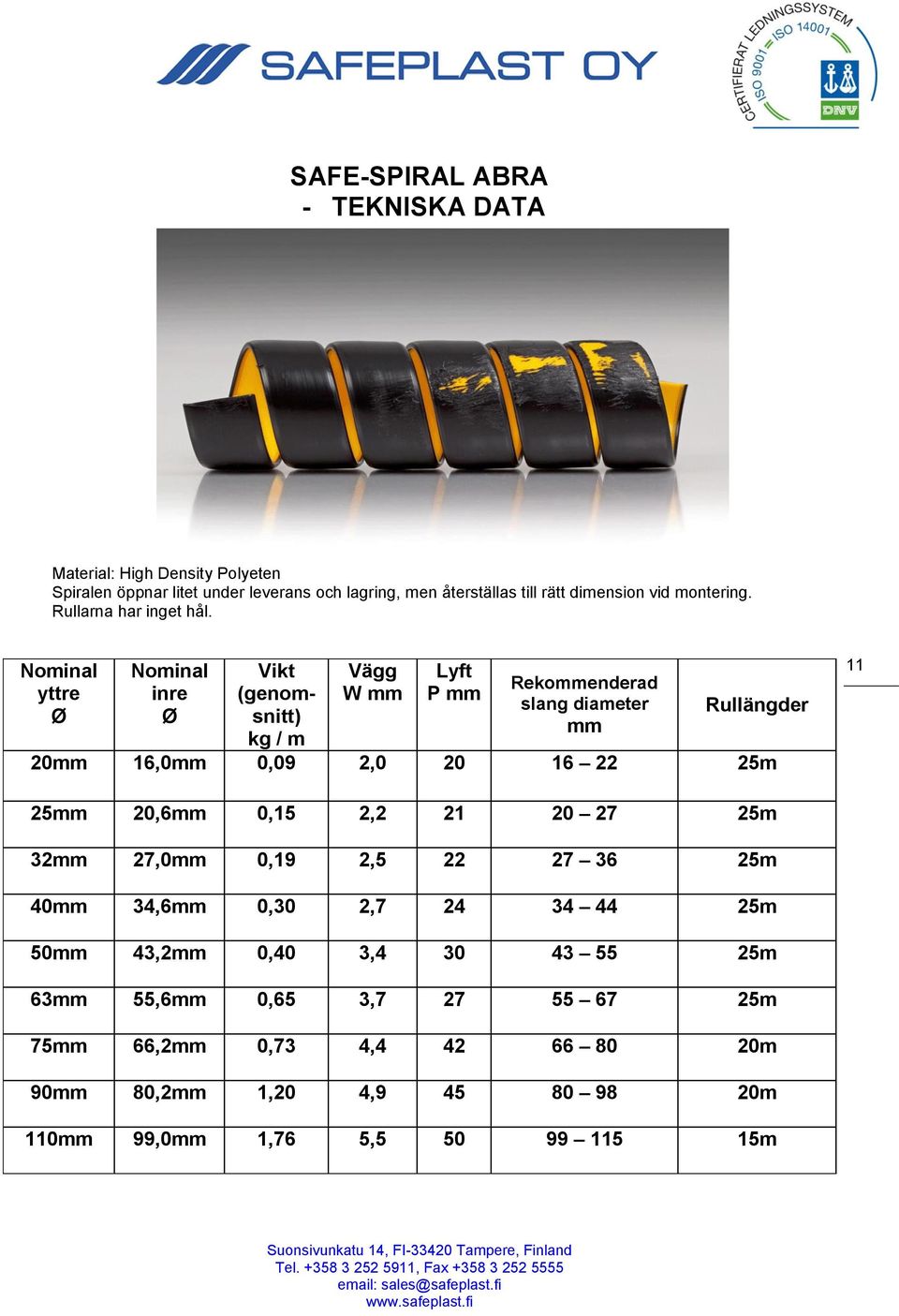

11 SAFE-SPIRAL ABRA - TEKNISKA DATA Material: High Density Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inget hål. Nominal yttre Ø Nominal inre Ø Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm Rekommenderad slang diameter mm Rullängder 20mm 16,0mm 0,09 2, m 11 25mm 20,6mm 0,15 2, m 32mm 27,0mm 0,19 2, m 40mm 34,6mm 0,30 2, m 50mm 43,2mm 0,40 3, m 63mm 55,6mm 0,65 3, m 75mm 66,2mm 0,73 4, m 90mm 80,2mm 1,20 4, m 110mm 99,0mm 1,76 5, m

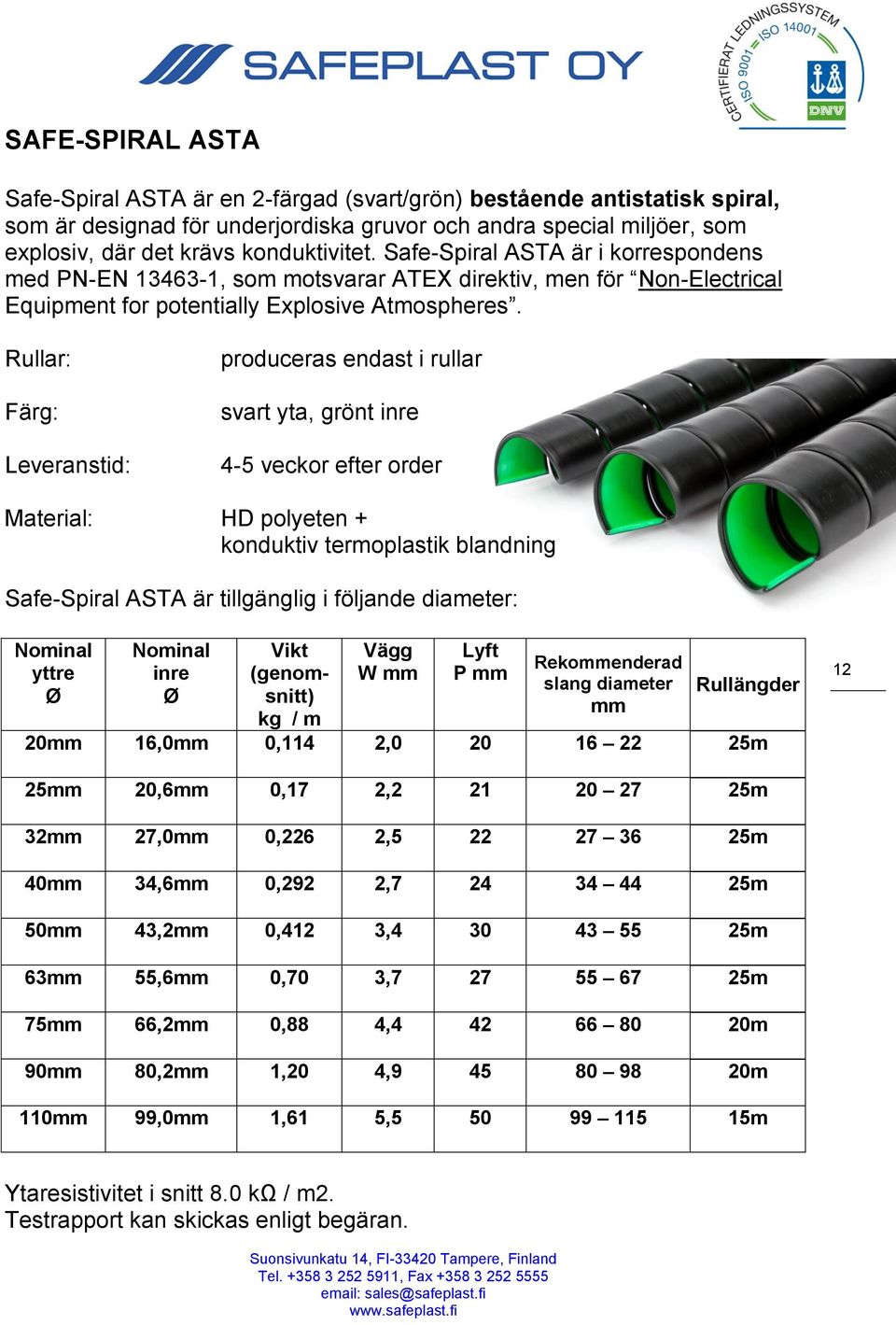

12 SAFE-SPIRAL ASTA Safe-Spiral ASTA är en 2-färgad (svart/grön) bestående antistatisk spiral, som är designad för underjordiska gruvor och andra special miljöer, som explosiv, där det krävs konduktivitet. Safe-Spiral ASTA är i korrespondens med PN-EN , som motsvarar ATEX direktiv, men för Non-Electrical Equipment for potentially Explosive Atmospheres. Rullar: Färg: Leveranstid: produceras endast i rullar svart yta, grönt inre 4-5 veckor efter order Material: HD polyeten + konduktiv termoplastik blandning Safe-Spiral ASTA är tillgänglig i följande diameter: Nominal yttre Ø Nominal inre Ø Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm Rekommenderad slang diameter mm Rullängder 20mm 16,0mm 0,114 2, m 12 25mm 20,6mm 0,17 2, m 32mm 27,0mm 0,226 2, m 40mm 34,6mm 0,292 2, m 50mm 43,2mm 0,412 3, m 63mm 55,6mm 0,70 3, m 75mm 66,2mm 0,88 4, m 90mm 80,2mm 1,20 4, m 110mm 99,0mm 1,61 5, m Ytaresistivitet i snitt 8.0 kω / m2. Testrapport kan skickas enligt begäran.

13 SAFE-SPIRAL MINE Safe-Spiral MINE är utvecklat till skydd för hydrauliska (eller motsvarande) slangar mot mekaniskt slitage i område där framresistans krävs, speciell i gruvmaskiner och apparat. Safe-Spiral MINE är godkänt av Mine Safety and Health Administration med godkännande Nr. MSHA IC-271. Antändbarhet är testad enligt standard UL-94 och produkten är V-0 klassificerad. Rullar: Färg: Leveranstid: produceras endast i rullar brunaktig grå 4-5 veckor efter order Material: Denna produkt produceras med ekstrusion från High Density Polyetenplast. Flambestädighet är förbättrat framåt med olika ingredienser för att försena antändlighet och förbränning. 13

14 SAFE-SPIRAL MINE - TEKNISKA DATA Material: High Density Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inget hål. Nominal yttre Ø Nominal inre Ø Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm Rekommenderad slang diameter mm Rullängder 16mm 13,4mm 0,06 1, m 14 20mm 16,0mm 0,12 2, mm 20,6mm 0,17 2, mm 27,0mm 0,22 2, mm 34,6mm 0,32 2, mm 43,2mm 0,55 3, mm 55,6mm 0,72 3, mm 66,2mm 0,90 4, mm 80,2mm 1,09 4, mm 99,0mm 1,60 5, m 25m 25m 25m 25m 25m 20m 20m 15m

15 SAFE-SPIRAL MINE + Safe-Spiral MINE + är utvecklat till skydd för hydrauliska (eller motsvarande) slangar mot mekaniskt slitage i miljön där framresistans samt antistatiska egenskaper krävs, speciell i gruvmaskiner och apparat. Safe-Spiral MINE är godkänt av Mine Safety and Health Administration med godkännande Nr. MSHA IC-271 (utvidgad). Antändbarhet är testad enligt standard UL-94 och produkten är V-0 klassificerad. Rullar: Färg: Leveranstid: produceras endast i rullar brunaktig grå 4-5 veckor efter order Material: Denna produkt produceras med extrusion från High Density Polyetenplast. Flammbestädighet är förbättrat framåt med olika ingredienser för att detardera antändlighet och förbränning. Produkten innehåller också konduktiv termoplastik blandning. 15

16 SAFE-SPIRAL MINE + - TEKNISKA DATA Material: High Density Polyeten Spiralen öppnar litet under leverans och lagring, men återställas till rätt dimension vid montering. Rullarna har inget hål. Nominal yttre Ø Nominal inre Ø Vikt (genomsnitt) kg / m Vägg W mm Lyft P mm Rekommenderad slang diameter mm Rullängder 16mm 13,4mm 0,06 1, m 16 20mm 16,0mm 0,12 2, mm 20,6mm 0,17 2, mm 27,0mm 0,22 2, mm 34,6mm 0,32 2, mm 43,2mm 0,55 3, mm 55,6mm 0,72 3, mm 66,2mm 0,90 4, mm 80,2mm 1,09 4, mm 99,0mm 1,60 5, m 25m 25m 25m 25m 25m 20m 20m 15m

17 STANDARDFÖRPACKNINGAR Rullar Diameter Längd Förpackning 12 mm 25 m 40 x 40 x 10 cm 16 mm 25 m 40 x 40 x 10 cm 20 mm 25 m 40 x 40 x 15 cm 25 mm 25 m 60 x 40 x 15 cm 25 mm 50 m 60 x 40 x 25 cm 32 mm 25 m 60 x 40 x 25 cm 32 mm 50 m 60 x 40 x 37 cm 40 mm 25 m 60 x 40 x 37 cm 50 mm 25 m 80 x 60 x 27 cm 50 mm 50 m 80 x 60 x 42 cm 63 mm 25 m 80 x 60 x 42 cm 75 mm 20 m 80 x 60 x 42 cm 90 mm 20 m 80 x 60 x 63 cm 110 mm 15 m 80 x 60 x 63 cm 125 mm 12 m 80 x 60 x 63cm 140 mm 10 m 80 x 60 x 63cm 6m långa styck Diameter St. Förpackning 20 mm 25 st. 80 x 60 x 27 cm 25 mm 25 st. 80 x 60 x 42 cm 32 mm 10 st. 80 x 60 x 27 cm 32 mm 30 st. 80 x 60 x 63 cm 50 mm 10 st. 80 x 60 x 42 cm 75 mm 5 st. 80 x 60 x 63 cm 90 mm 4 st. 80 x 60 x 63 cm 110 mm 3 st. 80 x 60 x 63 cm 140 mm 2 st. 80 x 60 x 63 cm Plastförpacknigar Styck till 2m Diameter St. per förpackning 20 mm 25 st. 20 mm 50 st. 25 mm 25 st. 25 mm 50 st. 32 mm 25 st. 32 mm 50 st. 50 mm 25 st. 75 mm 10 st. 90 mm 10 st. 110 mm 10 st. 140 mm 5 st. 17

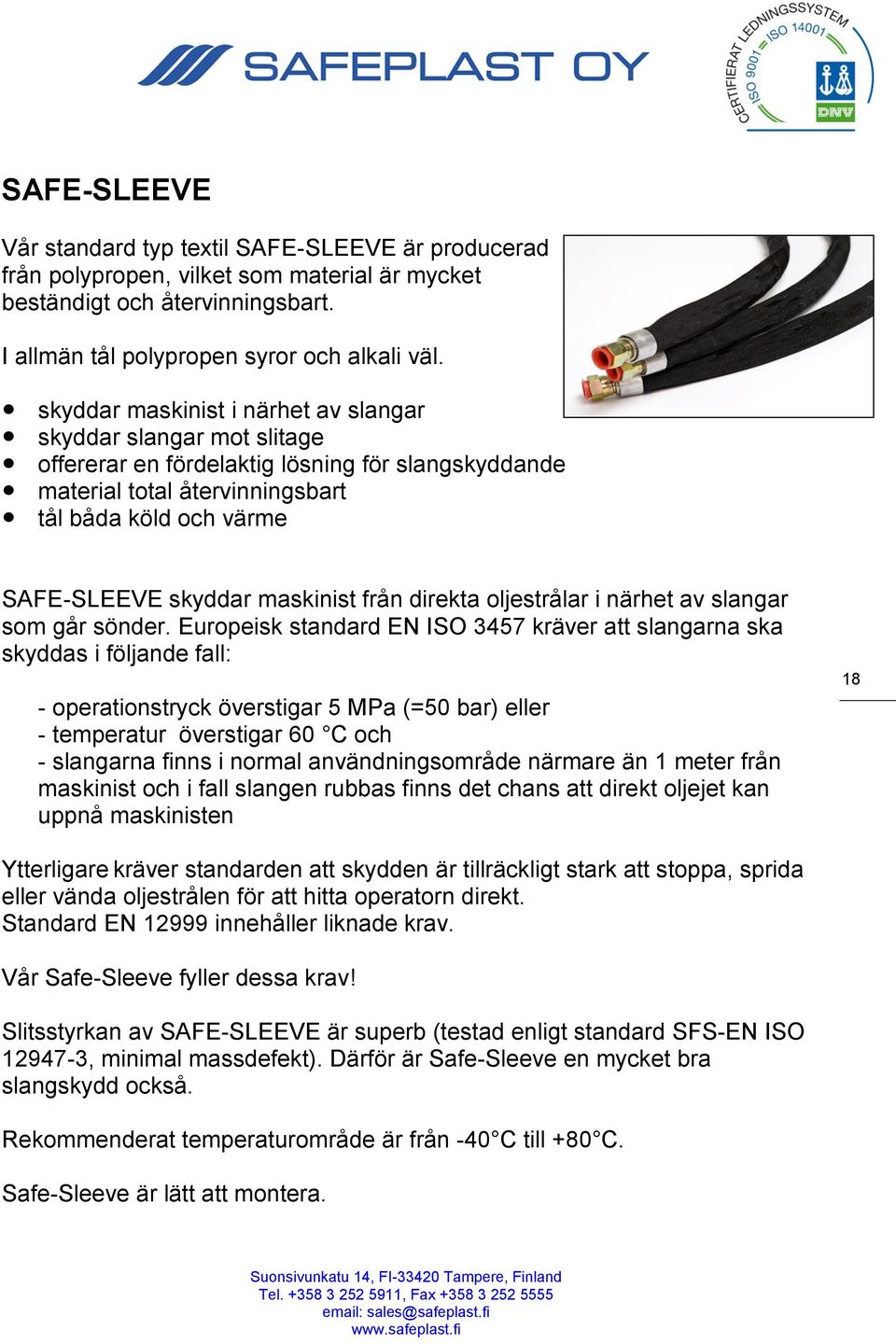

18 SAFE-SLEEVE Vår standard typ textil SAFE-SLEEVE är producerad från polypropen, vilket som material är mycket beständigt och återvinningsbart. I allmän tål polypropen syror och alkali väl. skyddar maskinist i närhet av slangar skyddar slangar mot slitage offererar en fördelaktig lösning för slangskyddande material total återvinningsbart tål båda köld och värme SAFE-SLEEVE skyddar maskinist från direkta oljestrålar i närhet av slangar som går sönder. Europeisk standard EN ISO 3457 kräver att slangarna ska skyddas i följande fall: - operationstryck överstigar 5 MPa (=50 bar) eller - temperatur överstigar 60 C och - slangarna finns i normal användningsområde närmare än 1 meter från maskinist och i fall slangen rubbas finns det chans att direkt oljejet kan uppnå maskinisten 18 Ytterligare kräver standarden att skydden är tillräckligt stark att stoppa, sprida eller vända oljestrålen för att hitta operatorn direkt. Standard EN innehåller liknade krav. Vår Safe-Sleeve fyller dessa krav! Slitsstyrkan av SAFE-SLEEVE är superb (testad enligt standard SFS-EN ISO , minimal massdefekt). Därför är Safe-Sleeve en mycket bra slangskydd också. Rekommenderat temperaturområde är från -40 C till +80 C. Safe-Sleeve är lätt att montera.

19 SAFE-SLEEVE är UV-skyddad (minst upp till 120 kly) och enligt UVåldringstest har UV ingen betydelsefult intryck på draghållfasthet eller färg. Längd: Förlängning: Färg: 50m / rulle max en per rulle svart utan tryckning Inre diameter SAFE-SLEEVE (mm) produktkod tolerans +/- 0,5mm Platt (mm) SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX SL-RDX Aluminium hylsor (YD/ ID): ALUHO 20 / 16mm ALUHO 25 / 21mm ALUHO 30 / 26mm ALUHO 35 / 31mm ALUHO 40 / 35mm ALUHO 45 / 38mm ALUHO 50 / 45mm 19

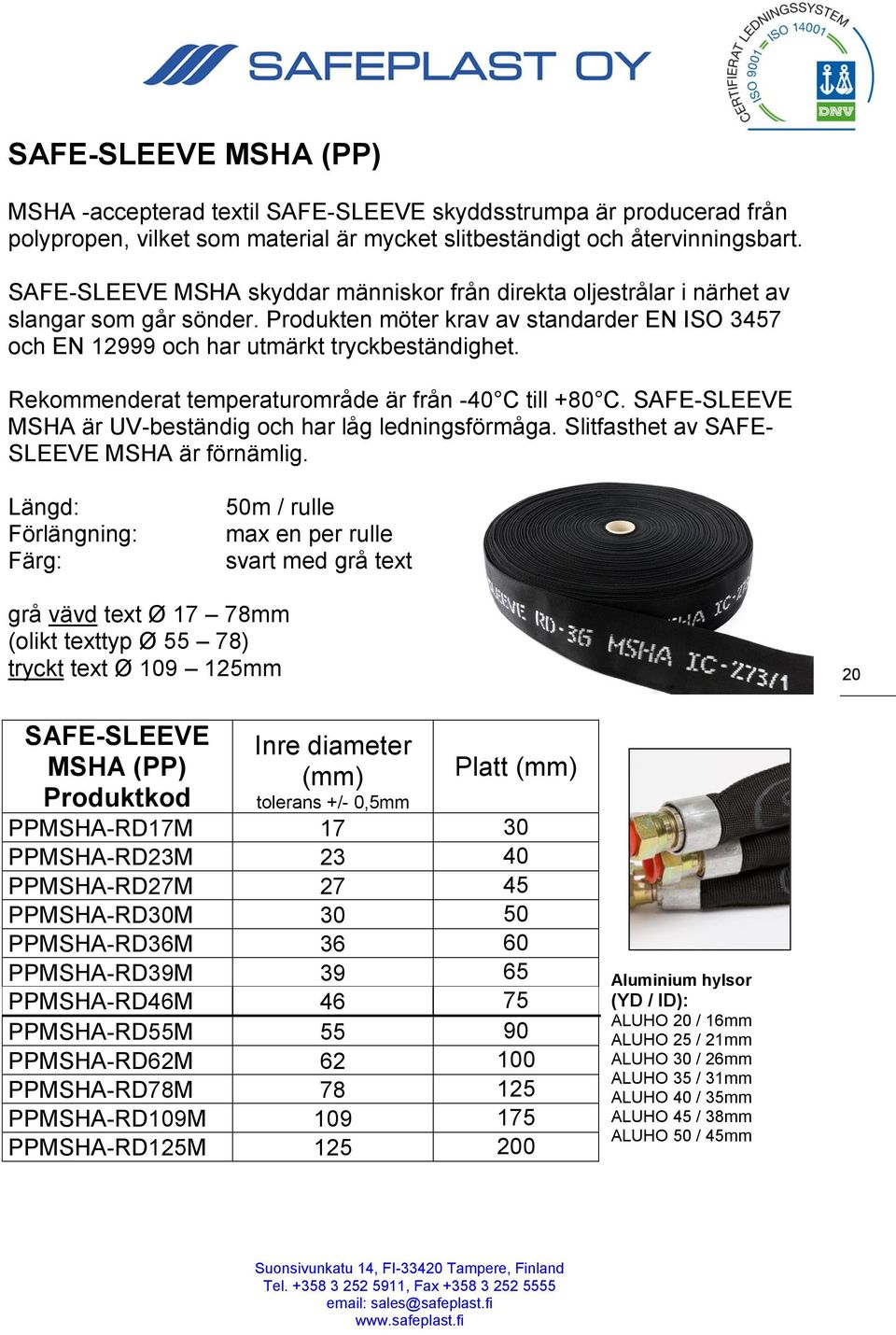

20 SAFE-SLEEVE MSHA (PP) MSHA -accepterad textil SAFE-SLEEVE skyddsstrumpa är producerad från polypropen, vilket som material är mycket slitbeständigt och återvinningsbart. SAFE-SLEEVE MSHA skyddar människor från direkta oljestrålar i närhet av slangar som går sönder. Produkten möter krav av standarder EN ISO 3457 och EN och har utmärkt tryckbeständighet. Rekommenderat temperaturområde är från -40 C till +80 C. SAFE-SLEEVE MSHA är UV-beständig och har låg ledningsförmåga. Slitfasthet av SAFE- SLEEVE MSHA är förnämlig. Längd: Förlängning: Färg: 50m / rulle max en per rulle svart med grå text grå vävd text Ø 17 78mm (olikt texttyp Ø 55 78) tryckt text Ø mm 20 SAFE-SLEEVE MSHA (PP) Produktkod Inre diameter (mm) tolerans +/- 0,5mm Platt (mm) PPMSHA-RD17M PPMSHA-RD23M PPMSHA-RD27M PPMSHA-RD30M PPMSHA-RD36M PPMSHA-RD39M PPMSHA-RD46M PPMSHA-RD55M PPMSHA-RD62M PPMSHA-RD78M PPMSHA-RD109M PPMSHA-RD125M Aluminium hylsor (YD / ID): ALUHO 20 / 16mm ALUHO 25 / 21mm ALUHO 30 / 26mm ALUHO 35 / 31mm ALUHO 40 / 35mm ALUHO 45 / 38mm ALUHO 50 / 45mm

21 SAFE-SLEEVE MSHA (PES) MSHA -accepterad textil SAFE-SLEEVE skyddsstrumpa är producerad från polyester vilket som material är mycket beständigt och återvinningsbart. SAFE-SLEEVE MSHA skyddar människor från direkta oljestrålar i närhet av slangar som går sönder. Produkten möter krav av standarder EN ISO 3457 och EN och har utmärkt tryckbeständighet. Rekommenderat temperaturområde är från -40 C till +120 C. SAFE-SLEEVE MSHA är UV-beständig och har låg ledningsförmåga. Slitfasthet av SAFE- SLEEVE MSHA är förnämlig. Längd: Förlängning: Färg: 50m / rulle max en per rulle svart med vita tryck (eget tryck möjligt) 21 SAFE-SLEEVE MSHA Produktkod Inre diameter (mm) tolerans +/- 0,5mm Platt (mm) MSHA-RD17M MSHA-RD23M MSHA-RD27M MSHA-RD30M MSHA-RD36M MSHA-RD39M MSHA-RD46M MSHA-RD55M MSHA-RD62M MSHA-RD78M MSHA-RD109M MSHA-RD125M Aluminium hylsor (YD / ID): ALUHO 20 / 16mm ALUHO 25 / 21mm ALUHO 30 / 26mm ALUHO 35 / 31mm ALUHO 40 / 35mm ALUHO 45 / 38mm ALUHO 50 / 45mm

22 SAFE-FIRE SLEEVE Safe-Fire sleeve är vår brandsleeve, som tål höga temperaturer. Den är producerat av snott glasfiber med silikon gummi beläggning. Denna sleeve är utvecklat att skydda slang och kabel mot smält metallstänk, skador orsakat av höga temperaturer och tillfällig exposition till flammor på stålfabrik, gjuteri, gruva, offshore, aerospace, svetsverkstad och alla andra miljöer där slangar ska bli utsatt till höga temperaturer. Safeplast Kod (ID) BESKRIVING m / rulle SFS-RD20 Ø 20 SAFE-FIRE SLEEVE, RÖD ID 20mm 20,00 SFS-RD25 Ø 25 SAFE-FIRE SLEEVE, RÖD ID 25mm 20,00 SFS-RD30 Ø 30 SAFE-FIRE SLEEVE, RÖD ID 30mm 20,00 SFS-RD35 Ø 35 SAFE-FIRE SLEEVE, RÖD ID 35mm 20,00 SFS-RD40 Ø 40 SAFE-FIRE SLEEVE, RÖD ID 40mm 20,00 SFS-RD45 Ø 45 SAFE-FIRE SLEEVE, RÖD ID 45mm 15,00 SFS-RD50 Ø 50 SAFE-FIRE SLEEVE, RÖD ID 50mm 15,00 SFS-RD55 Ø 55 SAFE-FIRE SLEEVE, RÖD ID 55mm 15,00 SFS-RD60 Ø 60 SAFE-FIRE SLEEVE, RÖD ID 60mm 15,00 SFS-RD65 Ø 65 SAFE-FIRE SLEEVE, RÖD ID 65mm 15,00 22 Värmebeständighet: Temperaturer: 260 C kontinuerlig 1000 C / 20 min 1600 C / 30 sek

23 SAFE-WRAP SAFE-WRAP är producerat av 100 % polyamid med PU-beläggning och Velcro - kardborreband, som gör installering av produkten snabb och enkel. Detta slangskydd är mycket lätt att installera på slangar efteråt och den kan användas ständigt på nytt. Därför sparar Safe-Wrap er tid och arbetskostnader. Brotthållfasthet av SAFE-WRAP är utmärk (EN ISO ) och vattenavstötning av tyget 100 % (EN 24920). Denna produkt också möter kravet av EN ISO 3457 standard (Pin Hole -testad) och slitfasthet av Safe-Wrap är berömlig. Temperaturområde är från -20 C till +120 C. Standard (inre) diametrar tillgängliga: 40mm, 60mm, 80mm, 100mm, 120mm 23 Andra diametrar (mellan 20mm och 400mm, i 5mm intervall) möjliga. Standard rullängder: 10m och 25m Andra rullängder till 50 meter eller inskrivet mått tillverkas endast enligt order i önskad längd.

24 SAFEPLAST BUNTNINGSSPIRAL binder flexibelt elledningar och kablar skyddar mot förslitning och slag är lätt att uppfatta, installera och reparera elledningar och kablar skärs av PE- plaströr SAFEPLAST BUNTNINGSSPIRAL tål syror, oljor och lösningsmedel flexibel skyddat mot UV-strålning skärs av köld- och värmebeständig PE plaströr användningstemperatur från -30 C till +80 C återvinningsbara YTTRE DIAMETER (nominal): 6mm 8mm 10mm 12mm 15mm 20mm 25mm 24 LÄNGDER: Ø 6 mm 100m Ø 8 15mm 50m Ø mm 25m FÄRGER: svart

25 SAFEPLAST BUNTNINGSSPIRALER TEKNISKA DATA Material: Polyeten Nominal Yttre / Inre Ø Vägg W mm Lyft P mm 6 / 4 mm 1,0 5,5 Färg svart Längd 100m 25 8 / 6 mm 1,0 5,5 svart 50m 10 / 8 mm 1,0 8,0 svart 50m 12 / 10 mm 1,0 8,0 svart 50m 15 / 12,5 mm 1,25 10,0 svart 50m 20 / 16,6 mm 1,7 12,5 svart 25m 25 / 21 mm 2,0 12,5 svart 25m

26 SAFE-STRIP x 3 typ SAFE-STRIP buntar slangar ihop igen och igen. SAFE-STRIP är tillverkat av polypropen och har Velcro -brand fäste, bucklan är av rostfritt stål. Brotthållfastheten av Safe-Strip är i genomsnitt 1500 N. Bandbredd är 40mm och Safe-Strip texten är vävd. Denna produkt är tillgånglig med eller utan en fästögla. Safe-Strip, standard Produktkod Längd Bunt max ST-RD mm 70mm ST-RD mm 100mm ST-RD mm 125mm ST-RD mm 155mm ST-RD mm 180mm Safe-Strip med fästögla Produktkod Längd Bunt max ST-RDR mm 70mm ST-RDR mm 100mm ST-RDR mm 125mm ST-RDR mm 155mm ST-RDR mm 180mm 26 Den tredje variationen av Safe-Strip är utrustad med ett spänne. Bandbredd är 25mm och den produceras i tre standardlängder: 50cm, 100cm och 150cm. Avslutet på remmen är snedskuren för lättare genomförning. Safe-Strip rem med spänne Produktkod ST-FLL50 ST-FLL100 ST-FLL150 Längd 500mm 1000mm 1500mm Försäljningsenhet 10 st. / storlek.

27 Safeplast Buntningsremmar Safeplast Buntningsremmar buntar ihop hydraulslangar och elkabel. Alla rem är tillverkat av bestående polyester och har hål, oberäknat den minst för elkabel. Draghållfasthet är dan (1daN är c. 1kg). Artikel nr. Längd Bredd Tjocklek Material Spänne Förpackning ST-UR mm 9mm 1.4mm polyester tagg 100 St. ST-UR mm 20mm 1.8mm polyester tagg 50 St. ST-UR mm 20mm 1.8mm polyester tagg 50 St. ST-UR mm 20mm 1.8mm polyester tagg 50 St. 27 ST-UR mm 23mm 2.5mm polyester tagg 50 St.

28 SAFE-TOOL FÖR LÄTTARE MONTERING Tillgänglig i två storlekar: HAKOP litet verktyg för spiraler YD 20 50mm HAKOI stort verktyg för spiraler YD mm 28 Börja med att linda spiral 1-2 svängar på slangen/slang bunt (om spiralen är lång är det bättre att börja från mitten). Lyft spiralen på tappen, tappen mot monterings direktion. Förvaringsfjäder följer slangen. Vänd verktyget från handtaget.

29 Material: HDPE TOLERANS FÖR VÄGG OCH STIGNING Produkt Ø Ytter mm Vikt kg / m Vägg mm Tolerans mm Stigning mm Tolerans mm Safe-Spiral 12 ± ± ± 1.0 Safe-Spiral 16 ± ± ± 1.2 Safe-Spiral 20 ± ± ± 1.3 Flex-Spiral 20 ± ± ± 1.3 Safe-Spiral 25 ± ± ± 1.5 Flex-Spiral 25 ± ± ± 1.3 Safe-Spiral 32 ± ± ± 1.5 Flex-Spiral 32 ± ± ± 1.5 Safe-Spiral 40 ± ± ± 2.0 Safe-Spiral 50 ± ± ± 2.0 Flex-Spiral 50 ± ± ± 2.0 Safe-Spiral 63 ± ± ± 2.0 Safe-Spiral 75 ± ± ± 2.0 Flex-Spiral 75 ± ± ± 2.0 Safe-Spiral 90 ± ± ± 2.0 Safe-Spiral 110 ± ± ± 2.0 Safe-Spiral 140 ± ± ± 2.0

30 V2 / 2014
