1 Antenner och kommunikationsutrustning

2 Innehållsförteckning Kapitel 1 Fästen och radiatorer, hålmonterat 5-18 Kapitel 2 Fästen och radiatorer, magnet- glas- och tejpmonterat Kapitel 3 GPS/GSM multibandsantenner Kapitel 4 Specialantenner Kapitel 5 Marinantenner Kapitel 6 Installationstillbehör Kapitel 7 Professionell radiokommunikation Kapitel 8 Robusta telefoner Kapitel 9 Telefoner explosionsskyddade

3 Register ANTENNER 3G radiatorer...14,16,20,24,26,29,30,37 Adapterkablar...56,57 Anslutningsdon och crimpkontakter Antennfästen , , CFM...15 DHM...16 DM...23 EHC och EHD...17 NCD...5 MidiMag/MaxiMag...21,22 MiniMag...20 MediMag...22 Basantenner/TETRA...40 Bilradioantenner...44,45 Crimptänger...51 Dragfjäder...51 Fiberstoppning...51 Filter för TETRA-antenner...43 Glasantenner GU...25 MiniWING...24 TWIN...24 GPS-antenner MiniSat...31 Förförstärkare...33 GPS- och multifunktionsantenn ANT...29 GPS- och multifunktionsantenn Shark...16,30 GPS- och multifunktionsantenn SmartWING...30 Repeater...33 Splitter...33 GSM och multibandsantenn Sportflex...32 Hålsågar...51 Jordplansantenner DIPOL...36 FME...37 MG...36 Kabelskalare...51 Kablar 50 Ohm...52,53 Kompletta antenner MediMag...22 Shark...16,30 ANT...29 SmartWING...30 Marinantenner GPS...48 TETRA...48 Tillbehör...49 Multibandsantenner/TETRA...40 Multiflexantenner...32 Panelantenner LP Pilotborr...51 Radiatorer ,37,40,44 Radiopaket...45 Renskrapningsverktyg...51 SmartDisc Combi...27 SmartDisc UMTS...26 Specialkablar...54,55 Sputnik...20 TETRA radiatorer och fästen...5,6,8,10,12,15,16,21,23,37,48 Wi-Fi (WLAN) antenn SmartDisc...42 Wi-Fi (WLAN) radiatorer...14,22,37,41 Yagi-antenner...38 Ant sidan 29 Vår huvudleverantör av antenner är GSM/3G/GPS/toppfäste 2

4 Register TELEFONER/HEADSET/KOMRADIO/TILLBEHÖR Batteriladdare...95,96 Bildöverföring Bärbara telefoner 3G telefon...90 DECT telefon...92 DECT telefon GPS telefon...89,90 GPS telefon...98 GSM telefoner... 86,89-91 GSM telefoner GSM-R telefoner...87,88 GSM-R telefoner Larmtelefoner...98,101 Larmtelefoner...89,91,92 Windows mobil...89,90 Windows mobil...98 Wi-Fi (WLAN) telefon...90 A25 med GSM, GPS och larmapplikationer Sidan 89 CT-adapter Bluetooth...79 Handdatorer...89,90 Handdatorer...98,108 Headset Högtalarmikrofoner...80 Kommunikationsradio PTT-knappar...81 Radiokontakter och adaptrar...82 Strupmikrofoner...71 Telefonhuv/skåp Tillbehör till headset....83,84 Trådlös digitalradio Utomhustelefoner...93,94 Explosionsskyddade telefoner Bildöverföring Dome-kamera 3G Sidan 109 CT-DECT/ASR Headset Sidan 76 Vi lämnar upp till tre års garanti på ett stort antal tillbehör till kommunikationsradio, även kablar och kontakter. Vi har markerat sidorna där dessa produkter finns med symbolen här bredvid. 3

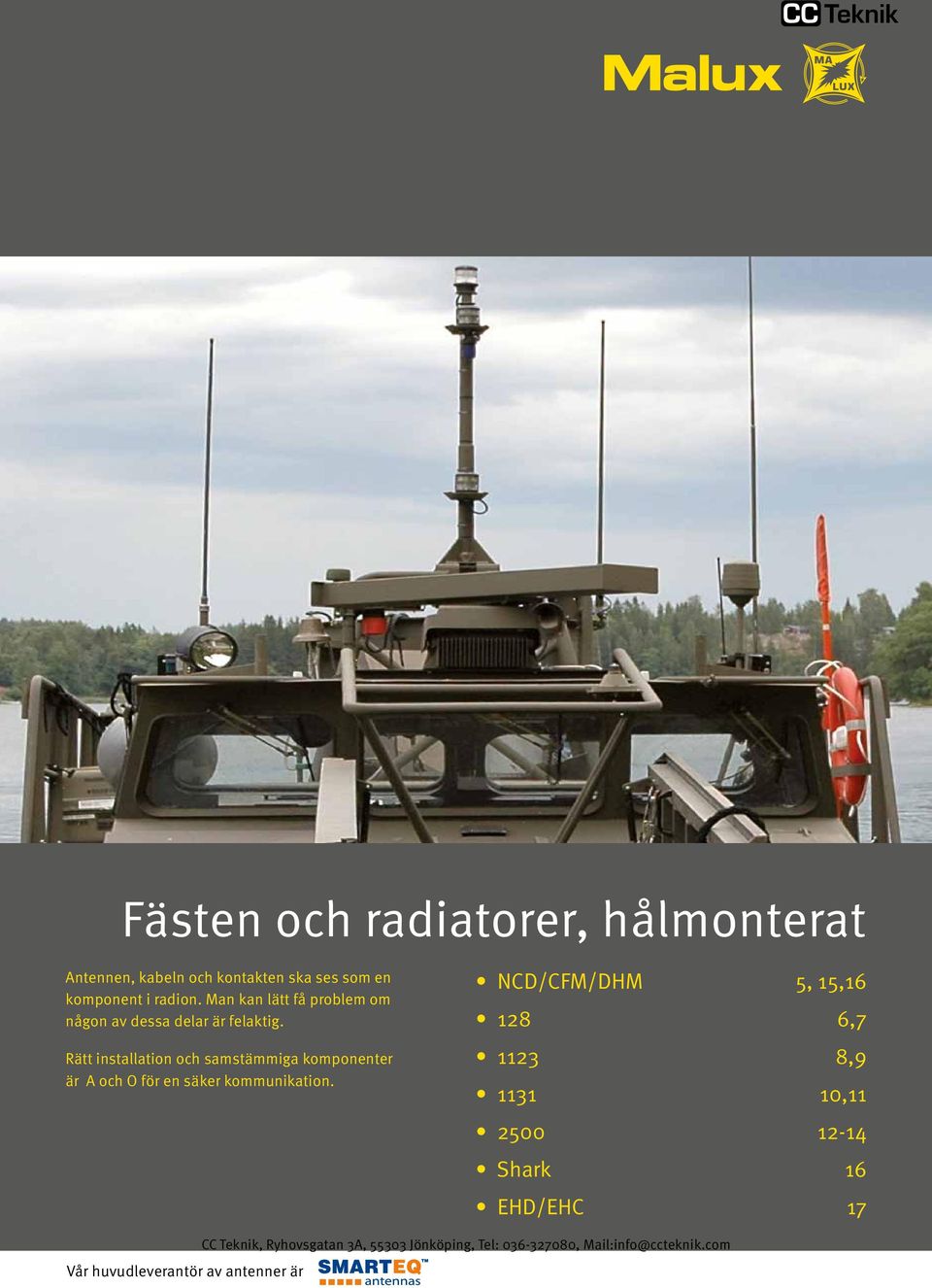

5 Fästen och radiatorer, hålmonterat Antennen, kabeln och kontakten ska ses som en komponent i radion. Man kan lätt få problem om någon av dessa delar är felaktig. Rätt installation och samstämmiga komponenter är A och O för en säker kommunikation. NCD/CFM/DHM 5, 15, , , , Shark 16 EHD/EHC 17 Vår huvudleverantör av antenner är

6 Antenner hålmonterat Fäste NCD Detta klotfäste är ledat och ger möjligheten att vinkla antennen. NCD är en efterföljare till fäste CD. NCD-fästet är av en robust typ, klarar frekvenserna MHz och är testat i enlighet med bilindustrins krav. Fästet levereras med adapterkabel för möjlighet att ansluta standardkabel. Fäste NCD Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material NCD, M6 utan kabel, levereras med adapter Ø 19mm 45x85,5 ØxH PA6, rostfritt stål Kabel för fäste 128 och NCD Art.nr. Beskrivning Material Kabel 5m RG58 FME/f-presskontakt Kabel 3,65m RG58 FME/f-presskontakt Kabel 6,5m RG58 FME/f-presskontakt 128 ADAPT Adapter till fäste 128 och NCD, 0,15m FME/m-presskontakt 8113 Radiatorer för NCD-fäste MHz för M6-gänga TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material 479 Toppspole (RPS) 79, /4-våg bottenfjäder, kapschema /4-våg konisk, kapschema 1088 Rostfritt stål, svart 556 5/8-våg öppen spole, kapschema , Stål 1/4-våg Kolinjär, kapslad, kapschema /4-våg wire, kapschema Rostfri wire 5

7 Antenner hålmonterat Fäste 128 Ett klassiskt fäste som har varit med i över 30 år! Det är ett robust och flexibelt fäste som ger antennen möjlighet att ställas i olika vinklar. Kan monteras på taket eller på sidan på fordonet. Fästet är designat för antenner med M6-gänga. Kulledsfäste MHz Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material Kulledsfäste, svart utan kabel, M Kulledsfäste, svart, 5m RG58, öppen ände Kulledsfäste, svart, 5m RG58, BNC/m Kulledsfäste, svart, 3,65m RG58, UHF/m Kabel för fäste 128 och NCD Ø 19mm 48x44 ØxH Rostfritt stål, zink, polykarbonat, PP, glasfiberförstärkt, silikon Art.nr. Beskrivning Material Kabel 5m RG58 FME/f-presskontakt Kabel 3,65m RG58 FME/f-presskontakt Kabel 6,5m RG58 FME/f-presskontakt 128 ADAPT Adapter till fäste 128 och NCD, 0,15m FME/m-presskontakt 8113 Kontakter för fäste 128 Art.nr. Beskrivning Material Presskontakt för fäste 128 Radiatorer för 128-fäste MHz för M6-gänga TETRA TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär kapslad spole Rostfritt stål, svart Kolinjär öppen spole Kolinjär öppen spole, kapschema /4-våg wire flexibel 0 Svart plast Kolinjär kapslad spole Rostfritt stål, svart Kolinjär kapslad spole Rostfritt stål För övriga önskemål kontakta Malux antennsupport.

8 Antenner hålmonterat Fäste 128 Radiatorer för 128-fäste MHz för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär öppen spole Kolinjär kapslad spole 263 Rostfritt stål, svart /4-våg rostfritt Glasfiberrör 1/4+1/2+1/2-våg Glasfiberrör, svart /4-våg 1/2-våg / Rostfritt stål, svart Radiatorer för 128-fäste VHF/FM/CB för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Bottenfjäder 1/4-våg, kapschema Rostfritt stål, svart med fjäder /4-våg toppspole 1305 Rostfritt stål, svart Trimbar 1/4-våg 600 Rostfritt stål /4-våg /4-våg toppspole 40, /4-våg inkl. 3 st topptrådar Rostfritt stål, svart Öppen spole 5/8-våg Glasfiber 1/4-våg Glasfiber, svart Konisk 1/4-våg, kapschema Rostfritt stål, svart Bottenspole 1/4-våg, kapschema Bottenspole 1/4-våg Rostfri plastad wire, svart Wire 1/4-våg Rostfri plastad wire, svart 785 Stål 1/4-våg Rostfritt stål, svart MEA-135 1/4-våg För övriga önskemål kontakta Malux antennsupport. 7

9 Antenner hålmonterat Fäste 1123 Ett robust fäste som har funnits i flera år och är väl beprövat. Fästet finns i två varianter, runt och ovalt. Färdiga set finns med fäste och kabel. Fäste MHz Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material fäste, ovalt, utan kabel, FME/m-anslutning, M6 36x25,5x38,5 LxBxH Ø 14mm, Ø 19mm fäste, runt, utan kabel, FME/m-anslutning, M6 32x38,5 ØxH Mässing, dryflex, zink, rostfritt stål, PP, glasfiberförstärkt Fäste 1123 med kabel Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material fäste, runt, med 5m kabel, öppen ände, M Ø 14mm, Ø 19mm 32x38,5 ØxH Mässing, dryflex, zink, rostfritt stål, PP, glasfiberförstärkt Radiatorer för 1123-fäste MHz för M6-gänga TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär kapslad spole Rostfritt stål, svart Kolinjär öppen spole Kolinjär öppen spole, kapschema /4-våg wire flexibel 0 Svart plast Kapslad spole 5/8+1/2-våg Rostfritt stål, svart För övriga önskemål kontakta Malux antennsupport.

10 Antenner hålmonterat Fäste 1123 Radiatorer för 1123-fäste MHz för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär öppen spole Kolinjär kapslad spole 263 Rostfritt stål, svart /4-våg rostfritt Glasfiberrör 1/4+1/2+1/2-våg Glasfiberrör, svart /4-våg 1/2-våg / Rostfritt stål, svart Radiatorer för 1123-fäste VHF/FM/CB för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Bottenfjäder 1/4-våg, kapschema Rostfritt stål, svart med fjäder /4-våg toppspole 1305 Rostfritt stål, svart Trimbar 1/4-våg 600 Rostfritt stål /4-våg /4-våg toppspole 40, /4-våg inkl. 3 st topptrådar Rostfritt stål, svart Öppen spole 5/8-våg Glasfiber 1/4-våg Glasfiber, svart Konisk 1/4-våg, kapschema Rostfritt stål, svart Bottenspole 1/4-våg, kapschema Bottenspole 1/4-våg Rostfri plastad wire, svart Wire 1/4-våg Rostfri plastad wire, svart 785 Stål 1/4-våg Rostfritt stål, svart MEA-135 1/4-våg För övriga önskemål kontakta Malux antennsupport. 9

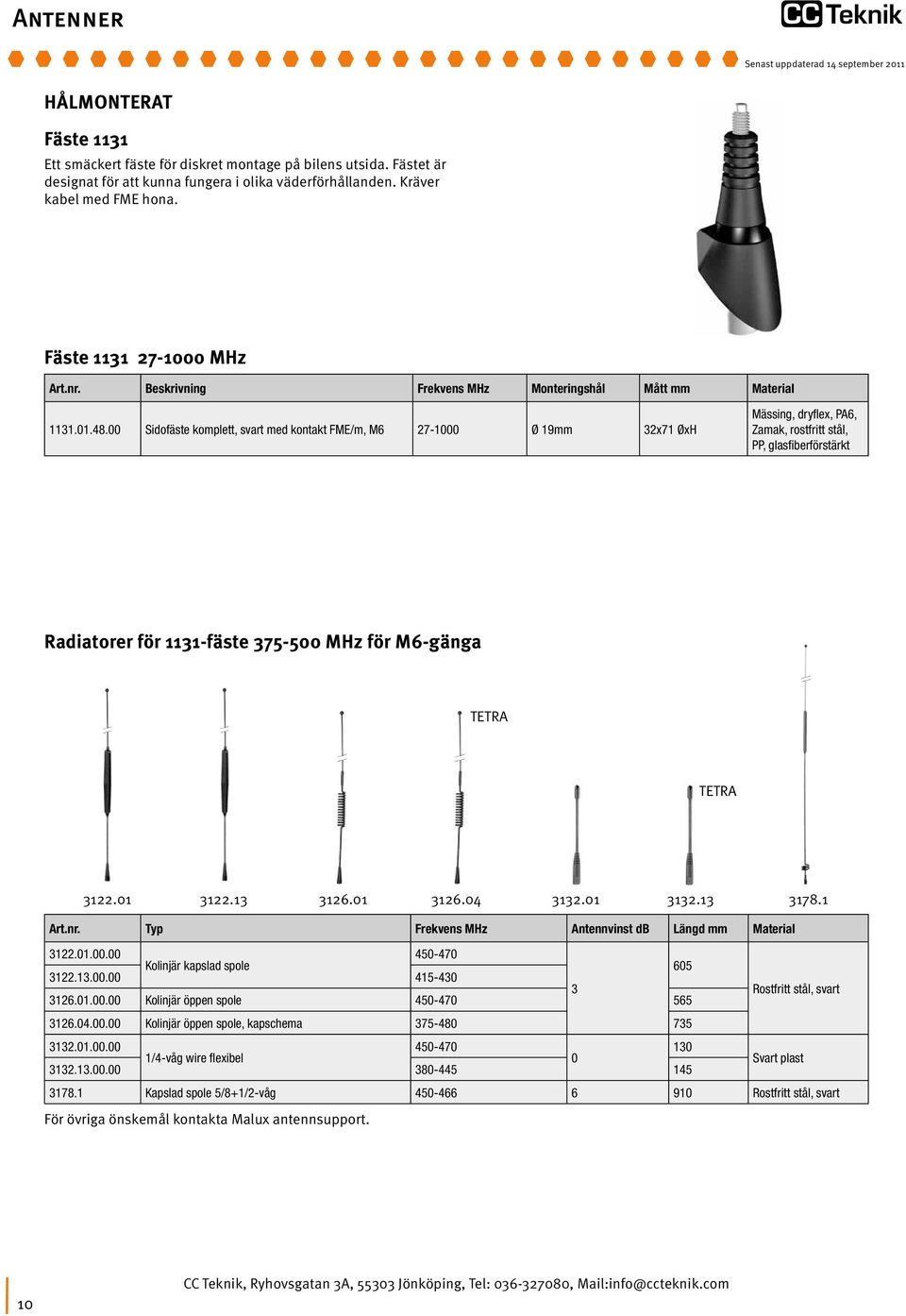

11 Antenner Hålmonterat Fäste 1131 Ett smäckert fäste för diskret montage på bilens utsida. Fästet är designat för att kunna fungera i olika väderförhållanden. Kräver kabel med FME hona. Fäste MHz Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material Sidofäste komplett, svart med kontakt FME/m, M Ø 19mm 32x71 ØxH Mässing, dryflex, PA6, Zamak, rostfritt stål, PP, glasfiberförstärkt Radiatorer för 1131-fäste MHz för M6-gänga TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär kapslad spole Rostfritt stål, svart Kolinjär öppen spole Kolinjär öppen spole, kapschema /4-våg wire flexibel 0 Svart plast Kapslad spole 5/8+1/2-våg Rostfritt stål, svart För övriga önskemål kontakta Malux antennsupport. 10

12 Antenner Hålmonterat Fäste 1131 Radiatorer för 1131-fäste MHz för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär öppen spole Kolinjär kapslad spole 263 Rostfritt stål, svart /4-våg rostfritt Glasfiberrör 1/4+1/2+1/2-våg Glasfiberrör, svart /4-våg 1/2-våg / Rostfritt stål, svart Radiatorer för 1131-fäste VHF/FM/CB för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Bottenfjäder 1/4-våg, kapschema Rostfritt stål, svart med fjäder /4-våg toppspole 1305 Rostfritt stål, svart Trimbar 1/4-våg 600 Rostfritt stål /4-våg /4-våg toppspole 40, /4-våg inkl. 3 st topptrådar Rostfritt stål, svart Öppen spole 5/8-våg Glasfiber 1/4-våg Glasfiber, svart Konisk 1/4-våg, kapschema Rostfritt stål, svart Bottenspole 1/4-våg, kapschema Bottenspole 1/4-våg Rostfri plastad wire, svart Wire 1/4-våg Rostfri plastad wire, svart 785 Stål 1/4-våg Rostfritt stål, svart MEA-135 1/4-våg För övriga önskemål kontakta Malux antennsupport. 11

13 Antenner hålmonterat Fäste 2500 Fäste 2500 är ett riktigt allroundfäste som klarar frekvenser från MHz. Fästet är designat för att kunna hålla både korta och långa spröt samt är bestyckad med FME/m för möjlighet att ansluta kabel av varierande längd. Fäste MHz Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material Fäste 2500, runt, för M4 och M6 FME/m Ø 14, Ø 19mm max 20mm 39x22 ØxH Zamak, arnitel, rostfritt stål, ABS, zytel Radiatorer för 2500-fäste MHz för M6-gänga TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär kapslad spole Rostfritt stål, svart Kolinjär öppen spole Kolinjär öppen spole, kapschema /4-våg wire flexibel Svart plast Kapslad spole 5/8+1/2-våg Rostfritt stål, svart Glasfiber 1/4-våg Glasfiber, svart För övriga önskemål kontakta Malux antennsupport.

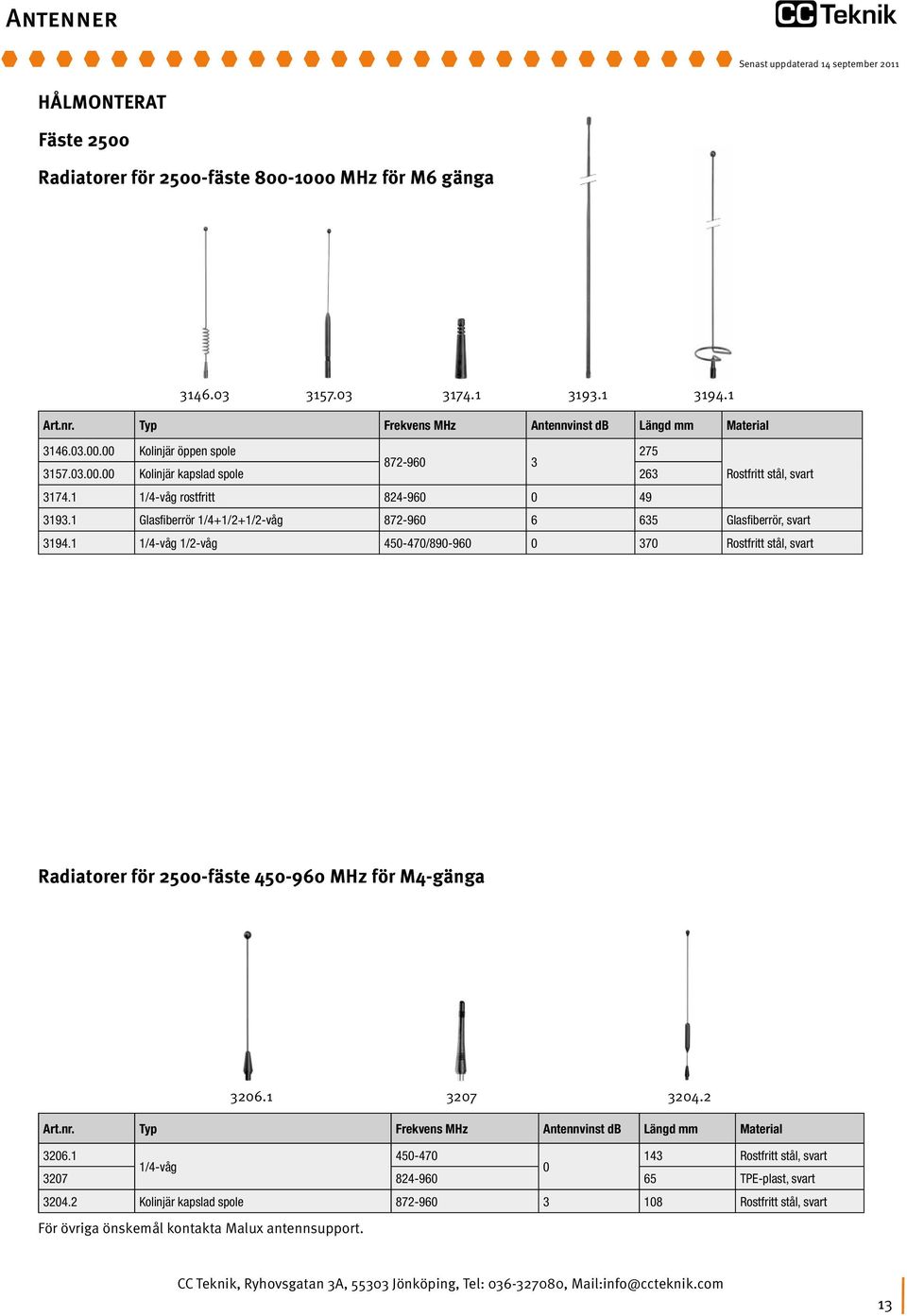

14 Antenner hålmonterat Fäste 2500 Radiatorer för 2500-fäste MHz för M6 gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kolinjär öppen spole Kolinjär kapslad spole 263 Rostfritt stål, svart /4-våg rostfritt Glasfiberrör 1/4+1/2+1/2-våg Glasfiberrör, svart /4-våg 1/2-våg / Rostfritt stål, svart Radiatorer för 2500-fäste MHz för M4-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Rostfritt stål, svart 1/4-våg TPE-plast, svart Kolinjär kapslad spole Rostfritt stål, svart För övriga önskemål kontakta Malux antennsupport. 13

15 Antenner hålmonterat Fäste 2500 Radiatorer för 2500-fäste VHF/PMR/FM/CB för M6-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Bottenfjäder 1/4-våg, kapschema Rostfritt stål, svart med fjäder /4-våg toppspole 1305 Rostfritt stål, svart Trimbar 1/4-våg 600 Rostfritt stål /4-våg /4-våg toppspole 40, /4-våg inkl. 3 st topptrådar Rostfritt stål, svart Öppen spole 5/8-våg Glasfiber 1/4-våg Glasfiber, svart Konisk 1/4-våg, kapschema Rostfritt stål, svart Bottenspole 1/4-våg, kapschema Bottenspole 1/4-våg Rostfri plastad wire, svart Wire 1/4-våg Rostfri plastad wire, svart 785 Stål 1/4-våg Rostfritt stål, svart MEA-135 1/4-våg För övriga önskemål kontakta Malux antennsupport. Radiatorer för 2500-fäste alternativt MHz för M4-gänga 3G Wi-Fi (WLAN) Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Kombiradiator 900/1800/ TPE-plast, svart /4-våg Mässing, svart 3212 Kolinjär öppen spole Rostfritt stål, svart 14 För övriga önskemål kontakta Malux antennsupport.

16 Antenner hålmonterat Fäste Kompakt och högkvalitativt fäste för frekvenser MHz. Utvecklat för att tåla extrema förhållanden och temperaturer. Monteras i 19mm håldiameter. Fäste CFM CFM Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material CFM Radiatorfäste runt, FME/m, M Ø 19mm 34x65 ØxH Mässing, rostfritt stål Radiatorer för fäste CFM och CD för M6-gänga TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Glasfiber 1/4-våg Glasfiber, svart /4-våg bottenfjäder, kapschema /4-våg konisk, kapschema 1088 Rostfritt stål 556 5/8-våg öppen spole, kapschema Kolinjär kapslad, kapschema Toppspole 1/4-våg 79, /4-våg wire kapschema Rostfri wire 785 Stål 1/4-våg Rostfritt stål, svart 931 Kolinjär öppen spole Rostfritt stål För övriga önskemål kontakta Malux antennsupport. 15

17 Antenner hålmonterat Fäste DHM Optimal konstruktion för extrema förhållanden och temperaturer kännetecknar detta fäste som har invändig gänga. Fäste DHM Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material DHM Antennfäste runt, 5mm invändig gänga, FME/m, M Ø 19mm 34x26 ØxH Mässing, nickel TETRA Radiatorer för DHM-fäste för M5-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material 764 1/4-våg wire Rostfri wire, vit krom /4-våg kapschema Plastbelagd wire 951 Öppen kolinjär 320 Rostfritt stål /4-våg kolinjär kapslad Inplastad, rostfritt 998 1/4-våg 0 70 Plastbelagd wire För övriga önskemål kontakta Malux antennsupport. Antenn Shark En antenn med låg profil och sportigt utseende. Finns i flera olika varianter, t.ex med GPS och 3G. 3G Shark Art.nr. Beskrivning Frekvens MHz Monteringshål Mått LxBxH mm Material P Shark GPS/GSM/3G FME/f inkl. 5m kabel Shark GPS/GSM/3G FME/m SMA/m Shark GSM/3G FME/f inkl. 5m kabel Shark GSM/3G + FM-radio FME/f inkl. 5 m kabel. Exkl. radiokabel 900/1800/2170 Ø 19mm 15x15mm 6x4, 5x5 GPS Tillbehör Shark GSM/3G Art.nr. Beskrivning Material Packning till Shark PVC 16

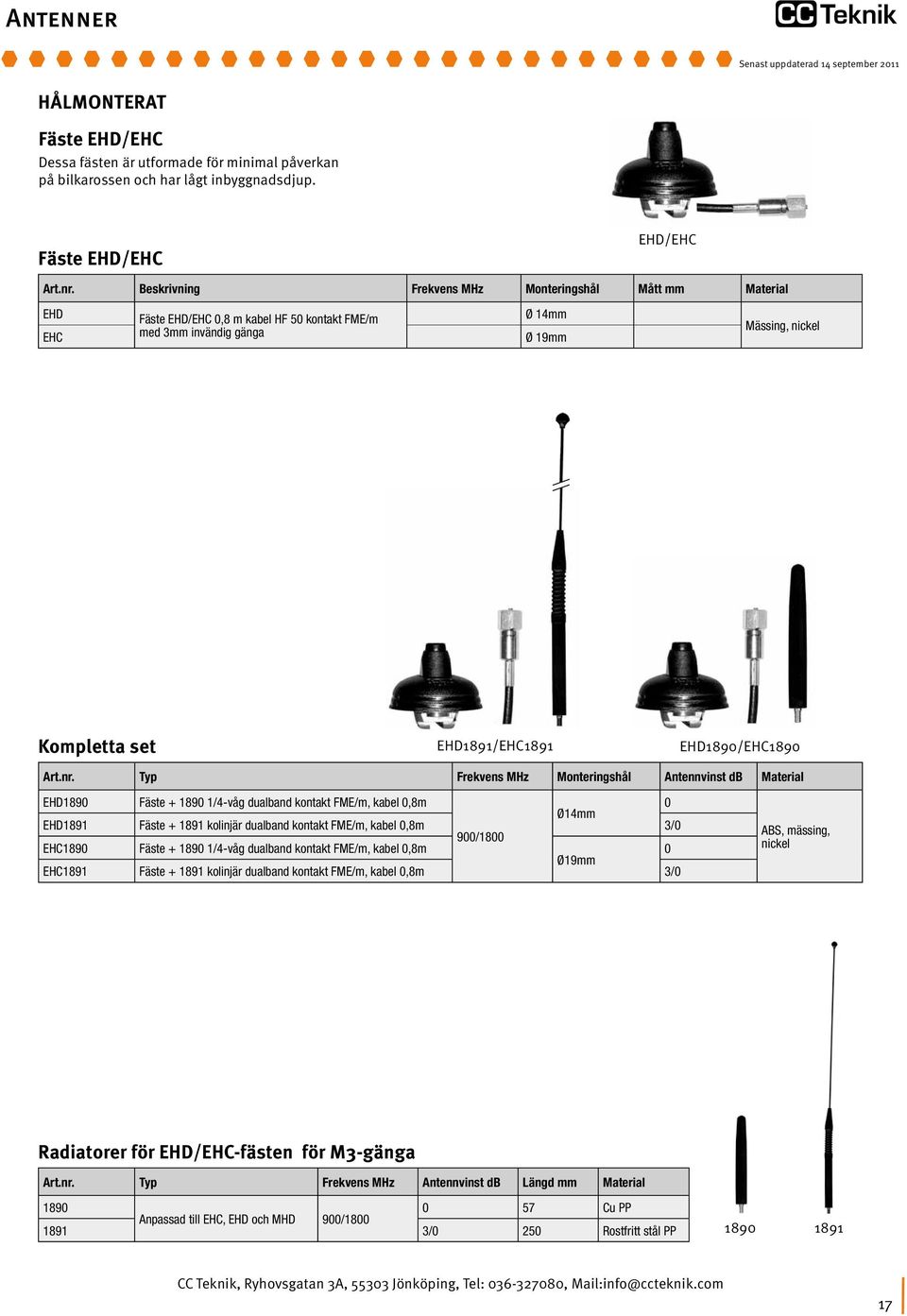

18 Antenner Hålmonterat Fäste EHD/EHC Dessa fästen är utformade för minimal påverkan på bilkarossen och har lågt inbyggnadsdjup. Fäste EHD/EHC EHD/EHC Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material EHD EHC Fäste EHD/EHC 0,8 m kabel HF 50 kontakt FME/m med 3mm invändig gänga Ø 14mm Ø 19mm Mässing, nickel Kompletta set EHD1891/EHC1891 EHD1890/EHC1890 Art.nr. Typ Frekvens MHz Monteringshål Antennvinst db Material EHD1890 Fäste /4-våg dualband kontakt FME/m, kabel 0,8m 0 Ø14mm EHD1891 Fäste kolinjär dualband kontakt FME/m, kabel 0,8m 3/0 900/1800 EHC1890 Fäste /4-våg dualband kontakt FME/m, kabel 0,8m 0 Ø19mm EHC1891 Fäste kolinjär dualband kontakt FME/m, kabel 0,8m 3/0 ABS, mässing, nickel Radiatorer för EHD/EHC-fästen för M3-gänga Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Cu PP Anpassad till EHC, EHD och MHD 900/ /0 250 Rostfritt stål PP

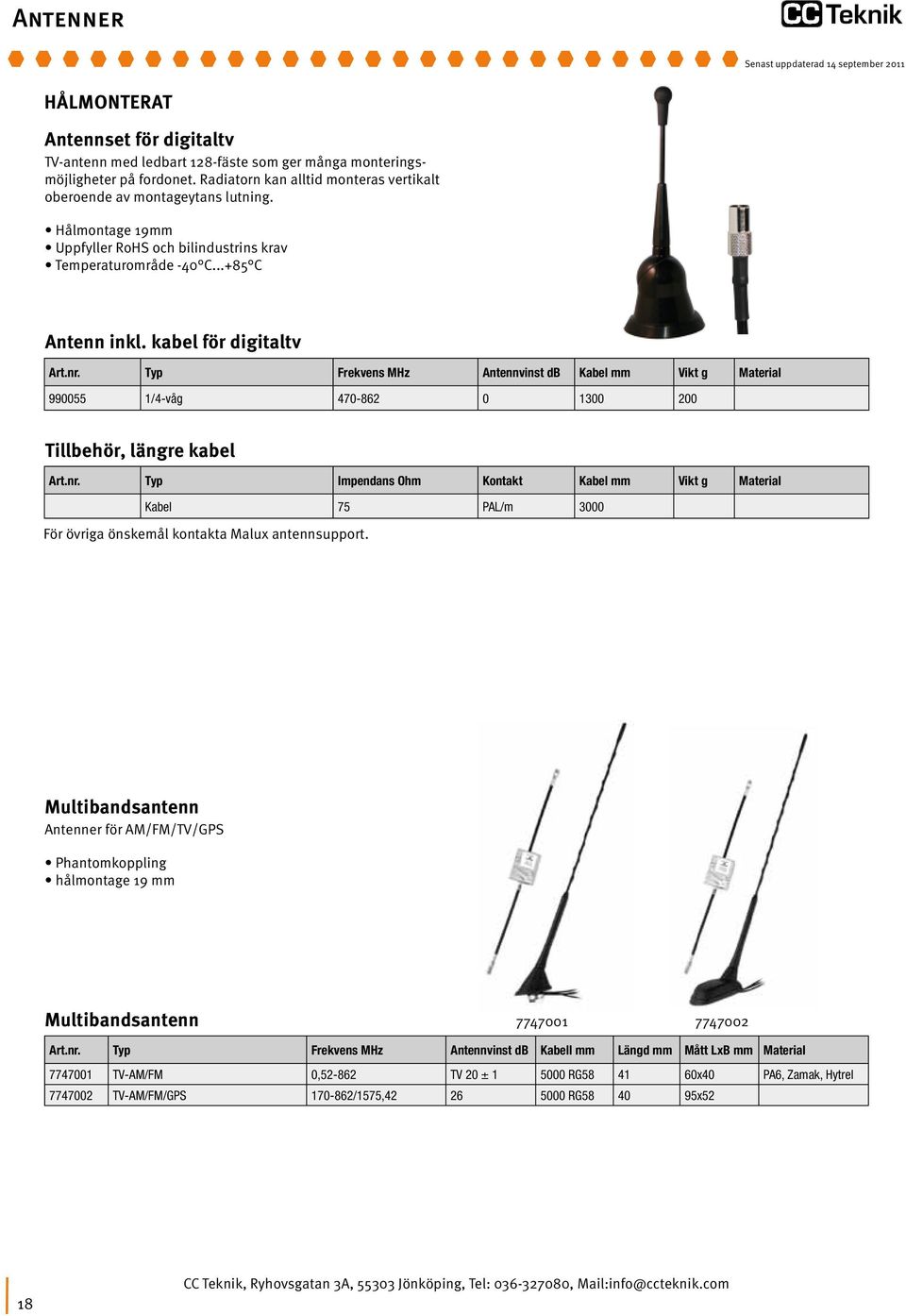

19 Antenner Hålmonterat Antennset för digitaltv TV-antenn med ledbart 128-fäste som ger många monteringsmöjligheter på fordonet. Radiatorn kan alltid monteras vertikalt oberoende av montageytans lutning. Hålmontage 19mm Uppfyller RoHS och bilindustrins krav Temperaturområde -40 C C Antenn inkl. kabel för digitaltv Art.nr. Typ Frekvens MHz Antennvinst db Kabel mm Vikt g Material /4-våg Tillbehör, längre kabel Art.nr. Typ Impendans Ohm Kontakt Kabel mm Vikt g Material Kabel 75 PAL/m 3000 För övriga önskemål kontakta Malux antennsupport. Multibandsantenn Antenner för AM/FM/TV/GPS Phantomkoppling hålmontage 19 mm Multibandsantenn Art.nr. Typ Frekvens MHz Antennvinst db Kabell mm Längd mm Mått LxB mm Material TV-AM/FM 0, TV 20 ± RG x40 PA6, Zamak, Hytrel TV-AM/FM/GPS /1575, RG x52 18

20 Fästen och radiatorer magnet- glas- och tejpmonterat Våra antenner för magnet- och glasmontage håller för stora påfrestningar av väder, vind och höga hastigheter. Antennerna är lätta att ta av vid biltvätt eller vid risk för åverkan. Det är också praktiskt att ha en magnetmonterad antenn om man ofta använder hyrbilar eftersom de inte har fast monterade yttre antenner som standard. Magnetmonterat Glasmonterat Tejpmonterat Vår huvudleverantör av antenner är

21 Antenner Magnetmonterat Fäste MiniMag MiniMag är en smidig magnetfotsantenn som är idealisk för olika typer av applikationer. 3G MiniMag - Kompletta set MHz Art.nr. Typ Frekvens MHz Antennvinst db Monteringshål Mått mm Material MiniMag + Radiator, kabel 2,6m RG174, kontakt FME/f SMA MiniMag + Radiator, kabel 2,6m RG174, kontakt SMA/m MiniMag + Radiator, kabel 2,6m RG174, kontakt FME/f 900/1800/ Magnet 27x20 ØxH Mässing, ABS, Ferrite SMA MiniMag + Radiator, kabel 2,6m RG174, kontakt SMA/m Radiatorer för MiniMag-fäste för M3-gänga Art.nr. Typ Frekvens MHz Antennvinst db Material 8122 Radiator 1/4-våg 900/1800/ Radiator 1/4-våg Radiator 1/4-våg Radiator 1/4-våg 800/900 0 Rostfritt stål Portabelt jordplan för MiniMag Sputnik Portabelt jordplan. Idealisk för platser där jordplan saknas. Art.nr. Typ Frekvens MHz Antennvinst db Material Portabelt jordplan UV resistent polymer, rostfritt stål 3G 3G Sputnik och MiniMag - Kompletta set Art.nr. Typ Frekvens MHz Antennvinst db Material Sputnik och MiniMag kabel 2,6m RG174 kontakt FME/f 900/1800/ ABS Ferrite Sputnik och MiniMag, kabel 2,6m RG174, MC card 20

22 Antenner Magnetmonterat Fäste MidiMag och MaxiMag Kraftfulla magnetfötter för olika typer av applikationer. A B OBS! kodningen vid respektive fot MidiMag MHz Art.nr. Beskrivning Frekvens MHz Fäste Mått Ø mm Material MidiMag magnetfäste, kabel 4,5m RG58 kontakt FME/f MidiMag magnetfäste, kabel 2,6 m RG58 kontakt SMA/m A 54x54,5 Mässing, PP, zink, gummi, ferrit MaxiMag MHz Art.nr. Beskrivning Frekvens MHz Fäste Mått Ø mm Material MaxiMag magnetfäste 3,65m kabel FME/f B 87x79,5 Rostfritt stål, zink, polykarbonat, ferrit, silikon Radiatorer för MidiMag och MaxiMag MHz för M6-gänga TETRA TETRA Art.nr. Typ Fäste Frekvens MHz Antennvinst db Längd mm Material Bottenfjäder 1/4-våg, kapschema Rostfritt stål, svart fjäder Konisk 1/4-våg, kapschema Rostfritt stål Kolinjär kapslad spole B Rostfritt stål, svart Kolinjär öppen spole Kolinjär öppen spole, kapschema /4-våg wire flexibel AB Svart plast Tillbehör Art.nr. Beskrivning Material Repskydd MidiMag Gummi Repskydd MaxiMag För övriga önskemål kontakta Malux antennsupport.

23 Antenner Magnetmonterat MidiMag och MaxiMag Radiatorer för MidiMag och MaxiMag MHz för M6-gänga Art.nr. Typ Fäste Frekvens MHz Antennvinst db Längd mm Material Kolinjär öppen spole Kolinjär kapslad spole A /4-våg rostfritt /4-våg 1/2-våg AB / För övriga önskemål kontakta Malux antennsupport. Rostfritt stål, svart Fäste MediMag Magnetfot - kompletta set Små och medelstora kraftfulla magnetantenner för MHz. Wi-Fi (WLAN) MEA-037 MEA-038 Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material MEA-037 MediMag SMA/m, 3m RG MEA-038 MediMag SMA/m, 3m RG För övriga önskemål kontakta Malux antennsupport. ABS Ferrite 22

24 Antenner Magnetmonterat Fäste DM Kraftfullt magnetfäste med en praktisk FME-kontakt för enkel installation. DM Fäste DM Art.nr. Beskrivning Frekvens MHz Mått Ø mm Material DM Magnetfäste med kontakt FME/m Tillbehör Art.nr. Beskrivning Material Repskydd för magnetfot DM Gummi Radiatorer för DM-fäste MHz för M6-gänga TETRA TETRA Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material 479 Toppspole (RPS) 79, /4-våg bottenfjäder, kapschema Rostfritt 522 1/4-våg konisk, kapschema /8-våg öppen spole, kapschema , Kolinjär, kapslad, kapschema /4-våg wire, kapschema Rostfri wire 23

25 Antenner glasmonterat MiniWING glasmontage för montering på insidan av vindrutan En multibandsradiator för diskret montage på vindrutans insida. Radiatorn är designad för att konstant säkra en bra kommunikation mellan fordonet och basstationen. MiniWING är anpassad för 900/1800/2170 MHz eller AMPS/PCS dualband 800/1900/ G MiniWING Art.nr. Typ Frekvens MHz Antennvinst db Material AMPS/GSM/PCS 2,5m mini-lågförlustkabel FME/f RG174 0,5m, FME/m RG174 2,5m, FAKRA/f D RG174 2,5m, SMA/m RG174 0,9m, SMA/m revercerad polaritet HF lågförlust 5m, SMA/m Andra kontakter och kabellängder på förfrågan /1800/ Dryflex TWIN glasmontage En klassisk glasantenn som både har funktion och utseende. Twins unika snäppfunktion gör att radiatorn mycket lätt kan snäppas av och på vid t.ex. biltvätt eller byte till 3dB radiator utanför tätbebyggt område Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Twin DualBand, kabel 5m LL58, kontakt FME/f 0 55 ABS, PBT, FR4 900/ Twin DualBand, kabel 5m LL58, kontakt FME/f ABS, PBT, FR4 Tillbehör Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Twin om-monteringssats Twin radiator 900/ Twin radiator PBT, Dryflex 24

26 Antenner glasmonterat GU glasmontage Glasantenn för 450 MHz och TETRA med praktisk FME-kontakt för att underlätta val av kabeltyp och längd. GU-glasmontage Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material GU818 Glasantenn 5/8-våg 450 GU845 Glasantenn 1/4-våg GU845T Glasantenn 1/4-våg , Aluminium, ABS GU818 GU845 Reservdelar Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material 818 Radiator 5/8-våg 1, Radiator 1/4-våg Rostfritt stål 3168 Om-monteringssats GU 3373 Innerdel GU Aluminium, polypropylene Ytterdel GU Aluminium, ABS Övriga glasantenner Art.nr. Typ Frekvens MHz Antennvinst db Kabel mm Material Glasantenn AM/FM AM = 18 db FM = 12 db

27 Antenner Tejp- OCH HÅLMONTERAT SmartDisc UMTS Lågprofilantenn GSM och 3G med eget inbyggt jordplan med utmärkta egenskaper. Finns i flera olika varianter. 3G SmartDisc UMTS jordplansoberoende 3G-antenn Art.nr. Typ Frekvens MHz Antennvinst db Kabel mm Vikt g Material Hålmontage 19mm, SMA/m Tejpmontage, SMA/m 500 Svart, PC/pbt, aluminium Hålmontage 19mm, FME/f Hålmontage 19mm, vinkel, SMA/m Hålmontage 19mm, SMA/m Tejpmontage 19mm, SMA/m 500 Vit, PC/pbt, aluminium Tejpmontage 19mm, SMA/m Hålmontage 19mm, SMA/m 2500 Svart, PC/pbt, aluminium Hålmontage 19mm, SMA/m 2500 Vit, PC/pbt, aluminium Tejpmontage 19mm, SMA/m 2500 Svart, PC/pbt, aluminium Tejpmontage 19mm, SMA/m Tejpmontage 19mm, SMA/m 300 Vit, PC/pbt, aluminium Hålmontage 19mm, MMCX/m-v 300 Svart, PC/pbt, aluminium 900/1800/1900/ Tejpmontage 19mm, SMA/m inkl. fäste 1500 Vit, PC/pbt, aluminium Hålmontage 19mm, FME/f Tejpmontage 19mm, FME/f Tejpmontage 19mm, FME/f 2500 Svart, PC/pbt, aluminium Tejpmontage 19mm, FME/f Tejpmontage 19mm, FME/m inkl. fäste 500 Vit, PC/pbt, aluminium Hålmontage lång hals 19mm, SMA/m Hålmontage 19mm, SMA/m-v Hålmontage 19mm, SMA/m Tejpmontage 19mm, MMCX/m-v 2500 Svart, PC/pbt, aluminium Hålmontage 19mm, Öppen ände Hålmontage 19mm, SMA/m Hålmontage 19mm, FME/m 150 Smarteq

28 Antenner Tejp- OCH HÅLMONTERAT SmartDisc Combi En lågprofilantenn med GSM, 3G och GPS och varierande installationsmöjlgheter som är designad för att möta industrins höga krav på RF-teknik. SmartDisc Combi Art.nr. Typ Frekvens MHz Antennvinst db Kabel mm Vikt g Material GSM 1 Svart, PC/pbt, aluminium GSM 200 Hålmontage 19mm, SMA/m, RG /1800/1900/2170/GPS GPS: Passiv GPS 300 Aktiv 27 Vit, PC/pbt, aluminium Tillbehör SmartDisc UMTS och Combi Art.nr. Typ Material Konsol vertikal Konsol, vinkel Stål Smarteq

29 GPS/GSM multibandsantenner Om antennen monteras inuti bilen t.ex. på instrumentbrädan reduceras mottagningen avsevärt på grund av att vindruta och kaross skärmar av signaler från satelliter. För en säker och stabil GPS-mottagning bör alltså antennen monteras utvändigt, helst på biltaket. GPS/multibandsantenner 29-31,34 GSM-multibandsantenner 32 GPS repeatrar/förstärkare/splitter 33 Vår huvudleverantör av GPS-antenner är

30 Antenner GPS och MULTIBANDSANTENNER ANT Ett radiatorfäste med multifunktioner, designad för att klara av en säker signalhantering mellan fordon och larm- eller sambandscentraler. ANT har en GPS-radiator med LNA (Low Noise Amplifier) och GSM DualBand 900/1800 MHz, med möjlighet att montera en extra radiator med valfri frekvens från MHz. ANT kan användas i flera olika applikationer beroende på i vilket system den är integrerad, t.ex. sambandscentraler, säkerhetssystem, logistik och andra telematik-applikationer. GSM/GPS/toppfäste Art.nr. Beskrivning Frekvens MHz Monteringshål Mått mm Material MHz/GPS/ Toppradiator Xenoy CL100 SS-EN Multiradiator GSM FME/m, GPS SMA/m, FME/f, kabel mm Ø 19mm 108x80x L1 Dryflex, ASTM GPS/900/1800/ L6 Multiradiator, Fakra II Dryflex, ASTM Art.nr. Typ Frekvens MHz Antennvinst db Längd mm Material Bottenfjäder 1/4-våg, kapschema Rostfritt stål, svart med fjäder Trimbar 1/4-våg Rostfritt stål /4-våg /4-våg inkl. 3st topptrådar Öppen spole 5/8-våg Rostfritt stål, svart Konisk 1/4-våg, kapschema Bottenspole 1/4-våg Rostfri plastad wire, svart Wire 1/4-våg Rostfri plastad wire, svart 785 Stål 1/4-våg Rostfritt stål, svart Glasfiber 1/4-våg Glasfiber, svart Kablage ANT Art.nr. Typ Kabel m Material RG174 SMA/f-SMB/f RG174 SMA/f-MCX/m RG174 SMA/f-FME/f RG174 SMA/f-SMA/m Koppar, PE, PVC RG174 SMA/f-SMB/f, vinkel Fakra II MCX/m
