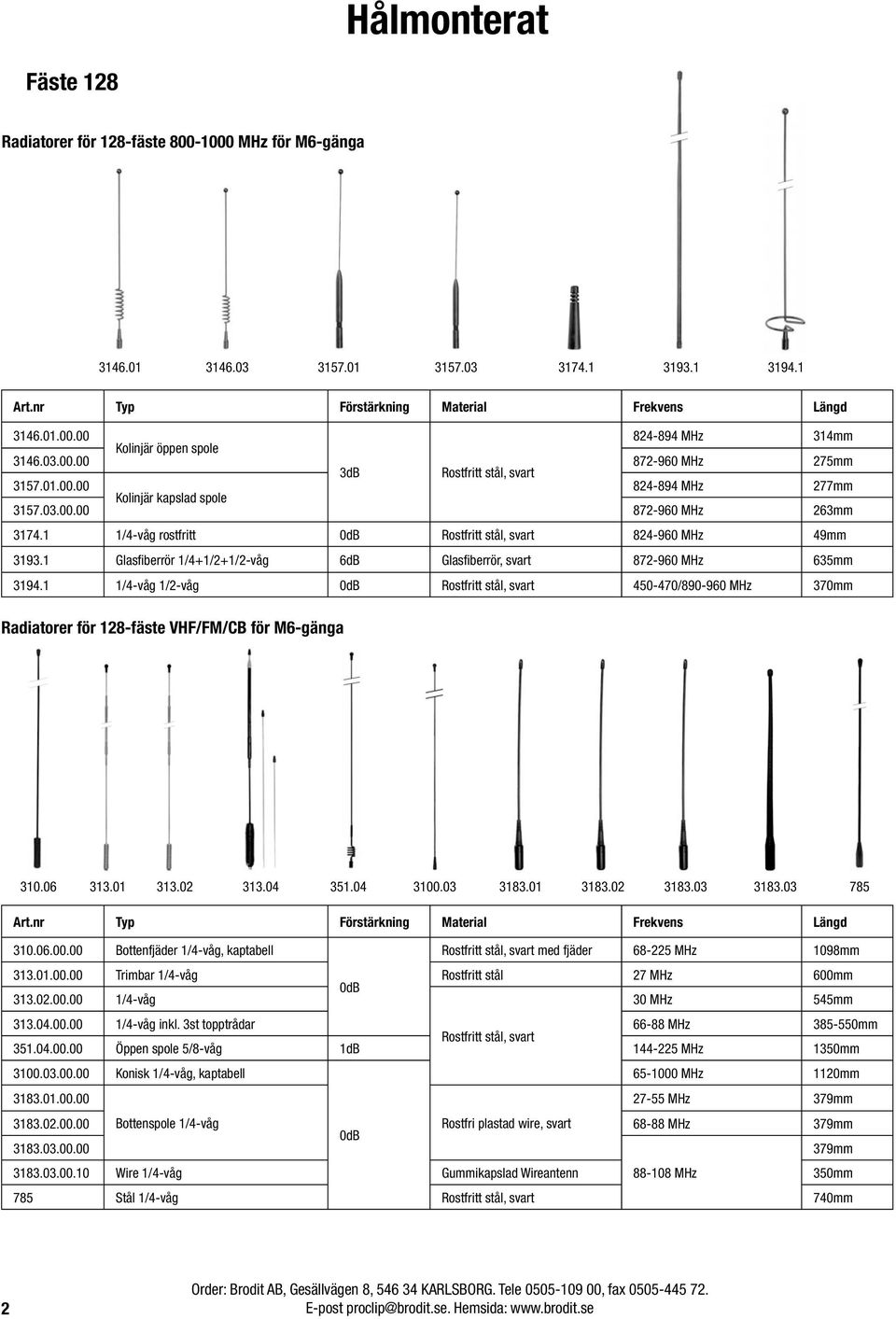

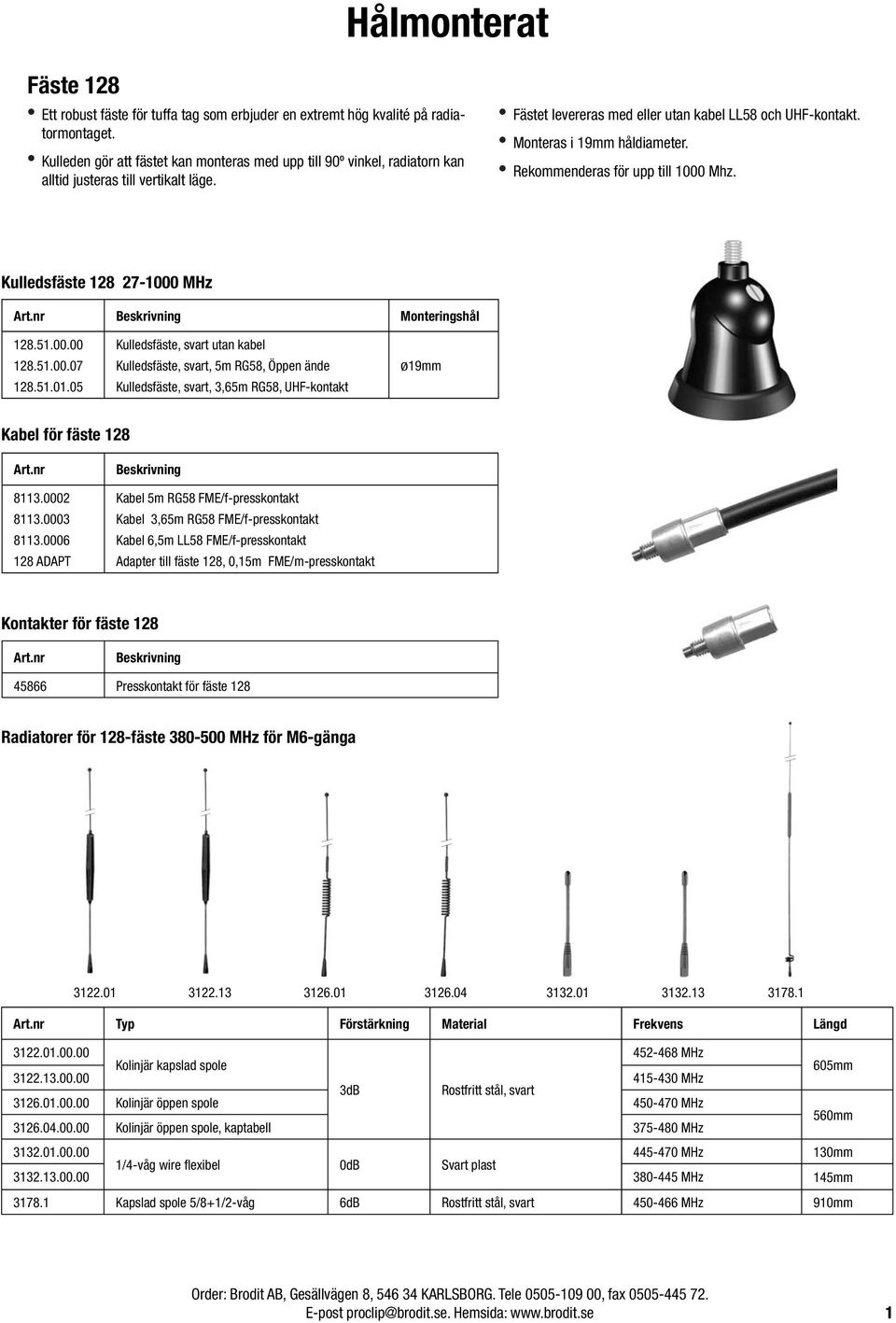

2 Hålmonterat Fäste 128 Ett robust fäste för tuffa tag som erbjuder en extremt hög kvalité på radiatormontaget. Kulleden gör att fästet kan monteras med upp till 90º vinkel, radiatorn kan alltid justeras till vertikalt läge. Fästet levereras med eller utan kabel LL58 och UHF-kontakt. Monteras i 19mm håldiameter. Rekommenderas för upp till 1000 Mhz. Kulledsfäste MHz Monteringshål Kulledsfäste, svart utan kabel Kulledsfäste, svart, 5m RG58, Öppen ände Kulledsfäste, svart, 3,65m RG58, UHF-kontakt Ø19mm Kabel för fäste ADAPT Kabel 5m RG58 FME/f-presskontakt Kabel 3,65m RG58 FME/f-presskontakt Kabel 6,5m LL58 FME/f-presskontakt Adapter till fäste 128, 0,15m FME/m-presskontakt Kontakter för fäste Presskontakt för fäste 128 Radiatorer för 128-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz Kolinjär kapslad spole 605mm MHz 3dB Rostfritt stål, svart Kolinjär öppen spole MHz 560mm Kolinjär öppen spole, kaptabell MHz MHz 130mm 1/4-våg wire fl exibel Svart plast MHz 145mm Kapslad spole 5/8+1/2-våg 6dB Rostfritt stål, svart MHz 910mm 1

3 Hålmonterat Fäste 128 Radiatorer för 128-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz 314mm Kolinjär öppen spole MHz 275mm 3dB Rostfritt stål, svart MHz 277mm Kolinjär kapslad spole MHz 263mm /4-våg rostfritt Rostfritt stål, svart MHz 49mm Glasfi berrör 1/4+1/2+1/2-våg 6dB Glasfi berrör, svart MHz 635mm /4-våg 1/2-våg Rostfritt stål, svart / MHz 370mm Radiatorer för 128-fäste VHF/FM/CB för M6-gänga Typ Förstärkning Material Frekvens Längd Bottenfjäder 1/4-våg, kaptabell Rostfritt stål, svart med fjäder MHz 1098mm Trimbar 1/4-våg Rostfritt stål 27 MHz 600mm /4-våg 30 MHz 545mm /4-våg inkl. 3st topptrådar MHz mm Rostfritt stål, svart Öppen spole 5/8-våg 1dB MHz 1350mm Konisk 1/4-våg, kaptabell MHz 1120mm MHz 379mm Bottenspole 1/4-våg Rostfri plastad wire, svart MHz 379mm mm Wire 1/4-våg Gummikapslad Wireantenn MHz 350mm 785 Stål 1/4-våg Rostfritt stål, svart 740mm 2

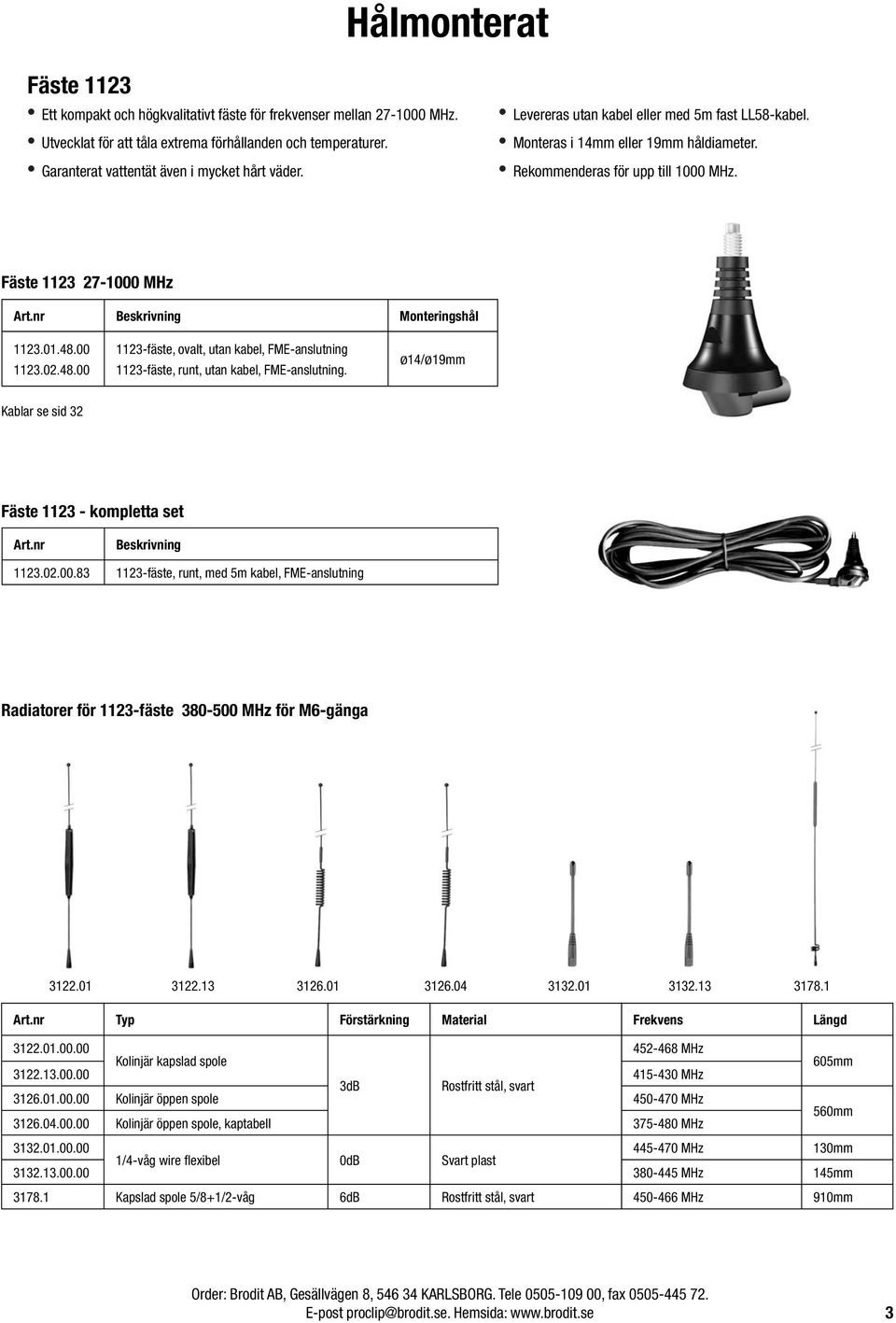

4 Hålmonterat Fäste 1123 Ett kompakt och högkvalitativt fäste för frekvenser mellan MHz. Utvecklat för att tåla extrema förhållanden och temperaturer. Garanterat vattentät även i mycket hårt väder. Levereras utan kabel eller med 5m fast LL58-kabel. Monteras i 14mm eller 19mm håldiameter. Rekommenderas för upp till 1000 MHz. Fäste MHz Monteringshål fäste, ovalt, utan kabel, FME-anslutning 1123-fäste, runt, utan kabel, FME-anslutning. Ø14/Ø19mm Kablar se sid 32 Fäste kompletta set fäste, runt, med 5m kabel, FME-anslutning Radiatorer för 1123-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz Kolinjär kapslad spole 605mm MHz 3dB Rostfritt stål, svart Kolinjär öppen spole MHz 560mm Kolinjär öppen spole, kaptabell MHz MHz 130mm 1/4-våg wire fl exibel Svart plast MHz 145mm Kapslad spole 5/8+1/2-våg 6dB Rostfritt stål, svart MHz 910mm 3

5 Hålmonterat Fäste 1123 Radiatorer för 1123-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz 314mm Kolinjär öppen spole MHz 275mm 3dB Rostfritt stål, svart MHz 277mm Kolinjär kapslad spole MHz 263mm /4-våg rostfritt Rostfritt stål, svart MHz 49mm Glasfi berrör 1/4+1/2+1/2-våg 6dB Glasfi berrör, svart MHz 635mm /4-våg 1/2-våg Rostfritt stål, svart / MHz 370mm Radiatorer för 1123-fäste VHF/FM/CB för M6-gänga Typ Förstärkning Material Frekvens Längd Bottenfjäder 1/4-våg, kaptabell Rostfritt stål, svart med fjäder MHz 1098mm Trimbar 1/4-våg Rostfritt stål 27 MHz 600mm /4-våg 30 MHz 545mm /4-våg inkl. 3st topptrådar MHz mm Rostfritt stål, svart Öppen spole 5/8-våg 1dB MHz 1350mm Konisk 1/4-våg, kaptabell MHz 1120mm MHz 379mm Bottenspole 1/4-våg Rostfri plastad wire, svart MHz 379mm mm Wire 1/4-våg Gummikapslad wireantenn MHz 350mm 785 Stål 1/4-våg Rostfritt stål, svart 740mm 4

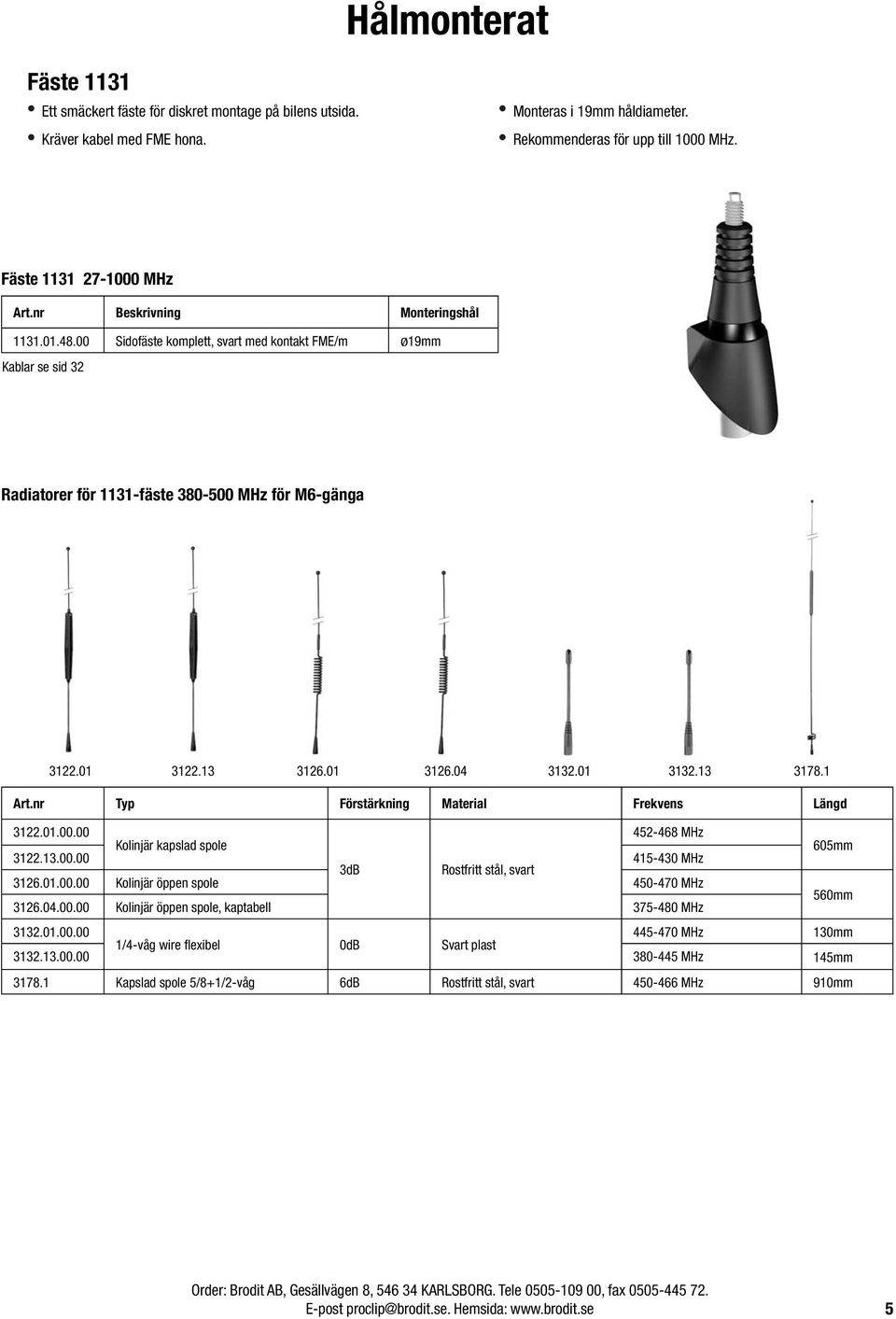

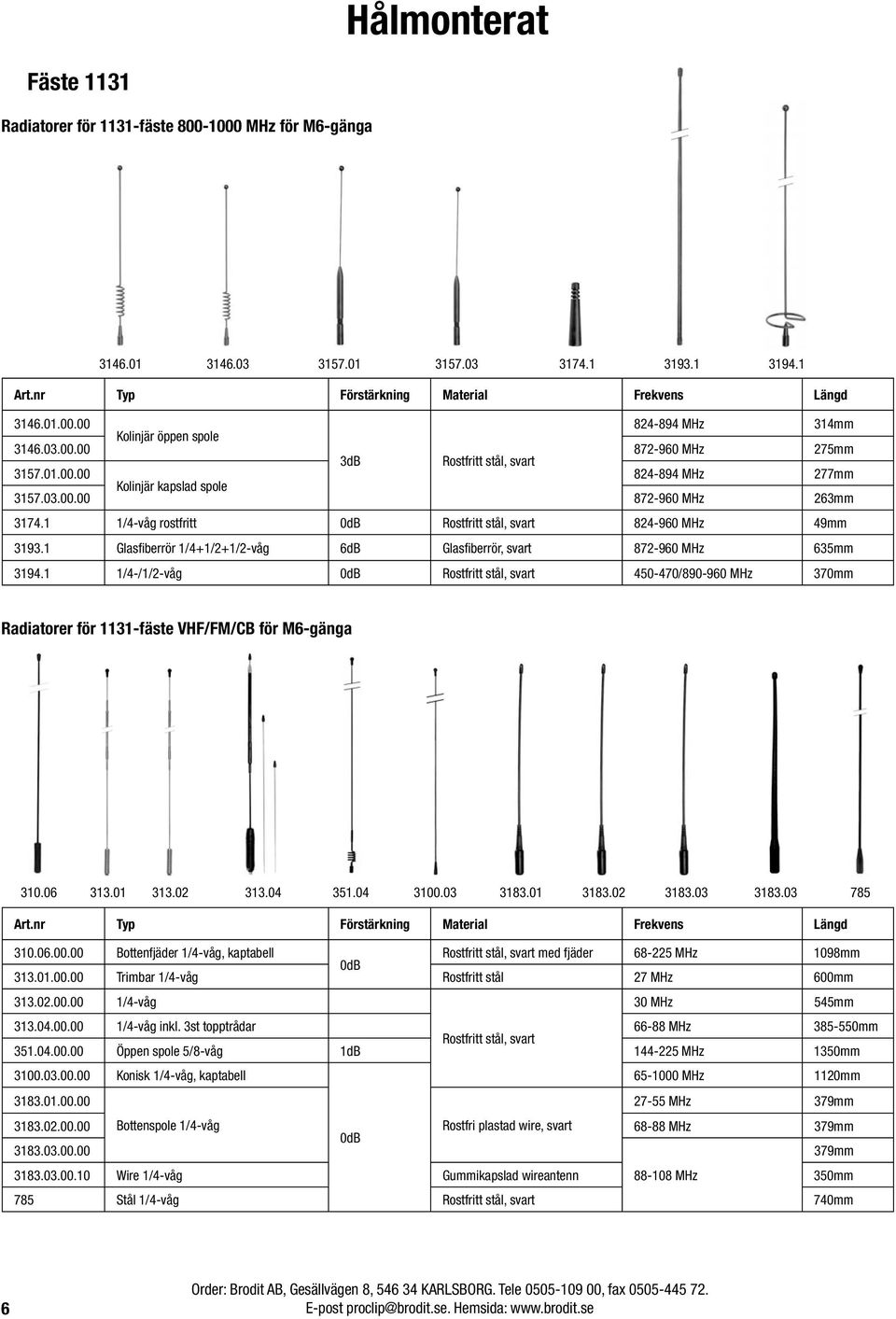

6 Hålmonterat Fäste 1131 Ett smäckert fäste för diskret montage på bilens utsida. Kräver kabel med FME hona. Monteras i 19mm håldiameter. Rekommenderas för upp till 1000 MHz. Fäste MHz Monteringshål Sidofäste komplett, svart med kontakt FME/m Ø19mm Kablar se sid 32 Radiatorer för 1131-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz Kolinjär kapslad spole 605mm MHz 3dB Rostfritt stål, svart Kolinjär öppen spole MHz 560mm Kolinjär öppen spole, kaptabell MHz MHz 130mm 1/4-våg wire fl exibel Svart plast MHz 145mm Kapslad spole 5/8+1/2-våg 6dB Rostfritt stål, svart MHz 910mm 5

7 Hålmonterat Fäste 1131 Radiatorer för 1131-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz 314mm Kolinjär öppen spole MHz 275mm 3dB Rostfritt stål, svart MHz 277mm Kolinjär kapslad spole MHz 263mm /4-våg rostfritt Rostfritt stål, svart MHz 49mm Glasfi berrör 1/4+1/2+1/2-våg 6dB Glasfi berrör, svart MHz 635mm /4-/1/2-våg Rostfritt stål, svart / MHz 370mm Radiatorer för 1131-fäste VHF/FM/CB för M6-gänga Typ Förstärkning Material Frekvens Längd Bottenfjäder 1/4-våg, kaptabell Rostfritt stål, svart med fjäder MHz 1098mm Trimbar 1/4-våg Rostfritt stål 27 MHz 600mm /4-våg 30 MHz 545mm /4-våg inkl. 3st topptrådar MHz mm Rostfritt stål, svart Öppen spole 5/8-våg 1dB MHz 1350mm Konisk 1/4-våg, kaptabell MHz 1120mm MHz 379mm Bottenspole 1/4-våg Rostfri plastad wire, svart MHz 379mm mm Wire 1/4-våg Gummikapslad wireantenn MHz 350mm 785 Stål 1/4-våg Rostfritt stål, svart 740mm 6

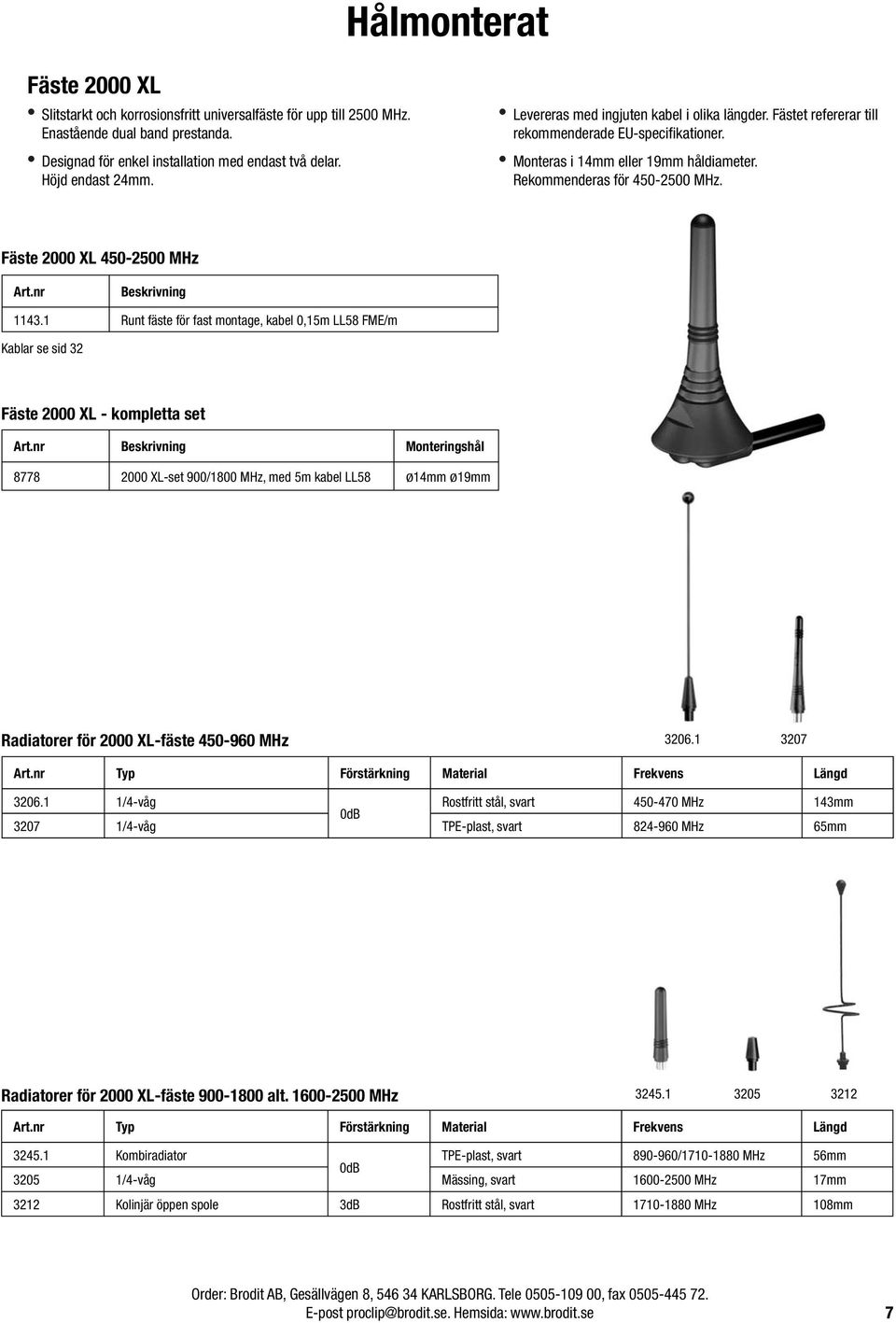

8 Hålmonterat Fäste 2000 XL Slitstarkt och korrosionsfritt universalfäste för upp till 2500 MHz. Enastående dual band prestanda. Designad för enkel installation med endast två delar. Höjd endast 24mm. Levereras med ingjuten kabel i olika längder. Fästet refererar till rekommenderade EU-specifi kationer. Monteras i 14mm eller 19mm håldiameter. Rekommenderas för MHz. Fäste 2000 XL MHz Runt fäste för fast montage, kabel 0,15m LL58 FME/m Kablar se sid 32 Fäste 2000 XL - kompletta set Monteringshål XL-set 900/1800 MHz, med 5m kabel LL58 Ø14mm Ø19mm Radiatorer för 2000 XL-fäste MHz Typ Förstärkning Material Frekvens Längd /4-våg Rostfritt stål, svart MHz 143mm /4-våg TPE-plast, svart MHz 65mm Radiatorer för 2000 XL-fäste alt MHz Typ Förstärkning Material Frekvens Längd Kombiradiator TPE-plast, svart / MHz 56mm /4-våg Mässing, svart MHz 17mm 3212 Kolinjär öppen spole 3dB Rostfritt stål, svart MHz 108mm 7

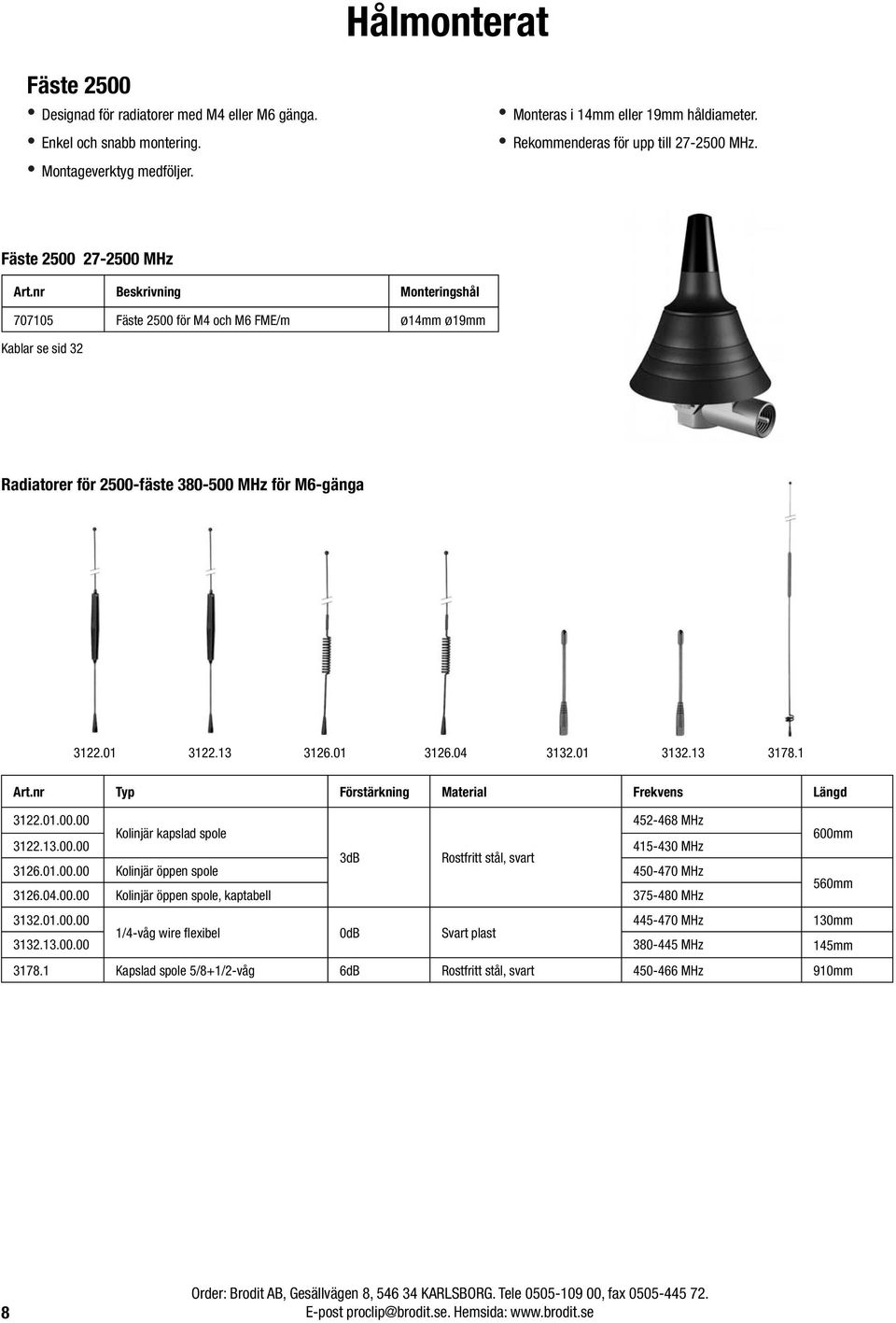

9 Hålmonterat Fäste 2500 Designad för radiatorer med M4 eller M6 gänga. Enkel och snabb montering. Montageverktyg medföljer. Monteras i 14mm eller 19mm håldiameter. Rekommenderas för upp till MHz. Fäste MHz Monteringshål Fäste 2500 för M4 och M6 FME/m Ø14mm Ø19mm Kablar se sid 32 Radiatorer för 2500-fäste MHz för M6-gänga Typ Förstärkning Material Frekvens Längd MHz Kolinjär kapslad spole 600mm MHz 3dB Rostfritt stål, svart Kolinjär öppen spole MHz 560mm Kolinjär öppen spole, kaptabell MHz MHz 130mm 1/4-våg wire fl exibel Svart plast MHz 145mm Kapslad spole 5/8+1/2-våg 6dB Rostfritt stål, svart MHz 910mm 8

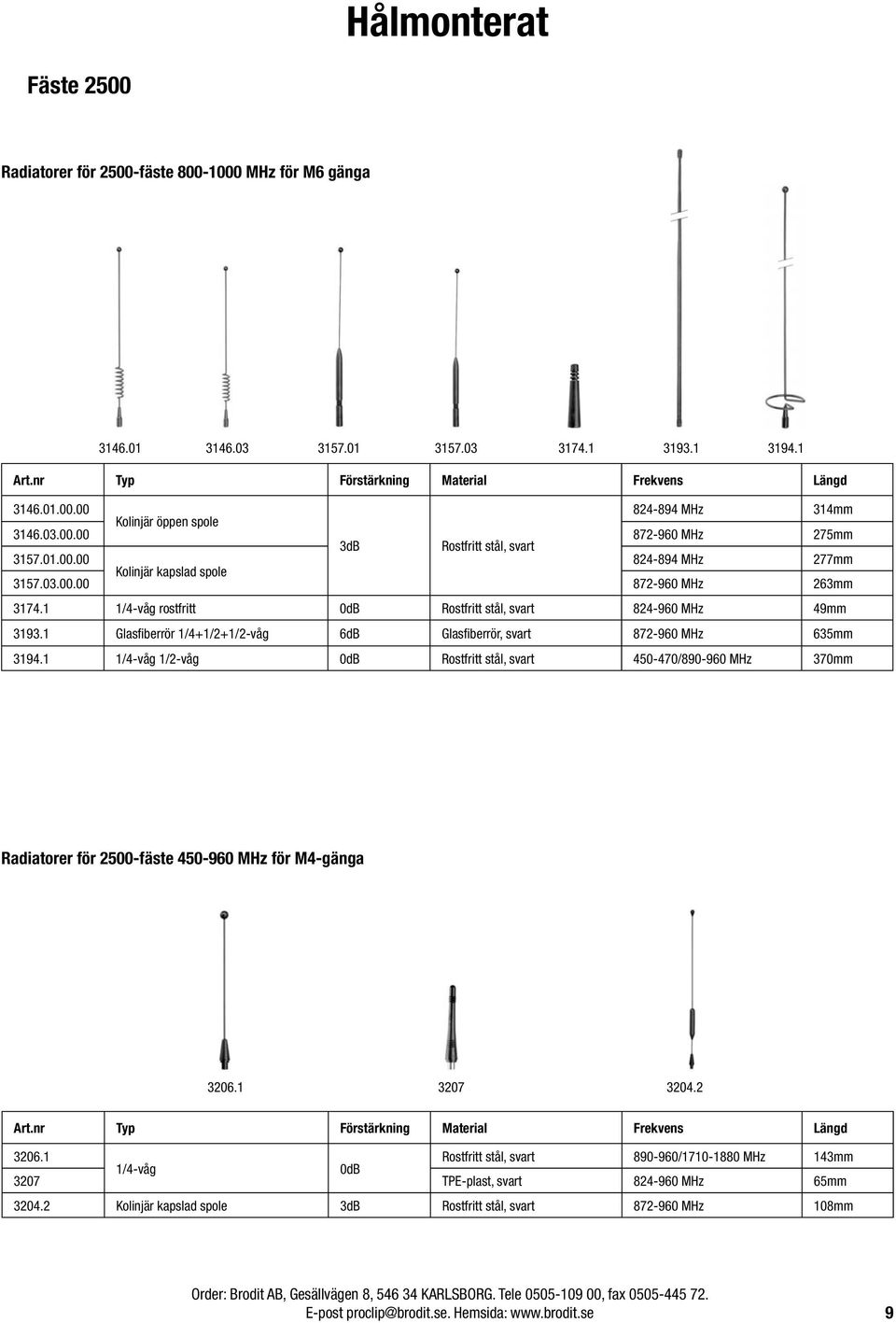

10 Hålmonterat Fäste 2500 Radiatorer för 2500-fäste MHz för M6 gänga Typ Förstärkning Material Frekvens Längd MHz 314mm Kolinjär öppen spole MHz 275mm 3dB Rostfritt stål, svart MHz 277mm Kolinjär kapslad spole MHz 263mm /4-våg rostfritt Rostfritt stål, svart MHz 49mm Glasfi berrör 1/4+1/2+1/2-våg 6dB Glasfi berrör, svart MHz 635mm /4-våg 1/2-våg Rostfritt stål, svart / MHz 370mm Radiatorer för 2500-fäste MHz för M4-gänga Typ Förstärkning Material Frekvens Längd Rostfritt stål, svart / MHz 143mm 1/4-våg 3207 TPE-plast, svart MHz 65mm Kolinjär kapslad spole 3dB Rostfritt stål, svart MHz 108mm 9

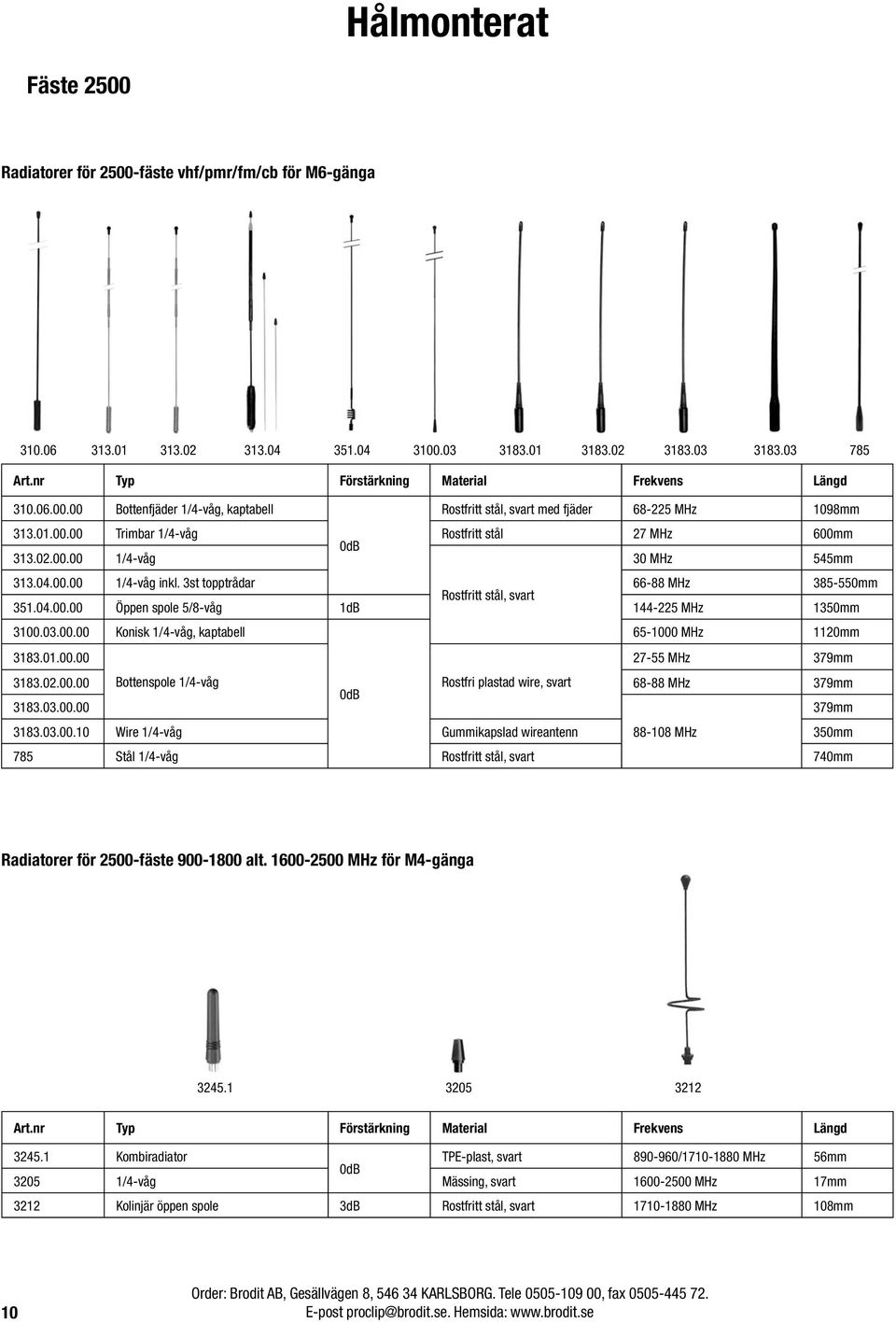

11 Hålmonterat Fäste 2500 Radiatorer för 2500-fäste vhf/pmr/fm/cb för M6-gänga Typ Förstärkning Material Frekvens Längd Bottenfjäder 1/4-våg, kaptabell Rostfritt stål, svart med fjäder MHz 1098mm Trimbar 1/4-våg Rostfritt stål 27 MHz 600mm /4-våg 30 MHz 545mm /4-våg inkl. 3st topptrådar MHz mm Rostfritt stål, svart Öppen spole 5/8-våg 1dB MHz 1350mm Konisk 1/4-våg, kaptabell MHz 1120mm MHz 379mm Bottenspole 1/4-våg Rostfri plastad wire, svart MHz 379mm mm Wire 1/4-våg Gummikapslad wireantenn MHz 350mm 785 Stål 1/4-våg Rostfritt stål, svart 740mm Radiatorer för 2500-fäste alt MHz för M4-gänga Typ Förstärkning Material Frekvens Längd Kombiradiator TPE-plast, svart / MHz 56mm /4-våg Mässing, svart MHz 17mm 3212 Kolinjär öppen spole 3dB Rostfritt stål, svart MHz 108mm 10

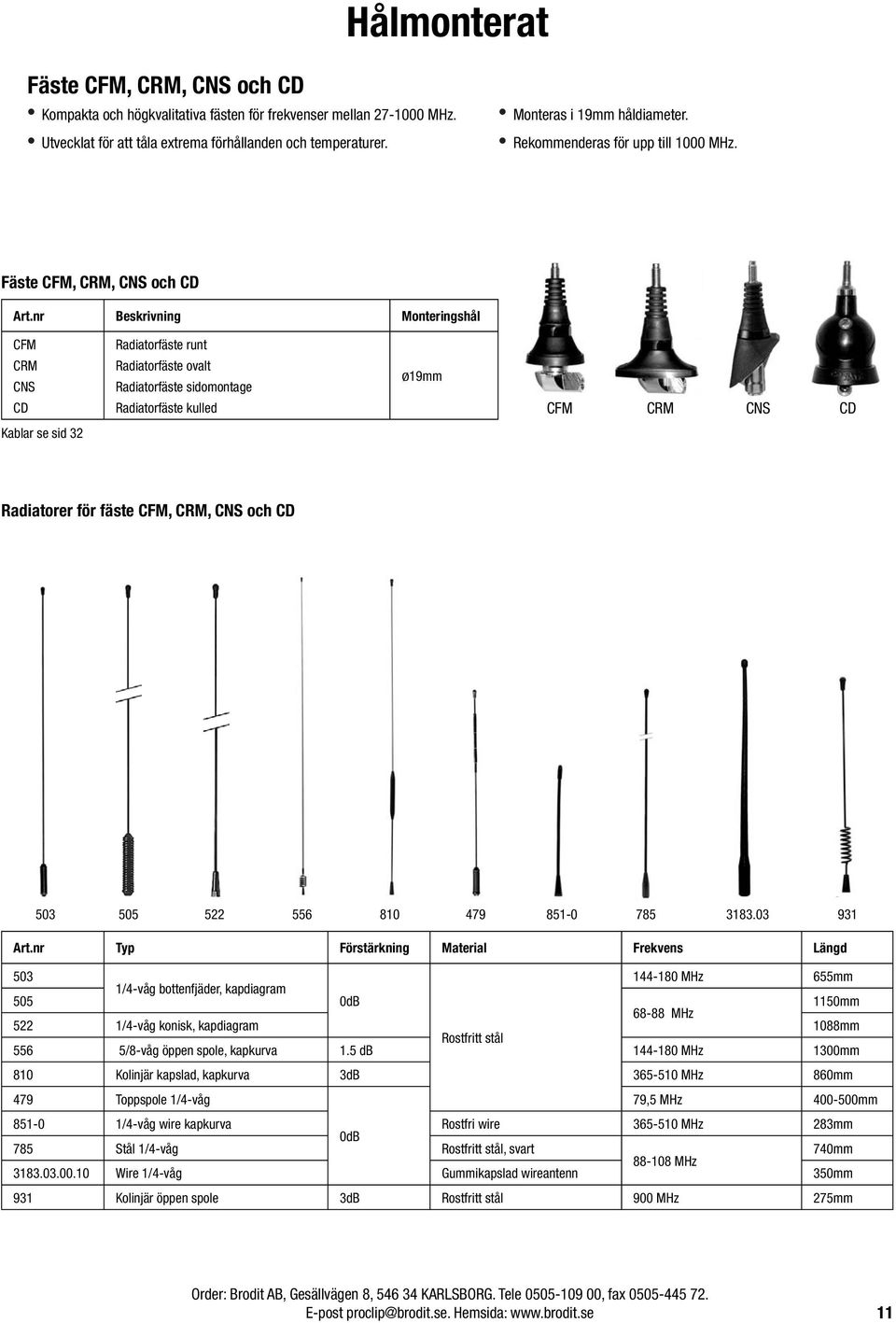

12 Hålmonterat Fäste CFM, CRM, CNS och CD Kompakta och högkvalitativa fästen för frekvenser mellan MHz. Utvecklat för att tåla extrema förhållanden och temperaturer. Monteras i 19mm håldiameter. Rekommenderas för upp till 1000 MHz. Fäste CFM, CRM, CNS och CD Monteringshål CFM CRM CNS CD Radiatorfäste runt Radiatorfäste ovalt Radiatorfäste sidomontage Radiatorfäste kulled Ø19mm CFM CRM CNS CD Kablar se sid 32 Radiatorer för fäste CFM, CRM, CNS och CD Typ Förstärkning Material Frekvens Längd MHz 655mm 1/4-våg bottenfjäder, kapdiagram mm MHz 522 1/4-våg konisk, kapdiagram 1088mm Rostfritt stål 556 5/8-våg öppen spole, kapkurva 1.5 db MHz 1300mm 810 Kolinjär kapslad, kapkurva 3dB MHz 860mm 479 Toppspole 1/4-våg 79,5 MHz mm /4-våg wire kapkurva Rostfri wire MHz 283mm 785 Stål 1/4-våg Rostfritt stål, svart 740mm MHz Wire 1/4-våg Gummikapslad wireantenn 350mm 931 Kolinjär öppen spole 3dB Rostfritt stål 900 MHz 275mm 11

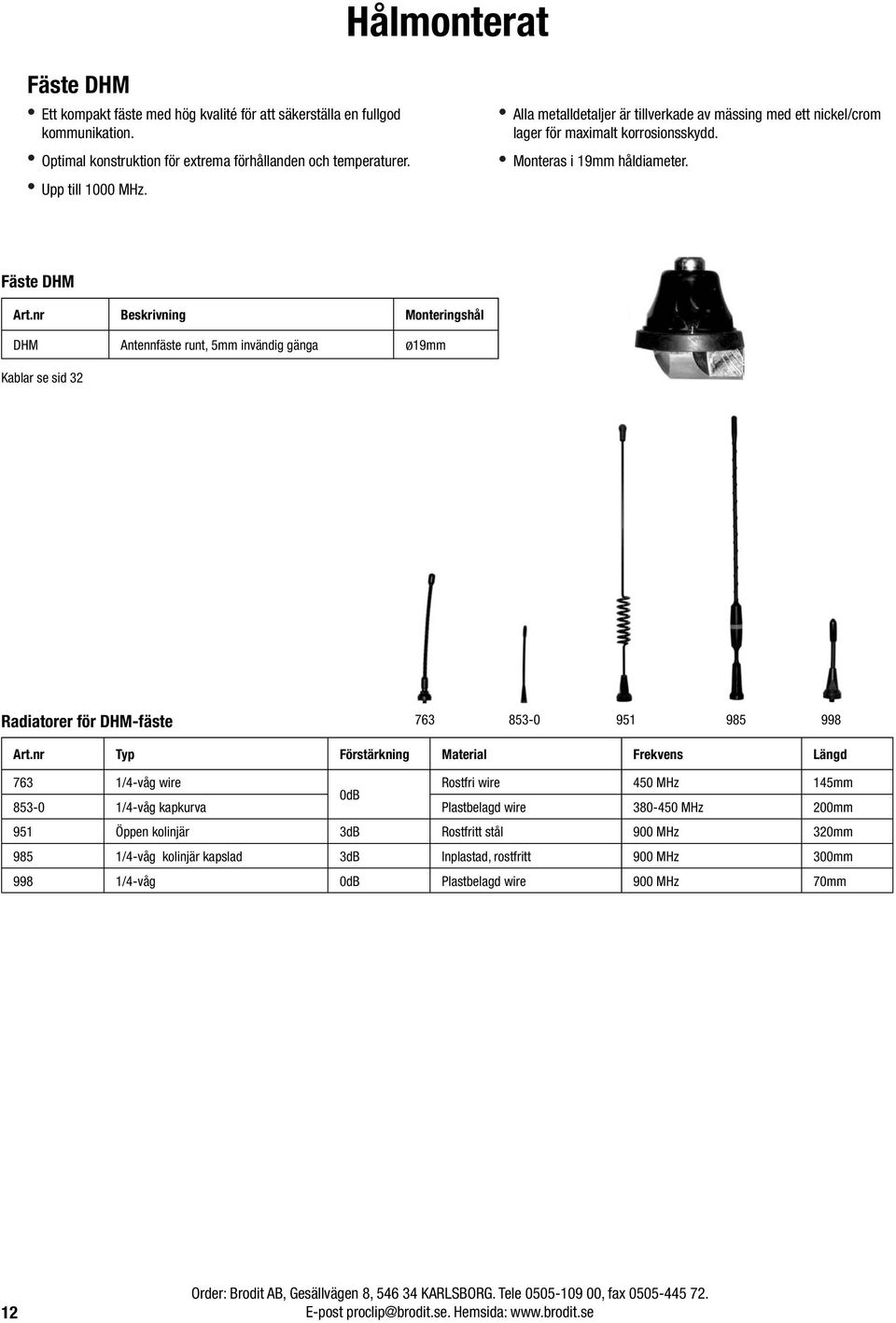

13 Hålmonterat Fäste DHM Ett kompakt fäste med hög kvalité för att säkerställa en fullgod kommunikation. Optimal konstruktion för extrema förhållanden och temperaturer. Upp till 1000 MHz. Alla metalldetaljer är tillverkade av mässing med ett nickel/crom lager för maximalt korrosionsskydd. Monteras i 19mm håldiameter. Fäste DHM Monteringshål DHM Antennfäste runt, 5mm invändig gänga Ø19mm Kablar se sid 32 Radiatorer för DHM-fäste Typ Förstärkning Material Frekvens Längd 763 1/4-våg wire Rostfri wire 450 MHz 145mm /4-våg kapkurva Plastbelagd wire MHz 200mm 951 Öppen kolinjär 3dB Rostfritt stål 900 MHz 320mm 985 1/4-våg kolinjär kapslad 3dB Inplastad, rostfritt 900 MHz 300mm 998 1/4-våg Plastbelagd wire 900 MHz 70mm 12

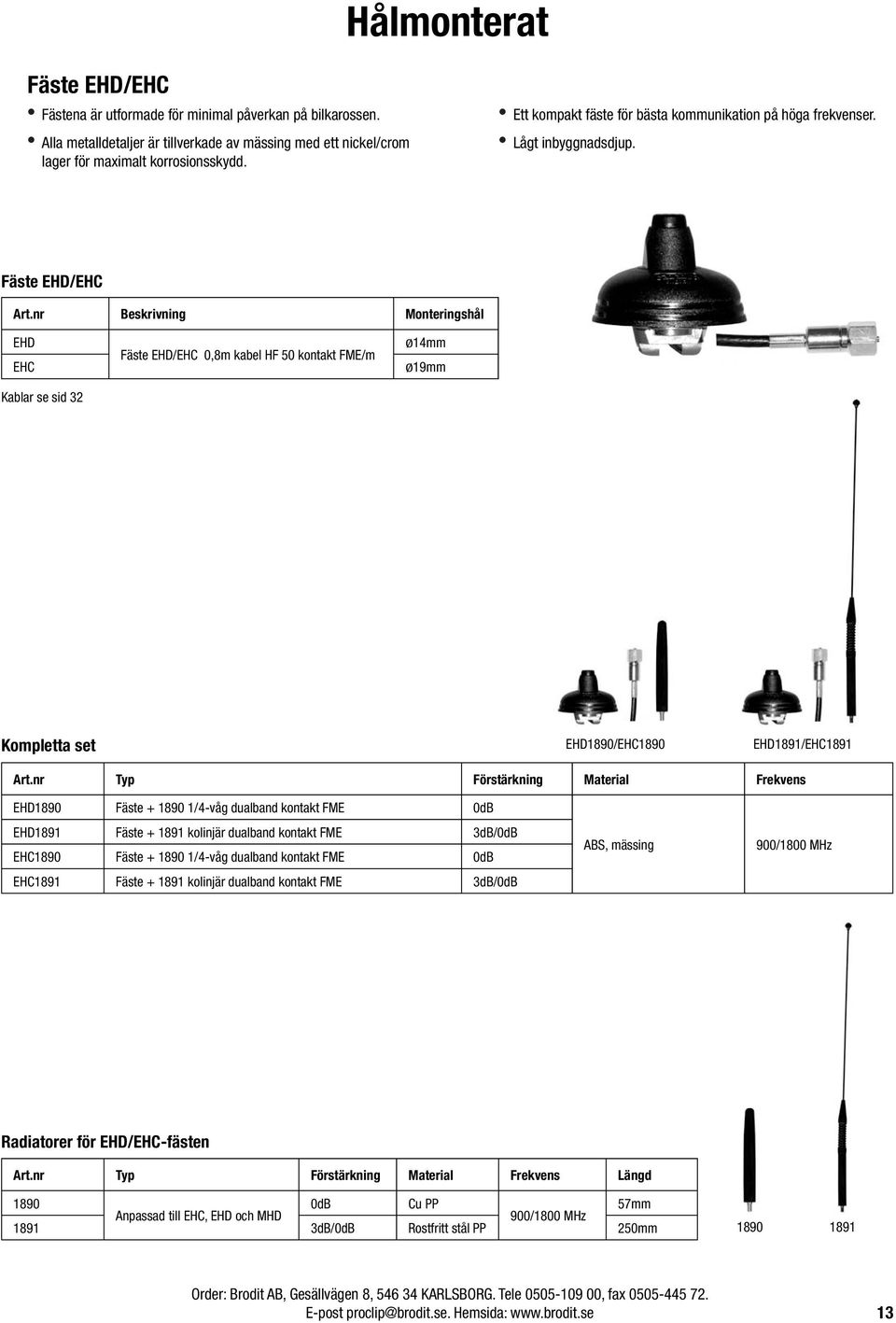

14 Hålmonterat Fäste EHD/EHC Fästena är utformade för minimal påverkan på bilkarossen. Alla metalldetaljer är tillverkade av mässing med ett nickel/crom lager för maximalt korrosionsskydd. Ett kompakt fäste för bästa kommunikation på höga frekvenser. Lågt inbyggnadsdjup. Fäste EHD/EHC Monteringshål EHD EHC Kablar se sid 32 Fäste EHD/EHC 0,8m kabel HF 50 kontakt FME/m Ø14mm Ø19mm Kompletta set EHD1890/EHC1890 EHD1891/EHC1891 Typ Förstärkning Material Frekvens EHD1890 Fäste /4-våg dualband kontakt FME EHD1891 Fäste kolinjär dualband kontakt FME 3dB/ EHC1890 Fäste /4-våg dualband kontakt FME EHC1891 Fäste kolinjär dualband kontakt FME 3dB/ ABS, mässing 900/1800 MHz Radiatorer för EHD/EHC-fästen Typ Förstärkning Material Frekvens Längd 1890 Cu PP 57mm Anpassad till EHC, EHD och MHD 900/1800 MHz dB/ Rostfritt stål PP 250mm

15 Hålmonterat Fäste Oreg Fästet har FME-anslutning. Har speciell O-ringstätning mot bilplåten. Monteringshål Ø19mm Fäste Oreg Monteringshål Oreg Fäste Oreg M MHz Ø19mm Kablar se sid 32 Radiatorer för Oreg-fäste 804G 830G 900G 975G 995G Typ Förstärkning Material Frekvens Längd 804G Kolinjär kapslad 3dB 555mm 450 MHz 830G 1/4-våg fl exibel 130mm Rostfritt stål, svart 900G Dubbel kolinjär öppen spole 6dB 515mm 975G Kolinjär öppen 900 MHz 300mm 3dB 995G Kolinjär Inplastad 285mm Fäste Shark Modern design med låg profi l och sportigt utseende. Kompakt radiator med inbyggd GPS. En yttre radiator för högt ställda krav Fäste Shark Monteringshål Shark GPS/900/1800 MHz inkl. 5m kabel Ø19mm Shark GSM 900/1800 MHz inkl. 5m kabel 15x15mm Kablar se sid 32 14

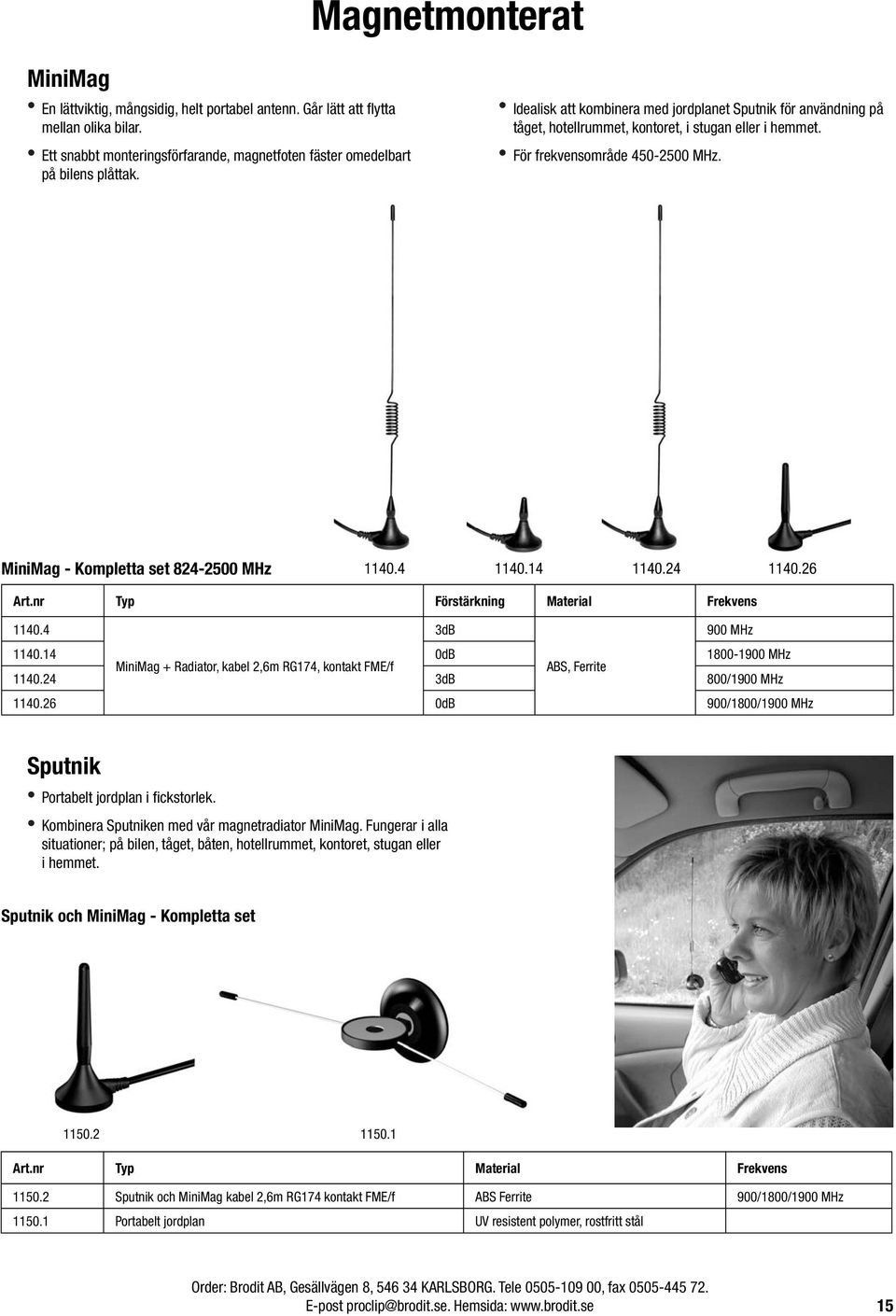

16 Magnetmonterat MiniMag En lättviktig, mångsidig, helt portabel antenn. Går lätt att fl ytta mellan olika bilar. Ett snabbt monteringsförfarande, magnetfoten fäster omedelbart på bilens plåttak. Idealisk att kombinera med jordplanet Sputnik för användning på tåget, hotellrummet, kontoret, i stugan eller i hemmet. För frekvensområde MHz. MiniMag - Kompletta set MHz Typ Förstärkning Material Frekvens dB 900 MHz MHz MiniMag + Radiator, kabel 2,6m RG174, kontakt FME/f ABS, Ferrite dB 800/1900 MHz /1800/1900 MHz Sputnik Portabelt jordplan i fi ckstorlek. Kombinera Sputniken med vår magnetradiator MiniMag. Fungerar i alla situationer; på bilen, tåget, båten, hotellrummet, kontoret, stugan eller i hemmet. Sputnik och MiniMag - Kompletta set Typ Material Frekvens Sputnik och MiniMag kabel 2,6m RG174 kontakt FME/f ABS Ferrite 900/1800/1900 MHz Portabelt jordplan UV resistent polymer, rostfritt stål 15

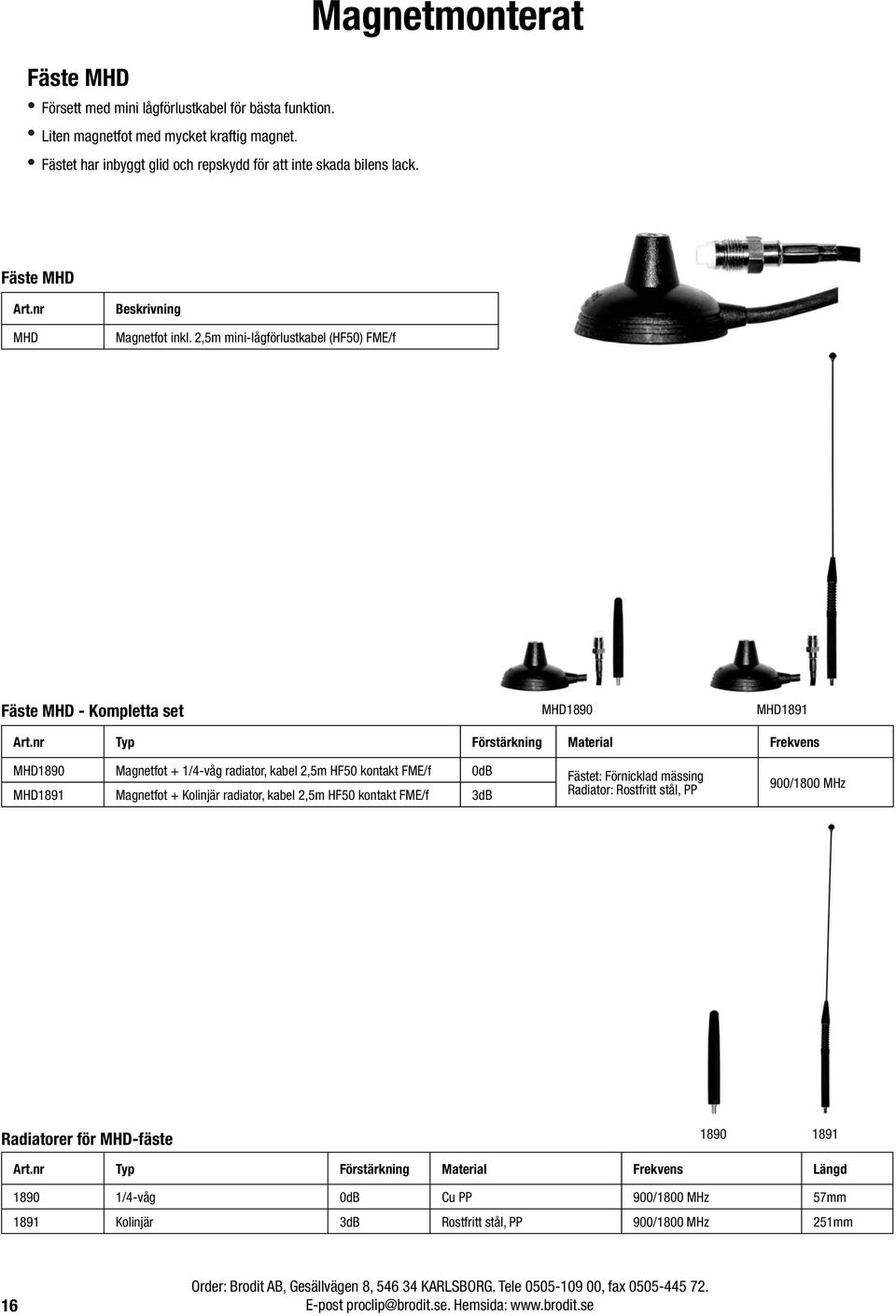

17 Fäste MHD Försett med mini lågförlustkabel för bästa funktion. Liten magnetfot med mycket kraftig magnet. Fästet har inbyggt glid och repskydd för att inte skada bilens lack. Magnetmonterat Fäste MHD MHD Magnetfot inkl. 2,5m mini-lågförlustkabel (HF50) FME/f Fäste MHD - Kompletta set MHD1890 MHD1891 Typ Förstärkning Material Frekvens MHD1890 Magnetfot + 1/4-våg radiator, kabel 2,5m HF50 kontakt FME/f Fästet: Förnicklad mässing MHD1891 Magnetfot + Kolinjär radiator, kabel 2,5m HF50 kontakt FME/f 3dB Radiator: Rostfritt stål, PP 900/1800 MHz Radiatorer för MHD-fäste Typ Förstärkning Material Frekvens Längd /4-våg Cu PP 900/1800 MHz 57mm 1891 Kolinjär 3dB Rostfritt stål, PP 900/1800 MHz 251mm 16

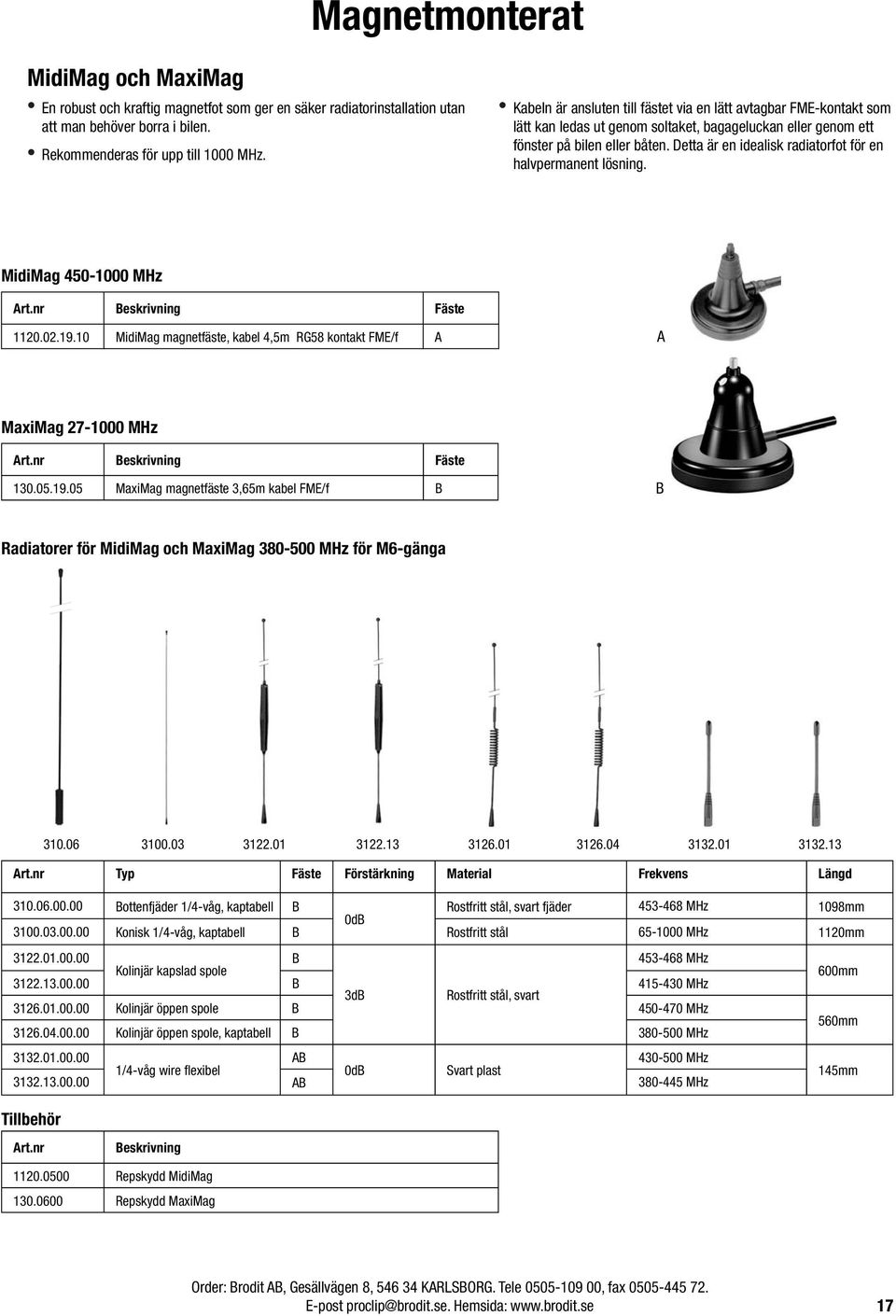

18 Magnetmonterat MidiMag och MaxiMag En robust och kraftig magnetfot som ger en säker radiatorinstallation utan att man behöver borra i bilen. Rekommenderas för upp till 1000 MHz. Kabeln är ansluten till fästet via en lätt avtagbar FME-kontakt som lätt kan ledas ut genom soltaket, bagageluckan eller genom ett fönster på bilen eller båten. Detta är en idealisk radiatorfot för en halvpermanent lösning. MidiMag MHz Fäste MidiMag magnetfäste, kabel 4,5m RG58 kontakt FME/f A A MaxiMag MHz Fäste MaxiMag magnetfäste 3,65m kabel FME/f B B Radiatorer för MidiMag och MaxiMag MHz för M6-gänga Typ Fäste Förstärkning Material Frekvens Längd Bottenfjäder 1/4-våg, kaptabell B Rostfritt stål, svart fjäder MHz 1098mm Konisk 1/4-våg, kaptabell B Rostfritt stål MHz 1120mm B MHz Kolinjär kapslad spole 600mm B MHz 3dB Rostfritt stål, svart Kolinjär öppen spole B MHz 560mm Kolinjär öppen spole, kaptabell B MHz AB MHz 1/4-våg wire fl exibel Svart plast 145mm AB MHz Tillbehör Repskydd MidiMag Repskydd MaxiMag 17

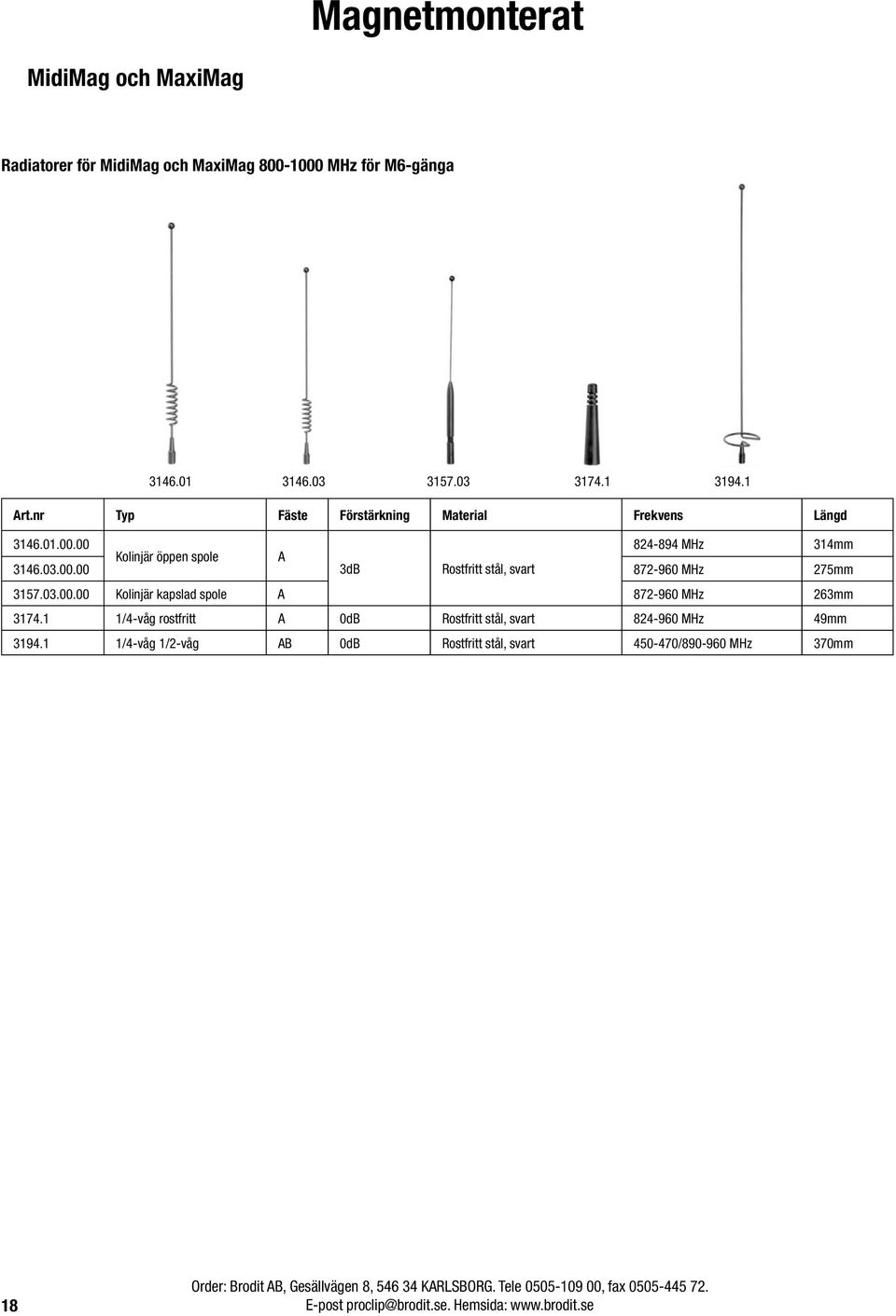

19 Magnetmonterat MidiMag och MaxiMag Radiatorer för MidiMag och MaxiMag MHz för M6-gänga Typ Fäste Förstärkning Material Frekvens Längd MHz 314mm Kolinjär öppen spole A dB Rostfritt stål, svart MHz 275mm Kolinjär kapslad spole A MHz 263mm /4-våg rostfritt A Rostfritt stål, svart MHz 49mm /4-våg 1/2-våg AB Rostfritt stål, svart / MHz 370mm 18

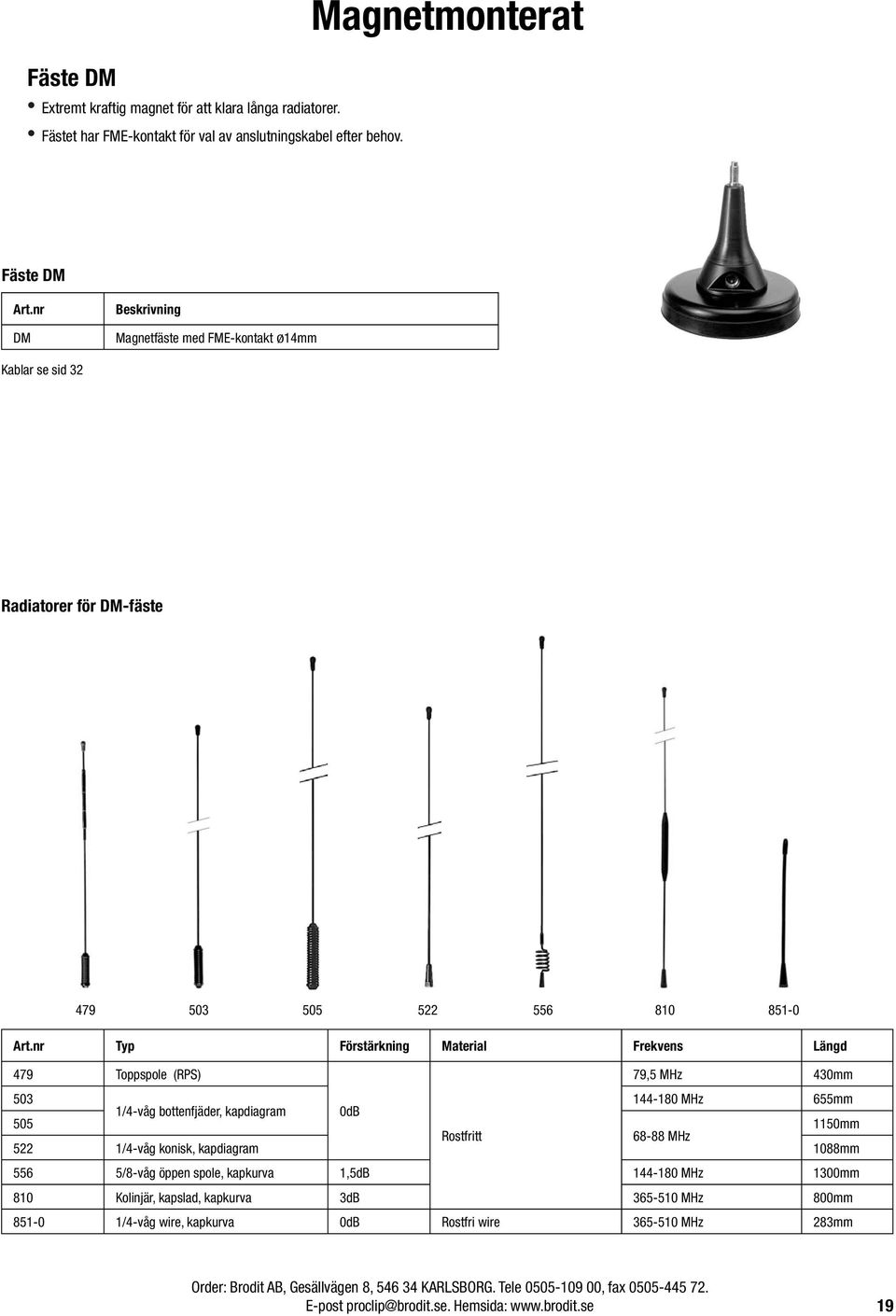

20 Fäste DM Extremt kraftig magnet för att klara långa radiatorer. Fästet har FME-kontakt för val av anslutningskabel efter behov. Magnetmonterat Fäste DM DM Magnetfäste med FME-kontakt Ø14mm Kablar se sid 32 Radiatorer för DM-fäste Typ Förstärkning Material Frekvens Längd 479 Toppspole (RPS) 79,5 MHz 430mm MHz 655mm 1/4-våg bottenfjäder, kapdiagram mm Rostfritt MHz 522 1/4-våg konisk, kapdiagram 1088mm 556 5/8-våg öppen spole, kapkurva 1,5dB MHz 1300mm 810 Kolinjär, kapslad, kapkurva 3dB MHz 800mm /4-våg wire, kapkurva Rostfri wire MHz 283mm 19

21 Bilradioantenner 75 Ohm Koniskt slipade radiatorspröt för stabilitet och maximal mottagning. Fästena har FME-kontakt för fl exibel installation. Bilradioantenner Fästen Monteringshål BFSS Radiofäste runt Ø14mm BRSS Radiofäste ovalt Ø14mm CNS Radiofäste sida Ø19mm BFSS BRSS CNS Radiatorer Typ Förstärkning Material Frekvens Längd 785 Rostfritt stål 1/4-våg Rostfritt 740mm MHz Wire 1/4-våg Gummikapslad wireradiator 350mm Tillbehör se sidan 33 Kablar Impedans UFX 200 UFX 600 UFX 1600 UFX 4600 Kabel 0,2m, radiokontakt/m FME/f Kabel 0,6m, radiokontakt/m FME/f Kabel 1,6m, radiokontakt/m FME/f Kabel 4,6m, radiokontakt/m FME/f 75 Ohm Färdiga radiopaket B7516S B7546S F7516S F7546S S7516S S7546S Typ Radiopaket bak 1,6m kabel FME/f Radiopaket bak 4,6m kabel FME/f Radiopaket fram 1,6m kabel FME/f Radiopaket fram 4,6m kabel FME/f Radiopaket sida 1,6m kabel FME/f Radiopaket sida 4,6m kabel FME/f Bilradiokontakt hane 20

22 Glasmonterat TWIN och Giga-glas Twin har absolut högsta kvalitet och prestanda bland marknadens glasradiatorer med en aerodynamisk design för att eliminera vindbrus. Twins unika snäppfunktion gör att radiatorn mycket lätt kan snäppas av och på vid t.ex. biltvätt eller byte till 3dB radiator utanför tätbebyggt område. Ett snabbt monteringsförfarande; med en hög vidhäftning fästes radiatorn på bilens vindruta. Gigaglas radiatorsystem har en mycket lång livslängd. Fästets inre del kan vridas i valfri riktning. Radiatorerna erbjuder en full DualBand funktion för både GSM 900/1800 och DAMPS 800/1900 i en bra och enkel glasradiatorlösning. TWIN och GIGA glasmontage GDD1814 GDD1818 Typ Förstärkning Material Frekvens Längd Twin DualBand, kabel 5,0m LL58, kontakt FME/f ABS, PBT, FR4 55mm 900/1800 MHz Twin DualBand, kabel 5,0m LL58, kontakt FME/f 3dB ABS, PBT, FR4 300mm GDD1814 DualGlas Kolinjär FME/m 3dB/ ABS, rostfritt stål 340mm 900/1800 MHz GDD1818 DualGlas 1/4-våg FME/m ABS, rostfritt stål 105mm Kablar se sidan 32 Tillbehör Typ Förstärkning Material Frekvens Längd Twin om-monteringssats Twin radiator 55mm PBT, Dryfl ex 900/1800 MHz Twin radiator 3dB 300mm 1814 GIGA-glas radiator 3dB/ ABS 900/1800 MHz 355mm 1818 GIGA-glas DualGlas 1/4-våg Rostfritt stål, ABS 900/1800 MHz 100mm 4663 GIGA-glas om-monteringssats till GDD 8551 GIGA-glas ytterdel till GDD ABS 8554 GIGA-glas innerdel till GDD 900/1800 MHz 21

23 Glasmonterat CLIC glasmontage Absolut högsta kvalitet och prestanda bland marknadens glasradiatorer med en aerodynamisk design för att eliminera vindbrus. Clics unika snäppfunktion gör att radiatorn mycket lätt kan snäppas av och på vid t.ex. biltvätt. Window Clip Window Clip hakas snabbt och enkelt fast på sidofönstret. En effektiv montagelösning för bilar med t.ex skidbox. CLIC glasmontage Typ Förstärkning Utförande Frekvens Clic+Radiator FME/f 5m LL58 3dB Kolinjär 900 MHz Window Clip Typ Förstärkning Utförande Frekvens Fönsterklämma 2,0m RG174 kontakt FME/f Inbyggt jordplan 900/1800 MHz Reservdelar CLIC Clic om-monteringsset GU glasmontage Kopplingshuset har FME-kontakt för att underlätta val av kabeltyp och längd. Kopplingshuset kan vridas i olika riktningar för att underlätta installation. Radiatorfästet har justerbar led så att radiatorn alltid blir vertikal för maximal funktion. GU-glasmontage GU818 GU845 Typ Förstärkning Material Frekvens Längd GU818 Glasradiator 5/8-våg 1,5dB 175mm Aluminium, ABS 450 MHz GU845 Glasradiator 1/4-våg 450mm Reservdelar Typ Förstärkning Material Frekvens Längd 845 Radiator 1/4-våg 175mm Rostfritt stål 450 MHz 818 Radiator 5/8-våg 1,5dB 450mm 3168 Om-monteringssats GU 3373 Innerdel GU Aluminium, polypropylene Ytterdel GU Aluminium, ABS Kablar se sidan 32 22

24 MiniWING glasmontage för montering på insidan av vindrutan Optimeras för invändigt glasmontage, liten och diskret med kraftfulla testvärden. Förhindrar vandalism på radiatorn, ingen åverkan på bilschassiet. MiniWING är utvecklad enligt den senaste radiatorteknologin. Glasmonterat Dubbelskärmad lågförlustkabel skyddar för eventuella störningar på radio och handsfree. MiniWING är lämpad för GSM 900/1800 eller AMPS/PCS 800/1900 Dual band. En multibandsradiator för diskret montage på vindrutans insida. Radiatorn är designad för att konstant säkra en bra kommunikation mellan fordonet och basstationen. MiniWING är anpassad för GSM dualband 900/1800 MHz eller AMPS/PCS dualband 800/1900. MiniWING levereras med 2,5m lågförlustkabel med FME honkontaktsanslutning. Den är den bästa lösningen för bilmodeller där en utvändig glasmontering inte är lämplig. Radiatorns kompakta och diskreta design gör den även lämplig för montering i mindre fordon MiniWING Typ Förstärkning Material Frekvens AMPS/GSM/PCS 2,5m lågförlustkabel FME/f Dryfl ex MHz MHz INCA glasmontage för montering på insidan av vindrutan Utmärkt dualband-prestanda GSM 900/1800. Ett snabbt och enkelt monteringsförfarande, med en hög vidhäftning fästes radiatorn t.ex. bakom backspegeln. Dubbelskärmad lågförlustkabel med FME-kontakt. Skyddar för eventuella störningar på radio och handsfree. Absolut högsta kvalitet och prestanda bland marknadens glasradiatorer med tekniska data som slår de fl esta. Radiatorn är utvecklad enligt den senaste radiatorteknologin. Minimal strålning inuti bilen. In-car-designen tar bort alla problem vid biltvätt, minskar risken för stöld och vandalism av radiatorn. Den stör inte bilens exteriör. INCA-radiatorn är designad för att passa med bilens interiör INCA Typ Förstärkning Material Frekvens Dimention 9000 Inca radiator, kabel 3,5m HF50 kontakt FME/f ABS, mässing 900/1800 MHz 116 x 30 x 78mm 23

25 GPS och multifunktionsradiator MobiSat En kraftig rundstrålande GSM DualBand patch radiator med integrerad aktiv GPS-funktion. Passar lastbilar, vans, traktorer etc. Lågprofi ldesign. Biltvättsäker. Behöver inget jordplan. OBS! Den här antennen har tidigare sålts under annat namn. MobiSat 1 - GSM DualBand MobiSat 2 - GSM DualBand/GPS 900/1800 MHz GSM DualBand FME/m. 900/1800 MHz GPS hålmontage jordplansfri. Typ Förstärkning Material Frekvens Dimension MobiSat-1 900/1800 GSM DualBand / / MHz ABS/PCB MobiSat-2 900/1800 GPS //27dB MHz Ø92 H=17mm Kablar se sidan 32 Fäste Shark Modern design med låg profi l och sportigt utseende. Kompakt radiator med inbyggd GPS. En yttre radiator för högt ställda krav Fäste Shark Monteringshål Shark GPS/900/1800 MHz inkl. 5m kabel Ø19mm Shark GSM 900/1800 MHz inkl. 5m kabel 15x15mm Kablar se sid 32 24

26 GPS och Multifunktionsradiatorer ANT Multifunktionsradiator konfi gurerad för fyra olika band. Utvecklad för både kommunikation och GPS-positionering. GSM 900/1800 DualBand eller AMPS/PCS 800/1900 DualBand med GPS och extern radiator. GPS-radiatorn har en Low Noise Amplifi er (LNA). ANT är utvecklad enligt den senaste radiatorteknologin. Liten med aerodynamisk utformning. ANT Ett nytt radiatorfäste med multifunktioner designad för att klara av en säker signalhantering mellan fordon och larm- eller sambandscentraler. ANT har en GPS-radiator med LNA (Low Noise Amplifi er) och GSM DualBand 900/1800 MHz, med möjlighet att montera en extra radiator med valfri frekvens från MHz. ANT kan användas i fl era olika applikationer beroende på i vilket system den är integrerad, t.ex. sambandscentraler, säkerhetssystem, logistik och andra telematikapplikationer. ANT är utvecklad enligt den senaste radiatorteknologin. Den är liten, smäcker och har en aerodynamisk utformning som gör den perfekt till större fordon men även till mindre som taxi, pick-ups och vans. Monteras på taket i hål Ø19mm. Monteringshål Multiradiator 900/1800 MHz/GPS/Toppradiator MHz Ø19mm Typ Förstärkning Material Frekvens Längd Bottenfjäder 1/4-våg, kaptabell Rostfritt stål, svart med fjäder MHz 1098mm Trimbar 1/4-våg Rostfritt stål 27 MHz 600mm /4-våg 30 MHz 545mm /4-våg inkl. 3st topptrådar MHz mm Rostfritt stål, svart Öppen spole 5/8-våg 1dB MHz 1350mm Konisk 1/4-våg, kaptabell MHz 1120mm MHz 379mm Bottenspole 1/4-våg Rostfri plastad wire, svart MHz 379mm mm Wire 1/4-våg Gummikapslad wireantenn MHz 350mm 785 Stål 1/4-våg Rostfritt stål, svart 740mm Kablage ANT Typ Kabellängd RG174 5m SMA/f-SMB/f RG174 5m SMA/f-MCX/m RG174 5m SMA/f-FME/f RG174 5m SMA/f-SMA/m 5m

27 GPS och Multifunktionsradiatorer SmartWING Optimerad för montering på insidan av bilfönstret, liten och diskret design. Dubbelskärmad lågförlustkabel minskar signalförlust, begränsar störningar på radio och handsfree inuti bilen. Den multifunktionella radiatorn är konfi gurerad för två behov, kommunikation och GPS-positionering. GSM 900/1800 Dual Band eller AMPS/PCS 800/1900 Dual Band och GPS. GPS-radiatorn har en Low Noise Amplifi er (LNA). SmartWING är utvecklad enligt den senaste radiatorteknologin. Förhindrar vandalism på radiatorn, ingen åverkan på bilchassiet. En multibandsradiator för diskret montage på vindrutans insida. Radiatorn är designad för att konstant säkra en bra kommunikation mellan fordonet och basstationen SmartWING SmartWING kabel 2,5m HF50 kontakt 900/1800 FME/f Kontakt GPS SMA/m Adapterkablar SmartWING Typ Kabellängd SMA/f-MCX/m SMA/f-SMB/m SMA/f-FME/f 0,15m

28 GPS antenn MiniSat Den förträffl iga GPS-funktionen tillsammans med interfaceblockeringen mot andra radiokommunikationssystem gör den mycket fl exibel att kombinera med andra radiatorsystem som, MOBITEX, TETRA och andra PMR frekvenser eller vanlig GSM. Magnetmonteringen gör den till en mycket fl exibel radiator som enkelt kan fl yttas mellan olika fordon. MiniSAT är utvecklad enligt den senaste radiatorteknologin. En aktiv positioneringsantenn för GPS för diskret magnetmontage på bilen eller i båten. Radiatorn är designad för att möta behovet av förbättrad och säker mottagning av GPS-signaler. MiniSAT har en LNA (Low Noise Amplifi er) inbyggd, med en aktiv förstärkning på 27dB. Den förträffl iga utformningen kombinerad med det lilla formatet (L=43mm B=33mm H=15mm) gör den mycket användbar för applikationer i svår miljö där GPS-täckningen är dålig. Antennen har inbyggt fi lter som blockerar störningar från andra radiokommunikationssystem. MiniSAT kan användas i fl era olika applikationer beroende på i vilket system den är integrerad, t.ex. sambandscentraler, säkerhetssystem, logistik och andra telematikapplikationer. Radiatorn är liten och diskret och passar perfekt för små fordon som t.ex. pick-ups, vans och taxi MiniSat MiniSat GPS Magnetfot, kabel 2,5m RG174 kontakt SMA/m Adapterkablar MiniSat Typ Kabellängd SMA/f-MCX/m SMA/f-SMB/m 0,15m SMA/f-FME/f

29 GSM och Multibandsradiatorer Sportflex Den bästa mottagningen för din bilstereoradio och din mobiltelefon i en enda radiator. Inget behov för separat radiator. Enkelt att installera i befi ntligt hål i bilen. Sportfl ex ersätter din gamla antenn och ger dig en utmärkt mottagning på AM och FM-bandet och samtidigt för GSM 900/1800 bandet. Sportflex Sportfl ex 450/900/AM/FM Passivt fi lter Sportfl ex 900/1800/AM/FM Passivt fi lter Sportfl ex 900/1800/AMPS/PCS/AM/FM Aktivt fi lter Adaptrar och Reservdelar Sportflex Reservradiator 450/900/FM Reservradiator 900/1800/FM Gummipackning Sportfl ex 8115 Sportfl ex adapter Opel, Golf4, Bora 8118 Sportfl ex adapter Audi A3, A4, A6 Avant och Volvo V Sportfl ex adapter VW, Nissan 8120 Sportfl ex adapter VW Passat fr Sportfl ex radiokabel 5m med Eurokontakt samt pinnkontakt nr: Sportfl ex adapter 0,15m Roka/f-Raku 1/m (tillhör ) VW Golf/Passat/Nissan/Seat Sportfl ex adapter 0,15m Roka/f-Rast 2/m (tillhör ) Opel Astra/Vectra/Omega/ Sportfl ex adapter 0,15m Roka/f-Raku 2/f (tillhör ) VW Passat + 97-/Polo Jordplansantenner Använd jordplansantennen där du inte kan lösa dina antennproblem på annat sätt. Lämplig att använda på tillfälliga arbetsplatser, i båten eller husvagnen. MG MG671S MG692S Typ Förstärkning Material Frekvens Längd MG671S 1/4-våg FME/m Rostfri wire MHz 160mm MG692S Kolinjär FME/m 3dB Rostfritt stål MHz 320mm 28

30 Yagi Radiatorer Yagi Radiatorer YAGi-serien består av utomhusradiatorer för väggmontage som är utvecklade för att öka signalkvalitén i områden som har dålig täckning. ABY, ACY och AGY antennerna har hög noggrannhet och signalkvalitet. De rekommenderas av ledande internationella leverantörer inom telekommunikationssektorn. Lämplig för sommarstugan, husvagnen eller båten. DC-jordning för att skydda användarnas utrustning. Enkel installation och inställning. Lång livslängd. Färdig att använda. Levereras med vägg- och mastfäste. Levereras utan kabel. Yagi Radiatorer ABY7-10 ABY9-10 ACY15 Typ Förstärkning Material Frekvens Längd ABY element inkl. rör och vinkelfäste 9dB Aluminium, rostfritt MHz 750mm ABY element inkl. rör och vinkelfäste 11dB MHz 570mm Stål, Vistafl ex ACY15 15 element inkl rör och väggfäste 15dB MHz 1000mm Yagi Radiatorer AGY10 WLD Typ Förstärkning Material Frekvens Längd AGY10 Radomklädd, kontakt FME/m 11,5dB Vit ABS, aluminium MHz 347mm WLD Radomklädd, kontakt SMA/f 2/3dB Vit ABS / MHz 200mm 29

31 Specialantenner Specialantenner Specialantenner för olika applikationer. Specialantenner PLF Typ Förstärkning Material Frekvens Längd Gummiradiator 1/2-våg FME/f Pe, mässing MHz 175mm Bestyckad med valfri hylsa 180mm Mässing, plastbelagd wire 900/1800 MHz Gummiradiator 1/2-våg SMA/m 180mm 479 Toppspole 1/4-våg Rostfritt 79,5 MHz mm Wireradiator FME/f Bestyckas med valfri kontakt Inplastad wire 40,6 MHz 395mm PLF749 Sportfl ex Se datablad 170mm Radiator polis MC Vit glasfi ber 79,5 MHz 820mm /4-våg SMA/m 900/1800 MHz 100mm Inplastad wire /4-våg FME/f MHz 180mm Specialartiklar 3510 Delningsfi lter 450 och 900 MHz S3338 Brytmodul för MX-fäste Jordavbrottsenhet Polyarylamide-nyckel till fäste 2000XL 3510 S

32 Kablar och kontakter Kablar och kontakter 50 Ohm ERC Kablar Längd ERC2500 2,5m ERC3500 RG58, kontakt FME/f-FME/f 3,5m ERC5000 5,0m LL58 = Modifierad RG58 Längd ,3m ,0m LL58, kontakt FME/f-FME/f 4,0m ,0m ,5m LL58 100m bobin Crimpkontakter och tillbehör LL58 = Modifierad RG LL58 FME/m LL58 BNC/m LL58 BNC/f LL58 TNC/m LL58 TNC/f LL58 Mini-UHF/m LL58 N/f-Crimp Chassi M LL58 FME/f LL58 UHF/m LL58 BNC/F LL58 N/f Chassi 8947 Crimptång för RG Crimptång för RG58, RG59 och RG60 Garanterar st tryckningar Lågförlust Längd ,0m ,0m ,0m Lågförlust kontakt FME/f-FME/f ,0m ,0m ,0m Lågförlust 100m bobin Kabelförlusttabell Kabelförlust/meter 450MHz 900 MHz 1800MHz RG174 0,70 db 1,00 db 1,50 db LL58 0,33 db 0,49 db 0,73 db Lågförlust 0,23 db 0,35 db 0,54 db RG213 0,15 db 0,22 db 0,37 db RG58 0,35 db 0,50 db 1,10 db YE50 0,20 db 0,30 db 0,50 db HF50 0,48 db 0,53 db 0,80 db Crimpkontakter till Lågförlust Lågförlust FME/f 4379 Crimptång för lågförlust RG 174 Längd RG m bobin TGG=YE50 Längd TGG1500 1,5m TGG2500 2,5m TGG3500 YE50 kontakt FME/f-FME/f 3,5m TGG4000 4,0m TGG5000 5,0m YE50 YE50 100m bobin Crimpkontakter till YE YE50 FME/f 25 st VGG=mini Lågförlust Längd VGG1000 1,0m VGG1500 1,5m VGG2000 2,0m VGG2500 HF50 kontakt FME/f-FME/f 2,5m VGG3500 3,5m VGG4000 4,0m VGG5000 5,0m HF50 Minilågförlust 100m bobin Crimpkontakter och tillbehör VGG 4055 FME/m Minilågförlust HF50 FME/f 8927 Crimptång för

33 Kablar och kontakter Kablar och kontakter Crimpkontakter och tillbehör RG FME/f Crimp BNC/f Crimp MCX/m Crimp MCX/f Crimp SMA/M Crimp ME SMA/F Crimp SMA/M Crimp SMB/F Crimp 8927 Crimptång HF50/RG Bilradiokabel Längd UFX 600 0,6m UFX1600 Bilradio kabel 75 Ohm FME/f-Bilradio kontakt hane 1,6m UFX4600 4,6m UFX1600 UFX4600 Bilradiokontakter Längd 12 Bilradiokontakt hane lödbar 13 Bilradiokontakt hona lödbar 14 ISO/m Radiatoradapter 15 ISO/f Radiatoradapter 77 Bilradioadapter hona-fme/m 99 Bilradioadapter hane-fme/m 8360 Adaptkabel bilradiohane/iso hona 0,15m 8361 Adaptkabel bilradiohona/iso hane 0,15m Specialkablar Längd GM47/48 ADAPT Adapterkabel MMCX/m-SMA/f För GM47/48 RR RG58 Koaxialkabel FME/f-Dsub 1200mm EMC300 RG58 Adapterkabel N/f-FME/f Chassimontage 380mm EMG160 RG58 Adapterkabel FME/f-N/f 160mm RG174 Adapterkabel SMB/f-FME/f 3500mm RG174 Kablage SMB/f-SMB/f vinkel 5000mm Andra kablar tas fram på begäran. GM47/48 ADAPT RR EMC300 EMG160 32

34 Tillbehör Anslutningsdon N-Kontakter N/m-FME/m BNC-Kontakter BNC/m-FME/m BNC/m-FME/m vinkel BNC/f-TNC/f BNC/f-BNC/f TNC TNC/m-FME/m TNC/m-FME/m vinkel UHF UHF/m-FME/m UHF/m-UHF/f vinkel Mini UHF Mini-UHF/m-FME/m vinkel Mini-UHF/m-FME/m FME FME/m-FME/m FME/f-FME/f FME/f-SMA/f FME/m chassie SMA SMA/m-FME/m SMA/m-N/f 70 SMA/f-FME/m

35 Tillbehör Telefonadaptrar Adapterkablar för yttre antennanslutning. Nokia 8167 Nokia 5110, 6110, 6150, 7110, 6210, Nokia 3310, Ericsson 8170 Ericsson 388, 688, 628, 868, Ericsson T28, T28S, T29, T39, R320, Siemens 8190 Siemens C/S25 radiatoradapter 8191 Siemens C/M/S35 radiatoradapter 8192 Siemens SL45 radiatoradapter
