1 Installation av Tools 8000N (Nordic) Handhavande IQ8 detektorer En special utgåva av Tools 8000 för Delta system med Esser detektorer. Datum:

2 Tools 8000N Information Tools 8000 består av programvara och ett fysisk interface, slingdrivare. Detta är ett interface mellan Esser detektorer type 9200 och/eller IQ8 Quad och PC så att man kan kommunicera direkt med en vald detektor. Ta ur detektorslingans tur och retur från DA och anslut dem båda i Toolsinterfacet med rätt polaritet. TB1A+/TB1B- ansluts till A+/A- och TB2+/TB2- till B+/B- i interfacet. Slingdrivaren behöver inte uppdateras när ny software för den nordiska utgåvan av Tools 8000N installeras. Språket i programmet är engelska. Interface Esser tools 8000 Starter kit Art.nr USB kabel Interface boks Software CD 2

3 Tools 8000N Information Tools 8000N är ett verktyg som gör det möjligt att läsa status och testa varje detektor som är ansluten till enheten. Man kan också sätta olika parametrar (respons/följsamhetsnivåer) på detektorerna. I första hand gäller det O2T och O/So samt OTG I IQ8 serien. Endast information är tillgängligt på övriga varianter. En komplett detektorslinga (126 adresser) kan anslutas och man kan välja vilken detektor man vill undersöka, testa eller ändra. Man kan också få en detaljerad lista av tillståndet på varje detektor på slingan, bl.a graden av nedsmutsning, serviceindikering, - är angivet. 3

4 Tools 8000N Information Bakgrunden för att vi har en nordisk version av Tools 8000 är att standard-versionen har automatisk adressering, något vi inte önskar då vi adresserar detektorerna med egen adresseringsenhet. Med standard versionen av Tools riskerar vi att denna omadresserar alla detektorer på slingan. En annat förutsättning är att standard versionen kräver att alla detektorerna är kopplad med slingminus på in och ut skruvarna (4/5 på IQ8) för att fungera. Vid dom tilfällen vi inte önskar att använda isolator på IQ8 ansluter vi ju slingminus för både in och ut på skruv 4 I sockeln. Den nordiska versionen tar inte hänsyn till hur minus är kopplad i sockeln eller hur kabeln fysiskt är utförd, den kontrollerar hur många detektorer den får kontakt med och listar upp serienummer och slingadresser. För övrigt ställer standard Tools 8000 relativt stränga krav på hur slingan fysiskt är förlagd mellan tur och retur med ex. avgreningar. Om kablaget fysisk avviker från detta stannar programmet och ger besked om att kablaget inte är riktigt utfört. 4

5 Tools 8000N Installation I kartongen Tools 8000 finner man en CD-skiva samt interface-lådan med tillhörande kablage. När man ansluter interfacet via USBkabel i sin dator kan det hända att operativsystemet inte känner igen enheten och frågar efter drivrutin. Drivrutin till interfacet finner du i installationskatalogen efter programinstallationen. C:\novar\tools\tools 8000\driver\usb 5

6 Tools 8000N Installation Innan man installerar Tools8000 måste man logga in på Techzone och hämta senasteversion. (Medföljande CD går också bra) Den finner man under rubriken Tools 8000 I detta exempel Tools_8000_ zip Packa upp filen, och Dubbelklicka på Setup.exe 6

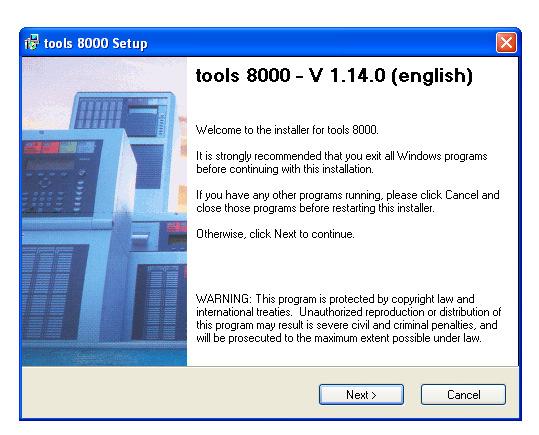

7 Tools 8000N Installation Klicka på Next 7

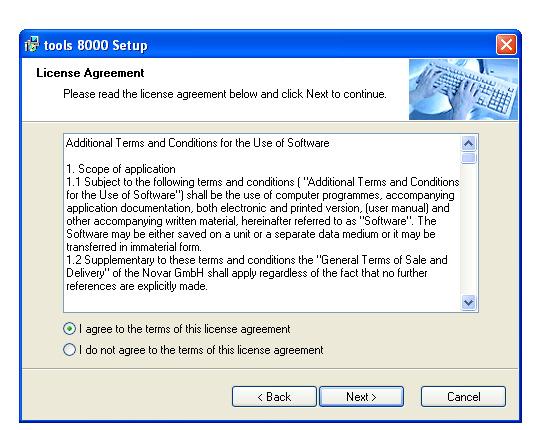

8 Tools 8000N Installation Välj I agree.. Klicka på Next 8

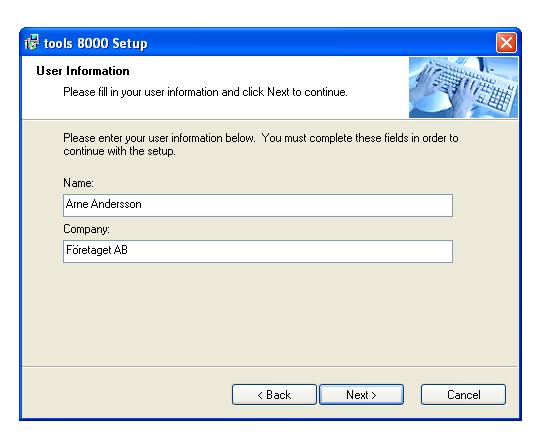

9 Tools 8000N Installation Fyll i namn och företag Klicka på Next 9

10 Tools 8000N Installation DETTA ÄR VÄLDIGT VIKTIGT!!! Vid installation av programmet, som är på ca 70Mb, väljer du Typical, och i nästa ruta Nordic version 10

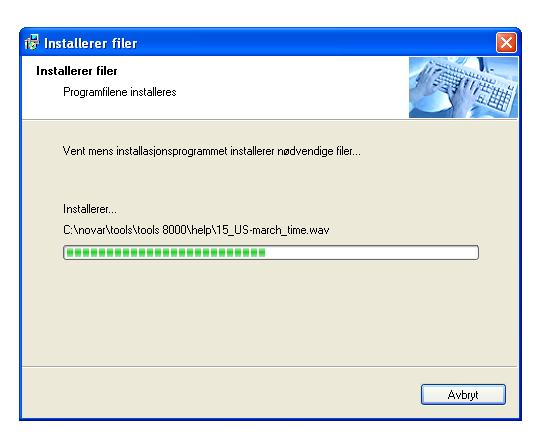

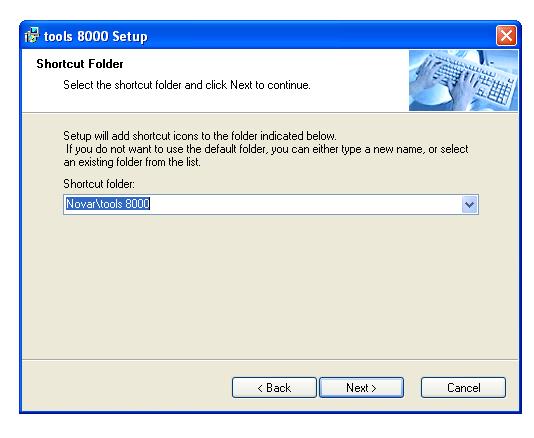

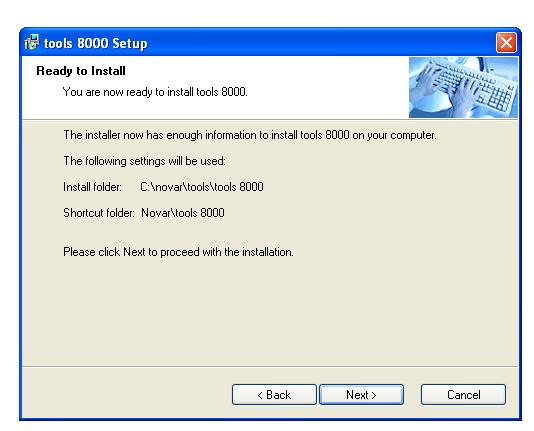

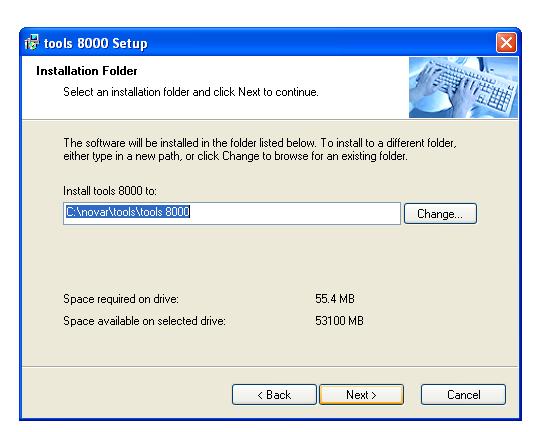

14 Tools 8000N Installation Vänta medans programmet packar upp filer 14

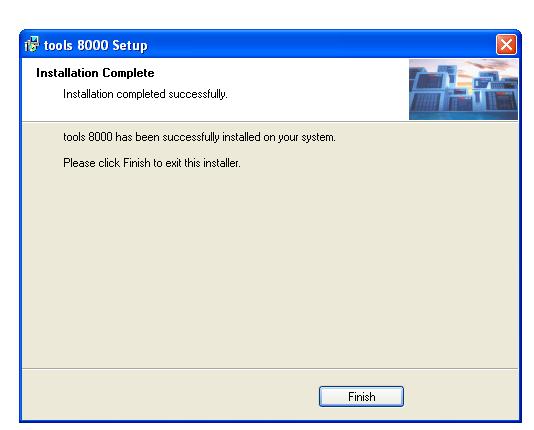

15 Tools 8000N Installation Installationsprogrammet öppnar release note, stäng detta och avsluta genom att trycka på Finish 15

16 Tools 8000N Installation Om datorns operativsystem inte hittar drivrutin för Toolsinterfacet måste detta installeras. Dessa finns med i installationskatalogen för Tools8000 under Tools8000_1-14-0\Firmware\USB 16

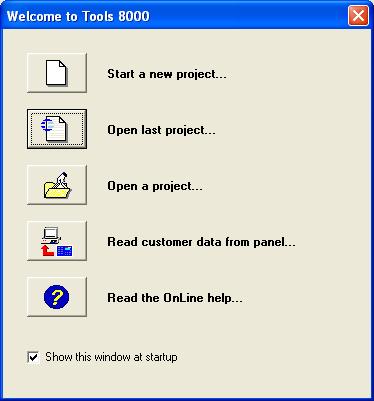

17 Tools 8000N Leta I startmenyn Efter Novar, Tools 8000, Klicka på Tools 8000 (english) Denna bild kommer upp när programmet startas. Klicka på Start a new project 17

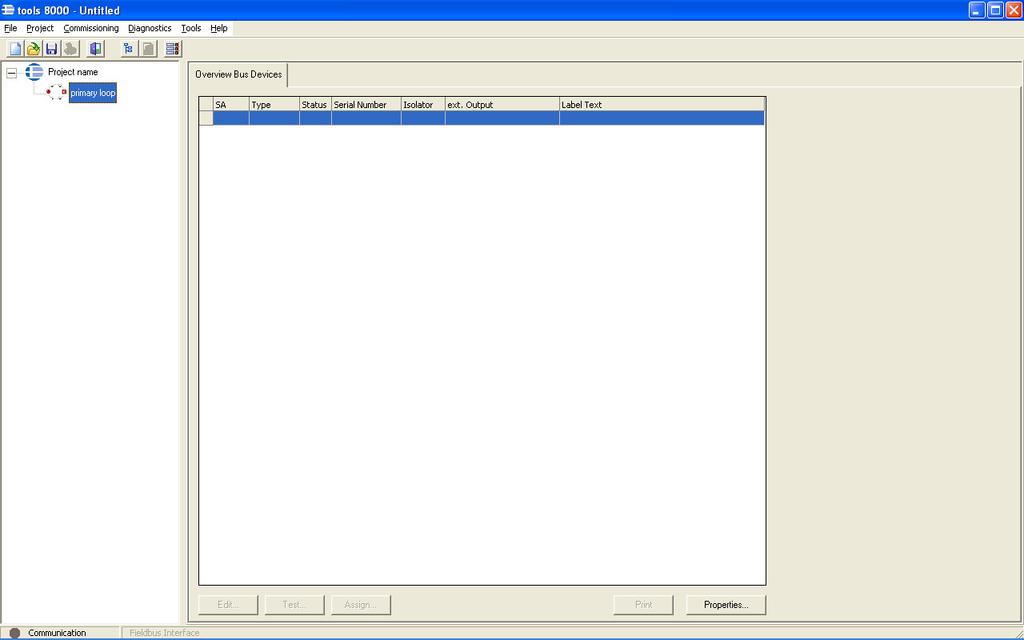

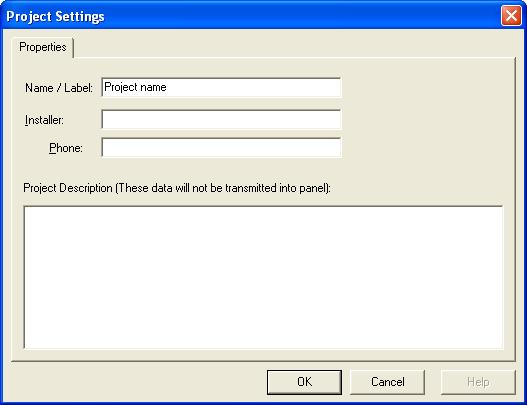

18 Tools 8000N Klicka på Project och välj Project settings ange projektets namn och beskrivning, klicka OK Klicka på project igen och välj Add an Analogue Loop och markera denna. 18

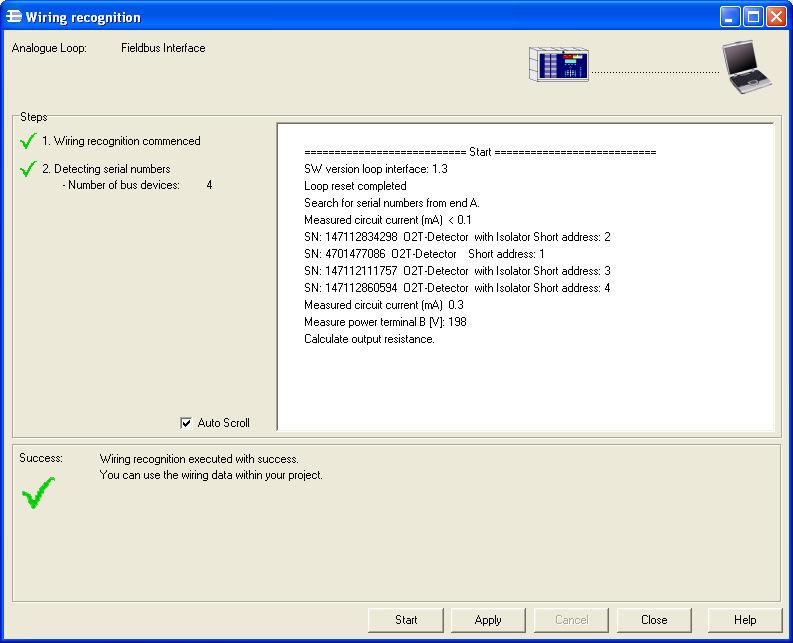

19 Tools 8000N Klicka på Commissioning och välj Wiring Recognition. Nu skall det klicka ett antal gånger i interface-lådan. Existerande slingadresser ändras INTE. När kontrollen är genomförd, klicka Apply. 19

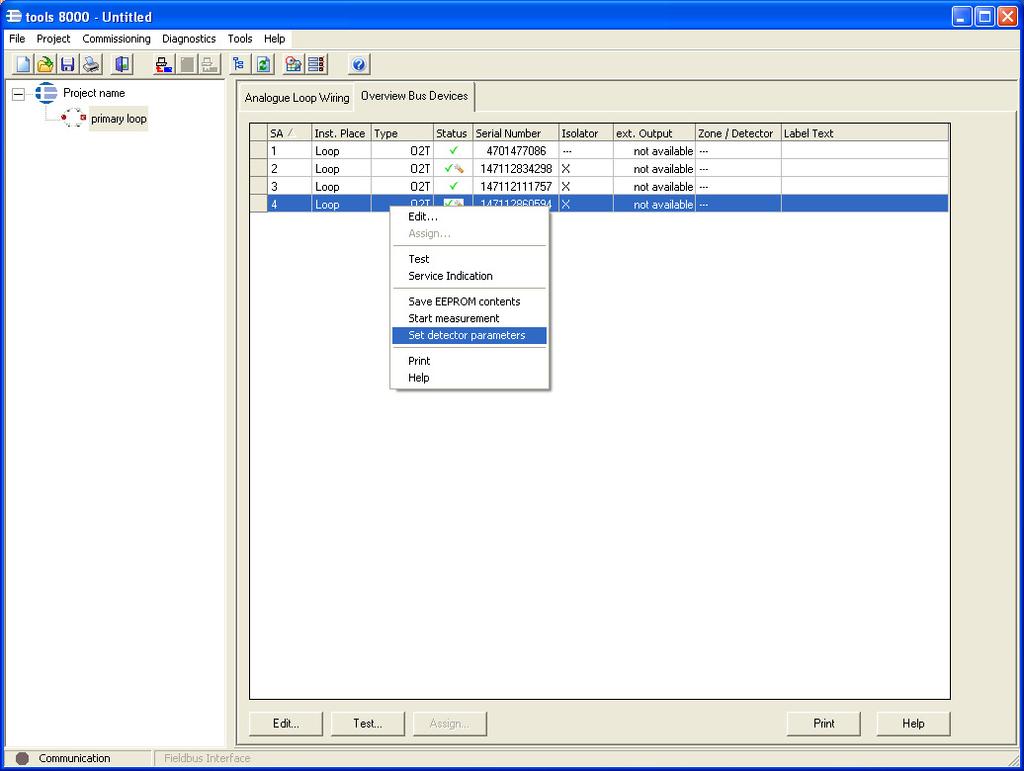

20 Tools 8000N Dubbelklicka på loopsymbolen (ring) I den högra rutan Detektorerna på slingan listas nu upp som bilden visar. Markera detektorn du vill kommunicera med. Högerklicka och välj den funktion som önskas. 20

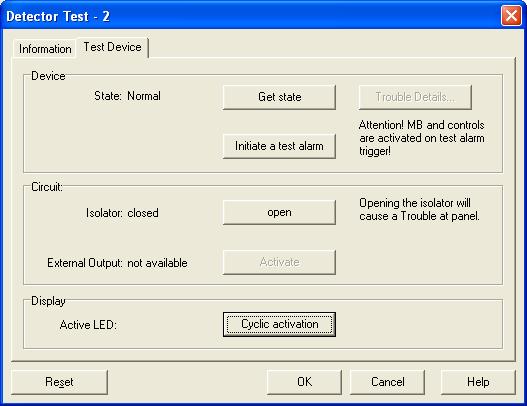

21 Tools 8000N Detektor Test: (Högerklicka på detektorn i listan och välj TEST ) Ger info om detektorns tillstånd, produktionsdatum, drifttid, antal larm etc. Det ges också möjlighet till att ändra detektoradressen (Short address, kan också göras under menyval Edit ), och tända larmindikatorn, något som kan vara bra för att bekräfta adressen och fysiska placering. 21

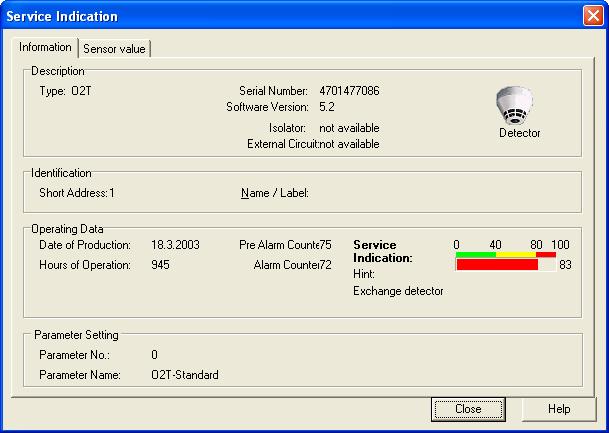

22 Tools 8000N Högerklicka på detektorn och välj Service Indication Ger bra information om detektorns status med angivelse av graden av nedsmutsning. I detta exempel kan vi se att detektorn är kraftigt påverkad av miljön (83) och behöver bytas. Under Sensor value kan man se värdet i dom olika mätpunkter som finns I detektorn. Notera att smutsighetsvärdet (83) i ex. är det värdet som också presenteras under sensor i tabell på sid 29 22

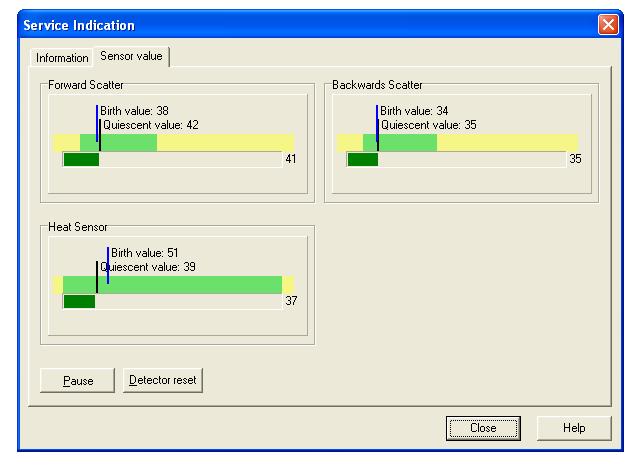

23 Tools 8000N Här visas realvärdet från båda kamrarna samt värmedelen i en O2T-detektor. Dessa värden är unika för den här bilden och Skall ej förväxlas med Smutsighetsvärdet på föregående sida där man utgår från noll i mätningen. Birth value=fabriksvärde vid avprovning Quiescent value=medelvärdet fram till nu Stapelvärdet=Realvärdet nu för detektorn 23

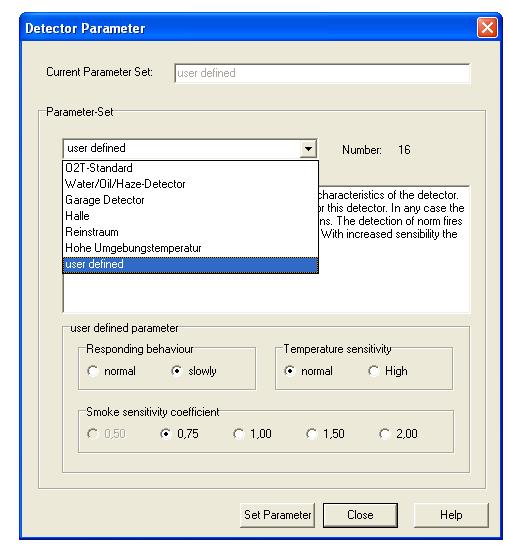

24 Tools 8000N Högerklicka på detektorn och välj Set detector Parameters Genom att välja denna funktionen har man möjlighet att anpassa detektorns funktion till miljön. Detta gäller O 2 T,OTblue, O/So samt OTG. Antingen kan detektorn programmeras till att tåla en mycket krävande miljö, eller med högre känslighet i en renare miljö. Samtliga inställningar som går att utföra ligger inom ramen för detektorernas godkännande. Number=Värde som förändras beroende av vald känslighet. Max för krävande miljö är värde 16 24

25 Tools 8000N Parametere O 2 T: Standard (Hem/kontorsmiljö) Skall användas vid alla tillfällen när man inte är helt säker på att dom andra alternativa valen är bättre. Fel val kan öka fellarmsrisken. Water/Oil/Haze-detector Används där vatten (och olja) ånga och vit rök/damm från olika aktiviteter kan förekomma. Detta kan vara aktuellt i olika industrier i samband med sköljprocesser, mekanisk bearbetning och i tryckerier med pappersdamm. Garage Detector Används där detektorerna kan vara utsatta för större mängder synliga avgaser från diesel och bensinmotorer. User defined (I kök,nära spis, har vi i vissa fall valt denna med number 16) Här är det möjligt att själv sätta detektorns respons utifrån egna värderingar om vad som ger en optimal inställning av detektorn utifrån lokala förhållande. Denna parameter skall bara användas om man har tillräcklig kunskap om detektering, för att kunna avgöra vad som är en riktig inställning. 25

26 Tools 8000N Parametere OTBlue: OTBlue Standard Standardinställning för detektorn, kontorsmiljö etc. OTBlue-Fast (snabb respons) För användning i rena dammfria rum eller hallar med aircondition där det ej finns påverkan av avgaser. Reagerar också på snabb temperaturökning (A1) OTBlue-France (Frankrike) För användning i rena dammfria rum eller hallar där det ej finns påverkan av avgaser. Rekommenderas ej om snabb temperaturändring kan förekomma. High ambient temperature Larmtemperatur ca 78ºC och vid användning av långsamma temperaturökningar utan påverkan av rök upp till 65ºC driftstemperatur (B) User defined Valbar normal eller snabb respons på rök, normal eller låg temperaturrespons och inställning av rökkoefficient mellan 0.5 og 2.0. (Lägsta känslighet har Number 27) 26

27 Tools 8000N Parametrar O/So: O2T-Standard Default-inställning på detektorn Slow response behaviour För miljö med impulsiva störningar Detector for Hall För miljö med högt I tak eller kontorsrum med air condition Clean room detection För miljö typ renrum, air condition, högt I tak med låga halter av damm User defined Vid behov att minska känsligheten ytterligare går det att ställa detektorn i slowly behavior 27

28 Tools 8000N Parametrar OTG: Endast möjligt på detektor från serienummer OTG-Standard Standardinställning för detektorn OTG-Dust (Damm) För områden där det normalt kan förekomma damm. Den optiska kammaren kan ej ensam ge larm, men känsligheten för CO och temperatur är förhöjd. Ej för områden där avgaser och snabb temperaturökning kan förekomma OTG-Theatre fog effects (Teater/Disco-rök) Inställning för disco-, teaterrök, om detektorn är utsatt för kontinuerlig påverkan i flera timmar kommer den att rapportera smutsfel. Detektorn kommer ej att ge larm från endast den optiska kammaren OTG-fork lift charging station (Truckladdning) Inställning som används för område där elektriska truckar med blybatterier laddas. Detektorns gassensor kan utesluta larm orsakade av låg kontinuerlig förekomst av hydrogengas. OTG-User defined (egendefinierad) Individuell inställning för om CO- sensor eller optisk del ensam ska kunna ge larm eller förvarning. Det går alltså att förhindra att detektorn går i larm på endast rök 28

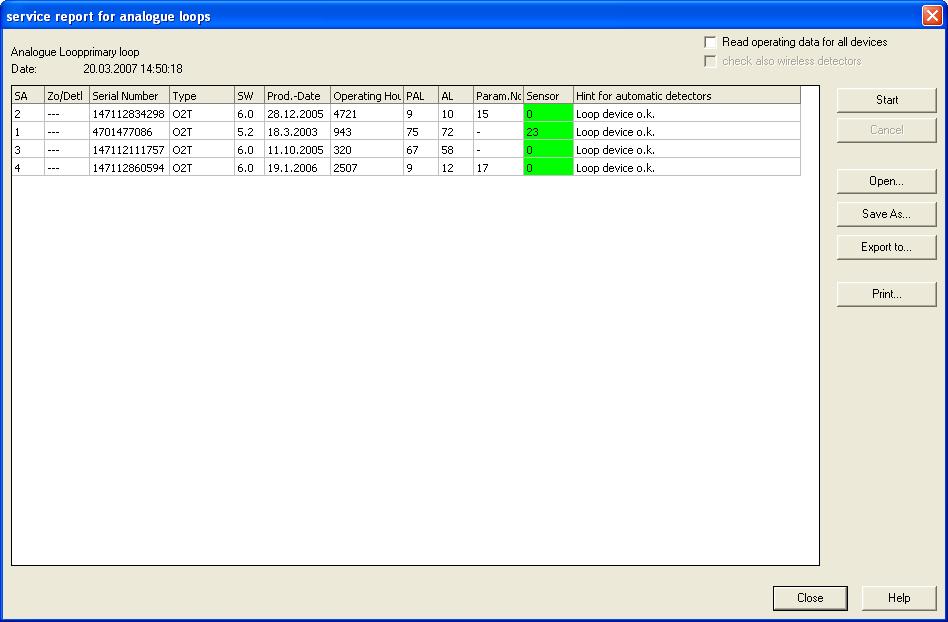

29 Tools 8000N Genom att välja Diagnostics därefter Analogue Loop och sen Service indication -får man upp en lista över alla detektorer i en Service Report for Analogue Loops. Denna ger en bra översikt med information om alla väsentliga detektor data. SA = Detektoradress PAL = Antal förvarning AL = Antal larmer Param.No=Se Number på sid 24 Sensor=Smutsighetsvärde (se även sid 22) 29

30 Tools 8000N Nedan visar den servicelista som man får ut om man väljer print på föregående sida, sensorkolumnen visar detektorernas ev. nedsmutsning. 30

31 Tools 8000N Perform Measurements Genom att högerklicka på en detektor och välja Start measurements kan du live demonstrera detektorns respons på olika påverkningar så som rök damm etc. Du kan välja mellan flera olika visningar som var för sig visar detektorns olika egenskaper. Genom att klicka på förstoringsglaset får du en bättre visning som visas på nästa bild. 31

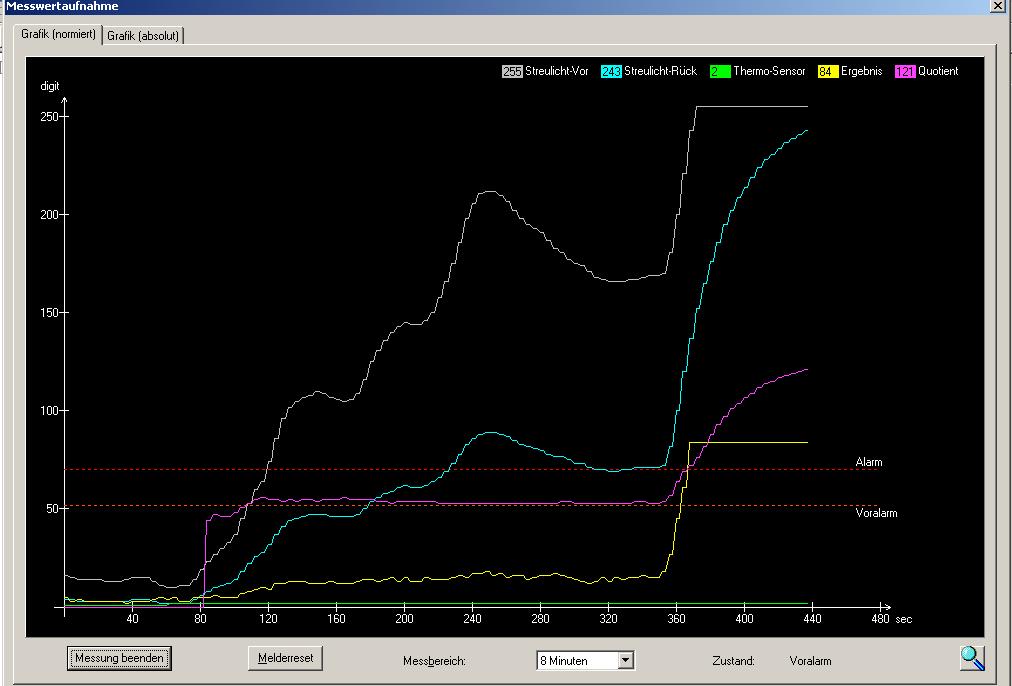

32 Tools 8000N Exempel på demo med O 2 T Test med teaterrök Denna bilden visar ett försök där detektorn först blir utsatt för teaterrök och därefter för ett riktigt brandförlopp i en pappkartong. Försöket visar bra hur detektorn är i stånd till att skilja mellan falsklarm fenomenet Alarm och ett riktigt brandförlopp. Forover refleksjon Bakover refleksjon Q-faktor for det. algoritmer Detektorn inställd på krävande miljö (parameter 16) Behandlet totalsignal fra detektoren 32
