1 Monteringsanvisning Kenjostuga 15 m2

2 Information Här följer en generell monteringsanvisning av er Kenjostuga. Då varje stuga är uppbyggd av flera olika sektioner går det utmärkt att utforma varje modell efter eget tycke. Väggarna levereras färdigspikade och övrigt virke färdigkapat. Invändig panel och golvträ levereras som lösvirke och materialet håller högsta kvalitet. Våra stugor levereras kompletta med golv, vägg och takisolering om inte annat är överenskommet. Denna monteringsanvisning är en generell anvisning för en Kenjostuga och momenten är ungefär desamma oavsettt vilka väggsektioner, glaspartier och liknande ni valt för att skapa just er stuga. Vissa tillval förklaras och illustreras också. Har ni ej valt dem så går ni bara vidare till nästa steg i monteringsanvisningen. Det finns några olika val av tak som vi låtit beskrivas här i, välj den instruktion som passar för ert val. Alla väggsektioner och material levereras obehandlade om ni inte valt någon av våra tillvalsprodukter så som exempelvis att stugdelarna skall vara ytbehandlade vid leverans. Det är viktigt att ni skyddar alla obehandlade delar från fukt och väta för att inte träet skall angripas. Behandla därför träet snarast möjligt. Prata med er färgleverantör till stugan för att få information om färg/behandling för att få bästa slutresultat. Garanti Samtliga produkter har fem års funktion och materialgaranti. Garantin förutsätter att vår monteringsanvisning följts. Eventuella skador eller fel på leverans meddelas Kenjo senast inom 15 dgr så åtgärdas felen snarast och kostnadsfritt. Felaktig vara skickas åter till Kenjo. OBS! Fel eller skada på vara som är monterad i stuga ersätts ej. Mögelskador som kan uppstå p.g.a. felaktig förvaring, ingår ej i garantiåtagandet. Allmän information SIDAN 2

3 Placera plintarna enligt skissen. Var noga med att de placeras på samma höjd. (Gräv ur för plintarna till frostfritt djup och fyll upp med singel eller dylikt icke tjälskjutande material.) B 3110 mm 1555 mm 5607 mm Placera en remsa av underlagspapp på varje plint för att fukt inte skall tränga upp i bjälklaget. Plintar 2332 mm 4665 mm SIDAN 3

4 B Stödplanka för bjälklag 45x145 tryckimp. Skruvas med 2 st 6x120 skruv i vardera ände mm C Kontrollera diagonalmåttet från båda håll, (Måttet skall alltid bli lika från båda håll.) A 4665 mm Ytterram Skruva ihop hörnen med 2 st 6x120 skruv. Ingående material: Ytterram: 2 st 45x195, längd 4665 med påskruvad 45x45 2 st 45x195, längd 3020 Stödplanka: 1 st 45x195, längd 4575 SIDAN 4

5 Ingående material: 9 st bjälkar 45x145 A Bjälkarna skruvas med 2 st 6x120 mm skruv i var ända och en 5x70 på mitten ner i stödplankan. Var noga med att centrummåttet blir samma som i ändarna. Nr 1 och 9 har förskjutet trossbotten upplag för att täta mot ytterramen. Bjälklagsplacering SIDAN 5

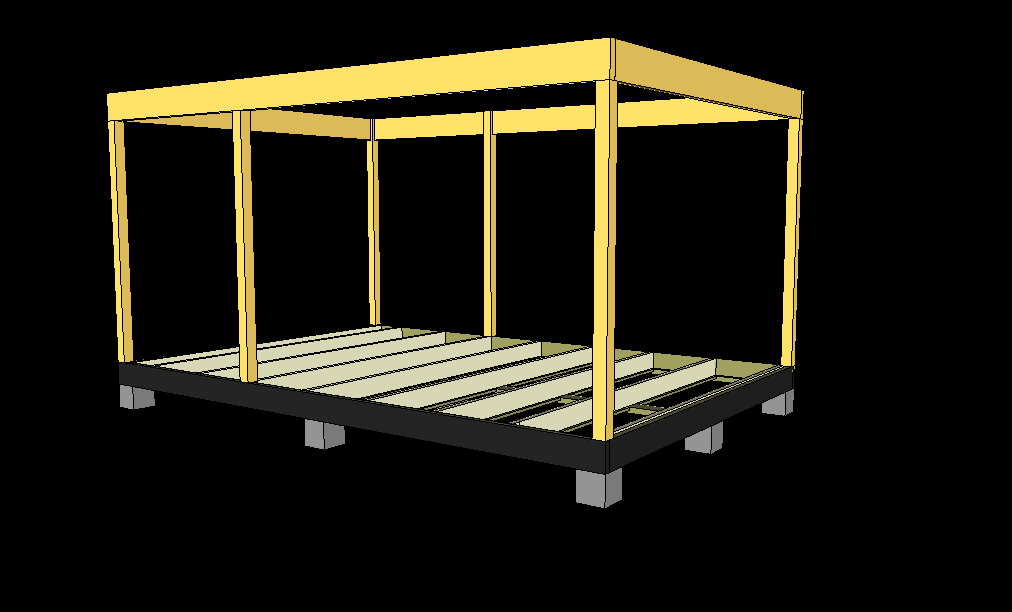

6 B 1. Övre limträbalkarna skruvas ihop i hörnen med 3 st träskruv 6x Stolpana skruvas fast i limträramen med 4 st träskruv 5x80 i var stolpe. C mm 2930 mm Kontrollera att stommens lodmått stämmer med ett vattenpass och säkra det med provisoriska snedsträvor. A 1. Montera hörnstolparna med urjackningarna vända mot utsidan och jäms med bjälklagets utsida. Stolparna skruvas på skrå med minst 6 st träskruv 6x Montera mellanstolparna på samma sätt och enligt ritningsmåttet. Ingående material: 4 st Hörnpelare 90x90x st Mellanpelare 90x90x st Limträbalk 56x225x st Limträbalk 56x225x2998 Limträstomme SIDAN 6

7 I de öppningar som det skall monteras panelväggar ska det först monteras syll 34x95, längd 1465 alternativt 2930 mm. Syll Syllen skall monteras jäms med utsida bjälklag och skruvas ner i bjälklaget och i ytterramen. Skruv 6x100 skall användas. A Syllmontage SIDAN 7

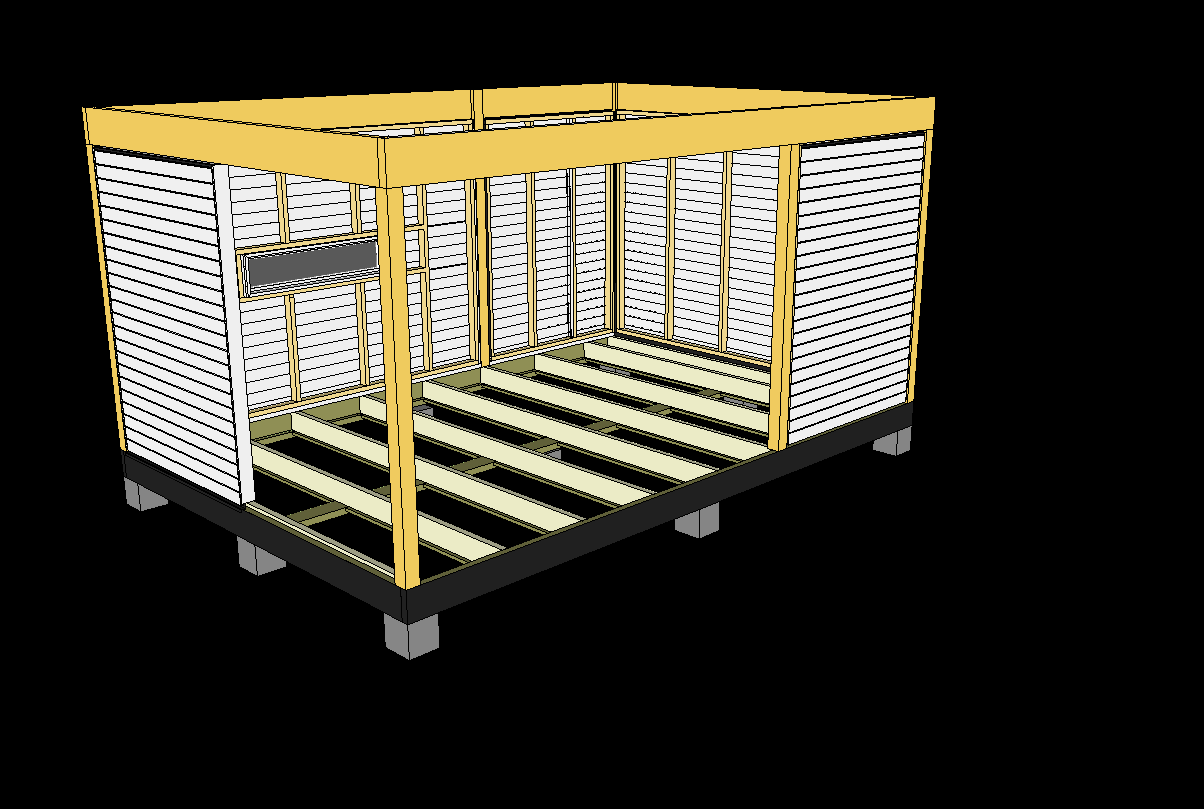

8 Lyft panelsektionerna på plats i de öppningar där syllarna har skruvats fast. B Väggsektionerna fixeras i alla hörnen med hjälp av träkilar samt på samtliga infästningsställen. Panelväggar med/utan fönster/dörrar C Fäst väggsektionerna runt om med träskruv 5x100 med c/c 600 mm. Observera att väggsektionerna kommer 5 mm innanför limträstolparna. SIDAN 8

9 Börja med att kontrollera att golvet under dörren är vågrätt. Justera med kilar eller klossar av exempelvis hårt trä som stöd under tröskel och karm. Det är viktigt att tröskel och karmöverstycke är vågräta. Karmen kilas först fast nedtill och därefter upptill. Sätt fast kilar intill varje skruvhål. Kilarna placeras parvis, en från in sidan och en från utsidan. Ytterligare två kilpar placeras på gångjärnssidan. Kilar måste också placeras vid bakkantssäkringar och slutbleck för lås. Kontrollera att godtagbart mothåll finns för slutbleckets säkerhetsskruvar. Kontrollera med ett långt vattenpass att gångjärnssida och motstående sida sitter i lod. Kontrollera också att karmen inte lutar inåt och utåt. Vid behov justeras med ytterligare kilar eller justera karmhylsorna. Först ska gångjärnssidan i väggstommen fästas. Därefter låssidan. Mät även de båda diagonalerna i karmöppningen. Det är viktigt att diagonalerna är precis lika långa - mät dem!jjustera vid behov med kilarna eller med karmhylsorna och skruvarna. Måttet ska vara detsamma, gör eventuell justering med kilarna eller med karmhylsorna och skruvarna. Skruva slutligen fast dörrkarmen med träskruvar, justera bara karmskruvar eller karmhylsor och fästskruv. Kapa kilarna i nivå med karmen. Häng i dörrbladet och kontrollera att det går lätt att stänga och öppna. Kontrollera att springor mellan dörrbladskant och karmfals är ett par millimeter (maximalt 3), justera annars kilarna och skruvarna. Säkerhetsskruvarna i slutblecket skruvas ut mot väggen. Dreva noggrant runt hela karmen och från båda sidor. Använd speciell drevremsa och något platt verktyg. Täta även mellan färdigt golv och tröskeln. Isoleringen ska fylla ut fogen ordentligt utan att packas för hårt, då är det risk att karmen buktar. Montering av eventuell dörr SIDAN 9 Montera utsadling runt dörren på insidan.

10 A Placera takstol nr. 1 i mitten av stugan. På denna takstol hamnar skarven på råsponstluckorna så detta mått är väldigt viktigt. Mät därefter ut c/c mått 1166 till takstol nr. 2. Takstol nr. 3. har varierande placering beroende på vilken taklösning stugan har, se alt. 1 och alt. 2. Skruva fast takstolarna med vinkeljärn 40x90x90. Använd ankarskruv. B 34x95 regel att fästa invändig takpanel i. Monteras en i vardera sida. Takstolsplacering Alt.1 Pulpettak utan takutsprång där släpps gaveltakstolen ut 28 mm i sidled och 34 mm framåt. Alt.2 Pulpettak med takfot, här släpps takstolen ut 28 mm i sidled med limträbalken. Framåt skall den ha ett överhäng på 28 mm. SIDAN 10

11 lt.1 Montera takfotsbrädan 22x120 jäms med ovankant takstol och jäms med sidan. Alt. 2 Montera takfotsbrädan efter att råsponten är lagd. Observera att råsponten skall ha ett överhäng i nederkant. Överhänget är lika med pannfotsbrädans tjocklek mm. Takfotsbräda SIDAN 11

12 B Spika fast råspontsluckorna med galvaniserad trådspik 60x2,3. Alla brädor i luckorna spikas med en spik i varje takstol. A Råspontsluckor 15 mm De två nedersta luckorna släpps ut ca 15 mm från takfotsbrädan. Ingående material: 22 mm luckor antal och längd beroende på takmodell SIDAN 12

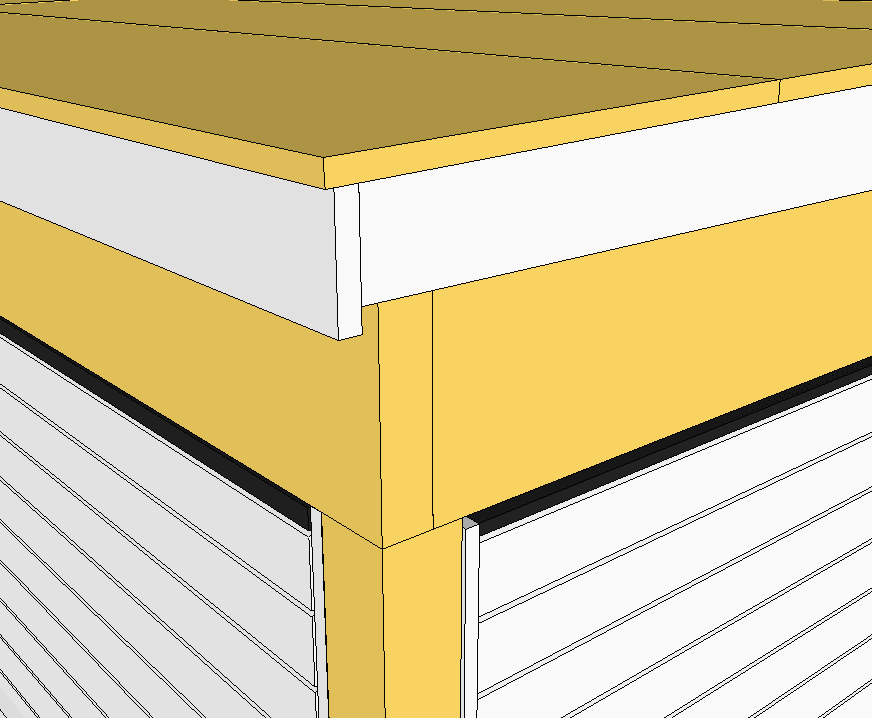

13 Montera takfotsplåten kant i kant med ändarna på råsponten. Släpp fram plåten ca 20 mm från takfotbrädan för att leda vattnet ner i hängrännan. Takfotsplåt SIDAN 13

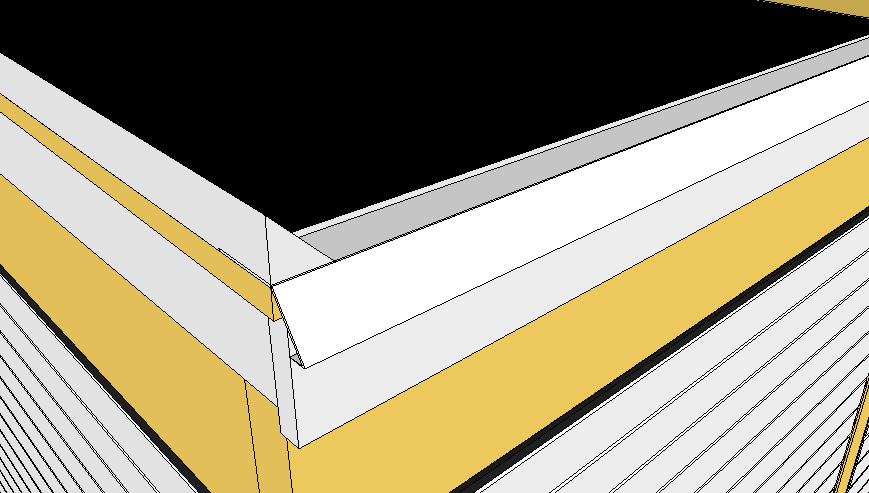

14 Montera trekantsläkt 45x45 på kortsidorna och framsida. Trekantsläkten skall fästas jäms med utsida råspont. B Underlagspappen rullas ut längs med taklutningen. Pappen skall vikas upp och spikas på trekantsläkten. C Underlagspappen ska börja ca 7-8 cm upp på fotplåten och klistras med takpappsklister (ytpappen ska sedan limmas på den kvarvarande plåtremsan). D Underlagspappen spikas längs med hela långsidan med ca 100 mm avstånd. Lägg nästa våd som är förklistrad. Låt den överlappa den senast lagda. Trekantsläkt & underlagspapp Ingående material: 45 mm trekantsläkt Underlagspapp m. klisterkant Pappspik SIDAN 14

15 Rulla ut första pappvåden och vik upp den på trekantsläkten, spika sidor och ovankant, nederkanten renskärs och limmas mot fotplåten. Ytpapp Ingående material: Ytpapp Klistermassa Pappspik 25 mm SIDAN 15

16 Lägg ut trossbottenskivorna och och fäst dem i hörnen. Anpassa de skivorna som behöver sågas. Vänd den blanka sidan ner B Isolera med 145 mm isolering. Trossbotten & golvisolering Ingående material: 20 st 6x550x1220 trossbottenskiva. 5 pkt 145 mm mineralull. SIDAN 16

17 Börja med första golvplankan längst in mot långväggen. Vänd första plankan med fjädern ut mot rummet och noten mot väggen. Lämna 10 mm springa (rörelsefog) mellan vägg och golvplanka. Skruva fast varje planka med 1 st träskruv ca 50 mm i varje golvbjälke. Skruva osynligt i kanten mot fjädern. B Klyv den sista plankan så det blir 10 mm springa mot väggen. Mot glaspartiet kan plankan behöva jackas, sluta med golvet 45 mm från ytterkant/ytteram-limträstomme. 45 mm Golvläggning C Mot gavelpartier ska golvet läggas jämt i ändarna och kompletteras med en golvbräda som klyvs på plats Ingående material: 24 st Golvträ 26x135 SIDAN 17

18 Montera plåtbeslagen som glaspartierna skall stå på. Plåtbeslag under glasparti Ingående material: Underbleck till glaspartierna SIDAN 18

19 Vikglaspartier Se nästa sida. SIDAN 19

20 1. Skjut i bleck för senare montage av vikdörrar. 2. Montera hjulvagnar enligt följande. Hjulvagnar med fyra hjulpar i översta profilen. Hjulvagn med två hjul i undre profilen. B 1. Ställ in ramen i avsedd öppning. Montera samtidigt eventuellt avrinningsbleck (4) i botten. 3. Montera ihop de olika profilerna. Överliggande profil vars ände har dubbla skruvhål monteras ihop den sidoprofil där dörrpartiet senare ska fästas. 4 C D 1. Montera systemet med erforderlig skruv i topp och botten. Vid behov monteras distanser (5). 2. Montera justerskruv i befintliga hål i gavlar. 3. Kryssmät diagonalt och justera enligt skiss (D) vid behov med 13-nyckel. 1. Använd vattenpass vid finjustering. Vikglaspartier SIDAN 20

21 E F 1. Montering av dörrsystem sker enklast genom att placera en kloss i botten som är cirka 5-10 mm högre än nedre spårprofil. 1. Skjut in dörrpartiernas krokar i respektive hjulvagnar. 2. Lås dem med bifogad insexnyckel. G H 1. Montera dörrarna genom att justera bleck enligt anvisningen (A) och fäst gångjärn med bifogad skruv. 1. Montera övre borstlist samt nedre profillist. De ska alltid täta mot stängande fönster! Ex. vid ingående fönster ska de monteras på profilens utsida. Vid utgående fönster ska de monteras på profilens insida. Vikglaspartier SIDAN 21

22 Spika eller skruva fast läkt 34x34 på limträbalkarna över partier och väggsektioner. Väggpanelen skall spikas i dessa. OBS! Om el eller andra installationer ska göras måste det göras innan panelen spikas på väggar och tak. Utfyllnadsläkt Ingående material: Läkt 34x34x220 mm SIDAN 22

23 Isolera väggarna och taket. Dreva mellan väggsektioner och limträstomme. Om ni har valt tilläggsprodukten "thermoreflektisolering" så häfta fast det på väggar och tak. B Börja med att spika väggpanelen. Anpassa sista brädan mot panelen. C Spika takpanelen. Sista takbrädan anpassas i breddmått. Panel över och under fönster kapas på plats. Isolering & panel tak & vägg SIDAN 23

24 Anpassa list mot glaspartier. Om det krävs list mellan golv och vägg samt vägg och tak kompletteras det på plats. Utsadling & listning SIDAN 24

25 Häfta fast remsorna med vindskyddsväv och fäst bitar av 7 mm luftningsläkt på limträbalkar och pelarna. B Måtta och kapa till penelbrädorna som skall sitta utanpå limträbalkarna. Beroende på vilken ytbehandling som används behandlas ändarna på panelbrädorna. Montera därefter panelen. C En st 22x70 med en st 22x50, invändigt mått ska bli ca 120x120 mm. Montera knutarna på stugan. Montera täckbräda 22x70 för att täcka skarven över mellanpelare vägg/parti. Panel & täckbrädor SIDAN 25

26 Om ni valt pulpettak utan takutsprång följ denna anvisning annars gå vidare till nästa sida. B Fäst den undre vindskivan 22x170 med ca 20 mm överlapp på väggpanelen. C Fäst därefter den yttre vindskiva 22x145 gäms med överkanten på trekantsläkten. Vindskivor Ingående material: 3 st 22x170 klädsel 3 st 22x145 SIDAN 26

27 Anpassa och montera vindskiveplåten. B Montera hängränna och stuprör enligt leverantörens anvisning. Vindskiveplåt & takavvattning SIDAN 27

28 Kenjostuga SIDAN 28
