1 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde Beroende till/från annat dokument Ersatt av Leverantör Arbetsprocess Projektering/konstruktion, drift & underhåll, inköp, förvaltning Nyckelord Anvisning, instruktion Leverantörens dokumentnummer Leverantörens referensbeteckning Dokumenthistorik Revision Datum Signatur Kommentar LS Skapad MLPRJO KLKEHU Ny logotyp Senaste revision Senaste revision av denna anvisning kan rekvireras från e-post: tekadm.krn@lkab.com Innehållsförteckning REFERENSER... 2 DEFINITIONER... 2 BAKGRUND OCH SYFTE... 2 LKAB:S KRAV, TILLÄMPNING OCH TOLKNING... 2 TYP-REGISTRET... 3 HUVUDGRUPPER, MELLANGRUPPER OCH UNDERGRUPPER BYGGNADER VÄG- och VATTEN GEOTEKNIK, NATURVETENSKAP KONSTRUKTIONSELEMENT APPARATER, INSTRUMENT, MOTORER BEARBETNINGSMASKINER, VERKTYG, SLITGODS MASKINER ALLMÄNT UNDERHÅLL ETC BEHÅLLARE, FORDON, TRANSPORTDON, LYFTANORDNINGAR FORMVAROR Reservgrupp VÄRME, VENTILATION, SANITET och TRYCKLUFT (gruv) Reservgrupp för El, VVS och Gruvutrustningar Kontorsmaterial Ritningsregister Reserv Övriga ritningar FÖRBÄTTRINGSFÖRSLAG

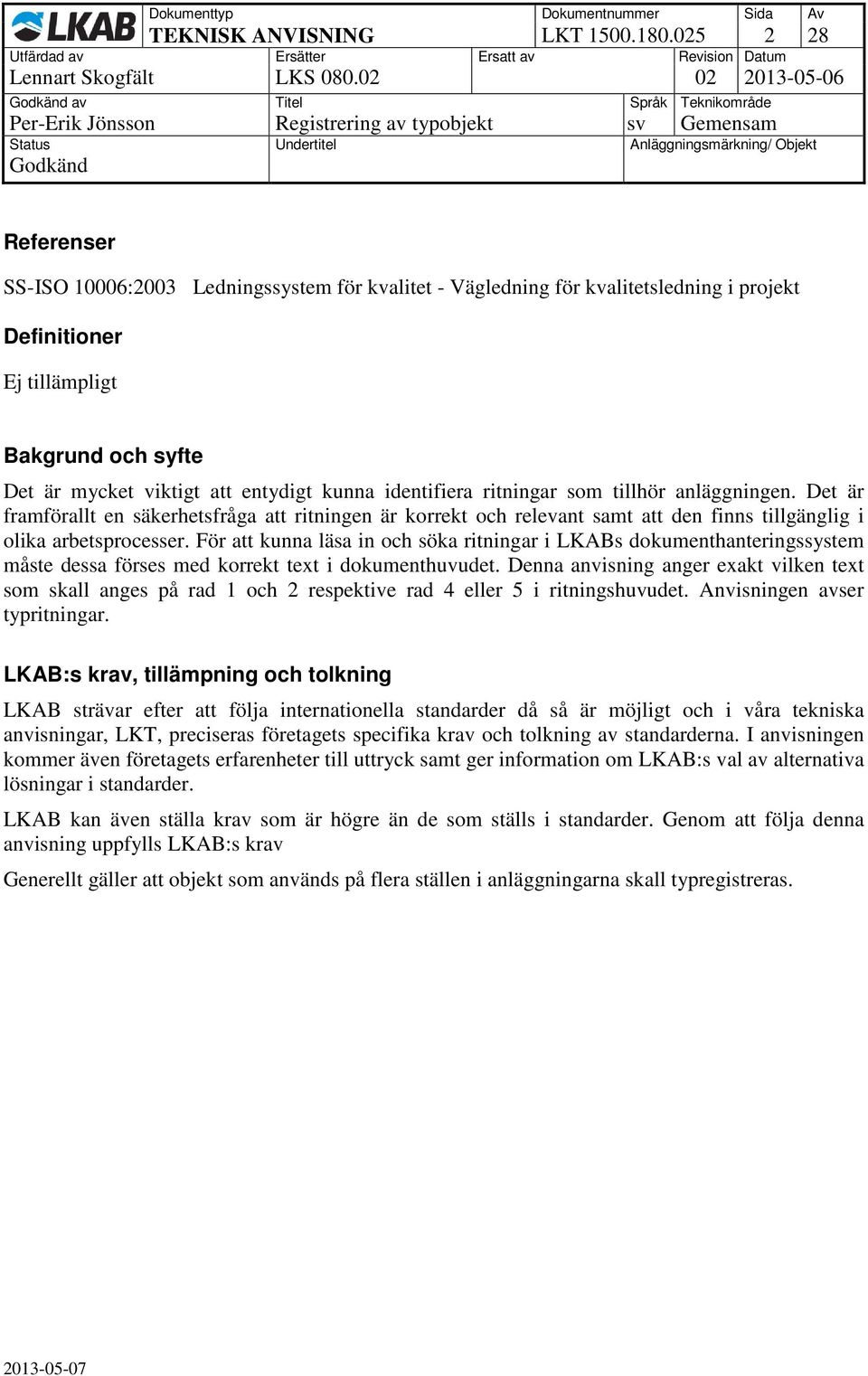

2 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde Referenser SS-ISO 100:2003 Ledningssystem för kvalitet - Vägledning för kvalitetsledning i projekt Definitioner Ej tillämpligt Bakgrund och syfte Det är mycket viktigt att entydigt kunna identifiera ritningar som tillhör anläggningen. Det är framförallt en säkerhetsfråga att ritningen är korrekt och relevant samt att den finns tillgänglig i olika arbetsprocesser. För att kunna läsa in och söka ritningar i LKABs dokumenthanteringssystem måste dessa förses med korrekt text i dokumenthuvudet. Denna anvisning anger exakt vilken text som skall anges på rad 1 och 2 respektive rad 4 eller 5 i ritningshuvudet. Anvisningen avser typritningar. LKAB:s krav, tillämpning och tolkning LKAB strävar efter att följa internationella standarder då så är möjligt och i våra tekniska anvisningar, LKT, preciseras företagets specifika krav och tolkning av standarderna. I anvisningen kommer även företagets erfarenheter till uttryck samt ger information om LKAB:s val av alternativa lösningar i standarder. LKAB kan även ställa krav som är högre än de som ställs i standarder. Genom att följa denna anvisning uppfylls LKAB:s krav Generellt gäller att objekt som används på flera ställen i anläggningarna skall typregistreras

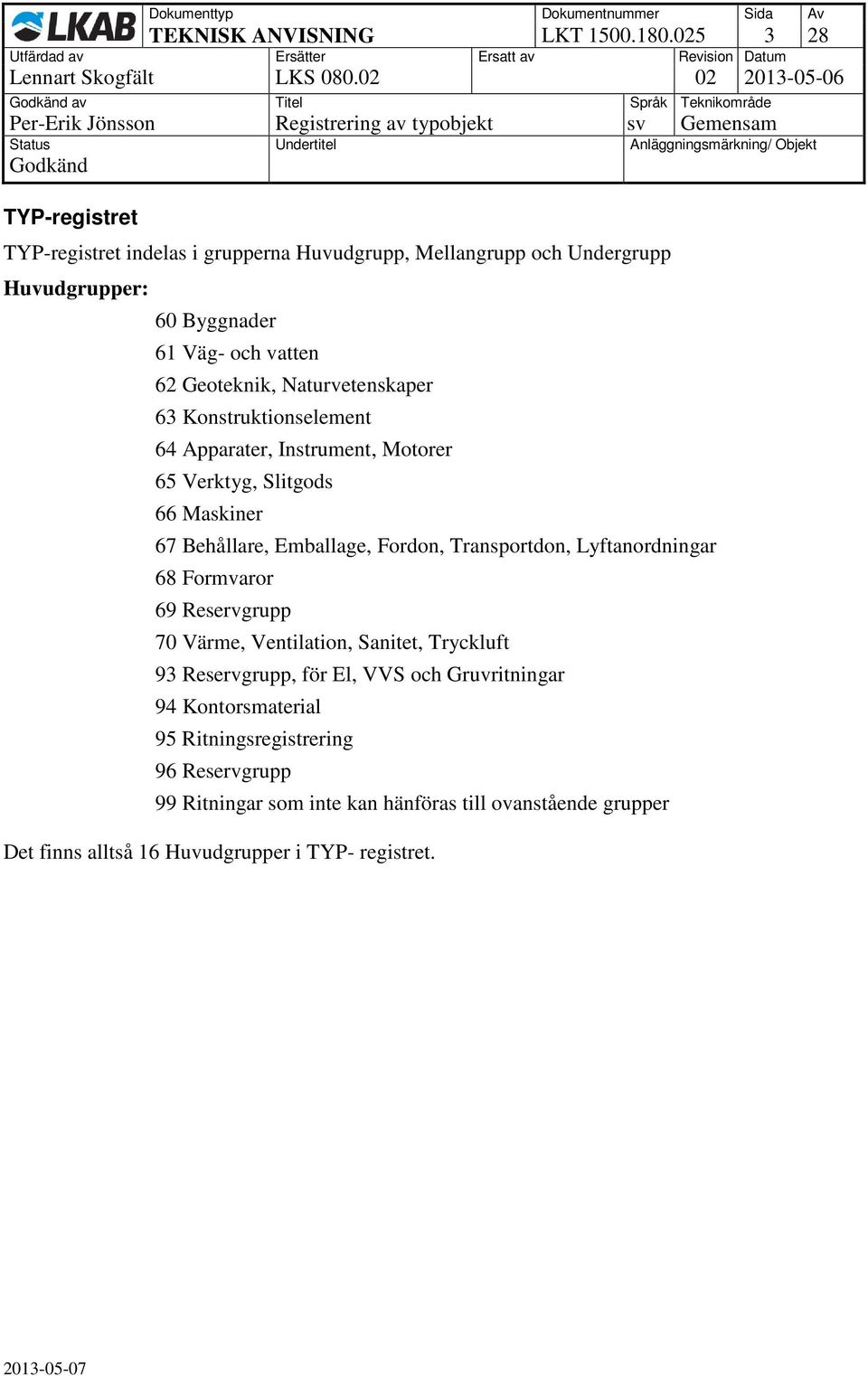

3 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde TYP-registret TYP-registret indelas i grupperna Huvudgrupp, Mellangrupp och Undergrupp Huvudgrupper: 60 Byggnader 61 Väg- och vatten 62 Geoteknik, Naturvetenskaper 63 Konstruktionselement 64 Apparater, Instrument, Motorer 65 Verktyg, Slitgods 66 Maskiner 67 Behållare, Emballage, Fordon, Transportdon, Lyftanordningar 68 Formvaror 69 Reservgrupp 70 Värme, Ventilation, Sanitet, Tryckluft 93 Reservgrupp, för El, VVS och Gruvritningar 94 Kontorsmaterial 95 Ritningsregistrering 96 Reservgrupp 99 Ritningar som inte kan hänföras till ovanstående grupper Det finns alltså 16 Huvudgrupper i TYP- registret

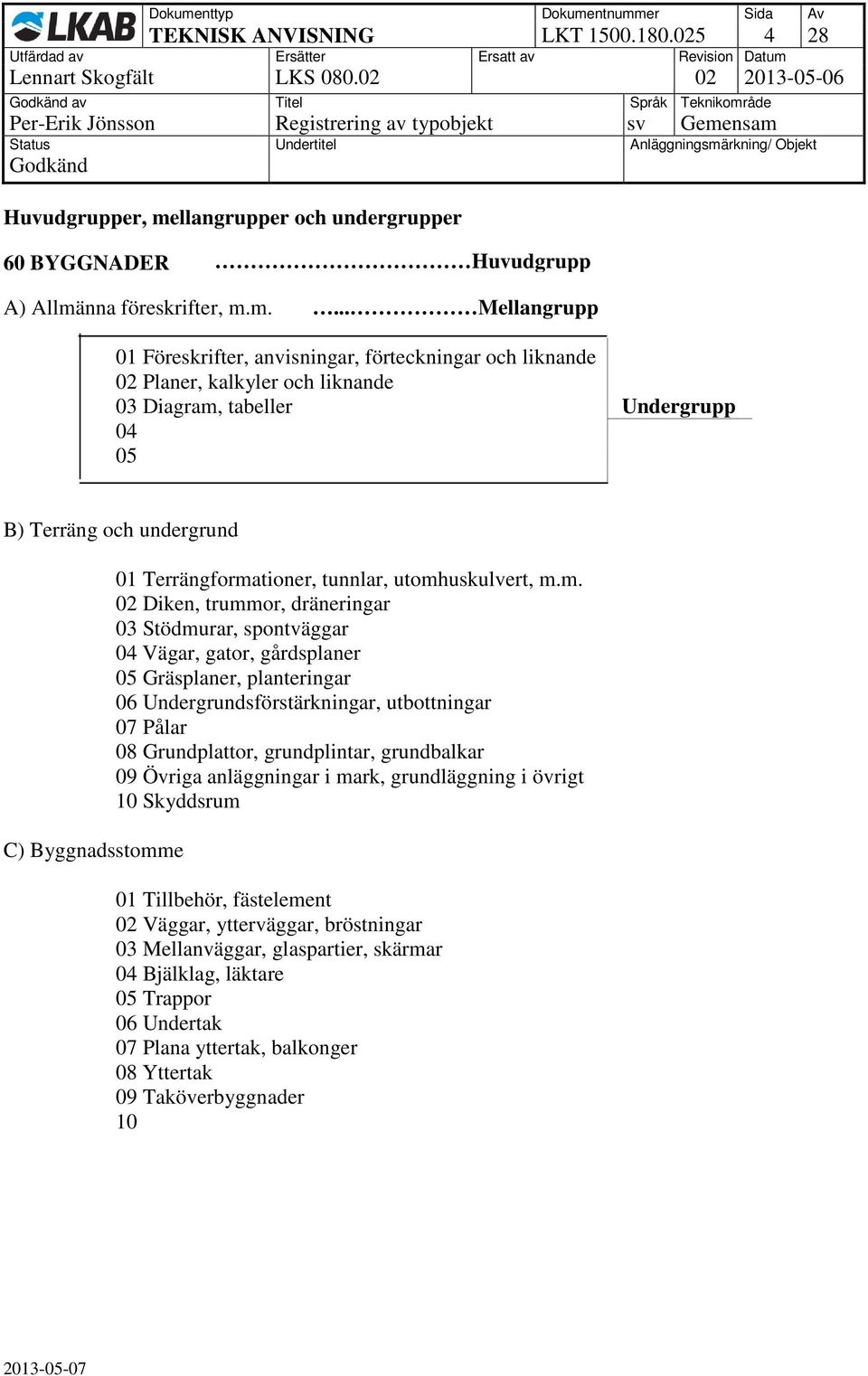

4 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde Huvudgrupper, mellangrupper och undergrupper 60 BYGGNADER Huvudgrupp A) Allmänna föreskrifter, m.m.... Mellangrupp 01 Föreskrifter, anvisningar, förteckningar och liknande 02 Planer, kalkyler och liknande 03 Diagram, tabeller Undergrupp 04 B) Terräng och undergrund C) Byggnadsstomme 01 Terrängformationer, tunnlar, utomhuskulvert, m.m. 02 Diken, trummor, dräneringar 03 Stödmurar, spontväggar 04 Vägar, gator, gårdsplaner Gräsplaner, planteringar Undergrundsförstärkningar, utbottningar Pålar Grundplattor, grundplintar, grundbalkar Övriga anläggningar i mark, grundläggning i övrigt 10 Skyddsrum 01 Tillbehör, fästelement 02 Väggar, ytterväggar, bröstningar 03 Mellanväggar, glaspartier, skärmar 04 Bjälklag, läktare Trappor Undertak Plana yttertak, balkonger Yttertak Taköverbyggnader

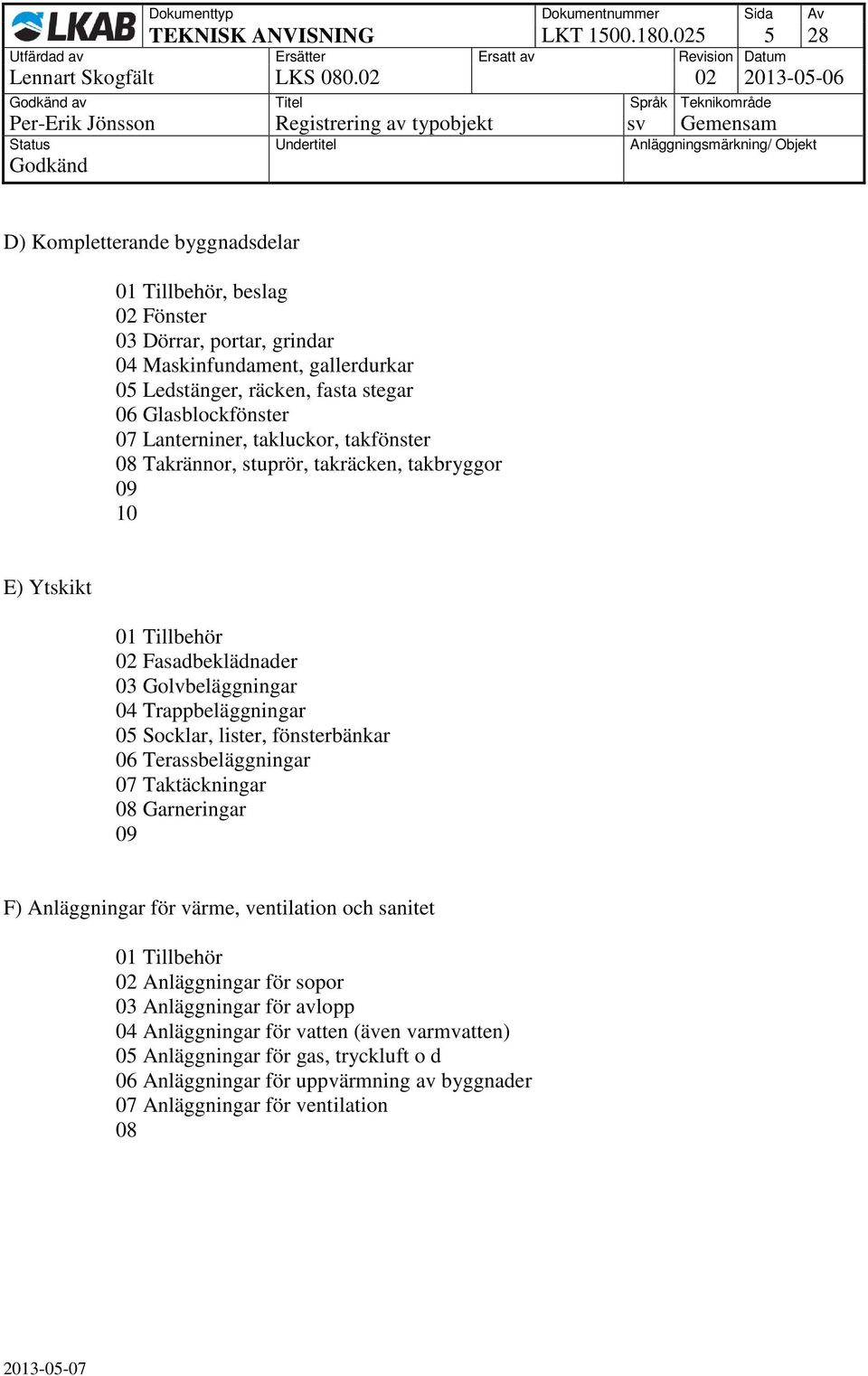

5 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde D) Kompletterande byggnadsdelar 01 Tillbehör, beslag 02 Fönster 03 Dörrar, portar, grindar 04 Maskinfundament, gallerdurkar Ledstänger, räcken, fasta stegar Glasblockfönster Lanterniner, takluckor, takfönster Takrännor, stuprör, takräcken, takbryggor 10 E) Ytskikt 01 Tillbehör 02 Fasadbeklädnader 03 Golvbeläggningar 04 Trappbeläggningar Socklar, lister, fönsterbänkar Terassbeläggningar Taktäckningar Garneringar F) Anläggningar för värme, ventilation och sanitet 01 Tillbehör 02 Anläggningar för sopor 03 Anläggningar för avlopp 04 Anläggningar för vatten (även varmvatten) Anläggningar för gas, tryckluft o d Anläggningar för uppvärmning av byggnader Anläggningar för ventilation

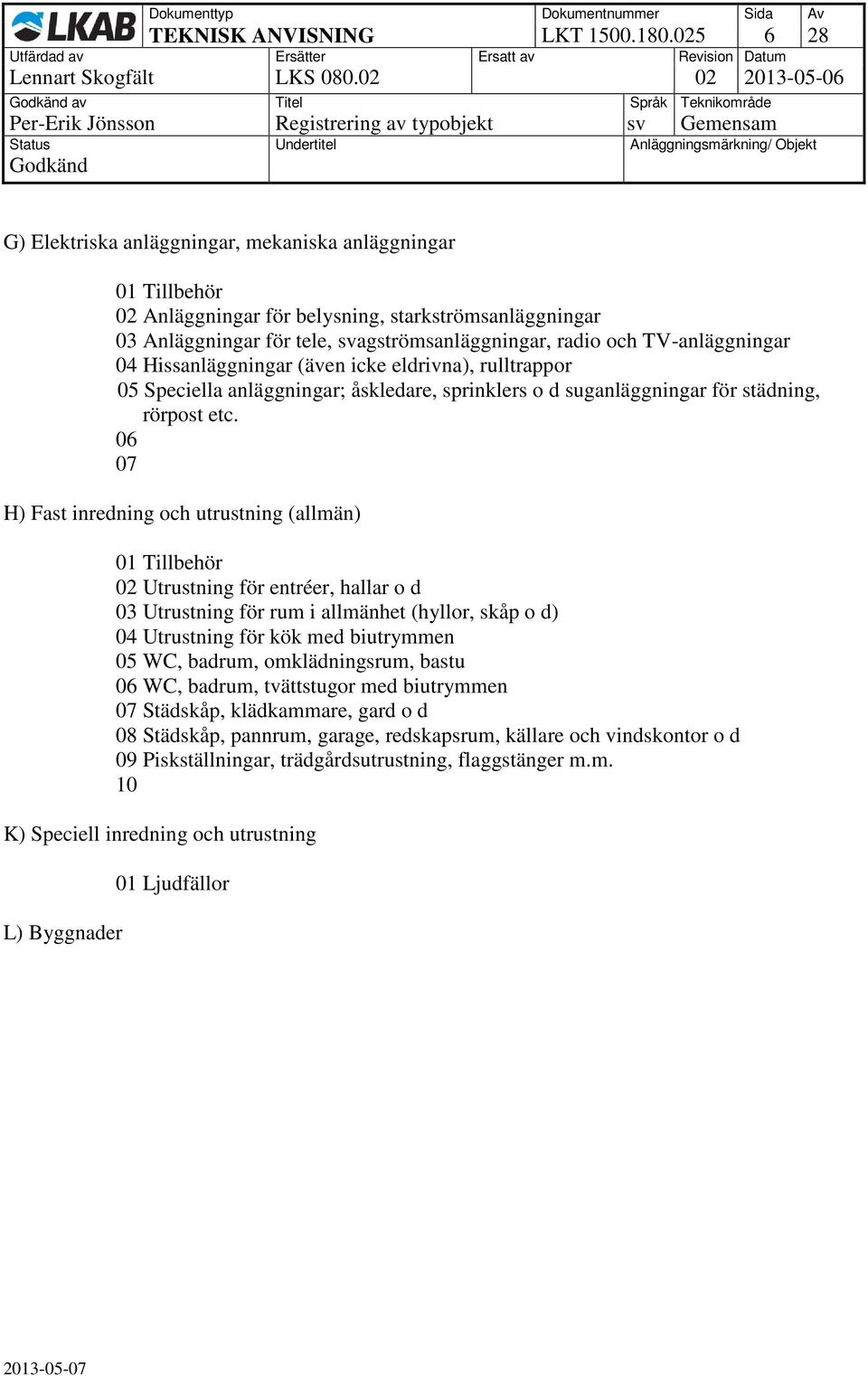

6 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde G) Elektriska anläggningar, mekaniska anläggningar 01 Tillbehör 02 Anläggningar för belysning, starkströmsanläggningar 03 Anläggningar för tele, svagströmsanläggningar, radio och TV-anläggningar 04 Hissanläggningar (även icke eldrivna), rulltrappor Speciella anläggningar; åskledare, sprinklers o d suganläggningar för städning, rörpost etc. H) Fast inredning och utrustning (allmän) 01 Tillbehör 02 Utrustning för entréer, hallar o d 03 Utrustning för rum i allmänhet (hyllor, skåp o d) 04 Utrustning för kök med biutrymmen WC, badrum, omklädningsrum, bastu WC, badrum, tvättstugor med biutrymmen Städskåp, klädkammare, gard o d Städskåp, pannrum, garage, redskapsrum, källare och vindskontor o d Piskställningar, trädgårdsutrustning, flaggstänger m.m. 10 K) Speciell inredning och utrustning L) Byggnader 01 Ljudfällor

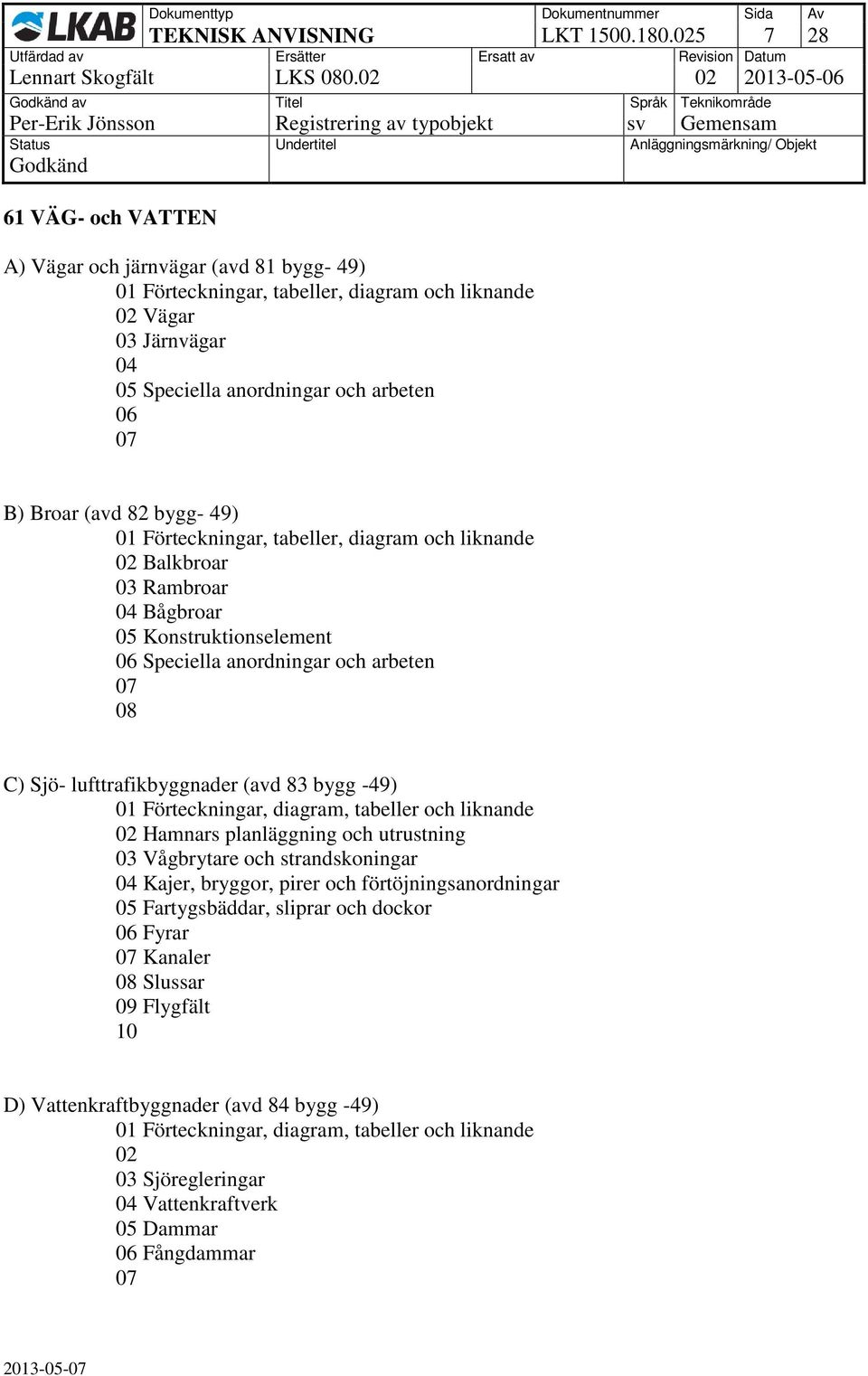

7 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 61 VÄG- och VATTEN A) Vägar och järnvägar (avd 81 bygg- 49) 01 Förteckningar, tabeller, diagram och liknande 02 Vägar 03 Järnvägar 04 Speciella anordningar och arbeten B) Broar (avd 82 bygg- 49) 01 Förteckningar, tabeller, diagram och liknande 02 Balkbroar 03 Rambroar 04 Bågbroar Konstruktionselement Speciella anordningar och arbeten C) Sjö- lufttrafikbyggnader (avd 83 bygg -49) 01 Förteckningar, diagram, tabeller och liknande 02 Hamnars planläggning och utrustning 03 Vågbrytare och strandskoningar 04 Kajer, bryggor, pirer och förtöjningsanordningar Fartygsbäddar, sliprar och dockor Fyrar Kanaler Slussar Flygfält 10 D) Vattenkraftbyggnader (avd 84 bygg -49) 01 Förteckningar, diagram, tabeller och liknande Sjöregleringar 04 Vattenkraftverk Dammar Fångdammar

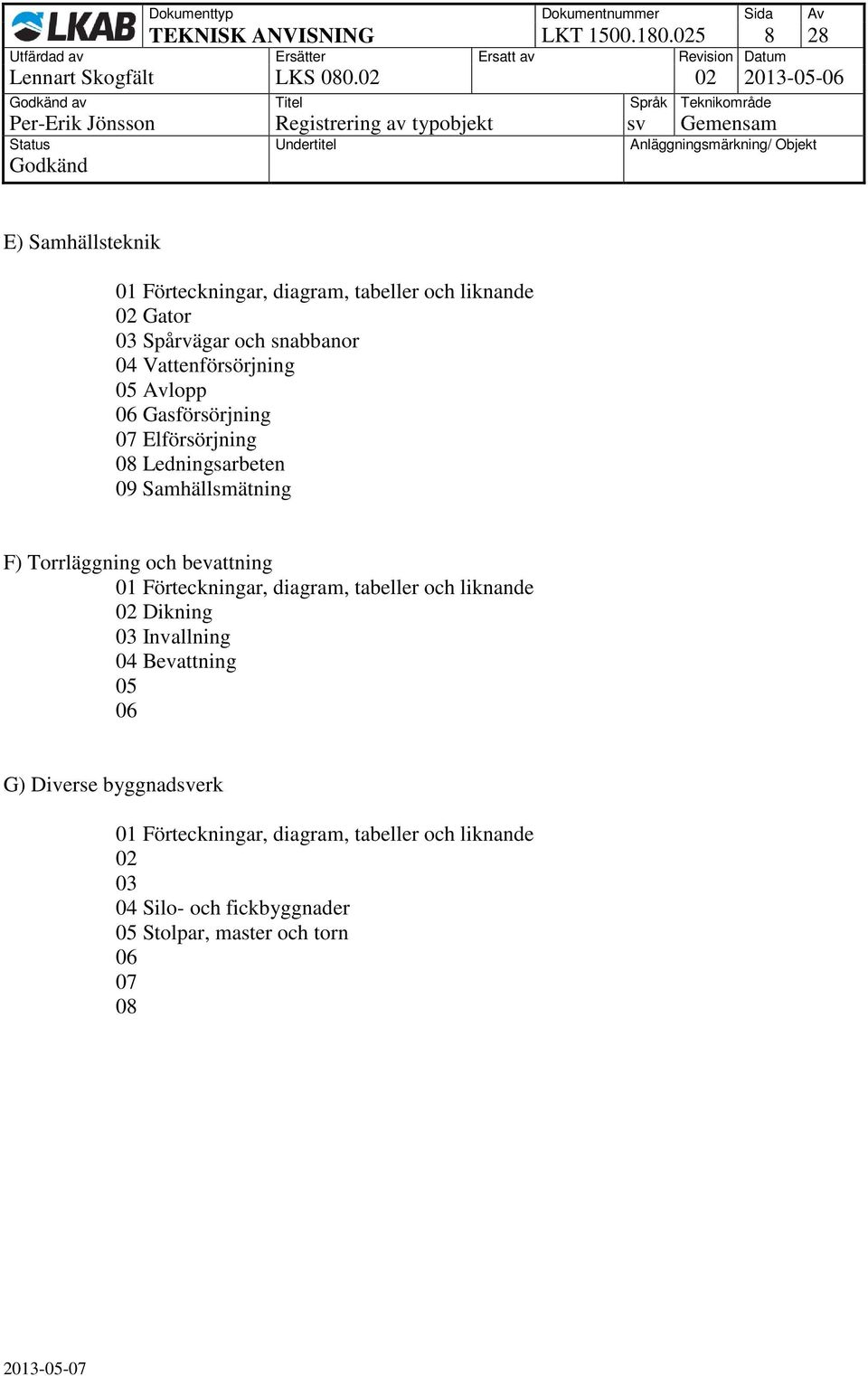

8 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde E) Samhällsteknik 01 Förteckningar, diagram, tabeller och liknande 02 Gator 03 Spårvägar och snabbanor 04 Vattenförsörjning Avlopp Gasförsörjning Elförsörjning Ledningsarbeten Samhällsmätning F) Torrläggning och bevattning 01 Förteckningar, diagram, tabeller och liknande 02 Dikning 03 Invallning 04 Bevattning G) Diverse byggnadsverk 01 Förteckningar, diagram, tabeller och liknande Silo- och fickbyggnader Stolpar, master och torn

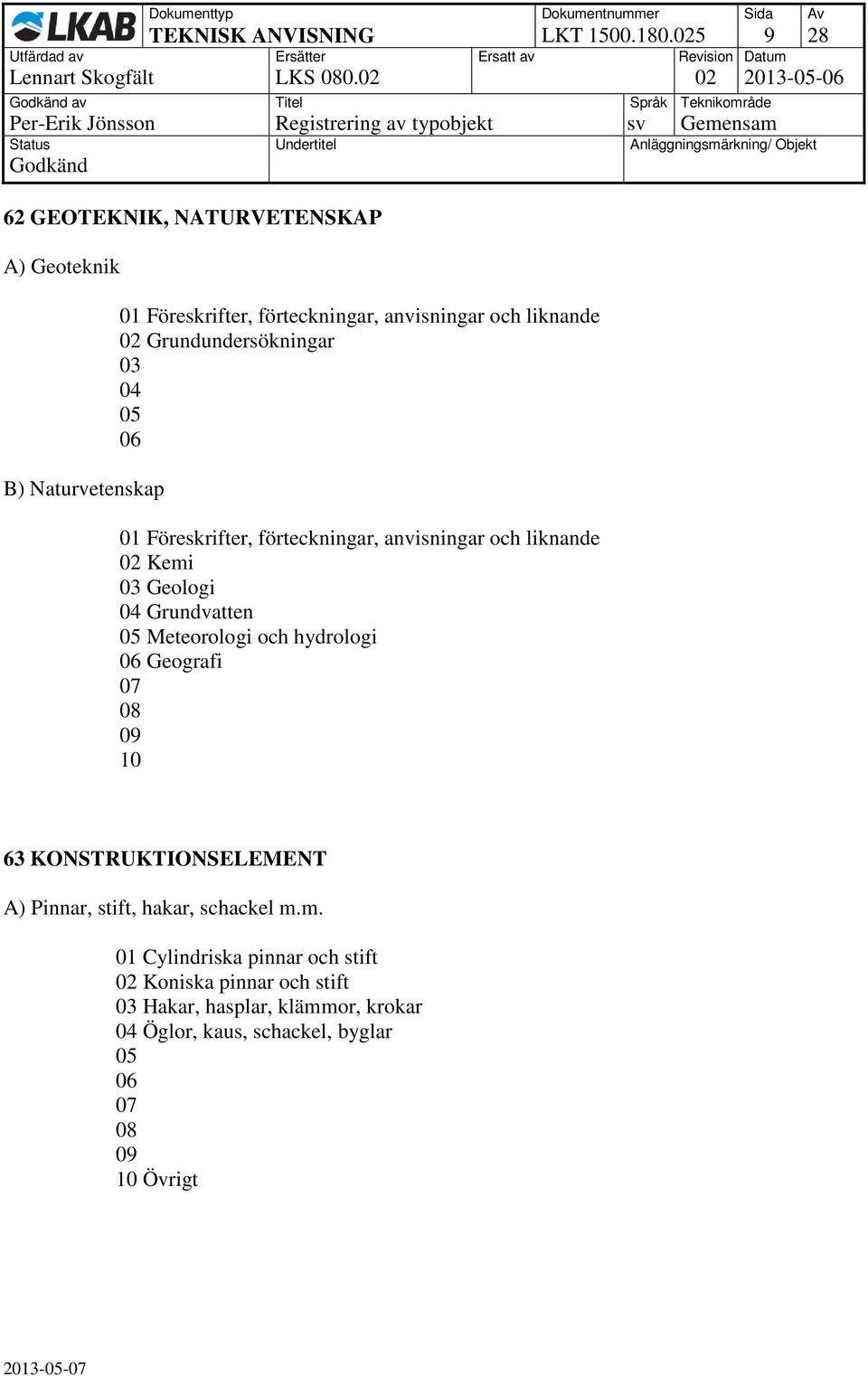

9 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 62 GEOTEKNIK, NATURVETENSKAP A) Geoteknik B) Naturvetenskap 01 Föreskrifter, förteckningar, anvisningar och liknande 02 Grundundersökningar Föreskrifter, förteckningar, anvisningar och liknande 02 Kemi 03 Geologi 04 Grundvatten Meteorologi och hydrologi Geografi KONSTRUKTIONSELEMENT A) Pinnar, stift, hakar, schackel m.m. 01 Cylindriska pinnar och stift 02 Koniska pinnar och stift 03 Hakar, hasplar, klämmor, krokar 04 Öglor, kaus, schackel, byglar

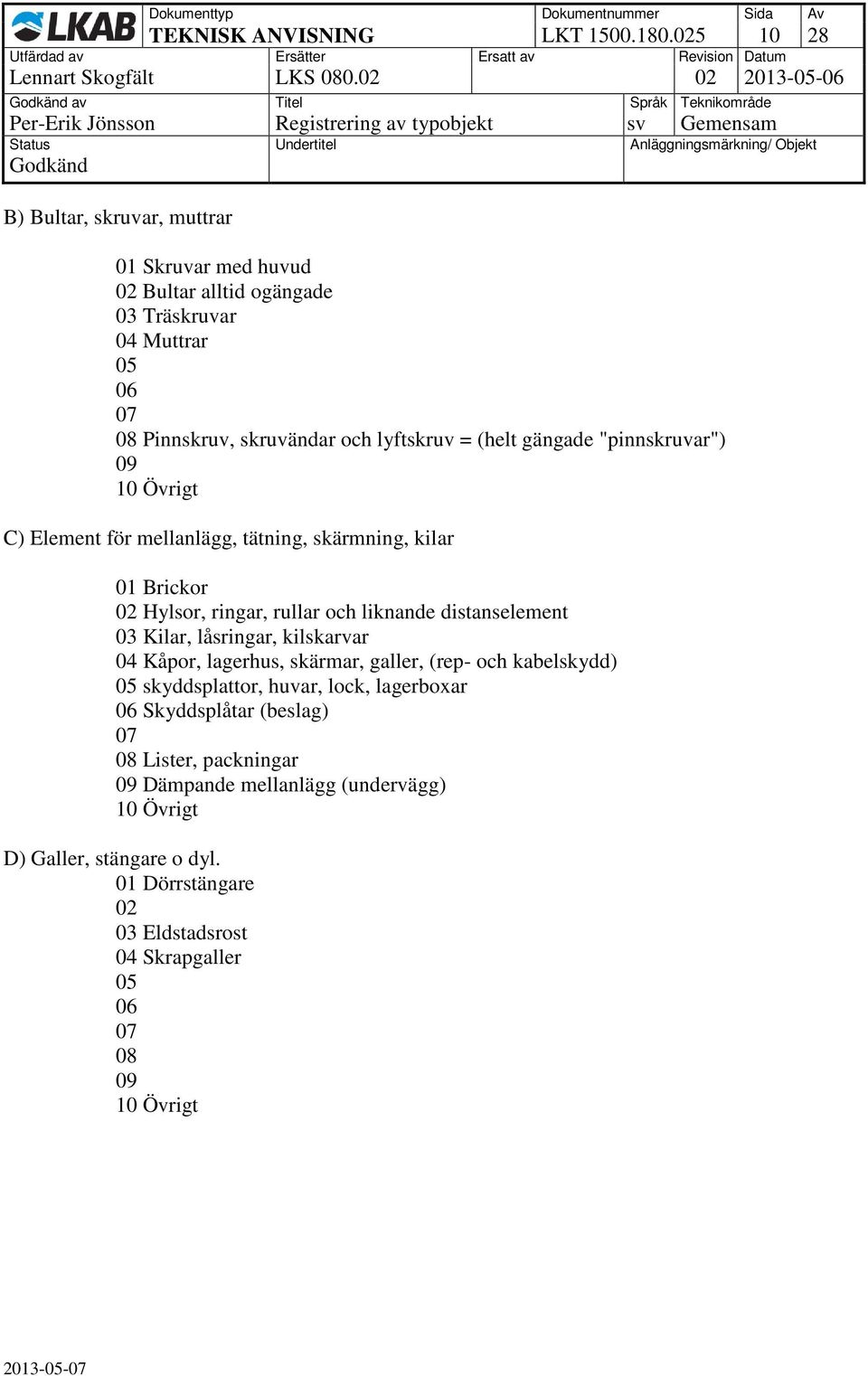

10 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde B) Bultar, skruvar, muttrar 01 Skruvar med huvud 02 Bultar alltid ogängade 03 Träskruvar 04 Muttrar Pinnskruv, skruvändar och lyftskruv = (helt gängade "pinnskruvar") C) Element för mellanlägg, tätning, skärmning, kilar 01 Brickor 02 Hylsor, ringar, rullar och liknande distanselement 03 Kilar, låsringar, kilskarvar 04 Kåpor, lagerhus, skärmar, galler, (rep- och kabelskydd) skyddsplattor, huvar, lock, lagerboxar Skyddsplåtar (beslag) Lister, packningar Dämpande mellanlägg (undervägg) D) Galler, stängare o dyl. 01 Dörrstängare Eldstadsrost 04 Skrapgaller

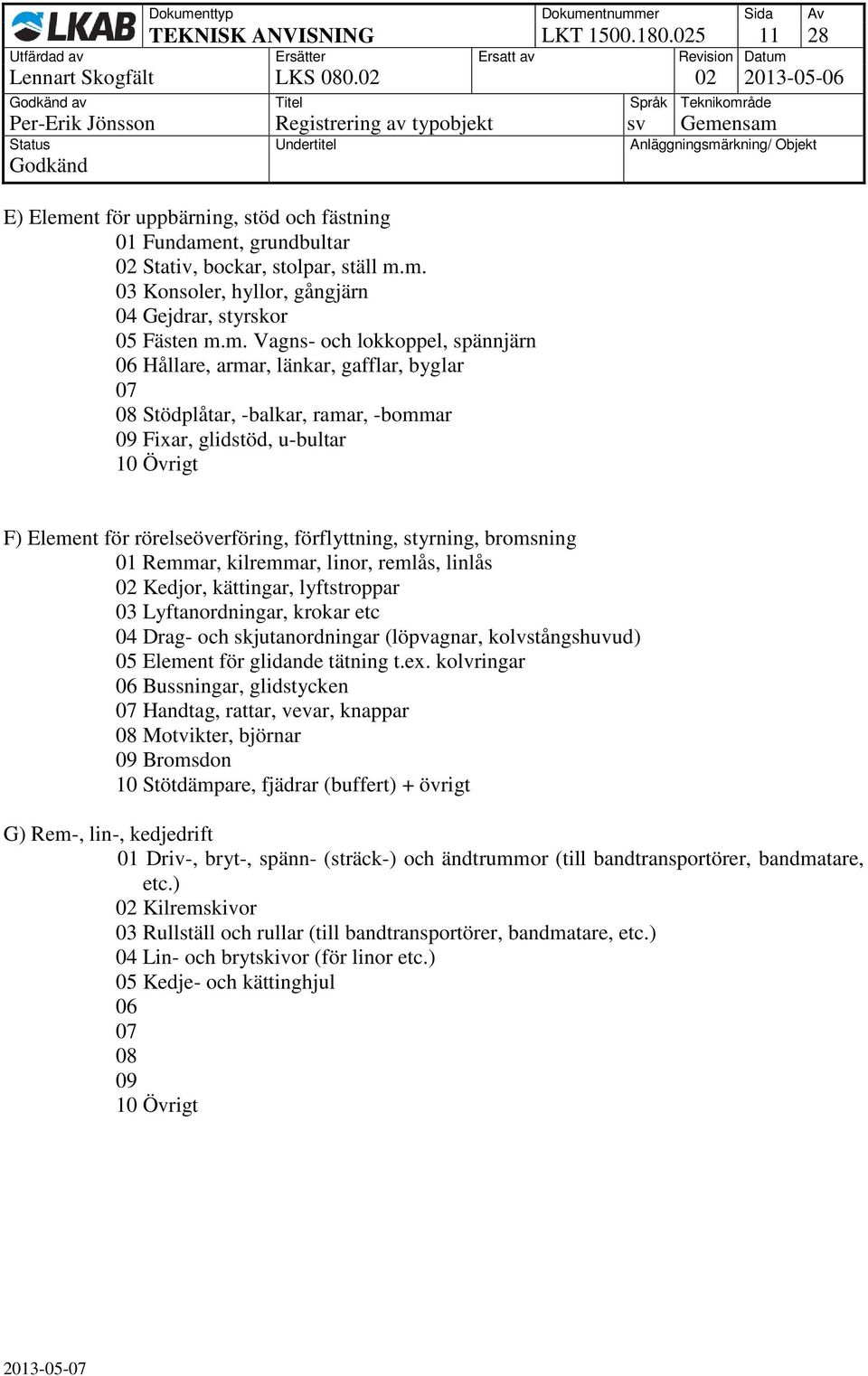

11 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde E) Element för uppbärning, stöd och fästning 01 Fundament, grundbultar 02 Stativ, bockar, stolpar, ställ m.m. 03 Konsoler, hyllor, gångjärn 04 Gejdrar, styrskor Fästen m.m. Vagns- och lokkoppel, spännjärn Hållare, armar, länkar, gafflar, byglar Stödplåtar, -balkar, ramar, -bommar Fixar, glidstöd, u-bultar F) Element för rörelseöverföring, förflyttning, styrning, bromsning 01 Remmar, kilremmar, linor, remlås, linlås 02 Kedjor, kättingar, lyftstroppar 03 Lyftanordningar, krokar etc 04 Drag- och skjutanordningar (löpvagnar, kolvstångshuvud) Element för glidande tätning t.ex. kolvringar Bussningar, glidstycken Handtag, rattar, vevar, knappar Motvikter, björnar Bromsdon 10 Stötdämpare, fjädrar (buffert) + övrigt G) Rem-, lin-, kedjedrift 01 Driv-, bryt-, spänn- (sträck-) och ändtrummor (till bandtransportörer, bandmatare, etc.) 02 Kilremskivor 03 Rullställ och rullar (till bandtransportörer, bandmatare, etc.) 04 Lin- och brytskivor (för linor etc.) Kedje- och kättinghjul

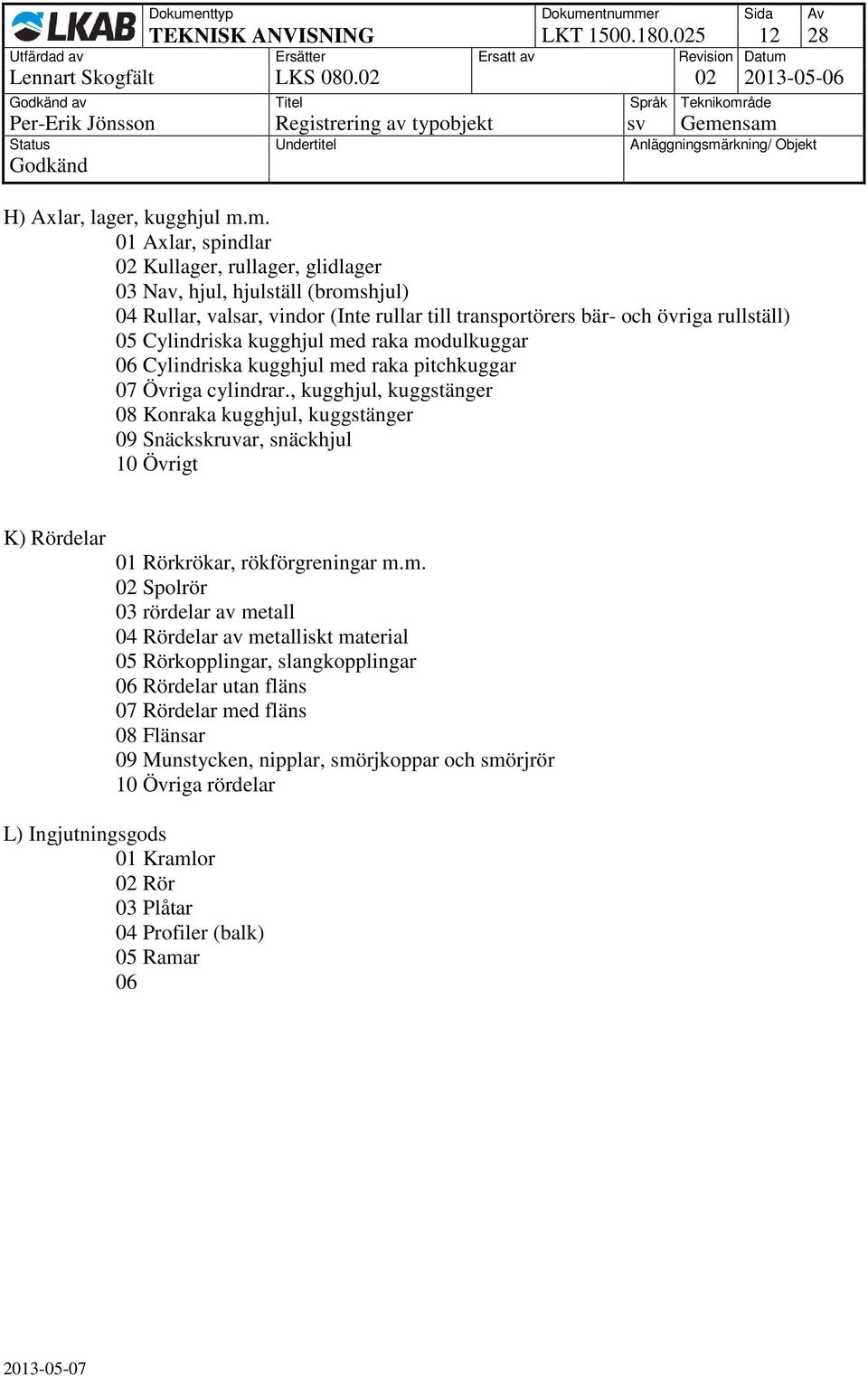

12 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde H) Axlar, lager, kugghjul m.m. 01 Axlar, spindlar 02 Kullager, rullager, glidlager 03 Nav, hjul, hjulställ (bromshjul) 04 Rullar, valsar, vindor (Inte rullar till transportörers bär- och övriga rullställ) Cylindriska kugghjul med raka modulkuggar Cylindriska kugghjul med raka pitchkuggar Övriga cylindrar., kugghjul, kuggstänger Konraka kugghjul, kuggstänger Snäckskruvar, snäckhjul K) Rördelar 01 Rörkrökar, rökförgreningar m.m. 02 Spolrör 03 rördelar av metall 04 Rördelar av metalliskt material Rörkopplingar, slangkopplingar Rördelar utan fläns Rördelar med fläns Flänsar Munstycken, nipplar, smörjkoppar och smörjrör 10 Övriga rördelar L) Ingjutningsgods 01 Kramlor 02 Rör 03 Plåtar 04 Profiler (balk) Ramar

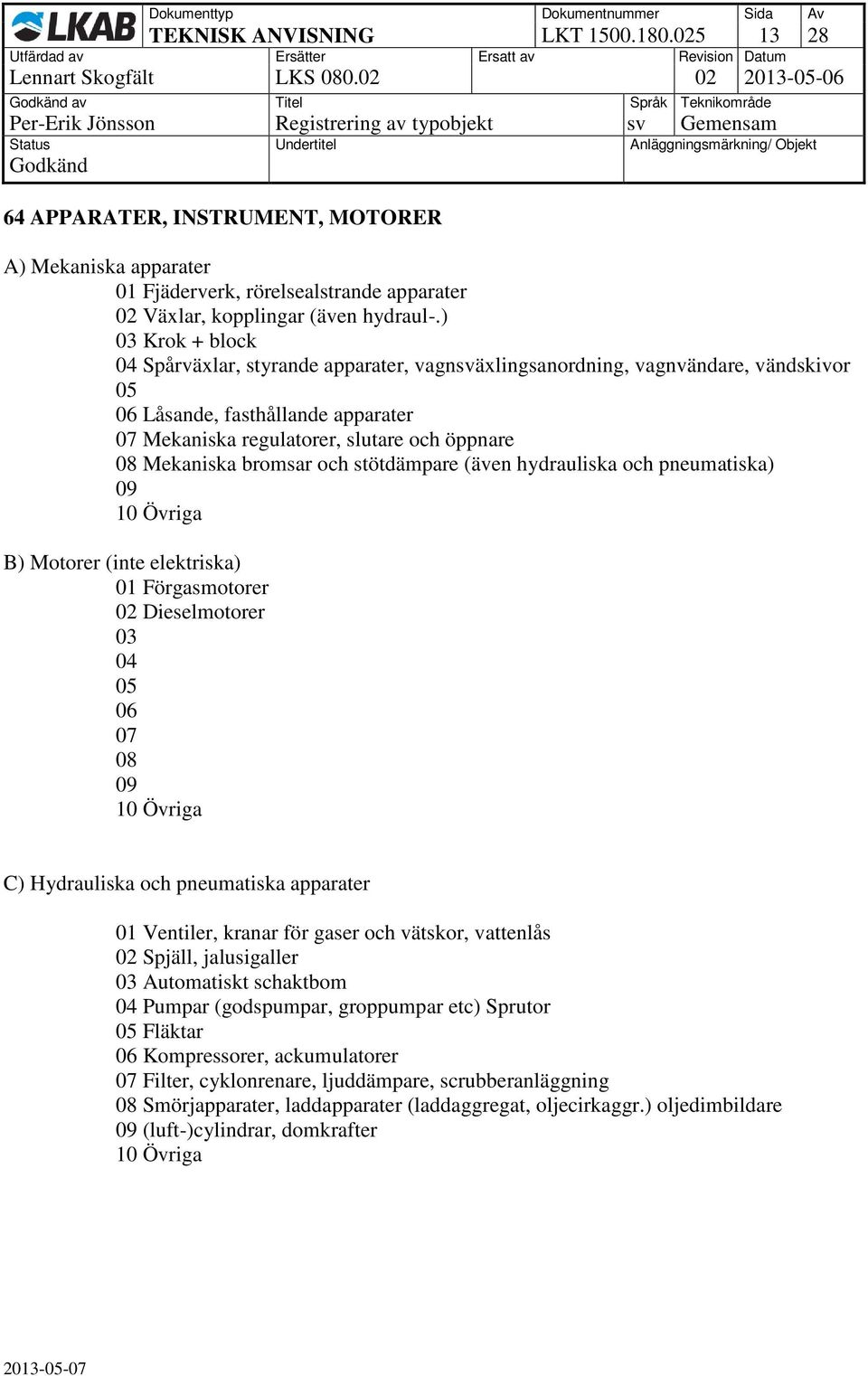

13 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 64 APPARATER, INSTRUMENT, MOTORER A) Mekaniska apparater 01 Fjäderverk, rörelsealstrande apparater 02 Växlar, kopplingar (även hydraul-.) 03 Krok + block 04 Spårväxlar, styrande apparater, vagnsväxlingsanordning, vagnvändare, vändskivor Låsande, fasthållande apparater Mekaniska regulatorer, slutare och öppnare Mekaniska bromsar och stötdämpare (även hydrauliska och pneumatiska) 10 Övriga B) Motorer (inte elektriska) 01 Förgasmotorer 02 Dieselmotorer Övriga C) Hydrauliska och pneumatiska apparater 01 Ventiler, kranar för gaser och vätskor, vattenlås 02 Spjäll, jalusigaller 03 Automatiskt schaktbom 04 Pumpar (godspumpar, groppumpar etc) Sprutor Fläktar Kompressorer, ackumulatorer Filter, cyklonrenare, ljuddämpare, scrubberanläggning Smörjapparater, laddapparater (laddaggregat, oljecirkaggr.) oljedimbildare (luft-)cylindrar, domkrafter 10 Övriga

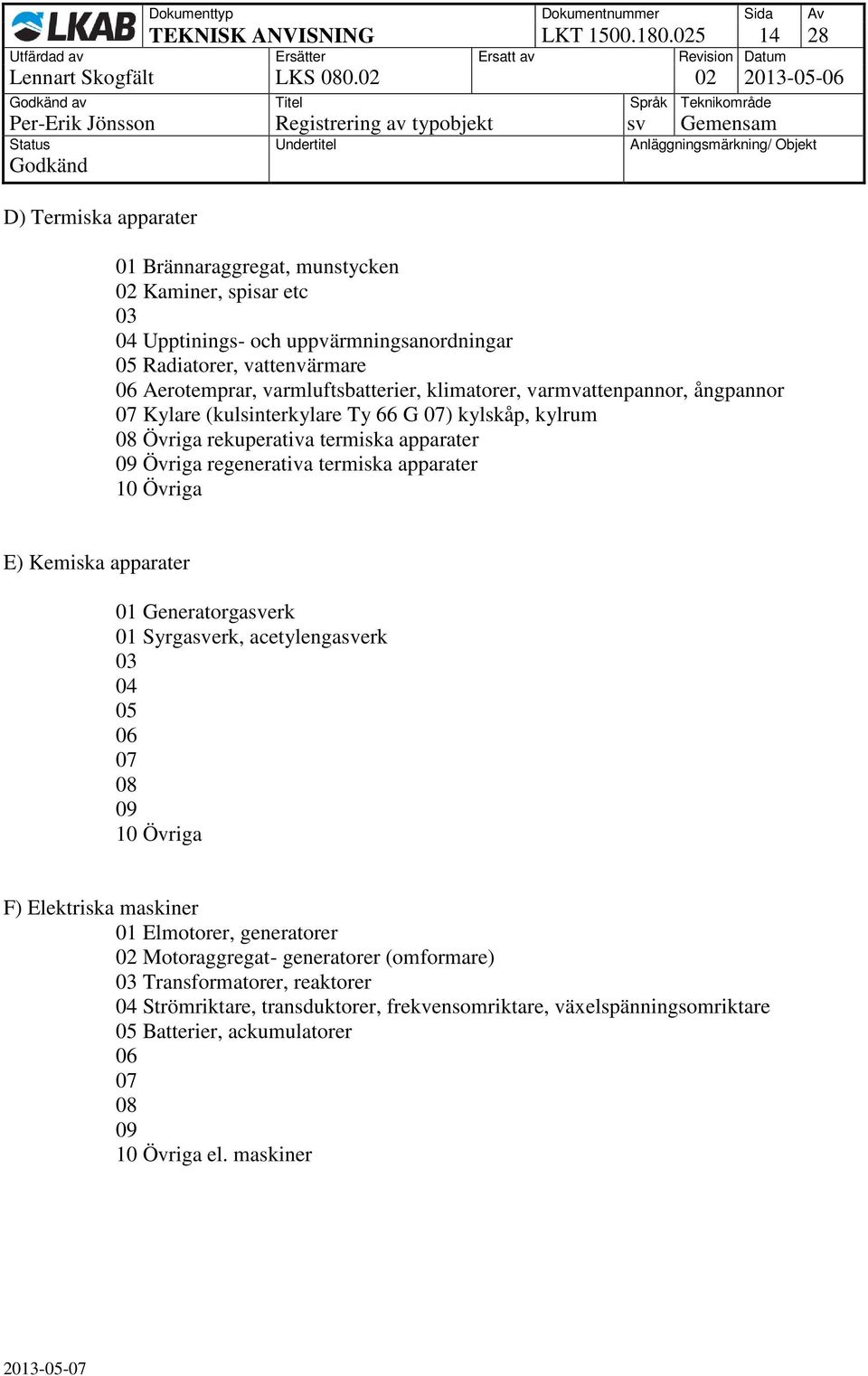

14 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde D) Termiska apparater 01 Brännaraggregat, munstycken 02 Kaminer, spisar etc Upptinings- och uppvärmningsanordningar Radiatorer, vattenvärmare Aerotemprar, varmluftsbatterier, klimatorer, varmvattenpannor, ångpannor Kylare (kulsinterkylare Ty 66 G ) kylskåp, kylrum Övriga rekuperativa termiska apparater Övriga regenerativa termiska apparater 10 Övriga E) Kemiska apparater 01 Generatorgasverk 01 Syrgasverk, acetylengasverk Övriga F) Elektriska maskiner 01 Elmotorer, generatorer 02 Motoraggregat- generatorer (omformare) 03 Transformatorer, reaktorer 04 Strömriktare, transduktorer, frekvensomriktare, växelspänningsomriktare Batterier, ackumulatorer 10 Övriga el. maskiner

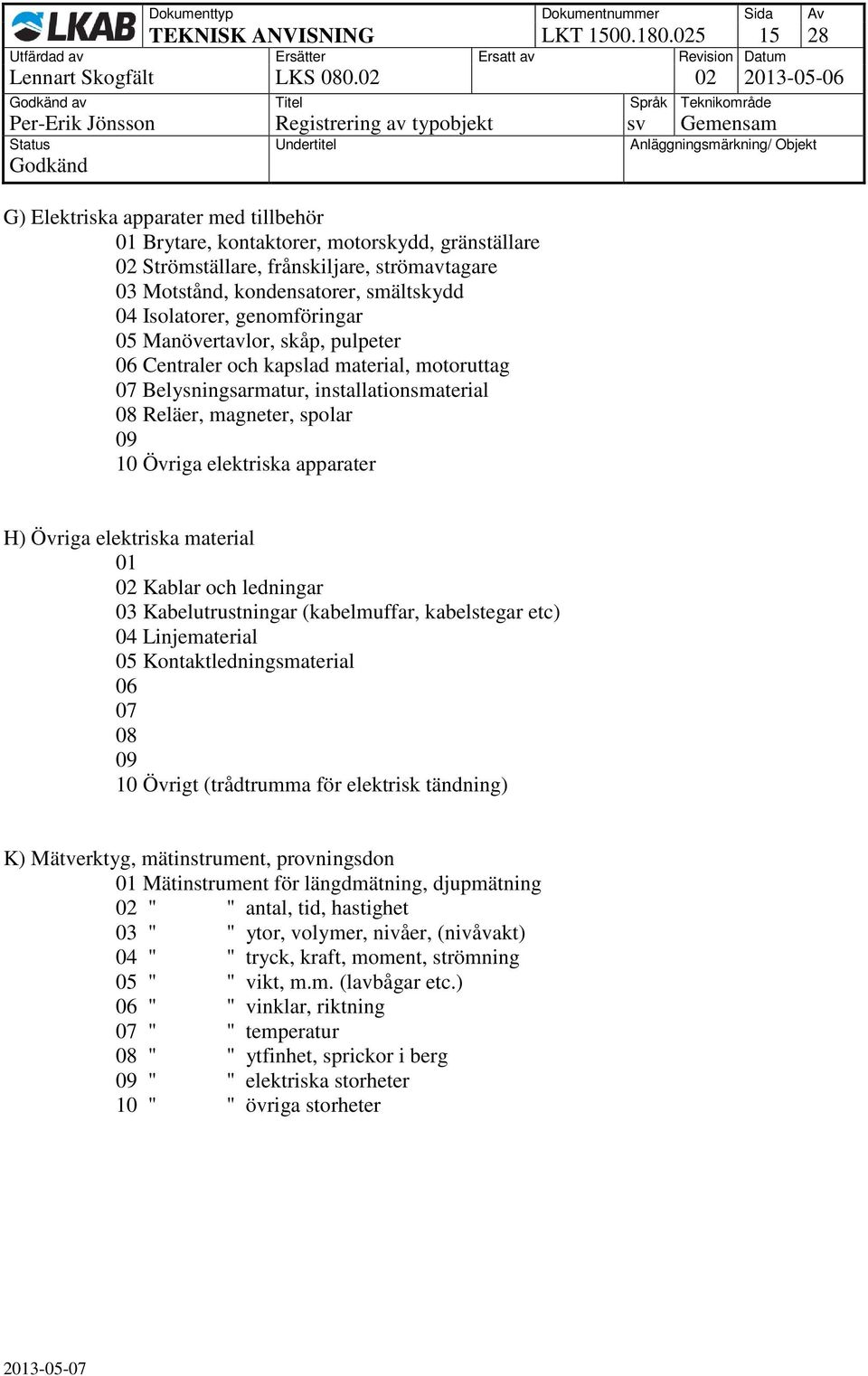

15 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde G) Elektriska apparater med tillbehör 01 Brytare, kontaktorer, motorskydd, gränställare 02 Strömställare, frånskiljare, strömavtagare 03 Motstånd, kondensatorer, smältskydd 04 Isolatorer, genomföringar Manövertavlor, skåp, pulpeter Centraler och kapslad material, motoruttag Belysningsarmatur, installationsmaterial Reläer, magneter, spolar 10 Övriga elektriska apparater H) Övriga elektriska material Kablar och ledningar 03 Kabelutrustningar (kabelmuffar, kabelstegar etc) 04 Linjematerial Kontaktledningsmaterial (trådtrumma för elektrisk tändning) K) Mätverktyg, mätinstrument, provningsdon 01 Mätinstrument för längdmätning, djupmätning 02 " " antal, tid, hastighet 03 " " ytor, volymer, nivåer, (nivåvakt) 04 " " tryck, kraft, moment, strömning " " vikt, m.m. (lavbågar etc.) " " vinklar, riktning " " temperatur " " ytfinhet, sprickor i berg " " elektriska storheter 10 " " övriga storheter

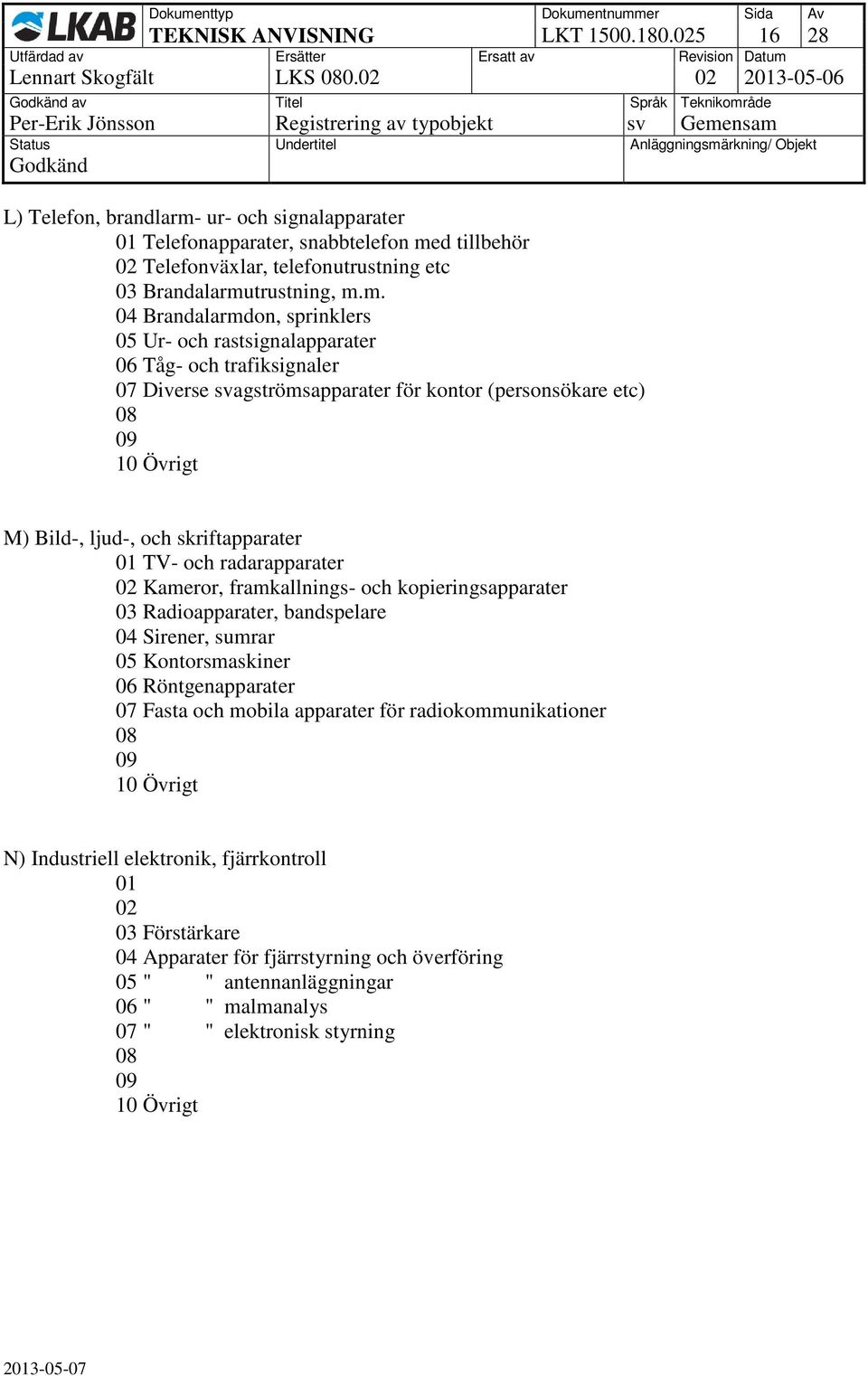

16 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde L) Telefon, brandlarm- ur- och signalapparater 01 Telefonapparater, snabbtelefon med tillbehör 02 Telefonväxlar, telefonutrustning etc 03 Brandalarmutrustning, m.m. 04 Brandalarmdon, sprinklers Ur- och rastsignalapparater Tåg- och trafiksignaler Diverse svagströmsapparater för kontor (personsökare etc) M) Bild-, ljud-, och skriftapparater 01 TV- och radarapparater 02 Kameror, framkallnings- och kopieringsapparater 03 Radioapparater, bandspelare 04 Sirener, sumrar Kontorsmaskiner Röntgenapparater Fasta och mobila apparater för radiokommunikationer N) Industriell elektronik, fjärrkontroll Förstärkare 04 Apparater för fjärrstyrning och överföring " " antennanläggningar " " malmanalys " " elektronisk styrning

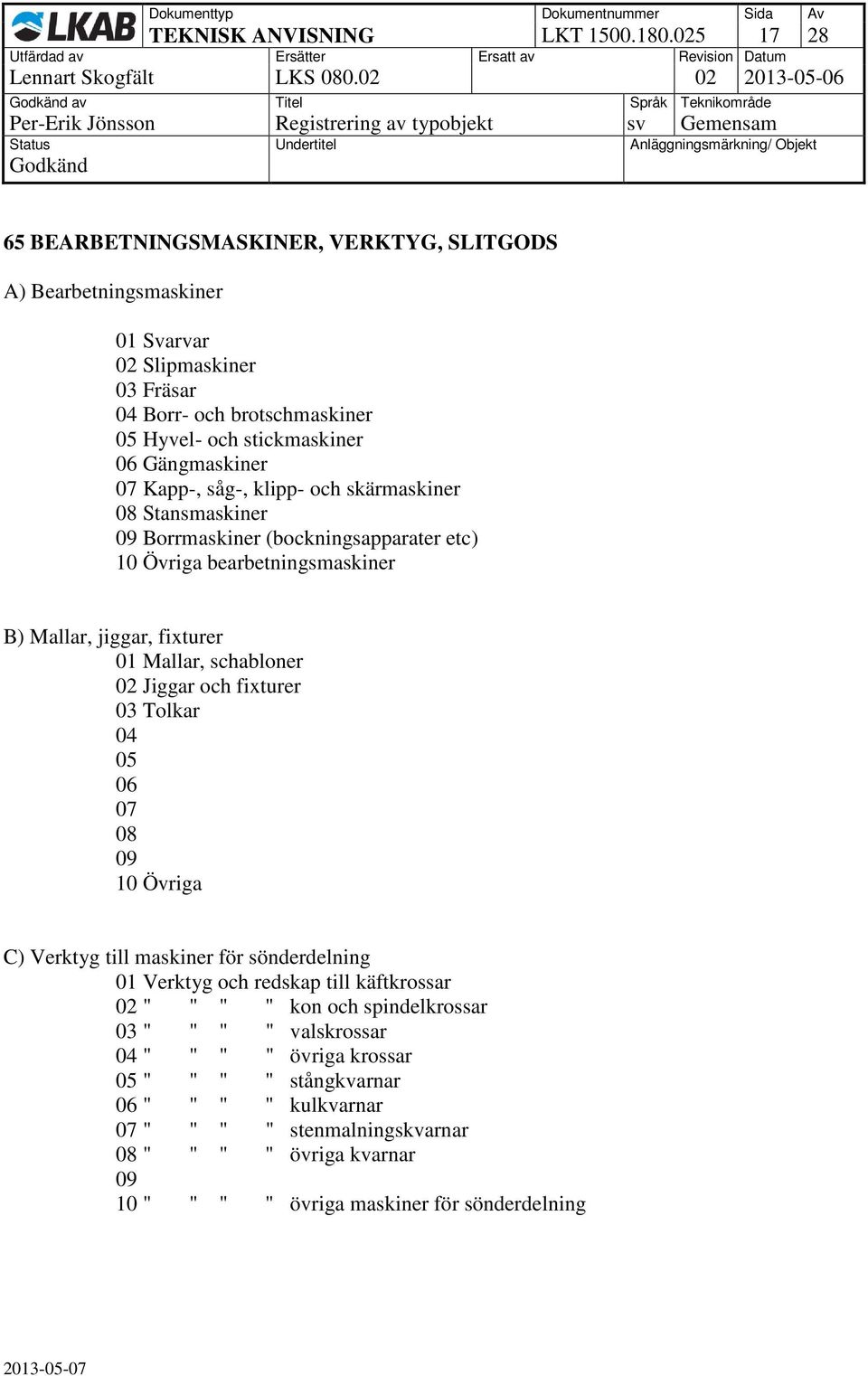

17 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 65 BEARBETNINGSMASKINER, VERKTYG, SLITGODS A) Bearbetningsmaskiner 01 Svarvar 02 Slipmaskiner 03 Fräsar 04 Borr- och brotschmaskiner Hyvel- och stickmaskiner Gängmaskiner Kapp-, såg-, klipp- och skärmaskiner Stansmaskiner Borrmaskiner (bockningsapparater etc) 10 Övriga bearbetningsmaskiner B) Mallar, jiggar, fixturer 01 Mallar, schabloner 02 Jiggar och fixturer 03 Tolkar Övriga C) Verktyg till maskiner för sönderdelning 01 Verktyg och redskap till käftkrossar 02 " " " " kon och spindelkrossar 03 " " " " valskrossar 04 " " " " övriga krossar " " " " stångkvarnar " " " " kulkvarnar " " " " stenmalningskvarnar " " " " övriga kvarnar 10 " " " " övriga maskiner för sönderdelning

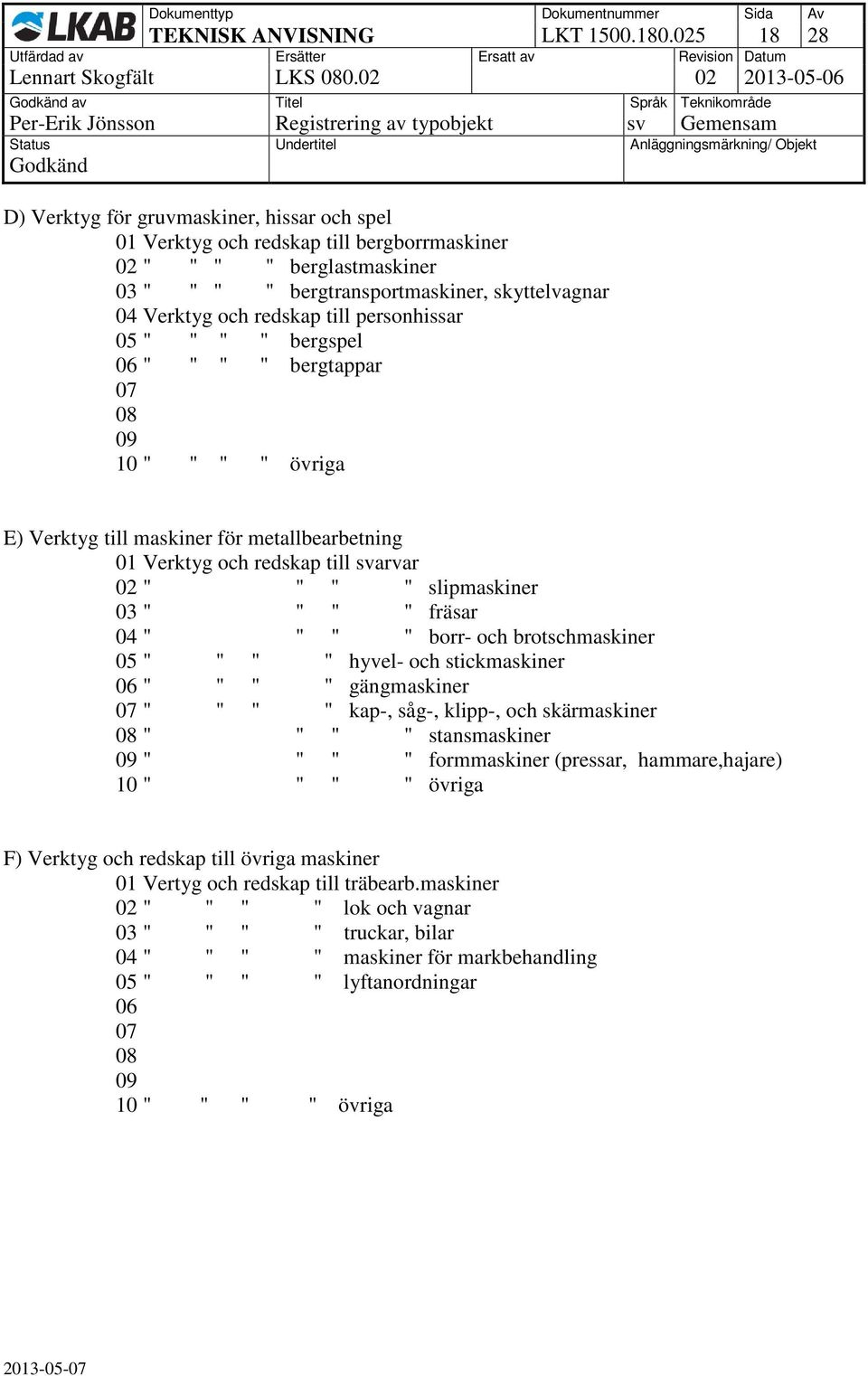

18 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde D) Verktyg för gruvmaskiner, hissar och spel 01 Verktyg och redskap till bergborrmaskiner 02 " " " " berglastmaskiner 03 " " " " bergtransportmaskiner, skyttelvagnar 04 Verktyg och redskap till personhissar " " " " bergspel " " " " bergtappar 10 " " " " övriga E) Verktyg till maskiner för metallbearbetning 01 Verktyg och redskap till svarvar 02 " " " " slipmaskiner 03 " " " " fräsar 04 " " " " borr- och brotschmaskiner " " " " hyvel- och stickmaskiner " " " " gängmaskiner " " " " kap-, såg-, klipp-, och skärmaskiner " " " " stansmaskiner " " " " formmaskiner (pressar, hammare,hajare) 10 " " " " övriga F) Verktyg och redskap till övriga maskiner 01 Vertyg och redskap till träbearb.maskiner 02 " " " " lok och vagnar 03 " " " " truckar, bilar 04 " " " " maskiner för markbehandling " " " " lyftanordningar 10 " " " " övriga

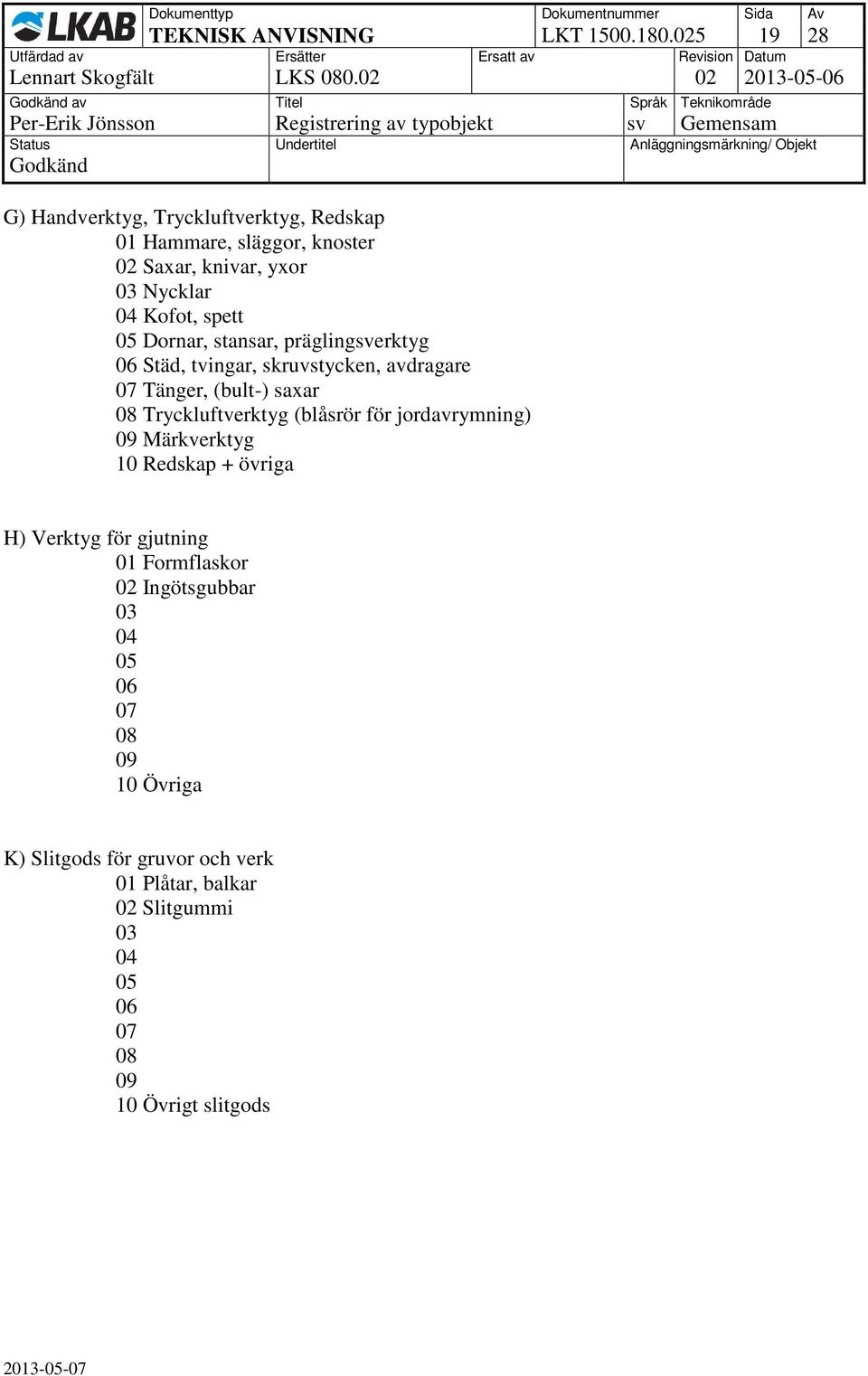

19 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde G) Handverktyg, Tryckluftverktyg, Redskap 01 Hammare, släggor, knoster 02 Saxar, knivar, yxor 03 Nycklar 04 Kofot, spett Dornar, stansar, präglingsverktyg Städ, tvingar, skruvstycken, avdragare Tänger, (bult-) saxar Tryckluftverktyg (blåsrör för jordavrymning) Märkverktyg 10 Redskap + övriga H) Verktyg för gjutning 01 Formflaskor 02 Ingötsgubbar Övriga K) Slitgods för gruvor och verk 01 Plåtar, balkar 02 Slitgummi slitgods

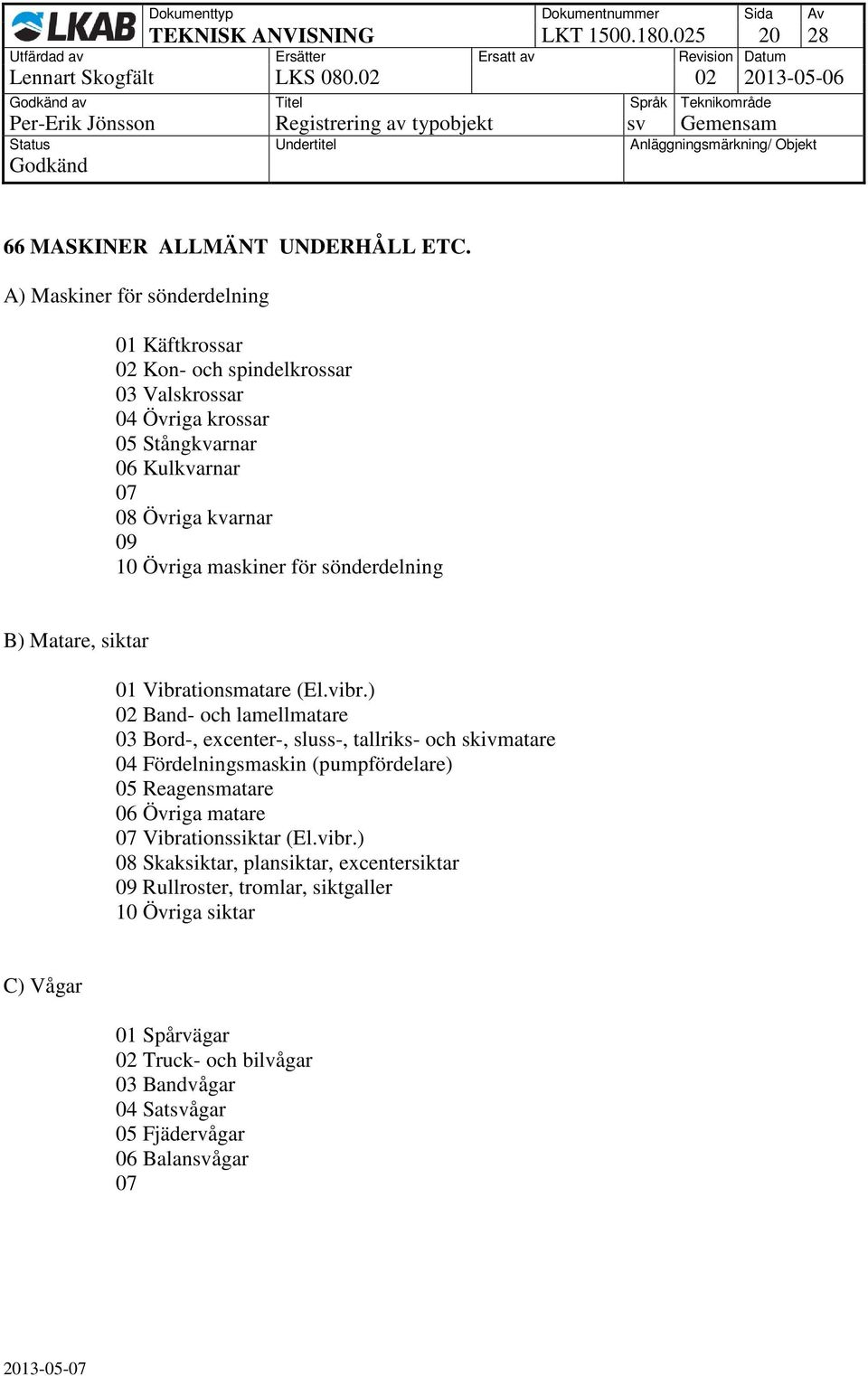

20 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 66 MASKINER ALLMÄNT UNDERHÅLL ETC. A) Maskiner för sönderdelning 01 Käftkrossar 02 Kon- och spindelkrossar 03 Valskrossar 04 Övriga krossar Stångkvarnar Kulkvarnar Övriga kvarnar 10 Övriga maskiner för sönderdelning B) Matare, siktar 01 Vibrationsmatare (El.vibr.) 02 Band- och lamellmatare 03 Bord-, excenter-, sluss-, tallriks- och skivmatare 04 Fördelningsmaskin (pumpfördelare) Reagensmatare Övriga matare Vibrationssiktar (El.vibr.) Skaksiktar, plansiktar, excentersiktar Rullroster, tromlar, siktgaller 10 Övriga siktar C) Vågar 01 Spårvägar 02 Truck- och bilvågar 03 Bandvågar 04 Satsvågar Fjädervågar Balansvågar

21 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde D) Anrikningsmaskiner 01 Torrseparatorer 02 Våtseparatorer (magnet-) 03 Sjunk- och flytapparater 04 Sättmaskiner Spiraler Flotationsapparater 10 Övriga anrikningsmaskiner E) Avvattnare, förtjockare 01 Skakavvattnare 02 Filter (även vakuumaggregat) 03 Klasserare 04 Förtjockare (dorrar) Spetsar, sumpar Centrifuger 10 Övriga F) Maskiner för rensning och blandning mm 01 Renstrummor, rörrensare, skrotsamlare 02 Sand- och oljetvättmaskiner 03 Betongblandare 04 Trumblandare Vibratorer, omrörare Rullningstrummor Saltlösningsberedare Sligblandare 10 Övriga

22 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde G) Torkugnar, kulsintermaskiner, m.m. 01 Härdugnar, kiln (brännvagn) 02 Torkugnar, grate 03 Kulsinterugnar 04 Kulsintermaskiner Torktrummor Sektortrummor Kulsinterkylare (andra kylare se Ty 64 D ) 10 Övriga H) Maskiner för berg- och markbehandling 01 Bergborrmaskiner, borrvagnar och borrstativ 02 Grävmaskiner Utgår Se Ty 67 F 03 Vägskrapor, väghyvlar, schaktblad, vägsladdar 04 Plogar, snöplogar etc Vältar 10 Övriga K) Övriga maskiner 01 Ångturbiner, ångmaskiner, ångpannor 02 Motorsprutor 03 Fluorpackare 04 Kopieringsmaskiner Köksmaskiner Manglar, pressar, tvättmaskiner Provtagnings-, filtrerings-, delnings-, tumblertestapparater Spridare 10 Skurmaskiner + övriga J) Vattenfarkoster 01 Båtar

23 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 67 BEHÅLLARE, FORDON, TRANSPORTDON, LYFTANORDNINGAR A) Emballage, skyltar mm 01 Omslagsmaterial, fyllnadsmaterial 02 Bind- och band-, bur- och häckemballage 03 Presenningar, kapell 04 Skyltar (adress- och förrådsskyltar) B) Förvaringsdon, behållare, fickor, bord, bänkar, pallar 01 Korgar, bingar skopor 02 Tunnor 03 Tankar, cisterner 04 Fickor, silor, hyllor, bord, bänkar, fack, pallar Behållare under tryck (betongkanoner o dyl) Övriga behållare (borrkoger) gastuber Lådor, verktygslådor, skåp Dosor, askar, burkar, skrin Flaskor, fat, hinkar, hämtare 10 Säckar, påsar, väskor + övrigt C) Telfrar, spel, domkrafter, lyftblock 01 Telfrar, telfervagnar, blockvagnar 02 Spel, vinschar, hasplar 03 Lyftblock, domkrafter 04 Div. lyftanordningar 10 Övriga D) Kranar, hissar, spel 01 Traverskranar, konsolkranar 02 Bock-bro vipparmsportar och pontorkranar 03 Svängkranar 04 Övriga kranar (löpkranar, lyftkranar etc) Hundbanor Personhiss + spel Skip + spel Schakt-, förhalnings- och schaktsänkningsspel Stigortshissar 10 Övriga

24 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde E) Transportörer, banor, sträckare o dylikt 01 Bandtransportörer, remtransportörer 02 Lamelltransportörer, kedje- och lintransportörer, skruvtransportörer 03 Bandsträckare, linssträckare, bandskrapa, plogavstrykare 04 Rullbanor Spår- och linbanor Skopverk, släpskopverk, elevatorer Rännor, stup, slasar, matarskor, acceleratorer, utskov, matarlådor Krets- och vagntransportörer Pneumatiska transportörer 10 Körschema, transportband + övriga F) Lastmaskiner för tömning och tippning 01 Tappar 02 Framdragningsanordning 03 Tömningsanordningar 04 Tippapparater Lastmaskiner, lastapparater, grävmaskiner Vagnsvibratorer Doseringsapparater, mätfickor Lastprofiler G) Landfordon, ej spårbundna 01 Cyklar, motorcyklar 02 Personbilar, bussar 03 Lastbilar, jeeps 04 Bergtransportfordon Truckar Traktorer Släpvagnar, kälkar (vagnbjörnar). Trailers Kärror, skottkärror Brandbilar, ambulanser 10 Övriga ej spårbundna landfordon

25 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde H) Spårbundna fordon 01 Normalspåriga lok 02 Smalspåriga lok 03 Normalspåriga vagnar och trallor 1350, 1435 (masvagn) 04 Smalspåriga vagnar och trallor 600, 750, 900 (granby-vagn) Vagnar och trallor, littrering 10 Övriga spårbundna fordon 68 FORMVAROR B) Band, plåtar mm av järn och stål 01 Band 02 Plåtar 03 C) Trådlinor, kättingar, kedjor 01 Tråd 02 Linor, stroppar 03 Kättingar 04 Kedjor Gallernät D) Stänger och balkar 01 Räler och skarvjärn Skenor 04 Gallerjärn

26 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde E) Rör, tuber, slangar av järn och stål 01 Diffusorrör 02 F) Icke järnmetalliska formvaror 01 Formvaror av koppar 02 " " mässing 03 " " brons 04 " " aluminium " " magnesium " " bly " " tenn 10 " " övriga material G) Icke metalliska formvaror 01 Formvaror av trä 02 " " textilier 03 " " plast 04 " " gummi " " tegel, kakel, klinker " " betong " " läder 10 " " övriga material 69 Reservgrupp

27 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde 70 VÄRME, VENTILATION, SANITET och TRYCKLUFT (gruv) A) Sanitära anläggningar B) Värmeanläggningar Anslutningsdetaljer Brandspjäll C) Oljeanläggningar

28 TEKNISK ANVISNING LKT Lennart Skogfält LKS av Titel Språk Teknikområde D) Ventilationsanläggningar 01 Diagram Fläktstationer (Fläktar reg. på Ty 64 C ) Dammutsugning detaljer Tvärortsventilation E) Gas- och tryckluft 01 Diagram Reservgrupp för El, VVS och Gruvutrustningar 94 Kontorsmaterial 95 Ritningsregister 96 Reserv 99 Övriga ritningar A) Symboler 01 Mek 02 Bygg 03 VVS 04 El Tele Instrument Flödesschema Förbättringsförslag LKAB bedriver ständiga förbättringar i enlighet med LKAB:s kvalitetspolicy (SS-ISO 100, punkt 8.2 och 5.2.7) och det gäller även anvisningar och instruktioner. Synpunkter och förslag till förbättringar tas tacksamt emot på följande e-postadress: instructions@lkab.com LKAB:s internadress i Lotus Notes: Anvisningar LKAB
