1 Kylmaskin COOL DX, version D Installations- och skötselanvisning Storlek Dokumentets ursprungsspråk är svenska

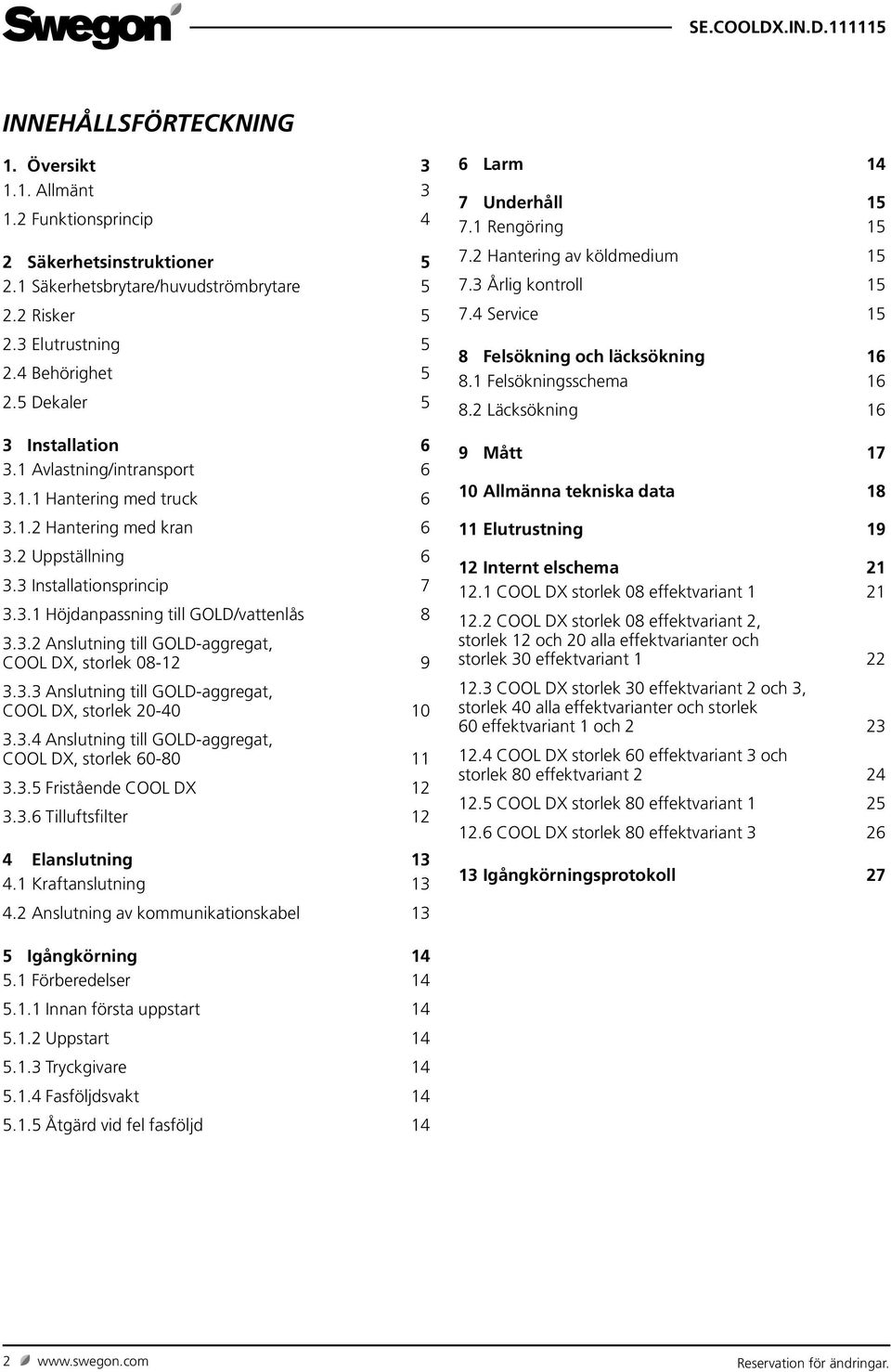

2 Innehållsförteckning. Översikt 3.. Allmänt 3.2 Funktionsprincip 4 2 Säkerhetsinstruktioner 5 2. Säkerhetsbrytare/huvudströmbrytare Risker Elutrustning Behörighet Dekaler 5 3 Installation 6 3. Avlastning/intransport Hantering med truck Hantering med kran Uppställning Installationsprincip Höjdanpassning till GOLD/vattenlås Anslutning till GOLD-aggregat, COOL DX, storlek Anslutning till GOLD-aggregat, COOL DX, storlek Anslutning till GOLD-aggregat, COOL DX, storlek Fristående COOL DX Tilluftsfilter 2 4 Elanslutning 3 4. Kraftanslutning Anslutning av kommunikationskabel 3 6 Larm 4 7 Underhåll 5 7. Rengöring Hantering av köldmedium Årlig kontroll Service 5 8 Felsökning och läcksökning 6 8. Felsökningsschema Läcksökning 6 9 Mått 7 0 Allmänna tekniska data 8 Elutrustning 9 2 Internt elschema 2 2. COOL DX storlek 08 effektvariant COOL DX storlek 08 effektvariant 2, storlek 2 och 20 alla effektvarianter och storlek 30 effektvariant COOL DX storlek 30 effektvariant 2 och 3, storlek 40 alla effektvarianter och storlek 60 effektvariant och COOL DX storlek 60 effektvariant 3 och storlek 80 effektvariant COOL DX storlek 80 effektvariant COOL DX storlek 80 effektvariant Igångkörningsprotokoll 27 5 Igångkörning 4 5. Förberedelser Innan första uppstart Uppstart Tryckgivare Fasföljdsvakt Åtgärd vid fel fasföljd Reservation för ändringar.

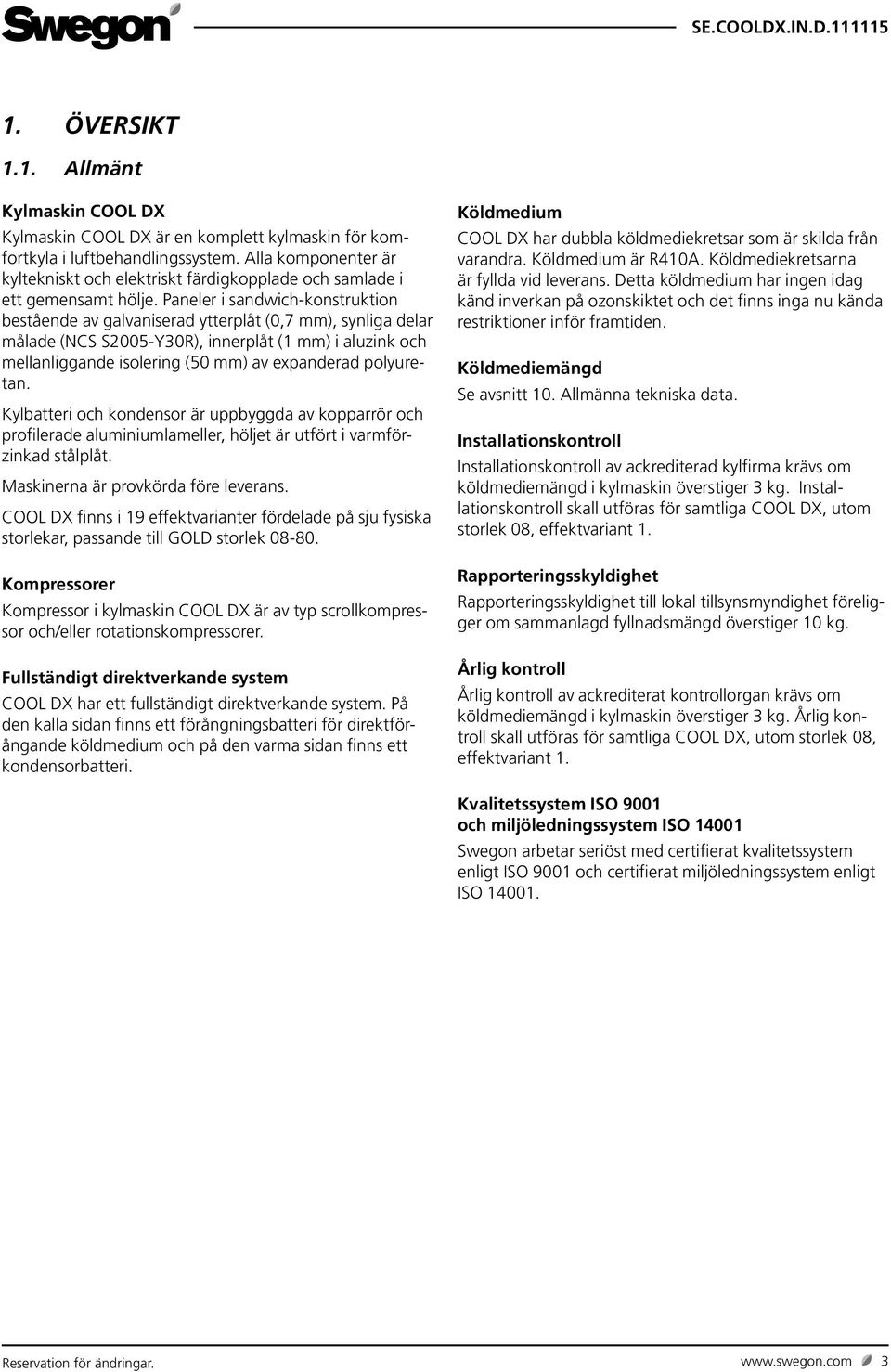

3 . Översikt.. Allmänt Kylmaskin COOL DX Kylmaskin COOL DX är en komplett kylmaskin för komfortkyla i luftbehandlingssystem. Alla komponenter är kyltekniskt och elektriskt färdigkopplade och samlade i ett gemensamt hölje. Paneler i sandwich-konstruktion bestående av galvaniserad ytterplåt (0,7 mm), synliga delar målade (NCS S2005-Y30R), innerplåt ( mm) i aluzink och mellanliggande isolering (50 mm) av expanderad polyuretan. Kylbatteri och kondensor är uppbyggda av kopparrör och profilerade aluminiumlameller, höljet är utfört i varmförzinkad stålplåt. Maskinerna är provkörda före leverans. COOL DX finns i 9 effektvarianter fördelade på sju fysiska storlekar, passande till GOLD storlek Kompressorer Kompressor i kylmaskin COOL DX är av typ scrollkompressor och/eller rotationskompressorer. Fullständigt direktverkande system COOL DX har ett fullständigt direktverkande system. På den kalla sidan finns ett förångningsbatteri för direktförångande köldmedium och på den varma sidan finns ett kondensorbatteri. Köldmedium COOL DX har dubbla köldmediekretsar som är skilda från varandra. Köldmedium är R40A. Köldmediekretsarna är fyllda vid leverans. Detta köldmedium har ingen idag känd inverkan på ozonskiktet och det finns inga nu kända restriktioner inför framtiden. Köldmediemängd Se avsnitt 0. Allmänna tekniska data. Installationskontroll Installationskontroll av ackrediterad kylfirma krävs om köldmediemängd i kylmaskin överstiger 3 kg. Installationskontroll skall utföras för samtliga COOL DX, utom storlek 08, effektvariant. Rapporteringsskyldighet Rapporteringsskyldighet till lokal tillsynsmyndighet föreligger om sammanlagd fyllnadsmängd överstiger 0 kg. Årlig kontroll Årlig kontroll av ackrediterat kontrollorgan krävs om köldmediemängd i kylmaskin överstiger 3 kg. Årlig kontroll skall utföras för samtliga COOL DX, utom storlek 08, effektvariant. Kvalitetssystem ISO 900 och miljöledningssystem ISO 400 Swegon arbetar seriöst med certifierat kvalitetssystem enligt ISO 900 och certifierat miljöledningssystem enligt ISO 400. Reservation för ändringar. 3

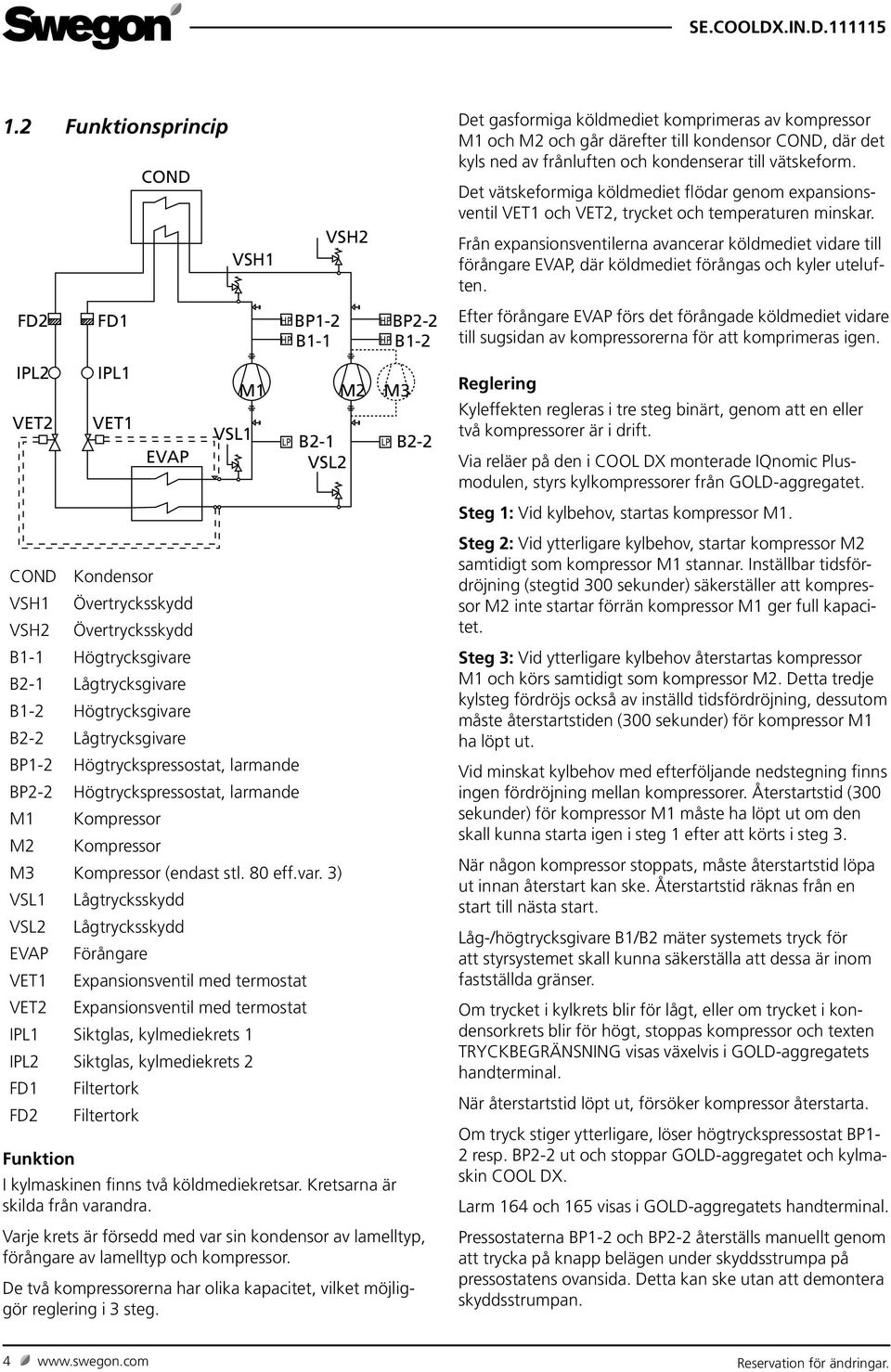

4 .2 Funktionsprincip FD2 IPL2 VET2 FD IPL VET COND EVAP VSH M VSL HP BP-2 HP B- VSH2 B2- VSL2 COND Kondensor VSH Övertrycksskydd VSH2 Övertrycksskydd B- Högtrycksgivare B2- Lågtrycksgivare B-2 Högtrycksgivare B2-2 Lågtrycksgivare BP-2 Högtryckspressostat, larmande BP2-2 Högtryckspressostat, larmande M Kompressor M2 Kompressor M3 Kompressor (endast stl. 80 eff.var. 3) VSL Lågtrycksskydd VSL2 Lågtrycksskydd EVAP Förångare VET Expansionsventil med termostat VET2 Expansionsventil med termostat IPL Siktglas, kylmediekrets IPL2 Siktglas, kylmediekrets 2 FD Filtertork FD2 Filtertork M2 B2-2 Funktion I kylmaskinen finns två köldmediekretsar. Kretsarna är skilda från varandra. Varje krets är försedd med var sin kondensor av lamelltyp, förångare av lamelltyp och kompressor. De två kompressorerna har olika kapacitet, vilket möjliggör reglering i 3 steg. LP HP HP LP BP2-2 B-2 M3 Det gasformiga köldmediet komprimeras av kompressor M och M2 och går därefter till kondensor COND, där det kyls ned av frånluften och kondenserar till vätskeform. Det vätskeformiga köldmediet flödar genom expansionsventil VET och VET2, trycket och temperaturen minskar. Från expansionsventilerna avancerar köldmediet vidare till förångare EVAP, där köldmediet förångas och kyler uteluften. Efter förångare EVAP förs det förångade köldmediet vidare till sugsidan av kompressorerna för att komprimeras igen. Reglering Kyleffekten regleras i tre steg binärt, genom att en eller två kompressorer är i drift. Via reläer på den i COOL DX monterade IQnomic Plusmodulen, styrs kylkompressorer från GOLD-aggregatet. Steg : Vid kylbehov, startas kompressor M. Steg 2: Vid ytterligare kylbehov, startar kompressor M2 samtidigt som kompressor M stannar. Inställbar tidsfördröjning (stegtid 300 sekunder) säkerställer att kompressor M2 inte startar förrän kompressor M ger full kapacitet. Steg 3: Vid ytterligare kylbehov återstartas kompressor M och körs samtidigt som kompressor M2. Detta tredje kylsteg fördröjs också av inställd tidsfördröjning, dessutom måste återstartstiden (300 sekunder) för kompressor M ha löpt ut. Vid minskat kylbehov med efterföljande nedstegning finns ingen fördröjning mellan kompressorer. Återstartstid (300 sekunder) för kompressor M måste ha löpt ut om den skall kunna starta igen i steg efter att körts i steg 3. När någon kompressor stoppats, måste återstartstid löpa ut innan återstart kan ske. Återstartstid räknas från en start till nästa start. Låg-/högtrycksgivare B/B2 mäter systemets tryck för att styrsystemet skall kunna säkerställa att dessa är inom fastställda gränser. Om trycket i kylkrets blir för lågt, eller om trycket i kondensorkrets blir för högt, stoppas kompressor och texten TRYCKBEGRÄNSNING visas växelvis i GOLD-aggregatets handterminal. När återstartstid löpt ut, försöker kompressor återstarta. Om tryck stiger ytterligare, löser högtryckspressostat BP- 2 resp. BP2-2 ut och stoppar GOLD-aggregatet och kylmaskin COOL DX. Larm 64 och 65 visas i GOLD-aggregatets handterminal. Pressostaterna BP-2 och BP2-2 återställs manuellt genom att trycka på knapp belägen under skyddsstrumpa på pressostatens ovansida. Detta kan ske utan att demontera skyddsstrumpan. 4 Reservation för ändringar.

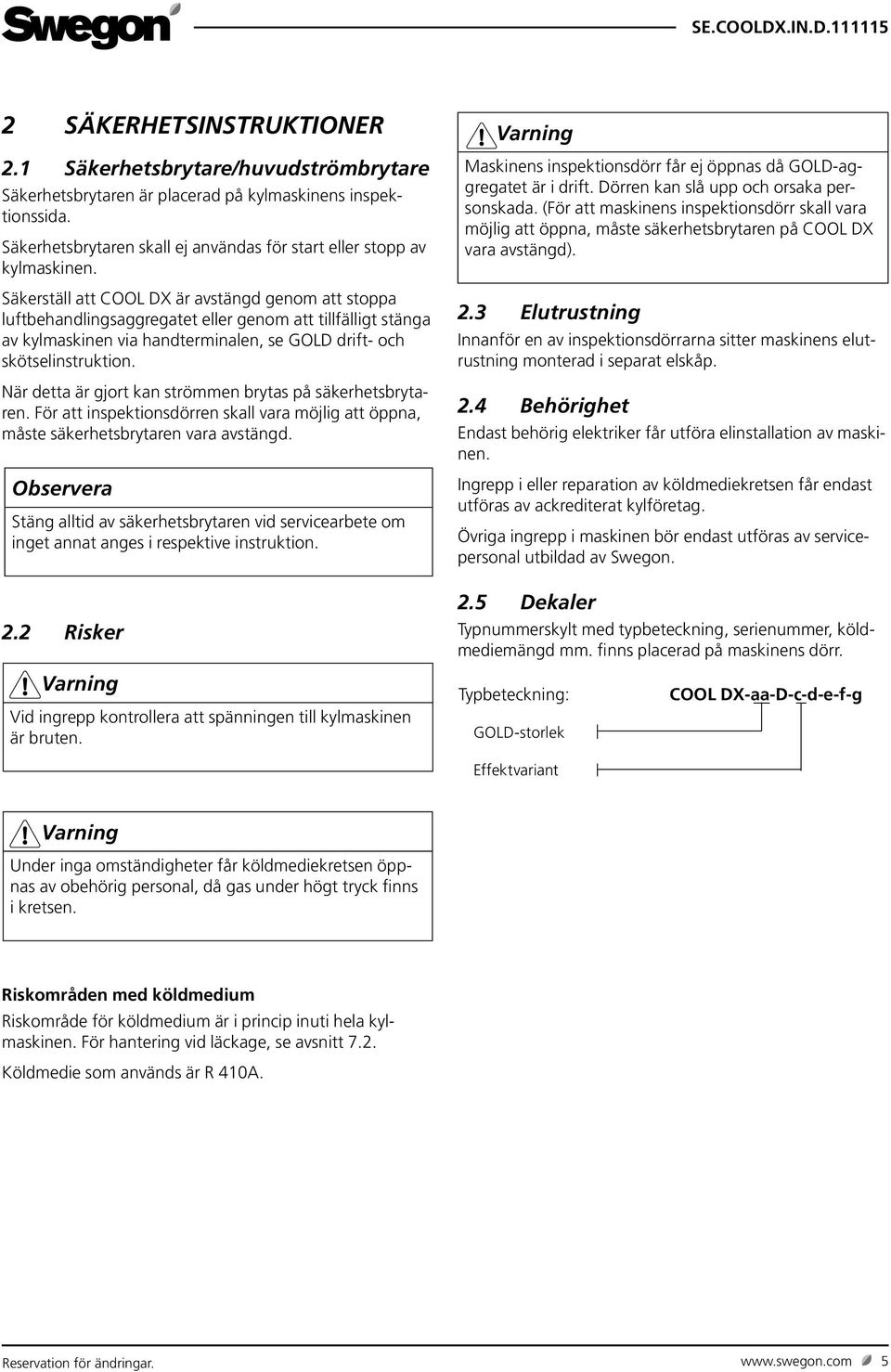

5 2 Säkerhetsinstruktioner 2. Säkerhetsbrytare/huvudströmbrytare Säkerhetsbrytaren är placerad på kylmaskinens inspektionssida. Säkerhetsbrytaren skall ej användas för start eller stopp av kylmaskinen. Säkerställ att COOL DX är avstängd genom att stoppa luftbehandlingsaggregatet eller genom att tillfälligt stänga av kylmaskinen via handterminalen, se GOLD drift- och skötselinstruktion. När detta är gjort kan strömmen brytas på säkerhetsbrytaren. För att inspektionsdörren skall vara möjlig att öppna, måste säkerhetsbrytaren vara avstängd. Observera Stäng alltid av säkerhetsbrytaren vid servicearbete om inget annat anges i respektive instruktion. 2.2 Risker Varning Maskinens inspektionsdörr får ej öppnas då GOLD-aggregatet är i drift. Dörren kan slå upp och orsaka personskada. (För att maskinens inspektionsdörr skall vara möjlig att öppna, måste säkerhetsbrytaren på COOL DX vara avstängd). 2.3 Elutrustning Innanför en av inspektionsdörrarna sitter maskinens elutrustning monterad i separat elskåp. 2.4 Behörighet Endast behörig elektriker får utföra elinstallation av maskinen. Ingrepp i eller reparation av köldmediekretsen får endast utföras av ackrediterat kylföretag. Övriga ingrepp i maskinen bör endast utföras av servicepersonal utbildad av Swegon. 2.5 Dekaler Typnummerskylt med typbeteckning, serienummer, köldmediemängd mm. finns placerad på maskinens dörr. Varning Vid ingrepp kontrollera att spänningen till kylmaskinen är bruten. Typbeteckning: GOLD-storlek Effektvariant COOL DX-aa-D-c-d-e-f-g Varning Under inga omständigheter får köldmediekretsen öppnas av obehörig personal, då gas under högt tryck finns i kretsen. Riskområden med köldmedium Riskområde för köldmedium är i princip inuti hela kylmaskinen. För hantering vid läckage, se avsnitt 7.2. Köldmedie som används är R 40A. Reservation för ändringar. 5

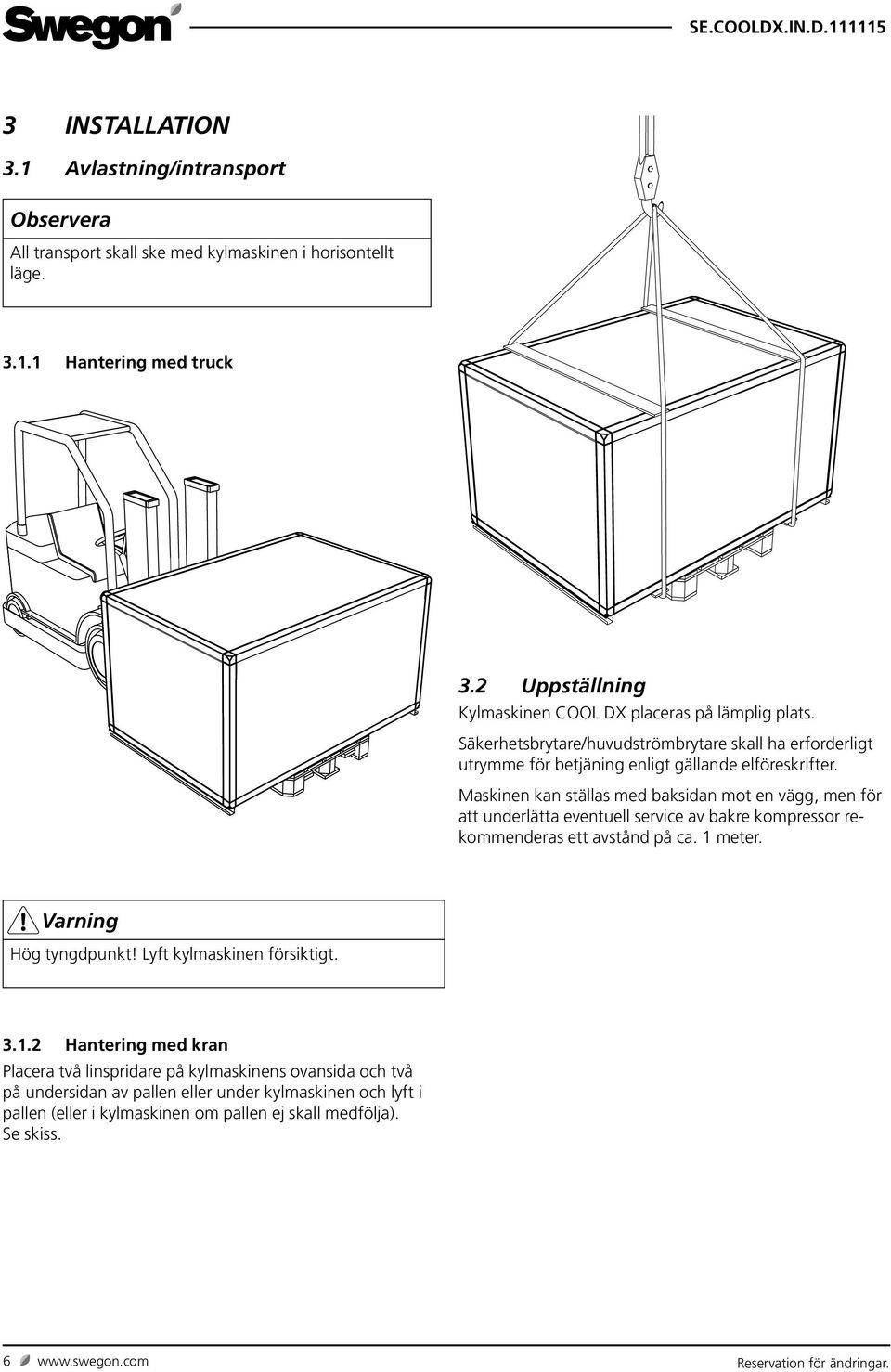

6 3 Installation 3. Avlastning/intransport Observera All transport skall ske med kylmaskinen i horisontellt läge. 3.. Hantering med truck 3.2 Uppställning Kylmaskinen COOL DX placeras på lämplig plats. Säkerhetsbrytare/huvudströmbrytare skall ha erforderligt utrymme för betjäning enligt gällande elföreskrifter. Maskinen kan ställas med baksidan mot en vägg, men för att underlätta eventuell service av bakre kompressor rekommenderas ett avstånd på ca. meter. Varning Hög tyngdpunkt! Lyft kylmaskinen försiktigt Hantering med kran Placera två linspridare på kylmaskinens ovansida och två på undersidan av pallen eller under kylmaskinen och lyft i pallen (eller i kylmaskinen om pallen ej skall medfölja). Se skiss. 6 Reservation för ändringar.

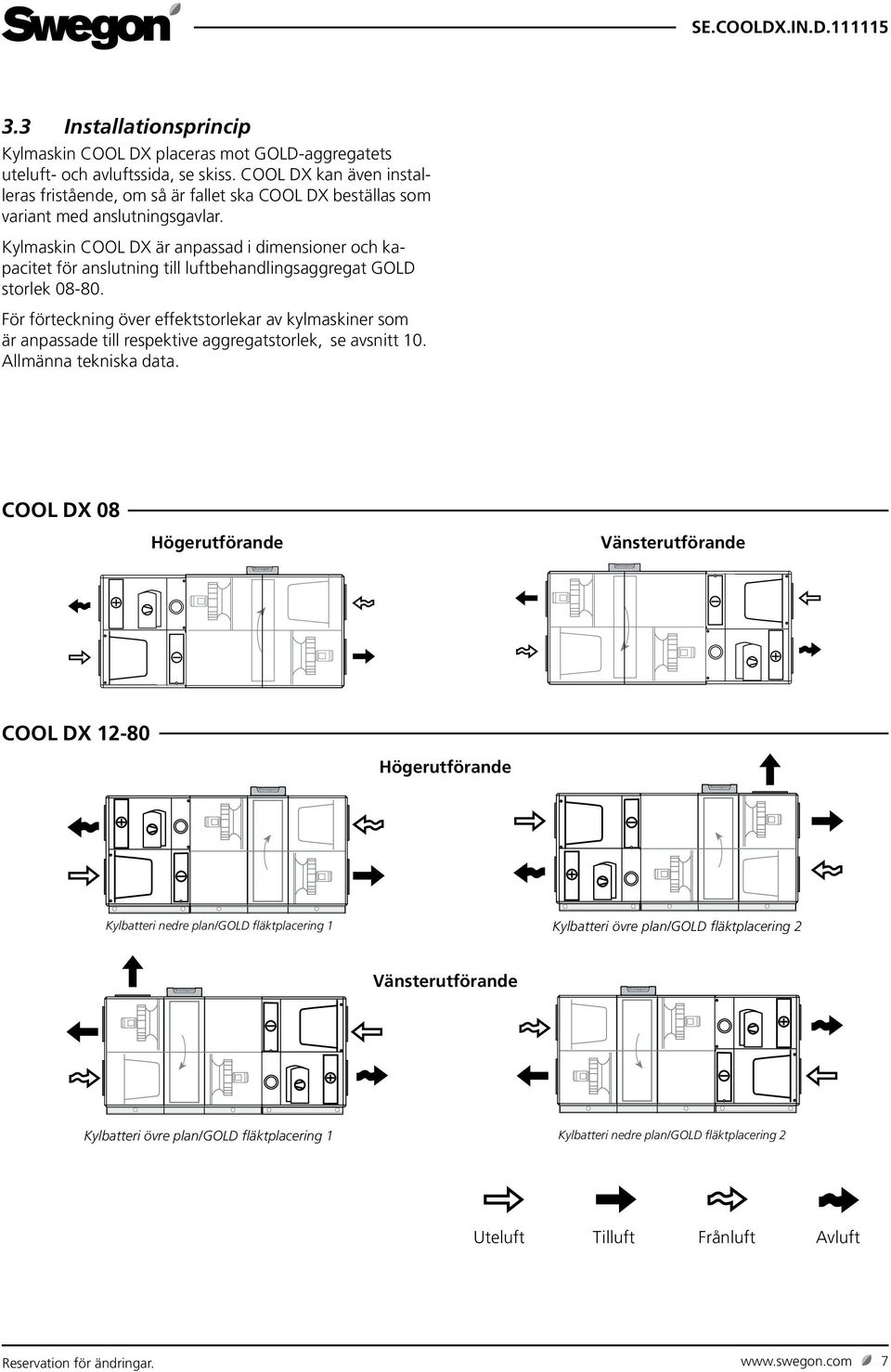

7 3.3 Installationsprincip Kylmaskin COOL DX placeras mot GOLD-aggregatets uteluft- och avluftssida, se skiss. COOL DX kan även installeras fristående, om så är fallet ska COOL DX beställas som variant med anslutningsgavlar. Kylmaskin COOL DX är anpassad i dimensioner och kapacitet för anslutning till luftbehandlingsaggregat GOLD storlek För förteckning över effektstorlekar av kylmaskiner som är anpassade till respektive aggregatstorlek, se avsnitt 0. Allmänna tekniska data. COOL DX 08 Högerutförande Vänsterutförande COOL DX 2-80 Högerutförande Kylbatteri nedre plan/gold fläktplacering Kylbatteri övre plan/gold fläktplacering 2 Vänsterutförande Kylbatteri övre plan/gold fläktplacering Kylbatteri nedre plan/gold fläktplacering 2 Uteluft Tilluft Frånluft Avluft Reservation för ändringar. 7

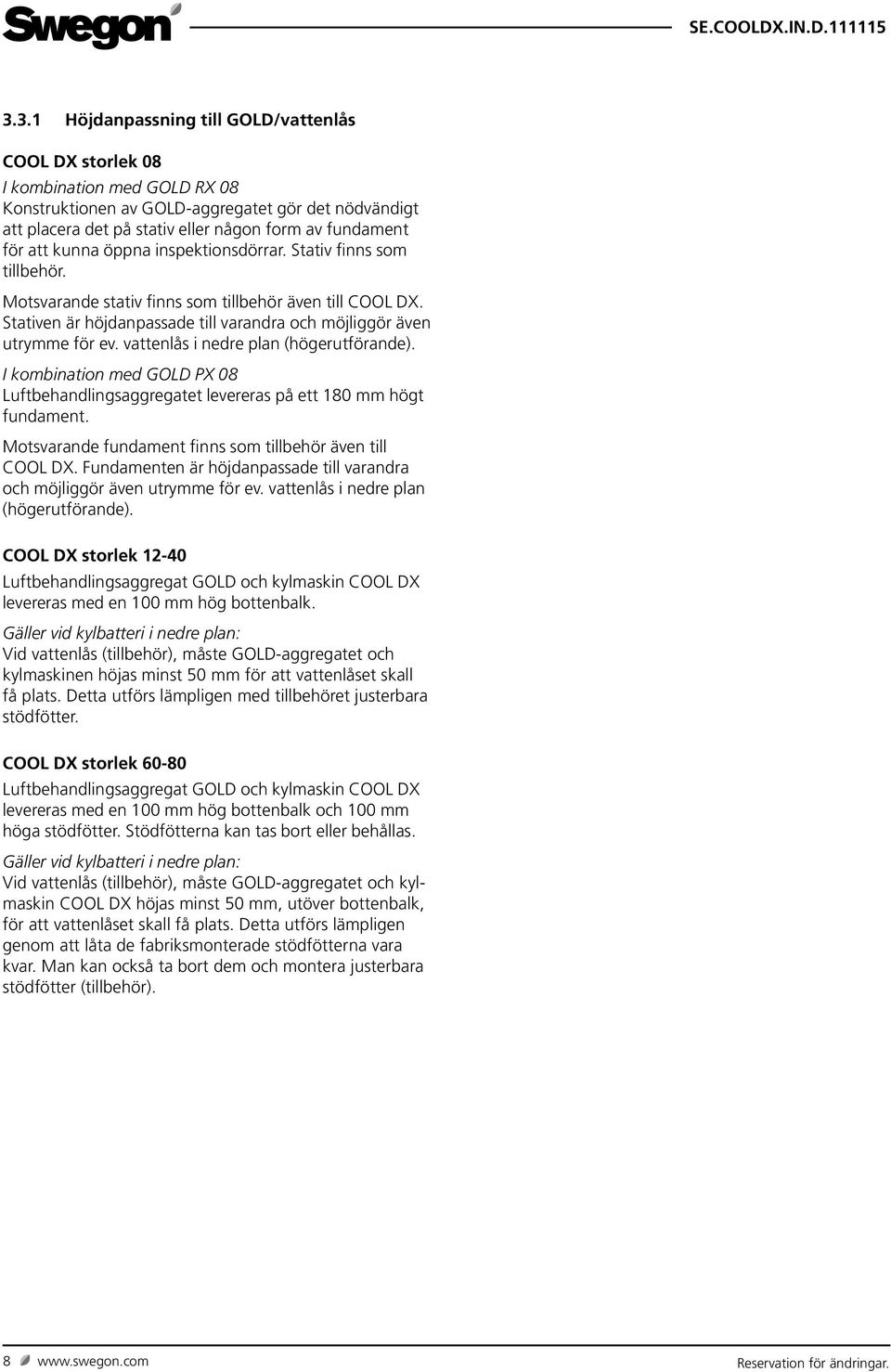

8 3.3. Höjdanpassning till GOLD/vattenlås COOL DX storlek 08 I kombination med GOLD RX 08 Konstruktionen av GOLD-aggregatet gör det nödvändigt att placera det på stativ eller någon form av fundament för att kunna öppna inspektionsdörrar. Stativ finns som tillbehör. Motsvarande stativ finns som tillbehör även till COOL DX. Stativen är höjdanpassade till varandra och möjliggör även utrymme för ev. vattenlås i nedre plan (högerutförande). I kombination med GOLD PX 08 Luftbehandlingsaggregatet levereras på ett 80 mm högt fundament. Motsvarande fundament finns som tillbehör även till COOL DX. Fundamenten är höjdanpassade till varandra och möjliggör även utrymme för ev. vattenlås i nedre plan (högerutförande). COOL DX storlek 2-40 Luftbehandlingsaggregat GOLD och kylmaskin COOL DX levereras med en 00 mm hög bottenbalk. Gäller vid kylbatteri i nedre plan: Vid vattenlås (tillbehör), måste GOLD-aggregatet och kylmaskinen höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret justerbara stödfötter. COOL DX storlek Luftbehandlingsaggregat GOLD och kylmaskin COOL DX levereras med en 00 mm hög bottenbalk och 00 mm höga stödfötter. Stödfötterna kan tas bort eller behållas. Gäller vid kylbatteri i nedre plan: Vid vattenlås (tillbehör), måste GOLD-aggregatet och kylmaskin COOL DX höjas minst 50 mm, utöver bottenbalk, för att vattenlåset skall få plats. Detta utförs lämpligen genom att låta de fabriksmonterade stödfötterna vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). 8 Reservation för ändringar.

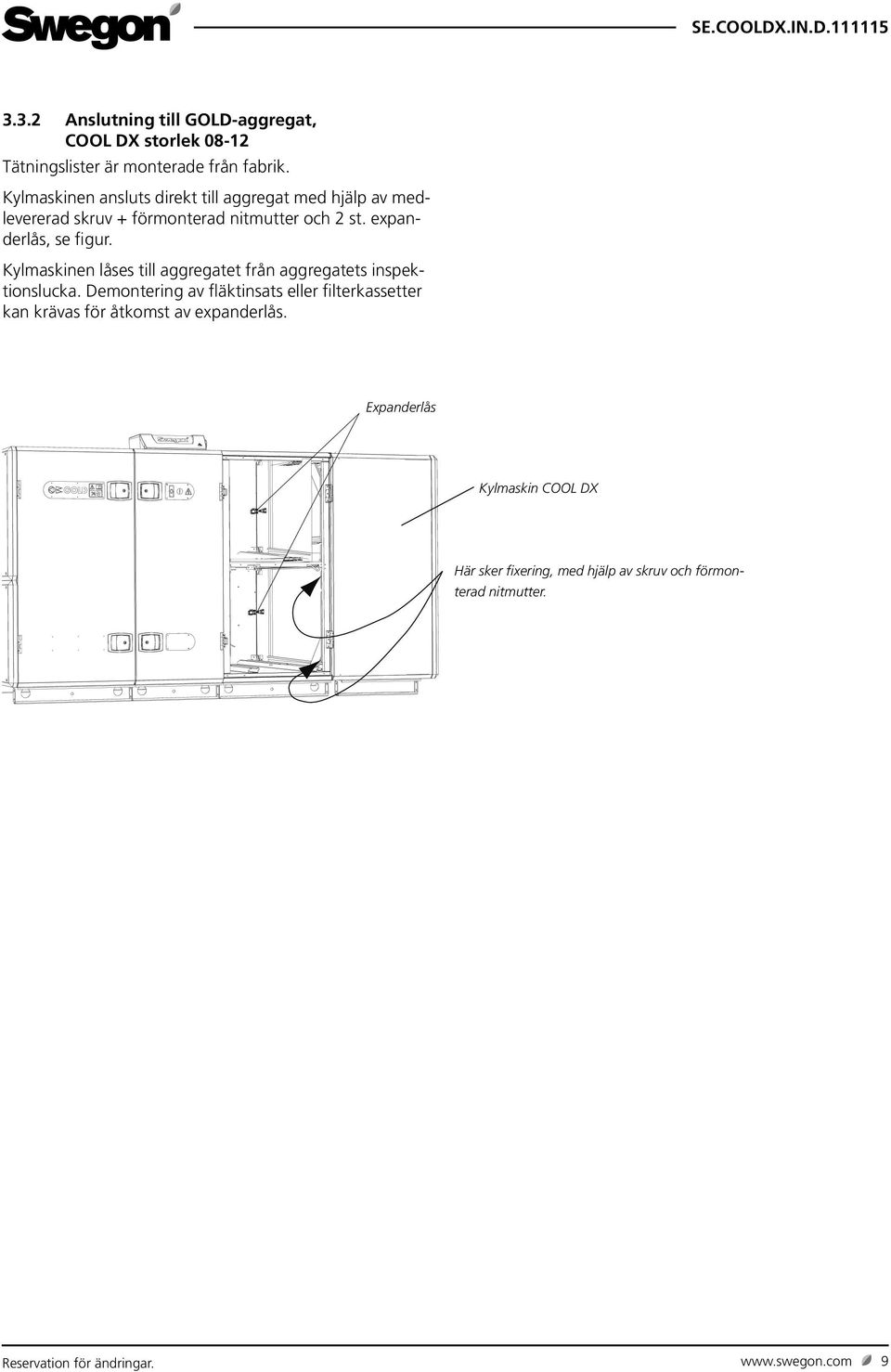

9 3.3.2 Anslutning till GOLD-aggregat, COOL DX storlek 08-2 Tätningslister är monterade från fabrik. Kylmaskinen ansluts direkt till aggregat med hjälp av medlevererad skruv + förmonterad nitmutter och 2 st. expanderlås, se figur. Kylmaskinen låses till aggregatet från aggregatets inspektionslucka. Demontering av fläktinsats eller filterkassetter kan krävas för åtkomst av expanderlås. Expanderlås Kylmaskin COOL DX Här sker fixering, med hjälp av skruv och förmonterad nitmutter. Reservation för ändringar. 9

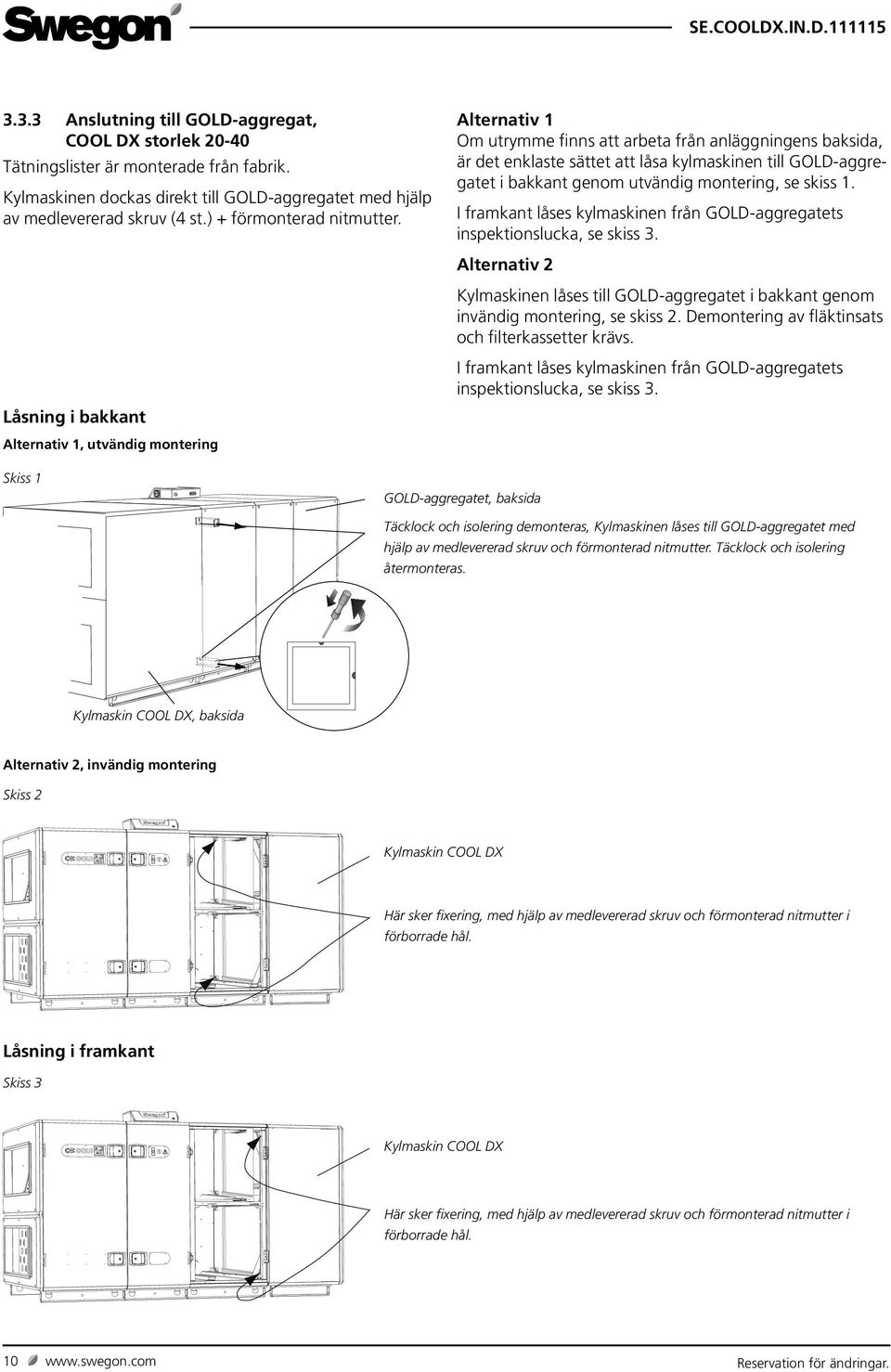

10 3.3.3 Anslutning till GOLD-aggregat, COOL DX storlek Tätningslister är monterade från fabrik. Kylmaskinen dockas direkt till GOLD-aggregatet med hjälp av medlevererad skruv (4 st.) + förmonterad nitmutter. Alternativ Om utrymme finns att arbeta från anläggningens baksida, är det enklaste sättet att låsa kylmaskinen till GOLD-aggregatet i bakkant genom utvändig montering, se skiss. I framkant låses kylmaskinen från GOLD-aggregatets inspektionslucka, se skiss 3. Alternativ 2 Kylmaskinen låses till GOLD-aggregatet i bakkant genom invändig montering, se skiss 2. Demontering av fläktinsats och filterkassetter krävs. Låsning i bakkant Alternativ, utvändig montering Skiss I framkant låses kylmaskinen från GOLD-aggregatets inspektionslucka, se skiss 3. GOLD-aggregatet, baksida Täcklock och isolering demonteras, Kylmaskinen låses till GOLD-aggregatet med hjälp av medlevererad skruv och förmonterad nitmutter. Täcklock och isolering återmonteras. Kylmaskin COOL DX, baksida Alternativ 2, invändig montering Skiss 2 Kylmaskin COOL DX Här sker fixering, med hjälp av medlevererad skruv och förmonterad nitmutter i förborrade hål. Låsning i framkant Skiss 3 Kylmaskin COOL DX Här sker fixering, med hjälp av medlevererad skruv och förmonterad nitmutter i förborrade hål. 0 Reservation för ändringar.

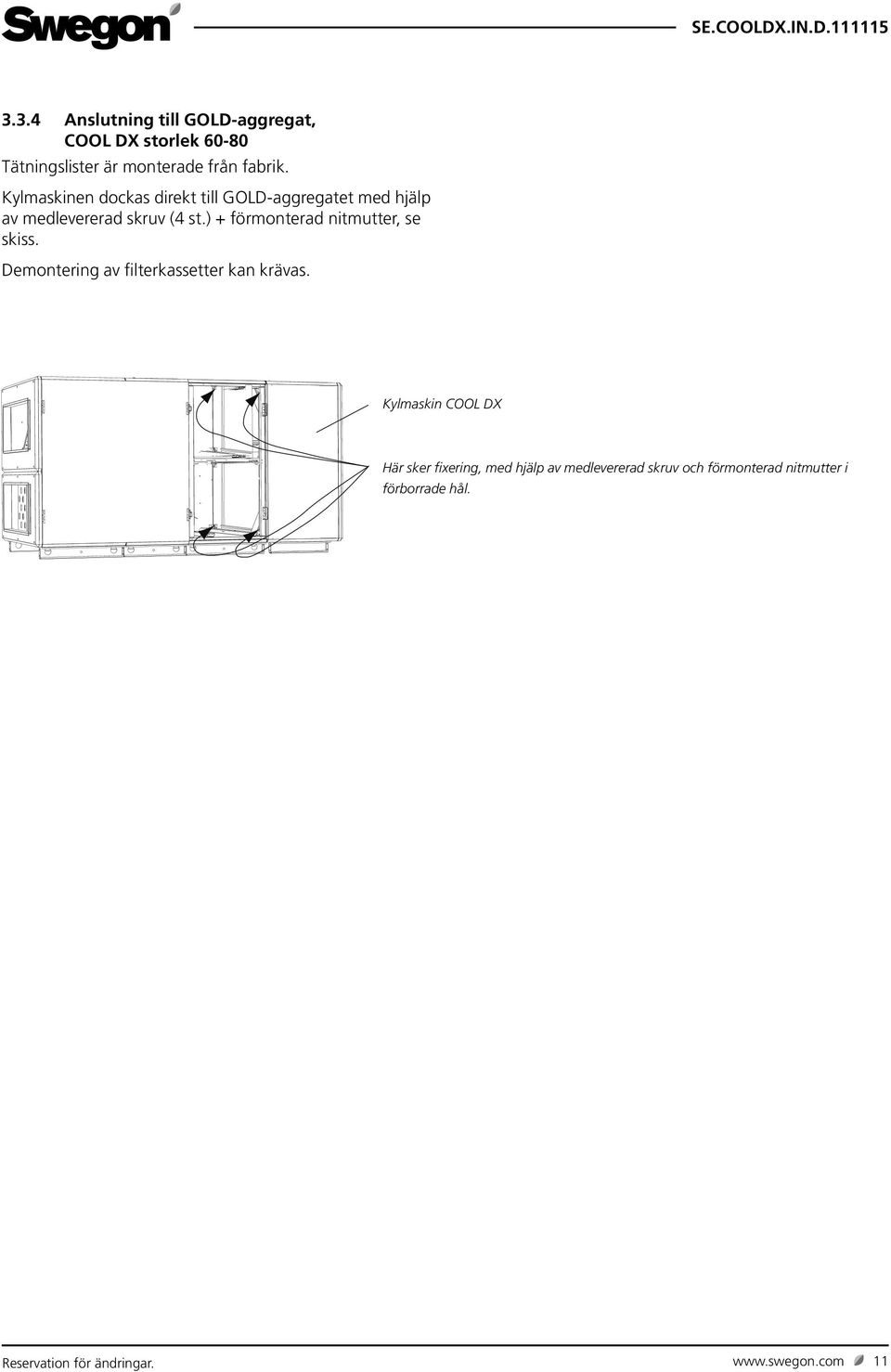

11 3.3.4 Anslutning till GOLD-aggregat, COOL DX storlek Tätningslister är monterade från fabrik. Kylmaskinen dockas direkt till GOLD-aggregatet med hjälp av medlevererad skruv (4 st.) + förmonterad nitmutter, se skiss. Demontering av filterkassetter kan krävas. Kylmaskin COOL DX Här sker fixering, med hjälp av medlevererad skruv och förmonterad nitmutter i förborrade hål. Reservation för ändringar.

12 3.3.5 Fristående COOL DX Variant med anslutningsgavel skall väljas. Kanaler ansluts mellan GOLD-aggregatet och COOL DXaggregatet, se avsnitt 3.3 Installationsprincip. Beroende på avståndet mellan GOLD-aggregat och COOL DX-aggregatet, kan kommunikationskabel och slangar behöva förlängas (ingår ej i leverans). Skarvnippel Blå slang Vit slang Nippplar i mellanplan Tryckgivare COOL DX GOLD Frånluftsfläkt Befintliga slangar för mätning av filtertryckfall i GOLD Tilluftsfilter Tilluftsfilter i GOLD-aggregat skall demonteras och flyttas till kylmaskin COOL DX. Slangar för att mäta lufttryckfall över tilluftsfilter i COOL DX finns medlevererade i kylmaskinen. Dessa är anslutna i COOL DX från fabrik. De skall dock anslutas till GOLDaggregatets filterslangar för tryckfallsmätning över tillluftsfilter. Dra slangar från COOL DX till GOLD-aggregatets frånluftsfläkt. Demontera befintliga slangar för mätning av filtertryckfall från nipplar i GOLD-aggregatets mellanplan. För att förhindra läckage, täta nipplar i mellanplan på lämpligt sätt. OBS! Demontera ej slangar på tryckgivare. Nipplar på tryckgivaren kan skadas. Skarva ihop blå slang från COOL DX med blå slang från GOLD-aggregatets tryckgivare med hjälp av medlevererade skarvnipplar. Gör på samma sätt med de vita slangarna. Se skiss. OBS! Andra varianter än den visad på skiss förekommer, se avsnitt 3.3 Installationsprincip. Förlägg slangar på ett säkert sätt med t ex buntband. 2 Reservation för ändringar.

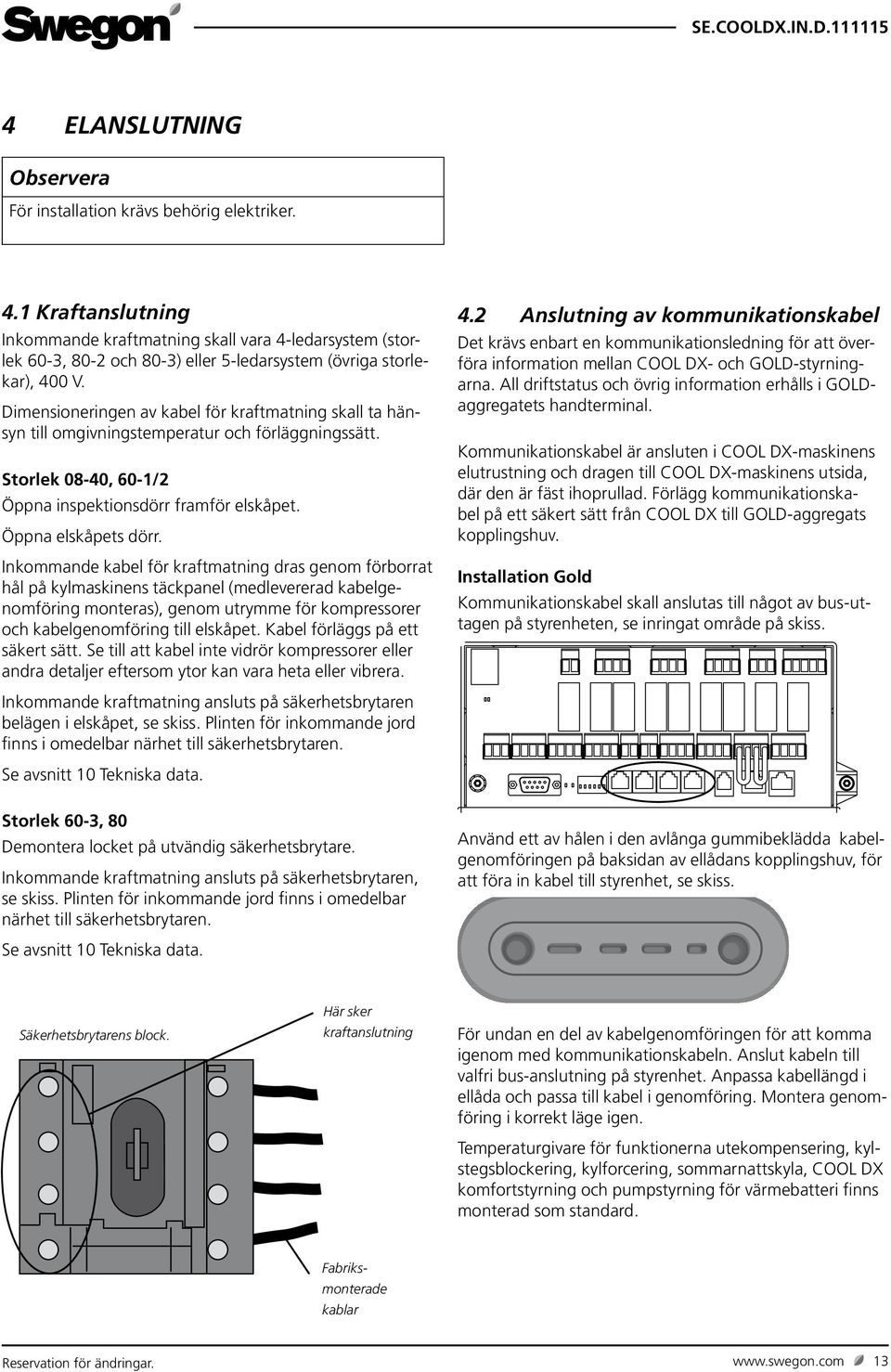

13 4 Elanslutning Observera För installation krävs behörig elektriker. 4. Kraftanslutning Inkommande kraftmatning skall vara 4-ledarsystem (storlek 60-3, 80-2 och 80-3) eller 5-ledarsystem (övriga storlekar), 400 V. Dimensioneringen av kabel för kraftmatning skall ta hänsyn till omgivningstemperatur och förläggningssätt. Storlek 08-40, 60-/2 Öppna inspektionsdörr framför elskåpet. Öppna elskåpets dörr. Inkommande kabel för kraftmatning dras genom förborrat hål på kylmaskinens täckpanel (medlevererad kabelgenomföring monteras), genom utrymme för kompressorer och kabelgenomföring till elskåpet. Kabel förläggs på ett säkert sätt. Se till att kabel inte vidrör kompressorer eller andra detaljer eftersom ytor kan vara heta eller vibrera. 4.2 Anslutning av kommunikationskabel Det krävs enbart en kommunikationsledning för att överföra information mellan COOL DX- och GOLD-styrningarna. All driftstatus och övrig information erhålls i GOLDaggregatets handterminal. Kommunikationskabel är ansluten i COOL DX-maskinens elutrustning och dragen till COOL DX-maskinens utsida, där den är fäst ihoprullad. Förlägg kommunikationskabel på ett säkert sätt från COOL DX till GOLD-aggregats kopplingshuv. Installation Gold Kommunikationskabel skall anslutas till något av bus-uttagen på styrenheten, se inringat område på skiss. Inkommande kraftmatning ansluts på säkerhetsbrytaren belägen i elskåpet, se skiss. Plinten för inkommande jord finns i omedelbar närhet till säkerhetsbrytaren. Se avsnitt 0 Tekniska data. Storlek 60-3, 80 Demontera locket på utvändig säkerhetsbrytare. Inkommande kraftmatning ansluts på säkerhetsbrytaren, se skiss. Plinten för inkommande jord finns i omedelbar närhet till säkerhetsbrytaren. Använd ett av hålen i den avlånga gummibeklädda kabelgenomföringen på baksidan av ellådans kopplingshuv, för att föra in kabel till styrenhet, se skiss. Se avsnitt 0 Tekniska data. Säkerhetsbrytarens block. Här sker kraftanslutning För undan en del av kabelgenomföringen för att komma igenom med kommunikationskabeln. Anslut kabeln till valfri bus-anslutning på styrenhet. Anpassa kabellängd i ellåda och passa till kabel i genomföring. Montera genomföring i korrekt läge igen. Temperaturgivare för funktionerna utekompensering, kylstegsblockering, kylforcering, sommarnattskyla, COOL DX komfortstyrning och pumpstyrning för värmebatteri finns monterad som standard. Fabriksmonterade kablar Reservation för ändringar. 3

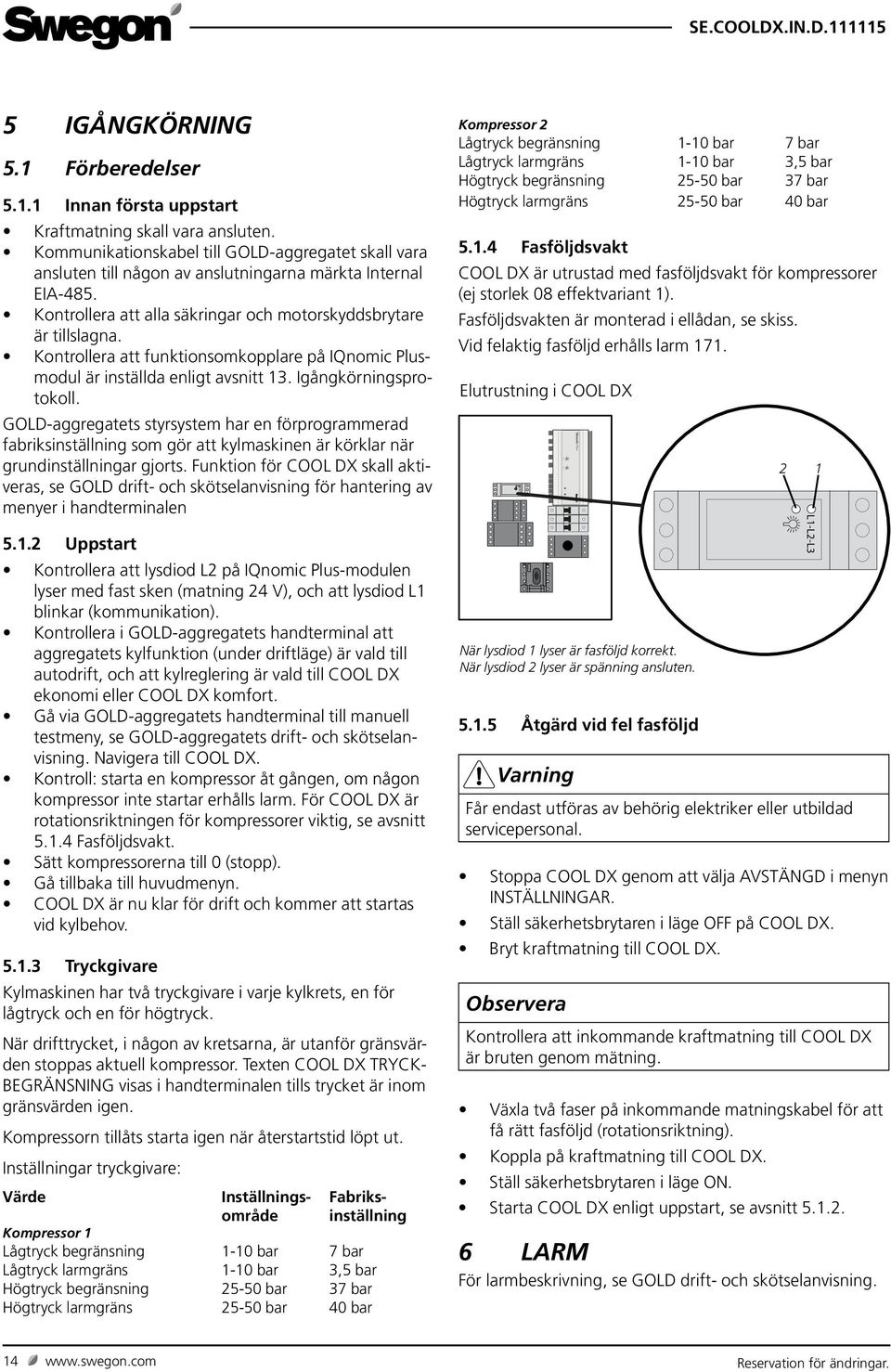

14 0 P 0 P SE.COOLDX.IN.D.5 5 Igångkörning 5. Förberedelser 5.. Innan första uppstart Kraftmatning skall vara ansluten. Kommunikationskabel till GOLD-aggregatet skall vara ansluten till någon av anslutningarna märkta Internal EIA-485. Kontrollera att alla säkringar och motorskyddsbrytare är tillslagna. Kontrollera att funktionsomkopplare på IQnomic Plusmodul är inställda enligt avsnitt 3. Igångkörningsprotokoll. GOLD-aggregatets styrsystem har en förprogrammerad fabriksinställning som gör att kylmaskinen är körklar när grundinställningar gjorts. Funktion för COOL DX skall aktiveras, se GOLD drift- och skötselanvisning för hantering av menyer i handterminalen 5..2 Uppstart Kontrollera att lysdiod L2 på IQnomic Plus-modulen lyser med fast sken (matning 24 V), och att lysdiod L blinkar (kommunikation). Kontrollera i GOLD-aggregatets handterminal att aggregatets kylfunktion (under driftläge) är vald till autodrift, och att kylreglering är vald till COOL DX ekonomi eller COOL DX komfort. Gå via GOLD-aggregatets handterminal till manuell testmeny, se GOLD-aggregatets drift- och skötselanvisning. Navigera till COOL DX. Kontroll: starta en kompressor åt gången, om någon kompressor inte startar erhålls larm. För COOL DX är rotationsriktningen för kompressorer viktig, se avsnitt 5..4 Fasföljdsvakt. Sätt kompressorerna till 0 (stopp). Gå tillbaka till huvudmenyn. COOL DX är nu klar för drift och kommer att startas vid kylbehov Tryckgivare Kylmaskinen har två tryckgivare i varje kylkrets, en för lågtryck och en för högtryck. När drifttrycket, i någon av kretsarna, är utanför gränsvärden stoppas aktuell kompressor. Texten COOL DX TRYCK- BEGRÄNSNING visas i handterminalen tills trycket är inom gränsvärden igen. Kompressorn tillåts starta igen när återstartstid löpt ut. Inställningar tryckgivare: Värde Inställnings- Fabriksområde inställning Kompressor Lågtryck begränsning -0 bar 7 bar Lågtryck larmgräns -0 bar 3,5 bar Högtryck begränsning bar 37 bar Högtryck larmgräns bar 40 bar Kompressor 2 Lågtryck begränsning -0 bar 7 bar Lågtryck larmgräns -0 bar 3,5 bar Högtryck begränsning bar 37 bar Högtryck larmgräns bar 40 bar 5..4 Fasföljdsvakt COOL DX är utrustad med fasföljdsvakt för kompressorer (ej storlek 08 effektvariant ). Fasföljdsvakten är monterad i ellådan, se skiss. Vid felaktig fasföljd erhålls larm 7. Elutrustning i COOL DX L-L2-L3 När lysdiod lyser är fasföljd korrekt. När lysdiod 2 lyser är spänning ansluten Åtgärd vid fel fasföljd Varning Får endast utföras av behörig elektriker eller utbildad servicepersonal. Stoppa COOL DX genom att välja AVSTÄNGD i menyn INSTÄLLNINGAR. Ställ säkerhetsbrytaren i läge OFF på COOL DX. Bryt kraftmatning till COOL DX. Observera Kontrollera att inkommande kraftmatning till COOL DX är bruten genom mätning. Växla två faser på inkommande matningskabel för att få rätt fasföljd (rotationsriktning). Koppla på kraftmatning till COOL DX. Ställ säkerhetsbrytaren i läge ON. Starta COOL DX enligt uppstart, se avsnitt Larm För larmbeskrivning, se GOLD drift- och skötselanvisning. 2 L-L2-L3 4 Reservation för ändringar.

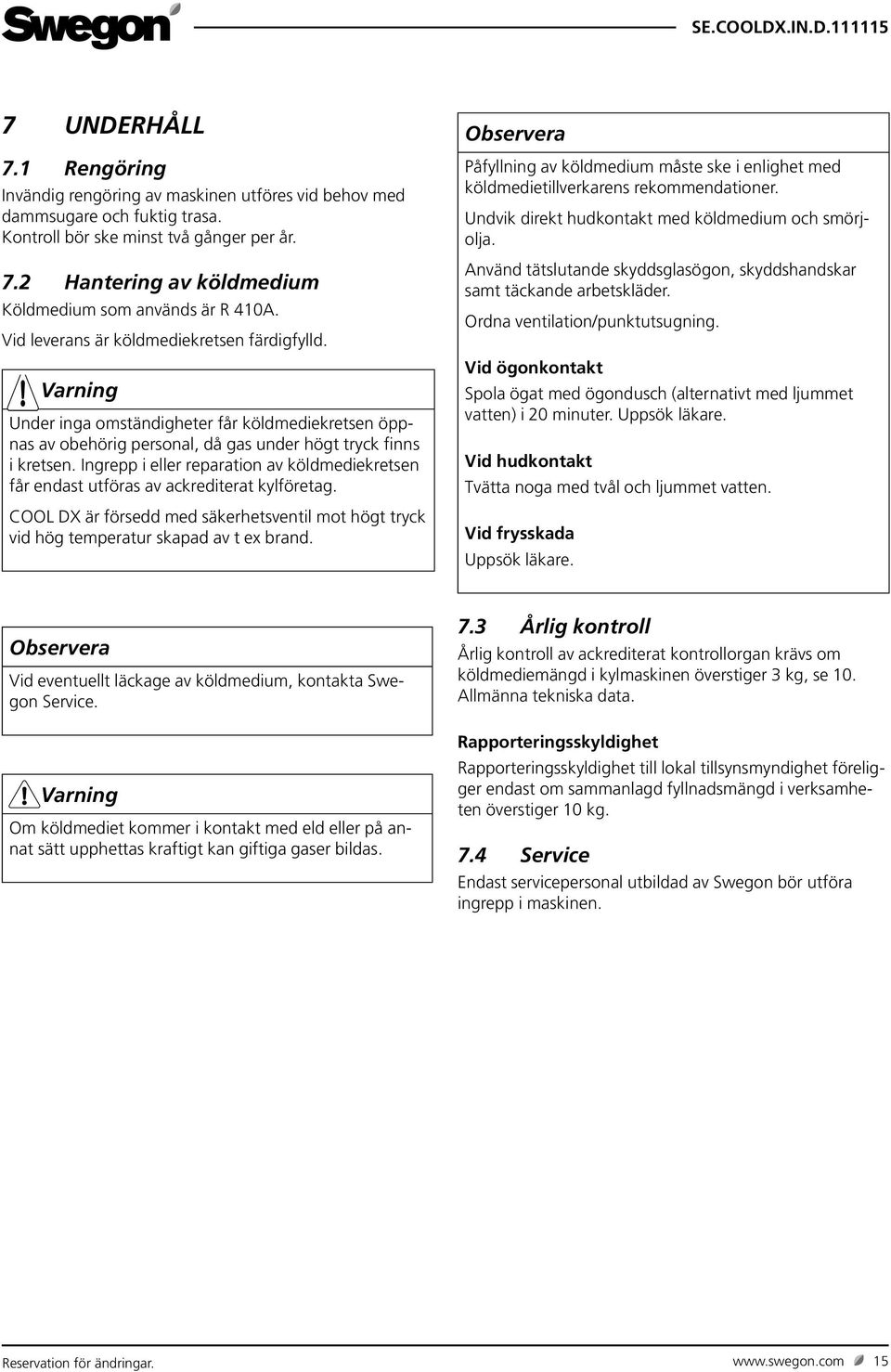

15 7 underhåll 7. Rengöring Invändig rengöring av maskinen utföres vid behov med dammsugare och fuktig trasa. Kontroll bör ske minst två gånger per år. 7.2 Hantering av köldmedium Köldmedium som används är R 40A. Vid leverans är köldmediekretsen färdigfylld. Varning Under inga omständigheter får köldmediekretsen öppnas av obehörig personal, då gas under högt tryck finns i kretsen. Ingrepp i eller reparation av köldmediekretsen får endast utföras av ackrediterat kylföretag. COOL DX är försedd med säkerhetsventil mot högt tryck vid hög temperatur skapad av t ex brand. Observera Påfyllning av köldmedium måste ske i enlighet med köldmedietillverkarens rekommendationer. Undvik direkt hudkontakt med köldmedium och smörjolja. Använd tätslutande skyddsglasögon, skyddshandskar samt täckande arbetskläder. Ordna ventilation/punktutsugning. Vid ögonkontakt Spola ögat med ögondusch (alternativt med ljummet vatten) i 20 minuter. Uppsök läkare. Vid hudkontakt Tvätta noga med tvål och ljummet vatten. Vid frysskada Uppsök läkare. Observera Vid eventuellt läckage av köldmedium, kontakta Swegon Service. Varning Om köldmediet kommer i kontakt med eld eller på annat sätt upphettas kraftigt kan giftiga gaser bildas. 7.3 Årlig kontroll Årlig kontroll av ackrediterat kontrollorgan krävs om köldmediemängd i kylmaskinen överstiger 3 kg, se 0. Allmänna tekniska data. Rapporteringsskyldighet Rapporteringsskyldighet till lokal tillsynsmyndighet föreligger endast om sammanlagd fyllnadsmängd i verksamheten överstiger 0 kg. 7.4 Service Endast servicepersonal utbildad av Swegon bör utföra ingrepp i maskinen. Reservation för ändringar. 5

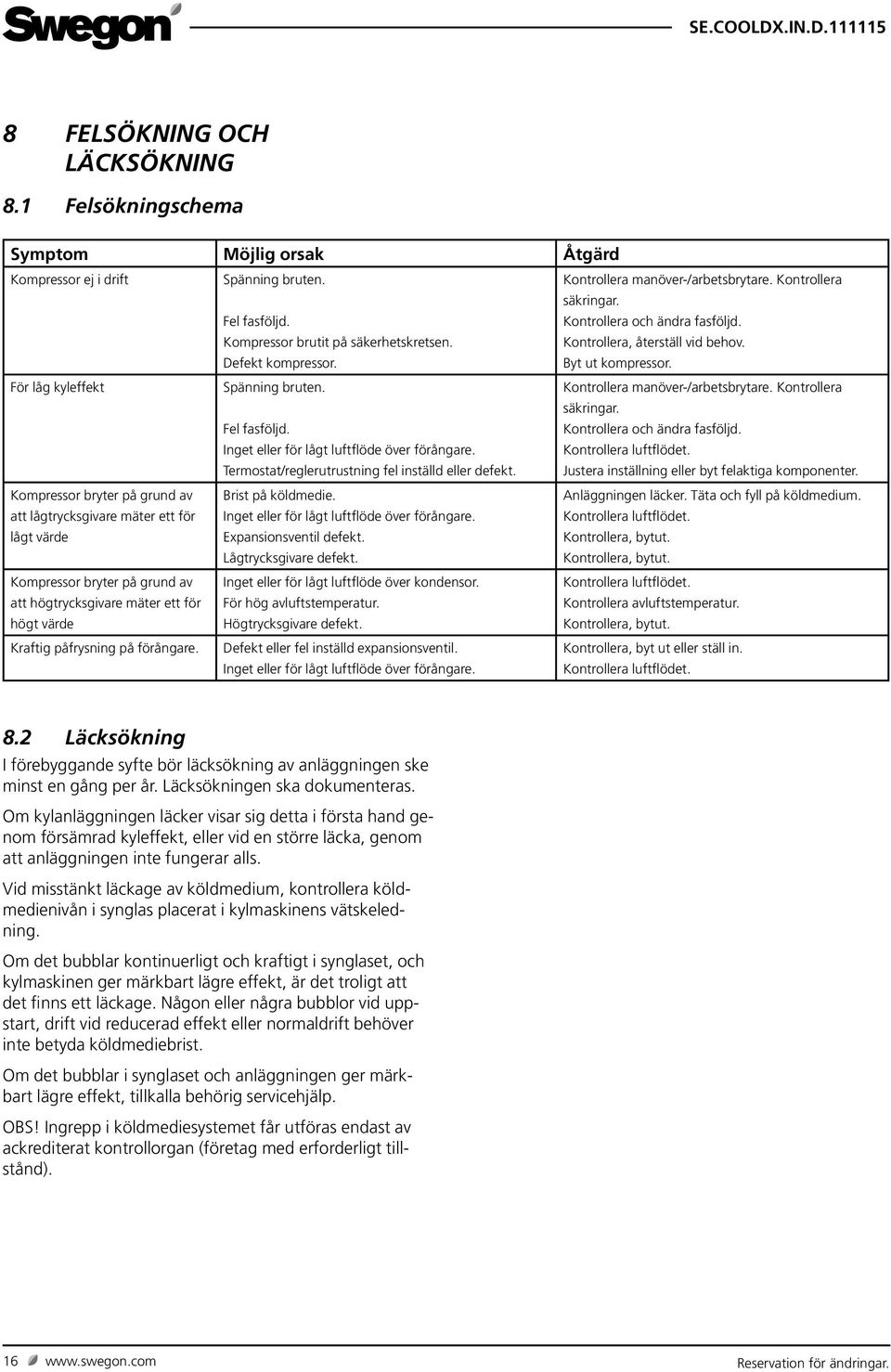

16 8 Felsökning och läcksökning 8. Felsökningschema Symptom Möjlig orsak Åtgärd Kompressor ej i drift För låg kyleffekt Kompressor bryter på grund av att lågtrycksgivare mäter ett för lågt värde Kompressor bryter på grund av att högtrycksgivare mäter ett för högt värde Kraftig påfrysning på förångare. Spänning bruten. Fel fasföljd. Kompressor brutit på säkerhetskretsen. Defekt kompressor. Spänning bruten. Fel fasföljd. Inget eller för lågt luftflöde över förångare. Termostat/reglerutrustning fel inställd eller defekt. Brist på köldmedie. Inget eller för lågt luftflöde över förångare. Expansionsventil defekt. Lågtrycksgivare defekt. Inget eller för lågt luftflöde över kondensor. För hög avluftstemperatur. Högtrycksgivare defekt. Defekt eller fel inställd expansionsventil. Inget eller för lågt luftflöde över förångare. Kontrollera manöver-/arbetsbrytare. Kontrollera säkringar. Kontrollera och ändra fasföljd. Kontrollera, återställ vid behov. Byt ut kompressor. Kontrollera manöver-/arbetsbrytare. Kontrollera säkringar. Kontrollera och ändra fasföljd. Kontrollera luftflödet. Justera inställning eller byt felaktiga komponenter. Anläggningen läcker. Täta och fyll på köldmedium. Kontrollera luftflödet. Kontrollera, bytut. Kontrollera, bytut. Kontrollera luftflödet. Kontrollera avluftstemperatur. Kontrollera, bytut. Kontrollera, byt ut eller ställ in. Kontrollera luftflödet. 8.2 Läcksökning I förebyggande syfte bör läcksökning av anläggningen ske minst en gång per år. Läcksökningen ska dokumenteras. Om kylanläggningen läcker visar sig detta i första hand genom försämrad kyleffekt, eller vid en större läcka, genom att anläggningen inte fungerar alls. Vid misstänkt läckage av köldmedium, kontrollera köldmedienivån i synglas placerat i kylmaskinens vätskeledning. Om det bubblar kontinuerligt och kraftigt i synglaset, och kylmaskinen ger märkbart lägre effekt, är det troligt att det finns ett läckage. Någon eller några bubblor vid uppstart, drift vid reducerad effekt eller normaldrift behöver inte betyda köldmediebrist. Om det bubblar i synglaset och anläggningen ger märkbart lägre effekt, tillkalla behörig servicehjälp. OBS! Ingrepp i köldmediesystemet får utföras endast av ackrediterat kontrollorgan (företag med erforderligt tillstånd). 6 Reservation för ändringar.

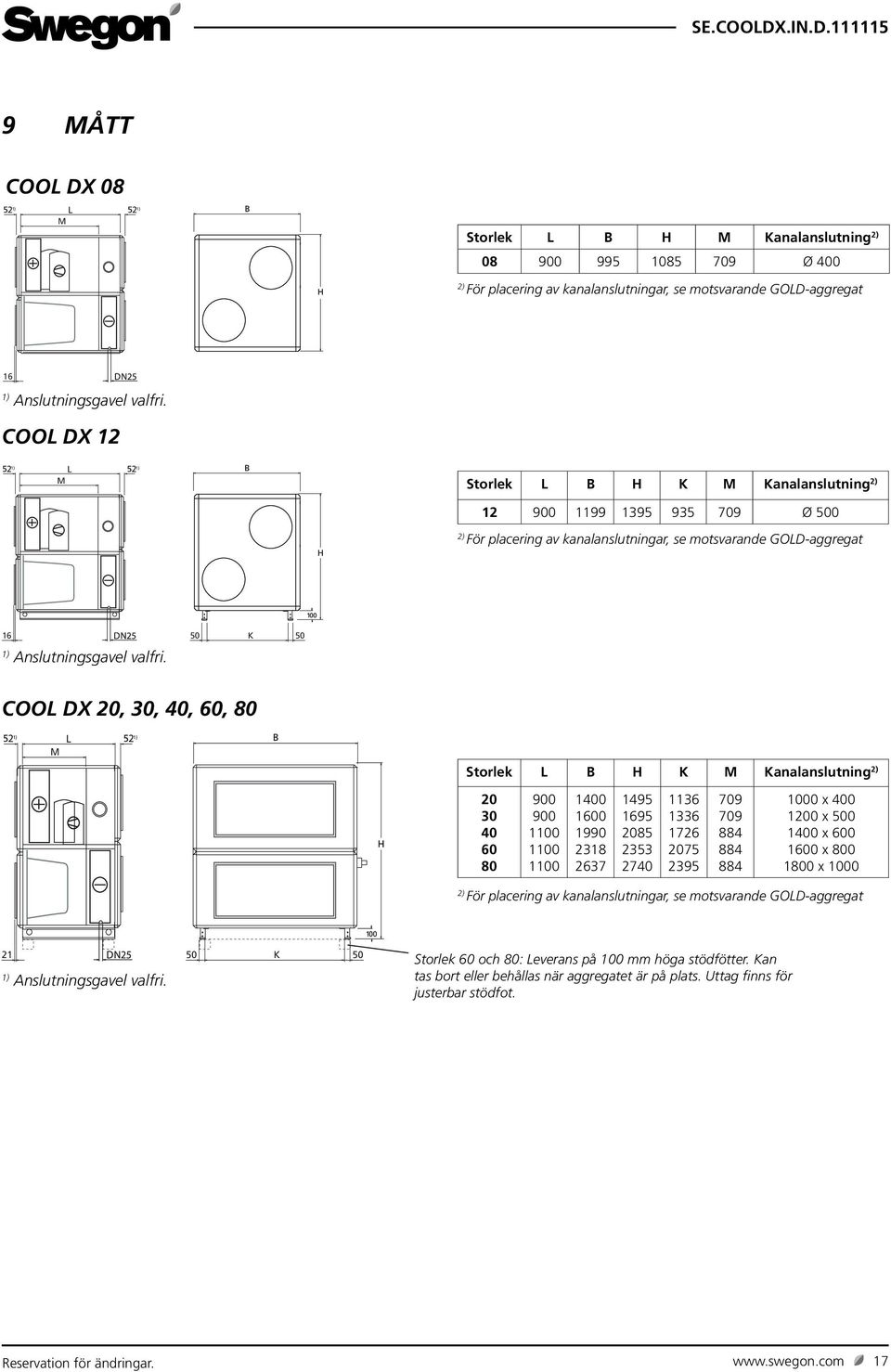

17 9 mått COOL DX 08 ) ) M Storlek L B H M Kanalanslutning 2) Ø 400 2) För placering av kanalanslutningar, se motsvarande GOLD-aggregat 6 ) Anslutningsgavel valfri. COOL DX 2 ) ) M Storlek L B H K M Kanalanslutning 2) Ø 500 2) För placering av kanalanslutningar, se motsvarande GOLD-aggregat 6 50 K ) Anslutningsgavel valfri. 50 COOL DX 20, 30, 40, 60, 80 ) ) M Storlek L B H K M Kanalanslutning 2) x x x x x 000 2) För placering av kanalanslutningar, se motsvarande GOLD-aggregat 2 50 K ) Anslutningsgavel valfri. 50 Storlek 60 och 80: Leverans på 00 mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Uttag finns för justerbar stödfot. Reservation för ändringar. 7

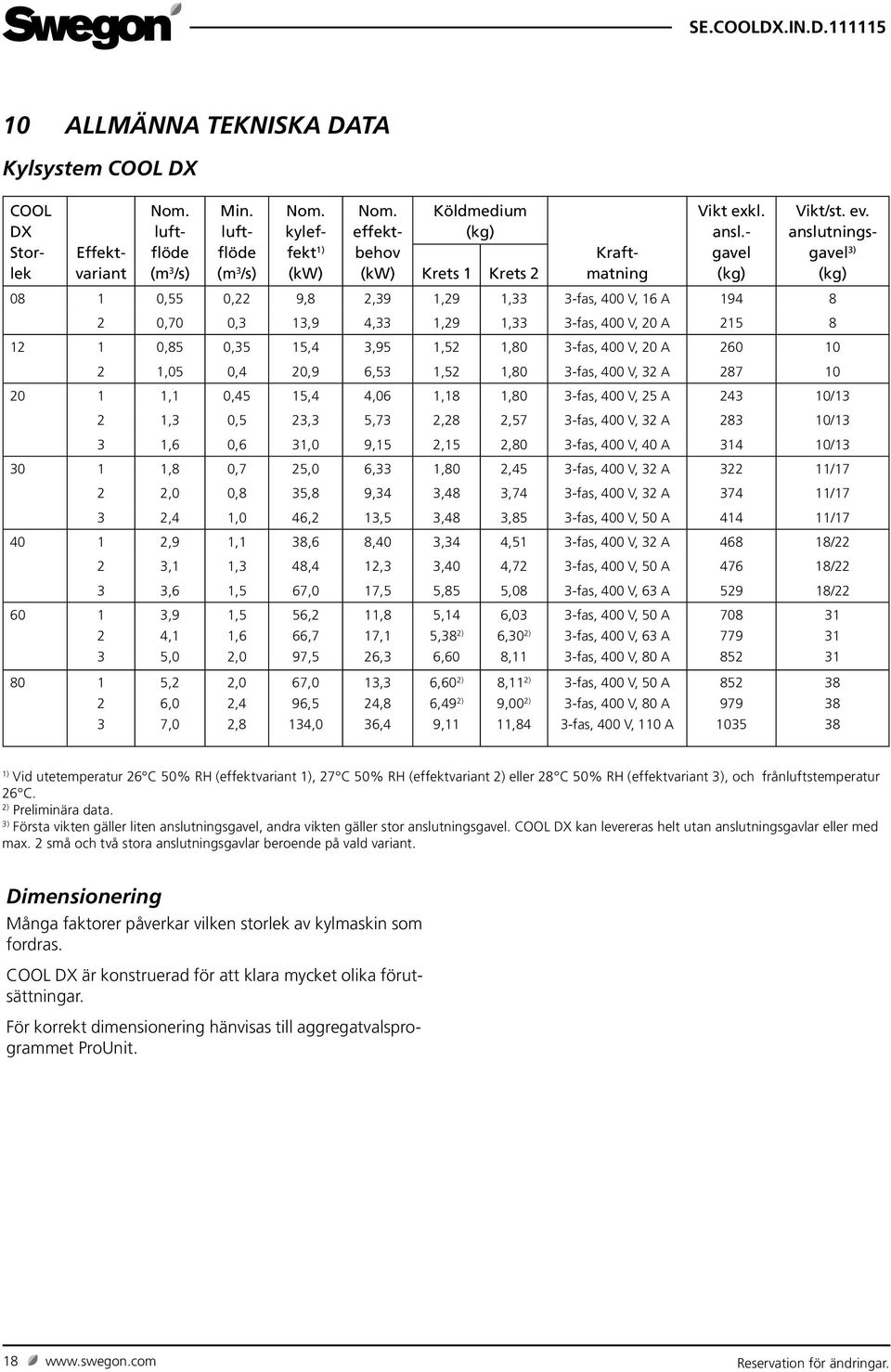

18 0 Allmänna Tekniska data Kylsystem COOL DX COOL DX Storlek Effektvariant Nom. luftflöde (m 3 /s) Min. luftflöde (m 3 /s) Nom. kyleffekt ) (kw) Nom. effektbehov (kw) Köldmedium (kg) Kraftmatning Vikt exkl. ansl.- gavel (kg) Vikt/st. ev. anslutningsgavel 3) (kg) Krets Krets ,55 0,22 9,8 2,39,29,33 3-fas, 400 V, 6 A ,70 0,3 3,9 4,33,29,33 3-fas, 400 V, 20 A ,85 0,35 5,4 3,95,52,80 3-fas, 400 V, 20 A ,05 0,4 20,9 6,53,52,80 3-fas, 400 V, 32 A , 0,45 5,4 4,06,8,80 3-fas, 400 V, 25 A 243 0/3 2,3 0,5 23,3 5,73 2,28 2,57 3-fas, 400 V, 32 A 283 0/3 3,6 0,6 3,0 9,5 2,5 2,80 3-fas, 400 V, 40 A 34 0/3 30,8 0,7 25,0 6,33,80 2,45 3-fas, 400 V, 32 A 322 /7 2 2,0 0,8 35,8 9,34 3,48 3,74 3-fas, 400 V, 32 A 374 /7 3 2,4,0 46,2 3,5 3,48 3,85 3-fas, 400 V, 50 A 44 /7 40 2,9, 38,6 8,40 3,34 4,5 3-fas, 400 V, 32 A 468 8/22 2 3,,3 48,4 2,3 3,40 4,72 3-fas, 400 V, 50 A 476 8/22 3 3,6,5 67,0 7,5 5,85 5,08 3-fas, 400 V, 63 A 529 8/ ,9 4, 5,0,5,6 2,0 56,2 66,7 97,5,8 7, 26,3 5,4 5,38 2) 6,60 6,03 6,30 2) 8, 3-fas, 400 V, 50 A 3-fas, 400 V, 63 A 3-fas, 400 V, 80 A ,2 6,0 7,0 2,0 2,4 2,8 67,0 96,5 34,0 3,3 24,8 36,4 6,60 2) 6,49 2) 9, 8, 2) 9,00 2),84 3-fas, 400 V, 50 A 3-fas, 400 V, 80 A 3-fas, 400 V, 0 A ) Vid utetemperatur 26 C 50% RH (effektvariant ), 27 C 50% RH (effektvariant 2) eller 28 C 50% RH (effektvariant 3), och frånluftstemperatur 26 C. 2) Preliminära data. 3) Första vikten gäller liten anslutningsgavel, andra vikten gäller stor anslutningsgavel. COOL DX kan levereras helt utan anslutningsgavlar eller med max. 2 små och två stora anslutningsgavlar beroende på vald variant. Dimensionering Många faktorer påverkar vilken storlek av kylmaskin som fordras. COOL DX är konstruerad för att klara mycket olika förutsättningar. För korrekt dimensionering hänvisas till aggregatvalsprogrammet ProUnit. 8 Reservation för ändringar.

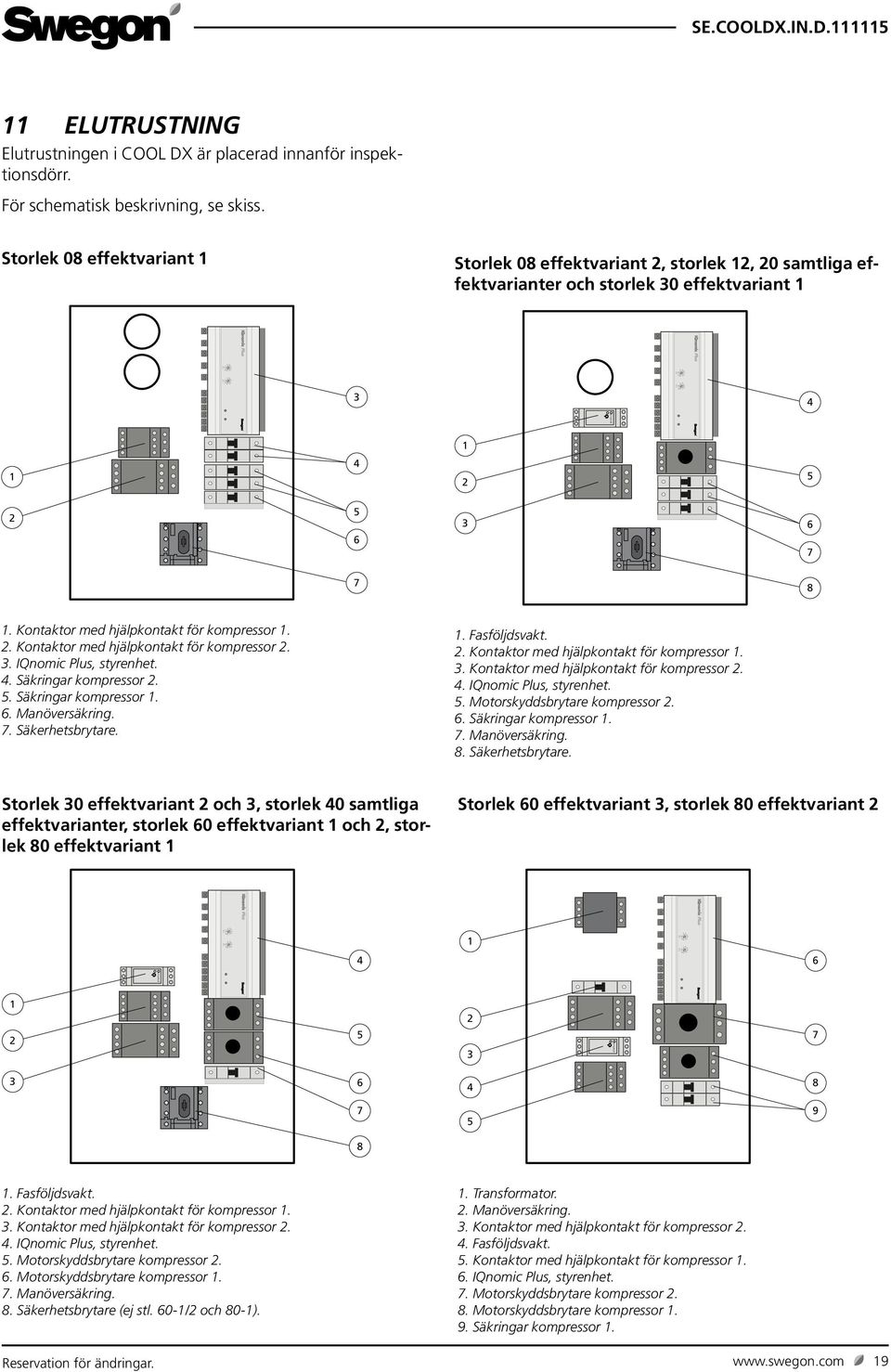

19 0 P 0 P 0 P 0 P 0 P 0 P P 0 P SE.COOLDX.IN.D.5 Elutrustning Elutrustningen i COOL DX är placerad innanför inspektionsdörr. För schematisk beskrivning, se skiss. Storlek 08 effektvariant Storlek 08 effektvariant 2, storlek 2, 20 samtliga effektvarianter och storlek 30 effektvariant 3 4 L-L2-L Kontaktor med hjälpkontakt för kompressor. 2. Kontaktor med hjälpkontakt för kompressor IQnomic Plus, styrenhet. 4. Säkringar kompressor Säkringar kompressor. 6. Manöversäkring. 7. Säkerhetsbrytare.. Fasföljdsvakt. 2. Kontaktor med hjälpkontakt för kompressor. 3. Kontaktor med hjälpkontakt för kompressor IQnomic Plus, styrenhet. 5. Motorskyddsbrytare kompressor Säkringar kompressor. 7. Manöversäkring. 8. Säkerhetsbrytare. Storlek 30 effektvariant 2 och 3, storlek 40 samtliga effektvarianter, storlek 60 effektvariant och 2, storlek 80 effektvariant Storlek 60 effektvariant 3, storlek 80 effektvariant L-L2-L L-L2-L Fasföljdsvakt. 2. Kontaktor med hjälpkontakt för kompressor. 3. Kontaktor med hjälpkontakt för kompressor IQnomic Plus, styrenhet. 5. Motorskyddsbrytare kompressor Motorskyddsbrytare kompressor. 7. Manöversäkring. 8. Säkerhetsbrytare (ej stl. 60-/2 och 80-).. Transformator. 2. Manöversäkring. 3. Kontaktor med hjälpkontakt för kompressor Fasföljdsvakt. 5. Kontaktor med hjälpkontakt för kompressor. 6. IQnomic Plus, styrenhet. 7. Motorskyddsbrytare kompressor Motorskyddsbrytare kompressor. 9. Säkringar kompressor. Reservation för ändringar. 9

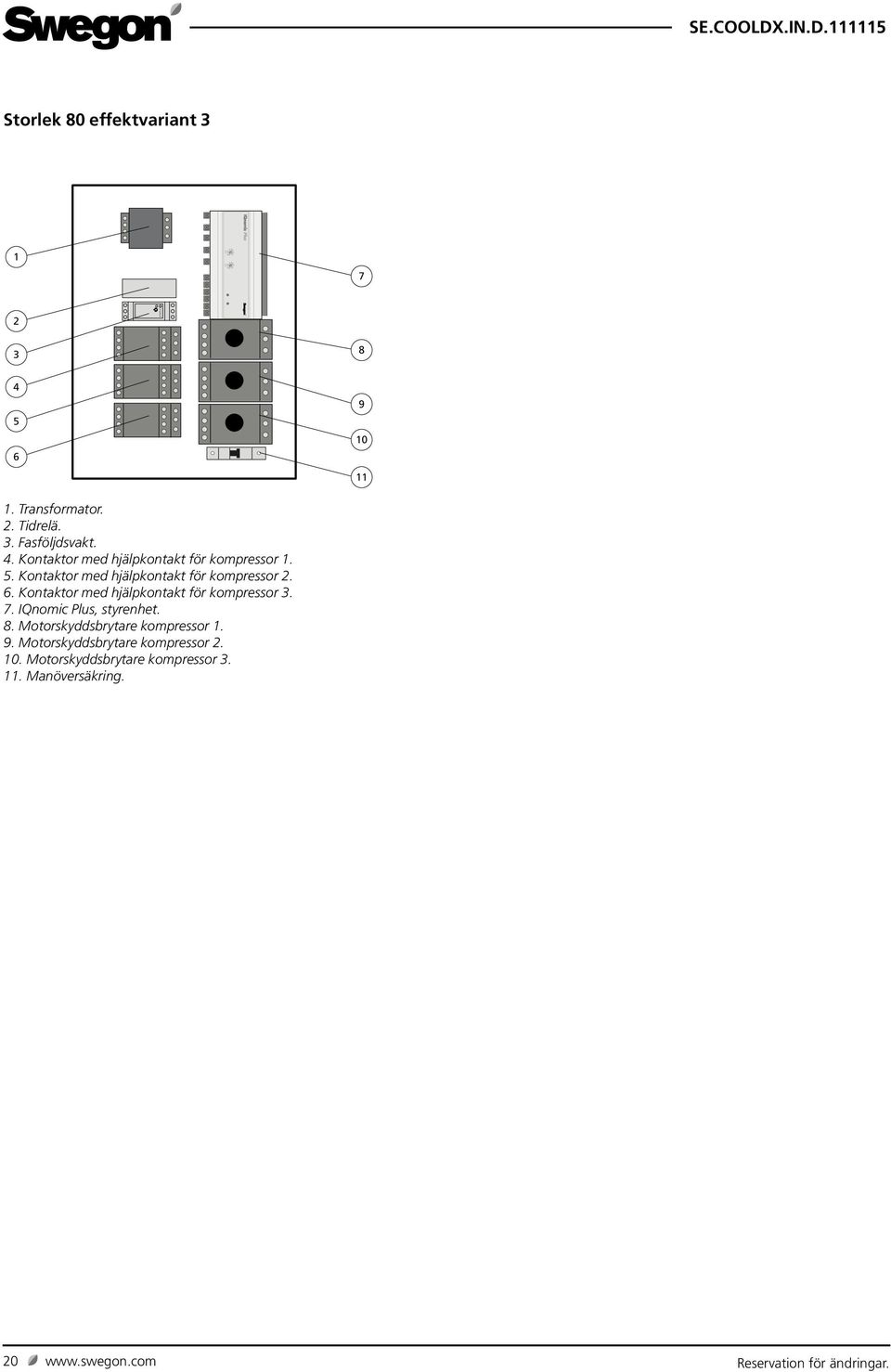

20 0 P 0 P SE.COOLDX.IN.D.5 Storlek 80 effektvariant L-L2-L Transformator. 2. Tidrelä. 3. Fasföljdsvakt. 4. Kontaktor med hjälpkontakt för kompressor. 5. Kontaktor med hjälpkontakt för kompressor Kontaktor med hjälpkontakt för kompressor IQnomic Plus, styrenhet. 8. Motorskyddsbrytare kompressor. 9. Motorskyddsbrytare kompressor Motorskyddsbrytare kompressor 3.. Manöversäkring Reservation för ändringar.

21 2 Internt ELschema 2. COOL DX storlek 08 effektvariant B.x = Högtrycksgivare B2.x = Lågtrycksgivare B5 = Utetemperaturgivare BPx = Högtryckspressostat C = Kondensator Fx = Säkring Mx = Kompressor PSC = Styrning för fasföljd QM = Motorskydd Q = Lastfrånskiljare Reservation för ändringar. 2

22 2.2 COOL DX storlek 08 effektvariant 2, storlek 2 och 20 alla effektvarianter och storlek 30 effektvariant B.x = Högtrycksgivare B2.x = Lågtrycksgivare B5 = Utetemperaturgivare BPx = Högtryckspressostat C = Kondensator Fx = Säkring Mx = Kompressor PSC = Styrning för fasföljd QM = Motorskydd Q = Lastfrånskiljare 22 Reservation för ändringar.

23 2.3 COOL DX storlek 30 effektvariant 2 och 3, storlek 40 alla effektvarianter, storlek 60 effektvariant och 2 B.x = Högtrycksgivare B2.x = Lågtrycksgivare B5 = Utetemperaturgivare BPx = Högtryckspressostat C = Kondensator Fx = Säkring Mx = Kompressor PSC = Styrning för fasföljd QM = Motorskydd Q = Lastfrånskiljare Reservation för ändringar. 23

24 2.4 COOL DX storlek 60 effektvariant 3 och storlek 80 effektvariant 2 B.x = Högtrycksgivare B2.x = Lågtrycksgivare B5 = Utetemperaturgivare BPx = Högtryckspressostat C = Kondensator Fx = Säkring HEx = Vevhusvärmare Mx = Kompressor MPM = Motorskyddsmodul PSC = Styrning för fasföljd QM = Motorskydd Q = Lastfrånskiljare 24 Reservation för ändringar.

25 2.5 COOL DX storlek 80 effektvariant B.x = Högtrycksgivare B2.x = Lågtrycksgivare B5 = Utetemperaturgivare BPx = Högtryckspressostat C = Kondensator Fx = Säkring HEx = Vevhusvärmare Mx = Kompressor MPM = Motorskyddsmodul PSC = Styrning för fasföljd QM = Motorskydd Q = Lastfrånskiljare Reservation för ändringar. 25

26 2.6 COOL DX storlek 80 effektvariant 3 B.x = Högtrycksgivare B2.x = Lågtrycksgivare B5 = Utetemperaturgivare BPx = Högtryckspressostat C = Kondensator Fx = Säkring HEx = Vevhusvärmare Mx = Kompressor MPM = Motorskyddsmodul PSC = Styrning för fasföljd QM = Motorskydd Q = Lastfrånskiljare 26 Reservation för ändringar.

27 3 Igångkörningsprotokoll Företag Handläggare Kund Datum SO-nr: Anl. Objekt/Aggregat Individnr: Anl.adress Typ/storlek Installation/anslutningar Kontrollåtgärd Installation enligt anvisningar Kondensavlopp rätt anslutet, vattenlås vattenfyllt Tilluftsfilter i GOLD-aggregat flyttat till COOL DX Luftslangar för filter i COOL DX monterade enligt anvisningar Elanslutning enligt anvisning Styrkabel från COOL DX till GOLD ansluten enligt anvisning Godkänt/ Utfört Anmärkning Reservation för ändringar. 27

28 Kontroll COOL DX, storlek Fabriksinställt värde Kontrollerat värde Säkring, kompressor 08- D0 Säkring, kompressor 2 D6 Säkring, kompressor 08-2 D0 Motorskyddsbrytare, kompressor 2 8,5 A 2- D0 8,5 A 2-2 D6 5,0 A 20- D0 3,0 A 20-2 D6 5,0 A 20-3 D6 20,0 A 30- D6 5,0 A Motorskyddsbrytare, kompressor ,0 A Motorskyddsbrytare, kompressor 2 20,0 A ,0 A 29,0 A 40-3,0 A 20,0 A ,0 A 29,0 A ,0 A 33,0 A 60-5,0 A 29,0 A ,0 A 33,0 A ,0 A 50,0 A 80-5,0 A 33,0 A ,0 A 50,0 A ,0 A 38,0 + 38,0 A 28 Reservation för ändringar.

29 Kontroll COOL DX, storlek Fabriksinställt värde Kontrollerat värde IQnomic+, funktionsomkopplare 08-2 IQnomic+, funktionsomkopplare Reservation för ändringar. 29

30 30 Reservation för ändringar.
