1 Innehållsförteckning GOD Kylmaskiner/värmepumpar Kylmaskin COO DX/COO DX Top Kylmaskin/värmepump lue ox Aggregatsektion Recirkulationsdel TCR Förbigångsdel TCP Kanaltillbehör Ej isolerade I isolerat hölje Tak- och vägghuvar Komponentlåda Utomhusmontage Mekanisk utrustning Kommunikation El- och styrutrustning Rätten till konstruktionsändringar förbehålls

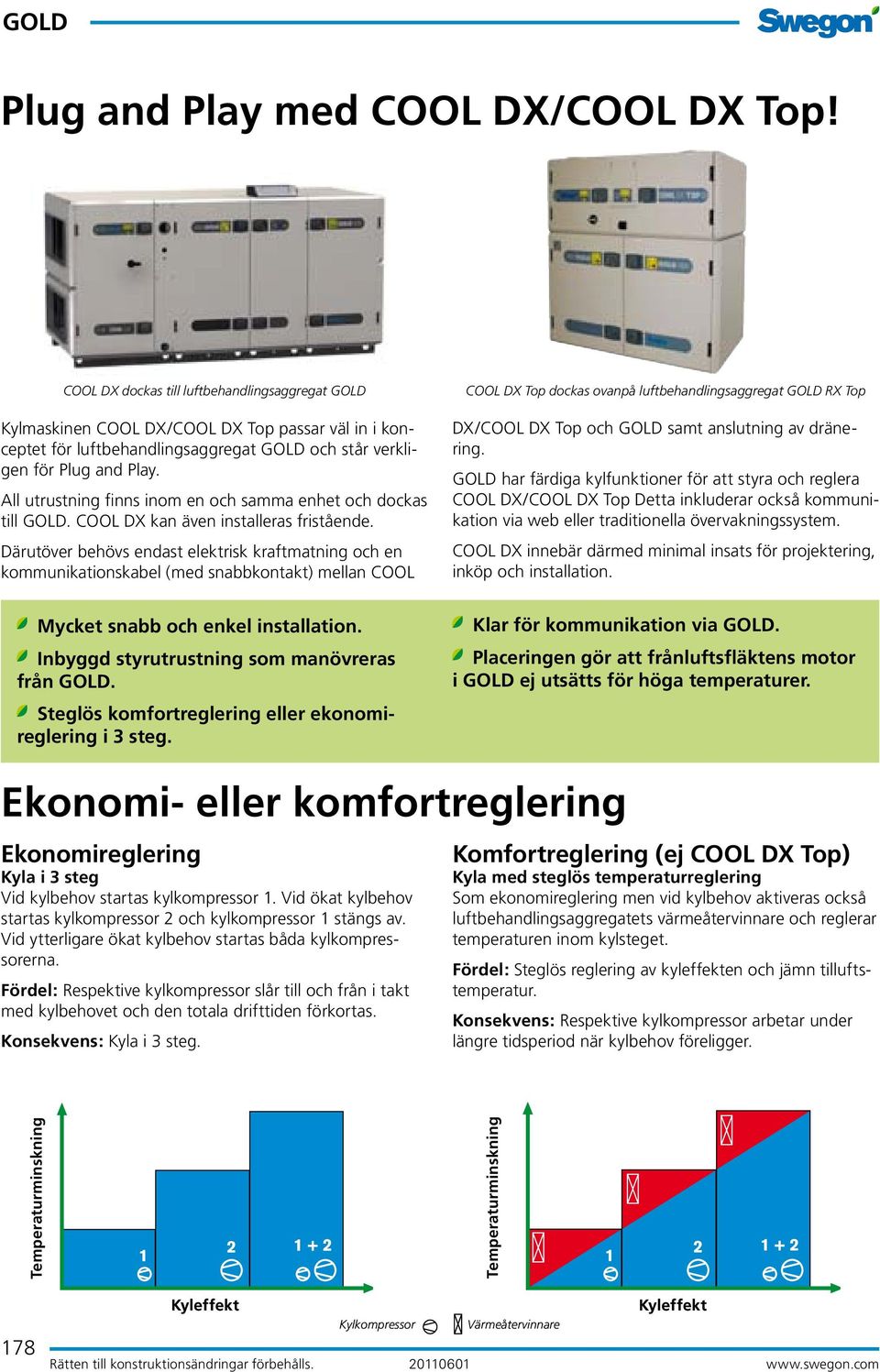

2 Plug and Play med COO DX/COO DX Top! COO DX dockas till luftbehandlingsaggregat GOD Kylmaskinen COO DX/COO DX Top passar väl in i konceptet för luftbehandlingsaggregat GOD och står verkligen för Plug and Play. All utrustning finns inom en och samma enhet och dockas till GOD. COO DX kan även installeras fristående. Därutöver behövs endast elektrisk kraftmatning och en kommunikationskabel (med snabbkontakt) mellan COO COO DX Top dockas ovanpå luftbehandlingsaggregat GOD RX Top DX/COO DX Top och GOD samt anslutning av dränering. GOD har färdiga kylfunktioner för att styra och reglera COO DX/COO DX Top Detta inkluderar också kommunikation via web eller traditionella övervakningssystem. COO DX innebär därmed minimal insats för projektering, inköp och installation. Mycket snabb och enkel installation. Inbyggd styrutrustning som manövreras från GOD. Steglös komfortreglering eller ekonomireglering i 3 steg. Klar för kommunikation via GOD. Placeringen gör att frånluftsfläktens motor i GOD ej utsätts för höga temperaturer. Ekonomi- eller komfortreglering Ekonomireglering Kyla i 3 steg Vid kylbehov startas kylkompressor 1. Vid ökat kylbehov startas kylkompressor 2 och kylkompressor 1 stängs av. Vid ytterligare ökat kylbehov startas båda kylkompressorerna. Fördel: Respektive kylkompressor slår till och från i takt med kylbehovet och den totala drifttiden förkortas. Konsekvens: Kyla i 3 steg. Komfortreglering (ej COO DX Top) Kyla med steglös temperaturreglering Som ekonomireglering men vid kylbehov aktiveras också luftbehandlingsaggregatets värmeåtervinnare och reglerar temperaturen inom kylsteget. Fördel: Steglös reglering av kyleffekten och jämn tilluftstemperatur. Konsekvens: Respektive kylkompressor arbetar under längre tidsperiod när kylbehov föreligger. Temperaturminskning Temperaturminskning 178 Kyleffekt Kylkompressor Värmeåtervinnare Rätten till konstruktionsändringar förbehålls Kyleffekt

3 COO DX/COO DX Top Allmänt Kylmaskin COO DX/COO DX Top är en komplett kylmaskin för komfortkyla i luftbehandlingssystem. COO DX tillverkas i sju storlekar med kyleffekt från 10 till 134 kw. De sju storlekarna är effektmässigt anpassade till luftbehandlingsaggregat GOD COO DX Top tillverkas i tre storlekar med kyleffekt från 6,8 till 20,4 kw. De tre storlekarna är effektmässigt anpassade till luftbehandlingsaggregat GOD Mekanisk uppbyggnad Kylmaskin COO DX placeras mot GOD-aggregatets uteluft- och avluftssida. Kylmaskin COO DX Top placeras ovanpå luftbehandlingsaggregat GOD RX Top. Alla komponenter är kyltekniskt och elektriskt färdigkopplade och samlade i ett gemensamt hölje. Paneler i sandwich-konstruktion bestående av galvaniserad ytterplåt (0,7 mm), synliga delar målade (NCS S2005- Y30R), innerplåt (1 mm) i aluzink och mellanliggande isolering (50 mm) av mineralull. uftkylare och kondensor är uppbyggda av kopparrör och profilerade aluminiumlameller. Kylmaskinen är provkörd före leverans. Styrning och reglering Kylmaskin COO DX/COO DX Top har inbyggt styr- och reglersystem. Det krävs enbart en kommunikationskabel för att överföra information mellan COO DX/COO DX Top- och GODstyrningarna. Kommunikationskabel medföljer vid leverans. All driftstatus och övrig information erhålls i GODaggregatets handterminal. Kyleffekten regleras genom att en eller två kompressorer är i drift. Regleringen sker i 3 steg binärt. På styrsignal till/från startar kompressor M1. Vid ökat behov startar kompressor M2 samtidigt som kompressor M1 stannar. Om ytterligare ökat behov föreligger är både kompressor M1 och M2 i drift. Fullständigt direktverkande system COO DX/COO DX Top har ett fullständigt direktverkande system. På den kalla sidan finns ett förångningsbatteri för direktförångande köldmedium och på den varma sidan finns ett kondensorbatteri. COO DX COO DX Top Köldmedium COO DX/COO DX Top har dubbla köldmediekretsar, som är fyllda vid leverans. Köldmediemängd för respektive storlek framgår av tabell Tekniska data. Köldmedium är R410A. Detta köldmedium har ingen idag känd inverkan på ozonskiktet och det finns inga nu kända restriktioner inför framtiden. Installationskontroll, rapporteringsskyldighet och periodisk kontroll kan i vissa fall krävas av kontrollmyndighet. Kanalanslutning För kylmaskin COO DX är anslutningsgavel till uteluftsoch/eller avluftskanal valfri. Om anslutningsgavel väljs sker kanalanslutning med gejdprofil (storlek 20-80) eller gummiringstätning (storlek 08-12). Om anslutningsgavel ej väljs sker kanalanslutning på kylmaskinens profiler via en övergång (ej Swegon). För kylmaskin COO DX Top sker kanalanslutning med gummiringstätning. GOD Rätten till konstruktionsändringar förbehålls

4 COO DX/COO DX Top Tekniska data COO DX COO DX Storlek Effektvariant Nom. luftflöde (m 3 /s) Min. luftflöde (m 3 /s) Nom. kyleffekt (kw) Nom. effektbehov (kw) Köldmedium () Kraftmatning Vikt exkl. ansl.- gavel () Vikt/st. ev. anslutningsgavel 2) () Krets 1 Krets ,55 0,22 9,8 2,39 1,20 1,30 3-fas+N, 400 V, 16 A ,70 0,3 13,9 4,33 1,20 1,30 3-fas+N, 400 V, 20 A ,85 0,35 15,4 3,95 1,50 1,70 3-fas+N, 400 V, 20 A ,05 0,4 20,9 6,53 1,50 1,70 3-fas+N, 400 V, 25 A ,1 0,45 15,4 4,06 1,20 1,50 3-fas+N, 400 V, 25 A /13 2 1,3 0,5 23,3 5,73 2,50 2,80 3-fas+N, 400 V, 25 A /13 3 1,6 0,6 31,0 9,15 2,10 2,40 3-fas+N, 400 V, 40 A / ,8 0,7 25,0 6,33 1,80 2,00 3-fas+N, 400 V, 32 A /17 2 2,0 0,8 35,8 9,34 3,00 3,20 3-fas, 400 V, 25 A /17 3 2,4 1,0 46,2 13,5 2,90 3,30 3-fas, 400 V, 40 A / ,9 1,1 38,6 8,40 3,30 4,00 3-fas, 400 V, 25 A /22 2 3,1 1,3 48,4 12,3 3,30 4,50 3-fas, 400 V, 40 A /22 3 3,6 1,5 67,0 17,5 5,50 4,50 3-fas, 400 V, 50 A / ,9 4,1 5,0 1,5 1,6 2,0 56,2 66,7 97,5 11,8 17,1 26,3 4,50 5,00 6,00 5,50 5,20 7,50 3-fas, 400 V, 40 A 3-fas, 400 V, 50 A 3-fas, 400 V, 80 A ,2 2,0 67,0 13,3 6,60 7,30 3-fas, 400 V, 50 A ,0 2,4 96,5 24,8 6,50 9,00 3-fas, 400 V, 80 A ,0 2,8 134,0 36,4 9,00 11,50 3-fas, 400 V, A Vid utetemperatur 26 C 50% R (effektvariant, 27 C 50% R (effektvariant 2) eller 28 C 50% R (effektvariant 3), och frånluftstemperatur 26 C. 2) Första vikten gäller liten anslutningsgavel, andra vikten gäller stor anslutningsgavel. COO DX kan levereras helt utan anslutningsgavlar eller med max. 2 små och två stora anslutningsgavlar beroende på vald variant. COO DX Top COO DX Top Storlek Effektvariant Nom. luftflöde (m 3 /s) Min. luftflöde (m 3 /s) Nom. kyleffekt (kw) Nom. effektbehov (kw) Köldmedium () Kraftmatning Krets 1 Krets ,40 0,10 6,77 1, ,00 3-fas+N, 400 V, 16 A ,55 0,20 9,30 2,48 1,02 1,03 3-fas+N, 400 V, 20 A ,55 0,22 9,31 2,38 1,15 1,20 3-fas+N, 400 V, 20 A ,70 0,3 13,5 4,34 1,29 1,30 3-fas+N, 400 V, 20 A ,85 0,35 14,8 3,95 1,60 1,70 3-fas+N, 400 V, 20 A ,05 0,40 20,4 6,69 1,75 1,92 3-fas+N, 400 V, 25 A 340 Vid utetemperatur 26 C 50% R (effektvariant eller 28 C 50% R (effektvariant 2), och frånluftstemperatur 26 C. Vikt () Dimensionering i ProUnit Många faktorer påverkar vilken effektvariant av kylmaskin som fordras. För korrekt dimensionering hänvisas till aggregatvalsprogrammet ProUnit. 180 Rätten till konstruktionsändringar förbehålls

5 COO DX/COO DX top El-, styr- och reglerutrustning Allmänt Kylmaskin COO DX/COO DX Top är internt färdigkopplad och provkörd vid leverans. All elektrisk utrustning är samlad i en ellåda inuti COO DX/COO DX Top. Säkerhetsbrytare är placerad på kylmaskinens framsida. Kraftmatning Inkommande kraftmatning för 400 V (4-ledarsystem storlek 30 effektvariant 2 och 3 samt storlek alla effektvarianter, 5-ledarsystem övriga) ansluts direkt på säkerhetsbrytaren. Elektrisk anslutning för kraftmatning skall göras enligt tabell för tekniska data på föregående sida. Tröga säkringar skall användas. I de fall där automatsäkringar används skall dessa ha D-karaktäristik. Styrning och reglering Färdig kommunikationskabel med snabbkoppling för till/ från, reglering av kyl effekt samt driftindikering och larm används. Kommunikationskabeln ingår i leverans. Normer COO DX/COO DX Top är CE-märkt enligt PED och enligt EMC-direktivet för störningsnivåer enligt normerna SS-EN respektive SS-EN (utstrålning i bostäder, kontor, butiker och liknande miljöer samt för immunitet i industrimiljö). Gäller för Sverige: El-utrustningen uppfyller ESÄK-FS 1999:5, SS-EN och övriga tillämpliga svenska normer och föreskrifter. andterminal Inställningar, avläsning av värden och eventuella larm sker i GOD-aggregatets handterminal. GOD Rätten till konstruktionsändringar förbehålls

6 COO DX/COO DX top Varianter COO DX 08 COO DX ögerutförande ögerutförande Vänsterutförande uftkylare nedre plan/ GOD fläktplacering 1 uftkylare övre plan/ GOD fläktplacering 2 Vänsterutförande Uteluft Tilluft Frånluft Avluft uftkylare övre plan/ GOD fläktplacering 1 uftkylare nedre plan/ GOD fläktplacering 2 Installationsråd Kylmaskinen placeras mot GOD-aggregatets uteluft/avluftssida, se skiss ovan. Kylmaskin COO DX dockas direkt till GOD-aggregatet, med s k full face-anslutning (utan anslutningsgavlar). COO DX kan även installeras fristående. I detta fall ska COO DX beställas som variant med anslutningsgavlar. Vid placering beaktas att inspektionsdörr skall kunna öppnas och att dräneringsanslutning och kraftanslutning kan ske utan problem. Dränering av luftkylare uftkylaren i kylmaskinen är försett med dräneringstråg och dräneringsanslutning (kondensvatten bildas i luftkylaren). Dränering skall anslutas till dräneringstråget via vattenlås (tillbehör) och dras till avlopp. öjdanpassning till GOD/vattenlås COO DX storlek 08 I kombination med GOD RX 08 Konstruktionen av GOD-aggregatet gör det nödvändigt att placera det på bottenbalk, stativ eller någon form av fundament för att kunna öppna inspektionsdörrar. ottenbalk och stativ finns som tillbehör. Motsvarande bottenbalk och stativ finns som tillbehör även till COO DX. ottenbalkarna/stativen är höjdanpassade till varandra. Stativen möjliggör även utrymme för ev. vattenlås i nedre plan (högerutförande). I kombination med GOD PX 07/08 uftbehandlingsaggregatet levereras på ett 180 mm högt fundament. Motsvarande fundament finns som tillbehör även till COO DX. Fundamenten är höjdanpassade till varandra och möjliggör även utrymme för ev. vattenlås i nedre plan (högerutförande). COO DX storlek uftbehandlingsaggregat GOD och kylmaskin COO DX levereras med en mm hög bottenbalk. Gäller vid luftkylare i nedre plan: Vid vattenlås (tillbehör), måste GOD-aggregatet och kylmaskinen höjas minst 50 mm för att vattenlåset skall få plats. Detta utförs lämpligen med tillbehöret justerbara stödfötter. COO DX storlek uftbehandlingsaggregat GOD och kylmaskin COO DX levereras med en mm hög bottenbalk och mm höga stödfötter. Stödfötterna kan tas bort eller behållas. Gäller vid luftkylare i nedre plan: Vid vattenlås (tillbehör), måste GOD-aggregatet och kylmaskin COO DX höjas minst 50 mm, utöver bottenbalk, för att vattenlåset skall få plats. Detta utförs lämpligen genom att låta de fabriksmonterade stödfötterna vara kvar. Man kan också ta bort dem och montera justerbara stödfötter (tillbehör). Tilluftsfilter COO DX levereras utan tilluftsfilter, tilluftsfilter i GOD-aggregat demonteras och flyttas till COO DX. 182 Rätten till konstruktionsändringar förbehålls

7 COO DX/COO DX top Varianter COO DX Top Vänsterutförande ögerutförande Uteluft Tilluft Frånluft Avluft Installationsråd Kylmaskinen placeras ovanpå ett GOD RX Top försedd med en dockningsmodul, se skiss ovan. Vid placering beaktas att inspektionsdörr skall kunna öppnas och att dräneringsanslutning och kraftanslutning kan ske utan problem. Dränering av luftkylare uftkylaren i kylmaskinen är försett med dräneringstråg och dräneringsanslutning (kondensvatten bildas i luftkylaren). Dränering skall anslutas till dräneringstråget via vattenlås (tillbehör) och dras till avlopp. GOD Rätten till konstruktionsändringar förbehålls

8 COO DX/COO DX top Måttuppgifter COO DX 08 M Storlek K M Kanalanslutning 2) Ø 400 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat 16 ottenbalk är tillbehör Anslutningsgavel valfri. 50 K 50 COO DX 12 M Storlek K M Kanalanslutning 2) Ø 500 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat K 50 Anslutningsgavel valfri. COO DX 20, 30, 40, 60, 80 M Storlek K M Kanalanslutning 2) x x x x x 0 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat K Anslutningsgavel valfri. 50 Storlek 60 och 80: everans på mm höga stödfötter. Kan tas bort eller behållas när aggregatet är på plats. Uttag finns för justerbar stödfot. COO DX Top 05, 08, När anläggningens totalhöjd beräknas används GOD-aggregatets höjdmått + -mått i skissen ovan. 28 Storlek Kanalanslutning 2) Ø Ø Ø 500 2) För placering av kanalanslutningar, se motsvarande GOD-aggregat 184 Rätten till konstruktionsändringar förbehålls

9 Kylmaskin/värmepump lue ox Allmänt Ett brett sortiment av Swegons kylmaskiner/värmepumpar typ lue ox finns tillgängligt. Se särskild katalog. Kylmaskiner/värmepumpar lue ox är av högsta kvalitet och ledande inom sitt segment. AQUA ink Med den hydrauliska modulen AQUA ink förses både luftbehandlingsaggregat och komfortmoduler med kyla. Se särskild katalog. Styrning och reglering Inbyggt i GOD-aggregatets styrning finns funktioner avsedd att användas för styrning av tider, temperaturer etc. samt avläsning av larm och värden för en lue ox kylmaskin/värmepump via handterminal och webbsida i ett GOD-aggregat. Inbyggt i GOD-aggregatets styrning finns också en optimeringsfunktion. Optimeringsfunktionen optimerar läget på ventilen till vattenbatteriet, så att ventilen alltid strävar efter att vara fullt öppen. Istället styrs vattentemperaturen vilket ger energibesparing. Se särskild funktionsguide lue ox. lue ox kylmaskin Ex: CEEST A AQUA ink lue ox värmepump Ex: UMRA Max Installation Installationen är snabb och enkel jämfört med andra system. Det krävs endast hydraulisk och elektrisk anslutning mellan GOD-aggregat, kylmaskin/värmepump och eventuell AQUA ink. GOD Alla nödvändiga styrfunktioner finns klara att aktivera. En leverantör av all utrustning. Rätten till konstruktionsändringar förbehålls

10 Aggregatsektioner Recirkulationsdel TCR TCR består av en extra aggregatsektion som har ett motordrivet spjäll (on/off eller modulerande) i mellanplanet. Recirkulationsdel TCR kan erhållas för GOD RX, PX och CX från storlek 11 och större. GOD PX kan ej användas till funktion ReCO 2. I leverans ingår: Recirkulationsdel. Monterat ställdon för spjäll. Erforderligt förlängningskablage för tilluftsfläkten. everansutförande: Storlek 11-40: Recirkulationsdel som fristående aggregatsektion. Storlek 50-80: Recirkulationsdelen är monterad till en av aggregatsektionerna. Storlek 120: Recirkulationsdelen levereras fristående i två delar. Krav på ytterligare utrustning: eroende på hur man vill använda recirkulationsdelen kan det också krävas extra givare för t ex tryck, rumstemperatur eller CO 2, värme- och/eller kylbatteri samt avstängningsspjäll för avluft och uteluft. Arbete på byggplats: Storlek 11-40: Delning av GOD-aggregatet. Montage av recirkulationsdelen. Storlek 50-80: Ihopmontering av enheter enligt leveransutförande ovan. Storlek 120: Montering av recirkulationsdel till en enhet. Recirkulationsdelen ihopmonteras sedan med övriga aggregatsektioner. Drift: Recirkulation, on/off: Kan användas när man vill värma en obemannad lokal med returluft, en ekonomisk lösning för t ex fabrikslokaler, shopping centra etc. Funktionen intermittent nattvärme stoppar frånluftsfläkt Normal drift. Recirkulation, on/off. Frånluftsfläkt stoppad, spjäll uteluft och avluft helt stängda, spjäll recirkulationsdel helt öppet. Uteluft Tilluft Recirkulation, modulerande. Tilluftsfläkt högre varvtal, spjäll Frånluft Avluft uteluft och och recirkulationsdel öppna efter behov. och värmeåtervinning, stänger avstängningsspjäll för uteluft och avluft och öppnar spjäll i recirkulationsdel. Se även avsnitt Styrfunktioner. Recirkulation, modulerande: Kan användas för behovsstyrd och ekonomisk drift av fläktar, värme och kyla, framförallt i lokaler med varierande belastning. Den patentsökta funktionen ReCO 2 anpassar luftkvalitet (på signal från CO 2 -givare) och temperatur genom att steglöst styra avstängningsspjäll och spjäll i recirkulationsdelen samt fläktarnas varvtal. Se även avsnitt Styrfunktioner. Funktionen ReCO 2 kräver tillbehöret, komplett sats för styrning av funktion för blandning (ReCO 2 ), TZ Trycivare och IQnomic Plus ingår. uftkvalitetsgivare beställs separat. För GOD 11/ / / / / / / Rätten till konstruktionsändringar förbehålls Transportsäkring (GOD, storlek 11-40), avlägsnas vid montering. eroende på utförande kan spjäll vara monterat i över- eller underplan (för GOD storlek 120 är spjället alltid monterat i överplan).

11 Aggregatsektioner Förbigångsdel TCP Förbigångsdel TCP är en extra aggregatsektion med en öppning för kanalanslutning på ovansidan. Förbigångsdel TCP kan erhållas för GOD RX och CX, storlek 12-40, med frånluftsfläkt i övre plan. Förbigångsdelen används när man vill leda frånluft förbi värmeväxlare och filter, t ex som en del i ett system för röasevakuering, se exempel. everansutförande: Förbigångsdel levereras som fristående aggregatsektion. Krav på ytterligare utrustning: eroende på användningsområde kan extra spjäll krävas. Arbete på byggplats: Delning av GOD-aggregatet. Montage av förbigångsdelen. Exempel GOD Normal drift. Frånluften leds förbi värmeväxlare och filter Uteluft Tilluft Frånluft Avluft 550 G I För GOD G I / / / Transportsäkring, avlägsnas vid montering. Rätten till konstruktionsändringar förbehålls

12 Kanaltillbehör, ej isolerade Gemensamt för ej isolerade kanaltillbehör Kanaltillbehören placeras utanför GOD-aggregatet i kanal. De unika Wing+-fläktarna i GOD-aggregatet gör det också möjligt att placera kanaltillbehör direkt mot GOD-aggregatets kanalanslutning utan tryckförluster eller ojämn luftfördelning. Vid utomhusutförande, skall isolerade kanaltillbehör användas, se särskilt avsnitt. Kanaltillbehör för GOD storlek 04/05, 07/08 och 11/12 är försedda med gummiringstätning. Kanaltillbehör för GOD storlek 14/20, 25/30, 35/40, 50/60, 70/80 och /120 är försedda med anslutningsram för gejdskarvning (gejdskenor beställs separat). Anslutningsram av typ METU finns som tillbehör. Eventuell isolering sker på plats. Övriga uppgifter för dimensionering erhålles genom databeräkning i aggregatvalsprogrammet ProUnit. Spjäll TSA Spjäll TSA används som avstängningsspjäll eller forceringsspjäll. Övriga storlekar kan även användas vid andra tillämpningar, t ex som uteluftsspjäll för styrfunktion ReCO 2. Normalt används avstängningsspjäll om aggregatet står stilla under någon tid, t ex nattetid, eller om luftvärmare vatten utan frostsprängningsskydd används. Monteras i horisontell eller vertikal kanal. Komplett med spjällställdon för 230 eller 24 V. Ställdonet kan väljas med fjäderåtergång eller on/off. TSA kan även erhållas med ställdon av typ modulerande med fjäderåtergång. Tekniska data Cirkulära spjäll i varmförzinkad stålplåt, rektangulära i aluzinkbelagd stålplåt. Täthetsklass 3 enligt EN Rektangulära spjäll är lagrade i nylonbussningar. TSA , motsvarar GOD storlek 04, 05 TSA , motsvarar GOD storlek 07, 08 TSA , motsvarar GOD storlek 11, 12 Installation Styrning och matningsspänning ansluts via plint på aggregatet. TSA -040, motsvarar GOD storlek 14, 20 TSA , motsvarar GOD storlek 25, 30 TSA , motsvarar GOD storlek 35, 40 TSA , motsvarar GOD storlek 50, 60 TSA 180-, motsvarar GOD storlek 70, 80 TSA , motsvarar GOD storlek, 120 (för intag resp. fläktutlopp framåt) TSA , motsvarar GOD storlek, 120 (för fläktutlopp uppåt) A 50 TSA A Ø Ø Ø Rätten till konstruktionsändringar förbehålls TSA A C D

13 Kanaltillbehör, ej isolerade Aggregatljuddämpare TDA TDA , och juddämpare TDA , och är cirkulära ljuddämpare för GOD storlek och är avsedda för montering i kanal. Tekniska data Galvaniserad stålplåt. juddämpande material bestående av mm långfibrig glasull som ger god ljuddämpning, speciellt i mittfrekvenserna. Glasull täckt med EUROON, som tål väsentligt högre lufthastigheter och mekaniska påkänningar än stapelfiber. juddämpande material avtäckt med perforerad stålplåt utanför EUROONET. Installation Möjlighet till inspektion och rengöring skall säkerställas. TDA , motsvarar GOD storlek 04, 05 TDA , motsvarar GOD storlek 07, 08 TDA , motsvarar GOD storlek 11,12 GOD TDA , , Rätten till konstruktionsändringar förbehålls

14 Kanaltillbehör, ej isolerade Aggregatljuddämpare TDA TDA -040 till juddämpare TDA -040 till är rektangulära ljuddämpare för GOD storlek och är avsedda för montering i kanal eller direkt mot aggregat. Tekniska data Galvaniserad stålplåt. Absorptionsmaterial av typ Cleanolon-A. Cleanolon-A består av mineralull täckt med en perforerad aluminiumfolie. Typgodkänt med avseende på rensbarhet, emissioner och fibermedryckning. Materialet uppfyller krav på ytskikt klass 1 (högsta klassen). Installation Möjlighet till inspektion och rengöring skall säkerställas. TDA TDA TDA TDA TDA TDA TDA , motsvarar GOD storlek 14, 20 TDA , motsvarar GOD storlek 25, 30 TDA , motsvarar GOD storlek 35, 40 TDA , motsvarar GOD storlek, 120 TDA , motsvarar GOD storlek 50, 60 TDA , motsvarar GOD storlek 70, 80 D TDA TDA D Rätten till konstruktionsändringar förbehålls

15 Kanaltillbehör, ej isolerade uftvärmare TA, varmvatten uftvärmare TA används för eftervärmning av tilluften med varmvatten som media. Med GOD-aggregatets styrsystem och när den effektiva roterande värmeväxlaren används kan man vid temperaturreglering enligt FRT-modellen ofta utesluta luftvärmare för eftervärmning. uftvärmare kan monteras för horisontell eller vertikal luftström. uftvärmare TA, effektvariant 1, kan erhållas med Thermo Guard frostsprängningsskydd. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. Miljöklass C4. amellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. uftvärmare TA finns i två effektvarianter. Effektvariant 2 ger högst effekt. Samtliga luftvärmare är försedda med särskilda luftningsoch avtappningsproppar. För frysvaktsgivare finns separat uttag. Ventilsats Ventilsats TV med 2(3)-vägsventil, ställdon, frysskyddsgivare och anslutningskabel med snabbkoppling kan beställas. Om egen ventil används finns möjlighet att istället välja elektrisk anslutningssats. Denna innehåller anslutningskabel med snabbkoppling, motstånd och dykeller anliggningsgivare. Extra tillbehör Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. Installationsprincip med Thermo Guard Thermo Guard Swegon Thermo Guard anslutning T-stycke Frysskyddsgivare Värmevatten Reglerventil Installationsprincip utan Thermo Guard Gäller för TA och (3)-vägs ventil T-stycke Stängventil Frysskyddsgivare Stängventil (får ej vara stängd vid frysfara tryckavlastning. Eventuell tryckregulator Värmevatten Injusteringsventil ackventil Stängventil GOD Sekundärpump Stängventil Frysvaktsgivare. Gäller för TA -040 till 180- Frysskyddsgivare för TA storlek , och monteras i T-stycke på returledning och för TA storlek -040 till 180- i anslutning på luftvärmaren. Rätten till konstruktionsändringar förbehålls

16 Kanaltillbehör, ej isolerade Utan Thermoguard A Ansl. R utv TA A R * Ø DN15 17 * Eklusive vatten. A 60 TA , motsvarar GOD, stl. 04, 05 TA , motsvarar GOD, stl. 07, 08 TA , motsvarar GOD, stl. 11, C E Ansl. R utv. G A F TA A F G R * Ø DN Ø DN Ø DN Ø DN25 30 * Eklusive vatten. Med Thermoguard A Ansl. R utv TA A R * Ø DN Ø DN Ø DN * Eklusive vatten. A 60 TA , motsvarar GOD, stl. 04, 05 TA , motsvarar GOD, stl. 07, 08 TA , motsvarar GOD, stl. 11, Rätten 50 till konstruktionsändringar förbehålls C E

17 Kanaltillbehör, ej isolerade Ansl. R utv. TA 040, motsvarar GOD, stl. 14, 20 TA , motsvarar GOD, stl. 25, 30 TA , motsvarar GOD, stl. 35, 40 Utan Thermoguard TA A C E R F * DN DN DN DN * Exklusive vatten. TA 040, motsvarar GOD, stl. 14, 20 TA , motsvarar GOD, stl. 25, 30 TA , motsvarar GOD, stl. 35, 40 Ansl. R utv. GOD Utan Thermoguard TA A C E R F * DN A DN DN DN DN * Exklusive vatten. A 60 Ansl. R utv. TA 040, motsvarar GOD, stl. 14, 20 TA , motsvarar GOD, stl. 25, 30 TA , motsvarar GOD, stl. 35, C E Med Thermoguard Effektvariant 1 TA A C E R * DN DN DN20 90 * Exklusive vatten. Rätten till konstruktionsändringar förbehålls

18 Kanaltillbehör, ej isolerade uftvärmare förvärme TF, varmvatten uftvärmare TF används till förvärmning av tilluften med varmvatten som media. TF placeras i uteluftskanal. Genom att förvärma luften kan man vid kall temperatur och hög luftfuktighet undvika att det blir kondens i filtren. Funktionen kan också användas när det är extremt kallt ute och man vill värma luften upp till exempelvis -20 C. Även i kombination med plattvärmeväxlare kan det vara intressant att förvärma luften för att slippa by-pass av värmeväxlaren. Tekniska data uftvärmaren är dimensionerad för uppvärmning från -4 C till + 4 C vid vatten 82/71 C. Oisolerat hölje i varmförzinkad stålplåt. amellvärmeväxlare tillverkad av kopparrör med profilerade aluminiumlameller. amelldelning 5,5 mm. Samlingsrör och rör till vattenanslutningar är tillverkade av koppar. Röranslutningarna har utvändig gänga och är av mässing. Ventilsats Ventilsats TVA bestående av 2(3)-vägsventil inklusive ställdon kan beställas. Extra tillbehör Styrning, inklusive temperaturgivare för kanal och IQnomic Plus med kabel 0,25 meter, med eller utan frysvaktsgivare. Cirkulationspump som används för att säkerställa frysvaktsfunktionen när luftvärmare utan frostsprängningsskydd används. evereras med T-koppling, backventil och injusteringsventil. Pumpautomatik finns inbyggd i GODaggregatets styrutrustning. Installation Möjlighet till inspektion och rengöring skall säkerställas. Elektrisk anslutning. TF , motsvarar GOD, stl. 04, 05 TF , motsvarar GOD, stl. 07, 08 TF , motsvarar GOD, stl. 11, 12 TF 040, motsvarar GOD, stl. 14, 20 TF , motsvarar GOD, stl. 25, 30 TF , motsvarar GOD, stl. 35, 40 TF , motsvarar GOD, stl. 50, 60 TF 180-, motsvarar GOD, stl. 70, 80 A Ansl. DN 15 utv. Ansl. R utv TF A * Ø Ø Ø * Exklusive vatten. A 60 TF A C E R F * DN DN DN DN DN C E Rätten till konstruktionsändringar förbehålls * Exklusive vatten.

19 Kanaltillbehör, ej isolerade uftvärmare TE, el uftvärmare TE används för eftervärmning av tilluften. Med GOD-aggregatets styrsystem och när den effektiva roterande värmeväxlaren används kan man vid temperaturreglering enligt FRT-modellen ofta utesluta luftvärmare för eftervärmning. uftvärmare kan monteras för horisontell eller vertikal luftström. Den inbyggda tyristorn styrs via signal från GOD-aggregatet. De två seriekopplade överhettningsskydden och styrsignal ansluts till GOD-aggregatet med snabbkontakt. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. Miljöklass C4. uftvärmare TE kan erhållas i flera effektvarianter. Elektrisk utrustning uppfyller kraven för skyddsform IP43. Installation TE , och : anslutningssidans gavel är demonterbar för inspektion och inkoppling. Avståndet från eller till kanalböj, spjäll, filter eller dylikt bör vara minst det avstånd som motsvarar den dubbla kanaldiametern (TE , och ) eller det avstånd som motsvarar luftvärmarens diagonalmått, dvs från hörn till hörn i luftvärmarens kanaldel (TE -040, och ). Annars finns risk att luftströmmen genom luftvärmaren blir ojämn, med risk att överhettningsskyddet löser ut. Elektrisk anslutning. Kraftmatning ska ske direkt från elcentral. GOD Rätten till konstruktionsändringar förbehålls

20 Kanaltillbehör, ej isolerade A A TE , motsvarar GOD storlek 04, 05 TE , motsvarar GOD storlek 07, TE , motsvarar GOD storlek 04, 05 TE , motsvarar GOD storlek 07, 08 TE , motsvarar GOD storlek 11, 12 TE ø A x x x TE ø A Rätten till konstruktionsändringar förbehålls

21 Kanaltillbehör, ej isolerade A TE -040, motsvarar GOD storlek 14, 20 TE , motsvarar GOD storlek 25, 30 TE , motsvarar GOD storlek 35, E C TE A C E (400 V) (8-20 kw) 500 (36-47 kw) 600 (69-79 kw) (230 V) (8-12 kw) 500 (20 kw) 600 (36-47 kw) 800 (69-79 kw) (400 V) (12-27 kw) 500 (34-47 kw) 600 (69-79 kw) 700 (90 kw) (230 V) (12 kw) 500 (20-27 kw) 600 (34-47 kw) 800 (69-79 kw) 0 (90 kw) (400 V) (12-27 kw) 500 (36-47 kw) 600 (69-79 kw) 700 (90 kw) (230 V) (12 kw) 500 (20-27 kw) 600 (36-47 kw) 800 (69-79 kw) 0 (90 kw) GOD Rätten till konstruktionsändringar förbehålls

22 Kanaltillbehör, ej isolerade uftkylare TKA (vatten), TKC (direktexpansion) uftkylare TKA/TKC används för kylning av tilluften med kallvatten eller förångande kylmedium som media. uftkylare TKA/TKC finns i flera effektvarianter som täcker förekommande behov för respektive storlek av GOD. uftkylare skall monteras för horisontell luftström. Tekniska data Oisolerat hölje i varmförzinkad stålplåt. Miljöklass C4. TKA/TKC luftkylare är uppbyggt av kopparrör och profilerade aluminiumlameller. TKA har samlingsrör och vattenanslutningar tillverkade av koppar/mässing, med utvändig anslutningsgänga. TKC har samlings- och fördelarrör tillverkade av koppar. Anslutningarna är avsedda för lödskarv. Ventilsats Ventilsats TVA bestående av 2(3)-vägsventil inklusive ställdon kan beställas. Installation TKA/TKC , och : anslutningssidans gavel är demonterbar för inspektion och inkoppling. TKA -040 till : möjlighet till inspektion och rengöring skall säkerställas. Inkoppling av dränering. Elektrisk anslutning. 198 Rätten till konstruktionsändringar förbehålls

23 Kanaltillbehör, ej isolerade TKA , motsvarar GOD storlek 04, 05 TKA , motsvarar GOD storlek 07,08 TKA , motsvarar GOD storlek 11, 12 TKC , motsvarar GOD storlek 04, 05 TKC , motsvarar GOD storlek 07, 08 TKC , motsvarar GOD storlek 11, 12 Ytterdiameter A ø D Ansl. R utv. A ø D d i utv. Ytterdiameter d u utv. Drän.röransl. DN 15 utv. Drän.röransl. DN 15 utv. TKA A D R * DN DN20 24 * Exkl. kylmedie TKC A D d i d u * * Exkl. kylmedie Ytter- A ø D E Drän.röransl. DN 15 utv. F Ansl. R utv. A ø D E Drän.röransl. DN 15 utv. F diameter d i utv. Ytterdiameter d u utv. GOD TKA A D E F R * DN DN DN DN DN DN32 52 TKC A D E F d i d u * * Exkl. kylmedie * Exkl. kylmedie Rätten till konstruktionsändringar förbehålls

24 Kanaltillbehör, ej isolerade Ansl. R utv. TKA -040, motsvarar GOD storlek 14, 20 TKA , motsvarar GOD storlek 25, 30 TKA , motsvarar GOD storlek 35, 40 Drän.röransl. DN 25 utv. TKA A C E G R * DN DN DN ** DN DN DN DN ** DN DN DN DN ** DN * Exkl. kylmedie ** atteriets anslutningsmått överensstämmer ej med GOD-aggregatets. Övergång måste placeras mellan aggregat och kylbatteri. TKC -040, motsvarar GOD storlek 14, 20 TKC , motsvarar GOD storlek 25, 30 TKC , motsvarar GOD storlek 35, G A E Drän.röransl. DN 25 utv. C Ytterdiameter d i utv. Ytterdiameter d u utv. Utv. ansl. lödes. TKC A C E G d i d u * , , /22 22/ , , /22 22/ /28 22/ /28 28/ /35 28/ /28 28/ /28 28/ /35 35/ * Exkl. kylmedie 200 Rätten till konstruktionsändringar förbehålls

25 Kanaltillbehör, ej isolerade landningsdel TD landningsdel TD kan erhållas för GOD SD storlek landningsdelen kan användas när man helt eller delvis vill värma en obemannad lokal med returluft. TD innehåller spirorör av T-modell (storlek 05-12) eller rektangulär kanal med tre gejdanslutningar (storlek 20-80). Erforderligt antal spironipplar (storlek 05-12) respektive gejdskenesatser (storlek 14-80) ingår i leverans. Spjällen levereras alltid med monterade spjällställdon. Dessa har modulerande funktion. landningsdelen kan beställas med två eller tre spjäll beroende på användningsområde. Dessa kan vara enligt alternativ 1 eller 2, se exempel på nästa sida. Krav på ytterligare utrustning: Tilluftsaggregat bör förses med luftvärmare el eller vatten. Arbete på byggplats: Montage av blandningsdelen mot aggregat/kanal. Montage av spjäll till blandningsdel eller kanal. Elektrisk anslutning till GOD-aggregatets styrutrustning (separat kraftmatning behövs ej). Isolering enligt gällande krav. GOD Rätten till konstruktionsändringar förbehålls

26 Kanaltillbehör, ej isolerade Storlek 05, 08 och 12 Exempel 1, två spjäll landningsdelen levereras med två monterade spjäll på ett spirorör av T-modell. änkarm till gemensam spjällmotor är monterad. Anslutningssida är höger. landningsdelen kan enkelt konverteras till anslutningssida vänster. Exempel 2 och 3, tre spjäll Som exempel 1 + ett omonterat spjäll med egen spjällmotor och ett spirorör av T-modell. Storlek Exempel 1, två spjäll landningsdelen består av två omonterade spjäll och en rektangulär kanal med tre gejdanslutningar. änkarm till gemensam spjällmotor medlevereras till storlek Spjäll storlek har varsin spjällmotor. landningsdelen kan monteras för anslutningssida höger eller vänster. Exempel 3, tre spjäll, alternativ 2 Som exempel 1 + ett omonterat spjäll med egen spjällmotor och en rektangulär kanal med tre gejdanslutningar. Exempel 1 (två spjäll) Normal drift landning Exempel 2 (tre spjäll, alternativ Storlek Normal drift landning Exempel 3 (tre spjäll, alternativ 2) Normal drift landning Material levererat från Swegon är gråmarkerat. Uteluft Frånluft Tilluft Avluft 202 Rätten till konstruktionsändringar förbehålls

27 Kanaltillbehör, ej isolerade Två spjäll TD 05, motsvarar GOD storlek 04/05 TD 08, motsvarar GOD storlek 08 TD 12, motsvarar GOD storlek 12 Tre spjäll, alternativ 1 TD 05, motsvarar GOD storlek 04/05 TD 08, motsvarar GOD storlek 08 TD 12, motsvarar GOD storlek 12 ød ød ød ød TD, storlek 1 2 ød TD, storlek 1 2 ød Tre spjäll, alternativ 2 De av Swegon levererade ingående delarnas mått kan utläsas av skisser ovan. GOD Två spjäll Tre spjäll, alternativ 2 De av Swegon levererade ingående delarnas mått kan F x G utläsas av skiss till vänster. TD 20, motsvarar GOD storlek 14/20 TD 30, motsvarar GOD storlek 25/30 TD 40, motsvarar GOD storlek 35/40 TD 60, motsvarar GOD storlek 50/60 TD 80, motsvarar GOD storlek 70/ TD, storlek 1 2 F x G x x x x x 1800 Rätten till konstruktionsändringar förbehålls

28 Kanaltillbehör, ej isolerade Förfilter TFA Förfilter monteras i utelufts- och/eller frånluftskanal. Förfilter används i anläggningar där frånluften och/eller uteluften är mycket smutsig och man vill undvika att de finfilter som sitter i GOD-aggregatet blir igensatta efter kort tids användning. Tekniska data TFA har oisolerat hölje i varmförzinkad stålplåt. Isolerad inspektionsdörr. Filter är av typ stickat aluminiumfilter eller kompaktfilter i filterklass G3. Extra tillbehör Trycivare kan väljas, larmgräns och aktuellt filtertryck kan då avläsas i GOD-aggregatets handterminal. Installation Möjlighet till inspektion och rengöring skall säkerställas. Isolering enligt gällande krav. Uteluft Frånluft Tilluft Avluft TFA , motsvarar GOD storlek 04, 05 TFA , motsvarar GOD storlek 07, 08 TFA , motsvarar GOD storlek 11, 12 TFA -040, motsvarar GOD storlek 14, 20 TFA , motsvarar GOD storlek 25, 30 TFA , motsvarar GOD storlek 35, 40 TFA , motsvarar GOD storlek 50, 60 TFA 180-, motsvarar GOD storlek 70, 80 TFA , motsvarar GOD storlek, ø D C A TFA D Rätten till konstruktionsändringar förbehålls TFA A C

29 Kanaltillbehör, i isolerat hölje Gemensamt för kanaltillbehör i isolerat hölje Kanaltillbehören placeras utanför GOD-aggregatet. De unika Wing+-fläktarna i GOD-aggregatet gör det möjligt att placera kanaltillbehör direkt mot GODaggregatets kanalanslutning utan tryckförluster eller ojämn luftfördelning. Kanaltillbehör i isolerat hölje skall användas vid utomhusmontage. Kanaltillbehör för GOD är försedda med skruvförband och/eller expanderlås för dockning till aggregat och/eller andra kanaltillbehör (ej kolfilterdel TFK). Anslutningsram av typ METU finns som tillbehör för storlek Kanaltillbehör kan ställas ovanpå varann. Övriga uppgifter för dimensionering erhålles genom databeräkning i aggregatvalsprogrammet ProUnit. GOD Rätten till konstruktionsändringar förbehålls

30 Kanaltillbehör, i isolerat hölje Spjälldel TCSA Spjäll TCSA kan användas som av stängningsspjäll, forceringsspjäll eller vid andra tillämpningar, t ex som uteluftsspjäll för styrfunktion ReCO 2. Spjäll TCSA används som av stängningsspjäll eller forceringsspjäll. Storlek kan även användas vid andra tillämpningar, t ex som uteluftsspjäll för styrfunktion ReCO 2. Normalt används avstängningsspjäll om aggregatet står stilla under någon tid, t ex nattetid, eller om luftvärmare vatten utan frostsprängningsskydd används. Monteras för horisontell luftström. Komplett med spjällställdon för 230 eller 24 V. Ställdonet kan väljas med fjäderåtergång eller on/off. TCSA stl kan även erhållas med ställdon av typ modulerande med fjäderåtergång. Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i beige nyans (NCS S2005-Y30R). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Täthetsklass 3 enligt EN Spjäll är lagrade i nylonbussningar. Installation Spjälldelen monteras direkt mot aggregat eller annat isolerat kanaltillbehör. Styrning och matningsspänning ansluts via plint på aggregatet. 206 Rätten till konstruktionsändringar förbehålls

31 Kanaltillbehör, i isolerat hölje 52* TCSA 05 ø 315 TCSA 08 ø ottenbalk är tillval. TCSA * 16 TCSA 12 ø 500 GOD ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCSA * 21 TCSA 20 0 x 400 mm TCSA x 500 mm TCSA x 600 mm ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCSA /620 2) /61 2) 19 /15 2) /690 2) /66 2) 23 /17 2) /906 2) /86 2) 31 /26 2) Rätten till konstruktionsändringar förbehålls Vid montering på utlopp. 2) Vid montering på inlopp. 207

32 Kanaltillbehör, i isolerat hölje A* 24** TCSA x 800 mm TCSA x 0 mm 21 ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i ** Endast storlek 60 TCSA A * TCSA x 1200 mm 21 TCSA Rätten till konstruktionsändringar förbehålls

33 Kanaltillbehör, i isolerat hölje Distansdel TCGA/ Inspektionsdel TCIA Distansdel TCGA/Inspektionsdel TCIA används när distans resp. inspektionsmöjlighet önskas. Inspektionsdel TCIA finns i två varianter, med inspektionsdörr i delens hela längd (stl ) eller delad täckpanel/ inspektionsdörr (stl ). Distansdel/inspektionsdel monteras för horisontell luftström. Distansdel TCGA Tekniska data Isolerat hölje. Utvändigt i galvaniserad stålplåt, förlackerad i beige nyans (NCS S2005-Y30R). Invändigt i aluzinkbehandlad stålplåt. Miljöklass C4. Installation Distansdel/inspektionsdel monteras direkt mot aggregat eller annat isolerat kanaltillbehör. För distansdel skall möjlighet till inspektion och rengöring säkerställas. Täckpanel är enkelt demonterbar. Inspektionsdel TCIA. Inspektionsdörr i delens hela längd. Inspektionsdel TCIA. Delad täckpanel/inspektionsdörr. Distansdel TCGA 52* TCGA 05 ø 315 TCGA 08 ø 400 GOD 16 ottenbalk är tillval. TCGA * TCGA 12 ø ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCGA Rätten till konstruktionsändringar förbehålls

34 Kanaltillbehör, i isolerat hölje Distansdel TCGA 52* TCGA 20 0 x 400 mm TCGA x 500 mm TCGA x 600 mm 21 ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCGA /620 2) /66 2) 19 /15 2) /690 2) /74 2) 23 /17 2) /906 2) /91 2) 31 /26 2) Vid montering på utlopp. 2) Vid montering på inlopp. A* 24** TCGA x 800 mm TCGA x 0 mm 21 ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i ** Endast storlek 60 TCGA A * TCGA x 1200 mm 21 TCGA Rätten till konstruktionsändringar förbehålls

35 Kanaltillbehör, i isolerat hölje Inspektionsdel TCIA, inspektionsdörr i delens hela längd 52* TCIA 05 ø 315 TCIA 08 ø ottenbalk är tillval. TCIA * TCIA 12 ø GOD ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCIA * TCIA 20 0 x 400 mm TCIA x 500 mm TCIA x 600 mm 21 ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCIA /620 2) /67 2) 19 /15 2) /690 2) /75 2) 23 /17 2) /906 2) /93 2) 31 /26 2) Vid montering på utlopp. 2) Vid montering på inlopp. Rätten till konstruktionsändringar förbehålls

36 Kanaltillbehör, i isolerat hölje Inspektionsdel TCIA, inspektionsdörr i delens hela längd A* 24** TCIA x 800 mm TCIA x 0 mm 21 ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i ** Endast storlek 60 TCIA A * TCIA x 1200 mm 21 TCIA Rätten till konstruktionsändringar förbehålls

37 Kanaltillbehör, i isolerat hölje Inspektionsdel TCIA, delad täckpanel/inspektionsdörr 52* 256 TCIA 05 ø 315 TCIA 08 ø ottenbalk är tillval. TCIA * 256 TCIA 12 ø GOD ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCIA * 256 TCIA 20 0 x 400 mm TCIA x 500 mm TCIA x 600 mm 21 ottenbalk levereras alltid monterad. Vid installation av kanaltillbehör i övre kanal, ovanpå kanaltillbehör i undre kanal, skall bottenbalk demonteras i TCIA /620 2) /67 2) 19 /15 2) /690 2) /75 2) 23 /17 2) /906 2) /93 2) 31 /26 2) Vid montering på utlopp. 2) Vid montering på inlopp. Rätten till konstruktionsändringar förbehålls
