1 Bruksanvisning i original. Läs noga igenom bruksanvisningen före användning för din personliga säkerhet och spara denna bruksanvisningen för framtida bruk STRONG W-MINI, W-MIDI, H1, W1P OCH M2 Feb 2018 Id. nr. M Utgåva 01

2 Viktigt! Denna instruktionsbok behandlar ett flertal maskiner och kontrollera noggrant vilken modell Ni innehar. H1 Maskinen får endast användas för hantering av torrt, ej explosivt, material. W-MINI, W-MIDI SAMT W1P Maskinen får endast användas för hantering av vätskor vilka ej får vara explosiva. Uppsugning av torrt material kräver att maskinen kompletteras med erforderliga påsar och filter. Vid uppsugning av vätska bör alltid det blå skumdämpande filtret användas. M2 Maskinen kan användas för både vätskor och torrt material som inte i något fall får vara explosivt. Vid uppsugning av torrt material skall alltid filter och helst även påsar användas. Vid uppsugning av vätska bör alltid det blå skumdämpande filtret användas. Om sugen används för andra ändamål eller hanteras på annat sätt än vad denna instruktionsbok beskriver, frånsäger sig Strong allt ansvar. Beakta speciellt avsnitt Säkerhetsföreskrifter. Läs instruktionsboken innan maskinen används. De reservdelar/tillbehör som används till maskinen ska vara godkända av Strong för att eventuella garantiåtaganden skall gälla. SÄKERHETSFÖRESKRIFTER VARNING! En elkabel som har klämskador eller torrsprickor kan vara farlig att använda och skall omedelbart bytas ut. Risk för personskada. Anslut ej maskinen till ett ojordat uttag. Risk för personskada. Se till att uppställningsplatsen är stabil, så att inte maskinen välter. Risk för person- och egendomsskada. Risk för klämskada vid hantering av excenterlås. Maskinen får ej användas i miljöer där explosiva gaser förekommer. Stor risk för explosion. INSTRUKTIONER SERVICE Dra ut kontakten från vägguttaget vid allt underhållarbete. Risk för personskada. I samband med byte av filter och vid byte kan hälsovådligt damm spridas. Operatören bör därför bära skyddsglas ögon, skyddshandskar, andningsmask med skyddsklass FFP3. Risk för personskada. Stick ej hål på något filter. Risk för dammspridning. Rengör motortoppen med en lätt fuktad trasa. Tanken och vagnen kan tvättas efter att motortoppen demonterats. Filtren rengörs vid behov genom dammsugning med annan maskin. Det blå skumdämpande filtret tvättas för hand. Var rädd om din hälsa och använd alltid erforderlig personlig skyddsutrusning. GARANTI På samtliga Strong maskiner med tillbehör gäller 12 månaders fabriksgaranti avseende material/tillverkningsfel. Ingrepp i maskinen får ej ske utan tillverkarens godkännande. Garantin omfattar ej fel som uppstått genom normalt slitage, ovarsamhet, felaktig användning, obehörigt ingrepp eller att stoftsugaren kopplats till felaktig spänning.

3 FELSÖKNING Maskinen är konstruerad och anpassad för en krävande miljö och uppgift, men användaren bör dock beakta att aggregaten innehåller precisionstillverkade komponenter som bör skyddas mot hårda slag och stötar. Filter, tätningar, infästningar och anslutningar är omsorgsfullt anpassade och utvalda för operatörens arbetsmiljö. Det är därför naturligtvis av stor vikt att operatör och servicepersonal behandlar aggregatet med insikt och kunskap, detta för att maskinen skall tjäna felfritt för det ändamål den är avsedd för. EG Försäkran om överensstämmelse/ EU Declaration of conformity PROBLEM ORSAK ÅTGÄRD Motorn går inte...el ej ansluten...anslut el...kabelbrott...byt kabel...strömbrytare trasig...byt strömbrytare Motorn stannar direkt...felaktig säkring...ersätt med rätt...kontakt problem...beställ service Motorn går men suger ej...stopp i slangen...rensa slangen...stopp i städutrustning...rensa Tillverkare/Manufacturer Strong Sverige AB Box 18 SE Älmhult Sverige/Sweden Motorn går men suger dåligt...hål på sugslangen...byt slang...igensatt filter...rengör eller byt Onormalt maskinljud... Beställ service Produktbeteckning/ Description Dammsugare av typen Strong W-Mini, W-Midi, H1, W1p, M2 Vacuum cleaner of the model Strong W-Mini, W-Midi, H1, W1p, M2 TEKNISK DATA STRONG W-MINI / W-MIDI / H1 TEKNISK DATA STRONG M2 / W1P Vi försäkrar under eget ansvar att ovan nämnda produkter överensstämmer med följande EGdirektiv: - Lågvoltsdirektivet 2006/95/EG med tillägg, - Maskindirektiv 2006/42/EG med tillägg, - EMC-direktiv 2004/108/EG med hänvisning till standard EN Vikt... 10/12/13 kg Mått DxBxH... 39x39x59/77/77 cm Ljudnivå...69 db Spänning...230V, 1-fas Säkring... 6 A Motoreffekt...1,4 kw Maximalt luftflöde m 3 /h Maximalt Vakuum mmvp Vikt...22/31 kg Mått DxBxH...59x59x109 cm Ljudnivå... 70/68 db Spänning...230V, 1-fas Säkring...10 A Motoreffekt... 2,4/2 kw Maximalt luftflöde /210 m 3 /h Maximalt Vakuum mmvp We declare under our own responsibility that the above products comply with the following EC directives: - Low voltage directive (LVD) 2006/95/EG with additional, - Machine directive 2006/42/EG with additional, - EMC-directive 2004/108/EG Jan-Henrik Svensson VD Älmhult,

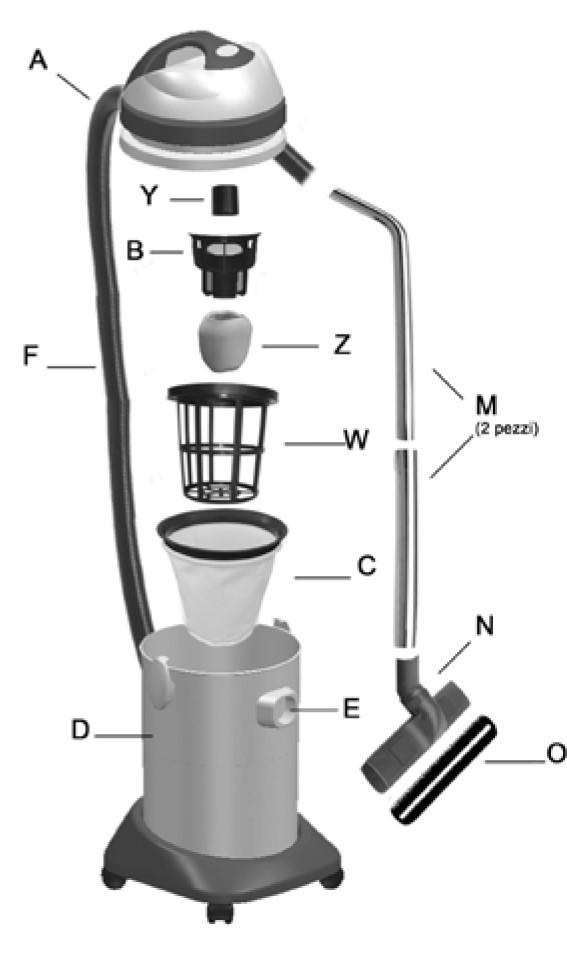

4 SPRÄNGSKISS MED POSITIONSNUMMER FÖR RESERVDELAR RESERVDELSLISTOR MED POSITIONSNUMMER FÖR RESERVDELAR W-MINI W-MIDI A 1 T1S MOTORTOPP D 1 ACT21 TANK KOMPLETT F 1 ACTF036/2/CI SUGSLANG KOMPLETT M 2 ACTC036 HANDRÖR KOMPLETT N(O) 1 ACSM036 GOLVMUNSTYCKE 36 MM KOMPL. 1 FI003C PAPPERSPÅSE 1 FI003P FLERSKIKTSPÅSE A 1 T1S MOTORTOPP D 1 ACT37 TANK KOMPLETT N KROPP MUNSTYCKE 300 O MUNSTYCKSINSATS TORR 300 O MUNSTYCKSINSATS VÅT FI004C PAPPERSPÅSE 1 FI004P FLERSKIKTSPÅSE H1 W1P/M2 A 1 T1H MOTORTOPP D 1 ACT37 TANK KOMPLETT N KROPP MUNSTYCKE 300 O MUNSTYCKSINSATS TORR 300 O MUNSTYCKSINSATS VÅT 300 Y 1 FI202153HP HEPA FILTER 1 FI004C PAPPERSPÅSE 1 FI004P FLERSKIKTSPÅSE A /2024 MOTORTOPP C 1 FA044P FILTERSTRUMPA KOMPLETT D 1 ACT77 TANK KOMPLETT N KROPP MUNSTYCKE 400 O MUNSTYCKSINSATS TORR 400 O MUNSTYCKSINSATS VÅT 400 W 1 ACF7 FILTER KORG 1 H100K LÄNKHJUL SATS 1 H250K BAKHJUL SATS 1 FI005C PAPPERSPÅSE 1 FI005P FLERSKIKTSPÅSE GEMENSAMMA DELAR ART. NR. BESKRIVNING SUGMOTOR ACST1 STRÖMBRYTARE ACK2 KABEL

5 VÄRDEFULLA RÅD OM VÅRA SUGAR Håll filtren i god kondition. Kontrollera sladdar och slangar efter utfört arbete och byt dem direkt vid skador. Skarva inte slangarna - sugen kan tappa i sugförmåga. Längre slangar finns som tillbehör. Använd gärna en föravskiljare vid torrsugning - Det gör att din sug kommer att hålla betydligt längre. JACK MIDHAGE AB info@midhage.se - HUVUDKONTOR BÅSTAD: Hallandsvägen Båstad Tel: FILIAL GÖTEBORG: Marieholmsgatan Göteborg Tel FILIAL SOLNA: S:t Ansgars väg Solna Tel
