MASKINER & VERKTYG 2012

Transkript

1 MASKINER & VERKTYG 2012

2

3 Bänkfräsmaskin modell DSMD25V Kombinerad Borr- och Fräsmaskin, lämplig för finmekaniska arbeten Huvudet sänkes-höjes med hjälp av ratt via laxstjärts-gejder. Huvudet går att vinkelställas 45 åt höger/vänster. Motor med steglös varvtalreglering, samt 2st mekaniska växlar för lågresp höghastighet. Försedd med digital borrdjupskala. Levereras med dragstång, div nycklar, oljekanna :- 530 Borrkapacitet i stål 20mm Max. diam., pinnfräsning 16mm Max. diam., planfräsning 63mm Kona i spindel MK3 Pinolens rörelse 50mm Max. avstånd spindelcentrum-pelare 165mm Max. avstånd spindel-arbetsbord 355mm Dimension arbetsbord 700 x 180mm Rörelse arbetsbord 490 x 160mm T-spår i arbetsbord 12mm Motoreffekt 1-fas 230V 1,0kW Spindelhastigheter v/min 120kg Bänkfräsmaskin modell ZX45 Kombinerad Borr- och Fräsmaskin. Borr-Fräshuvudet höjes/sänkes med hjälp av hissmotor via laxstjärts-gejder. Borrhuvudet kan snedställas 0-90 åt vänster/höger. Lämplig för borrnings- och mindre fräsnings-arbeten. Utrustad med 2-hastighetsmotor med motorskydd och växellåda med 6 lägen, totalt 12 hastigheter ifrån v/min. Ingår också som standard, gängsskärningsströmbrytare inklusive gränslägesströmbrytare. Levereras med stativ, dragstång (M12 x 1,75mm), borrchuck 1-13mm, borrchucksdorn, div. nycklar, oljekanna samt manual : Borrkapacitet i stål 36mm Max. diam., pinnfräsning 20mm Max. diam., planfräsning 80mm Kona i spindel ISO30 Pinolens rörelse 130mm Max avstånd spindelcentrum- pelare 270mm Max avstånd spindel- fräsbord 450mm Dim. arbetsbord 800 x 240mm T-spår i arbetsbord 14mm Rörelse arbetsbord 585 x 230mm Motoreffekt 3-fas 400V 1,1kW Spindelhastigheter (12st) v/min 380kg Bänkfräsmaskin modell ZX45 med div. extra utrustning 2330 Maskin med stativ, digital positioneringsutrustning i tre axlar (X-Y-Z) modell ZX45D Maskin med stativ, pinolmatning, längdmatning, digitalpositioneringsutrustning i tre axlar (X-Y-Z) modell ZX45D3PL : 19900: :- Extra tillbehör 2531 Stativ för Bänkfräsmaskin :- Bordsmatning 2429 Steglös variabel matningsstyrning med ett område från 19 till 800mm/min. 2 justerbara bordstopp ger automatisk avstängning. Snabbtransporten (1000 mm/min) möjliggör snabb positionering. Moment 12 Nm. 115 volt, horisontellt fäste. 3650:- Kylvätskeutrustning 2193 För svarvar, borr- och fräsmaskiner. 9 liters tank med filter. Pumpmotor 230V 1-fas effekt 90W 1795: Materialstöd och Rullbanor Art. Nr Antal stödrullar 1st 7st 4st 2 Diam. stödrulle 52mm 60mm 60mm 50mm Längd stödrulle 360mm 360mm 360m 125mm Max belastning 800kg 800kg 800kg 800kg Höjd mm mm Längd rullbana 1950mm 1000mm 17kg 44kg 30kg 19kg 520:- 1590:- 940:- 585:-

4 Art Nr 2139 Art Nr 2140 Art Nr 2142 Art Nr 2290 Art Nr 2529 Pelarborrmaskiner modell ZX40H och Z5030 Kraftiga pelarborrmaskiner för borrning, gängning och enklare fräsarbeten Maskinerna levereras med dragstång, M12x1,75mm, för fastlåsning av fräsverktyg. Som standard utrustade med gängskärningsströmbrytare med gränsläge, vilket innebär att spindeln byter rotationsriktning vid inställt djup för gängan när inställt gränsläge nås. Svängbart borrhuvud 360. Borrhuvudet kan snedställas 0-90 åt vänster/höger. Bearbetad bottenplatta med T-spår. Kapslingsklass IP33. 2-hastighetsmotor. Ingår elskåp med manövertryckknappar, borrchuck, borrchucksdorn, div. nycklar samt manual. Pelarborrmaskin modell ZX40HP 2010 Samma tekniska data som för modell ZX40H art. Nr 2139, plus pinolmatning i tre hastigheter 0,10-0,18-0,26mm/v :- Pelarborrmaskin modell ZX40H/D2 Samma som ZX40H, men med större kordinatbord och digital utrustning i två axlar, tvärslid och längdslid. Pelarborrmaskin modell T-25 och T-40 Pelarborrmaskin med spindelkona MK3 resp. MK4. Inbyggd kiljagare. Svängbart borrhuvud 360. Borrhuvudet sänkes/höjes via kuggstång. Växellåda med drev av stål/fibermaterial, tystgående. Rektangulärt arbetsbord med oljerand och T-spår. Modell T-25 har obearbetad bottenplatta, modell T-40 levereras med bearbetad bottenplatta. Kapslingsklass IP32. Levereras med borrchuck, dorn, motorskydd, med nollspänningsutlösare samt manual. Modell T-40 art. Nr 2529 är utrustad med pinolmatning Modell T-25 T-40 Borrkapacitet i stål 25mm 40mm Kona i spindel MK3 MK4 Pinolens rörelse 130mm 190mm Spindelmatning, 4 hastigheter ,1-0,16-0,24-0,33mm/v Diameter pelare 100mm 140mm Max. avstånd spindel-pelare 255mm 330mm Max. avstånd spindel-bord 850mm 830mm Modell ZX40H ZX40H/D2 Z5030 Dimension arbetsbord 500x350mm 500x400mm Borrkapacitet i stål 32mm 32mm 32mm T-spår i arbetsbord 14mm 14mm Max. diam. Pinnfräsning 16mm 16mm 16mm Motoreffekt 3-fas 400V 0,65/0,9kW 2.2kW Kona i spindel MK3 MK3 MK3 Spindelhastigheter, 8st v/min v/min. Pinolens rörelse 130mm 130mm 130mm 180kg 290kg Diam. Pelare 115mm 115mm 115mm 11690: :- Max. avstånd spindel-pelare 275mm 275mm 275mm Max. avstånf spindel-bord 620mm 620mm 620mm Max. avstånd spindel-fot 1180mm 1180mm 1180mm T-spår i arbetsbord 12mm 12mm Dimension arbetsbord 610x190mnm 730x210mm 540x470mm Rörelse arbetsbord 375x190mm 480x200mm Dimension bottenplatta 650x450mm 650x450mm 650x450mm T-spår i fot 12mm 12mm 12mm Motoreffekt, 3-fas 400V 1,1kW 1,1kW 1,1kW Varvtal, 12st v/min v/min. 75x3200v/min. 330kg 350kg 320kg 14650: :-: :- Pelarborrmaskiner Kilremsdrivna pelarborrmaskiner för hantverk- och servicearbeten. Tekniska data Modell DP1316F DP1725F DP2032F Borrkapacitet 16mm 25mm 32mm Spindelrörelse 80mm 80mm 120mm Spindelkona MK2 MK3 MK4 Pelarens diameter 73mm 80mm 92mm Avstånd spindel-pelare 165mm 215mm 250mm Arbetsbord 260x260mm 330x330mm 480x425mm Spindelhastigheter, v/min.12st( ). 12st( ) 12st ( ) Motoreffekt 550W (1-fas) 1100W (1-fas) 1500W (3-fas) Höjd 1580mm 1635mm 1710mm 60kg 98kg 145kg 2320:- 2980:- 4510:- 4

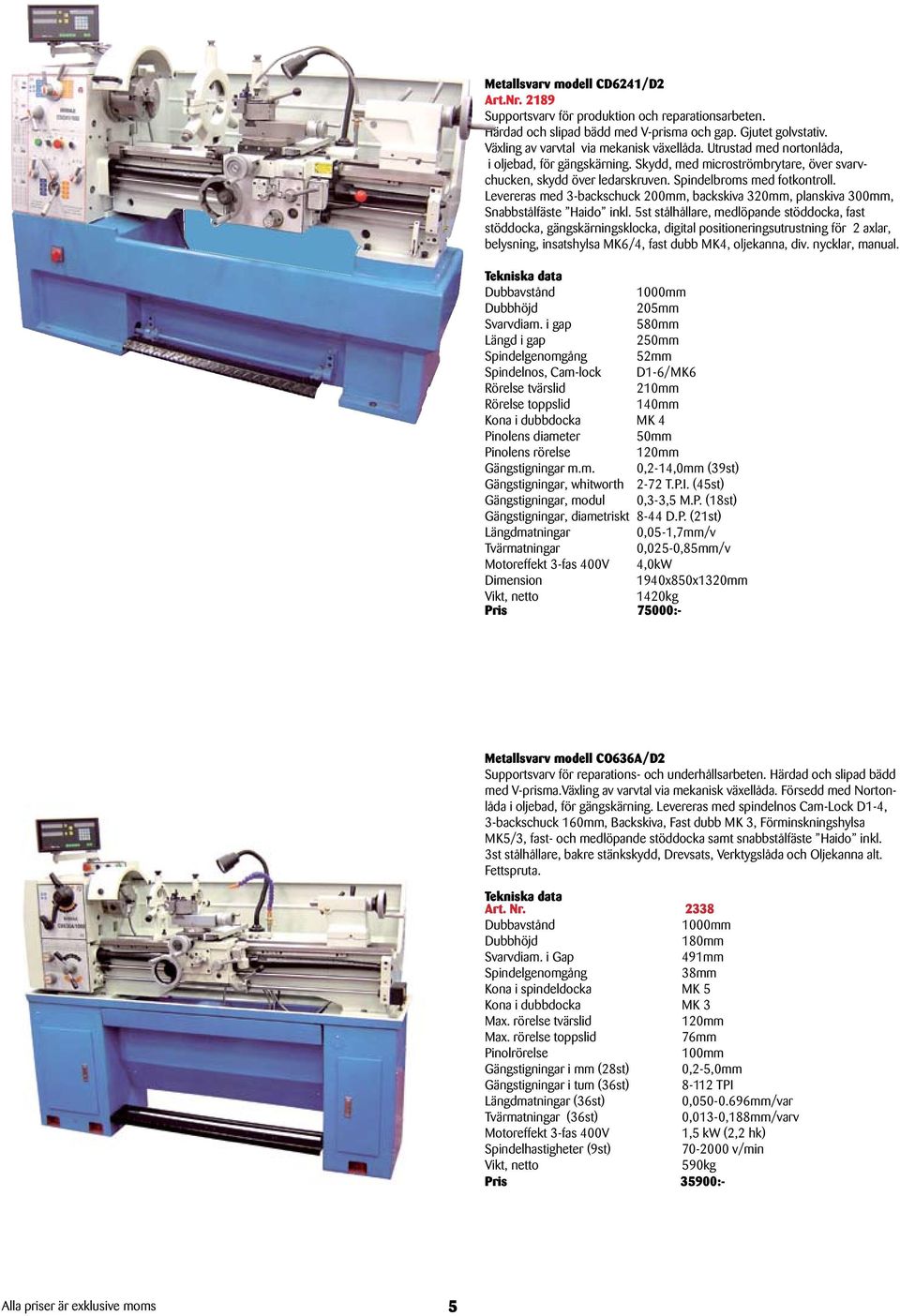

5 Metallsvarv modell CD6241/D2 Art.Nr Supportsvarv för produktion och reparationsarbeten. Härdad och slipad bädd med V-prisma och gap. Gjutet golvstativ. Växling av varvtal via mekanisk växellåda. Utrustad med nortonlåda, i oljebad, för gängskärning. Skydd, med microströmbrytare, över svarvchucken, skydd över ledarskruven. Spindelbroms med fotkontroll. Levereras med 3-backschuck 200mm, backskiva 320mm, planskiva 300mm, Snabbstålfäste Haido inkl. 5st stålhållare, medlöpande stöddocka, fast stöddocka, gängskärningsklocka, digital positioneringsutrustning för 2 axlar, belysning, insatshylsa MK6/4, fast dubb MK4, oljekanna, div. nycklar, manual. Tekniska data Dubbavstånd 1000mm Dubbhöjd 205mm Svarvdiam. i gap 580mm Längd i gap 250mm Spindelgenomgång 52mm Spindelnos, Cam-lock D1-6/MK6 Rörelse tvärslid 210mm Rörelse toppslid 140mm Kona i dubbdocka MK 4 Pinolens diameter 50mm Pinolens rörelse 120mm Gängstigningar m.m. 0,2-14,0mm (39st) Gängstigningar, whitworth 2-72 T.P.I. (45st) Gängstigningar, modul 0,3-3,5 M.P. (18st) Gängstigningar, diametriskt 8-44 D.P. (21st) Längdmatningar 0,05-1,7mm/v Tvärmatningar 0,025-0,85mm/v Motoreffekt 3-fas 400V 4,0kW Dimension 1940x850x1320mm 1420kg 75000:- Metallsvarv modell CO636A/D2 Supportsvarv för reparations- och underhållsarbeten. Härdad och slipad bädd med V-prisma.Växling av varvtal via mekanisk växellåda. Försedd med Nortonlåda i oljebad, för gängskärning. Levereras med spindelnos Cam-Lock D1-4, 3-backschuck 160mm, Backskiva, Fast dubb MK 3, Förminskningshylsa MK5/3, fast- och medlöpande stöddocka samt snabbstålfäste Haido inkl. 3st stålhållare, bakre stänkskydd, Drevsats, Verktygslåda och Oljekanna alt. Fettspruta. Tekniska data 2338 Dubbavstånd 1000mm Dubbhöjd 180mm Svarvdiam. i Gap 491mm Spindelgenomgång 38mm Kona i spindeldocka MK 5 Kona i dubbdocka MK 3 Max. rörelse tvärslid 120mm Max. rörelse toppslid 76mm Pinolrörelse 100mm Gängstigningar i mm (28st) 0,2-5,0mm Gängstigningar i tum (36st) TPI Längdmatningar (36st) 0, mm/var Tvärmatningar (36st) 0,013-0,188mm/varv Motoreffekt 3-fas 400V 1,5 kw (2,2 hk) Spindelhastigheter (9st) v/min 590kg 35900:- 5

6 Metallsvarv modell CO6230A/D2 Supportsvarv för reparations- och underhållsarbeten. Härdad och slipad bädd med V- prisma-växling av varvtal via mekansika växellåda. Utrustad med Norton låda i oljebad, för gängskärning. Levereras med snabbstålfäste + 3st sidohållare, 3-backschuck 160mm, 4-backsskiva 200mm, planskiva 300mm, fast stöddocka, medlöpande stöddocka, stativ, Fast dubb MK3, förminskningshylsa MK5/3, bakre stänkskydd, drevsats, verktygslåda samt manual. Tekniska data Dubbavstånd Svarvdiameter Svarvdiameter i gap Spindelgenomgång Kona i spindeldocka Kona i dubbdocka Max. rörelse tvärslid Max. rörelse toppslid Max pinolrörelse Gängstigningar i mm (26st) Gängstigningar i tum (34st) Längdmatningar (32st) Tvärmatningar (32st) Spindelhastigheter (9st) Motoreffekt 3-fas 400V 29600: mm 300mm 430mm 38mm MK5 MK3 175mm 95mm 100mm 0,4-7,0mm 5-56T.P.I. 0,052-1,39mm/varv 0,014-0,38mm/varv v/min. 1,5kW 425kg Metallsvarv modell BVB25L En stadig metallsvarv för finmekaniska reparationer, modellbyggen m.m. Vridstyv bädd med slipat V-prisma för exakt styrning av släde och dubbdocka. Växling av varvtal via mekanisk växellåda. Stor spindelgenomgång. Levereras med 3-backschuck 125mm, drev för gängskärning, 2st fasta dubbar MK2 resp. MK4 samt div. nycklar. Tekniska data 012 Dubbavstånd 700mm Dubbhöjd 125mm Spindelgenomgång 27mm Kona i spindeldocka MK4 Kona i dubbdocka MK2 Pinolrörelse 70mm Spindelhastighet (6st) v/min Gängstigningar i mm (20st) 0,2-3,5mm Längdmatningar (2st) 0,05-0,1mm/varv Motoreffekt 220V 1-fas 0,74kW Vikt med stativ 201kg Mått utan stativ 1470 x 550 x 410mm 9590: Samma som Art. nr men med 3-fas motor 9590: Stativ för Metallsvarv BVB25L 1375: Fast stöddocka för BVB25L 2989 Medlöp. Stöddocka för BVB25L 495:- 318: backsskiva 125mm för BVB25L 985:- Minimetallsvarv CJ0618A-350 Metallsvarv lämplig för modellbyggare, mindre service och reparationsarbeten, för bearbetning i metall och plast. Vridstyv bädd med V-prisma. Steglös reglering av vartal. I standard utförande går det att skära metriska gängor, för skärning av gängor i tum krävs sats med extra tillbehör art. Nr Levereras med 3-backschuck 80mm, fasta dubbar, 4-vägs verktygshållare samt div. nycklar. Tillbehör 2534 Fast stöddocka 2535 Medlöpande stöddocka 2536 Snabbstålfäste backskiva 80mm 2538 Planskiva 160mm 2539 Sats spännjärn för planskiva 2540 Roterande svarvdubb MK Sats skärning av tum-gängor 210:- 175:- 425:- 780:- 170:- 64:- 170:- 370:- 6 Dubbavstånd Dubbhöjd Spindelgenomgång Kona i spindeldocka Kona i dubbdocka Rörelse tvärslid Rörelse toppslid Längmatning Gängstigningar, metriska Gängstigningar, tum Spindelhastigheter Motoreffekt 1-fas 230V 5450: mm 90mm 20mm MK3 MK2 65mm 35mm 0,09mm/v 0,5-2,5mm 12-52T.P.I v/min. 400W 40kg

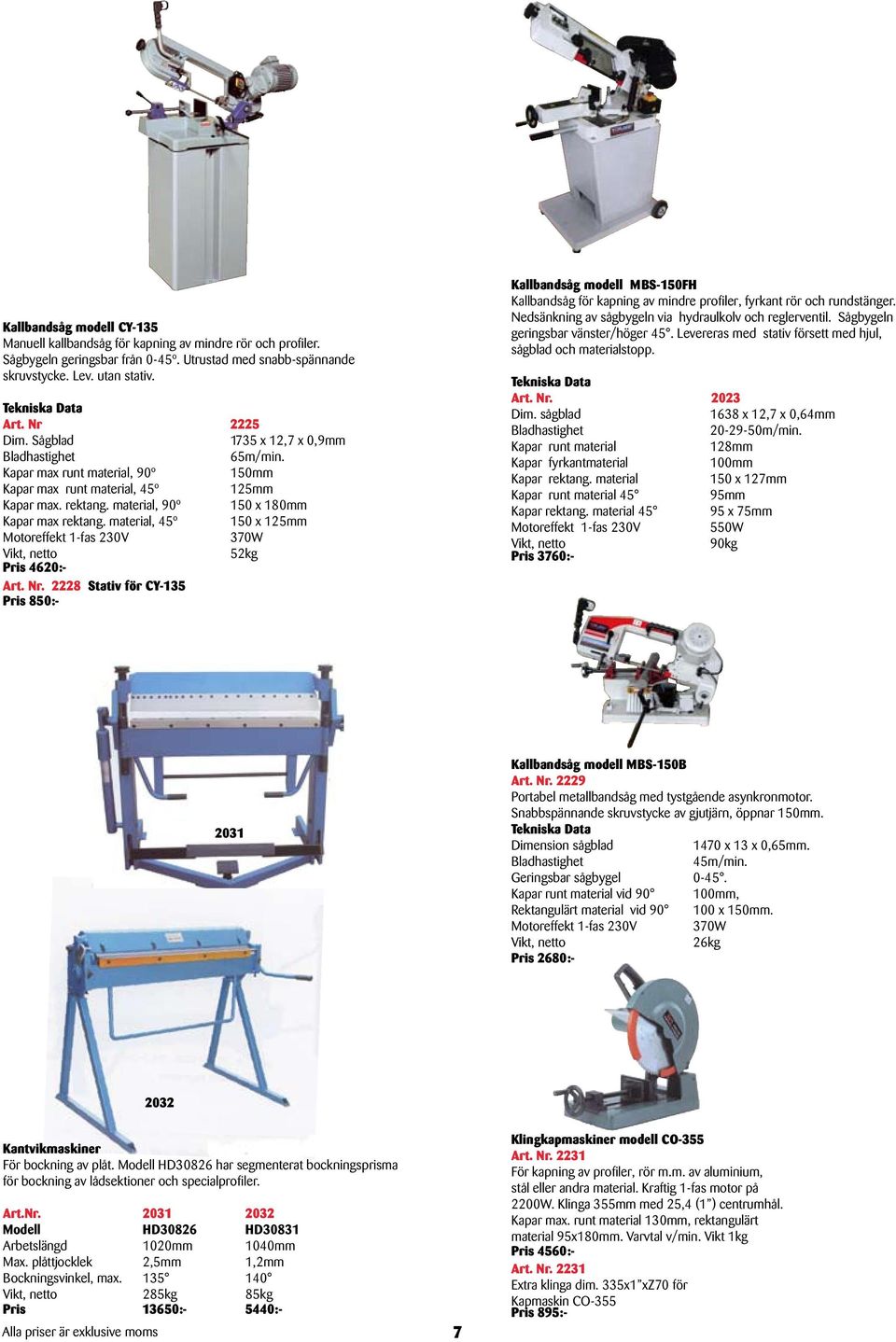

7 Kallbandsåg modell CY-135 Manuell kallbandsåg för kapning av mindre rör och profiler. Sågbygeln geringsbar från 0-45º. Utrustad med snabb-spännande skruvstycke. Lev. utan stativ. Art. Nr Dim. Sågblad Bladhastighet Kapar max runt material, 90º Kapar max runt material, 45º Kapar max. rektang. material, 90º Kapar max rektang. material, 45º Motoreffekt 1-fas 230V 4620: Stativ för CY : x 12,7 x 0,9mm 65m/min. 150mm 125mm 150 x 180mm 150 x 125mm 370W 52kg Kallbandsåg modell MBS-150FH Kallbandsåg för kapning av mindre profiler, fyrkant rör och rundstänger. Nedsänkning av sågbygeln via hydraulkolv och reglerventil. Sågbygeln geringsbar vänster/höger 45. Levereras med stativ försett med hjul, sågblad och materialstopp Dim. sågblad 1638 x 12,7 x 0,64mm Bladhastighet m/min. Kapar runt material 128mm Kapar fyrkantmaterial 100mm Kapar rektang. material 150 x 127mm Kapar runt material 45 95mm Kapar rektang. material x 75mm Motoreffekt 1-fas 230V 550W 90kg 3760: Kallbandsåg modell MBS-150B 2229 Portabel metallbandsåg med tystgående asynkronmotor. Snabbspännande skruvstycke av gjutjärn, öppnar 150mm. Dimension sågblad 1470 x 13 x 0,65mm. Bladhastighet 45m/min. Geringsbar sågbygel Kapar runt material vid mm, Rektangulärt material vid x 150mm. Motoreffekt 1-fas 230V 370W 26kg 2680: Kantvikmaskiner För bockning av plåt. Modell HD30826 har segmenterat bockningsprisma för bockning av lådsektioner och specialprofiler. Art.Nr Modell HD30826 HD30831 Arbetslängd 1020mm 1040mm Max. plåttjocklek 2,5mm 1,2mm Bockningsvinkel, max kg 85kg 13650:- 5440:- 7 Klingkapmaskiner modell CO För kapning av profiler, rör m.m. av aluminium, stål eller andra material. Kraftig 1-fas motor på 2200W. Klinga 355mm med 25,4 (1 ) centrumhål. Kapar max. runt material 130mm, rektangulärt material 95x180mm. Varvtal v/min. Vikt 1kg 4560: Extra klinga dim. 335x1 xz70 för Kapmaskin CO :-

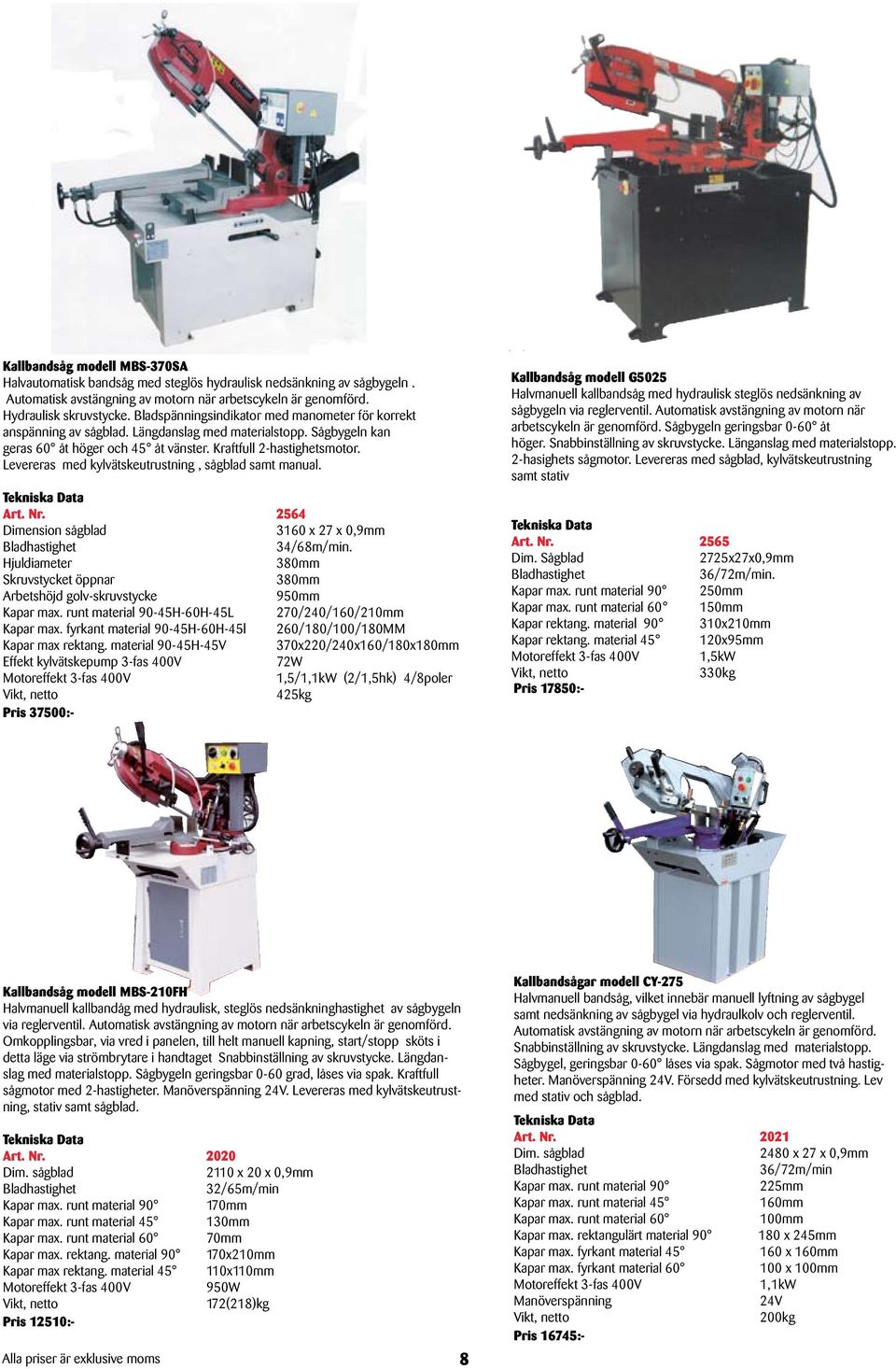

8 Kallbandsåg modell MBS-370SA Halvautomatisk bandsåg med steglös hydraulisk nedsänkning av sågbygeln. Automatisk avstängning av motorn när arbetscykeln är genomförd. Hydraulisk skruvstycke. Bladspänningsindikator med manometer för korrekt anspänning av sågblad. Längdanslag med materialstopp. Sågbygeln kan geras 60 åt höger och 45 åt vänster. Kraftfull 2-hastighetsmotor. Levereras med kylvätskeutrustning, sågblad samt manual. Dimension sågblad Bladhastighet Hjuldiameter Skruvstycket öppnar Arbetshöjd golv-skruvstycke Kapar max. runt material 90-45H-60H-45L Kapar max. fyrkant material 90-45H-60H-45l Kapar max rektang. material 90-45H-45V Effekt kylvätskepump 3-fas 400V Motoreffekt 3-fas 400V 37500: x 27 x 0,9mm 34/68m/min. 380mm 380mm 950mm 270/240/160/210mm 260/180/100/180MM 370x220/240x160/180x180mm 72W 1,5/1,1kW (2/1,5hk) 4/8poler 425kg Kallbandsåg modell G5025 Halvmanuell kallbandsåg med hydraulisk steglös nedsänkning av sågbygeln via reglerventil. Automatisk avstängning av motorn när arbetscykeln är genomförd. Sågbygeln geringsbar 0-60 åt höger. Snabbinställning av skruvstycke. Länganslag med materialstopp. 2-hasighets sågmotor. Levereras med sågblad, kylvätskeutrustning samt stativ 2565 Dim. Sågblad 2725x27x0,9mm Bladhastighet 36/72m/min. Kapar max. runt material mm Kapar max. runt material mm Kapar rektang. material x210mm Kapar rektang. material x95mm Motoreffekt 3-fas 400V 1,5kW 330kg 17850:- Kallbandsåg modell MBS-210FH Halvmanuell kallbandåg med hydraulisk, steglös nedsänkninghastighet av sågbygeln via reglerventil. Automatisk avstängning av motorn när arbetscykeln är genomförd. Omkopplingsbar, via vred i panelen, till helt manuell kapning, start/stopp sköts i detta läge via strömbrytare i handtaget Snabbinställning av skruvstycke. Längdanslag med materialstopp. Sågbygeln geringsbar 0-60 grad, låses via spak. Kraftfull sågmotor med 2-hastigheter. Manöverspänning 24V. Levereras med kylvätskeutrustning, stativ samt sågblad. Dim. sågblad Bladhastighet Kapar max. runt material 90 Kapar max. runt material 45 Kapar max. runt material 60 Kapar max. rektang. material 90 Kapar max rektang. material 45 Motoreffekt 3-fas 400V 12510: x 20 x 0,9mm 32/65m/min 170mm 130mm 70mm 170x210mm 110x110mm 950W 172(218)kg 8 Kallbandsågar modell CY-275 Halvmanuell bandsåg, vilket innebär manuell lyftning av sågbygel samt nedsänkning av sågbygel via hydraulkolv och reglerventil. Automatisk avstängning av motorn när arbetscykeln är genomförd. Snabbinställning av skruvstycke. Längdanslag med materialstopp. Sågbygel, geringsbar 0-60 låses via spak. Sågmotor med två hastigheter. Manöverspänning 24V. Försedd med kylvätskeutrustning. Lev med stativ och sågblad. Dim. sågblad Bladhastighet Kapar max. runt material 90 Kapar max. runt material 45 Kapar max. runt material 60 Kapar max. rektangulärt material 90 Kapar max. fyrkant material 45 Kapar max. fyrkant material 60 Motoreffekt 3-fas 400V Manöverspänning 16745: x 27 x 0,9mm 36/72m/min 225mm 160mm 100mm 180 x 245mm 160 x 160mm 100 x 100mm 1,1kW 24V 200kg

9 Metallbandslip model S-75, S-150 För grovslipning. Maskinerna kan vinkelställas i olika lägen Levereras med stativ och gnistbox 6 64 Dim slipband 75 x 2000mm 150 x 2000mm Slipyta på bord 74 x 470mm 150 x 480mm Kontaktskivans storlek 75 x 200mm 150 x 250mm Bandhastighet 34m/s I =18m/s, II=37m/s Motoreffekt 3-fas 400V 3,0kW 4,0kW Dimension 950 x 430 x 1050mm 950 x 450 x 1080mm 85kg 105kg 4550: Slipband för metallslipning Dimension 75 x 2000mm Dimension 150 x 2000mm Kornstorlek Kornstorlek : : : : : :- Slipmaskin modell GS Slipmaskin för industri och hantverk. Utrustade med Stadiga slipstöd och kraftiga motorer med nollspänningsutlösning.modell GS levereras med utsugningsstosar. Modell GS har kapslingsklass IP44, 2030 Slipskiva 200x25x20mm Slipband 100x1000mm Varvtal 2850v/min. Ing. effekt 3-fas 900W 28kg 3220: Stativ för slipmaskin :- Slipband för modell GS Dimension 100 x 1000mm Kornstorlek : : :- 2143, 2144 Bänkslipmaskiner Slipmaskiner för industri och hantverk. Utrustade med Stadiga slipstöd och kraftiga motorer med nollspänningsutlösning. Levereras med utsugningsstosar. Kapslingsklass IP Slipskiva 150x25x32mm 200x32x32mm Varvtal 2850v/min. 2850v/min. Ing. effekt 3-fas W Ing. effekt 1-fas 520W 900W 16kg 28kg 580:- 1055:- Polermaskin modell IBG200P Polermaskin för hantverk och industri Polerskivor, diam. Varvtal Effekt 1-fas 230V 1350: mm. 2900v/min. 900W 21kg Polerskiva för model IBG200P Mjuk polerskiva 116: Hård polerskiva 96:- Rundvalsmaskin Rundbockningsmaskin med valsar i stål. Lätt utsvängd övervals, under- och bakvals med trådinläggningsspår Max. materialbredd 1350mm Max. materialtjocklek 1,5mm Rullarnas diameter 75mm Nettovikt 215kg 7530:- 9

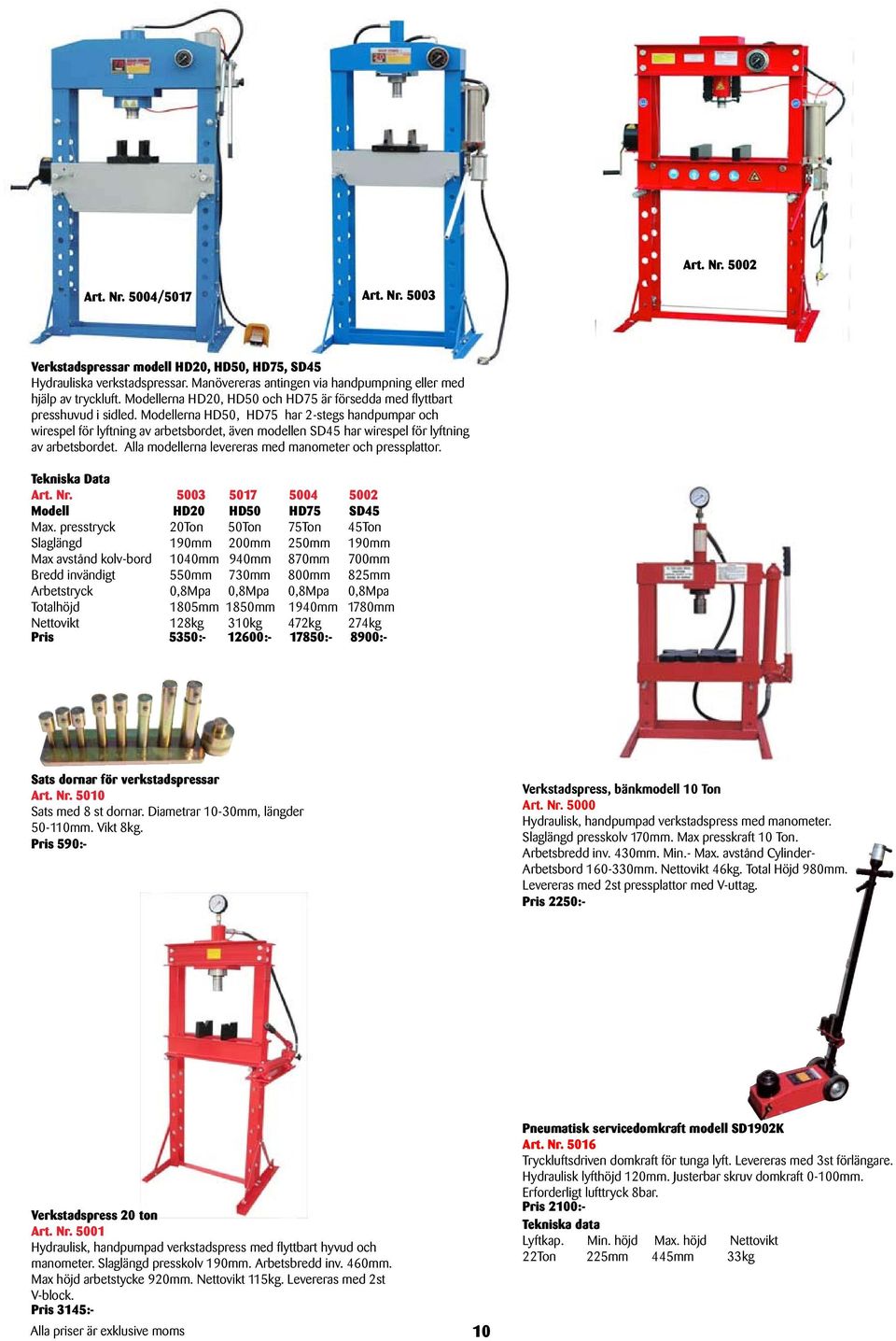

10 / Verkstadspressar modell HD20, HD50, HD75, SD45 Hydrauliska verkstadspressar. Manövereras antingen via handpumpning eller med hjälp av tryckluft. Modellerna HD20, HD50 och HD75 är försedda med flyttbart presshuvud i sidled. Modellerna HD50, HD75 har 2-stegs handpumpar och wirespel för lyftning av arbetsbordet, även modellen SD45 har wirespel för lyftning av arbetsbordet. Alla modellerna levereras med manometer och pressplattor Modell HD20 HD50 HD75 SD45 Max. presstryck 20Ton 50Ton 75Ton 45Ton Slaglängd 190mm 200mm 250mm 190mm Max avstånd kolv-bord 1040mm 940mm 870mm 700mm Bredd invändigt 550mm 730mm 800mm 825mm Arbetstryck 0,8Mpa 0,8Mpa 0,8Mpa 0,8Mpa Totalhöjd 1805mm 1850mm 1940mm 1780mm Nettovikt 128kg 310kg 472kg 274kg 5350: : :- 8900:- Sats dornar för verkstadspressar 5010 Sats med 8 st dornar. Diametrar 10-30mm, längder mm. Vikt 8kg. 590:- Verkstadspress, bänkmodell 10 Ton 5000 Hydraulisk, handpumpad verkstadspress med manometer. Slaglängd presskolv 170mm. Max presskraft 10 Ton. Arbetsbredd inv. 430mm. Min.- Max. avstånd Cylinder- Arbetsbord mm. Nettovikt 46kg. Total Höjd 980mm. Levereras med 2st pressplattor med V-uttag. 2250:- Verkstadspress 20 ton 5001 Hydraulisk, handpumpad verkstadspress med flyttbart hyvud och manometer. Slaglängd presskolv 190mm. Arbetsbredd inv. 460mm. Max höjd arbetstycke 920mm. Nettovikt 115kg. Levereras med 2st V-block. 3145:- 10 Pneumatisk servicedomkraft modell SD1902K 5016 Tryckluftsdriven domkraft för tunga lyft. Levereras med 3st förlängare. Hydraulisk lyfthöjd 120mm. Justerbar skruv domkraft 0-100mm. Erforderligt lufttryck 8bar. 2100:- Tekniska data Lyftkap. Min. höjd Max. höjd Nettovikt 22Ton 225mm 445mm 33kg

11 Verkstadsdomkraft modell HM5502 Extra låg verkstadsdomkraft, endast 75mm. Försedd med fotpedal för snabb höjning till lyftposition. PU-belagda hjul för tyst och smidig förflyttning. Lyftplattan försedd med skyddande gummipad. Ergonometriskt utformat pumphandtag. Har även ett mindre förvaringsfack för verktyg. 1705: Tekniska data Lyftkap. Min. höjd Max. höjd Längd Nettovikt 2Ton 75mm 520mm 900mm 39kg Blästerkabin 3127 modell SBC-420 Blästerkabin med ruta av härdat glas och skyddsfilm för siktrutan. Levereras med utsugsfläkt 1-fas 230V, arbetsbord, invändig belysning, blästerpistol, dammtäta handskar, fotventil, reduceringsventil med manometer. Luftförbrukning ca l/min. Inv. mått blästerskåp 1200 x 600 x 600 mm, Vikt 125 kg 7420:- Verkstadsdomkraft modell HM5503 Höglyftande verkstadsdomkraft. Försedd med fotpedal för snabb höjning till lyftposition. PU-belagda hjul för tyst och smidig förflyttning. Lyftplattan för sedd med skyddande gummipad. Ergonometriskt utformat pumphandtag. Har även ett mindre fack för förvaring av verktyg :- Tekniska data Lyftkap. Min. höjd Max.höjd Längd Nettovikt 3Ton 140mm 610mm 1100mm 47kg Verkstadsdomkraft modell HM5504 Domkraft för tyngre lyft, kapacitet 5 Ton. Försedd med fotpedal för snabb höjning till lyftposition. PU-belagda hjul för snabb och smidig förflyttning. Lyftplattan för sedd med gummipad. Ergonometriskt utformat pumphandtag. Har även ett mindre förvaringsfack för verktyg. 3110: Tekniska data Lyftkap. Min. höjd Max. höjd Längd Nettovikt 5Ton 150mm 590mm 1305mm 70kg 3075 SBC-90 Blästerkabin Blästerkabin med ruta av härdat glas. Levereras komplett med handskar, innerbelysning, arbetsbord, kraftig blästerpistol och skyddsfilm för siktrutan. 1145:- Dim. LxBxH Luftförbrukning Vikt x45x41cm l/min 20 kg Angivna mått gäller utrymme inuti skåpen Blästringsaggregat med uppsugning modell SB Blästringsaggregat med ca 40 l tank för blästermedel. Försedd med uppsugning av blästermedel, lämplig att använda inomhus Luftförbrukning ca l/min.Arbetstryck ca 5-8bar. Dimension 102 x diam. 46cm. Vikt 33kg 2855:- RA Tank för ca 40 l blästermedel, levereras komplett med blästerpistol med 2,5 m slang, avstängningsventil, manometer, tratt för påfyllning av blästermedel, skyddshuva och hjultillsats. Luftförbrukning ca l/min. Vikt 18kg. 1320:- Handskar, par SBC90 72:- SBC420 92:- Sats Munstycken 3143 SBC90 30: SBC420 56: RA10 36: SB28 70:- Skyddsfilm, rutor 3148 SBC90 38: SBC420 42:- Skyddsfilm, lampa SBC SBC420 Filter 3151 Blästerpistol SBC420 SBC90 SBC420 RA10 SB28 34:- 315:- 106:- 260:- 100:- 100:-

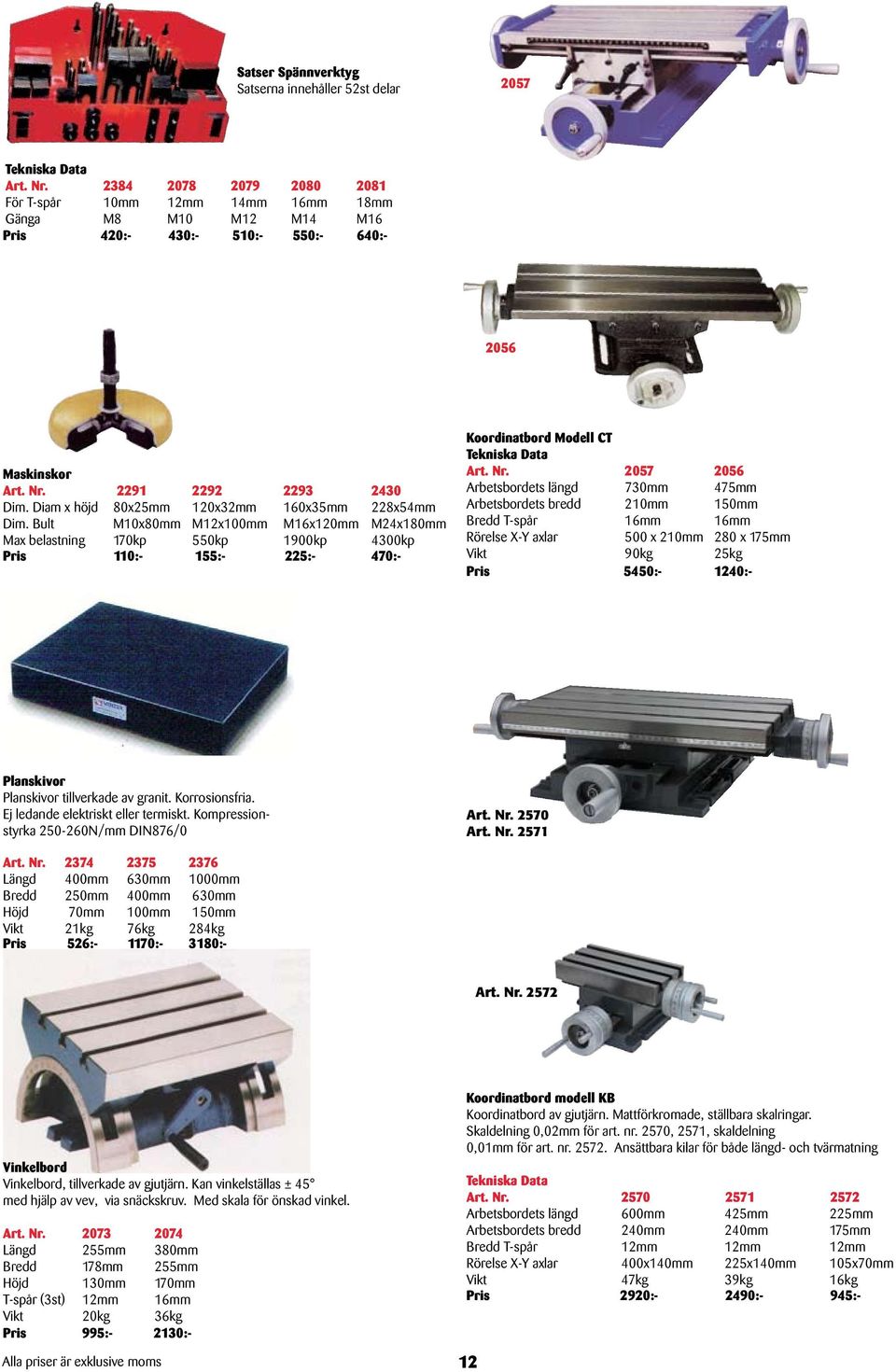

12 Satser Spännverktyg Satserna innehåller 52st delar För T-spår 10mm 12mm 14mm 16mm 18mm Gänga M8 M10 M12 M14 M16 420:- 430:- 510:- 550:- 640: Maskinskor Dim. Diam x höjd 80x25mm 120x32mm 160x35mm 228x54mm Dim. Bult M10x80mm M12x100mm M16x120mm M24x180mm Max belastning 170kp 550kp 1900kp 4300kp 110:- 155:- 225:- 470:- Koordinatbord Modell CT Arbetsbordets längd 730mm 475mm Arbetsbordets bredd 210mm 150mm Bredd T-spår 16mm 16mm Rörelse X-Y axlar 500 x 210mm 280 x 175mm Vikt 90kg 25kg 5450:- 1240:- Planskivor Planskivor tillverkade av granit. Korrosionsfria. Ej ledande elektriskt eller termiskt. Kompressionstyrka N/mm DIN876/ Längd 400mm 630mm 1000mm Bredd 250mm 400mm 630mm Höjd 70mm 100mm 150mm Vikt 21kg 76kg 284kg 526:- 1170:- 3180: Vinkelbord Vinkelbord, tillverkade av gjutjärn. Kan vinkelställas ± 45 med hjälp av vev, via snäckskruv. Med skala för önskad vinkel Längd 255mm 380mm Bredd 178mm 255mm Höjd 130mm 170mm T-spår (3st) 12mm 16mm Vikt 20kg 36kg 995:- 2130:- Koordinatbord modell KB Koordinatbord av gjutjärn. Mattförkromade, ställbara skalringar. Skaldelning 0,02mm för art. nr. 2570, 2571, skaldelning 0,01mm för art. nr Ansättbara kilar för både längd- och tvärmatning Arbetsbordets längd 600mm 425mm 225mm Arbetsbordets bredd 240mm 240mm 175mm Bredd T-spår 12mm 12mm 12mm Rörelse X-Y axlar 400x140mm 225x140mm 105x70mm Vikt 47kg 39kg 16kg 2920:- 2490:- 945:- 12

13 Precisionsskruvstycken modell GT Maskinskruvstycken tillverkade av legerat kvalitetsstål. Sätthärdade ytor till HRC58-62, härddjup ca. 0,9-1,2mm. Precisionslipade glidytor, parallellitet 0,005/100mm. Snabbförflyttning av styrd, nedåtdragande rörlig back. Stor spännvidd. Levereras med 4st spännklackar, spännyckel och insexnyckel Backbredd 125mm 150mm 150mm 200mm 200mm Backhöjd 40mm 50mm 50mm 65mm 65mm Gap 150mm 200mm 300mm 300mm 400mm Längd 345mm 420mm 520mm 595mm 695mm Spännkraft 3ton 5ton 5ton 10ton 10ton Vikt 13kg 26kg 30kg 64kg 71kg 3250:- 3990:- 5270:- 8370:- 9285:- Maskinskruvstycke modell QM Maskinskruvstycke tillverkat av gjutjärn med nedåtdragande rörlig back. Har plana slipade och härdade backar. Sidorna är parallell-slipade med toleransen 0,02mm Tolerans varje sida 0,01mm. Kan spännas fast såväl stående, kantstående som liggande. Skruvstyckena har frästa spår för spårklackar i bottenplattan. Levereras med spårklackar och skruv. Art. Nr Backbredd 100mm 150mm Backhöjd 34mm 45mm Gap 100mm 150mm Längd, utan vev 280mm 368mm Vikt 11kg 29kg 975:- 1660:- Bottenplatta Graderad, vridbar bottenplatta Passar till art. nr , , :- 2095:- 2640:- Fästjärn Sats 4st fästjärn Passar till art. nr : , : , :- Backinsatser Sats 2st Backbredd Passar till art. nr mm mm 2253, mm 2255, 2256 T-spårstycken 2478 T-spårstycken 14mm 2479 T-spårstycken 16mm 2480 T-spårstycken 18mm 450:- 540:- 755:- 36:- 36:- 36:- Maskinskruvstycken modell VK Enkelt och robust maskinskruvstycke i gjutjärn. Med plana, härdade och slipade backar. Levereras med vridbar, graderad bottenplatta Backbredd 100mm 150mm Backhöjd 36mm 44mm Gap 70mm 114mm Vikt 10kg 26kg 660:- 1020:- Maskinskruvstycken modell J Maskinskruvstycke tillverkade av gjutjärn. Har 3st fasta inställningar, extra stort gap. Slipade och härdade backar. Helt inkapslad spindel. Noggranhet ±0,01mm. Levereras med graderad vridbar bottenplatta. Spindelok Passar till art. nr , , :- 590:- 1030:- Materialanslag Passar till art. nr , , :- 75:- 110:- Art. Nr Backbredd 100mm 125mm 150mm Backhöjd 36mm 46mm 51mm Gap 170mm 220mm 300mm Vikt m bottenplatta 20kg 40kg 61kg 2160:- 2395:- 3095:- matisk back Backbredd Passar till art. nr mm mm 2253, mm 2255, 2256 Spännyckel Passar till art. nr , :- 36:- 780:- 980:- 1430:- Precisionsskruvstycke modell GS Precisionsskruvstycke för pelarborrmaskiner, med prismatisk back (1 Horisontellt V-spår, 3st vertikala V-spår) Har precisionslipade gejdrar och bottenplatta, parallellitet inom 0,02mm Backbredd 105mm 132mm 156mm Gap 100mm 120mm 145mm Vikt 5,6kg 8,2kg 11,8kg 595:- 785:- 1150:- 13

14 Precisionsskruvstycken modell QKG och QGG Tillverkade av legerat kvalitetsstål. Ythårdhet HRC Parallellitet 0,005/100mm V-spår i den rörliga backen. Modell QKG med nedåtdragande back. 2202, 2203 modell EQV modell QGG Backbredd 63mm 80mm Backhöjd 32mm 40mm Gap 85mm 100mm Längd 190mm 220mm Vikt 3,8kg 6,5kg 575:- 820: modell EQV-E4A modell QKG Backbredd 50mm 63mm 80mm Backhöjd 25mm 32mm 40mm Gap 65mm 85mm 100mm Längd 140mm 175mm 200mm Vikt 2,0kg 3,0kg 5,5kg 380:- 445:- 730:- Snabbspännande borrskruvstycke modell EQV Borrskruvstycke i gjutjärn, med snabbinställning över hela spännvidden. 2201, modell EQV-E4A Samma som ovan men med En prismatisk back och sidorna frästa i rät vinkel emot bottenplattan Backbredd 106mm 102mm 153mm Gap 124mm 116mm 157mm Vikt 8,0kg 6,3kg 13,2kg 395:- 470:- 675:- Borrskruvstycke med prismatisk back modell GS-106A Tillverkade av gjutjärn med standardbackar plus extra prismatisk back i stål Backbredd 105mm Gap 90mm Vikt 3,5kg 288:- Bänkskruvstycken Bänkskruvstycken sänksmidda av stål. Med städ. Inkapslad trapetsgängad spindel. Sliden eftersättbar. Käftbredd Spännvidd Spänndjup Spännkraft Vikt mm 115mm 55mm 13kN 4,5kg mm 135mm 65mm 18kN 11,5kg mm 170mm 80mm 22kN 25,0kg 320:- 565:- 980:- Koordinatskruvstycke modell CV Koordinatskruvstycke tillverkade av gjutjärn. Graderade skalor för längd och tvärrörelse, plana stålbackar, backbredd 150mm, rörelse 200 x 150mm. Spännvidd skruvstycke 145mm. Vikt 16,5kg. 595:- Vinkelskruvstycke modell EAC Tillverkade av gjutjärn. Lämpliga för svetsningsarbeten, genom att spindeln och spindelmuttern är förkopprade för att förhindra fastbränning. Spännvidd Backhöjd Backlängd Vikt 320: mm 35mm 105mm 5,2kg

15 Delningsapparat modell BS-0 Art.Nr Delningsapparaten kan vinkelställas från -10 till 90. Spindelgänga är 1.1/2 x 8 T.P.I.. Dubbhöjd 100mm. Spindel-genomgång 18mm. Kona i spindel MK2. Levereras komplett med dubbdocka, 3st delningsskivor, dubb, medbringare, fläns och 3-backschuck 5 (127mm). Vikt 23kg Delningsskiva A med 15,16,17,18,19 och 20 hål Delningsskiva B med 21,23,27,29,31 och 33 hål Delningsskiva C med 37,39,41,43,47 och 49 hål 4380: Delningsapparat inklusive 3-backschuck 5 (127mm) Snabbdelningsapparat modell ECC Tillverkade av Meehanite. För direkt delning, vertikalt eller horisontellt. Levereras med chuck och 6st täckplattor för och 12delningar Chuckdiameter 160mm 200mm Genomgång 40mm 63mm Dubbhöjd 130mm 154mm Vikt 32kg 52kg 4100:- 5280:- Chuckfläns Sats Delningsskivor Art. Nr D d H För modell 2311-EFLT ERT-HV EFLT ERT-HV :- 270:- För modell 2050-EDP-1 HV 6 Antal hål per delningsskiva 790:- Delningsskiva A 15, 16, 17, 18, 19, 20 Delningsskiva B 21, 23, 27, 29, 31, 33 Delningsskiva C 37, 39, 41, 43, 47, 49 För modell 2051-EDP-2 HV-8, 10, 12 Antal hål per delningsskiva 1180:- Delningsskiva A 26, 30, 34, 38, 41, 44, 47, 51, 57 28, 32, 37, 39, 43, 46, 49, 53, 59 Delningsskiva B 61, 67, 71, 77, 81, 87, 91, 97 63, 69, 73, 79, 83, 89, 93, 99 Rundmatningsbord HV6, HV8, HV10, Användning i borr- och fräsmaskiner, för horisontell- & vertikaluppspänning. Centrumhål med Morsekona (Se tabell) Bord av Meehanite. Delningsmöjligheter 360, utväxling är 90:1. Möjlig delning ned till 10 sekunder. Dubbdockor Center Height Max Min Used of Model 2052-ETS ERT-HV ETS ERT-HV8, 10, :- 2670:- 3295:- 625:- 740:- Table Outer Diameter Height Base Diameter Width of T-Slot D A1 H H1 A B e Type g Bolt Slot Center Sleeve 2046-HV MT HV MT HV MT-3 45 Gross Weight kgs 15

16 Bockningsmaskin modell UB 100 För bockning av plattjärn, rundstång, fyrkantstång och profiljärn. Försedd med graderad skala och materialstopp Max plattjärn 100 x 6mm Max rundstång 18mm Max fyrkantstång 16 x 16mm Max vinkeljärn 60 x 8mm Vikt 32kg 1340:- Dornpressar modell AP Dornpressar för in-utdrivning av lager,axlar, bussningar m.m. i arbetsstycken. Stomme av gjutjärn, kuggstång och kuggdrev av stål Presstryck 1ton 2ton Gap (höjd x djup) 110 x 100mm 180 x 123mm Dim. Kuggstång 25 x 25mm 32 x 32mm Vikt 15kg 34kg 590:- 1030:- Sats Rörbockare modell MY Med 6st schabloner för runda rör och 2st schabloner för 4-kantrör. Max bockningsvinkel 180 Levereras förpackad i kraftig plastväska. 1225:- Vinkelhylla Vinkelhyllor av gjutgods. Bearbetningstolerans 0,05mm/150mm Längd 150mm 200mm 300mm Bredd 115mm 125mm 165mm Höjd 125mm 150mm 225mm Vikt 5kg 7kg 16kg 275:- 345:- 695:- Schabloner för dim.3/8, 1/2, 9/16, 5/8,3/4 och 7/8 och 4-kantrör 20mm och 25mm. Vikt 24kg Bänkplåtsax Handdriven plåtsax för montering på bänk. Försedd med justerbara nedhållare. Hävarm försedd med returfjäder. Sickmaskin 2044 En robust handdriven sickmaskin i gjutjärn. Enkelt byte av olika profilhjul. Levereras med 5st profilhjul och verktyg för profilbyte. Max. djup 180mm. Största valsavstånd 51mm. Max plåttjocklek 0,8mm. Vikt 30kg 1490:- Längd skär Klipper max. stålplåt Klipper max. rundstål Vikt 640: mm 6mm 13mm 18kg

17 Svarvchuckar modell SV Självcentrerande 3-backiga svarvchuckar med cylindriskt fäste för flänsmontage. Levereras med 2 x 3 backar, chucknyckel och fästskruvar Diameter 100mm 125mm 160mm 200mm 240mm 315mm 380mm Centrumhål 22mm 30mm 40mm 60mm 70mm 100mm 130mm Vikt 2,9kg 4,9kg 9,3kg 16,7kg 23,5kg 43,0kg 64kg 612:- 670:- 1035:- 1220:- 1685:- 2845:- 3480:- 4-backchuckar modell K12 Självcentrerande 4-backchuckar med cylindriskt fäste för flänsmontage. Levereras med 2x4 backar, chucknyckel och fästskruvar Diameter 100mm 125mm 160mm 200mm 250mm Centrumhål 22mm 30mm 40mm 60mm 80mm Vikt 3,0kg 5,1kg 9,5kg 17,0kg 23,8kg 815:- 885:- 1155:- 1470:- 1920:- Insatshylsor Tillverkad av verktygsstål. Härdade och slipade Art. nr. Kona 2086 MK MK MK MK MK MK MK :- 50:- 50:- 64:- 64:- 98:- 98:- Förstoringshylsor Tillverkade av verktysstål. Härdade och slipade Borrchucksdorn Tillverkad av verktygsstål. Härdade och slipade Art. nr. Kona 2090 MK2-B MK2-B MK2-B MK2-B MK3-B MK3-B MK3-B MK4-B MK4-B MK4-B ISO30-B ISO30-B ISO40-B ISO40-B18 46:- 46:- 46:- 46:- 52:- 46:- 64:- 64:- 64:- 64:- 202:- 292:- 239:- 239:- 4-backskiva modell K72 Backskivor med cylindriskt fäste för flänsmontage Har 4st vändbara individuellt ställbara backar. Levereras med chucknyckel. Kona 2165 MK3-MK MK2-MK3 155:- 96: Diameter 80mm 100mm 125mm 160mm 200mm 250mm Centrumhål 22mm 25mm 30mm 45mm 50mm 65mm Vikt 2,1kg 3,8kg 5,1kg 9,0kg 16,7kg 23,0kg 565:- 602:- 655:- 802:- 1055:- 1295:- Nyckellösa borrchuckar Snabbspännande borrchuckar för enkla byten av borrverktyg. Spännvidd ,5-6mm mm mm mm Inv. kona B10 B16 B18 B22 220:- 295:- 325:- 395:- Borrchuckar 3-backiga borrchuckar med chucknyckel Spännvidd 3-16mm 5-20mm Inv. kona B18 B22 80:- 130:- Planfräsdorn Kona Skaft 2168 ISO30 16mm 2169 ISO30 22mm 2170 ISO30 27mm 2171 ISO40 16mm 2172 ISO40 22mm 2173 ISO40 27mm 2174 ISO40 32mm 2175 MK3 16mm 2176 MK3 22mm 2177 MK3 27mm 2322 BT40 22mm 2323 BT40 27mm 330:- 330:- 330:- 395:- 395:- 410:- 440:- 298:- 298:- 298:- 485:- 485:- Reduceringshylsa Kona Inv. Kona 2178 ISO30 MK ISO30 MK ISO40 MK ISO40 MK ISO40 MK ISO40 ISO ISO50 ISO BT40 MK BT40 MK BT40 MK4 Weldonhållare Kona Dim ISO30 6mm 2461 ISO30 8mm 2462 ISO30 10mm 2463 ISO30 12mm 2464 ISO30 16mm 240:- 240:- 315:- 315:- 350:- 455:- 780:- 350:- 350:- 390:- 210:- 210:- 210:- 210:- 210: Kiljagare Utdrivarkilar för verktygskonor enl. DIN 317 För morsekona 3300 MK1-2 20: MK3 26: MT4 32: ISO40 8mm 2466 ISO40 10mm 2467 ISO40 12mm 2468 ISO40 16mm 2469 ISO40 20mm 2470 ISO40 25mm 235:- 235:- 235:- 235:- 235:- 280:- Integrerade borrchuckar Tillverkade i ett stycke. Hög precision Spindelkona ISO30 ISO40 ISO40 BT40 MK3 Spännvidd 1-13mm 1-13mm 3-16mm 1-13mm 0-13mm Gänga M12x1,75 M16x2,0 M16x2,0 M16x2, :- 1277:- 1295:- 820:- 515:- Halvautomatiska kiljagare För utdrivning av verktygskonor utan slag, enligt DIN 318 Art. Nr 3303 MK MK4-6 För morsekona 145:- 180:- 17

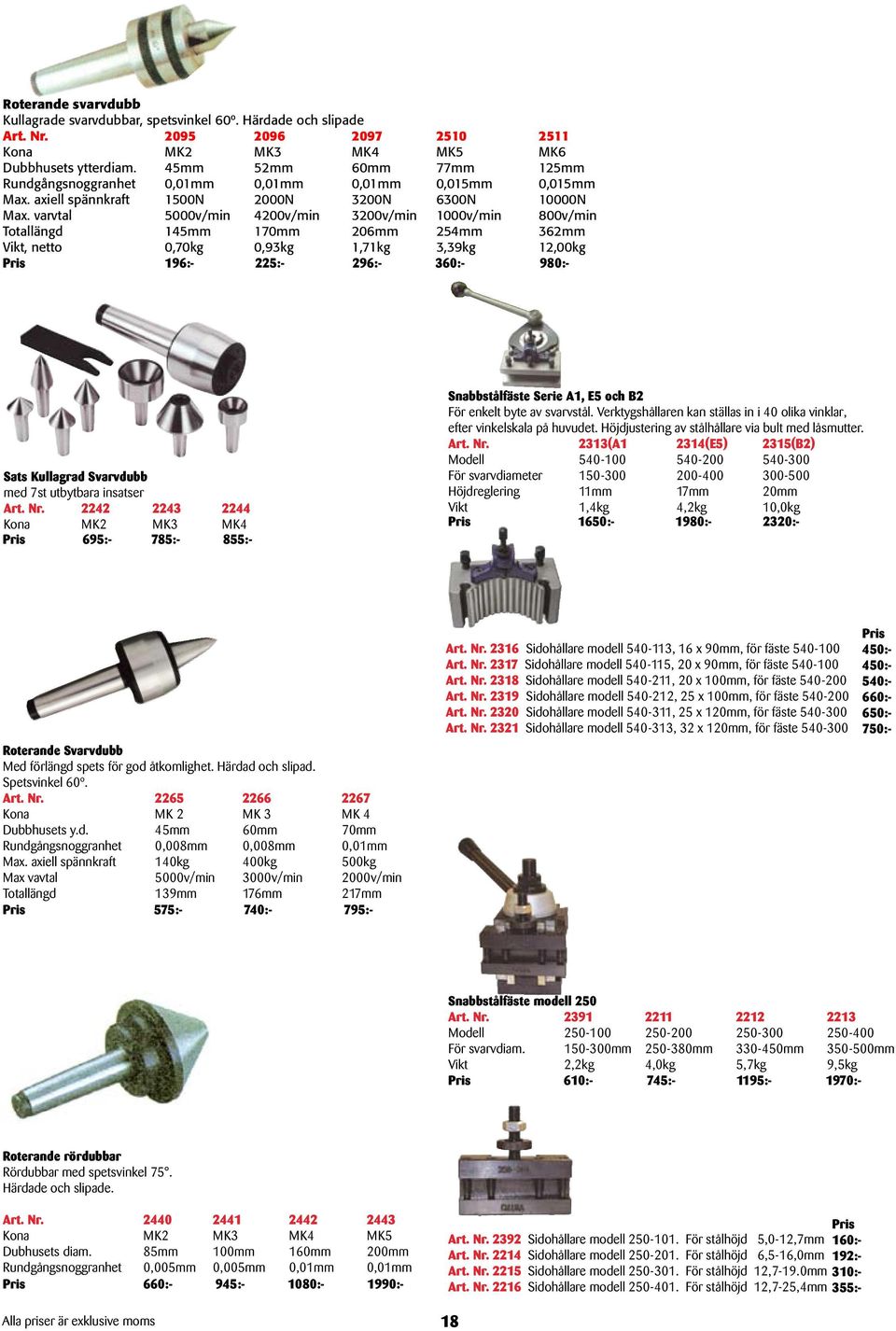

18 Roterande svarvdubb Kullagrade svarvdubbar, spetsvinkel 60º. Härdade och slipade Kona MK2 MK3 MK4 MK5 MK6 Dubbhusets ytterdiam. 45mm 52mm 60mm 77mm 125mm Rundgångsnoggranhet 0,01mm 0,01mm 0,01mm 0,015mm 0,015mm Max. axiell spännkraft 1500N 2000N 3200N 6300N 10000N Max. varvtal 5000v/min 4200v/min 3200v/min 1000v/min 800v/min Totallängd 145mm 170mm 206mm 254mm 362mm 0,70kg 0,93kg 1,71kg 3,39kg 12,00kg 196:- 225:- 296:- 360:- 980:- Sats Kullagrad Svarvdubb med 7st utbytbara insatser Kona MK2 MK3 MK4 695:- 785:- 855:- Snabbstålfäste Serie A1, E5 och B2 För enkelt byte av svarvstål. Verktygshållaren kan ställas in i 40 olika vinklar, efter vinkelskala på huvudet. Höjdjustering av stålhållare via bult med låsmutter. (A1 2314(E5) 2315(B2) Modell För svarvdiameter Höjdreglering 11mm 17mm 20mm Vikt 1,4kg 4,2kg 10,0kg 1650:- 1980:- 2320:- Roterande Svarvdubb Med förlängd spets för god åtkomlighet. Härdad och slipad. Spetsvinkel 60º Kona MK 2 MK 3 MK 4 Dubbhusets y.d. 45mm 60mm 70mm Rundgångsnoggranhet 0,008mm 0,008mm 0,01mm Max. axiell spännkraft 140kg 400kg 500kg Max vavtal 5000v/min 3000v/min 2000v/min Totallängd 139mm 176mm 217mm 575:- 740:- 795: Sidohållare modell , 16 x 90mm, för fäste Sidohållare modell , 20 x 90mm, för fäste Sidohållare modell , 20 x 100mm, för fäste Sidohållare modell , 25 x 100mm, för fäste Sidohållare modell , 25 x 120mm, för fäste Sidohållare modell , 32 x 120mm, för fäste :- 450:- 540:- 660:- 650:- 750:- Snabbstålfäste modell Modell För svarvdiam mm mm mm mm Vikt 2,2kg 4,0kg 5,7kg 9,5kg 610:- 745:- 1195:- 1970:- Roterande rördubbar Rördubbar med spetsvinkel 75. Härdade och slipade Kona MK2 MK3 MK4 MK5 Dubhusets diam. 85mm 100mm 160mm 200mm Rundgångsnoggranhet 0,005mm 0,005mm 0,01mm 0,01mm 660:- 945:- 1080:- 1990: Sidohållare modell För stålhöjd 5,0-12,7mm 160: Sidohållare modell För stålhöjd 6,5-16,0mm 192: Sidohållare modell För stålhöjd 12,7-19.0mm 310: Sidohållare modell För stålhöjd 12,7-25,4mm 355:- 18

19 Sats Fräschuck med cylindriskt skaft Skaft Dimension x100mm 10st Hylsor ER16, 1-10mm 1040:- Sats Fräschuck med Spännhylsor DIN6499 Art. nr. Kona Dimension 2474 ISO30 10st Hylsor ER mm 2280 ISO30 11st Hylsor ER mm 2196 ISO30 15st Hylsor ER mm 2325 ISO40 11st Hylsor ER mm 2098 ISO40 15st Hylsor ER mm 2282 ISO50 15st Hylsor ER mm 2264 BT40 11st Hylsor ER mm 2230 MK2 10st Hylsor ER mm 2099 MK3 10st Hylsor ER mm 2100 MK3 11st Hylsor ER mm 2281 MK3 15st Hylsor ER mm 2210 MK4 15st Hylsor ER mm 1730:- 1730:- 1990:- 2190:- 2310:- 2600:- 1820:- 1190:- 1420:- 1550:- 1810:- 2080:- Fräschuckar för ER-spännhylsor Fräschuck x 100mm Cyl. skaft ER16 475:- ER25 innehåller Chuck, mutter samt 10 st dubbelslitsade hylsor 3, 4, 5, 6, 8, 10, 12, 14, 15 och 16mm i plastlåda ER32 innehåller Chuck, mutter samt 11 st dubbel slitsade hylsor 3, 4, 5, 6, 8, 10, 12, 14, 16, 18 och 20mm i plastlåda ER40 innehåller Chuck, mutter samt 15 st dubbelslitsade hylsor 4, 5, 6, 8, 10, 12, 14, 15, 16, 18, 20, 22, 24, och 26mm i plastlåda Fräschuckar för ER-spännhylsor Fräschuck 2489 ISO30-ER25 490: ISO30-ER32 515: ISO30-ER40 520: ISO40-ER32 625: ISO40-ER40 645: BT40-ER32 690: MK2-ER25 410: MK3-ER25 490: MK3-ER32 500: MK3-ER40 680: MK4-ER40 795: ISO50-ER40 920:- ER Satser med spännhylsor Satser Antal hylsor Dim ER16 9st 2-10mm 630: ER20 12st 2-13mm 820: ER25 15st 2-16mm 1140: ER32 19st 2-20mm 1415: ER40 24st 3-26mm 2195:- Låsmutter för ER spännhylsor Spännhylsa 2590 ER16 65: ER20 65: ER25 75: ER32 85: ER40 98:- Lösa spännhylsor, ER Lösa spännhylsor i steg om 1,0mm. Tillverkade enligt DIN Rundgångsnoggranhet 0,015mm för ER25 och ER32 spännhylsor, för ER40 0,02mm dim dim dim. Serie hylsor ER25 (2-16mm) ER32 (2-20mm) ER40 (3-26mm) 120:- 130:- 140:- Chucknyckel för ER låsmutter Låsmutter 2595 ER25 65: ER32 75: ER40 80:- 19

20 Satser ställbara utsvarvningshuvud modell F1. För användning i svarvar, pelarborrmaskiner. Levereras i plastlåda komplett med dorn och bommar. Gradering matningsskala 0,01mm Tekniska data Diameter huvud 50mm 75mm 100mm Höjd huvud 62mm 80mm 93mm Ställbarhet slid 16mm 25mm 41mm Ursvarvning mm mm mm Diam. borrstångshål 12mm 18mm 25mm Antal bommar 9st 12st 6st Sats Parallellbitar 2075 Sats med 12st härdade och slipade parallellbitar. Parallellitet tolerans± 0,005mm, höjdtolerans ± 0,01mm. Längd x Bredd 150 x 4mm. Höjd 14,16,18,20,22, 24,26,28,30,32,35 och 40mm. Levereras i kraftig trälåda. 702: Samma som ovan, men med 9st parallellbitar. Längd x bredd 150 x 8,5mm. Höjd 14,16,20,24,30,32,36,40 och 44mm. 445: Samma som ovan, men med 12st parallellbitar. Längd x bredd 150 x 10mm. Höjd 14,16,18,20,22,24,26,28,30,32,35, 40mm 820: Samma som ovan men med 8st parallellbitar. Längd x bredd 200 x 8mm. Höjd 17, 22, 26, 28, 32, 36, 38, 42mm 835:- Kompletta satser Kona Art. Nr Kona 2286 F1-50/MK2 920: F1-75/ISO F1-50/MK3 920: F1-75/BT F1-50/ISO30 920: F1-75/ISO F1-75/MK3 1165: F1-100/ISO F1-75/ISO :- 1275:- 1710:- 1370:- 1885:- Ursvarvningshuvud modell F1 För användning i svarvar, fräsar, pelarborrmaskiner. Gänga UNF 1.1/2 x 18 gänger/ Tekniska data Modell F1-50 F1-75 F1-100 Diameter huvud 50mm 75mm 100mm Höjd huvud 62mm 80mm 93mm Ställbarhet slid 16mm 25mm 41mm Håldiam. för bommar 12mm 18mm 25mm Kapacitet ursvarvning mm mm mm 615:- 890:- 1350:- Verkstadsvinklar Tillverkade av rostfritt stål. Tolerans enl. DIN875/1. Alla ytor slipade och polerade Dorn för ursvarvningshuvud modell F1 Gänga dorn UNF 1.½ x 18 gänger/ Kona-Gänga 2300 MK2-M10 x 1,5mm 200: MK3-M12 x 1,75mm 200: ISO30-M12 x 1,75mm 250: ISO40-M16 x 2,0mm 295: ISO50-M24 x 3,0mm 395: BT40-M16 x 2,0mm 490: Lång skänkel 75mm 100mm 150mm 200mm 300mm Kort skänkel 50mm 70mm 100mm 130mm 200mm Bredd x tjocklek 15 x 5mm 20 x 5mm 28 x 6mm 32 x 7mm 40 x 8mm 75:- 85:- 140:- 190:- 270:- Fotvinklar Samma spec. och tekniska data som ovan. Sats med bommar för ursvarvningshuvud modell F1 Antal bommar Diam. För modell st 12mm F : st 18mm F : st 25mm F : Lång skänkel 75mm 100mm 150mm 200mm 300mm Kort skänkel 50mm 70mm 100mm 130mm 200mm Bredd x tjocklek 15 x 5mm 20x 5mm 28 x 6mm 32 x 7mm 40 x 8mm Fotbredd 22mm 22mm 22mm 22mm 22mm 120:- 130:- 225:- 295:- 390:- 20

21 Art. Nr 2418 Digital mätskalor Digitala mätskalor, vertikala/horisontella. Omkopplingsbara mm/tum. Tillverade av rostfritt stål, härdade.. Avläsning 0,01mm. Med positionsminne. Nollställning möjlig i varje position utmed skalans längd. Mätområde H mm mm mm mm mm Mätområde V mm mm mm mm mm 260:- 365:- 550:- 780:- 1020:- 430:- 545:- 665:- 880:- 1095:- Magnetstativ 2270 För indikatorklockor. Centrallåsning av stativets tre leder. Hållare med fininställning. Magnetens dragkraft 80kp, försedd med On/Off vred. Totallängd armar 370mm. Vikt 1,9kg. 615:- Art. Nr 2412 Höjdritsmått Ritsspetsar av hårdmetall. Omkopplingsbart mm/tum, gäller digitalt ritsmått. Analogt ritsmått med mattförkromad skala. Fininställning. Magnetstativ 2126 För indikatorklockor. Bottenplatta och baksidan är magnetiska. Kopplas till/från med vred. Vikt 1,5kg. Total längd 240mm Magnetens Dragkraft 70kg. Centrallåsning av armarna. 240:- Analoga Höjdritsmått Digitala Höjdritsmått Mätområde 0-300mm 0-500mm Mätområde 0-300mm Avläsning 0,02mm 0,02mm Avläsning 0,01mm 435:- 695:- 1280:- Magnetstativ 2268 Magnetstativ med mekanisk fastspänning. Dim. mätpelare 12 x 175mm. Dim. tvär-arm 10 x 150mm. Magnetisk dragkraft. Dragkraft 60kg, kopplas till/från via vred Vikt 1,3kg 106:- Cylinderindikator Avläsningsnoggrannhet 0,01mm, levereras med fasta stålmätspetsar Mätområde 10-18mm 18-35mm 35-50mm mm mm Mät-djup 125mm 130mm 150mm 150mm 400mm 525:- 510:- 510:- 580:- 640:- Kantavkännare 2245 Elektronisk kantavkännare, skaftdiameter 20 mm, längd 162 mm, koncentricitet 0,01 mm

22 Digitalt Skjutmått IP Digitalt skjutmått av rostfritt stål tillverkat i vattentätt utförande. Skyddsform IP54 och med LCD-display. Mätlängd 0-150mm. Mätnoggranhet ± 0,02mm. Omkopplingsbart mm/tum med nollställningsknapp. Upplösning 0,01mm. ON/OFF knapp. 395:- Verkstadsskjutmått av verktygsstål. Härdade. Graderade i mm. Nonie för 1/20mm Mätlängd 500mm, skänkellängd 100mm 495: Mätlängd 1000mm, skänkellängd 125mm 1890:- Digitala skjutmått i rostfritt stål med LCD-display. On/Off knapp. Omkopplingsbart mm/tum. Nollställningsknapp. Upplösning 0.01mm. Mätnoggranhet +- 0,03mm Mätlängd 150mm, skänkellängd 40mm 179: Mätlängd 300mm, skänkellängd 60mm 470:- Sats teleskopstickmått 2127 med 6st teleskopstickmått. Mätområde 8-150mm 146:- Digitalt Verkstadsskjutmått 2227 Skjutmått i rostfritt stål med LCD-display. On/Off knapp. Omkopplingsbart mm/tum. Nollställningsknapp. Upplösning 0,01mm. Mätnoggranhet 0,05mm. Mätlängd 500mm. Skänkellängd 100mm. 1295:- Skjutmått 2122 Av verktygsstål. Mattförkromad skala. Mätlängd 0-150mm. 92:- Centreringsdorn med klocka 2033 För centrumindikering av cylindriska inner- och ytterdiametrar. Levereras med 6st mätarmar. 655:- Tekniska data Cylindriskt fäste 10mm Mätområde 0-3mm Skalans delning 0,01mm Min/max utv. diameter 0-105mm Min/max inv. diameter 4-105mm Vippindikatorklocka Art. Nr 2124 Vridbar skala för nollställning. Visaren rörelse omkastbar. Fäste 6 och 8mm. Mätområde 0,8mm. Skalans delning 0,01mm. 285:- Indikatorklockor Analoga indikatorklockor med vridbar skala för nollställning. Fäste 8mm. Mätområde Avläsning mm 0,01mm mm 0,01mm 130:- 270:- Digital indikatorklocka Omställning mm/tum. Mätområde 0-12,5mm. On/Off knapp.upplösning 0,002mm(0,00005) Mätnoggranhet 0,012mm. Diameter klocka 62mm. Fäste 8mm. 665:- 22 Digital vinkelmätare 2110 Digital vinkelmätare-mini. Mäter vinkel 4 x 90. Noggranhet 0,5 Magnetisk bas. Siffrorna kan avläsas rättvända även vid mätning upp och nedvänd. Mått 51 x 51 x 26mm 365:-

23 Satser med Invändiga digitala 3-punktsmikrometrar DIN 863 Mätytor i hårdmetall. Mäter till hålets botten. Levereras inklusive kontrollringar, enligt DIN 2250 och förlängare 150mm. Mätområde Avläsning Mikrometrar/sats Ringar/sats mm 0,005mm 2st 12-16, 16-20mm 16mm 16mm mm 0,005mm 4st 20-25, 25-30, 30-40, 40-50mm 25 40mm mm 0,005mm 4st 50-63, 62-75, 75-88, mm 62 87mm 4265:- 8770: :- Digitala mikrometrar tillverkade enligt DIN40050/IEC 529, Skyddsform IP54. Stort LCD fönster, mätytor i hårdmetall. Avläsningsbart 0,001mm/0, Noggranhet 0,004mm för 2134, 2135 och 0,005mm för 2136, Mätområde 0-25mm 588: Mätområde 25-50mm 675: Mätområde 50-75mm 765: Mätområde mm 895:- Mikrometer enl. DIN 863, gradering 0,01mm. Mattförkromade skalor. Hårdmetallmätytor 2128 Mätområde 0-25mm 2129 Mätområde 25-50mm 2130 Mätområde 50-75mm 2131 Mätområde75-100mm :- 139:- 154:- Bilden visar 2274 Satser med Invändiga 3-punktsmikrometrar DIN 863 Mätytor i hårdmetall. Mäter till hålets botten. Levereras inklusive kontrollringar och förlängare. Art. nr. Mätområde Avläsning Mikrometrar per sats Ringar/sats mm 0,005mm 12-16,16-20mm 16mm mm 0,005mm 20-25,25-30,30-40,40-50mm 25 40mm mm 0,005mm 50-63,62-75,75-88,87-100mm 62 87mm Längd förlängare i sats mm Längd förlängare i sats mm Längd förlängare i sats mm 1855:- 5080:- 6635:-: Sats inv. mikrometerstickmått Mätområde mm. Består av mäthuvud samt 6st förlängnings hylsor och 200mm. Avläsning 0,01mm. Mattförkromade skalor. 780:- Vinkelmätare 2151 Mätklingans längd 300mm, mätområde 360. Noggrannhet avläsning 5min. 525:- Inv. 2-punktmikrometrar Härdade, slipade och hårdmetallbelagda mätytor, mattförkromade skalor. Avläsning 0,01mm Mätområde 5-30mm 25-50mm 50-75mm mm 320:- 345:- 405:- 465: Sats utvändiga mikrometrar Sats med 6st utvändiga mikrometrar, med mätområde 0-150mm. Enl. DIN : Sats invändiga 2-punktsmikrometrar Satsen innehåller 4st invändiga 2-punktsmikrometrar Mätområde 5-100mm. Härdade, slipade och hårdmetallbelagda mätytor, mattförkromade skalor. Avläsning 0,01mm :- Sats utvändiga mikrometrar Sats med 6st utvändiga mikrometrar, mätområde mm. Enligt DIN863, avläsning 0,01mm, mattförkromade skalor, C-ram med handskydd. Levereras i låda. 1445:- 23

24 Gängverktygsatser 2368 Innehåller gängtappar och gängsnitt av HSS stål i följande dimensioner: M3x0.5, M4x0.7, M5x0.8, M6x1.0, M7x1.0, M8x1.25, M9x1.25, M10x1.5, M10x1.0, M12x1.75. UNC 10st dim.: 4-40, 6-32, 8-32, 10-24, 12-24, 1/4, 5/16, 3/8, 7/16, 1/2. UNF 10st dim.: -samma som UNC dvs från 4-40 till 1/2. 1st NPT1/8-27 samt följande verktyg: Svängjärn, Gängkloppa, Verktygshållare, Skruvmejsel och 2st Gängmätare. Totalt 60 delar. Levereras i plåtlåda. 1418:- Gängverktygsats 2370 Innehåller gängtappar och borr av HSS stål i följande dimensioner: Gängtappar M3, M4, M5, M6, M8, M10, M12 och HSS borr 2,5mm, 3,3mm, 4,2mm, 5,0mm, 6,8mm, 8,5mm, 10,2mm samt svängjärn, totalt 15 delar. Levereras i plåtkassett 139:- Gängsnitt M-Grov Gängsnitt av HSS. Dimensioner enl. DIN223 Dim M3x0,5mm 2771 M4x0,7mm 2772 M5x0,8mm 2773 M6x1,0mm 2774 M8x1,25mm 2775 M10x1,5mm 2776 M12x1,75mm 2777 M16x2,0mm 2778 M20x2,5mm 2779 M24x3,0mm 18:- 18:- 21:- 21:- 30:- 46:- 78:- 146:- 150:- 248:- Sats gängverktyg HSS Satser innehåller gängsnitt och gängtappar tillverkat av HSS. Följande dimensioner ingår, 3st gängtappar av varje storlek: M3-M20. M3 x 0.5mm, M4 x 0.7mm, M5 x 0.8, M6 x 1.0mm, M8 x 1.25mm, M10 x 1.5mm, M12 x 1.75mm, M14 x 2.0mm, M16 x 2.0mm, M18 x 2.5mm, M20 x 2.5mm. 1st gängsnitt av varje storlek M3 M20. Samt följande verktyg: 2st svängjärn, 6st gängkloppor, 1st skruvmejsel, 1st gängmätare. Totalt 54 delar. Levereras i plåtlåda. 2290:- Gängkloppa enl. DIN 225 Art. Nr Storlek Längd x 5mm 200mm x 7mm 200mm x 9mm 224mm x 11mm 280mm x 14mm 315mm x 18mm 450mm 18:- 20:- 24:- 30:- 48:- 64:- Svängjärn enl. DIN 1814 Storlek Längd mm mm mm mm mm 24:- 30:- 48:- 72:- 144:- Gängverktygsats 2371 Innehåller gängtappar och gängsnitt av HSS stål i följande dimensioner: M3, M4, M5, M6, M7, M8, M9, M10 och M12 samt svängjärn och gängkloppa. Totalt 20 delar. Levereras i plastlåda 405:- 24 Verktygshållare 2365 För gängtappar M5-M12. Med spärr för höger-vänstergång eller fast läge. Längd 100mm. Förnicklad. 58:-
