DIGITAL MÄTUTRUSTNING FRÅN EASSON

Transkript

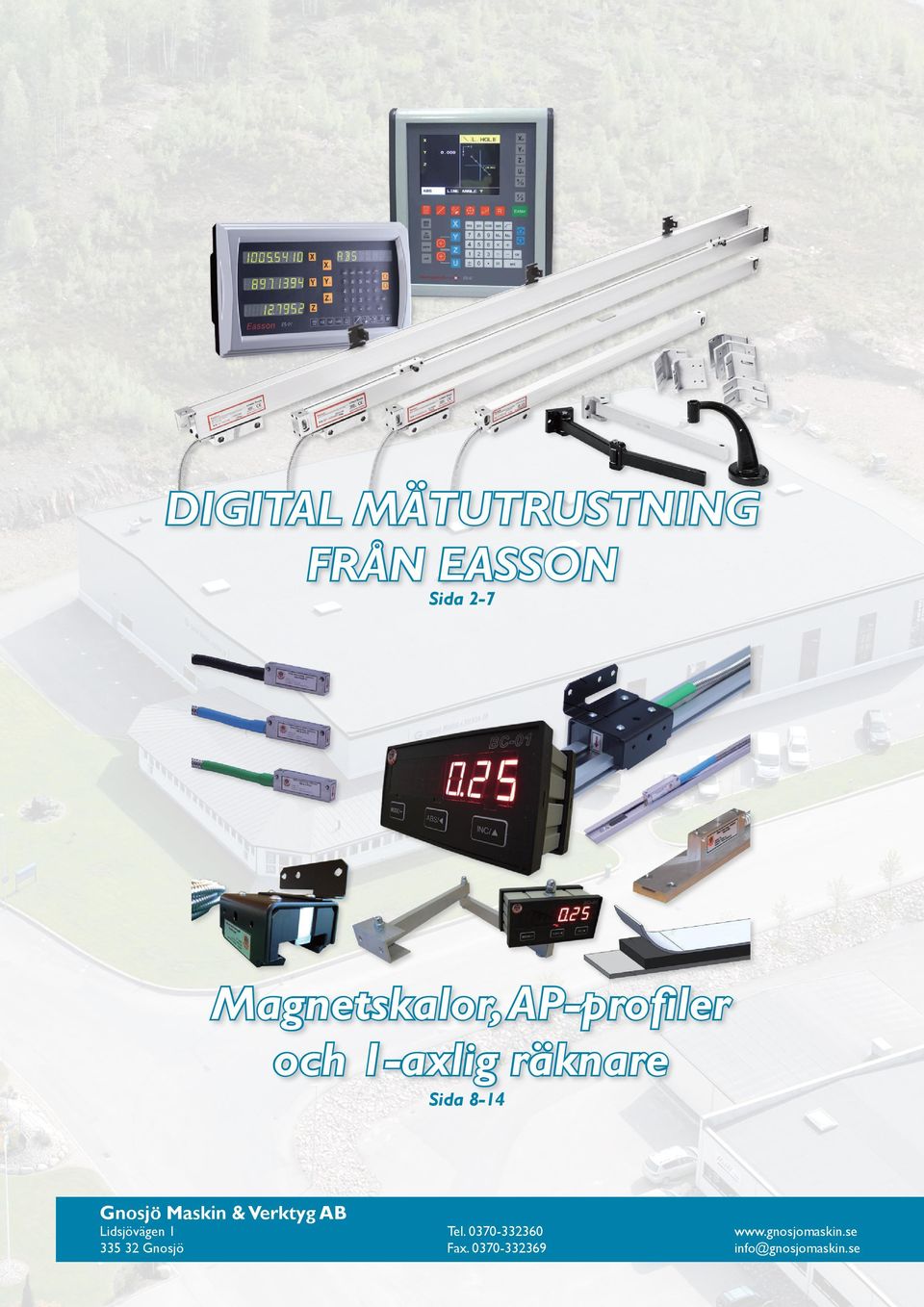

1 DIGITAL MÄTUTRUSTNING FRÅN EASSON Sida 2-7 Magnetskalor, AP-profiler och 1-axlig räknare Sida 8-14 Lidsjövägen Gnosjö Tel Fax info@gnosjomaskin.se

2 EASSON ES14 - Multifunktionsräknaren som passar alla ES14 lanserades av Easson under 2009 för att kunna erbjuda marknaden en digitalräknare som passar alla typer av maskiner. Räknaren kan monteras på svarvar, fräsar, borrmaskiner, slipmaskiner eller varför inte en gnist, Easson ES14 passar dem ALLA! EASSON DIGITALUTRUSTNING Sida 2 Samtliga Easson räknare är CE-certifierade och tillverkade enligt TQM-strategin (Total Quality Management), detta för att kunna garantera en produkt av hög kvalité. Ingående elkomponenter uppfyller även EU:s RoHS direktiv. ES14 2x ES14 3x ES14 4x Antal axlar Upplösning 1 μm eller/och 5 μm för varje axel (beroende på val av skala) * * * Radie- & diametervisning för varje axel * * * Flerspråksmeddelande * * * Nollställning * * * Halveringsfunktion (centreringsfunktion) * * * TUM/MM visning * * * Absolut och Inkremental visning * * * Dataminne * * * 199 SubDatum * * * Referensminne * * * Inbyggd kalkylator * * * Delningscirkel * * * Linjehålsfunktion * * * Lutande bearbetning * * * Krympningsberäkning * * * Radiefräsningsfunktion (R-funktion & Förenklad R-funktion) * * * Kompensering för linjärfel * * * Icke linjär felkompensering * * * Vibrationsfilter * * * Z axel summering * * Vid köp av DRO-läsare & skalor ingår monteringskonsoler, installationsanvisningar och manualer (engelska/svenska). OBS! DRO-arm ingår ej, välj mellan de olika alternativen på sidan 7. Mått ES14: L320 x B60 x H195 mm. Vikt: 4,3 kg.

3 EASSON ES12 - Multifunktionsräknaren med LCD färgskärm ES12 lanserades av Easson under I likhet med ES14 är även detta en multifunktionsräknare som gör att den lämpar sig för montering på i stort sätt alla typer av verkstadsmaskiner. Största skillnaden är att ES12 har en LCD färgskärm och ett mer påkostat yttre. ES12 erbjuder även grafiskvisning vid användning av linjehål- eller delningscirkelfunktionen. I bilden till vänster är delningscirkelfunktionen vald. ES12 2x ES12 3x ES12 4x Antal axlar Upplösning 1 μm eller/och 5 μm för varje axel (beroende på val av skala) * * * Radie- & diametervisning för varje axel * * * Flerspråksmeddelande * * * Nollställning * * * Halveringsfunktion (centreringsfunktion) * * * TUM/MM visning * * * Absolut och Inkremental visning * * * Dataminne * * * 199 SubDatum * * * Referensminne * * * Inbyggd kalkylator * * * Delningscirkel * * * Linjehålsfunktion * * * Lutande bearbetning * * * Krympningsberäkning * * * Radiefräsningsfunktion (R-funktion & Förenklad R-funktion) * * * Kompensering för linjärfel * * * Icke linjär felkompensering * * * Vibrationsfilter * * * Z axel summering * * EASSON DIGITALUTRUSTNING Sida 3 Vid köp av DRO-läsare & skalor ingår monteringskonsoler, installationsanvisningar och manualer (engelska/svenska). OBS! DRO-arm ingår ej, välj mellan de olika alternativen på sidan mm 120 mm 240 mm Mått ES12 L240 x B120 x H280 mm. Vikt: 4,5 kg.

4 GS - Linjära Optiska Mätskalor EASSON DIGITALUTRUSTNING GS mätskalorna från Easson täcker de vanligast förekommande behoven för verkstadsmaskiner och mätinstrument. GS serien innehåller mätskalor med en upplösning på 5 μm respektive 1 μm. Finns 4 olika typer av mätskalor att välja mellan: GS30, GS10, GS50, GS20. Från vänster till höger: GS20, GS50, GS10 och GS30 Från vänster till höger: GS20, GS50, GS10 och GS30 Dubbla tätningar - För ökat skydd Skalorna har dubbla tätningar för att förhindra smuts, damm och kylvatten att tränga in (GS30 har dock enbart en tätningslist). Plasttätningarna som används i GS skalorna är oljebeständiga och har högelastiska återhämtningsegenskaper. GS30 GS31 GS10 GS11 GS50 GS51 GS20 Storleksklass Liten Liten Medium (flat top) Medium (flat top) Medium (spår) Medium (spår) Stor Upplösning 5 μm 1 μm 5 μm 1 μm 5 μm 1 μm 5 μm Utsignal TTL TTL TTL TTL TTL TTL TTL Mätområde, min Mätområde, max GS30, GS31, GS10, GS11, GS50, GS51 = finns i 50 mm intervaller (50, 100, 150 osv). GS20 = finns i 100 mm intervaller. Sida 4 Max läshastighet (m/min) Skyddsklass DIN IP53 Strömförsörjning (+/- 5%) DC 5V Samtliga skalor levereras med: Mätskala, aluminiumkonsol för mätskalan (upp till 500 mm skalor), aluminiumskydd, gavelplugg, skruvar och installationsanvisningar (engelska/svenska). Exempel på hur en GS skala kan monteras. Alla GS skalor inspekteras av Easson, detta för att säkerställa att enbart kvalitetsprodukter lämnar fabriken. Förklaring över GS kodsystem: Lidsjövägen Gnosjö Tel Fax info@gnosjomaskin.se

5 GS-skalornas dimensioner GS10, GS30 & GS50: Skala: Storlek: Mätområde: GS30 Liten mm GS10 Mellan mm GS50 Mellan mm GS30 skalan ser ut som GS10 skalan men är betydligt mindre (endast en tätningslist). GS50 skalan är nästan identisk med GS10 men är 1 mm högre pga spåret. Q1 GS50 35 mm 7 mm A B C D E F G H I J K L M N O P Q GS , ,5 1,3 12, ,8 28,5 GS ,8 1,3 12, , , ,3 34 R EASSON DIGITALUTRUSTNING GS ,8 1,3 12, , , ,3 34 Mått A och B adderas med skalans mätlängd. H måttet: +/- 0,25 mm. GS20: Skala: Storlek: Mätområde: GS20 Stor mm Sida 5 T U GS20 24,5 mm 34 mm A B C D E F G H I J K L M N O P Q GS ,3 1,3 12, ,5 28, ,3 46 Mått A och B adderas med skalans mätlängd. H måttet: +/- 0,25 mm.

6 Prislista - DIGITALRÄKNARE ES14 ES14 räknaren är en multifuntionsräknare som går att montera på vilken typ av maskin som helst. Tex. svarv, fräs, borrmaskin, slipmaskin, gnistmaskin m.m. Våra Easson räknare är fullt kompatilba ihop med våra magnetskalor! EASSON DIGITALUTRUSTNING Ser.nr: Beskriving Pris ES14.2X Multifunktionsläsare Easson ES14 i 2-axligt utförande (LED skärm) SEK ES14.3X Multifunktionsläsare Easson ES14 i 3-axligt utförande (LED skärm) SEK ES12.2X Multifunktionsläsare Easson ES12 i 2-axligt utförande (LCD färgskärm) SEK ES12.3X Multifunktionsläsare Easson ES12 i 3-axligt utförande (LCD färgskärm) SEK ES12.4X Multifunktionsläsare Easson ES12 i 4-axligt utförande (LCD färgskärm) SEK Som standard ingår: 3,5 meters kabel, monteringskonsoller och manualer (engelska/svenska) OBS! DRO armen ingår ej, välj mellan de olika alternativen på sidan 5. Prislista - MÄTSKALOR GS (5 μm) GS mätskalorna från Easson täcker de vanligast förekommande behoven för verkstadsmaskiner och mätinstrument. GS serien innehåller mätskalor med en upplösning på 5 μm respektive 1 μm. Vid montering på svarvar, fräsar, borrmaskiner, gnistmaskiner rekommenderar vi att man väljer en skala med 5 μm upplösning. Ser.nr: Upplösning: Mätområde: Längd intervaller: Kabel: Pris: GS30.XXX 5 μm mm 50 mm (50, 100, 150 osv) 3 m SEK GS μm 500 mm - 3 m SEK GS10.XXXX 5 μm mm 50 mm (50, 100, 150 osv) 3 m SEK GS10.XXXX 5 μm mm 50 mm (550, 600, 650 osv) 3 m SEK Sida 6 GS μm 1050 mm - 5 m SEK GS μm 1100 mm - 5 m SEK GS μm 1150 mm - 5 m SEK GS μm 1200 mm - 5 m SEK GS μm 1300 mm - 5 m SEK GS μm 1400 mm - 5 m SEK GS μm 1500 mm - 5 m SEK GS μm 1600 mm - 7 m SEK GS μm 1700 mm - 7 m SEK GS μm 1800 mm - 7 m SEK GS μm 1900 mm - 7 m SEK GS μm 2000 mm - 9 m SEK GS μm 2100 mm - 9 m SEK Till GS skalorna ingår som standard: Aluminiumkonsol för mätskalan (upp till 500 mm skalor), aluminiumskydd, gavelplugg, skruvar och installationsanvisningar (engelska/svenska) m.m. För längre skalor än 2100 mm så erbjuder vi magnetskalor. Fördelarna med magnetskalor är många! Se sida 8-14 för mer information.

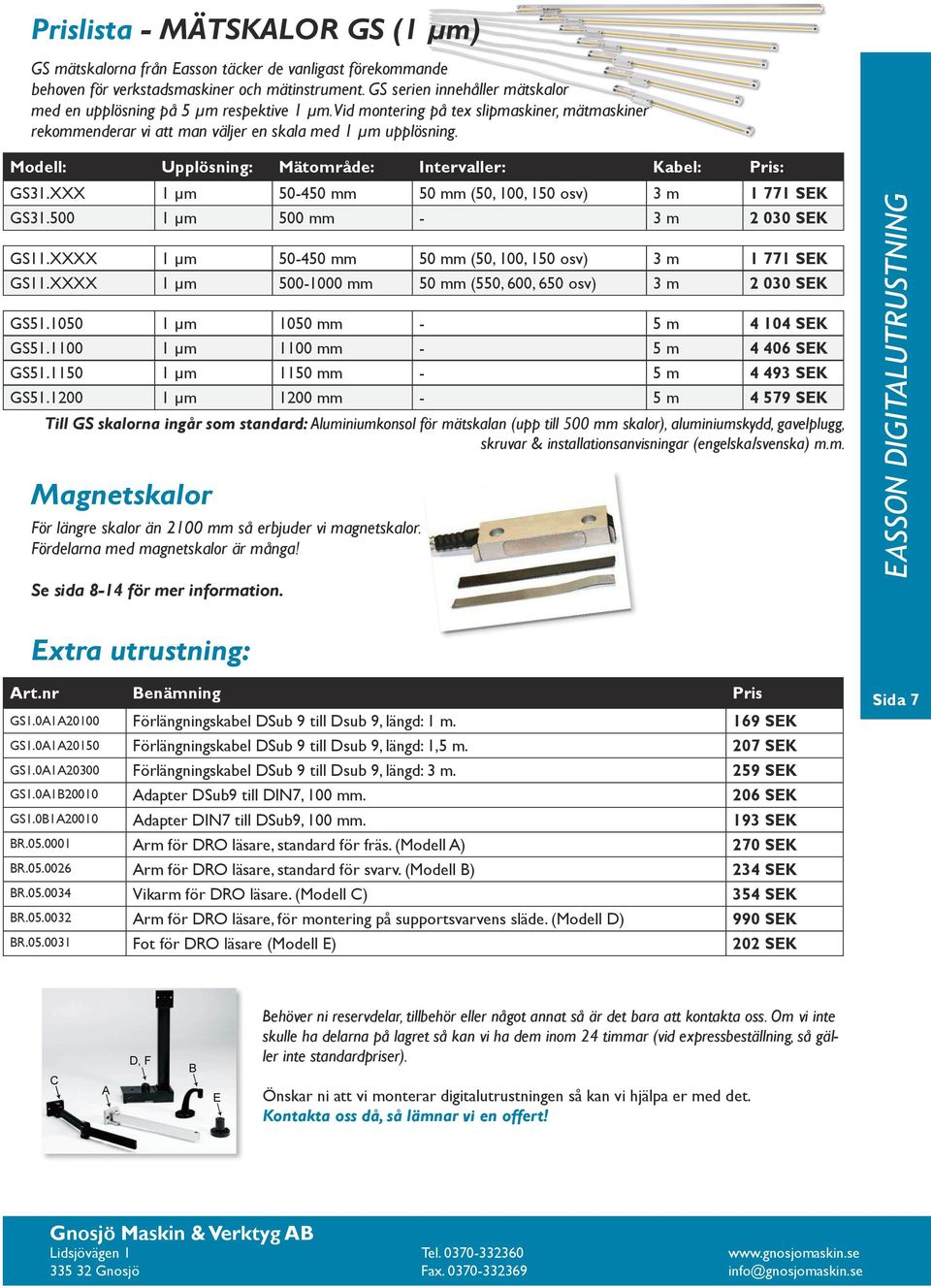

7 Prislista - MÄTSKALOR GS (1 μm) GS mätskalorna från Easson täcker de vanligast förekommande behoven för verkstadsmaskiner och mätinstrument. GS serien innehåller mätskalor med en upplösning på 5 μm respektive 1 μm. Vid montering på tex slipmaskiner, mätmaskiner rekommenderar vi att man väljer en skala med 1 μm upplösning. Modell: Upplösning: Mätområde: Intervaller: Kabel: Pris: GS31.XXX 1 μm mm 50 mm (50, 100, 150 osv) 3 m SEK GS μm 500 mm - 3 m SEK GS11.XXXX 1 μm mm 50 mm (50, 100, 150 osv) 3 m SEK GS11.XXXX 1 μm mm 50 mm (550, 600, 650 osv) 3 m SEK GS μm 1050 mm - 5 m SEK GS μm 1100 mm - 5 m SEK GS μm 1150 mm - 5 m SEK GS μm 1200 mm - 5 m SEK Till GS skalorna ingår som standard: Aluminiumkonsol för mätskalan (upp till 500 mm skalor), aluminiumskydd, gavelplugg, skruvar & installationsanvisningar (engelska/svenska) m.m. Magnetskalor För längre skalor än 2100 mm så erbjuder vi magnetskalor. Fördelarna med magnetskalor är många! Se sida 8-14 för mer information. EASSON DIGITALUTRUSTNING Extra utrustning: Art.nr Benämning Pris GS1.0A1A20100 Förlängningskabel DSub 9 till Dsub 9, längd: 1 m. 169 SEK GS1.0A1A20150 Förlängningskabel DSub 9 till Dsub 9, längd: 1,5 m. 207 SEK GS1.0A1A20300 Förlängningskabel DSub 9 till Dsub 9, längd: 3 m. 259 SEK GS1.0A1B20010 Adapter DSub9 till DIN7, 100 mm. 206 SEK GS1.0B1A20010 Adapter DIN7 till DSub9, 100 mm. 193 SEK BR Arm för DRO läsare, standard för fräs. (Modell A) 270 SEK BR Arm för DRO läsare, standard för svarv. (Modell B) 234 SEK BR Vikarm för DRO läsare. (Modell C) 354 SEK BR Arm för DRO läsare, för montering på supportsvarvens släde. (Modell D) 990 SEK BR Fot för DRO läsare (Modell E) 202 SEK Sida 7 Behöver ni reservdelar, tillbehör eller något annat så är det bara att kontakta oss. Om vi inte skulle ha delarna på lagret så kan vi ha dem inom 24 timmar (vid expressbeställning, så gäller inte standardpriser). Önskar ni att vi monterar digitalutrustningen så kan vi hjälpa er med det. Kontakta oss då, så lämnar vi en offert!

8 Läshuvuden TMLS Linjärt läshuvud TMLS-25B (art.nr: TMLS-25B-02) Detta är det billigaste läshuvudet vi har att erbjuda. Upplösning 0,025 mm. Max luftspalt mellan läshuvud och magnettejp är 1 mm. Passa för montering på t.ex. sågmaskiner, träbearbetningsmaskiner m.m. där en lägre mätnoggrannhet är acceptabelt. TMLS-25B = används ihop med magnettejp MT Pris: 1 000:- Tekniskdata Läshuvuden TMLS Sida 8 Linjära läshuvuden TMLS-05A (art.nr: TMLS-05A-05 och TMLS-05A-02) Finns i två utförande TMLS-05A-05 och TMLS-05A-02. Största skillnaden mellan dessa två läshuvuden är man kan ha upp till 2,5 mm luftspalt mellan läshuvudet och magnetskalan med TMLS-05A-05 medans TMLS-05A-02 tillåter en luftspalt på max 1 mm, detta läshuvud har därför något högre noggranhet. Båda läshuvuderna lämpar sig för montering på t.ex.: fräsmaskiner, borrmaskiner, supportsvarvar etc. TMLS-05A-05 = används ihop med magnettejp MT TMLS-05A-02 = används ihop med magnettejp MT Linjärt läshuvuden TMLS-01A-02 (art.nr: TMLS-01A-02) Detta läshuvud är jämförbart med TMLS-05A-02 men har 1 µm mätupplösning istället för 5 µm. Interpoleringsgraden är även högre vilket medför att detta läshuvud är mer känsligt för störningar. Vi föreslår därför att man använder TMLS-05A-02 för montering på traditionella verkstadsmaskiner som t.ex. fräsmaskiner, borrmaskiner, supportsvarvar etc. TMLS-01A-02 = använd magnettejp MT Pris: 1 720:- Pris: 1 540:- TEKNISKDATA: TMLS-25B TMLS-05A TMLS-01A Upplösning: mm 0,005 mm mm Utgångssignaler: TTL TTL TTL Spänning: 5V 5V 5V Max läshastighet: 60 m/min 60 m/min 60 m/min Arbetstemperatur: 0-85 C 0-85 C 0-85 C Skyddsklass: IP67 IP67 IP67 Storlek: L38xB11,5xH21,7 mm L52xB10xH17 mm L52xB10xH17 mm Signal beskrivning över läshuvud: Stift Signal Noll OV Noll Noll Noll A +5V B Z (avskärmningssladden är ansluten till kontaktdonets hölje) TMLS-05A & TMLS-01A TMLS-25B

9 Tekniskdata magnettejp (art.nr: MT05-02 och MT02-02) Magnetband Magnetbanden har självhäftande baksida (bredd 10 mm, tjocklek 1,4 mm) och levereras tillsammans med ett självhäftande band av rostfritt stål (bredd 10 mm, tjocklek 0,2 mm) som appliceras på magnetbandet som skydd. Självhäfftande stålband Fördelarna med detta system är mycket enkel installation och priset. Kräver mycket mindre plats än de optiska mätskalorna, och passar därför vid installation där utrymmet är begränsat. Ytorna där magnetbandet skall sättas måste vara raka och jämna. En nackdel med systemet är att kylvätska & smuts kan orsaka att magnetbandet vill släppa från ytan. Detta förhindras genom användning av aluminium profilskenorna. Magnetskala MT05-02: Magnetskala MT02-02: Polavstånd 5 mm, noggrannhet +/- 0,02 mm. Polavstånd 2 mm, noggrannhet +/- 0,02 mm. Skyddsband Beställ alltid 60 mm extra! MT05-02 & MT02-02 Magnetband inklusive skyddsband. 90 SEK/100 MM MT05-02 & MT02-02 Magnetband exkl. skyddsband, vid beställning av 0-15 m. 767 SEK/M MT05-02 & MT02-02 Magnetband exkl. skyddsband, vid beställning av 15 meter eller mer. 663 SEK/M Vid användning av AP-profilskenorna så ingår skyddsbandet. Skall AP profil ej användas så skall magnetband inklusive skyddsband användas. Aluminiumskyddsprofil AP-01 (art.nr: AP-01) AP-01 Denna aluminiumprofil kräver att man använder TMLS-05A-05 läshuvudet då detta läshuvud klarar av en större luftspalt (2,5 mm) mellan läshuvudet och magnetbandet. Profilen består av underdel och skyddslock. Båda dessa delar sätts samman med skruvar M3x5 vilka medföljer aluminiumprofilen. Själva underdelen skruvas fast med hjälp av de medföljande M4 skruvarna med extra låg skruvskalle. Denna aluminiumprofil ger magnetbandet ett mycket bra skydd mot spånsprut, kylarvätska och damm m.m. Pris: 61:-/100 mm Beställ alltid 60 mm extra! Skyddslock Underdel Magnetband MT & Aluminiumprofil AP-01 Sida 9 Spår för magnetband Skyddslock Underdel Längd mm (p.ga. transportkostnader levereras profilen i max 1500 mm längder) 100 mm 25 10,5 Ø5,5 Ø10 7 1,6 Försänkta hål för montering av underdelen (M4) Monteringshål (M3) för att sammanfoga AP-profilens skyddslock och underdel.

10 Aluminiumskyddsprofil AP-02 (art.nr: AP-02) AP-02 Denna aluminiumprofil är avsedd för att användas ihop med TMLS-05A-02, TMLS-01A-02 eller TMLS-25B-02 läshuvuderna. Aluminiumprofil AP-02 & vinkelprofil Ø10 Ø5,5 Dragen aluminiumprofil för att säkerhetsställa att dimensionen längs hela profilens längd är den samma. Profilen är försedd med ett T-spår vilket gör att man enkelt kan montera en vinkelprofil för att ge magnetbandet ett ökat skydd från yttre påfrestningar som t.ex. spån och kylarvätska. Underdelen skruvas fast med hjälp av de medföljande M4 skruvarna med extra låg skruvskalle. När detta är gjort appliceras magnetbandet i spåret varpå man skjuter in den rostfria skyddsplåten och sedan fixera den med de medföljande gummilisterna. Denna aluminiumprofil tillsammans med vinkelprofilen ger magnetbandet ett mycket bra skydd mot spånsprut, kylarvätska och damm m.m. Pris: 61:-/100 mm Beställ alltid 60 mm extra! Längd mm (pga transportkostnader levereras profilen i max 1500 mm längder) 100 mm Sida 10 Aluminiumprofil AP-02 Gummilister Magnetband Skyddsband Fästskruvar för alu. profilen Vinkelprofil (art.nr: AP-3030) Vid användning av AP-02 profilen bör man även komplittera med en vinkelprofil (30x30 mm) för att ge magnetskalan/läshuvudet ett ökat skydd från spånor och kylavatten m.m. Tips! Om man beställer lite extra längd på vinkelprofilen så möjliggör detta att man kan montera gavlar på vinkelprofilen. Pris: 10:-/100 mm

11 TMLS läshuvud med glidfot & APG-01 profil: För att göra monteringen av TMLS läshuvudet ännu enklare finns nu även läshuvudet integrerat i en glidfot som tillsammans med en nyframtagen aluminiumprofil ger följande fördelar: NYHET! Enklare montering. Glidfoten garanterar optimal luftspalt mellan läshuvud och magnetband. Aluminiumprofilen tillsammans med glidfoten ger läshuvudet bra styrning utmed hela mätsträckan. Detta tillsammans med förstnämnda punkt bidrar till en tillförlitlig avläsning. För att tillhandahålla en enkel montering har glidfoten en fästpunkt som enkelt ansluts till maskinen. Glidfoten finns att beställa med två olika läshuvuden, TMLS-05G-02 (5 µm) och TMLS-01G-02 (1 µm). För de flesta traditionella manuella verkstadsmaskiner räcker det med TMLS-05G-02. Läshuvudet med 1 µm mätupplösning har högre interpoleringsgraden vilket medför att detta läshuvud är mer känsligt för störningar. Vi föreslår därför att man använder TMLS-05A-02 för montering på traditionella verkstadsmaskiner Pris TMLS-05G-02: 1 900:- (art.nr: TMLS-05G-02) Pris TMLS-01G-02: 2 170:- (art.nr: TMLS-01G-02) Beställ alltid 60 mm extra! Magnetband MT Glöm inte magnetbandet (MT-02-02), se sida 8. Skyddsband Monteringshål för APG-01 profilen. 45 mm 39 mm Fästpunkt Aluminiumprofil APG-01 47,5 mm Glidfot med integrerat TMLS läshuvud. Glidfot/läshuvud & Alu. profil APG-01 Sida 11 Aluminiumprofil APG-01 (art.nr: APG-01) APG-01 aluminiumprofilen påminner mycket om AP02 med sin rostfria skyddsplåt som fixeras med hjälp av gummilister. Denna profil har spår utmed vardera sida som är anpassade för att ge en optimal luftspalt mellan läshuvudet och magnetbandet samt ordentlig styrning. Vi har valt att sälja profilen i 1,5 meters sektioner för att hålla nere transportkostnaderna. Pris: 71:-/100 mm NYHET! Beställ alltid 60 mm extra! 15 mm 30 mm

12 Montering av läshuvud, magnetskala & AP-profiler Montering av läshuvudet Montering av magnetskalor TMLS läshuvuderna är fullständigt vattentäta och dammtäta Om man använder MT magnettejpen utan att använda någon av AP-profilerna som skydd kan detta medföra att den självhäftande tejpen som håller magnetbandet släpper då den utsätts av kylvätska m.m. AP-profilerna ger ett gott skydd mot kylvätska och skyddar även magnetbandet mot mekanisk åverkan. Man bör undvika att magnetbandet utsätts för grövre smuts & kylvatten. Max gap mellan läshuvudet och magnetbandet: TMLS-25B, TMLS-05A-02 & TMLS-01A-02 = 1 mm. TMLS-05A-05 = 2,5 mm (idealiskt är dock 1 mm). Läshuvuderna måste monteras noggrant, får ej vidröra aluminiumprofilen. Montering av magnetband utan AP-profil Vid montering av magnetband utan användning av AP-profil, skall den tejpas på en ren avfettad yta. Sedan klistrar man det rostfria skyddsplåten direkt på magnetbandet. Båda ändarna som inte nås av läshuvudet kan sedan säkras mekaniskt (med t.ex. skruvar) för att förhindra att de släpper. Monteringsanvisning för AP-01 profilen: Välj ett lämpligt ställe för montering (ytan skall vara plan). Märk ut underdelens fästpunkter där profilen skall monteras. Borr och gänga sedan med M4 gängtapp. Magnetband Överdel Underdel Silikon lager Montera sedan underdelen, dra inte åt skruvarna. Använd en indikatorklocka för kontrollera och justera profilens parallellitet utmed maskinens fulla rörelse. Dra åt skruvarna. Sida 12 Montera sedan skyddslocket, dra inte åt skruvarna. Skjut in magnetbandet i spåret (OBS! med magnetbandets svarta sida uppåt, riktat mot överdelen/läshuvudet). Man behöver ej använda magnetbandets tejp. Låt istället pappersskyddet sitta i kvar och applicera ett tunt lager silikon under magnetbandets båda ändar. Man kan även använda magnetbandets självhäftande tejp för att fästa dess båda ändar. Dra åt skyddslockets samtliga skruvar. Montera sedan läshuvudet. Kontrollera att luftspalten mellan skyddslocket och läshuvudet är lika utmed hela mätsträckan. Max tillåtna parallellitetsfel mellan läshuvudet och aluminiumprofilen är ± 0,15 mm. Luftspalten får ej förändras mer än ± 0,1 mm på hela mätsträckan. 7,50 ±0,15 0,2-1 (±0,1) mm Försänkta hål för montering av underdelen (M4) Monteringshål (M3) för att sammanfoga AP-profilens skyddslock och underdel.

13 Monteringsanvisning för AP-02 profilen: Välj ett lämpligt ställe för montering (ytan skall vara plan). Märk ut underdelens fästpunkter där profilen skall monteras. Borr och gänga sedan med M4 gängtapp. Montera sedan underdelen, dra inte åt skruvarna. Använd en indikatorklocka för kontrollera och justera profilens parallellitet utmed maskinens fulla rörelse. Dra åt skruvarna. Applicera magnetbandet i AP-profilens spår. OBS! med magnetbandets svarta sida uppåt, riktat mot skyddsplåten/ läshuvudet). Man behöver ej använda magnetbandets tejp. Låt istället pappersskyddet sitta kvar och applicera ett tunt lager silikon under magnetbandets båda ändar (man kan även applicera ett tunt lager silikon mitt under magnetbandet om man anser att det behövs). Önskar man använda den självhäftande tejpen så går även det bra, det är dock väre om man av någon anledning i framtiden skulle behöva lossa på tejpen. Skjut in den rostfria skyddsplåten i spåret. Fixera sedan skyddbandet genom att använda de medföljande gummilisterna. Använd det medföljande verktyget för att trycka in gummilisterna (en liten träbit). Det går lätt att trycka in gummilisterna, börja i ena änden av profilen och håll gummilisten utmed spåret och dra träbiten utmed spåret. Montera sedan läshuvudet. Kontrollera att luftspalten mellan skyddsplåten och läshuvudet är lika utmed hela mätsträckan. Max tillåtna parallellitetsfel mellan läshuvudet och aluminiumprofilen är ± 0,15 mm. Luftspalten får ej förändras mer än ± 0,1 mm på hela mätsträckan. Man bör även använda en vinkelprofil som skyddar magnetbandet och läshuvudet från spån och kylavatten m.m. Beställ alltid extra lång vinkelprofil då detta möjliggör montering av gavlar (enligt bild till höger). Montering av magnetskalor Bilden ovan visar hur man kan montera en gavel i vinkelprofilen. Sida 13 Gummilister Skyddsplåt Vinkelprofil 30x30 mm. AP-02 aluminiumprofil 5,5 mm ±0,15 Magnetband 0,2-1 mm (±0,1) Läshuvud

14 Montering av referenspunkt Samtliga TMLS-05A läshuvuderna är försedda med en referenspunkt som standard (ej TMLS-25B). Referenspunkten gör det möjligt för hitta magnetskalans/maskinens verkliga referenspunkt före det att man vrider av läsaren. Referenspunken hittas med hjälp av den lilla magneten som levereras ihop med läshuvudet. Magneten skall monteras på sidan av magnetskalan, så att magneten pekar mot den röda punkten på läshuvudet. Rekommenderat avstånd mellan magneten och läshuvudet är 1-2 mm. Den röda pricken på läshuvudet skall vara vänd mot magneten. Se bilder nedan för ytterligare information Montering av magnetskalor Magnethuvudets referenspunkt Referenspunkt (magnet) BC 01-1-axlig DRO läsare (art.nr: BC01) 1-axlig digitalräknare med många funktioner och lätt handhavande. Kan användas fristående eller monteras in i en panel. Den sexsiffriga displayen har stora tydliga siffror (14 mm). Ställbar upplösning 0,001~0,999 mm. Sida 14 Ett utmärkt alternativ tillsammans med magnetskalorna för att montera på tex gradsaxen eller bandsågen för digitalvisning av anslagets rörelse. BxHxD: 96x48x45 mm LED display med 6 siffror Tydliga siffror (14 mm) MM/TUM visning Enkel nollställning Ställbar upplösning, Kan kopplas till pulsgivare 0,001~0,999 mm Decimal inställning Halveringsfunktion Speglingsfunktion Linjärfels kompensering Referenspunkt inställning Minne Pris: 1 220:- BC-A1 - Arm till DRO-läsare BC01 (art.nr: BC-A1) 2-ledad vikarm med en totallängd (fullt utfälld) på 385 mm. Pris: 198:-
