Bockmaskiner Sid 2-9. Fasmaskiner Sid Magnetborrmaskiner Sid Järnvägsmaskiner Sid 19. Arborrverk & Svetsbord Sid 20-22

Transkript

1 Bockmaskiner Sid 2-9 Fasmaskiner Sid Magnetborrmaskiner Sid Järnvägsmaskiner Sid 19 Arborrverk & Svetsbord Sid Vaccumsystem Sid 23 Borrtving & Bultsaxar Sid Håltagning Sid Stans & Rörslip Sid 31 Luftverktyg & Övrigt Sid

2 Bockmaskiner Portabel, mekanisk rörböjare Kapacitetstabell P22 Material Diameter Godstjocklek Mjuka kopparrör 22 mm 1,5 mm Aluminiumrör 26 mm 3 mm P 22 Hydrauliken förstärker kraften i handtrycket OB 85/S Levereras i låda med tillhörande glidskor, finns i olika dimensioner. Portabel, hydraulisk rörböjare Kapacitetstabell OB 85/S22 Material Diameter Godstjocklek Mjuka kopparrör 22 mm 1,5 mm Aluminiumrör 26 mm 3 mm Levereras i låda med tillhörande schabloner och glidskor. Finns i olika dimensioner. Elektrisk rörbockmaskin som klarar upp till 22 mm stålrör. Finns även med digital gradinställning ( Flex 22 V ). FLEX 22/22V Kapacitetstabell Flex 22 Material Diameter Godstjocklek Hårda & mjuka kopparrör 28 mm 1 mm Rostfria rör 22 mm 1,5 mm Hydrauliska rör 25 mm 3 mm "GAS" UNI /4" Standard Aluminiumrör 26 mm 3 mm Levereras i låda med tillhörandeschabloner & glidskor. Finns i olika dimensioner. 2

3 Bockmaskiner Manuell Rörbockningsmaskin som klarar upp till 42mm stålrör UNI 42 M UNI 42 E Längd 400 mm Bredd 200 mm Höjd, utan stativ 250 mm 18 kg Max bockvinkel 180º Längd Bredd Höjd, utan stativ Motoreffekt Elektrisk Rörbockningsmaskin som klarar upp till 42mm stålrör 520 mm 170 mm 350 mm 35 kg 0,75 hk Max bockvinkel 180º Elektrisk digital Rörbockningsmaskin som klarar upp till 42mm stålrör Digital display med 9 bockprogram och 9 individuella bockmöjligheter i varje program. UNI 42 D Längd 520 mm Bredd 170 mm Höjd, utan stativ 350 mm 35 kg Motoreffekt 0,75 hk Max bockvinkel 180º 3

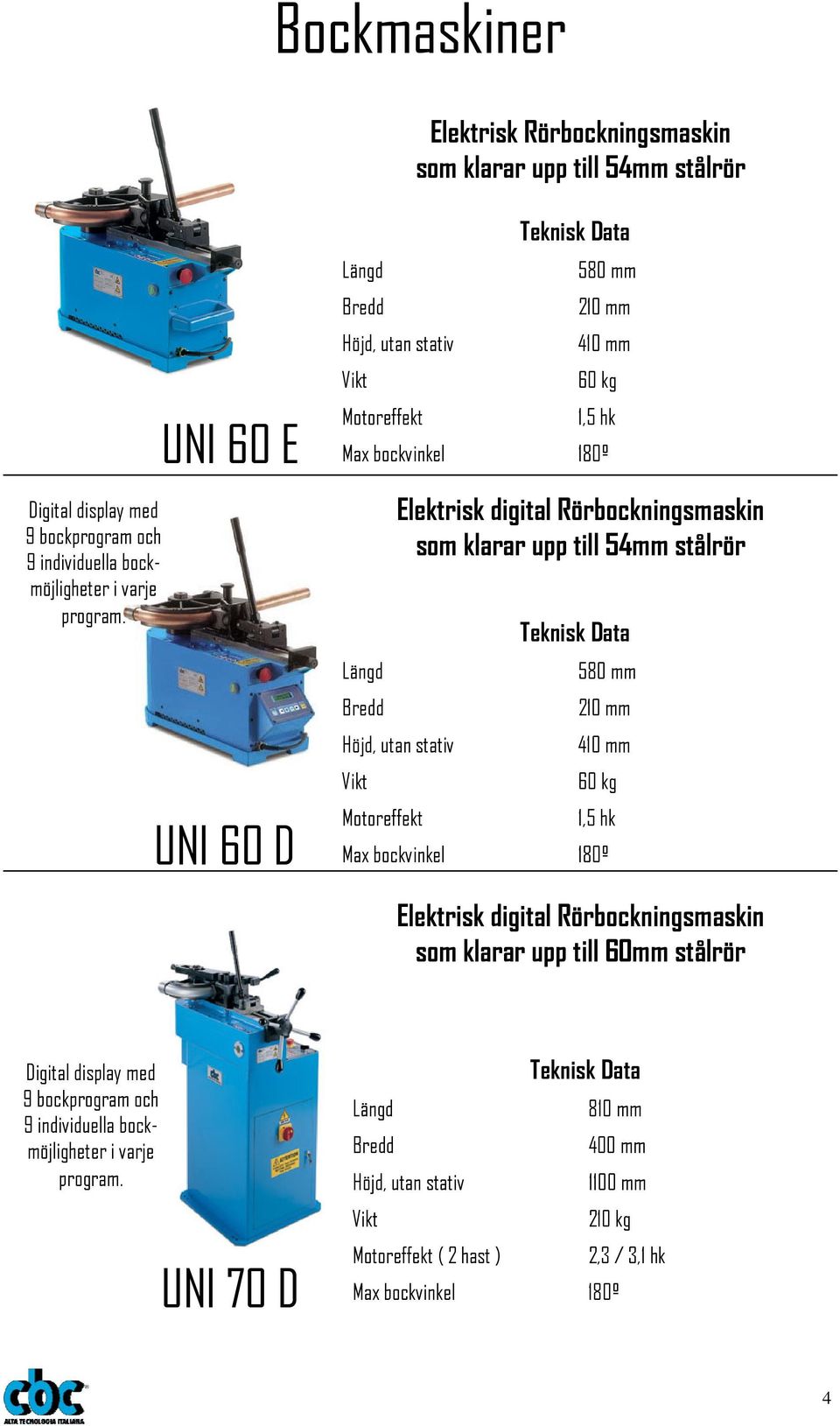

4 Bockmaskiner Elektrisk Rörbockningsmaskin som klarar upp till 54mm stålrör Digital display med 9 bockprogram och 9 individuella bockmöjligheter i varje program. UNI 60 E UNI 60 D Längd Bredd Höjd, utan stativ Motoreffekt 580 mm 210 mm 410 mm 60 kg 1,5 hk Max bockvinkel 180º Elektrisk digital Rörbockningsmaskin som klarar upp till 54mm stålrör Längd Bredd Höjd, utan stativ Motoreffekt 580 mm 210 mm 410 mm 60 kg 1,5 hk Max bockvinkel 180º Elektrisk digital Rörbockningsmaskin som klarar upp till 60mm stålrör Digital display med 9 bockprogram och 9 individuella bockmöjligheter i varje program. UNI 70 D Längd 810 mm Bredd 400 mm Höjd, utan stativ 1100 mm 210 kg Motoreffekt ( 2 hast ) 2,3 / 3,1 hk Max bockvinkel 180º 4

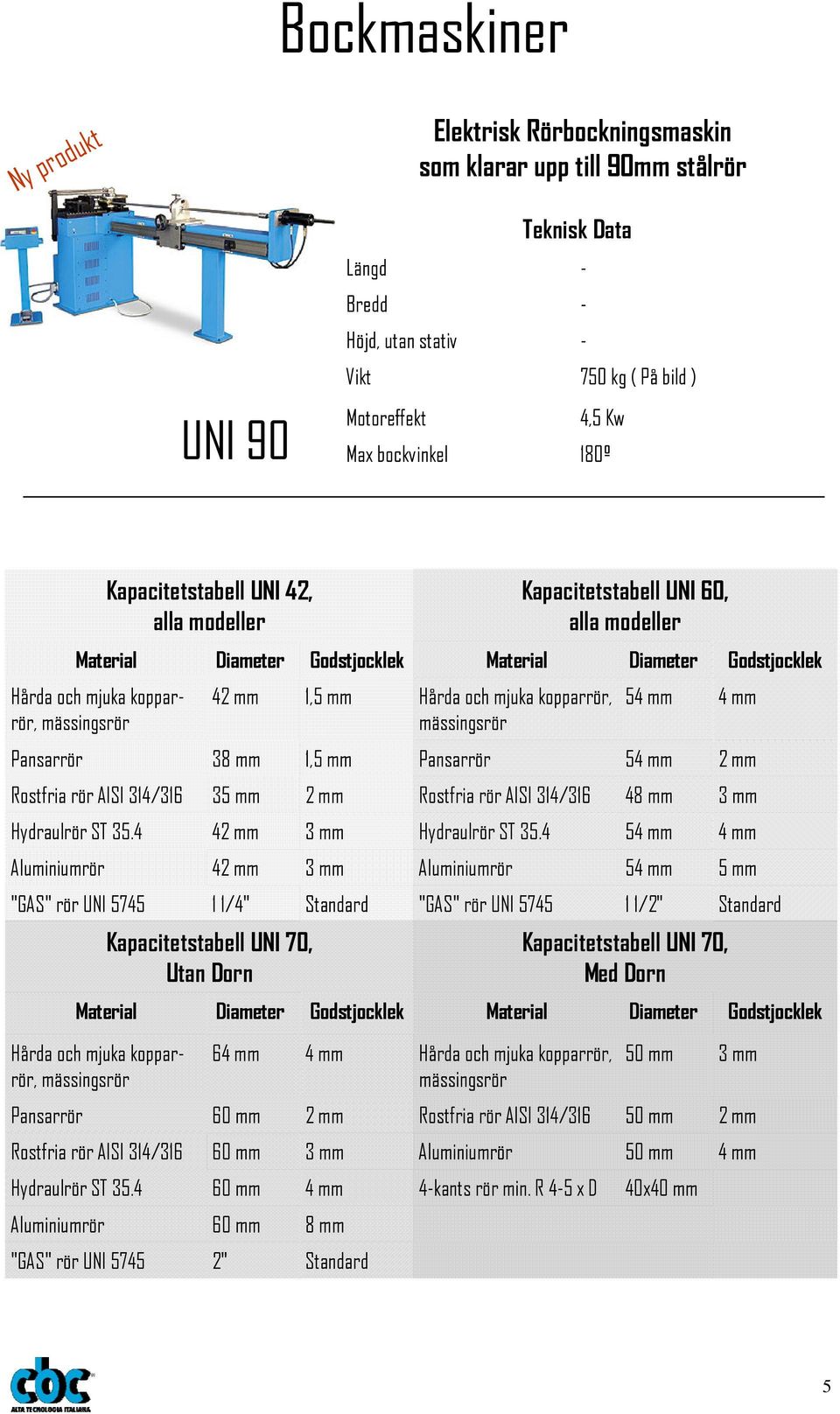

5 Bockmaskiner Ny produkt Elektrisk Rörbockningsmaskin som klarar upp till 90mm stålrör UNI 90 Längd - Bredd - Höjd, utan stativ kg ( På bild ) Motoreffekt 4,5 Kw Max bockvinkel 180º Kapacitetstabell UNI 42, alla modeller Material Diameter Godstjocklek Material Diameter Godstjocklek Hårda och mjuka kopparrör, mässingsrör 42 mm 1,5 mm Hårda och mjuka kopparrör, mässingsrör Kapacitetstabell UNI 60, alla modeller 54 mm 4 mm Pansarrör 38 mm 1,5 mm Pansarrör 54 mm 2 mm Rostfria rör AISI 314/ mm 2 mm Rostfria rör AISI 314/ mm 3 mm Hydraulrör ST mm 3 mm Hydraulrör ST mm 4 mm Aluminiumrör 42 mm 3 mm Aluminiumrör 54 mm 5 mm "GAS" rör UNI /4" Standard "GAS" rör UNI /2" Standard Kapacitetstabell UNI 70, Utan Dorn Material Diameter Godstjocklek Material Diameter Godstjocklek Hårda och mjuka kopparrör, mässingsrör 64 mm 4 mm Hårda och mjuka kopparrör, mässingsrör 50 mm 3 mm Pansarrör 60 mm 2 mm Rostfria rör AISI 314/ mm 2 mm Rostfria rör AISI 314/ mm 3 mm Aluminiumrör 50 mm 4 mm Hydraulrör ST mm 4 mm 4-kants rör min. R 4-5 x D 40x40 mm Aluminiumrör 60 mm 8 mm "GAS" rör UNI " Standard Kapacitetstabell UNI 70, Med Dorn 5

6 Bockmaskiner Tillbehör UNI 42 & UNI 60 Stativ & Underskåp Schabloner, Glidskor samt Rullar för både tunna & tjocka väggar Snabbkoppling & Rullhållare Stativarm med gradchuck 6

7 Bockmaskiner Ett enket handbockningsverktyg för rör från 6 mm upp till 18 mm. Man kan även använda verktyget mekaniskt på Modell 3000 & 6000S KBV En smidig monteringsmaskin för rör upp till 35 mm i alla material. Levereras med fotpedal, stativ & gradstativ. 220 V 30 Kg S En flyttbar bockmaskin med 100 programminnen, två hastigheter ( 3 rpm / 6 rpm ) för rör och plattjärn. Kapacitet Stål Ø 48,3 mm Koppar Ø 54 mm Fyrkantsprofil & plattjärn 80 mm 380 Volt 110 Kg 7

8 Bockmaskiner En bockmaskin med dornsystem som tar radie 1,5 x diametern. Vänster och höger bockning. Digital display med 60 singel & 40 automatiska bockningsvinklar i 9 program upp till 195. Digital längdmätare med Flap Stop ( x-axis, Manual ). Autoretur för dorn med autosmörjning. LCD display Två hastigheter Kapacitet Ø 6 50 mm 180 Kg 380 Volt Levereras med dornsystem och SPS-kontroll med minne på 99 program, varav 30 bockningsvinklar per rör. 99 lagringsmöjligheter för återfjädring. Kan levereras med oneline-interface, vilket gör det möjligt att programmera via en dator. Automatisk matning & automatisk bockning. En perfekt bockmaskin för serieproduktion. Kapacitet Ø 6-50 mm 180 Kg 380Volt Flaggskeppet från Jutec med en bockningskapacitet upp till Ø 80 mm. Dornsystem och likadant SPSkontroll som på program, 40 bockningar per rör, 100 lagringar för återfjädring. Allt är automatiserat 8000 Kapacitet Rör Ø 80 mm 380 Volt 8

9 Bockmaskiner NC Bender NCB75 Max. Bocknings kapacitet Ø80 x 2.5 mm Bocknings radie 1.5D-5D mm Max bockvinkel 190 Längd på dornstativ 2700mm Bockningsfart 30 /sec Bocknings känslighet ± 0.1 Antal program 99 Bockningar per program 15 Motor effekt 15 hk Storlek (mn) 3800 x 1150 x 1300 (kg) 2300 Max. Bocknings kapacitet Ø38,1 x 2 mm Bocknings radie 200 mm Max bockvinkel 190 CNC Bender CNC38BR3 CNC Bender CNC50B2 Längd på dornstativ 2400mm Bockningsfart 90 /sec Bocknings känslighet ± 0.1 Matningsfart mm/sec Matnings känslighet ± 0.1 Returhastighet 240 /sec Nollställnings marginal ± 0.05 Programplats 99 Motor effekt 13,3 hk Storlek (mn) 4000 x 900 x 1400 (kg) 2300 Max. Bocknings kapacitet Ø80 x 2,5 mm Bocknings radie 250 mm Max bockvinkel 190 Längd på dornstativ 3000mm Bockningsfart 50 /sec Bocknings känslighet ± 0.1 Matningsfart mm/sec Matnings känslighet ± 0.1 Returhastighet 150 /sec Nollställnings marginal ± 0.1 Motor effekt 18 hk Storlek (mn) 5000 x 1400 x 1500 (kg)

10 Fasmaskiner - Ingen efterslipning - Vibrationsfri - Avfasningsvinkel: 30 - Hastighet 1,8 m/min - Max fasdjup 6 mm - Stål tjocklek 3-16 mm - 34 kg - Ingen efterslipning - Vibrationsfri - Avfasningsvinkel: 30 - Hastighet 2,6 m/min - Max fasdjup 12 mm - Stål tjocklek 6-40 mm - 65 kg Skär ( CHP6 & 12 ) Svartstål Rostfritt ( Inox ) Tillbehör Gradkit ( CHP 6 & 12 ) 22, ,5,45 Plåt och rörfasmaskin. För svartstål & Rostfritt material Monteras på plattan till antingen över- eller underfasning, varefter den startas och för egen kraft kör genom plattan. Den kraftiga 0,75 HK motorn säkrar en snabb avfasning på 1,8 meter i minuten. Kapaciteten på en enkel avfasning är 6 mm på svart stål med en tjocklek från 3-16 mm och rör från ID 100 mm. Plåt och rörfasmaskin För svartstål & Rostfritt material Monteras på plattan till antingen över- eller underfasning, varefter den startas och för egen kraft kör genom plattan. Den kraftiga 3 HK motorn säkrar en snabb avfasning på 2,6 meter i minuten. Kapaciteten på en enkel avfasning är 12 mm på svart stål med en tjocklek från 6-40 mm och rör från ID 100 mm. Självgående på stora plåtar, små plåtar går själva igenom fasmaskinens skär. Golvstativ på hjul ( CHP12 ) 10

11 Fasmaskiner Plåt och rörfasmaskin För svartstål & Rostfritt material Samma som CHP-12 men med justerbart gradkit samt benstativställning på hjul, vilket gör den mer rörlig. ( Se CHP 12 sid 9 för info. ) - Ingen efterslipning - Vibrationsfri - Avfasningsvinkel: Hastighet 2,6 m/min - Max fasdjup 12 mm - Stål tjocklek 6-30 mm - 110kg Plåt och rörfasmaskin För svartstål & Rostfritt material - Ingen efterslipning - Vibrationsfri -Avfasningsvinkel: Hastighet 1,7 m/min - Max fasdjup 20 mm - Stål tjocklek 9-50 mm kg Stor fasmaskin med golvstativ på hjul. Flexibel med hjälp av hjulen, vilket gör att du kan transportera den mycket lättare fram till plåten. Kraftig motor på 4 HK som avfasar 1,8 m/min på svart stål. Fasar av 20 mm i 30 Justerar vinkeln på maskinen. Du slipper byta stödhjul. Kapaciteten på en enkel avfasning på 20 mm i svart stål med en tjocklek från 9-50 mm och för rör från ID 150 mm 11

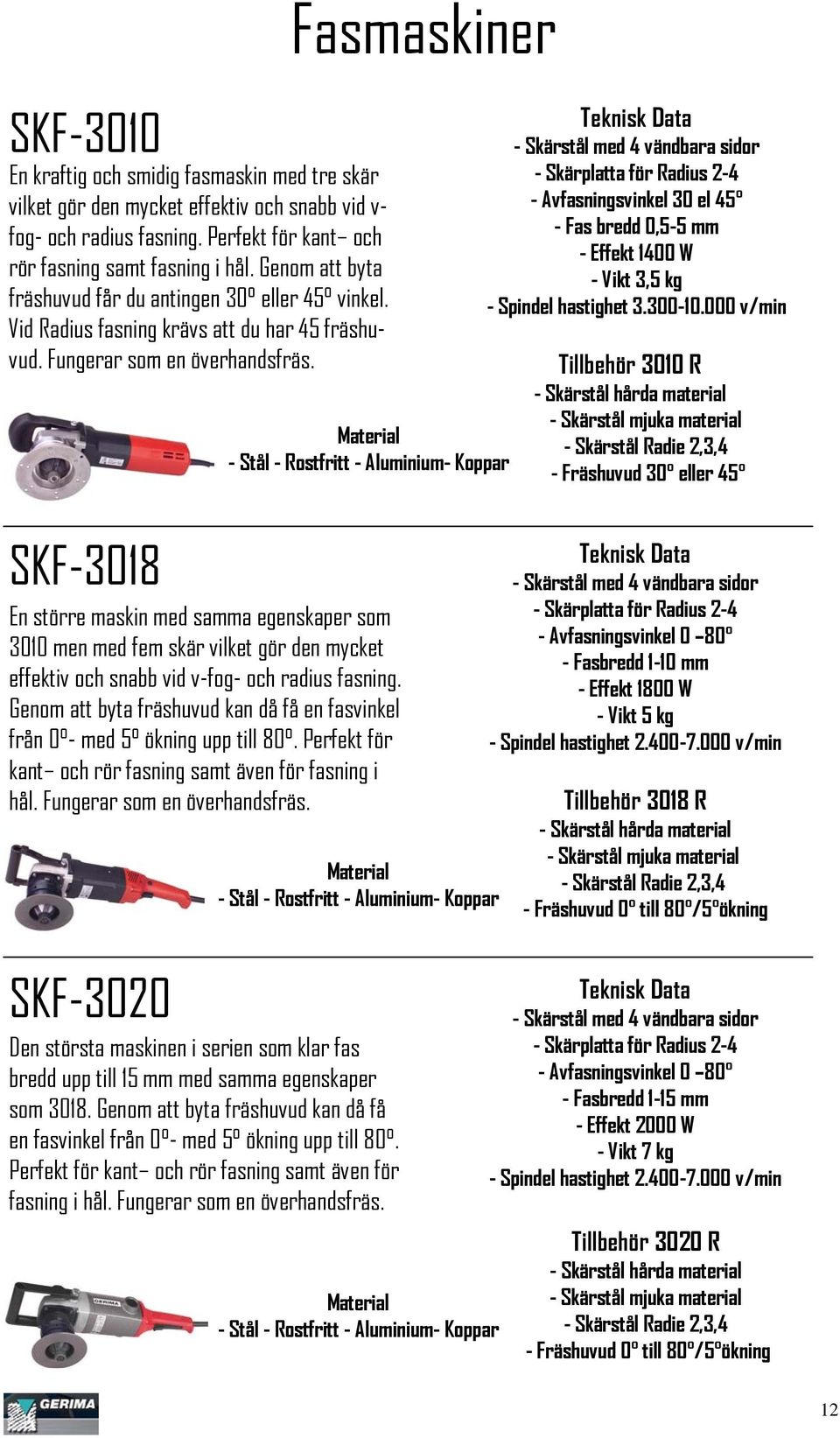

12 SKF-3010 En kraftig och smidig fasmaskin med tre skär vilket gör den mycket effektiv och snabb vid v- fog- och radius fasning. Perfekt för kant och rör fasning samt fasning i hål. Genom att byta fräshuvud får du antingen 30 eller 45 vinkel. Vid Radius fasning krävs att du har 45 fräshuvud. Fungerar som en överhandsfräs. SKF-3018 En större maskin med samma egenskaper som 3010 men med fem skär vilket gör den mycket effektiv och snabb vid v-fog- och radius fasning. Genom att byta fräshuvud kan då få en fasvinkel från 0 - med 5 ökning upp till 80. Perfekt för kant och rör fasning samt även för fasning i hål. Fungerar som en överhandsfräs. SKF-3020 Fasmaskiner Material - Stål - Rostfritt - Aluminium- Koppar Material - Stål - Rostfritt - Aluminium- Koppar Den största maskinen i serien som klar fas bredd upp till 15 mm med samma egenskaper som Genom att byta fräshuvud kan då få en fasvinkel från 0 - med 5 ökning upp till 80. Perfekt för kant och rör fasning samt även för fasning i hål. Fungerar som en överhandsfräs. Material - Stål - Rostfritt - Aluminium- Koppar - Skärstål med 4 vändbara sidor - Skärplatta för Radius Avfasningsvinkel 30 el 45 - Fas bredd 0,5-5 mm - Effekt 1400 W - 3,5 kg - Spindel hastighet v/min Tillbehör 3010 R - Skärstål hårda material - Skärstål mjuka material - Skärstål Radie 2,3,4 - Fräshuvud 30 eller 45 - Skärstål med 4 vändbara sidor - Skärplatta för Radius Avfasningsvinkel Fasbredd 1-10 mm - Effekt 1800 W - 5 kg - Spindel hastighet v/min Tillbehör 3018 R - Skärstål hårda material - Skärstål mjuka material - Skärstål Radie 2,3,4 - Fräshuvud 0 till 80 /5 ökning - Skärstål med 4 vändbara sidor - Skärplatta för Radius Avfasningsvinkel Fasbredd 1-15 mm - Effekt 2000 W - 7 kg - Spindel hastighet v/min Tillbehör 3020 R - Skärstål hårda material - Skärstål mjuka material - Skärstål Radie 2,3,4 - Fräshuvud 0 till 80 /5 ökning 12

13 Fasmaskiner AMB-0307 Tryckluftsdriven fasmaskin med avfasningsdjup på 0-7 mm i vanligt stål och 3 mm i rostfritt. Lätt att ställa in fasningsvinkel. - STD Skärplatta med 4 vändbara sidor - Skärplatta med Radie Avfasningsvinkel Varv/min Luftryck 6 Kg/cm2-2,9 kg EMB-0307A CB-02 ECB-0203 Eldriven fasmaskin med avfasningsdjup på 0-7 mm i vanligt stål och 3 mm i rostfritt. Lätt att ställa in fasningsvinkel och levereras med uppsamlingsbehållare till spånet. Tryckluftsdriven fasmaskin för fasning av kurvor och hål. Fasar både in och utvändiga kanter. Fasar hål från min. 12 mm radie. En kraftig eldriven fasmaskin som ger en 100% fasning i vanligt och rostfritt. Fasar både runda och raka kanter samt hål från min. 15 mm radie. - STD Skärplatta med 4 vändbara sidor - Skärplatta med Radie Avfasningsvinkel Varv/min kg - STD Skärplatta med 4 vändbara sidor - Skärplatta med Radie 2 - Avfasningsvinkel 45 - Varv/min Luftryck 6 Kg/cm2-1,8 kg - STD Skärplatta med 4 vändbara sidor - Skärplatta med Radie Avfasningsvinkel 45 - Varv/min ,5 kg 13

14 Magnetborrmaskiner Superlätt Magnetborrmaskin med styrning i magnetfoten. Levereras med borrchuck komplett i en plastlåda. En kraftig Magnetborrmaskin med styrning i magnetfoten. För kärnborr upp till 40 mm trots sin låga vikt med kylning för vertikal och horisontal borrning. En unik Magnetborrmaskin med styrning i magnetfoten. Tvåväxlad steglös varvtalstyrning. Låg vikt och kylning i vertikal och horisontal borrning. Enbart för kärnborr. Höjd 410 mm Bredd 170 mm Längd 250 mm 11,3 kg Magnet mått L x B 165 x 80 mm Magnetkraft 750 kg Motor 800 W Fart 600 min Spindel 19 mm Max tjocklek 52 mm Kärnborr mm Spiralborr 1-13 mm Höjd 480 mm Bredd 180 mm Längd 250 mm 13,6 kg Magnet mått L x B 165 x 80 mm Magnetkraft 750 kg Motor 1100 W Fart min Spindel 19 mm Max tjocklek 52 mm Kärnborr mm Kylning Ja Höjd 555 mm Bredd 285 mm Längd 290 mm 18 kg Magnet mått L x B 180 x 90 mm Magnetkraft 1200 kg Motor 1100 W Fart min Spindel 19 mm Max tjocklek 52 mm Kärnborr mm Kylning Ja 14

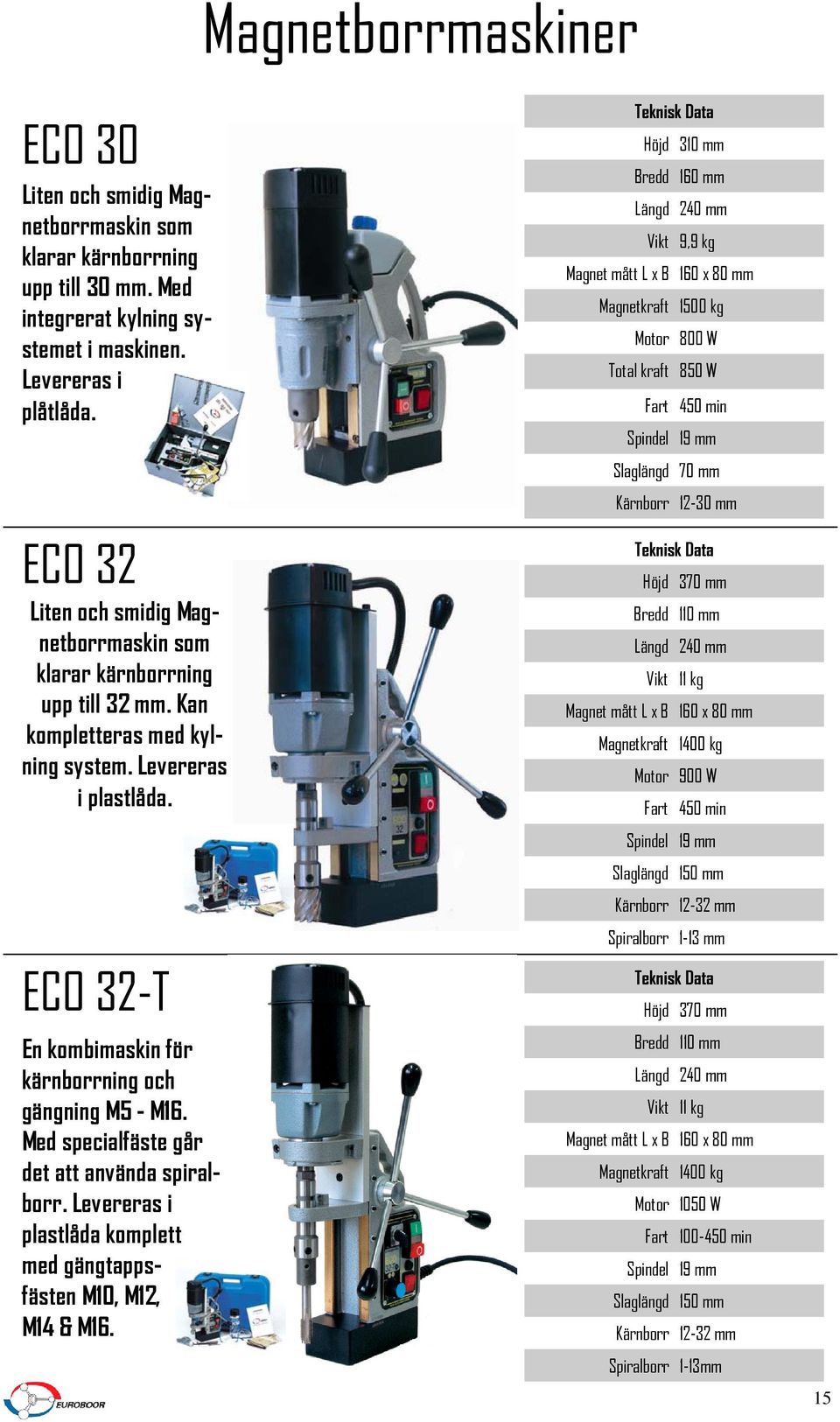

15 Magnetborrmaskiner ECO 30 Liten och smidig Magnetborrmaskin som klarar kärnborrning upp till 30 mm. Med integrerat kylning systemet i maskinen. Levereras i plåtlåda. ECO 32 Liten och smidig Magnetborrmaskin som klarar kärnborrning upp till 32 mm. Kan kompletteras med kylning system. Levereras i plastlåda. ECO 32-T En kombimaskin för kärnborrning och gängning M5 - M16. Med specialfäste går det att använda spiralborr. Levereras i plastlåda komplett med gängtappsfästen M10, M12, M14 & M16. Höjd 310 mm Bredd 160 mm Längd 240 mm 9,9 kg Magnet mått L x B 160 x 80 mm Magnetkraft 1500 kg Motor 800 W Total kraft 850 W Fart 450 min Spindel 19 mm Slaglängd 70 mm Kärnborr mm Höjd 370 mm Bredd 110 mm Längd 240 mm 11 kg Magnet mått L x B 160 x 80 mm Magnetkraft 1400 kg Motor 900 W Fart 450 min Spindel 19 mm Slaglängd 150 mm Kärnborr mm Spiralborr 1-13 mm Höjd 370 mm Bredd 110 mm Längd 240 mm 11 kg Magnet mått L x B 160 x 80 mm Magnetkraft 1400 kg Motor 1050 W Fart min Spindel 19 mm Slaglängd 150 mm Kärnborr mm Spiralborr 1-13mm 15

16 Magnetborrmaskiner ECO 40/2 En liten smidig magnet borrmaskin som klarar upp till 40 mm. Standard borrchuck ingår för spiralborrning. Levereras i plastlåda ECO 50-T En kombimaskin för kärnborrning och gängning M5 M20 med Morsekona 2 fäste. Levereras i plastlåda komplett med gängtappsfästen M10, M12, M14 & M16. ECO 50 Auto En automatisk Magnetborrmaskin med snabbkoppling för kärnborr. Går automatiskt tillbaka. Inbyggd kylning. Levereras i plåtlåda. Höjd 370 mm Bredd 110 mm Längd 240 mm 11 kg Magnet mått L x B 160 x 80 mm Magnetkraft 1400 kg Motor 1050 W Fart min Spindel 19 mm Slaglängd 150 mm Kärnborr mm Spiralborr 1-13 mm Höjd 420 mm Bredd 160 mm Längd 230 mm 13 kg Magnet mått L x B 170 x 85 mm Magnetkraft 1700 kg Motor 1150 W Fart / min Spindel MK 2-19 mm Slaglängd 150 mm Kärnborr mm Spiralborr 1-23 mm Höjd 370 mm Bredd 250 mm Längd 360 mm 21 kg Magnet mått L x B 210 x 90 mm Magnetkraft 1700 kg Motor 1200 W Fart 250/450 min Spindel 19 mm Slaglängd 78 mm Kärnborr mm Kylning Ja 16

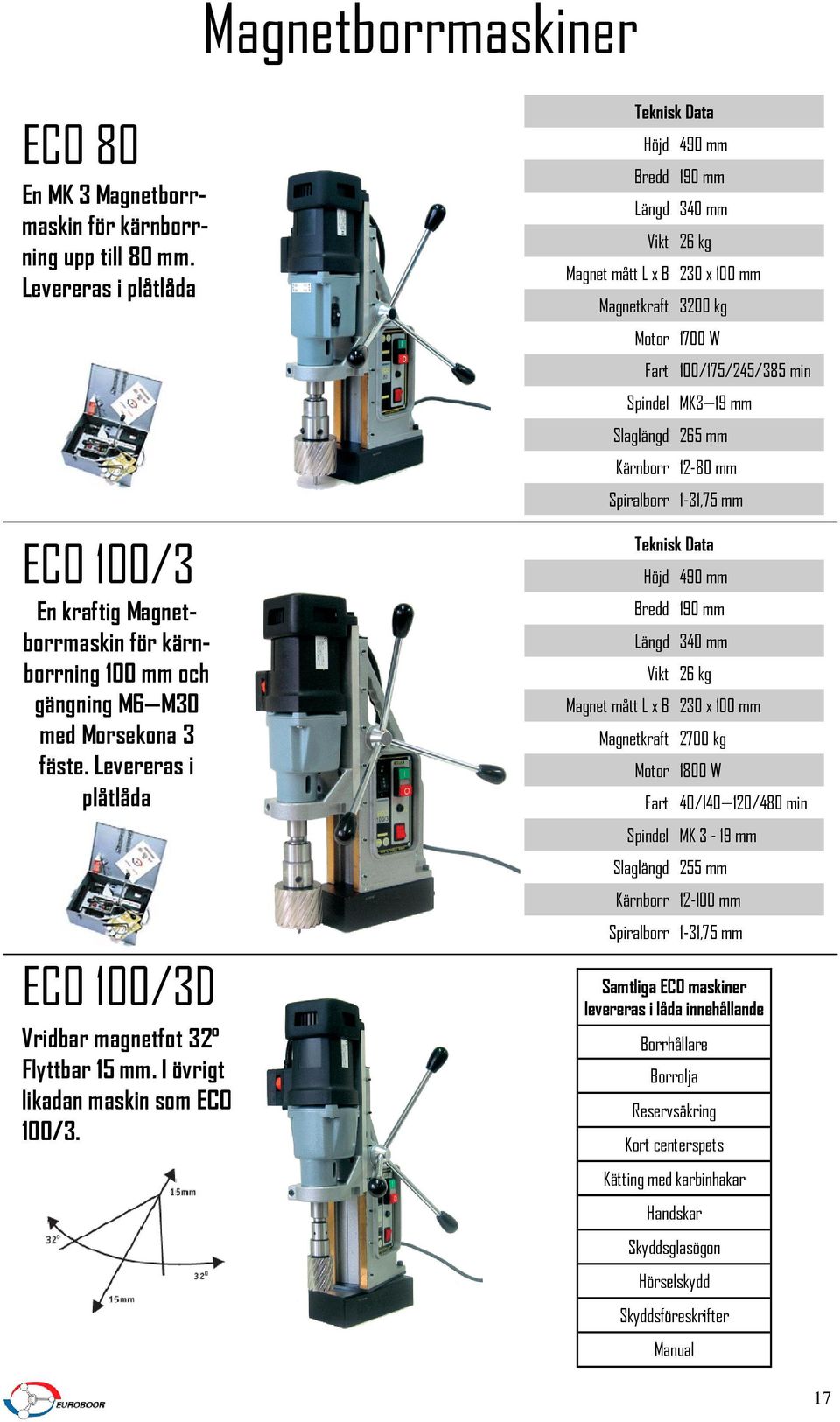

17 Magnetborrmaskiner ECO 80 En MK 3 Magnetborrmaskin för kärnborrning upp till 80 mm. Levereras i plåtlåda ECO 100/3 En kraftig Magnetborrmaskin för kärnborrning 100 mm och gängning M6 M30 med Morsekona 3 fäste. Levereras i plåtlåda ECO 100/3D Vridbar magnetfot 32 Flyttbar 15 mm. I övrigt likadan maskin som ECO 100/3. Höjd 490 mm Bredd 190 mm Längd 340 mm 26 kg Magnet mått L x B 230 x 100 mm Magnetkraft 3200 kg Motor 1700 W Fart 100/175/245/385 min Spindel MK3 19 mm Slaglängd 265 mm Kärnborr mm Spiralborr 1-31,75 mm Höjd 490 mm Bredd 190 mm Längd 340 mm 26 kg Magnet mått L x B 230 x 100 mm Magnetkraft 2700 kg Motor 1800 W Fart 40/ /480 min Spindel MK 3-19 mm Slaglängd 255 mm Kärnborr mm Spiralborr 1-31,75 mm Samtliga ECO maskiner levereras i låda innehållande Borrhållare Borrolja Reservsäkring Kort centerspets Kätting med karbinhakar Handskar Skyddsglasögon Hörselskydd Skyddsföreskrifter Manual 17

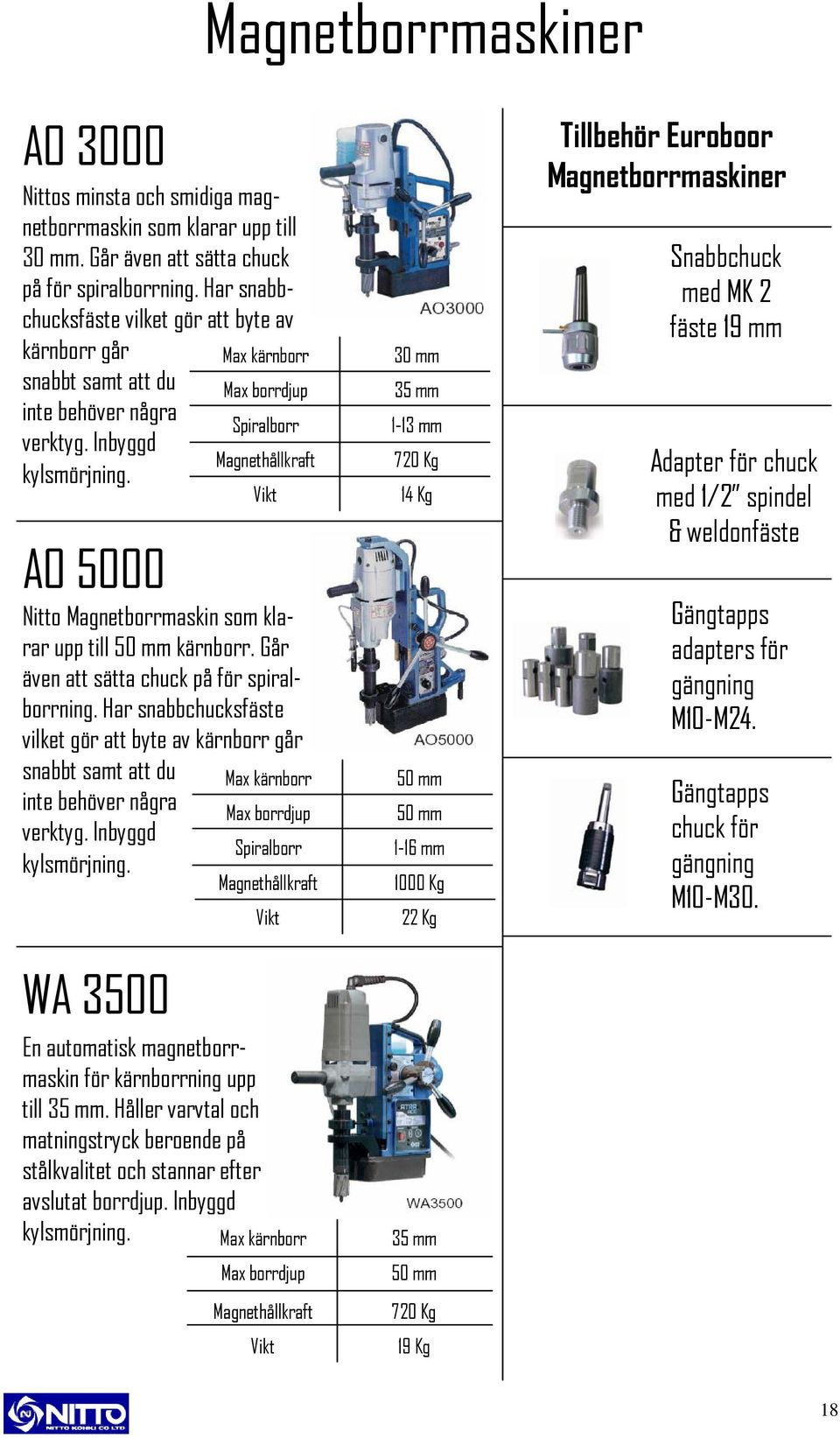

18 Magnetborrmaskiner AO 3000 Nittos minsta och smidiga magnetborrmaskin som klarar upp till 30 mm. Går även att sätta chuck på för spiralborrning. Har snabbchucksfäste vilket gör att byte av kärnborr går snabbt samt att du inte behöver några Spiralborr verktyg. Inbyggd kylsmörjning. AO 5000 Max kärnborr Max borrdjup Magnethållkraft Nitto Magnetborrmaskin som klarar upp till 50 mm kärnborr. Går även att sätta chuck på för spiralborrning. Har snabbchucksfäste vilket gör att byte av kärnborr går snabbt samt att du inte behöver några verktyg. Inbyggd Spiralborr kylsmörjning. Max kärnborr Max borrdjup Magnethållkraft 30 mm 35 mm 1-13 mm 720 Kg 14 Kg 50 mm 50 mm 1-16 mm 1000 Kg 22 Kg Tillbehör Euroboor Magnetborrmaskiner Snabbchuck med MK 2 fäste 19 mm Adapter för chuck med 1/2 spindel & weldonfäste Gängtapps adapters för gängning M10-M24. Gängtapps chuck för gängning M10-M30. WA 3500 En automatisk magnetborrmaskin för kärnborrning upp till 35 mm. Håller varvtal och matningstryck beroende på stålkvalitet och stannar efter avslutat borrdjup. Inbyggd kylsmörjning. Max kärnborr 35 mm Max borrdjup Magnethållkraft 50 mm 720 Kg 19 Kg 18

19 Järnvägsmaskiner Rälsborrmaskin Enda 4-taktaren på marknaden som i dag som väger endast 18,5 kg för borrning i räls. Minimalt med avgaser samt väldigt lågt motorljud gör att den går att använda i tunnlar. Tänker man på miljö och hälsa med högsta kvalitet så är RHINO 4 det bästa alternativet på marknaden i dag. Längd 550 mm Bredd 420 mm Höjd 380 mm 18,5 kg Motortyp Honda 4-takter Fart 167 v/m Kylning JA ( Spindeln ) Doseringsflaska Ingår Robust bensindriven mutterdragare med luftkylning TC- 47v. Används inom järnväg, motorväg-, industri, och oljebranschen. Har en mycket högre dragningskraft än sina konkurrenter i samma storlek. Längd 650 mm Bredd 382 mm Höjd 273 mm 18 kg Motor typ 2-taktare, bensin Kapacitet N.m Bultdiameter 32 mm ( 1 1/4 ) Hyls axel 25,4 mm ( 1 ) Mutterdragare Tillbehör: Transportlåda på hjul, Borrutrustning Borr & impact hylsar 19

20 Mobilt Arborrverk Har du slitna bussningar som behöver bytas eller mekaniska hål som har blivit för stora. Med Sir Meccanicas mobila arborrverk kan du återställa hålet i originalstorlek genom svarvning, svetsning och slutligen svarvning i rätt hål diameter. Montera upp det mobila arborrverket. Svarva ur det skadade hålet med svarvsatsen. WS 1 Ø 32 mm mm WS 2 Ø 42 mm mm Byt till svetsmunstycket och koppla in en vanlig migsvets. Bygg på så mycket du behöver för att kunna svarva ut ett hål i originalstorlek. Byt tillbaka till svarvsatsen och svarva ut hålet i den diametern du skall ha på hålet. Montera sedan ner arborrverket. Nu har du "byggt ett originalhål" och du slipper dyra bussningar. Tack vare sin mobila lösning så har WS programmet lösningar för både stora och små hål. Kan monteras både horisontellt och vertikalt Ett bra komplement i antingen verkstaden eller i servicebilen vilken skall vara snabbt på plats när maskinerna går sönder. Med ett elverk kan du stå precis var du vill utan att vara beroende av elström! WS serien passar även utmärkt inom varv- och skeppsindustrin, både i renovering och nyproduktion. WS 3 Ø 95 mm mm WS 5 Ø 110 mm mm WS 7 Ø 150 mm mm Även järnvägen, stora fabriker med stora tillverknings maskiner som slits. Kontakta oss för mer information! 20

21 Svetsbord 16 mm System Svets och spännbord Precision från första början! 16 mm borrningar Borravstånd 50 mm Bords sidan 100 mm hög Materialtjocklek ca 12 mm Konstruktions förstärkt med skenor Fin fäst/finpolerad yta Lättheten och precisionen i 16 mm systemet är särskilt väl lämpad för filigrana komponenter. Stora bords ytor skapas genom att flera bord sätts ihop. Ideal för lättare detaljer och svetsrobotar genom den låga egenvikten. Pålastning per bord, minst 500 kg Lägg en prototyp eller en del från föregående serie på bordet och positionera stopp med önskat spel på komponenten eller gör prototyp enligt ritning med S4-systemet. Ta bort mönstret och anordningen är färdig ( tid ca 10 min ). Dokumentera ev. anordningen med foto. Spreja in anordning och bord med antividhäftning ( får torka in )!. Lägg i tillskurna delar. Tillbehör: För tillbehör, vinklar, fästanordningar, ben, mm hänvisas till den mer detaljerade broschyren Lägg vid behov under delar med precisionsmaterial för att hålla avståndet från bordet vid svetsning. Delar som sprejats med S4- antividhäftning måste rengöras före lackering. Spänn, häfta och ta ut Fråga efter en mer detaljerad broschyr på svetsborden 21

22 Svetsbord 28 mm System Svets och spännbord Precision från första början! Genom användningen av den senaste CNC tillverkningstekniken (fem sidor bearbetning), kan vi erbjuda er yppersta kvalitet. Denna exakthet,28 mm borrningar nedsänkta bakifrån tillsammans med 100 millimeter mönstret, ger ett gränslöst system som gör alla dimensioner möjliga Stora bords ytor skapas genom att flera bord sätts ihop. Det finns mycket tillbehör för att du skall kunna bygga ihop en fast plattform som passar din montering. Alla standard- och komfortbord i extra massivt utförande. (Materialtjocklek ca mm av ST 52/3) (Utförande i gjutgods på förfrågan) Slipad eller fin fräst yta. De flesta av både 16 systemet och 28 system bord kan kompletteras med sax lift Bordsfötter för alla underlag Inte bara vacker utan även flexibel och säker. För om det inte skulle passa, gör vi så att det passar! Genom en mångfald utförandevarianter ser vi till att ert "S4" alltid står säkert och riktigt. Pulver målade eller speciallackade, våra bordsfötter ger ett säkert fäste! Tillbehör: För tillbehör, vinklar, fästanordningar, ben, mm hänvisas till den mer detaljerade broschyren Fråga efter en mer detaljerad broschyr på svetsborden 22

23 Vaccumsystem VF-2000 VAC-FORCE 2000 Ett helt unikt system som gör det möjligt att borra i alla material från plast till rostfritt. Med sina blott 4,5 kg ökar produktiviteten genom enkel förflyttning, snabbare uppsättning och bäst av allt, helt utan ansträngning för användaren. Enheten består av en vacuumplatta som fäster på materialet och en reglerbar luftmatningscylinder som ger ett jämnt matningstryck genom hela borrprocessen. Detta förlänger livstiden på hålsågen. Standardstativet fäster på plana och ovala ytor ned till 600 mm i diameter. Skall man borra i rör och dylikt finns det en formbar vaccumplatta som går från 50 mm rör och uppåt. 23

24 Borrtving DM 100 Använd en vanlig elektrisk borrmaskin eller en luftdriven borrmaskin med 43 mm hals. Finns även för andra storlekar. Vissa sladdlösa borrmaskiner passar, vilket gör den mera flexibel. Medföljer mothåll för både I- balksborrning samt rörborrning. Smidigt och enkelt sätt att få centrerad rörhålborrning. Underlättar borrning i trånga utrymmen. Komplettera med ett mini kärnborrset så har du den optimala lösningen för stålborrning upp till 15 mm godstjocklek. Som tillbehör finns en platta som man fäster på DM 100.Du kan antingen skruva fast den i en bänk eller använda ett skruvstäd så får du en enklare pelarborrmaskin. Användnings området är stort. 24

25 Bultsaxar Bult & kabelsax Bultsax Vajersax Kabelsax Kabelsax Typ kg Längd mm Mjukt Material Hårt Material 1490MC mm dia. 5 mm dia. 0090MC mm dia. 6 mm dia. 0190MC mm dia. 8 mm dia. 0290MC mm dia. 10 mm dia. 0390MC mm dia. 11 mm dia. 0590MC mm dia. 13 mm dia. Typ kg Längd mm Mjukt Material Hårt Material 1490AC 0, mm dia. 5 mm dia. 0090AC 0, mm dia. 6 mm dia. 0190AC 1, mm dia. 8 mm dia. Typ kg Längd mm Vajer mm Mjukt Material Hårt Material 1490MTN mm dia. 6 mm dia. 0190MTN mm dia. 10 mm dia. 0390MTN mm dia. 16 mm dia. 0590MTN mm dia. 19 mm dia. Typ kg Längd mm Koppar & aluminium kablar. mm 8690FSK Typ kg Längd mm Telefonkabel mm 8690FH Luftdriven kabel och bultsax Typ kg Längd mm Max tjoclek mm 9190C C

26 Håltagning Ø mm 30/55 mm djup Weldon Fäste Nitto Fäste Ø mm 25/50 mm djup Kärnborrar HSS HSS Kärnborrar från Karnasch/Euroboor med Weldon ( STD ) fäste som passar de flesta Magnetborrmaskiner på marknaden. HSS Kärnborrar från NITTO med det speciella NITTO fästet. Passar alla NITTO Magnetborrmaskiner. Nitto Fäste Ø 17,5-50 mm 35/50 mm djup Kärnborrar Hårdmetall TCT hårdmetall Kärnborrar från Karnasch/Euroboor med Weldon ( STD ) fäste som passar de flesta Magnetborrmaskiner på marknaden. TCT hårdmetall Kärnborrar från NITTO med det speciella NITTO fästet. Passar alla NITTO Magnetborrmaskiner. 6,34 x 77 mm 6,34 x 103 mm 7,98 x 90 mm 7,98 x 124 mm Centerspetsar Glöm inte att Ni måste använda centerspetsar vid användning av kärnborrar. Ø mm 12 mm djup Ø mm 60 mm djup Ø mm 28 mm djup Hålsågarna kan köpas komplett med hållare eller var för sig Hålsågar Hårdmetall Kraftiga hålsågar med hårdmetallskär för många användnings områden. Med bytbara fästen, 13 mm axel för vanlig borrchuck, SDS-PLUS, morsekona 2 & 3, magnetborrmaskiner med weldon/ nittofäste kan du använda hålsågen till de flesta maskiner bl.a handborrmaskiner, pelarborr, magnetborrmaskiner m.m. Utmärkt för borrning i tjocka rör, rostfritt, sandwich material, trä, keramik m.m. 26

27 Håltagning Ø 19 & 33 mm 25mm djup Weldon Fäste Ø mm 25/50 mm djup Rälsborrar HSS HSS Kärnborrar för rälsborrning med Weldon ( STD ) fäste. Högkvalitetsborr från Rotabroach, speciellt gjorda för att borra i räls. TCT Kärnborrar för rälsborrning med Weldonfäste. Komplettera med en högkvalitativ kyl & smörjolja speciellt framställd för borrning i räls vilken förlänger livslängden på dina borrar. Perfekt för borrning med magnetborrmaskin Minikärnborrar Minikärnborrar för perfekta hål i metall, rör & plast. Finns från 6 25 mm. Minikärnborr set innehållande 8, 10, 12, 14, 16, 18 & 20 mm kärnborrar samt 13 mm adapter och centerspets. Komplett i plastlåda. Arbetar man mycket i Rostfritt material så är Evergreen borrsystem ett fantastiskt hjälpmedel. Speed Reducern kopplar man på en vanlig borrmaskin. Reducerar ner hastigheten 4 gånger, vilket gör att kraften blir 4 gånger starkare. Rostfri Borrning Hålsågar trä, gips & metall MORSE kvalitetshålsågar med både fast bits och med adaptersystem Borrmaskinen kör man på fullt varv vilket göra att man sparar på både borrmaskin och kol. Centrumborren går i normal hastighet, vilket gör att den snabbt borrar ett styrhål. Dessa specialborrar gräver under härdningzonen vilket gör att materialet inte blir lika varmt som vid borrning med vanlig hålsåg. Max 5 mm rostfri plåt. 27

28 Varvtals Tabell för Magnetborrning HSS Highspeed kärnborr Material Stål Rostfri Gjutjärn Ø mm varv/min varv/min varv/min

29 Varvtals Tabell för Magnetborrning TCT Hårdmetall kärnborr Material Stål Rostfri Gjutjärn Ø mm varv/min varv/min varv/min TCT Hårdmetall kärnborr Material Stål Rostfri Gjutjärn Ø mm varv/min varv/min varv/min

30 Varvtals Tabell för Hålsågar Hårdmetall TCT Hårdmetall hålsåg TCT Hårdmetall hålsåg Material Stål Rostfri Gjutjärn Material Stål Rostfri Gjutjärn Ø mm varv/min varv/min varv/min Ø mm varv/min varv/min varv/min

31 Stans & Rörslip AL 1 AL 2 ALU Rördiameter Max tjockhet vägg Rördiameter Max tjockhet vägg Rördiameter Max tjockhet vägg 27,9 mm 34,8 mm 42,8 mm 4 mm 7,5 kg 49,0 mm 61,0 mm 4 mm 15 kg 27-61,0 mm 4 mm 7 kg AL 1-2E AL 1-2U AL 100 Rördiameter Max tjockhet vägg Rördiameter Max tjockhet vägg 27,9 mm 34,8 mm 42,8 mm 49,0 mm 61,0 mm 5 mm 27,9 mm 34,8 mm 42,8 mm 49,0 mm 61,0 mm 5 mm Rördiameter Motor mm 3 KW 76 kg 93 kg 230 kg AL 100U AL 100U-02 AL 150 Rördiameter Motor mm 3 KW 230 kg Rördiameter Motor mm 3 KW 230 kg Rördiameter Motor ,3 mm 4 KW 260 kg 31

32 Luftverktyg JC-16 JEX-20 JEX-24 JEX-28 ACH-16 CH-24 MAG-25B MAG-50 MAG-70 MAS-20B MAS-40 AL-55 L-25B L-35C B-10B B-20C B-30B APS-125/150 FS-50A FS-100C Professionella luftverktyg från NITTO med mycket hög kvalitet. på nästa sida. 32

33 Luftverktyg Artikel JC-16 JEX-20 JEX-24 Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,1 0,2 0,27 Slag fart min -1 4,000 4,000 4,000 Dim. Nålar mm 2 2 & 3 2 & 3 kg 1,4 2,75 2,7 Artikel JEX-28 ACH-16 CH-24 Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,25 0,15 0,2 Slag fart min -1 4,000 6,000 4,000 Dim. Nålar mm 2, 3 & kg 3,5 1,0 1,7 Artikel MAG-25B MAG-50 MAG-70 Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,38 0,82 1,15 Fart min -1 22,000 13,000 7,100 Dim mm kg 0,55 2,2 3,4 Artikel MAS-20B MAS-40 AL-55 Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,4 0,45 0,17 Fart min -1 22,000 13,000 56,500 Diameter 1,1-1 1/2 & mm 1/4 inch kg 0,55 2,2 0,25 Artikel L-25B L-35C B-10B Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,4 0,35 0,4 Fart min -1 27,000 37,500 17,000 Bandbredd mm x 330 kg 0,6 0,45 0,9 Artikel B-20C B-30B APS-125/150 Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,52 0,68 0,45 Fart min -1 17,000 17,000 10,000 Bandbredd mm 20 x x 540 Papper storlek 125/150 mm kg 1,4 2,3 0,69/0,72 Artikel FS-50A FS-100C Lufttryck MPa(kgf/cm 2 ) 0,59 (6) 0,59 (6) Luft åtgång m 3 /min 0,14 0,2 Fart min -1 15,000 20,000 Pappersstorlek mm 70 x x 140 kg 0,5 0,5 33

34 Cirkelsåg för metall EHC 185 En mycket stark och effektiv cirkelsåg för bearbetning i såväl stål, aluminium som rostfritt Kapacitet vid 90 L form O form Form 55x55x6 mm 55x55x53 mm 55 mm Motor 400 Watt 5,6 kg Max blad djup 63 mm Max godstjocklek 6 mm Spindel 20 mm Fart 3800 varv/min I ett test med ECH 185 på en stålplåt med en tjocklek på 10 mm fick vår testare att utbrista Det är som att såga i smör vilket visar att det är en väldigt kraftfull maskin. Luftdriven magnetborrmaskin AIR 52 Air 52 är avsedd att användas inom arbetsförhållanden med brand och explosionsrisk, Tex olja och gas industrin, kärnkraftverk och skeppsindustrin. Air 52 går även att användas under vattnet Höjd 310 mm Bredd 90 mm Längd 290 mm 20 kg Magnet mått L x B 215 x 85 mm Magnetkraft 1000 kg Motor 1000 W Min. lufttryck 6 bar Luftförbrukning 0,9 m 3 min Fart 500 min Slaglängd 120 mm Kärnborr mm 34
