1 TMT Maskinvaruhus AB Södra Skeppsbron GÄVLE 311 : 1 Blästerskåp TR 60 Litet bordsblästerskåp med inbyggd dammavskiljare. Kan ävenlevereras utan underrede. Utv mått: B=600 D=670 H=800 mm Inv mått: B=580 D=450 H=380 mm Luftförbrukning: 0,3 m3/min vid 5 bar NO-8600 Blästerskåp NO Blästerskåp + filter Blästerskåp TR 70 Kompakt byggt injektorblästerskåp med hög effektivitet och med uppfällbar frontlucka. Utv mått: B-700, D-600, H-1550 mm Inv mått: B-680, D-550, H-450 mm Luftförbrukning: 0,3-0,85 m3/min vid 5 bar 8601 Blästerskåp TR70 EA Blästerskåp TR70 EA + filter Blästerskåp TR Blästerskåp TR70 + filter K Blästerskåp TR70 DK Blästerskåp TR70 DK + filter K Blästerskåp TR70 DK + filter NIC-600 EA = förenklad version, DK = vridkorg, K10 = standardfilter, NIC-600 = automatfilter Blästerskåp EA110 Ett förenklat blästerskåp men för övrigt med samma injektorpistol som våra övriga skåp. Utv mått: B=1100 D=900 H=1600 mm Inv mått: B=1080 D=800 H=700 mm Luftförbrukning: 0,6-1,2 m3/min vid 5 bar 8607 Blästerskåp TR110 EA Blästerskåp TR110 EA + filter K Blästerskåp TR110 EA + filter NIC-1000 Blästerskåp TR 110 Utv mått: B=1100 D=900 H=1600 mm Inv mått: B=1080 D=800 H=700 mm Luftförbrukning: 0,6-1,2 m3/min vid 5 bar Alla blästerskåp kan förses med vridbord eller vridkorg. Större injektorblästerskåp med hög effektivitet med uppfällbar frontlucka och genomföringsöppningar i sidorna för långgods Blästerskåp TR Blästerskåp TR110 + filter K Blästerskåp TR110 DK Blästerskåp TR110 DK + filter K Blästerskåp TR110 + filter NIC Blästerskåp TR110 DK + filter NIC-1000 BlästerskåpTR 140 Utv mått: B=1400 D=900 H=1600 mm Inv mått: B=1380 D=800 H=700 mm Luftförbrukning: 0,7-1,25 m3/min vid 5 bar Det standardmässigt största injektorblästerskåpet med hög blästereffektivitet och uppfällbar frontlucka. Utrustat med genomföringsöppningar i sidorna för långgods Blästerskåp TR Blästerskåp TR140 + filter K Blästerskåp TR140 + filter NIC-1000 Det enda onskan behöver för att segra är att det goda ingenting gör. Edmund Burke

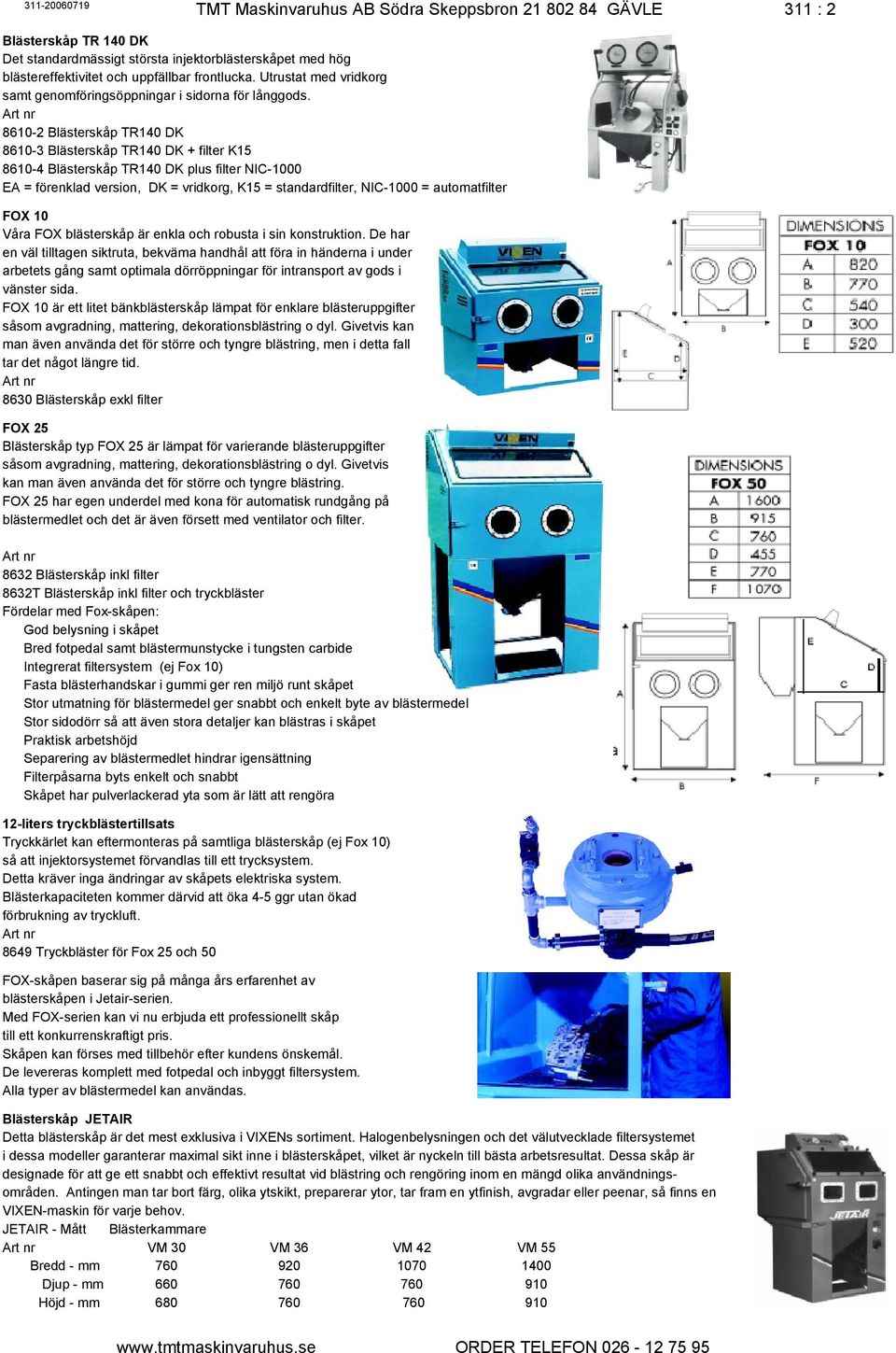

2 TMT Maskinvaruhus AB Södra Skeppsbron GÄVLE 311 : 2 Blästerskåp TR 140 DK Det standardmässigt största injektorblästerskåpet med hög blästereffektivitet och uppfällbar frontlucka. Utrustat med vridkorg samt genomföringsöppningar i sidorna för långgods Blästerskåp TR140 DK Blästerskåp TR140 DK + filter K Blästerskåp TR140 DK plus filter NIC-1000 FOX 10 Våra FOX blästerskåp är enkla och robusta i sin konstruktion. De har en väl tilltagen siktruta, bekväma handhål att föra in händerna i under arbetets gång samt optimala dörröppningar för intransport av gods i vänster sida. FOX 10 är ett litet bänkblästerskåp lämpat för enklare blästeruppgifter såsom avgradning, mattering, dekorationsblästring o dyl. Givetvis kan man även använda det för större och tyngre blästring, men i detta fall tar det något längre tid Blästerskåp exkl filter FOX 25 Blästerskåp typ FOX 25 är lämpat för varierande blästeruppgifter såsom avgradning, mattering, dekorationsblästring o dyl. Givetvis kan man även använda det för större och tyngre blästring. FOX 25 har egen underdel med kona för automatisk rundgång på blästermedlet och det är även försett med ventilator och filter Blästerskåp inkl filter 8632T Blästerskåp inkl filter och tryckbläster Fördelar med Fox-skåpen: God belysning i skåpet Bred fotpedal samt blästermunstycke i tungsten carbide Integrerat filtersystem (ej Fox 10) Fasta blästerhandskar i gummi ger ren miljö runt skåpet Stor utmatning för blästermedel ger snabbt och enkelt byte av blästermedel Stor sidodörr så att även stora detaljer kan blästras i skåpet Praktisk arbetshöjd Separering av blästermedlet hindrar igensättning Filterpåsarna byts enkelt och snabbt Skåpet har pulverlackerad yta som är lätt att rengöra 12-liters tryckblästertillsats Tryckkärlet kan eftermonteras på samtliga blästerskåp (ej Fox 10) så att injektorsystemet förvandlas till ett trycksystem. Detta kräver inga ändringar av skåpets elektriska system. Blästerkapaciteten kommer därvid att öka 4-5 ggr utan ökad förbrukning av tryckluft Tryckbläster för Fox 25 och 50 FOX-skåpen baserar sig på många års erfarenhet av blästerskåpen i Jetair-serien. Med FOX-serien kan vi nu erbjuda ett professionellt skåp till ett konkurrenskraftigt pris. Skåpen kan förses med tillbehör efter kundens önskemål. De levereras komplett med fotpedal och inbyggt filtersystem. Alla typer av blästermedel kan användas. Blästerskåp JETAIR Detta blästerskåp är det mest exklusiva i VIXENs sortiment. Halogenbelysningen och det välutvecklade filtersystemet i dessa modeller garanterar maximal sikt inne i blästerskåpet, vilket är nyckeln till bästa arbetsresultat. Dessa skåp är designade för att ge ett snabbt och effektivt resultat vid blästring och rengöring inom en mängd olika användningsområden. Antingen man tar bort färg, olika ytskikt, preparerar ytor, tar fram en ytfinish, avgradar eller peenar, så finns en VIXEN-maskin för varje behov. JETAIR - Mått Blästerkammare VM 30 VM 36 VM 42 VM 55 Bredd - mm Djup - mm Höjd - mm

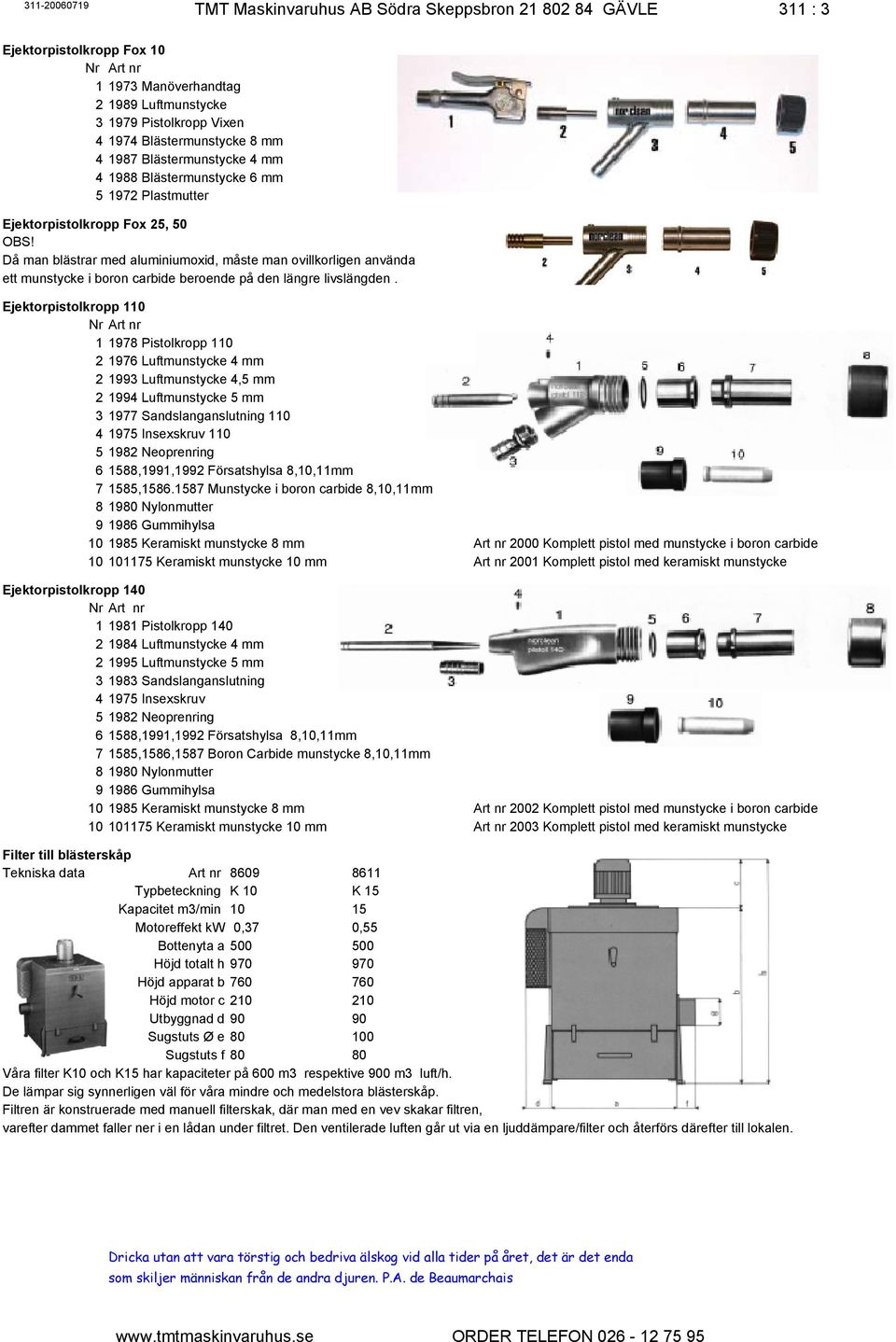

3 TMT Maskinvaruhus AB Södra Skeppsbron GÄVLE 311 : 3 Ejektorpistolkropp Fox 10 Nr Manöverhandtag Luftmunstycke Pistolkropp Vixen Blästermunstycke 8 mm Blästermunstycke 4 mm Blästermunstycke 6 mm Plastmutter Ejektorpistolkropp Fox 25, 50 OBS! Då man blästrar med aluminiumoxid, måste man ovillkorligen använda ett munstycke i boron carbide beroende på den längre livslängden. Ejektorpistolkropp 110 Nr Pistolkropp Luftmunstycke 4 mm Luftmunstycke 4,5 mm Luftmunstycke 5 mm Sandslanganslutning Insexskruv Neoprenring ,1991,1992 Försatshylsa 8,10,11mm , Munstycke i boron carbide 8,10,11mm Nylonmutter Gummihylsa Keramiskt munstycke 8 mm 2000 Komplett pistol med munstycke i boron carbide Keramiskt munstycke 10 mm 2001 Komplett pistol med keramiskt munstycke Ejektorpistolkropp 140 Nr Pistolkropp Luftmunstycke 4 mm Luftmunstycke 5 mm Sandslanganslutning Insexskruv Neoprenring ,1991,1992 Försatshylsa 8,10,11mm ,1586,1587 Boron Carbide munstycke 8,10,11mm Nylonmutter Gummihylsa Keramiskt munstycke 8 mm 2002 Komplett pistol med munstycke i boron carbide Keramiskt munstycke 10 mm 2003 Komplett pistol med keramiskt munstycke Filter till blästerskåp Tekniska data Typbeteckning K 10 K 15 Kapacitet m3/min Motoreffekt kw 0,37 0,55 Bottenyta a Höjd totalt h Höjd apparat b Höjd motor c Utbyggnad d Sugstuts Ø e Sugstuts f Våra filter K10 och K15 har kapaciteter på 600 m3 respektive 900 m3 luft/h. De lämpar sig synnerligen väl för våra mindre och medelstora blästerskåp. Filtren är konstruerade med manuell filterskak, där man med en vev skakar filtren, varefter dammet faller ner i en lådan under filtret. Den ventilerade luften går ut via en ljuddämpare/filter och återförs därefter till lokalen. Dricka utan att vara törstig och bedriva älskog vid alla tider på året, det är det enda som skiljer människan från de andra djuren. P.A. de Beaumarchais

4 TMT Maskinvaruhus AB Södra Skeppsbron GÄVLE 311 : 4 BLAST WIZARD blästerapparater Blast Wizard modell 98 är en helt unik blästerapparat genom det mycket stora luftflödet genom apparaten och den snabba reaktionstiden, samt att man har möjlighet att fjärrstyra såväl blästermedelssom huvudluftventilen antingen via pneumatisk fjärrkontroll eller elektropneumatik. Den stora luftgenomströmningen genom apparaten gör, att man minimerar tryckförluster och istället använder all luft för att utföra det arbete apparaten är avsedd för, nämligen att blästra. Apparatens huvudluftventil har 2" genomlopp samt även koppling. Direkt efter huvudluftventilen övergår dimensionen till 1 1/2". Då man avluftar blästerapparaten vid stopptillfällen, sker detta via en dekompressionsventil, som är försedd med ljuddämpare för att få lägsta möjliga ljudnivå vid avluftningen. Blästerapparaten kan förses med pneumatisk 2-lines fjärrkontroll eller elektropneumatisk fjärrkontroll, vilket innebär, att man styr start och stopp på apparaten vid huvudluftventilen samt att man även har möjlighet att starta och stoppa blästermedelsinblandningen i luftströmmen. Givetvis är såväl den pneumatiska som den elektropneumatiskt styrda blästerapparaten försedd med dödmansgreppsfunktion. NO NO Benämning: BW BW Vikt: 165 kg 195 kg Volym: 150 liter 240 liter Max arbetstryck: 14 bar 12 bar Höjd: 1420 mm 1520 mm Diam: 850 mm 1000 mm Vid körning av dessa apparater med elstyrda manövrar ingår dessa detaljer. Med denna elektropneumatiska box samt manöverhandtaget kan man stänga av blästermedlet för att endast blåsa luft. Detta gör att man vid långa slanglängder aldrig behöver starta blästringen med blästermedel i slangen Manöverbox Elektriska manöverhandtag med 2 funktioner - blästermedel och luft 3606 Dödmansgrepp Exkl belysningsuttag Med belysningsuttag Blästerklocka NOB18 10 m slangpaket med 3/4 blästerslang 3/4" rör Blästermunstycke 40 microns filter med dränering NOB18 Exakt tryckregulator Glyceringfylld mätare Mått: B=550 D=450 H=1000 mm inkl sikt Ljuddämpare på dekompressionsventilen Volym: 18 liter Övertrycksventil Vikt: 47 kg exkl slangpaket Blästerklocka NOB60 NOB60 1 1/2" rör Pneumatisk sandventil med mikroinställning Ljuddämpare på dekompressionsventilen Mått: B=550 D=400 H=1200 mm inkl sikt 20 m slangpaket med 1" blästerslang Volym: 60 liter Blästermunstycke Vikt: 105 kg exkl slangpaket Blästerklocka NOB100 NOB /2" rör Pneumatisk sandventil med mikroinställning Ljuddämpare på dekompressionsventilen Mått: B=700 D=510 H=1250 mm inkl sikt 20 m slangpaket med 1 1/4" blästerslang Volym: 100 liter Blästermunstycke Vikt: 128 kg exkl slangpaket Blästerklocka NOB 200 NOB /2" rör Pneumatisk sandventil med mikroinställning Ljuddämpare på dekompressionsventilen Mått: B=810 D=610 H=1575 mm inkl sikt 20 m slangpaket med 1" blästerslang Volym: 200 liter Blästermunstycke Vikt: 167 kg exkl slangpaket

5 TMT Maskinvaruhus AB Södra Skeppsbron GÄVLE 311 : 5 MM18-20PN är en unik kombination av blästerapparat och efterkylare, som är speciellt utvecklad för att garantera ett mycket exakt, konstant och jämnt flöde av fina blästermedel som Armex. Tillsammans med den tryckluftsdrivna efterkylaren 20PN är den CE-märkta enheten idealisk till alla typer av rengöringsarbeten samt färgborttagning. Blästerapparat MM18 Efterkylare 20PN 3/4" rör 1" rör 40 microns intagsfilter med dränering 1" centrifugalseparator Exakt tryckregulator Tryckregulator med mätare, Exakt doseringsventil filter och smörjare för motorn Chokeventil Kulventi Två backventiler Ljuddämpat motorutblås Thompson-ventil för alla blästermedel Dränering på separator och kylblock Mätartavla (uppe på efterkylaren) med glycerinfyllda Extra tryckluftsanslutning mätare för ingångs-, tank- och blästertryck Tryckluftsbehov motor: 0,15 m3/min Ljuddämpad dekompressionsventil Nominell kapacitet 2,0 m3/min Övertrycksventil Maximal kapacitet 2,9 m3/min Pneumatisk kulvibrator för jämnt flöde Vattenfilter 10 m slangpaket med 3/4" blästerslang Blästermunstycke i kiselnitrid UB-4 6,5 mm med vattenmunstycke MM60-40PN är en unik kombination av blästerapparat och efterkylare, som är speciellt utvecklad för att garantera ett mycket exakt, konstant och jämnt flöde av fina blästermedel som Armex. Tillsammans med den tryckluftsdrivna efterkylaren 40PN är den CE-märkta enheten idealisk till alla typer av rengöringsarbeten samt färgborttagning Blästerapparat MM60 Efterkylare 40PN 1 1/2" rör 1 1/2" rör 40 microns intagsfilter med dränering 1 1/2" centrifugalseparator Exakt tryckregulator Tryckregulator med mätare, filter Exakt doseringsventil och smörjare för motorn Chokeventil Kulventil Två backventiler Ljuddämpat motorutblås Thompson-ventil för alla blästermedel Dränering på separator och kylblock Mätartavla (uppe på efterkylaren) med glycerin- Extra tryckluftsanslutning fyllda mätare för ingångs-, tank- och blästertryck Tryckluftsbehov motor: 0,3 m3/min Ljuddämpad dekompressionsventil Nominell kapacitet 4,0 m3/min Övertrycksventil Maximal kapacitet 5,7 m3/min Pneumatisk kulvibrator för jämnt flöde Vattenfilter 20 m slangpaket med 3/4" blästerslang Blästermunstycke i kiselnitrid UB-6 9,5 mm med vattenmunstycke MicroStrip Media Injector MMI MMI är speciellt utvecklad för att förstärka effekten hos högtryckstvättar. MMI är ett tillbehör till högtryckstvätten, som ger en exakt dosering av alla fina bläster- och rengöringsmedel i vattenstrålen. Måtten 575 x 415 x 895 mm samt vikten 18 kg gör den mycket lätthanterlig. Behållaren på 30 liter fylls med en 25-kilossäck blästermedel. MMI är tillverkad helt i rostfritt stål, är försedd med manometer och ett munstycke, som invändigt är förstärkt med borkarbid, vilket ger den många fördelar jämfört med konkurrerande system. Vattenmunstycket gör MMI lämplig för alla typer av högtryckstvättar Det enda sättet att bevara hälsan är att äta det du inte vill ha, dricka det du tycker illa om och göra det du inte får. Mark Twain
