1 TA Tilluftsaggregat Luftflöde 0,13-1,25 m 3 /s Uppdaterad Projekteringsanvisning

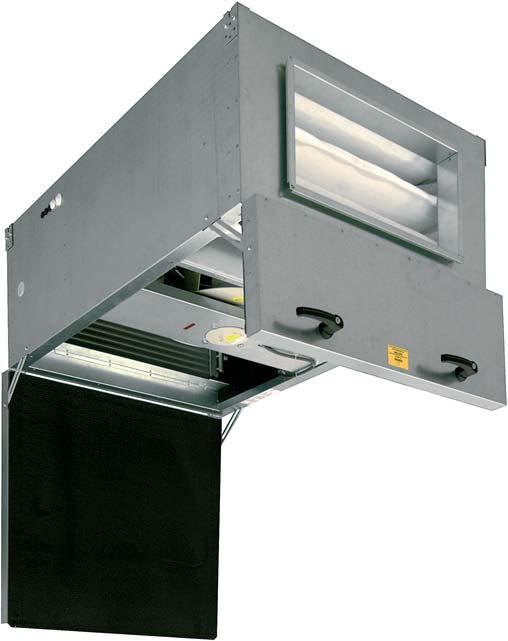

2 TA tilluftsaggregat TA är en serie ventilations - aggregat avsedda för skolor, butiker och kontorslokaler m fl. Aggre gaten levereras kompletta med regleringar och är färdiga att tas i drift.ta har lågt inbyggnadsmått. Enklare kan det inte bli! Aggregaten levereras förprogrammerade, testade och färdiga för installation. Anslut TA till kanalsystemet, (koppla in eventuella externa komponenter) anslut nätspänningen, ställ in tidur, temperatur och ange fläkthastighet på kontrollpanelen och installationen är klar. Enklare kan det inte bli! Lågt inbyggnadsmått TA passar för bensinstationer, skolor, butiker och andra mindre lokaler. Aggregaten har lågt inbyggnadsmått och är enkla att installera. Det är möjligt att installera TA över ett innertak med ramverksmått 60x120 cm. Handtagen kan tas bort genom att använda en 16 mm fast nyckel. Det gör det möjligt att installera TA i trånga utrymmen (se mått på sid. 11. Gångjärnen går också att ta bort med hjälp av en skruvmejsel (se bilder nedan). Generellt TA aggregaten levereras inplastade, monterade på pall och är internt färdigkopplade. Automatiken är förinställd och provkörd på fabriken. Kablar till yttre komponenter (uteluftsspjäll m m) är anslutna till plint i kopplingsutrymmet. Detsamma gäl - ler för vattenbatteriets ventilställdon. Mätning hos Systemairs utvecklingscenter TA är uppmätt och provad i Systemairs utvecklingscenter. Luft - flöden är uppmätta enligt AMCA Laboratory methods of testing fans for rating. Ljud är uppmätt efter AMCA Test Code for Sound Rating. Mät- och reglernoggrannhet Temperaturgivaren arbetar med en noggrannhet på +/-0,4K. Noggrann - heten på reglerad temperatur är densamma. 2

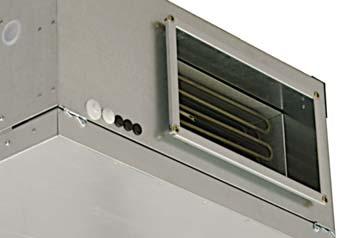

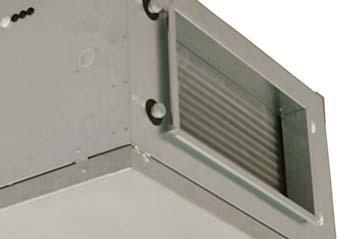

3 Aggregathölje Aggregatets hölje och dörrar är tillverkade av galvaniserad stålplåt och är invändigt isolerad med 50 mm mineralull. Isoleringen har ett skyddande ytskikt som förhindrar att fibrer lossnar till omgivningen. Ytskik - tet skyddar också isoleringen vid rengöring av kanal och aggregat. TA aggregaten har stora, låsbara dörrar som förenklar inspektion och service. All el-inkoppling är samlad till ett ställe för att underlätta för installatören. Vinklar för upphängning i tak eller på vägg ingår. Styrautomati kens kontrollpanel ansluts med 10 m kabel (ingår). Fläkt TA har en direktdriven kammarfläkt med ytterrotormotor. Fläkthjulen har bakåtböjda skovlar. Fläkten är utvald för att ge optimal drift med tanke på luftflöde, ljudnivå och verkningsgrad. En inbyggd transformator reglerar fläkten i två steg. Fläkten är lätt att komma åt för rengöring och inspektion. Genom att lossa fyra skruvar går det också lätt att ta ut fläkten. Värmebatteri Vatten Varmvattenbatteriet är placerat efter fläkten. Batteriet är monterat så att anslutningsrör sticker ut genom aggregatets kortsida och är därmed enkelt att ansluta. Materialet är kopparrör med ram i galvaniserad stål - plåt och lameller i aluminium. Batteriet är utrustat med luftnings - nipplar och som frysvakt en dyktermostat. Värmebatteri El Värmebatteriet, som är tillverkat av rostfritt stål, är placerat efter fläkten. El-batteriet har både ett automatiskt och ett manuellt överhettningsskydd. El-batteriet är utvecklat för att ge en behaglig tilluftstemperatur även vid mycket låg utomhustemperatur (se sid 14). Effektbehovet styrs av en triac effektregulator (Pulser) mot önskad tilluftstemperatur. Tilluftstemperaturen ställs in på kontrollpanelen. Pulserreglering ger en jämn och stabil tilluftstemperatur. Kylbatteri Vatten Ett ventilställdon (24V AC, 0-10V styrsignal) kan kopplas till aggregatet och styras i sekvens med värmebatteriet. Extern frånluftsfläkt En extern frånluftsfläkt kan kopplas till aggregatet och styras parallellt med TA-aggregatet. Frånluftsfläkten måste vara i 1-fasutförande (spänningsreglerbar) för TA-storlekar upp till 1500 och i 3-fas (spänningsreglerbar) för TA storlek 2000 och större. För att skydda frånluftsfläkten från överhettning ska fläkten vara försedd med en integrerad termokontakt. Ett stort urval av lämpliga frånluftsfläktar kan tillhandahållas av Systemair. TA-450 K 200 M, KVKF 200, KVKE 200, DVS 225EZ TA-650 K 200 L, KVKF 200, KVKE 200, DVS 225EZ TA-1100 KD 250 M, KVKF 250L, KVKE 315M, K 315L, DVS 311EV TA-1500 KD 250 L, RS L, DVS 355E4, KVKE 315L TA-2000 MUB DV-A2, RS 60-35M3, RSI 60-35M3, DVS 355DV TA-3000 RSI 60-35L3, KT , KD 400M3, DVS 400DV TA-4500 MUB DV-A2, KD 400XL3, DVS 450DV Filter TA levereras med påsfilter EU5 som standard. Påsfilter i klass EU3 och EU7 kan beställas separat. Filtret är placerat före fläkt och värmebatteri. Påsfiltret är monterat i styrskenor för att underlätta vid inspektion och filterbyte. Filtret är tidsövervakat. Ställ in på 1-15 månader, det är förinställt på 6 månader. Kanalanslutning TA i storlekarna har rund anslutning med tätningslist av gum - mi, TA i storlekarna har rektangulär anslutning med PG-list. Tillgänglig ström för extern frånluftsfläkt TA V 1~ 0,7 A 0,95 A 3,5 A 2,6 A V 3~ ,8 A 2,0 A 4,3 A 230V 3~ ,8 A 3,5 A 7,4 A 3

4 Reglering TA aggregaten levereras komplett med reglering, inklusive 10 m kabel till kontrollpanelen. Kontrollpanelen är menybaserad och lätt att använda. Knapparna är logiska att använda och panelen är utrustad med drift och alarmindikering. Displayen har kapslingsklass är IP 44. Display Den bakgrundsbelysta displayen har 4 rader med 20 tecken per rad och 17 språk är tillgängliga. Bakgrunds - belysningen är vanligen avstängd och aktiveras genom att trycka på en av knapparna. Belysningen stängs sedan av efter en tid av inaktivitet. LEDs Alarmets lysdiod är markerad med symbolen Lysdioden för skrivläge aktiverad är markerad med -symbolen Knappar Alla funktioner kan ställas (konfigureras) genom att använda informationen in displayen och knapparna på kontrollpanelen. Nyttjanderätt Menysystemet har två olika användarnivåer beroende på om inställningarna ska visas eller ändras. I den första nivån är det endast möjligt att göra begränsade ändringar. I den andra nivån är det möjligt att visa eller ändra tid och datum, veckoinställningar, alarm för filterbyte, funktioner och in- och utgångar. Tidsinställning Regleringen har en veckobaserad klockfunktion, vilket betyder att aggregatets drifttid kan programmeras individuellt för varje veckodag. Klockan har automatisk sommar/vintertidsomställning. Driftsperioder För varje veckodag finns två individuella program där driftläget kan sättas till normalt luftflöde, reducerat luftflöde eller avstängt aggregat. Manuell drift Aggregaten kan ställas i manuellt (avstängt, reducerat eller normalt) driftläge och då kopplas veckoschemat från. Värmarens utgående styrsignal kan manuellt ställas till ett värde mellan 0 och 10V. Tillbehör som kylbatteri och uteluftsspjäll kan också styras manuellt. Funktionen är användbar vid driftsättning och eventuell felsökning. Alarm Vid larm börjar alarmlysdioden att blinka. Lysdioden blinkar så länge det finns okvitterade larm. Den lyser med fast sken om det finns larm som är kvitterade, men fortsatt aktiva. Alarmen loggas i en larmlista. Listan visar typ av larm, datum och tid när larmet uppstod. Aggregaten har summa larmutgång (24V AC, 0,5A). Kommunikation EXOline eller Modbus via RS 485, EXOline via TCP/IP och LON offereras separat. OBS! Vid anslutning av aggregatet till BMS (Building Management System) måste Regin EXOdesigner mjukvara användas. För ytterligare information, kontakta närmaste Regin-återförsäljare. Systemair erbjuder fristående aggregat med möjlighet att kommunicera via Exoline, Modbus eller LON. Systemair tillhandahåller inte externt BMS, inte heller idrifttagning av dylikt system. Frikyla (nödvändiga tillbehör, utomhusgivare och frånlufts- eller rumsgivare). Funktionen används på sommaren för att kyla byggnaden nattetid med hjälp av sval uteluft för att minska kylbehovet dagtid och därigenom spara energi. Frikyla startas vid midnatt om alla tidkanaler är i frånläge och om alla temperaturkriteria är uppfyllda. Monteringsvinklar och alternativa installationer av TA A B D 30 5 TA A B C D 450EL EL EL EL/HW EL/HW HW HW C 4

5 Funktionsbeskrivning, Systemair SCP Temperaturreglering TA kan konfigureras för följande temperaturregleringar: Tilluftsreglering. Tilluftstemperaturen hålls konstant enligt inställt börvärde (standardkonfigurering). Tilluftsreglering med ute temperatur kompensering. Till - uftstemperaturens börvärde kompenseras automatiskt beroende på utelufttemperatur. Den ställbara kompenseringen är lineär mellan två punkter. (-20 och +15 C). Till - behör av typen TG-KH/PT1000 kanalsensor är nödvändig för att mäta utomhustemperaturen. Frånluftsreglering/rumsreglering (kaskadkopplad). Rumstemperaturen hålls konstant vid börvärde via kaskadkontroll av tilluftstemperaturen. Min och max tilluftstemperatur ställs in på displayen. Tillbehör av typen TG- KH/PT1000 kanalsensor eller TG- R5/PT1000 rumsensor är nödvändig för att mäta frånluft/rumsluftstemperaturen. Bredd = 115 mm Höjd = 94 mm Djup = 26 mm Kyla Ett ventilställdon för reglering av ett kallvattenbatteri kan anslutas till aggregatet och regleras i sekvens med värmaren. Tillbehör av typ AQM (ventilställdon) och CWK (kylbatteri, vatten) kan anslutas. Aggregatet kan även styra ett DX kylbatteri binärt (3 steg). Tillbehöret SC2/D stegkopplare används då för att omvandla V signalen till digital signal. Brandlarm Vid brandlarm (digital ingång) kan aggregatet vara konfigurerat för fortsatt drift på normal hastighet eller stopp. Förlängd eller forcerad drift Aggregatet är försett med en digital ingång för förlängd eller forcerad drift via extern signal, exempelvis från extern timer, närvarodetektor, CO 2 -givare eller liknande givare med en slutande potentialfri kontakt. Summalarm En digital utgång (24V AC) aktiveras vid larm. Principskiss TF Tilluftsfläkt GT1 Tilluftstemperaturgivare SV Ventilställdon, vattenventil (tillbehör) GTO Överhettningsgivare GTF Frysskyddsgivare ST1 Uteluftsspjäll inkl. ställdon (tillbehör). Installationsexempel * Fritt utrymme * Fritt utrymme TA mm TA mm TA mm TA mm TA mm TA mm TA mm Om handtag och gångjärn tas bort kan det fria utrymmet reduceras till 50 mm på alla storlekarna men tänk på att det ska finnas möjlighet till service och underhåll (t ex filterbyte).

6 Tillbehör TA-450 TA-650 TA-1100 TA-1500 Repeater* E0-R230K E0-R230K E0-R230K E0-R230K Avstängningsspjäll EFD 200 EFD 200 EFD 250 EFD Ventilställdon för HW AQM AQM AQM AQM 2-vägsventil STV15-1,6 3-vägsventil STR15-2,1 Uteluftsgaller ITA 200 ITA 200 ITA 250 ITA Kylare, kallvatten** CWK/PGK CWK/PGK CWK/PGK CWK/PGK Kylare, DX*** DXRE DXRE DXRE DXRE Stegomkopplare. DX kyla (24V) 1 SC2/D SC2/D SC2/D SC2/D Plasthölje, stegomkopplare IP54 U-EK U-EK U-EK U-EK Transformer 230/24 V PSS48 PSS48 PSS48 PSS48 Kanalgivare 2 TG-KH/PT1000 TG-KH/PT1000 TG-KH/PT1000 TG-KH/PT1000 Rumsgivare TG-R5/PT1000 TG-R5/PT1000 TG-R5/PT1000 TG-R5/PT1000 Ljuddämpare LDC 200 LDC 200 LDC 250 LDR Timer T 120 T 120 T 120 T 120 Närvarodetektor IR24-PC IR24-PC IR24-PC IR24-PC CO 2 rumsgivare (digital 1/0) CO2RT-DR CO2RT-DR CO2RT-DR CO2RT-DR Filter F3 BFTA 450/3 BFTA 650/3 BFTA 1100/3 BFTA 1500/3 Filter F5 BFTA 450/5 BFTA 650/5 BFTA 1100/5 BFTA 1500/5 Filter F7 BFTA 450/7 BFTA 650/7 BFTA 1100/7 BFTA 1500/7 TA-2000 TA-3000 TA-4500 Repeater* E0-R230K E0-R230K E0-R230K Avstängningsspjäll EFD EFD EFD Ventilställdon för HW AQM AQM AQM 2-vägsventil STV15-2,1 STV20-4,2 STV20-5,6 3-vägsventil STR20-4,2 STR20-5,6 STR25-10,0 Uteluftsgaller ITA ITA ITA Kylare, kallvatten** CWK/PGK CWK/PGK CWK/PGK Kylare, DX DXRE DXRE DXRE Stegomkopplare. DX kyla (24V) 1 SC2/D SC2/D SC2/D Plasthölje, stegomkopplare IP54 U-EK U-EK U-EK Transformer 230/24 V PSS48 PSS48 PSS48 Kanalgivare 2 TG-KH/PT1000 TG-KH/PT1000 TG-KH/PT1000 Rumsgivare TG-R5/PT1000 TG-R5/PT1000 TG-R5/PT1000 Ljuddämpare LDR LDR LDR Timer T 120 T 120 T 120 Närvarodetektor IR24-PC IR24-PC IR24-PC CO 2 rumsgivare (digital 1/0) CO2RT-DR CO2RT-DR CO2RT-DR Filter F3 BFTA 2000/3 BFTA 3000/3 BFTA 4500/3 Filter F5 BFTA 2000/5 BFTA 3000/5 BFTA 4500/5 Filter F7 BFTA 2000/7 BFTA 3000/7 BFTA 4500/7 * Används när avståndet mellan aggregatet och kontrollpanelen är mer än 10 m ** Se Ventilationsprodukter SEIII 1 Konverterar V insignal till två kontaktfunktioner 2 Används som frånlufts- eller uteluftsgivare 6

7 Tillbehör Uteluftsspjäll indikering som visar spjällets öppningsgrad. Underhåll Vi förordar ett förebyggande underhåll på spjällen två gånger per år för optimal funktion. Vid eventuell ned - smutsning rengörs spjällbladen. Tät - heten på packningen kontrolleras och spjällbladens axelinfästningar ska smörjas vid behov. Tryckfall cirkulära/rektangulä - ra spjäll p s [Pa] L wa [db] m/s Jalusispjället EFD är ett avstängningsspjäll lämpligt för TA-aggregaten. Spjällen är försedda med 24V AC motorer och fjäderretur. EFD är tillverkad i täthetsklass 3 i överensstämmelse med EN 1751:1998 Annex C.2. Uteluftsspjället används för att skydda hetvattenbatteriet från att frysa sönder och för att förhindra kall luft att kyla ner lokalen då aggregatet är stoppat. EFD kopplas till plint i kopplingsutrymmet. Cirkulära spjäll De cirkulära spjällen består av en rörstos, försedd med spjällblad och spjällaxel. Spjällen passar i cirkulära kanaler. Anslutningsstosarna har silikongummitätningar. Spjällen tillverkas i varmförzinkad plåt och är förberedda för utvändig isolering och har lägesindikering som visar spjällets öppningsgrad. Rektangulära spjäll De rektangulära jalusispjällen består av ett antal motgående blad som är lagrade (nylonbussningar) i en plåt - ram. Bladen är sammankopplade via ett länksystem på ramens utsida, vilket är skyddat för isolering. Blad och ram är tillverkade i varmförzinkad plåt. Spjällen är förberedda för yttre isolering och är utrustade med läges - Ljudeffektnivå, L w L w (db) = L pa + K ok (L pa = diagram K ok = tabell) korrektionsfaktor K ok Medelfrekvens (oktavband), Hz k 2k 4k 8k EFD 200 (90 ) EFD 250 (90 ) EFD (90 ) EFD (90 ) EFD (90 ) EFD (90 ) Ljudeffektnivå mätt i enlighet med ISO 3741 och ISO 5135 av Sveriges Provningsoch Forskningsinstitut. Mått cirkulära spjäll ØA øa TA TA TA Mått rektangulära spjäll B A 19 A B TA TA TA TA

8 Kylbatteri vatten Mått CWK ødy B±1 ød F±2 B+8 R½" H±1 G±3 K±1 G±3 L±5 CWK, kallvattenkylare för cirkulära kanaler. Svep tillverkat av galvaniserad plåt. Kylpaketet är tillverkat av kopparrör med aluminiumflänsrör. Inspektionslucka underlättar rengöring och underhåll. Anslutningsstos - arna har gummitätning. Max temp 150 C och max arbetstryck 1,6 MPa (16 bar). PGK, kallvattenkylare för rektangulära kanaler. Svep tillverkat av galvaniserad plåt. Kylpaketet tillverkat av kopparrör och aluminiumflänsar. Luftnings- och tömningsventiler är inkluderade. Droppskål och kon - densavrinningsanslutning (R½) av rostfritt stål. Max arbetstryck 1,6 MPa (16 bar). För vattenanslutning från höger eller vänster. Två inspektionsluckor för rengöring och underhåll. Droppavskiljare DE som tillbehör oberoende av luftriktning. Rekommenderas vid lufthastigheter från 3 m/s. ød B H ødy F G K L kg CWK , ,7 CWK , ,0 Mått PGK R½ 70 9 B B H N Droppavskiljare PGK 400x , R¾ DE 40x20* PGK 500x , R¾ DE 50x25* PGK 600x , R¾ DE 60x30** PGK 700x , R¾ DE 70x40** * använd 1 st DE ** använd 2 st DE H Tryckfall DE Lämpliga kylbatterier TA-450 CWK ,5 TA-650 CWK ,5 TA-1100 CWK ,5 TA-1500 PGK 400x ,1 TA-2000 PGK 500x ,0 TA-3000 PGK 600x ,0 TA-4500 PGK 700x ,0 OBS! Droppavskiljare DE måste beställas separat. Tryckfall Δp, Pa Flöde, m/s 8

9 Tekniska data CWK Vattentemperatur 6/12 C Luft Luft Luft Luft Luft Kapacitet Vatten Vatten flöde tryck- före före efter flöde tryck- CWK fall fall ,5 0, ,1 1,0 0,05 2 0, ,3 1,6 0,06 5 0, ,9 1,4 0,06 4 0, ,3 2,3 0,09 9 0, ,9 1,7 0,07 5 0, ,4 3,1 0, ,5 0, ,2 1,6 0,06 2 0, ,4 2,5 0,1 5 0, ,2 0,09 4 0, ,3 3,8 0, , ,7 0,11 6 0, ,2 5,1 0,2 17 m 3 /s Pa C %RH C kw l/s kpa Intagsgaller Tillverkat i galvaniserad stålplåt och pulverlackerat i svart. Frontplåten är avtagbar för att förenkla montering och rengöring. Mått ITA Tekniska data PGK Vattentemperatur 6/12 C Luft Luft Luft Luft Luft Kapacitet Vatten Vatten flöde tryck- före före efter flöde tryck- PGK fall fall 0, ,0 1,53 0,06 1 0, ,0 2,50 0,10 3 0, ,4 1,89 0,08 2 0, ,2 3,26 0,13 5 0, ,2 2,20 0,09 2 0, ,8 4,15 0,17 7 0, ,0 2,38 0,09 2 0, ,6 4,27 0,17 5 0, ,2 3,02 0,12 3 0, ,4 6,16 0,25 9 0, ,9 3,61 0,14 4 0, ,8 8,34 0, , ,3 3,30 0,13 1 0, ,0 5,69 0,23 3 0, ,6 4,13 0,16 2 0, ,8 8,12 0,32 6 0, ,3 4,90 0,20 3 0, ,1 11,18 0, , ,1 5,02 0,20 1 0, ,1 8,66 0,35 2 0, ,5 6,20 0,25 1 0, ,8 12,94 0,52 4 1, ,3 7,26 0,29 2 1, ,0 18,41 0,73 8 m 3 /s Pa C %RH C kw l/s kpa 400x ,0 500x ,0 600x ,0 700x ,0 A B ITA A B C Anslutning ø ø x x x x400 Elschema T 120 C Timer Timer med 120 minuters gångtid. Levereras med ram för infällning i apparatdosa. Som tillbehör finns ram för utanpåliggande montage. Timern har en slutande och en brytande kontakt. Genom bygling kan växlande funktion erhållas. Timern har ett svagt tickande ljud vid inkoppling. Tekniska data Spänning 230 V AC Frekvens 50 Hz Max last 250 V, 10 A resistiv, 2 A induktiv Inkopplingstid 120 min B x H x D 80 x 80 x 25 mm 9

10 AQM Ventilmotor (för vattenventil STV/STR) Ett mikroprocessor baserat ställdon som styrs av en 0.10V signal från Corrigoregler ingen. Ställdonet har en automatisk slaglängdsjustering. Tekniska data Matningsspänning 24 V AC Styrsignal V Egenförbrukning 6 VA Slaglängd 20 mm Ställtid 5 s/mm Ställkraft 450 N Omgivningstemp C Lagringstemp C Omgivande luftfuktighet % RH Kabelanslutning Skruvplintar Kapslingsklass IP54 Produkten uppfyller kraven för gällande Europeiska EMC-standard CENELEC EN och EN STV/STR Vattenventil/värmning av vatten, 2/3- vägs STV/STR är en 2- och 3-vägsblandningsventil för att styra hetvattnet till värmebatteriet. STV/STR är avsedd att användas tillsammans med AQMställdonet. Gängning: ventilerna har invändigt gängade anslutningar enligt ISO 228/1. Mått STV/STR Tekniska data Max. tryck differens 1,6 Mpa. Flödeskaraktäristik Kvadratisk Temperaturområde C Media Varmt, kallt eller glykolblandat vatten samt ånga Anslutning Invändig gänga Slaglängd 15 mm Max läckage 0,1 % av kv Tryckklass PN16 Reglerförhållande 50:1 Material ventilhus Rg5* Material kägla Rg5* Spindel Rostfritt stål Packbox O-ring Viton *Rg5 = rödgods SS5204 Mått AQM Ställdonets djup 92 mm 2-vägsinställning STV/STR A B1 B2 C H Vikt G½" 71 1,3 kg 3-vägsinställning Kontramutter Låsmutter Tryckfall STV/STR mvp kpa kv 0,63 1,0 1,6 2,1 2,7 4,2 5, Obs! Monterad har ställdonet och ventilen ett överlapp på ca 15 mm ,5 0,4 0,3 0, ,1 1 0,01 0,05 0,1 0,2 0,3 0, l/s 10 0,05 0,1 0, m 3 /h

11 Mått 68 B E 43 A F 43 G I C D D øh A B C D E F G øh I TA-450EL TA-650EL TA-1100EL B A I E 68 G E G 22 H 22 N * J J C D F D F L K ødy A B C D E F G H I J K L ødy N TA-1500EL TA-1500HW mm 731 TA-2000EL TA-2000HW mm 731 TA-3000HW mm 325 TA-4500HW mm 320 * TA-3000HW och 4500HW har två handtag på dörren Tekniska data TA 450EL 450EL 450EL 650EL 1100EL 1500EL Spänning/Frekvens V/50 Hz / / / /230 Fas ~ Effekt, motor W Effekt, värmebatteri kw /8,3 8/13,3 12/20,3 Säkring 400V A /16 16/25 25/35 Säkring 230V A Vikt kg Filter, tilluft EU5 EU5 EU5 EU5 EU5 EU5 TA 1500HW 2000EL 2000HW 3000HW 4500HW Spänning/Frekvens V/50 Hz / / /230 Fas ~ Effekt, motor W Effekt, värmebatteri kw - 16/33, Säkring 400V A - 35/ Säkring 230V A Vikt kg Filter, tilluft EU5 EU5 EU5 EU5 EU5 11

12 Prestanda TA-450EL L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,13 m 3 /s, p s = 154 Pa TA-650EL L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,11 m 3 /s, p s = 383 Pa TA-1100EL L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,18 m 3 /s, p s = 421 Pa TA-1500EL L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,214 m 3 /s, p s = 523 Pa 12

13 Prestanda TA-1500HW L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,22 m 3 /s, p s = 456 Pa TA-2000EL L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,36 m 3 /s, p s = 607 Pa TA-2000HW L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,23 m 3 /s, p s = 752 Pa TA-3000HW L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,57 m 3 /s, p s = 340 Pa 13

14 Prestanda TA-4500HW L wa Inlopp L wa Utlopp L wa Omgivning Mätpunkt: q v = 0,63 m 3 /s, p s = 495 Pa Värmebatteri, el TA-450EL TA-450EL Kapacitet, kw Luftflöde, m 3 /h Tilluftstemp. C Tilluftstemp. C 0 C > >30 >30 >30-10 C >30 > C 18 > C C 18 Uteluftstemp. TA-650EL TA-650EL TA-1100EL TA-1100EL Kapacitet, kw ,3 8,3 8, ,3 13,3 13,3 Luftflöde, m 3 /h Tilluftstemp. C Tilluftstemp. C Tilluftstemp. C Tilluftstemp. C 0 C > >30 >30 >30 > >30 >30 >30-10 C >30 > >30 > C 18 > > C C Uteluftstemp. TA-1500EL TA-1500EL TA-2000EL TA-2000EL Kapacitet, kw ,3 20,3 20, ,3 33,3 33,3 Luftflöde, m 3 /h Tilluftstemp. C Tilluftstemp. C Tilluftstemp. C Tilluftstemp. C 0 C > >30 >30 >30 > >30 >30 >30-10 C >30 > >30 >30 >30-20 C 18 > > C C Max tilluftstemperatur = +30 C Uteluftstemp. 14

15 Värmebatteri, vatten TA-1500HW TA-2000HW Vattentemp. C 60/30 60/30 60/40 80/60 60/30 60/30 60/40 80/60 Luftflöde m 3 /s 0,38 0,25 0,38 0,38 0,52 0,35 0,52 0,52 Uteluftstemp. 0 C Tilluftstemp. C 14,9 18,1 19,8 16,6 19,8 21,5 Vattenflöde l/s 0,05 0,04 0,10 0,08 0,06 0,16 Tryckfall kpa 0,85 0,57 2,90 0,79 0,53 2,58 Kapacitet kw 6,91 5,52 9,19 10,51 8,46 13,62 Uteluftstemp.-10 C Tilluftstemp. C 14,7 25,2 15,8 16,6 27,6 Vattenflöde l/s 0,13 0,19 0,08 0,20 0,28 Tryckfall kpa 4,30 7,65 0,86 3,79 6,61 Kapacitet kw 11,43 16,34 11,00 16,85 23,84 Uteluftstemp.-20 C Tilluftstemp. C 20,1 22,7 Vattenflöde l/s 0,22 0,32 Tryckfall kpa 9,65 8,32 Kapacitet kw 18,61 27,09 Uteluftstemp.-30 C Tilluftstemp. C 15,0 17,8 Vattenflöde l/s 0,24 0,36 Tryckfall kpa 11,87 10,21 Kapacitet kw 20,87 30,34 Max driftstemperatur 100 C vid 16 bar TA-3000HW TA-4500HW Vattentemp. C 60/30 60/30 60/40 80/60 60/30 60/30 60/40 80/60 Luftflöde m 3 /s 0,85 0,57 0,85 0,85 1,33 0,89 1,33 1,33 Uteluftstemp. 0 C Tilluftstemp. C 15,9 19,1 20,7 15,1 18,2 20,0 Vattenflöde l/s 0,13 0,10 0,25 0,19 0,15 0,38 Tryckfall kpa 0,83 0,56 2,71 0,66 0,45 2,24 Kapacitet kw 16,49 13,27 21,42 24,52 19,78 32,4 Uteluftstemp. -10 C Tilluftstemp. C 14,8 15,6 26,2 14,8 25,3 Vattenflöde l/s 0,13 0,31 0,44 0,48 0,68 Tryckfall kpa 0,90 3,99 6,98 3,31 5,86 Kapacitet kw 17,28 26,53 37,58 40,25 57,38 Uteluftstemp. -20 C Tilluftstemp. C 21,2 20,2 Vattenflöde l/s 0,51 0,77 Tryckfall kpa 8,81 7,39 Kapacitet kw 42,73 65,30 Uteluftstemp. -30 C Tilluftstemp. C 16,1 15,1 Vattenflöde l/s 0,57 0,87 Tryckfall kpa 10,80 9,09 Kapacitet kw 47,87 73,23 Max driftstemperatur 100 C vid 16 bar
