1 Engångs formsättning för ventilerad underjords hålighet

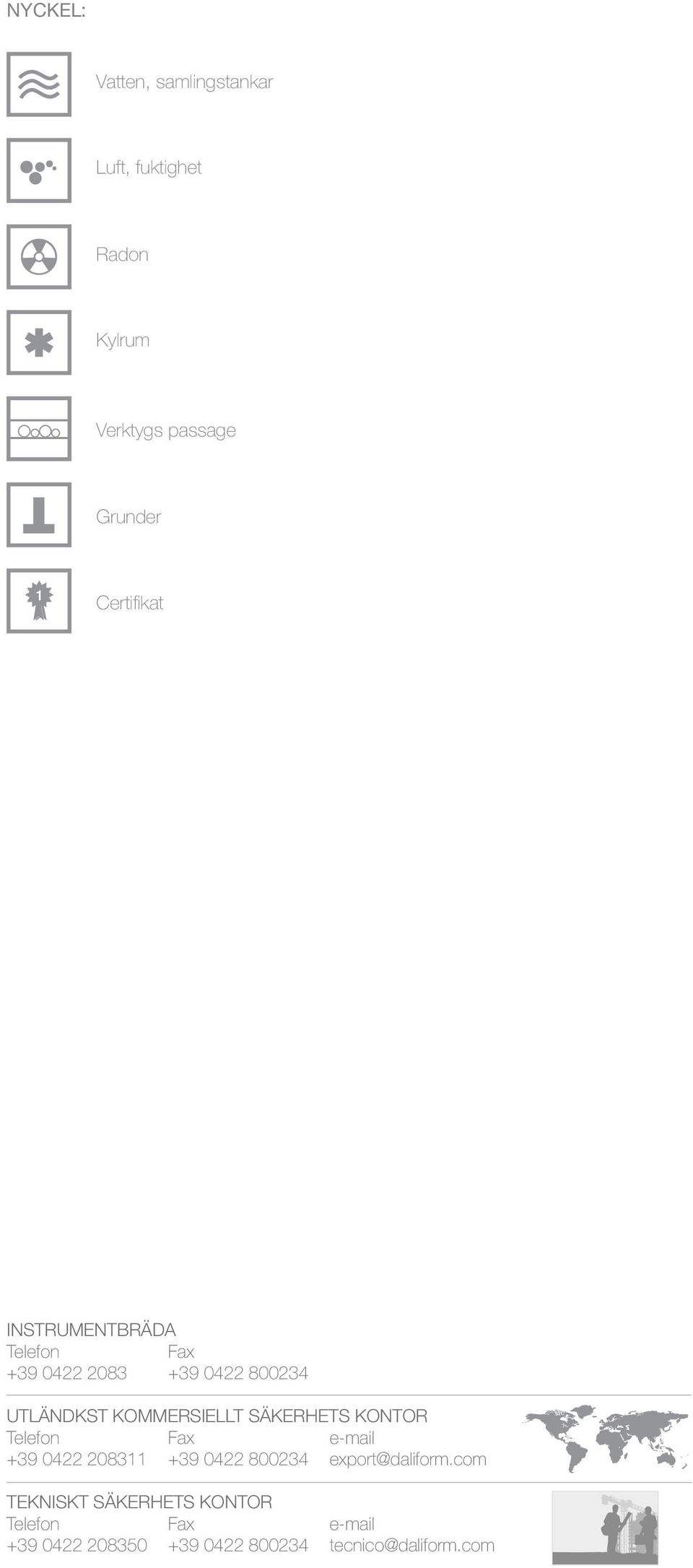

2 NYCKEL: Vatten, samlingstankar Luft, fuktighet Radon Kylrum Verktygs passage Grunder Certifi kat INSTRUMENTBRÄDA Telefon Fax UTLÄNDKST KOMMERSIELLT SÄKERHETS KONTOR Telefon Fax TEKNISKT SÄKERHETS KONTOR Telefon Fax

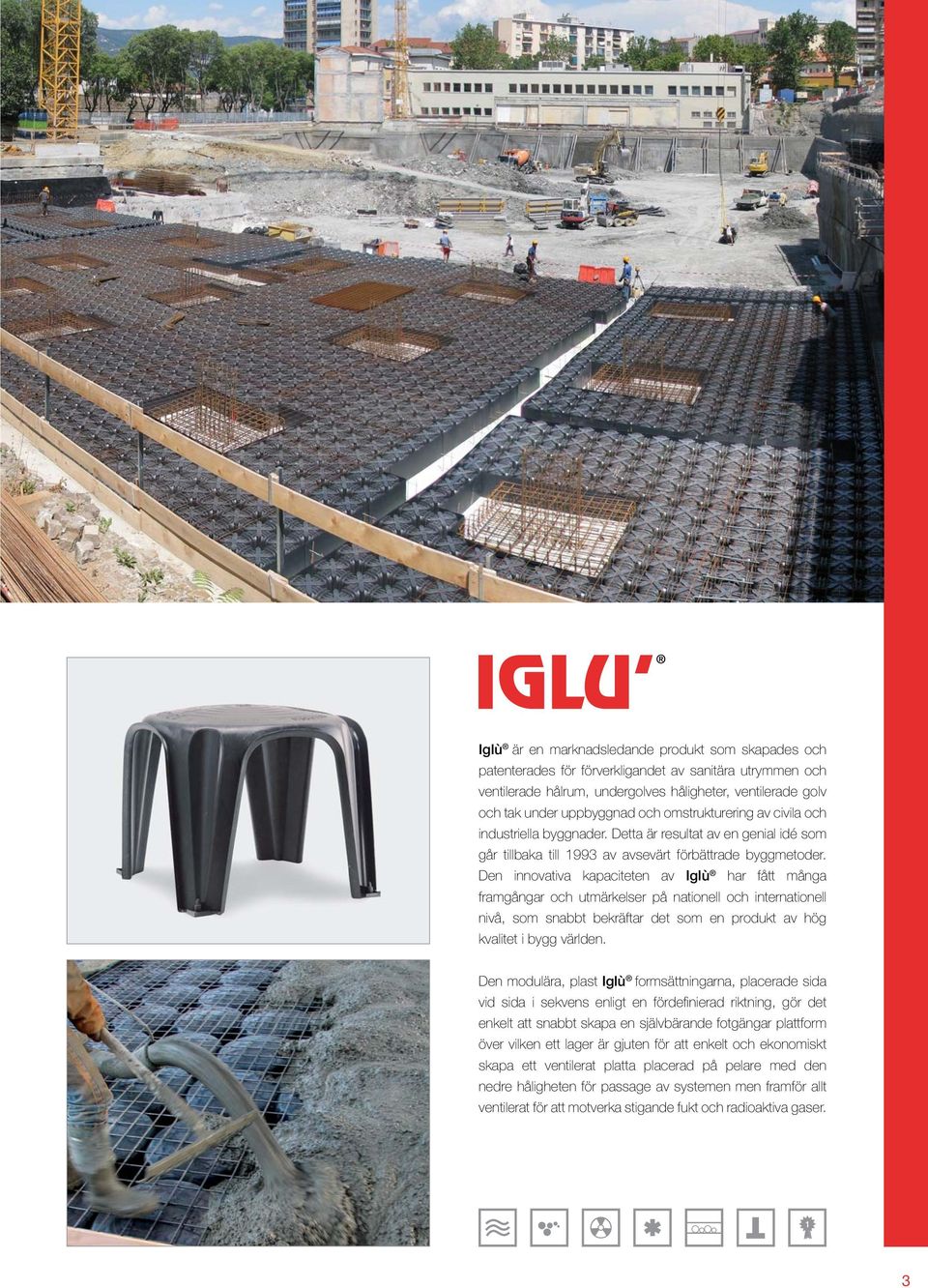

3 är en marknadsledande produkt som skapades och patenterades för förverkligandet av sanitära utrymmen och ventilerade hålrum, undergolves håligheter, ventilerade golv och tak under uppbyggnad och omstrukturering av civila och industriella byggnader. Detta är resultat av en genial idé som går tillbaka till 1993 av avsevärt förbättrade byggmetoder. Den innovativa kapaciteten av har fått många framgångar och utmärkelser på nationell och internationell nivå, som snabbt bekräftar det som en produkt av hög kvalitet i bygg världen. Den modulära, plast formsättningarna, placerade sida vid sida i sekvens enligt en fördefi nierad riktning, gör det enkelt att snabbt skapa en självbärande fotgängar plattform över vilken ett lager är gjuten för att enkelt och ekonomiskt skapa ett ventilerat platta placerad på pelare med den nedre håligheten för passage av systemen men framför allt ventilerat för att motverka stigande fukt och radioaktiva gaser. 3

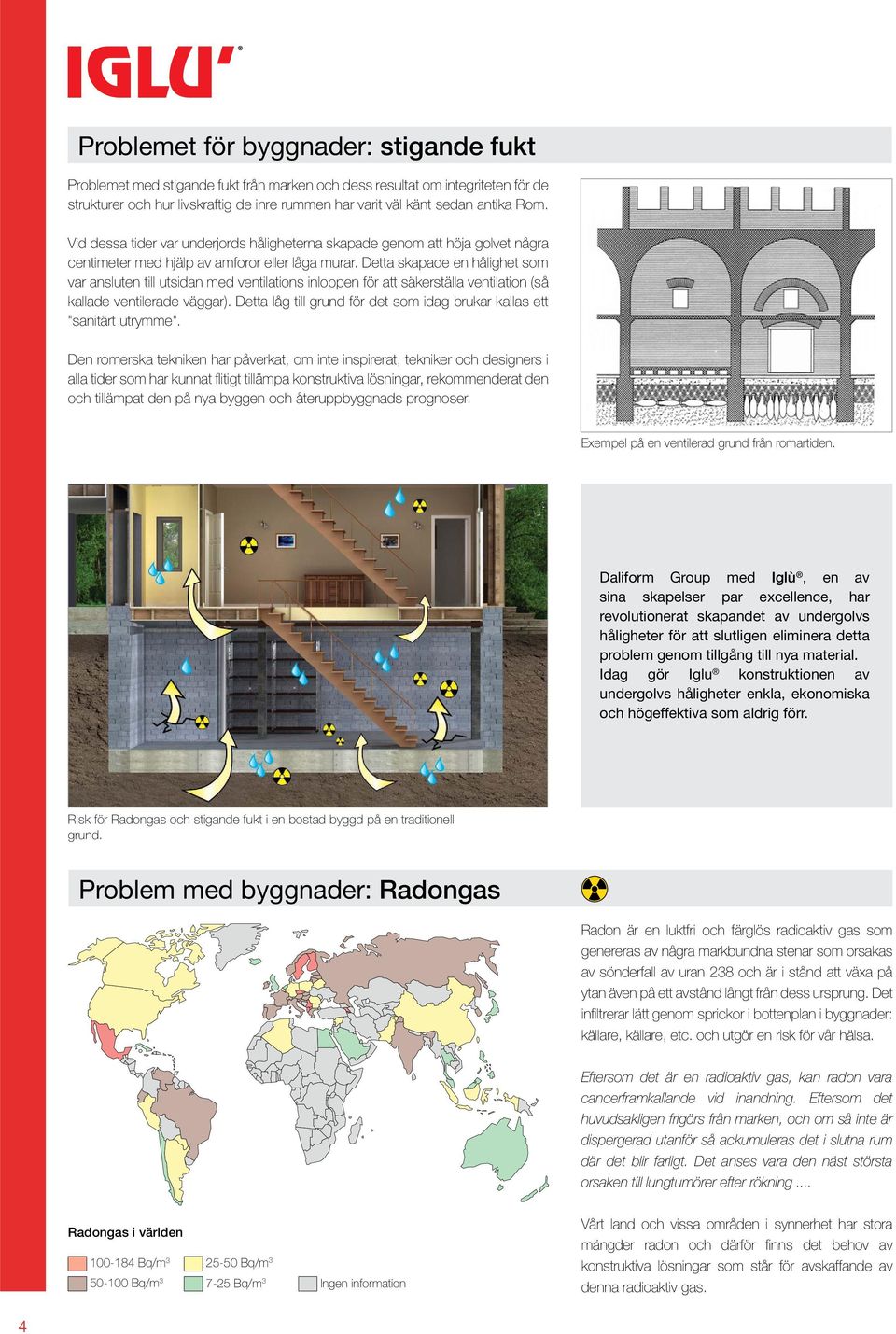

4 Problemet för byggnader: stigande fukt Problemet med stigande fukt från marken och dess resultat om integriteten för de strukturer och hur livskraftig de inre rummen har varit väl känt sedan antika Rom. Vid dessa tider var underjords håligheterna skapade genom att höja golvet några centimeter med hjälp av amforor eller låga murar. Detta skapade en hålighet som var ansluten till utsidan med ventilations inloppen för att säkerställa ventilation (så kallade ventilerade väggar). Detta låg till grund för det som idag brukar kallas ett "sanitärt utrymme". Den romerska tekniken har påverkat, om inte inspirerat, tekniker och designers i alla tider som har kunnat fl itigt tillämpa konstruktiva lösningar, rekommenderat den och tillämpat den på nya byggen och återuppbyggnads prognoser. Exempel på en ventilerad grund från romartiden. Daliform Group med, en av sina skapelser par excellence, har revolutionerat skapandet av undergolvs håligheter för att slutligen eliminera detta problem genom tillgång till nya material. Idag gör Iglu konstruktionen av undergolvs håligheter enkla, ekonomiska och högeffektiva som aldrig förr. Risk för Radongas och stigande fukt i en bostad byggd på en traditionell grund. Problem med byggnader: Radongas Radon är en luktfri och färglös radioaktiv gas som genereras av några markbundna stenar som orsakas av sönderfall av uran 238 och är i stånd att växa på ytan även på ett avstånd långt från dess ursprung. Det infi ltrerar lätt genom sprickor i bottenplan i byggnader: källare, källare, etc. och utgör en risk för vår hälsa. Eftersom det är en radioaktiv gas, kan radon vara cancerframkallande vid inandning. Eftersom det huvudsakligen frigörs från marken, och om så inte är dispergerad utanför så ackumuleras det i slutna rum där det blir farligt. Det anses vara den näst största orsaken till lungtumörer efter rökning... Radongas i världen Bq/m Bq/m Bq/m3-2 Bq/m 3 Ingen information Vårt land och vissa områden i synnerhet har stora mängder radon och därför fi nns det behov av konstruktiva lösningar som står för avskaffande av denna radioaktiv gas. 4

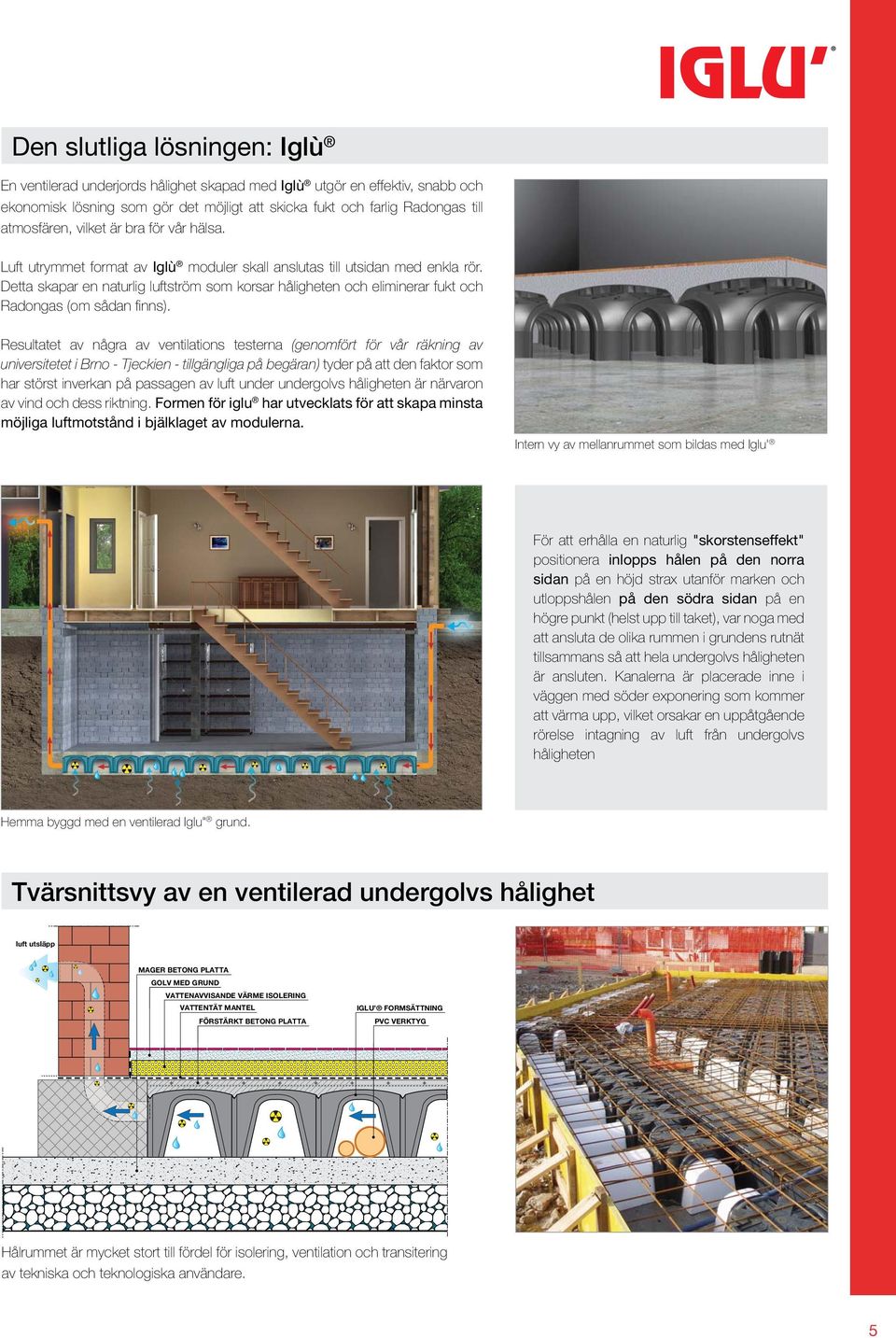

5 Den slutliga lösningen: En ventilerad underjords hålighet skapad med utgör en effektiv, snabb och ekonomisk lösning som gör det möjligt att skicka fukt och farlig Radongas till atmosfären, vilket är bra för vår hälsa. Luft utrymmet format av moduler skall anslutas till utsidan med enkla rör. Detta skapar en naturlig luftström som korsar håligheten och eliminerar fukt och Radongas (om sådan fi nns). Resultatet av några av ventilations testerna (genomfört för vår räkning av universitetet i Brno - Tjeckien - tillgängliga på begäran) tyder på att den faktor som har störst inverkan på passagen av luft under undergolvs håligheten är närvaron av vind och dess riktning. Formen för iglu har utvecklats för att skapa minsta möjliga luftmotstånd i bjälklaget av modulerna. Intern vy av mellanrummet som bildas med Iglu' För att erhålla en naturlig "skorstenseffekt" positionera inlopps hålen på den norra sidan på en höjd strax utanför marken och utloppshålen på den södra sidan på en högre punkt (helst upp till taket), var noga med att ansluta de olika rummen i grundens rutnät tillsammans så att hela undergolvs håligheten är ansluten. Kanalerna är placerade inne i väggen med söder exponering som kommer att värma upp, vilket orsakar en uppåtgående rörelse intagning av luft från undergolvs håligheten Hemma byggd med en ventilerad Iglu" grund. Tvärsnittsvy av en ventilerad undergolvs hålighet luft utsläpp MAGER BETONG PLATTA GOLV MED GRUND VATTENAVVISANDE VÄRME ISOLERING VATTENTÄT MANTEL FÖRSTÄRKT BETONG PLATTA IGLU FORMSÄTTNING PVC VERKTYG Hålrummet är mycket stort till fördel för isolering, ventilation och transitering av tekniska och teknologiska användare.

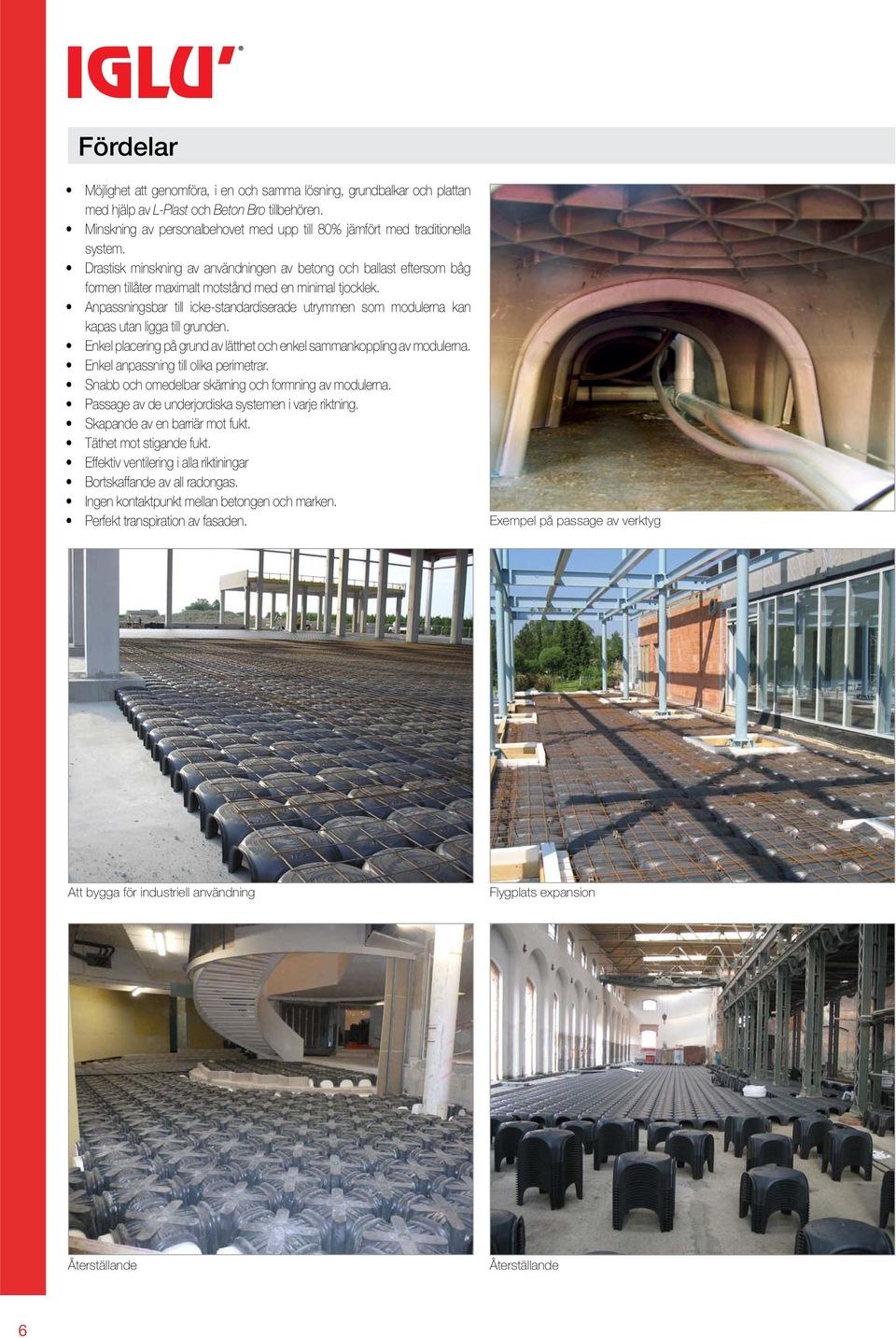

6 Fördelar Möjlighet att genomföra, i en och samma lösning, grundbalkar och plattan med hjälp av L-Plast och Beton Bro tillbehören. Minskning av personalbehovet med upp till 80% jämfört med traditionella system. Drastisk minskning av användningen av betong och ballast eftersom båg formen tillåter maximalt motstånd med en minimal tjocklek. Anpassningsbar till icke-standardiserade utrymmen som modulerna kan kapas utan ligga till grunden. Enkel placering på grund av lätthet och enkel sammankoppling av modulerna. Enkel anpassning till olika perimetrar. Snabb och omedelbar skärning och formning av modulerna. Passage av de underjordiska systemen i varje riktning. Skapande av en barriär mot fukt. Täthet mot stigande fukt. Effektiv ventilering i alla riktiningar Bortskaffande av all radongas. Ingen kontaktpunkt mellan betongen och marken. Perfekt transpiration av fasaden. Exempel på passage av verktyg Att bygga för industriell användning Flygplats expansion Återställande Återställande 6

7 Aviano NATO bas Vattensamlings tank Taktopps trädgårdar Att bygga för bostäder Appliceringar Ventilerade undergolvs hålrum för civil-och industribyggnader som byggts nytt eller rekonstruerat. Stads infrastrukturkonstruktioner: torg, trottoarer, idrottsanläggningar. Skapande av en mellanplatta eller tak för hålrum som används för ventilation och passage av systemen. Rum som används för fukt och temperatur kontroll: Torkskåp, kylrum, växthus, rum och källar lagring. Underjordiska ledningar för passage av verktyg. Inspektionsbara hålrum och gropar. Genom att fylla det enkelt med expanderande lera, kan den användas för att skapa tak trädgårdar. Underjords kanaler för spridning av vatten och för dränering. Överliggande trottoarer för passagerar lastning och lossning eller skapandet av fl ytande dörrar. Utjämnings höjd. Att bygga för bostäder

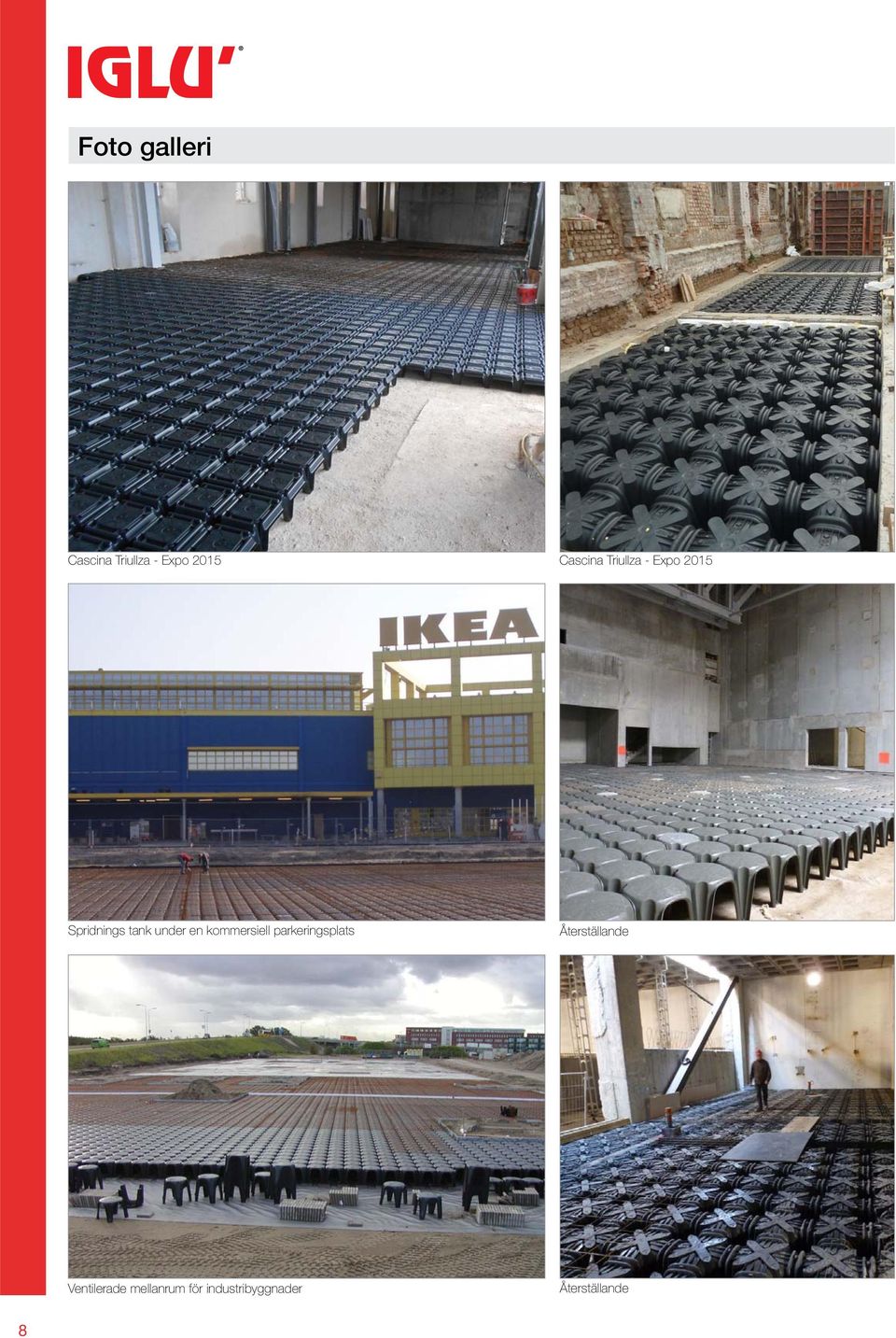

8 Foto galleri Cascina Triullza - Expo 201 Cascina Triullza - Expo 201 Spridnings tank under en kommersiell parkeringsplats Återställande Ventilerade mellanrum för industribyggnader Återställande 8

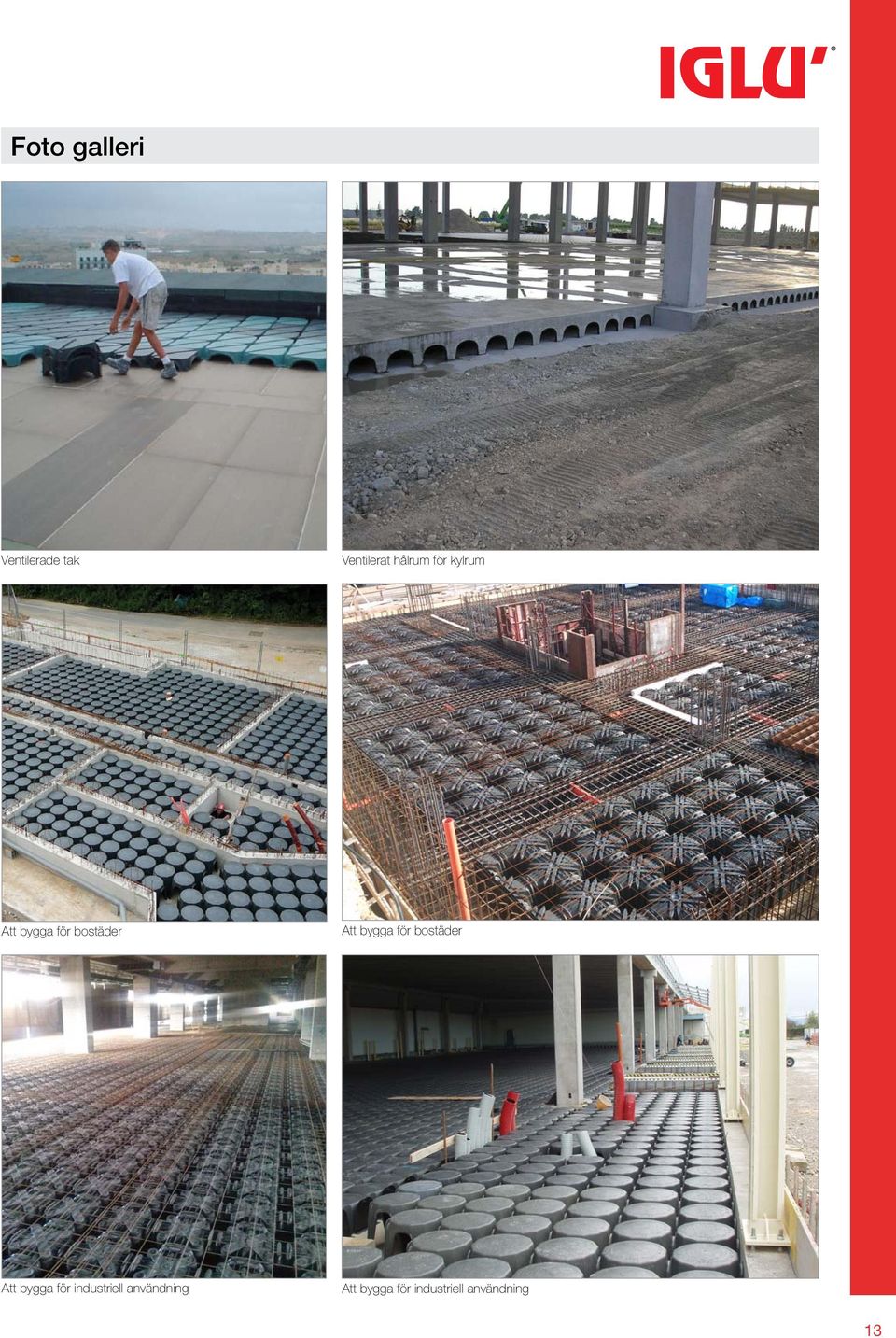

9 Foto galleri Ventilerade tak Ventilerat hålrum för kylrum Att bygga för bostäder Att bygga för bostäder Att bygga för industriell användning Att bygga för industriell användning 13

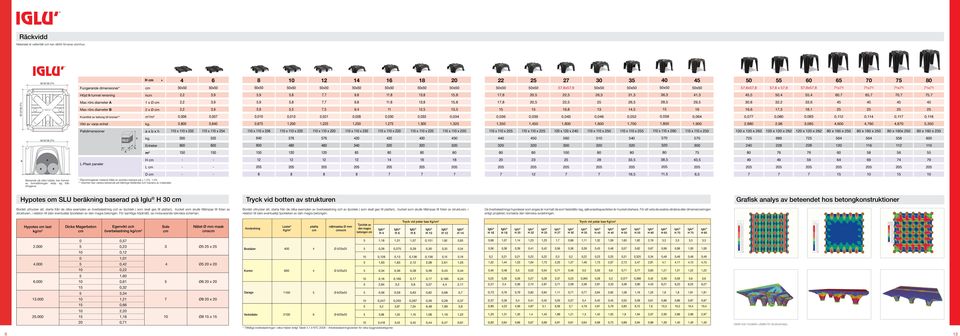

10 Räckvidd Materialet är vattentätt och kan därför förvaras utomhus. 0 (,8) (1) Fungerande dimensioner* H cm cm ,8x, ,8x,8,8 x,8,8x,8 1x1 1x1 1x1 80 1x1 DALIFORM GROUP Höjd h tunnel rensning hcm 2,2 3,9,9,8, 9,8 11,8 13,8 1,8 1,8 20, 22, 26,3 31,3 36,3 41,3 4, 0,4,4 60, 6, 0,, 0 (,8) (1) Max rörs diameter A Max rörs diameter B Kvantitet av betong till kronan** 1 x Ø cm 2 x Ø cm m 3 /m 2 2,2 2,2 0,006 3,9 3,9 0,00,9,9 0,0,8, 0,013,, 0,021 9,8 9,4 0,028 11,8 11 0,030 13,8 12, 0,033 1,8 13, 0,034 1,8 1 0,036 20, 1 0,039 22, 16,8 0, ,046 26, 14, 0,02 28, 1 0,08 29, 16 0,064 30,8 16,6 0,0 32,2 1,3 0,080 33,6 18,1 0, , , , ,118 Vikt av varje enhet kg. 0,800 0,840 0,8 1,200 1,22 1,20 1,2 1,300 1,32 1,30 1,40 1,800 1,600 1,00 1,800 1,900 2,880 2,98 3,08 4,600 4,60 4,80,30 Palldimensioner a x b x h 1 x 1 x 22 1 x 1 x 24 1 x 1 x 26 1 x 1 x x 1 x x 1 x x 1 x x 1 x x 1 x x 1 x 22 1 x 1 x x 120 x x 1 x 20 1 x 1 x 2 1 x 1 x x 1 x x 120 x x 120 x x 120 x x 160 x x 160 x x 160x x 160 x 20 0 (,8) (1) a b h kg. Enheter m h B A B L-Plast paneler H cm L cm , 38, 43, D cm , 11, 6, 1 1 Beroende på olika höjder, kan formen av formsättningen skilja sig från ritnigarna. * Återvinningsbart material tillåts en storleks tolerans på ± 1,%. 1,% ** Volymen kan variera beroende på hällnings tillståndet och tolerans av materialet. Hypotes om SLU beräkning baserad på Iglu H 30 cm Tryck vid botten av strukturen Grafisk analys av beteendet hos betongkonstruktioner Bordet uttrycker att, starta från de olika exemplen av överbelastning och av tjocklek ( som skall ges till plattan), trycket som skulle tillämpas till foten av strukturen, i relation till (den eventuella) tjockleken av den magra betongen. För samtliga höjdmått, se motsvarande tekniska scheman. Bordet uttrycker att, starta från de olika exemplen av överbelastning och av tjocklek ( som skall ges till plattan), trycket som skulle tillämpas till foten av strukturen, i relation till (den eventuella) tjockleken av den magra betongen. De överbelastnings hypoteser som anges är normalt de som fastställs i lag, själva lastkapaciteten är mycket starkare. För att veta de exakta värdena eller dimensioneringen enligt projektet, kontakta den tekniska avdelningen. Hypotes om last kg/m 2 Dicke Magerbeton cm Egenvikt och överbelastning kg/cm 2 Sole cm Nätet Ø mm mask cmxcm Användning Laster* Kg/m 2 platta cm nätmaska Ø mm cmxcm Tjocklek av den magra betongen cm H 4 H 6 Tryck vid pelar bas Kg/cm 2 Tryck vid pelar bas Kg/cm 2 H 8 H H 12 H 14 H 16 H 18 H 20 H 22 H 2 H 2 H 30 H 3 H 40 H 4 H 0 H H 60 H 6 H 0 H H , 0,23 0,12 1,01 0,42 0,22 1,60 0,61 0,32 3,34 1,21 0,66 2,20 1,16 0,1 3 Ø 2 x 2 4 Ø 20 x 20 Ø6 20 x 20 Ø8 20 x 20 Ø8 1 x 1 Bostäder Ø /2x2 0 1,16 0,26 0,126 1,31 0,2 0,13 0 1,63 1,83 Kontor Ø /2x2 0,34 0,36 0,16 0,16 0 2,84 3,2 Garage 10 Ø 6/20x20 0,6 0,9 0,24 0,2 0,2,8 Verkstäder 20 6 Ø 6/20x20 0,98 1,03 0,418 0,43 * Tillfälliga överbelastningar i olika miljöer enligt Tabell 3.1.II NTC 2008 Arbetsbelastningsvärden för olika byggnadskategorier. 1, 0,29 0,136 2,12 0,39 0,1 3,8 0,63 0,26,04 1,16 0,4 0,11 0,30 0,138 2,08 0,39 0,1 3, 0,62 0,26 6,48 1,08 0,44 1,92 0,33 0,1 2,61 0,43 0,18 4,4 0,68 0,28,99 1,18 0,4 0,93 0,34 0,19 1,2 0,44 0,24 2,11 0, 0,3 3,8 1,22 0,61 0,98 0,36 0,2 1,32 0,46 0,2 2,21 0,3 0,3 3,9 1,2 0,62 1,0 0,38 0,21 1,44 0,48 0,26 2,4 0,6 0,39 4,23 1,31 0,64 1,14 0,39 0,21 1,3 0, 0,26 2,6 0,9 0,4 4,6 1,3 0,66 1,23 0,41 0,22 1,64 0,2 0,2 2,4 0,82 0,41 4,8 1,4 0,6 1,23 0,42 0,22 1,3 0,4 0,28 2,8 0,84 0,42,1 1,43 0,69 1, 0,6 0,3 2,2 0,1 0,3 3,1 1,11 0, 6,6 1,89 0,91 0,96 0,36 0,2 1,2 0,46 0,2 2,09 0,1 0,3 3, 1,21 0,61 1,11 0,39 0,22 1,46 0, 0,26 2,38 0, 0,4 4,19 1,3 0,64 1,32 0,43 0,23 1,3 0, 0,28 2,81 0,84 0,42 4,91 1,42 0,68 1,9 0,48 0,2 2,0 0,6 0,3 3,33 0,92 0,4,9 1, 0,3 1,6 0, 0,31 2,13 0,1 0,3 3,38 1,08 0,,83 1,8 0,89 1,92 0,62 0,32 2,4 0, 0,398 3,90 1,16 0,8 6,2 1,94 0,94 2,19 0,6 0,34 2,81 0,83 0,42 4,43 1,2 0,61,6 2,0 0,98 3,3 0,99 0,48 4,1 1,21 0,9 6,21 1,8 0,86,3 2,9 1,39 3,3 0,99 0,49 4,11 1,21 0,9 6,23 1,8 0,86,3 2,96 1,40 3,3 1,00 0,49 4,13 1,22 0,6 6,2 1,81 0,8,4 2,96 1,40 3,3 1,00 0,49 4,1 1,22 0,6 6,2 1,81 0,8,4 2,9 1,40 Utsikt över modellen utsätts för strukturanalys. 9 13

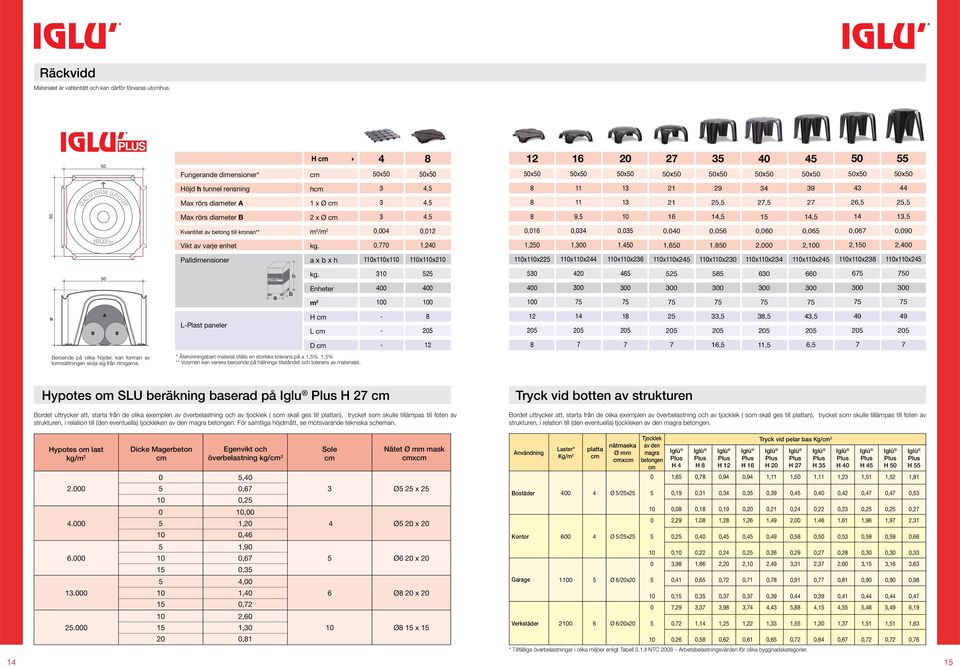

11 Räckvidd Materialet är vattentätt och kan därför förvaras utomhus. 0 Fungerande dimensioner* H cm 4 8 cm Höjd h tunnel rensning hcm 3 4, Max rörs diameter A 1 x Ø cm 3 4, , 2, 2 26, 2, 0 Max rörs diameter B 2 x Ø cm 3 4, 8 9, 16 14, 1 14, 14 13, Kvantitet av betong till kronan** m 3 /m 2 0,004 0,012 0,016 0,034 0,03 0,040 0,06 0,060 0,06 0,06 0,090 Vikt av varje enhet kg. 0,0 1,240 1,20 1,300 1,40 1,60 1,80 2,000 2,0 2,10 2,400 Palldimensioner a x b x h 1x1x1 1x1x2 1x1x22 1x1x244 1x1x236 1x1x24 1x1x230 1x1x234 1x1x24 1x1x238 1x1x24 0 a b h kg. Enheter m h B A B L-Plast paneler H cm L cm , 38, 43, D cm , 11, 6, Beroende på olika höjder, kan formen av formsättningen skilja sig från ritnigarna. * Återvinningsbart material tillåts en storleks tolerans på ± 1,%. 1,% ** Volymen kan variera beroende på hällnings tillståndet och tolerans av materialet. Hypotes om SLU beräkning baserad på Iglu Plus H 2 cm Bordet uttrycker att, starta från de olika exemplen av överbelastning och av tjocklek ( som skall ges till plattan), trycket som skulle tillämpas till foten av strukturen, i relation till (den eventuella) tjockleken av den magra betongen. För samtliga höjdmått, se motsvarande tekniska scheman. Tryck vid botten av strukturen Bordet uttrycker att, starta från de olika exemplen av överbelastning och av tjocklek ( som skall ges till plattan), trycket som skulle tillämpas till foten av strukturen, i relation till (den eventuella) tjockleken av den magra betongen. Hypotes om last kg/m Dicke Magerbeton cm Egenvikt och överbelastning kg/cm 2,40 0,6 0,2,00 1,20 0,46 1,90 0,6 0,3 4,00 1,40 0,2 2,60 1,30 0,81 Sole cm Nätet Ø mm mask cmxcm 3 Ø 2 x 2 4 Ø 20 x 20 Ø6 20 x 20 6 Ø8 20 x 20 Ø8 1 x Ø /2x Ø /2x2 10 Ø 6/20x Ø 6/20x Användning Bostäder Kontor Garage Verkstäder Laster* Kg/m 2 platta cm nätmaska Ø mm cmxcm Tjocklek av den magra betongen cm Plus H 4 1,6 0,19 0,08 2,29 0,2 0, 3,98 0,41 0,1 Plus H 8 0,8 0,31 0,18 1,08 0,40 0,22 1,86 0,6 0,3 Plus H 12 0,94 0,34 0,19 1,28 0,4 0,24 2,20 0,2 0,3 Plus H 16 0,94 0,3 0,20 1,26 0,4 0,2 2, 0,1 0,3 Plus H 20 1,11 0,39 0,21 1,49 0,49 0,26 2,49 0,8 0,39 Plus H 2 0,26 0,8 0,62 0,61 0,6 0,2 * Tillfälliga överbelastningar i olika miljöer enligt Tabell 3.1.II NTC 2008 Arbetsbelastningsvärden för olika byggnadskategorier.,29 0,2 3,3 1,14 3,98 1,2 3,4 1,22 Tryck vid pelar bas Kg/cm 2 4,43 1,33 1,0 0,4 0,24 2,00 0,8 0,29 3,31 0,91 0,44,88 1, Plus H 3 1,11 0,40 0,22 1,46 0,0 0,2 2,3 0, 0,39 4,1 1,30 0,64 Plus H 40 1,23 0,42 0,23 1,61 0,3 0,28 2,60 0,81 0,41 4, 1,3 0,6 Plus H 4 1,1 0,4 0,2 1,96 0,9 0,30 3,1 0,90 0,44,48 1,1 0,2 Plus H 0 1,2 0,4 0,2 1,9 0,9 0,30 3,16 0,90 0,44,49 1,1 0,2 Plus H 1,81 0,3 0,2 2,31 0,66 0,33 3,63 0,98 0,4 6,19 1,63 0,6

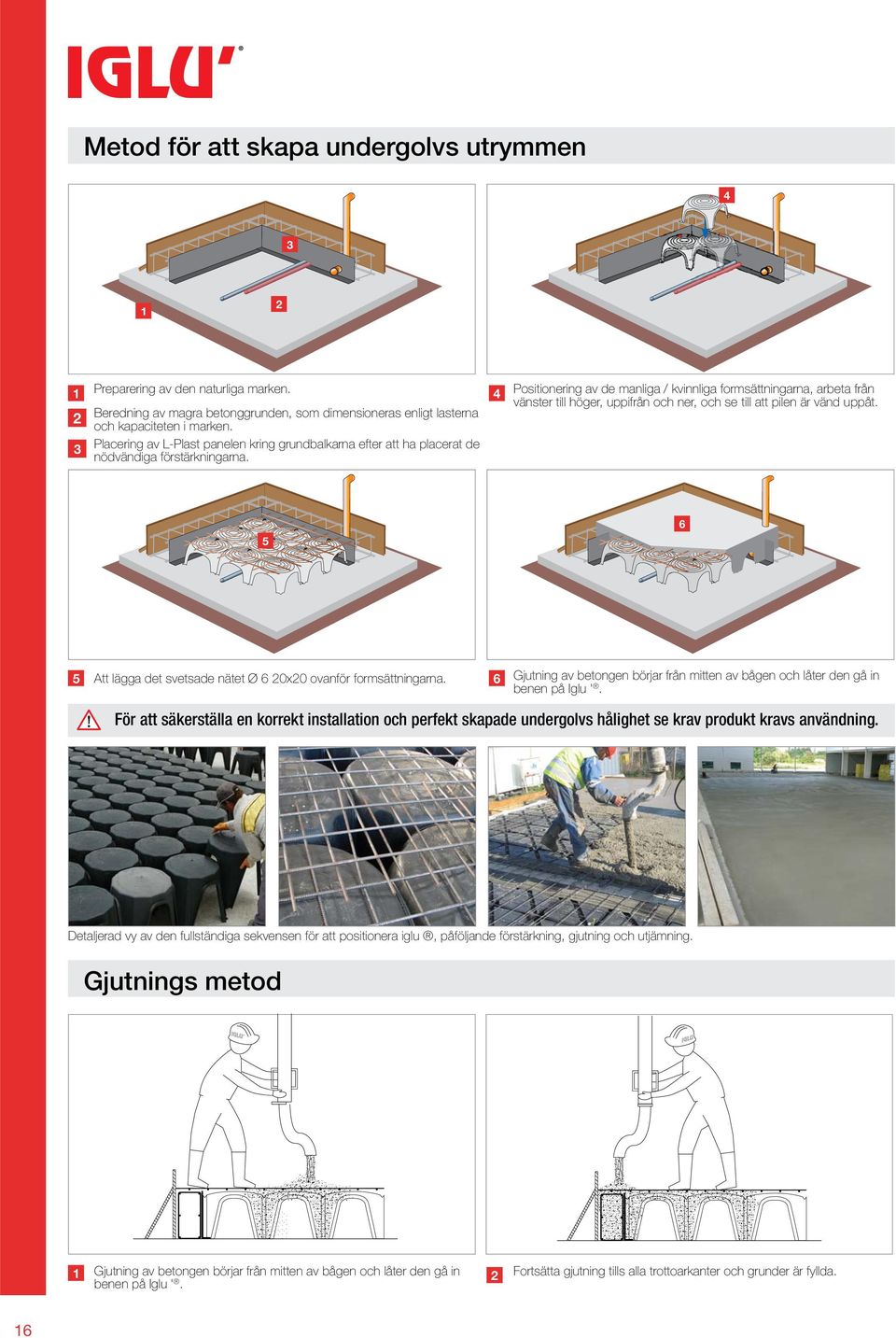

12 Metod för att skapa undergolvs utrymmen Preparering av den naturliga marken. Beredning av magra betonggrunden, som dimensioneras enligt lasterna och kapaciteten i marken. Placering av L-Plast panelen kring grundbalkarna efter att ha placerat de nödvändiga förstärkningarna. 4 Positionering av de manliga / kvinnliga formsättningarna, arbeta från vänster till höger, uppifrån och ner, och se till att pilen är vänd uppåt. 6 Att lägga det svetsade nätet Ø 6 20x20 ovanför formsättningarna. 6 Gjutning av betongen börjar från mitten av bågen och låter den gå in benen på Iglu '. För att säkerställa en korrekt installation och perfekt skapade undergolvs hålighet se krav produkt kravs användning. Detaljerad vy av den fullständiga sekvensen för att positionera iglu, påföljande förstärkning, gjutning och utjämning. Gjutnings metod 1 Gjutning av betongen börjar från mitten av bågen och låter den gå in 2 benen på Iglu '. Fortsätta gjutning tills alla trottoarkanter och grunder är fyllda. 16

13 Torr monteringsmetod A1 A2 A3 A4 1 a raden B1 B2 B3 B4 2 a raden C1 C2 C3 C4 3 e raden Fig. 1 - Torr placering av den första formsättningen, är pilen riktad mot trottoarkantens grund. Fig. 2 - Torr positionering sekvensen av modulerna radvis. 1 Placera det första elementet överst till vänster i förhållande till arbets ytan, och se till att pilen pekar på upp (Fig. 1) 2 Förena elementen i en sekvens, genom en horisontell rad, som kommer från vänster till höger och uppifrån och ned (efter den riktning som normalt används för skrivning), som visas grafi skt på kronan av varje enhet (Fig. 2). 3 För att förena de enheter i sekvensen, var noga med att koppla de "manliga-kvinnliga" hooking systemet vid basen av stödfötterna (se fotosekvens - Figur 3). Fig. 3 - Detaljerad bild av manliga-kvinnliga system länks fasen - notera den perfekta tätningen av fötterna. 1

14 Applikation exempel: kylrum kylrum används överallt i matindustrin för att lagra mat. De är uppdelade i låg temperatur (-4 C -30 C) och medium temperatur (0 C 4 C) rum. Ett vanligt problem som är förknippat med låg temperatur kylrum är möjligheten att det kalla överförs genom struktur, når marken och för den till en temperatur under noll. Vattnet fryser, ökar i volym och kan lyfta golvet i kylrummet, vilket kommer förstöra det. För att undvika detta problem, förutom ett isolerande skikt är det också vanligt att lyfta golvet från marken och ventilera det för att hålla temperaturen i hålrummet över noll och eliminera fukt i grunden. För att göra det med hjälp av naturlig ventilation, måste undergolvs håligheten vara minst 20 cm hög. Det traditionella systemet handlar om att skapa undergolvs hålrummet med en serie av rör genom vilket lämpligt uppvärmd vätska (luft eller annat) bedrivs. INUSTRIELLT GOLV AV FÖRSTÄRKT BETONG SEPARERINGS BLAD I POLYETEN TRE LAGERS ISOLERING FÖRSTÄRKT BETONG PLATTA MED NÄT Ø 6/20x20 cm Iglu har många fördelar, t ex ventilation och är mer effektiv eftersom det skapar ett enda öppet utrymme under golvet där luften kan cirkulera i alla riktningar. Det finns också ekonomiska fördelar på grund av den enkla positioneringen och materialbesparingar. KOMPAKT OCH RULLAD GRUND FÖRSTÄRKT MAGER BETONG IGLU FORMSÄTTNING Applikation exempel: ventilerade tak En allt viktigare fråga under de senaste åren har varit överdriven mängd energi som används av byggnader, en användning som kan minskas avsevärt genom en intelligent variation i hur Iglu kan användas: tak ventilation. Genom att placera formsättningar på byggnadens horisontella tak, är en luft fi cka skapad som isolerar från värmen på sommaren och från kylan på vintern, vilket resulterar i besparingar i inomhus luftkonditionering. Tester har utförts på tak ventilationen med med hjälp av Iglu', i samarbete med University of Malta, som har gett mycket giltiga resultat, genom att kombinera ett sommar ventilationssystem med stängning av luftintag på vintern, i syfte att skapa ett isolerande hålrum. Skapande av ett platt ventilerat tak på en befintlig platta: - Positionering av fukt barriären. - Positionering av isolerings lagret. - Att skapa ett sluttande skrid. - Positionering av formsättningar H 4, 8, 12 cm. - Positionering det svetsade nätet Ø 6 20x20. - Skapa betongen skrid ovanför modulerna. - Skrid vattentätning. - Skapande av de färdiga golvet. DUAL ELASTOMERISK MANTEL (4 Kg/m2 s=4+4 mm) FYLLNINGS BETONG IGLU H=8-12 cm LÄTTAD BETONG FÖR SLUTTNINGAR (Genomsnittlig th. -8 cm) VÄRME ISOLERING (th= 4- cm) FUKT BARRIÄR PLATTA STUPRÖRS DRÄNERING (med rörkopplingar och bladskydd UNDER IGLU SÄKERHETS DRÄNERING (1 FÖR VARJE STUPRÖR) 18

15 Applikation exempel: anti-rot hålrum Stads grönska har blivit en oumbärlig del för att förbättra livskvaliteten och göra städerna mer levande och färgstarka. Idén att skapa en stads trädgård utvecklades nästan 200 år sedan, och i Italien är trenden att skapa parker, stads skog och "gröna bälten". Ofta är dock det gröna helt enkelt intill sidan av vägar, på trottoarer och cykelvägar. Underhållsarbete måste utföras regelbundet som trädrötter lyfter upp trottoaren tills de går igenom och sedan går tillbaka under jorden, efter en horisontell väg. systemet kan eliminera dessa problem. Genom att skapa hålrum med runt träden nedanför gatunivån, blir trädet "lurat"; rötterna, i själva verket kommer att nå luftlager och sedan följer en horisontell väg utan att bryta eller skada den överliggande trottoaren. Fördelar: Det fi nns inga underhållskostnader för trottoaren / cykelvägen. Större "tillfredsställelse" för invånare som inte kommer att behöva klaga på skadade trottoarer. Färre olyckor med äldre eller personer med begränsad motorik. Avvägning med att spara pengar i inert material. FORDONSBÄRANDE GOLV MED IGLU ' FORDONSBÄRANDE GOLV UTAN IGLU ' IGLU Applikations exempel: takträdgårdar En takträdgård är den mest framgångsrika lösningen mot kontinuerlig cementering av territoriet. De har använts sedan urminnes tider, vilket framgår av de tak-top trädgårdarna i Babylon. I dag har de tekniker och material för skapande utvecklats och deras användning har blivit av grundläggande betydelse. är perfekt för att skapa takträdgårdar, vilket gör dem säkra att skapa utan att skada tätskikt, lösa problemen med passagen av system och tillhandahålla lösningar för dränering och ventilation av grönområden, som är nödvändiga för trädgården. Det gör det också möjligt att jämna ut ytan utan att belasta strukturen. Metod för att förbereda en takträdgård: -Preparering av stödet. - Passera systemen. - Positionering av moduler. - Fyllning med expanderad lera eller grus. - Läggning av geotextil. - Fyllning med jord. Geotextil TAKTOPPS TRÄDGÅRD IGLU 19

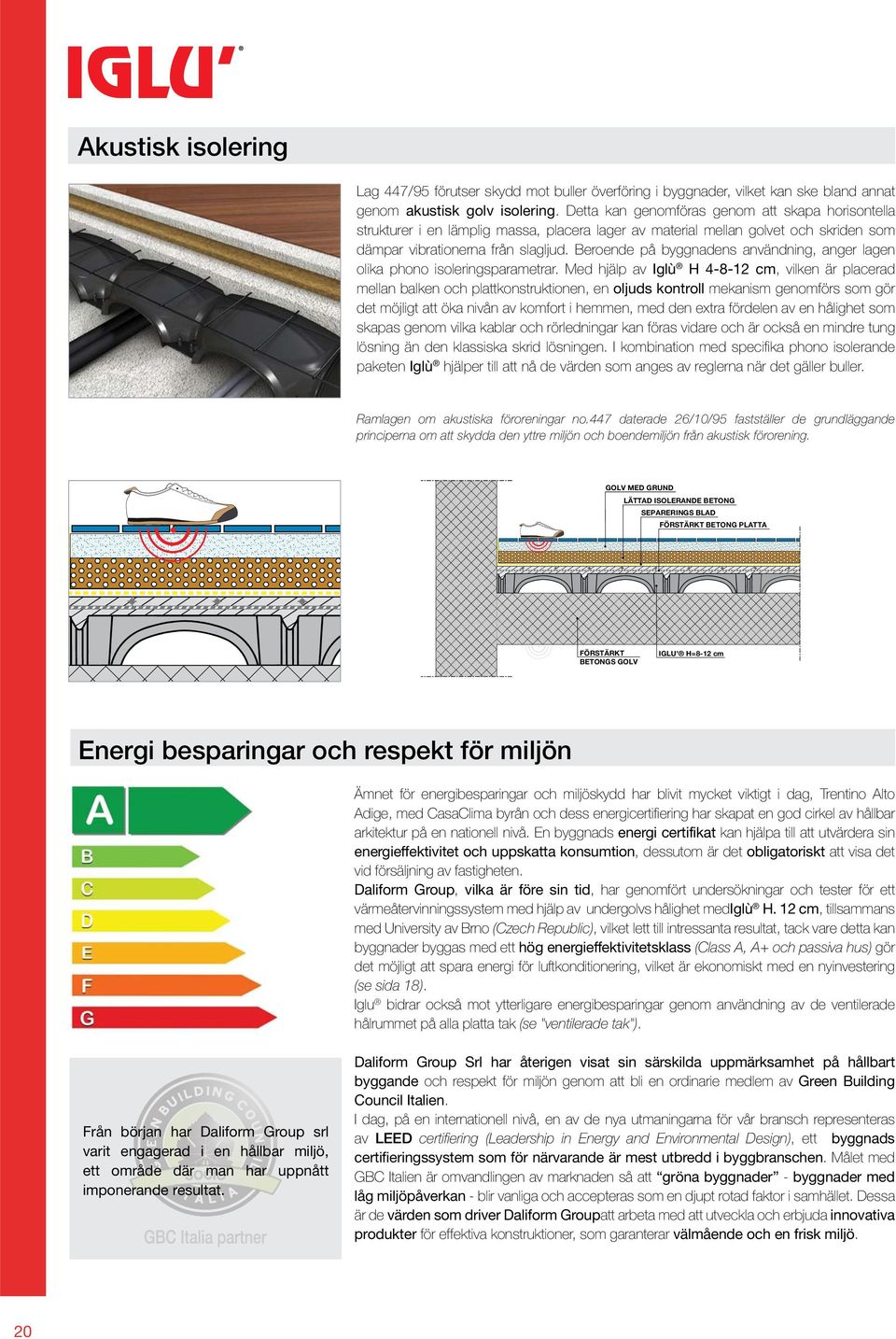

16 Akustisk isolering Lag 44/9 förutser skydd mot buller överföring i byggnader, vilket kan ske bland annat genom akustisk golv isolering. Detta kan genomföras genom att skapa horisontella strukturer i en lämplig massa, placera lager av material mellan golvet och skriden som dämpar vibrationerna från slagljud. Beroende på byggnadens användning, anger lagen olika phono isoleringsparametrar. Med hjälp av H cm, vilken är placerad mellan balken och plattkonstruktionen, en oljuds kontroll mekanism genomförs som gör det möjligt att öka nivån av komfort i hemmen, med den extra fördelen av en hålighet som skapas genom vilka kablar och rörledningar kan föras vidare och är också en mindre tung lösning än den klassiska skrid lösningen. I kombination med specifi ka phono isolerande paketen hjälper till att nå de värden som anges av reglerna när det gäller buller. Ramlagen om akustiska föroreningar no.44 daterade 26//9 fastställer de grundläggande principerna om att skydda den yttre miljön och boendemiljön från akustisk förorening. GOLV MED GRUND LÄTTAD ISOLERANDE BETONG SEPARERINGS BLAD FÖRSTÄRKT BETONG PLATTA FÖRSTÄRKT BETONGS GOLV IGLU H=8-12 cm Energi besparingar och respekt för miljön Ämnet för energibesparingar och miljöskydd har blivit mycket viktigt i dag, Trentino Alto Adige, med CasaClima byrån och dess energicertifi ering har skapat en god cirkel av hållbar arkitektur på en nationell nivå. En byggnads energi certifikat kan hjälpa till att utvärdera sin energieffektivitet och uppskatta konsumtion, dessutom är det obligatoriskt att visa det vid försäljning av fastigheten. Daliform Group, vilka är före sin tid, har genomfört undersökningar och tester för ett värmeåtervinningssystem med hjälp av undergolvs hålighet med H. 12 cm, tillsammans med University av Brno (Czech Republic), vilket lett till intressanta resultat, tack vare detta kan byggnader byggas med ett hög energieffektivitetsklass (Class A, A+ och passiva hus) gör det möjligt att spara energi för luftkonditionering, vilket är ekonomiskt med en nyinvestering (se sida 18). Iglu bidrar också mot ytterligare energibesparingar genom användning av de ventilerade hålrummet på alla platta tak (se "ventilerade tak"). Från början har Daliform Group srl varit engagerad i en hållbar miljö, ett område där man har uppnått imponerande resultat. Daliform Group Srl har återigen visat sin särskilda uppmärksamhet på hållbart byggande och respekt för miljön genom att bli en ordinarie medlem av Green Building Council Italien. I dag, på en internationell nivå, en av de nya utmaningarna för vår bransch representeras av LEED certifi ering (Leadership in Energy and Environmental Design), ett byggnads certifieringssystem som för närvarande är mest utbredd i byggbranschen. Målet med GBC Italien är omvandlingen av marknaden så att gröna byggnader - byggnader med låg miljöpåverkan - blir vanliga och accepteras som en djupt rotad faktor i samhället. Dessa är de värden som driver Daliform Groupatt arbeta med att utveckla och erbjuda innovativa produkter för effektiva konstruktioner, som garanterar välmående och en frisk miljö. 20

17 Energiåtervinning med Iglu Naturlig ventilation har fördelar när det gäller hälsan för miljön, men att leda en mängd uppvärmd luft utanför byggnader från förlusten av bygg-och markvärme (se diagram nedan). Luft byte (Mekaniskt ventilationssystem) Värmesystem (värmepump) Extern luft Utlopp internluft Spridning från beläggning Förvärmning i undergolvs hålighet Värmeväxlare Insläpp internluft Fuktig luft och radongas utlopp Värmeväxlare Extern luft insläpp Bergvärme Växande sensibilitet mot mer hållbar användning av resurser har lett Daliform Group att studera de termodynamiska effekterna av undergolvs hålighet, med särskild fokus på återvinning av geotermisk värme som den innehåller, som i allmänhet går till spillo. Systemet, som innebär användning av alltmer vanliga tekniska system såsom värmeväxlare och värmepumpar / kompakta aggregat pumpar, gör det möjligt att avsevärt förbättra prestanda för Casaclima certifierade byggnader. Faktum är att med nuvarande lag nr. 192/200 energiförbrukning för uppvärmning är ca. 0 kwh/m 2 per år, då respekterar normerna i CasaClima B förbrukningen är mindre än 0 kwh/m 2 per år, och användningen av ett energiåtervinningssystem gör det möjligt att minska denna förbrukning med minst 2,%, i en CasaClima A certifi erad hem (<30 kwh/m 2 per år) skulle tillåta ytterligare 4,4% besparing, slutligen, i en CasaClima Oro certifi erad hem (< kwh/m 2 per år) Besparingen ökar till 11,3%. I det här fallet var ett "paket" som skapats bestående av följande, från botten uppåt: - Grus cm - cm 2 + Beton Up - 1 cm platta - 20 cm isolering (EPS) - cm skrid Transmittansen för detta paket beräknades enligt reglerna i EN ISO Den antagna lösningen förutser skapelsen inte av en traditionell undergolvs hålighet, men en platta som fungerar statiskt som ett dubbelgolv. Detta är för att undvika att den magra betongen nedanför iglu formsättningar, vilket ökar värmekapaciteten hos (våt) marken, därigenom återvinna värmen. En alternativ lösning förutser användning av Iso Iglu direkt ovanför undergolvs håligheten; i detta fall följande "paket" skapas: - Grus cm - 2 cm - Iso cm - 1 cm platta Fördelen i detta fall är att betongen kan hällas med en gjutning, och samtidigt skapa grundbalkar och plattan, undvika användning av mager betong och skrid. Det sista exemplet, som bara ska tillämpas i ett område utan Radongas, förutser en utomhus grop med en kondens utblås fl äkt som kan avfukta luften i undergolvs håligheten utan att blanda den med uteluft. På detta sätt erhålls undergolvs håligheten så att betongen presterar som i ett slutet utrymme, bättre isolering av byggnaden från marken. 21

18 Tillbehör L-Plast tillbehör L-Plast används för nya konstruktioner för att skapa plattan och grundbalkarna med en enda betonggjutning, när omstruktureringen används för att enkelt skapa förstärkningstrottoarkanter för befi ntliga grunder. Dessutom, L-Plast är idealisk för att skapa luftkanaler i allmänhet, såsom för kylrum, exempelvis (om tvingad ventilation är nödvändig) eller i geotermiska applikationer där luften måste blåsas in i undergolvs håligheten. När en omstrukturering sker, när de befi ntliga väggarna måste förstärkas eller när en underbyggnad måste skapas, L-Plast är ett användbart arbetsredskap som bidrar till att skapa en ny platta eller förstärknings bas med en enda gjutning. Fördelar: Enkel positionering på grund av dö kapning. GOLV MED GRUND GJUTNINGS STOP L-PLAST VÄRME ISOLERING VATTENAVVISANDE VATTENTÄT MANTEL FÖRSTÄRKT BETONG PLATTA Lätt att klippa för att tillåta passage av ventilationsrör, avlopp och rörnät. Snabb att installera, vilket sparar upp till 80% av den tid som krävs för traditionella procedurer. MAGER BETONG PLATTA IGLU' FORMSÄTTNING L-Plast levereras i 2 m paneler med en för-viks linje (stansning). Bara vik den längs linjen och placera på marken av den korta delen av L, hålla den långa delen vertikal, understödd av en del av Iglu eller annan grund bur. h (cm) D (cm) L (cm) th (cm) i referens ,2 h ,2 h ,2 h ,2 h ,2 h ,40 h ,30 h , ++6, 0,40 h ,0 h ,0 h ,60 h ,60 h

19 Tillbehör Iso Iglù - för isolerade plattor Den kombinerade användningen av och Iso sparar tid vid arbete eftersom antalet betongjutningar reduceras till endast en, den platta som skapas ger även kontinuerlig isolering. Systemen kan vara placeras i bjälklaget av polystyren panelen innan gjutning av betongplattor. Ytan kan sedan maskin jämnas för att ansluta sig till en trottoar. In conclusion, med tillbehöret Iso gör det möjligt att skapa en platta med en sanitetsutrymme och ett isolerat golv med reducerade positioneringstider. I detta fall, såsomiso paneler förhindrar fyllningen av pelarna kommer plattan att vara en riktig platta att på lämpligt sätt dimensionerade och förstärkt. Endast för IGLU PLUS luft utsläpp ISO IGLU' - VATTENAVVISANDE VÄRME ISOLERING FÖRSTÄRKT BETONG PLATTA Iso är en polystyren panel med måtten 0 x 0 cm. Den gör det möjligt att skapa en betongkonstruktion med korsade ribbstickning med närliggande stöd (väggar och grunder). MARK IGLU ' PLUS FORMSÄTTNING MED EN ENDA FUNKTION FÖR BYGGNADSSTÄLLNINGAR - OFFYLDA FÖTTER Beton Up - för monolitiska plattor Endast för IGLU PLUS Beton Up är ett tillbehör för systemet (eller Atlantis) som förhindrar att betongen formar pelare. På detta sätt kan formsättningar ta på sig den enkla funktionen av byggnadsställningen på vilken enmonolitisk armerad betongplatta kan skapas som är bunden till omgivningen. Med Beton Upär plattan inte själv-bärande. Användningen av Beton Up är nödvändigt när ett ventilerat golv måste skapas när marken är alltför deformerad eller när höjdmåtten måste ökas mellan två stöd och form, till exempel med den kombinerade användningen av Atlantis, en inspektions möjlig tunnel. luft utsläpp BETONG-UPP FÖRSTÄRKT BETONG PLATTA Beton Up är ett tillbehör för eller Atlantis systemet som förhindrar att betongen formar pelare. MARK IGLU ' PLUS FORMSÄTTNING MED EN ENDA FUNKTION FÖR BYGGNADSSTÄLLNINGAR - OFFYLDA FÖTTER 23

20 Tillbehör Beton Bridge - för samtidig gjutning av balkar / underjordiska hålrum Om gjutning av "grundbalkarna" och "undergolvs hålighet" sker på samma gång, kan ett problem uppstå om sidoytorna av undergolvs håligheten inte är exakt i en "full multipel" av formen själv. Gränsen är snabbt överkommen med Beton Bridge i ett ekonomiskt och mycket effektivt sätt. Andra system som fi nns på marknaden är inte bara dyrare utan också helt ineffektiva, om inte ens skadliga för syftet med undergolvs hålighet och ventilation. Alternativa system skapar många beröringspunkter mellan plattan och ovan mark med tydligt stigande fukt och förhindrar innerväggar och fundamentbalkar som stänger undergolvs håligheten från att "andas" och på så sätt tar bort all fukt. luft utsläpp Fördelar Under-gols håligheten anpassas till varje dimension. Perfekt ventilation. Inga nischer. Minskning av genomförandekostnader. BETONG-BRO FÖRSTÄRKT BETONG PLATTA MAGER BETONG PLATTA PIBI Stopp - för diagonala balkar Det är en gjutnings stopp panel för att hindra, de som behövs, "sidotunnlar" i det enskilda och är tillgängliga för alla höjder. Med tanke på dess enkla positionering, PIBIstop är optimalt för att skapa grundbalkarna utan behov av att använda en klassisk trä form. I kombination med, är det perfekt för att skapa diagonala balkar. Slutligen, baserat på dess egenskap för att vara ansluten till den enskilda enheten, är den särskilt lämpad för rekonstruktion där en underbyggnad måste skapas där de befi ntliga strukturerna ofta inte är i kvadrat. h(cm) b (cm) L (cm) th (cm) i referens Pibi Stop gjutnings stopppanel ,40 h 8 - h ,40 h ,40 h ,40 h ,40 h ,40 h ,0 h ,0 h ,60 h ,8 h För IGLU och IGLU PLUS 24

21 Tillbehör Förlängningen En komponent i expanderad polystyren med lämplig densitet att motstå konkreta påtryckningar, vilket gör det möjligt att utveckla ett ventilerat golv i någon form eller storlek. Fördelarna är: registrering av förlängning som sträcker sig upp till 0 cm i längd; gjutning i en enda fas av underkonstruktionen gittret och det ventilerade golv, vilket sparar på förstärkning och demonteringsoperationer; perfekt utveckling av ventilerade golv även för planer med en komplex form och storlek; minskning av behovet av slutare formning. Förlängningarna säljs av multiplar av cm, från ett minimum av cm till maximalt 0 cm. luft utsläpp Fördelarna registrering av förlängning som sträcker sig upp till 0 cm i längd; gjutning i en enda fas av underkonstruktionen gittret och det ventilerade golv, vilket sparar på förstärkning och demonteringsoperationer; perfekt utveckling av ventilerade golv även för planer med en komplex form och storlek; minskning av behovet av slutare formning. FÖRLÄNGNINGEN MAGER BETONG PLATTA 2

22 : förträfflighet Det använda råämnets (Alaplen ) kvalitet och unika kännetecken, det speciella mönstret, måtten, tjocklekarna, ytkvaliteten, den noggranna emballeringen, den lätta monteringen, motståndskraften och bearbetningsteknikerna gör Iglu till en enastående produkt. Egenskaper som blir ännu tydligare hos Iglu Plus. Ett fl ertal nationella och internationella utmärkelser har erhållits under åren som vittnar om stora och väl uppskattade bidrag som har lämnats till byggbranschen: Utmärkelse för teknisk Building Innovation "Construmat 9" Barcelona, Carnia Alpe Adria Award "0 grönaste projekten i Italien, Miljö Business Award Många produkt-och system certifi eringar har mottagits för att visa inte bara produktkvalitet, men också giltigheten av de konstruktiva lösningar och tillämpningar inom byggbranschen, och allt detta, tillsammans med fördelar som nämns nedan, bekräftar att är produkten av begäran för operatörer och proffs. Icke-deformerbarhet av förformar och den äkta betong konsumtionen UNDERGOLVS UTRYMMEN MED IGLU : UNDERGOLVS HÅLIGHET MED EN LÅGKOSTNADS FORMSÄTTNING: Iglu tillverkas enligt höga kvalitetsstandarder. Produkten deformeras inte på ett farligt sätt under och efter gjutningen. Varken p.g.a. betongens vikt eller bearbetningsmomentens dynamiska verkan, såsom belastning från den nygjutna betongen, sammanpressningskrafter och vibrationer från gjutningen eller personers och utrustningars vikt. Därmed garanteras golvhålrummets uppbyggnad och korrekt betongförbrukning. Billiga formsättningar tillverkas delvis av en liten mängd undermåligt material för att hålla nere priserna. Detta ger påtagligt tunnare tjocklekar och struktur. Därmed deformeras produkten anmärkningsvärt av gjuttrycket med påföljande ökning av betongförbrukningen vilket medför ökade kostnader. Detta ger en FALSK besparing eftersom användaren tror sig spara pengar men i slutändan spenderar mer. Garanterade resultat och operatörs säkerhet Efter att ett par moduler har placerats, kan de beträdas. Tack vare sin båg form ger Iglu större motståndgaranterar fotgängare tillgänglighet före betonggjutning, även när man går direkt på mitten av bågen. De fl esta arbetsplatsolyckor, som ökar alltmer i antal på ett alarmerande sätt, sker i byggbranschen. Iglu garanterar i torrt tillstånd en min. brotthållfasthet på 10 kg vid belastning av bågen mellan närliggande ben med en press med måtten 8 x 8 cm. Genom att följa bruksanvisningarna garanteras beträdbarheten vid läggning och gjutning av betongen i enlighet med italienskt lagdekret nr 81/2008. Med Iglu Plus maximeras säkerheten ytterligare. Min. garanterad brotthållfasthet är 200 kg vid belastning av en yta på 8 x 8 cm på valfri del av valvet. Tillverkningsprocessen är alltid underställd ett strängt kvalitetssäkringssystem. Iglu har tillgång till fl era studier och test som mäter luftcirkulationen inuti hålrummet, beräkningstabeller som är godkända av ingenjörer vid olika certifi eringsorgan och beräkningsformler för interaktionen med underlaget som ska tillämpas vid anmärkningsvärda belastningar. : Båg effekt och modularitet Bågen är den mest klassiska "tryck strukturen". Tidiga romare antagit denna statiska lösning för att skapa stora öppningar utan att äventyra strukturens resistens., på grund av dess exklusiva form, ger en betongsgjutning med maximal struktur prestanda, tack vare båg effekten, alltså med en likadan platt tjocklek eller, om vi vill, med en likadan statisk prestanda med en tunnare platta och därmed reducerad betong användning. cm modulariteten av gör det möjligt att omedelbart simulera beräkningar tack vare sin perfekta geometri och exakt identifi era minimipunkterna och tjockleken. 26

23 Slutför tätning vid stolpens bas WATERPROOF TO RAISING MOISTURE Uppmärksamhet på kvalitet och individuella aspekter ger med viktiga konstruktiva detaljer, till exempel perfekt tätning vid basen av de pelare som hindrar fukt från att stiga från kapillärkraften. Det är grundläggande att förhindra att ett stort antal kontaktpunkter (lika med antalet pelare som plattan vilar) mellan strukturen och den underliggande marken för att uppnå ett optimalt resultat för att fi nna en defi nitiv lösning mot stigande fukt. Ibland är uppmärksamhet inte visad för vissa detaljer, att felaktigt tro att alla produkter är samma som Iglu, vilket gör resultatet värdelöst. Miljövänlighet Daliform Group har återigen visat sig vara extremt noggrann när det gäller respekt för hälsa och miljö efter att ha varit de första att få Miljövänlighets Certifikation (CCA) för sina produkter. Detta certifi kat är mycket viktigt för Iglu för det demonstrerar: avsaknaden av farliga ämnen i dess sammansättning (även om återvunnet material används), bristen på utstrålning av giftiga ämnen under de olika faserna i produktens livscykel och arbetscykel, vilket gynnar hälsan hos de mellanliggande användare (produktions-och installationspersonal) såväl som slutanvändare (människor som bor i huset) samt miljön i allmänhet. Cerifikat Daliform Group produkter uppfyller de strängaste internationella standarder och har fått produktcertifi eringar såsom BBA (Storbritannien), tekniska konstruktions certifi kat utfärdat av det tekniska och testinstitut Konstruktioner Prag (Tjeckien), tekniska konstruktions certifi kat utfärdat av byrån för kvalitetskontroll och Innovation i byggnader (Ungern), Hygieniskt certifi kat utfärdat av det nationella institutet för hygien (Polen), akustisk kontroll för verifi ering av DIN-standard, Avis Technique utfärdad av franska institutet CSTB. En serie av bristnings belastningstester har genomförts och certifi erats av universitetet i Padua och "produktiva processövervakningstester". Tekniska kontoret: Tel tecnico@daliform.com För att få uppdaterade tekniska kort, stödmaterial, nya bilder och fallstudier, gå till Miljöanpassad offentlig upphandling, fi nns med i listan över produkter som föreskrivs i MD no. 203/2003 som styr den offentliga förvaltningen i riktning mot att köpa återvunna produkter för minst 30% av sitt behov., vilket är fallet med alla Daliform koncernprodukter, effektivt och konkret bedriver utveckling av en hållbar utveckling och är en av de produkter för vilka byggare "belönas" med stöd av miljöanpassad offentlig upphandling, "Gröna Inköp av den offentliga förvaltningen", ett verktyg genom vilket PA förenar, och till och med underordnade, "gröna kriterier" med ekonomiska principer för att välja produkter som har en mindre / minskad påverkan på människors hälsa och på miljön i jämförelse med andra produkter med samma syfte (Leg. Dekret 163/2006). 2

24 Daliform Group teknik kontor De tekniska konsulttjänster är endast som giltiga för Daliform Group byggsystem. FÖRSTUDIE För Dimensionering och optimering av strukturerna, jämförande och / eller reviderade förslag, material och arbetskrafts beräkningar och kostnadsanalyser. Utvärdering av tvingad ventilation vid kylrum. BERÄKNINGS RAPPORT Rapporter intygar verkstälandet av Daliform Groups konstruktiva system. STÖD TILL VERKSTÄLLANDE DESIGN Support av professionella designers. På begäran kan formsättnings positionerings planen förses med en lista över de produkter som krävs för att utföra arbetet och de relativa tillbehören. SUPPORT PÅ PLATS Vid behov kan vår tekniska personal fi nnas på plats för att hjälpa byggföretag under drift fasen. För att kontakta teknik kontoret: Tel tecnico@daliform.com För att få uppdaterade tekniska kort, stödmaterial, nya bilder och fallstudier, gå till Nivåutjämning Ventilerat hålrum för kylrum Åtkomstramper Att bygga för industriell användning 28

25 Specifikationer Specifikationer IGLU Genomförandet av ett ventilerat underjords hålrum med leverans och positionering på plats av återvunnen plast formsättningar från Daliform Group för snabb torr bildning av en självbärande gång tillgänglig plattform över vilken C2/30 cement är gjuten för att fylla formen upp till sin krona och en övre platta av cm förstärkta med ett svetsat nät Ø cm 20 x 20 cm, planat och jämnat med en putsspackel. Formsättningar av typ ska ha c/c-mått på 0 x 0 cm (eller,8 x,8 eller 1 x 1 cm) och cm höjd. Stöd endast produkten på de fyra sidobenen för att garantera maximal ventilation och underlätta ledningsdragningar. Produkten har i torrt tillstånd en brotthållfasthet på 10 kg vid belastning av bågen mellan närliggande ben med en press med måtten 8 x 8 cm. System för sammanlänkning och vattentätning genom överlappning av delen med dubbel motstående båge. Plant och upphöjt kryss på kupolens övre del för korrekt placering av armeringsnätet i den gjutna betongen. Formsättningarna är gjorda i återvunnet material så som måste produceras i ALAPLEN CS20, får inte släppa ut förorenande ämnen, har Miljömässiga kompatibilitets Certifi eringar och produceras av ett företag som certifi erats enligt internationella standarder. UNI EN ISO 9001 (Kvalité), UNI EN ISO (Miljö); BSI OHSAS (Säkerhet) och SA 8000 (Socialt ansvar). Företaget som förser med formsättningar, måste uppvisa tekniska och säkerhetsdatablad för produkten och för ALAPLEN CS20 grain konsistens och, måste också uppvisa produktintyg som godkänts av en EOTA medlems byrå (Europeisk Organisation för Tekniska Godkännanden). Inklusive tillbehör, avfall, skärning och alla andra kostnader: /m 2 Specifikationer IGLU PLUS Genomförandet av ett ventilerat underjords hålrum med leverans och positionering på plats av återvunnen plast Plus formsättningar från Daliform Group för snabb torr bildning av en självbärande gång tillgänglig plattform över vilken C2/30 cement är gjuten för att fylla formen upp till sin krona och en övre platta av cm förstärkta med ett svetsat nät Ø cm 20 x 20 cm, planat och jämnat med en putsspackel. Formsättningar av typ Plus ska ha c/c-mått på 0 x 0 cm och cm höjd. Stöd endast produkten på de fyra sidobenen för att garantera maximal ventilation och underlätta ledningsdragningar. Produkten har i torrt tillstånd en brotthållfasthet på 200 kg vid belastning av valfri del av valvet med en press med måtten 8 x 8 cm. Formsättningarna är gjorda i återvunnet material så som Plus måste produceras i ALAPLEN CP30, får inte släppa ut förorenande ämnen, har Miljömässiga kompatibilitets Certifi eringar och produceras av ett företag som certifi erats enligt internationella standarder. UNI EN ISO 9001 (Kvalité), UNI EN ISO (Miljö); BSI OHSAS (Säkerhet) och SA 8000 (Socialt ansvar). Företaget som förser med Plus formsättningar, måste uppvisa tekniska och säkerhetsdatablad för produkten och för ALAPLEN CP30 grain konsistens och, måste också uppvisa produktintyg som godkänts av en EOTA medlems byrå (Europeisk Organisation för Tekniska Godkännanden). Inklusive tillbehör, avfall, skärning och alla andra kostnader: /m 2 29

26 Leverans och installations kostnads rutnät Nr. Produkt U.M. Kvantitet Enhets pris Totalt 1 Leverans och gjutning av mager betong C2/30 - med en tjocklek på m 3 /m 2 2 Leverans av IGLU formsättning h 2 m Torr installation av IGLU formsättningar på den förberedda ytan h/m Leverans och positionering av svetsat nät Ø mm - 20x20 cm Kg/m 2 Leverans och gjutning av betong C2/30 - för fyllning upp till kronan m 3 /m 2 6 Leverans och gjutning av betong C2/30 - för en platta på cm m 3 /m 2 Total kostnad /m 2 k m o j n l Logistik - pall kapacitet Transport medel Traktor (8.20/9.60x2.4) Antal Pallar 14/16 8,20/9,60 x 2,4 Släp (6.20x2.4) 6,20 x 2,4 Traktor+ Släp typ STOR ,40 x 2,4,20 x 2,4 ( x2.4) 24 13,60 x 2,4 Semi-trailer (13.60x2.4) * 20 feet 20fot container 40 fot container 20* 40 feet * m 2 per pall kan variera baserat på typ av container. Informationen som fi nns i denna katalog kan komma att ändras. Innan beställning placeras, be om en konfi mation eller uppdaterad information the DALIFORM GROUP, som erhåller rätten att göra ändringar när som helst utan förvarning. I beaktande av återvunnet material är det specifi cerat att det fi nns tolerans marginaler av miljö faktorer. 30

27 Made in Italy DG_IG - Rev. 09_0-14 Tel Fax export@daliform.com - Via Serenissima, Gorgo al Monticano (TV) - Italien Certified Management System ISO 14001:2004 ISO 9001: BS OHSAS 18001:200 - SA 8000:2008 GBC Italiensk partner.
