1 Elysator T-serien T25 - T1000 Fullständigt korrosionsskydd utan kemikalier för värmeoch kylsystem ROSTFRITT! Konstruerade för krävande miljöer t ex industrier, kärnkraftverk och fartyg.

2 Fungerar er anläggning som den ska? Om inte. Gör vattenprovet! Ta ett glas och fyll upp det med vatten från värmesystemet. Grumligt vatten? Det betyder att ni har korrosion i anläggningen. Undvik driftstörningar. Korrosion kostar pengar! I en värmeanläggning kan det uppstå korrosion. Exempelvis krävs mer och mer energi för att den avgivna effekten skall bli tillräcklig. Den sjunkande verkningsgraden gör anläggningen oekonomisk. Exempel på driftsstörningar Dessa problem kan elimineras vid användning av Elysator vattenbehandlare som verkar efter anod/katod principen (man sätter in en offermetall som korroderar till fördel för resten av systemet). Användning av offer-anoder är ingen ny teknik, detta har varit i bruk på fartyg och stålkonstruktioner över lång tid. Det som emellertid är nytt, är att man vid användning av Elysator uppnår följande: fullständigt korrosionsskydd förhöjning av vattnets ph-värde minskning av vattnets ledningsvärde jonisering av vattnet (likriktning) förbrukning av syre i slutna anläggningar utfällning av slam (tungmetaller och salter) 1-3 % Anod Katod Luftventil O H 2 Mg (OH) 2 Elektrolyt (Vatten) 1-3 % Dränering av salter, tungmetaller etc. ELYSATOR:s Användningsområden VÄRME Sekundärsystem: radiator, ventilation, golvvärme Primärsystem: fjärrvärme, spillvärme, ånga m m. KYLA Komfortkyla, processkyla, befuktning. Kalla sidan värmepumpar m m. ÅNGA Process, värme, kraft m m. Elysator. Beprövad Schweizisk teknik! Elysator har genom forskning och provning utvecklats i Schweiz. Under mer än 30 år har denna vattenbehandling bevisat att den effektivt stoppar korrosion i alla typer av vattenanläggningar, är bakteriedödande bl a Legionella spp och ersätter kemikalier. I Schweiz används Elysator i t ex dricksvattenrening, glassproduktion och som kemikalieersättning i simbassänger. Elysator har varit godkänd av de Schweiziska hälsomyndig heterna sedan Elysator är installerad i ett stort antal industrier, flygplatser, mejerier, mattillverkning och sjukhus. Elysator används också i centralvärmeoch kylsystemanläggningar i många större byggnader och hyresbostäder. Så här fungerar Elysator Elysator är en tank med cyklonfiltereffekt, isolerade i tanken sitter magnesiumanoder. Tanken och anoderna är kopplade till en galvanometer. Den potentiella spänningsskillnaden mellan rörsystemet och magnesiumanoderna skapar ett elektrolytiskt spänningsfält, detta likriktar vattnet och dess salter. Magnesium löst i vattnet ger ett ökat ph-värde samtidigt som det utfälls väte. Vätet förenar sig med inträngande syre samt syre bundet i föroreningar (t ex magnetit) och bildar vatten (H 2 O). Som en följd av det ökade ph-värdet utfälls salter och ett lågt ledningsvärde erhålls. Salter och föroreningar fångas upp av Elysatorns filtereffekt och kan dräneras ut. 2

3 Normala värden i ett friskt system Vattnets ph-värde Vattnets ph-värde ska vara mellan ph värde under 7 är för surt och över är det för basiskt. ph-värde Vattnets konduktivitet (elektrisk ledningsförmåga) Rent vatten leder inte elektrisk ström. Korrosionshastigheten är lägre om ledningsförmågan är låg. Järn och koppar Mängden järn och koppar i vattent ger ett mått på anläggningens tillstånd. Ett lågt värde är bra. Järn Fe/kg < 0,1 mg. Koppar Cu/kg < 0,02 mg. Diagrammen till höger är hämtade från en typisk Elysator-installation. Mätnings värdena är från Fjernvarmeforeningen i Nordisk Energiverksforbund i Norge. Konduktivitet Elysator i praktiken Elysatorinstallationer finns bl a på Viking Lines huvudkontor och hotell i Mariehamn samt MS Ålandsfärjan och MS Isabella. Ålandsbankens huvudkontor i Mariehamn. Forsmarks kärnkraftverk, samt ett flertal större bostadshus bl a Realia fastigheter i Sundsvall. Järn Inom sjöfarten ställs extra höga krav på funktion och driftsäkerhet. Elysator används bl a som korrosionsskydd för kylvatten. Elysator är kontrollerad av Det Norske Veritas. Wärtsilä NSD har godkänt Elysator efter en 15 månaders test och installerar den i samtliga nya kryssningsfartyg. Sulzer har godkänt Elysator. Installationen kördes i tre år ombord på fartyget LPG/C Helios. Andra företag inom sjöfarten som installerat Elysator är bl a Bergesen, Royal Caribbean Cruise Line, Wilhelmsen-Wallenius. Forsmarks kärnkraftverk har Elysator typ 260 installerat till kylvattnet. Realia Fastigheter i Sundsvall har Elysator som korrosionsskydd i varmvattensystemet. Koppar Inom sjöfarten ställs extra höga krav på funktion och driftsäkerhet. Elysator används bl a som korrosionsskydd för kylvatten. Fler referenser Elysator är kontrollerad av Det Norske Veritas. Wärtsilä och Sulzer m fl har godkänt Elysator 3

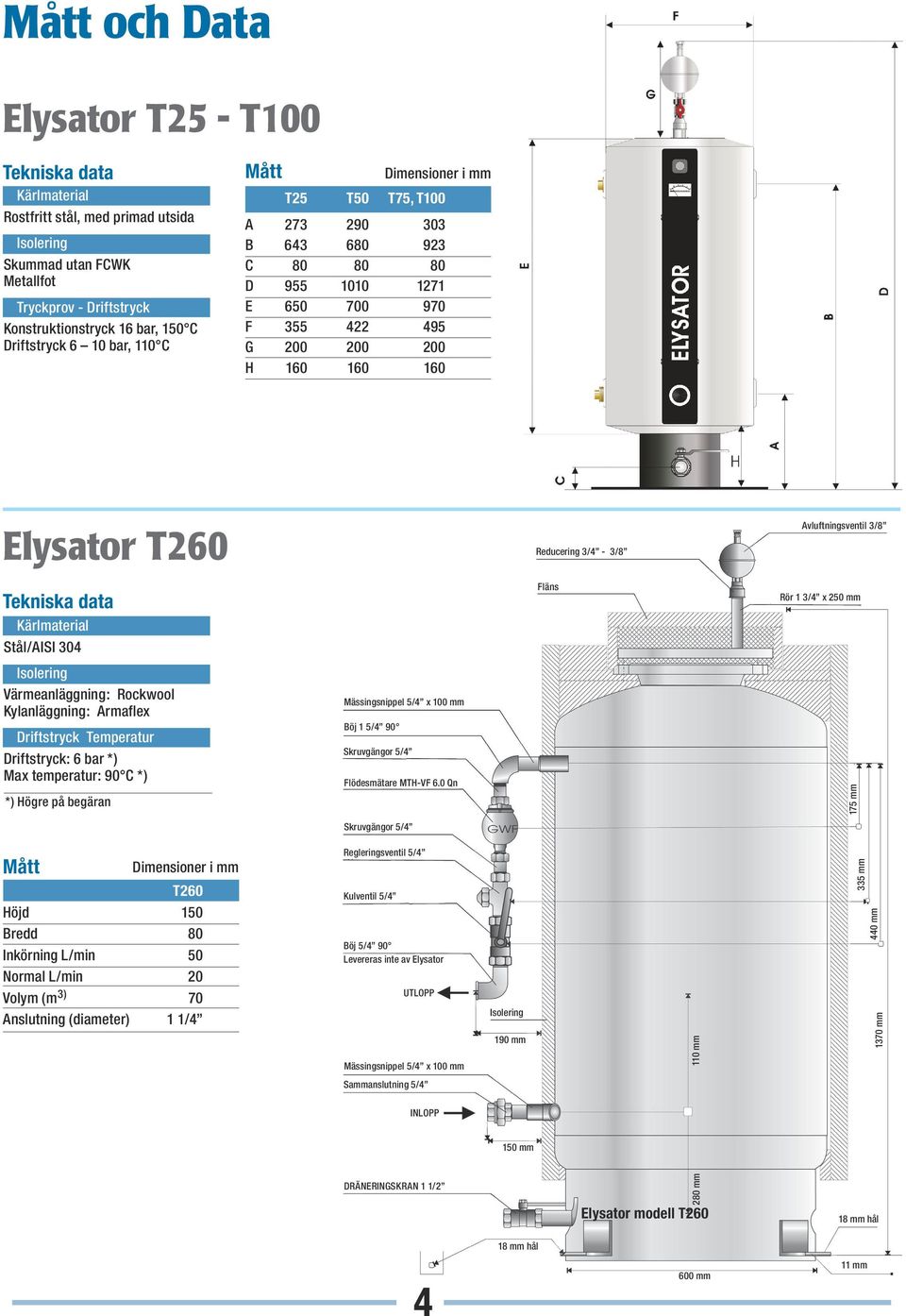

4 Mått och Data Elysator T25 - T100 Tekniska data Kärlmaterial Rostfritt stål, med primad utsida Isolering Skummad utan FCWK Metallfot Tryckprov - Driftstryck Konstruktionstryck 16 bar, 150 C Driftstryck 6 10 bar, 110 C Mått Dimensioner i mm T25 T50 T75, T100 A B C D E F G H Elysator T260 Tekniska data Kärlmaterial Stål/AISI 304 Isolering Värmeanläggning: Rockwool Kylanläggning: Armaflex Driftstryck Temperatur Driftstryck: 6 bar *) Max temperatur: 90 C *) *) Högre på begäran Mått Dimensioner i mm T260 Höjd 150 Bredd 80 Inkörning L/min 50 Normal L/min 20 Volym (m 3) 70 Anslutning (diameter) 1 1/4 Elysator modell T260 4

5 Mått och Data Elysator T500 T800 T1000 Tekniska data Kärlmaterial Stål/AISI 304 Isolering Värmeanläggning: Rockwool Kylanläggning: Armaflex Driftstryck Temperatur Driftstryck: 6 bar *) Max temperatur: 90 C *) *) Högre på begäran Mått Dimensioner i mm T500 T800 T1000 Höjd Bredd Inkörning L/min Normal L/min Volym (m 3) Anslutning (diameter) 1 1/2 2 2 Ånganläggningar För användning i t ex mejerier, mattillverkning, slakterier och sjukhus (autoklav m m ). Kondens Filter Filter Vatten som ska gå genom Elysator By pass installation Elysatorn monteras i s.k. by pass d v s en liten del av den totala vattenmängden strömmar igenom Elysatorn. Dränering Insugningen till Elysator sker från den lägsta delen av hetvattentanken. Återkopplingen till vattentanken ska vara så nära utmatningspumpen som möjligt Ventil för att reglera flödet till vattenpumpen Reglerventil Luftventil Cirkulationspump Till matning av vattenpump 5 Dränering

6 Anoder 1. Elysatorn är en tank med offeranoder av magnesium. Magnesiumanoden reagerar, på grund av potentialskillnaden mellan anoden och tankens stål, med det diffunderade syret i vattnet och den utfällda Magnesiumjonen och väte ger höjt PH-värde. Samtidigt sänks den elektriska ledningsförmågan i vattnet. Vätet och syret bildar slam (t.ex. rost) och vatten. Resultatet bli ett saltfattigt, alkaliskt vatten med relativt låg syrehalt och en anläggning med detta systemvatten ger upphov till mycket ringa korrosionsskador. Nytt anod-system! Vid nyinstallation av Elysator T-serien används ett nyutvecklat anod-system (Anod-Intensiv) med intensiv raster som justeras, se nedan. De nya anoderna är effektivare och enklare att installera och byta ut Anoder T25 - T100 (Nytt system) Elysator anod (Mod 2008) med intensivt raster modell T25 T100, Industri och Marint. Intensiv raster Vid service 18 mån. klipps rastret av till hälften. 2/3 av anod materialet är offrad och blir kvar på insidan av rastret. Resten av anoden kommer att arbeta ännu ett antal månader med full produktion. 6

7 För installationer som inte kräver T-serien finns Elysator B B C A Typ 25 och 50 A D C F Tekniska data Behållarens material: Stål 37, utvändigt målad Isolering: Stålmantlad, flamdämpande skummad polyester Max tryck: 6 Bar, högre på förfrågan Max temperatur: 90ºC, högre på förfrågan Mått Elysator-typ Typ 25 Typ 50 Typ 75 Typ 100 A Totalhöjd B Behållardiameter C Tömningsöppning D Utgång/ Ingång E Ingångsmått från underkant F Min avstånd till golv *) Anslutning ½" ¾" ¾" ¾" *) Vid Typ 100 minimum friavstånd ovanför Dimensionering av Elysator-storlek m 3 Elysator-typ Typ 25 Typ 50 Typ 75 Typ 100 Värmesystem 5,0 10,0 20,0 30,0 Golvvärmesystem 2,5 7,5 12,0 20,0 Vattenflöde Elysator-typ Typ 25 Typ 50 Typ 75 Typ 100 Inkörning lit/min Normal lit/min Typ 75 och 100 E 7
