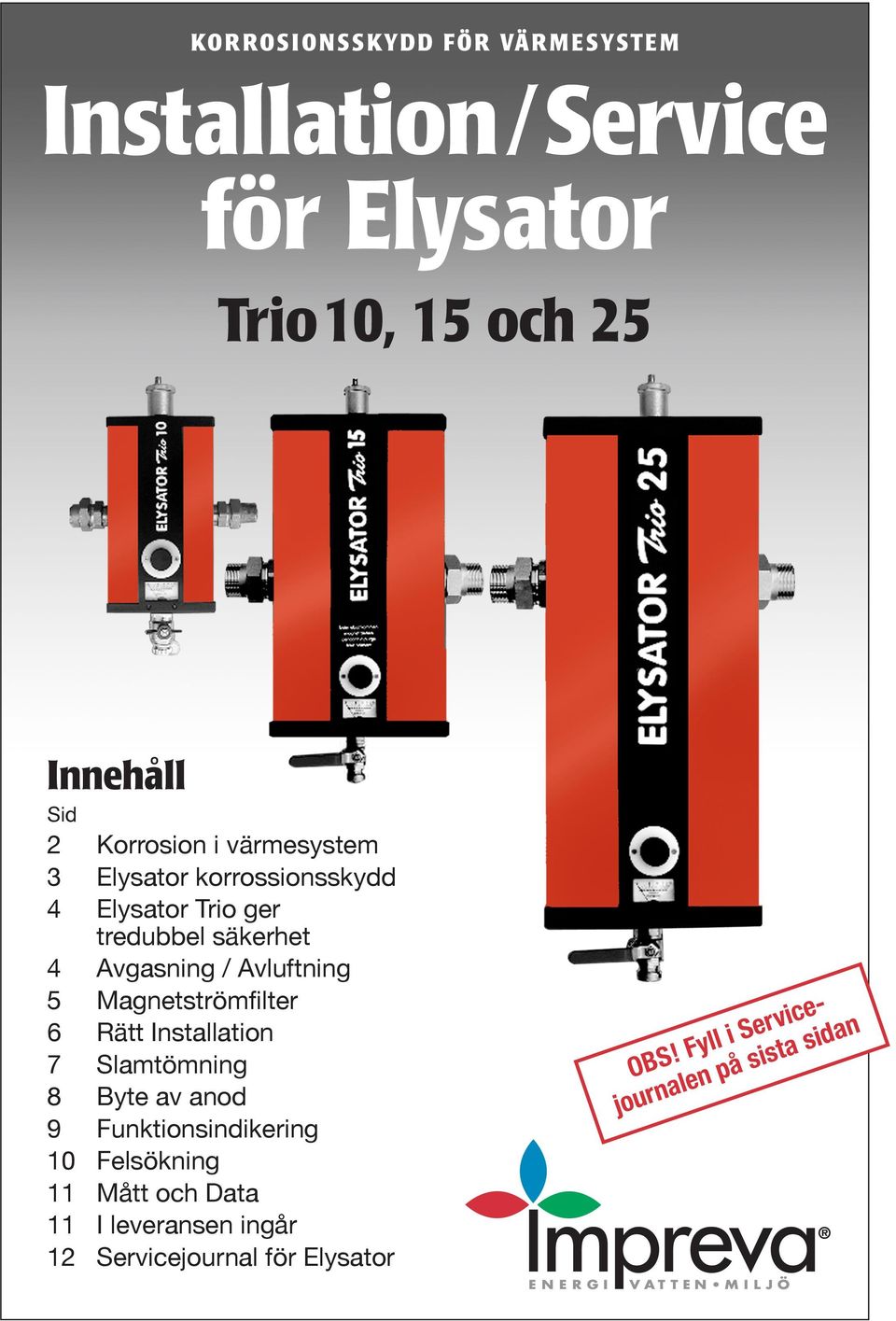

1 KORROSIONSSKYDD FÖR VÄRMESYSTEM Installation/Service för Elysator Trio10, 15 och 25 Innehåll Sid 2 Korrosion i värmesystem 3 Elysator korrossionsskydd 4 Elysator Trio ger tredubbel säkerhet 4 Avgasning / Avluftning 5 Magnetströmfilter 6 Rätt Installation 7 Slamtömning 8 Byte av anod 9 Funktionsindikering 10 Felsökning 11 Mått och Data 11 I leveransen ingår 12 Servicejournal för Elysator OBS! Fyll i Servicejournalen på sista sidan

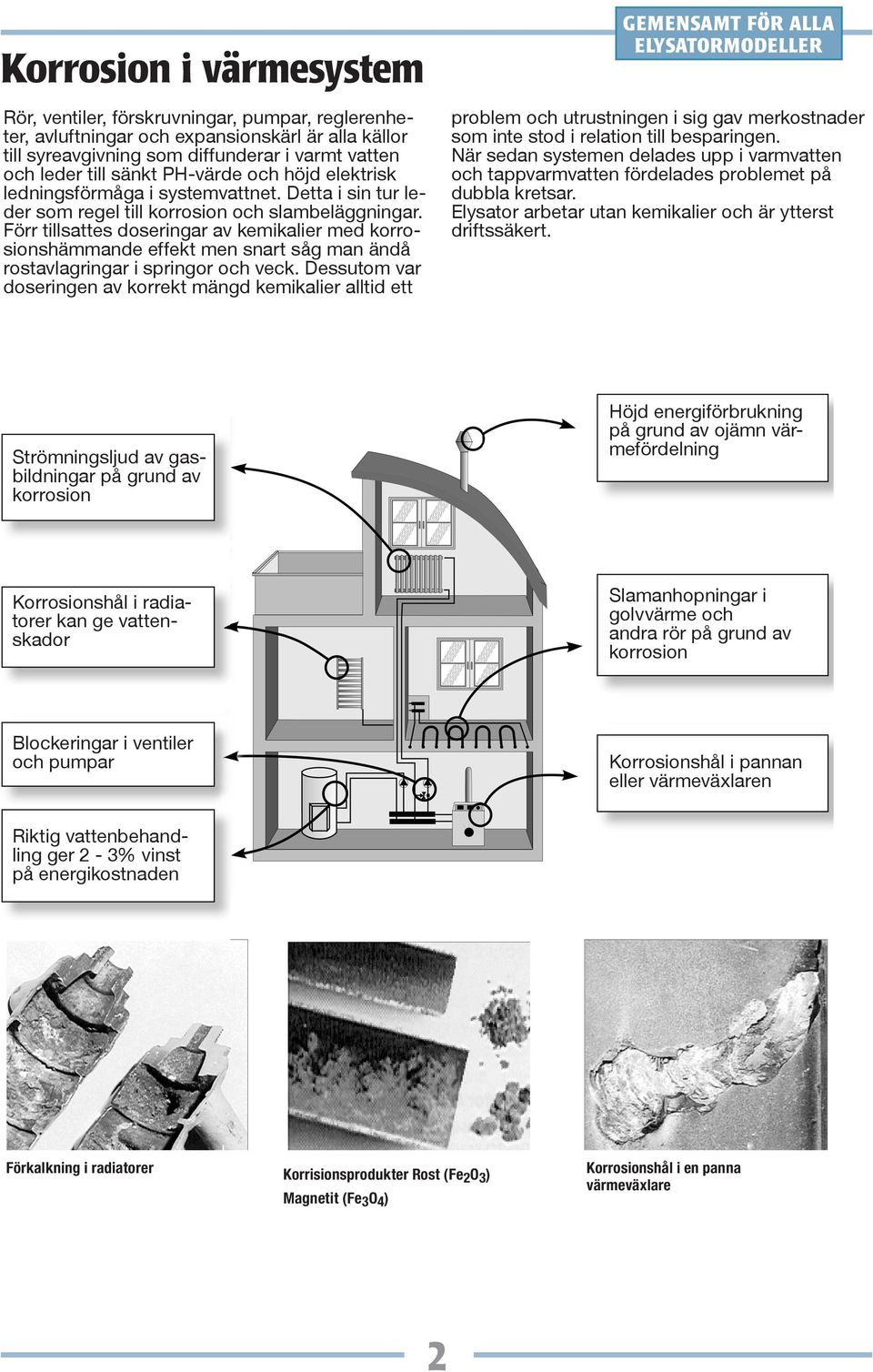

2 Korrosion i värmesystem Rör, ventiler, förskruvningar, pumpar, reglerenheter, avluftningar och expansionskärl är alla källor till syreavgivning som diffunderar i varmt vatten och leder till sänkt PH-värde och höjd elektrisk ledningsförmåga i systemvattnet. Detta i sin tur leder som regel till korrosion och slambeläggningar. Förr tillsattes doseringar av kemikalier med korrosionshämmande effekt men snart såg man ändå rostavlagringar i springor och veck. Dessutom var doseringen av korrekt mängd kemikalier alltid ett GEMENSAMT FÖR ALLA ELYSATORMODELLER problem och utrustningen i sig gav merkostnader som inte stod i relation till besparingen. När sedan systemen delades upp i varmvatten och tappvarmvatten fördelades problemet på dubbla kretsar. Elysator arbetar utan kemikalier och är ytterst driftssäkert. Strömningsljud av gasbildningar på grund av korrosion Höjd energiförbrukning på grund av ojämn värmefördelning Korrosionshål i radiatorer kan ge vattenskador Slamanhopningar i golvvärme och andra rör på grund av korrosion Blockeringar i ventiler och pumpar Korrosionshål i pannan eller värmeväxlaren Riktig vattenbehandling ger 2-3% vinst på energikostnaden Förkalkning i radiatorer Korrisionsprodukter Rost (Fe 2 O 3 ) Magnetit (Fe 3 O 4 ) Korrosionshål i en panna värmeväxlare 2

3 Elysator korrossionsskydd Elysatorn monteras i ett by-pass-system där ca 1-3 % av systemvattnet cirkuleras. Elysatorn är en tank med offeranoder av magnesium. Magnesiumanoden reagerar, på grund av potentialskillnaden mellan anoden och tankens stål, med det diffunderade syret i vattnet och den utfällda Magnesiumjonen och väte ger höjt PH-värde. Samtidigt sänks den elektriska ledningsförmågan i vattnet. Vätet och syret bildar slam (t.ex. rost) och vatten. Resultatet bli ett saltfattigt, alkaliskt vatten med relativt låg syrehalt och en anläggning med detta systemvatten ger upphov till mycket ringa korrosionsskador. GEMENSAMT FÖR ALLA ELYSATORMODELLER Slampartiklar som finns i systemet sedimenterar på botten av Elysatorn som skall tömmas med jämna mellanrum under reningsfasen. Starkt förorenade system samt system som tidigare behandlats med kemikalier skall spolas rena (t.ex. med Sanol H15) innan Elysatorn tas i drift. Elysatorn arbetar utan el eller annan energikälla och kemikalier används ej. Elysator är marknadsledare inom korrosionsskydd av hetvatten- och kylsystem och har levererat anläggningar i ca 40 år. Elysatorn passar i såväl nyinstallationer som i gamla anläggningar. Lös syre 0,2 mg/l PH-värde Elektrisk ledningsförmåga ms/cm Minskat syreinnehåll + höjt PH-värde + sänkt ledningsförmåga = säkert korrosionsskydd Förenklat principschema Elektronström Galvanometer Elektrisk potentialskillnad stål/magnesium Formel Anod Katod Elektrolyt (vatten) Ur Magnesium, vatten och diffunderat syre bildas magnesiumhydroxid och vatten Cirkulation Sedimentering av slam pga. cirkulation 3

4 Elysator Trio ger tredubbel säkerhet Avgasning Separation av mikroluftblåsor Anodskydd System Elysator mot korrosion Magnetflödesfilter Uppslamning och rengörning Avgasning / Avluftning Gaser löser sig i kallt vatten och blir åter fria under värme. Då uppstår gasblåsor, precis som i glaset med mineralvatten. I ett värmesystem avkyls det cirkulerade vattnet i radiatorerna och i ledningarna. Då andas vattnet in gaser som löser sig i cirkulationsvattnet. Dessa gaser fälls ut i form av blåsor i värmepannan (el. värmeväxlaren). Tyvärr tvingas dessa mikrobubblor att löpa vidare i cirkuleringen eftersom de ligger inbäddade i vattnet. Ordinära avluftningssystem kan endast avlägsna större luftmängder i fickor i vila. För att avskilja dessa mikrobubblor används ett speciellt konstruerat filter. I detta filter tvingas mikrobubblorna att bromsa upp och förenar sig i större blåsor. Dessa stora bubblor förs upp i en vilozon, där de kan avlägsnas med automatik. Ett genom detta filter avgasat cirkulationsvatten är nu redo att absorbera nya uppkomna mikrogasbubblor i sin tur runt i systemet. Löslighet av gaser i vatten (vid 2 bar) Vid stigande temperatur minskar gasens löslighetsförmåga i vatten Det bildas mikrogasbubblor. Filtret i Elysator Trio använder alltså temperaturskillnaden i cirkulationsvattnet som pump för att avlägsna mikrobubblorna. 4

5 Magnetströmfilter Till och med de allra minsta partiklarna avlägsnas med hjälp av en magnet. Slampartiklar som finns i systemet sedimenterar på botten av Elysatorn. För att erhålla bästa möjliga verkningsgrad skall det mesta möjliga av slammet filtreras och tömmas. Det vanligaste sättet att skapa slamfickor för tömning är med hjälp av gravitationskraften, dvs. slammet sjunker nedåt. Tyvärr fungerar detta inte helt tillfredsställande på de allra minsta partiklarna som flyter med cirkulationsvattnet. 1. Drag ut magneten Det nya magnetflödesfiltret i Elysator TRIO filtrerar effektivt med hjälp av en mycket stark permanentmagnet. Detta fungerar eftersom slammet är magnetiskt. Magneten placeras utvändigt av Elysatorn och har dragkraften 220 Newton. Tillsammans med gravitationskraften avslammas både större och mindre partiklar under drift. Genom att dra magneten ur arbetsläge frigörs partiklar som faller ner i avslamningsöppningen. Därefter kan slammet lätt tömmas utan att magneten på något sätt förbrukas. Denna tekniskt sett mycket enkla och eleganta lösning hos Elysator TRIO ställde extra stora krav på andra materialval. Bland annat måste hela Elysatorn tillverkas av rostfritt stål, eftersom vanligt stål skulle avskärmat magnetfunktionen helt. 2. Öppna slamtömningen Den extra starka magnet, inte större än ett mynt, har en extrem dragkraft av 22 kg och är tillverkad av en legering NdFeB. På detta sätt avlägsnas de minsta slampartiklarna med hjälp av en magnet. 3. Stäng slamtömningen och återställ magneten 5

6 Rätt Installation Inbyggnad i huvudflödets stigarledning För maximal avskiljning av mikrobubblor rekommenderas inbyggnad i huvudcirkulationen. Medflytande partiklar får god avskiljning och uppslamning. Inbyggnad i systemdel (grupp) Om källan till hög syrehalt är känd, t.ex. vid golvvärme, kan TRIO också monteras i just denna grupp. Avgasning Anodskydd Magnetflödesfilter Avgasning Anodskydd Magnetflödesfilter Inbyggnad i by-pass Vid montage i by-pass skall en speciell flödesmätare monteras. Ju lägre delflöde genom Elysatorn, desto sämre avgasning och slamningsfiltrering. Vid flöden understigande 2 liter/min är anodfunktionen inte längre verksam. Avgasning Anodskydd Magnetflödesfilter Inbyggnad i huvudflödets returledning Om slamuppsamlingen prioriteras kan Elysatorn monteras på returen. Anodfunktionen är fullt fungerande, men gasavskiljningen fungerar praktiskt taget inte. Avgasning Anodskydd Magnetflödesfilter Montage i vertikal ledning Montage i horisontell ledning Minimiavstånd till tak 250 mm Väggupphängning Ca 3 mm Borra hål i väggen för pluggen. Sätt i pluggen. Skruva fast skruven i väggen så långt in att utrymmet mellan bultskalle och vägg är ca 3 mm. Häng upp Elysatorn i det trekantiga hålet. Plugg och skruv med bultskalle medföljer. 6

7 Slamtömning Hur ofta skall Elysatorn tömmas på slam? Vanligt friskvatten har ca 100 gånger högre syreinnehåll än systemvatten i värmeanläggningar skall ha normalt. Systemvattnet där Elysatorn skall monteras måste därför spolas grundligt och får ej vara försett med kemiska tillsatser. När Elysatorn arbetar joniserar rosten och bildar slam i behållarens botten. För mycket slam försämrar cirkulationen och därigenom funktionen hos Elysatorn. Elysatorn skall tömmas regelbundet: 1:a året: Enligt bifogad anvisning. 2:a året: Två gånger per värmesäsong. 3:e året och följande: En gång per värmesäsong. Vid tömning rekommenderas förfaringssättet enligt nedan A-D A 1. Stäng ventil för tillopp 2. Stäng ventil för retur 3. Öppna luftningsventil 4. Avlägsna skyddshuv B 5. Placera en hink direkt under utloppet 6. Öppna tömningsventil 7. Om det är stopp i röret, gör rent med skruvmejsel 8. Släpp in vakuum genom att trycka på luftningsnippeln 9. Dra i magneten upprepade gånger och släpp för att lossa partiklar C D 10. Montera fyllningsslang för vatten i tömningsnippeln 11. Håll luftningsnippeln öppen, eller skruva på luftningsventilen 12. Fyll Elysatorn med friskvatten. Upprepa B och C intill Elysatorn har endast rent vatten vid tömning. När så är fallet gå till D. 13. Stäng tömningsventilen och skruva på skyddshuv. 14. Skruva på luftningsventilen 15. Öppna tillopsventil 16. Öppna returventil 7

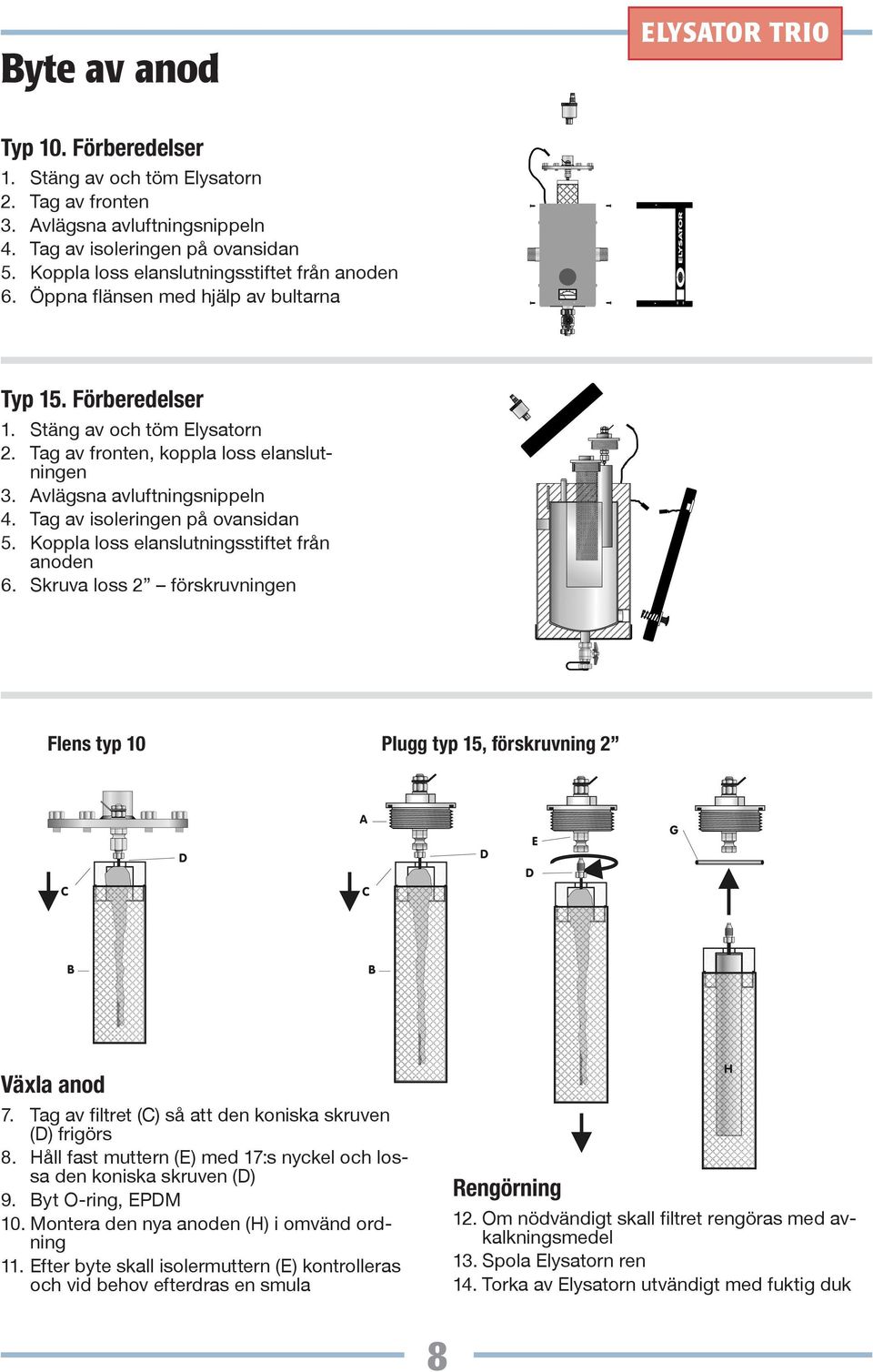

8 Byte av anod Typ 10. Förberedelser 1. Stäng av och töm Elysatorn 2. Tag av fronten 3. Avlägsna avluftningsnippeln 4. Tag av isoleringen på ovansidan 5. Koppla loss elanslutningsstiftet från anoden 6. Öppna flänsen med hjälp av bultarna Typ 15. Förberedelser 1. Stäng av och töm Elysatorn 2. Tag av fronten, koppla loss elanslutningen 3. Avlägsna avluftningsnippeln 4. Tag av isoleringen på ovansidan 5. Koppla loss elanslutningsstiftet från anoden 6. Skruva loss 2 förskruvningen Flens typ 10 Plugg typ 15, förskruvning 2 Växla anod 7. Tag av filtret (C) så att den koniska skruven (D) frigörs 8. Håll fast muttern (E) med 17:s nyckel och lossa den koniska skruven (D) 9. Byt O-ring, EPDM 10. Montera den nya anoden (H) i omvänd ordning 11. Efter byte skall isolermuttern (E) kontrolleras och vid behov efterdras en smula Rengörning 12. Om nödvändigt skall filtret rengöras med avkalkningsmedel 13. Spola Elysatorn ren 14. Torka av Elysatorn utvändigt med fuktig duk 8

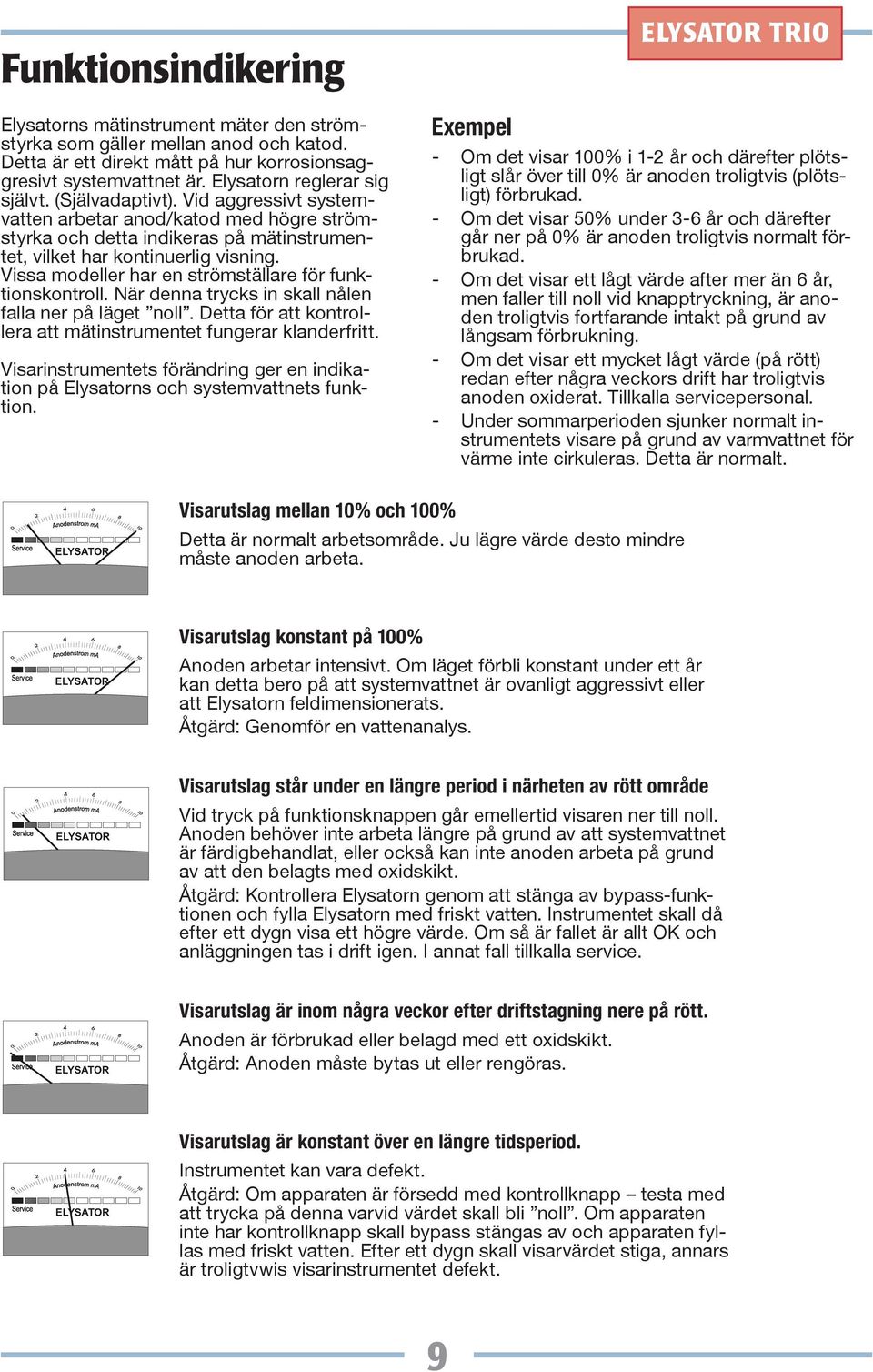

9 Funktionsindikering Elysatorns mätinstrument mäter den strömstyrka som gäller mellan anod och katod. Detta är ett direkt mått på hur korrosionsaggresivt systemvattnet är. Elysatorn reglerar sig självt. (Självadaptivt). Vid aggressivt systemvatten arbetar anod/katod med högre strömstyrka och detta indikeras på mätinstrumentet, vilket har kontinuerlig visning. Vissa modeller har en strömställare för funktionskontroll. När denna trycks in skall nålen falla ner på läget noll. Detta för att kontrollera att mätinstrumentet fungerar klanderfritt. Visarinstrumentets förändring ger en indikation på Elysatorns och systemvattnets funktion. Exempel - Om det visar 100% i 1-2 år och därefter plötsligt slår över till 0% är anoden troligtvis (plötsligt) förbrukad. - Om det visar 50% under 3-6 år och därefter går ner på 0% är anoden troligtvis normalt förbrukad. - Om det visar ett lågt värde after mer än 6 år, men faller till noll vid knapptryckning, är anoden troligtvis fortfarande intakt på grund av långsam förbrukning. - Om det visar ett mycket lågt värde (på rött) redan efter några veckors drift har troligtvis anoden oxiderat. Tillkalla servicepersonal. - Under sommarperioden sjunker normalt instrumentets visare på grund av varmvattnet för värme inte cirkuleras. Detta är normalt. Visarutslag mellan 10% och 100% Detta är normalt arbetsområde. Ju lägre värde desto mindre måste anoden arbeta. Visarutslag konstant på 100% Anoden arbetar intensivt. Om läget förbli konstant under ett år kan detta bero på att systemvattnet är ovanligt aggressivt eller att Elysatorn feldimensionerats. Åtgärd: Genomför en vattenanalys. Visarutslag står under en längre period i närheten av rött område Vid tryck på funktionsknappen går emellertid visaren ner till noll. Anoden behöver inte arbeta längre på grund av att systemvattnet är färdigbehandlat, eller också kan inte anoden arbeta på grund av att den belagts med oxidskikt. Åtgärd: Kontrollera Elysatorn genom att stänga av bypass-funktionen och fylla Elysatorn med friskt vatten. Instrumentet skall då efter ett dygn visa ett högre värde. Om så är fallet är allt OK och anläggningen tas i drift igen. I annat fall tillkalla service. Visarutslag är inom några veckor efter driftstagning nere på rött. Anoden är förbrukad eller belagd med ett oxidskikt. Åtgärd: Anoden måste bytas ut eller rengöras. Visarutslag är konstant över en längre tidsperiod. Instrumentet kan vara defekt. Åtgärd: Om apparaten är försedd med kontrollknapp testa med att trycka på denna varvid värdet skall bli noll. Om apparaten inte har kontrollknapp skall bypass stängas av och apparaten fyllas med friskt vatten. Efter ett dygn skall visarvärdet stiga, annars är troligtvwis visarinstrumentet defekt. 9

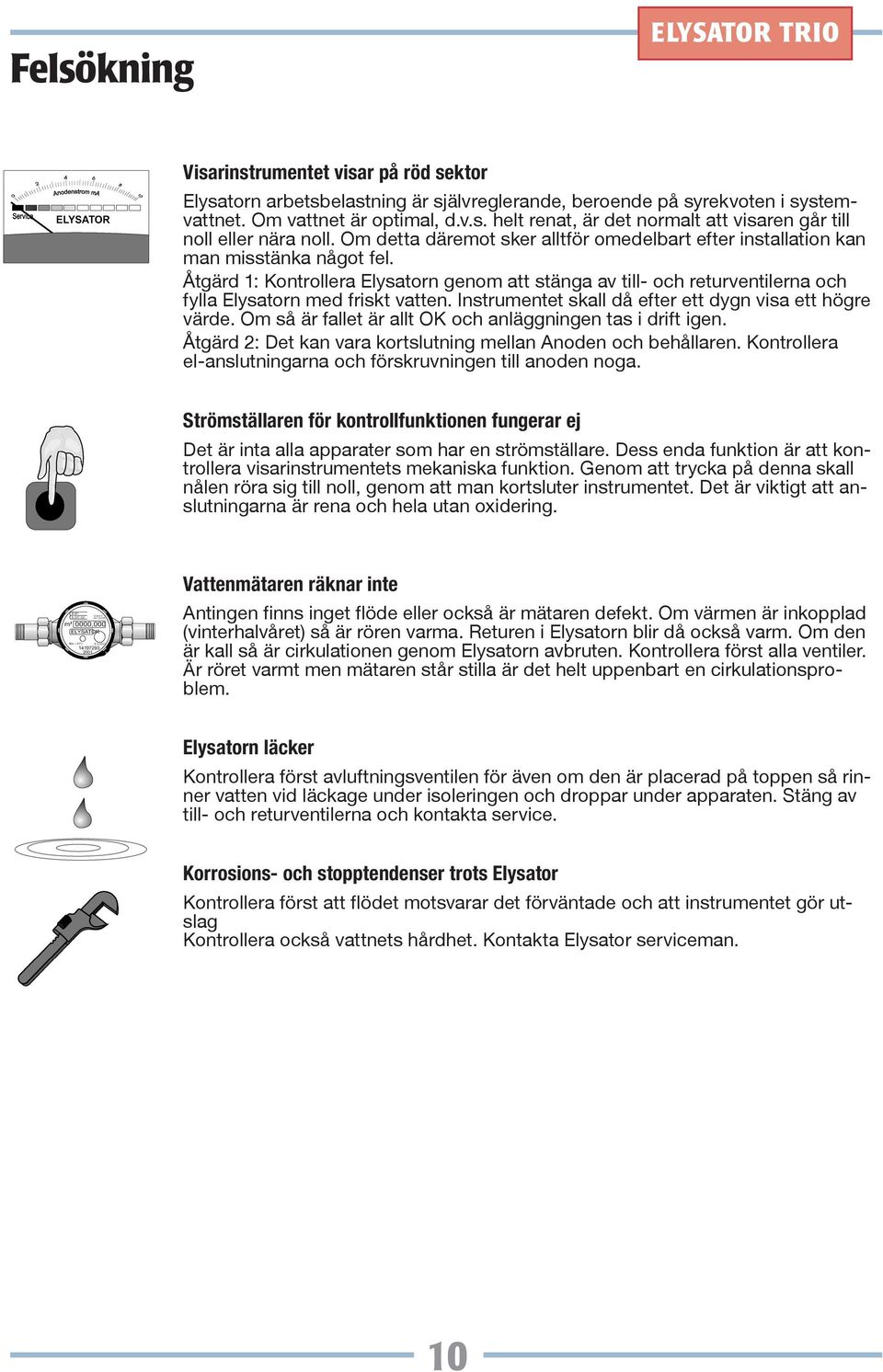

10 Felsökning Visarinstrumentet visar på röd sektor Elysatorn arbetsbelastning är självreglerande, beroende på syrekvoten i systemvattnet. Om vattnet är optimal, d.v.s. helt renat, är det normalt att visaren går till noll eller nära noll. Om detta däremot sker alltför omedelbart efter installation kan man misstänka något fel. Åtgärd 1: Kontrollera Elysatorn genom att stänga av till- och returventilerna och fylla Elysatorn med friskt vatten. Instrumentet skall då efter ett dygn visa ett högre värde. Om så är fallet är allt OK och anläggningen tas i drift igen. Åtgärd 2: Det kan vara kortslutning mellan Anoden och behållaren. Kontrollera el-anslutningarna och förskruvningen till anoden noga. Strömställaren för kontrollfunktionen fungerar ej Det är inta alla apparater som har en strömställare. Dess enda funktion är att kontrollera visarinstrumentets mekaniska funktion. Genom att trycka på denna skall nålen röra sig till noll, genom att man kortsluter instrumentet. Det är viktigt att anslutningarna är rena och hela utan oxidering. Vattenmätaren räknar inte Antingen finns inget flöde eller också är mätaren defekt. Om värmen är inkopplad (vinterhalvåret) så är rören varma. Returen i Elysatorn blir då också varm. Om den är kall så är cirkulationen genom Elysatorn avbruten. Kontrollera först alla ventiler. Är röret varmt men mätaren står stilla är det helt uppenbart en cirkulationsproblem. Elysatorn läcker Kontrollera först avluftningsventilen för även om den är placerad på toppen så rinner vatten vid läckage under isoleringen och droppar under apparaten. Stäng av till- och returventilerna och kontakta service. Korrosions- och stopptendenser trots Elysator Kontrollera först att flödet motsvarar det förväntade och att instrumentet gör utslag Kontrollera också vattnets hårdhet. Kontakta Elysator serviceman. 10

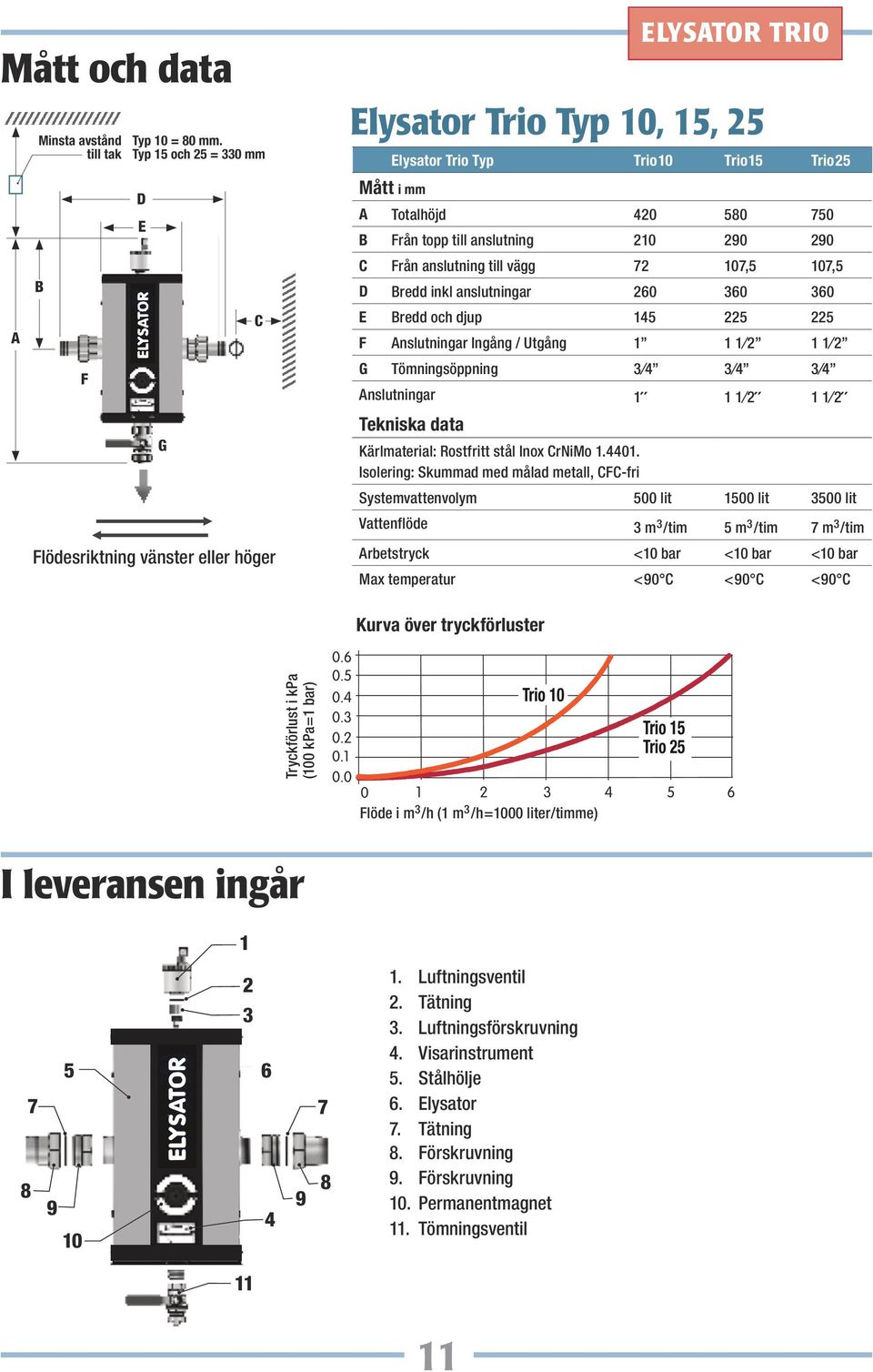

11 Mått och data A Minsta avstånd till tak B F Typ 10 = 80 mm. Typ 15 och 25 = 330 mm D E Flödesriktning vänster eller höger G C Elysator Trio Typ 10, 15, 25 Elysator Trio Typ Trio10 Trio15 Trio25 Mått i mm A Totalhöjd B Från topp till anslutning C Från anslutning till vägg ,5 107,5 D Bredd inkl anslutningar E Bredd och djup F Anslutningar Ingång / Utgång G Tömningsöppning Anslutningar Tekniska data Kärlmaterial : Rostfritt stål Inox CrNiMo Isolering : Skummad med målad metall, CFC-fri Systemvattenvolym 500 lit 1500 lit 3500 lit Vattenflöde 3 m 3 /tim 5 m 3 /tim 7 m 3 /tim Arbetstryck <10 bar <10 bar <10 bar Max temperatur <90 C <90 C <90 C Kurva över tryckförluster Tryckförlust i kpa (100 kpa=1 bar) Flöde i m 3 /h (1 m 3 /h=1000 liter/timme) I leveransen ingår Luftningsventil 2. Tätning 3. Luftningsförskruvning 4. Visarinstrument 5. Stålhölje 6. Elysator 7. Tätning 8. Förskruvning 9. Förskruvning 10. Permanentmagnet 11. Tömningsventil 11 11

12 Servicejournal för Elysator Typ Installatör Objekt Installerad den Apparatens Typ/Serienummer Service-Intervall Service-Slamtömningsintervall Datum Typ av service Vattenmätare m 3 ma Namn/Signatur IMPREVA KB Postadress Rörvägen 2, Rundvik Besöksadress Rörvägen 2, Rundvik (Nordmaling) Telefon Phone Int E-post info@impreva.se Webb-plats OR
