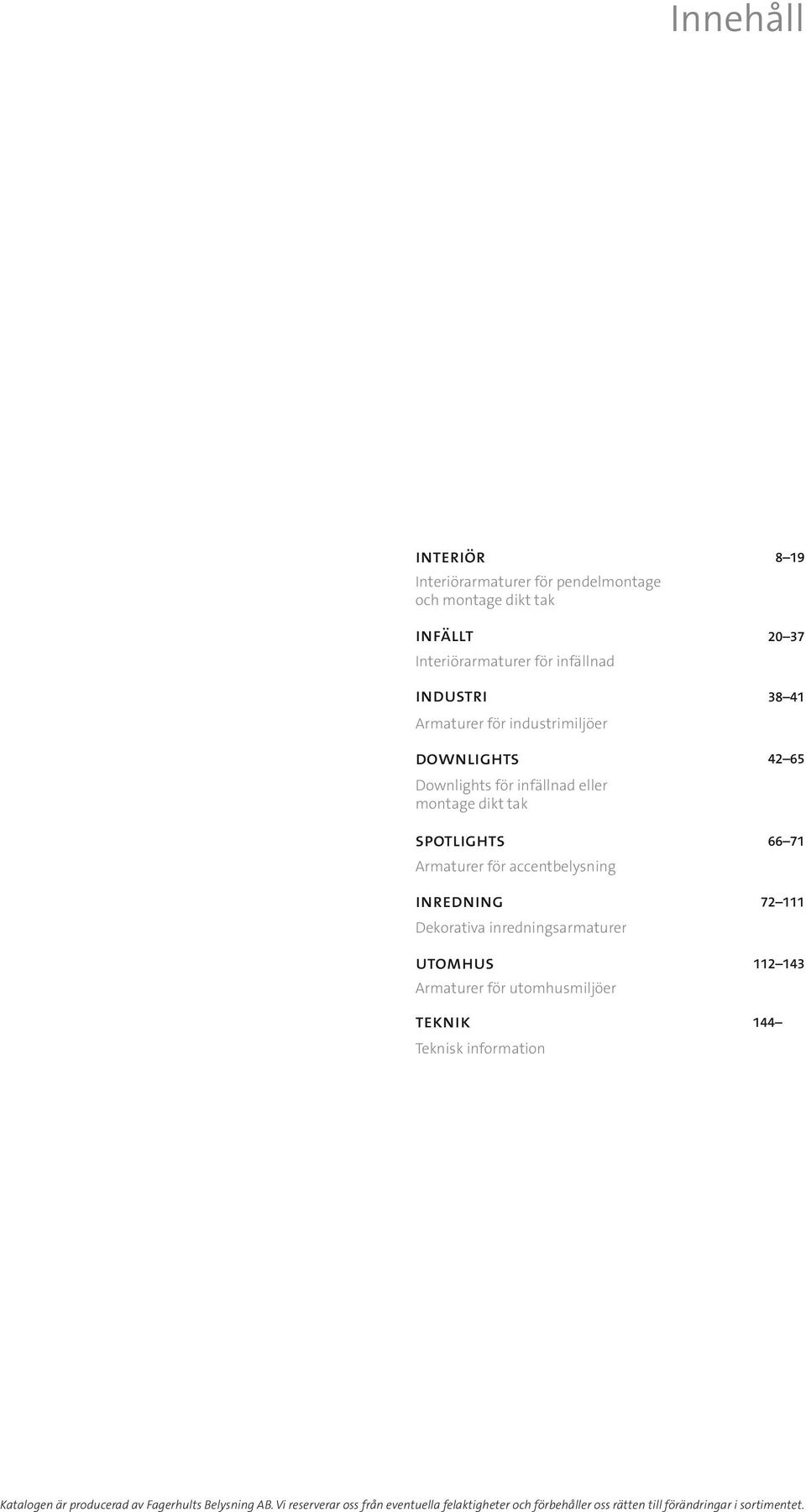

3 Innehåll interiör Interiörarmaturer för pendelmontage och montage dikt tak infällt Interiörarmaturer för infällnad industri Armaturer för industrimiljöer downlights Downlights för infällnad eller montage dikt tak spotlights Armaturer för accentbelysning inredning Dekorativa inredningsarmaturer utomhus Armaturer för utomhusmiljöer teknik Teknisk information Katalogen är producerad av Fagerhults Belysning AB. Vi reserverar oss från eventuella felaktigheter och förbehåller oss rätten till förändringar i sortimentet.

4 Formbar framtid Framtidens LED-lösningar är här och låter fantasin ge liv åt formerna. LED ger även ett energieffektivt belysningslandskap som håller. Vi på Fagerhult är redo för framtiden. Nu får kontoret äntligen energieffektiv LEDbelysning som uppfyller standardens krav för bildskärmsarbete. Appareo som pryder den här katalogens omslag är ett sådant exempel, med sin unika form visar armaturen möjligheterna som finns med LED. Andra dekorativa former gestaltas av Tibis superellips här bredvid. Trygga i vår erfarenhet och sporrade av nytänkande har Fagerhult tagit kontroll över LED-ljusets intensitet och skapat den perfekta balansen mellan effektivitet och komfort. Och det ska vara bra kvalitet. Alla våra LED-produkter kvalitetstestas med extra hänsyn till bland annat livslängd och spridning av ljusfärg. Stort fokus ligger också på energibesparingar med smart belysning och ljusstyrning. Allt för att ge en hållbar belysning som kan formas efter dina behov. Här är resultatet, en samling effektiva LEDlösningar för både utomhus och inomhus. 2

5 3

6 Lysande exempel Fagerhult har levererat belysningslösningar för en mängd offentliga miljöer runt om i världen. Här presenterar vi stolt några av dem. Bli inspirerad och se fler belysningsmöjligheter på vår referenssajt: showcase.fagerhult.com. Sweco, Stockholm Idén är så enkel, och resultatet så effektfullt. I taket på Swecos huvudkontor i Stockholm flödar kreativiteten med Fagerhults armatur Freedom som ger fria former i luften. 4

7 Peabs nya regionkontor i Umeå byggdes med fokus på låg energianvändning. Belysningslösningarna från Fagerhult, med bl. a. Pleiad G3, har bidragit till ett energieffektivt kontor. Peabs regionkontor, Umeå Skanska, Väla Gård, Helsingborg Skanskas grönaste byggnad någonsin stod färdig i oktober Deras nya lokalkontor i Helsingborg byggdes med inspiration av energineutrala byggnader och är utrustad med Fagerhults senaste LED-armaturer. 5

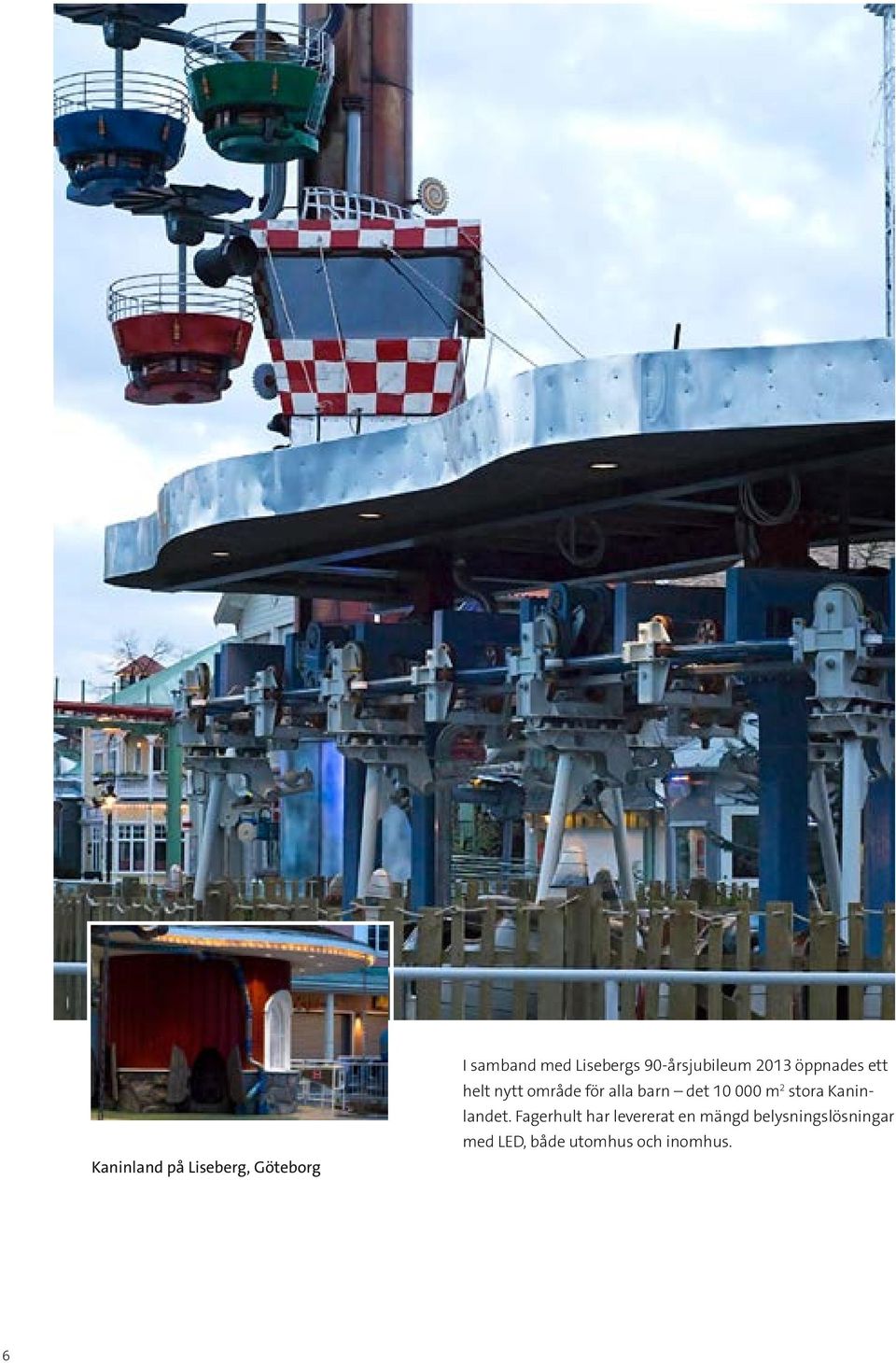

8 Kaninland på Liseberg, Göteborg I samband med Lisebergs 90-årsjubileum 2013 öppnades ett helt nytt område för alla barn det m 2 stora Kaninlandet. Fagerhult har levererat en mängd belysningslösningar med LED, både utomhus och inomhus. 6

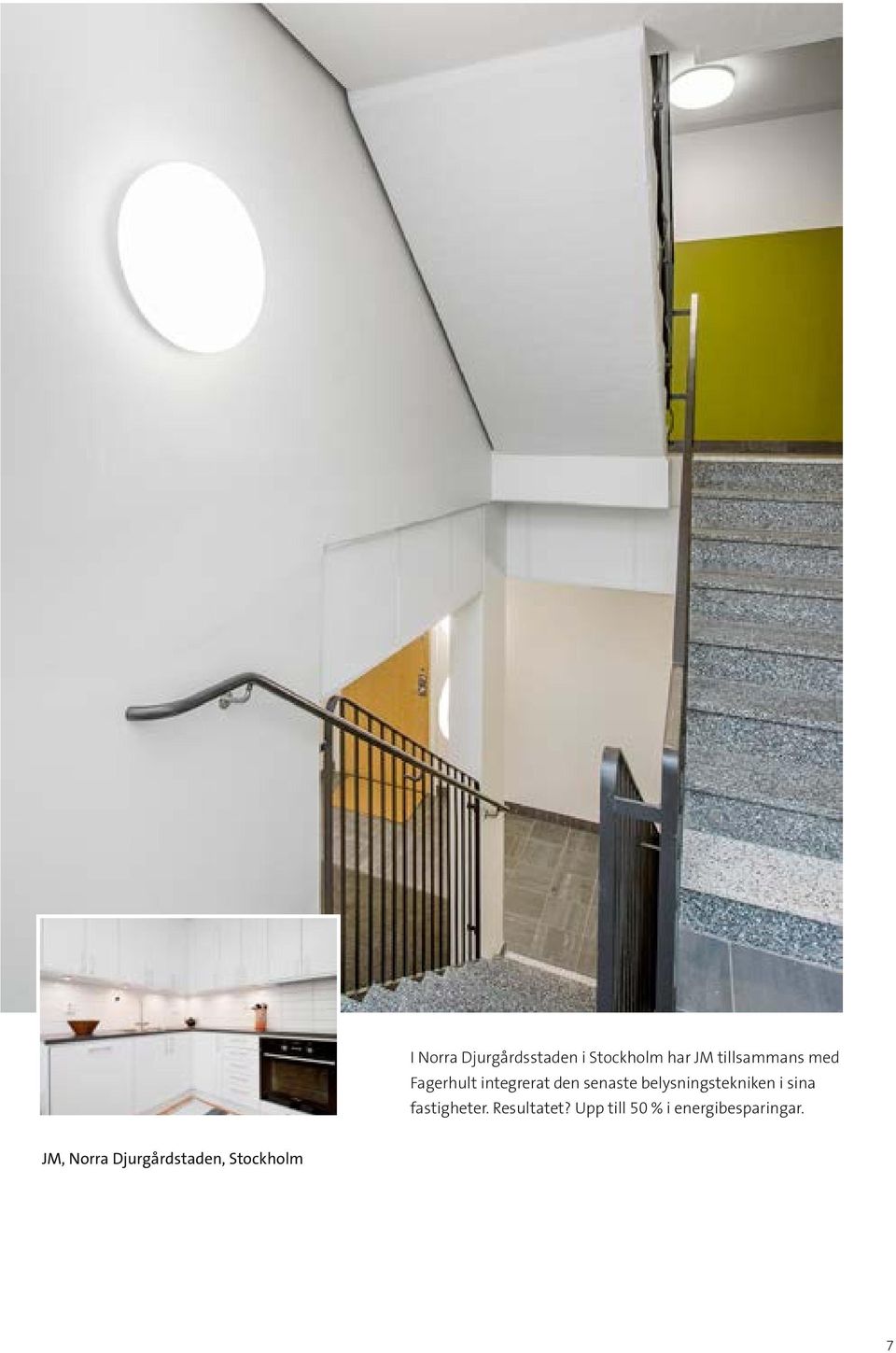

9 I Norra Djurgårdsstaden i Stockholm har JM tillsammans med Fagerhult integrerat den senaste belysningstekniken i sina fastigheter. Resultatet? Upp till 50 % i energibesparingar. JM, Norra Djurgårdstaden, Stockholm 7

10

11 Interiör Armaturer för pendelmontage och montage dikt tak Appareo intro 10 Appareo 12 Appareo Cirkulär 13 Notor LED intro Notor LED 18 Notor LED tillbehör 19 Wrap intro 14 Wrap LED 15 9

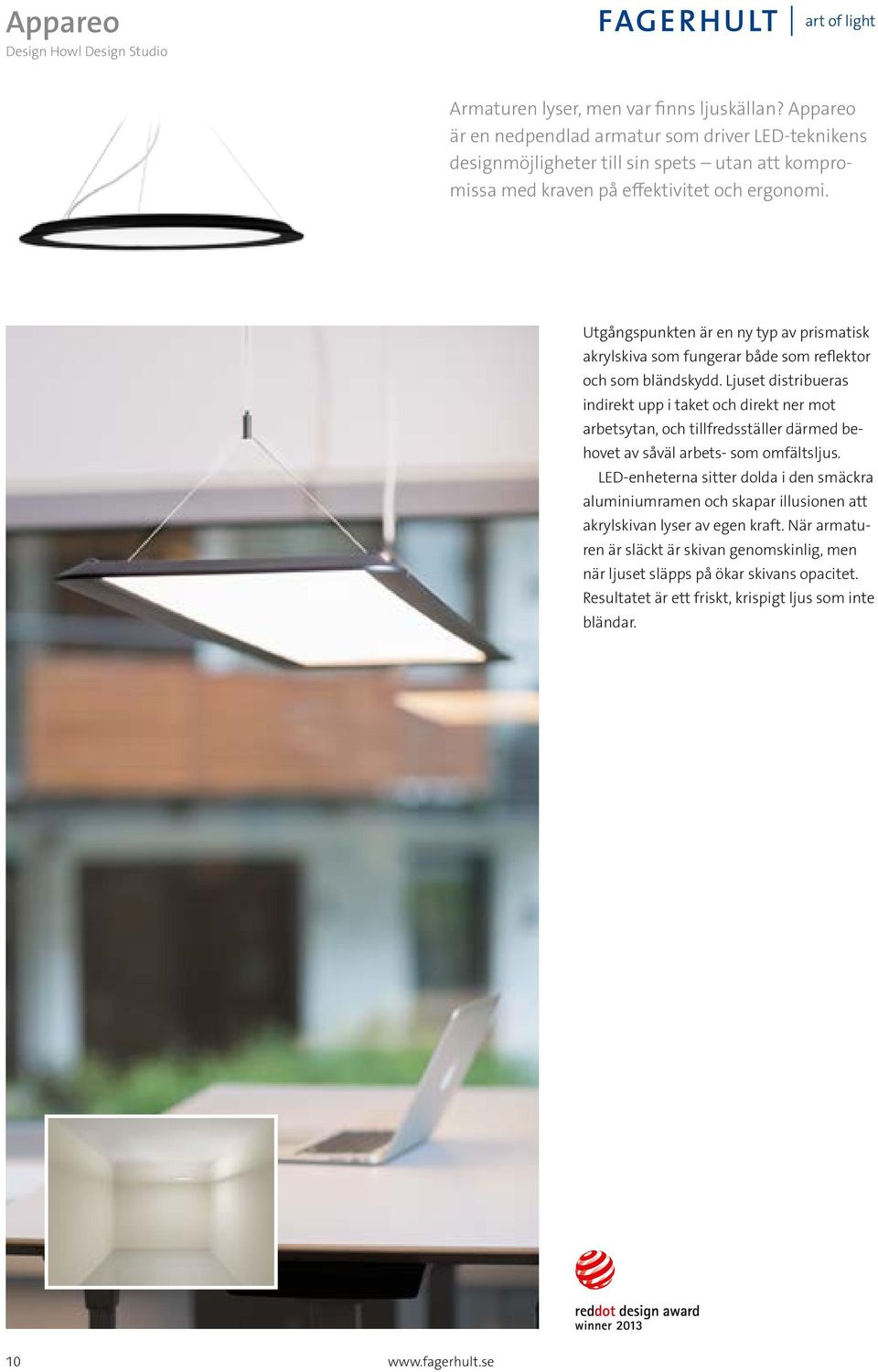

12 Appareo Design Howl Design Studio Armaturen lyser, men var finns ljuskällan? Appareo är en nedpendlad armatur som driver LED-teknikens designmöjligheter till sin spets utan att kompromissa med kraven på effektivitet och ergonomi. Utgångspunkten är en ny typ av prismatisk akrylskiva som fungerar både som reflektor och som bländskydd. Ljuset distribueras indirekt upp i taket och direkt ner mot arbetsytan, och tillfredsställer därmed behovet av såväl arbets- som omfältsljus. LED-enheterna sitter dolda i den smäckra aluminiumramen och skapar illusionen att akrylskivan lyser av egen kraft. När armaturen är släckt är skivan genomskinlig, men när ljuset släpps på ökar skivans opacitet. Resultatet är ett friskt, krispigt ljus som inte bländar. 10

13

14 523 Appareo Armatur Systemeffekt, W Färgtemp., K Ljusfördelning Ljusflöde, lm Effektivitet, lm/w kg Vit Svart / Armatur måste kompletteras med önskad funktion, se tabell med tilläggsnummer. För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 4000 K 80 L h MacAdam 4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -402 DALI/faspulskontroll -442 e-sense ActiLume singelarmatur Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Montage Tvåpunkt wirependel. Wireupphäng samt friktionslås ingår i armatur. Armaturen levereras balanserad. Extern driftdonsbox monteras dikt tak alt. placeras löst ovan undertak. Anslutning Armaturen ansluts i driftdonsbox med 230 V, inbyggt LED-driftdon i driftdonsbox. Ledningsinföring på ovansida eller via knockout i sidan. Snabbkopplingsplint 5 2,5 mm 2, 1-fas överkoppling möjlig. Armaturen är försedd med 1,5 m anslutningsledning 3 0,75 mm² mellan armatur och extern driftdonsbox. Utförande Stomme av extruderad aluminium och gavlar av gjuten metall. Armaturen är lackerad i svart struktur (RAL 9005) alt. vit struktur (RAL 9016). Bländskydd Kantbelyst klar prismatisk skiva i akryl (PMMA). Medelluminans <3000 cd/m 2. Ljusreglering DALI alternativt e-sense ActiLume som standard. Övrigt Appareo har sidoemitterade dioder vilket gör att armaturens akrylskiva är helt transparent släckt och får en jämn luminant yta tänd. Vid behov kan avstånd mellan armatur och driftdon ökas till 10 m Ballast box e-sense ActiLume är integrerad i armarturens gavel. 12

15 523 Appareo Cirkulär Armatur Systemeffekt, W Färgtemp., K Ljusfördelning Ljusflöde, lm Effektivitet, lm/w kg Vit Svart / För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 4000 K 80 L h MacAdam 4 SDCM För mer information om LED, se kapitlet Teknisk information. Montage Wireupphäng med takfäste och friktionslås ingår i armaturen. Extern driftdonsbox monteras dikt tak alt. placeras löst ovan undertak. Anslutning Armaturen ansluts i driftdonsbox med 230 V, inbyggt LED-driftdon i driftdonsbox. Ledningsinföring på ovansida eller via knockout i sidan. Snabbkopplingsplint 5 2,5 mm 2, 1-fas överkoppling möjlig. Levereras med 3 m vit textilledning mellan armatur och extern driftdonsbox. Utförande Armaturstomme av gjuten aluminium. Lackerad i vit (RAL 9016) eller svart (RAL 9005) strukturlack. Driftdonsbox i plast. Bländskydd Kantbelyst klar prismatisk skiva i akryl (PMMA). Medelluminans <3000 cd/m 2. Ljusreglering DALI/faspulskontroll som standard. Övrigt Appareo har sidoemitterade dioder vilket gör att armaturens akrylskiva är helt transparent släckt och får en jämn luminant yta tänd. Vid behov kan avstånd mellan armatur och driftdon ökas till 10 m. Släckt armatur är helt transparent Ballast box Driftdonbox kan placeras ovan undertak alt. monteras dikt tak. 13

16 Wrap Design Ola Granlund och Leif Igelström För att få den behagliga känslan av att vara omslutna av dagsljus behöver vi en armatur som sprider ljus åt flera håll. Helst ska vi även kunna påverka ljusets intensitet, eftersom vi alla har olika sätt att se, och olika sysslor att utföra. Wrap är en sådan armatur. Wrap är allmän- och arbetsbelysning för kontor, skolor och andra offentliga miljöer. Hjärtat i Wrap-familjen är den pendlade arbetsplatsarmaturen som ger både direkt och indirekt ljus. Lösningen ger en effektiv ljuskontroll och det är enkelt för användaren att reglera ljuset i detalj. 14

17 523 Wrap LED Armatur Systemeffekt, W Färgtemp., K Ljusfördelning Ljusflöde, lm Effektivitet, lm/w kg / För aktuell information om effekt och ljusflöde, se vår hemsida. Montage För montage i wirependel. Armaturfäste med friktionslås ingår i armatur. Fästet är skjutbart utmed armaturen för flexibelt upphängsavstånd. Anslutning Inkoppling sker vid armaturens ände och döljs av yttergaveln. 5-polig snabbkopplingsplint i armaturens ena ände. Utförande Stomme av extruderad aluminium och gavlar av gjuten metall. Lackerad i vit struktur (RAL 9016). Klar akrylplastskiva på armaturens ovansida. Bländskydd Lamell alugrålackerat lamellbländskydd av stålplåt. Övrigt Wrap LED har ett specialutvecklat lamellbländskydd som mekaniskt avskärmar dioderna från bländning i relevanta vinklar. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 4000 K 80 L h MacAdam 4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -16 En dragströmbrytare -402 DALI/faspulskontroll -448 e-sense ActiLume singelarmatur dragdimbrytare -449 DALI/faspulskontroll, en dragdimbrytare Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Tillbehör Komplett wireupphäng, takkoppar och anslutningsledning 3 1,0 mm². L=1,0 m Liten + stor takkopp, vita/par Stora takkoppar, vita/par Liten + stor takkopp för bärprofil 25 mm, vita/par Stora takkoppar för bärprofil 25 mm, vita/par Komplett wireupphäng, takkoppar och anslutningsledning 5 1,0 mm². L=1,0 m. Liten + stor takkopp, vita/par ( ) Stora takkoppar, vita/par ( ) Liten + stor takkopp för bärprofil 25 mm, vita/par Stora takkoppar för bärprofil 25 m, vita/par Lamell Wrap LED har en medelluminans under 3000 cd/m² och uppfyller därmed belysningsstandarden EN Wrap LED har ett flexibelt fäste för wireupphäng som går att justera i sidled. Fästet medföljer vid leverans. 15

18 Notor LED Design Julle Oksanen och Vesa Honkonen Fagerhults klassiska interiörarmatur finns nu även i en LED-version. Familjen är komplett med en nedpendlad, en takmonterad och en infälld variant som tillsammans löser belysningsprojektets alla utmaningar. Med små mått och rena linjer har Notor blivit populär bland ljusdesigners och arkitekter som vill framhäva rummets utformning. Notor är också ett självklart val i sammanhang där man vill skapa långa ljuslinjer. Notor bygger på en nätt aluminiumprofil med natureloxerad yta och har konstruerats för att ge många möjligheter att arbeta kreativt med belysningsplaneringen. Rampmontage och L-kopplingar är några av finesserna. Armaturerna kan snabbkopplas för säker och effektiv installation. Notor LED är ljussatt ända ut till armaturhusets gavel, vilket ger ytterligare frihet att skapa med vinklar och helt lysande hörn. 16

19 Notor LED 1. Notor LED utnyttjar fördelarna med lysdioder. Armaturen har en enastående jämnhet i kupan och ett högt ljusutbyte. 2. Anslutning av system sker i startarmaturens gavel. Inkopplingen döljs av ett täcklock. Startarmaturen används även som singelmontage. 3. Vid ramp- och systemmontage sker överkoppling via snabbkoppling, armaturerna klickas ihop och säkras med ett skruvförband. Varje armaturenhet har ett integrerat driftdon. 4. Ramparmaturer har en obruten ljuslinje utan mörka fält vid övergången mellan armaturenheterna L-skarvarna är helt lysande, vilket skapar en estetisk tilltalande övergång i hörn. 6. Dioderna är beröringsskyddade med en plastskiva för att undvika yttre påverkan Notor LED väggfästen Notor LED systemmått 1) Left Cont. Start 2) 598 3) 1) Väggkonsol med anslutningsdel, vänster 2) Väggkonsol 3) Väggfäste 17

20 523 Notor LED Armatur Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg Start/Singel Ramp Rak armatur Lysande Hörn Höger * Vänster * * Enbart för pendelmontage och i slutna system. För aktuell information om effekt och ljusflöde, se vår hemsida. Montage För montage som singel eller i ramp dikt tak samt via wirependel och speciell bygel som ger flexibelt c/c. Kan även monteras på vägg via väggkonsol, se tillbehör. Anslutning Armaturen är försedd med införingshål på ovansida. För utanpåliggande ledning används speciell gavel med införingshål, se tillbehör. Armaturenhet är försedd med överkopplingsledning (5 1,5 mm²) och snabbkoppling i vardera gaveln. Vid ev. rampmontage ska armaturrad alltid inledas med startarmatur. Utförande Armaturenhet i natureloxerad extruderad aluminium. Bländskydd Opal skiva i frostad akryl (PMMA). Tillbehör Montage- och kompletteringsdetaljer, se tillbehör. Övrigt Dioderna är beröringsskyddade. Lysande L-skarv med möjlighet till inkoppling kan enbart pendlas. Lysande hörn som startarmatur har enbart överkopplingsdetaljer och snabbkoppling i en ända och används i slutna system. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 4000 K 85 L h MacAdam 4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -402 DALI/faspulskontroll Ange tilläggsnummer på markerade armaturer för önskad funktion. Alla versioner LED ger jämn luminans och helt lysande hörn. Start A₁ A+6 A₂ Continuous A₁ A A₂ 100 W A A₁ A₂ W A A₁ A₂ Vid rampmontage sker all inkoppling i startarmaturen, vilket ger en säker och effektiv installation. 18

21 Notor LED Tillbehör Väggkonsol/fäste. Används i kombination med ramparmatur. Gavlar ingår. Väggkonsol Väggkonsol med anslutningsdel (sitter till vänster) Väggfäste Väggfäste Gavel Gavel, anslutningssida/st Gavel med införingshål, anslutningssida/st Wirefäste inkl. friktionslås Wirefäste inkl. friktionslås, alugrå (exkl. wire)/par Wirefäste inkl. friktionslås, svart (exkl. wire)/par Wireupphäng med alugrå wirefäste och takkoppar. L=1,5 m. Små takkoppar, vita/par Små takkoppar, grå/par Små takkoppar för bärprofil 25 mm, vita/par Små takkoppar för bärprofil 25 mm, grå/par

22

23 Infällt Interiörarmaturer för infällnad Notor infälld LED intro Notor infälld LED Opal dropped 24 Notor infälld LED Opal flush 25 Notor infälld LED tillbehör 26 Multilume Flat intro Multilume Flat Delta 30 Multilume Flat Opal 31 Multilume Free 33 Pozzo intro Pozzo I Delta 36 Pozzo I Opal 37 21

24 Notor infälld LED Fagerhults klassiska armatur Notor finns nu även i en LED-version. Familjen är komplett med en infälld, en nedpendlad och en takmonterad variant som tillsammans löser belysningsprojektets alla utmaningar. Med små mått och rena linjer har Notor blivit populär bland ljusdesigners och arkitekter som vill framhäva rummets utformning. Notor är också ett självklart val i sammanhang där man vill skapa långa ljuslinjer. Notor bygger på en nätt aluminiumprofil med natureloxerad yta och har konstruerats för att ge många möjligheter att arbeta kreativt med belysningsplaneringen. Rampmontage och L-kopplingar är några av finesserna. Armaturerna kan snabbkopplas för säker och effektiv installation. Notor LED är ljussatt ända ut till armaturhusets gavel, vilket ger ytterligare frihet att skapa med vinklar och helt lysande hörn. 22

25 Notor infälld LED 1. För att mekaniskt hålla samman armaturerna i en armaturramp används ett skruvförband för den mekaniska stabiliteten. 2. Gaveln monteras i armaturprofilen med två skruvar Beroende på bländskydd används olika gavlar. Opal flush har en gavel som följer armaturens ram medan Opal dropped har en gavel med en läpp som täcker även akrylprofilens form Vid rampmontage av armaturer används en täckprofil i början och en i slutet av rampen. Detta för att förhindra glipor eftersom aluminiumstommen och akrylbländskydden längdutvidgas olika mycket. Täckprofil medföljer startarmatur Uppfästningsbeslagen monteras innan armaturen förs upp i taket. När skruven dras åt underifrån svänger uppfästningsbeslaget ut och låser armaturen. 8. För att nå önskad längd på rampen i de fall armaturerna inte helt fyller måttet finns en 600 mm lång utfyllnadsprofil som kan kapas till önskad längd. 9. OBS! Efter varje L-koppling skall startarmatur användas för vidarekoppling. Max ramplängd 30 m. Begränsas av längdutvidgning i de olika materialen. Önskas längre ramp får man starta om med en ny ramp. 7 8 Continuous/End L-Coupler L-Coupler Start Start Continuous/End Continuous/End Start L-Coupler Start Start L-Coupler L-Coupler 9 23

26 523 Notor infälld LED Opal flush Rak armatur Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg Singel Start Ramp * * * Går ej att montera singel i synligt bärverk (VTB). För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. Anslutning Anslutning sker i kopplingsbox på armaturens ovansida. Wieland Chassikontakt 3-poling (GST 18i3), vid ljusreglering 5-polig (GST 18i5). Vid rampmontage skall armaturrad alltid starta med startarmatur. Vid rampmontage sammankopplas armaturenheterna med skarvledning i kopplingsboxen. Utförande Armaturstomme av natureloxerad extruderad aluminium. Vid rampmontage erhålls en obruten lysande linje, gäller även för L-kopplingen. Bländskydd Opal skiva i frostad akryl (PMMA). Övrigt Tillbehör och ledningar, se Tillbehör. Lysande hörn Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 85 L h MacAdam 4 SDCM 4000 K 85 L h MacAdam 4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -402 DALI/faspulskontroll Ange tilläggsnummer på markerade armaturer för önskad funktion. Opal flush, 600 mm Opal flush, 1200 mm Rampkoppling böjs in i stommen vid singelmontage. Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ Continuous Total A¹ t h 78.5 A¹ h t A² LED-kortet sitter välskyddat under transparent beröringsskydd med linsfunktion. 24

27 523 Notor infälld LED Opal dropped Rak armatur Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg Start Singel/Ramp/Avsluts * , * , * Går ej att montera singel i synligt bärverk (VTB). För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Monteras i undertak med synlig bärprofil, VTB (25 alt. 15 mm) eller fast undertak. Anslutning Anslutning sker i kopplingsbox på armaturens ovansida. Wieland Chassikontakt 3-poling (GST 18i3), vid ljusreglering 5-polig (GST 18i5). Vid rampmontage skall armaturrad alltid starta med startarmatur. Vid rampmontage sammankopplas armaturenheterna med skarvledning i kopplingsboxen. Utförande Armaturstomme av natureloxerad extruderad aluminium. Vid rampmontage erhålls en obruten lysande linje, gäller även för L-kopplingen. Bländskydd Opal extruderad profil i frostad akryl (PMMA). Bländskyddet hänger ner 10 mm från taket och ger omfältsluminans till tak och vägg. Övrigt Tillbehör och ledningar, se Tillbehör. Lysande hörn Modullängd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg , , För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 85 L h MacAdam 4 SDCM 4000 K 85 L h MacAdam 4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -402 DALI/faspulskontroll Ange tilläggsnummer på markerade armaturer för önskad funktion. Opal dropped, 600 mm Opal dropped, 1200 mm LED ger jämn luminans och helt lysande hörn. Single Module A¹ A² A¹+22 A¹ A¹+22 A¹ A¹+22 A¹ Total A¹ Total A² A¹ + A¹ A¹ + A¹ + 26 A¹ Continuous Total A¹ t h h t A¹ A² Utfyllnadsprofil. 25

28 Notor infälld LED Tillbehör 1. Uppfästningsbeslag Uppfästningsbeslag/par Utfyllnadsprofil Utfyllnadsprofil 600 mm, Opal dropped Utfyllnadsprofil 600 mm, Opal flush Gavel Gavel/par, Opal flush Gavel/par, Opal dropped Täckprofil Täckprofil/par ger IP 44 på dropped startarmatur som användas som singel. Täckprofil medföljer startarmatur Anslutningsledningar Anslutningsledning till Wieland (GST) snabbkopplingssystem. L=2,0 m med hona exkl. stickpropp. 3-polig. 1-fas L=2,0 m med hona med jordad stickpropp. 3-polig. 1-fas L=2,0 m med hona exkl. stickpropp. 5-polig. 1-fas + ljusreglering Skarvledningar snabbkopplingssystem, 3-polig Vit skarvledning Wieland (GST), ledningsarea 1,5 mm 2. L=1,0 m med hon- och hankontakt. 3-polig. 1-fas L=2,0 m med hon- och hankontakt. 3-polig. 1-fas L=2,5 m med hon- och hankontakt. 3-polig. 1-fas L=3,0 m med hon- och hankontakt. 3-polig. 1-fas Skarvledningar snabbkopplingssystem, 5-polig Svart skarvledning Wieland (GST), ledningsarea 1,5 mm 2. L=1,0 m med hon- och hankontakt. 5-polig. 1-fas + ljusreglering L=2,0 m med hon- och hankontakt. 5-polig. 1-fas + ljusreglering L=2,5 m med hon- och hankontakt. 5-polig. 1-fas + ljusreglering L=3,0 m med hon- och hankontakt. 5-polig. 1-fas + ljusreglering ex. 1.0 m mm 1200 mm 647 Length Inter-connecting cable mm 1.0 m mm 1.0 m mm 2.0 m mm 2.0 m mm 2.0 m mm 2.5 m

29

30 Multilume Flat Med Multilume Flat tar LED steget från downlightformatet till en komplett allmänbelysning med kapacitet att ersätta den traditionella T5-armaturen. Multilume Flat är mer energieffektiv än en T5-lösning, med teknik som gör armaturen till ett utmärkt alternativ för krävande belysningsuppgifter i kontorsmiljöer. En generös mängd tätt placerade dioder bidrar till en jämn ljusbild som kan varieras genom bländskyddsvalet. Ett mikroprismatiskt Delta-bländskydd ger en mycket kontrollerad ljusbild som uppfyller standardens krav på 3000 cd/m². Ett opalt bländskydd ger ett krispigt ljus och en något vitare armaturyta. Armaturerna kan också regleras med hänsyn till dagsljusinfall och närvaro. Multilume Flat har utvecklats för att svara upp mot behoven i samtida byggnadsprojekt med snäva tidsramar och begränsat med plats i undertaken. 28

31 Multilume Flat Förutom modul finns Multilume Flat även som och De senare finns för tak med synlig bärprofil Armaturen mäter endast 50 mm på höjden och har en flexibel driftdonsbox fäst med kardborrband. Anslutningskabeln mellan armatur och driftdonsbox är så lång att driftdonsboxen kan placeras antingen på armaturen eller, om det är trångt ovan undertak, vid sidan av armaturen. 5. Driftdonsboxen har två införingsöppningar för fast anslutning vilket ger möjlighet till vidarekoppling. 6. Utformningen av ramen på Multilume Flat gör att den linjerar med T-profilens underkant, vilket ger ett rent och snyggt uttryck i undertaket

32 523 Multilume Flat Delta Armatur Längd Bredd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg Synlig bärprofil (VTB) För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Monteras i undertak med synlig bärprofil (25 mm). Anslutning Anslutning i driftdonsbox. Driftdonsboxen är frånkopplingsbar och kan placeras vid sidan av armaturen. Snabbkopplingsplint 3 1,5 mm² (vid ljusreglering 5 1,5 mm²). Kan även levereras med 2,5 m anslutningsledning och jordad stickpropp. Utförande Armaturstomme av vitlackerad stålplåt (RAL 9016). Ram av vitlackerad aluminium (RAL 9016). Bländskydd Delta mikroprismabländskydd i akryl (PMMA) med en tunn opaldiffusor (akryl/pmma) innanför. Övrigt Skyddsform IP 44 under undertak resp. IP 20 ovan undertak. Information LED-armatur Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam4 SDCM 4000 K 80 L h MacAdam4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -03 Anslutningsledning, jordad stickpropp, RKK 3 0,75 mm², L=2,5 m -402 DALI/faspulskontroll Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Tillbehör Ram för ytmontage A 2 HB B 2 C 2 A 1 C B 1 82 A 1 A 2 B 1 B 2 C 1 C HB Ballast box Ram för ytmontage. 30

33 523 Multilume Flat Opal Armatur Längd Bredd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg Synlig bärprofil (VTB) För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Armatur för infällning i undertak. Oventilerad alt. ventilerad byggnadsdel. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Monteras i undertak med synlig bärprofil (25 mm). Anslutning Anslutning i driftdonsbox. Driftdonsboxen är frånkopplingsbar och kan placeras vid sidan av armaturen. Snabbkopplingsplint 3 1,5 mm² (vid ljusreglering 5 1,5 mm²). Kan även levereras med 2,5 m anslutningsledning och jordad stickpropp. Utförande Armaturstomme av vitlackerad stålplåt (RAL 9016). Ram av vitlackerad aluminium (RAL 9016). Bländskydd Opal skiva i frostad akryl (PMMA). Övrigt Skyddsform IP 44 under undertak resp. IP 20 ovan undertak. Information LED-armatur Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam4 SDCM 4000 K 80 L h MacAdam4 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -03 Anslutningsledning, jordad stickpropp, RKK 3 0,75 mm², L=2,5 m -402 DALI/faspulskontroll Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Tillbehör Ram för ytmontage A 2 HB B 2 C 2 A 1 C B 1 82 A 1 A 2 B 1 B 2 C 1 C HB Ballast box Armaturen linjerar med undertaket. 31

34

35 523 Multilume Free Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Enbart för undertak med synlig bärprofil. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Anslutning Levereras med 2,5 m anslutningsledning och Europa-stickpropp (klass II). Vid ljusreglering levereras armaturen med 5-ledare (klass I). Utförande Armaturstomme av vit PC/ABSplast. Bländskydd Opal diffusor i PC+PET. Armatur Längd Bredd Färgtemp., K Systemeffekt, W Ljusflöde, lm Effektivitet, lm/w kg Armatur måste kompletteras med önskad funktion, se tabell med tilläggsnummer. För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 5 SDCM 4000 K 80 L h MacAdam 5 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -03 Anslutningsledning, jordad stickpropp, RKK 3 0,75 mm², L=2,5 m -402 DALI/faspulskontroll Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt Lättåtkomlig driver på armaturens ovansida. 33

36 Pozzo Design Örjan Nilsson, Yellon Med sin kombination av teknik och estetik är Pozzo unik. Diffusorn är vertikalt justerbar och kan användas som ljusbrunn i infällt läge. Den kan även sänkas för att linjera med undertaket, vilket ger en ny armatur med storytig, rundstrålande effekt: rummet förstärks och känns ljusare än vad luxmätaren visar. Pozzos två ansikten gör det tacksamt att belysningsplanera, med möjlighet att utveckla spännande koncept för såväl mindre som riktigt stora ytor. Som en ljusbrunn för Pozzo in dagsljuskänsla i en mörk och dyster korridor. När de stora, ljusa ytorna istället linjerar med taket kan den ge samma upplevelse som en glasöverbyggnad till exempel i en rymlig entré. I utvecklingen av Pozzo har vi lagt stor vikt vid opacitet och jämnhet i luminans men samtidigt är verkningsgraden ovanligt hög för armaturtypen. Pozzo med Delta möter kraven hos EN på 3000 cd/m 2 för bildskärmsarbete och fungerar därför utmärkt till kontorsmiljöer. 34

37 Pozzo 1. Som flerfunktionsarmatur liknar Pozzo ingen annan. Själva förutsättningen finns i diffusorns ytterkant, vilken försetts med en urfasning i form av ett dike. Diket styr och förstärker ljuset mot brunnnens sidor för att ge en mildare övergång mellan armaturen och det mörkare taket. Lösningen gör det också enkelt att reglera skärmens läge, alternativt avlägsna den helt för byte av ljuskälla. Diffusorn hålls smidigt på plats av fyra bladfjädrar. 2. För att ytterligare motverka kontrasterna mellan armaturens lysande ytor och det mörka taket har vi vidareutvecklat Soft Frame. En lätt fasning i mötet med taket skapar en behaglig övergång och ger armaturen ytterligare en dimension Montagebyglar ingår alltid i leverans. Vid montage i mjuka tak rekommenderas montageplåt

38

39 Industri Armaturer för industrimiljöer Kaptur LED intro 40 Kaptur LED 41 39

40 Kaptur LED Kaptur är en kapslad industriarmatur med LED som passar bra i utsatta och kalla miljöer. Med skyddsklass IP 65 är armaturen ett utmärkt val till garage eller kulvertar. Dess LED-lösning ger enkelt underhåll och gör Kaptur LED till en driftsäker armatur med lång livslängd. 40

41 523 Kaptur LED Armatur Systemeffekt, W Färgtemp., K Ljusflöde, lm Effektivitet, lm/w mm kg Akryl PC För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Dikt tak, vägg, lina och konsol. Multiupphäng, se tillbehör, kan användas för montage dikt tak och vägg samt för kedje- eller wirependel. Anslutning Två strypnippelförsedda införingshål 22 mm ett i vardera gavel. Snabbkopplingsplint 5 2,5 mm² i vardera gavel med 3-fas överkopplingsledning 5 2,5 mm². Utförande Stomme av glasfiberarmerad polyester. Montageplåt av vitlackerad aluminiumplåt. Bländskydd Kupa av plast, akryl (PMMA) alt. polykarbonat (PC, IK09) med kuplås av rostfritt stål. Akrylkupan är pärlmönstrad och PC-kupan har invändiga rillor i längdriktningen. Övrigt Uppfyller kraven för D-märkning dvs. begränsad yttemperatur (90 C) enligt Elinstallationsreglerna SS LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 4000 K 80 L h MacAdam 3,5 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -402 DALI/faspulskontroll -440 e-sense Move Ange tilläggsnummer på markerade armaturer för önskad funktion. Tillbehör Linfäste/par Multiupphäng Rörfäste/par Ställbart takfäste/par Ställbart väggfäste/par Väggkonsol, 135, L=200 mm/st Väggkonsol, 90, L=150 mm/st Väggkonsol, 90, L=250 mm/st Akryl PC Reservkupa för 22 W Reservkupa för 43 W Reservkupa för 51 W Akryl PC W A B C D C B D A LED-modul. 41

42 42

43 Downlights För infällnad eller montage dikt tak Easy intro 63 Easy LED 64 Easy MV 65 Pleiad G3 intro Pleiad Comfort Basic G3 ytmonterad 55 Pleiad Comfort G3 infälld 48 Pleiad Comfort G3 ytmonterad 54 Pleiad Compact Basic G3 infälld 50 Pleiad Compact G3 infälld 49 Pleiad G3 Robust infälld 52 Pleiad G3 tillbehör Pleiad LED intro 58 Pleiad LED Wallwasher 59 Pleiad Power LED intro 60 Pleiad Power LED fast 61 Pleiad Power LED flex 62 Pleiad Wallwasher G

44 Pleiad G3 Design Wilma Daemen Pleiad G3-familjen är ett komplett LED-koncept med fokus på ljuskvalitet, ergonomi, energieffektivitet och snabb installation. Dess långa livslängd och prestanda kompletterad med en tidsbesparande, verktygslös installation, gör Pleiad G3 till ett mycket ekonomiskt val med fördelaktig pay off-tid. Familjen erbjuder många alternativa ljusfördelningar, ljusreglering och vissa modeller med möjlighet att växla färgtemperatur från varmt till kallt ljus. Använd Pleiad G3 i hela projektet, från entrén, genom korridorerna till lounger och konferensrum. Pleiad Compact G3 Pleiad Compact G3 är en slimmad version (höjd ovan undertak 100 mm) och passar i undertak med begränsat utrymme. Reflektorn är matt eller blank med mekanisk avskärmningsvinkel på upp till 25. Pleiad Robust G3 Ett hållbart alternativ (skyddsklass IK10) som alltid ger ljus och trygghet i sin omgivning. Ringskyddet fästs med säkerhetsskruvar. Pleiad Comfort Basic G3 ytmonterad Basic-modellen har utbytbar LED-modul med integrerat driftdon. För miljöer som kräver ljus från downlights men där infällt montage inte är möjligt. 44

45 Pleiad G3 Pleiad Wallwasher G3 Pleiad Wallwasher G3 ger inomhusmiljöer det omfältsljus som forskning visar är viktigt för vårt välbefinnande. Ljuset når ända upp till vinkeln där vägg möter tak med bibehållen energieffektivitet. Färgtemperaturen kan i vissa modeller justeras från kallt till varmt. Pleiad Comfort G3 Pleiad Comfort G3 är seriens flaggskepp med överlägsen ljusbehandling. Reflektorn är matt eller blank med mekanisk avskärmningsvinkel på upp till 45. Pleiad Compact Basic G3 Basic-modellen har utbytbar LED-modul med integrerat driftdon. Reflektorn är matt eller blank med mekanisk avskärmningsvinkel på upp till 25. Pleiad Comfort G3 ytmonterad Rakt och enkelt formspråk med likvärdiga ljusegenskaper som infällda versioner. För miljöer som kräver ljus från downlights men där infällt montage inte är möjligt. 45

46 Pleiad G3 Advanced glare control Advanced Glare Control (AGC) är den senaste reflektorteknologin utvecklad av Fagerhult för Pleiad G3. AGC är en innovativ lösning för behandling (avskärmning och distribution) av ljusintensiteten som är betydligt kraftigare hos LED jämfört med konventionell teknik. AGC från Fagerhult skapar en mjuk övergång mellan tak och armatur samtidigt som bländningen hålls till minimala nivåer. Den innovativa lösningen kontrollerar ljusintensiteten och ger bibehållen ljuskvalitet. AGC från Fagerhult verkar i symbios med reflektorn. För perfekt jämnhet i ljusnivån sprider AGC ljuset i reflektorn och fördelar ljuset jämnt över ytan som ska belysas. Resultatet är en mjuk upplevelse fri från bländning för människan som vistas eller passerar i belysningen. 46

47 Pleiad G3 Uthållig design Ledande belysningskunskap och den senaste LED-teknologin gör att Fagerhult har ökat armaturseriens livslängd till längre perioder än någonsin. För fullständig anpassning till ljuskällans egenskaper har den nya generationens Pleiad utvecklats enbart för LED. Sofistikerad design gör armaturhuset till ett passivt kylsystem som styr värmen bort från elektroniken. Med lägre temperatur ökar armaturens livslängd och säkerställer en kvalitativ belysningsupplevelse under lång tid. Enkel installation Snabb installation helt befriad från verktyg lade grunden till Pleiads segertåg över världen. Genom innovativ gravitationsteknik har Fagerhults ingenjörer trimmat den enkla och snabba installationen ytterligare. Se hur enkelt man installerar en Pleiad G3. 47

48 523 Pleiad Comfort G3 Armatur LED-modul, lm, W Färgtemp., K Ljusflöde, lm Effektivitet, lm/w kg Reflektor Bredstrålande 1100, Blank , Matt , Blank , Matt , Blank , Matt , Blank , Matt , Blank , Matt , Blank , Matt , Blank , Matt Medelstrålande 1100, Matt , Matt , Matt , Matt , Matt , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Stabila montagefjädrar ingår. Vid montage i mjuka tak skall montageskiva användas. Driftdonsboxen är separat för flexibelt montage. Anslutning Anslutning sker i fristående LEDdriftdon. Armaturen levereras med mellankopplingskabel med snabbkoppling i driftdonet. Utförande Armaturstomme av svart gjuten aluminium. Synlig reflektorring av vit PC-plast (RAL 9003). Reflektor Reflektor av högglans- alt. matteloxerad aluminium. Blank metalliserat ringbländskydd över LED-modul. Mekanisk avskärmning 45. Övrigt Armaturen är försedd med dammskydd i ljusöppningen. Skyddsform IP 44 under undertak resp. IP 20 ovan undertak. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -365 TouchDIM/DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Bredstrålande, blank reflektor Medelstrålande, matt reflektor Effektiv bländningskontroll monterad i reflektorn t Max Montagefjäder frigörs med ett enkelt handgrepp. 48

49 523 Pleiad Compact G3 Armatur LED-modul, lm, W Färgtemp., K Ljusflöde, lm Effektivitet, lm/w kg Reflektor 1100, Blank , Matt , Blank , Matt , Blank , Matt , Blank , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Stabila montagefjädrar ingår. Vid montage i mjuka tak skall montageskiva användas. Driftdonsboxen är separat för flexibelt montage. Anslutning Anslutning sker i fristående LEDdriftdon. Armaturen levereras med mellankopplingskabel med snabbkoppling i driftdonet. Utförande Armaturstomme av svart gjuten aluminium. Synlig reflektorring av vit PC-plast (RAL 9003). Reflektor Reflektor av högglans alt. matt eloxerad aluminium. Blank metalliserat ringbländskydd över LED-modul. Mekanisk avskärmning 25. Övrigt Armaturen är försedd med dammskydd i ljusöppningen. Skyddsform IP 44 under undertak resp. IP 20 ovan undertak. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -365 TouchDIM/DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Blank reflektor t Max Montagefjäder i inspänt läge. 49

50 523 Pleiad Compact Basic G3 Armatur LED-modul, lm, W Färgtemp., K Ljusflöde, lm Effektivitet, lm/w kg Reflektor 1100, Blank , Matt , Blank , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Stabila montagefjädrar ingår. Vid montage i mjuka tak skall montageskiva användas. Anslutning Snabbkopplingsplint 3 2,5 mm 2, överkoppling möjlig. Alternativ anslutning med sladd och stickpropp eller snabbkoppling. Utförande Armaturstomme av svart gjuten aluminium. Synlig reflektorring av vit PC-plast (RAL 9003). Reflektor Reflektor av högglans alt. matt eloxerad aluminium. Blank metalliserat ringbländskydd över LED-modul. Mekanisk avskärmning 25. Övrigt LED-modul inkluderar driftdon och byts enkelt med bajonettfunktion. Armaturen är försedd med dammskydd i ljusöppningen. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 5 SDCM 4000 K 80 L h MacAdam 5 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -03 Anslutningsledning, jordad stickpropp, RKK 3 0,75 mm², L=2,5 m -111 Wieland GST18i3 (3-polig). Ett uttag. Ange tilläggsnummer på markerade armaturer för önskad funktion. Enbart ett tilläggsnummer möjligt. Blank reflektor LED-modul inkluderar driftdon och byts enkelt med hjälp av bajonettfästet t Max Pleiad Compact Basic G3 kan levereras med snabbkoppling. 50

51

52 523 Pleiad Wallwasher G3 Armatur LED-modul, lm, W Färgtemp., K Ljusflöde, lm, lm Effektivitet, lm/w kg Reflektor 1100, Blank , Blank , Blank , Blank , Blank För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Får ej täckas med isolering. För detaljerad info, se montageanvisning på vår hemsida. Stabila montagefjädrar ingår. Vid montage i mjuka tak skall montageskiva användas. Driftdonsboxen är separat för flexibelt montage. Anslutning Anslutning sker i fristående LEDdriftdon. Armaturen levereras med mellankopplingskabel med snabbkoppling i driftdonet. Utförande Armaturstomme av svart gjuten aluminium. Synlig reflektorring av vit PC-plast (RAL 9003). Reflektor Metalliserad PBT i blank aluminium. Reflektorn är skyddslackerad med reptålig skyddslack. Övrigt Armaturen är försedd med dammskydd i ljusöppningen. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -365 TouchDIM/DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Alla versioner t Max Reflektorns utformning ger ljus över hela väggen ända upp till taket. 52

53 523 Pleiad Robust G3 Pleiad Robust G3 Comfort LED-modul, lm, W Färgtemp., K Ljusflöde, lm kg Reflektor 1100, Matt , Matt , Matt , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. Montage Infällning i oventilerad alt. ventilerad byggnadsdel. Stabila uppfästnings ben ingår. Vid montage i mjuka tak skall montageskiva användas. Driftdonsboxen är frånkopplingsbar för flexibelt montage. Anslutning Anslutning sker i fristående LEDdriftdon. Armaturen levereras med mellankopplingskabel med snabbkoppling i driftdonet. Utförande Armaturstomme av svart gjuten aluminium. Tvådelad synlig dekorring av aluminium. Armaturen har slagtålig PETG-skiva i ljusöppningen mellan ringarna. Armaturen och ringarna låses med torxskruvar med centrumpigg. Reflektor Reflektor av matteloxerad aluminium. Blank metalliserat ringbländskydd över LED-modul. Övrigt Armaturen uppfyller högsta mekaniska skydd underifrån enligt internationell klassning IK10. Skyddsform IP 64 under undertak resp. IP 20 ovan undertak. Pleiad Robust G3 Compact LED-modul, lm, W Färgtemp., K Ljusflöde, lm kg Reflektor 1100, Matt , Matt , Matt , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -365 TouchDIM/DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Pleiad Robust G3 Comfort Pleiad Robust G3 Compact Ljuskällan skyddas av en PEGT klarplastskiva som hålls av en inre ring t Max Ring monteras med säkerhetsskruv torx med centrumpigg. 53

54 523 Pleiad Comfort G3 Ytmonterad Montage Montage dikt tak. Montageplåt med två fästhål. Anslutning 3-polig snabbkopplingsplint 2,5 mm², överkoppling möjlig. Vid ljusreglering 5-polig snabbkopplingsplint, överkoppling möjlig. Ledningsinföring från armaturens ovansida alt. via 3 st knock-out öppningar, 90 alt 180. Utförande Armaturstomme av vit (RAL 9016) gjuten aluminium. Reflektor Reflektor av högglans- alt. matteloxerad aluminium. Blank metalliserat ringbländskydd över LED-modul. Mekanisk avskärmning 45. Armatur LED-modul, lm, W Färgtemp., K Ljusflöde, lm Effektivitet, lm/w kg Reflektor 1100, Blank , Matt , Blank , Matt , Blank , Matt , Blank , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 3 SDCM 4000 K 80 L h MacAdam 3 SDCM För mer information om LED, se kapitlet Teknisk information. Tilläggsnummer -365 TouchDIM/DALI Ange tilläggsnummer på markerade armaturer för önskad funktion. Blank reflektor Matt reflektor Effektiv bländningskontroll monterad i reflektorn. 54

55 523 Pleiad Comfort Basic G3 Ytmonterad Montage Montage dikt tak. Montageplåt med två fästhål. Anslutning 3-polig snabbkopplingsplint 2,5 mm², överkoppling möjlig. Ledningsinföring från armaturens ovansida alt. via 3 st knock-out, 90 alt Utförande Armaturstomme av vit (RAL 9016) gjuten aluminium. Reflektor Reflektor av högglans- alt. matteloxerad aluminium. Blank metalliserat ringbländskydd över LED-modul. Mekanisk avskärmning 25. Övrigt LED-modul inkluderar driftdon och byts enkelt med bajonettfunktion. Armatur LED-modul, lm, W Färgtemp., K Ljusflöde, lm Effektivitet, lm/w kg Reflektor 1100, Blank , Matt , Blank , Matt För aktuell information om effekt och ljusflöde, se vår hemsida. LED-information Färgtemp. (CCT) Ra (CRI) Livslängd Färgkvalitet 3000 K 80 L h MacAdam 5 SDCM 4000 K 80 L h MacAdam 5 SDCM För mer information om LED, se kapitlet Teknisk information. Blank reflektor Matt reflektor LED-modul inkluderar driftdon och byts enkelt med hjälp av bajonettfästet. 55

56 Pleiad G3 Tlllbehör Mixa och matcha Med dekorativa och praktiska tillbehör kan du anpassa Pleiad för att skapa olika stämningar och lösa belysningsuppgiften på ditt sätt. Tillbehören går även att använda vid service av belysningsanläggningar som har installerats tidigare. Se vår hemsida för det kompletta utbudet av Pleiad-tillbehör och artikelnummer. Opus Opal strukturskärm och vit Kantring II. Ger ett behagligt omfältsljus i taket. Matt reflektor rekommenderas. Plane Tunn och slätborstad ring av aluminium som monteras på armaturens kantring. Täckskiva opal IP 54 Är en kombination av Kantring III och en opal polykarbonatskiva. Kantring III Kantringen monteras med en enkel bajonettfunktion och täcker reflektorns underkant. Finns i vitt och grått utförande samt med borstad matt aluminium. Täckskiva klar IP 64 Är en kombination av Kantring III och en klar polykarbonatskiva. Ring Opal eller färgad ring med vit Kantring III. Matt reflektor rekommenderas. 56

57 Ice Blästrad ring av glas som monteras på armaturens kantring. Cilindriq rills Är en kombination av en opal strukturskärm med rillor i öppningen och vit Kantring II. Skapar ett omfältsljus över taket. Ringlight Två ringar av blästrat glas med matt kantring av aluminium eller vitlackerad stålplåt. Matt reflektor rekommenderas. Ringlight monteras med en enkel bajonettfunktion helt utan synliga skruvar. Kantring II Kantringen monteras med en enkel bajonettfunktion och täcker reflektorns underkant. Finns i vitt och grått utförande samt med borstad matt aluminium. Täckskiva Delta IP 20 Är en kombination av Kantring III och en mikroprismatisk skiva i klar akryl. Plain Dekoration av blästrat glas. Fästs mot reflektorn med tre trådfjädrar och vit Kantring III. Matt reflektor rekommenderas. Skapar ett omfältsljus över taket. Retrofit kit Är en kombination av en kantring och en montageplåt. Finns även i en version med vitlackerad plåtrondell. Möjliggör återmontage i befintligt hål, mm. 57

58 Pleiad LED Pleiad LED Wallwasher utnyttjar LED-tekniken optimalt och ger väggen ett behagligt ljus. Med hjälp av ny reflektordesign har vi också kunnat undvika det klassiska problemet med en mörk rand där väggen möter taket. En jämn, mjuk matta av ljus fyller hela väggen och skapar därmed nya möjligheter för varierad och effektfull ljusplanering. Pleiad LED Wallwasher skapar på ett utmärkt sätt en varierad ljussättning med högre andel omfältsljus. Omfältsljuset skapar inte bara en dynamisk ljusmiljö utan kan även bidra till ett ökat välbefinnande. Det blir också möjligt att reglera ljusets färgtemperatur från kallare till varmare ljus över dagen eller efter behov. Genom att välja RGB kan man dessutom skapa mer spektakulära effekter i form av färgat ljus. 58
