1 När design och teknik möts ELKO Elektronik I det breda ELKO sortimentet finns det senaste inom teknik för en säker och pålitlig elinstallation. Broschyren är ett hjälpmedel avsedd att förenkla planering vid varje ändamål. Kombinationsramar i olika färg eller material gör dessutom ELKO till det naturliga valet för genomtänkta designlösningar.

2 Design & teknik Design och teknik möts hos ELKO ELKOs breda sortiment av elektronikprodukter ger en snygg och enhetlig installation. För att få en bra överblick över de mest förekommande apparaterna har vi därför sammanställt dem i denna broschyr. Du hittar på de första sidorna en översikt av den senaste tidens lanserade dimrar vilket ger dig en vägledning i din installation. Det har i och med -belysningens intåg varit svårt att välja rätt dimmer, men nu har det mesta fallit på plats. Det finns i dag bra lösningar med ljuskällor och dimrar som arbetar väl tillsammans. För att dimra från max belysning ända ner till noll, är den bästa och stabilaste lösningen att välja en dimmer där nolledare ska anslutas. Ett sätt som använts för att dimra lågt utan nslutning har varit att flytta dimmerkurvan nedåt vilket ofta fått till följd att max belysningen blir lägre. ELKO presenterar i denna broschyr både vrid- och puckdimrar med nslutning där dimmerkurvan är mellan 0 och 100 procent. Vi har även uppgraderat våra dimrar utan nslutning parallellt med utvecklingen hos de stora tillverkarna. Dessa dimrar ger bra dimmeregenskaper för de flesta ljuskällor i exempelvis retrofit utförande och används därför ofta i befintliga installationer där nslutning inte är möjlig. I och med utfasningen av även halogenlampan är det i princip bara som gäller för belysning i dag. Vi har förutom olika vrid- och puckdimrar även dimrar för DALI och 1-10V som används främst i kontor och offentlig miljö. Därtill presenterar vi förstås fler elektronikprodukter för säkra och pålitliga installationer som kan sänka elförbrukning och bidra till ökad komfort i hem, på arbetsplatser och i offentliga rum. Du möter både ELKO-klassiker och vidareutvecklade produkter inom timers, rörelsevakter, termostater och inte minst USB, med laddningsport för typ A och C, samt USB-uttag kombinerat med två stycken Eurouttag i samma enhet. 2

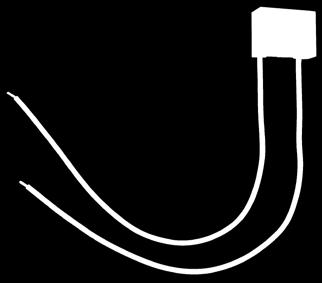

3 DIMMERPUCKAR Dimmerpuck 2-tråd 100W Liten och smidig dimmer för små laster, upp till 100W. Inställningsbar max- och mininivå. Standardinställningen är RC-läge (Bakkantsstyrning, GLE). Växlingsbart till RL-läge (Framkantsstyrning GLI). Elektroniskt kortslutnings- och automatiskt överlastskydd. Dimmerpucken registrerar automatiskt den induktiva lasten (RL-läge). Med monterade anslutningssladdar. Utan nslutning. Mått: 45x40x20 mm. Utan Dimmerpuck 3-tråd 150W Dimmerpuck för 150W med nslutning. Inbyggnadsdimmer avsedd för montage mellan impulsströmbrytare och last. Litet utförande gör den lämplig att montera i dosan bakom impulsströmställare. Dimringsområde: %. Inställningar för max- och mininivå och för lägst Startnivå. Omställningsbar mellan framkant 100W RL och bakkant 150W RC. Nolla skall anslutas. Inbyggt skydd mot överspänning och överhettning. Mått: 48x47x18,3 mm. Med E-nr Utförande tråd 100W 100W Bakkantsdimmer (GLE) E-nr Utförande tråd 150W 5 200W Framkantsdimmer (GLI) W Bakkantsdimmer (GLE) 5 200VA RC VA W Framkantsdimmer (GLI) 5 150W RL 4 20 VA 0 200W RC 0 150W Elektronisk kortslutning och automatiskt överlastskydd 0 150W RL 0 100W Elektronisk kortslutning och automatiskt överlastskydd Nya ljuskällor ger fler möjligheter men även ökade krav på installationen Rekommendationer och tips vid dimmerinstallation ELKO rekommenderar att man i alla dimmerinstallationer belastar dimmern med maximalt 80 % av dess godkända belastning. Detta reducerar temperaturen betydligt och ökar produktens livslängd. Här redogör vi för de olika dimmertekniker som finns. Framkantsstyrning: GLI - RL Framkantsstyrning (Leading edge, RL) använd för dimring av glödlampor och resestiva laster samt konventionella transformatorer, lysrör och många ljuskällor. Bakkantsstyrning: GLE - RC Bakkantsstyrning (Trailing edge, RC) använd för dimring av glödlampor och resestiva laster samt elektroniska transformatorer och många ljuskällor. Pulsbreddsmodulering PWM PWM-styrning innebär att belysningen regleras genom variation av längden på en fyrkantsvåg som genereras av exempelvis -driftdon. Variationen uppfattar ögat som en variabel ljusstyrka. 1-10V styrning Styrsignalen är en likspänning som varieras mellan en och tio volt. Drivdonet skickar ut 10V som dimmern reglerar till maxljus vid 10V och minljus vid 1 V. Spänning bestäms av inställning i anslutet drivdon. Dalistyrning DALI (Digital Adressable Lighting Interface) är ett standardiserat digitalt protokoll för ljusstyrning. Till armaturen ansluts, förutom fas-, noll- och skyddsledare, två ledare för digitalsignalen. Belysningen tänds och släcks med hjälp av DALI-ledarna. Därför kan nätspänningen kopplas direkt från gruppcentralen till armaturen. Snyggt och diskret. Låg förhöjningsram ger möjlighet att utöka med dimmer och brytare i kombination utan onödiga ingrepp i väggen. Det finns flera olika typer av -dioder på marknaden. Huvudsakligen delas dessa upp i: HP (High Power) konstantström SMD (Surface Mounted Device) konstantspänning COB (Chip On Board) konstantström HP s, den vanligare typen av diod. Drivs med konstantström. SMD s är något enklare typer av dioder. De brukas oftast till 12V DC -lister. COB s består av flera små -chip. Dessa placeras på kretskortet och binds sedan samman med kontaktytan via trådar, så kallad trådbonding. Den största fördelen med bondade chip är emellertid dess termiska prestanda, produkten blir mer stabil, mer tillförlitlig samt dess generella livslängd främjas. 3

4 VRIDDIMRAR Dimmer 315 GLE Reglerar glödljus, 230V halogenlampor och de flesta typer av elektroniska transformatorer för lågvolts halogenbelysning. Miniminivån på dimmern kan skruvas upp så att lamporna ger synligt ljus. Transistordimmer med bakkantsstyrning. Softstart. Utan nslutning. Avsedda även för kombinationsmontage. Inbyggnadsdjup 25 mm. Dimmer 314 G Dimmer 314 G är utformad för, Bakkantsstyrning GLE, dimmernivå %, 1 polig brytning. Nollan skall anslutas. Inställningsmöjligheter av lägsta-högsta startnivå. Inbyggnadsdjup endast 23 mm. N/L L/N N DIMMER VA 230V 50Hz Med S 6 FI 315GLE min. nivå Utan L L B Valfri placering av belastning 315 GLE / 400 GLI Dimmer 315 GLE Plus fv Dimmer 315 GLE Plus alu Dimmer 315 GLE Plus sv Dimmer 315 GLE RS fv W Bakkantsdimmer (GLE) Dimmerratt 314 G Plus fv Dimmerratt 314 G Plus alu Dimmerratt 314 G Plus sv Dimmer 314 G RS fv 150W Bakkantsdimmer (GLE) 1 314W Kortslutningssäkring W Trappkoppling W tillverkarens anv VA 1 300W ELKO Plus - ljusring 1 polig Programmerbar min-, max-, och startnivå Dimmer 400 GLI Reglerar glödljus, 230V halogenlampor och lågvolts halogen med konventionell transformator. Triacdimmer med framkantsstyrning. Levereras komplett för standarddosor med 60 mm fästskruvavstånd. Avsedda även för kombinationsmontage. Montagedjup 32 mm. Utan Dimmer 316 G för låga laster En avancerad rotary dimmer, både fram-och bakkants dimring utformad för och små laster. Dimmernivå %, 1-2 polig brytning. Nollan skall anslutas. Montagedjup 24 mm Dimmer 316 G Plus fv Dimmer 316 G RS fv Dimmerratt och centrumplatta 314/316G Plus alu Dimmerratt och centrumplatta 314/316G Plus sv Dimmer 400 GLI Plus fv Dimmer 400 GLI Plus alu Dimmer 400 GLI Plus sv Dimmer 400 GLI RS fv 150W Bakkantsdimmer (GLE) Med W Framkantsdimmer (GLI) 1 316W Framkantsdimmer (GLI) W Trappkoppling 1 316VA ELKO Plus - ljusring VA 1 300W Valfri 1 eller 2 polig Programmerbar min-, max-, och startnivå 4

5 DALI/1-10V Dali dimmer Dali vriddimmer med integrerad strömförsörjning för lampor med Dali-gränssnitt. Inställbar färgtemperatur för lampor med Dali-enhetstyp 8 för tunable white. Styrström för 26 Dali-enheter kan kopplas parallellt med max 4 st dimrar vilket ger möjlighet att försörja upp till 104 Dali-deltagare. Montagedjup 32 mm. Tillbehör Transientskydd Transientskydd för montering på induktiva och kapacitiva laster för att undvika störpulser (transienter) på nätet. Vid in- och urkoppling av induktiva och kapacitiva laster kan störpulser på över 8000V uppstå. Dessa kan störa funktioner på exempelvis ljusreläer och rörelsevakter. Även dimmers kan störas av sådana pulser och det är därför viktigt att så nära störkällan som möjligt reducera eller helt ta bort störpulsen. E-nr Utförande Transientskydd Dimmer Dali Plus fv Dimmer Dali Plus alu Dimmer Dali Plus sv Dimmer Dali RS fv Effekt 1W 24x16, 5x11, 3 mm Exempelvis dimmer 47 Ohm 22o nf 1. Tryck och vrid för att justera färgtemperaturen vid DT8 drivdon. 2. Justera ljusstyrkan med vredet. 3. Tryck för att tända och släcka belysningen. EKO Hz 6,3A 230V DA+ FA6,3AH/250V DA mA L 1-10V N _ LRE DALI min. nivå AC 230V~ 50/60Hz max.26 DALI 52mA max. nivå FI S N Bottenlast Kopplas in parallellt över belastningen. Resistans 4,4K Ohm. Effekt: 12W. Mått: 150x41x21 mm. E-nr Utförande Bottenlast 1 2 Dimmer 1-10V Potentiometer för 1-10V styrning. Brytare för 6A resistiv last. Vid lysrörs- och elektronisk transformator 2A. Levereras komplett med kombiram, ratt och centrumlock av halogenfri termoplast. Passar i standarddosor med 60 mm fästskruvavstånd. Regl. ström: 1 200mA. Montagedjup 29 mm. 3 Dimmerratt och centrumplatta Centrumplatta 56x56 mm, RS-ratt 50 mm, Plus-ratt 26 mm. Relä 6A Relä 6A Relä 2A Relä 2A Regl.ström: 1-200mA Dimmer 1-10V Plus fv Dimmer 1-10V Plus alu Dimmer 1-10V Plus sv Dimmer 1-10LRE RS fv Dimmerratt och centrumplatta Plus fv Dimmerratt och centrumplatta Plus alu Dimmerratt och centrumplatta Plus sv Dimmerratt och centrumplatta RS fv Dimmerratt och centrumplatta 316/314 G Plus fv Dimmerratt och centrumplatta 316/314 G Plus alu Dimmerratt och centrumplatta 316/314 G Plus sv Dimmerratt och centrumplatta 316/314 G RS fv Dali och 1-10V dimmer passar utmärkt för arbetsplatser. 50Hz 6,3A 230V 1-10LRE min. nivå FA6,3AH/250V 1-200mA 1-10V max. nivå _ + FI S N Dimmerljus blått/vitt Kit med ljusenhet, ljusring och centrumplatta. För Plus dimrar tillverkade efter L N 230V 2A N _ V 1-200mA E-nr Utförande Kit blått ljus fv Kit vitt ljus fv E-nr aluminium och svart se sid 11. 5

6 TRÅDLÖS DIMMER DIMMER Trådlös vriddimmer Trådlöst funktionellt dimmersystem för trappfunktion. Levereras i ett kit med dimmer för fast installation i dosa samt färdiglänkad slav som kan fästas på vilken plan yta som helst eller fästas på en apparatdosa. Dimmern är utformad för och små belastningar och har inställningsmöjligheter för lägsta- högsta och startnivå. 2-polig brytning och inställbar fram- eller bakkantsstyrning. Nollan skall anslutas. Montagedjup 25 mm. Kan kompletteras med ytterligare två slavmottagare vid behov, vilket ger möjlighet till fyra manöverplatser med ratt för dimring. Använder Zigbee protokoll. Slavdimmern har låg bygghöjd 14 mm och kan monteras direkt på vägg. Det medföljer 2 stycken CR2032 batterier. Kan även använda E som transformator till slav. Dimmer 630 GLE och 1000 GLE Reglerar glödljus, 230V halogenlampor och de flesta typer av elektroniska transformatorer för lågvolts halogenbelysning. Miniminivån kan skruvas upp så att lamporna ger synligt ljus. Transistordimmer med bakkantsstyrning. Softstart. Levereras komplett. Även för kombimontage. Montagedjup: mm Dimmer 630 GLE RS fv Dimmer 1000 GLE RS fv Utan / W Bakkantsdimmer (GLE) Med / VA /40 900W Trappkoppling tillverkarens anv ESH Dimmerkit 316 RF Plus fv ESH Dimmerkit 316 RF RS fv Transformator 230/24VAC ESH Slavdimmer 316 RF Plus fv ESH Slavdimmer 316 RF Plus alu ESH Slavdimmer 316 RF Plus sv ESH Slavdimmer 316 RF RS fv ESH Dimmer 316 G RF Plus fv ESH Dimmer 316 G RF Plus alu ESH Dimmer 316 G RF Plus sv ESH Dimmer 316 G RF RS fv Dimmer 1000 LRI Reglerar glödljus, 230V halogenlampor, lågvoltshalogen med konventionell transformator, E-kärnelindade och lysrör. Miniminivå kan justeras. Motordrift, VA. Vid lysrörslast bör bottenlast (E ) användas. Montagedjup 32 mm Dimmer 1000LRI RS fv W Framkantsdimmer (GLI) W Bottenlast Med 1 50W Bakkantsdimmer (GLE) 1 316W Framkantsdimmer (GLI) W VA 10 40W 38 mm 1 316VA 1 300W ELKO Plus - ljusring Valfri 1 eller 2 polig Programmerbar min-, max-, och startnivå Wireless Systemet består av sändare och mottagare som kommunicerar trådlöst via radiosignaler. Med trycknappar eller fjärrkontroller tänder, släcker eller dimrar man belysningen. Kan styra flera belysningar samtidigt eller programmera in olika scenarion. Dimmer 420 GLE/I Reglerar glödljus, 230V halogenlampor, och elektroniska eller konventionella transformatorer även ringkärnelindade. Softstart. Klarar att belastas med glödljus plus en typ av transformatorlast. Olika transformatorlaster kan inte blandas och dimmern känner själv av vilken typ av last som är ansluten. Levereras komplett. Montagedjup 29 mm Dimmer 420 GLE/I RS fv WL 4-tryckknapp fv WL dimmer 250W WL Dimmer LN 250W GLE/I WL relä 6A WL puck relä 10A W Bakkantsdimmer (GLI) W Ljusring VA VA Universaldimmer VA Utan 6

7 TID OCH TEMPERATUR Timer Plus 1-vägsuttag 8A 1-vägsuttag och timer i samma enhet. För infällt montage i apparatdosa. Överlast- och temp skydd: Elektroniskt. Spänning: 230V, 50Hz. Resistiv last: 8A. Timer: 15, 30 min, 1, 2, 4, 8 tim Timer/1-vägsuttag Plus fv Timer/1-vägsuttag Plus alu Timer/1-vägsuttag Plus sv Timer 16A display Timer i RS och PLUS-design som visar återstående tid innan frånslag. Programmerbar som On/on eller On/off. Ingång för extern styrning via tryckknapp. Möjlighet att spärra tider både på max och min. 16A, 2-pol mekanisk brytare. Timer: 1 20 min 8 tim. Montagedjup 25 mm. 8A / 230V IP20 Timer 1-2 polig Inbyggd lysdiodindikering 10A, 230V. Skruvanslutning. Automatsäkring. Montagedjup 32 mm. E pol. till exempel till kaffebryggare, strykjärn och som energibesparare. Timer: 15, 30 min, 1, 2, 4, 8 tim. E pol. gnistfritt relä. På/av eller på/på till exempel för trappbelysning. Timer: 0 8 min eller min. E vxl. potentialfri kontakt för styrning av andra spänningar vid till exempel fläktstyrning. Timer: 15, 30 min, 1, 2, 4, 8 tim Timer 2-pol Plus fv Timer 2-pol Plus alu Timer 2-pol Plus sv Timer 16/1T10 RS fv Timer 16/2T10 RS fv Timer 16/T10 V RS fv Timer 2-pol, 16A display Plus fv Timer 2-pol, 16A display Plus alu Timer 2-pol, 16A display Plus sv Timer 2-pol, 16A display RS fv 230V / 50HZ IP20 Ohmsk last 16A Tid: 1 20 min / 1,2,4,8 t 5-200VA 2 poligt relä Induktiv last 8A 230V / 50Hz IP20 Ohmsk last 10A 1-2 poligt relä Induktiv / kapasitiv 8A Timerkit Komplett skyddstimer med vägguttag. Försedd med timer och 1-vägsuttag. Utanpåliggande försedd med förhöjningsram med bottenplatta. Timer: 15, 30 min, 1, 2, 4, 8 tim Timerkit Display utanpåliggande RS fv Timerkit Display utanpåliggande med sladd RS fv Timerkit infällt RS fv Timerkit utanpåliggande RS fv Timerkit Hörnbox fv IP20 Display termostat 3600W Termostat med touchdisplay. Välj styrning med golvgivare eller rumsgivare. Inbyggd frostsäkring eller begränsning av golvgivare (max 27 C). Passar i standard apparatdosa och till kombinationsramar. Enkel anslutning med separat ingång för styrning av nattsänkning (4 C) och frostsäkring. För RS och Plus-design. Montagedjup 25 mm Display termostat 3600W Plus fv Display termostat 3600W Plus alu Display termostat 3600W Plus sv Display termostat 3600W RS fv Tid: 15,30 min / 1,2,4,8 t Resistiv last 10A Induktiv / kapasitiv 8A Rumsgivare / Golvgivare IP W 7

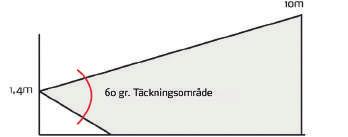

8 RÖRELSE OCH LJUS Rörelsevakt 360 IP55 (utomhus) Detekterar värmekällor som rör sig inom övervakningsområdet (passiv infraröd teknik) och kan till exempel tända en lampa under tidsperiod som startar på nytt varje gång en rörelse detekteras. Monteras i tak eller på vägg. Fäste ingår. Ljusnivå: lux. Timer 360: 5 sek 20 min. Timer 120: 3 sek 30 min Rörelsevakt 360 IP55 vit Rörelsevakt 120 IP55 vit W Montering tak/vägg PIR 2300UNI 120 (inomhus) Elektronisk rörelsedetektor för montering i en standard apparatdosa. Detektorn är konstruerad för att styra belysningen i badrum, uthus, toaletter och andra mindre rum. Detektorn har inställningar för ljuskänslighet och gångtid efter sista detektering. PIR2300 Universal 120º kan styra alla laster samtidigt. Detektorn kräver fas och. Monteringshöjd 1 1,4 m, djup 19 mm PIR 2300UNI 120 Plus fv PIR 2300UNI 120 Plus alu PIR 2300UNI 120 Plus sv PIR 2300UNI 120 RS fv Vertikalt täckningsområde Rörelsevakt 360 tak IP44 (utomhus) Rörelsedetektor för inomhus och utomhusmontage med passiv infraröd teknik. 10A brytfunktion, IP44 med ram för utvändigt montage, IP40 infällt montage med fjäderklämma eller infälld dosa. Kan aktiveras via en extern tryckknapp eller med pulser till trappautomat. 360 cirkulär upp till 7 m vid höjd av 2,5 m (närvarosensor 4 m). Tidfördröjning 5 sek 30 min. Lux Lux. Montagedjup 40 mm Rörelsevakt 360 tak IP44 vit W Takmontering PIR 2300UNI 180 (inomhus) Elektronisk rörelsedetektor för montering i en standard apparatdosa eller förhöjningsram. Konstruerad för att styra belysning i korridorer och större rum. Detektorn har inställningar framtill för känslighet, gångtid efter sista detektering, sektorval, ljuskänslighet och funktionsval. Kan styra alla laster samtidigt. Kräver fas och. Montagedjup 19 mm PIR 2300UNI 180 Plus fv PIR 2300UNI 180 Plus alu PIR 2300UNI 180 Plus sv PIR 2300UNI 180 RS fv Vertikalt täckningsområde Rörelsevakt 360 tak (inomhus) Rörelsedetektor för inomhusmontage med samma teknik som PIR 360 tak IP 21. Ljusnivå: 5 lux till 2000 lux. Timer: 3 sek 10 min. PIR 10A UNI 180 RS Elektronisk rörelsedetektor för montering i en standard väggdosa. Konstruerad för att styra belysning i korridorer, trappor och stora rum. Har inställningar framtill för ljuskänslighet, funktionsval, känslighet, sektorval och gångtid efter den senaste detekteringen. Kan styra alla laster samtidigt. Kräver fas och. Montagehöjd m, djup 19 mm Rörelsevakt 360 tak inomhus vit PIR 10A UNI 180 RS fv W Takmontering 8

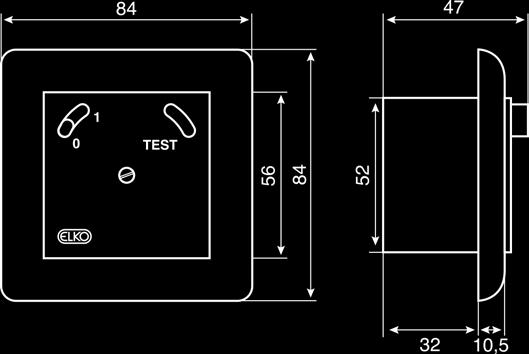

9 SÄKERHET OCH LADDNING Uttag med jordfelsbrytare IP44 1-vägsuttag med jordfelsbrytare (typ A för växel och pulserande likströmmar) i vit halogenfri termoplast. Snabbanslutning. Utlösningsström: 30mA. 2-pol. Med vidarekoppling från utgång på sockeln kan efterföljande uttag skyddas av jordfelsbrytaren. Montage i apparatdosa med 60 mm fästskruvavstånd. För utanpåliggande montage finns förhöjningsram. Dosa djup 32 mm. Ladduttag USB 3.0A Euro Ett utmärkt uttag för såväl hemmakontoret, köket eller andra platser där man vill ha en multifunktionell laddstation som tar liten plats. Kombinerat ladduttag med USB av både typ A och typ C och 2 Eurouttag. Klass II produkt som passar både i jordade och ojordade anläggningar. Laddström maximalt 3.0A oberoende av vilken USB-port som används. Montagedjup 31 mm. 2x Eurouttag USB-C USB-A vägsuttag jordfelsbrytare vit Monteringsram 1-F 85x85x36 32 mm vit Ladduttag USB Euro Plus fv Ladduttag USB Euro Plus alu Ladduttag USB Euro Plus sv Ladduttag USB Euro RS fv Jordfelsbrytare typ A 30mA Jordfelsbrytare för infällt montage i RS och Plusdesign. Klarar pulserande likströmmar (typ A), vilka exempelvis kan uppstå när maskiner med varvtalsreglering används. Skruvlösa anslutningar för 1,5 2,5 mm2 ledare. Växel- och stötströmsäker. 2-polig brytning. Märkfelström: 30mA. Montagedjup 32 mm. USB ladduttag 2,1A USB-ladduttag 2.1A för infällt montage i vanlig apparatdosa eller för utanpåliggande montage i förhöjningsram eller hörnbox. USB standard 2.0 komplett med ram. Utspänning 5V= (+/- 5 %). Laddar en eller två apparater samtidigt. Montagedjup 31 mm Jordfelsbrytare typ 30mA Plus fv Jordfelsbrytare typ 30mA Plus fv Jordfelsbrytare typ 30mA Plus alu Jordfelsbrytare typ A RS sv Ladduttag USB 2,1A Plus fv Ladduttag USB 2,1A Plus alu Ladduttag USB 2,1A Plus sv Ladduttag USB 2,1A RS fv IP20 Märkfelström 30mA 2-polig Montagedjup 32 mm USB ladduttag 2,4A USB-ladduttag 2.4A A+C för infällt montage med samma egenspaker som 2,1A. Komplett med ram. Montagedjup 31 mm. En jordfelsbrytare bryter strömmen snabbt om till exempel en elprodukts hölje skulle bli spänningsförande och någon samtidigt berör ett jordat föremål. Därmed minskar jordfelsbrytaren risken för personskador och elbränder Ladduttag USB A+C Plus fv Ladduttag USB A+C Plus alu Ladduttag USB A+C Plus sv Ladduttag USB A+C RS fv 9

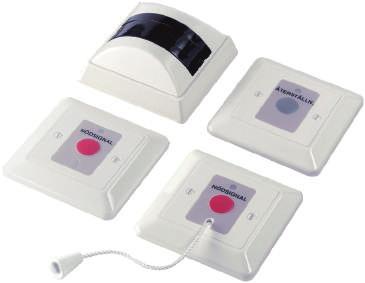

10 Ljusram Plus med vitt och blått ljus Skapar ett diskret ljus från baksidan av ramen mot väggen. Kan användas som indikatorlampa eller som dekoration. 2 st och en plaststav i varje ljusram ger ett jämnt ljus. Justerbar ljusstyrka på baksidan av ljusramen. Drivs av en minitrafo som placeras i dosan. Passar endast på infällda Plusprodukter med löstagbar undercut. Levereras med eller utan transformator. Strömförbrukning inkl trafo: 2mA-13mA AC. : 2,8-3V DC. Upptagetkit För infällt montage i apparatdosa med fästskruvavstånd 60 mm. Brytaren levereras med 230V lampa monterad. 24V lampa medlevereras. Upptagettablån kan anslutas både med 24V och 230V. Hög och låg röd lins medlevereras. Består av 1 st E och 1 st Passar besöksrum, konferensrum med mera där upptagetmarkering önskas. Av halogenfri termoplast. IP20. Montagedjup 17 mm. E-nr Utförande Ram 86 vitt ljus 1-fack trafo Ram 86 vitt ljus 2-fack trafo Ram 86 vitt ljus 1½-fack trafo Ram 86 blått ljus 1-fack trafo Ram 86 blått ljus 2-fack trafo Ram 86 blått ljus 1½-fack trafo Ram 86 blått ljus 1-fack Ram 86 blått ljus 2-fack Ram 86 blått ljus 1½-fack Upptaget kit infällt 24/230V fv Upptagetbrytare infällt 230/24V fv Nödsignalsystem RWC Transformator 230V/24VAC-20r Passar till ELKOs lysande ramar eller till slavdimmern i ELKO Smart Home istället för batterier. Mått: 31x24x19 mm gör det enkelt att placera transformatorn i apparatdosan Transformator 230V/24VAC-20r vit RWC-larm är till för montage på handikapptoaletter och i vilorum inom offentliga byggnader samt inom kontor, industrier, hotell med mera. Normalt monteras RWC-larm även i vård- eller handikappanpassade bostäder. Systemet består av rumslampa med minnesenhet och larmrelä, signaltryckknappar med lysdiod och återställningsknapp. RWC-set är ett komplett paket med apparater (exklusive strömförsörjning) för en normal installation på handikapptoalett. Märkspänning: 24V AC/DC. RWC-set består av 1 st rumslampa, 2 st signaltryckknappar och 1 st återställningsknapp. Anläggningen anslutes till E V AC/DC. Ljusrelä FC16A IP44 Klassiker nu även i svart Ljusrelä, utanpåliggande montage för alla typer av laster upp till 16A. 230V, IP44. Utvändig justering av ljusnivån, lux. Invändig testknapp med momentanfunktion. Inbyggt överspänningsskydd. Tidsfördröjning inkoppling, 0 sek, urkoppling 40 sek. Elektronisk transformator: 13A cos phi 0,9. Transientskydd: Inbyggt. Temperaturområde: -30 grader till +60 grader C. Egenförbrukning: 6W. E-nr Utförande färg Ljusrelä FC16A IP44 fv Ljusrelä FC16A IP44 sv RWC-set vit Signaltryckknapp RWC vit Återställningsknapp RWC vit Sladdtryckknapp RWC vit Transformator RWC vit Rumslampa med minne RWC vit Grupplampa RWC vit 10
