MADSEN Zodiac Quick Check Datorbaserad

Transkript

1 MADSEN Zodiac Quick Check Datorbaserad Dokument nr se/05 Del nr se

2 Meddelande om upphovsrätt Tillverkaren tillåter GN Otometrics A/S att publiceraanvändarhandböcker somär godkändaoch utgivnaav tillverkaren. 2016, 2018 GN Otometrics A/S. Med ensamrätt. Otometrics, Otometrics-ikonen, AURICAL, MADSEN, Otoscan, ICS och HORTMANN är varumärken somtillhör GN Otometrics A/S i USA och/eller andraländer. Versionsdatum: (204615) Teknisk support Kontakta leverantören. 2

3 Innehållsförteckning 1 Översikt 4 2 Användningsområde 4 3 Uppackning 6 4 Installation 6 5 Quick Check-proben 8 6 Testning med Zodiac Quick Check - Datorbaserad 9 7 Skriva ut testresultat från OTOsuite 17 8 Felsökning 17 9 Service, rengöring och kalibrering Tekniska specifikationer Standarder och varningar Övriga referenser Tillverkare 37 3

4 1 Översikt MADSEN Zodiac är en kompakt enhet för immitanstestning. MADSEN Zodiac Quick Check - Datorbaserad Se Testning med Zodiac Quick Check - Datorbaserad 9 Använda MADSEN Zodiac Du kan styra den datorbaserade versionen av Zodiac via datorns tangentbord och mus, och använda immitansmodulen OTOsuite som skärm. Prober Den handhållna Quick Check-proben Tester som stöds Beroende på konfigurationen stöder Zodiac följande tester och funktioner: Tympanometri Reflexscreening MADSEN Zodiac - OTOsuite-interfacing MADSEN Zodiac är utformat för att användas med immitansmodulen OTOsuite. Från OTOsuite-immitansmodulen, som är NOAH-kompatibel, kan du utföra tester, granska testresultat, skapa användartest, lagra och exportera data samt skriva ut rapporter. Noah Noah-systemet är en HIMSA-produkt för att hantera patienter, starta program för hörseltester och anpassningsmjukvara, samt för att spara resultat från audiologiska tester. MADSEN Zodiac-testresultat kan sparas i Noah-databasen med OTOsuite. 2 Användningsområde MADSEN Zodiac är en auditiv impedanstestare som är avsedd för att ändra lufttrycket i den yttre hörselgången. Den mäter och för diagram över rörlighetsegenskaperna hos det tympaniska membranet för att utvärdera mellanörats funktionella tillstånd. Denna enhet används även för att mäta stapediusreflextröskeln och för avklingningstestning samt för tester av örontrumpetfunktionen för öron med intakt och perforerat tympaniskt membran. Användare: audiologer, öron-näsa-halsspecialister och annan vårdpersonal som arbetar med att testa hörseln hos spädbarn, barn och vuxna. 4

5 Användning: klinisk, diagnostisk, screeningtympanometri och reflexmätning. MADSEN Zodiac använder tekniker som är mycket effektiva för kliniska syften och screeningsyften. Tympanometri- och stapediusreflexmätningar mäter mellanörats mekaniska svar och ligger till grund för utvärderingen av huruvida de relaterade fysiologiska strukturerna fungerar korrekt eller inte. Kontraindikationer Varning Stoppa testet om patienten känner sig besvärad under testet. Testet avbryts direkt. Resultat som redan uppmätts behålls. Varning Titta in i hörselgången. Du rekommenderas att utföra otoskopi för att bedöma ytterörat innan du sätter in proben. Om hörselgången är blockerad kan det påverka testresultatet. Rengör hörselgången vid behov.kontrollera att det inte finns kvar vätska i patientens öra efter rengöring eller vaxborttagning. Varning Testning bör inte utföras av patienter som uppvisar följande symptom utan föregående godkännande från en läkare: Om utsöndringar syns i örat Om patienten nyligen har genomgått kirurgi i mellanörat Om hörselgången är ockluderad Om patienten lider av akut trauma Om patienten upplever avsevärt obehag Om patienten uppvisar symptom på tinnitus eller hyperakusi, då man bör undvika att använda överdrivet högljudda akustiska stimuli för mätningar av stapediusreflexen. 2.1 Typografiska konventioner Användning av rubrikerna Varning, Försiktigt och Anm. en använder skyddsanvisningar på följande sätt för att uppmärksamma information om korrekt och säker användning av enheten eller programvaran: Varning Anger att användaren eller patienten riskerar att dö eller drabbas av allvarliga skador. Försiktig Anger att användaren, patienten, själva enheten eller data riskerar att skadas. Anm Visar att du bör vara uppmärksam. Kontakta Otometrics ( om du vill få en gratis utskriven kopia av användardokumentationen. 5

6 3 Uppackning 1. Var försiktig när du packar upp enheten. Det är en god ide att spara originalförpackningen när du packar upp enheten och tillbehören, för om du behöver skicka in enheten på service utgör originalförpackningen det bästa skyddet mot transportskador och dylikt. 2. Kontrollera om utrustningen har synliga skador. Om någon av delarna har skadats under transporten får du inte använda utrustningen. Kontakta leverantören och be om hjälp. 3. Studera följesedeln och försäkra dig om att du har fått alla de delar och tillbehör du har beställt. Kontakta leverantören om någonting saknas. 4 Installation För att enheten ska fungera på ett säkert sätt, se till att MADSEN Zodiac installeras korrekt och att samtliga krav i varningarna uppfylls. Se Varningar anmärkningar 35. Plats Försiktig Användning vid temperaturer under -20 C (-4 F) eller +60 C (140 F) kan ge bestående skador på enheten. Immitanstestning kan utföras i ett måttligt tyst rum. Inget ljudbås eller ljuddämpat rum behövs. Väggmontering Om du vill montera MADSEN Zodiac på väggen, se instruktionerna som medföljer installationssatsen för väggmontering. Probe Vid leverans är proben redan ansluten till MADSEN Zodiac. Vi rekommenderar att du utför en probekontroll varje dag för att verifiera att systemet ger korrekta mätningar. Anm Om probekontrollen inte resulterar i ett värde på 1,9 2,1 mmho/cc/cm 3 /ml vid 226 Hz rekommenderar vi att du gör en admittanskalibrering. Se referensmanualen för Zodiac. Probehållare Du kan montera probehållaren på väggen med väggmonteringssatsen (tillval). Strömförsörjning Se Strömförsörjning 7. 6

7 4.1 Strömförsörjning Zodiac drivs via en extern strömkälla som är ansluten direkt till vägguttaget. Försiktig Använd endast den typ av nätanslutning som anges i Tekniska specifikationer 22. Ansluta den externa strömkällan till Zodiac 1. Anslut kontakten på den externa strömkabeln till uttaget för extern strömförsörjning på enhetens baksida. Ansluta den externa strömkällan till elnätet 1. Anslut nätkontakten för den externa strömförsörjningen direkt till ett jordat vägguttag. 2. Slå på nätspänningen, om det behövs. Första gången du startar enheten Anm När du slår på enheten för första gången, låt den stå på i minst en timme så att batteriet för den inbyggda klockan hinner laddas. Den första gången du startar enheten (och om enheten har varit avstängd längre än två veckor) har den inbyggda klockan fått slut på ström. När du startar enheten kommer du därför att bli anmodad att ställa in klockan manuellt. Ställ in datum och tid på enheten. Du kan också ansluta den till OTOsuite, och i så fall görs inställningen automatiskt. Sätta på och stänga av MADSEN Zodiac 1. Om du vill sätta på Zodiac trycker du på På/Av-knappen. På datorbaserade versioner av enheten lyser På/Avlampan grönt. 2. För att stänga av Zodiac trycker du på På/Av-knappen. Vid behov stänger du av strömförsörjningen och kopplar bort strömkällan från elnätet. 4.2 Anslutning till datorn För att kunna ansluta Zodiac till datorn måste du installera OTOsuite på datorn. Information om hur du installerar OTOsuite finns i OTOsuite Installationsguide på installationsmediet för OTOsuite. Försiktig Använd endast USB-kabeln som medföljde Zodiac. 7

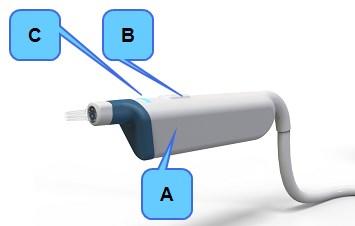

8 Anslut USB-kabeln mellan USB-uttaget på enhetens baksida och ett USB-uttag på datorn. Programvarumodulen OTOsuite Immitance upptäcker automatiskt enheten. 5 Quick Check-proben Zodiac levereras med Quick Check-probe redan ansluten. A. Probehus B. Knappen Öra Tryck på knappen om du vill byta vilket öra som testas C. Indikeringslampan visar färgen för valt testöra samt läckagestatus Använda proben Sätta på eartips på proben 13 Rengöring av probe och probepropp 19 Varning Förse alltid proben med en eartip innan den förs in i patientens öra. Varning En eartip kan användas i båda öronen. Om du misstänker att ett öra är infekterat bör du byta till en ren eartip och probepropp innan du fortsätter med att testa det andra örat. 8

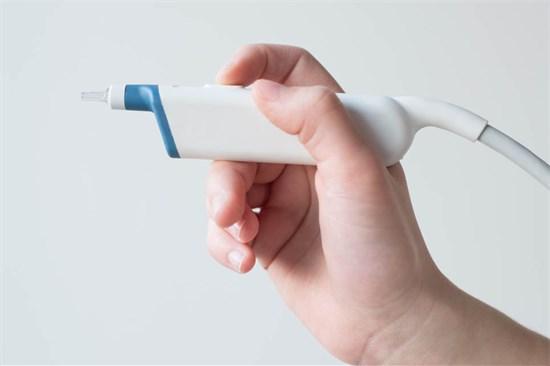

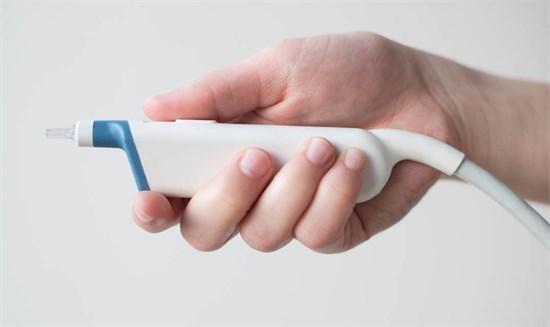

9 Hålla i proben Underhandsgrepp Överhandsgrepp Starta testet Testet startar automatiskt så snart du mjukt trycker screening-eartipen på plats i hörselgången och lufttäthet uppnås. Stoppa testet Du kan avbryta testet genom att ta ut proben ur örat. 6 Testning med Zodiac Quick Check - Datorbaserad Anm Intensitetsskyddsnivån kan inte överskridas i screeningläge. 9

10 MADSEN Zodiac Quick Check utförs en automatisk 226 Hztympanometri, som kan kombineras med Ipsi-reflextestning. Alla test utförs i en enda sekvens. MADSEN Zodiac används i kombination med den handhållna Quick Check proben med eartip. Mätningarna utförs automatiskt när proben varsamt trycks mot patientens hörselgång och en hermetiskt tät anslutning uppnås. 6.1 Verktygsfältsikoner och kontrollpaneler i OTOsuite Allmänna verktygsfältsikoner Mer information finns i OTOsuite. Exempel på testskärm Tympanometri och reflexscreening version Quick Check A. Starta och avsluta en session B. Välja mätningar och utföra test C. Visa testdata D. Redigera resultat E. Välja andra testtyper 10

11 Starta och avsluta en session Verktygsfältsikoner Vilka ikoner som finns tillgängliga i verktygsfältet beror på vilken testfunktion du har valt. Redigera patientuppgifter (Edit client details) Klicka för att skapa en ny session. Skriv ut standardrapport (Print default report) Klicka för att skriva ut standardtestrapporten för aktuell patient. Probekontroll (Probe Check) Vid behov, klicka för att utföra en probekontroll. Val av mätning Aktivera och inaktivera testfunktioner Aktivera testfunktioner Klicka för att aktivera det test eller den testinställning du vill använda. Knappen blir gul för att visa att funktionen är aktiv. Inaktivera testfunktioner Klicka för att inaktivera det test eller den testinställning du inte vill använda. Knappen blir grå för att visa att funktionen är inaktiverad. Tymp.- och reflexscr. (Tymp. and Reflex Scr.) Tymp (Tymp) (tympanometri) Klicka för att välja testet Tymp (Tymp). Reflexscreening (Reflex Screening) Klicka för att lägga till Reflexscreening (Reflex Screening) i testet Tymp (Tymp). Frekvenser för reflexscreening (Hz) Klicka för att välja önskad ren tonfrekvens för mätningen av reflexscreening: 0,5 khz 1 khz 2 khz 4 khz 11

12 Brus (Noise) - Brusstimulus för reflexscreening Klicka för att välja bredbandsbrus som reflexstimulus. Köra tester Öra (Ear) Den här knappen finns både på kontrollpanelen och proberna. Klicka/tryck på denna knapp om du vill växla mellan vilket val av öra som är kopplat till den aktuella mätningen. Knappen visar färgen för det valda örat. Visa testdata Tympanogrammet Växla för att visa tympanogrammet i binauralt eller monauralt läge. Hämta data från enheten. Växla för att se admittanskomponenternas konduktans och susceptans eller admittansdata. Admittans har valts (Admittance is selected) Susceptans/konduktans har valts (Susceptance/Conductance is selected) Susceptans har valts (Susceptance is selected) Konduktans har valts (Conductance is selected) Aut. skalning (Auto Scale) (tympanogram) Klicka om du vill välja eller inte välja automatisk skalning av ett tympanogram för att visa hela kurvan. När du byter öra eller patient kommer skalan att återgå till standardskalan. 6.2 Skapa en ny session Skapa en ny session i OTOsuite. När du vill testa en ny patient, klicka för att öppna fönstret Patientuppgifter (Client Details) och klicka på Ny session (New Session). Nu stängs de aktuella patientuppgifterna så att du kan spara uppgifter för en ny patient. 12

13 6.3 Använda en testinställning I OTOsuite Du kan välja en annan testinställning än den som för tillfället är vald. Klicka för att öppna fönstret Testval (Test Selector). I det här fönstret kan du ladda användardefinierade tester, inställningar för specialtest och fabriksinställningstester. 6.4 Sätta på eartips på proben Quick Check-proben Vi rekommenderar att du använder en överdimensionerad eartip för Quick Check proben. Sätta på eartips på proben 1. Tryck bestämt ned eartipen över probeproppen tills den sitter ordentligt mot probens bas. Ta bort eartip Ta bort en eartip genom att hålla i dess skaft och sedan dra eartipen rakt av från probeproppen. 6.5 Starta en mätning 1. Titta in i hörselgången. Du rekommenderas att utföra otoskopi för att bedöma ytterörat innan du sätter in proben. 2. Om hörselgången är blockerad kan det påverka testresultatet. Rengör hörselgången vid behov. Försiktig Om vätskor kommer in i proben kan den skadas. Varning Förse alltid proben med en ny eartip innan du passar in proben i hörselgången på en ny patient. Varning En eartip kan användas i båda öronen. Om du misstänker att ett öra är infekterat bör du byta till en ren eartip och probepropp innan du fortsätter med att testa det andra örat. 13

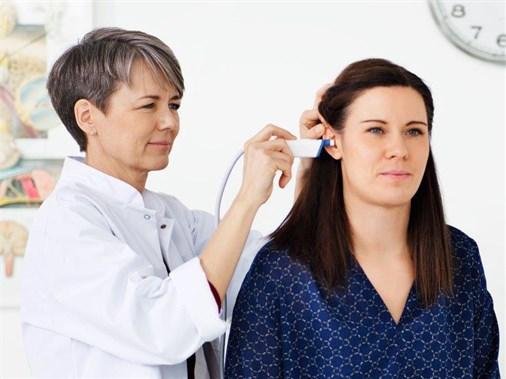

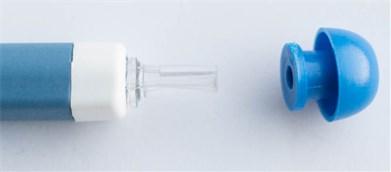

14 Försiktig Undvik att använda överdriven kraft då du placerar eartipen mot hörselgångens öppning eftersom detta kan vålla patienten onödigt obehag, särskilt om eartipen är tillräckligt liten för att passa hörselgången. Passa in proben i örat 1. Med en handhållen probe kan du använda en något större eartip för att uppnå tätning då den används i hörselgångar av olika storlek. Den större eartipen ska inte föras in i hörselgången. 2. Sätt en eartip på proben. 3. Be patienten att sitta alldeles stilla och tyst under testet utan att röra huvud och käkar. 4. Tryck proben mot patientens hörselgång så att en hermetiskt tät anslutning uppnås. Mätningen startar automatiskt. Quick Check placering av probe 5. För att stabilisera proben och undvika att proben blockerar patientens hörselgång ska du fatta tag i ytterörat och försiktigt dra det bakåt och utåt från patientens huvud. För vuxna: dra ytterörat uppåt och bakåt. För spädbarn och barn: dra ytterörat nedåt och bakåt. 6. Ett platt tympanogram plus en onormalt liten hörselgångsvolym (ECV) tyder på att proben är blockerad. 7. Läckage får testet att avbrytas. Proben signalerar om ett läckage har uppstått. Vid en signal om läckage måste du ta bort proben ur örat en kort stund innan du försöker igen. Probestatus och läckage Indikeringslampor Indikeringslamporna lyser med olika färger i proben för att visa olika status. 14

15 Probefärg Status Röd Höger testöra har valts Enheten står i vänteläge Blå Vänster testöra har valts Enheten står i vänteläge Grön Testet pågår Gul Läckage OTOsuite indikationer Färg Status Grön Under mätningar visar OTOsuite en grön bakgrund för realtidsvärdena. Läckage från proben Om proben läcker under testning visas detta på skärmbilden OTOsuite. Om du använder proben för Quick Check ges indikationen om läckage tills du tar bort proben från örat och försöker igen. Blockerad probe Om proben blockeras under pågående testning visas detta på skärmbilden OTOsuite. Om du använder proben för Quick Check visas meddelandet om blockerad probe ända tills du tar bort proben från örat och försöker igen. 6.6 Mätskärmen Quick Check När mätningen start kan du se förloppet i realtid på skärmen. A. Alternativ på kontrollpanelen B. Tympanometridiagram C. Resultat av reflexscreening D. Tympanometriresultat E. Realtidsvärden 15

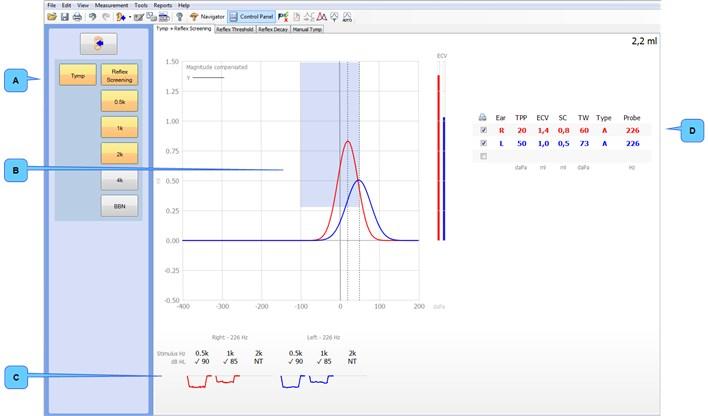

16 A. Alternativ på kontrollpanelen På kontrollpanelen visas de inställningar som är aktiverade för det här testet. Du kan välja eller välja bort tympanometrisvepet och välja reflexscreening där du kan aktivera eller avaktivera stimulustyper för testet. B. Tympanometridiagram I diagramområdet visas de tympanometriska kurvorna, och skalan kan anpassas automatiskt efter kurvorna. Tympanometriska kurvor Tryck- och admittansskalor Volymfält för hörselgången Normområde Volymen för hörselgången visas till höger om diagrammet. C. Resultat av reflexscreening Identifierad reflex visas i resultatområdet. Nivå för stimulustyp Avböjningskurvor Om ingen reflex identifieras visas den högsta stimulusnivån tillsammans med indikeringen Inget svar (No Response). D. Tympanometriresultat Resultattabellen visar resultaten för den för tillfället markerade kurvan: Probe (Probe) (probetonen i Hz) TPP (TPP) (tympanometriskt topptryck) ECV (ECV) (motsvarande hörselgångsvolym) SA (SA) (statisk toppadmittans) eller SC (SC) (statisk överensstämmelse) då volymekvivalenta enheter används TW/Kvot (TW/Ratio) (tympanometrisk bredd/tympanometrisk kvot). Beskriver kurvans lutning. Typ (Type) (Jerger-typerna A, As, Ad, B, C, D och E är beteckningar för 226 Hz-kurvans form). Du kan ställa in typen så att den bestäms automatiskt, och du kan vid behov ändra den manuellt efteråt. 16

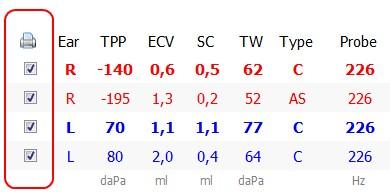

17 E. Realtidsvärden Realtidsvärdena visar aktuell status. Aktuell motsvarande volym/admittans Pumphastighet Svepningsriktning Probens tätning 7 Skriva ut testresultat från OTOsuite Använd utskriftsfunktionen OTOsuite för att skriva ut en testrapport. Tympanometri Markera kryssrutorna i kolumnen Skriv ut (Print) för att markera eller avmarkera de kurvor du vill inkludera i testrapporten. Beroende på vald rapport kan det hända att endast de översta tympanogrammen tas med i rapporten. Välj en rapportmall som kan skriva ut det antal kurvor som behövs. 8 Felsökning 8.1 Problem med probe möjliga orsaker Testningen kan försvåras av flera orsaker, vilket kan resultera i läckage eller problem med proben. Eartipen passar inte Eartipen är inte insatt ordentligt i hörselgången Öppningen i probeproppen blockeras av hörselgångsväggen Eartipen kan vara gammal eller ha stelnat Probeproppen har inte anslutits korrekt till probehuset Hår i hörselgången fastnar mellan eartipen och hörselgångens vägg Probeproppen är tilltäppt av skräp eller vätska Utför en probekontroll för att utesluta fel i proben. 17

18 9 Service, rengöring och kalibrering Varning Du får inte under några omständigheter montera isär MADSEN Zodiac. Kontakta leverantören. Delarna inne i MADSEN Zodiac får bara kontrolleras och servas av auktoriserad personal. 9.1 Service Varning Av säkerhetsskäl, och för att garantin ska gälla, måste service och reparation av den elektromedicinska utrustningen alltid utföras av tillverkaren eller av servicepersonal på auktoriserade verkstäder. Om något fel uppstår skriver ni en detaljerad beskrivning av felet/felen och kontaktar leverantören. Använd inte en defekt utrustning. Byta probe Quick Check-proben är fast ansluten till enheten. Försiktig En Zodiac-probe får endast kopplas bort eller bytas ut av en auktoriserad servicetekniker. 9.2 Rengöra enheten Försiktig Säkerställ att lokala föreskrifter för infektionskontroll följs. Försiktig Använd endast specificerade rengöringsmedel för rengöring av enheten. Se Rekommenderade rengöringsmedel 19. Frequency Vi rekommenderar att du lägger upp ett schema för rengöring av Zodiac och dess tillbehör som till exempel prober och/eller hörtelefoner. Förutsättningar Inför rengöring ska MADSEN Zodiac stängas av och kopplas bort från externa strömkällor. Rengöring av probeproppen Se Rengöring av probe och probepropp

19 Avyttring Det finns inga specifika bestämmelser för kassering av förbrukningsartiklar som t.ex. eartips och rengöringstråd, vilket betyder att du kan slänga dem i enlighet med de lokala förordningarna Rekommenderade rengöringsmedel Försiktig Använd endast specificerade rengöringsmedel för rengöring av enheten. För rengöring av enheten rekommenderar vi att du endast använder alkoholfria desinficeringsdukar (t.ex. Audio-dukar) eller en trasa som fuktats med ett rekommenderat rengöringsmedel. På så vis hålls infektionsrisken under kontroll samtidigt som enhetens livslängd maximeras. Följande kemiska lösningar rekommenderas: Höljets yta och prober Alkoholfria desinficeringsdukar (t.ex. Audio-duk) Ammoniumföreningar (t.ex. dimetylbensylammoniumklorid), i koncentrationer ej överstigande 0,1 %. Aldehydlösningar (t.ex. glutaraldehyd), Oxidationsmedel (t.ex väteperoxid i koncentrationer ej överstigande 3 %). Orto-ftalaldehyd i koncentrationer ej överstigande 0,6 %. Försiktig Om plastdelar får ligga i rengöringsmedel kommer de att påverkas negativt Rengöring av probe och probepropp Visserligen är proberna utformade för att vara lätta att rengöra, men de håller längre om de sköts om på rätt sätt. Anm Kontrollera probeproppens ljudkanaler efter varje användning.även små mängder öronvax eller fosterfett kan blockera ljudkanalerna. Rengör ljudkanalerna vid behov. Anm Korrekt mätning kan endast garanteras om du använder eartips specifikt godkända för MADSEN Zodiac av Otometrics. Om probeslangarna blockeras av skräp i hörselgången kan de leda till onormalt stora avläsningar av hörselgångsvolymer, läckagemeddelanden och andra udda resultat. Kontrollera probeproppens kanaler varje gång du använder proben. Även små mängder öronvax eller fosterfett kan blockera probekanalerna. Varning Förse proben med en ny probepropp om du har utfört testning på en infekterad hörselgång. Proberingen kan också behöva rengöras. 19

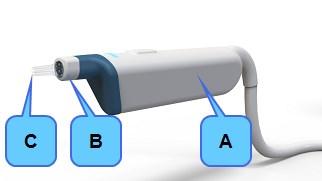

20 Rengöring av proben Torka av proben med en desinficerande torkduk, t.ex. Audio-torkdukar, mellan patienterna, eller byt ut probespetsen mot en reservprobe. Torka av kabeln med en desinficerande torkduk, t.ex. Audio-torkdukar. Torka av probehållaren med en desinficerande torkduk, t.ex. Audio-torkdukar. Alternativt kan du använda en fuktad, luddfri trasa med en liten mängd rekommenderat rengöringsmedel. Rengöring eller utbyte av probepropp Systemet levereras med extra probeproppar. Vid behov kan du snabbt byta ut probeproppen och rengöra eller kasta den gamla probeproppen i slutet av arbetsdagen. Om probeproppen bara är lätt blockerad, använd rengöringstråden för probeproppar för att rengöra kanalerna i proppen. Anm Följ alltid lokal hygienpraxis vad gäller desinficering. A. Probehus B. Probering C. Probepropp 1. Ta bort probeproppen genom att hålla i probehuset och skruva proberingen en liten bit moturs. Nu lossnar probeproppen. Försiktig Även mycket små mängder fukt kan lösa upp kvarvarande öronvax och således kontaminera de känsliga delarna inne i probehuset. 2. Ta ut probeproppen. 20

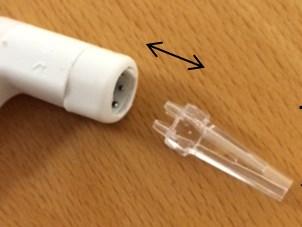

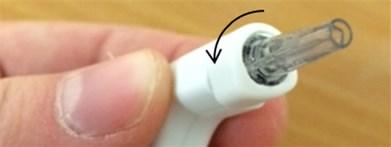

21 3. Kontrollera att probeproppens ljudkanaler inte är blockerade. Du kan sätta en ny probepropp på proben, eller använda medföljande rengöringstråd för att rengöra ljudkanalerna. Försiktig Rengör aldrig ljudkanalerna i probehuset eftersom det kan skada proben. A. Ljudkanaler 4. Montera probeproppen på proben, och vrid proberingen medurs för att låsa probeproppen på plats på proben Testkaviteterna Om testkaviteten blir kontaminerad ska den inte användas. Kassera den och ersätt den med en ny. 9.3 Kalibrering Enheten och proberna är fullt kalibrerade vid leverans. Enheten kalibreras i fabriken i db SPL eller db HL, baserat på angivna referensvärden som motsvarar trösklarna. db HL relaterar till ljudtrycksnivåer, db SPL = db re 20 µpa. Probens kalibreringsvärden sparas i proben och följer med proben. Proberna kan användas direkt. Detta gäller även kontralaterala instickstelefoner. Probekontroll Proben bör undersökas dagligen. Se Probekontroll 21. Ytterligare kontroller av probeadmittans kan utföras. Se MADSEN Zodiac Referensmanual. Anm Om testmiljön ändras, t.ex. vid ökad luftfuktighet eller om tester ska utföras på en annan altitud, måste en ny probekontroll utföras för att se till att mätningarna utförs korrekt. Årlig kalibrering Enheten och proberna måste kalibreras en gång om året av auktoriserad serviceavdelning. Varning Lokala lagar och föreskrifter måste alltid följas. 9.4 Probekontroll Det rekommenderas att börja arbetsdagen med att utföra en probekontroll för att säkerställa att proben fungerar korrekt. 21

22 Försiktig Rengör och desinficera alltid probeproppen innan du sätter den i en testkavitet. Anm Om testmiljön ändras, t.ex. vid ökad luftfuktighet eller om tester ska utföras på en annan altitud, måste en ny probekontroll utföras för att se till att mätningarna utförs korrekt. 1. Använd en ny probepropp eller kontrollera att probeproppen är rengjord och desinficerad innan du sätter i den i testkaviteten. Detta ser till att probeproppen inte påverkar probetestet, och att testkaviteten inte är kontaminerad. 2. Placera probeproppen utan eartip i 2 cc-testkaviteten. 3. Välj funktionen för probekontroll: Från OTOsuite: Klicka på ikonen Probetest (Probe check) i verktygsfältet. Probekontrollen startar automatiskt. Om den inte gör det, klicka på knappen Starta (Start) för att starta kontrollen. Proben undersöks avseende ocklusion och läckage. Om probekontrollen visar ett värde på 1,9 2,1 mmho/cc/ml vid 226 Hz är proben OK. Om inte, rekommenderar vi att du utför en admittanskalibrering. Ytterligare kontroller av probeadmittans kan utföras. Se MADSEN Zodiac Referensmanual. Om det finns ett probefel I händelse av probefel kan proben vara ockluderad eller skadad. Om proben är ockluderad, rengör eller byt ut probeproppen. Om proben är bristfällig ska du kontakta auktoriserad serviceavdelning för reparation. 10 Tekniska specifikationer Typidentifiering MADSEN Zodiac är av typ 1096 från GN Otometrics A/S 22

23 Överensstämmelse mätsystem Probeton: Dynamisk probetonnivå: THD: 226 Hz vid 85 db SPL ±3 db Probetonnivån kommer att kompenseras för att passa varierande hörselgångsvolymer. Utnivån kommer att minska i volymer < 1,7 ml Utnivån kommer att öka i volymer > 2,3 ml < 1 % i 2 cc Frekvensnoggrannhet: ± 0,5 % Avstånd: 0,2 ml till 5,0 ml ±5 % eller 0,05 ml, beroende på vilket som är störst * Stapediusreflex 5,0 ml till 8,0 ml ±15 % * * Den noggrannhet som anges kräver att kalibrering har utförts på den höjd där enheten ska tas i bruk Känslighetsgrad Reflextröskel och Reflex avklingning: Reflexscreening: Stegstorlek db: 0,01, 0,02, 0,03, 0,04 eller 0,05 mmho 0,04 mmho Quick Check: 10 db Ipsilateral stimulering Ton: Frekvensnoggrannhet: ± 0,5 % Tröskelintervall: Screeningintervall: THD: Avstånd: Screeningintervall: 500 Hz, Hz, Hz, Hz 500 Hz vid 50 till 105 db HL ±3 db Hz vid 50 till 110 db HL ±3 db Hz vid 50 till 110 db HL ±3 db * Hz vid 50 till 100 db HL ±3 db * För probetoner över 226 Hz kan artefakter förekomma vid nivåer över 105 db HL. 500 Hz vid 70 till 100 db HL ± 3 db Hz vid 70 till 105 db HL ± 3 db Hz vid 70 till 105 db HL ± 3 db * Hz vid 70 till 105 db HL ± 3 db * För probetoner över 226 Hz kan artefakter förekomma vid nivåer över 105 db HL. < 5 % för nivåer under 110 db HL < 10 % för nivåer över 110 db HL BBN, LPN, HPN vid 50 till 110 db SPL * ±3 db (* uppmätt i kalibreringscoupler) BBN vid 50 till 90 db SPL * ±3 db (* uppmätt i kalibreringscoupler) 23

24 Stegstorlek db: Avklingningsintervall: 1, 2, 5, 10 db 50 till 100 db HL* (* artefakter kan förekomma vid nivåer över 95 db HL vid 0,5 cc) Karaktäristika temporal Reflex avklingning, Automatisk reflextröskel och Screening Ipsilateral reflextröskel och Screening Kontralateral stimulering probeton > 226 Hz Inledande/avslutande latens: 0 ms 0 ms [1] 0 ms Stigningstid/falltid: 250 ms 250 ms [1] 100 ms För högt/för lågt: 0 % 0 % 0 % Anmärkningar: 1. Tolerans +120/-0 ms Egenskaper för pulserande stimulus (ipsilateral) Pulserande stimulus används för test av ipsilateral reflexscreening och reflextröskel. Period: Stimulus PÅ, tid: Stimulus AV, tid: Stigningstid/falltid: 120 ms 56 ms 64 ms 5,5 ms Stimuluspresentationsstyrning På/av-kvot: Viktad SPL för AV: 70 db (för stimulusnivå > 95 db HL) Kontra, utanpåliggande TDH 39: 33 db Kontra, instickstelefoner: 23 db Noggrannhetsbeskrivning för tympanometri (dapa/s) Pumphastighet Min. TW, 5 % fel (dapa) Min. TW, 10 % fel (dapa) Min. SA, 5 % fel (dapa) Min. SA, 10 % fel (dapa) 200 dapa/s dapa/s dapa/s

25 Bredbandsbrus Bandbredd: Hz. Tolerans ±5 db re. 1 khz nivå. Dosering: Spektrumnivån faller mellan och Hz och förblir under -23 db re. 1 khz-nivån för frekvenser över Hz. Nivå: ANSI- och IEC-reflexstimulus, RETSPL-värden Brusnivån anges i db HL. Tolerans ±5 db. Frekvenser (Hz) Ipsilateral probe HA-1 [2] Instickstelefon HA-1 [2] Instickstelefon HA-2 [2] Utanpåliggande telefon IEC /NBS 9A [1] Utanpåliggande telefon IEC [1] 500 6,0 6,0 5,5 11,5 13, ,0 0,0 0,0 7,0 7, ,5 2,5 3,0 9,0 9, ,0 0,0 5,5 9,5 12,0 BBN [3] 6,5 6,0 8,0 12,0 13,5 LBN [3] 7,5 9,5 8,5 10,5 11,5 HBN [3] 4,0 5,0 7,5 12,5 14,5 Anmärkningar: 1. Från ANSI/ASA S , tabell Från ANSI/ASA S , tabell Baserat på en intern studie av Otometrics Lufttrycksystem Avstånd: Trycksvepshastighet: Trycknoggrannhet: Riktning för pumpmätning: Säkerhet: Normal +200 till 400 dapa/s 200, 400, 600 dapa/s ± 20 % inom 20 % till 80 % av det totala tryckomfånget ±10 % eller ±10 dapa, beroende på vilket som är störst Positiv till negativ eller negativ till positiv Separat säkerhet +530 dapa och 730 dapa ±70 dapa Diagramenheter Enhet för admittansdiagrammets Y-axel: ml, cc, mmho, µl Enhet för diagrammets X-axel: dapa, sek. 25

26 Enhetens skärm Skärm: Upplösning: 7 tum, 15:9 WVGA 800 x 480 pixlar USB-anslutning Typ: USB-kontakt Nätaggregat Extern strömförsörjning Utgång: Ingång: XP Power, typ AFM60US24 24 V, 2,5 A V AC, Hz, 1,5 A Power consumption (Strömförbrukning) Strömförbrukning: < 70 VA Driftsmiljö Temperatur: Luftfuktighet: Lufttryck: Uppvärmningstid: +15 C till +35 C (59 F till +95 F) 10 till 90 %, icke-kondenserande 600 hpa till hpa < 10 min. Om enheten lagras i förhållanden utanför de specificerade driftsmiljöförhållandena, måste enheten värmas upp under 24 timmar innan den används. Altitudkorrigering Ledningsförmågan hos en kavitet beror på lufttrycket. Det innebär att när lufttrycket ändras, ändras även relationen mellan mmho och ml. Följande tabell kan användas för att beräkna skillnaden. Höjd (m) Ökning i mmho (%)

27 Förvaring och hantering Temperatur: Relativ luftfuktighet: Lufttryck: -20 C till +60 C (-4 F till +140 F) < 90 %, ej kondenserande 500 hpa till hpa Dimensioner (H x B x D) Fristående-version: Datorbaserad-version: 190 x 248 x 261 mm (7,5 x 9,8 x 10,3 tum) 100 x 240 x 240 mm (3,9 x 9,4 x 9,4 tum) Probens mått (H x B x D) Quick Check probe: 28 x 22 x 100 mm (1,1 x 0,9 x 3,9 tum) Vikt Fristående-version: Datorbaserad-version: 2,65 kg/5,85 lb 1,65 kg/3,64 lb Tillvalsfunktioner (Fristående) Skrivare: 2 cc-coupler Inbyggd skrivare. Skriver ut 832 punkter per rad på 112 mm pappersbredd Kalibrering Utrustningen bör regelbundet kalibreras i enlighet med EN och ANSI S3.39 Essentiell prestanda MADSEN Zodiac har ingen essentiell prestanda och de tillämpliga kraven är följaktligen så som anges här: 1. Impedans/admittans enligt definition i EN :2005 Typ 2, ANSI S (R2012) Typ 2 2. Grundläggande säkerhet enligt definition i IEC Elektromagnetisk kompabilitet enligt definition i IEC :2007 EN :2007 IEC :2014 EN :

28 Standarder Säkerhet: IEC :2005+AMD1:2012 EN :2006+A1:2013 ANSI/AAMI ES : A1:2012 CAN/CSA-C22.2 Nr :14 Klass II, extern energikälla, Typ BF, IPX0 EMC: IEC :2007 EN :2007 IEC :2014 EN :2015 Impedans/admittans: Quick Check: EN :2005 Typ 2, ANSI S (R2012) Typ 2 Nätaggregat: Avyttring Klass I, extern strömförsörjning MADSEN Zodiac kan hanteras som vanligt elektroniskt avfall, i enlighet med WEEE och lokala förordningar Tillbehör Angivna tillbehör beror på hur den levererade MADSEN Zodiac är konfigurerad. Diagnostisk probe, Classic Diagnostisk probe, Comfort Quick Check probe Eartips Eartip-förpackning Otometrics-instickstelefon, kontralateral Kontralateral telefon, TDH-39 Insatser för kontralaterala telefoner Axelbandshake Probehållare för Quick Check-probe, monteras på väggen eller på enheten 2 cc-kavitet för probekontroll Multifrekvens-kavitetssats Installationsskiva för OTOsuite-program Nätkabel MADSEN Zodiac MADSEN Zodiac Referensmanual USB-anslutningskabel Strömförsörjningsenhet Pappersrulle för inbyggd skrivare Probeproppar 28

29 Väggmonteringssats för datorbaserad enhet Rengöringssats för probe 10.2 Påpekanden om elektromagnetisk kompatibilitet (EMC) MADSEN Zodiac är en del av ett medicinskt elektriskt system och är av säkerhetsskäl underkastat särskilda försiktighetsåtgärder. Därför måste installations- och driftsanvisningarna i detta dokument följas mycket noggrant. Bärbar och flyttbar högfrekvent kommunikationsutrustning, som mobiltelefoner, kan orsaka störningar hos MADSEN Zodiac. IEC :2014 och EN :2015 Handledning och tillverkardeklaration elektromagnetiska emissioner för all utrustning och alla system MADSEN Zodiac är avsedd att användasi den elektromagnetiska miljö som beskrivs nedan. Den som använder MADSEN Zodiac bör kontrollera att miljön är just sådan. Emissionstest Överensstämmelse Elektromagnetisk miljö handledning RF-emissioner CISPR 11 Grupp 1 MADSEN Zodiac använder endast RF-energi för sina interna funktioner. Därför är dess RFemissioner mycket låga och kan inte orsaka störningar på närliggande elektronisk utrustning. RF-emissioner CISPR 11 Klass B MADSEN Zodiac kan användasi alla miljöer, inklusive hemmiljöer och miljöer som är direktanslutna till lågspänningskraftnät som förser bostadshus med el. Harmoniska emissioner IEC Ej tillämpligt Spänningsfluktuationer/flimmer; IEC Ej tillämpligt Handledning och tillverkardeklaration elektromagnetisk immunitet för all utrustning och alla system MADSEN Zodiac är avsedd att användasi den elektromagnetiska miljö som beskrivs nedan. Den som använder MADSEN Zodiac bör kontrollera att miljön är just sådan. Immunitetstest IEC testnivå Överensstämmelsenivå Elektromagnetisk miljö handledning Elektrostatisk urladdning (ESD) IEC ±8 kv kontakt ±2 kv, ±4 kv, ±8 kv, ±15 kv luft ±8 kv kontakt ±2 kv, ±4 kv, ±8 kv, ±15 kv luft Golven bör vara av trä, betong eller keramikplattor. Om golven är täckta med syntetmaterial ska den relativa luftfuktigheten vara minst 30 %. EFT, IEC ±2 kv för strömförsörjningsledningar ±1 kv för in-/utgående ledningar ±2 kv för strömförsörjningsledningar ±1 kv för in-/utgående ledningar Nätspänningskvaliteten bör vara likvärdig med den i en typisk kommersiell lokal eller i sjukhusmiljö. 29

30 Stötpulser, IEC ±1 kv ledning till ledning ±2 kv ledning till jord +/- 2 kv DC ingående ledning/ledningar till jord +/- 1 kv DC ingående ledning/ledningar till ledning/ledningar +/- 2 kv I/O-ledning/ledningar till jord ±1 kv ledning till ledning ±2 kv ledning till jord +/- 2 kv DC ingående ledning/ledningar till jord +/- 1 kv DC ingående ledning/ledningar till ledning/ledningar +/- 2 kv I/O-ledning/ledningar till jord Nätspänningskvaliteten bör vara likvärdig med den i en typisk kommersiell lokal eller i sjukhusmiljö. Spänningsdippar, korta avbrott och spänningsvariationer på strömförsörjningsingångar IEC % U T ; 0,5 cykel Vid 0, 45, 90, 135, 180, 225, 270 och % U T ; 1 cykel och 70 % U T ; 25/30 cykler Enskild fas: vid 0 0 % U T ; 0,5 cykel Vid 0, 45, 90, 135, 180, 225, 270 och % U T ; 1 cykel och 70 % U T ; 25/30 cykler Enskild fas: vid 0 Nätspänningskvaliteten bör vara likvärdig med den i en typisk kommersiell lokal eller i sjukhusmiljö. Om användaren av MADSEN Zodiac vill att systemet ska fungera trots strömavbrott rekommenderar vi att MADSEN Zodiac strömförsörjsav en UPS eller ett batteri. Spänningsavbrott på strömförsörjningsingångar IEC % U T ; 250/300 cykler 0 % U T ; 250/300 cykler Effektfrekvens (50/60 Hz) magnetfält IEC A/m Inga relevanta portar som skulle kunna påverkas Effektfrekventa magnetfält bör ha en nivå typiska för en lokal i en typisk kommersiell miljö eller sjukhusmiljö. U T är huvudspänningen innan testnivån används. Handledning och tillverkardeklaration elektromagnetisk immunitet för utrustning och system inom hälso- och sjukvårdsmiljöer MADSEN Zodiac är avsedd att användasi den elektromagnetiska miljö som beskrivs nedan. Den som använder MADSEN Zodiac bör kontrollera att miljön är just sådan. Immunitetstest IEC testnivå Överensstämmelsenivå Elektromagnetisk miljö handledning Ledningsbunden RF IEC Vrms 150 khz till 80 MHz6 Vrms ISM-band och Amatör 3 Vrms 150 khz till 80 MHz6 Vrms ISM-band och Amatör Utstrålad RF IEC V/m 80 MHz till 2,7 GHz 10 V/m 80 MHz till 2,7 GHz 30

31 Närhetsfält från RF vid trådlös kommunikation IEC V/m 386 MHz 28 V/m 450 MHz 9 V/m 710 MHz, 745 MHz, 780 MHz 27 V/m 386 MHz 28 V/m 450 MHz 9 V/m 710 MHz, 745 MHz, 780 MHz Avståndet mellan elektroniska delar av MADSEN Zodiac och flyttbar RF-kommunikationsutrustning måste vara mer än 30 cm (11,8 tum). Anm.: Dessa riktlinjer gäller kanske inte i alla situationer. Elektromagnetisk spridning påverkasav absorption och reflektion från strukturer, föremål och människor. 28 V/m 810 MHz, 870 MHz, 930 MHz 28 V/m 810 MHz, 870 MHz, 930 MHz 28 V/m MHz, MHz, MHz 28 V/m MHz, MHz, MHz 28 V/m MHz, 28 V/m MHz, 9 V/m MHz, MHz, MHz 9 V/m MHz, MHz, MHz IEC :2007 och EN :2007 Handledning och tillverkardeklaration elektromagnetiska emissioner för all utrustning och alla system MADSEN Zodiac är avsedd att användasi den elektromagnetiska miljö som beskrivs nedan. Den som använder MADSEN Zodiac bör kontrollera att miljön är just sådan. Emissionstest Överensstämmelse Elektromagnetisk miljö handledning RF-emissioner CISPR 11 Grupp 1 MADSEN Zodiac använder endast RF-energi för sina interna funktioner. Därför är dess RFemissioner mycket låga och kan inte orsaka störningar på närliggande elektronisk utrustning. RF-emissioner CISPR 11 Klass B MADSEN Zodiac kan användasi alla miljöer, inklusive hemmiljöer och miljöer som är direktanslutna till lågspänningskraftnät som förser bostadshus med el. Harmoniska emissioner IEC Ej tillämpligt Spänningsfluktuationer/flimmer; IEC Ej tillämpligt Handledning och tillverkardeklaration elektromagnetisk immunitet för all utrustning och alla system MADSEN Zodiac är avsedd att användasi den elektromagnetiska miljö som beskrivs nedan. Den som använder MADSEN Zodiac bör kontrollera att miljön är just sådan. Immunitetstest IEC testnivå Överensstämmelsenivå Elektromagnetisk miljö handledning Elektrostatisk urladdning (ESD) IEC ±6 kv kontakt ±8 kv luft ±6 kv kontakt ±8 kv luft Golven bör vara av trä, betong eller keramikplattor. Om golven är täckta med syntetmaterial ska den relativa luftfuktigheten vara minst 30 %. 31

32 EFT, IEC ±2 kv för strömförsörjningsledningar ±1 kv för in-/utgående ledningar ±2 kv för strömförsörjningsledningar ±1 kv för in-/utgående ledningar Nätspänningskvaliteten bör vara likvärdig med den i en typisk kommersiell lokal eller i sjukhusmiljö. Stötpulser, IEC ±1 kv ledning till ledning ±2 kv ledning till jord ±1 kv ledning till ledning ±2 kv ledning till jord Nätspänningskvaliteten bör vara likvärdig med den i en typisk kommersiell lokal eller i sjukhusmiljö. Spänningsdippar, korta avbrott och spänningsvariationer på strömförsörjningsingångar IEC < 5 % U T (> 95 % dipp av U T ) under en halv cykel 40 % UT (60 % dipp i U T ) i 5 cykler 70 % U T (30 % dipp av U T ) under 25 cykler <5 % U T (>95 % dipp i U T ) i 5 s < 5 % U T (> 95 % dipp av U T ) under en halv cykel 40 % UT (60 % dipp i U T ) i 5 cykler 70 % U T (30 % dipp av U T ) under 25 cykler <5 % U T (>95 % dipp i U T ) i 5 s Nätspänningskvaliteten bör vara likvärdig med den i en typisk kommersiell lokal eller i sjukhusmiljö. Om användaren av MADSEN Zodiac vill att systemet ska fungera trots strömavbrott rekommenderar vi att MADSEN Zodiac strömförsörjsav en UPS eller ett batteri. Effektfrekvens (50/60 Hz) magnetfält IEC A/m 3 A/m Effektfrekventa magnetfält bör ha en nivå typiska för en lokal i en typisk kommersiell miljö eller sjukhusmiljö. U T är huvudspänningen innan testnivån används. Handledning och tillverkardeklaration elektromagnetisk immunitet för utrustning och system som inte är LIVSUPPEHÅLLANDE MADSEN Zodiac är avsedd att användasi den elektromagnetiska miljö som beskrivs nedan. Den som använder MADSEN Zodiac bör kontrollera att miljön är just sådan. Immunitetstest IEC testnivå Överensstämmelsenivå Elektromagnetisk miljö handledning Ledningsbunden RF IEC Vrms 150 khz till 80 MHz 3 Vrms 150 khz till 80 MHz Bärbar och flyttbar RF-kommunikationsutrustning bör inte användasnärmare någon del av MADSEN Zodiac, inklusive kablar, än det rekommenderade avstånd som du beräknat med hjälp av den ekvation som går att tillämpa på sändarens frekvens. Rekommenderat avstånd: d = 1,2 d = 1,2 d = 2,3 för 80 till 800 MHz för 80 MHz till 2,5 GHz, Utstrålad RF IEC V/m 80 MHz till 2,5 GHz 3 V/m 80 MHz till 2,5 GHz där P är sändarens maximala uteffektskapacitet i watt (W) enligt tillverkaren, och d är det rekommenderade avståndet i meter (m). Fältstyrkan från fasta RF-sändare, som fastslagitsvid en elektromagnetisk undersökning av platsen, a bör vara mindre än överensstämmelsenivån för varje frekvensområde. b Interferenskan förekomma i närheten av utrustning som är försedd med den här symbolen: 32

33 Anm. 1: Vid 80 MHzoch 800 MHzgäller avståndet för det högre frekvensintervallet. Anm. 2: Dessa riktlinjer gäller kanske inte i alla situationer. Elektromagnetisk spridning påverkasav absorption och reflektion från strukturer, föremål och människor. a. Fältstyrkor från fasta sändare, såsom basstationer för radiotelefoner (mobila/trådlösa) och landmobilradio, amatörradio, AM- och FM-radiosändningar och TV-sändningar kan inte teoretiskt förutspåsmed noggrannhet. För att bedöma den elektromagnetiska miljön på grund av fasta RF-sändare bör en elektromagnetisk platsundersökning övervägas. Om den uppmätta fältstyrkan på platsen där MADSEN Zodiac användsöverstiger den tillämpbara RFuppfyllelsenivån ovan, bör MADSEN Zodiac kontrollerasså att det går att säkerställa att den fungerar normalt. Om MADSEN Zodiac inte skulle fungera normalt kan det bli nödvändigt att vidta ytterligare åtgärder, till exempel att göra om inställningarna eller flytta enheten till en annan plats. b. I frekvensområdet 150 khztill 80 MHzbör fältstyrkorna understiga 3 V/m. Rekommenderade avstånd mellan bärbar och flyttbar RF-kommunikationsutrustning och MADSEN Zodiac MADSEN Zodiac är avsedd för användning i en elektromagnetisk miljö där störningar i form av strålning kontrolleras. Användaren av MADSEN Zodiac kan hjälpa till att förhindra elektromagnetiska störningar genom att upprätthålla ett minimiavstånd mellan bärbar och mobil RF-kommunikationsutrustning och MADSEN Zodiac. Rekommenderade minimiavstånd anges nedan baserat på kommunikationsutrustningensmaximala uteffekt. Uppskattad maximal uteffekt för sändaren W Avstånd i enlighet med sändarensfrekvens m 150 khz till 80 MHz 80 MHz till 800 MHz 800 MHztill 2,5 GHz d = 1,2 d = 1,2 d = 2,3 0,01 0,12 0,12 0,23 0,1 0,38 0,38 0,73 1 1,2 1,2 2,3 10 3,8 3,8 7, För sändare som uppskattasha en maximal uteffekt som inte finns med i listan ovan kan det rekommenderade avståndet d i meter (m) beräknasmed hjälp av den ekvation som går att tillämpa på sändarensfrekvens, där P är sändarens uppskattade maximala uteffekt i watt (W) enligt tillverkaren. Anm. 1: Vid 80 MHzoch 800 MHzgäller avståndet för det högre frekvensintervallet. Anm. 2: Dessa riktlinjer gäller kanske inte i alla situationer. Elektromagnetisk spridning påverkasav absorption och reflektion från strukturer, föremål och människor. 33

34 11 Standarder och varningar 11.1 Symboldefinitioner MADSEN Zodiac Uppfyller BF-kraven i IEC Följ bruksanvisningen. Läs igenom varningarna och uppmaningarna till försiktighet i användarhandboken. Uppfyller kraven i direktiv 93/42/EEG om medicintekniska produkter och RoHS-direktivet (2011/65/EU). Uppfyller direktivet 1999/5/EG om radioutrustning och teleterminalutrustning. MEDICINSK - Allmän medicinsk utrustning vad gäller elstötar, brandrisk och mekanisk risk endast i enlighet med UL , första utgåvan, 2003 CAN/CSA-22.2 Nr M90. OR MEDICINSK - Allmän medicinsk utrustning vad gäller elstötar, brandrisk och mekanisk risk endast i enlighet med ANSI/AAMI ES (2005) + AMD 1 (2012), IEC , CAN/CSA-C22.2 Nr (2014) och CAN/CSA-C22.2 Nr (2011). I Frankrike får enheten endast användas inomhus. Enheten uppfyller kraven i avsnitt 15 i FCC:s regler. Följande två villkor måste uppfyllas för att enheten ska få användas: Enheten får inte orsaka skadlig interferens. Utrustningen måste tåla interferens som tas emot, även sådan som kan få oönskade effekter på användningen. Termen IC framför certifierings-/registreringsnumret betyder att utrustningen uppfyller Industry Canadas tekniska specifikationer. Elektronisk utrustning som omfattas av direktivet 2002/96/EG om elektroniskt och elektriskt avfall (WEEE). Alla elektriska och elektroniska produkter, batterier och ackumulatorer måste sorteras och slängas i sina respektive avfallskategorier när de är uttjänta. Kravet gäller i alla EU-länder. Släng inte sådana här produkter som osorterat avfall. Du kan lämna in enheten och dess tillbehör direkt till Otometrics eller till någon av Otometricss leverantörer. Du kan också kontakta kommunen för att få information om hur du ska hantera avfallet. 34

35 OTOsuite-immitansmodul Uppfyller kraven i direktiv 93/42/EEG om medicintekniska produkter och RoHS-direktivet (2011/65/EU). Används i dialoger med felmeddelanden om det uppstår problem med ett program. Läs den detaljerade informationen i dialogrutan Varningar anmärkningar en innehåller information och varningar som måste iakttas för att de enheter och det program som handboken gäller ska vara säkra att använda. Lokala lagar och föreskrifter måste alltid följas. 1. Den här typen av utrustning får användas i hemmiljö, om så medges av sjukvården. 2. MADSEN Zodiac är avsedd att användas av audiologer och annan vårdpersonal för testning av patienters hörsel. 3. Om du misstänker att ett öra är infekterat bör du byta ut eartipen och byta till en ren probepropp innan du fortsätter med att testa det andra örat. 4. Använd nya öronsnäckor för varje patient för att skydda mot korsinfektion. 5. Om du råkar skada enheten eller inte hanterar den på rätt sätt kan det göra att enheten inte fungerar som den ska. Rådgör då med leverantören. 6. Av säkerhetsskäl, och för att garantin ska gälla, måste service och reparation av den elektromedicinska utrustningen alltid utföras av tillverkaren eller av servicepersonal på auktoriserade verkstäder. Om något fel uppstår skriver ni en detaljerad beskrivning av felet/felen och kontaktar leverantören. Använd inte en defekt utrustning. 7. Det rekommenderas att man installerar enheten i en miljö som minimerar statisk elektricitet. Till exempel rekommenderas antistatmattor. 8. Vi rekommenderar att enheten inte staplas på annan utrustning eller placeras i ett dåligt ventilerat utrymme eftersom det kan påverka enhetens prestanda. Om den staplas på eller placeras intill annan utrustning måste enhetens funktioner kontrolleras så att de fungerar korrekt. 9. Förvara och använd inte enheten i miljöer där temperaturen eller luftfuktigheten överskrider de värden som är angivna i de tekniska specifikationerna för transport och användning. 10. Utsätt inte enheten för några vätskor. Ingen fukt får komma in i enheten. Fukt inuti enheten kan skada instrumentet och leda till att användaren eller patienten riskerar att få en elstöt. 11. Använd inte instrumentet i närheten av lättantändliga medel (gaser) eller i syrerika miljöer. 12. Inga delar får förtäras, brännas eller användas i några andra syften än de som beskrivs i avsnittet Avsedd användning i den här användarhandboken. 13. Kvävningsrisk! Håll alltid uppsikt över eartips som finns inom räckhåll för barn. 14. Enheten och alla enheter med egen strömförsörjning som är anslutna till den bör stängas av innan några anslutningar etableras. Om du behöver koppla bort enheten från strömförsörjningen drar du ut kontakten ur eluttaget. Ställ inte enheten så att det är svårt att komma åt kontakten om du behöver dra ut den ur vägguttaget. 15. Av säkerhetsskäl, måste tillbehör som ansluts till utrustningens utgående uttag vara identiska med den typ av tillbehör som levereras tillsammans med systemet. 16. Tillbehör som innehåller transducrar bör kalibreras varje år. Dessutom rekommenderar vi att kalibrering utförs om det är risk för att utrustningen har skadats (om du till exempel har tappat hörlurarna eller proberna på golvet). 35

36 Tänk på att endast de transducrar som medföljer vid leveransen är kalibrerade! Kontakta återförsäljaren om du vill använda någon annan transducer för att utföra tester med enheten. 17. Engångstillbehör, till exempel eartips, ska inte återanvändas och måste bytas ut för varje patient för att förhindra överföring av smitta. 18. Oönskat brus kan uppstå om instrumentet utsätts för starka radiovågor. Sådant brus kan störa inspelningen så att mätningarna blir inkorrekta. Många typer av elektrisk utrustning kan generera radiovågor, till exempel mobiltelefoner. Vi rekommenderar därför att du, så långt det är möjligt, begränsar användningen av sådan utrustning i närheten av instrumentet. Vi rekommenderar också att du inte använder enheten i närheten av utrustning som är känslig för elektromagnetiska fält. 19. Ändringar som inte uttryckligen har godkänts av tillverkaren kan medföra att användaren inte längre får använda utrustningen. 20. Enheten och nätenheten kan kasseras som vanligt elektroniskt avfall, i enlighet med de lokala förordningarna. 21. Använd endast specificerad strömförsörjning. Se tekniska specifikationer, strömförsörjning. Den person som sätter ihop systemet måste tänka på att den externa utrustning som ansluts kanske inte uppfyller samma säkerhetskrav som den här produkten (till exempel datorn eller skrivaren), vilket kan innebära att den totala säkerhetsnivån för systemet försämras. Utrustningen måste uppfylla kraven i UL/IEC När du väljer tillbehör som ska anslutas till enheten måste du beakta följande: Användning av ansluten utrustning bland patienter. Intyg på att ansluten utrustning har testats i enlighet med kraven i IEC (3:e), AAMI ES och CAN/CSA-C22.2 NO CAN/CSA. Vidrör inte den utgående strömkontakten på nätenheten, uttagen på enheten eller de anslutna enheterna samtidigt som du rör vid patienten. 22. Enligt IEC (tredje utgåvan) måste datorn och skrivaren placeras utom räckhåll för patienten, det vill säga inte närmare än cirka 1,5 meter/5 fot. 23. Den här utrustningen har testats och uppfyller kraven för en digital utrustning i klass B i enlighet med avsnitt 15 i FCCreglerna. Dessa krav är utformade för att ge rimligt skydd mot skadlig interferens i bostadsområden. Utrustningen genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med anvisningarna kan den ge upphov till skadlig interferens på radiokommunikation. Det finns emellertid ingen garanti för att interferens inte uppstår i en viss installation. Om den här utrustningen ger upphov till skadlig interferens på radioeller tv-mottagningen, vilket kan fastställas genom att utrustningen stängs av och slås på igen, bör användaren försöka korrigera detta på något av följande sätt: Öka avståndet mellan utrustningen och mottagaren. Anslut utrustningen till en kontakt på en annan krets än den som mottagaren är ansluten till. Rådgör med återförsäljaren eller en erfaren radio-/tv-tekniker för att få hjälp. 36
