Jordbävningar. Bild: CNN

Transkript

1 Jordbävningar 1 Bild: CNN

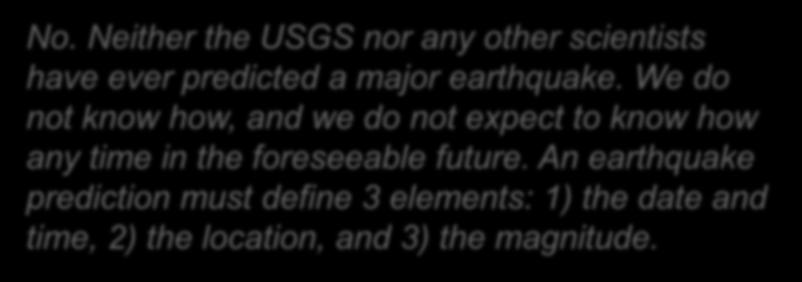

2 Kan man förutsäga jordbävningar? No. Neither the USGS nor any other scientists have ever predicted a major earthquake. We do not know how, and we do not expect to know how any time in the foreseeable future. An earthquake prediction must define 3 elements: 1) the date and time, 2) the location, and 3) the magnitude. 2 United States Geological Survey

3 Oaxaca, Mexico: den 29 november Ohtake et al. (1981)

4 Oaxaca, Mexico: den 29 november Ohtake et al. (1981)

5 Oaxaca, Mexico: den 29 november Ohtake et al. (1981)

6 Niigata, Japan: den 16.e juni Mogi (1985)

7 Niigata, Japan: den 16.e juni cm Mogi (1985)

8 Izu-Oshima-kinkai, Japan: den 14:e januari Mogi (1985)

9 Izu-Oshima-kinkai, Japan: den 14:e januari Mogi (1985)

10 Antal förskalv innan M >7 jordbävningar Tid 10 Jones och Molnar (1979)

11 Antal förskalv innan M >7 jordbävningar Tid 11 Jones och Molnar (1979)

12 Izu-Oshima-kinkai, Japan: den 14:e januari Wakati (1988)

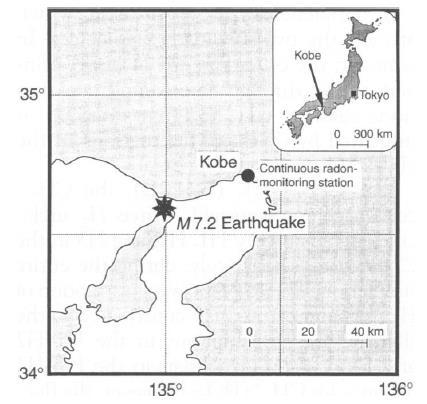

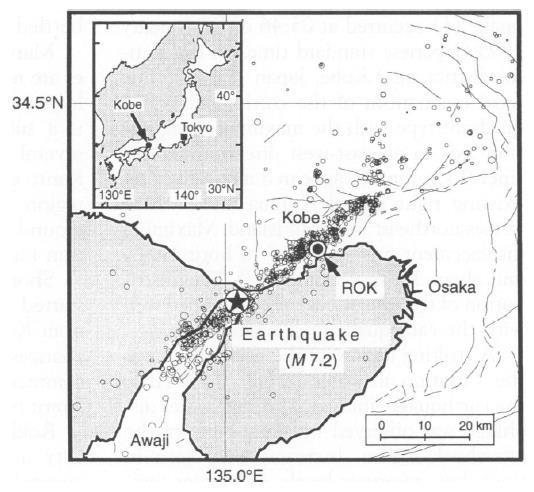

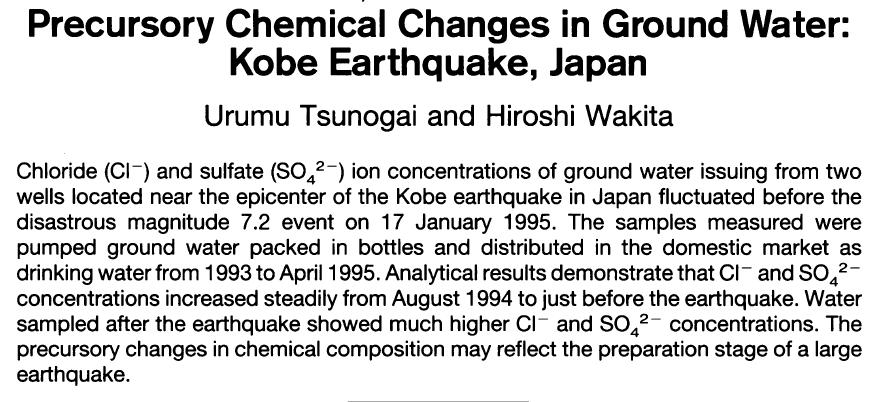

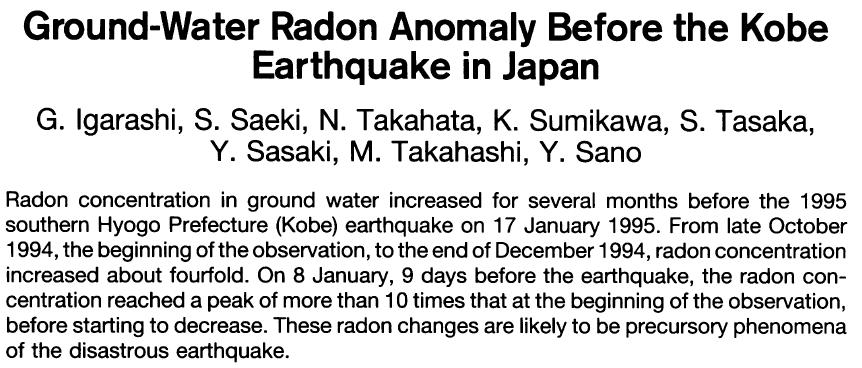

13 Kobe, Japan: den 17:e januari Science (1995)

14 Kobe, Japan: den 17:e januari Science (1995)

15 Kobe, Japan: den 17:e januari Science (1995)

16 Kobe, Japan: den 17:e januari Science (1995)

17 Kobe, Japan: den 17:e januari Science (1995)

18 Kobe, Japan: den 17:e januari Science (1995)

19 Kobe, Japan: den 17:e januari Asahi

20 Kobe, Japan: den 17:e januari Science (1995)

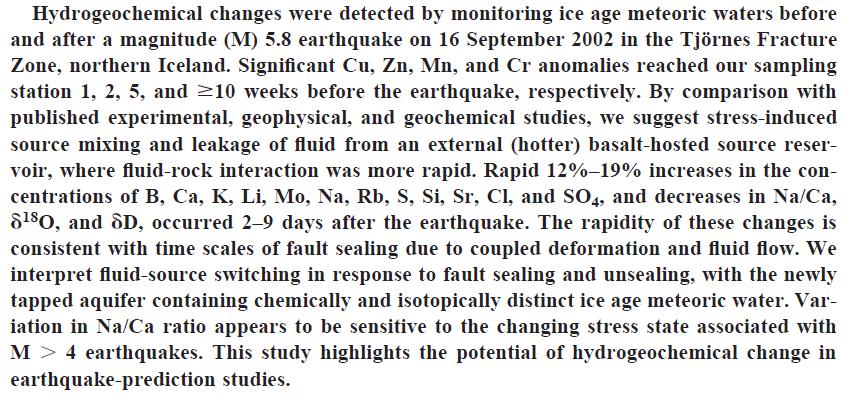

21 Húsavík, Island: den 16:e september Claesson et al. (2004)

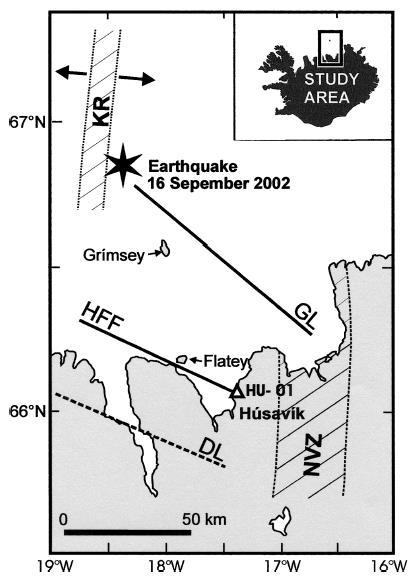

22 Húsavík, Island: den 16:e september Claesson et al. (2004)

23 Húsavík, Island: den 16:e september Claesson et al. (2004)

24 Húsavík, Island: den 16:e september 2002 d 2 H ( ) Ice Age meteoric water Surface meteoric water Seawater Fluid-rock interaction d 18 O ( ) 24 Claesson et al. (2004)

25 Húsavík, Island: den 16:e september Claesson et al. (2004)

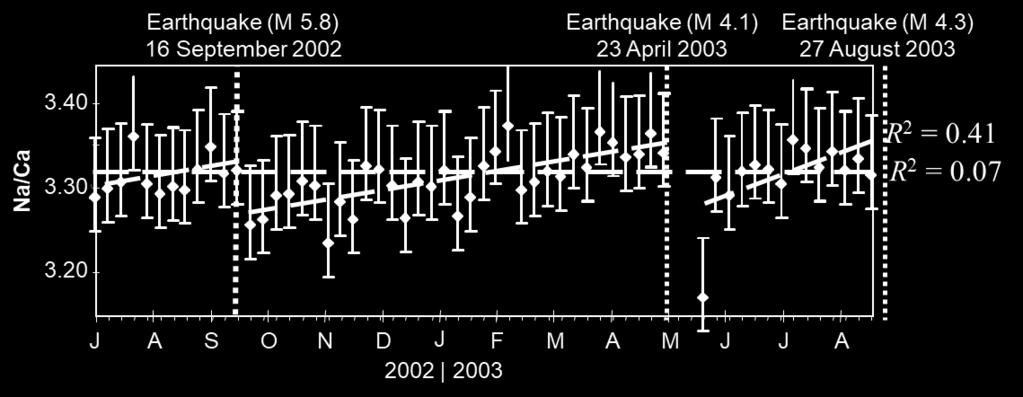

26 Húsavík, Island: den 16:e september Claesson et al. (Goldschmidt 2004)

27 27

28 Chemical changes in groundwater before and after earthquakes in northern Iceland Alasdair Skelton 1, Gabrielle Stockmann 1, Margareta Andrén 1, Elin Tollefsen 1, Erik Sturkell 2, Carl- Magnus Mörth 1, Helga Rakel Gudrunardottir 1, Hrefna Kristmansdottir 3, Árny Sveinbjornsdottir 4, Sigurjón Jónsson 5, Tonci Balic-Zunic 6, Hreinn Hjartarson 7, Heike Siegmund 1, Nicole Simon Keller 4, Nic Odling 8, Curt Broman 1, Börje Dahrén 9 and Ingrid Kockum Stockholm University, Sweden; 2. Gothenburg University, Sweden; 3. University of Akureyri, Iceland; 4. University of Iceland, Iceland; 5. KAUST, Saudi Arabia; 6. University of Copenhagen, Denmark; 7. Landsvirkjun, Iceland; 8. University of Edinburgh, Scotland; 9. Uppsala University, 28 Sweden; 10. Karolinska Institutet, Sweden.

29 Kemiska förändringar i grundvattnet innan och efter jordbävningar i norra Island Alasdair Skelton 1, Gabrielle Stockmann 1, Margareta Andrén 1, Elin Tollefsen 1, Erik Sturkell 2, Carl- Magnus Mörth 1, Helga Rakel Gudrunardottir 1, Hrefna Kristmansdottir 3, Árny Sveinbjornsdottir 4, Sigurjón Jónsson 5, Tonci Balic-Zunic 6, Hreinn Hjartarson 7, Heike Siegmund 1, Nicole Simon Keller 4, Nic Odling 8, Curt Broman 1, Börje Dahrén 9 och Ingrid Kockum Stockholm University, Sweden; 2. Gothenburg University, Sweden; 3. University of Akureyri, Iceland; 4. University of Iceland, Iceland; 5. KAUST, Saudi Arabia; 6. University of Copenhagen, Denmark; 7. Landsvirkjun, Iceland; 8. University of Edinburgh, Scotland; 9. Uppsala University, 29 Sweden; 10. Karolinska Institutet, Sweden.

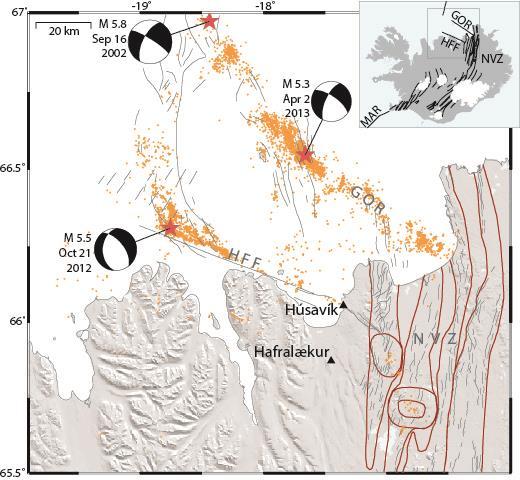

30 Jordbävningar i norra Island 30

31 Vilka jordbävningar skulle kunna påverka grundvattnets kemi? Avstånd från epicentrum (km) M HU M HA M HA 10 1 HA = Hafralækur HU = Húsavík Magnitud 31

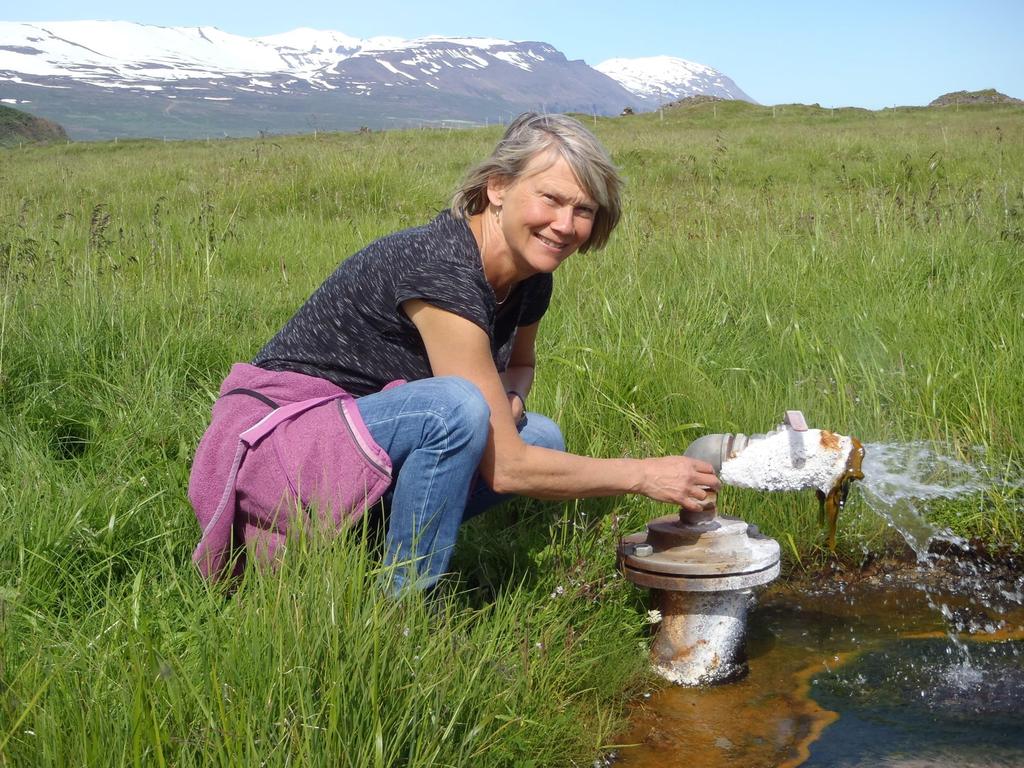

32 Hafralækur (provtagning fr o m 2008) 32 Bild: Gabrielle Stockmann

33 Hafralækur (provtagning fr o m 2008) Grundvatten inflöde 100-m-djup brunn Basaltisk berggrund Artesisk (till ytan) Inflöde av grundvatten vid 65, 82 och 96 m 7,7 liter per sekund C ph m

34 Húsavík (provtagning fr o m 2002) 34

35 Húsavík (provtagning fr o m 2002) Grundvatten inflöde 1500-m-djup brunn Basaltisk berggrund Artesisk (till 20 m) Inflöde av grundvatten vid 500, 1220 och 1380 m 0,5 liter per sekund 94 C ph m

36 Provtagning och analys 36

37 d 18 O d 2 H: Hafralækur Basaltisk berggrund d 2 H Modernt grundvatten Istidsgrundvatten d 18 O 37 GMWL = Globala meteorisk vattenlinje

38 d 2 H data från Hafralækur Modernt grundvatten d 2 H Jan-08 Jan-09 Jan-10 Jan-11 Jan-12 Jan-13 Jan-14 Jan-15 Jan-16 Jan-17 Jan Skelton et al., 2014; Andrén et al., 2016

39 39

40 Koncentration (mmol/l) Na och Si data från Hafralækur Na Si Jan-08 Jan-09 Jan-10 Jan-11 Jan-12 Jan-13 Jan-14 Jan-15 Jan-16 Jan-17 Jan Skelton et al., 2014; Andrén et al., 2016

41 Na:Si-kvot i grundvatten från Hafralækur innan jordbävningarna Na (mmol/kg) 3000 Na:Si = 1: Na:Si = 1: Si (mmol/kg) 41

42 Na:Si-kvot i grundvatten från Hafralækur efter jordbävningarna Na (mmol/kg) 3000 Na:Si = 1: Na:Si = 1: Si (mmol/kg) 42

43 Labradorit 43 Bild: Alex Strekeisen

44 Zeoliter 44

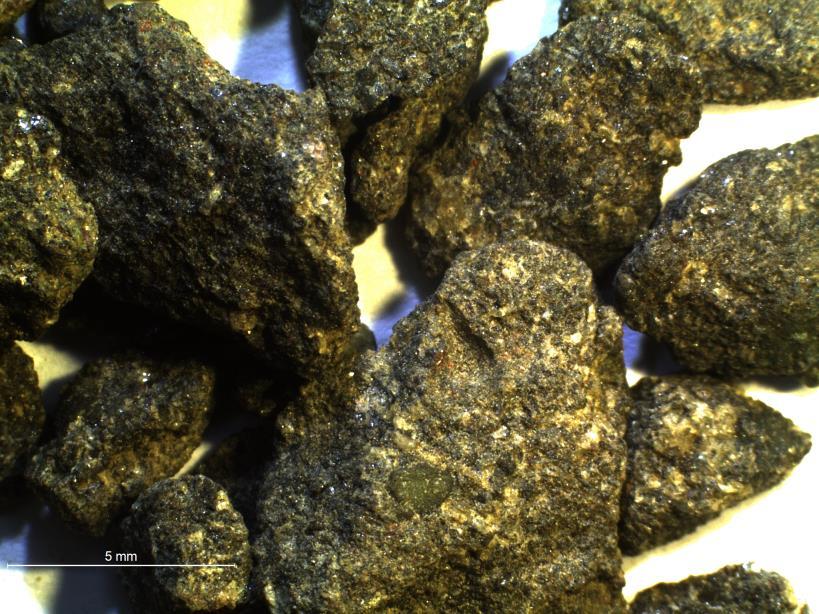

45 Basalt från brunnen 5 mm 5 mm Labradorit Zeolit 0.5 mm 0.5 mm 45

46 Labradorit BSE 100mm 46

47 Zeolit Labradorit Zeoliter + Na + 2 Si Labradorit Na 50mm 47

48 Na:Si-kvot i grundvatten från Hafralækur innan jordbävningarna Na (mmol/kg) 3000 Na:Si = 1: Na:Si = 1: Si (mmol/kg) 48

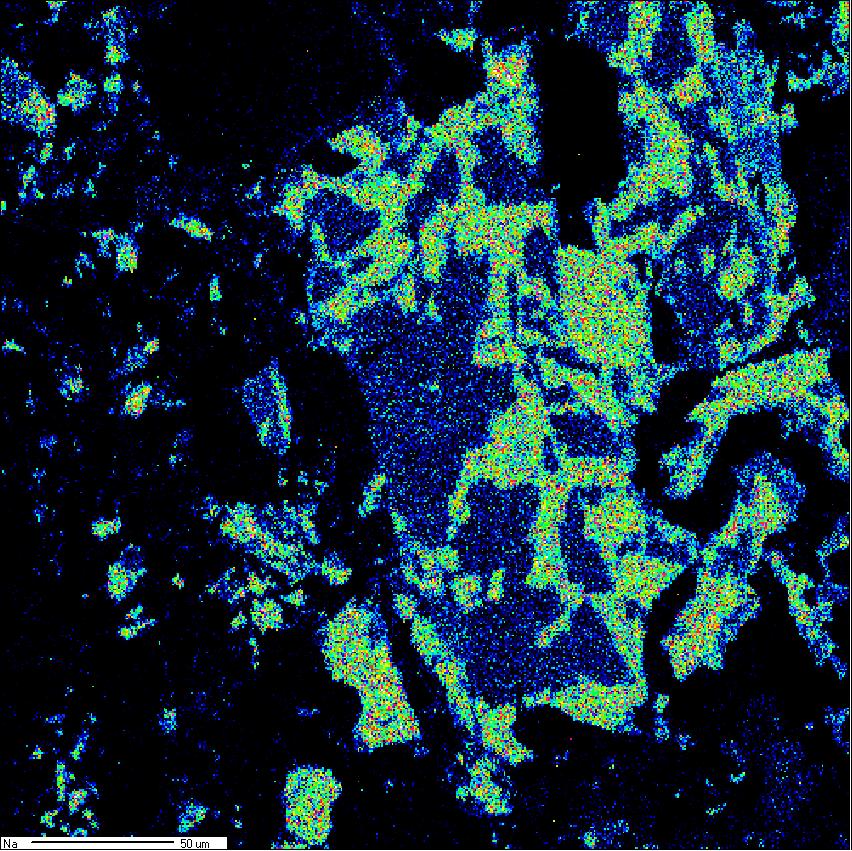

49 Zeolit Labradorit Na 50mm 49

50 Zeolit Färg-BSE 10mm Labradorit 50

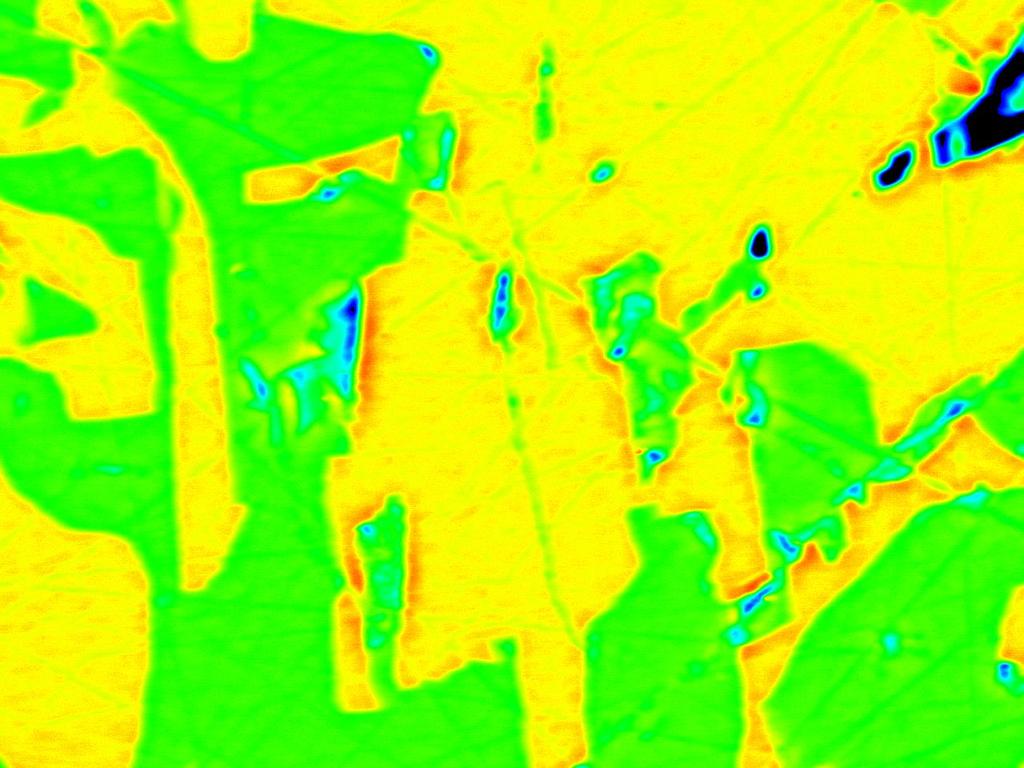

51 Zeolit Labradorit profil Färg-BSE 10mm 51

52 Na:Si (a.p.f.u.) Na + 2 Si + Na = 2 (Na + Si) 0.5 Zeolit Na Labradorit Zeolit Spricka 15 Avstånd (mm) profil 52

53 Na:Si-kvot i grundvatten från Hafralækur efter jordbävningarna Na (mmol/kg) 3000 Na:Si = 1: Na:Si = 1: Si (mmol/kg) 53

54 Suga på en karamell eller bita? 54 Bild: grenna.nu

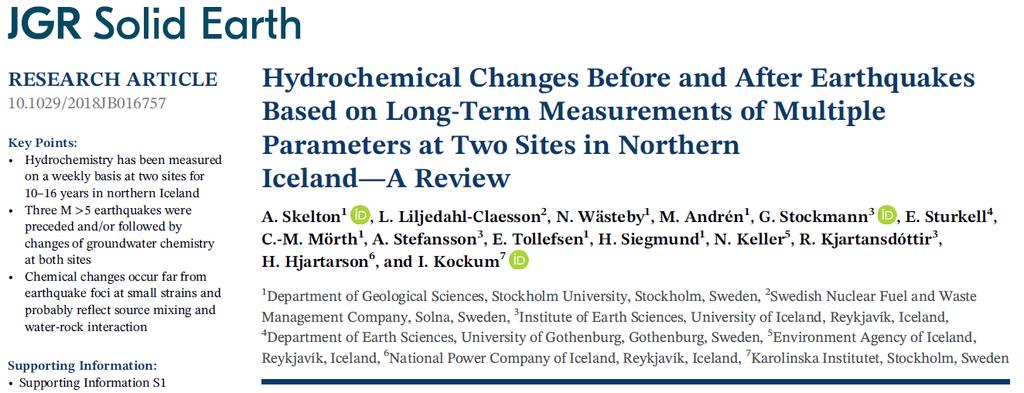

55 Statistisk analys 55 Skelton et al., 2019

56 Statistisk analys 56 Skelton et al., 2019

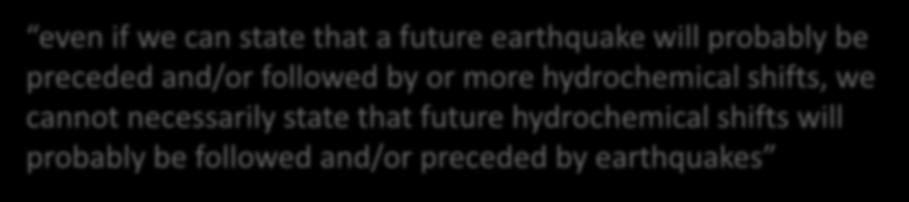

57 on average approximately one in two hydrochemical shifts at HA01 and approximately one in there hydrochemical shifts at HU01 were followed and/or preceded by earthquakes even if we can state that a future earthquake will probably be preceded and/or followed by or more hydrochemical shifts, we cannot necessarily state that future hydrochemical shifts will probably be followed and/or preceded by earthquakes 57 Skelton et al., 2019

58 Tack och vi ses på Island 58 Bild: Hreinn Hjartarson
