NYHET! NYHET! NYHET! SN 31 SN 31 /SN 31C SN 31 C SN 35 ST SN 35ST. Tekniska data. Reservdelar Sanimarin

Transkript

1 Sanimarin eltoaletter Elektriska toaletter utrustade med Saniflo s effektiva skärsystem. Snåla på ström och vatten, driftsäkra och otroligt tystgående. Enkel installation. Stabila med heakomfort och modern design. Släta och rena former som är lätt att hålla rent. Tack vare den minimala vattenförbrukningen kan spolvattnet med fördel tas från båtens färskvattensystem. Risken för dålig lukt blir på så sätt mindre än för andra toaletter som spolas med sjövatten. Liten vattenförbrukning innebär också längre mellan tanktömningarna. SN 31 SANIMARIN SN 31passar när utryet är begränsat men utan att göra avkall på komforten. Sanimarin 31 är den minsta elektriska toaletten på marknaden. SN 31 har elektronisk kontrollpanel med hel/halv spolning samt tömning av toaletten helt på vatten vid grov sjö. Det går att ansluta en givare från avloppstanken så att panelen larmar när tanken är full genom att Tank full lyser rött. Vikt 17 kg ,5 SN 31 SN 31 C 12 V V SANIMARIN SN 31C har precis saa toalettstol som SN 31 men med en enklare tryckknapp för påfyllning och tömning av toaletten. Vikt 17 kg SN 31 C 12 V V SN 31 /SN 31C Sanimarin toaletter är utrustade med magnetventil för spolvattnet och backventil på avloppet. Toaletten skall kopplas in mot tryckvatten med min. tryck 1,7 bar, normalt används båtens befintliga färskvattensystem. Önskar man använda sjövatten för spolning måste en separat tryckvattenpump användas (max 16A). Toaletterna levereras med anslutningstos för både 38 och 25 avloppsslang samt 10 slanganslutning för spolvatten, 1,5 m elkabel och manöverpanel. SN 35 ST SANIMARIN 35 ST är för dig som har lite mer utrye och kan tänka dig en större toalett. Sanimarin 35 ST har rak bakkant. Den elektroniska kontrollpanelen ingår med hel/halv spolning samt tömning av toaletten helt på vatten vid grov sjö. Det går att ansluta en givare från från avloppstanken så att panelen larmar när tanken är full genom att Tank full lyser. Vikt: 22kg SN 35 ST 12V V SN 35ST Tekniska data Material Spoltid Vattenförbrukning Max. pumphöjd Max. pumplängd Min. vattentryck Spänning / Effekt / ström Skål i porslin, lock och ring i massiv plast Eco 10 s Normal 19 s Eco 1,2 l Normal 2,2 l 3 m 30 m 1,7 bar 12 V / 260 W / 22 A 24 V / 340 W / 14 A Reservdelar Sanimarin Benämning Typ Art. Nr. Motorblock SN31 12 V V Motorblock SN35 12 V V Magnetventil 12 V V Elektronisk kontrollpanel Elektronikbox Backventil Sits SN31/

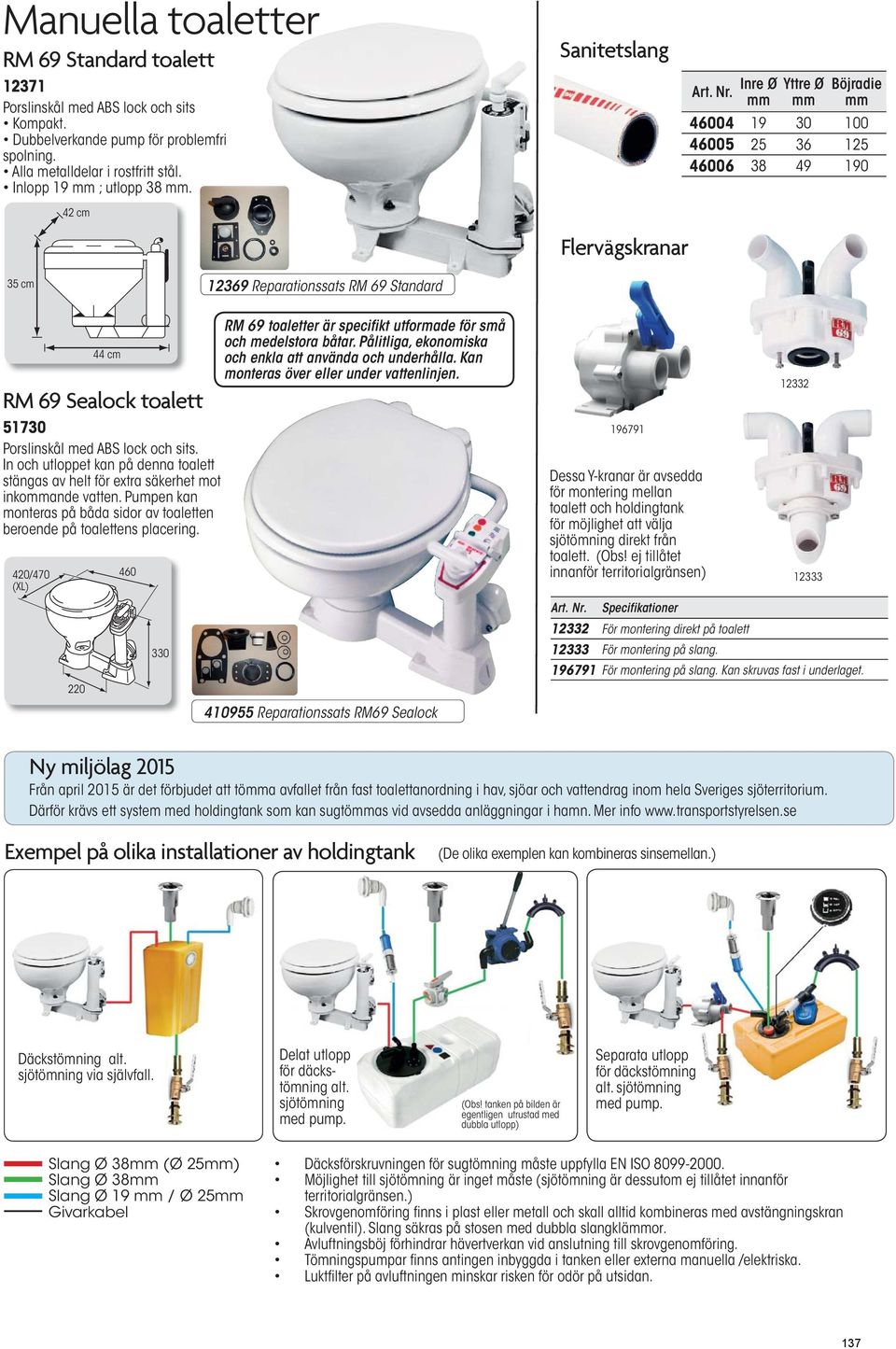

2 Manuella toaletter RM 69 Standard toalett Porslinskål med ABS lock och sits Kompakt. Dubbelverkande pump för problemfri spolning. Alla metalldelar i rostfritt stål. Inlopp 19 ; utlopp cm Sanitetslang Art. Nr. Inre Ø Yttre Ø Böjradie Flervägskranar 35 cm Reparationssats RM 69 Standard 420/470 (XL) cm RM 69 Sealock toalett Porslinskål med ABS lock och sits. In och utloppet kan på denna toalett stängas av helt för extra säkerhet mot inkoande vatten. Pumpen kan monteras på båda sidor av toaletten beroende på toalettens placering RM 69 toaletter är specifikt utformade för små och medelstora båtar. Pålitliga, ekonomiska och enkla att använda och underhålla. Kan monteras över eller under vattenlinjen Reparationssats RM69 Sealock Dessa Y-kranar är avsedda för montering mellan toalett och holdingtank för möjlighet att välja sjötömning direkt från toalett. (Obs! ej tillåtet innanför territorialgränsen) Art. Nr. Specifikationer För montering direkt på toalett För montering på slang För montering på slang. Kan skruvas fast i underlaget. Ny miljölag 2015 Från april 2015 är det förbjudet att töa avfallet från fast toalettanordning i hav, sjöar och vattendrag inom hela Sveriges sjöterritorium. Därför krävs ett system med holdingtank som kan sugtöas vid avsedda anläggningar i hamn. Mer info Exempel på olika installationer av holdingtank (De olika exemplen kan kombineras sinsemellan.) Däckstömning alt. sjötömning via självfall. Delat utlopp för däckstömning alt. sjötömning med pump. (Obs! tanken på bilden är egentligen utrustad med dubbla utlopp) Separata utlopp för däckstömning alt. sjötömning med pump. Slang Ø 38 (Ø 25) Slang Ø 38 Slang Ø 19 / Ø 25 Givarkabel Däcksförskruvningen för sugtömning måste uppfylla EN ISO Möjlighet till sjötömning är inget måste (sjötömning är dessutom ej tillåtet innanför territorialgränsen.) Skrovgenomföring finns i plast eller metall och skall alltid kombineras med avstängningskran (kulventil). Slang säkras på stosen med dubbla slangkläor. Avluftningsböj förhindrar hävertverkan vid anslutning till skrovgenomföring. Tömningspumpar finns antingen inbyggda i tanken eller externa manuella /elektriska. Luktfilter på avluftningen minskar risken för odör på utsidan. 137

3 Holdingtankar Tank utan anslutningsplatta Dessa tankar är avsedda för septic, bränsle eller vatten. Ska kompletteras med rätt modell på anslutnigsplatta för att bli en fungerande enhet. Tillverkad av återvinningsbar, giftfri högdensitets polyetylen. Anslutningsplatta Monteras på tank för att få en komplett enhet. Förberedd för nivågivare. Anslutningsplattor finns även för bensin,diesel och vatten. Passar Specifikationer Volym L L L L L L L L L L 1100 Höjd * Bredd till utlopp / inlopp 90 : Ø 25 och 38, 1 ½" till *Tankhöjd + anslutningar. 2 avluftning: Ø 20 och 25, 1". 2 extra utlopp / inlopp 90 : Ø 25 och 38, 1 ½". Vertikala holdingtankar Tankar i HD polyetylen för vertikal montering, med siktfönster för att kunna se när tanken är 3/4 full. Levereras med: 2 anslutninar för Ø 38 slang. 1 anslutning för Ø 20 slang. Kan kompletteras med stigrör för topptömning. Volym A B C L L Tillval Stigrör: Stigrör för sugtömning via tankens topp (: 1 m. Kapas enkelt till rätt längd, OBS! änden snedkapas). B C A Tankar med inbyggd pump Tankar i HD polyetylen med inbyggd 12 V tömningspump. Levereras komplett med anslutningsplatta med: 90 inloppsanslutning för slang Ø 38. Utloppsanslutning från pump för slang Ø 38. Anslutning för ventilationsslang. för full tank + varningslampa LED. Självsugande pump. Kapacitet: 19 L/min. Slanganslutning Ø 38. Mått: 300 x 160 x 130. Pumpen har ett extra hölje som skyddar från vattenstänk vid rengöring av tanken Ref. Volym L L L L 1050 Bredd 390 Höjd * * *Tank height + fittings. Anslutningsplatta reserv : Anslutningar: 3 st 11/4'' utv. (2 utlopp 1 inlopp) 1 st 1 1/4'' inv. för givare. 1 st 3/8'' inv. för luftning. Anslutningsats för : Sats med två raka och två 90 inlopp/utlopp för Ø 38 slang, blindlock för inv. 1 1/4 och utv. 1 1/2 samt slangnippel med utv. 3/8 för slang Ø 17/

4 Tankmätare Universal 12/24 V mätare med markering för tom, halv och full. Används ihop med Diameter 44,5 Tre nivåer för tom, halv och full. Används tillsaans med tankmätare Universalsensor för holdingtankar. Passar ihop med mätare Tre trådar för tom, halv och full. Varje tråd kan klippas till önskad längd (max tankhöjd 60 cm). Tråden för halv tank kan klippas så den istället indikerar ¾ full. 1 1/4 utv. gänga. Standard: Ohm (kan ändras till Ohm). Sanitetsslang Art. Nr. Inre Ø Yttre Ø Böjradie Beskrivning Passar tank Diablo håls VDO Diablo och /4 utv. gänga och Tankmätare /24 V mätare med markering för varje 1/4 del Ohm. Används ihop med eller Ø 52. Rostfritt 316 stål. 5-håls VDO- fläns Ohm. Används ihop med mätare Passar tank Diablo Diablo Givare som varnar för att tanken börjar bli full. Används ihop med en varningslampa eller ansluts till Sanimarin elektroniska kontrollpanel. Utvändig 1 1/4 gänga. Varningslampa Röd LED-lampa 12/24 V. Används ihop med nivågivare Uppfyller EN ISO , för slang Ø Kromad mässing, heltäckande lock Kromad mässing Anslutningsnippel tank slangnippel för ombyggnad av befintlig septitank för att klara kraven för sugtömning Tankventilatorer kromad mässing En serie tankventilatorer i hög kvalitet med mycket hög finish och har slangnippel för 19 slang, medan och kompletteras med lämplig slangnippel (se rördelar). Art. Nr. Däcksförskruvningar Slangnippel Mått utv. del total längd /4 19 Ø /4 19 Ø /2 - h: /2 - h: Luktfilter för 16 och 19 slang för 19 och 25 slang Tankventilatorer plast rak, för slang o för slang

5 Ombyggnadssats för holdingtank Anpassar äldre holdingtank av plast eller rostfritt för däckstömning. Monteras på befintligt avlopp och behåller därmed möjligheten till sjötömning. Innehåller godkänd däcksförskruvning, låsbar Y-kran med 38 anslutningar, 19 avluftningsventil, 19 specialanslutning för montering på befintlig holdingtank, slangkläor samt monteringsanvisning. OBS! Utrye att borra och montera specialanslutningen på toppen av tanken måste finnas. Komplettera med önskad längd 38 sanitetslang samt 19 avluftningsslang. Tömningspumpar Korrosions-, elektrolys- och bränslebeständiga tömningsingspumpar. Robust konstruktion med hög kapacitet samt många monteringsmöjligheter Modell Manuell A Manuell B Elektrisk 12V D Elektrisk 24V D Lösa anslutningar (beställes separat) Art.nr raka ansl Inbyggda 2 vinklade ansl Avloppspump med kvarn Självsugande upp till 1.20 m. 38 inlopp & 25 utlopp För periodiskt användande. Kan torrköras (max s). Kapacitet 49l/min L 273 x B 121 x H 97 Skärblad av 316 rostfritt stål. Polyurethane flexibel impeller. Thermo-skydd. ISO 8846 CE godkänd. Art. Nr Volt Amp V 17 A V 9 A Rördelar Kulventil Rördelar i glasfiberförstärkt nylon. För användning över och under vattenlinjen. IMCI & Bureau Veritas godkända ISO Bordsgenomföring Trevägskran Trevägskran i glasfiberförstärkt nylon. 1 1/2 invändig gänga. Försedd med hål för plombering. Komplettera med anslutningar. Nipplar För slang 38, gänga 1 1/2. Säljs styck. Art. Nr. Beskrivning Art.nr. 1/2" /4" " /4" /2" " Art.nr. Art.nr. Vit Svart 1/2" /4" " /4" /2" " rak o o En komplett genomföring skall alltid bestå av bordsgenomföring, kulventil och slangnippel. Slangnippel Lång gänga, rak eller 90 0 Slang Art.nr. Art.nr. rak 90 1/2" /4" " /4" /4" /2" " Skarvrör Y-skarv för 25 slang Y-skarv för 38 slang L-skarv för 38 slang Avluftningsböj för 19 slang för 38 slang 140
