1 TENMAT VENTILERADE BRANDSTOPP TENMAT VFB Plus monterade bakom fasad Många fasadsystem utformas med en luftspalt för ventilering bakom fasaden. Luftspalten fungerar som en öppen skorsten för att avleda fukt och för att skapa ett mottryck för att förhindra vatteninträngning vid regn. I händelse av brand skapar dock denna skorstenseffekt en öppen väg för en dold spridning av branden både och bakom fasadsystemet. TENMATs utbud av ventilerade brandstopp för fasader och takfötter behåller den ventilerande luftspalten, men i händelse av brand sväller brandstoppen snabbt och förseglar luftspalten för att förhindra brandens spridning. Resultat av snabb brandutveckling bakom fasad (bild med tillstånd från BRE) FUNKTIONER MER ÄN 40MM FRI LUFTSPALT Förenklar fasadpanelmontering Försäkrar en god ventilation vid takfötter och bakom fasader Förlåtande för byggtoleranser BRANDTESTAD AV CHILTERN INT. FIRE Testad enligt EN BS : , 60, 90 & 120 minuter Testad i träsystem och obrännbara system SNABB OCH ENKEL MONTERING SINNESRO Levereras i meterlängder Enkla att kapa till önskad längd med såg eller kniv Skruvas eller häftas fast Åldersbeständighetstestade Kompatibla med zinkpaneler

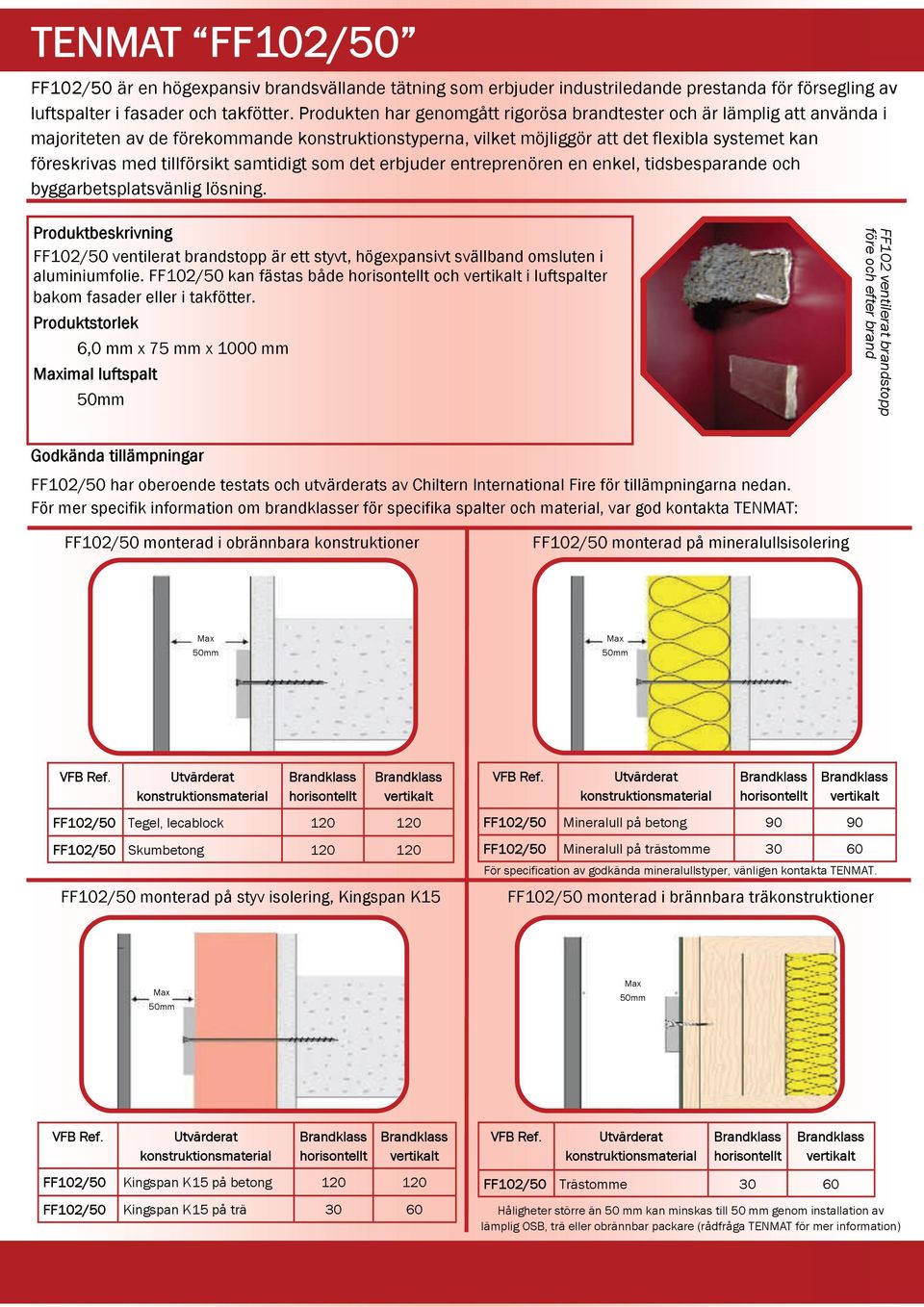

2 TENMAT FF102/50 FF102/50 är en högexpansiv brandsvällande tätning som erbjuder industriledande prestanda för försegling av luftspalter i fasader och takfötter. Produkten har genomgått rigorösa brandtester och är lämplig att använda i majoriteten av de förekommande konstruktionstyperna, vilket möjliggör att det flexibla systemet kan föreskrivas med tillförsikt samtidigt som det erbjuder entreprenören en enkel, tidsbesparande och byggarbetsplatsvänlig lösning. Produktbeskrivning FF102/50 ventilerat brandstopp är ett styvt, högexpansivt svällband omsluten i aluminiumfolie. FF102/50 kan fästas både och i luftspalter bakom fasader eller i takfötter. Produktstorlek 6,0 mm x 75 mm x 1000 mm imal luftspalt FF102 ventilerat brandstopp före och efter brand Godkända tillämpningar FF102/50 har oberoende testats och utvärderats av för tillämpningarna nedan. För mer specifik information om brandklasser för specifika spalter och material, var god kontakta TENMAT: FF102/50 monterad i obrännbara konstruktioner FF102/50 monterad på mineralullsisolering FF102/50 Tegel, lecablock FF102/50 Skumbetong FF102/50 monterad på styv isolering, Kingspan K15 FF102/50 Mineralull på betong FF102/50 Mineralull på trästomme För specification av godkända mineralullstyper, vänligen kontakta TENMAT. FF102/50 monterad i brännbara träkonstruktioner FF102/50 Kingspan K15 på betong FF102/50 Trästomme FF102/50 Kingspan K15 på trä Håligheter större än 50 mm kan minskas till 50 mm genom installation av lämplig OSB, trä eller obrännbar packare (rådfråga TENMAT för mer information)

3 TENMAT FF102/50 MONTERINGSANVISNINGAR FF102/50 är ett mycket flexibel ventilerat brandstopp som kan monteras i ett flertal olika konstruktioner. Produkten fästs enkelt på plats och lämnar upp till 44 mm luftspalt. Fäst FF102/50 med obrännbara spikar eller skruvar. imal storlek på skruvhuvudet är 11,5 mm. Endast försänkt huvud ska användas. Avståndet mellan fästelementen ska vara maximalt 250 mm. Försäkra att fästelementet fixeras i det solida underliggande et när FF102/50 monteras på mineralull eller Kingspan K15 isolering. Rekommenderade fästelement: EJOT FPS-E 8.0 för lecablock EJOT FBS-E 6.3 för betong imal återstående luftspalt bakom fasadpanelen är 44 mm. Försäkra att brandstoppet kan expandera fritt i händelse av brand. Fästelementen skall monteras längs mitten av brandstoppet. Försäkra att etiketten är vänd ut mot luftspalten. Projektexempel: Mastmaker Road - Flervåningslägenhetshus - Canary Wharf Den Kungliga Botaniska Trädgården - Edinburgh, Scotland Cranfield universitet - Studentboende Queen Alexandra sjukhus - Portsmouth Kents universitet - Studentboende - Canterbury

4 TENMAT VFB Plus VFB Plus ventilerat brandstopp är en luftspaltstätning för ventilerade spalter upp till 500 mm breda. Produkten består av ett högexpanderande svällband fixerad på TENMATs mineralull med hög densitet. Produkten har genomgått omfattande tester och är lämplig att använda i de flesta konstruktionstyperna, vilket möjliggör att det flexibla systemet kan föreskrivas med tillförsikt samtidigt som det erbjuder entreprenören en enkel, tidsbesparande och byggarbetsplatsvänlig lösning. Produktbeskrivning VFB Plus ventilerat brandstopp består av ett högexpanderande svällband fixerad på TENMATs mineralull med hög densitet och omsluten i polyeten. VFB Plus kan fästas både och i ventilerade luftspalter bakom fasader. Produktstorlek Tjocklek (total spalt minus 44 mm luftspalt) x 75 mm x 1000 mm Produkten levereras för att passa en specifik luftspalt. Ingen bearbetning krävs på plats. imal luftspalt 500 mm Godkända tillämpningar VFB Plus ventilerat brandstopp monterad mellan isoleringspaneler VFB Plus har oberoende testats och utvärderats av för tillämpningarna nedan. För mer specifik information om brandklasser för specifika spalter och material, var god kontakta TENMAT: VFB Plus monterad i obrännbara konstruktioner VFB Plus monterad på mineralullsisolering Godkänd för användning med eller utan isolering 44mm 44mm VFB Plus Tegel, lecablock 30, 60, 90 30, 60, 90 VFB Plus Skumbetong 30, 60, 90 30, 60, 90 För redogörelse av brandklass i olika spaltstorlekar, var vänlig kontakta TENMAT. VFB Plus monterad mellan styv isolering, Kingspan K15 VFB Plus Mineralull på betong VFB Plus Mineralull på trästomme VFB Plus monterad i brännbara träkonstruktioner 44mm 44mm Branklass Branklass VFB Plus Mellan Kingspan K15 30, 60, 90, , 90, 120 För redogörelse av brandklass i olika spaltstorlekar, var vänlig kontakta TENMAT. VFB Plus Trästomme 30 30

5 TENMAT VFB Plus MONTERINGSANVISNINGAR VFB Plus är ett mycket flexibelt ventilerat brandstopp som kan monteras i ett flertal olika konstruktioner. Produkten fästs enkelt på plats och lämnar upp till 44 mm luftspalt. Fäst VFB Plus med medföljande stålfästen. Använd obrännbara fästelement. Avståndet mellan stålfästena ska vara maximalt 500 mm (250 mm vid montering med skruvar). Varje sektion av VFB Plus måste fästas mekaniskt. Stålfästena ska monteras i mitten av produkten. Stålfästena får inte sticka ut genom svällbandet. Minska fästenas djup vid behov. Om fastsättning sker med skruv, se monteringsanvisningarna för FF102/50. imal återstående luftspalt bakom fasadpanelen är 44 mm. Försäkra att brandstoppet kan expandera fritt i händelse av brand. Försäkra att etiketten är vänd ut mot luftspalten. Intilliggande sektioner kan monteras tätt hopfogade. Projektexempel: The Picture Works - lägenheter och takvåningar - Nottingham BBC Media City - Salford Quays - Manchester Downing Plaza - blandad användning - Newcastle Upon Tyne Grundskola i Cannington - Dagenham Advent 5 - Lägenheter - Manchester

6 TENMAT FF109/125 FF109/125 ventilerat brandstopp är en fullt brandsvällande luftspaltstätning för ventilerade spalter upp till 125 mm. Produkten är brandklassad upp till 30 minuter och är lämplig för användning i träkonstruktioner och murade konstruktioner, vilket möjliggör att det flexibla systemet kan föreskrivas med tillförsikt samtidigt som det erbjuder entreprenören en enkel, tidsbesparande och byggarbetsplatsvänlig lösning. Produktbeskrivning FF109/125 ventilerat brandstopp är en fullt brandsvällande komponent omsluten i röd polyeten. FF109/125 kan fästas mekaniskt både och i ventilerade luftspalter bakom fasader. Produktstorlek 50 mm x 50 mm x 1000 mm imal luftspalt 125 mm Godkända tillämpningar FF109/125 har oberoende testats och utvärderats av för tillämpningarna nedan. För mer specifik information om brandklasser för specifika spalter och material, var god kontakta TENMAT: FF109/125 Ventilerat brandstopp monterat innan fasaden FF109/125 monterad i brännbara träkonstruktioner FF109/125 monterad i obrännbara konstruktioner With or Without Mineral Wool Insulation Approved 125mm 125mm 125mm 125mm FF109/125 Trästomme FF109/125 Murverk, betong MONTERINGSANVISNINGAR Fäst FF109/125 med medföljande stålfästen Avstånd mellan varje fäste får vara max 250 mm Varje sektion av FF109/125 måste fästas mekaniskt Tryck FF109/125 på plats i mitten över fästena Fästena ska sticka ut in i luftspalten Etiketten måste vara vänd mot spalten imal återstående luftspalt bakom fasadpanelen är 75 mm. Försäkra att brandstoppet kan expandera fritt i händelse av brand. Intilliggande sektioner kan monteras tätt ihop Undvik att vika eller böja fästena Täck änden på fästet med medföljande plastknoppar

7 TENMAT FF102/25 FF102/25 är en högexpansiv brandsvällande tätning som erbjuder industriledande prestanda för försegling av luftspalter. Produkten har genomgått rigorösa brandtester och är lämplig att använda i majoriteten av de förekommande konstruktionstyperna, vilket möjliggör att det flexibla systemet kan föreskrivas med tillförsikt samtidigt som det erbjuder entreprenören en enkel, tidsbesparande och byggarbetsplatsvänlig lösning. Product Description FF102/25 ventilerat brandstopp är ett styvt, högexpansivt svällband omsluten i aluminiumfolie. FF102/25 kan fästas både och i luftspalter bakom fasader eller i takfötter. Produktstorlek 4.0 mm x 35 mm x 1000 mm imal luftspalt 25 mm FF102/25 Ventilerade brandstopp monterade bakom fasad Godkända tillämpningar FF102/25 har oberoende testats och utvärderats av för tillämpningarna nedan. För mer specifik information om brandklasser för specifika spalter och material, var god kontakta TENMAT: FF102/25 monterad i brännbara träkonstruktioner FF102/25 monterad i obrännbara konstruktioner 25mm 25mm FF102/25 Trästomme FF102/25 Murverk, betong MONTERINGSANVISNINGAR Fäst FF102/25 med obrännbara skruvar (endast försänkt huvud skall användas) Avståndet mellan skruvarna skall vara maximalt 250 mm Produkten kan också spikas på plats med lämpliga obrännbara spikar. Avståndet mellan spikarna skall vara maximalt 250 mm imal återstående luftspalt bakom fasadpanelen är 21 mm. Försäkra att brandstoppet kan expandera fritt i händelse av brand. Fästelementen skall monteras längs mitten av FF102/25 Försäkra att etiketten är vänd ut mot luftspalten Intilliggande sektioner kan monteras tätt hopfogade

8 TENMAT VENTILATED FIRE BARRIERS BRANDTESTDATA TENMATs ventilerade brandstopp har genomgått rigorösa brandtester för tider mellan 30 till 120 minuter. Byggreglerna kräver både isolering och integritet och TENMATs ventilerade brandstopp erbjuder upp till 1 timmes isolering. Produkterna har testats i betong, murverk, trä och betongskivor samt tillsammans med både mineralull och styv isolering. Ett fullskaletest på en byggnad med trästomme och träfasad har också brandtestats där TENMATs ventilerade brandstopp framgångsrikt hindrade brandspridningen mellan våningsplan. Prestandan hos TENMATs ventilerade brandstopp har bevisats genom de nedanstående brandtesterna och utvärderingarna. Oberoende Testinstitut Testrapportnummer IF04065 IF06005 IF06013 IF06040 IF08038 Brandtestets Varaktighet Minuter 30 Minuter Minuter 120 Minuter Minuter IF Minuter IF09011 IF09032 IF Minuter Minuter Minuter IF Minuter IF Minuter BRE Minuter A06037 Utvärderingsrapport 30 Minuter A10030 Utvärderingsrapport Minuter HÄLSA OCH SÄKERHET Inga av TENMATS brandsvällande material eller tillhörande mineralull innehåller några material som klassats som möjliga cancerogener. Ett säkerhetsdatablad finns tillgängligt på begäran. För ytterligare frågor, var vänlig kontakta TENMAT enligt kontaktuppgifterna nedan. ACCELERERAT ÅLDERSTEST TENMAT har utfört egna och tredjepartstester på de brandsvällande materialen där olika miljöförhållanden inte har påvisat någon väsentlig skadlig effekt på prestanda. LAGRINGSTID Lagringstiden för TENMATs brandsvällande material är sannolikt obegränsad under normala lagringsförhållanden. BESTÄLLNINGAR För att beställa eller specificera ventilerade brandstopp, var god specificera: Luftspaltens storlek Konstruktionstyp Typ och tjocklek av isolering i luftspalten ningskrav Antal meter som behövs För mer information om utbudet av TENMATs brandskyddsprodukter, var god kontakta: Diamorph AB Roslagstullsbacken 11, Stockholm Telefon: +46 (0) Hemsida: sales@diamorph.com TENMAT Issue 11/14
