1 UV MITT, RAPPORT 2008:3 ARKEOLOGISK FÖRUNDERSÖKNING Skålgropshäll vid Fors Södermanland, Västerhaninge och Ösmo socknar, Gryt 5:2, Årsta 1:4 och Vidbynäs 1:3, RAÄ 33, RAÄ 34, RAÄ 403, RAÄ 408 Katarina Appelgren

2

3 UV MITT, RAPPORT 2008:3 ARKEOLOGISK FÖRUNDERSÖKNING Skålgropshäll vid Fors Södermanland, Västerhaninge och Ösmo socknar, Gryt 5:2, Årsta 1:4 och Vidbynäs 1:3, RAÄ 33, RAÄ 34, RAÄ 403, RAÄ 408 Dnr Katarina Appelgren

4 Riksantikvarieämbetet Avdelningen för arkeologiska undersökningar UV Mitt Instrumentvägen HÄGERSTEN Tel Fax Riksantikvarieämbetet UV Mitt, Rapport 2008:3 ISSN Kart- och ritmaterial Karlis Graufelds Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr L1999/3 Fig. 1 och 2 är godkända från sekretessynpunkt för spridning. Lantmäteriverket (dnr /198). Utskrift EO Grafiska, Stockholm 2008

5 Innehåll Inledning...4 Målsättning...4 Resultat...4 Slutord...5 Administrativa uppgifter...6 Bilagor 1. Schaktbeskrivningar Fyndtabell Rapport över inventering och dokumentation av nyupptäckta hällristningar vid Fors av S-G. Broström och K. Ihrestam, Botark...8 Figurer 1. Utdrag ur Blå kartan med berörda fornlämningar markerade. Skala 1: Utdrag ur Fastighetskartan med förundersökningsområdet RAÄ 33 och RAÄ 34 markerade. Skala 1: Utdrag ur Ekonomiska kartan med förundersökningsområdet RAÄ 408 markerat. Skala 1: Utdrag ur Fastighetskartan med förundersökningsområdet RAÄ 403 markerat. Skala 1: Schaktplan vid RAÄ 33 och RAÄ 34 med samtliga schakt markerade på Vägverkets grundkarta. Skala 1: Schaktplan vid RAÄ 408 med samtliga schakt markerade på Vägverkets grundkarta. Skala 1: Schaktplan vid RAÄ 403 med samtliga schakt markerade på Vägverkets grundkarta. Skala 1:

6 Med anledning av utbyggnaden av Väg 73, Nynäsvägen, måste Vägverket bygga om och förbättra berörda enskilda tillfartsvägar. Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Mitt, har därför utfört avgränsande förundersökningar invid fyra gravfält och gravgrupper i Västerhaninge och Ösmo socknar i Södermanland. Varken ytterligare gravar eller boplatslämningar påträffades i de planerade vägsträckningarna. Vid Fors upptäcktes dock en tidigare helt okänd skålgropshäll. Den visade sig innehålla 32 skålgropar, en fotsula och möjligen en skeppsbild. Inledning I samband med utbyggnaden av Väg 73, Nynäsvägen, måste Vägverket bygga om och förbättra berörda enskilda tillfartsvägar. Riksantikvarieämbetet, Avdelningen för arkeologiska undersökningar, UV Mitt, har därför utfört avgränsande förundersökningar inom rubricerade områden. Ansvarig för förundersökningen var Katarina Appelgren och uppdraget genomfördes i oktober Uppdragsgivare var Vägverket Region Stockholm. De planerade förbättringarna av tillfartsvägar kom att beröra, eller tangera, fyra fornlämningar. I Västerhaninge socken gällde det två gravfält och en gravgrupp (RAÄ 33, RAÄ 34 och RAÄ 408) och i Ösmo socken ett gravfält (RAÄ 403) (fig. 1). Målsättning Förundersökningarna i avgränsande syfte innebar att gravfälten skulle avgränsas inom den planerade vägsträckningen. Förundersökningarna gällde således inte en avgränsning och bestämning av gravfältens totala utbredning. Gravfälten RAÄ 33 och RAÄ 34 i Västerhaninge socken ligger med ett avstånd av knappt 100 meter från varandra (fig. 2). RAÄ 33 omfattar ett gravfält om 25 stensättningar i krönläge och cirka 25 meter över havet. RAÄ 34 ligger också i krönläge, 25 meter över havet och består av två högar och tre stensättningar samt en osäker treudd. Tillfartsvägen vid RAÄ 33 och RAÄ 34 löpte både i nord sydlig och i öst västlig riktning. Den nord sydliga sträckan tangerade den nordöstra delen av RAÄ 33 och den östra delen av RAÄ 34. Dessutom skulle den öst västliga sträckan, mellan de båda gravfälten, förundersökas, eftersom boplatslämningar kunde förväntas. Vid RAÄ 408 i Västerhaninge socken skulle den planerade vägsträckan beröra den norra och västra delen av gravfältet (fig. 3). Det var registrerat som ett gravfält om tio runda stensättningar på krönet av ett mindre impediment i åkermark, cirka 20 meter över havet. Vid RAÄ 403, i Ösmo socken, gränsade den planerade vägsträckningen den sydvästra och västra delen av gravfältet (fig. 4). Gravfältet ligger ca 25 meter över havet och omfattar 16 stensättningar. Metod Vid förundersökningen upptogs schakt med grävmaskin. Samtliga schakt rensades för hand för att kontrollera om fynd och/eller andra spår av förhistoriska aktiviteter fanns. Samtliga schakt mättes in med GPS och har bearbetas i UV:s fältdokumentationssystem Intrasis. Resultat Vid förundersökningarna grävdes 24 schakt med grävmaskin inom de planerade vägsträckningarna. Schakten var mellan 1 1,7 och 3 12,8 meter stora och mellan 0,1 och 0,7 meter djupa. För utförligare schaktbeskrivningar hänvisas till bilaga 1. 4 Skålgropshäll vid Fors

7 Vid RAÄ 33 och RAÄ 34 upptogs sammanlagt 11 schakt, varav 10 schakt saknade helt spår av antikvariskt värde (fig. 5). I ett schakt, schakt 212, påträffades en förmodat påförd kulturlagerrest A218. Den var omrörd och bestod av mörkfärgad lera med inslag av sot och kol. I fyllningen gjordes fynd av två brända djurben (F2) och en liten krukskärva (F3) av förhistorisk typ. Fyndtabell återfinns som bilaga 2. Vid RAÄ 408 upptogs 8 schakt med maskin (fig. 6). Vid samtal med markägaren och Länsstyrelsen i Stockholms län beslöts att flytta den planerade tillfartsvägen mellan 5 och 30 meter åt väster och därmed närmare RAÄ 408 än vad som var planlagt. Orsaken till detta var att ingreppet i den befintliga golfbanan skulle minimeras. Inte i något av schakten påträffades något av antikvariskt intresse. På impedimentets västra del fanns en mosstäckt del av berg i dagen. Berget vätte mot väster och var mjukt böljande. Under mossan upptäcktes ett par skålgropar. Vid telefonsamtal med Länsstyrelsen i Stockholms län beslöts därför att Botark skulle kontaktas för att ta fram och dokumentera samtliga skålgropar på detta berg inom ramen för förundersökningen. Detta arbete utfördes under två dagar i september Resultatet redovisas i bilaga 3. Vid RAÄ 403 upptogs sammanlagt 5 schakt i den planerade vägsträckningen väster om gravfältet (fig. 7). Schakten placerades i den östra kanten på den planerade vägsträckningen där fornlämning mest sannolikt kunde förväntas. Området var bevuxet av högt gräs och aspsly och har delvis använts som soptipp. Inte i något av schakten påträffades något av antikvariskt intresse. Vid förundersökningen påträffades dock ett odlingsröse (A310). Det var 5 meter i diameter och tillhör den, ytterligare åt väster, lägre liggande odlingsmarken. Denna del av området har använts för bete in i modern tid. Slutord Vid de nu genomförda förundersökningarna i avgränsande syfte, inför ombyggnad och förbättring av tillfartsvägar, kan det konstateras att varken ytterligare gravar eller boplatslämningar har påträffats i själva vägsträckningarna. Vid Gryt, RAÄ 33 och RAÄ 34, fanns en omrörd kulturlagerrest med två brända ben och en krukskärva. Det skulle kunna innebära att det finns en boplats i närheten som störts av senare tids bebyggelse. Vid Fors, RAÄ 408, påträffades en tidigare helt okänd skålgropshäll. Den omfattar 32 skålgropar, varav fyra är avlånga, en fotsula och möjligen en skeppsbild. Antalet skålgropar i kombination med både runda och avlånga, har Sven-Gunnar Broström, Botark, tidigare tolkat som en viktig faktor i bedömning av platser med speciell dignitet under den yngre bronsåldern. Vid Vidbynäs, RAÄ 403, i Ösmo socken kunde det konstateras att det inte fanns några ytterligare gravar i den planerade vägsträckningen. Däremot fanns ett odlingsröse som bedömdes som tillhörande den mark som varit odlad långt fram i tid. Skålgropshäll vid Fors 5

8 Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr: Projektnummer: ( ). Undersökningstid: 2 4 oktober Intrasisprojekt: M2007:037 Gryt (RAÄ 33 och RAÄ 34), M2007:837 Fors (RAÄ 408) och M2007:937 Vidbynäs (RAÄ 403) Projektgrupp: Katarina Appelgren, Helen Grenler och Karin Neander. Underkonsulter: SÅAB, Trimtec, Botark. Exploateringsyta: m 2. Undersökt yta: 290 m 2. Läge: Ekonomiska kartan (Fors, RAÄ 408, Västerhaninge sn), blad 10 I 1g Västerhaninge, edition 2, Apr 1982, x 6555,40 y 1632,60. Fastighetskartan (Gryt, RAÄ 33 och RAÄ 34, Västerhaninge sn), blad 10I 0f, x 6551,65 y 1629,30. Ekonomiska kartan (Vidbynäs, RAÄ 403, Ösmo sn), blad 9I 8e Ösmo, edition 2 Dec 1980, x 6541,30 y 1621,70. Koordinatsystem: 2,5 GON V. Koordinater för undersökningsytans sydvästra hörn: Gryt x ,35 y ,50, Fors x ,82 y ,54 och Vidbynäs x ,72 y ,18. Höjdsystem: RH00. Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm:. Fynd: Fynd med Fnr 2 3 förvaras på Riksantikvarieämbetet, UV Mitt, i väntan på beslut om fyndfördelning. 6 Skålgropshäll vid Fors

9 Bilagor Bilaga 1. Schaktbeskrivningar Gryt 5:2, RAÄ 33 och RAÄ 34 Schaktnr Beskrivning 200 Det var 1,8 5,3 m stort och 0,6 m djupt. Under 0,1 m tjock torv fanns ett äldre matjordlager och därunder lerblandad silt. I schaktet fanns fynd av tegel och någon spik. Varken fynd eller anläggningar påträffades. 204 Det var 2 6 m stort och 0,7 m djupt. Under 0,1 m tjock torv fanns inslag av 0,5 m stora stenar som bedömdes ha rasat ner från berget. Botten bestod av ljus något lerblandad silt. I fyllningen fanns tegel och någon spik. Äldre odlingsmark? Varken fynd eller anläggningar påträffades. 208 Det var 3,1 3,7 m stort och 0,4 0,5 m djupt. Under 0,1 m tjock torv fanns ett påfört 0,1 m tjockt lager av grus, tegel och mindre stenar. Under det bestod botten av lerblandad silt. Eftersom schaktet låg i en körväg var fyllningen hårt packad. Varken fynd eller anläggningar påträffades. 212 Det var 1,8 8,2 m stort och 0,4 0,5 m djupt. Under 0,05 m tjock torv fanns ett påfört gruslager. I norra delen fanns en 1,6 2,6 m stor och oregelbunden mörkfärgning, A218. I övrigt fanns grusblandad morän med inslag av tegel och större 0,5 0,6 m stora stenar. 224 Det var 2,2 4,6 m stort. Under 0,1 m tjock torv bestod botten av ljus, lerblandad silt och 0,5 0,6 m stora stenar. Varken fynd eller anläggningar påträffades. 228 Det var 1,8 3,1 m stort och låg i äldre åkermark. Under 0,4 m tjockt ploglager bestod botten av ljus lera. Varken fynd eller anläggningar påträffades. 232 Det var 1,4 2,5 m stort. Under 0,5 m tjock matjord med fynd av tegel och en spik bestod botten av lerblandad silt och berg i dagen i den södra delen. Varken fynd eller anläggningar påträffades. 236 Det var 2,1 2,8 m stort och 0,3 m djupt. Under 0,1 m tjock torv bestod botten av grusblandad morän med inslag av 0,05 0,1 m stora stenar och en större 0,7 m stor sten. I fyllningen fanns tegel. Varken fynd eller anläggningar påträffades. 281 Det var 1 1,7 m stort och 0,1 m djupt. Under 0,1 m tjock torv bestod botten av lera med inslag av 0,1 0,5 m stora stenar. Varken fynd eller anläggningar påträffades 285 Det var 1,5 3,4 m stort och 0,05 0,25 m djupt. Under 0,05 m tjock torv bestod botten av lerblandad silt och 0,05 0,25 m stora stenar. Varken fynd eller anläggningar påträffades. 289 Det var 2 3 m stort och 0,0,5 0,15 m djupt. Under 0,05 m tjock torv bestod botten av sand. I schaktet fanns rikligt med sopor. Centralt fanns en stenrad med nord sydlig riktning. I och under raden av sten fanns delar av taggtråd. Stenraden bedömdes som tillhörigt ett staket. Varken fynd eller anläggningar påträffades. A218 Kulturlagerrest. Den var oregelbunden, 1,6 2,6 m stor och 0,3 0,5 m tjock och bestod av mörkfärgad lera med inslag av sot och kol. Den var hårt packad på grund av läget i körväg. Fynd av brända ben(f2) och en krukskärva (F3) samt tegel i botten. Omrört. Fors Årsta 1:4, RAÄ 408 Schaktnr Schaktbeskrivning 240 Det var 1,9 3,7 m stort och 0,3 0,45 m djupt. Under 0,0,5 m tjock torv fanns ett 0,3 m tjockt matjordlager. Botten bestod av lera. Varken fynd eller anläggningar påträffades 244 Det var 1,8 6,9 m stort och 0,45 m djupt. Under 0,1 m tjock torv fanns ett 0,3 m tjockt matjordlager. Botten bestod av sandblandad lera. Varken fynd eller anläggningar påträffades. 248 Det var 2 3,8 m stort och 0,5 m djupt. Under 0,1 m tjock torv fanns ett 0,3 m tjockt matjordslager. Botten bestod av något sandblandad lera. Varken fynd eller anläggningar påträffades. 252 Det var 1,8 5,5 m stort och 0,35 0,5 m djupt. Under 0,1 m tjock torv fanns ett 0,35 m tjockt matjordslager. Botten bestod av något sandblandad lera. Varken fynd eller anläggningar påträffades. I västra delen fanns ett avrinningsrör. 256 Det var 1,6 4,2 m stort och 0,45 m djupt. Under 0,05 m tjock torv fanns ett 0,35 m tjockt matjordslager. Botten bestod av något sandblandad lera. I östra delen fanns ett dräneringsrör. Varken fynd eller anläggningar påträffades. Skålgropshäll vid Fors 7

10 Schaktnr Schaktbeskrivning 260 Det var 1,7 7,6 m stort och 0,45 m djupt. Under 0,05 m tjock torv fanns ett 0,3 m tjockt matjordslager. Botten bestod av lera. Varken fynd eller anläggningar påträffades. 264 Det var 5 5,5 m stort och 0,2 0,25 m djupt. Under 0,1 m tjock torv fanns ett 0,25 m tjockt lager av humus/mylla och i botten mo. Schaktet låg omedelbart väster om impedimentet och här fanns relativt rikligt med 0,05 0,4 m stora stenar som bedömdes som odlingssten. Varken fynd eller anläggningar påträffades. 272 Det var 3 12,8 m stort och 0,4 0,6 m djupt. Under 0,1 m tjock torv fanns ett 0,3 m tjockt matjordslager. Botten bestod av lerblandad silt. Varken fynd eller anläggningar påträffades. Vidbynäs 1:3, RAÄ 403 Schaktnr Beskrivning 292 Var 3,9 5,5 m stort, Under 0,1 0,2 m tjock torv fanns rikligt med sopor och därunder sand. 297 Var 2,7 11,8 m stort och 0,25 m djupt. Under 0,1 0,2 m tjock torv fanns ett 0,1 m tjockt lager av mylla. Botten bestod av sandig morän. Varken fynd eller anläggningar påträffades. 306 Var 1,2 3,1 m stort. Under 0,1 m tjock torv- och myllager bestod botten av sandig morän. Varken fynd eller anläggningar påträffades. 317 Var 1,8 3,2 m stort och 0,2 m tjockt. Under 0,1 m tjock torv fanns ett 0,1 m tjockt lager av mylla. Botten bestod av sandig morän. Varken fynd eller anläggningar påträffades. 321 Var 1,2 3,1 m stort och 0,2 m djupt. Under 0,1 m tjock torv fanns lerblandad silt. Varken fynd eller anläggningar påträffades. A310 Var ett 5 5,5 m stort odlingsröse. Röset var bevuxet med brännässlor, ormbunkar och aspsly. Centralt fanns ett meterstort block. den övriga packningen bestod av 0,1 0,8 m stora stenar i flera skikt. På och mellan stenarna bestod fyllningen av lera. Röset låg på lerblandad silt. Bedömt som odlingsröse tillhörande den åker som finns väster därom. Bilaga 2. Fyndtabell Fnr Sakord Material Antal Vikt, x Anmärkning 2 Brända ben Ben 21 Djurben 3 Kärl Keramik 1 1 Bilaga 3. Rapport över inventering och dokumentation av nyupptäckta hällristningar vid Fors Av S-G. Broström och K. Ihrestam, BOTARK Bakgrund Med anledning av den pågående utbyggnaden av Väg 73, Nynäsvägen, söder om Västerhaninge har man utfört flera arkeologiska undersökningar. En av dessa gjordes med anledning av ett transportvägsbygge vid Fors och utfördes av UV Mitt hösten Vägen skulle passera i kanten av ett impediment med ett mindre gravfält (RAÄ 408:1) innehållande ett tiotal stensättningar. Vid undersökningen observerade man att en häll på åkerholmen innehöll oregistrerade skålgropar. Uppdrag Med anledning av de nyupptäckta skålgroparna fick undertecknad i uppdrag av UV Mitt att utföra en specialinventering av åkerholmens hällar. Man hade endast frilagt en liten del av hällarna och det fanns möjligheter till flera fynd i området. 8 Skålgropshäll vid Fors

11 Genomförande och resultat Fältarbetet utfördes under två dagar i september Vid första besöket visade UV:s arkeologer var de sett skålgroparna. Vi rengjorde hällarna från mossa och lavar. Ett överraskande fynd vid rengöringen var en ålderdomlig knapp som låg i den djupaste skålgropen. Efter rengöringen kunde vi konstatera att alla figurer var koncentrerade till en häll. Det vi såg var cirka 25 skålgropar som alla låg på den häll som de första skålgroparna upptäckts på. Eftersom de alla låg på sluttningen misstänkte vi att det även kunde finnas andra figurer på hällen. Av erfarenhet har vi lärt oss att många skålgropar på en sådan här sluttande häll ofta är kombinerade med bildristningar. Efter en stunds gnuggande med borstarna framträdde ett par linjer som inte såg naturliga ut. De låg dessutom på en plats som var lämplig för en hällristningsfigur. Vi gissade först på en skeppsbild men vi fick inte ihop de olika linjerna med varandra. Därför bestämde vi oss för att återkomma och snedbelysa hällen. Resultatet av belysningen blev att det som vi först hoppades skulle bli ett skepp istället blev tre separata figurer. Till vänster fick vi fram ett litet fotsuletecken med sandalband. Till höger ligger en böjd huggen linje som ser ut som en skeppsstäv. Mellan och nedanför dessa figurer ligger den tredje figuren som är en grunt huggen pilspets- eller dolkliknande uthuggning. Tillsammans bildar de tre figurerna en skeppsliknande kombination. Vid nattbelysningen fann vi också några mycket grunda skålgropar. En intressant iakttagelse är att flera av skålgroparna är huggna i sprickor. Dokumentation Figurerna på ristningen fylldes i med slammad krita. Hela ristningsytan kalkerades sedan på byggplast som sedan har skannats och renritats i dator. Dessutom fotograferades ristningen. Personal Fältarbete Databehandling Rapport: Sven-Gunnar Broström/Kenneth Ihrestam Kenneth Ihrestam Sven-Gunnar Broström Södermanlands hällristningar, Västerhaninge socken Dokumentation av upptäckter gjorda 2007 vid Fors golfbana RAÄnr Beskrivning av förekomsten Terräng, orientering Nyfynd 1 Hällristning 2,7 2,0 m (VNV OSO) bestående av 1 fotsula, 1 uthuggen yta, 1 fragment och 32 skålgropar. Fotsulan är 12 7 cm, konturhuggen med sandalband. Den uthuggna är 22 6 cm. Fragmentet är 15 cm långt och består av en böjd linje. De tre figurerna är placerade så att det sammantaget liknar en skeppsbild. Av skålgroparna är 28 runda, 3 8 cm i diameter och 0,5 4 cm djupa, 4 är avlånga, 4 6 cm långa, 2 4 cm breda och 0,5 1 cm djupa. Åtta av skålgroparna är huggna i sprickor. I den djupaste skålgropen låg en ålderdomlig knapp. Ristningen är belägen på sydvästsluttande vågig häll. Åkerholme i golfbana. 3 meter ONO om åkerkant 22 meter NNV om åkerhörn 3 meter sydväst om stensättning i gravfält RAÄnr 408:1 Knapp i skålgrop Nyfynd 2 Hällristning 1,4 0,8 m (N S) bestående av 7 skålgropar 4 8 cm i diameter och 0,5 1,5 cm djupa. Belägen på plan vittrad häll Golfbana 60 meter norr om åkerhörn. Skålgropshäll vid Fors 9

12 10 Skålgropshäll vid Fors Fig. 1. Utdrag ur Blå kartan, 96 Nynäshamn, med berörda fornlämningar markerade. Skala 1:

13 Fig. 2. Utdrag ur Fastighetskartans blad 10I 0f Utlida, med förundersökningsområdet RAÄ 33 och RAÄ 34 markerade. Skala 1: Skålgropshäll vid Fors 11

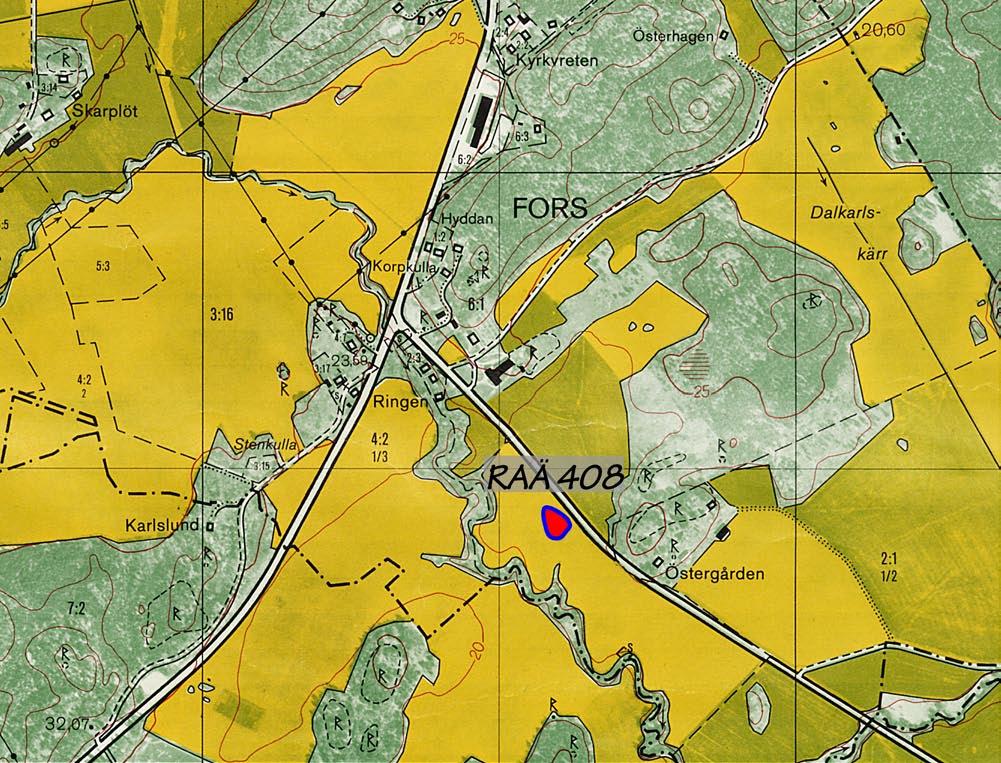

14 Fig. 3. Utdrag ur Ekonomiska kartans blad 10I 1g Västerhaninge, med förundersökningsområdet RAÄ 408 markerat. Skala 1: Skålgropshäll vid Fors

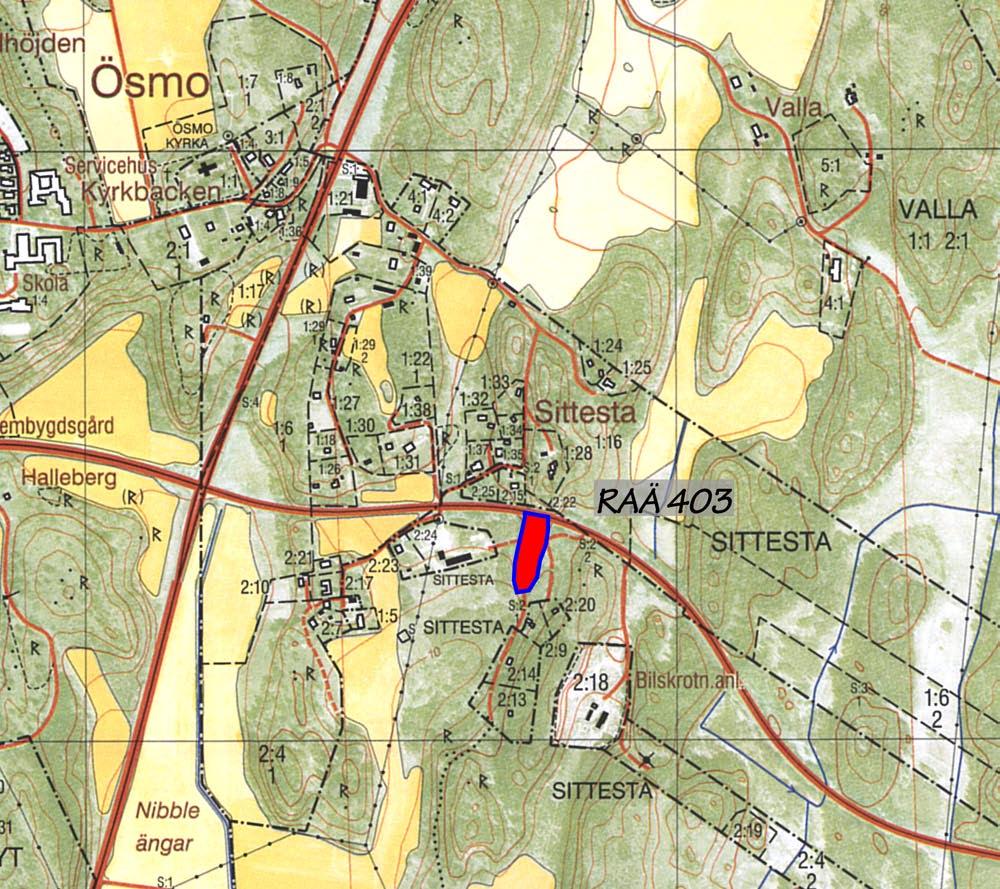

15 Fig. 4. Utdrag ur Fastighetskartans blad 9I 8e, med förundersökningsområdet RAÄ 403 markerat. Skala 1: Skålgropshäll vid Fors 13

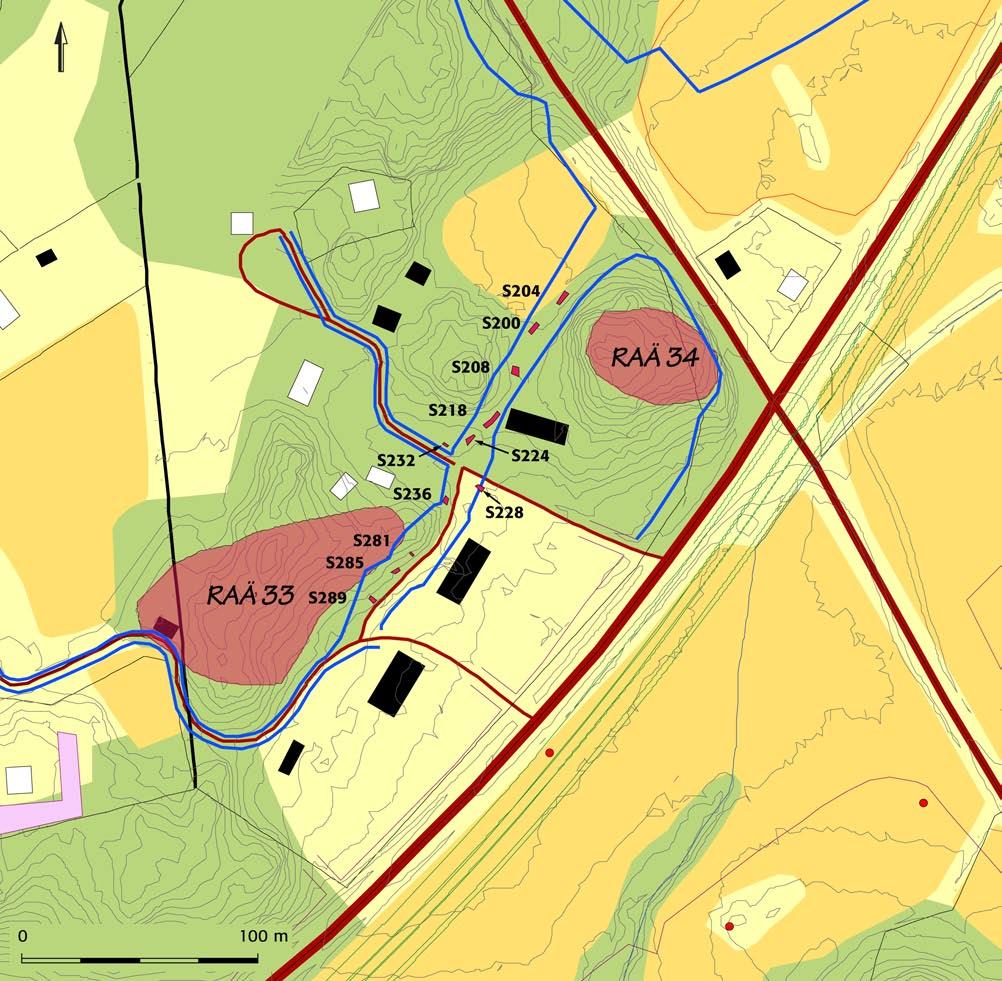

16 Fig. 5. Schaktplan vid RAÄ 33 och RAÄ 34, Västerhaninge socken, med samtliga schakt markerade på Vägverkets grundkarta. Skala 1: Skålgropshäll vid Fors

17 ,, Fig. 6. Schaktplan vid RAÄ 408, Västerhaninge socken, med samtliga schakt inom det flyttade vägområdet markerade på Vägverkets grundkarta. Skala 1: Skålgropshäll vid Fors 15

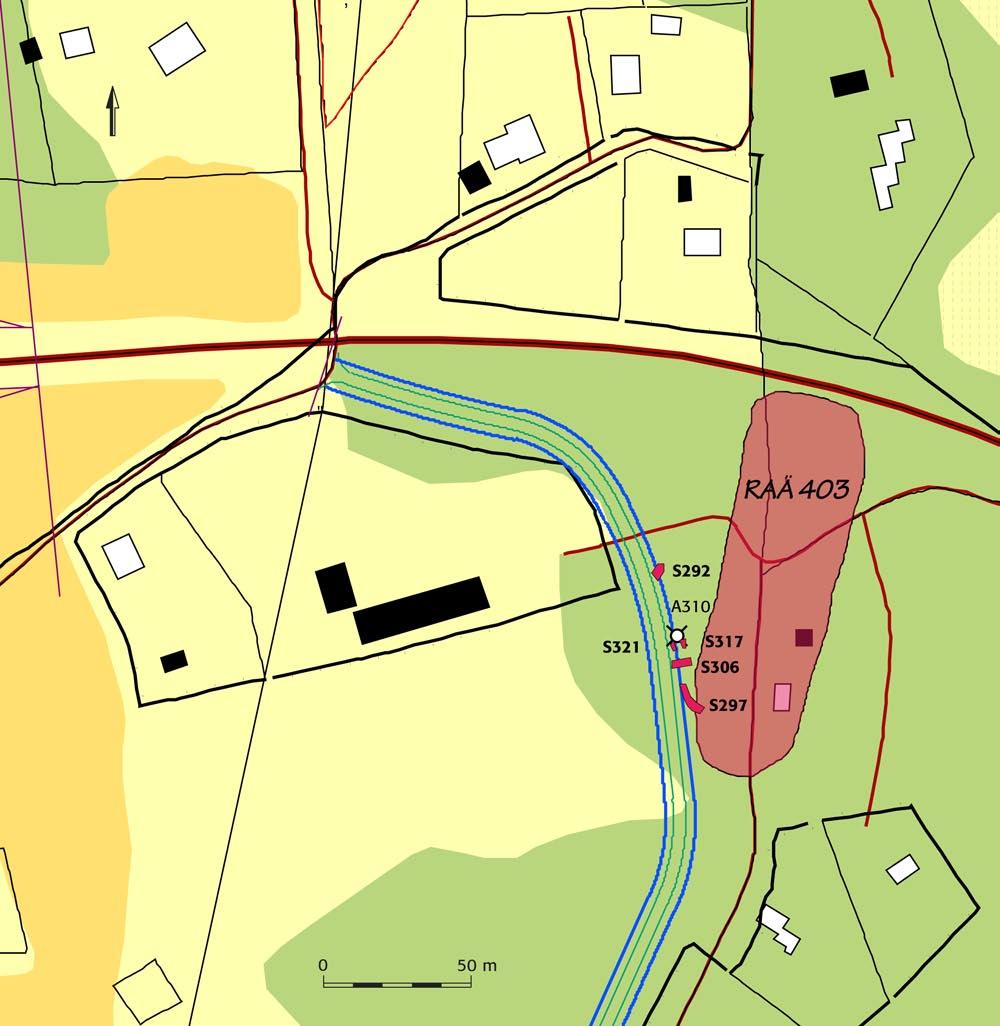

18 Fig. 7. Schaktplan vid RAÄ 403, Ösmo socken, med samtliga schakt markerade på Vägverkets grundkarta. Skala 1: Skålgropshäll vid Fors
