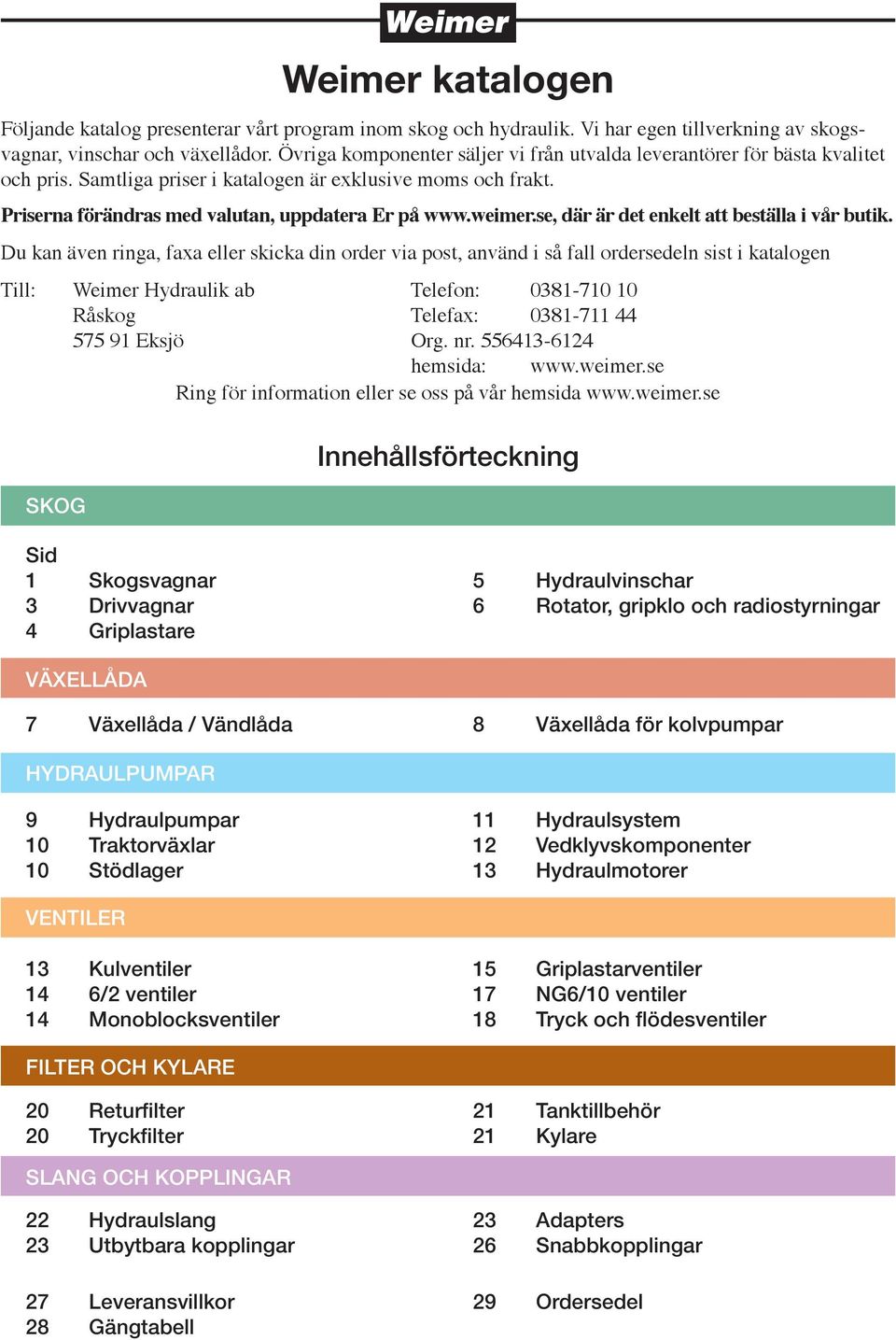

2 SKOG Weimer katalogen Följande katalog presenterar vårt program inom skog och hydraulik. Vi har egen tillverkning av skogsvagnar, vinschar och växellådor. Övriga komponenter säljer vi från utvalda leverantörer för bästa kvalitet och pris. Samtliga priser i katalogen är exklusive moms och frakt. Priserna förändras med valutan, uppdatera Er på där är det enkelt att beställa i vår butik. Du kan även ringa, faxa eller skicka din order via post, använd i så fall ordersedeln sist i katalogen Till: Weimer Hydraulik ab Telefon: Råskog Telefax: Eksjö Org. nr hemsida: Ring för information eller se oss på vår hemsida Innehållsförteckning Sid 1 Skogsvagnar 3 Drivvagnar 4 Griplastare 5 Hydraulvinschar 6 Rotator, gripklo och radiostyrningar VÄXELLÅDA 7 Växellåda / Vändlåda 8 Växellåda för kolvpumpar HYDRAULPUMPAR 9 Hydraulpumpar 10 Traktorväxlar 10 Stödlager 11 Hydraulsystem 12 Vedklyvskomponenter 13 Hydraulmotorer VENTILER 13 Kulventiler 14 6/2 ventiler 14 Monoblocksventiler 15 Griplastarventiler 17 NG6/10 ventiler 18 Tryck och flödesventiler FILTER OCH KYLARE 20 Returfilter 20 Tryckfilter 21 Tanktillbehör 21 Kylare SLANG OCH KOPPLINGAR 22 Hydraulslang 23 Utbytbara kopplingar 27 Leveransvillkor 28 Gängtabell 23 Adapters 26 Snabbkopplingar 29 Ordersedel

3 SKOG - SKOGSVAGNAR Över 50 års erfarenhet och nära kontakter med kunderna har gjort våra vagnar till ett starkt och driftsäkert ekipage. Konstruktionen är genomtänkt in i minsta detalj för att ge de bästa egenskaperna för en skogsvagn. Vaggornas utformning, ramstyrningens egenskaper och en konstruktion som ger den låga tyngdpunkten, gör körningen mycket stabil och säker. Egenskaperna gör även att framkomligheten ökar betydligt. Med bra sikt över lastutrymmet blir körningen enkel och bekväm. Kvalitet är ett ledord och det borgar för en underhållsfri körning och en roligare, billigare investering utan reperationer och med ett högt andrahandsvärde. Det är 2 års garanti på tillverkade konstruktioner. We-8:an / We-5300 We-10:an / We

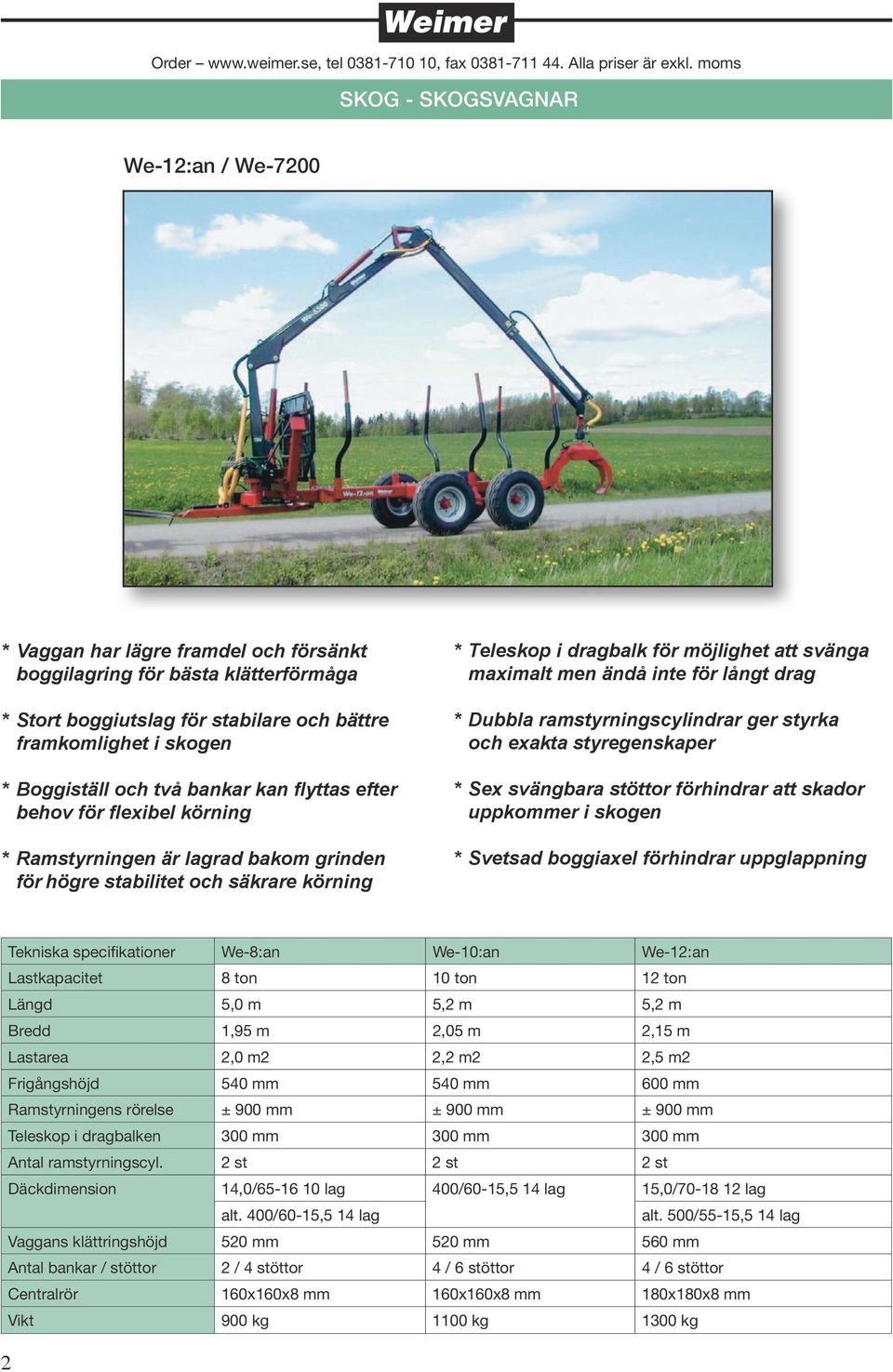

4 SKOG - SKOGSVAGNAR We-12:an / We-7200 * Vaggan har lägre framdel och försänkt boggilagring för bästa klätterförmåga * Stort boggiutslag för stabilare och bättre framkomlighet i skogen * Boggiställ och två bankar kan flyttas efter behov för flexibel körning * Ramstyrningen är lagrad bakom grinden för högre stabilitet och säkrare körning * Teleskop i dragbalk för möjlighet att svänga maximalt men ändå inte för långt drag * Dubbla ramstyrningscylindrar ger styrka och exakta styregenskaper * Sex svängbara stöttor förhindrar att skador uppkommer i skogen * Svetsad boggiaxel förhindrar uppglappning Tekniska specifikationer We-8:an We-10:an We-12:an Lastkapacitet 8 ton 10 ton 12 ton Längd 5,0 m 5,2 m 5,2 m Bredd 1,95 m 2,05 m 2,15 m Lastarea 2,0 m2 2,2 m2 2,5 m2 Frigångshöjd 540 mm 540 mm 600 mm Ramstyrningens rörelse ± 900 mm ± 900 mm ± 900 mm Teleskop i dragbalken 300 mm 300 mm 300 mm Antal ramstyrningscyl. 2 st 2 st 2 st Däckdimension 14,0/ lag 400/60-15,5 14 lag 15,0/ lag alt. 400/60-15,5 14 lag alt. 500/55-15,5 14 lag Vaggans klättringshöjd 520 mm 520 mm 560 mm Antal bankar / stöttor 2 / 4 stöttor 4 / 6 stöttor 4 / 6 stöttor Centralrör 160x160x8 mm 160x160x8 mm 180x180x8 mm Vikt 900 kg 1100 kg 1300 kg 2

5 RDM-12 / We-7200 SKOG - DRIVVAGNAR RDM-14 / We-8300 RDM-12/14 är drivkärran för Dig som vill ha det bästa i skogen. RDM-12/14 har ett mycket kraftigt drivpaket och en konstruktion med stora och öppna rullar för bästa grepp. Ekipaget är av högsta kvalitet vilket både ger en säker körning och lång livslängd. 2 års garanti på tillverkade konstruktioner. Mekanisk RDM-12/14 * Driven med drivhjulsberoende PTO * Dragkraft 6500 kp vid 110 hk traktor * Bästa följsamhet framåt som bakåt * Hastighet som traktorns lågväxelregister Hydraulisk RDM-12/14 * Eget hydraulsystem, driver även griplastare * Dragkraft 3600 kp * Hastighet upp till 5 km/h * Reglering av drift från panel i hytt 3

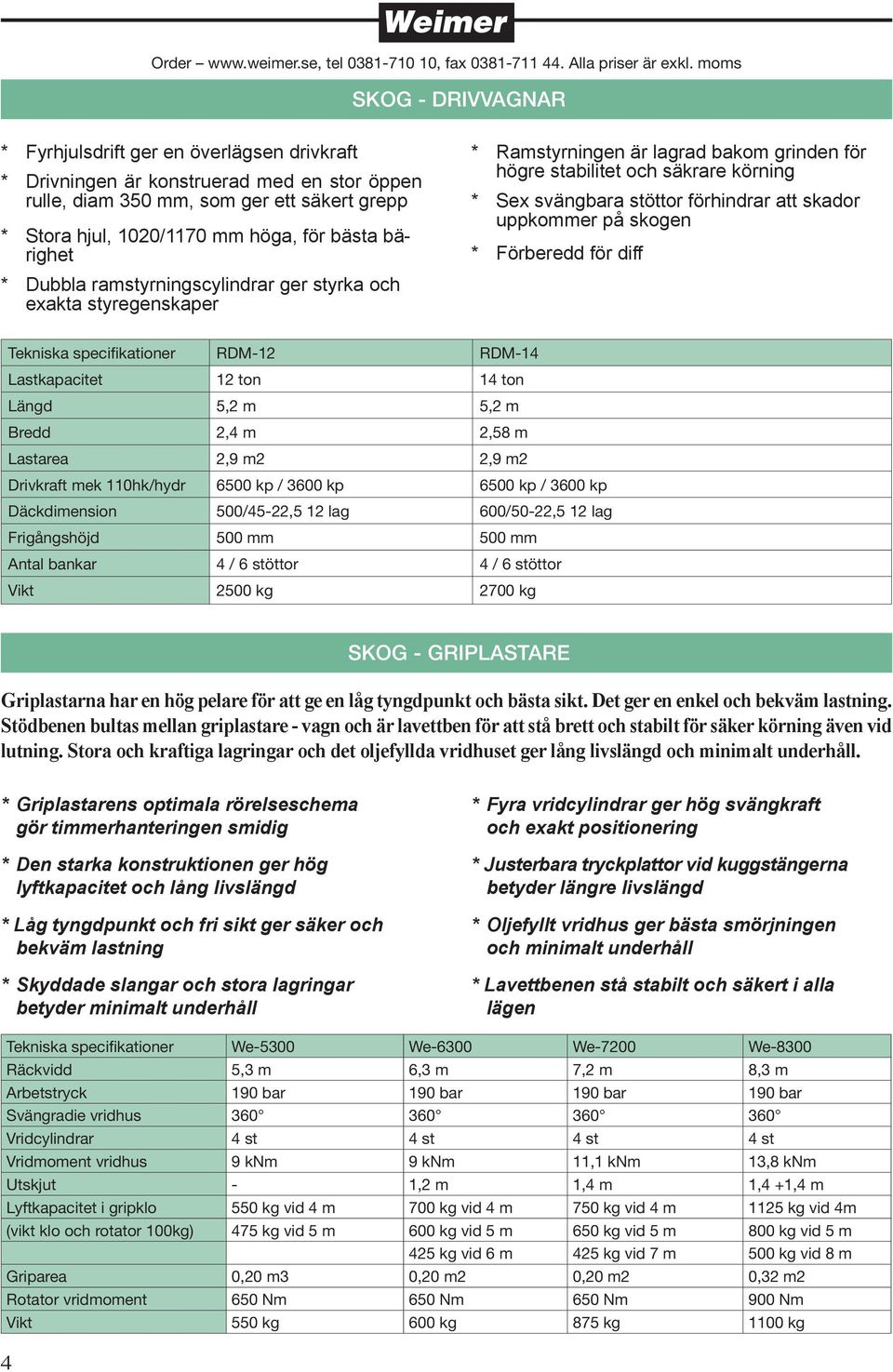

6 SKOG - DRIVVAGNAR * Fyrhjulsdrift ger en överlägsen drivkraft * Drivningen är konstruerad med en stor öppen rulle, diam 350 mm, som ger ett säkert grepp * Stora hjul, 1020/1170 mm höga, för bästa bärighet * Dubbla ramstyrningscylindrar ger styrka och exakta styregenskaper * Ramstyrningen är lagrad bakom grinden för högre stabilitet och säkrare körning * Sex svängbara stöttor förhindrar att skador uppkommer på skogen * Förberedd för diff Tekniska specifikationer RDM-12 RDM-14 Lastkapacitet 12 ton 14 ton Längd 5,2 m 5,2 m Bredd 2,4 m 2,58 m Lastarea 2,9 m2 2,9 m2 Drivkraft mek 110hk/hydr 6500 kp / 3600 kp 6500 kp / 3600 kp Däckdimension 500/45-22,5 12 lag 600/50-22,5 12 lag Frigångshöjd 500 mm 500 mm Antal bankar 4 / 6 stöttor 4 / 6 stöttor Vikt 2500 kg 2700 kg SKOG - GRIPLASTARE Griplastarna har en hög pelare för att ge en låg tyngdpunkt och bästa sikt. Det ger en enkel och bekväm lastning. Stödbenen bultas mellan griplastare - vagn och är lavettben för att stå brett och stabilt för säker körning även vid lutning. Stora och kraftiga lagringar och det oljefyllda vridhuset ger lång livslängd och minimalt underhåll. * Griplastarens optimala rörelseschema gör timmerhanteringen smidig * Den starka konstruktionen ger hög lyftkapacitet och lång livslängd * Låg tyngdpunkt och fri sikt ger säker och bekväm lastning * Skyddade slangar och stora lagringar betyder minimalt underhåll * Fyra vridcylindrar ger hög svängkraft och exakt positionering * Justerbara tryckplattor vid kuggstängerna betyder längre livslängd * Oljefyllt vridhus ger bästa smörjningen och minimalt underhåll * Lavettbenen stå stabilt och säkert i alla lägen Tekniska specifikationer We-5300 We-6300 We-7200 We-8300 Räckvidd 5,3 m 6,3 m 7,2 m 8,3 m Arbetstryck 190 bar 190 bar 190 bar 190 bar Svängradie vridhus Vridcylindrar 4 st 4 st 4 st 4 st Vridmoment vridhus 9 knm 9 knm 11,1 knm 13,8 knm Utskjut - 1,2 m 1,4 m 1,4 +1,4 m Lyftkapacitet i gripklo 550 kg vid 4 m 700 kg vid 4 m 750 kg vid 4 m 1125 kg vid 4m (vikt klo och rotator 100kg) 475 kg vid 5 m 600 kg vid 5 m 650 kg vid 5 m 800 kg vid 5 m 425 kg vid 6 m 425 kg vid 7 m 500 kg vid 8 m Griparea 0,20 m3 0,20 m2 0,20 m2 0,32 m2 Rotator vridmoment 650 Nm 650 Nm 650 Nm 900 Nm Vikt 550 kg 600 kg 875 kg 1100 kg 4

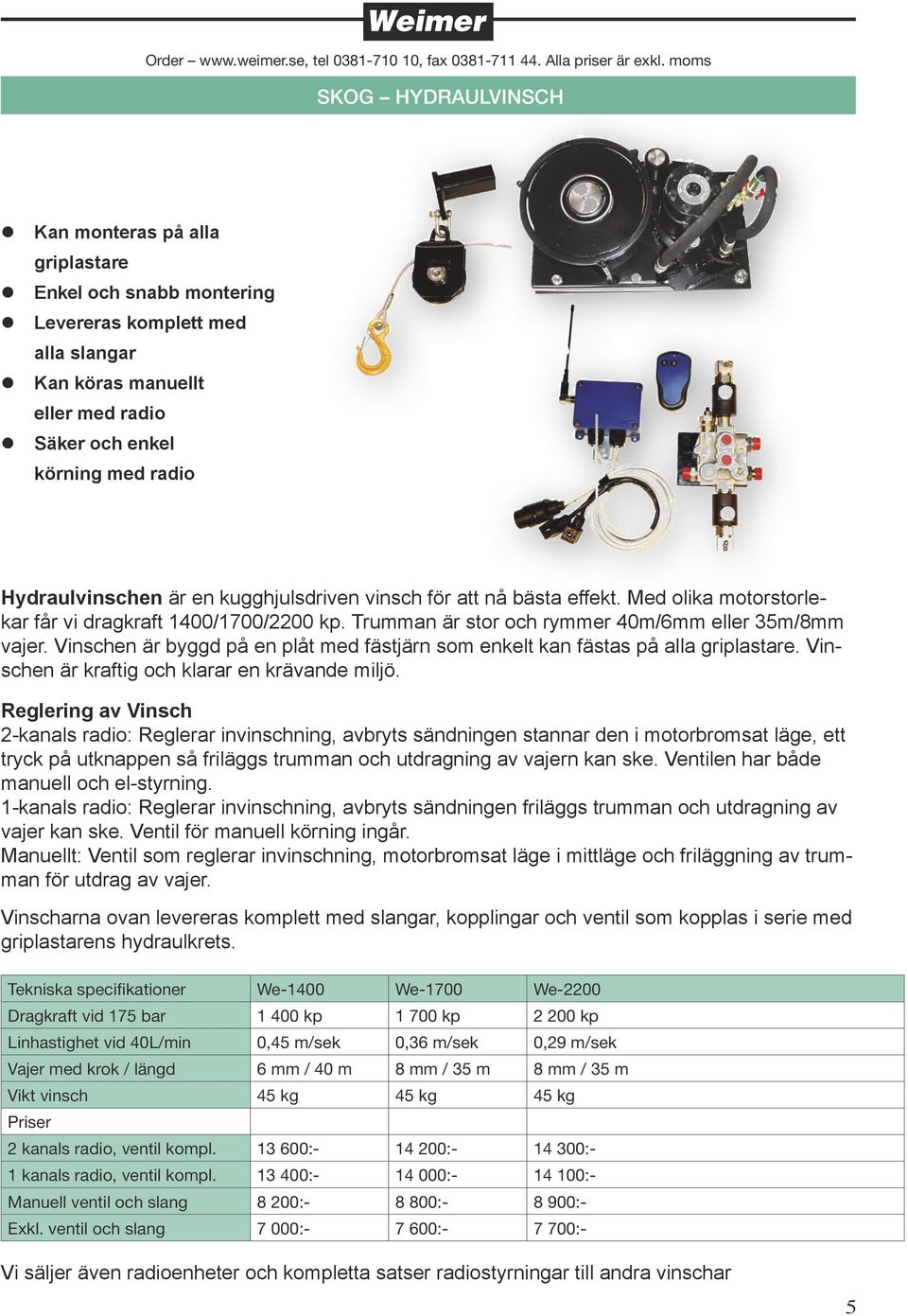

7 SKOG HYDRAULVINSCH Kan monteras på alla griplastare Enkel och snabb montering Levereras komplett med alla slangar Kan köras manuellt eller med radio Säker och enkel körning med radio Hydraulvinschen är en kugghjulsdriven vinsch för att nå bästa effekt. Med olika motorstorlekar får vi dragkraft 1400/1700/2200 kp. Trumman är stor och rymmer 40m/6mm eller 35m/8mm vajer. Vinschen är byggd på en plåt med fästjärn som enkelt kan fästas på alla griplastare. Vinschen är kraftig och klarar en krävande miljö. Reglering av Vinsch 2-kanals radio: Reglerar invinschning, avbryts sändningen stannar den i motorbromsat läge, ett tryck på utknappen så friläggs trumman och utdragning av vajern kan ske. Ventilen har både manuell och el-styrning. 1-kanals radio: Reglerar invinschning, avbryts sändningen friläggs trumman och utdragning av vajer kan ske. Ventil för manuell körning ingår. Manuellt: Ventil som reglerar invinschning, motorbromsat läge i mittläge och friläggning av trumman för utdrag av vajer. Vinscharna ovan levereras komplett med slangar, kopplingar och ventil som kopplas i serie med griplastarens hydraulkrets. Tekniska specifikationer We-1400 We-1700 We-2200 Dragkraft vid 175 bar kp kp kp Linhastighet vid 40L/min 0,45 m/sek 0,36 m/sek 0,29 m/sek Vajer med krok / längd 6 mm / 40 m 8 mm / 35 m 8 mm / 35 m Vikt vinsch 45 kg 45 kg 45 kg Priser 2 kanals radio, ventil kompl : : :- 1 kanals radio, ventil kompl : : :- Manuell ventil och slang 8 200: : :- Exkl. ventil och slang 7 000: : :- Vi säljer även radioenheter och kompletta satser radiostyrningar till andra vinschar 5

8 SKOG ROTATOR GRIPKLO Rotator Runtomsvängande rotatorer, slang-anslutningar R 3/8 Artikel nr Axialbelastning Kg Vridmoment Nm vid 175 bar Rek. flöde L/min Max arb.tryck bar Vikt Kg Dim öra / sprint mm Dim axel / sprint mm /25 49,5/ : /25 59/ : /25 flens 6 050:- Pris Gripklo Max arbetstryck 200 bar, klo 0, bar Mått i mm Artikel nr Gripklo Vikt Kg Griparea teoretisk/ praktisk m 2 Max gripvidd Min gripvidd Bredd hus/ Stora/lilla klo Maxlast Kg We ,12 / 0, /200/ : We ,16 / 0, /230/ : We ,20 / 0, /250/ : We ,30 / 0, /295/ :- Pris Radiosats för vinschar Artikel nr Benämning Pris Till mekanisk vinsch, manuell reglering 4 800: Till hydraulisk vinsch, ventilreglage 5 200:- 6

9 VÄXELLÅDA Växellåda Upp/nerväxling eller som vändlåda. Användningsområde: sågklingor, vattenpumpar, generatorer, fläktar, drivvagnar, hydraulsystem då pump monteras direkt på växellådan eller allt som behöver ändra varvtal eller rotation. Uppbyggnad: två identiska halvor gjutna i stål med infästning på fram och baksida. Material i drev och axlar 2511 härdat och slipat för bästa hållfasthet. Artikel nr Ingående axel Utgående axel Utväxling 541 * * Ingående axel 1 : utgående axel Art nr 1 = utvändig 6 splines 1 = utvändig 6 splines 0, = utvändig 21 splines 2 = utvändig 21 splines 0, = rak utvändig 35mm axel 3 = rak utvändig 35mm axel 0, = invändig 6 splines 4 = invändig 6 splines 0, , Axel alternativ 0, splines 1 3/8 35 mm 540 PTO uttag alt. invändig hylsa 1000 till 540 0, splines 1 3/8 ofta 1000 PTO uttag, finns i begränsad utväxling 0, mm rak axel med A10 8x50 mm kil 0, Vissa axlar och hylsor ger begränsning i utväxling 0, Upp till 250 steg finns i utväxlingsförhållande 0, , Artikel nr Benämning Pris 1, ** Växellåda med utvändiga axlar 5 400:- 1, Tillägg per invändig hylsa (beroende på hylsa, pris från) 600:- 1, Ingående/utgående axel som genomgående axel 400:- 1, Mellankugghjul vänder ej rotation, ej 1:0,27 och 1:3, :- 1, Specialutväxling, ca 250 steg mellan 1:0,27 och 1:3,67 200:- 1, Tekniska data Max vridmoment Max effekt Max varv vid belastning Vikt Oljevolym Olja 170 kpm 100 kw / 130 hk varv/min ca 25 kg 0,5-0,75 l SEA 80/90 växellådsolja Vid hård belastning eller 3 kugghjul, använd LE eller Omega olja 540 till , , , , , , , Exemel: Växellåda med utvändiga 6 PTO plines, utväxling 1:1,50 och en mellankugghjul för samma rotation. Växellådan består av 3 komponenter med följande artikelnummer:

10 VÄXELLÅDA Växellåda för fasta och lastkännande kolvpumpar. Växellåda för kolvpumpar då ett högre flöde eller tryck krävs. Kolvpumpar har bättre verkningsgrad vilket ger högre effekt och mindre värme. Bilden visar en fast kolvpump Flödet nedan ger en jämnförelse mellan alternativen och lätt att omräkna till önskat varvtal/flöde Växellåda Utväxling Data pumpar vid belastning och kontinuerlig drift 1:2 1:2,25 1:2,5 1:3,5 Min varvtal Max varvtal Max flöde Max tryck med pump Flöde L/min vid 540/1000 PTO rpm rpm L/min bar Kolvpump fast 63cc 68 / / / / Kolvpump fast 84cc 90 / / / / Kolvpump fast 107cc 115 / / / / Kolvpump LS 90cc 97 / / / / Kolvpump LS 110cc 118 / / / / Axel alternativ 6 splines 1 3/8 35 mm 540 PTO uttag alt. invändig hylsa 35 mm rak axel med A10 8x50 mm kil Tekniska data Max vridmoment Max effekt Max varv vid belastning Vikt Oljevolym Olja 170 kpm 100 kw / 130 hk varv/min ca 25 kg 0,5-0,75 l SEA 80/90 växellådsolja Vid hård belastning använd LE eller Omega olja Vi kan även tillverka specialväxlar Här med en Rexroth 100cc kolvpump med SAE C flens 8

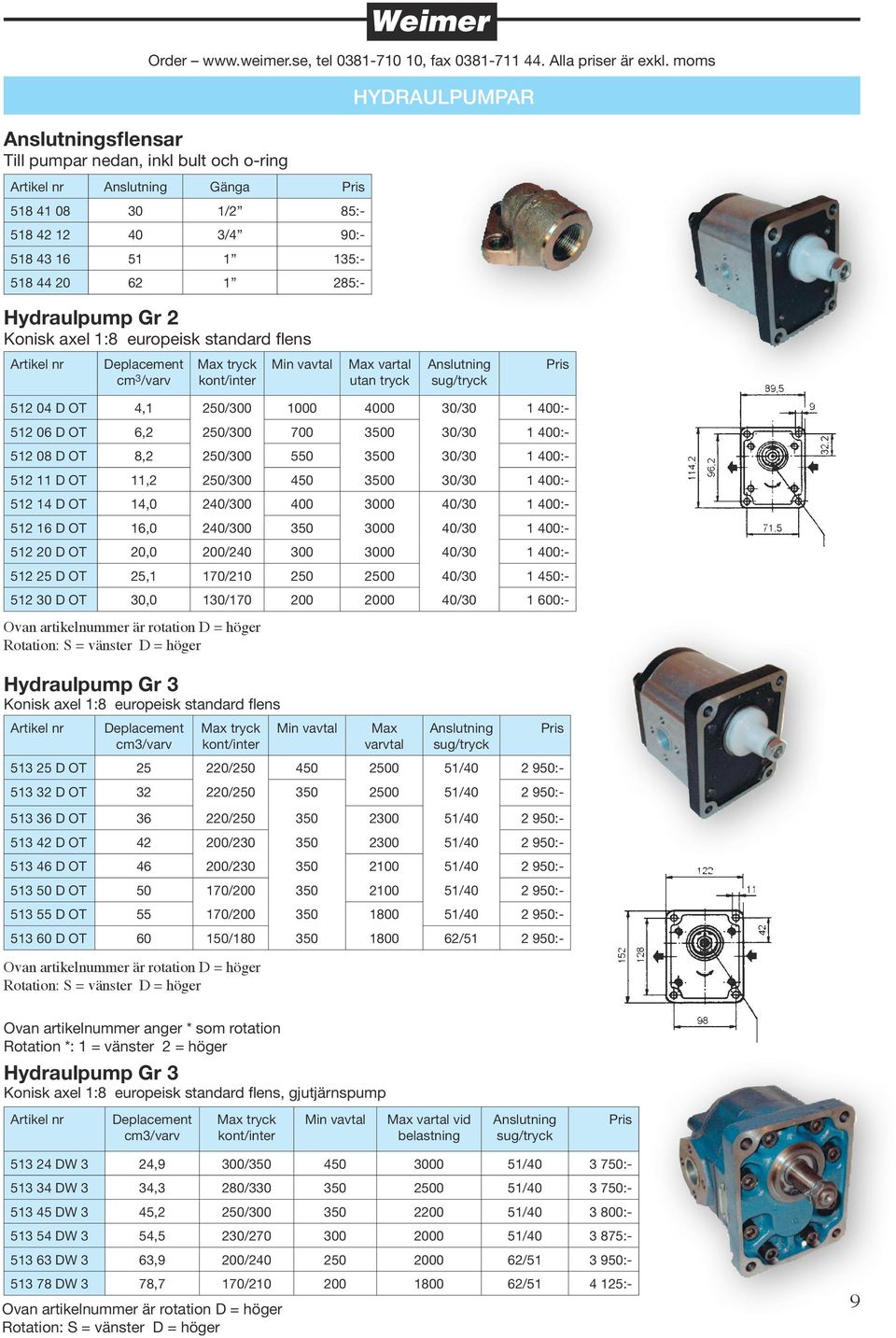

11 Anslutningsflensar Till pumpar nedan, inkl bult och o-ring Artikel nr Anslutning Gänga Pris /2 85: /4 90: : :- Hydraulpump Gr 2 Konisk axel 1:8 europeisk standard flens HYDRAULPUMPAR Artikel nr Deplacement cm 3 /varv Max tryck kont/inter Min vavtal Max vartal utan tryck Anslutning sug/tryck Pris D OT 4,1 250/ / : D OT 6,2 250/ / : D OT 8,2 250/ / : D OT 11,2 250/ / : D OT 14,0 240/ / : D OT 16,0 240/ / : D OT 20,0 200/ / : D OT 25,1 170/ / : D OT 30,0 130/ / :- Ovan artikelnummer är rotation D = höger Rotation: S = vänster D = höger Hydraulpump Gr 3 Konisk axel 1:8 europeisk standard flens Artikel nr Deplacement cm3/varv Max tryck kont/inter Ovan artikelnummer är rotation D = höger Rotation: S = vänster D = höger Min vavtal Max varvtal Anslutning sug/tryck D OT / / : D OT / / : D OT / / : D OT / / : D OT / / : D OT / / : D OT / / : D OT / / :- Pris Ovan artikelnummer anger * som rotation Rotation *: 1 = vänster 2 = höger Hydraulpump Gr 3 Konisk axel 1:8 europeisk standard flens, gjutjärnspump Artikel nr Deplacement cm3/varv Max tryck kont/inter Min vavtal Max vartal vid belastning Anslutning sug/tryck Pris DW 3 24,9 300/ / : DW 3 34,3 280/ / : DW 3 45,2 250/ / : DW 3 54,5 230/ / : DW 3 63,9 200/ / : DW 3 78,7 170/ / :- Ovan artikelnummer är rotation D = höger Rotation: S = vänster D = höger 9

12 Hydraulpump PTO driven Gjutjärnspump, stödlager nedan krävs för montering på PTO axel HYDRAULPUMPAR Artikel nr Deplacement cm3/varv Max tryck kont/inter Min vavtal Max vartal vid belastning 513NP4075S 72,1 270/ :- 513NP4090S 88,7 250/ :- 513NP4110S 105,4 240/ :- 513NP4130S 127,5 220/ :- 513NP4150S 149,7 180/ :- Ovan artikelnummer är rotation S = vänster Rotation: S = vänster D = höger Stödlager Artikel nr PTO splains Pris 521NP4SM3 utvändigt 1 500:- 521NP4SR3 invändigt 1 620:- Pris Bild inkl stödlager invändigt PTO splains Monteras på kraftuttag bak med rotation S = vänster Traktorväxlar Inklusive splainshylsa till pumpaxeln, för traktor 1 3/8 6 splines Artikel nr Montering Not Pris Pump Gr 2 utväxl 1:3,8 8 kw (11 hk) hylsa med lås 1 590: Pump Gr 2 utväxl 1:3,8 8 kw (11 hk) utv tapp 1 450: Pump Gr 2-3 utväxl 1:3,8 20 kw (27 hk) hylsa med lås 2 225: Pump Gr 2-3 utväxl 1:3,8 20 kw (27 hk) utv tapp 1 985: Pump Gr 2-3 utväxl 1:3,8 20 kw (27 hk) hylsa/tapp genomg : Pump Gr 2-3 utväxl 1:3,8 20 kw (27 hk) tapp/tapp genomg : Pump Gr 2-3 utväxl 1:2,6 20 KW (27 hk) inv 21 spines med lås 4 475: Pump Gr 3 utväxl 1:3,7 25 kw (34hk) hylsa längre 3 350:- Växellåda Gr2 Växellåda Gr2-3 Stödlager Inklusive splainshylsa till pumpaxeln Artikel nr Benämning Not Pris Stödlager Gr 2 axel 18 mm 890: Stödlager Gr 2 axel 22 mm 1 150: Stödlager Gr 3 axel 24 mm 1 330:- Rotation på pumpar D alt 2 = höger, medurs S alt 1 = vänster, moturs Pump monterad på växellåda rotation D Pump monterad på PTO axel direkt rotation S Pump fronmonterad på vevaxel rotation S Beräkning av effektbehov Exempel Flöde 45L Tryck 175 bar 45x175=7875/600=13,1 kw 13,1x1,36=17.8 hk 10

13 HYDRAULSYSTEM Kompletta hydraulsystem för tex krankörning, monteras på kraftuttaget bak. Tanken monteras på vagnen och alla kopplingar som normalt krävs är med i slangsatserna. OBS använd ej snabbkopplingar. Pumpsatser P0 P1 P2 P3 P4 P5 Växellåda 8 kw 20 kw 20 kw 20 kw 25 kw 25 kw Pump Gr 2 25cc Gr 3 36cc Gr 3 42cc Gr 3 46cc Gr 3 45cc Gr 3 54cc Flöde vid 540 PTO Flöde vid 350 PTO Artikel nr Pris 3 165: : : : : :- Slangsatser för tank S1 (Gr2) S2 (Gr3) S3 (Gr3) Artikel nr Pris 925: : :- Tankar 27L 45L 75L 130L Mått BxHxL 170x345x x420x x520x x570x890 Art nr Pris 2 250: : : :- Exempel på en rekomenderad storlek för standardkran Pumpsats P :- Slansats S :- Tank 45L 2 450:- Summa 8 450:- Innehåll Pump satserna Slangsats S1 Slangsats S2 Slangsats S3 Tankar (nedan monterat) Växellåda Fäste för växellåda Fäste för växellåda Fäste för växellåda Returfilter 100L P10 Pump 3 m sugslang 1 3 m sugslang 1 1/4 3 m sugslang 1 1/2 Tanklock med sil Anslutningar 3 m 1/2 returslang 3 m 1/2 returslang 3 m 3/4 returslang Nivåglas med temp. Klammer och adapters Klammer och adapters Klammer och adapters Kran på sugutgång 11

14 VEDKLYVSKOMPONENER Vedklyvsventiler Max flöde: 50L Anslutningar: 1/2 Ställbar tryckbegränsare Artikel nr Funktion Pris B A B A Återfjädrande till mittläge 750: Återfjädrande till mittläge spärr i A 750: Återfjädrande till mittläge spärr i B 750: Återfjädrande till B spärr i A 990: Återfjädrande till B 875: Tvåstegsventil, ökad hastighet, åf till B 975:- Vedklyvscylindrar Dimension 70/50 Tryck 5800 kg vid 150 bar 6700 kg vid 175 bar Anslutningar: 1/2 Artikel nr Slaglängd mm Pris : :- Vedklyvspumpar Anslutningar gängade i pumphuset L/min vid 1420 rpm Utgående pump, övriga storlekar Gr2 pump på sid. 9. Artikel nr L/min Pris S ZPB : S ZPB :- Elmotor 3 fas 380 V Varvtal 1420 rpm Flens B5 Artikel nr Kw Pris 81EM40B3B :- 81EM55B3B5 5, :- Axelkopplingar och mellanstycke För kugghjulspumpar med rektangulära flänsar och elmotorer med B5 flänsar Elmotor Kw Flensdiam. mm Axeldiam. mm Pump Gr Axelkoppl. Artikel nr Pris Axelkoppl. 0,55-0, :- 1,1-1, :- 2, :- 5, :- 5, : :- Mellanstycke Artikel nr Pris Mellanstycke : : : : : :- 12

15 HYDRAULMOTORER Artikel nr Deplacement Varv/L Max oljeflöde Max vartal Max tryck Max vridmom Max effekt Pris cm3/varv L/min /min kont/int bar* Nm* kw* ,5 20, / , : ,2 12, / , : , / , : ,8 8, / : ,4 6, / , : , / : , / : , / : , / , :- * Intemetent arbete 10%/minut KULVENTILER Trevägskran, Öppen vid omslag Artikel nr Gänga Pris /8 250: /2 260: /4 370:- Trevägskran dubbel, Öppen vid omslag, manuell 6/2 ventil Artikel nr Gänga Pris /8 720: /2 650: /4 670:- Kulventil högtryck, öppen / stängd Artikel nr Gänga Pris /4 150: /8 175: /2 170: /4 420:- Kulventil lågtryck, öppen / stängd Artikel nr Gänga Pris /8 40: /2 45: /4 95: : /4 150: /2 215:- 13

16 6/2 ventil Används som extra hydraulfunktion 12V finns även som 24V Order tel , fax Alla priser är exkl. moms Artikel nr L/min Gänga Pris / : / : / :- 6/2 VENTILER MONOBLOCKSVENTILER Max flöde: 40L Anslutningar: 3/8 Ställbar tryckbegränsare Serienippel används om tryck krävs efter ventilen Artikel nr Antal sek. Pris :- 1/ : : : : : S serienippel 95:- Max flöde: 60L Anslutningar: 1/2 Ställbar tryckbegränsare Artikel nr Antal sek. Pris : C :- motorslid : :- sek 2 enkelverkande :- sek 2 flytläge : : S serienippel 170:- Max flöde: 90L Anslutningar: 3/4 Ställbar tryckbegränsare Artikel nr Antal sek. Pris : : : S serienippel 180:- 14

17 GRIPLASTARVENTILER Ventil byggbar Max flöde 50 L/min Max tryck 350 bar Inkl ställbar huvudtryckbegränsare Kranventil med 4 ställbara chocker Vanligaste kranventilerna Artikel nr Antal sek Vikt kg Pris , : , : : , :- Ventil 2-spak el on/off 12V Max flöde 50 L/min Max tryck 350 bar Inkl ställbar huvudtryckbegränsare Kranförberedd med 4 ställbara chocker Vanligaste kranventilerna Artikel nr Antal sek Vikt Pris , 1 on/off 18, : , 2 on/off 22, : , 2 on/off : , 2 on/off 27, :- Ventil med hydraulservo Standard 12V Max flöde 50 L/min Max tryck 350 bar Inkl ställbar huvudtryckbegränsare Kranförberedd med 4 ställbara chocker Komplett färdigt system med 3,5m servoslangpaket Artikel nr Antal sek Funktion Pris servo 1 on/off : servo 2 on/off : servo 3 on/off : servo 4 on/off :- 15

18 GRIPLASTARVENTILER Ventil el propotionalsystem Propotional kordinatspak med knappar/vippa Standard 12V Max flöde 50 L/min Max tryck 350 bar Inkl ställbar huvudtryckbegränsare Kranförberedd med anpassade slider och chocker Komplett färdigt system med kablage Artikel nr Antal sek Funktion Pris prop med 2 el on/off : propotional : Extra ventilsektion on/off 2 395:- Ventil el propotionalsystem Lastkännande ventil, 6 propotional kordinatspak Max flöde P-T 130 L/min Max flöde A-B 90 L/min Max tryck 420 bar Inkl ställbar huvudtryckbegränsare Kranförberedd med anpassade slider och chocker Komplett färdigt system med kablage Artikel nr Antal sek Funktion Pris propotional Off. pris 16

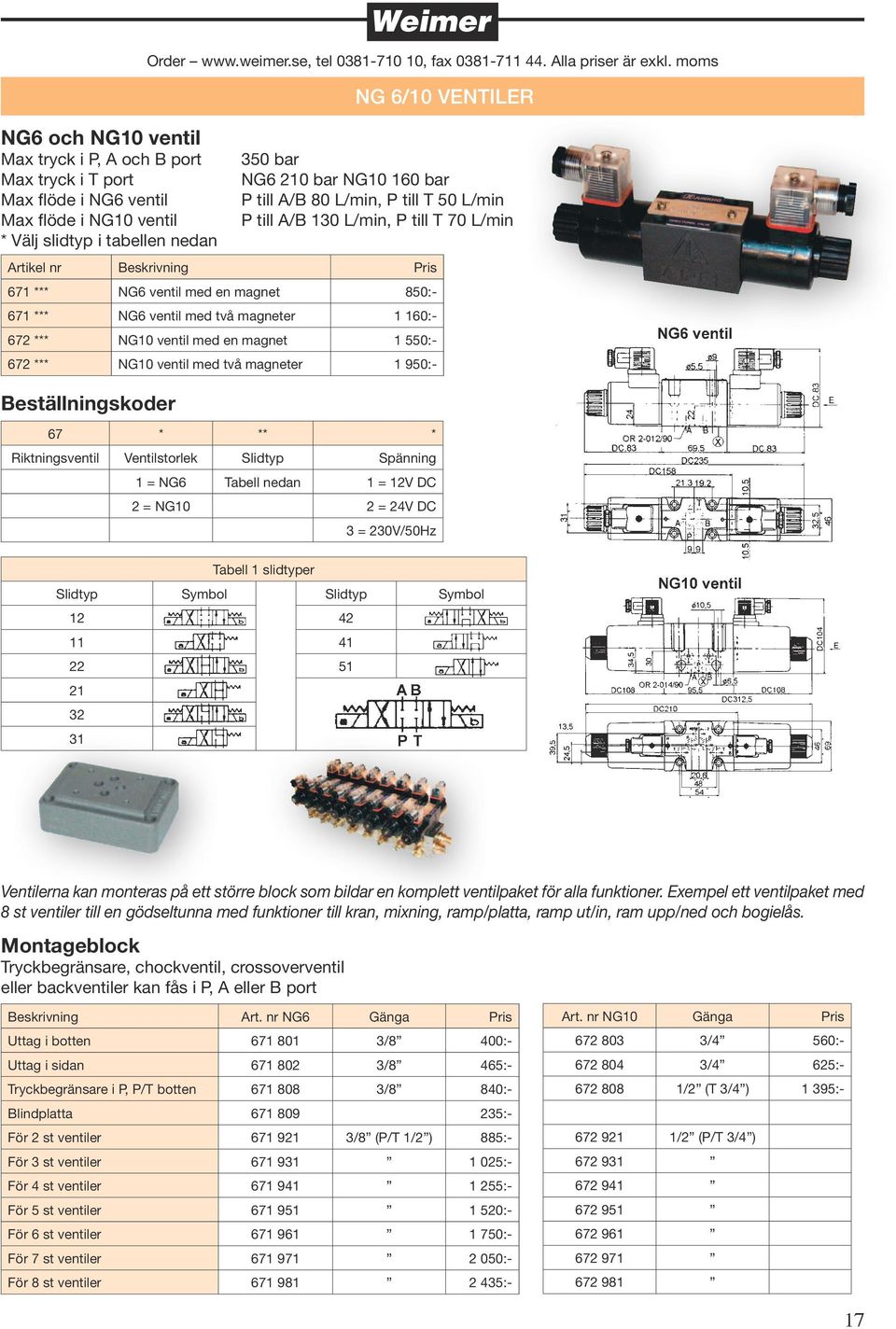

19 NG 6/10 VENTILER NG6 och NG10 ventil Max tryck i P, A och B port 350 bar Max tryck i T port NG6 210 bar NG bar Max flöde i NG6 ventil P till A/B 80 L/min, P till T 50 L/min Max flöde i NG10 ventil P till A/B 130 L/min, P till T 70 L/min * Välj slidtyp i tabellen nedan Artikel nr Beskrivning Pris 671 *** NG6 ventil med en magnet 850:- 671 *** NG6 ventil med två magneter 1 160:- 672 *** NG10 ventil med en magnet 1 550:- 672 *** NG10 ventil med två magneter 1 950:- Beställningskoder 67 * ** * Riktningsventil Ventilstorlek Slidtyp Spänning 1 = NG6 Tabell nedan 1 = 12V DC 2 = NG10 2 = 24V DC 3 = 230V/50Hz Tabell 1 slidtyper Slidtyp Symbol Slidtyp Symbol Ventilerna kan monteras på ett större block som bildar en komplett ventilpaket för alla funktioner. Exempel ett ventilpaket med 8 st ventiler till en gödseltunna med funktioner till kran, mixning, ramp/platta, ramp ut/in, ram upp/ned och bogielås. Montageblock Tryckbegränsare, chockventil, crossoverventil eller backventiler kan fås i P, A eller B port Beskrivning Art. nr NG6 Gänga Pris Uttag i botten /8 400:- Uttag i sidan /8 465:- Tryckbegränsare i P, P/T botten /8 840:- Blindplatta :- För 2 st ventiler /8 (P/T 1/2 ) 885:- För 3 st ventiler :- För 4 st ventiler :- För 5 st ventiler :- För 6 st ventiler :- För 7 st ventiler :- För 8 st ventiler :- Art. nr NG10 Gänga Pris /4 560: /4 625: /2 (T 3/4 ) 1 395: /2 (P/T 3/4 )

20 Tryckbegränsningsventil Direktverkande, ledningsmonterad Aluminiumhus P max 200 bar Artikel nr Portar Max L/min Pris / : / : / : :- Artikel nr Portar Max L/min Pris / : / : / : :- Artikel nr Portar Max L/min Pris / : / : / : :- Artikel nr Portar Max L/min Pris / : / : / : / : :- Artikel nr Portar Max L/min Pris / : / : / :- Strypventil Artikel nr Portar Max L/min Pris / : / : / : / :- 18 Order tel , fax Alla priser är exkl. moms Tryckbegränsningsventil Ledningsmonterad, pilotstyrd, elektrisk Aluminiumhus P max 200 bar Nedan är NA = normalt öppen (obelastad öppen till tank) Nedan är 12 VDC, finns även i 24 VDC och 220 V Dubbel cross-over ventil, direktverkande, differential-kolvtyp, ledningsmonterad Aluminiumhus P max 210 bar Backventil kultyp, Fjädertryck 0,05 Mpa TRYCK OCH FLÖDESVENTILER Internt pilotstyrd backventil, dubbelverkande, ledningsmonterad Aluminiumhus P max 210 bar

21 Strypbackventil Artikel nr Portar Max L/min Pris / : / : / : / :- Växelventil kultyp Order tel , fax Alla priser är exkl. moms Artikel nr Portar Max L/min Pris / : / : / : / :- Artikel nr Gänga Max L/min Pris / : / : / : / :- Artikel nr Portar E / U Rek L/min Pris /8 / 3/ : /8 / 3/ : /2 / 3/ : /4 / 1/ :- Artikel nr Portar Max L/min E / C port Pris /8 50 / : /2 90 / : /4 150 / : / :- Artikel nr Ventil Max L/min Pris NG : NG :- Artikel nr Till ventil Portar Pris NG6 3/8 i botten 400: NG6 3/8 i sidan 465: NG10 3/4 i botten 560: NG10 3/4 i sidan 625:- TRYCK OCH FLÖDESVENTILER Slangbrottsventil Ventilsats med hus, gänga invändigt och utvändigt Tryckkompenserad flödesdelare fast Aluminiumhus P max 210 bar Tryckkompenserad prioriteringsventil, variabelt konstant flöde, returolja till tryckkanal, linje monterad Aluminiumhus P max 210 bar Flödesvändande ventil Vänder växelvis vid en cylinders ändläge, flödesvändade Montageblock till ventilen ovan 19

22 Returfilter tankmonterat Max tryck 3 bar By pass 1,7 bar Flöde nedan vid 0,25-0,35 bar Pappersfilter 10 my nom komplett filter med insats RETURFILTER Artikel nr L/min Gänga ansl. Pris /2 285: /4 350: : :- Extra insats Pris : : : :- Glasfiberfilter 25 my abs komplett filter med insats Artikel nr L/min Gänga ansl. Pris /2 320: /4 410: : :- Artikel nr Pris : : : :- Returfilter Spin-on Max tryck 12 bar By pass 1,75 bar Flöde nedan vid 0,4-0,5 bar Pappersfilter 10 my nom Artikel nr L/min Gänga ansl. Pris /4 340: /4 635:- Extra filterinsats Pris : :- Glasfiberfilter 25 my abs Artikel nr L/min Gänga Pris /4 535: / :- Artikel nr Pris : :- Indikator för tankmonterad och spin-on filter ovan visar behov av insatsbyte 148:- Tryckfilter ledningsmonterad Max tryck 420 bar By pass 6 bar Flöde nedan vid 1 bar Glasfiberfilter 25 my abs Artikel nr L/min Gänga ansl. Pris / : / : : Indikator 740: Indikator visuell / el Filterinsats Pris : : :- 20

23 TANKTILLBEHÖR OCH KYLARE Tanktillbehör mm Artikel nr. Benämning Pris Andninghuv 3/4 158: Andninghuv 3/4 backventil 0,3 bar 260: Tanklock med sil, andning 135: Tanklock med sil, andning, backventil 0,3 bar 295: Nivåglas med termometer c-c 127 mm 165: Synglas 1/2 30: Manometer 250 bar gummihuv, R 1/4 UF 185: Manometer 250 bar, hane snabbkoppling 235: Manometer 250 bar, hane/hona snabbkoppl. 325: Mätslang 0,5m M16x2 - R 1/4 IR 95: Mätnippel till slang med R 1/4 UF 60: Mätnippel till slang med R 3/8 UF 75: Mätnippel till slang med R 1/2 UF 85: Tryckvakt slutande bar R 1/4 UF 765: Tryckvakt växlande bar 995:- Oljekylare Anslutning 1, inkl givare med elfläkt Artikel nr. Benämning Pris B Oljekylare 90L 12V m by-pas 4 875: B Oljekylare 130L 12V m by-pas 5 350:- Tankar m.m Artikel nr. Benämning Pris Tankplåt för filter (89mm) o tanklock till egentillverkade tankar 185:- 69 CFK 30 Stationär tank 30L med obearbetat lock 2 050:- 69 CFK 55 Stationär tank 55L med obearbetat lock 2 695:- 69 CFK 75 Stationär tank 75L med obearbetat lock 3 050:- 21

24 SLANG Hydraulslang Tryckslang 2-ståls Artikel nr Storlek Max tryck bar Pris / : / : / : / : :- Sugslang Stålspiral Artikel nr Storlek Max tryck bar Pris / : : / : / : :- Hydraulslang färdigpressad Beställ färdigpressad slang 2-stål i önskad längd. Längden gäller slanglängd exkl kopplingar. Innertub: Armering: Ytterhölje: Temperatur: Användning: Innertub: Armering: Ytterhölje: Temperatur: Användning: Oljebeständigt nitrilbaserat gummi Två flätade stålinlägg Nötnings-, ozon- och väderbeständigt kloroprenbaserat gummi -40 C till +100 C (kontinuerligt) max +125 C Mineraloljor, syntetiska esterbaserade oljor, vatten/oljeemulsion, vatten Oljebeständigt nitrilbaserat gummi Två flätade textilinlägg med spiralwire Nötnings-, ozon- och väderbeständigt kloroprenbaserat gummi -40 C till +100 C (kontinuerligt) max +135 C Mineraloljor, syntetiska esterbaserade oljor, vatten/oljeemulsion, vatten Artikel nr Slangdim Kopplingar Längd m 709 ** * ** 04 för 1/4 0 för UF - IR 02 för 0,2m 06 för 3/8 1 för IR - IR 04 för 0,4m 08 för 1/2 2 för IR för 0,5m 12 för 3/4 3 för IR för 0,6m 4 för för 0,8m Ex för för 1,0m 3/8 slang IR-IR 2,5m 6 för för 1,2m osv Gänga UF utvändig fast gänga IR invändig rörlig gänga vinklar invändig rörlig gänga Pris ex : :- komplett lista på weimer.se Slangskydd Fasade kanter med fästhål i båda ändar, färg gul. Rekommenderad slangdiameter i mm. Artikel nr Slangdiameter Längd m Pris : : : : : : : :- 22

25 UTBYTBARA NIPPLAR OCH ADAPTERS Artikel nr Gänga Slang Pris Hylsa utbytbar /4 30: /8 21: /2 27: /4 47:- Nippel utvändig fast /4 1/4 46: /8 3/8 35: /2 1/2 54: /4 3/4 77:- Nippel invändig rörlig /4 1/4 30: /8 3/8 58: /2 1/2 62: /4 3/4 77:- Nippel /4 1/4 28: /8 3/8 36: /2 1/2 52: /4 3/4 96:- Nippel /4 1/4 30: /8 3/8 50: /2 1/2 60: /4 3/4 82:- Artikel nr Gänga Gänga Pris Adapt utv fast x utv fast /4 1/4 7: /4 3/8 6: /4 1/2 14: /8 3/8 7: /8 1/2 8: /8 3/4 19: /2 1/2 9: /2 3/4 20: /2 1 36: /4 3/4 20: /4 1 40: /4 1 1/4 68: : /4 68:- 23

26 ADAPTERS Artikel nr Gänga Gänga Pris Adapt utv fast x inv fast /4 1/4 13: /4 3/8 15: /8 1/4 15: /8 3/8 15: /8 1/2 19: /2 3/8 18: /2 1/2 22: /2 3/4 28: /4 1/2 28: /4 3/4 27: /4 1 58: /4 58: :- Muff inv fast x inv fast /4 1/4 8: /4 3/8 16: /8 3/8 9: /8 1/2 12: /2 1/2 16: /2 3/4 36: /4 3/4 20: /4 1 47:- Adapt utv fast x inv rörlig /4 1/4 18: /4 3/8 22: /8 1/4 27: /8 3/8 20: /8 1/2 28: /2 3/8 27: /2 1/2 26: /2 3/4 48: /4 1/2 47: /4 3/4 47: :- Vinkeladapt 45 utv fast x inv rörlig /4 1/4 22: /8 3/8 24: /2 1/2 32: /4 3/4 126:- Vinkeladapt 90 utv fast x inv rörlig /4 1/4 22: /8 3/8 23: /2 1/2 30: /4 3/4 50: :- 24

27 ADAPTERS Artikel nr Gänga Gänga Pris Vinkeladapt 90 utv fast x utv fast /4 1/4 21: /8 3/8 38: /2 1/2 54: /4 3/4 56: :- T-adapt utv fast x utv fast x utv fast /4 1/4 34: /8 3/8 40: /2 1/2 42: /4 3/4 85:- T-adapt utv fast x utv fast x inv rörlig /4 1/4 35: /8 3/8 36: /2 1/2 54: /4 3/4 85:- L-adapt utv fast x inv rörlig x utv fast /4 1/4 48: /8 3/8 55: /2 1/2 75: /4 3/4 98:- T-adapt inv rörlig x inv rörlig x inv rörlig /4 1/4 90: /8 3/8 138: /2 1/2 168: /4 3/4 198:- Huv inv gänga /4 9: /8 10: /2 18: /4 24: :- Plugg utv gänga /4 9: /8 11: /2 14: /4 18: :- 25

28 SNABBKOPPLINGAR Artikel nr Gänga Gänga Pris Snabbkoppling hona lantbruk /8 80: /2 75: /4 170: :- Snabbkoppling hane lantbruk /8 33: /2 32: /4 69: :- Dammskydd för hona snabbkoppling /8 12: /2 9: /4 29: :- Dammskydd för hane snabbkoppling /8 12: /2 9: /4 29: :- Tredoringar /4 2: /8 3: /2 4: /4 6: :- 26

29 Leveransvillkor Priser Bifogad prislista ersätter alla tidigare priser och gäller tillsvidare. Vi förbehåller oss rätten att ändra priser och leveransvillkor utan föregående varning eller att ny katalog/prislista utges. Moms tillkommer på samtliga priser i katalogen. Vi förbehåller oss rätten till det försålda tills dess att full likvid erlagts. Frakt Frakt tillkommer. Leveranser sker med Postens Företagspaket eller med DVS Road om inget annat avtalats. Postens Företagspaket finns i allmänhet hos ditt postkontor efter en dag. Till Norrland och Gotland behöver Posten en eller två dagar extra. Varorna levereras mot faktura 20 dagar efter godkänd kreditprövning. Ej utlösta paket För ej utlösta paket debiteras beställaren våra utlagda kostnader, dock lägst 150:- + moms. Returer och byten Om du skulle ångra ditt köp eller om varan du köpt inte passar, har du full returrätt inom 10 dagar. Vid eventuell retur måste fakturan eller en kopia medskickas. Du måste även ange om du vill byta varan mot andra varor eller få pengar tillbaka. Varorna skall returneras oanvända och i orginalförpackning. Frakter i samband med returer eller byten betalas av kunden. Returer mot postförskott eller efterkrav mottages ej. Har vi sänt fel vara eller vid godkända reklamationer ersätter vi dig för fraktkostnader. Specialbeställningar Specialbeställda artiklar som vi normal inte har i vårt sortiment återtages ej. Skadade paket Transportskador ska omgående anmälas till transportören och oss. Var noga med att kontrollera din försändelse vid mottagandet, att du fått rätt vara och antal jämfört mot faktura/följesedel och din beställning. Restorder Om någon vara är slut restnoteras den i din beställning. Du får meddelande med leverans eller per brev. Du kan avbeställa en restnoterad artikel. Gör du inte det så sänder vi varan så snart vi har fått in den till vårt lager. Garantier För material och fabrikationsfel gäller 1 års garanti. Om någon vara går sönder vid normal användning kontakta oss först och skicka sedan tillbaka den felaktiga varan. Konstaterar vi fel i material eller tillverkningsfel reparerar vi varan eller sänder dig en ny. Garantin gäller inte om varan monterats felaktigt, ingrepp gjorts på felaktig vara utan vårt medgivande eller om varan används under onormala förhållanden såsom orena oljor eller höga värmeförhållande. Vegetabiliska oljor rekommenderas ej. De ger onormalt högt slitage och kan ge problem med ventiler. Använd syntetiska miljögodkända oljor. Garantianspråk accepteras ej på montering, demontering, reparation på annan verkstad, maskinstillestånd eller produktionsbortfall. Kopiering och eftertryck av katalogen förbjuds. Vi reserverar oss för eventuella skriv- och tryckfel. 27
