1 UTGÅTT Innehåll Installationsanvisning... Hantering av regulator... Displayhantering... Tekniska data...4 Inkoppling...5 Driftlägen...6 Aktivering av driftlägen...6 Reglering...7 Ställdonstyper...8 Kondensvakt...9 Frysskydd...9 Parameterinställningar...9 Parameterlista...1 1

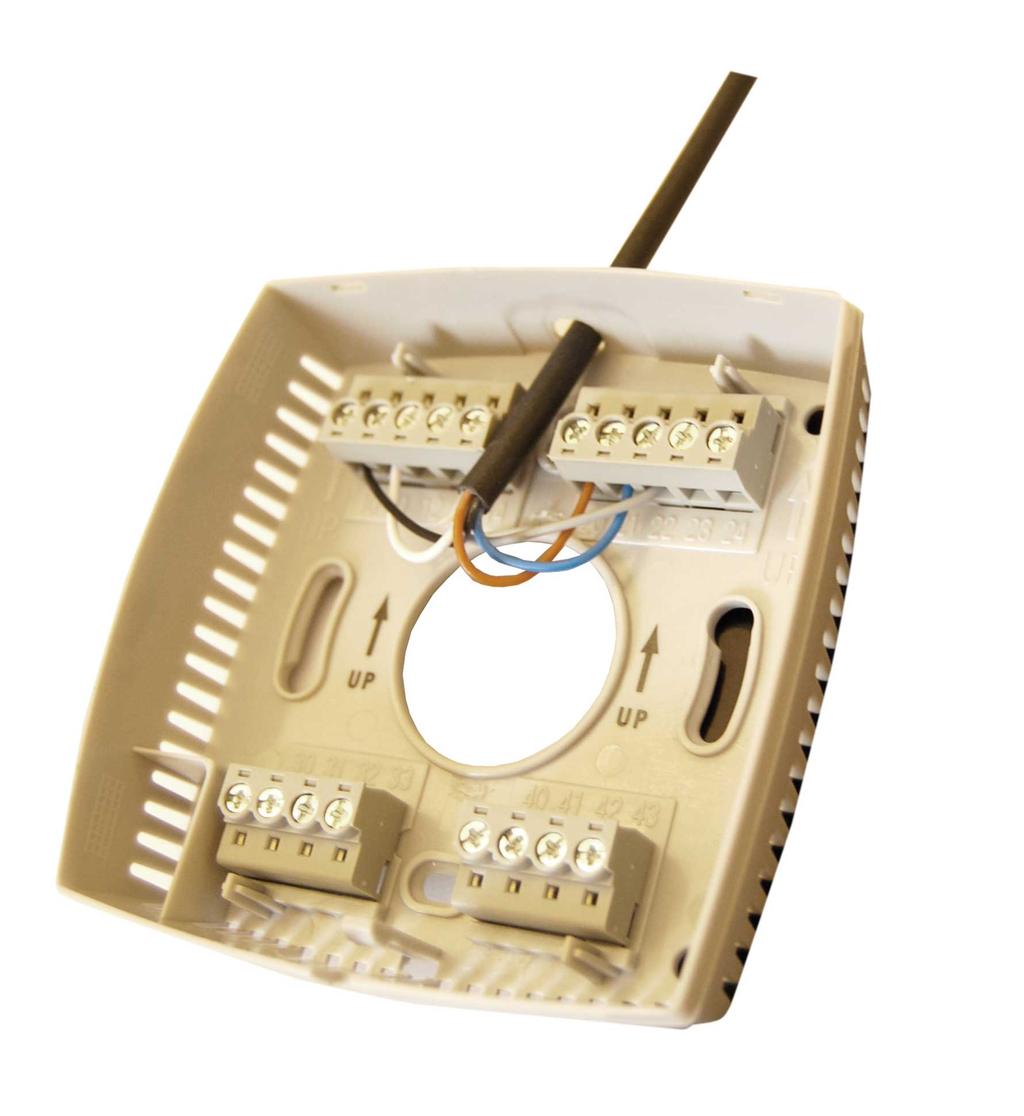

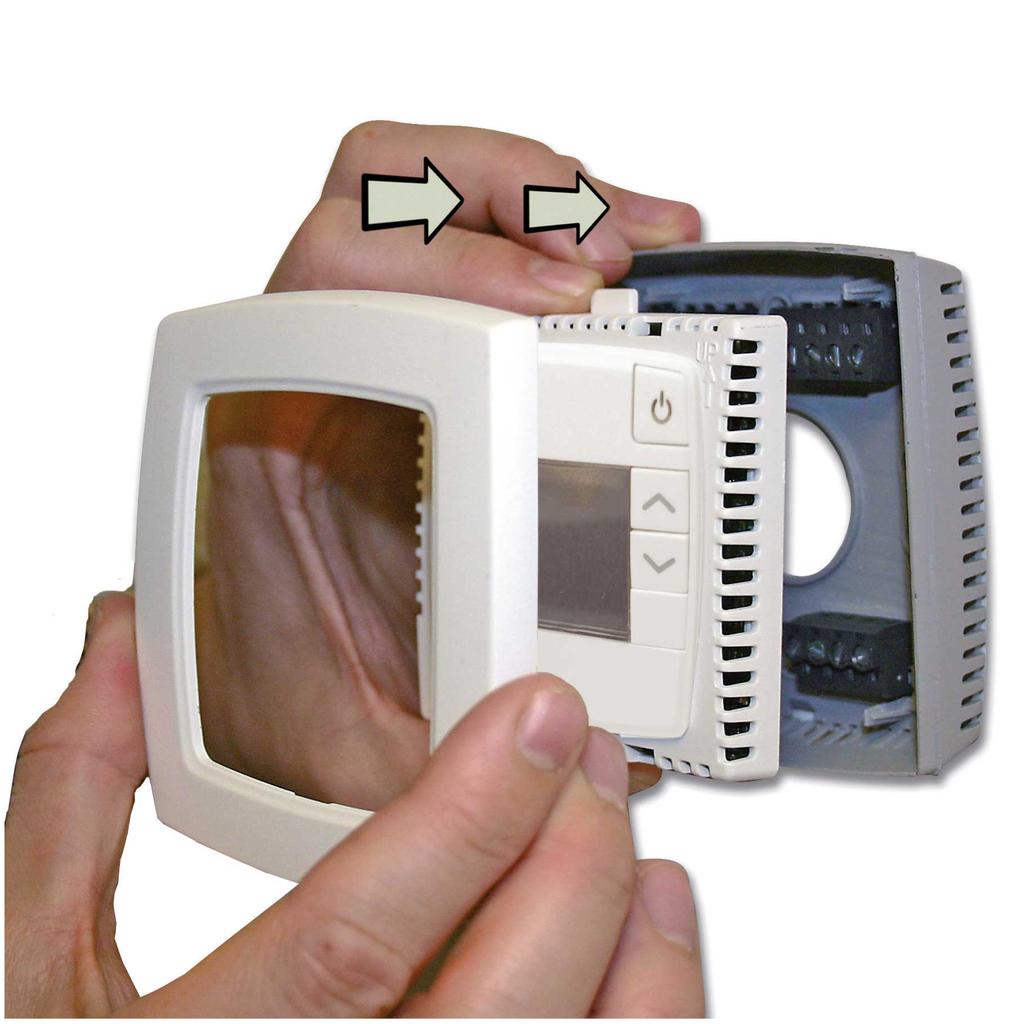

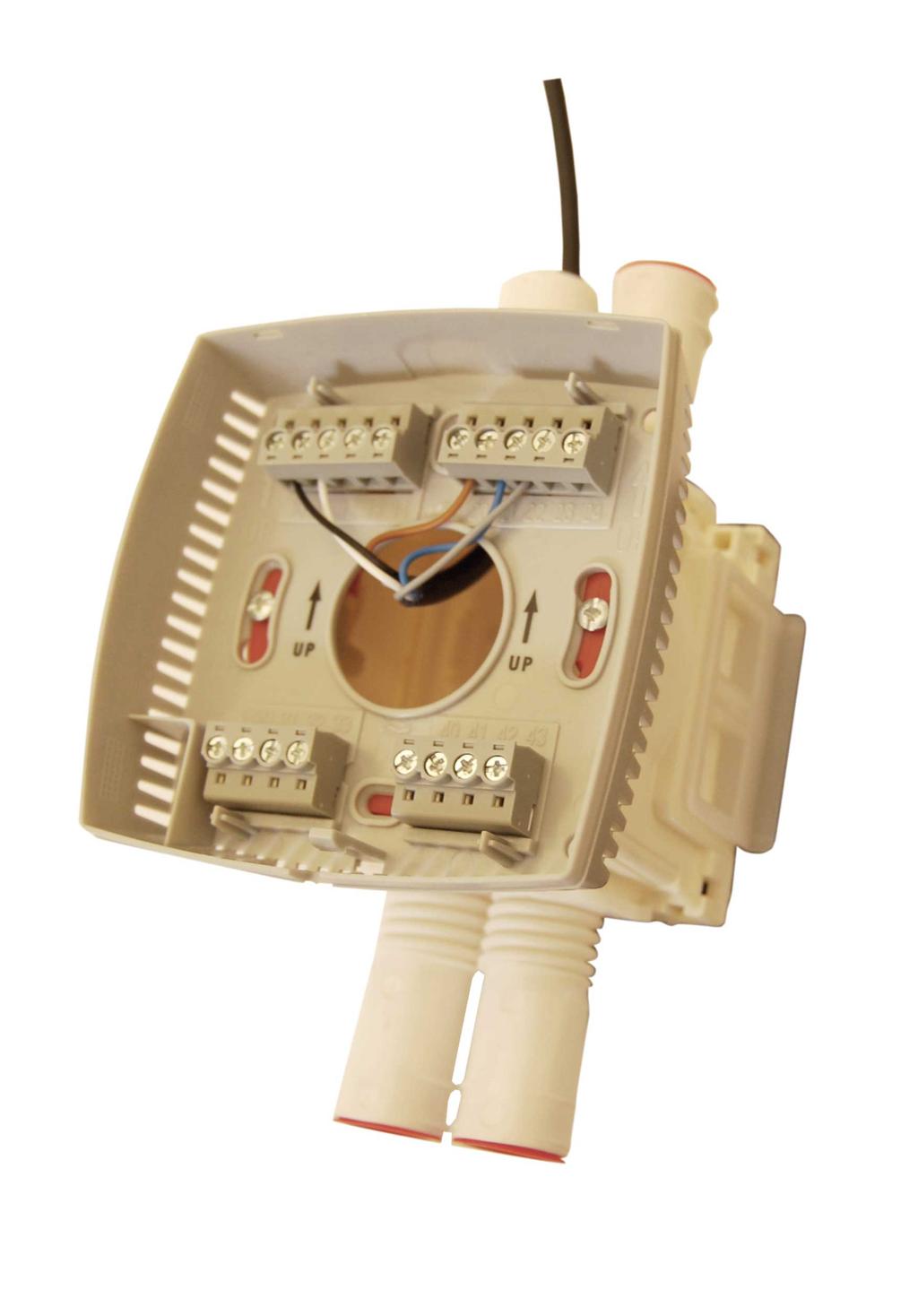

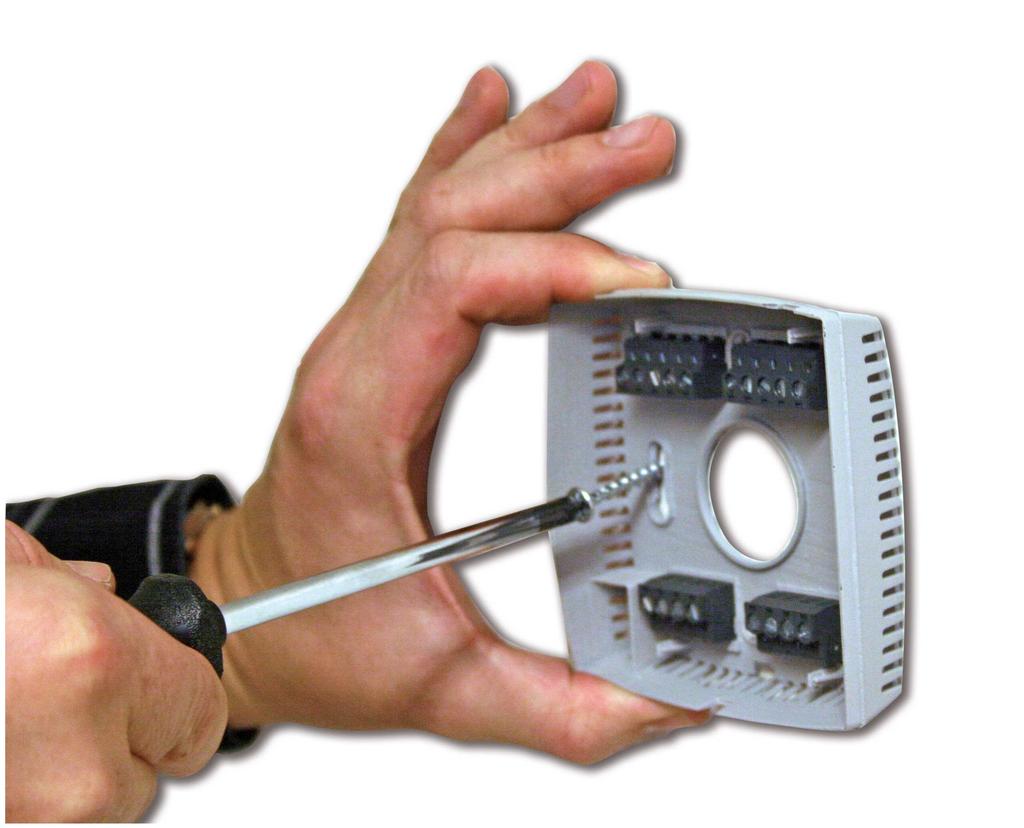

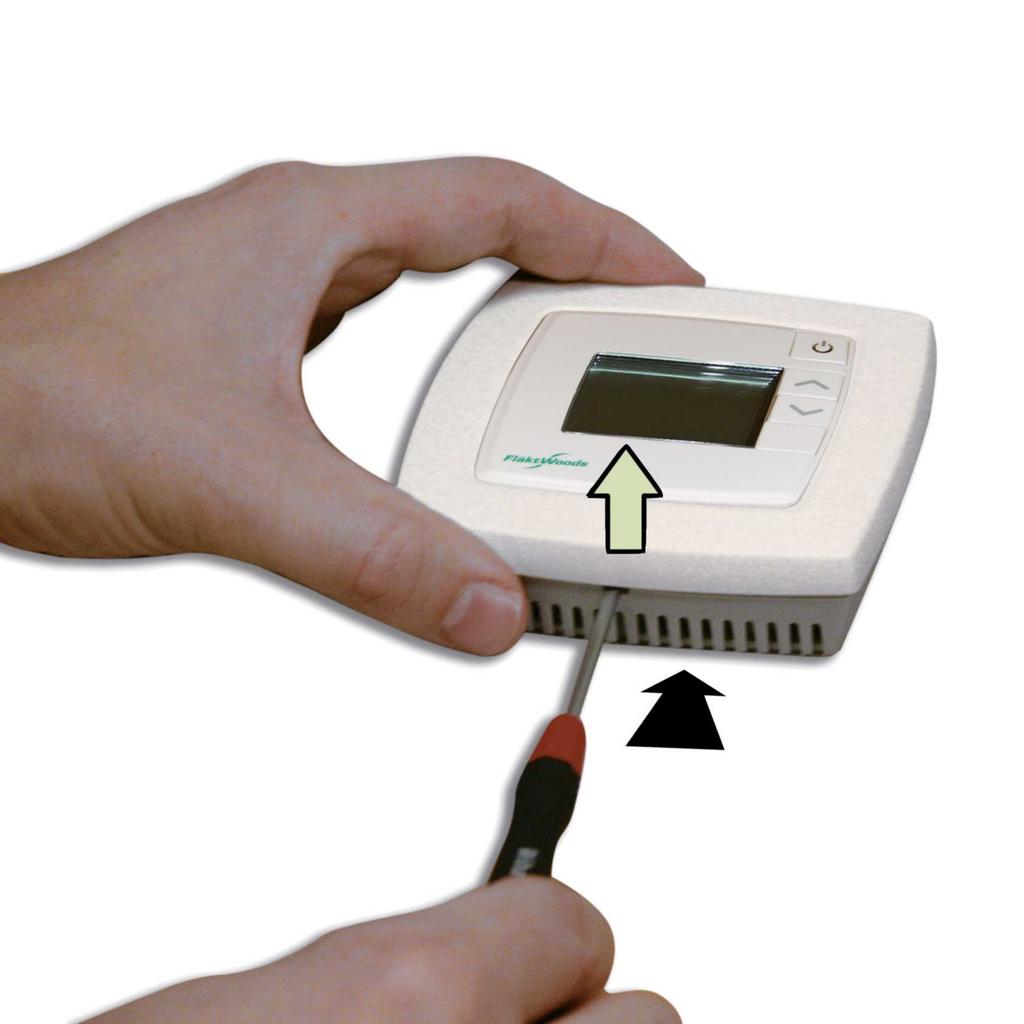

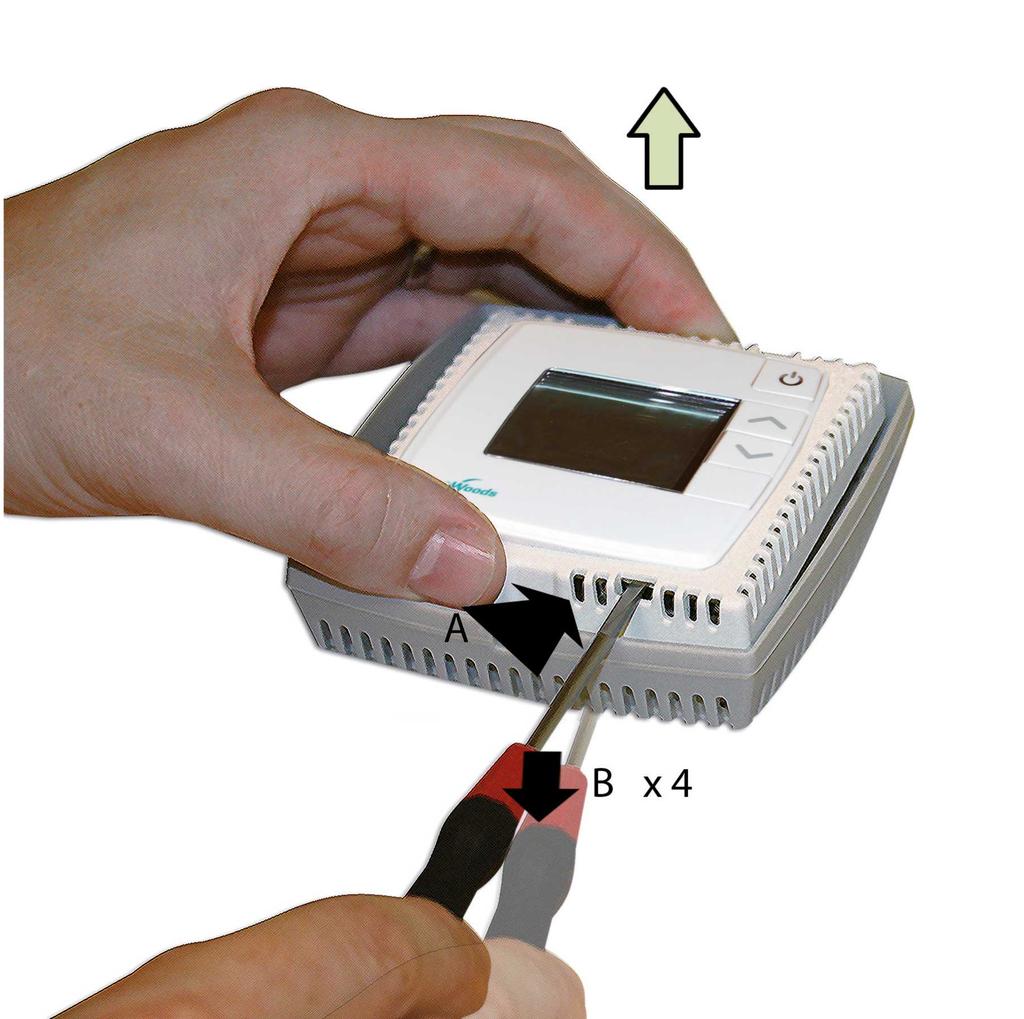

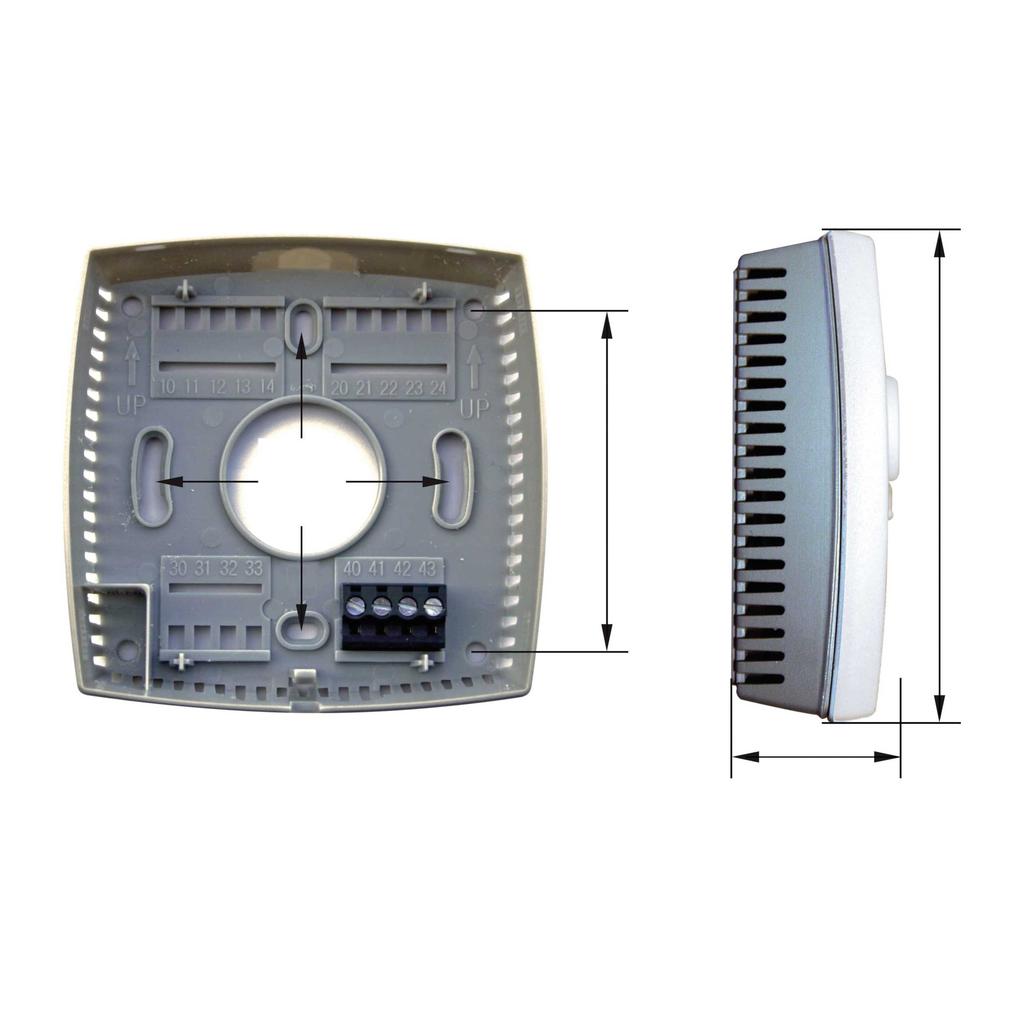

2 Installationsanvisning Följ lokala säkerhetsföreskrifter vid installation av produkten. Information om idrifttagning av produkten finns i manualen "STRA Manual", som kan laddas ner från

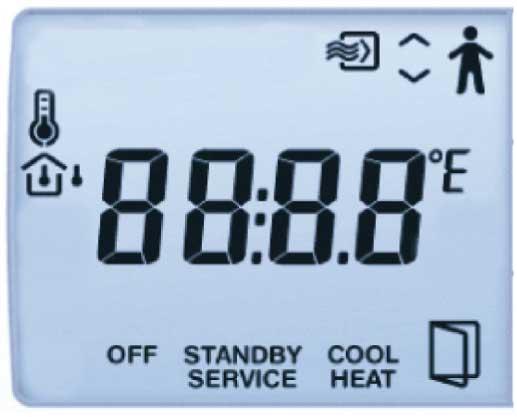

3 Med hjälp av knapparna på regulatorn går det att på ett enkelt sätt ställa in olika parametervärden i en parametermeny som visas i displayen. Man ändrar parametervärdet med ÖKA- och MINSKA-knapparna och bekräftar ändringen med Ingångar Extern rumsgivare Närvarodetektor Kondensvakt alt. fönsterkontakt CO givare PT1-givare,...5. Lämpliga givare är STRZ-5 Slutande potentialfri kontakt. Lämplig närvarodetektor är STRZ-9. kondensvakt STRZ-16 alt. fönsterkontakt STRZ-8 resp. potentialfri kontakt. STRZ-18 (-1 V). Utgångar Forcerad ventilation Ventilställdon alt. termiskt ställdon Ventilställdon Termiskt ställdon Utstyrning 4 V AC ställdon, max,5 A utgångar -1 V DC, max 5 ma 4 V AC, max, A Värme eller kyla Motionering Skruvplint FI = timmars intervall Av s.k hisstyp för kabelarea max,1 mm Tekniska data Matningsspänning Egenförbrukning Omgivningstemperatur Lagringstemperatur Omgivande luftfuktighet Skyddsklass Kommunikation Modbus - Bacnet - MSTP Kommunikationshastighet Inbyggd temperaturgivare Materialhölje Vikt V AC, Hz,5 VA Max 9 RH IP RS485 (EXOline eller Modbus) med automatisk detektering/omkoppling 8 bitar, 1 eller stoppbitar. Udda, jämn (FI) eller ingen paritet. 96 bps (inte ändringsbar) Typ NTC, mätområde...5, mätnoggrannhet +/-,5 vid Polycarbonate, PC 11 g Produkten uppfyller kraven för gällande europeiska EMC-standard CENELEC EN och EN 61-6-, samt gällande europeiska LVD-standard IEC 6 7-1, och är CE-märkt.

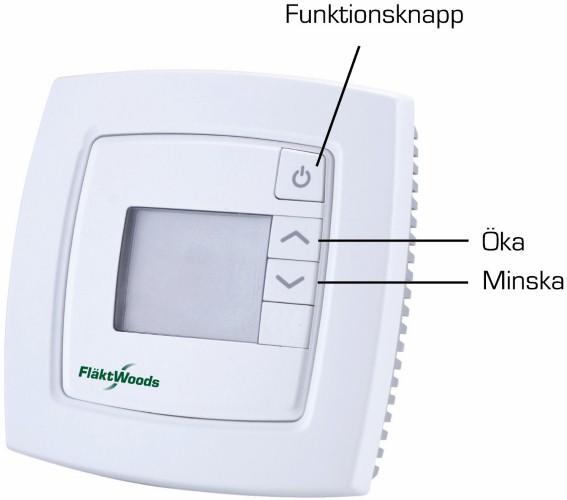

4 Kopplingsschema med STRZ-5, STRZ-18, STRZ-9, STRZ-7, IQAZ- och fönsterkontakt STRZ-8 Genom att trycka på ÖKA ökar man aktuellt börvärde med,5 per tryck till maxbegränsningen (FI = +). Genom att trycka på MINSKA minskar man aktuellt börvärde med,5 per tryck till minbegränsningen (FI = -). Omkopplingen mellan värme- respektive kylbörvärde sker automatiskt i regulatorn beroende på värme eller kylbehov. Funktionsknappen Vid ett kort tryck på Funktionsknappen (mindre än 5 sekunder) då regulatorn STRA-14 befinner sig i Förinställt driftläge (Parameter 45, F5 = = Occupied) skiftar regulatorn till driftläge Boost. Vid ett kort tryck då regulatorn befinner sig i Boost går den till Förinställt driftläge. Då man håller inne Funktionsknappen i mer än 5 sekunder ändrar regulatorn driftläge till "Unoccupied" oavsett aktuellt driftläge. Vid ett kort tryck i driftläge Unoccupied återgår regulatorn till Boost (i 6 minuter, detta är en förinställd tid, som via inställning av parameter 1 kan ändras). Kopplingsschema med STRZ-5, STRZ-18, STRZ-9, STRZ-7, IQAZ- och kondensgivare STRZ-16 Displayhantering Displayen på regulatorn STRA-14 har följande indikeringar: Driftslägen för kylbafflar STELLA, WEGA och NOVA Bypass = Boost mode Occupied = Normal mode Unoccupied = Energy saving mode Hantering av regulator I läge Occupied reglerar regulatorn utifrån ett värmebörvärde (FI = ), eller ett kylbörvärde (FI = 4) som går att ändra med ÖKA- och MINSKAknapparna. 4

5 Inkoppling För att erhålla en så kompakt enhet som möjligt har STRA-14 byggts utan att ha kommunikationsingången galvaniskt skild från matningsspänningen. Detta innebär att det är viktigt att hålla ordning på G och G samt kommunikationsingångens A och B. Alla STRA-regulatorer som delar transformator och kommunikationsslinga måste använda samma transformatorpol för G (plint 1) respektive G (plint 11). På kommunikationsslingan ska A-plint (plint 4) bara kopplas till annan A-plint och B-plint (plint 4) till annan B-plint. Annars finns stor risk för kortslutning med förstörda komponenter som följd. Plint Beteckning G G UO1 4 UO 1 AI1 AI DI1 DI/CI C AGnd A B GDO G UO Funktion Matningsspänning 4 V AC Matningsspänning V Ingen funktion. 4 V AC ut gemensam för DO. Internt förbunden med plint1, G. V gemensam för UO. Internt förbunden med plint 11, G. Styrsignal för ventilation. -steg analog (FI ). Ventilställdonets -1 V styrsignalsplint kopplas till plint och dess matningsplintar kopplade till plint 1 och 11. Var noga med att referenspoolen G kopplas till korrekt plint på ställdonet. Utstyrning värme. För...1 V DC ventilställdon, max 5 ma. Ventilställdonets...1 V styrsignalsplint kopplas till plint och dess matningsplintar kopplade till plint 1 och 11. Var noga med att referenspoolen G is kopplas till korrekt plint på ställdonet. alternativt För 4 V AC termiskt ställdon, max, A (FI). Det termiska ställdonet kopplas mellan plint och, GDO. Kylstyrning. För...1 V DC ventilställdon, max 5 ma. Ventilställdonets...1 V styrsignalsplint kopplas till plint 4 och dess matningsplintar kopplade till plint 1 och 11. Var noga med att referenspoolen G is kopplas till korrekt plint på ställdonet. alternativt För 4 V AC termiskt ställdon, max, A (FI). Det termiska ställdonet kopplas mellan plint 4 och, GDO. För extern rumsgivare PT1. Mätområde...5.givare ansluts mellan plint och 41, AGnd. For -1V CO givare, insignal. Närvarodetektor. Potentialfri kontakt ansluts mellan plint och 4, +C. Sluten kontakt indikerar närvaro. Se även avsnitt närvarodetektor. kondensvakt STRZ-16 (FI). Givare ansluts mellan plint och 41, AGnd. alternativt Fönsterkontakt (DI). Potentialfri kontakt ansluts mellan plint and 4, +C. Sluten kontakt motsvarar stängt fönster. 4 V DC ut gemensam för DI and UI (vid digital funktion) Analog jord, referens för AI och UI (vid analog funktion) RS485-communication A RS485-communication B 5

6 Driftlägen Occupied (Normal Mode) STRA-14 har fem olika driftlägen. Med hjälp av Funktionsknappen kan man växla mellan tre av dem. Dessa är inställbara via parametermenyn (parameter 45) i displayen. Occupied är det förinställda driftsläget. Driftläge Occupied innebär att rummet används och att därfär regleras i ett komfortläge. Regulatorn reglerar rumstemperaturen runt ett värmebörvärde och ett kylbörvärde (Parametrar 1 resp., FI värmebörvärde=, kylbörvärde=4). Dysinställning för luftflödet är enligt Normal mode (parameter 7) men ökas steg för steg om kylvattenventilen är fullt öppen och det fortfarande finns ett ökat kylbehov. En lokal börvärdesjustering via display på enheten eller centralt kommando kan dessutom justera börvärden +/-. Off Driftläge Off innebär att regulatorn är frånslagen, dvs. värme och kyla är bortkopplat. Dock för ej inställd mintemperatur (parameter 6, FI=8) underskridas. Om rumstemperaturen sjunker under mintemperaturen kommer regulatorn att börja värma. På displayen är bakgrundsbelysningen släckt och endast OFF indikeras. Dysinställning för luftflödet är enligt Energy Saving mode (parameter 6). På displayen är bakgrundsbelysningen släckt och endast OFF indikeras. I displayen är bakgrundsbelysningen tänd (dimmad) och närvaroindikeringen är tänd (se avsnitt Displayhantering). Aktuell rumstemperatur (eller börvärde beroende på konfigurering) visas. Bypass (Boost Mode) ASTRA, STELLA, WEGA och NOVA Driftläge Unoccupied är ett energisparläge. Det betyder att rummet, där rumsregulatorn är placerad, inte används för tillfället eller under en längre period, t ex kvällar, nätter och helger. Regulatorn är beredd att ändra till driftsläge Occupied om någon kommer in i rummet (närvaro). Både värme och kyla är bortkopplade inom ett temperaturintervall med inställbara min-/ maxtemperaturer (Parametrar 4 resp. 5, FI min=19, max=7). Driftläge Bypass innebär att regulatorn reglerar temperaturen i rummet på samma sätt som i driftläget Occupied. För kylbaffeln innebär detta att utgången får forcerad ventilation aktiveras och att luftflödet går till ett förinställt maxläge (parameter 8). Efter en inställbar tid (Parameter 1, FI=6 minuter) återgår regulatorn automatiskt till Förinställt driftläge. Boost aktiveras normalt via tryck på Funktionsknappen eller centralt kommando. Detta driftläge är användbart i exempelvis konferensrum, där många personer vistas samtidigt under en begränsad tid. Dysinställning för luftflödet är enligt Energy Saving mode (parameter 6) men ökas steg för steg om kylvattenventilen är fullt öppen och det fortfarande finns ett ökat kylbehov. Närvaroindikeringen och symbolen får forcerad ventilation är tända (se kapitel Displayhantering). Aktuell rumstemperatur (eller börvärde beroende på konfigurering) visas. Unoccupied (Energy Saving Mode) I displayen är bakgrundsbelysningen släckt men aktuell rumstemperatur (eller börvärde beroende på konfigurering) visas. OFF indikeras även i detta fall i displayen. Aktivering av driftlägen Förinställt driftläge Standby (Energy Saving Mode) STELLA, WEGA och NOVA Driftläge Stand-by innebär att rummet är i ett ekonomiläge och inte används för tillfället. Detta kan t. ex. vara under nätter, helger, kvällar osv. Rumstemperaturen regleras runt gällande värme- respektive kylbörvärde med ett utökat temperaturintervall (FI = +/-). Dysinställning för luftflödet är enligt Energy Saving mode (parameter 6) men ökas steg för steg om kylvattenventilen är fullt öppen och det fortfarande finns ett ökat kylbehov. Occupied är det förinställda driftläget. Konfigurering av önskat driftläge görs i parametermenyn i displayen, (parameter 45). ändring av driftläge i rumsregulatorn sker vid följande kommandon/händelser: Vid tryck på Funktionsknappen Vid aktivering/avaktivering av närvarodetektor Via central styrning, t. ex. central tidsstyrning, centralt bokningssystem etc Om t. ex. värmebörvärdet= och kylbörvärdet=4 kommer regulatorn att tillåta temperaturen i rummet att vara mellan 19 och 7. Lokal börvärdesjustering via display på STRA-14. Display: bakgrundsbelysningen tänd (dimmad) och STANDBY samt aktuell rumstemperatur (eller bärväde beroende på konfigurering) visas i displayen. Se vidare i avsnitt Närvarostyrning. 6

7 Värme (UO1) Funktionsknappen Värme/Värme (UO1/UO) Värme/Kyla Värme/Kyla med VAV-reglering och forcering av tilluften (UO1/UO/UO) Värme/Kyla med VAV-reglering (UO1/UO/UO) Kyla (UO1) Kyla/Kyla (UO1/UO) För reglerfallen gäller att UO1 används för den vänstra reglerfunktionen och UO används för den högra reglerfunktionen. I de fall då endast en reglerfunktion är aktiv (Värme eller Kyla) används enbart UO1. VAVfunktion via UO. Shutdown (Off eller Unoccupied) Då man håller inne Funktionsknappen i mer än 5 sekunder ändrar regulatorn driftläge till "Shutdown" vilket kan vara "Off" eller "Unoccupied" oavsett aktuellt driftläge. Vilket driftläge, Off eller Unoccupied, som aktiveras är konfigurerbart via displayen. Fabriksinställningen är att man kommer till "Unoccupied". Värme I reglerfall Värme är regulatorn alltid en värmeregulator och reglerar efter grundbörvärde värme plus/minus börvärdesjustering. Börvärdet kan justeras med börvärdesratten eller i displayen. Vid ett kort tryck på Funktionsknappen då regulatorn befinner sig i driftläge Shutdown eller Förinställt driftläge skiftar regulatorn till driftläge Boost. Vid ett kort tryck då regulatorn befinner sig i Boost ändrar den driftläge till Förinställt driftläge. Efter en inställbar tid i Boost (FI=6 minuter) återgår regulatorn till det färinställda driftläget. För hantering av Funktionsknappen i kombination med central styrning, se avsnitt Central styrning nedan. Värme/Värme Regulatorsignal delas I reglerfall Värme/Värme är regulatorn alltid en värmeregulator och den reglerar efter grundbörvärde värme plus börvärdesjustering. Regulatorutsignalen delas vid halva utsignalen (5) till två ställdon regulatorutsignal styrs ut till värmeställdon 1 och regulatorutsignal styrs ut till värmeställdon. Se nedanstående figur. Närvarodetektor Värme/Kyla För lokal styrning av driftläget med avseende på närvaro i rummet ansluts en STRZ-9-1 närvarodetektor. Vid närvarostyrning ska parameter 45 ändras till 1 = Unoccupied och parameter 17 ändras till. Detta för att erhålla funktion enligt bild under där regulatorn vid aktiverad närvarogivare skiftar till driftsläge Occupied, när närvarogivare avaktiveras återgår regulatorn till driftsläge Unoccupied (för att erhålla en energibesparing). Reglering STRA-14 kan konfigureras för olika reglerfall/ Reglersekvenser (Parameter 11, FI = 4 = Värme/Kyla med VAV-reglering med forcerad ventilation): 7 I reglerfall Värme/Kyla arbetar regulatorn som värmeregulator då rumstemperaturen är lägre än grundbörvärde värme plus halva neutralzonen. Neutralzonen är skillnaden i temperatur mellan börvärde värme och kyla. Då rumstemperaturen är högre än denna gräns är regulatorn en kylregulator, en hysteres på,1 finns vid omslaget mellan värmeregulator och kylregulator. Vid värmereglering arbetar regulatorn efter grundbörvärde värme plus börvärdesjustering och vid kylreglering efter grundbörvärde kyla plus börvärdesjustering.

8 på denna sekvens så att -5 är luftkyla och 51-1 är vattenkyla. Detta justeras genom att man ändrar på parameter 9. 9= Frikyla är av - Vattenkyla -5 och 51-1 är luftkyla 9=1 Frikyla är på Luftkyla -5 och 51-1 är vattenkyla Frikyla kan också sättas på och av via Modbus. Ställdonstyper CO -reglering STRA-14 kan användas med två typer av ställdon: STRZ är en aktiv CO -givare (-1V), med detta tillbehör erhålls en funktion där regulatorn stegar steg för steg från normaldysinställningen efter behov. Dysinställningen ökas då ppm nivån överstiger värdet på parameter 11 (5 ppm) och når max dysinställning (parameter 5) då ppm nivån överstiger värdet på parameter 11 (1 ppm). Värme/ Kylareglering (PI) sker parallellt med CO -reglering och uppstår ett kyl- resp. värmebehov behov styrs signal ut på resp. utgång (UO1 och UO). Vid CO reglering ska parameter 81 ändras till 5 för att aktivera funktionen. Analoga...1 V-ställdon Kyla...1 V I reglerfall Kyla är regulatorn alltid en kylregulator och den reglerar efter grundbärvärde kyla plus bärvärdesjustering. Termiska ställdon Ställdonstyp konfigurerar man via parametermenyn i displayen, (parameter och 1). Observera att adapter kan krävas om annat ställdon än FläktWoods STRZ-71 används. Analoga ställdon Följande inställningar av utsignal kan göras för analoga ställdon:...1 V (F5) 1... V 1... V Termiskt ställdon Kyla/Kyla Då styrning för termiskt ställdon valts styrs detta via utgång UO... digitalt med pulser tidsproportionellt. Genom att pulsa varieras öppningsgraden på ställdonet (och dess ventil). Periodtiden (i sekunder) är summan av utstyrd tid till och tid från på utgången och periodtiden är FI=6s. Regulatorn varierar utstyrd tid till och tid från steglöst beroende av utsignalbehov till ställdonet. Regulatorsignal delas I reglerfall Kyla/Kyla är regulatorn alltid en kylregulator och den reglerar efter grundbörvärde kyla plus börvärdesjustering. Regulatorutsignalen delas vid halva utsignalen (5) till två ställdon regulatorutsignal styrs ut till kylställdon 1 och regulatorutsignal styrs ut till kylställdon. Se nedanstående figur. Motionering För alla ställdon oavsett typ sker motionering. Regulatorn utför detta med ett inställt intervall i timmar (FI= timmars intervall). Motioneringen innebär att en öppnasignal skickas till ställdonet under lika lång tid som gångtiden för ställdonet är konfigurerad. Därefter skickas en stängsignal under lika lång tid och sedan är motioneringen färdig. Kondensvakt Speciell ingång CI Frikyla Vid normaldrift prioriterar kylsekvensen att använda vattenkyla, dvs utgång UO där kylventilen är kopplad. Räcker inte kylventilen till för att nå önskat börvärde, ökas luftflödet steg för steg genom att öppna större dysor genom UO. Alltså kylsekvensen är uppdelad så att -5 är vattenkyla och 51-1 är luftkyla. Vid vissa delar på året har man gratis kyla genom att luften ute är kallare än börtemperatur och då kan man på STRA-14 skifta 8 Det finns en speciell ingång (CI) på STRA-14. Denna ingång är speciellt anpassad för kondensvakt, STRZ-16 och fungerar internt som en digital ingång, dvs. kondens eller ej kondens. Vid utlöst kondensvakt blockeras kylutstyrningen och regulatorn sätts i neutralläge. Då kondensvakten återgår börjar regulatorn reglera från neutralläget.

9 varefter värdet på parametern visas och parameternumret försvinner. Värdet på parametern kan nu ändras med ÖKA- och MINSKA-knapparna. Genom att hålla ÖKA- eller MINSKA-knappen intryckt ändras värdet i displayen till en början långsamt. Därefter ökas ändringshastigheten stegvis med ungefär -4 steg och ca - sekunder mellan stegen. Fönsterkontakt Då fönsterkontakt konfigurerats ställs regulatorn i normal drift vid stängt fönster. Vid öppet fönster ställs regulatorn i läge off, värme och kylutgångar sätts till V och frysskyddsfunktionen aktiveras. Frysskydd WEGA Standard/WEGA Power, STELLA, NOVA STRA-14 har inbyggt frysskydd vid frånkopplad regulator. Frysskyddet förhindrar att temperaturen understiger 8. Återgång till normal fläkthastighet och reglering sker automatiskt när frysskyddet återgått. Parameter 7 används för att välja hålinställning för luftflöde i Normal mode. Styra belysning med en närvarogivare Det är möjligt att styra belysningen med en närvarogivare via ett relä och dess anslutning (STRZ-7-b). Ljuset släcks automatiskt när rummet är obemannat. Elnslutningfrån reläet till STRA-14 sker med en skruvlös snabbkoppling. Hålinställning STELLA WEGA Standard WEGA Power NOVA Parameter 6 ska ändras till 1 då denna funktion används. Hålinställning för luftflöde vid Energy Saving Mode och Boost Mode är inställningsbart enligt ovanstående tabell via parametrar 6 och 8. Kopplingsschema Energy Saving Mode är via parameter 6 justerbart mellan hålinställningsläge 1-4 Boost Mode är via parameter 8 justerbart mellan hålinställningsläge -6. Volttal x 1 måste anges för dysa -5 (1 och 6 är fasta värden). Detta anges på parameter -. Se tabell ovan för värde på dysorna på respektive baffel. Bekräfta/ångra För att bekräfta ändringen av parametern trycker man ännu en gång på Funktionsknappen, varefter displayen återgår till att visa parameternumret. Innan man bekräftar ändringen kan man få tillbaka ursprungsvärdet, dvs. värdet innan man började ändra, genom att trycka på ÖKA- och MINSKA-knapparna samtidigt. Ursprungsvärdet kommer då tillbaka i displayen. Återgå Parameterinställningar STRA-14 levereras med ett antal fabriksinställningar. För att erhålla önskad funktion, behöver regulatorn anpassas till sin applikation. Detta ställs in via parametermenyn i displayen. Applikationer kan variera kraftigt och felinställda parametrar kan inverka negativt på regulatorns och applikationens funktion. Var därför noga med att ställa in de parametrar som är kritiska för just din applikation. Vid oklarheter, kontakta FläktWoods TSS controls. Efter ca 1 minut, eller då man trycker på ÖKA och MINSKA samtidigt när man befinner sig i menyn, återgår displayen till normal visning. Efter sista parametern visas texten Exit i displayen. Vid tryck på Funktionsknappen när Exit visas hoppar man också ur parametermenyn. Trycker man på ÖKA kommer man till första parametern och vid tryck på MINSKA kommer man till sista parametern. Parametermenyn I displayen på STRA-14 finns möjlighet att ställa in olika parametervärden i en parametermeny. Denna parametermeny kommer man till genom att trycka på ÖKA- och MINSKA-knapparna samtidigt under ca 5 sekunder till Serviceindikeringen tänds i displayen. Därefter trycker man på ÖKA-knappen två gånger. I parametermenyn visas först bara ett parameternummer, P1, P, P osv. Man bläddrar mellan parametrarna genom att trycka på ÖKA- och MINSKA knapparna. När rätt parameter är vald trycker man på Funktionsknappen 9

10 Parameterlista Följande parametrar är ändringsbara i parametermenyn (FI = Factory setting = Fabriksinställt värde): Parameter Förklaring Värde nummer 1 Börvärde värme vid Occupied Börvärde kyla vid Occupied Standby Neutralzon 4 Börvärde värme vid Unoccupied 5 Börvärde kyla vid Unoccupied 6 Frostskyddsbörvärde 7 P-Band 8 I-Tid 9 Changeover differens temperatur kyla (rum och medie) 1 Changeover differens temperatur värme (rum och medie) 11 Värme/Kyla Funktion =Värme, 1=Värme/Värme, =Värme eller kyla via changeover, =Värme/Kyla, 4=Värme/Kyla med VAV och forcerad ventilation, 5=Värme/kyla med VAV, 6=kyla, 7=Kyla/Kyla, 8=Värme/kyla med UO, 9=Värme/kyla med ChangeOver 1 Tid i Bypass-läge 1 Frånslagstimer vid närvaro /ej narvaro 14 Tillslagsfördröjning för närvaro 15 Ansluten givare AI1 =Intern, 1=Extern, =Changeover givare 16 UI1 Signal = Inaktiverad, 1 = Changeover givare digital, = Changeover givare analog 17 Ansluten givare DI1 =Inaktiverad, 1=Fönsterkontakt, =Närvarogivare, 4=Changeover givare 18 Ansluten givare DI =Inaktivarad, 1=Fönsterkontakt, =Kondensgivare, 4=Changeover givare Funktion på UO1 =Ingen, 1=Termsiskt ställdon värme, = Ingen, =Värmestäddon...1V, 4= Ingen, 5=På/av ställdon värme, 6= Ingen 1 Funktion på UO = Ingen 1= Ingen, =Termiskt kylställdon, =Ingen, 4=Kylställdon 1V, 5= Ingen, 6=På/av kylställdon Funktion på UO =Ingen, 1=Forcerad ventilation digital, =Forcerad ventilaton Steg Analog, =Ingen, 4=Analog utsignal, 5=Ingen, 6=Styr till EC-fläkt 4 UO utsignal i manuellt läge 8 Typ av ställdon till UO =-1v, 1=-1v, =1-v, =1-v 9 Typ av värmeställdon =-1v, 1=-1v, =1-v, =1-v Typ av kylställdon =-1v, 1=-1v, =1-v, =1-v 1 Periodtid för värmeställdonet vid termiskt ställdon Periodtid för kylställdonet vid termiskt ställdon -- (Används ej) 4 -- (Används ej) 5 -- (Används ej) 6 Tid mellan motionering av värmeställdon =Inactive 7 Tid mellan motionering av kylställdon =Inactive 8 Hysteres för termiskt värmeställdonfunktion 9 Hysteres för termsikt kylställdonsfunktion 4 Miniumum värmeutsignal 41 Fläkt i lågfart(not in use) 4 Visningsvärde på displayen =Temperaturärvärde, 1=Värmebörvärde, =Kylbörvärde, =Medelbörvärde värme/kyla, 4=Bara börvärdesjustering, 5=CO, 6=Värmebörvärde + börvärdesjustering, 7=Kylbörvärde + börvärdesjustering, 8=Medelbörvärde kyla/värme + börvärdesjustering, 9=Beräknat flöde i L/S (används ej) 4 Högsta tillåtna börvärdesjusteringen uppåt 44 Högsta tillåtna börvärdesjusteringen nedåt 45 Förinställt driftläge =Off, 1=Unoccupied, =Stand-by, =Occupied 46 Driftläge vid intryckt närvaroknapp i 5 S =Off, 1=Unoccupied 47 Väljer driftläge vid central styrning =Off, 1=Unoccupied, =Standby, =Occupied, 4=Används ej, 5=Ingen central styrning 48 Minflöde på kylutgång UO i av -1V då reglerfall värme/kyla med VAV och forcerad ventillation är vald samt i occupied läge. (Påverkar ej UO i Unoccupied) 49 Maxflöde på kylutgång UO i av -1V då reglerfall värme/kyla med VAV och forcerad ventillation är vald 5 Fläktstyrning (Används ej) =Ingen styrning, 1=Heating, =Cooling, =Båda 51 Fläkthastinghet 1 (Används ej) 5 Fläkthastighet (Används ej) 5 Fläkthastighet (Används ej) 54 FLäkt Start/Stop Hyst (Används ej) 55 Fläkthastighet (Används ej) 56 Temperaturkompensering extern temperaturgivare AI1 57 Temperaturkompenseirng UI1 58 Termperaturkompensering intern temperaturgivare 1 Enhet FI STRA-14 sek min min min sek sek sek sek Tim Tim

11 Parameterlista Följande parametrar är ändringsbara i parametermenyn (FI = Factory setting = Fabriksinställt värde): Parameter Förklaring nummer 59 Filterfaktor för analoga teperatur ingångar 6 Normalt öppen/ Normalt stängd DI1 61 Normalt öppen/ Normalt stängd DI 6 Normalt öppen/ Normalt stängd UI1 6 Manuell/ Auto värmeutsignal 64 Manuell/ Auto kylutsignal 65 Manuell/Auto forcerad ventilation 66 Manuell / Auto styrning av changeover läget 67 Värmeutsignal i manuellt läge 68 Kylutsignal i manuellt läge 69 Modbus Adress Värde Modbus Paritet Modbus Timeout Modbus Svarsfördrjöning Värmeutsignal Börvärdesjustering vy i displayen =Ingen, 1=Udda, =Jämn Frikyla Forcerad Ventilation styrläge Driftläge vid aktiverad närvaro EXOline adress PLA = För N/C-ställdon, 1=För N/O-ställdon =Bara börvärdesjustering, 1=Aktivt börvärde + börvärdesjustering, =Värmebörvärde + börvärdesjusteirng, =Kylbörvärde + börvärdesjustering, 4=Occupied värmebörvärde + börvärdesjustering, 5=Occupied Kylbörvärde + börvärdesjustering, 6=Medel occupied börvärde + börvärdesjustering =Av, 1=På =Ingen åtgärd, 1=Forcerad värme och kyla 1, =Forcerad kyla 1 =Occupied, 4=Bypass 79 EXOline adres ELA 8 81 Kylutsignal AI insignal = För N/C - ställdon, 1=För N/O - ställdon =Inaktiverad, 5=CO, 7=-1, 8=Flödesberäkning, 9=-1V Flöde vid volt AI (Används ej) Flöde vid 1 volt AI (Används ej) Minsta tid för öppen ventil vid beräkning av changeover görs. Nedre temperaturgräns för Alarm Övre temperaturgräns för Alarm CO nivå för att gå till Boost Mode (Inte för STRA-14) Nedre CO Nivå. Värde för att boost mode timer ska börja räkna ned Filterfaktor för AI CO CO givare PPM vid v CO givare PPM vid 1v VAV CO Nedregräns för start av luftflödesreglering VAV CO Övre gräns för max luftflöde Kommunikation =EXOline/Modbus, 1=BACnet BACnet adress Above 17 = Slave 116 BACnet enhet ID 4 första siffrora 117 BACnet enhet ID sista siffrora BACnet Max Master Kommunikationshastighet Reset kommunikation till FI (Modbus 9K6, 8, N, 1) Lägsta värde fläkten behöver för att starta (Används ej) Högsta hastigheten på fläkten (Används ej) STRA-modell Mjukvarurevision Mjukvarurevision Mjukvarurevision Mjukvarurevision Voltage x 1 for nozzle Voltage x 1 for nozzle Voltage x 1 for nozzle Enhet FI STRA-14, 1 Set by production (same as EXOline ELA) 5 =N/O, 1=N/C =N/O, 1=N/C =N/O, 1=N/C =, 1=Manuall, =Auto =, 1=Manuall, =Auto =, 1=Manuall, =Auto =Värmereglering, 1=Kylreglering, =Automatiskt omslag MilliSek MilliSek Set by Production Set by Production l/s l/s sek 6 PPM PPM PPM PPM PPM PPM, 5 1 Set by Production (Last Digits of ELA) Set by Production ("A" of PLA & ELA) Set in Production, uses "PL" of PLA 17 =96, 1=19, =84, =768 (BACnet) 199 = STRA-7, 194 = STRA-4, 1945 = STRA-14 V V Read Only

12 Parameterlista Följande parametrar är ändringsbara i parametermenyn (FI = Factory setting = Fabriksinställt värde): Parameter Förklaring Värde Enhet FI STRA-14 nummer Voltage x 1 for nozzle Största luftdysa vid 1 kylbehov 5 5 Största luftdysa vid 1 CO 6 6 Luftdysa vid Off, Unoccupied & Standby 1 7 Luftdysa Occupied mode 8 Luftdysa vid Boost mode (Nås bara genom att trycka på 6 knappen) 9 Frikyla =Av, 1=På Typ av STRA =STRA-4, 1=STRA-14 1 Våning där STRA är placerad 9999=Används ej i IPSUM 4 Rum där STRA är placerad 9999=Används ej i IPSUM 5 4 första siffrorna på serienummret 6 4 mittensiffrorna på serienumret 7 4 sista siffrorna på serienumret 1

13 Snabbinstallation STRA-14 STRA-14 är en rumsregulator som används till flera kylbafflar. För varje baffel måste unika inställningar göras på STRA-14 då den ska arbeta tillsammans med denna. Den här på följande snabbinstallation hjälper dig att göra dessa inställningar. 1. Tryck på ÖKA/MINSKA-knapparna samtidigt i ungefär 5 sekunder tills "Service" lyser i displayen.. Dubbelklicka på ÖKA-knappen för att gå in i parameterlistan där alla parametrar ställs in. 1. Tryck in värdet för spänningen (spänningen i V x 1) för hål 5 och spara sedan värdet genom att trycka på STELLA 75 WEGA/NOVA 7 (förinställt) WEGA Power Närvarogivare Om en närvarogivare inte ska installeras, gå till punkt 15. Justera parametrar relaterade till modell/typ av kylbaffel 1. Rumsregulatorn har fabriksinställningar för WEGA (IQIF)/NOVA (IQFH). Om en sådan baffel används, gå till punkt Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 45 och tryck sedan på Funktionsknappen (On/ 1. Ändra värdet till "1" (Unoccupied). Spara genom att trycka på. Rumsregulatorn arbetar med en 6-positionsreglering på hålinställningen i kylbaffeln. Varje hål motsvarar en likspänning mellan 1 V och behöver inte justeras. 1. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 17 och tryck sedan på Funktionsknappen (On/ Följande steg visar hur du ställer in spänningen på regulatorn för varje hål. Hål 1 är låst till V och hål 6 (hål för WEGA Power) är låst till 1 V och behöver inte justeras. 14. Ändra värdet till "". Spara genom att trycka på. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter och tryck sedan på Funktionsknappen (On/ Om en temperaturgivare inte ska installeras, gå till punkt 17. Extern temperaturgivare 4. Tryck in värdet för spänningen (spänningen i V x 1) för hål och spara sedan värdet genom att trycka på 15. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 15 och tryck sedan på Funktionsknappen (On/ 16. Ändra värdet till "1" (Extern temperaturgivare). Spara genom att trycka på STELLA WEGA/NOVA 1 (förinställt) Fönsterkontakt WEGA Power 5. Tryck på ÖKA-knappen en gång för att gå till parameter 1 och tryck sedan på Funktionsknappen (On/ 6. Tryck in värdet för spänningen (spänningen i V x 1) för hål och spara sedan värdet genom att trycka på funktionsknappen. Om en fönsterkontakt inte ska installeras, gå till punkt Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 18 och tryck sedan på Funktionsknappen (On/ 18. Ändra värdet till "1" (Fönsterkontakt). Spara genom att trycka på STELLA 4 CO-givare WEGA/NOVA 8 (förinställt) WEGA Power Om anläggningen inte har en CO-givare, gå direkt till punkt Tryck på ÖKA-knappen en gång för att gå till parameter och tryck sedan på Funktionsknappen (On/ 19. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 81. Tryck på Tryck in värdet för spänningen (spänningen i V x 1) för hål 4 och spara sedan värdet genom att trycka på Kondensgivare Om anläggningen inte har en kondensgivare, gå till punkt. STELLA 59 WEGA/NOVA 56 (förinställt) 1. Tryck ÖKA / MINSKA - knapparna för att komma till parameter 18. Tryck på WEGA Power 9. Tryck på ÖKA-knappen en gång för att gå till parameter och tryck sedan på Funktionsknappen (On/. Ändra värdet till 5. Spara med 1. Ändra värdet till "". Spara med

14 Snabbinstallation STRA-14 Belysning via närvarogivare. Tryck ÖKA/MINSKA knapparna för att komma till parameter Ändra värdet till 1. Spara med Justera börvärden Följande steg är för att justera börvärden för rumsregulatorn. Den har fabriksinställda värden som är rekommenderade av och som inte behöver justeras. Börvärde värme (förinställt ) 5. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 1 och tryck sedan på Funktionsknappen (On/ 6. Ändra värdet till önskad börvärdestemperatur värme i. Spara genom att trycka på Börvärde kyla (förinställt 4) 7. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter och tryck sedan på Funktionsknappen (On/ 8. Ändra värdet till önskad börvärdestemperatur kyla i. Spara genom att trycka på Hålinställning för driftsläge Boost (vid max kylbehov) (förinställt dysa 5) 5. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 4 och tryck sedan på Funktionsknappen (On/ 6. Ändra värdet på hålinställning (-6) för driftsläge Boost vid max kylbehov. Spara genom att trycka på Hålinställning för driftsläge Boost (vid hög CO- nivå) (förinställt dysa 6) 7. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 5 och tryck sedan på Funktionsknappen (On/ 8. Ändra värdet på hålinställning (-6) för driftsläge Boost vid hög CO -nivå. Spara genom att trycka på För mer detaljerad information se underhållsmanualen. Hålinställning för Energi Saving (Energisparläge) (förinställt dysa 1) 9. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 6 och tryck sedan på Funktionsknappen (On/. Ändra värdet på hålinställning (1 4) för Energi Saving (Energisparläge). Spara genom att trycka på Hålinställning för driftsläge Normal (förinställt dysa ) 1. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 7 och tryck sedan på Funktionsknappen (On/. Ändra värdet på hålinställning ( 5) för driftsläge Normal. Spara genom att trycka på Hålinställning för driftsläge Boost (via Funktionsknappen) (förinställt dysa 6). Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 8 och tryck sedan på Funktionsknappen (On/ 4. Ändra värdet på hålinställning (-6) för driftsläge Boost via Spara genom att trycka på 14
