1 RUMSREGULATOR STRA-14 TEKNISKA DATA, INSTALLATION OCH SKÖTSEL

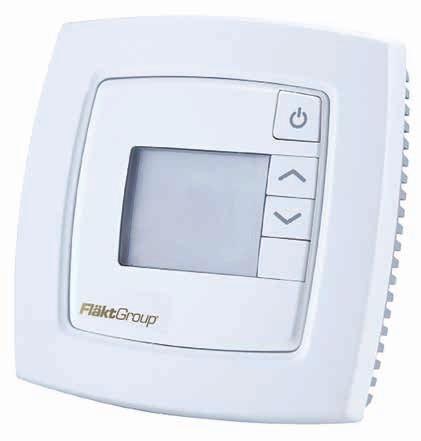

2 2 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel STRA-14 RUMSREGULATOR FÖR KYLBAFFLAR BESKRIVNING STRA-14 är en förprogrammerad rumsregulator avsedd för att reglera temperaturen och CO 2 -nivån i efterbehandlingssystem. Den är förprogrammerad med kommnikaton och är lämplig för lokaler där man eftersträvar hög komfort och låg energiförbrukning, till exempel kontor, skolor, köpcentra, flygplatser, hotell och sjukhus etc. STRA-14 kan optimera energiåtgången i lokaler med olika rumskrav: närvaro, CO 2 -nivå, yttre villkor (frikylfunktion) och tidsstyrning. Det termiska ventilställdonet på vattenbatteriet (värme och kyla) är reglerat av STRA-14 via 24 V PWM signal eller 1 V-signal. Det linjära ventilställdonet på utloppet i induktionssystem (WEGA, WEGA Power, STELLA och NOVA kylbafflar) styrs med 1 V - signal. Rumsregulatorn STRA-14 förebygger risken för kondens i rummet tack vare en kondensgivare som är placerad ovanför kanaldragningen eller en fönsterkontakt. HUVUDEGENSKAPER Temperaturreglering CO 2 nivåreglering Frikylfunktion Närvaroindikering Kondensvakt Kommunikation: Modbus eller Bacnet Driftlägesval (normal, boost eller energisparläge) SPECIFIKATIONER Matningsspänning 18-3 V AC, 5-6 Hz Inbyggd temperaturgivare Display för enkelt handhavande 3 eller 6 lägesgivare för kylbafflar Enkel installation med separat väggplatta med kabelkontakter Kommunikation via RS485 (Modbus, Bacnet eller Exoline) Utgångar för termiskt ställdon 24 V AC eller 1 V-signal Ingångar: extern rumsgivare, närvarogivare, kondensvakt alternativt fönsterkontakt 5 olika förprogrammerade reglersekvenser lämliga för kylbafflar PRODUKTKOD EXEMPEL Rumsregulator för kylbafflar STRA-14---

3 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 3 APPLIKATIONSEXEMPEL - TEMPERATURREGLERING SYFTE Kontrollera temperaturen med hjälp av de termiska ställdonen. OBSERVERA Extern temperaturgivare STRZ-5 kan användas när den interna temperaturgivaren inte kan mäta medeltemperaturen i rummet (p g a STRA-14:s placering). Kondensvakt STRZ-16 och fönsterkontakt STRZ-38 kan inte kopplas in samtidigt. Om annat termiskt ställdon än STRZ-7 används kan en adapter kan vara nödvändig.

4 4 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel APPLIKATIONSEXEMPEL - TEMPERATURREGLERING MED ENERGIBESPARING SYFTE Kontrollera temperaturen i stängda rum med hjälp av termiska ställdon och/eller motoriserad hålinställning av primärluften (om frikyla är inställd). Ger energibesparing vid driftsläge UNOCCUPIED tack vare att närvarodetektor STRZ-9 reducerar primärluften. OBSERVERA Extern temperaturgivare STRZ-5 kan användas när den interna temperaturgivaren inte kan mäta medeltemperaturen i rummet (p g a STRA-14:s placering). Kondensvakt STRZ-16 och fönsterkontakt STRZ-38 kan inte kopplas in samtidigt. Om annat termiskt ställdon än STRZ-7 används kan en adapter kan vara nödvändig.

5 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 5 APPLIKATIONSEXEMPEL - CO 2 -NIVÅ OCH TEMPERATURREGLERING MED ENERGIBESPARING SYFTE Kontrollera CO2-nivån i kontorslandskap och konferensrum med hjälp av motoriserad hålinställning av primärluften. Kontrollera temperaturen i stängda rum med hjälp av termiska ställdon och/eller motoriserad hålinställning av primärluften (om frikyla är inställd). Ger energibesparing vid driftsläge UNOCCUPIED tack vare att närvarodetektor STRZ-9 reducerar primärluften. OBSERVERA Extern temperaturgivare STRZ-5 kan användas när den interna temperaturgivaren inte kan mäta medeltemperaturen i rummet (p g a STRA-14:s placering). Kondensvakt STRZ-16 och fönsterkontakt STRZ-38 kan inte kopplas in samtidigt. Om annat termiskt ställdon än STRZ-7 används kan en adapter kan vara nödvändig.

6 6 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel APPLIKATIONSEXEMPEL - ÖVRIGT STRA KYLBAFFEL Termiskt ställdon och ventil STRZ-7 STRA KYLBAFFEL MED VÄRME OCH KYLA 2 x Termiskt ställdon och ventil STRZ-7 Kondensgivare STRZ VAC 24 VAC 23 VAC 23 VAC Transformator STRZ-24-1 Transformator STRZ-24-1 STRA KYLBAFFEL Termiskt ställdon och ventil STRZ-7 STRA KYLBAFFEL Termiskt ställdon och ventil STRZ-7 Närvarogivare STRZ-9-1 Kondensgivare STRZ-16-1 Kondensgivare STRZ VAC 24 VAC 23 VAC Transformator STRZ-24-1 Termiskt ställdon och ventil STRZ-7 RADIATOR 23 VAC Transformator STRZ-24-1 Termiskt ställdon och ventil STRZ-7 RADIATOR STRA UPP TILL ÅTTA KYLBAFFLAR Åtta termiska ställdon och ventiler STRZ-7 Kondensgivare STRZ VAC 23 VAC Transformator STRZ-24-1 Åtta termiska ställdon och ventiler STRZ-7 ÅTTA RADIATORER

7 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 7 TEKNISKA DATA Matningsspänning Intern förbrukning 18 3 VAC, 5 6 Hz 2,5 VA Omgivningstemperatur 5 C Förvaringstemperatur C Luftfuktighet Kapslingsklass Kommunikation Modbus - BACnet - MSTP Kommunikationshastighet Inbyggd temperaturgivare Material, hölje Vikt Max 9 % rel fukt IP2 RS485 (EXOline eller Modbus) med automatisk avkänning/växling 8 bits, 1 eller 2 stoppbitar. Udda, jämna (FS) eller ingen paritet. 96 bps (kan inte ändras) NTC-typ, mätområde 5 C, noggrannhet ±,5 C vid 15 3 C Polykarbonat, PC 11 g Vid inkoppling av komponenter till rumsregulator STRA-14 får inte kabeldimension mindre än,75 mm 2 användas. KOMMUNIKATION STRA-14 använder BACnet och Modbus för kommunikation som standard. Den kan användas som fristående enhet eller anslutas till ett centralt SCADA-system via RS485 (BACnet, Modbus eller Exoline). DISPLAY INGÅNGAR Extern rumsgivare Närvarogivare Kondensgivare alt. fönsterkontakt CO 2 -givare UTGÅNGAR Forcerad ventilation Ventilställdon alt. värmeställdon Termiskt ställdon Reglering Motionering Anslutningsplintar MÅTT PT1-givare, 5 C. En passande givare är FläktGroup STRZ-5 Slutande potentialfri kontakt. En passande närvarogivare är FläktGroup STRZ-9. FläktGroup kondensgivare STRZ-16 alt. fönsterkontakt STRZ-38 respektive potentialfri kontakt STRZ-18 ( 1 V). 24 VAC ställdon, max,5 A 2 utgångar Ventilställdon 1 VDC, max 5 m 24 VAC, max 2, A Kyla eller värme FI = 23 timmars intervall Så kallad lyftande typ för kabeltvärsnitt 2,1 mm 2 Funktionsknapp Bekräftar justering Växlar mellan driftsläge BOOST och NORMAL Tryck in knappen mer än 5 sek för att starta/stänga av STRA-14 eller gå till driftsläge UNSCHEDULED; beroende på inställningen av parameter ÖKA-knapp (Ökar börvärdet för rums temperaturen) MINSKA-knapp (Minskar börvärdet för rums temperaturen) 28 mm Denna produkt uppfyller kraven för gällande europeisk EMC-standard, CENELEC EN och EN , och kraven för gällande europeisk LVD-standard IEC Den är CE-märkt.

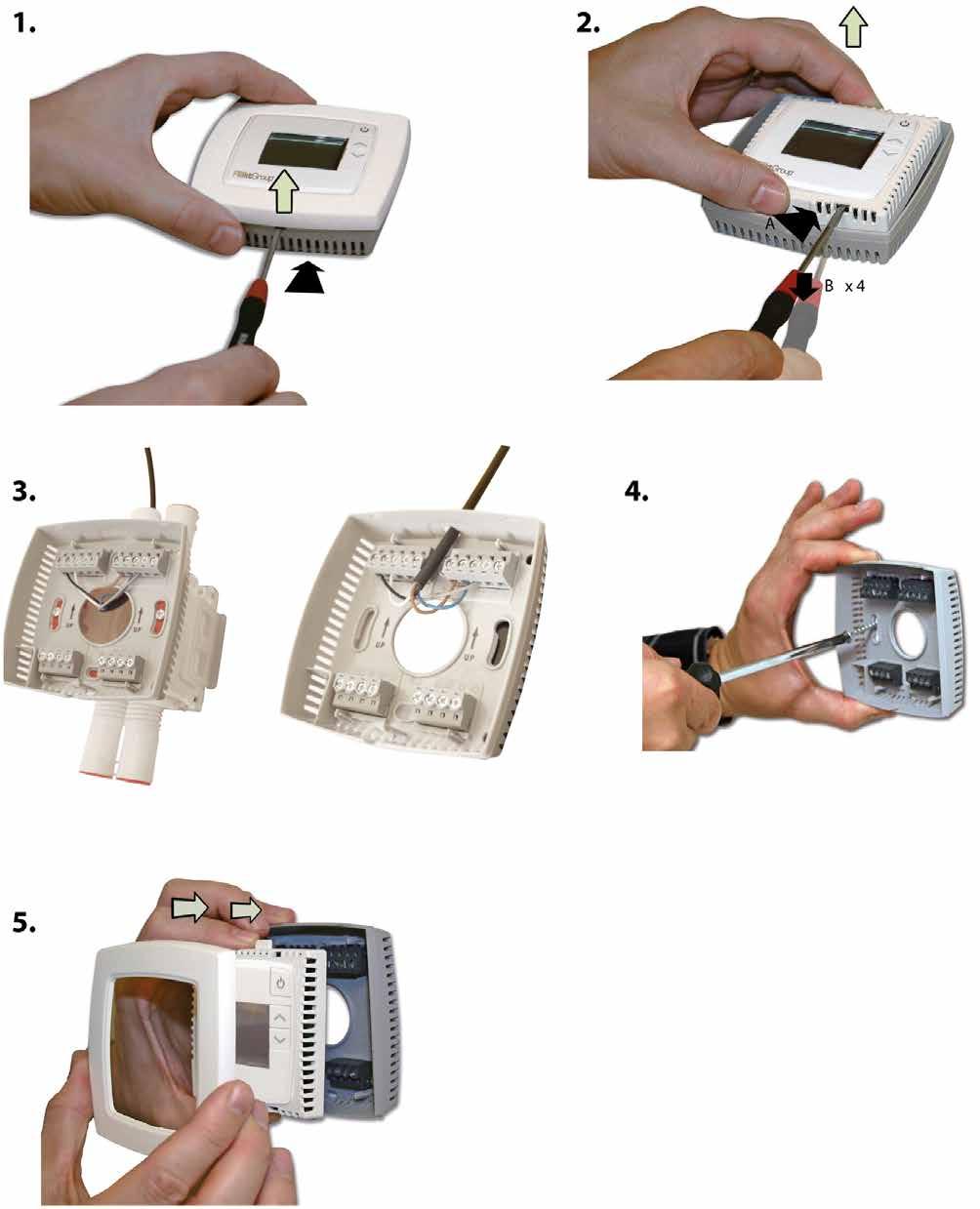

8 8 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel INSTALLATION INSTALLATIONSANVISNING Följ lokala säkerhetsföreskrifter vid installation av produkten. Alternativt

9 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 9 KOPPLINGSSCHEMAN KOPPLINGSSCHEMA FÖR STRA-14 MED IQAZ-23, STRZ-5, STRZ-24, STRZ-7 OCH FÖNSTERKONTAKT STRZ-38 Temperaturgivare STRZ-5 Transformator 24 V AC Närvarogivare STRZ-18 CO 2 -givare STRZ-18 NC COM NO 24 V -1V G G Fönsterkontakt STRZ-38 Spjällställdon IQAZ-23 1 Röd G 2 Svart G 8 Grå Y 9 Rosa U STRZ-7 Kyla Brun Blå STRA CO 2 -givare STRZ STRZ STRZ (-1V) (G) (G) STRZ-7 Värme Brun Blå KOPPLINGSSCHEMA FÖR STRA-14 MED IQAZ-23, STRZ-5, STRZ-9, STRZ-18, STRZ-7 OCH KONDENSGIVARE STRZ-16 Temperaturgivare STRZ-5 C Närvarogivare STRZ-18 CO 2 -givare STRZ-18 NC COM NO 24 V -1V G G STRA CO 2 -givare STRZ STRZ STRZ (-1V) (G) (G) Kondensgivare STRZ-16 + Transformator 24 V AC Spjällställdon IQAZ-23 1 Röd G 2 Svart G 8 Grå Y 9 Rosa U STRZ-7 Kyla Brun Blå STRZ-7 Värme Brun Blå

10 1 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel REGULATORHANTERING, DISPLAY, FUNKTIONSKNAPP HANTERING AV REGULATOR + B A 42 A 43 B + 42 A 43 B + G G G G G G 24 VAC I läge Occupied reglerar regulatorn utifrån ett värmebörvärde (FI = 22 C), eller ett kylbörvärde (FI = 24 C) som går att ändra med ÖKA- och MINSKAknapparna. Genom att trycka på ÖKA ökar man aktuellt börvärde med,5 C per tryck till maxbegränsningen (FI = +3 C). Genom att trycka på MINSKA minskar man aktuellt börvärde med,5 C per tryck till minbegränsningen (FI = -3 C). Omkopplingen mellan värme- respektive kylbörvärde sker automatiskt i regulatorn beroende på värme eller kylbehov. DISPLAY Displayen ger följande indikeringar: Börvärde Inne- resp. utetemperatur 42 A 43 B + G G 1 11 Driftsläge Boost 24 VAC Ändringsbart värde Närvaroindikering Aktuell tempe ratur i C med en decimal FUNKTIONSKNAPPEN Vid ett kort tryck på Funktionsknappen (mindre än 5 sekunder) då regulatorn STRA-14 befinner sig i Förinställt driftläge (Parameter 45, F5 = 3 = Occupied) skiftar regulatorn till driftläge Boost. Vid ett kort tryck då regulatorn befinner sig i Boost går den till Förinställt driftläge. Då man håller inne Funktionsknappen i mer än 5 sekunder ändrar regulatorn driftläge till Unoccupied oavsett aktuellt driftläge. Vid ett kort tryck i driftläge Unoccupied återgår regulatorn till Boost (i 6 minuter, detta är en förinställd tid, som via inställning av para meter 12 kan ändras). DRIFTLÄGEN FÖR KYLBAFFLARNA WEGA OCH NOVA Bypass = Boost-läge Occupied = Normalt läge Unoccupied = Energisparläge OFF: Unoccupied (visar även temperatur) eller OFF-indikering (enbart OFF) STANDBY: Standby-indikering SERVICE: Inställning av parametrar Öppet fönster COOL/HEAT: Visar om enheten styr efter värme- eller kylbörvärdet Tack vare parameter 42 kan man visa följande information: = Rumstemeratur (förinställt värde) 1 = Börvärde värme 2 = Börvärde kyla 3 = Medelbörvärde värme/kyla 4 = Endast börvärde offset 5 = CO 2 -nivå 6 = Börvärde värme plus börvärde offset 7 = Börvärde kyla plus börvärde offset 8 = Medelbörvärde värme/kyla plus börvärde offset

11 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 11 INKOPPLING SFör att erhålla en så kompakt enhet som möjligt har STRA-14 byggts utan att ha kommunikationsingången galvaniskt skild från matningsspänningen. Detta innebär att det är viktigt att hålla ordning på G och G samt kommunikationsingångens A och B. Alla STRA-regulatorer som delar transformator och kommunikationsslinga måste använda samma transformatorpol för G (plint 1) respektive G (plint 11). På kommunikationsslingan ska A-plint (plint 42) bara kopplas till annan A-plint och B-plint (plint 43) till annan B-plint. Annars finns stor risk för kortslutning med förstörda komponenter som följd. Plint Beteckning Funktion 1 G Matningsspänning 24 V AC 11 G Matningsspänning V Ingen funktion. 2 GDO 24 V AC ut gemensam för DO. Internt kopplad med plint 1, G. 21 G V gemensam för UO. Internt kopplad med plint 11, G. 22 UO3 23 UO1 24 UO2 Styrsignal för ventilation. 3-steg analog (FI ). Ventilställdonets -1 V styrsignalsplint kopplas till plint 22 och dess matningsplintar kopplade till plint 1 och 11. Var noga med att referenspoolen G kopplas till korrekt plint på ställdonet.. Reglering av värme För ventilställdon på 1 VDC, max 5 ma. Ventilställdonets styrsignalplint för 1 V är kopplad till plint 23, och dess matningsplintar till plint 1 och 11. Se till att referenspol G ansluts till korrekt plint på ställdonet. alternativt För 24 VAC termiskt ställdon, max 2, A (fabriksinst.). Det termiska ställdonet ansluts mellan plint 23 och 2, GDO. Styrsigna för kyla För ventilställdon på 1 VDC, max 5 ma. Ventilställdonets styrsignalplint för 1 V är kopplad till plint 24, ochdess matningsplintar till plint 1 och 11. Se till att referenspol G ansluts till korrekt plint på ställdonet. alternativt För 24 VAC termiskt ställdon, max 2, A (fabriksinst.). Det termiska ställdonet ansluts mellan plint 24 och 2, GDO. 3 AI1 För extern rumsgivare, PT1. Mätområde 5 C. Givaren ansluts mellan plint 3 och 41, AGnd. 31 AI2 För 1 V ingång för CO 2 -givare. 32 DI1 33 DI2/CI Närvarogivare. En potentialfri kontakt ansluts mellan plint 32 och 4, +C. Sluten kontakt motsvarar närvaro i rummet. Se även avsnittet Närvarogivare i kapitlet Driftlägen. FläktGroup kondensgivare STRZ-16 (fabriksinst.). Givaren ansluts mellan plint 33 och 41, AGnd. alternativt Fönsterkontakt (DI). En potentialfri kontakt ansluts mellan plint 33 och 4, +C. Sluten kontakt motsvarar stängtfönster. 4 +C 24 V DC ut gemensam för DI och UI (med digital funktion) 41 AGnd Analog jordning, referens för AI och UI (med analog funktion) 42 A RS485-kommunikation A - 43 B RS485-kommunikation B +

12 12 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel DRIFTLÄGEN STRA-14 har fem olika driftlägen. Med funktionsknappen kan du växla mellan tre av dem. Dessa ställs in genom parametermenyn (parameter 45) på displayen. Occupied är det förinställda läget. OFF Driftläge Off innebär att regulatorn är frånslagen, d v s. värme och kyla är bortkopplat. Dock för ej inställd mintemperatur (parameter 6, FI = 8 C) underskridas. Om rumstemperaturen sjunker under mintemperaturen kommer regulatorn att börja värma. På displayen är bakgrundsbelysningen släckt och endast OFF indikeras. Dysinställning för luftflödet är enligt Energy Saving mode (parameter 36). På displayen är bakgrundsbelysningen släckt och endast OFF indikeras. UNOCCUPIED (ENERGISPARLÄGE) Driftläget Unoccupied är ett energisparläge. Det används när rummet där regulatorn sitter inte används under en längre tid, till exempel på kvällar, nätter eller helger. Regulatorn är redo att ändra driftläge till Occupied om någon person går in i rummet (för att använda denna funktion krävs en närvarogivare). Både värme och kyla avaktiveras inom ett temperaturområde där min- och maxtemperatur kan anges (parameter 4 resp. 5, FI min = 19 C, max = 27 C). Dysinställning för luftflödet är enligt Energy Saving mode (parameter 36) men ökas steg för steg om kylvattenventilen är fullt öppen och det fortfarande finns ett ökat kylbehov. I displayen är bakgrundsbelysningen släckt men aktuell rumstemperatur (eller börvärde beroende på konfigurering) visas. OFF indikeras även i detta fall i displayen. STANDBY (ENERGISPARLÄGE) STELLA, WEGA OCH NOVA Driftläget Standby innebär att rummet är i energisparläge och inte används för tillfället. Detta kan användas under kvällar, nätter, helger osv. Rumstemperaturen hålls inom de gällande börvärdena för värme och kyla, med ett utökat temperaturintervall (FI = ±3 C). Dysinställning för luftflödet är enligt Energy Saving mode (parameter 36) men ökas steg för steg om kylvattenventilen är fullt öppen och det fortfarande finns ett ökat kylbehov. Om t. ex. värmebörvärdet = 22 C och kylbörvärdet = 24 C kommer regulatorn att tillåta temperaturen i rummet att vara mellan 19 C och 27 C. Lokal börvärdesjustering via display på STRA- 14. Display: bakgrundsbelysningen tänd (dimmad) och STANDBY samt aktuell rumstemperatur (eller bärväde beroende på konfigurering) visas i displayen. Se vidare i avsnitt Närvarostyrning. OCCUPIED (NORMALT LÄGE) Driftläge Occupied innebär att rummet används och att därfär regleras i ett komfortläge. Regulatorn reglerar rumstemperaturen runt ett värmebörvärde och ett kylbörvärde (Parametrar 1 resp. 2, FI värmebörvärde = 22 C, kylbörvärde = 24 C). Dysinställning för luftflödet är enligt Normal mode (parameter 37) men ökas steg för steg om kylvattenventilen är fullt öppen och det fortfarande finns ett ökat kylbehov. En lokal börvärdesjustering via display på enheten eller centralt kommando kan dessutom justera börvärden ±3 C. I displayen är bakgrundsbelysningen tänd (dimmad) och närvaroindikeringen är tänd (se avsnitt Displayhantering). Aktuell rumstemperatur (eller börvärde beroende på konfigurering) visas. BYPASS (BOOST-LÄGE) STELLA, WEGA OCH NOVA Driftläge Bypass innebär att regulatorn reglerar temperaturen i rummet på samma sätt som i driftläget Occupied. För kylbaffeln innebär detta att utgången får forcerad ventilation aktiveras och att luftflödet går till ett förinställt maxläge (parameter 38). Efter en inställbar tid (Parameter 12, FI = 6 minuter) återgår regulatorn automatiskt till Förinställt driftläge. Boost aktiveras normalt via tryck på Funktionsknappen eller centralt kommando. Detta driftläge är användbart i exempelvis konferensrum, där många personer vistas samtidigt under en begränsad tid. Närvaroindikeringen och symbolen får forcerad ventilation är tända (se kapitel Displayhantering). Aktuell rumstemperatur (eller börvärde beroende på konfigurering) visas. AKTIVERING AV DRIFTLÄGEN FÖRINSTÄLLT DRIFTLÄGE Occupied är det förinställda driftläget. Konfigurering av önskat driftläge görs i parametermenyn på displayen (parameter 45). Driftläget ändras i följande fall: När Funktion-knappen trycks in. Vid aktivering/avaktivering av en närvarogivare. Via central styrning, till exempel central tidsstyrning, centralt bokningssystem etc.

13 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 13 FUNKTIONER FUNKTIONSKNAPP Shutdown (Unoccupied) Occupied (Förinställt driftläge) Tid > 5 s AVSTÄNGNING (OFF ELLER UNOCCUPIED) (Boost-läge) Då man håller inne Funktionsknappen i mer än 5 sekunder ändrar regulatorn driftläge till Shutdown vilket kan vara Off eller Unoccupied oavsett aktuellt driftläge. Vilket driftläge, Off eller Unoccupied, som aktiveras är konfigurerbart via displayen. Fabriksinställningen är att man kommer till Unoccupied. Vid ett kort tryck på Funktionsknappen då regulatorn befinner sig i driftläge Shutdown eller Förinställt driftläge skiftar regulatorn till driftläge Boost. Vid ett kort tryck då regulatorn befinner sig i Boost ändrar den driftläge till Förinställt driftläge. Efter en inställbar tid i Boost (FI=6 minuter) återgår regulatorn till det färinställda driftläget. För hantering av Funktionsknappen i kombination med central styrning, se avsnitt Central styrning nedan. NÄRVAROGIVARE För lokal styrning av driftläget med avseende på närvaro i rummet ansluts en STRZ-9-1 närvarodetektor. Vid närvarostyrning ska parameter 45 ändras till 1 = Unoccupied och parameter 17 ändras till 3. Detta för att erhålla funktion enligt bild under där regulatorn vid aktiverad närvarogivare skiftar till driftsläge Occupied, när närvarogivare avaktiveras återgår regulatorn till driftsläge Unoccupied (för att erhålla en energibesparing). REGLERING STRA-14 kan konfigureras för olika reglerfall/reglersekvenser ( Parameter 11, FI = 4 = Värme/Kyla med VAV-reglering med forcerad ventilation): Värme (UO1) Värme/Värme (UO1/UO2) Värme/Kyla Värme/Kyla med VAV-reglering och forcering av tilluften (UO1/UO2/UO3) Värme/Kyla med VAV-reglering (UO1/UO2/UO3) Kyla (UO1) Kyla/Kyla (UO1/UO2) För reglerfallen gäller att UO1 används för den vänstra reglerfunktionen och UO2 används för den högra reglerfunktionen. I de fall då endast en reglerfunktion är aktiv (Värme eller Kyla) används enbart UO1. VAVfunktion via UO3. VÄRME I reglerfall Värme är regulatorn alltid en värmeregulator och reglerar efter grundbörvärde värme plus/minus börvärdesjustering. Börvärdet kan justeras med börvärdesratten eller i displayen. VÄRME/VÄRME REGULATORSIGNAL DELAS I reglerfall Värme/Värme är regulatorn alltid en värmeregulator och den reglerar efter grundbörvärde värme plus börvärdesjustering. Regulatorutsignalen delas vid halva utsignalen (5%) till två ställdon. - 48% regulatorutsignal styrs ut till värmeställdon 1 och 52-1% regulatorutsignal styrs ut till värmeställdon 2. Se nedanstående figur. Närvaro CO 2 /Knapp/Temperatur (Förinställt driftläge) (Forcerad ventilation) Närvaro Tid/Knapp

14 14 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel FUNKTIONER, FORTS. VÄRME/KYLA I reglerfall Värme/Kyla arbetar regulatorn som värmeregulator då rumstemperaturen är lägre än grundbörvärde värme plus halva neutralzonen. Neutralzonen är skillnaden i temperatur mellan börvärde värme och kyla. Då rumstemperaturen är högre än denna gräns är regulatorn en kylregulator, en hysteres på,1 C finns vid omslaget mellan värmeregulator och kylregulator. Vid värmereglering arbetar regulatorn efter grundbörvärde värme plus börvärdesjustering och vid kylreglering efter grundbörvärde kyla plus börvärdesjustering. CO 2 -REGLERING FläktGroup STRZ är en aktiv CO 2 -givare (-1V), med detta tillbehör erhålls en funktion där regulatorn stegar steg för steg från normaldysinställningen efter behov. Dysinställningen ökas då ppm nivån överstiger värdet på parameter 112 (5 ppm) och når max dysinställning (parameter 35) då ppm nivån överstiger värdet på parameter 113 (1 ppm). Värme/Kylareglering (PI) sker parallellt med CO 2 -reglering och uppstår ett kyl- resp. värme behov behov styrs signal ut på resp. utgång (UO1 och UO2). Vid CO 2 -reglering ska parameter 81 ändras till 5 för att aktivera funktionen. KYLA I reglerfall Kyla är regulatorn alltid en kylregulator och den reglerar efter grundbärvärde kyla plus bärvärdesjustering. KYLA/KYLA REGULATORSIGNAL DELAS I reglerfall Kyla/Kyla är regulatorn alltid en kylregulator och den reglerar efter grundbörvärde kyla plus börvärdesjustering. Regulatorutsignalen delas vid halva utsignalen (5%) till två ställdon. - 48% regulatorutsignal styrs ut till kylställdon 1 och 52-1 % regulatorutsignal styrs ut till kylställdon 2. Se vidstående figur. FRIKYLA Vid normaldrift prioriterar kylsekvensen att använda vattenkyla, dvs utgång UO2 där kylventilen är kopplad. Räcker inte kylventilen till för att nå önskat börvärde, ökas luftflödet steg för steg genom att öppna större dysor genom UO3. Alltså kylsekvensen är uppdelad så att - 5 % är vattenkyla och 51-1% är luftkyla. Vid vissa delar på året har man gratis kyla genom att luften ute är kallare än börtemperatur och då kan man på STRA-14 skifta på denna sekvens så att -5% är luftkyla och 51-1% är vattenkyla. Detta justeras genom att man ändrar på parameter = = Frikyla är av - Vattenkyla - 5 % och 51-1 % är luftkyla 39 = 1 = Frikyla är på Luftkyla - 5 % och 51-1 % är vattenkyla Frikyla kan också sättas på och av via Modbus. 6 ELLER 3-POSITIONSFUNKTION (GÄLLER VAV-KYLBAFFEL) 6-positionsfunktionen arbetar mot UO3-utgången (luftflödet). Den arbetar på det sättet att en specifikt spänning från regulatorn motsvarar en specifik position på hålinställningen i baffeln. Så när regulatorns styrsignal är inom ett visst %-område så sätts UO3-utgången till en specifik spänning. Styrsignal på UO3-utgången är också beroende på regulatorns driftsläge. Vissa positioner på hålinställningen är beroende på vilket driftsläge regulatorn har för tillfället. REGLERSEKVENS FÖR KYLA UTAN FRIKYLNING När ingen frikyla finns tillgänglig så arbetar regulatorn med kylutsignal och utsignal för luftflödesnivå i sekvens. Kylutsignalen arbetar när PID-utsignalens värde är mellan - 48 % och utsignal för luftflödesnivå arbetar när PID-utsignalens värde är mellan 52-1%. När det inte finns något behov av spjällsignal, regleras spjället mot minposition för det gällande driftsläget. Max spjällposition är en inställbar parameter i parameterlistan. 1 % Utsignal Luftflödesnivå förinställd beroende på driftsläge Dysa för max kylning Parameter 34 Kyla 1 Kyla 2 48% 52% Kylbehov i %

15 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 15 FUNKTIONER, FORTS. REGLERSEKVENS FÖR KYLA MED FRIKYLNING När det finns frikyla tillgänglig så arbetar regulatorn med utsignalen för luft och kylutsignal i sekvens. Utsignal för luftflödesnivå arbetar när PID-utsignalens värde är mellan - 48% och kylutsignalen arbetar när PIDutsignalens värde är mellan 52-1%. När det inte finns något behov av ökat luftflöde, regleras dyshålstorleken mot minposition för det gällande driftsläget. Frikyla används när luftbehandlingsaggregatet kan producera frikyla och skickar en signal via kommunikationssystemet eller justeras med parameter 39. Maxdysa för kyla är en inställbar parameter och vald i parameterlistan (Max luftnivå kyla). Används i följande driftslägen: Unoccupied, Standby och Occupied. 1 % Utsignal Dysa för max kylning Parameter 34 Luftflödesnivå beroende på driftsläge Kyla 1 Kyla 2 48% 52% Kylbehov i % REGLERSEKVENS FÖR LUFTFLÖDE AVSEENDE CO 2 -NIVÅ Om en CO 2 -givare är ansluten till regulatorn, styrs luftflödesnivån (UO3) av CO2 -nivån i rummet och kylventilen (UO2) regleras av temperaturen i rummet. CO 2 -regleringen åsidosätter temperaturregleringen på UO3-utsignalen. Om en CO 2 -givare är ansluten till regulatorn väljs maximal tillåten luftflödesnivå genom att ändra parameter 35 (FI = dysa 6). Nedanstående diagram visar UO3- utsignalen när en CO2 -givare är ansluten. UO2-signalen är reglerad som i tidigare sekvens. STÄLLDONSTYPER STRA-14 kan användas med två typer av ställdon: Analoga - 1 V-ställdon Termiska ställdon Ställdonstyp konfigurerar man via parametermenyn i displayen, (parameter 2 och 21). Observera att adapter kan krävas om annat ställdon än FläktWoods STRZ-71 används. ANALOGA STÄLLDON Följande inställningar av utsignal kan göras för analoga ställdon: - 1 V (F5) 2-1 V 1-2 V 1 - V TERMISKT STÄLLDON Då styrning för termiskt ställdon valts styrs detta via utgång UO - digitalt med pulser tidsproportionellt. Genom att pulsa varieras öppningsgraden på ställdonet (och dess ventil). Periodtiden (i sekunder) är summan av utstyrd tid till och tid från på utgången och periodtiden är FI=6s. Regulatorn varierar utstyrd tid till och tid från steglöst beroende av utsignalbehov till ställdonet. MOTIONERING För alla ställdon oavsett typ sker motionering. Regulatorn utför detta med ett inställt intervall i timmar (FI=23 timmars intervall). Motioneringen innebär att en öppnasignal skickas till ställdonet under lika lång tid som gångtiden för ställdonet är konfigurerad. Därefter skickas en stängsignal under lika lång tid och sedan är motioneringen färdig. KONDENSVAKT SPECIELL INGÅNG CI Det finns en speciell ingång (CI) på STRA-14. Denna ingång är speciellt anpassad för FläktGroup kondensvakt, STRZ-16 och fungerar internt som en digital ingång, dvs. kondens eller ej kondens. Vid utlöst kondensvakt blockeras kylutstyrningen och regulatorn sätts i neutralläge. Då kondensvakten återgår börjar regulatorn reglera från neutralläget. FÖNSTERKONTAKT Då fönsterkontakt konfigurerats ställs regulatorn i normal drift vid stängt fönster. Vid öppet fönster ställs regulatorn i läge off, värme och kylutgångar sätts till V och frysskyddsfunktionen aktiveras.

16 16 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel FUNKTIONER, FORTS., PARAMETERINSTÄLLNINGAR FRYSSKYDD STRA-14 har inbyggt frysskydd vid frånkopplad regulator. Frysskyddet förhindrar att temperaturen understiger 8 C. Återgång till normal fläkthastighet och reglering sker automatiskt när frysskyddet återgått. STYRA BELYSNING MED EN NÄRVAROGIVARE Det är möjligt att styra belysningen med en närvarogivare via ett relä och dess anslutning (STRZ-73-b). Ljuset släcks automatiskt när rummet är obemannat. Elnslutningfrån reläet till STRA-14 sker med en skruvlös snabbkoppling. Parameter 6 ska ändras till 1 då denna funktion används. KOPPLINGSSCHEMA Genom att hålla ÖKA- eller MINSKA-knappen intryckt ändras värdet i displayen till en början långsamt. Därefter ökas ändringshastigheten stegvis med ungefär 3-4 steg och ca 2-3 sekunder mellan stegen. WEGA STANDARD/WEGA POWER, STELLA, NOVA Parameter 37 används för att välja hålinställning för luftflöde i Normal mode. Hålinställning STELLA WEGA Standard WEGA Power NOVA Efter cirka 1 minut, eller då man trycker på ÖKA och MINSKA samtidigt när man befinner sig i menyn, återgår displayen till normal visning. Efter sista parametern visas texten Exit i displayen. Vid tryck på Funktionsknappen när Exit visas hoppar man också ur parametermenyn. Trycker man på ÖKA kommer man till första parametern och vid tryck på MINSKA kommer man till sista parametern Närvarogivare Relä STRA-24 Hålinställning för luftflöde vid Energy Saving Mode och Boost Mode är inställningsbart enligt ovanstående tabell via parametrar 36 och 38. Energy Saving Mode är via parameter 36 justerbart mellan hålinställningsläge 1-4 Boost Mode är via parameter 38 justerbart mellan hålinställnings läge 3-6. Volttal x 1 måste anges för dysa 2-5 (1 och 6 är fasta värden). Detta anges på parameter Se tabell ovan för värde på dysorna på respektive baffel. PARAMETERINSTÄLLNINGAR STRA-14 levereras med ett antal fabriksinställningar. För att er hålla önskad funktion, behöver regulatorn anpassas till sin applikation. Detta ställs in via parametermenyn i displayen. Applikationer kan variera kraftigt och felinställda parametrar kan inverka negativt på regulatorns och applikationens funktion. Var därför noga med att ställa in de parametrar som är kritiska för just din applikation. Vid oklarheter, kontakta FläktWoods TSS controls. PARAMETERMENYN I displayen på STRA-14 finns möjlighet att ställa in olika parametervärden i en parametermeny. Denna parametermeny kommer man till genom att trycka på ÖKA- och MINSKA-knapparna samtidigt under ca 5 sekunder till Serviceindikeringen tänds i displayen. Därefter trycker man på ÖKA-knappen två gånger. I parametermenyn visas först bara ett parameternummer, P1, P2, P3 osv. Man bläddrar mellan parametrarna genom att trycka på ÖKA- och MINSKA knapparna. När rätt parameter är vald trycker man på Funktionsknappen varefter värdet på parametern visas och parameternumret försvinner. Värdet på parametern kan nu ändras med ÖKA- och MINSKA-knapparna. BEKRÄFTA/ÅNGRA För att bekräfta ändringen av parametern trycker man ännu en gång på Funktionsknappen, varefter displayen återgår till att visa parameternumret. Innan man bekräftar ändringen kan man få tillbaka ursprungsvärdet, dvs. värdet innan man började ändra, genom att trycka på ÖKA- och MINSKA-knapparna samtidigt. Ursprungsvärdet kommer då tillbaka i displayen. ÅTERGÅ

17 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 17 PARAMETERLISTA Följande parametrar kan ändras i parametermenyn (FI = Fabriksinställning): Parameternummer Beskrivning Värden Enhet FI STRA-14 1 Värmebörvärde vid Occupied C 22 2 Kylbörvärde vid Occupied C 24 3 Standby Neutralzon C 3 4 Börvärde värme vid Unoccupied C 19 5 Börvärde kyla vid Unoccupied C 27 6 Börvärde frostskydd C 8 7 P-band C 1 8 I-tid Sekunder 3 9 Change-over differens temperatur kyla (rum ochmedie) C 3 1 Change-over differens temperatur värme (rum ochmedie) C 4 11 Värme/kyla funktioner = Värme 1 = Värme/Värme 2 = Värme eller Kyla via change-over, 3 = Värme/Kyla 4 = Värme/Kyla med VAV och forcerad ventilation, 4 5 = Värme/Kyla med VAV, 6 = Kyla, 7 = Kyla/Kyla, 8 = Värme/Kyla med UO3, 9 = Värme/Kyla med change-over 12 Timer för Bypass-läge Minuter 6 13 Frånslagstimer vid närvaro /ej narvaro Minuter 1 14 Tillslagsfördröjning för närvaro Minuter 15 Givare ansluten till AI1 = intern, 1 = extern, 2 = Change-over givare 16 UI1-signal = Avaktiverad, 1 = Change-over givare digital, 2 2 = Change-over givare analog 17 Ansluten givare DI1 = Avaktiverad, 1 = Fönsterkontakt, 3 = Närvarodetektor, 4 = Change-over givare 18 Ansluten givare DI2 = Avaktiverad, 1 = Fönsterkontakt, 2 = Kondensgivare, 4 = Change-over givare 2 Funktion på UO1 = Ingen, 1 = Termiskt värmeställdon, 2 = Ingen, 3 = Värmeställdon 1 V, 1 4 = Ingen, 5 = Ingen värmeställdon, 6 = Ingen 21 Funktion på UO2 = Ingen, 1 = Ingen, 2 = Kylställdon, 3 = Ingen, 4 = Kylställdon 1 V, 5 = Ingen, 6 = On/Off Kylställdon 2

18 18 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel Parameternummer Beskrivning Värden Enhet FI STRA Funktion på UO3 = Ingen, 1 = Forcerad vent. digital, 2 = Forcerad vent. 3 steg analog, 3 = Ingen, 2 4 = Vanlig analog utgång, 5 = Ingen, 6 = Styrning av EC-fläkt 24 UO3 utsignal i manuellt läge % 28 Typ av ställdon till UO3 = 1 V, 1 = 2 1 V, 2 = 1 2 V, 3 = 1 V 29 Typ av värmeställdon = 1 V, 1 = 2 1 V, 2 = 1 2 V, 3 = 1 V 3 Typ av kylställdon = 1 V, 1 = 2 1 V, 2 = 1 2 V, 3 = 1 V 31 Periodtid för värmeställdonet vid termiskt ställdon Sekunder 6 32 Tid för termiskt kylställdon Sekunder 6 33 Förflyttningstid för ökning/minskning av värmeventil (används ej) Sekunder Förflyttningstid för ökning/minskning av kylventil (används ej) Sekunder Öka/minska NZ (används ej) % 36 Tid mellan motionering av värmeställdon = Inaktiv Timmar Tid mellan motionering av kylställdon = Inaktiv Timmar Hysteres för det termiska värmeställdonets funktion K 2 39 Hysteres för det termiska kylställdonets funktion K 2 4 Minimum värmeutsignal i värmeläge % 41 Fläktarna i lågfart (används ej) 42 Varningsvärde i displaybild = Temperaturärvärde, 1 = Värmebörvärde, 2 = Kylbörvärde, 3 = Medelbörvärde värme/kyla, 4 = Endast börvärdesförskjutning, 5 = CO 2, 6 = Värmebörvärde + börvärdesförskjutning, 7 = Kylbörvärde + börvärdesförskjutning, 8 = Medelbörvärde kyla/värme +börvärdesförskjutning, 9 = Beräknat flöde i l/s (används ej) 43 Högsta tillåtna börvärdesjusteringen uppåt C 3 44 Högsta tillåtna börvärdesjusteringen nedåt C 3 45 Förinställt driftläge = Off, 1 = Unoccupied, 2 = Standby, 3 3 = Occupied 46 Driftläge vid intryckt närvaroknapp i 5 sekunder = Off, 1 = Unoccupied 1

19 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 19 Parameternummer Beskrivning Värden Enhet FI STRA Väljer driftläge vid central styrning = Off, 1 = Unoccupied, 2 = Standby, 3 = Occupied, 5 4 = Används ej, 5 = Ingen central styrning 48 Minflöde på kylutgång UO2 i % av -1V då reglerfall värme/kyla med VAV och forcerad ventillation är vald % 2 samt i occupied läge. (Påverkar ej UO2 i Unoccupied) 49 Maxflöde på kylutgång UO2 i % av -1V då reglerfall värme/kyla med VAV och forcerad ventillation är vald % 5 Fläktstyrning (används ej) = Ingen styrning, 1 = Värme, 2 = Kyla, 3 = Båda 51 Fläkthastinghet 1(används ej) % 52 Fläkthastinghet 2 (används ej) % 53 Fläkthastinghet 3 (används ej) % 54 FLäkt Start/Stop Hyst (Används ej) 55 Fläkthastighet (Används ej) 56 Temperaturkompensering extern temperaturgivare AI1 C 57 Temperaturkompensering UI1 C 58 Termperaturkompensering intern temperaturgivare C 59 Filterfaktor för analoga teperatur ingångar C,2 6 Normalt öppen/normalt stängd DI1 = NÖ 1 = NS 61 Normalt öppen/normalt stängd DI2 = NÖ, 1 = NS 1 62 Normalt öppen/normalt stängd UI1 = NÖ 1 = NS 63 Manuell/ Auto värmeutsignal = Off, 1 = Manuell, 2 2 = Automatisk 64 Manuell/ Auto kylutsignal = Off, 1 = Manuell, 2 2 = Automatisk 65 Manuell/Auto forcerad ventilation = Off, 1 = Manuell, 2 2 = Automatisk 66 Manuell / Auto styrning av changeover läget = Värmereglering, 1 = Kylreglering, 2 2 = Automatiskt omslag 67 Värmeutsignal i manuellt läge % 68 Kylutsignal i manuellt läge % 69 Modbus-adress Ställs in på fabrik (lika EXOline ELA) 7 Modbus-paritet = Ingen, 1 = Udda, 2 2 = Jämn 71 Modbus-tidsgräns Sek/ Modbus svarsfördrjöning Sek/1 5

20 2 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel Parameternummer Beskrivning Värden Enhet FI STRA Värmeutsignal Frikyla Börvärdesjustering vy i displayen (förskjutning = börvärdesjustering) 76 Styrläge för forcerad ventilation 77 Driftläge vid aktiverad närvaro = För NS-ställdon, 1 = För NÖ-ställdon = Bara börvärdesjustering, 1 = Aktivt börvärde + förskjutning, 2 = Värmebörvärde + förskjutning, 3 = Kylbörvärde + förskjutning, 4 = Värmebörvärde vid Occupied + förskjutning, 5 = Kylbörvärde vid Occupied + förskjutning, 6 = Medelbörvärde vid Occupied + förskjutning = Ej tillgänglig (Av) 1 = Tillgänglig (På) = Ingen åtgärd, 1 = Forcerad värme och kyla 1%, 2 = Forcerad kyla 1 % 3 = Occupied, 4 = Bypass 78 EXOline adress PLA Ställs in på fabrik 79 EXOline adres ELA Ställs in på fabrik 8 Kylutsignal = För NS-ställdon, 1 = För NÖ-ställdon 81 AI2 insignal = Inaktiverad 5 = CO 2, 7 = 1 %, 8 = Flödesberäkning, 9 = 1 V 82 Flöde vid volt på AI2 (används ej) l/sek 83 Flöde vid 1 volt på AI2 (används ej) l/sek 84 Minsta tid för öppen ventil när beräkning av changeover görs. Sek 6 86 Nedre temperaturgräns för larm C 4 87 Övre temperaturgräns för larm C CO 2 -nivå för ändring till Boost-läge (Inte för STRA-14) PPM CO 2 -nivå under värdet för Boost-läge CO 2 start som gör att nedräkningen i timern för Boost-läge startas PPM 16 1 Filterfaktor för CO 2 -filter,2 14 CO 2 -givare PPM för V PPM 15 CO 2 -givare PPM för 1 V PPM VAV CO 2 -minimigräns PPM VAV CO 2 -maxgräns PPM Kommunikation = EXOline/Modbus, 1 = BACnet 115 BACnet-adress Över 127 = Slave Ställs in på fabrik, (sista 2 tecknen i ELA) 116 BACnet-enhetens ID, 4 låga siffror Ställs in på fabrik, ( A i PLA och ELA) 3

21 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 21 Parameternummer Beskrivning Värden Enhet FI STRA BACnet-enhetens ID, 3 höga siffror Ställs in på fabrik, använder PL i PLA 118 BACnet Max Master Kommunikationshastighet = 96, 1 = 192, 2 = 384, 3 = 768 (BACnet) 12 Återställa kommunikation till fabriksinställning (Modbus 9K6, 8, N, 1) 121 Den lägsta utsignal som fläkten behöver för att starta (används ej) V 122 Högsta varvtal för fläkten (används ej) V 125 STRA-modell (Regin-serien) 1943 = STRA-4/STRA-24, 1945 = STRA-14 Endast läsning 126 Huvudversion 127 Mindre version 128 Filialutförande 129 Revidering 3 Spänning x 1 för dysa 2 % Spänning x 1 för dysa 3 % Spänning x 1 för dysa 4 % Spänning x 1 för dysa 5 % Max luftnivå vid 1 % kyla 5 35 Max luftnivå vid 1 % CO Luftnivå på Off, Unoccupied och Standby (STRA-14) 1 37 Luftnivå i läge Occupied (STRA-14) 2 38 Luftnivå i Boost-läge (endast knapp) (STRA-14) 6 39 Frikyla (STRA-14) = Ej tillgänglig, 1 = Tillgänglig 322 Typ av STRA = STRA-4 / STRA-24*, 1 = STRA Våning som STRA står på 9999 = Används ej i IPSUM 324 Rummet som STRA står i 9999 = Används ej i IPSUM första siffrorna i serienumret mittersta siffrorna i serienumret sista siffrorna i serienumret 1945 Anmärkning: * ytterligare nödvändig parameterinställning; P11 = 8, P21 = 2, P22= 4, P28 =, P48 = 2, P76 =, P328 =

22 22 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel SNABBINSTALLATION STRA-14 STRA-14 är en rumsregulator som används till flera kylbafflar. För varje baffel måste unika inställningar göras på STRA-14 då den ska arbeta tillsammans med denna. Den här på följande snabbinstallation hjälper dig att göra dessa inställningar. 1. Tryck på ÖKA/MINSKA-knapparna samtidigt i ungefär 5 sekunder tills Service lyser i displayen. 2. Dubbelklicka på ÖKA-knappen för att gå in i parameterlistan där alla parametrar ställs in. JUSTERA PARAMETRAR RELATERADE TILL MODELL/TYP AV KYLBAFFEL 1. Rumsregulatorn har fabriksinställningar för WEGA (IQIF)/NOVA (IQFH). Om en sådan baffel används, gå till punkt Rumsregulatorn arbetar med en 6-positionsreglering på hålinställningen i kylbaffeln. Varje hål motsvarar en likspänning mellan 1 V och behöver inte justeras. Följande steg visar hur du ställer in spänningen på regulatorn för varje hål. Hål 1 är låst till V och hål 6 (hål 3 för WEGA Power) är låst till 1 V och behöver inte justeras. 3. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 3 och tryck sedan på Funktionsknappen (On/ Off). 4. Tryck in värdet för spänningen (spänningen i V x 1) för hål 2 och spara sedan värdet genom att trycka på Funktionsknappen. STELLA 23, WEGA/NOVA 21 (förinställt), WEGA Power Tryck på ÖKA-knappen en gång för att gå till parameter 31 och tryck sedan på Funktionsknappen (On/ Off). 6. Tryck in värdet för spänningen (spänningen i V x 1) för hål 3 och spara sedan värdet genom att trycka på funktionsknappen STELLA 4, WEGA/NOVA 38 (förinställt) WEGA Power Tryck på ÖKA-knappen en gång för att gå till parameter 32 och tryck sedan på Funktionsknappen (On/ Off). 8. Tryck in värdet för spänningen (spänningen i V x 1) för hål 4 och spara sedan värdet genom att trycka på Funktionsknappen. STELLA 59, WEGA/NOVA 56 (förinställt), WEGA Power Tryck på ÖKA-knappen en gång för att gå till parameter 33 och tryck sedan på Funktionsknappen (On/Off). 1. Tryck in värdet för spänningen (spänningen i V x 1) för hål 5 och spara sedan värdet genom att trycka på Funktionsknappen. STELLA 75, WEGA/NOVA 73 (förinställt), WEGA Power 23 NÄRVAROGIVARE Om en närvarogivare inte ska installeras, gå till punkt Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 45 och tryck sedan på Funktionsknappen (On/ Off). 12. Ändra värdet till 1 (Unoccupied). Spara genom att trycka på Funktionsknappen. 13. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 17 och tryck sedan på Funktionsknappen (On/ Off). 14. Ändra värdet till 3. Spara genom att trycka på Funktionsknappen. EXTERN TEMPERATURGIVARE Om en temperaturgivare inte ska installeras, gå till punkt Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 15 och tryck sedan på Funktionsknappen (On/ Off). 16. Ändra värdet till 1 (Extern temperaturgivare). Spara genom att trycka på Funktionsknappen. FÖNSTERKONTAKT Om en fönsterkontakt inte ska installeras, gå till punkt Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 18 och tryck sedan på Funktionsknappen (On/ Off). 18. Ändra värdet till 1 (Fönsterkontakt). Spara genom att trycka på Funktionsknappen. CO2-GIVARE Om anläggningen inte har en CO 2 -givare, gå direkt till punkt Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 81. Tryck på Funktionsknappen. 2. Ändra värdet till 5. Spara med Funktionsknappen. Kondensgivare Om anläggningen inte har en kondensgivare, gå till punkt Tryck ÖKA / MINSKA - knapparna för att komma till parameter 18. Tryck på Funktionsknappen. 22. Ändra värdet till 2. Spara med Funktionsknappen.

23 Rumsregulator för kylbafflar STRA-14 - Tekniska data, installation och skötsel 23 SNABBINSTALLATION STRA-14, FORTS. BELYSNING VIA NÄRVAROGIVARE 23. Tryck ÖKA/MINSKA knapparna för att komma till parameter Ändra värdet till 1. Spara med Funktionsknappen. JUSTERA BÖRVÄRDEN Följande steg är för att justera börvärden för rumsregulatorn. Den har fabriksinställda värden som är rekommenderade av Fläkt- Group och som inte behöver justeras. BÖRVÄRDE VÄRME (FÖRINSTÄLLT 22 C) 25. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 1 och tryck sedan på Funktionsknappen (On/Off). 26. Ändra värdet till önskad börvärdestemperatur värme i C. Spara genom att trycka på Funktionsknappen. BÖRVÄRDE KYLA (FÖRINSTÄLLT 24 C) 27. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 2 och tryck sedan på Funktionsknappen (On/Off). 28. Ändra värdet till önskad börvärdestemperatur kyla i C. Spara genom att trycka på Funktionsknappen. HÅLINSTÄLLNING FÖR ENERGISPARLÄGE (FÖRINSTÄLLD DYSA 1) HÅLINSTÄLLNING FÖR DRIFTSLÄGE BOOST VIA FUNKTIONS KNAPPEN (FÖRINSTÄLLT DYSA 6) 33. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 38 och tryck sedan på Funktionsknappen (On/Off). 34. Ändra värdet på hålinställning (3-6) för driftsläge Boost via Funktionsknappen. Spara genom att trycka på Funktionsknappen. HÅLINSTÄLLNING FÖR DRIFTSLÄGE BOOST VID MAX KYLBEHOV (FÖRINSTÄLLT DYSA 5) 35. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 34 och tryck sedan på Funktionsknappen (On/Off). 36. Ändra värdet på hålinställning (3-6) för driftsläge Boost vid max kylbehov. Spara genom att trycka på Funktionsknappen. HÅLINSTÄLLNING FÖR DRIFTSLÄGE BOOST VID HÖG CO 2 -NIVÅ (FÖRINSTÄLLT DYSA 6) 37. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 35 och tryck sedan på Funktionsknappen (On/Off). 38. Ändra värdet på hålinställning (3-6) för driftsläge Boost vid hög CO 2 -nivå. Spara genom att trycka på Funktionsknappen. För mer detaljerad information se underhållsmanualen. 29. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 36 och tryck sedan på Funktionsknappen (On/Off). 3. Ändra värdet på hålinställning (1 4) för Energi Saving (Energisparläge). Spara genom att trycka på Funktionsknappen. HÅLINSTÄLLNING FÖR DRIFTSLÄGE NORMAL (FÖRINSTÄLLD DYSA 2) 31. Tryck på ÖKA/MINSKA-knapparna för att komma till parameter 37 och tryck sedan på Funktionsknappen (On/Off). 32. Ändra värdet på hålinställning (2 5) för driftsläge Normal. Spara genom att trycka på Funktionsknappen.
