1 Botrygg Bygg AB Del av Kv Tullen 4, Motala kommun Planerat flerbostadshus Bilden visar sondering i borrpunkt LC09 i den östra delen av området. Foto M Gren Geoteknisk utredning Västerås Upprättad Mats Gren Västerås (8)

2 Innehållsförteckning 1 UPPDRAG OCH SYFTE STYRANDE DOKUMENT TIDIGARE UTFÖRDA UTREDNINGAR OCH ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN POSITIONERING GEOTEKNISKA UNDERSÖKNINGAR Grundvattenyta MARKRADONMÄTNING FOTON... 8 Västerås (8)

3 1 Uppdrag och syfte Gren Consulting har i samarbete med Liljemark Consulting utfört en geoteknisk utredning för planerat flerfamiljshus i 4 6 våningsplan inom del av kvarteret Tullen 4 i Motala kommun. Tullen 4 ligger nära Vätterns strand straxt väster om en gästhamn. Föreliggande MUR har som syfte att redovisa markområdets geotekniska egenskaper och markens lämplighet för grundläggning av den planerade byggnaden. Denna handling utgör ett projekteringsutlåtande och syftar till att agera stöd vid fortsatt projektering av den planerade byggnaden. Geotekniska krav och rekommendationer för byggskedet skall inarbetas i byggbeskrivningen samt att kompletterande geotekniska arbeten kan komma att erfordras. Markmiljöprovtagning inom området har utförts under ledning av Liljemark Consulting. Resultatet från den utredningen återges i särskild rapport. 2 Styrande dokument Undersökningen har utförts i enlighet med i branschen fastlagda metoder och utföranden. De handlingar som har utgjort ram för utredningen är listade nedan. -AMA Anläggning -SGF Fälthandbok 1:2013 -SGF Beteckningssystem -Beteckningsblad Berg och Jord, SGF:s beteckningssystem till beteckningar enligt SS-EN , IEG daterad Tidigare utförda utredningar och arkivmaterial Inga tidigare geotekniska utredningar för det aktuella området har påträffats inför denna texts tillkomst. Det förekommer dock ett översiktligt geotekniskt material återgivet i SGU s jordartskartor och jorddjupskarta, se bild 3.1 och 3.2 nedan. Ur bild 3.1 går det att utläsa att jordlagerföljden i undersökningsområdet i huvudsak utgörs av postglacial sand angränsande till område med isälvssediment respektive svallsediment. Ur bild 3.2 går det att utläsa att förväntat djup till berg uppgår till ca m. Västerås (8)

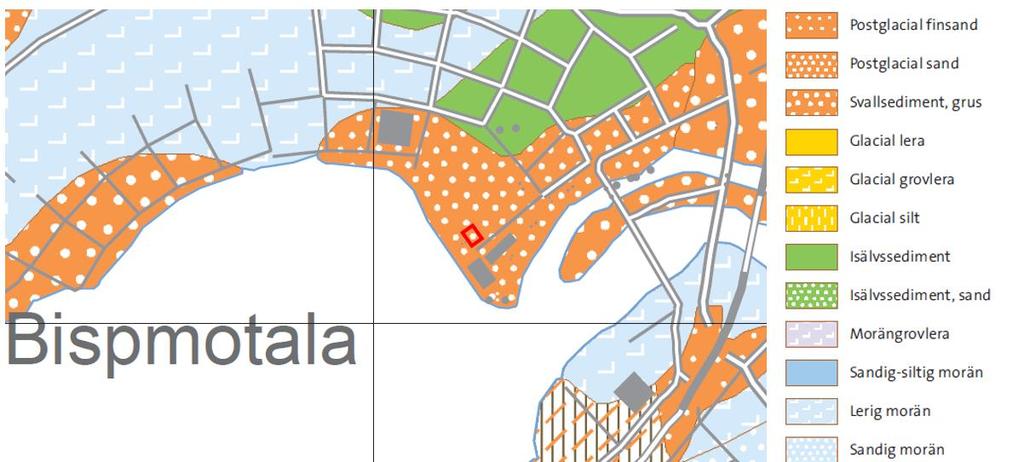

4 Bild 3.1: Bilden utgör ett utdrag ur SGU s jordartskarta och röd inramning i bilden återger principiellt vart den planerade byggnaden skall uppföras. Bilden visar att jordlagerföljden skall förväntas bestå av postglacial sand angränsande till område med isälvssediment respektive svallsediment av grus. Bild 3.2: Bilden utgör ett utdrag ur SGU s jorddjupskarta och röd pil i bilden återger principiellt vart den aktuella fastigheten återfinns. Bilden visar att djupet till berg skall förväntas uppgå till ca m. 4 Befintliga förhållanden Markytan som planeras för ny byggnad ligger på en yta som idag nyttjas så som parkeringsplats. Ca 50 m väster om den västra fasaden finns Vätterns strand och Motalaviken. Marken är att betrakta som plan, men närmast intill Vätterns stans sluttar marken ner mot vattnet. I bild 4.1 och 4.2 nedan återges det vart Tullen 4 ligger i förhållande till Motalas centrala delar. Västerås (8)

5 Bild 4.1 och 4.2: I vänster bild återges vart fastigheten principiellt ligger i förhållande till Motala centrala delar och Vätterns strand. I höger bild återges den aktuella byggytan mer noggrant. Bilderna är hämtade från 5 Positionering Undersökningspunkter är utsatta utifrån fasta anläggningar och dess koordinater är således inte fastlagda. Totala antalet borrpunkter uppgår till 6 st. I borrpunkterna har både markmiljöprovtagning och geoteknisk sondering utförts. 6 Geotekniska undersökningar I borrpunkterna har skruvprovtagning, slagborrsondering, viktsondering och grundvattenrör (GW-rör) utförts enligt tabeller nedan. Geotekniska undersökningar har utfördes med borrbandvagn modell GM75 torsdagen den 2 februari 2017 under ledning av borrledare Simon Gren, Mälardalen Geo AB. Borrpunkt Viktsondering Skruvprovtagning Slagsondering GW-rör 1 X X X 2 X 3 X X 4 X 5 X 6 X X X Tabell 6.1: Tabellen återger vilka borrmetoder som har används i de olika borrpukterna. Ytterligare viktsondeirngar gjordes med de stannade på tidiga djup pga. förekomst av block och tunna lager med fastare material. Slagning på viktstålen utfördes då genom dessa skikt varpå lösare skikt med sand och grus förekom. Dessa punkter återges inte i denna MUR då registrering av pukterna i dataloggen inte utfördes då den standardiserade metoden inte fullföljdes genom hela borrhålet. Västerås (8)

6 Borrpunkt 1 (installerat grundvattenrör) 2,0 3,0 m Sand och finsand, visst siltinslag 3,0 3,95 m Sandigt grus Borrpunkt 2 2,0 3,0 m Sand och finsand, visst siltinslag 3,0 8,0 m Sandigt grus 8,0 m Förmodad lermorän Borrpunkt 3 (installerat grundvattenrör) 2,0 3,0 m Sand och finsand, visst siltinslag 3,0 3,95 m Sandigt grus Västerås (8)

7 Borrpunkt 4 2,0 3,0 m Sand och finsand, visst siltinslag 3,0 9,5 m Sandigt grus 9,5 m Förmodad lermorän Borrpunkt 5 2,0 3,0 m Sandig grus, gruskorn 3,0 5,0 m Sandigt grus med siltinslag, brun färg Borrpunkt 6 0,08 0,5 m Fyllning/vägöverbyggnad 0,45 1,5 m Fyllningsmaterial / brun grusig sand med enstaka stenar 1,5 3,0 m Siltig govsand, stenar och mindre block förekommer 6.1 Grundvattenyta Grundvattenytan har vid korttidsobservation bestämts till att ligga ca 1,7 respektive 1,9 m under markytan i punkterna 1 och 2. Grundvattenytan varierar naturligt över året med nederbördsförhållanden, torra perioder, vattenuttag, snösmältning, eventuell kommunicering med större vattendrag som påverkas av vindförhållanden mm. Av denna anledning kan en korttidsobservation vara missvisande och inte motsvara förhållandena i ett senare skede. I den aktuella lokalen kan det dock antas att grundvatten ytan påverkas av vattenståndet i Vättern. 7 Markradonmätning Kontroll av markradon har inte gjorts. Erfarenheter från en lokal ca 500 m nordöst om den nu aktuella lokalen (Tyréns, Kv Linden Motala daterad ) i motsvarande geologisk formation, visar emellertid att marken är att betrakta så som högriskmark. Av denna anledning bör marken inom Tullen 4 motsvara samma klassificering så länge inte mätningar motbevisar detta. Västerås (8)

8 8 Foton Foto 8.1 och 8.2: Foto från borrpunkt 1. Gren Consulting AB Mats Gren Geotekniker / Civilingenjör VoV Tel: Mail: mats@gconsult.se Västerås (8)
