1 Tierps kommun Hydrogeologisk undersökning Siggbo, Tierp Stockholm

2 Hydrogeologisk undersökning Siggbo, Tierp Datum Uppdragsnummer Jean-Marc Mayotte Jean-Marc Mayotte Benjamin Reynolds Uppdragsledare Handläggare Granskare i

3 Innehållsförteckning 1. Inledning Bakgrund Utförda undersökningar Resultat... 3 Bilagor Bilaga 1: Grundvattenmätningar ii

4 (PM/Rapport) 1. Inledning På uppdrag av samhällsbyggnadsenheten, Tierp kommun, har Ramböll Sverige AB utfört en hydrogeologisk undersökning inom den sydöstra delen av detaljplaneområdet Siggbo. Beställarens kontaktperson är Adam Nyström på Samhällsbyggnadsenheten, Tierp kommun. 2. Bakgrund Detaljplanområdet Siggbo ligger i sydvästra Tierp, ca 500 meter från centrum och järnvägsstationen, se Figur 1. Området avgränsas till största del av väg 292 i väster och av Tierps befintliga bebyggelsefront i öster. Siggboområdet är idag till största del obebyggt och består av flack jordbruksmark med en bäck som löper längs områdets östra del i nord-sydlig riktning. En mindre yta i planområdets södra del omfattas av Arvidsbo vattenskyddsområde, se Figur 1. Syftet med utförd hydrogeologisk undersökning har varit att ta fram dimensionerande grundvattentrycknivåer i den delen av planområdet som ligger inom Arvidsbo vattenskyddsområde, se Figur 1. 1 av 4

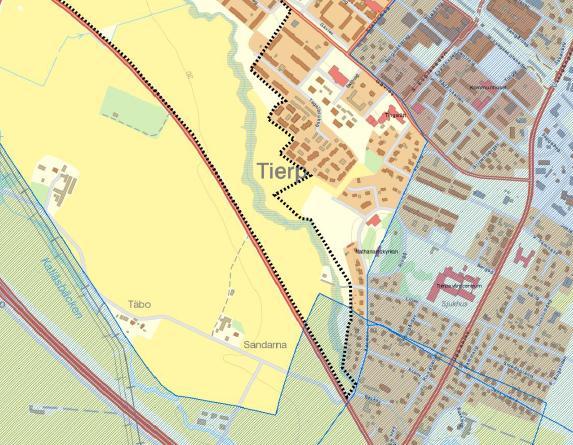

5 Figur 1. Södra delen av planområdet Siggbo (svart streckad linje) samt Arvidsbo vattenskyddsområde (blåa skrafferade området). Den ungefärliga utbredningen på undersökningsområdet är markerad med röd streckad linje. (skyddadnatur.naturvardsverket.se, hämtad ) 3. Utförda undersökningar Under sommaren 2017 installerade Ramböll två stycken grundvattenrör (17T01GV och 17T02GV). Grundvattennivåmätningar utfördes i de två grundvattenrören installerade av Ramböll samt i ett befintligt rör, 9GV, vid åtta tillfällen mellan juli och november Grundvattenrörens läge redovisas i Figur 2. Information gällande grundvattenrör presenteras i Tabell 1. Tabell 1. Information gällande grundvattenrör Namn X a Y a Z b (rök) Diameter (mm) Totaldjup 17T01GV , ,5 0,5 17T02GV ,0 25 7,9 0,5 9GV ,8 25 7,2 0,5 a : SWEREF b : elevation rör överkant (rök), RH2000 (m) Filterlängd (m) 2 av 4

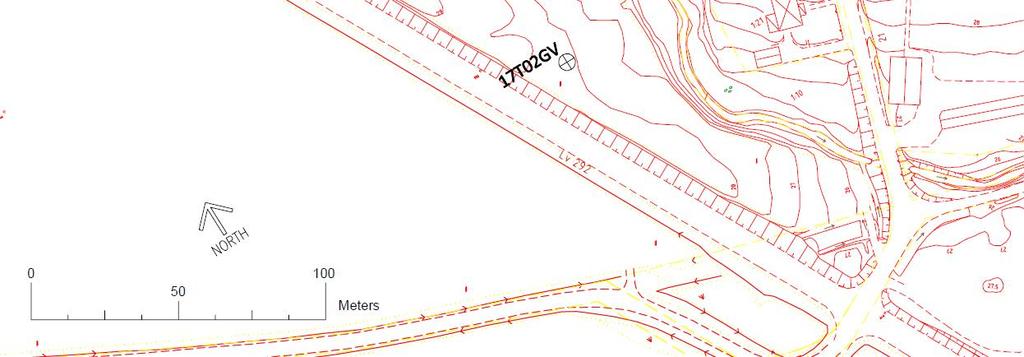

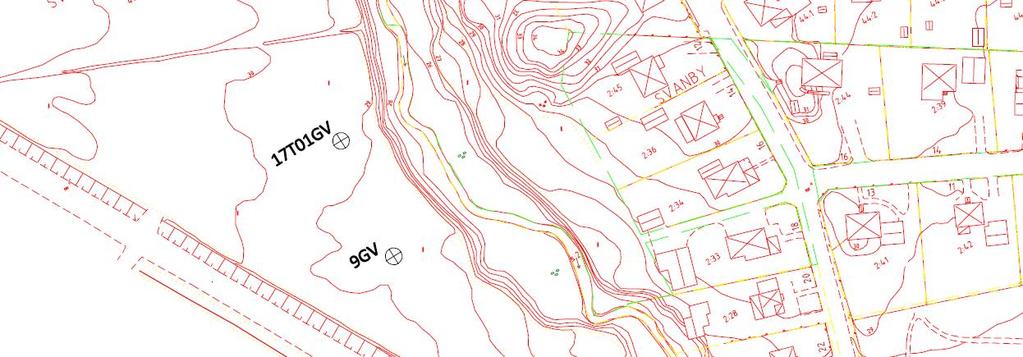

6 Figur 2. Grundvattenrörens läge på baskarta. 4. Resultat Grundvattnets trycknivå bedöms utifrån utförda mätningar variera mellan +25,85 och +28,59 eller ca 3 0,9 meter under markytan. Nivåerna var som lägst under sommaren, ca 2 3 m under markytan (juli september) och som högst under hösten, ca 0,9 1,5 m under markytan (oktober och november), se bilaga 1. Nivåstigningen beror sannolikt på ökad nederbörd under höstmånaderna, se Figur 3. Grundvattenströmningen bedöms ske mot sydsydost i samma riktning som bäcken, se Figur 3. Grundvattnets trycknivå är därmed högre i norra delen av undersökningsområdet och något lägre (0,5-1m) i områdets södra del. 3 av 4

7 Figur 3. Uppmätta nivåer i grundvattenrör samt dygnsnederbörd (Nederbördsdata är hämtade från SMHI opendata, station Östervåla D; 4 av 4

8 Bilaga 1: Grundvattenmätningar Enhetsförklaring: mu rök: meter under rörets överkant möh: meter över havet mumy: meter under markytan Tabell A1. Mätningar i grundvattenrör 17T01GV Datum GV nivåmättningar (mu rök) (möh) (mumy) ,57 27,25 2, ,88 26,94 2, ,37 27,45 2, ,16 27,66 2, ,23 28,59 1, ,51 28,31 1, ,64 28,18 1, ,4 28,42 1,37 Tabell A2. Mätningar i grundvattenrör 9GV Datum GV nivåmättningar (mu rök) (möh) (mumy) ,36 26,46 3, ,67 27,15 2, ,38 27,44 2, ,26 28,56 0, ,52 28,30 1, ,63 28,19 1, ,39 28,43 1,04 Tabell A3. Mätningar i grundvattenrör 17T02GV Datum GV nivåmättningar (mu rök) (möh) (mumy) ,1 25,85 2, ,62 26,33 2, ,27 26,68 2, ,24 27,71 1, ,48 27,47 1, ,54 27,41 1, ,38 27,57 1,20
