1 GUSTAF FAGERBERG AB EN PRESENTATION OM DAMMEXPLOSION Maj 14 th 2014 Nijaz Basic

2

3 7 februari 2008 explosion på Imperial socker raffinaderiet i Port Wentworth, Georgia

4 Vad vet vi om dammexplosioner? Kunskap? Antal explosioner som sker runt om i världen? Vad är en dammexplosion?

5 Vad är en dammexplosion? En dammexplosion är mycket lik en gas eller ångmoln explosion. En dammexplosion uppstår när ett brännbart material är utspridd i luften och bildar en brandfarlig moln där i sin tur en låga fortplanterar sig genom den. För att det ska vara möjligt att få en dammexplosion så finns det några grundläggande krav på dammet. Dammet måstea vara brännbart. Dammet måste kunna bli luftburet. Dammet ska ha en storleksfördelning som kan ge möjlighet att flamm breder ut sig. Dammkoncentrationen måste ligga inom det explosiva området. Atmosfären måste innehålla tillräckligt med syre för att stödja och upprätthålla förbränningen En tändningskälla.

6 Vad är en dammexplosion? Som ett exempel kan vi ta bilden nedan:

7 Tändkällor Tändkällor som är vanliga vid dam explosion är: Mekanisk 18% Överhettning 17% Öppen låga 15% Statisk elektricitet 11%

8 Material som kan ge dammexplosioner. Naturliga organiska material (spannmål, cellulosa, linne, socker, m. m.) Syntetiska organiska material (plast, organiska pigment m. m.) Kol och torv Metaller (aluminium, zink, järn, m. m.)

9 Skydd mot damexplosion Hushållning Mänskliga faktorer. Förebyggande teknik. Teknisk lösning för skydd Passivt skydd Aktivt skydd

10 Riskanalys. Om man är osäker på sin process. Ifall man ligger i riskzonen och borde göra ett återgärd, så kan man göra en RISKANALYS. Och risken bestäms som produkten av ett antal möjliga händelser. Det metodik man följer är: Förebygga att explosiva miljöer kan uppstå och om det inte är möjligt Förebygga risk för antändning och om det inte är möjligt Mildra effekterna av en explosion

11 Mildra effekterna av en explosion Explosionsskydd 3 steg Definiera risken Fysisk data Riskdata Processdata

12 Explosionsskydd 3 steg Fysiskdata Placering : Utomhus H/D: 1,8 Volym: 10 m3 Ren: 1,25 m3 Smutsig: 8,75 m3 Konstruktion: 310 mbarg

13 Explosionsskydd 3 steg Fysiskdata

14 Explosionsskydd 3 steg Riskdata Pmax: 8,3 barg KSt: 182 bar.m/sek MEC: 90 g/m3 MIE: 115 mj MAIT: 410 C MOC: 12 %

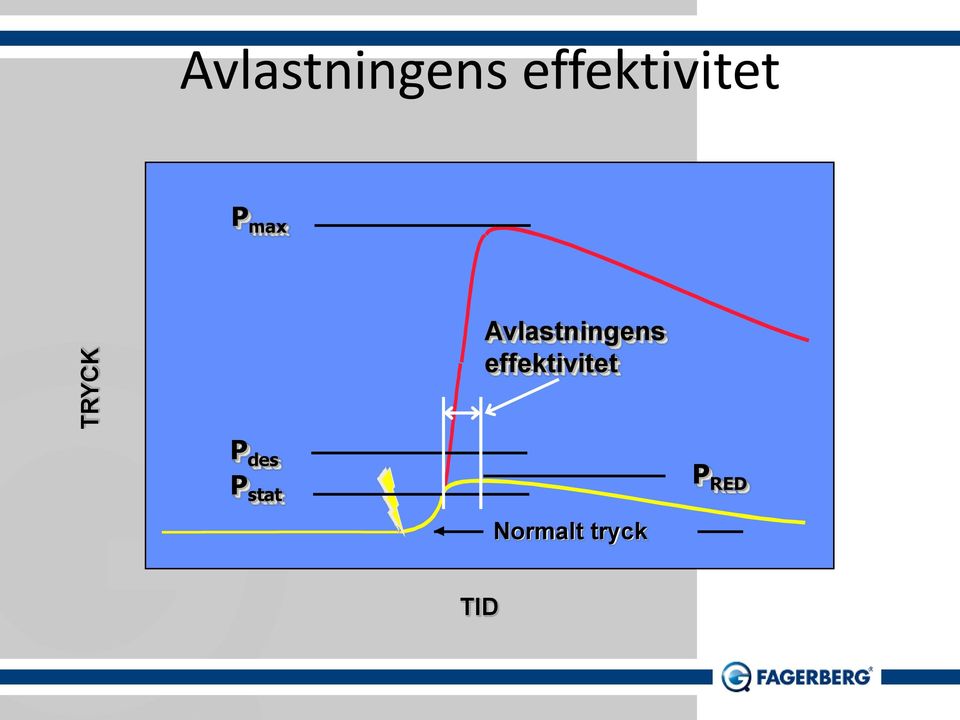

15 TRYCK Avlastningens effektivitet P max Avlastningens effektivitet P des P stat P RED Normalt tryck TID

16 Tryckavlastning Hög kapacitet Liten massa < 12.2 kg/m² Certifierat öppningstryck Fullständig öppning Minimal fragmentering Litet underhållsbehov Många storlekar och format Alternativa konstruktioner och material Låg kostnad, lång livslängd Måste ledas till en säker plats (utomhus)

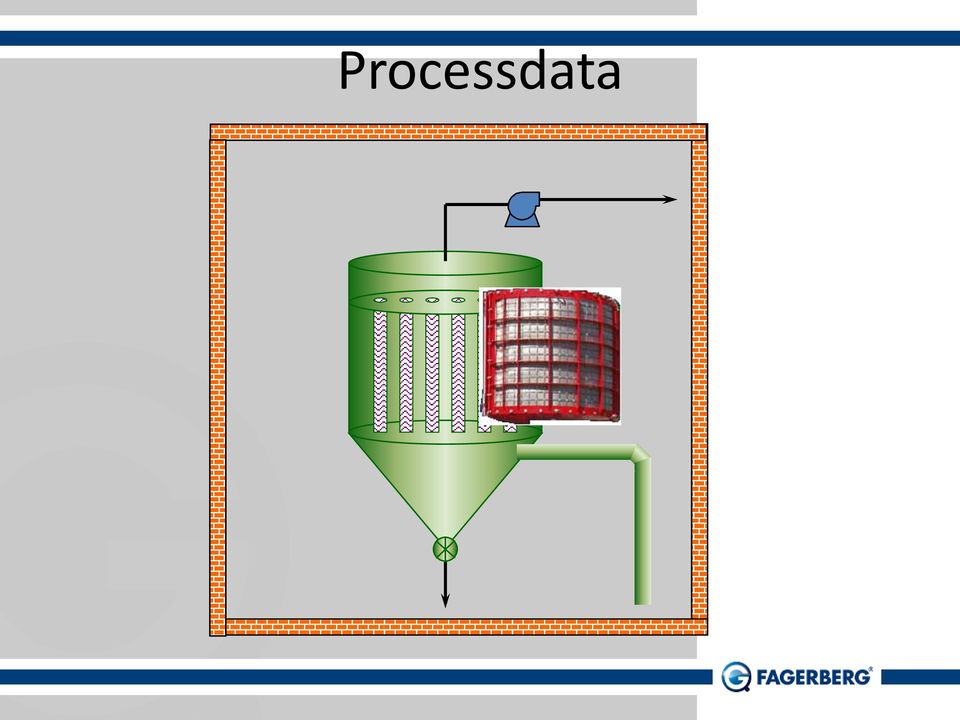

17 Processdata

18 Flamfilter Flame filter skal Explosion Vent panel

19 Processdata Filter ansluten med processen

20 Processdata Filter ansluten med processen

21 Isolering Passiva enheter Flytande kulventil Flamfront avledare Roterande ventil Klaffventil Ventil med Flamfilter M. m.

22 Passiv lösning Passiv lösning fungerar under förutsättningar att: Det finns tillräckligt med area på filtret för att installera paneler. Om filtret sitter inomhus, viktigt att media inte är st 3 klassat. Går inte att använda flamfilter. Designtrycket på filtret är tillräcklig för att klara av trycket vid kalkyl av reliefarea. Rör dimensioner och längder uppfyller kraven för passiv isolering. M. m.

23 Explosionsskydd med aktiv lösning Med aktiv skydd menar vi: Sensorer används för indikering av explosion Sensorer är inkopplade till någon form av styrsystem Styrsystem skickar ett kommando till olika enheter för att stoppa dammexplosion

24 Skyddsstrategi, Aktivt system EPC

25 Aktivt skydd, undertryckssystem HRD High Rate Discharge Features: - Volumes: 2.5 / 5 / 10 / 20 / 30 / 50 L - GCA-driven - Pressurized to 64 bar - SBC / Dessikarb / MAP - Nozzles 4-6 (DN mm) - Wide range of process applications

26 Aktivt skydd, isolering

27 Aktivt system, viktiga faktorer Volym H/D Kst, Pmax L-rör D-rör EPC

28 Olika tekniska lösningar, slutsats Kärlet designad för att klara av dammexplosion Skydd med explosionspaneler Explosion undertryckning Explosion isolering Kombination

29 Gustaf Fagerberg AB Your business partner
